Как точить цепь бензопилы напильником круглым правильно

Содержание

Разбираем три способа: вручную напильником, с помощью гравера или шуруповерта и на станке. Объясняем, что делать пошагово, и подсказываем, какая техника для этого пригодится.

Устройство цепи и принципы заточки

В каждом режущем зубе есть основание, лопатка, верхнее лезвие, торцевое лезвие, ограничитель глубины. При пилении режущие зубья цепи работают как маленькие рубанки. Верхнее лезвие снимает стружку. Торцевое отводит ее в сторону, а ограничитель глубины не дает пиле вгрызаться в древесину больше положенного.

Режущие зубья изнашиваются неравномерно. Это вызвано, например, тем, что древесина обычно разная по плотности, даже если идет речь про цельное бревно. Получается, что при заточке нужно не только восстановить геометрию режущих зубьев, но и подправить угол заточки верхнего лезвия, торцевого лезвия, высоту ограничителя глубины реза и длину зубьев.

У каждого производителя цепей есть свои эталонные размеры всех интересующих нас параметров. Но при самостоятельной заточке можно ориентироваться на универсальные значения:

Когда пора точить

Есть пять основных признаков того, что пильная цепь нуждается в заточке:

Подготовка к заточке

Если цепь нужно наточить в полевых условиях, где нет доступа к тискам, шину можно жестко не крепить, а поставить пилу на твердую ровную поверхность и подложить под шину полено подходящего диаметра — такого, чтобы у корпуса и шины пилы были точки опоры.

Заточка цепи напильником

Этим способом пользуются даже профессиональные лесорубы. Он требует небольшой сноровки и выручает в походе, в лесу, если под рукой нет подходящего электроинструмента. Время заточки: 5–10 минут.

Из инструмента понадобятся два вида напильников по металлу: круглый для заточки верхнего и торцевого лезвий режущих зубьев, плоский — для регулировки ограничителя глубины. Покупая пилу, удобно приобрести набор напильников, в котором есть оба вида.

Важно, чтобы диаметр круглого напильника подходил к шагу цепи. Так вы не снимете лишний металл при заточке, и нужные углы выставятся сами.

Шаг цепи и диаметр напильника:

Как точить вручную

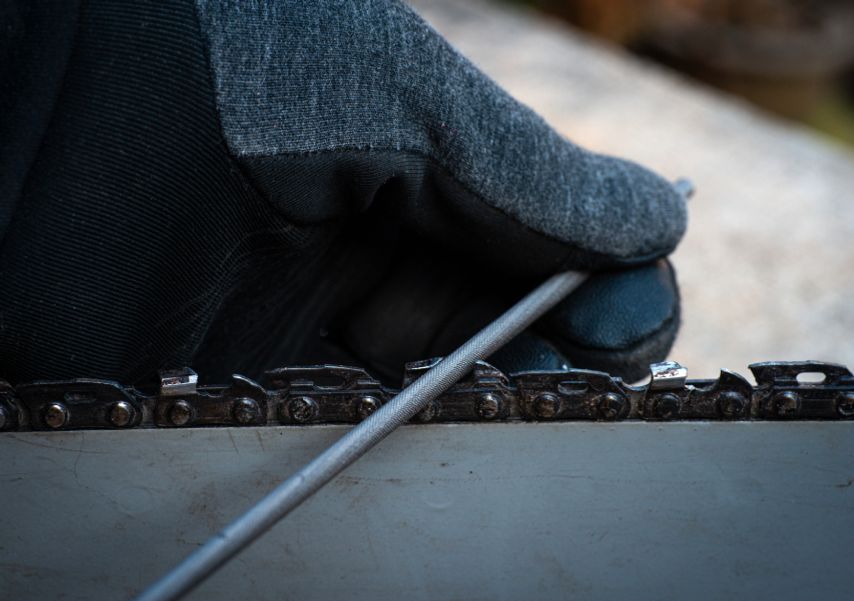

Шаг 1. Вставьте круглый напильник в выемку режущего зуба так, чтобы он выступал на ¼ диаметра над лопаткой зуба. Например, если диаметр напильника — 4,8 мм, то на 1,2 см.

Шаг 2. Расположите напильник под прямым углом к вертикальной плоскости шины и под углом 10 или 30 градусов относительно режущего зуба — в зависимости от того, под какой распил точите цепь, продольный или поперечный.

Если эти углы выставлены верно, то углы заточки верхнего и торцевого лезвий тоже будут правильными. Некоторые производители пильных цепей выпускают державки — приспобления для зажима круглого напильника с нанесенными углами заточки. Можно использовать их.

Шаг 3. Начните двигать напильник вперед-назад, слегка проворачивая его вдоль своей оси. Со стороны это должно выглядеть, будто вы медленно вкручиваете напильник в режущий зуб. В среднем понадобится 3–4 движения. Повторите этот шаг для всех режущих зубьев.

Шаг 4. Отложите круглый напильник и возьмите плоский. Подпилите им ограничитель глубины реза на каждом зубе так, чтобы он был на 0,5–0,8 мм ниже верхнего лезвия.

Отрегулировать высоту ограничителей помогают калибры — накладки на пильную цепь, в которых ограничитель попадает в специальный паз. Когда ограничитель выступает из калибра, его дорабатывают напильником.

Заточка цепи с калибром

Если калибра нет, можно посчитать число движений плоского напильника на одном зубе и повторить его на остальных.

Заточка цепи с помощью гравера

Источник

В процессе эксплуатации, цепь бензопилы периодически требует заточки. Для правки может использоваться специальный станок, но лучше научиться затачивать при помощи напильников. Как правило, для заточки используют два вида.

Напильники и приспособления

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Использование державки постоянно достаточно неудобно. Можно использовать это приспособление время от времени для контроля правильного угла зуба.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

Приспособление для заточки

Производители оборудования для бензопил, изготавливают специальные направляющие станки для установки в них напильника и заточки. Станки крепятся на шину бензопилы и регулируются по высоте и углу расположения к цепи. Применение такого оборудования актуально для тех, кто только пытается научится затачивать цепь бензопилы штиль своими руками.

Струбцина

Это приспособление позволяет удерживать шину бензопилы при заточке. Для правильного её использования процесс должен проходить непосредственно на месте распиловки. Струбцина забивается в дерево или доску, далее шина зажимается в нее и надежно фиксируется от смещения. Приспособление можно применять для всех видов шин, в независимости от размеров.

В некоторых случаях, например, в гаражных условиях, вместо струбцины можно использовать обычные тиски, шину зажимают в них таким образом, чтобы губки тисков не мешали свободному движению цепи. Далее, производят заточку по обычному сценарию.

Описание процесса заточки

Чтобы избежать получения травм при заточке бензопилы, обязательно включайте тормоз пильной цепи.

Очень важно в этот момент сохранять правильный угол заточки. Стандартный угол составляет тридцать градусов от перпендикулярного расположения напильника к плоскости шины. Как правильно расположить показано на фото ниже.

В процессе заточки бензопилы для нестандартного реза, например, продольного. Затачиваемый угол меняется на менее острый. Как правило, он составляет не более 10°. Именно в таких случаях, для контроля угла заточки используется державка, ручные станки либо опиловочные калибры.

Некоторые производители цепей для бензопил, для облегчения заточки, а также для обозначения максимально возможной заточки, на верхней поверхности зуба делают специальную метку.

Удерживая напильник параллельно метке, можно быть уверенным, что соблюдается правильный угол.

Количество рабочих движений напильником должно быть одинаковым для каждого зуба. Это позволит равномерно стачивать все зубья.

В процессе правки цепи принято затачивать сначала зубья с одной стороны, а потом с другой, это удобно т. к. нет необходимости постоянно менять свое расположение по отношению к бензопиле.

После того как наточены рабочие зубья, необходимо плоским напильником отрегулировать высоту ограничительного зуба. Для этого опиловочный калибр укладывается на цепь таким образом, чтобы ограничительный зуб совпадал с его прорезью, после чего выступающая часть стачивается напильником. Эта процедура выполняется для всех ограничительных зубов.

Применение роликового приспособления

Приспособление для заточки, при помощи которого можно быстро и качественно поправить зубья состоит из небольшого направляющего шаблона, на котором установлены два ролика.

Советы

Для тех, кто только учится затачивать цепь бензопилы самостоятельно, будет полезно принять во внимание несколько основных советов по правильному проведению этого процесса.

Ниже можно посмотреть, как точить цепь бензопилы напильником на видео, в нем подробно описывается какими напильниками необходимо пользоваться. Как лучше расположить бензопилу. И конечно, каким образом должен быть расположен заточной инструмент по отношению к шине пилы.

Напоследок хотелось бы отметить основные преимущества заточки напильником, по сравнению с правкой цепи в станке.

Преимущества заточки цепи напильником

Для заточки бензопилы на строительных площадках, а также в местах проведения работ по распиловке древесины, максимально удобно использовать напильник. Благодаря наличию многочисленных приспособлений для облегчения процесса, поправить цепь получится даже у человека не имеющего опыта, главное помнить о технике безопасности при работе с бензопилой и придерживаться рекомендаций, полученных в статье.

Источник

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Важно! Конфигурацию зуба следует регулярно проверять, особенно перед началом длительной работы.

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилы
ФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Как наточить цепь бензопилы в домашних условиях напильником

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм. Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали. Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений
ФОТО: proinstrumentinfo.ru

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником
ФОТО: proinstrumentinfo.ru

Заточка цепи дрелью с напильником
ФОТО: youtube.com

Заточка цепи для бензопилы своими руками с помощью болгарки

Специалисты серьёзно рекомендуют не применять этот способ неопытным мастерам. Он довольно опасный.

Но если другого выхода нет, то надо соблюдать правила безопасности. Болгарку необходимо установить в тиски и надёжно зажать. После включения инструмента к вращающейся поверхности диска поднести затачиваемую кромку. Так как с применением болгарки невозможно выдерживать постоянный угол заточки, то заточенный таким образом зуб будет существенно отличаться от обработанного напильником. Кроме того, есть риск надреза диском болгарки ушка крепления зуба.

Заточка цепи болгаркой
ФОТО: youtube.com

Как правильно точить цепь бензопилы на станке

Точить цепь на станке значительно быстрее и точнее, чем руками. В продаже имеется много разнообразных электрических точилок. Бытовые агрегаты компактны, работают от сети 220 В. На них легко заменяются абразивные круги, их без труда можно перестраивать на разные параметры цепи: шаг зубьев, толщину верхней кромки, угол заточки. Все обработанные режущие кромки получаются одинаковыми. Процесс идёт быстро.

Электрическая точилка для цепей бензопил

Основной частью станка является электродвигатель, на валу которого устанавливается заточной диск. На его рукоятке расположены органы управления. Имеется струбцина для закрепления станка на цепь. Пружинным прижимом обеспечивается регулировка силы нажатия на затачиваемый элемент. Дифференцированный зажим предусматривает самоцентрирование изделия в станке. Для безопасности проведения работ имеется откидной предохранительный щиток.

Электрический станок для заточки пильных цепей
ФОТО: youtube.com

В специальную направляющую, смонтированную на поворотной платформе, устанавливается пильная цепь. Фиксатор удерживает затачиваемый зуб, к которому под заданным углом установлен электрический наждак. Оператор включает двигатель и контролирует погружение диска

Станки с ручным приводом

Есть устройства, предназначенные для заточки, но без электропривода. Это ручные станки для правки пильных цепей. В качестве заточного инструмента используется обычный напильник. Станок крепится непосредственно на шину. Специальный упор, удерживает затачиваемый зуб. Угол заточки можно регулировать.

На фото представлен стационарный станок, у которого точильный диск вращается рукояткой через редуктор. Сама пильная цепь зажимается в станочных тисках. Станок имеет станину, которую можно привинтить к столу.

Станок с ручным приводом для заточки цепных пил
ФОТО: vseinstrumenti.ru

Статья по теме:

Станок для заточки цепей бензопил: критерии выбора, особенности конструкции, технические и эксплуатационные характеристики оборудования, принцип работы ручных и автоматических устройств, обзор популярных моделей заточных установок.

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Источник

Способы заточки цепи пилы

Конструкция цепи

Пильная цепь состоит из следующих элементов:

Заточка цепи напильником

Этот вид заточки можно использовать прямо в полевых условиях. Для него потребуется круглый напильник, держатель для него (зажим) и тиски для зажатия шины.

Для заточки напильником нужно выполнить следующие манипуляции:

Некоторые держатели для напильников имеют нанесенный шаблон для заточки, на котором уже указан угол точения. Так вам не придется «прикидывать на глаз» этот угол. Но по опыту скажем, что нужно хорошенько потренироваться, пока получится идеально ровно напильником точить цепь.

Заточка цепи болгаркой

Способ 1-й

Устанавливаем бензопилу на стол, а шину зажимаем тисками, чтобы в процессе работы она не двигалась. Выставляем на УШМ низкие обороты (если есть только плавная регулировка, тогда несильно жмем на кнопку запуска). Диск направляем под углом 30° относительно плоскости зуба и немного наклоняем (как показано на фото). Легкими мягкими движениями надавливаем на зуб.

При таком способе главное не перегреть зуб и не сточить слишком много металла. Угробить зубья, затачивая таким образом, гораздо проще, чем ручным напильником, но зато скорость заточки в разы увеличивается.

Способ 2-й

Правка цепи заточным станком

Правка цепи заточным станком одна из самых удобных, быстрых и качественных в домашних условиях. Правда придется приобрести станочек, который стоит порядка 2000 — 3000 рублей, но зато забудете про проблемы с цепями.

У заточных станков имеется держатель (1) цепи с блокиратором, с помощью которого можно зафиксировать цепь. Также он позволяет выставить горизонтальный угол заточки цепи в диапазоне от 0° до 40°. Укладываем на него цепь и выставляем нужный нам угол. Затем с помощью рычага (2) регулируем угол наклона точильного круга, то есть под каким углом он будет заходить под зуб. Перед началом пиления опускаем диск на цепь и устанавливаем ограничитель (4) в нужном положении, чтобы во время работы не опустить сильнее и не распилить цепь. Точим каждый правый зуб, затем разворачиваем держатель с цепью на 180° и точим каждый левый зуб.

Преимущество данного способа в том, что точить сможет даже неопытный оператор. Также у станка есть защитный кожух (3), который предотвратит травмирование во время работы. Однако, как мы уже говорили, придется немного потратиться на приобретение станка. Если нужна хорошая модель, но не хотите переплачивать за именитые бренды, возьмите Champion C2001, который на сегодняшний день является лучшим среди бюджетных.

Электроинструмент для работы с древесиной:

Источник

Инструкция по заточке цепей

Абсолютно все владельцы бензопил рано или поздно сталкиваются с необходимостью заточки цепи. Проблему эту можно решить двумя способами – либо отдать цепь в специализированную мастерскую, либо выполнить заточку своими руками. С первым вариантом все понятно, а вот если по каким-то причинам обращение в заточной центр невозможно (например, цепь затупилась во время работ на даче, и до ближайшей мастерской сотни километров), придется справляться самостоятельно. О том, как правильно точить цепь бензопилы, расскажем в статье.

Как определить, что цепь затупилась?

Во-вторых, стоит приглядеться к зубьям цепи – во многих случаях затупление можно увидеть невооруженным взглядом.

В-третьих, необходимость заточки можно определить по заметно сниженному уровню производительности – пилить становится заметно труднее, работа занимает больше времени.

Как точить цепь бензопилы

Очень важно при заточке соблюдать несколько правил. Поэтому перед тем, как точить цепь бензопилы, настоятельно рекомендуем обратить на них внимание. Такие параметры, как высота ограничителя пропила и острота углов режущего звена должны соответствовать значениям, установленным изготовителем. Кроме того, очень важно, чтобы размеры всех режущих звеньев одной цепи были идентичны. В противном случае производительность может снизиться, а нагрузка на двигатель и уровень вибрации – увеличиться. Из-за неравномерной нагрузки повышается вероятность разрыва цепи.

Для заточки можно использовать разные инструменты – это может быть напильник, ручной или же электрический заточной станок. Использование каждого инструмента имеет свои нюансы.

Заточка напильником

Напильники необходимо подбирать в соответствии с типом цепи, в данном случае главным критерием выбора является ее шаг. В зависимости от формы, различают круглые и плоские напильники. Первые имеют диаметр от 3 до 6 мм и используются для заточки режущего зуба. У плоских ширина варьируется от 4 до 12 мм, их применяют для снятия контрольного зуба.

Обращаем ваше внимание на несколько рекомендаций о том, как правильно точить цепи:

Для заточки рекомендуется использовать специальные наборы, которые, как правило, включают в себя напильник, калибр, вспомогательные приспособления.

Заточка осуществляется следующим образом:

Стоит заметить, что работа с напильником требует определенных навыков, поэтому при отсутствии опыта не рекомендуется выполнять заточку дорогостоящей цепи.

Заточка ручным станком

Во время работы важно следовать некоторым правилам. Во-первых, оптимальная степень заточки определяется исходя из длины самого затупившегося зубца – он должен служить ориентиром. Во-вторых, не желательно выполнять заточку слишком глубоко, это снижает прочность звена. После выполнения всех работ рекомендуется продуть цепь сжатым воздухом и положить ее на какое-то время в чистое масло.

Источник

Точим цепь бензопилы своими руками. Все возможные и доступные способы

«Лесорубу, работающему тупым топором, посоветовали: — Наточи топор.

Он ответил: — Времени нет. Лес валить надо. »

Всем читателям большой привет!

Сегодня решил поведать об инструменте, без которого, как мне кажется, сегодня просто нельзя. Хороший инструмент должен хорошо работать, а это во многом зависит от его хозяина.

Уборка в осеннем саду, заготовка дровишек к зиме, строительство бани, ремонт деревянного забора потребуют не только время и желания, но и готовности «режущего» инструмента. Если это бензопила, то она должна быть правильно заточенной.

Конечно, есть платные специалисты, а у Вас, например, есть лишние деньги… Но мы знаем, что такая процедура выполняется периодически и поэтому возникает естественный вопрос: как наточить цепь бензопилы в домашних условиях? Про то и расскажу. Поехали!

Из этой статьи вы узнаете:

Вначале о страшилках

Будете пилить тупой бензопилой, получите три отрицательных фактора:

Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.

И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»

Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).

Как понять, что цепь затупилась

«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»

Почему тупится? Причины, в общем, известны, но назову основные:

О зубьях бензопилы

Зубья бензопилы имеют специфическую геометрию. Надо понимать и знать, какая их часть подлежит заточке. Вообще «логика» среза древесины напоминает рубанок.

Режущая поверхность состоит из двух кромок. Одна боковая, другая — немного скошенная. Ограничительный элемент глубины пропила регулирует габарит стружки в толщине. Рассмотрим подробнее. Элементы режуще-рабочего звена устроены так:

Заточенная кромка Затупленная После прикосновения с грунтом

После заточки, высота ограничителя и угол заточенных рабочих кромок, не должны сильно отличаться от параметров заданных производителем. Это важное условие и за ним нужен «глаз да глаз». Иначе, пила не будет работать, как положено.

Нельзя чрезмерно стачивать или менять расположение звеньев. От идентичности их расположения зависит нормальная работа инструмента. В противном случае, вероятны повышенные нагрузки на корпус, шину и двигатель. Срез может получаться кривым. Также есть небольшая вероятность разрыва цепи.

Возможные способы и методы заточки цепи

Работаем напильником

Лучшее решение – это простые «прибамбасы» для точильных работ. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и пр. Конструктивно, «приспособы» могут отличаться, но функционал имеет общую логику.

Диаметр круглого напильника напрямую зависит от размера цепи:

Процесс заточки

«Если навыков в заточке нет, лучше начинать с недорогих цепей».

Рекомендации:

Достоинства: Возможность «зарядить пилу» в полевых условиях. При этом дёшево.

Точим болгаркой

Профессионалы считают данную работу, первобытной. Есть риск повреждения шины, и не только.

Процесс (с виду легко, но на самом деле — сложно)

При профессиональном подходе и «набитой руке», количество заточек может в данном случае быть более 7.

«Новичку, лучше не «экспериментировать» с пилой, цепью и. своими частями тела!»

Достоинства метода: Быстро, дёшево и не отнимает силы;

Недостатки: Нужны особые навыки, твёрдая рука и умение соблюдать технику безопасности.

Электрические заточные станки

Они оснащены специальными функциями настройки, помогающими расположить цепь под определённым углом. При этом, возможно точно и аккуратно подвести диск к зубьям цепи. Есть станки, оборудованные автоматическими тисками. Они включаются при подводе диска к затачиваемой кромке. Удобство и функциональность, конечно высокая. Можно найти модели и по «подъёмным» ценам.

Станки с «ручным приводом»

Когда необходимо сточить ограничитель, круглый напильник меняем на плоский.

Недостатки: Цена инструмента и удалённость от возможного участка эксплуатации пилы.

«После окончания «точильных процедур», продуйте цепь сжатым воздухом (от компрессора или насоса) и положите ненадолго в чистое моторное масло. Конечно, такие мероприятия почти никто не делает, но для цепи, они пойдут только на пользу.»

Что выбрать для заточки, решать Вам. Это связано с тем, как часто Вы работаете бензопилой. От аккуратности обращения с ней. От качества купленной цепи. Ну и, конечно, от возможности потратить энную сумму. Сравнивать методы нельзя, ибо как гласит немецкая поговорка — «яблоки надо сравнивать с яблоками».

В заключение темы – некоторые советы экспертов:

«Объявление в газете: Меняю бензопилу на протез».

Надеюсь, информация была в меру полезна. Если да, то подписывайтесь в блоге на обновления и делитесь статьёй с друзьями… Всего Вам доброго. Удачи!

Цитата мудрости: Дело не в слове, а в тоне, в каком это слово произносится (Белинский).

Источник

3 способа наточить цепь бензопилы в домашних условиях, правильно и быстро

Бензопила хоть и предназначена для распила древесины, но в процессе работы цепь все-таки тупится и требует заточки. В рамках статьи расскажем, как определить, когда нужно точить и как это сделать своими руками, а также разберем все возможные способы (от напильника до болгарки) и какие из них лучше использовать.

Когда точить

Есть ряд факторов, которые подскажут, когда пришло время точить цепь бензопилы:

Для новичков тяжело заметить первые 3 момента, поэтому рекомендуется следить за тем, какая стружка вылетает из разреза.

Мелкая стружка образующаяся в процессе пиления, особенно коричневого цвета является, гарантированным признаком затупления.

Видео

В данном видео, можно ознакомиться с процессом затачивания, наиболее популярными способами и инструментов применяемых для этого.

3 популярных способа, которые помогут наточить цепь пилы своими руками

1 способ — напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4,8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5,2, 5,5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Стоит помнить, что применение затупленной цепи, может привести к перегреву двигателя и образованию задиров на цилиндре.

Описание процесса

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Струбцина фирмы Stihl

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

Работу по заточки цепи на бензопиле, нужно обязательно проводить с использованием перчаток из грубого материала, в противном случае достаточно легко себя травмировать, т.к. рабочая поверхность зубьев очень острая.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

Более подробно о том, как точить цепь бензопилы напильником, читайте здесь.

2 способ — электрическим станком

Для правки большого количества цепей, как правило, в сервисных центрах, либо на производственных предприятиях, применяются электрические заточные станки. В зависимости от производителя, исполнение станков может различаться, но принцип работы у них один.

Пильная цепь, устанавливается в специальную направляющую, которая смонтирована на основе поворотной платформы и имеет специальный фиксатор для удержания затачиваемого зуба.

Фиксатор способен перемещаться в горизонтальной плоскости. Под регулируемым углом к затачиваемому зубу установлен электрический наждак, который включается оператором нажатием на пусковую кнопку.

3 способ — при помощи УШМ (болгарки)

Способ заточки пильной цепи при помощи угловой шлифовальной машины, наименее распространенный ввиду своей не безопасности. Для того чтобы произвести правку зубьев цепи с использованием в качестве заточного инструмента необходимо:

Заточенный таким образом зуб, может существенно отличатся от заточенного при помощи напильника, т.к. в процессе правки с применением болгарки, достаточно тяжело контролировать угол заточки.

Из алгоритма заточки с применением болгарки видно, что трафарета нет, поэтому угол придется брать на глаз. Болгарку лучше взять маленькую и с регулировкой оборотов – такой удобней работать. Б/у диск с подработанной кромкой позволит произвести более точную заточку.

Большим минусом можно считать возможность надреза диском болгарки ушка крепления соединительного звена цепи, что в дальнейшем приведет к разрыву, при проведении работ.

Если в процессе проведения работ с применением бензопилы возникла необходимость заточки, лучше использовать специальный инструмент, нежели придумывать разные хитрости, которые могут обернуться не только финансовыми потерями, но повлечь серьезные травмы при их проведении.

Заточить цепь, не так сложно как кажется на первый взгляд. Любой человек, после изучения процесса правки цепей, способен самостоятельно наточить режущую гарнитуру своего инструмента. Даже если в первый раз получится сделать это не совсем качественно, отчаиваться не стоит, т.к. с каждой следующей попыткой, результат будет лучше и лучше.

Источник

Заточка цепей бензопил своими руками

Заточка цепи бензопилы на станке

Когда нужно проводить работу?

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

При этом лопатка зуба состоит из следующих элементов:

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.
Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.
Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента. В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы.

К признакам того, что пила потеряла остроту можно отнести следующие:

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.
Станок бывает двух видов:

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Руководство по заточке пильных цепей Stihl в формате PDF

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

Параметры зубьев

Конструкция зуба состоит из:

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента. Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования.

Что понадобится для заточки пилы в домашних условиях?

Цепь затачивают и дома. Существует два варианта выполнения этой работ. Первый способ предусматривает использование напильника. Второй способ предусматривает применение станка.

Снятие цепи с бензопилы

У каждой модели пилы могут быть свои особенности при демонтаже пилы. Перед началом этой операции необходимо тщательно ознакомится с руководством по эксплуатации.

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.

Заточка на станке

Если заточные работы производят достаточно часто, то необходимо применять специальное оборудование и технологическую оснастку (шаблоны). Применение шаблона на устройстве такого типа позволяет выполнить эту работу существенно быстрее. В качестве такого приспособления может выступить деревянный брусок линейка небольших размеров. Шаблон такого типа должен обеспечивать заточку под двумя углами. Заточку можно выполнять с применением точильного круга небольшого диаметра или наждачной ленты, которая может быть смонтирована на месте ременной передачи.

Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.

Технические особенности точильного процесса

Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

Источник

Как наточить цепь бензопилы в домашних условиях

Цепь для пилы представляет собой металлическую основу с последовательно соединенными звеньями, которые имеют зубья, характеризующиеся режущими свойствами. Улучшить их можно, если наточить цепь бензопилы в домашних условиях, но при этом необходимо соблюдать правила и использовать специально предназначенный для этого инструмент. Последний может быть самодельным или заводского изготовления.

Конструкция цепи бензопилы

Цепь бензопилы состоит из трех типов звеньев, изготовленных из высоколегированной стали:

Как понять что цепь бензопилы затупилась и пора затачивать: признаки

Если в результате распила образуется мелкая пылевидная стружка, а сама пила заглубляется в распил с приложением больших усилий, значит, цель затупилась.

Есть и другие признаки затупления цепи:

Почему цепь бензопилы тупится

Цепь бензопилы может быстро затупиться по следующим причинам:

Как снять цепь с бензопилы

Устройство всех цепных пил аналогично, поэтому алгоритм действий при снятии цепи будет один:

Углы заточки и конфигурация зуба бензопилы

Зубья цепи цепной бензопилы имеют следующие характеристики:

Шаблон для заточки цепи бензопилы

Для того, чтобы правильно производить заточку цепи в домашних условиях, рекомендуется использовать специальный шаблон для выставления нужного угла заточки зубьев. Он позволяет производить контроль градуса передней кромки (65-80°), а также задних углов верхней (50-60°) и торцевой режущей грани.

Чтобы по шаблону узнать угол заточки, нужно посмотреть на значение между верхним торцом зуба и линией, перпендикулярной к направляющей цепи бензопилы. Как уже было сказано ранее, данный угол должен быть в пределах 6-12° для продольного пиления, и 25-30° – для поперечного. Чем тверже и плотнее порода дерева, тем меньше следует выдерживать угол заточки. При работе с особо плотной древесиной точить цепь нужно как можно чаще и тщательнее, потому что критически малый угол наклона зубца способствует быстрому износу цепи (особенно, если она изготовлена из стального сплава, содержащего марганец или кремний).

Как правильно точить бензопилу: лучшие методы и способы

Как наточить цепь бензопилы напильником

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка цепи бензопилы с помощью дрели

Помимо затачивающего инструмента, потребуется любой подшипник, который будет удобно удерживать пальцами на наружную обойму.

Заточка цепи получившимся устройством происходит следующим образом. Сначала нужно зафиксировать пилу, лучше всего зажать тисками шину, предварительно ослабив цепь для ее свободного перемещения. Перед началом заточки желательно отметить маркером первый зуб. Теперь необходимо поместить напильник в закругление лезвия режущего элемента, ориентируясь на требуемый угол заточки, который обычно отмечен риской на внешней стороне зубьев. Далее, удерживая самодельное устройство двумя руками (одной за рукоятку дрели или шуруповерта, а второй – за наружную обойму подшипника), следует включить электроинструмент и, поднеся напильник к кромке зуба, произвести заточку. Таким же образом наточить каждое режущее звено, постепенно перемещая цепь по шине пилы.

Более подробно о данном способе заточки цепи бензопилы можно ознакомиться, посмотрев видео- или фото-инструкции различных умельцев в сети Интернет.

Заточка бензопилы на станке

Электрические заточные станки для цепи бензопилы

Автоматические устройства для заточки пил оборудуются электромотором, от которого приходит во вращение основной абразивный элемент.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Станки заточки бензопил с «ручным приводом»

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

Есть 2 способа использования ручного станка с данной целью:

Если вы являетесь владельцем профессиональной цепной бензопилы, которой пользуетесь постоянно, имеет смысл приобрести электрический автоматический затачивающий станок. Он сэкономит ваше время и продлит срок эксплуатации инструмента.

Точилка PowerSharp

Уникальная система для заточки любительских бензо- и электропил PowerSharp от компании Oregon включает в себя:

Комплекты PowerSharp можно приобрести разных размеров. Чтобы подобрать нужный размер, достаточно снять цепную гарнитуру с вашей пилы, и выбрать шину, совпадающую по длине с образцом.

На новую шину установить цепь, и собрать пилу. Данной гарнитурой можно пользоваться вместо «родной» до первой потребности в заточке.

Чтобы произвести заточку точилкой, необходимо установить точильный камень в бокс и закрепить его на шине при помощи защелки, а затем включить пилу на полную мощность и упереть нажимной механизм устройства вертикально вниз в твердую поверхность (пень, бревно, камень, земля), слегка надавить. Таким образом, абразивный камень будет касаться зубьев цепи, и заточит их всего за 3-5 секунд. После демонтажа точилки можно снова приступать к работе.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

Основные ошибки при затачивании бензопилы

В том случае, когда после заточки пила продолжает работать неудовлетворительно, скорее всего были допущены ошибки при затачивании.

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

Современные бензопилы используются в бытовых и в промышленных условиях. При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры.

Как вы производите заточку цепки бензопилы: предпочитаете кустарные методы или доверяете это дело профессионалам?

Источник

3 способа заточки цепи бензопилы своими руками

Узнайте, как правильно наточить цепь бензопилы в домашних условиях при помощи напильника, болгарки и станка. Подробное видео процесса заточки своими руками. Покажем, как правильно работать инструментом и приспособлениями.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Углы заточки и конфигурация зуба бензопилы

Лезвия зуба, или режущие кромки, необходимо затачивать под определенным углом, иначе сложно будет достичь оптимальных пилящих характеристик цепи. Верхнее лезвие (горизонтальное) выполняет функцию врезания зуба в древесину и образования канавки. Боковое или торцевое лезвие (вертикальное) помогает подрезать волокна сбоку.

Самое важное при заточке бензопилы – добиться правильного угла верхнего лезвия, который должен быть в пределах 60—50 градусов. Угол торцевого лезвия соблюдается в пределах 85—60 градусов. Также стоит придерживаться угла в плане (угла заточки), а именно того, что хорошо виден, когда смотришь на звено цепи сверху – он отходит от боковой кромки по линии передней и должен составлять 10—15 градусов.

Производительность операций распила древесины в поперечном направлении возрастает, если провести увеличение угла заточки цепи бензопилы до максимально возможного и наоборот. Цепи, предназначенные для продольного раскроя ствола дерева, должны затачиваться с углом примерно 10 градусов.

Ни в коем случае нельзя трогать лишний раз ограничитель глубины: неправильное стачивание может привести к появлению вибрации при работе инструмента. Его доводку делают по специальному шаблону.

Этапы работ при ручной заточке в домашних условиях

Виды напильников и советы по выбору

Следуя правилам, прежде чем выбрать напильники для заточки цепи бензопилы, по маркировке цепи определяют ее точный шаг. Далее придерживаются рекомендаций:

Бывают пильные цепи, где уместно применять круглые напильники с диаметром поперечного сечения, равным 2х1.6 миллиметра.

При правильном подборе инструмента для заточки зубьев бензопилы выступ его над поверхностью горизонтальной кромки зуба во время процесса не будет превышать 1/5 собственного диаметра, что может быть ориентиром при подборе напильника, когда шаг цепи невозможно определить.

Заточка цепи при помощи болгарки

Для проведения операции потребуется:

Болгарку зажимают в тисках так, чтобы диск был расположен строго вертикально, без защитного кожуха, в направлении оператора. Искры должны лететь в сторону оператора, поэтому для работы нужно надеть защитную одежду и очки. Болгарку включают и, соблюдая угол, на глаз затачивают каждое звено цепи бензопилы.

Мы категорически не рекомендуем пользоваться таким способом заточки инструмента. Он может быть очень травмоопасным. При перегреве металла зуба (почернение) последний становится более хрупким.

Работа на станке

Первые представляют собой систему из круглого напильника, направляющих и ограничителей. Приспособление выполнено таким образом, что непосредственно закрепляется на шине бензопилы. Оператору остается лишь несколько раз переместить напильник по направляющей и переставить его на новый зуб, все это делается без перестановки приспособлений.

Используя электрический специальный станок, работать еще проще. Цепь снимается с пилы и вставляется в специальную направляющую, над которой уже под нужным углом выставлен диск для заточки. Оператор опускает диск на каждый зуб, поочередно подвигая их в область контакта.

Обращаемся к специалистам и всем, кто умеет затачивать цепные бензопилы: поделитесь своим опытом в комментариях, напишите, какие станки и способы лучше применять в этом деле.

Источник

Заточка цепи — как правильно точить цепь бензопилы своими руками

Когда точить

Есть ряд факторов, которые подскажут, когда пришло время точить цепь бензопилы:

Для новичков тяжело заметить первые 3 момента, поэтому рекомендуется следить за тем, какая стружка вылетает из разреза.

Мелкая стружка образующаяся в процессе пиления, особенно коричневого цвета является, гарантированным признаком затупления.

Как определить, что цепь затупилась?

Во-вторых, стоит приглядеться к зубьям цепи – во многих случаях затупление можно увидеть невооруженным взглядом.

В-третьих, необходимость заточки можно определить по заметно сниженному уровню производительности – пилить становится заметно труднее, работа занимает больше времени.

Вначале о страшилках

Будете пилить тупой бензопилой, получите три отрицательных фактора:

Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.

И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»

Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).

Как понять, что цепь затупилась

«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»

Почему тупится? Причины, в общем, известны, но назову основные:

Чем грозит работа тупым инструментом?

Тупой цепью бензопилы не стоит пользоваться

Работа неисправным инструментом сама по себе чревата многими неприятными последствиями и вот некоторые из них:

Напильники и приспособления

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Использование державки постоянно достаточно неудобно. Можно использовать это приспособление время от времени для контроля правильного угла зуба.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

Способы заточки цепи бензопилы

На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:

Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты.
Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками.

Болгаркой

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Станки с ручным приводом

Советы от профессионалов

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Точим напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Цепь во время заточки при помощи напильника, должна быть натянута.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

Работу по заточки цепи на бензопиле, нужно обязательно проводить с использованием перчаток из грубого материала, в противном случае достаточно легко себя травмировать, т.к. рабочая поверхность зубьев очень острая.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как правило, величина зазора корректируется с применением специальной плашки. Она устанавливается на цепь во время заточки, после чего стачивается ограничитель глубины.

Электрические станки для заточки

Для правки большого количества цепей, как правило, в сервисных центрах, либо на производственных предприятиях, применяются электрические заточные станки. В зависимости от производителя, исполнение станков может различаться, но принцип работы у них один.

Самоделки для заточки цепи

Перед началом проведения работ бензоинструментом нужно подточить режущие элементы. Перед тем, как приступать к заточке бензопил своими руками, нужно определить конструкцию режущих кромок. Режущие кромки цепей имеют боковую и скошенную форму (чизельный или чипперный). От этого зависит угол расположения напильника во время заточки.

Конструкция звеньев на бензопилах

Это интересно! При работе болгаркой для заточки немаловажно использовать регулятор напряжения, при помощи которого можно снизить количество оборотов.

Технические параметры цепей бензопил

Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.

Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать. Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм.

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

Как понять, что оснастка затупилась

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента.

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев. Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент.
Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба.
Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.

Источник

Как понять, что пора затачивать бензопилу?

Есть несколько способов понять, что главный элемент бензопилы пора наточить, а именно:

Специфика зубьев бензопилы

У зубьев пилы есть своя специфика, поэтому, чтобы понимать, какая именно часть зубьев подлежит заточке, надо знать, как устроен процесс спила древесины. По сути, данный процесс можно сравнить с рубанком.

Режущее звено зубьев устроено следующим образом:

Не рекомендуется слишком сильно стачивать звенья или менять их порядок. Правильность расположения отвечает за исправную работу инструмента, иначе возникает шанс повышения нагрузки на корпус и двигатель прибора. Возникает вероятность в разрыве звеньев, а также гарантия кривого среза.

Основное, на что следует обращать внимание, выполняя процесс в домашних условиях и своими руками, следующее: чем выше значение угла, тем сильнее повышается производительность пилы. Поэтому выполнять процесс приведения пилы в рабочее состояние необходимо под острым углом в промежутке от 25 до 35 градусов. К исключениям можно отнести случаи, когда необходимо выполнять продольный распил, тогда угол составляет 10 градусов.

Возможные способы, чтобы затачивать цепь

Метод заточки при помощи напильника

Самым доступным, но достаточно долгим способом вернуть бензопилу к рабочему состоянию является напильник. Чтобы подобрать круглый напильник, следует знать размер цепи.

Заточка происходит следующим образом:

Какие параметры требуется учитывать для заточки цепи бензопилы напильником:

Метод заточки при помощи электрических станков

Не всегда есть возможность применить инструмент с шаблоном. Возникают ситуации, когда необходимо использовать станок. Они бывают двух типов:

У станков имеются специальные функции, которые дают возможность расположения цепи под необходимым углом. Такой станок достаточно простой для использования и позволяет правильно выполнить корректировку всех показателей цепи. На подгон параметров одного зуба уходит от 2 до 3 движений. Для работы с ограничителем требуется сменить напильник на плоский.

Стоимость у данных устройств конечно не низкая, но при регулярном использовании бензопилы данный станок будет просто незаменим и окупится со временем.

Метод заточки с использованием болгарки

Способ восстановления работоспособности бензопилы с применением болгарки, лучше не осуществлять новичку, поскольку возникает значительный риск для повреждения шины. Применять такой метод могут профессионалы, в том случае, когда обстоятельства требуют быстро вернуть инструменту работоспособность.

Во время процесса, цепь не снимается с бензопилы. Для болгарки подбирается подходящий диск, чтобы во время заточки не повредить зубья. Новые диски использовать не рекомендуется, лучше будет, если он будет слегка сточен, и обладать мягкими краями.

Угол для работы подбирается сугубо индивидуально. Главным условие является то, что бензопила должна находиться в неподвижном положении. Для этого ее необходимо зафиксировать.

Перед тем, как приступить к работе, необходимо обкатать цепь. Чтобы это выполнить, следует запустить бензопилу на малых оборотах и дать проработать около минуты. За это время на каждый зубец попадет необходимое количество смазки.

Также необходимо отрегулировать натяжение в цепи. Выполнять это следует, только после того, как она остынет. Во время работы отслеживайте состояния натяжения в цепи. Ведь при упущении этого факта, можно получить травму.

Внимательно следите за состоянием остроты бензопилы. Выполняете своевременную заточку. Рекомендуется для этих целей применять станок, поскольку это самый безопасный и быстрый способ вернуть бензопилу в состояние, пригодное для работы.

Выполняйте регулярную смазку шины и цепи. Если в инструменте будет недостаточное количество смазывающего вещества, цепь может с легкостью слететь на большой скорости. Это приведет к неприятным последствиям.

Осуществляйте контроль за глубиной пропила. Используйте только качественное и проверенное масло для заправки бензопилы.

Источник

Как качественно наточить цепь бензопилы: инструкция по заточке разными способами

Причины затупления зубьев цепи инструмента

Существует множество причин, почему происходит притупление режущих элементов бензиновых и электрических пил. Главная из них заключается в естественном процессе. Пиление древесины, которая имеет более мягкую структуру, чем металл, все равно приводит к постепенному притуплению режущих кромок зубьев. Избежать этого попросту невозможно, но скорость снижения уровня заточки можно снизить, если использовать качественные цепи, выпущенные добросовестными производителями.

К другим причинам ускоренного притупления бензопильных цепей принадлежат следующие факторы:

Еще один немаловажный момент, которому неопытные пильщики не уделяют должного внимания: заточку цепи бензопилы следует выполнять только и исключительно после ее остывания.

Как определить необходимость заточки цепи

Важно знать не только правильность заточки цепи на бензопилах, но еще и уметь определять время необходимости проведения этой процедуры. Опытный пильщик без труда определит, что зубья затупились, и пришло время сделать перерыв, чтобы восстановить их остроту. Начинающим мастерам следует обратить внимание на ряд следующих признаков:

Определить необходимость выполнения заточки цепи можно не только по признакам во время эксплуатации инструмента, но и по внешнему состоянию изделия. Факторами, свидетельствующими о необходимости выполнения процедуры заточки режущей оснастки, являются:

Специалисты утверждают, что качественно заточенная цепь гораздо важнее, чем мощность приводного агрегата. Ведь даже если взять бензопилу с мощным двигателем, и установить цепь с притупленными зубьями, то скорее перегреется и выйдет из строя мотор, чем инструмент справится с поставленной задачей по распиливанию древесины.

Ошибки при заточке: на заметку новичкам

При выполнении заточки зубьев режущей оснастки инструмента возможно допущение ряда ошибок, что в итоге приводит к получению не положительного, а наоборот, отрицательного результата. Неправильный подход к заточке цепи бензопилы может даже способствовать невозможности дальнейшей ее эксплуатации. Именно поэтому, перед тем, как научиться затачивать цепь, следует узнать распространенные ошибки, которые ни в коем случае нельзя допускать:

Заточка бензопильных цепей предусматривает последовательное выполнение соответствующих действий. Категорически противопоказано точить только половину оснастки или выполнять это в хаотичной последовательности. К процессу важно подойти ответственно, чтобы в итоге получить высокопроизводительный инструмент, благодаря которому работа будет происходить быстро, качественно и с минимальными усилиями для пильщика.

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Как наточить цепь на бензопиле вручную напильником без дополнительных приспособлений: пошаговая инструкция

Для начала нужно подготовить инструмент к выполнению этой процедуры. Для этого важно расположить бензопилу (или электропилу) на ровной поверхности, и заблокировать движение цепи при помощи тормозного рычага. Снимать цепь с инструмента не нужно (но можно), так как это только снизит удобство выполнения процедуры. Если предпочитаете выполнять заточку не на инструменте, тогда в помощь обязательно используются тиски. В тисках цепь нужно зажимать не полностью, а только хвостовую часть.

Перед проведением непосредственной процедуры работы напильником, следует прибегнуть к соблюдению следующих рекомендаций:

Работы рекомендуется выполнять в перчатках, иначе имеется риск порезаться об острые кромки звеньев цепи, когда осуществляется ее перемещение по шине для заточки последующих зубьев. Подготовившись к выполнению процедуры, можно приступать:

На этом процесс ручной заточки цепи бензопилы или электропилы можно считать завершенным. Выше рассмотрена процедура, которая предусматривает применение минимального количества вспомогательных инструментов. Можно также прибегнуть к использованию специальных шаблонов, державок и прочих приспособлений, что повысит не только точность, но еще и качество. Однако нужны ли эти приспособления, решайте самостоятельно. Вышеописанная инструкция особенно уместна для полевых условий.

Часто многие пильщики не знают, когда нужно осуществлять замену цепи. Определить это можно при помощи ресурсной отметки, которая представлена на ограничителе реза. По достижению этой отметки, цепь уже нельзя затачивать, и следует ее заменить.

Достоинство ручного способа заточки цепи очевидное — простота и возможность выполнения процедуры в полевых условиях. Недостатки также имеются:

Заточка цепи бензопилы на станке

Специалисты рекомендуют прибегать к заточке цепи на специальном оборудовании только тогда, когда оснастка действительно запущена (если они потеряли свою форму). К примеру, пила давно не эксплуатировалась, и имеются характерные признаки не только снижения качества остроты кромки, но и признаки коррозии. Если регулярно осуществлять ручную заточку, то прибегать к помощи специального оборудования не понадобится.

Если вы все-таки обзавелись станком, стоимость которого составляет более пары тысяч рублей, то не помешает узнать достоинства такого способа:

Принцип заточки цепи на специальном станке заключается в том, что предварительно фиксируется оснастка в тисках инструмента. Чтобы наточить ее, понадобится обязательно снять с бензопилы. Далее закрепленная в тисках станка оснастка располагается под соответствующим углом (в зависимости от указателя). После этого осуществляется непосредственный контакт с вращающимся абразивным диском.

Если вы основательно решили подойти к натачиванию режущей оснастки своего инструмента, и приобрести специальный ручной станок, фото которого представлено ниже, тогда вам понадобится помощь в том, как им правильно пользоваться.

Такие станки отличаются возможностью выполнения максимально-точной и качественной заточки. Особенно это актуально для новичков. Как наточить цепь бензопилы на ручном станке, рассмотрим с пошаговым описанием:

На этом процесс заточки режущей оснастки инструмента на специальном ручном станке завершен. На основании представленной инструкции можно сделать соответствующий вывод. При использовании такого оснащения, можно добиться максимальной точности не только заточки, но и получения зубьев одинакового размера, что положительно влияет на весь процесс пиления бензопилой. Добиться таких результатов невозможно ни при использовании электрических станков, ни при применении метода ручной заточки без дополнительных приспособлений.

Как наточить режущую оснастку при помощи болгарки и шуруповерта

В сети имеются ролики, где показан процесс заточки бензопильных цепей при помощи такого инструмента, как углошлифовальная машинка или по-простому болгарка. Принцип процедуры аналогичен с действиями при использовании станка. Однако сложность его лишь в том, что мастеру необходимо самостоятельно выбирать угол заточки, и при этом контролировать инструмент, удерживая его в руках. Сделать это достаточно сложно, и еще труднее, выполнить процедуру с получением качественного угла заточки. Именно поэтому прибегать к реализации процесса таким способом не рекомендуется, ведь недостатков у него достаточно много:

Использование болгарки для восстановления качества заточки зубьев — это далеко не самый лучший вариант. И прибегать к его реализации не рекомендуется вовсе. Как это делают мастера в домашних условиях, можно посмотреть на видео.

Как альтернатива использованию болгарки для заточки бензопильной оснастки, применяется шуруповерт.. Принцип его реализации заключается в выполнении следующих действий:

На основании представленных инструкций каждый пильщик может сделать для себя соответствующие выводы о рациональности каждого способа. Опираясь на описание, вы всегда можете поддерживать состояние вашего инструмента в должном состоянии.

Источник
