Как устроена тэц

Схема работы ТЭЦ

Раскаленный газ устремляется по газоходу и нагревает воду, проходящую по специальным трубкам котла. При нагревании вода превращается в перегретый пар, который поступает в паровую турбину. Пар поступает внутрь турбины и начинает вращать лопатки турбины, которые связаны с ротором генератора. Энергия пара превращается в механическую энергию. В генераторе механическая энергия переходит в электрическую, ротор продолжает вращаться, создавая в обмотках статора переменный электрический ток.

Через повышающий трансформатор и понижающую трансформаторную подстанцию электроэнергия по линиям электропередач поступает потребителям. Отработавший в турбине пар направляется в конденсатор, где превращается в воду и возвращается в котел. На ТЭЦ вода движется по кругу. Градирни предназначены для охлаждения воды. На ТЭЦ используются вентиляторные и башенные градирни. Вода в градирнях охлаждается атмосферным воздухом. В результате выделяется пар, который мы и видим над градирней в виде облаков. Вода в градирнях под напором поднимается вверх и водопадом падает вниз в аванкамеру, откуда поступает обратно на ТЭЦ. Для снижения капельного уноса градирни оснащены водоуловителями.

Водоснабжение осуществляется от Москвы-реки. В здании химводоочистки вода очищается от механических примесей и поступает на группы фильтров. На одних она подготавливается до уровня очищенной воды для подпитки теплосети, на других — до уровня обессоленной воды и идет на подпитку энергоблоков.

Цикл, используемый для горячего водоснабжения и теплофикации, также замкнутый. Часть пара из паровой турбины направляется в водонагреватели. Далее горячая вода направляется в тепловые пункты, где происходит теплообмен с водой, поступающей из домов.

Источник

Что такое ТЭЦ: как и на чем работает

Тепловые электростанции делят на конденсационные станции (КЭС, ранее ГРЭС) и теплоцентрали (ТЭЦ). Крупные модули продуцируют электрическую и тепловую энергию за счет сгорания топлива. КЭС и ТЭЦ разделяются по виду вырабатываемой энергии. Те и другие работают на различных видах топлива.

Что собой представляет ТЭЦ

Теплоцентраль — вариант электростанции, генерирующая тепло вместе с электричеством. Энергия по трубам и кабелям передается в объекты жилья и производства. Энергоноситель может быть в виде горячей воды или пара. Отличаются теплоцентраль и конденсационная теплоэлектростанция долей производства теплового и электрического носителя, а также конструкцией паровой турбины.

ТЭЦ функционирует по двойному режиму нагрузки:

Чаще на ТЭЦ ставят паровые теплофикационные виды турбин, позволяющие сразу генерировать два вида энергии.

К такому типу относят тепловые двигатели по принципу работы:

В двигателях с регуляцией объема пара его часть идет на конденсатор, остальной объем отводится из двух ступеней. Напор пара регулируют специальной системой (диафрагма в форме лопаток за отборной камерой). Лопасти делят на половины, которые поворачиваются относительно друг друга. Ступень, как место отбора, определяют по требуемым характеристикам пара.

У агрегатов с противодавлением весь объем пара применяют на технологические нужды (отопление, сушка, другое). Мощность агрегата зависит от нужд потребителя, меняется при необходимости. Турбины с противодавлением работают одновременно с конденсационным модулем, чтобы покрывать недостаток в электрической энергии.

В комбинированных агрегатах (с отбором и избыточным напором при сбросе) некоторая доля пара выводится посредством промежуточных ступеней, а отработанный пар идет на выпускную трубу в отопительную магистраль или к котельным для подогрева энергоносителя.

Еще одним отличием ТЭЦ считается более высокий КПД, чем у КЭС. Совмещение производства тепла и электроэнергии повышает показатель на 5 – 7% (для теплоэлектроцентрали 35 – 43%, электрической теплостанции — 30%). На установках ТЭЦ ставят турбины с возможностью отбора определенного количества пара, а в электрической энергетике таких котлов и техники не предусмотрено.

Устройство и принцип работы

В энергоустановках топливо сгорает в паровой топке (парогенераторе), нагревает пар, превращая его в водную среду. Жидкость прокачивается в котле с внутренними трубками (водотрубный агрегат). Перегретый влажный воздух с температурой +400 − +600°С и разным напором (низким или сильным) поступает в турбогенератор (комбинация генератора электричества и паровой турбины) по паропроводу.

В многоступенчатой системе энергия тепла частично преобразуется в механическую для оборачиваемости вала, на котором есть электрогенератор. Остальной объем идет в тепловую магистраль или в котельные для подогрева носителя.

Сооружения комплекса теплоэлектроцентрали:

Предусматривают при проектировании комплекса ТЭЦ возможность расширения основного корпуса, распределителя, системы очистки, водогрейного отсека. Параллельно главному корпусу строят подъездную дорогу (железнодорожные рельсы). Их ответвления идут ко всем зданиям на участке.

Технологическая схема работы включает процессы:

В топке одновременно находится топливо и нагретый воздух (окислитель). Конечный продукт — тепловая энергия и электричество.

Разновидности теплоэлектроцентралей

Современные энергетические комплексы бывают с поперечными связями и блочным расположением.

Это различие определяется в зависимости от технологического способа стыкования турбин и котлов:

По виду производящих агрегатов различают ТЭЦ с парогазовыми котлами, паровыми установками, реакторами ядерного топлива. Есть теплоэлектроцентрали без паровых турбин — с газотурбинными комплексами. Обычно на станции имеется оборудование разного типа, т. к. ТЭЦ расширяются, переоборудуются, чтобы соответствовать запросам.

Паровые установки различают по типу топлива:

Получили распространение газотурбинные комплексы, когда смесь нагретых газов от сжигания жидкого или газообразного горючего поворачивает лопасти турбины. После этого газовая смесь имеет достаточную температуру, чтобы питать паросиловой агрегат, или использоваться для теплоснабжения.

По типу производства тепла различают:

Обычно регулируемые типы отбора сочетаются, при этом число некоординируемых откачиваний для восстановления внутреннего режима турбины бывает любым, но не больше 9. Напор в производственных отборах всегда выше, чем в теплофикационных (1 – 2 МПа и 0,05 – 0,3 МПа, соответственно).

Наличие противодавления говорит о том, что у турбины нет конденсатора, а вторичный пар идет на промышленные нужды комплекса. Эти модули не могут работать, если отсутствует связь с потребителем.

Источник

Родом из СССР: как производят тепло и горячую воду

Чтобы жителям левобережья Новосибирска было тепло одни сутки, на ТЭЦ-3 сжигают 8 тысяч тонн угля, а за весь отопительный сезон уходит почти 2 миллиона тонн. Зачем нужно столько топлива, как именно тепло доходит до батарей в квартирах, и почему ТЭЦ — лучшее решение для обогрева городов?

ТЭЦ-3 и бурый уголь

Новосибирская ТЭЦ-3 работает с 1942 года и сегодня снабжает теплом почти весь левый берег города. С 1970-х годов ее основной вид топлива — бурый уголь Канско-Ачинского бассейна (четвертая очередь станции – сейчас основная, была изначально спроектирована на этот вид топлива).

Кроме того, что бурый уголь дешевле, концентрация основных загрязняющих веществ в выбросах от его сжигания в пять раз меньше, чем от каменного угля — за счет низкого образования золы (4-5% против 20-25%). В то же время калорийность его немного ниже: каменный уголь содержит 5 тысяч Ккал/кг, а бурый — около 4 тысяч Ккал/кг, поэтому и сжигать его требуется примерно на 20% больше.

Есть и особенности эксплуатации. Бурый уголь склонен к самовозгоранию больше, чем каменный. Поэтому необходимы специальные противопожарные мероприятия. Например, при загрузке на склад его обязательно уплотняют бульдозерами, чтобы вытеснить воздух и таким образом уменьшить пожароопасность.

С точки зрения влияния угля на оборудование станций — есть как плюсы, так и минусы. Бурый уголь мягче каменного, следовательно, легче размалывается и меньше изнашивает оборудование. В то же время бурый уголь содержит больше кальция, чем каменный, что добавляет сложностей в борьбе со шлакованием поверхностей нагрева.

Зачем уголь превращают в пыль

Уголь для ТЭЦ привозят по железной дороге. Специальный ангар — вагонопрокидыватель — переворачивает вагоны по одному. Отсюда топливо поступает через подземную сеть конвейеров в цех или на склад, где его уплотняют.

В одном вагоне 67 тонн угля, его сжигают примерно за час в одном котле. Но прежде чем сжечь, уголь измельчают — чтобы топливо сгорало быстрее и полнее. Уголь проходит через своеобразное сито и направляется в дробилки.

«В котельном цехе мельницы размалывают уголь в пыль, подсушивают его горячим воздухом. Эта смесь горячего воздуха с пылью попадает в топку по специальным трубам — пылепроводам», — описывает процесс начальник оперативно-диспетчерской службы ТЭЦ-3 Юрий Деев.

Фото: Юрий Деев © Sibnet.ru

Попадает в топку — это направляется в котел. Внутри него смесь сгорает в воздухе и образуется пылеугольный факел — столб огня. Идет процесс преобразования химической энергии топлива в тепловую энергию.

На ТЭЦ-3 восемь котлов. Это сооружения в форме буквы «П», состоящие из множества труб, высотой 36 метров — настолько огромные, что обозреть котлы во всю их величину рядом стоящему человеку невозможно.

Далее тепло через металл труб передается воде. Образуется так называемый острый пар — температурой порядка 550 градусов. Он, в свою очередь, идет по трубам в турбинный цех.

Догорает угольная пыль вверху, а шлак и зола более чем на 99% улавливаются электрофильтрами на электродах и стряхиваются в бункера.

Как получают тепло и электричество

Острый пар вращает турбину, расширяется в ее ступенях и лопатках и превращает свою внутреннюю тепловую энергию в механическую энергию вращения.

Генератор, сцепленный с турбиной, преобразует механическую энергию в электрическую. Затем ток через трансформатор и линии электропередач подается поставщику, который распределяет электричество потребителям.

По сути, на ТЭЦ-3 электричество — побочный продукт производства тепла. Но при этом теплоцентраль может производить 496,5 Мегаватт в час. А основного продукта — тепла — 940 Гигакалорий в час.

На турбинах находятся бойлеры с сетевой водой, которые с помощью отобранного от турбины пара греют ее до нужной температуры. Эта нагретая вода и отправляется в квартиры новосибирцев.

После того, как пар выполнил свою функцию (вращение турбин и нагрев воды), его охлаждают. Для этого тоже нужна вода — в каждой из девяти турбин уходит 5-7 тысяч тонн воды в час.

Вода берется прямо из Оби — не случайно ТЭЦ построена на берегу. З абранная насосами вода поступает в специальные теплообменные устройства, установленные под турбинами. Там она с помощью конденсирующих трубок соприкасается с паром.

В итоге получается конденсат для нужд станции, а набранная в Оби вода, выступив в роли охладителя пара, возвращается в реку.

Особенно хорошо на охлаждение вода «работает» зимой, когда река холодная. Она быстро превращает пар в конденсат, и подогретая, забравшая тепло у пара, возвращается обратно в Обь.

Всего на эти цели ТЭЦ забирает из Оби около 50 тысяч тонн воды в час, столько же предприятие возвращает обратно. Загрязнение в данном случае исключено – меняется только температура воды.

Контролируют работу котлов и турбин через щит управления. Это огромная панель с приборами и кнопками.

По ней специалисты в реальном времени отслеживают параметры режима, регулируют необходимое количество запущенных котлов и турбин, чтобы выработать нужное количество электричества и нагреть воду до определенной температуры.

Щит управления должен обеспечивать безопасное и экономичное производство.

Как нагреваются батареи

До какой именно температуры нагревать сетевую воду, решает теплосетевое подразделение СГК – Новосибирская теплосетевая компания — она выдает задание в зависимости от погоды.

Летом на ТЭЦ-3 греют воду до 75 градусов, но не для отопления, а для горячего водоснабжения. Зимой максимум до 130 градусов — чтобы нагреть батареи.

«Внутри турбин создается давление (пара) ниже или выше, и тем самым сильнее нагревают воду. Предел этих турбин 124 градуса», — рассказывает начальник оперативно-диспетчерской службы ТЭЦ-3.

Когда нужно нагреть до 130 градусов, подключается дополнительное оборудование — пиковая бойлерная. В ней сетевую воду греют напрямую паром из котла.

Фото: ТЭЦ-3 © Sibnet.ru

Сетевая вода с температурой до 130 градусов поступает в магистральные, а затем во внутриквартальные трубы. Под давлением насосов горячая вода достигает центрального теплового пункта (ЦТП) — в отдельном здании, но чаще всего в подвале дома.

Там вода разделяется на две части: одна греет в теплообменнике чистую холодную воду и превращает ее в горячую, что течет в кранах. Другая по отдельным трубам поступает в батареи, отдает тепло окружающему воздуху и остывает.

Батарею (радиатор отопления) изобрел российский промышленник Франц Сан-Галли в 1857 году. Он назвал изобретение «хайцкерпер» (горячая коробка).

Отдавшая тепло вода возвращается обратно на ТЭЦ, где заново прогревается по той же схеме. То есть вода почти не выходит за пределы многокилометровой системы отопления.

Из самых отдаленных районов сетевая вода возвращается на ТЭЦ за 14 часов.

Чем холоднее на улице, тем больше вода отдает тепла в городе. Зимой разница между прямой и обраткой (возвращенной водой) может быть от 40 до 60 градусов.

При этом могут происходить потери воды по пути — если в трубопроводах произойдут повреждения. На ТЭЦ сразу видят падение давления и уменьшение количества обратки. Для таких случаев предусмотрена компенсации потерь — возможность подпитки системы водой— до 900 тонн в час.

Чем дальше от станции необходимо подать сетевую воду, тем выше требуется давление на теплоисточнике и выше температура. Теплосети и отопительные приборы имеют сопротивление, а значит добавляются тепловые потери, которые нужно преодолеть, чтобы доставить тепло потребителям.

Задача ТЭЦ состоит в том, чтобы выдавать с коллекторов станции теплоноситель заданных параметров – температуры и давления. В течении всего времени — днем и ночью, зимой и летом.

Отходы ТЭЦ

От работы ТЭЦ остаются отходы — шлак и зола. Около 150 тысяч тонн в год. Опасности они не представляют и могут использоваться в качестве строительного материала. Например, часть золы продают производителям сухих строительных смесей.

Остальное смешивают с водой и отправляют на золоотвал — технический водоем неподалеку от ТЭЦ. В нем вода отстаивается, очищаясь естественным образом, а затем осветленная через протоку сбрасывается в реку.

В золоотвале ТЭЦ-3 весной тоже бывает бирюзовая вода, как на знаменитых Сибирских Мальдивах возле ТЭЦ-5. А зола с кальцием напоминает белоснежный песок. Но все же этот водоем — техническое сооружение, и купание здесь небезопасно.

Почему ТЭЦ еще существуют?

Центральная отопительная система начала внедряться в СССР в 1920-е годы, как часть повсеместной электрификации страны, и окончательно вступила в действие в 50-60-х годах. С тех пор теплоэлектроцентрали (ТЭЦ) одновременно обеспечивают жилые дома теплом и вырабатывают электричество.

Аналогов такому решению — комбинированной выработке тепловой и электроэнергии — в мире нет. Снижаются затраты топлива на выработку электроэнергии, а значит, увеличивается экологичность и экономичность производства.

За более чем полвека эта система доказала свою эффективность — она по сей день позволяет давать свет и обогревать огромные территории холодной России. И это все еще дешевле, чем любые локальные источники тепла. Модернизируется оборудование, меняется топливо, но сама суть работы ТЭЦ и транспортировки горячей воды остается неизменной.

Четыре действующих в Новосибирске ТЭЦ и несколько десятков котельных обеспечивают теплом 1,6 миллиона жителей.

Источник

Как работает ТЭЦ

Может быть этот вопрос, так и остался навсегда в памяти без ответа, но чудеса случаются. Через несколько месяцев после этого случая, мне повезло попасть сюда на экскурсию.

Так что же такое ТЭЦ?

Согласно Википедии ТЭЦ — сокращенное от теплоэлектроцентраль — это разновидность тепловой станции, которая производит не только электроэнергию, но и является источником тепла, в виде пара или горячей воды.

О том как все устроено, я расскажу ниже, а здесь можно посмотреть парочку упрощенных схем работы станции.

Итак, все начинается с воды. Поскольку вода (и пар, как её производное) на ТЭЦ является основным теплоносителем, перед тем как она попадет в котел, её необходимо предварительно подготовить. Для того, что бы в котлах не образовывалась накипь, на первом этапе, воду необходимо умягчить, а на втором, очистить её от всевозможных примесей и включений.

Происходит все это на территории химического цеха, в котором расположены все эти емкости и сосуды.

Вода перекачивается огромными насосами.

Работа цеха контролируется отсюда.

Вокруг много кнопочек…

А также совсем непонятных элементов…

Качество воды проверяется в лаборатории. Здесь все по серьезному…

Полученную здесь воду, в дальнейшем мы будем называть «Чистой Водой».

Итак, с водой разобрались, теперь нам нужно топливо. Обычно это газ, мазут или уголь. На Чебоксарской ТЭЦ-2 основным видом топлива является газ, поступающий по магистральному газопроводу Уренгой — Помары — Ужгород. На многих станциях существует пункт подготовки топлива. Здесь природный газ, так же как и вода очищается от механических примесей, сероводорода и углекислого газа.

ТЭЦ — объект стратегический, работающий 24 часа в сутки и 365 дней в году. Поэтому здесь везде, и на всё, есть резерв. Топливо не является исключением. В случае отсутствия природного газа, наша станция может работать на мазуте, который хранится в огромных емкостях, расположенных через дорогу.

Теперь мы получили Чистую воду и подготовленное топливо. Следующий пункт нашего путешествия — котлотурбинный цех.

Состоит он из двух отделений. В первом находятся котлы. Нет, не так. В первом находятся КОТЛЫ. По другому написать, рука не поднимается, каждый, с двенадцатиэтажный дом. Всего на ТЭЦ-2 их пять штук.

Это сердце ТЭЦ, и здесь происходит основное действие. Газ, поступающий в котел, сгорает, выделяя сумасшедшее количество энергии. Сюда же подается «Чистая вода». После нагрева она превращается в пар, точнее в перегретый пар, имеющий температуру на выходе 560 градусов, а давление 140 атмосфер. Мы тоже назовем его «Чистый пар», потому что он образован из подготовленной воды.
Кроме пара, на выходе мы еще имеем выхлоп. На максимальной мощности, все пять котлов потребляют почти 60 кубометров природного газа в секунду! Что бы вывести продукты сгорания нужна недетская «дымовая» труба. И такая тоже имеется.

Трубу видно практически из любого района города, учитывая высоту 250 метров. Подозреваю, что это самое высокое строение в Чебоксарах.

Рядом находится труба чуть поменьше. Снова резерв.

Если ТЭЦ работает на угле, необходима дополнительная очистка выхлопа. Но в нашем случае этого не требуется, так как в качестве топлива используется природный газ.

В втором отделении котлотурбинного цеха находятся установки, вырабатывающие электроэнергию.

В машинном зале Чебоксарской ТЭЦ-2 их установлено четыре штуки, общей мощностью 460 МВт (мегаватт). Именно сюда подается перегретый пар из котельного отделения. Он, под огромным давлением направляется на лопатки турбины, заставляя вращаться тридцатитонный ротор, со скоростью 3000 оборотов в минуту.

Установка состоит из двух частей: собственно сама турбина, и генератор, вырабатывающий электроэнергию.

А вот как выглядит ротор турбины.

Повсюду датчики и манометры.

И турбины, и котлы, в случае аварийной ситуации можно остановить мгновенно. Для этого существуют специальные клапаны, способные перекрыть подачу пара или топлива за какие-то доли секунды.

Интересно, а есть такое понятие как промышленный пейзаж, или промышленной портрет? Здесь есть своя красота.

В помещении стоит страшный шум, и чтобы расслышать соседа приходиться сильно напрягать слух. К тому же очень жарко. Хочется снять каску и раздеться до футболки, но делать этого нельзя. По технике безопасности, одежда с коротким рукавом на ТЭЦ запрещена, слишком много горячих труб.
Основную часть времени цех пустой, люди здесь появляются один раз в два часа, во время обхода. А управление работой оборудования ведется с ГрЩУ (Групповые щиты управления котлами и турбинами).

Вот так выглядит рабочее место дежурного.

Вокруг сотни кнопок.

И десятки датчиков.

Есть механические, есть электронные.

Это у нас экскурсия, а люди работают.

Итого, после котлотурбинного цеха, на выходе мы имеем электроэнергию и частично остывший и потерявший часть давления пар. С электричеством вроде бы попроще. На выходе с разных генераторов напряжение может быть от 10 до 18 кВ (киловольт). С помощью блочных трансформаторов, оно повышается до 110 кВ, а дальше электроэнергию можно передавать на большие расстояния с помощью ЛЭП (линий электропередач).

Оставшийся «Чистый пар» отпускать на сторону невыгодно. Так как он образован из «Чистой воды», производство которой довольно сложный и затратный процесс, его целесообразней охладить и вернуть обратно в котел. Итак по замкнутому кругу. Зато с его помощью, и с помощью теплообменников можно нагреть воду или произвести вторичный пар, которые спокойно продавать сторонним потребителям.

В общем то именно таким образом, мы с вами получаем тепло и электричество в свои дома, имея привычный комфорт и уют.

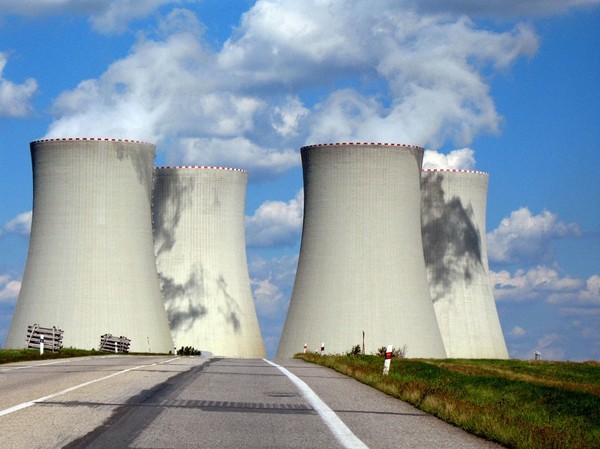

Ах, да. А для чего же все-таки нужны градирни?

Оказывается все очень просто. Что бы охладить, оставшийся «Чистый пар», перед новой подачей в котел, используются все те же теплообменники. Охлаждается он при помощи технической воды, на ТЭЦ-2 ее берут прямо с Волги. Она не требует какой-то специальной подготовки и также может использоваться повторно. После прохождения теплообменника техническая вода нагревается и уходит на градирни. Там она стекает тонкой пленкой вниз или падает вниз в виде капель и охлаждается за счет встречного потока воздуха, создаваемого вентиляторами.

А в эжекционных градирнях вода распыляется с помощью специальных форсунок. В любом случае основное охлаждение происходит за счет испарения небольшой части воды. С градирен остывшая вода уходит по специальному каналу, после чего, с помощью насосной станции отправляется на повторное использование.
Одним словом, градирни нужны, что бы охлаждать воду, которая охлаждает пар, работающий в системе котел — турбина.

Вся работа ТЭЦ, контролируется из Главного Щита Управления.

Здесь постоянно находится дежурный.

Все события заносятся в журнал.

Меня хлебом не корми, дай сфотографировать кнопочки и датчики…

На этом, почти все. В завершение осталось немного фотографий станции.
Это старая, уже не рабочая труба. Скорее всего скоро ее снесут.

На предприятии очень много агитации.

Здесь гордятся своими сотрудниками.

И их достижениями.

Похоже, что не напрасно…

Осталось добавить, что как в анекдоте — «Я не знаю, кто эти блогеры, но экскурсовод у них директор филиала в Марий Эл и Чувашии ОАО «ТГК-5″, КЭС холдинга — Добров С.В.»

Вместе с директором станции С.Д. Столяровым.

Без преувеличения — настоящие профессионалы своего дела.

Источник

Принцип работы ТЭЦ. ⁠ ⁠

Привет всем. Давно читаю данный ресурс, появилось желание написать пост))) Работаю на ТЭЦ и как раз преподаю в колледже про турбины. Решил объяснить Вам для общего развития принцип работы ТЭЦ))) надеюсь будет интересно. Затрону пока паровые турбины)

Паровой котел 1 вырабатывает пар, турбина 2 вращается посредством этого пара и вырабатывает электрическую и тепловую энергии ( простыми словами турбина это преобразователь энергии). Турбина вращается со скоростью 3000 об/мин(из за этого частота в сети в розетке в РФ 50 ГЦ). Пар отработавший в турбине попадает в конденсатор, где посредством охлаждающей воды конденсируется(т.е. превращается в воду). На данном рисунке охлаждающая вода конденсатора САМА охлаждается в градирне, чтобы вернуться обратно в конденсатор холодной( большие трубы такие, которые делают облака, ниже прикреплю фото градирни). Но бывают схемы подачи охлаждающей воды прямиком из реки, и сброс уже горячей ниже по течению или в сливной канал( из за этого в г.Уфа и существует теплое озеро которое не замерзает). Если будет интересно дальше расскажу как подается вода на отопление и т.д. Постараюсь быть интересным) Это только начало схемы))) так же в конденсаторе ВАКУУМ, про него тоже могу рассказать

Градирня ПАРИТ а не ДЫМИТ))))

Надо было сразу всю тепловую схему станции, там на много-много постов описания будет=)

А так тут на схеме, если не все понимают где что:

1. ПК(Паровой котел)

5. КН( Конденсатные насосы)

6. ПНД (Подогреватели низкого давления)

8. ПЭН(пИтательный электро насос)

9. ПВД ( Подогреватели высокого давления)

10. Тут хз точно,но что-то типа сливного насоса. Либо насос подпора.

Тут в принципе самая простая схема.

Пар из котла подаётся в ЦВД, из ЦВД возвращается обратно в промперегрев,далее на ЦСД И ЦНД, естественно за счёт давления пара происходит вращение ротора турбины. В генераторе происходит преобразование механической энергии в электрическую. Так-с, отработавший пар после ЦНД попадает в конденсатор, туда же подаётся циркуляционная вода. Если по устройству конденсатора, то вода подаётся в трубное пространство, а пар в межтрубное. В конденсаторе пар превращается в конденсат.

Далее КН конденсат подаётся в ПНД(судя по схеме их здесь 4). После ПНД конденсат попадает в деаэратор,где происходит удаление всех агрессивных газов.

Далее вода из деаэратора попадает в ПЭН, тут стоит заметить, что обычно деаэраторы расположены на высоте 20 метров примерно от уровня ПЭНов, что бы был подпор. Если же ставить на одной отметке,то необходимы насосы подпора. Ну в ПЭНах примерно 20 ступеней, и давление на выходе примерно 200-240 атм. И тут уже пит.вода снова пошла в котёл.

Тут естественно многое оборудование пропущено, типа эжектров, БОУ, сАльниковые подогреватели и т.п. Ну это только по схеме основного конденсата.

Ладно,что-то я разошёлся,автор вам сам всё расскажет.

P.S. В ПНД и ПВД заведены отборы турбины. А так же в деаэратор, подаётся пар при нормальной работе,тоже с отбора турбины.

Доброй ночи, есть ли возможность с вами связаться как-нибудь, нужна ваша помощь связано с ТЭЦ

А вот пидскажите, на ТЭЦ и ГРЭС между главным корпусом Котельного отделения и корпусом турбинного отделения дымят паром трубы (не дымовые и не градирни), я так понимаю — это идёт выпар с Деаэраторовъ? Заранее благодарю за ответ!

Вращение турбины не вырабатывает тепловую энергию как написано в тексте.

Отличие ГРЭС от ТЭЦ в способе регулирования теплофикационного отбора.

В конденсаторе пар охлаждается до температур порядка 24 градусов, этой водой хрен что можно отопить.

Турбины без конденсатора противодавленчиские Р-типа используются на производстве с постоянными режимами работы и постоянными расходами пара и электроэнергии. Их не используют для теплофикации т.к график тепловой и электрической нагрузки не слвпадают.

А это частота тока в розетке 50 Гц из-за того, что турбина вращается со скоростью 3к об/мин? Или это турбина вращается с такой скоростью для того, чтобы частота в розетке была 50 Гц?

Кто-то не знал, что из градирни идёт пар, а не дым?

Это экономически выгодно? греть воду в речке?

Неплохо для начала обьяснить простым смертным в чем разница между ТЕЦ и ТЕС

«На данном рисунке охлаждающая вода конденсатора САМА охлаждается в градирне» wat?

Ответ VorSoobsheniy в «Мстительный художник»⁠ ⁠

Популярные Фотографии, Которые Были Разоблачены как Подделки⁠ ⁠

и немножко гугл перевода )

«Что случилось с тропическим лесом за 10 лет».

Этот фотоколлаж стал хитом благодаря популярному #10YearChallenge. Фотография сопровождается текстом, в котором говорится, что каждый год в результате обезлесения теряется от 46 000 до 58 000 квадратных миль леса. Фотография выглядит реальной, особенно из-за логотипа в правом углу.

Но на самом деле это не коллаж из 2 фотографий, сделанных с разницей в 10 лет, это одна фотография из фотостока. На нем изображена Малайзия, где тропический лес был удален, чтобы увеличить территорию для выращивания пальм.

Фотограф делает идеально подобранную по времени фотографию мужчины, готовящего рис.

Что ж, оказывается, рис на самом деле фальшивый. На самом деле все это подделка. Это просто скульптура, которую вы можете купить в магазине в Токио.

Сцена граффити прекрасно отражается в воде.

Рысь и олень были найдены в кабинете под столом. Они прятались от пожаров в Калифорнии.

Почти 60 000 лайков и более 55 000 репостов получили пользователи, когда увидели пост о собаке, которая спит на надгробной плите. В подписи говорится, что собака по кличке Капитан последние 7 лет посещает могилу своего хозяина и спит там до утра. Эта фотография абсолютно реальна, как и история. Проблема в том, что они не связаны. Например, та же история была связана и с другой собакой, спящей на могиле.

Типичный день в России”. Вы можете увидеть эту фотографию с похожим названием (например, “Полярный экспресс”) в Интернете. Говорят, что на фотографии изображен настоящий белый медведь, выходящий из трамвая где-то в России. Вы будете удивлены, но фотография абсолютно настоящая — она была сделана в городе в Чешской Республике и не редактировалась. Но медведь ненастоящий — это костюм,

в который были одеты 2 активиста Гринпис. Этот “медведь” был частью кампании «Спасем Арктику». Он “прошелся” по европейским городам, чтобы привлечь внимание к проблемам в Арктике.

Гусь, примерзший к трубе, согревал щенка своим крылом. В конце января сотням тысяч людей в социальных сетях понравилась и поделилась фотографией дрожащего гуся, который примерз к трубе и согревал щенка своими крыльями. Предположительно, они были найдены в Монтане. Несмотря на то, что фотография кажется настоящей, она была сделана очень давно и, скорее всего, не в США. И вдобавок ко всему, сама история, скорее всего, является ложью. Эти фотографии публикуются на китайских сайтах с 2017 года. Самое раннее сообщение, которое нам удалось найти, было сделано в марте 2017 года на NetEase — это китайская новостная платформа. В тексте под этими фотографиями говорится, что щенок сидел на обочине дороги и мерз. Мимо проплывали утки, и щенок подбежал к одной из них и накрыл ее своим крылом. NetEase фактически позволяет пользователям публиковать свой собственный контент. Таким образом, это означает, что они дают свое собственное описание фотографиям, и нет никакого способа узнать, является ли фотография реальной или нет.

В январе 2019 года Amazing Nature в Facebook опубликовала фотографию, на которой изображена гора, похожая на черепаху. Сообщение стало вирусным, но на самом деле этой горы не существует — фотография была сделана путем объединения нескольких снимков. Например, их всего 2.

Зуб мегалодона в позвонке кита. На фотографии выше показаны окаменелости, похожие на зуб мегалодона и китовую кость, но они были найдены в разных местах в разное время. Но один талантливый продавец просто объединил их в одну скульптуру. Вот что сказал об этом владелец артефакта. И если бы это был настоящий зуб мегалодона, застрявший в позвонке кита, он стоил бы миллионы долларов и, скорее всего, находился бы в археологическом музее.

Кстати, эта фотография была впервые найдена в Интернете в 2012 году, и вы даже могли купить “артефакт” всего за 125 долларов.

Занимательная астрономия⁠ ⁠

Объясните, нафига, а главное, зачем?⁠ ⁠

Заметил закономерность: увеличить зарплату можно только сменив место работы! Конечно, были и исключения, но именно что лишь исключения. Обе стороны несут издержки, а для работодателя эти издержки превышают требуемую прибавку! Итог: я перехожу с повышением зарплаты в другую организацию. На моё место берут другого человека, и внезапно (!) понимают, что на те деньги, что платили мне, человека не найти. Ну что ж, зарплату поднимают до рынка, обучают нового человека, иногда ещё и платят агенству. Зачем?!

21 километр позади⁠ ⁠

Из утреннего. Только до Пикабу добрался

Каша из топора: фарш и рис. Еда за 200 руб⁠ ⁠

Не буду вам рассказывать, как пару дней питалась развесными пельменями из «Магнита».
Но, я узнала что существует дохрена и больше способов сделать их вкусными)

Сегодня у нас в меню мясные шарики и рис)

Можно было сделать тефтели. Но нет. В другой раз.

К поцессу!
1. У нас круглозерный рис. В нём много крахмала. Промываем рис под холодной водой. Раз 5-7. Пока вода не станет прозрачной.

2.одну луковицу трём на терке либо мелеленько режем. Я потерла.
Трём чисночинку.
Скидываем всё это добро в фарш, перемешиваем. Добавляем соль, перец и другие специи по вкусу (если есть)
3.на разогретую сковороду наливаем пару ложек масла. Мокрыми руками формируем шарики приблизительно одного размера. И на сковородку.
4.на среднем огне обжариваем шарики.

6. На второй сковородке (а у меня их к счастью две) на масле обжариваем немного моркови и лук кубиками. Туда же можно добавить мелко нарезанный чеснок.
7. В овощную смесь высыпаем мокрый рис. Размешиваем. Заливаем водой. Где-то на сантиметр вода перекрывает рис. Соль, перец, специи.

8. Включаем сильный огонь и не накрываем крышкой.

9.вытаскиваем мясные шарики и на их место отправляем оставшуюся морковь и лук полукольцами.
Обжариваем.

10. Выкладываем шарики обратно на подушку из овощей. Добавляем специи, лаврушку, заливаем стаканом воды и под крышечкой на медленном огне томим. Крышечку чуть сдвигаем. Количество воды должно уменьшиться.

А вот и результат:

РЖД юмор⁠ ⁠

Топ комент⁠ ⁠

Это здорово!⁠ ⁠

естественно теперь я захотел такое блюдце и чашку ))))

Хоть сам рискни здоровьем. ⁠ ⁠

Цитата из отзыва на наш отель, порождающая бездну вопросов: «В настольный теннис можно играть только до 17 часов. Если хочешь разложить стол позже, то приходится драться с персоналом».

Мерзавец: опровержение⁠ ⁠

Недавно в комментариях @AngryBaribal вспомнил старую байку о происхождении слова мерзавец:

Была она когда-то и на Пикабу:

Честно говоря, я не видел никакого документального подтверждения этой байки и не слышал, чтобы такая казнь хоть сколько-нибудь широко применялась на Руси. Но и в чисто лингвистическом отношении это не выдерживает никакой критики.

Начнём с того, что у нашего мерзавца есть родственник в сербских диалектах – мрзавац «лентяй». Не иначе как сербы, живущие в более тёплом климате, за неимением мороза казнили людей ленью.

Логично предположить, что мерзавец образован от прилагательного мерзавый. Его нет в литературном языке, но зато оно сохранилось в диалектах и значит «плохой, мерзкий» (см. Словарь русских народных говоров, выпуск 18, стр. 117).

Соответственно нам нужно искать или существительное мерзь, или прилагательное мерзый. И последнее мы действительно находим (Словарь русского языка XI–XVII веков, выпуск 9, стр. 98):

Собственно, от мерзый же и образовано значительно более широко распространённое мерзкий. Таким образом, мерзавец и мерзкий – родственники, что, кажется, почти очевидно, так что непонятно, зачем вообще придумывать истории о поливании водой на морозе.

Другие образования от мерзый – мерзость, а также диалектные обозначения мерзавца – мерзец и мерзитель.

Фонетика подсказывает нам, что мерзый и мерзкий – по происхождению слова не русские, а церковнославянские. По-русски было бы *мёрзый и *мёрзкий. Ср. русское сёстры и церковнославянское сестры, русское нёбо и церковнославянское небо. Кстати, мразь, которое образовано от того же корня, тоже церковнославянское. По-русски было бы *морозь.

Случайно ли сходство слов мерзкий и мёрзнуть? С точки зрения фонетики препятствий нет, но, на первый взгляд, между ними довольно большая разница в значении. Однако у нас есть очень хорошая параллель: стыд и студёный – родственники. Это говорит о том, что неприятное «внешнее» ощущение от холода (мороз, стужа) может переноситься на ощущение «внутреннее» (мерзость, стыд).

Теперь сведём всё в одну схему:

Остаётся только вопрос, как с мерзавцем связан мерзавчик, то есть бутылка водки объёмом 1/8 литра. М. Фасмер лаконично описал это так: «название объясняется сильным действием», видимо, имея в виду, что, если такую бутылочку выпить залпом, возникнет сильное мерзкое ощущение. Однако есть и другая версия, принадлежащая Ж.Ж. Варбот. Она указывает на диалектную форму мерзулька, обозначающую мерную стопку, и, вероятно, являющуюся народноэтимологическим преобразованием слова мензурка. Уже из мерзульки, в принципе, вполне мог получиться и мерзавчик.

P.S. Стоит ли говорить, что слово подлец образовано от подлый, а вовсе не подливать?

Варбот Ж.Ж. Исследования по русской и славянской диалектологии. СПб., 2011. С. 206.

Фасмер М. Этимологический словарь русского языка. Том 2. М., 1986. С. 603.

Этимологический словарь славянских языков. Выпуск 21. М., 1994. Стр. 158, 166–167.

С Днем Рождения. ⁠ ⁠

Идеальный контейнер для тортика⁠ ⁠

Когда дети нашли машинку для стрижки⁠ ⁠

Идеальная стоячая волна в волновом бассейне под управлением компьютера⁠ ⁠

Когда решил сделать уиииии⁠ ⁠

Пристегиваться ремнем важно не только автомобилистам: командир самолета компании British Airways Тим Ланкастер, наверняка, навсегда запомнил это правило безопасности после 10 июня 1990 года.

Управляя самолетом на высоте в 5273 метра, Тим Ланкастер расслабил ремень безопасности. Как вдруг у авиалайнера лопнуло лобовое стекло. Капитан тут же вылетел через проем, и его прижало спиной к фюзеляжу самолета с наружной стороны. Ноги Ланкастера застряли между штурвалом и панелью управления.

Находившийся в кабине бортпроводник Найджел Огден не растерялся и крепко схватил капитана за ноги. Второму пилоту удалось посадить самолет лишь через 22 минуты, все это время капитан самолета находился снаружи.

Бортпроводник, державший Ланкастера, полагал, что он мертв, но не отпускал, так как боялся, что тело попадет в двигатель и тот сгорит, уменьшив шансы самолета на благополучную посадку. После приземления выяснили, что Тим жив и отделался несколькими синяками и переломами. Стюард получил вывих плеча и обморозил лицо.

Улучшаем качество жизни онлайн и без регистрации⁠ ⁠

Хочу поделиться прогрессом

В какой-то момент осознал, что мне 22, а я вешу 90кг и у меня висят бока, я выпиваю 3-4 раза в неделю и мне как-то сильно не нравится моя жизнь

За год плавненько с 90 до 72, пришёл к хорошим силовым показателям и чувствую себя сильно лучше

Пара советов, которые я хотел бы дать самому себе в самом начале пути. Возможно, кому-то поможет:

-Не форсируйте. Жиросжигатели, стимуляторы и тем более стероиды не работают без соблюдения диеты и комплексного подхода. Вообще. Берегите сердце и ЦНС, вам это всё ещё понадобится
Также относится к тренировкам. Не надо начинать с 5 тренировок в неделю и кардио по 2 часа.

-Когда вы начнёте заниматься своим телом, вы можете заметить, что вы себя чувствуете более некрасивым, чем когда вы начинали худеть. Велком в дисморфофобию, она есть у многих спортсменов в той или иной степени. Аккуратно, можно загнаться
Лично мне помогают фото, которые я делаю периодически и храню в отдельной папочке. По ним во время загонов можно видеть, что прогресс есть и он неплохой(хотя даже сейчас пишу это и сомневаюсь в своё прогрессе)

-Следите за здоровьем. Сдайте анализы, посмотрите, что у вас с организмом. В частности, печенью, щитовидкой, сердцем и гормонами. Эти моменты важны для обмена веществ. Лучше проконсультироваться с врачом

P.s. все эти вещи я хотел бы сказать себе самому в самом начале. Не претендую на профессионализм и не навязываю

Смотрите какую штуку из детства приобрел⁠ ⁠

Купил себе поиграть, лет 20 назад такой у меня был.

Пару месяцев назад я написала пост о том, как мы приняли у себя беженцев и что поимели с этого мероприятия. И тут время от времени в комментариях меня просят рассказать, что же у нас сейчас творится.
Я два месяца вjobывала без выходных, а тут вот внезапно появилось свободное время. Так что держите вторую историю о наших беженцах.

Для тех, кому влом читать предыдущую простыню, краткий пересказ: мы притащили в свой отель в Германии толпу беженцев, которые оказались по большому счету наглыми туристами, поимели проблем и головной боли.

Ее муж же все это время метался и говорил, что не скажет, где жена и что с ней. Дескать, обещал хранить тайну и пофиг, что она (а заодно и мы) должна сообщить информацию о новом месте жительства в ратушу. Пару дней спустя мы случайно увидели его едущим на машине по деревне. И решили прокатиться следом. Так мы узнали о том, куда же попала Валя.

Мы же поехали к главной сплетнице деревни, чтобы пожаловаться на неблагодарных беженцев. И поскольку дама по долгу службы много тусит в ратуше и может перепроверить сведения, настоящая история в итоге быстро распространилась по деревне.
Поход крестьян с вилами и факелами к нашему дому был предотвращен.

В итоге муж переехал к ней, что ему ещё оставалось. Это случилось пару недель спустя после её ухода от нас. Город же выдал им в другой деревне дом, подальше от нас.

Сейчас Валя с мужем и сыном живут в деревне, ездят на курсы немецкого вместе с оставшейся у нас студенткой. Там она, судя по слухам, дальше поливает нас грязью. Говорят, очень недовольна новым домом: глухая деревня, а ей хочется в город. Машина же у неё старенькая, добираться неудобно. Короче, мелковат жемчуг. Вроде даже пыталась где-то пройти практику, но работать жопку не поднимает. Младший успел походить в школу, пока каникулы и он вроде как с ней на курсах немецкого. Мужа лечат от рака.

Но у нас же остались ещё 4 студентика, как вы помните. А это уже другая история, о грузинах, других украинцах и моем личном солнышке. И поскольку теперь у меня есть время немного залипнуть на пикабу, запилю продолжение в ближайшие дни

Источник

Что такое ТЭЦ и как она работает (57 фото)

Однажды, когда мы въезжали в славный город Чебоксары, с восточного направления моя супруга обратила внимание на две огромные башни, стоящие вдоль шоссе. «А что это такое?» – спросила она.

Поскольку мне абсолютно не хотелось показать жене свою неосведомленность, я немного покопался в своей памяти и выдал победное: «Это ж градирни, ты что, не знаешь?». Она немного смутилась: «А для чего они нужны?» «Ну что-то там охлаждать, вроде бы». «А чего?». Потом смутился я, потому что совершенно не знал как выкручиваться дальше.


Может быть этот вопрос так и остался навсегда в памяти без ответа, но чудеса случаются. Через несколько месяцев после этого случая, вижу в своей френдленте пост о наборе блогеров, желающих посетить Чебоксарскую ТЭЦ-2, ту самую, что мы видели с дороги. Приходиться резко менять все свои планы, упустить такой шанс будет непростительно!

Так что же такое ТЭЦ?

Согласно Википедии ТЭЦ – сокращенное от теплоэлектроцентраль – это разновидность тепловой станции, которая производит не только электроэнергию, но и является источником тепла, в виде пара или горячей воды.

О том как все устроено, я расскажу ниже, а здесь можно посмотреть парочку упрощенных схем работы станции.


Итак, все начинается с воды. Поскольку вода (и пар, как её производное) на ТЭЦ является основным теплоносителем, перед тем как она попадет в котел, её необходимо предварительно подготовить. Для того, что бы в котлах не образовывалась накипь, на первом этапе, воду необходимо умягчить, а на втором, очистить её от всевозможных примесей и включений.

Происходит все это на территории химического цеха, в котором расположены все эти емкости и сосуды.



Вода перекачивается огромными насосами.

Работа цеха контролируется отсюда.




Качество воды проверяется в лаборатории. Здесь все по-серьезному…


Полученную здесь воду, в дальнейшем мы будем называть «Чистой водой».

Итак, с водой разобрались, теперь нам нужно топливо. Обычно это газ, мазут или уголь. На Чебоксарской ТЭЦ-2 основным видом топлива является газ, поступающий по магистральному газопроводу Уренгой – Помары – Ужгород. На многих станциях существует пункт подготовки топлива. Здесь природный газ, так же как и вода очищается от механических примесей, сероводорода и углекислого газа.

ТЭЦ – объект стратегический, работающий 24 часа в сутки и 365 дней в году. Поэтому здесь везде, и на всё, есть резерв. Топливо не является исключением. В случае отсутствия природного газа, наша станция может работать на мазуте, который хранится в огромных емкостях, расположенных через дорогу.

Теперь мы получили Чистую воду и подготовленное топливо. Следующий пункт нашего путешествия – котлотурбинный цех.

Состоит он из двух отделений. В первом находятся котлы. Нет, не так. В первом находятся КОТЛЫ. По другому написать, рука не поднимается, каждый, с двенадцатиэтажный дом. Всего на ТЭЦ-2 их пять штук.



Это сердце ТЭЦ, и здесь происходит основное действие. Газ, поступающий в котел, сгорает, выделяя сумасшедшее количество энергии. Сюда же подается «Чистая вода». После нагрева она превращается в пар, точнее в перегретый пар, имеющий температуру на выходе 560 градусов, а давление 140 атмосфер. Мы тоже назовем его «Чистый пар», потому что он образован из подготовленной воды.

Кроме пара, на выходе мы еще имеем выхлоп. На максимальной мощности, все пять котлов потребляют почти 60 кубометров природного газа в секунду! Чтобы вывести продукты сгорания, нужна недетская «дымовая» труба. И такая тоже имеется.

Трубу видно практически из любого района города, учитывая высоту 250 метров. Подозреваю, что это самое высокое строение в Чебоксарах.

Рядом находится труба чуть поменьше. Снова резерв.

Если ТЭЦ работает на угле, необходима дополнительная очистка выхлопа. Но в нашем случае этого не требуется, так как в качестве топлива используется природный газ.

В втором отделении котлотурбинного цеха находятся установки, вырабатывающие электроэнергию.

В машинном зале Чебоксарской ТЭЦ-2 их установлено четыре штуки, общей мощностью 460 МВт (мегаватт). Именно сюда подается перегретый пар из котельного отделения. Он, под огромным давлением направляется на лопатки турбины, заставляя вращаться тридцатитонный ротор, со скоростью 3000 оборотов в минуту.

Установка состоит из двух частей: собственно сама турбина, и генератор, вырабатывающий электроэнергию.




А вот как выглядит ротор турбины.



И турбины, и котлы, в случае аварийной ситуации можно остановить мгновенно. Для этого существуют специальные клапаны, способные перекрыть подачу пара или топлива за какие-то доли секунды.

Интересно, а есть такое понятие как промышленный пейзаж, или промышленный портрет? Здесь есть своя красота.

В помещении стоит страшный шум, и чтобы расслышать соседа приходиться сильно напрягать слух. К тому же очень жарко. Хочется снять каску и раздеться до футболки, но делать этого нельзя. По технике безопасности, одежда с коротким рукавом на ТЭЦ запрещена, слишком много горячих труб.

Основную часть времени цех пустой, люди здесь появляются один раз в два часа, во время обхода. А управление работой оборудования ведется с ГрЩУ (Групповые щиты управления котлами и турбинами).

Вот так выглядит рабочее место дежурного.







Итого, после котлотурбинного цеха, на выходе мы имеем электроэнергию и частично остывший и потерявший часть давления пар. С электричеством вроде бы попроще. На выходе с разных генераторов напряжение может быть от 10 до 18 кВ (киловольт). С помощью блочных трансформаторов оно повышается до 110 кВ, а дальше электроэнергию можно передавать на большие расстояния с помощью ЛЭП (линий электропередач).

Оставшийся «Чистый пар» отпускать на сторону невыгодно. Так как он образован из «Чистой воды», производство которой довольно сложный и затратный процесс, его целесообразней охладить и вернуть обратно в котел. И так по замкнутому кругу. Зато с его помощью и с помощью теплообменников можно нагреть воду или произвести вторичный пар, которые спокойно продавать сторонним потребителям.

В общем-то именно таким образом мы с вами получаем тепло и электричество в свои дома, имея привычный комфорт и уют.

Ах, да. А для чего же все-таки нужны градирни?

Оказывается, все очень просто. Чтобы охладить оставшийся «Чистый пар», перед новой подачей в котел, используются все те же теплообменники. Охлаждается он при помощи технической воды, на ТЭЦ-2 ее берут прямо с Волги. Она не требует какой-то специальной подготовки и также может использоваться повторно. После прохождения теплообменника, вода превращается в пар, который остывает в градирнях, конденсирует, и снова превращается в воду. С градирен вода уходит по специальному каналу, после чего, с помощью насосной станции отправляется на повторное использование.

Одним словом, градирни нужны, чтобы охлаждать пар, который охлаждает другой пар. Простите за тавтологию…


Вся работа ТЭЦ, контролируется из главного щита управления.






На этом почти все. В завершение осталось немного фотографий станции.

Это старая, уже не рабочая труба. Скорее всего скоро ее снесут.

Источник

Блог об энергетике

энергетика простыми словами

Схема тепловой электрической станции (ТЭС/ТЭЦ)

Тепловая электрическая станция (рисунок общего вида)

1 – электрический генератор; 2 – паровая турбина; 3 – пульт управления; 4 – деаэратор; 5 и 6 – бункеры; 7 – сепаратор; 8 – циклон; 9 – котел; 10 – поверхность нагрева (теплообменник); 11 – дымовая труба; 12 – дробильное помещение; 13 – склад резервного топлива; 14 – вагон; 15 – разгрузочное устройство; 16 – конвейер; 17 – дымосос; 18 – канал; 19 – золоуловитель; 20 – вентилятор; 21 – топка; 22 – мельница; 23 – насосная станция; 24 – источник воды; 25 – циркуляционный насос; 26 – регенеративный подогреватель высокого давления; 27 – питательный насос; 28 – конденсатор; 29 – установка химической очистки воды; 30 – повышающий трансформатор; 31 – регенеративный подогреватель низкого давления; 32 – конденсатный насос.

На схеме, представленной ниже, отображен состав основного оборудования тепловой электрической станции и взаимосвязь ее систем. По этой схеме можно проследить общую последовательность технологических процессов протекающих на ТЭС.

Обозначения на схеме ТЭС:

Описание технологической схемы ТЭС:

Обобщая все вышеописанное, получаем состав тепловой электростанции:

Топливное хозяйство в зависимости от вида используемого на станции топлива включает приемно-разгрузочное устройство, транспортные механизмы, топливные склады твердого и жидкого топлива, устройства для предвари-тельной подготовки топлива (дробильные установки для угля). В состав ма-зутного хозяйства входят также насосы для перекачки мазута, подогреватели мазута, фильтры.

Подготовка твердого топлива к сжиганию состоит из размола и сушки его в пылеприготовительной установке, а подготовка мазута заключается в его подогреве, очистке от механических примесей, иногда в обработке спецприсадками. С газовым топливом все проще. Подготовка газового топлива сводится в основном к регулированию давления газа перед горелками котла.

Необходимый для горения топлива воздух подается в топочное пространство котла дутьевыми вентиляторами (ДВ). Продукты сгорания топлива — дымовые газы — отсасываются дымососами (ДС) и отводятся через дымовые трубы в атмосферу. Совокупность каналов (воздуховодов и газоходов) и различных элементов оборудования, по которым проходит воздух и дымовые газы, образует газовоздушный тракт тепловой электростанции (теплоцентрали). Входящие в его состав дымососы, дымовая труба и дутьевые вентиляторы составляют тягодутьевую установку. В зоне горения топлива входящие в его состав негорючие (минеральные) примеси претерпевают химико-физические превращения и удаляются из котла частично в виде шлака, а значительная их часть выносится дымовыми газами в виде мелких частиц золы. Для защиты атмосферного воздуха от выбросов золы перед дымососами (для предотвращения их золового износа) устанавливают золоуловители.

Шлак и уловленная зола удаляются обычно гидравлическим способом на золоотвалы.

При сжигании мазута и газа золоуловители не устанавливаются.

При сжигании топлива химически связанная энергия превращается в тепловую. В результате образуются продукты сгорания, которые в поверхностях нагрева котла отдают теплоту воде и образующемуся из нее пару.

Совокупность оборудования, отдельных его элементов, трубопроводов, по которым движутся вода и пар, образуют пароводяной тракт станции.

В котле вода нагревается до температуры насыщения, испаряется, а образующийся из кипящей котловой воды насыщенный пар перегревается. Из котла перегретый пар направляется по трубопроводам в турбину, где его тепловая энергия превращается в механическую, передаваемую на вал турбины. Отработавший в турбине пар поступает в конденсатор, отдает теплоту охлаждающей воде и конденсируется.

На современных ТЭС и ТЭЦ с агрегатами единичной мощностью 200 МВт и выше применяют промежуточный перегрев пара. В этом случае турбина имеет две части: часть высокого и часть низкого давления. Отработавший в части высокого давления турбины пар направляется в промежуточный перегреватель, где к нему дополнительно подводится теплота. Далее пар возвращается в турбину (в часть низкого давления) и из нее поступает в конденсатор. Промежуточный перегрев пара увеличивает КПД турбинной установки и повышает надежность ее работы.

Из конденсатора конденсат откачивается конденсационным насосом и, пройдя через подогреватели низкого давления (ПНД), поступает в деаэратор. Здесь он нагревается паром до температуры насыщения, при этом из него выделяются и удаляются в атмосферу кислород и углекислота для предотвращения коррозии оборудования. Деаэрированная вода, называемая питательной, насосом подается через подогреватели высокого давления (ПВД) в котел.

Конденсат в ПНД и деаэраторе, а также питательная вода в ПВД подогреваются паром, отбираемым из турбины. Такой способ подогрева означает возврат (регенерацию) теплоты в цикл и называется регенеративным подогревом. Благодаря ему уменьшается поступление пара в конденсатор, а следовательно, и количество теплоты, передаваемой охлаждающей воде, что приводит к повышению КПД паротурбинной установки.

Совокупность элементов, обеспечивающих конденсаторы охлаждающей водой, называется системой технического водоснабжения. К ней относятся: источник водоснабжения (река, водохранилище, башенный охладитель — градирня), циркуляционный насос, подводящие и отводящие водоводы. В конденсаторе охлаждаемой воде передается примерно 55% теплоты пара, поступающего в турбину; эта часть теплоты не используется для выработки электроэнергии и бесполезно пропадает.

Эти потери значительно уменьшаются, если отбирать из турбины частично отработавший пар и его теплоту использовать для технологических нужд промышленных предприятий или подогрева воды на отопление и горячее водоснабжение. Таким образом, станция становится теплоэлектроцентралью (ТЭЦ), обеспечивающей комбинированную выработку электрической и тепловой энергии. На ТЭЦ устанавливаются специальные турбины с отбором пара — так называемые теплофикационные. Конденсат пара, отданного тепловому потребителю, возвращается на ТЭЦ насосом обратного конденсата.

На ТЭС существуют внутренние потери пара и конденсата, обусловленные неполной герметичностью пароводяного тракта, а также невозвратным расходом пара и конденсата на технические нужды станции. Они составляют приблизительно 1 — 1,5% от общего расхода пара на турбины.

На ТЭЦ могут быть и внешние потери пара и конденсата, связанные с отпуском теплоты промышленным потребителям. В среднем они составляют 35 — 50%. Внутренние и внешние потери пара и конденсата восполняются предварительно обработанной в водоподготавливающей установке добавочной водой.

Таким образом, питательная вода котлов представляет собой смесь турбинного конденсата и добавочной воды.

Электротехническое хозяйство станции включает электрический генератор, трансформатор связи, главное распределительное устройство, систему электроснабжения собственных механизмов электростанции через трансформатор собственных нужд.

Система управления осуществляет сбор и обработку информации о ходе технологического процесса и состоянии оборудования, автоматическое и дистанционное управление механизмами и регулирование основных процессов, автоматическую защиту оборудования.

Источник: Полещук И.З., Цирельман Н.М. Введение в теплоэнергетику: Учебное пособие пособие / Уфимский государственный авиационный технический университет. – Уфа, 2003.

Источник

Принцип работы ТЭЦ

Интерактивное приложение «Как работает ТЭЦ»

Чтобы газ лучше горел, в котлах установлены тягодутьевые механизмы. В котел подается воздух, который служит окислителем в процессе сгорания газа. Для снижения уровня шума механизмы снабжены шумоглушителями. Образовавшиеся при горении топлива дымовые газы отводятся в дымовую трубу и рассеиваются в атмосфере.

Раскаленный газ устремляется по газоходу и нагревает воду, проходящую по специальным трубкам котла. При нагревании вода превращается в перегретый пар, который поступает в паровую турбину. Пар поступает внутрь турбины и начинает вращать лопатки турбины, которые связаны с ротором генератора. Энергия пара превращается в механическую энергию. В генераторе механическая энергия переходит в электрическую, ротор продолжает вращаться, создавая в обмотках статора переменный электрический ток.

Через повышающий трансформатор и понижающую трансформаторную подстанцию электроэнергия по линиям электропередач поступает потребителям. Отработавший в турбине пар направляется в конденсатор, где превращается в воду и возвращается в котел. На ТЭЦ вода движется по кругу. Градирни предназначены для охлаждения воды. На ТЭЦ используются вентиляторные и башенные градирни. Вода в градирнях охлаждается атмосферным воздухом. В результате выделяется пар, который мы и видим над градирней в виде облаков. Вода в градирнях под напором поднимается вверх и водопадом падает вниз в аванкамеру, откуда поступает обратно на ТЭЦ. Для снижения капельного уноса градирни оснащены водоуловителями.

Водоснабжение осуществляется от Москвы-реки. В здании химводоочистки вода очищается от механических примесей и поступает на группы фильтров. На одних она подготавливается до уровня очищенной воды для подпитки теплосети, на других — до уровня обессоленной воды и идет на подпитку энергоблоков.

Цикл, используемый для горячего водоснабжения и теплофикации, также замкнутый. Часть пара из паровой турбины направляется в водонагреватели. Далее горячая вода направляется в тепловые пункты, где происходит теплообмен с водой, поступающей из домов.

Высококлассные специалисты « Мосэнерго » круглосуточно поддерживают процесс производства, обеспечивая огромный мегаполис электроэнергией и теплом.

Как работает парогазовый энергоблок

Источник

Тепловые электростанции (ТЭЦ, КЭС): разновидности, типы, принцип работы, топливо

Тепловые электростанции могут быть с паровыми и газовыми турбинами, с двигателями внутреннего сгорания. Наиболее распространены тепловые станции с паровыми турбинами, которые в свою очередь подразделяются на: конденсационные (КЭС) — весь пар в которых, за исключением небольших отборов для подогрева питательной воды, используется для вращения турбины, выработки электрической энергии;теплофикационные электростанции — теплоэлектроцентрали (ТЭЦ), являющиеся источником питания потребителей электрической и тепловой энергии и располагающиеся в районе их потребления.

Особенности

Вот что такое ТЭЦ. Расшифровка понятия вам уже знакома. Но какие же особенности имеет данная разновидность электростанций? Ведь неслучайно же их выделяют в отдельную категорию!?

Дело в том, что они вырабатывают не только электроэнергию, но и тепло, которое подается потребителям в виде горячей воды и пара. Нужно заметить, что электричество является побочным продуктом, так как пар, который подается в системы отопления, сперва вращает турбины генераторов. Комбинирование двух предприятий (котельной и электростанции) хорошо тем, что удается значительно сократить потребление топлива.

Впрочем, это же приводит к довольно незначительному «ареалу распространения» ТЭЦ. Расшифровка проста: так как от станции подается не только электричество, которое с минимальными потерями можно транспортировать на тысячи километров, но и нагретый теплоноситель, их нельзя располагать на значительном удалении от населенного пункта. Неудивительно, что практически все ТЭЦ построены в непосредственной близости от городов, жителей которых они отапливают и освещают.

Преимущества ТЭС

ТЭС — это, таким образом, станция, основным типом оборудования на которой являются турбины и генераторы. К плюсам таких комплексов относят в первую очередь:

Также большим плюсом таких станций считается то, что построены они могут быть в любом нужном месте, вне зависимости от наличия топлива. Уголь, мазут и т. д. могут транспортироваться на станцию автомобильным или железнодорожным транспортом.

Еще одним преимуществом ТЭС является то, что они занимают очень малую площадь в сравнении с другими типами станций.

Экологическое значение

Благодаря тому, что при постройке такой электростанции удается избавиться от многих старых городских котельных, которые играют чрезвычайно негативную роль в экологическом состоянии района (огромное количество копоти), чистоту воздуха в городе порой удается повысить на порядок. Кроме того, новые ТЭЦ позволяют ликвидировать завалы мусора на городских свалках.
Новейшее очистительное оборудование позволяет эффективно очищать выброс, а энергетическая эффективность такого решения оказывается чрезвычайно велика. Так, выделение энергии от сжигания тонны нефти идентично тому ее объему, которое выделяется при утилизации двух тонн пластика. А уж этого «добра» хватит на десятки лет вперед!

Чаще всего строительство ТЭЦ предполагает использование ископаемого топлива, о чем мы уже говорили выше. Впрочем, в последние годы планируется создание атомных станций, которые будут монтироваться в условиях труднодоступных регионов Крайнего Севера. Так как подвоз топлива туда исключительно затруднен, атомная энергетика является единственным надежным и постоянным источником энергии.

Какими они бывают?

Бывают ТЭЦ (фото которых есть в статье) промышленные и «бытовые», отопительные. Как несложно догадаться из названия, промышленные электростанции обеспечивают электричеством и теплом крупные производственные предприятия.

Зачастую строятся еще на этапе возведения завода, составляя вместе с ним единую инфраструктуру. Соответственно, «бытовые» разновидности возводятся неподалеку от спальных микрорайонов города. В промышленных ТЭЦ тепло передается в виде горячего пара (не больше 4-5 км), в случае отопительных – при помощи горячей воды (20-30 км).

Сведения об оборудовании станций

Основным оборудованием этих предприятий являются турбинные агрегаты, которые переводят механическую энергию в электричество, и котлы, ответственные за выработку пара, который вращает маховики генераторов. В состав турбинного агрегата входит как сама турбина, так и синхронный генератор. Трубины с противодавлением 0,7—1,5 Мн/м2 ставят на те ТЭЦ, которые снабжают теплом и энергией промышленные объекты. Модели же с давлением 0,05—0,25 Мн/м2 служат для обеспечения бытовых потребителей.

Математические модели и методы, используемые в задачах управления ТЭС

Как известно, технологический процесс на ТС заключается в поэтапном преобразовании различных видов энергии. Технологический процесс имеет особенность — конечный продукт — электроэнергия — не подлежит складированию. Косвенным показателем соответствия между паропроизводительностью котла мощностью турбины служит давление перегретого пара.

Современные ТЭС делятся на два типа:

Для описания технологических процессов и формирования критериев управления составляются математические модели

. Их изображают в форме уравнений.

В качестве объекта управления, характеризующего технологический процесс на ТЭС в целом, обычно выбирают типичный энергоблок. Технологический процесс, протекающий в таком блоке, можно представить в виде двух последовательных процессов: в паровом котле и турбогенераторе.

Вопросы КПД

В принципе, все выработанное тепло можно использовать полностью. Вот только количество электроэнергии, которое вырабатывается на ТЭЦ (расшифровка этого термина вам уже известна), напрямую зависит от тепловой нагрузки. Проще говоря, в весенне-летний период ее выработка снижается едва ли не до нуля. Таким образом, установки с противодавлением используются только для снабжения промышленных мощностей, у которых величина потребления более-менее равномерна на протяжении всего периода.

Установки конденсирующего типа

В этом случае для снабжения потребителей теплом используется лишь так называемый «пар отбора», а все остальное тепло зачастую попросту теряется, рассеиваясь в окружающей среде. Чтобы снизить потери энергии, такие ТЭЦ должны работать с минимальным выпуском тепла в конденсирующую установку.

Впрочем, еще со времен СССР строятся такие станции, в которых конструктивно предусмотрен гибридный режим: они могут работать как обычные конденсационные ТЭЦ, но их турбинный генератор вполне допускает функционирование в режиме противодавления.

Как работают ТЭС на угольном топливе

Для того чтобы станция работала непрерывно, по железнодорожным путям постоянно привозят уголь, который разгружается при помощи специальных разгрузочных устройств. Далее имеются такие элементы, как транспортерные ленты, по которым разгруженный уголь подается на склад. Далее топливо поступает в дробильную установку. При необходимости есть возможность миновать процесс поставки угля на склад, и передавать его сразу к дробилкам с разгрузочных устройств. После прохождения этого этапа раздробленное сырье поступает в бункер сырого угля. Следующий шаг — это поставка материала через питатели в пылеугольные мельницы. Далее угольная пыль, используя пневматический способ транспортировки, подается в бункер угольной пыли. Проходя этот путь, вещество минует такие элементы, как сепаратор и циклон, а из бункера уже поступает через питатели непосредственно к горелкам. Воздух, проходящий сквозь циклон, засасывается мельничным вентилятором, после чего подается в топочную камеру котла.

Далее движение газа выглядит примерно следующим образом. Летучее вещество, образовавшееся в камере топочного котла, проходит последовательно такие устройства, как газоходы котельной установки, далее, если используется система промежуточного перегрева пара, газ подается в первичный и вторичный пароперегреватель. В этом отсеке, а также в водяном экономайзере газ отдает свое тепло на разогрев рабочего тела. Далее установлен элемент, называющийся воздухоперегревателем. Здесь тепловая энергия газа используется для подогрева поступающего воздуха. После прохождения всех этих элементов, летучее вещество переходит в золоуловитель, где очищается от золы. После этого дымовые насосы вытягивают газ наружу и выбрасывают его в атмосферу, использую для этого газовую трубу.

«Тепловые» разновидности ТЭЦ

Как вы уже могли понять, выработка тепла на такого рода электростанциях отличается крайней неравномерностью на протяжении года. В идеальном случае около 50% горячей воды или пара идет на обогрев потребителей, а весь остальной теплоноситель используется для выработки электричества. Именно так работает Юго-Западная ТЭЦ в Северной столице.
Отпуск тепла в большинстве случаев выполняется по двум схемам. Если используется открытый вариант, то горячий пар от турбин идет непосредственно к потребителям. В случае если была выбрана закрытая схема работы, теплоноситель подается после прохождения теплообменников. Выбор схемы определяется исходя из многих факторов. В первую очередь учитывается расстояние от обеспечиваемого теплом и электричеством объекта, количество населения и сезон. Так, Юго-Западная ТЭЦ в Петербурге работает по закрытой схеме, так как она обеспечивает большую эффективность.

ТЭС и ТЭЦ: различия

Часто люди путают эти два понятия. ТЭЦ, по сути, как мы выяснили, является одной из разновидностей ТЭС. Отличается такая станция от других типов ТЭС прежде всего тем, что часть вырабатываемой ею тепловой энергии идет на бойлеры, установленные в помещениях для их обогрева или же для получения горячей воды.

Также люди часто путают названия ГЭС и ГРЭС. Связано это прежде всего со сходством аббревиатур. Однако ГЭС принципиально отличается от ГРЭС. Оба этих вида станций возводятся на реках. Однако на ГЭС, в отличие от ГРЭС, в качестве источника энергии используется не пар, а непосредственно сам водяной поток.

Характеристики используемого топлива

Может использоваться твердое, жидкое и газообразное топливо. Так как ТЭЦ зачастую строятся в непосредственной близости от крупных населенных пунктов и городов, зачастую приходится использовать достаточно ценные его виды, газ и мазут. Применение же в качестве такового угля и мусора в нашей стране достаточно ограниченно, так как далеко не на всех станциях установлено современное эффективное воздухоочистительное оборудование.

Чтобы очистить выхлоп установок, используются специальные уловители твердых частиц. Чтобы рассеивать твердые частицы в достаточно высоких слоях атмосферы, строят трубы высотой в 200—250 метров. Как правило, все теплоэлектроцентрали (ТЭЦ) стоят на достаточно большом расстоянии от источников водоснабжения (реки и водохранилища). А потому используется искусственные системы, включающие в свой состав градирни. Прямоточное снабжение водой встречается крайне редко, в весьма специфичных условиях.

Какие предъявляются требования к ТЭС

ТЭС — это тепловая электрическая станция, на которой выработка электроэнергии и ее потребление производятся одномоментно. Поэтому такой комплекс должен полностью соответствовать ряду экономических и технологических требований. Это обеспечит бесперебойное и надежное обеспечение потребителей электроэнергией. Так:

Особенности газовых станций

Особняком стоят газовые ТЭЦ. Теплоснабжение потребителей осуществляется не только за счет энергии, которая вырабатывается при сжигании сжиженного газа, но и при утилизации тепла газов, которые при этом образуются. КПД таких установок чрезвычайно высоко. В некоторых случаях в качестве ТЭЦ могут использоваться и атомные станции. Это особенно распространено в некоторых арабских странах.
Там эти станции играют сразу две роли: обеспечивают снабжение населения электроэнергией и технической водой, так как попутно исполняют функции опреснителей морской воды. А сейчас рассмотрим основные ТЭЦ нашей страны и ближнего зарубежья.

Новые технологии сжигания угля

КПД современных ТЭЦ ограничен 34 %. Абсолютное большинство тепловых электростанций до сих пор работают на угле, что объясняется весьма просто — запасы угля на Земле по-прежнему громадны, поэтому доля ТЭС в общем объеме выработанной электроэнергии составляет около 25 %.

Процесс сжигания угля многие десятилетия остается практически неизменным. Однако и сюда пришли новые технологии.

Метод «oxyfuel capture»

Здесь также при сжигании угля в качестве окислителя используется чистый кислород. Только в отличие от предыдущего метода в момент сгорания образуется пар, приводящий турбину во вращение. Затем из дымовых газов удаляются зола и оксиды серы, производится охлаждение и конденсация. Оставшийся углекислый газ под давлением 70 атмосфер переводится в жидкое состояние и помещается под землю.

Метод «pre-combustion»

Уголь сжигается в «обычном» режиме – в котле в смеси с воздухом. После этого удаляется зола и SO2 – оксид серы. Далее происходит удаление СО2 с помощью специального жидкого абсорбента, после чего он утилизируется путем захоронения.

Юго-Западная, Санкт-Петербург

В нашей стране известностью пользуется Западная ТЭЦ, которая расположена в Санкт-Петербурге. Зарегистрирована как ОАО «Юго-Западная ТЭЦ». Строительство этого современного объекта преследовало сразу несколько функций:

Но эта станция известна еще и тем, что одной из первых в России стала соответствовать строжайшим экологическим требованиям. Для нового предприятия городское правительство выделило площадь более 20 Га. Дело в том, что под строительство была отведена резервная площадь, оставшаяся от Кировского района. В тех краях был старый сборник золы от ТЭЦ-14, а потому район был не пригоден для строительства жилья, но чрезвычайно удачно расположен.

Запуск состоялся в конце 2010 года, причем на церемонии присутствовало практически все руководство города. В строй были введены две новейшие автоматические котельные установки.

Главное – электричество

Обозначение «ГРЭС» – пережиток советского индустриального мегапроекта, на начальном этапе которого, в рамках плана ГОЭЛРО, решалась задача ликвидации дефицита, прежде всего, электрической энергии. Расшифровывается оно просто – «государственная районная электрическая станция». Районами в СССР называли территориальные объединения (промышленности с населением), в которых можно было организовать единое энергоснабжение. И в узловых географических точках, обычно вблизи крупных месторождений сырья, которое можно было использовать в качестве топлива, и ставили ГРЭС. Впрочем, газ на такие станции можно подавать и по трубопроводам, а уголь, мазут и другие виды топлива завозить по железной дороге. А на Березовскую ГРЭС в красноярском Шарыпово уголь вообще приходит по 14-километровому конвейеру.

В современном понимании ГРЭС – это конденсационная электростанция (КЭС), по сравнению с ТЭЦ, очень мощная. Ведь главная задача такой станции – выработка электроэнергии, причем в базовом режиме (то есть равномерно в течение дня, месяца или года). Поэтому ГРЭС, как правило, расположены вдали от крупных городов – благодаря линиям электропередач такие объекты генерации работают на всю энергосистему. И даже на экспорт – как, например, Гусиноозерская ГРЭС в Бурятии, с момента своего запуска в 1976 году обеспечивающая львиную долю поставок в Монголию. И выполняющая для этой страны роль «горячего резерва».

В то же время на других ГРЭС, входящих в СГК – например, на Томь-Усинской (1345,4 МВт) и Беловской (1260 МВт) в Кузбассе, а также на Назаровской (1308 МВт) в Красноярском крае – 97% сжигаемого угля идет на генерацию электричества. И всего 3% – на выработку тепла. И такая же картина, за редким исключением – практически на любой другой ГРЭС.

Алексей Кутырев начальник управления эксплуатации ТЭС Кузбасского филиала

«Для ТЭЦ электроэнергия, в отличие от ГРЭС – продукт побочный, такие станции в СССР и в России работают, прежде всего, для подогрева теплоносителя – и вырабатывают тепло, которое потом идет в жилые дома или на промышленные предприятия в виде пара. А сколько получается в итоге электроэнергия – не так уж и важно. Важно – выдать нужные гигакалории, чтобы потребителям, в основном – населению, было комфортно»

Крупнейшей в России ГРЭС и третьей в мире тепловой станцией является Сургутская ГРЭС-2(входит в «Юнипро») – ее мощность 5657,1 МВт (мощнее в нашей стране – только две ГЭС, Саяно-Шушенская и Красноярская). При довольно приличном КИУМ более 64,5% эта станция выработала в 2021 году почти 32 млрд кВт*часов электрической энергии. Эта ГРЭС работает на попутном нефтяном и природном газе. Крупнейшей же по мощности ГРЭС в стране, работающей на твердом топливе (угле), является Рефтинская — она расположена в 100 км от Екатеринбурга. 3,8 ГВт электрической мощности позволяют вырабатывать объемы, покрывающие 40% потребности всей Свердловской области. В качестве основного топлива на станции используется экибастузский каменный уголь.

Кемеровская ГРЭС давно перепрофилирована в классическую теплоэлектроцентраль, ей оставлено лишь историческое название – ГРЭС.

Мурманская

Город Мурманск известен как база нашего флота на Балтийском море. Но еще он характеризуется крайней суровостью климатических условий, что накладывает определенные требования на его энергетическую систему. Неудивительно, что Мурманская ТЭЦ во многом является совершенно уникальным техническим объектом даже в масштабах всей страны.

Она была введена в эксплуатацию еще в 1934 году, и с тех пор продолжает исправно снабжать жителей города теплом и электроэнергией. Впрочем, в первые пять лет Мурманская ТЭЦ являлась обычной электростанцией. Первые 1150 метров теплотрассы были проложены только в 1939 году. Дело в запущенной Нижне-Туломской ГЭС, которая практически полностью перекрывала потребности города в электричестве, а потому появилась возможность высвободить часть тепловой выработки для отопления городских домов.

Станция характерна тем, что весь год работает в сбалансированном режиме, так как ее тепловая и «энергетическая» выработки приблизительно равны. Впрочем, в условиях полярной ночи ТЭЦ в некоторые пиковые моменты начинает использовать большую часть топлива именно для выработки электроэнергии.

В приоритете – тепло

Принципиальное отличие ТЭЦ от ГРЭС, при том что все это котлотурбинные и паротурбинные электростанции — разные типы турбин. На теплоэлектроцентралях ставят теплофикационные турбины марки «Т», отличие которых от конденсационных турбин типа «К» (которые работают на ГРЭС) – наличие регулируемых отборов пара. В дальнейшем он направляется, например, к подогревателям сетевой воды, откуда она идет в батареи квартир или в краны с горячей водой. Наибольшее распространение в нашей стране исторически получили турбины Т-100, так называемые «сотки». Но работают на ТЭЦ и противодавленческие турбины типа «Р», которые производят технологический пар (у них нет конденсатора и пар, после того, как выработал электроэнергию в проточной части, идет напрямую промышленному потребителю). Бывают и турбины типа «ПТ», которые могут работать и на промышленность, и на теплофикацию.

В турбинах типа «К» процесс расширения пара в проточной части заканчивается его кондесацией (что позволяет получать на одной установке большую мощность – до 1,6 ГВт и более).

Алексей Кутырев начальник управления эксплуатации ТЭС Кузбасского филиала

«Для ТЭЦ электроэнергия, в отличие от ГРЭС – продукт побочный, такие станции в СССР и в России работают, прежде всего, для подогрева теплоносителя – и вырабатывают тепло, которое потом идет в жилые дома или на промышленные предприятия в виде пара. А сколько получается в итоге электроэнергия – не так уж и важно. Важно – выдать нужные гигакалории, чтобы потребителям, в основном – населению, было комфортно»

В отопительный сезон ТЭЦ работают по так называемому «тепловому графику» – поддерживают температуру сетевой воды в магистрали в зависимости от температуры наружного воздуха. В этом режиме ТЭЦ могут нести и базовую нагрузку по электроэнергии, демонстрируя, кстати, очень высокие коэффициенты использования установленной мощности (КИУМ). По электрическому графику ТЭЦ обычно работают в теплые месяцы года, когда отборы на теплофикацию с турбин отключаются. ГРЭС же работают исключительно по электрическому графику.

Случается, что теплоэлектроцентрали вообще не производят электрической энергии – хотя таких сейчас и меньшинство. Связано это с тем, что в отличие от гигакалорий, стоимость которых жестко регулируются государством, киловатты в России являются рыночным товаром. В этих условиях даже те ТЭЦ, что ранее не работали на оптовый рынок электроэнергии и мощности, постарались на него выйти. В структуре СГК, например, такой путь прошла Красноярская ТЭЦ-3, до марта 2012 года вырабатывавшая только тепловую энергию. Но с 1 марта того года на ней ввели в строй первый угольный энергоблок в России на 208 МВт, построенный в рамках ДПМ. С тех пор эта станция вообще стала образцово-показательной в СГК по энергоэффективности и экологичности.

Красноярская ТЭЦ-3 до марта 2012 года вырабатывала только тепловую энергию. А сейчас является образцово-показательной в СГК по энергоэффективности и экологичности.

Крупнейшие ТЭЦ в России работают на газе и находятся под крылом «Мосэнерго». Самой мощной, вероятно, можно считать ТЭЦ-26, расположенную в московском районе Бирюлево Западное – по крайней мере, по показателю электрической мощности 1841 МВт она опережает все другие ТЭЦ страны. Эта электростанция обеспечивает централизованное теплоснабжение промышленных предприятий, общественных и жилых зданий с населением более 2 млн человек в районах Чертаново, Ясенево, Бирюлево и Марьино. Тепловая мощность у этой ТЭЦ хоть и высока (4214 Гкал/час), но не является рекордной. У ТЭЦ-21 того же «Мосэнерго» мощность по теплу выше – 4918 Гкал/час, хотя по электроэнергии она немногим уступает «коллеге» (1,76 ГВт).

Новополоцкая станция, Белоруссия

Проектирование и строительство этого объекта началось в августе 1957 года. Новая Новополоцкая ТЭЦ должна была решить вопрос не только теплоснабжения города, но и обеспечения электричеством строившегося в том же районе нефтеперерабатывающего завода. В марте 1958 года проект был окончательно подписан, одобрен и утвержден.

Первую очередь ввели в эксплуатацию в 1966 году. Вторая была запущена в 1977 году. Тогда же Новополоцкая ТЭЦ была в первый раз модернизирована, ее пиковую мощность увеличили до 505 МВт, а чуть позже заложили третью очередь строительства, завершенную в 1982 году. В 1994 г. станция была переведена на сжиженный природный газ.

К настоящему моменту в модернизацию предприятия уже вложено порядка 50 миллионов американских долларов. Благодаря столь внушительным денежным вливаниям предприятие не только было полностью переведено на газ, но и получило огромное количество совершенно нового оборудования, которое позволит станции прослужить еще десятки лет.

Выводы

Как ни странно, но на сегодняшний день именно устаревшие ТЭЦ являются действительно универсальными и перспективными станциями. Используя современные нейтрализаторы и фильтры, нагревать воду можно, сжигая практически весь мусор, который производит населенный пункт. При этом достигается тройная выгода:

Кроме того, в прибрежных районах вполне реально строительство ТЭЦ, которые одновременно будут являться опреснителями морской воды. Такая жидкость вполне пригодна для полива, для животноводческих комплексов и промышленных предприятий. Словом, настоящая технология будущего!

Источник
