какая резьба на каретке велосипеда левая или правая
Как снять каретку под квадрат, octalink и ISIS с велосипеда
Начнем с того, что прежде чем снимать каретку под квадрат, Octalink, ISIS с велосипеда у нас должны быть сняты шатуны иначе к каретке не подобраться.
Обратите внимание, что прежде чем покупать новую каретку для замены старой вам нужно узнать длину вала каретки. А длину не померить, если вы не снимите шатуны и систему или не открутите каретку полностью.
Откручиваем каретку с помощью специнструмента
Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.
Для этого нам потребуется съемник для кареток:
Этот съемник подходит под гаечный ключ на 24 и имеет сквозное отверстие
Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.
Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:
Болт и проставка для прижимания съемника к каретке
1. Устанавливаем съемник на каретку
Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?
Откручивать следует начинать с левой чашки, так как левая чашка поджимает каретку и поэтому правую чашку будет выкрутить заметно труднее.
2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).
Откручиваем левую чашку каретки. Под мой съемник подходит ключ на 24.
2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.
Правую чашку откручиваю по часовой стрелке и вынимаю сам картридж
Подготовка к установке новой каретки
Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.
Установка каретки в раму
После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.
На каретке видно, что она под стакан рамы 68 мм и имеет правую и левую сторону
Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.
Видео как откручивать каретку под квадрат:
Как снять каретку без съемника?
Хотелось бы мне написать ответ на этот вопрос, что «никак», но на самом деле есть несколько варварских способов, которые не гарантируют результата и могут повредить ваш велосипед. Если вы готовы рискнуть и не хотите покупать специальный ключ, то приступим:
1. Большой разводной ключ. Берем разводной ключ и сильно обхватываем чашку каретки. Крутим в сторону кручения педалей и надеемся, что ключ удержит чашку и вы ее открутите.
2. Зубило (отвертка) и молоток. Упираемся зубилом в шлицы каретки и бьем как следует пока чашка не сдвинется с места.
После проделанной работы вы вряд ли уже сможете воспользоваться съемником и каретку останется только высверливать из рамы или оставить ее там навсегда. Поэтому купите себе съемник или обратитесь в веломастерскую.
Совместимость резьбы на педалях и шатунах велосипеда
При замене велопедалей внезапно может возникнуть один очень неожиданный момент – резьба на оси педали и в шатуне, в который она вкручивается, могут не подойти друг к другу. И связано это не с тем, что резьба на правой и левой педали различная, а с характеристиками самой резьбы.
Чаще всего такие моменты возникают с велосипедами, произведенными в СССР, и попытками поставить на них новые педали.
С чем это связано мы и попробуем сейчас разобраться.
Прежде всего определимся с тем какая вообще бывает резьба на велопедалях.
Существует три стандарта резьбы на оси педалей:
Внешне первый и второй стандарты 9/16″×20tpi и М14×1,25мм самой резьбы вообще очень трудно отличить. Да и «американский» полудюймовый не сильно заметно отличается от остальных. Не каждый сможет на глаз различить диаметры резьбы в 13 и 14 мм, не говоря уже о 14 и 14,29 мм. Более менее можно отличать сами педали (современные и советские) по конструкционным особенностям нарезки резьбы на оси.

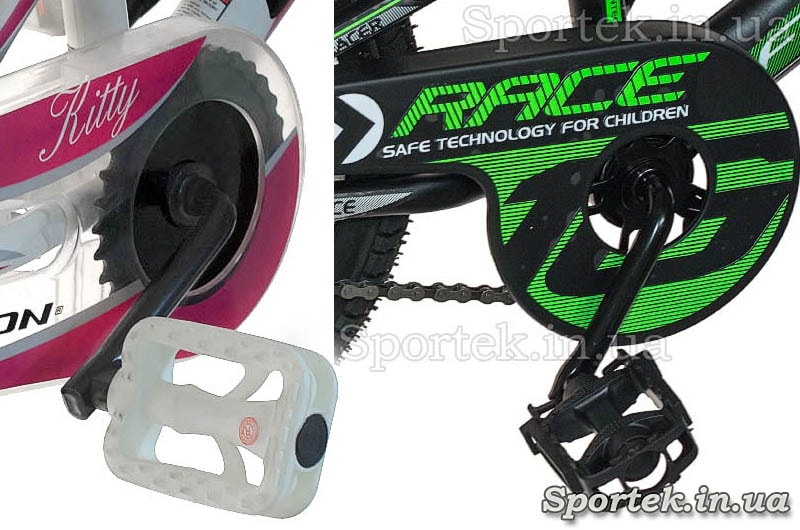

Хочется обратить особое внимание на педали для детских велосипедов. На них часто даже нет шатунов, а вместо них используется стальная изогнутая трубка. Помните, что в них как раз «американский» стандарт в 12,7 мм, хотя на сайтах и в велосипедных магазинах часто пишут: «Диаметр оси педали:13 мм» или «Диаметр оси полдюйма».
Теперь, что касается взаимозаменяемости педалей от разных типов велосипедов:
1. Поставить современную педаль в советский велосипед
Современная педаль с резьбой 9/16″×20tpi (14.29 мм × 1.27 мм) не входит в советские велосипеды, у которых в шатунах нарезана резьба М14×1,25мм.
Это касается велосипедов ХВЗ, Аист, Украина, Кама, Урал, Орлёнок и т.д.
Несмотря на небольшую разницу в размерах: высота 14,29 и 14 мм и в шаге 1,27 и 1,25 мм можно с помощью смазки, гаечного ключа и «силушки богатырской» провернуть ось на один-два оборота, но дальше дело не пойдет. Основная проблема в высоте резьбы. Эти 0,3 мм играют свою роль.
Еще один нюанс: в советское время шатуны чаще всего делали из нормальной стали. В то время как качество стали в нынешних китайских изделиях, явно ниже. Поэтому очень высока вероятность того что вкручивая её с помощью рычага, грубой физической силы и «какой-то матери» Вы сорвете резьбу на педали.
Какие есть варианты решения этой задачи:
2. Поставить старую советскую педаль в современный велосипед
Советскую педаль можно поставить в современный велосипед.
Если Вам удалось найти у кого-то в «загашниках» старую советскую педаль, то поставить её на современный велосипед возможно. Высота резьбы меньше и поэтому она войдет в шатун.
Многое зависит от точности изготовления и износа резьбы на конкретной педали и в шатуне.
Обратите внимание, что, возможно, последние витки при закручивании, пойдут очень туго, и педаль будет нормально держаться. Может получиться и так, что резьба вкрутится свободно, но педаль будет иметь люфт в шатуне и немного «болтаться». В таком случае её лучше заменить, тем более, что резьба в шатуне при катании будет постепенно разрушаться.
3. Педаль в «американском» стандарте поставить в современный велосипед
Исходя из размеров понятно, что педаль с «американским» стандартом можно «вкрутить» как в современный, так и в старый советский шатун, но она там будет болтаться, цепляясь за резьбу в шатуне только верхней частью резьбы на оси педали. Ездить, естественно, с такой педалью не получится.
Решить эту проблему можно только специальной вставкой (втулкой, резьбовым фитингом, футоркой) с наружной резьбой на 9/16″×20tpi (или М14×1,25мм для советского велосипеда) и внутренней на 1/2″×20tpi. Вкручиваете её в шатун и затем, уже в неё закручивается педаль.
Существуют похожие же втулки и под запрессовку. Для этого отверстие в шатуне придется расточить и уже в него запрессовывать ремонтную втулку. Этот процесс более сложный и трудоёмкий.
Еще один важный момент в вопросе совместимости резьбы связан с точностью изготовления в Китае.
Бывает так, что современная педаль нормально вкручивается и в современный и в советский шатун и даже не шатается. А бывает наоборот, что она не хочет вкручиваться даже в современный шатун.
Но самое парадоксальное, когда педали из одного комплекта в один шатун вкручиваются, а во второй – нет.
Поэтому, если есть возможность, лучше всего идти покупать новые педали к старым велосипедам вместе с шатунами, примеряя их сразу на месте.
Велодни…Ни дня без велосипеда!
Каретка
Самодельная каретка на собранном мной велосипеде состояла из оськи и двух вбитых наглухо в раму 203х подшипника. Вот были времена 🙂 Теперь же каретка стала намного сложнее. Давайте попробуем разобраться с этой мудрённой штукой.
Каретка (англ. bottom bracket) — это узел велосипеда, обеспечивающий соединение системы с рамой и ее свободное вращение с помощью подшипников (как правило, картриджных). Каретка ввинчивается или запрессовывается в кареточный стакан рамы.
Отдельно можно выделить эксцентриковые каретки — они могут смещаться в кареточном стакане рамы с целью натяжения цепи на синглспиде или на велосипеде с планетарной втулкой. Требуют специальной рамы.
Интегрированные каретки
Являются частью интегрированной системы. Представляют собой две чашки с запрессованными в них подшипниками, ввинчивающиеся в кареточный стакан рамы. Подшипники при этом, как правило, находятся вне кареточного стакана, а ось запрессована в один из шатунов и имеет большую толщину, чем достигается высокая жесткость узла. Чашки соединяются между собой пластиковой или алюминиевой проставкой, обеспечивающей преднатяг подшипников и защиту от грязи.
Шоссейные и горные каретки, как правило, несовместимы между собой даже у одного производителя.
Стандарты интегрированных кареток:
Неинтегрированные каретки
Включают в себя ось, на которую напрессовываются шатуны, и набор подшипников, находящихся внутри кареточного стакана рамы. Делятся на две категории:
Стандарты неинтегрированных кареток:
SQR — соединение на квадрат
Octalink – стандарт Shimano
Все эти стандарты, как правило, несовместимы друг с другом.
Виды кареток по используемому кареточному стакану
С резьбовой посадкой
В зависимости от кареточного стакана рамы, каретки делятся на следующие виды (наиболее распространенные):
Press-fit
В последнее время получают распространение интегрированные системы типа BB30/Press-fit. Особенность конструкции — подшипники запрессовываются прямо в раму (могут использоваться пластиковые чашки), в них продевается алюминиевая ось диаметром 30 мм (вместо стальной диаметром 24 мм). Это сулит дальнейшее увеличение жесткости узла при некотором снижении веса. С другой стороны, инструменты для замены подшипников заметно дороже обычных съемников каретки.
Каретка типа Press-fit
Классический Press fit для систем стандарта BB30 с осью 30 мм:
Особенности выбора каретки
Эксцентриковая каретка
Позволяет использовать привод без внешнего переключения передач (синглспид, планетарная втулка) в сочетании с обычными вертикальными дропаутами рамы. Такие дропауты обеспечивают более быструю и удобную установку колеса по сравнению с горизонтальными. Эксцентриковая каретка проворачивается в своем посадочном месте, позволяя натянуть цепь, затем фиксируется болтами и/или накидной гайкой. На серийных велосипедах такие каретки встречаются редко, один из наиболее массовых примеров — Strida. Также обычно устанавливается на тандемы в качестве передней каретки, что даёт возможность натянуть синхронизационную цепь.
Разновидности:
На http://www.bike-repair.ru очень подробно рассказывается про ремонт кареток и как их и чем можно снять. Давайте разберёмся и с этим вопросом.
Инструменты для работы с кареткой
Для работы с кареткой — картриджем необходим только шлицевой ключ. Он же пригодится и для многих разборных кареток.
Но на некоторых разборных каретках вместо шлицевого потребуется другой ключ —
А может потребоваться и такой. Можно обойтись и обычным рожковым ключом на 36, или в крайнем случае применить разводной / газовый ключ. Газовым ключом надо пользоваться аккуратно — можно легко повредить раму.
На разборных каретках потребуется еще и вот такой специальный ключ
Несмотря на такое разнообразие требуемых инструментов, процесс разборки, установки и регулировки кареток разных типов разнообразием не отличается. Просто для выполнения одних и тех же операций на разных каретках Вам потребуются разные инструменты. Основная сложность при разборке каретки — не забыть, что с правой стороны применяется левая резьба. Вторая сложность — особенно это относится к алюминиевым рамам — для отворачивания чашек могут потребоваться очень и очень большие усилия. При этом нельзя допускать срыва ключа — можно повредить детали велосипеда или травмировать руки. Поэтому лучше запастись ключами с достаточно длинными рукоятками.
Снятие каретки картриджного и разборного типов
Перед тем, как снять каретку с рамы, необходимо снять с оси каретки оба шатуна.
После этого следует очистить каретку от грязи, поскольку кареточный узел рамы — один из самых грязных мест велосипеда, который обычно трудно отмыть, пока не сняты шатуны. Особенно тщательно надо выскрести грязь из шлицов чашек — если грязи много, то в чашку невозможно вставить съемник.
0. При снятии каретки, возможно, придется прикладывать значительные усилия. Поэтому велосипед надо надежно поставить. Если Вам так удобнее, можно перевернуть его вверх колесами.
Начинаем снимать каретку с левой стороны, то есть там, где нет звездочек.
1. На некоторых каретках с левой стороны навернута стопорная гайка. Ее надо отвернуть спец. ключом (если его нет, то можно и обычным семейником). Эта гайка имеет правую резьбу. При отворачивании, возможно, придется приложить значительное усилие. Отворачивать надо аккуратно, не допуская срыва ключа — можно повредить гайку.
Если у на Вашей каретке такой гайки нет, то переходим к п.2.
2. Теперь берем ключ для каретки (шлицевой или специальный, в зависимости от конструкции Вашей каретки. На фотографиях показан шлицевой.) вставляем его в пазы, и выворачиваем из рамы левую чашку-адаптер разводным ключом с рукояткой подлиннее. Она имеет правую резьбу. При отворачивании, возможно, придется приложить значительное усилие.
Вынимаем левую чашку (вместе с подшипником, если каретка разборная)
3. Переходим к правой стороне велосипеда (там, где звездочки). Опять берем съемник каретки и ключ с длинной рукояткой, вставляем его в пазы, и выворачиваем из рамы правую чашку. Она имеет левую резьбу. При отворачивании, возможно, придется приложить значительное усилие.
4. Вынимаем картридж или правую чашку с осью.
Каретка снята. Теперь из разборной каретки надо вытащить подшипники ( если они не запрессованы в чашку), убрать тряпочкой старую смазку, и промыть все детали в каком-либо растворителе (обычно керосин).
Установка каретки картриджного типа выполняется в порядке, обратном снятию.
Начинаем с того, что нанесем немного смазки на резьбу каретки и чашки-адаптера, чтобы потом ее легче было выворачивать.
1. Начинаем с правой стороны. С помощью ключа для каретки и разводного ключа ввинчиваем каретку в раму до упора. Момент должен быть 50-70 Нм.
Каретка с правой стороны имеет левую резьбу.
2. Переходим к левой стороне. Тем же самым ключом вворачиваем левую чашку-адаптер Чашка с левой стороны имеет правую резьбу. Момент должен быть таким же — 50-70 Нм.
Теперь надо установить шатуны и систему.
Сборка и установка разборной каретки
Разборная каретка очень похожа на ту, которая используется на советских велосипедах, поэтому и процесс сборки и регулировки не отличается сложностью.
Перед сборкой надо промыть все детали в каком-нибудь растворителе (керосин), протереть тряпочкой, и просушить. Бензин использовать не рекомендую — он может повредить пластмассовые сальники в чашках. Промыть следует и новую каретку — смазка на ней, скорее всего, консервирующая.
Неплохо также проверить кареточный узел рамы на предмет отсутствия повреждений и всякого мусора. Я несколько раз находил там стружку, опилки, которая проваливалась в кареточный узел из подседельной трубы рамы. Попав в подшипники, опилки не будут способствовать легкому ходу велосипеда.
Установка каретки производится в порядке, обратном снятию.
0. При сборке каретки самое сложное — не перепутать концы оси каретки — ее правая и левая стороны отличаются. Обычно на оси или на пластмассовом кожухе (на некоторых каретках этот кожух не предусмотрен) нанесены буквы, соответствующие сторонам оси.
Чашки перепутать не удастся — у них разная резьба (у левой чашки — правая и наоборот)
1. Надеваем пластмассовый кожух на ось. Подшипники вкладываем в чашки. Если подшипники имеют сепараторы, то укладываем их сепаратором наружу (шариками — внутрь чашек). Смазываем подшипники густой смазкой Этой же смазкой смазываем резьбу обеих чашек.
2. Сборку начинаем с правой стороны. Вставляем ось в правую чашку, и ввинчиваем эту чашку в раму до упора. Для этого нужен шлицевой ключ для каретки. Правая чашка имеет левую резьбу.
3. Теперь аналогично вворачиваем с другой стороны левую чашку. Она имеет правую резьбу.Переходим к регулировке каретки. (можно сразу к п.1)
Регулировка подшипников разборной каретки
После сборки каретку обязательно надо отрегулировать, но часто приходится заниматься регулировкой и без разборки. Например, иногда после длительной езды по неровным дорогам в каретке появляется люфт, который следует устранить регулировкой. Люфт в каретке в лучшем случае может привести к нарушению четкости переключения передач, а в худшем — к повреждению подшипников и чашек. В дальней поездке каретку можно попытаться отрегулировать, не разбирая.
0. Перед началом регулировки надо снять только один левый шатун, снять стопорную гайку (спец. ключом) и немного ослабить левую чашку (шлицевым ключом). Гайка и левая чашка имеют правую резьбу.
1. Левую чашку заворачиваем почти до упора, чтобы ось каретки вращалась легко, без заеданий, и при этом не имела люфта. Потом ослабляем ее шлицевым ключом примерно на четверть оборота.
Навинчиваем стопорную гайку, удерживая чашку шлицевым ключом. Гайку затягиваем спец. ключом до упора.
Теперь надо покрутить ось каретки рукой, и покачать ее из стороны в сторону. Если все сделано правильно, то каретка должна вращаться свободно, без заеданий, и не иметь ощутимого люфта. Если заедает, или есть люфт, то отворачиваем стопорную гайку, и повторяем п.1., ослабляя или подтягивая чашку шлицевым ключом.
Когда каретка будет вращаться без заеданий и люфта, можно ставить шатуны.
Иногда отрегулировать каретку не получается. То есть когда добиваешься, чтобы она вращалась свободно, то появляется люфт. И наоборот, если устраняешь люфт, то ось вращается туго, с заеданиями. Это говорит о том, что пора менять либо подшипники, либо саму каретку.
Каретка : 7 комментариев
Спасибо, полезная статья
Подскажите, как пользоваться ключом для каретки Bike Hand YC-155 (на фото в статье есть).
Купил такой, но не понимаю, как им пользоваться. Он соскальзывает и не фиксируется в пазах
Такое количество солидола на подшипниках способно увеличить массу карбонового велосипеда на 10%! :))
Здесь еще не указан как минимум один тип — HollowTech от Shimano.
Чем то сходна с описанной тут разборной кареткой, но все намного проще и надежней.
Как обслуживать каретку велосипеда
Установка каретки велосипеда
При сборке каретки главное – правильно поставить чашки. Напомню, что они имеют разную резьбу, а именно — правая чашка имеет левую резьбу, а левая – правую. Перед установкой каретки, смазываем кареточный стакан, подшипники и резьбу чашек густой смазкой. Сбор каретки нужно начинать производить с правой стороны. Для начала, ось каретки вставляем в правую чашку и закручиваем съемником каретки, а затем левую до упора. После того, как чашки каретки были закручены, необходимо проверить каретку на предмет отсутствия люфта (каретка должна крутиться легко и бесшумно). Для этого крутим ось каретки в разные стороны. Будьте внимательны и следите, чтоб чашка пошла ровно по резьбе, так как ее очень легко повредить. Ставим на место шатуны и фиксирующие винты.
Как собрать каретку на велосипеде
После техобслуживания каретки ее нужно снова собрать и вернуть на свое место. Этот процесс легче, чем снятие, ведь механизм стал более или менее знакомым.
Чтобы вернуть все детали на свое место, наносим смазку ровным и тонким слоем на подшипники, вал каретки и другие детали. Каждая деталь должна вставляться противоположным боком, например, подшипник вставляется звездами внутрь, а длинный конец вала каретки должен находиться в стороне трансмиссии, с обратной стороны подшипник монтируется звездами наружу.
Чашечки нужно сначала изнутри обдать смазкой, а потом уже одеть. Закручивая чашечки, следите чтобы осевой люфт полностью устранился, а вращение вала немного стеснилось. После монтирования крепящих колец чашечка немного сойдет с места, и ось свободно закрутится. После проведения вышеизложенной операции проверьте, как крутятся педали. Если туговато ‒ чуть-чуть ослабьте гайку.
Особенности ремонта
Если на вашем велосипеде установлена каретка закрытого типа, которая ещё называется картриджной, то про ремонт даже нечего и думать. Такие механизмы одноразовые, и спасти ситуацию может только замена на новую каретку. По-другому обстоит ситуация с механизмами открытого типа, которые называются разборными. Их можно разобрать, устранить проблему и установить на место. В основе конструкции разборного механизма лежит вал, или ось. Его вращение обеспечивается за счёт подшипников, которые, в свою очередь, стоят внутри кареточных чашек, да ещё и закручиваются в кареточный стакан. Хоть такая конструкция может показаться сложной, но на самом деле такие каретки легко можно открутить и провести полную ревизию.
Когда мы говорим про ремонт каретки, то подразумеваем следующие возможные действия:
Вводное слово
Каретка на велосипеде является подшипниковым узлом, на который возложена обязанность соединять шатуны и раму. Кроме этого, каретки обеспечивают крутящий момент на шатунах
Сами теперь понимаете, насколько важной является эта деталь в велосипеде и какую важную роль она выполняет
Для каретки в конструкции велосипеда предусмотрен специальный кареточный стакан. Его можно найти между нижней трубой в зоне пересечения велосипедных перьев, которые располагаются снизу. Именно особенность расположения этого элемента влияет на его недолговечность. Виной становится пыль, грязь и вода, которые попадают на каретку, засоряют её, вызывают образование люфта и посторонних звуков при езде. Если своевременно не разобрать, снять, отремонтировать или заменить этот элемент, то можно в процессе езды ощутить снижение плавности работы велосипеда, уменьшение точности и даже столкнуться с заклиниванием. Ни один велосипедист не захочет ездить с таким дискомфортом, поэтому давайте устранять причину.
Снимаем каретку: подробная инструкция
В конструкции каретки могут присутствовать насыпные подшипники, которые могут рассыпаться по всему помещению. Вам, конечно, может повезти и производитель вашего велосипеда при сборке использовал неразборный картридж, но подстраховаться не помешает в любом случае.
Важный инструмент, который обязательно должен быть под рукой, — это выжимка шатуна. Конструкция этого инструмента состоит из двух частей: правая используется для работы с шатуном, а левая необходима для того, чтобы снять фиксирующий болт шатунов.
Начинаем с отвинчивания затягивающих болтов. Найти их можно на конце кареточного вала. Для этого этапа потребуется педальный ключ. Некоторые производители закрывают винты при помощи пластиковых заглушек, которые можно легко поддеть любым подручным инструментом.
Для следующего этапа понадобится выжимка шатунов, при помощи которой потребуется до упора закрутить съёмник со стороны резьбовой части в шатун
В этом процессе важно выполнять поступательные движения без прикладывания излишнего усилия, чтобы не было сорванной резьбы.
С кареточной оси снимаем шатун, после чего тщательно насухо протираем все посадочные места, освобождая их от остатков старой смазки и собравшегося мусора.
Теперь можно снять и саму конструкцию каретки. В этом деле очень помогает съёмник, который предназначен именно для вашей модели механизма.
Снятие каретки осуществляется обязательно с левой стороны, которую можно определить по отсутствующим звёздам на шатуне.
Взяв в руки съёмник, его необходимо вставить в шлицы кареточного механизма с левой стороны, а разводной ключ при этом вращается против движения часовой стрелки
В этом процессе нужно следить за тем, чтобы съёмник не перекашивался во время работы с чашками на каретке. В результате неаккуратной работы можно повредить и сам съёмник, и чашку.
Теперь можно переходить на другую сторону. Действия аналогичны описанным выше, за исключением направления откручивающих движений — по направлению часовой стрелки.
Работа по снятию каретки считается завершённой. Если планируется совершение замены, то просто на место старого механизма устанавливается новый. В случае проведения технического обслуживания и профилактических действий необходимо провести замену подшипников.
Раз уж вы решились разобрать этот сложный и деликатный механизм, то заодно и на кареточный стакан обратите внимание. На его поверхности может присутствовать посторонний мусор, который потребуется удалить
Что предлагает Langtu
Помимо вышеперечисленных процедур, наш сервисный центр занимается:
И всё остальное, что каким-либо образом связано с ремонтом рабочих узлов велосипеда. Если вы давно катаетесь на двухколёсном транспорте, который ни разу не обследовался, – самое время заказать полное обслуживание! Таким образом, вы не только увеличите его срок службы, но и минимизируете возможность возникновения поломок и аварийных ситуаций.
Что необходимо сделать
Привезите велосипед на ТО, где с помощью всех необходимых инструментов будет проведена проверка на наличие изношенных деталей, смазка привода велосипеда и настройка его составных частей для дальнейшей безопасной эксплуатации.
Откручиваем каретку с помощью специнструмента
Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.
Для этого нам потребуется съемник для кареток:
Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.
Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:
1. Устанавливаем съемник на каретку
Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?
2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).
2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.
Подготовка к установке новой каретки
Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.
Установка каретки в раму
После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.
Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.
Как снять каретку с велосипеда
Всякий механизм спустя некоторое время подвергается износу либо становится совсем непригодным. Каретка велосипеда тоже иногда требует ремонта либо замены. Следует для начала снять механизм, проверить его пригодность и лишь потом решать ‒ отремонтировать деталь или приобрести новую.
Чтобы выполнить демонтаж механизма, сначала нужно снять шатуны с помощью специального инструмента для их выжимки. Приспособить съемник с левой стороны каретки. Далее, избегая искажения, чтобы не повредить запчасть и инструмент, аккуратнейшим образом нужно открутить чашки. Последующими действиями уже являются непосредственно чистка, смазка, регулировка каретки, ради которых и снималась деталь. Подробный алгоритм описан ниже.
Чистота ‒ вот главный критерий при проверке состояния кареточного узла. Также важен износ подшипников ‒ ведь если срок эксплуатации механизма более 3 лет, подшипники могут просто быть разбитыми, вследствие чего потребуется их замена.
Проверьте все составляющие ‒ нет ли на них видимых дефектов. Особенно это касается подшипников, самой каретки, фиксаторов и чашечек. Если есть визуальные повреждения, то придется заменить деталь на новую.
Другие же составляющие можно очистить растворителем.
