Каким образом осуществляется учет транспортируемых сосудов цистерн в территориальных органах ртн

ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ЭКОЛОГИЧЕСКОМУ, ТЕХНОЛОГИЧЕСКОМУ И АТОМНОМУ НАДЗОРУ

от 21 ноября 2019 года N 09-00-06/9141

О разъяснении вопроса о постановке на учет оборудования, работающего под избыточным давлением

Управление государственного строительного надзора Федеральной службы по экологическому, технологическому и атомному надзору, рассмотрев обращение, поступившее по информационным сетям общего пользования, сообщает.

В соответствии с подпунктом «а» пункта 215 ФНП ОРПД не подлежит учету в органах Ростехнадзора и иных федеральных органах исполнительной власти в области промышленной безопасности следующее оборудование под давлением: сосуды, работающие со средой 1-й группы (согласно ТР ТС 032/2013) при температуре стенки не более 200 °C, у которых произведение значений рабочего давления (МПа) и вместимости (м) не превышает 0,05, а также сосуды, работающие со средой 2-й группы (согласно ТР ТС 032/2013) при указанной выше температуре, у которых произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0.

Разделом II технического регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013), принятым решением Совета Евразийской экономической комиссии от 02.07.2013 N 41 определено, что группа 1 включает рабочие среды, состоящие из воспламеняющихся, окисляющихся, горючих, взрывчатых, токсичных и высокотоксичных газов, жидкостей и паров в однофазном состоянии, а также их смесей, к которым относится природный газ.

Учитывая, что произведение P (МПа) x V(M3) = 0,3 x 1,09 = 0,327 > 0,05, газовый фильтр подлежит учету в территориальном органе Ростехнадзора. Порядок постановки оборудования на учет установлен пунктом 216 ФНП ОРПД.

И.о. начальника Управления
государственного строительного надзора
А.Н.Горлов

Источник

Ростехнадзор разъясняет: Категорирование и учет оборудования, работающего под избыточным давлением

Вопрос от 25.02.2020:

Требуется ли регистрация в органах Ростехнадзора, магистрального паропровода диаметром 125мм, температура до 180, давление до 1,25Мпа, 4-го класса опасности.

Вопрос:

В случае если в соответствии с паспортными характеристиками температура в котловом контуре котла 115 градусов Цельсия или ниже, то ФНП ОРПД на такие котлы не распространяются, в связи с чем они не подлежат учету в органах Ростехнадзора.

Вопрос:

Основным видом деятельности нашего предприятия является выработка тепловой энергии и доставка её потребителям. Объекты предприятия поднадзорны Федеральной службе по экологическому, технологическому и атомному надзору. Одним из видов деятельности нашего предприятия является эксплуатация ОПО трубопроводов пара и горячей воды 4 категории, наружных паропроводов, тепловых сетей с температурой горячей воды свыше 115°С. Ранее, при определении категории и групп эксплуатируемых трубопроводов мы в своей работе руководствовались ПБ 10-573-03, в связи с утверждением новых » «Правил промышленной безопасности ОПО, на которых используется оборудование, работающее под избыточным давлением» в процессе работы возникли вопросы по эксплуатации трубопроводов пара и горячей воды.

Просим Вас пояснить, какими нормативными документами, помимо » «Правил промышленной безопасности ОПО, на которых используется оборудование, работающее под избыточным давлением», необходимо руководствоваться в работе на этапе определения категории трубопроводов, проведения их регистрации в органах надзора?

» ФНП ОРПД не устанавливают требований к проектированию и изготовлению трубопроводов в отличие от Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03), действовавших до вступления в силу » ФНП ОРПД, в связи с тем, что с 01.02.2014 обязательные требования к проектированию и изготовлению указанного оборудования установлены техническим регламентом Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013), принятым решением Совета Евразийской экономической комиссии от 02.07.2013 № 41.

В соответствии с приложением № 1 к ТР ТС 032/2013 в зависимости от технических характеристик и свойств рабочей среды оборудование подразделяется на четыре категории опасности (1, 2, 3, 4), причем к 4 категории отнесено оборудование, обладающее более высокой степенью опасности, в отличие от этого в ПБ 10-573-03 трубопроводы по возрастанию степени опасности категорировались в обратном порядке цифрового отсчета (4, 3, 2, 1), соответственно, трубопроводы с наиболее опасными параметрами были отнесены к I категории.

В связи с наличием в ПБ 10-573-03 и ТР ТС 032/2013 различий в нумерации категорий трубопроводов, а также в критериях их отнесения к конкретной категории (давление, температура в ПБ 10-573-03 и давление, диаметр, произведение давления на диаметр и температура ползучести в ТР ТС 032/2013), с целью исключения ошибок при одновременном применении » ФНП ОРПД и ТР ТС 032/2013 в » ФНП ОРПД в тексте пунктов, определяющих область применения требований » ФНП ОРПД и случаи, в которых оборудование не подлежит учету в Ростехнадзоре, в отношении трубопроводов указаны цифровые значения параметров (давление, температура и диаметр), по которым они подразделяются на попадающие и не попадающие в область применения требований » ФНП ОРПД, а также подлежащие и не подлежащие учету.

Например, согласно подпункту г) пункта 3 » ФНП ОРПД их требования не применяются в отношении объектов, на которых используются трубопроводы пара и горячей воды с наружным диаметром менее 76 мм, у которых параметры рабочей среды не превышают температуру 450°C и давление 8 МПа, что соответствует указанному в подпункте д) пункта 1.1.2 ПБ 10-573-03 для трубопроводов II, III, IV категорий, а согласно подпункту к) пункта 215 » ФНП ОРПД не подлежат учету в территориальном органе Ростехнадзора трубопроводы пара и горячей воды с условным проходом 70 мм и менее, у которых температура рабочей среды не превышает 450°C при давлении рабочей среды более 8,0 МПа, а также у которых температура рабочей среды превышает 450°C без ограничения давления рабочей среды, что соответствует трубопроводам I категории согласно таблице 1 пункта 1.1.3 ПБ 10-573-03, регистрация которых при диаметре 70 мм и менее не требовалась и ранее с учетом пункта 5.1.3 ПБ 10-573-03.

В отличие от действовавших до вступления в силу » ФНП ОРПД требований ПБ 10-573-03 по обязательной регистрации в территориальном органе Ростехнадзора трубопроводов до пуска их в работу, в разделе IV » ФНП ОРПД установлены требования к порядку ввода в эксплуатацию оборудования, работающего под избыточным давлением, в том числе о необходимости согласно пунктам 214 и 215 » ФНП ОРПД направления эксплуатирующей организацией в территориальный орган Ростехнадзора после ввода оборудования в эксплуатацию информации для его учета в объеме, установленном пунктом 216 » ФНП ОРПД.

Вопрос:

Согласно » п.п. «м» п. 215 Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», не подлежат учету в органах Ростехнадзора трубопроводы пара и горячей воды, у которых параметры рабочей среды не превышают температуру 250°С и давление 1,6 МПа (за исключением таких трубопроводов с условным проходом более 100 мм, расположенных в пределах зданий тепловых электростанций, котельных и производственных помещений предприятий, а также за исключением трубопроводов тепловых сетей в составе ОПО III класса опасности, имеющих признак опасности, указанный в подпунктах «а» и «б» пункта 2 » настоящих ФНП.

Прошу разъяснить, какие именно ОПО III класса опасности имеются в виду в данном подпункте: ОПО, у которых III класс опасности присвоен именно по критерию, указанному в п.5 Приложения 2 к Федеральному закону от 21 июля 1997 г. N 116-ФЗ «О промышленной безопасности опасных производственных объектов» или ОПО, у которых III класс опасности присвоен по любому критерию опасности.

Ответ Ростехнадзора: Управление государственного строительного надзора Федеральной службы по экологическому, технологическому и атомному надзору, рассмотрев Ваше обращение, поступившее по информационным системам общего пользования, сообщает.

В тексте » подпункта м), пункта 215 Федеральных норм и правил промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под давлением» имеются в виду все опасные производственные объекты III класса опасности, имеющие признак опасности, который присваивается по результатам идентификации опасного производственного объекта.

Разделы сайта, связанные с этой новостью:

Последовательность событий и новостей по этой теме

(перемещение по новостям, связанным друг с другом)

Источник

Приложение №4. Периодичность проведения технического освидетельствования сосудов в случае отсутствия конкретных указаний в руководстве (инструкции) по эксплуатации

Периодичность технических освидетельствований сосудов, находящихся в эксплуатации и не подлежащих учету в органах Ростехнадзора

№ п/пНаименованиеНаружный и внутренний осмотрыГидравлическое испытание пробным давлением
1Сосуды, работающие со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью не более 0,1 мм/год2 года8 лет
2Сосуды, работающие со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью более 0,1 мм/год12 месяцев8 лет

Периодичность технических освидетельствований сосудов, подлежащих учету в органах Ростехнадзора

№ п/пНаименованиеНаружный и внутренний осмотрыГидравлическое испытание пробным давлением
1Сосуды, работающие со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью не более 0,1 мм/год4 года8 лет
2Сосуды, работающие со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью более 0,1 мм/год4 года8 лет
3Сосуды, зарытые в грунт, предназначенные для хранения жидкого нефтяного газа с содержанием сероводорода не более 5 г на 100 *, и сосуды, изолированные на основе вакуума и предназначенные для транспортирования и хранения сжиженных кислорода, азота и других некоррозионных криогенных жидкостей10 лет10 лет
4Сульфитные варочные котлы и гидролизные аппараты с внутренней кислотоупорной футеровкой5 лет10 лет
5Многослойные сосуды для аккумулирования газа, установленные на автомобильных газонаполнительных компрессорных станциях10 лет10 лет
6Регенеративные подогреватели высокого и низкого давления, бойлеры, деаэраторы, ресиверы и расширители продувки электростанцийВнутренний осмотр и гидравлическое испытание после двух капитальных ремонтов, но не реже одного раза в 12 лет
7Сосуды в производствах аммиака и метанола, вызывающих разрушение и физико-химическое превращение материала со скоростью не более 0,5 мм/год8 лет8 лет
8Теплообменники с выдвижной трубной системой нефтехимических предприятий, работающие с давлением выше 0,07 до 100 МПа, со средой, вызывающей разрушение и физико-химическое превращение материала, со скоростью не более 0,1 мм/год12 лет12 лет
9Теплообменники с выдвижной трубной системой нефтехимических предприятий, работающие с давлением выше 0,07 до 100 МПа, со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью более 0,1 до 0,3 мм/год8 лет8 лет
10Сосуды нефтехимических предприятий, работающие со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью не более 0,1 мм/год6 лет12 лет
11Сосуды нефтехимических предприятий, работающие со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью более 0,1 до 0,3 мм/год4 года8 лет
12Сосуды нефтехимических предприятий, работающие со средой, вызывающей разрушение и физико-химическое превращение материала со скоростью более 0,3 мм/год4 года8 лет

1. Техническое освидетельствование зарытых в грунт сосудов с некоррозионной средой, а также с жидким нефтяным газом с содержанием сероводорода не более 5 г/100 м можно производить без освобождения их от грунта и снятия наружной изоляции при условии отсутствия нарушений антикоррозионной защиты и проведения контроля толщины стенок сосудов неразрушающим методом. Замеры толщины стенок должны быть произведены по специально составленным для этого инструкциям.

2. Гидравлическое испытание сульфитных варочных котлов и гидролизных аппаратов с внутренней кислотоупорной футеровкой допускается не производить при условии контроля металлических стенок этих котлов и аппаратов ультразвуковой дефектоскопией. Ультразвуковая дефектоскопия должна быть произведена в период их капитального ремонта, но не реже одного раза в пять лет по инструкции в объеме не менее 50% поверхности металла корпуса и не менее 50% длины швов, с тем чтобы 100% ультразвуковой контроль осуществлялся не реже чем через каждые 10 лет.

3. Сосуды, изготовляемые с применением композиционных материалов, зарытые в грунт, осматривают и испытывают по методике разработчика проекта и (или) изготовителя сосуда.

Источник

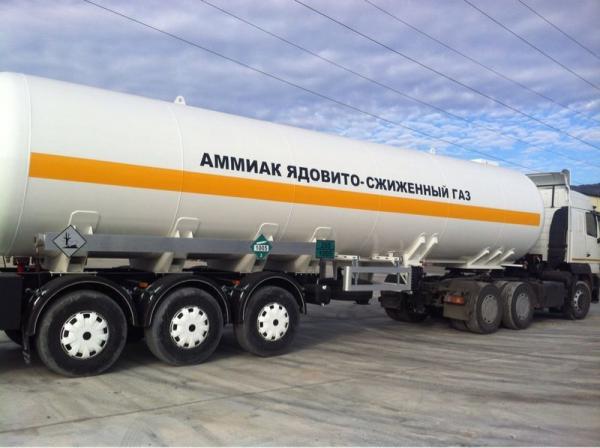

Нужно ли регистрировать в реестре ОПО автотранспорт для перевозки аммиака

каким образом осуществляется учет транспортируемых сосудов цистерн в территориальных органах ртн

Ростехнадзора в Письме от 09.11.2020 № 08-00-07/456 разъяснил, что сами транспортные средства для перевозки аммиака (как технические устройства) не могут являться ОПО по определению.

Сообщается, в частности, что в соответствии со статьей 2 Федерального закона от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов», к опасным производственным объектам относятся предприятия или их цехи, участки, площадки, а также иные производственные объекты, указанные в Приложениях 1, 2, с Примечаниями, данного закона, в том числе связанные с транспортированием опасных веществ и применением оборудования, работающего под избыточным давлением.

Идентификация опасных производственных объектов осуществляется эксплуатирующей объекты организацией самостоятельно в соответствии с Требованиями к регистрации объектов в государственном реестре опасных производственных объектов и ведению государственного реестра опасных производственных объектов, утвержденными приказом Ростехнадзора от 25.11.2016 № 495.

При этом основные требования к учету в органах Ростехнадзора оборудования, работающего под избыточным давлением, установлены разделом IV федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», и, соответственно, они распространяются только на оборудование, подпадающие под действие указанных федеральных норм и правил, что соответствующим образом учитывается при идентификации объектов.

Там же указано, что транспортируемые сосуды (цистерны) подлежат учету в органах Ростехнадзора по месту нахождения площадки эксплуатирующей организации, на которой проводятся работы по ремонту, техническому обслуживанию и освидетельствованию указанного оборудования.

Источник

Ростехнадзор разъясняет: учет в органах Ростехнадзора оборудования, работающего под избыточным давлением

Даны разъяснения по особенностям учета в органах Ростехнадзора оборудования, работающего под избыточным давлением
Сообщается, в частности, что в соответствии со статьей 2 Федерального закона от 21.07.1997 N 116-ФЗ «О промышленной безопасности опасных производственных объектов», к опасным производственным объектам относятся предприятия или их цехи, участки, площадки, а также иные производственные объекты, указанные в Приложениях 1, 2, с Примечаниями, данного закона, в том числе связанные с транспортированием опасных веществ и применением оборудования, работающего под избыточным давлением.
Сами транспортные средства для перевозки аммиака (как технические устройства) не могут являться опасными производственными объектами по определению.
Идентификация опасных производственных объектов осуществляется эксплуатирующей объекты организацией самостоятельно в соответствии с Требованиями к регистрации объектов в государственном реестре опасных производственных объектов и ведению государственного реестра опасных производственных объектов, утвержденными приказом Ростехнадзора от 25.11.2016 N 495.
При этом основные требования к учету в органах Ростехнадзора оборудования, работающего под избыточным давлением, установлены разделом IV федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», и, соответственно, они распространяются только на оборудование, подпадающие под действие указанных федеральных норм и правил, что соответствующим образом учитывается при идентификации объектов.
Там же указано, что транспортируемые сосуды (цистерны) подлежат учету в органах Ростехнадзора по месту нахождения площадки эксплуатирующей организации, на которой проводятся работы по ремонту, техническому обслуживанию и освидетельствованию указанного оборудования.

Ростехнадзор разъясняет: учет в органах Ростехнадзора оборудования, работающего под избыточным давлением

Даны разъяснения по особенностям учета в органах Ростехнадзора оборудования, работающего под избыточным давлением
Сообщается, в частности, что в соответствии со статьей 2 Федерального закона от 21.07.1997 N 116-ФЗ «О промышленной безопасности опасных производственных объектов», к опасным производственным объектам относятся предприятия или их цехи, участки, площадки, а также иные производственные объекты, указанные в Приложениях 1, 2, с Примечаниями, данного закона, в том числе связанные с транспортированием опасных веществ и применением оборудования, работающего под избыточным давлением.
Сами транспортные средства для перевозки аммиака (как технические устройства) не могут являться опасными производственными объектами по определению.
Идентификация опасных производственных объектов осуществляется эксплуатирующей объекты организацией самостоятельно в соответствии с Требованиями к регистрации объектов в государственном реестре опасных производственных объектов и ведению государственного реестра опасных производственных объектов, утвержденными приказом Ростехнадзора от 25.11.2016 N 495.
При этом основные требования к учету в органах Ростехнадзора оборудования, работающего под избыточным давлением, установлены разделом IV федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», и, соответственно, они распространяются только на оборудование, подпадающие под действие указанных федеральных норм и правил, что соответствующим образом учитывается при идентификации объектов.
Там же указано, что транспортируемые сосуды (цистерны) подлежат учету в органах Ростехнадзора по месту нахождения площадки эксплуатирующей организации, на которой проводятся работы по ремонту, техническому обслуживанию и освидетельствованию указанного оборудования.

Источник
