Значение слова «калибр»
2. Тех. Определенный размер какого-л. изделия, какой-л. детали и т. п.

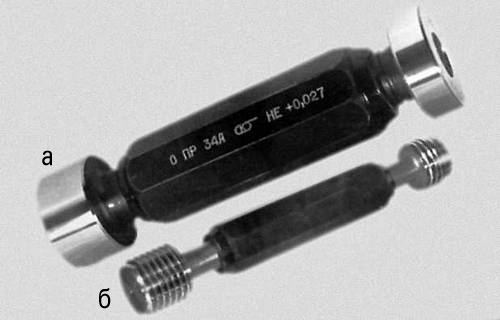

3. Тех. Измерительный инструмент для проверки размеров, формы и взаимного расположения частей изделий. Промерить калибром. Выточить по калибру.
4. Разг. Размер, величина, форма чего-л. В нем [оркестре] участвуют домры и балалайки разного калибра — от пиколки до контрабаса. Авдеев, «Интернационал». || перен.; с определением. Значимость кого-л. (в сравнении с другим, другими). — Впрочем, может быть, в наши времена требуются герои другого калибра. Тургенев, Накануне. Живых писателей, да еще такого калибра, она не видела. Б. Полевой, В конце концов.
Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека
Источник: «Толковый словарь русского языка» под редакцией Д. Н. Ушакова (1935-1940); (электронная версия): Фундаментальная электронная библиотека
кали́бр
1. военн. диаметр канала ствола огнестрельного оружия
2. техн. бесшкальный мерительный инструмент, предназначенный для контроля размеров, формы и взаимного расположения поверхностей детали
3. разг. то же, что величина ◆ Художник, тем более твоего калибра, вообще живёт в виртуальном измерении, так мне кажется.
Делаем Карту слов лучше вместе
Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!
Спасибо! Я стал чуточку лучше понимать мир эмоций.
Вопрос: скандинавка — это что-то нейтральное, положительное или отрицательное?
Что такое калибр?
Интересные вопросы иногда возникают в ходе написания, а потом обсуждения материалов о вооружении. Так случилось и после моей статьи о стандартах защиты военнослужащих и сотрудников силовых структур. Честно скажу, для меня это было несколько неожиданно.
Теперь об обозначении калибров в различных странах.
То, о чем я написал выше, факт достаточно известный. Но у этого факта есть продолжение. При обсуждении винтовки Мосина использовалось и другое название калибра: 30 точек. Представляете: «знаменитая русская тридцатиточка». Действительно, в то время использовалась и эта система калибровки.
1 дюйм = 10 линиям = 100 точкам = 25,4 мм.
Но Великобритания и США сохранили обозначение калибра в дюймах. Кстати, это относится и к другим странам, где сохранилась английская система мер. Сохранили, правда в несколько измененном виде и наши «знакомые» — линии.
В Великобритании калибры измеряются в тысячных долях дюйма. Американцы же чуть упростили измерение. Обходятся сотыми долями.
30 (США) = 300 (Великобритания) = 7,62 мм (Россия).
Американский калибр 30 умножаем на 0,254 мм и получаем наши 7,62. Английский калибр 300 умножаем на 0,0254 и получаем тот же результат.
Кстати, был у меня ещё один вопрос, который измучил одного из читателей. Почему американцы используют винтовку 5,6-мм, а в российской армии автомат 5,45-мм? В принципе, ответ я уже дал в начале статьи. И ответ этот в методике измерения калибров. Не уверен, но, думаю, нашелся среди любителей покопаться в оружии желающий, который измерял пулю нашего АК-74. Не тогда, когда она отстрелена. А прямо в патроне. Удивитесь, но вы стреляли калибром 5,6 мм. Это диаметр непосредственно пули.
Американские полицейские пользуются револьверами 38-го калибра. Пользуясь той методикой, которую я описал выше, вы можете легко подсчитать этот калибр в миллиметрах. 9,65 мм! Но такого калибра не существует в принципе. И патроны, используемые полицейскими не что иное, как обычные 9-мм патроны! А такие патроны используются в оружии, истинный калибр которого всего 8,83 мм.
А то, что показывают в голливудских фильмах, когда полицейский достается из сейфа особо мощные патроны и с гордым видом снаряжает ими барабан, на поверку оказывается, в свете этой статьи, полным бредом. Используемые в этих револьверах патроны «.38 Special» вообще имеют калибр 357!
Кстати, точно так же сегодня происходит с популярным в США автоматом Калашникова. Наши патроны и патроны производства США, как говорится, две большие разницы. И по оснащению, и по калибру (истинному) пули. Но об этом как-нибудь в другой раз.
Какими мерами измеряются калибры?
Почему калибр патрона и диаметр пули не совпадают?
Одинаковые калибры — разные патроны?
Да. В общем случае может существовать практически неограниченное количество совершенно разных и невзаимозаменяемых патронов, имеющих один калибр, то есть диаметр пули. В частности, в США существует как минимум десять разных типов коммерческих патронов «.22 калибра» с диаметром пули 0.224 дюйма, стандартизованных SAAMI.
Поэтому очень часто понятие «калибр оружия» трактуется расширительно, и на самом деле подразумевает тип патрона.
Как маркируются типы патронов?
А есть какая-нибудь универсальная «переводилка» из одного калибра в другой?
А существует ли где-то Палата калибров как Палата мер и весов?
В США действует аналогичная организация SAAMI – Sporting Arms and Ammunition manufacturers institute, входящая в глобальную американскую организацию стандартов ANSI.
Калибр
Содержание
Калибр нарезного стрелкового оружия
В России до 1917 года и ряде других стран калибр измерялся в линиях. Одна линия равна 0,1 дюйма (2,54 мм). В современной речи укоренилось название «трёхлинейка», что буквально означает винтовку образца 1891 года (системы Мосина) калибра в три линии.
В одних странах калибром считается расстояние между полями нарезов (наименьший диаметр канала ствола), в других — расстояние между нарезами (наибольший диаметр). В итоге при одинаковых обозначениях калибра диаметры пули и канала ствола разные. Примером служат 9×18 Макаров и 9×19 Парабеллум. У Макарова 9 мм — расстояние между полями, диаметр пули — 9,25 мм. У Парабеллума расстояние между нарезами — 9 мм, соответственно диаметр пули — 9,02 мм, а расстояние между полями — 8,8 мм.
Классификация калибров стрелкового оружия:
Наиболее распространённые калибры пистолетов, винтовок и автоматов:
Калибр гладкоствольного охотничьего оружия
Для гладкоствольных охотничьих ружей калибры измеряются по-иному: число калибра означает целое количество круглых пуль, которые можно отлить из 1 английского фунта свинца (453,59 г). Пули при этом должны быть сферические, одинаковые по массе и диаметру, который равен внутреннему диаметру ствола в средней его части. Чем меньше диаметр ствола, тем большее количество пуль получается из фунта свинца. Таким образом двадцатый калибр меньше десятого, а шестнадцатый меньше двенадцатого.
Обозначение калибра | Вариант обозначения | Диаметр ствола, мм |
---|---|---|
36 | .410 | 10—10,2 |
32 | .50 | 12,7 |
28 | — | 13,8 |
24 | — | 14,7 |
20 | — | 15,6 |
16 | — | 16,8 |
12 | — | 18,5 |
10 | — | 19,7 |
8 | — | 21,2 |
4 | — | 26,5 |
Наибольшее распространение в России имеют охотничьи ружья 12 калибра. Встречаются (в порядке убывания распространённости) 16, 20, 24, 28, 32, 36 (.410), причём распространение 36 калибра (.410) обусловлено исключительно выпуском карабинов «Сайга» соответствующего калибра.
Калибр российской артиллерии
В Европе термин калибр артиллерии появился в 1546 г., когда Гартман из Нюрнберга разработал устройство, получившее название шкала Гартмана. Она представляла собой призматическую четырёхгранную линейку. На одну грань были нанесены единицы измерения (дюймы), на три другие — фактические размеры (в зависимости от веса в фунтах) железных, свинцовых и каменных ядер, соответственно.
Таким образом, зная размер или вес снаряда, можно было легко комплектовать, а главное, изготовлять боеприпасы. Подобная система просуществовала в мире около трёхсот лет.
В России до Петра I единых стандартов не существовало. Имевшиеся в армии пушки и пищали характеризовались каждая по отдельности по весу снаряда, в русских национальных единицах. В допетровских описях упоминаются орудия от 1/8 гривенки до пуда. В начале XVIII века по поручению Петра I генерал-фельдцейхмейстер граф Брюс на основе шкалы Гартмана разработал отечественную систему калибров. Она разделяла орудия по артиллерийскому весу снаряда (чугунного ядра). Единицей измерения служил артиллерийский фунт — чугунный шар диаметром 2 дюйма и весом 115 золотников (около 490 граммов). При этом не имело значения, какими видами снарядов стреляет орудие — картечью, бомбами или чем-либо еще. Учитывался лишь теоретический артиллерийский вес, которым могло выстрелить орудие при своем размере. Были также разработаны таблицы, соотносящие артиллерийский вес (калибр)с диаметром канала ствола. Офицерам-артиллеристам вменялось в обязанность оперировать как калибрами, так и диаметрами. В «Морском Уставе» (С.-Петербург, 1720), в главе седьмой «Об офицере артилерии, или констапеле», в пункте 2 записано: «Должено перемерять ядры, сходны ли их диаметры с калибрами пушек и расположить их на корабле по своим местам». Эта система была введена царским указом в 1707 г. и продержалась более чем полтора столетия.
На практике это была маленькая пушка, стрелявшая ядрами весом около 1,5 кг и имевшая калибр (в нашем понимании) около 70 мм.
Д. Е. Козловский в своей книге [4] даёт перевод русского артиллерийского веса [5] в метрические калибры:
Д. Козловский приводит следующие соотношения:
Введение калибров, помимо прочего, стало хорошим материальным стимулом для солдат и офицеров. Так, в «Морском Уставе», напечатанном в Санкт-Петербурге в 1720 году, в главе «О награждении» приводятся суммы наградных выплат за взятые у неприятеля пушки:
Во второй половине XIX века с введением нарезной артиллерии шкала подверглась корректировке в связи с изменениями характеристик снаряда, но принцип остался тем же.
Калибр: нарезные и гладкоствольные, свойства и применение
Происхождение термина калибр
Слово калибр происходит от французского слова calibre, которое в свою очередь происходит от латинского qua libra, что переводится как “сколько с фунта”. Существует также версия о происхождении слова калибр от арабского слова “галиб”, что переводится как форма.
Международная стандартизация калибров и патронов
Калибры нарезного оружия
Люди, не очень хорошо разбирающиеся в оружии, часто путают разные системы обозначения калибров между собой, отсюда возникают такие фразы как “Пистолет калибра 45 мм”.
В нарезном оружии диаметр канала ствола может измеряться двумя способами — по дну нарезов или по их полям. При этом получаются два разных значения.
В России, странах бывшего СССР, а также в некоторых странах Азии и Африки калибр определяется как расстояние между противоположными нарезами (наименьшее значение).
В странах НАТО калибр определяется как расстояние между дном нарезов (наибольшее значение).
Например: американская винтовка М16 имеет расстояние между дном нарезов 5,6 мм, а расстояние между нарезами 5,42 мм. У пистолета Макарова между дном нарезов 9,27 мм, а расстояние между нарезами 9 мм.
Диаметр пули обычно с небольшими допусками соответствует диаметру по дну нарезов.
Калибры в дюймовой системе мер
В США, Великобритании, Канаде, других странах Британского содружества до сих пор используется дюймовая (имперская) система мер.

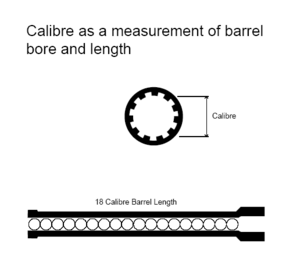

Калибр и длина ствола
Калибры патронов нарезного оружия
Например: патроны 9х18 мм, 9х17 мм, 9х18 мм, 9х19 мм, 9х21 мм, 9х22 мм, 9х23 мм.
В случае если два разных патрона получают одинаковое метрическое обозначение, к названию добавляются специальные суффиксы и имена собственные, указывающие на фирму разработчика патрона или на его характеристики.
Обозначения многих патронов основаны на “дюймовом” обозначении калибра с добавлением имени собственного, указывающего на фирму разработчика патрона или на его характеристики.
Классификация калибров нарезного стрелкового оружия
Основные калибры нарезного стрелкового оружия
Баллистические характеристики основных патронов для пистолетов и револьверов
Патрон | Вес пули, грамм | Тип пули | Дульная скорость, м/с | Дульная энергия, Дж |
---|---|---|---|---|
5.45 ПСМ (5,45х18) | 2,6 | FMJ | 315 | 129 |
SS190 (5,7×28) | 2.02 | FMJ* | 650 | 427 |
.25 Auto — 6.35mm | 2.925 | JHP | 245 | 98 |
7.63 Mauser — 7.62mm TT | 6.175 | FMJ | 430 | 510 |
.32 Auto — 7.62mm | 3.9 | JHP | 296 | 170 |
.357 Magnum | 8.125 10.27 11.7 | JHP | 442 377 332 | 793 728 646 |
.380 Auto — 9mm short (9×17) | 5.85 | JHP | 305 | 272 |
.38 super auto / ACP (9x23HR) | 8.42 | JHP | 390 | 690 |
.38 special | 7.15 10.27 | JHP JHP+P | 288 275 | 296 400 |
9mm II (9×18) | 6.175 | FMJ | 315 | 306 |
9mm Parabellum (9×19) | 5.72 7.475 9,555 | JHP FMJ JHP | 458 381 308 | 598 543 452 |
9mm NATO (9×19) | 8 | FMJ | ? | 490 |
.40 S&W | 10.075 11.7 | JHP FMJ | 360 306 | 651 544 |
10mm Auto | 11.7 | JHP | 360 | 756 |
.41 Rem. magnum | 13.65 13.65 | LSW JSP | 294 396 | 590 1072 |
.41 Action Express | 11.7 | JHP | 305 | 544 |
.44 S&W special | 11.7 15.6 | JHP LSW | 306 242 | 544 423 |
.44 Rem. magnum | 15.6 19.5 | JSP JHP | 419 383 | 1370 1360 |
.45 ACP — 11.43mm | 12.025 13 14.95 | FMJ JHPFMJ | 235 297 258 | 326 572 494 |
.45 Long Colt (Revolver) | 14.63 | JHP | 280 | 575 |
.45 Winchester magnum | 12 | FMJ | 536 | 1730 |
.454 Casull | 19.5 | JHP | 427 | 1776 |
.475 Linebaugh | 28 | LWC | 413 | 2400 |
.50 Action Express (.50AE) | 19.5 21.125 | JHP JHP | 500 427 | 2430 1923 |
Патроны для нарезного длинноствольного стрелкового оружия
Патрон (страна) | Обозначение | Масса пули, г. | V0, м/с | Е0, Дж |
---|---|---|---|---|
.22LR — 5,6мм | 2,6 | LRN | 220 | 68 |
.22WMR — 5,6мм | 2,6 | FMJ | 300 | 117 |
.223 Remington / 5,56 NATO (США) | 5,56 x 45 | 3,56 (3,95 SS109) | 1005 | 1798 |
5,45mm M74 (СССР/Россия) | 5,45 x 39 | 3,25 | 900 | 1316 |
.30 US Carbine (США) | 7,62 x 33 | 7,1 | 605 | 1299 |
Kurzpatrone PP43 (Германия) | 7,92 x 33 | 6,95 | 650 | 1468 |
7,62mm M43 (СССР/Россия) | 7,62 x 39 | 7,9 | 710 | 1991 |
.303 British (Великобритания) | 7,7x56R | 11.4 | 745 | 3164 |
.308 Win | 7,62 x 51 | 9,5 | 780-840 | 2890-3352 |
7,5mm (Франция) | 7,5 x 54 | 9 | 820 | 3206 |
7,5mm (Швейцария) | 7,5×55,5 | 11,3 | 750-840 | 3178-3987 |
.308 Winchester / 7,62 NATO (США) | 7,62х51 | 7,5-13 | до 1000 | до 4000 |
7,62mm M1908/30 (СССР/Россия) | 7,62x54R | 9,6-11,8 | 780-870 | 2920-4466 |
7,92mm Mauser M03/05 (Германия) | 7,92 x 57 | 12,8 | 750-880 | 3600-4956 |
.30-06 Springfield (США) | 7,62 x 63 | 6,0-16,2 | 820-850 до 1050 | 3261-3793 до 4200 |
.300 Win Magnum | 7,62 x 67 | 9,7-14,3 | до 1040 | до 5100 |
.50 Browning (США) | 12,7 x 99 | 46 | 765-890 | 13460-18218 |
12,7mm M30/38 (СССР/Россия) | 12,7×108 | 51 | 830-860 | 17567-18860 |
14,5mm M41/44 (СССР/Россия) | 14,5×114 | 63,4 | 1000 | 31700 |
Основные типы пуль
Обозначение | Расшифровка обозначения | Описание |
---|---|---|
AP | Armor Piercing | Бронебойная |
BT | Boat Tail | С конусной хвостовой частью |
CP | Cone Point | С конической головной частью |
FMJ | Full Metal Jacketed | Оболочечная |
GLASER | Safety Slug | Легко разрушаемая (с «контролируемой баллистикой») |
JFP | Jacketed Flat Point | Оболочечная с плоской головной частью |
JHP | Jacketed HollowPoint | Полуоболочечная с экспансивной выемкой |
JSP | Jacketed SoftPoint | Полуоболочечная |
JRN | Jacketed Round Nose | Оболочечная с закругленным носиком |
Hydrashock | Полуоболочечная с экспансивной выемкой и стальным сердечником | |
L | Lead | Цельносвинцовая |
LHP | Lead HollowPoint | Безоболочечная с экспансивной выемкой |
LRN | Lead RoundNose | Безоболочечная закругленной формы |
LSW | Lead SemiWadcutter | Безоболочечная тупоносая для целевой и тренировочной стрельбы |
LWC | Lead WadCutter | Безоболочечная тупоносая для целевой и тренировочной стрельбы |
THV | Tres Haute Vitesse | Высокоскоростная с высоким останавливающим действием и малой проникающей способностью |
Выбор эффективного калибра оружия
Данные о скорости и энергии патронов разных калибров можно найти на сайтах производителей патронов и оптических прицелов. В сети можно найти ссылки на баллистические калькуляторы, которые позволяют выполнять соответствующие расчеты.
Калибры гладкоствольного оружия
Если вы хотите перевести известный вам диаметр канала ствола в числовое значение калибра, то можете воспользоваться упрощенной формулой расчета, для этого диаметр ствола возводим в куб, затем цифру 76384 делим на полученное значение.
Например, имеем диаметр канала ствола 18,5 мм, возводим его в куб, получаем 6331,62, теперь делим 76384 на 6331,62 получаем 12. Диаметр канала ствола 18,5 мм соответствует 12 калибру.
Не следует забывать, что канал ствола гладкоствольного ружья не имеет форму цилиндра. Со стороны казенного среза расположен патронник, диаметр которого, значительно больше диаметра канала ствола. следом за патронником расположен снарядный вход, который имеет форму конуса и служит для плавного перехода патронника к цилиндрической части канала ствола. Со стороны дульного среза у большинства гладкоствольных ружей имеются дульные сужения (чоки), которые могут быть постоянные и сменные. Измерение диаметра канала ствола принято производить в 150 мм от казенного среза.
Номинальный диаметр ствола гладкоствольных ружей различных калибров
Обозначение калибра | Номинальный диаметр канала ствола, мм | Номинальный диаметр канала ствола, дюйм | Реальный диаметр канала ствола, мм |
---|---|---|---|
4 | 26,5 | 0,935 | 23,35—26,72 |
8 | 21,2 | 0,835 | 20,80—21,21 |
10 | 19,7 | 0,775 | 19,00—20,25 |
12 | 18,5 | 0,729 | 18,20—18,93 |
16 | 16,8 | 0,662 | 16,80—17,40 |
20 | 15,6 | 0,615 | 15,50—16,31 |
24 | 14,7 | 0,579 | 14,70—15,20 |
28 | 14,0 | 0,550 | 13,40—14,35 |
32 | 13,36 | 0,526 | 12,5—13,2 |
36 | 12,85 | 0,506 | 12,85 |
Следует отметить, что реальный диаметр канала ствола гладкоствольного ружья сильно отличается от номинального. Например, у ружей 12 калибра номинальный диаметр канала ствола составляет 18,5 мм, при этом у разных производителей ружей реальный диаметр канала ствола может быть от 18,2 до 18,93 мм.
Обозначение гладкоствольных патронов
При обозначении калибра гладкоствольных патронов, также как и при обозначении патронов к нарезному оружию, принято указывать длину гильзы. Причем, в Европе длину гильзы принято указывать в миллиметрах, а в США в дюймах.
Чаще всего встречаются гильзы длиной 65, 70, 73, 76 и 89 мм. Длина гильзы должна соответствовать длине патронника ружья. Причем, в большинстве случаев, патроны с более короткой гильзой можно применять в ружьях с более длинным патронником. Использовать же патроны с более длинной гильзой в ружьях с более коротким патронником строго запрещено. Нарушение этого правила может привести к раздутию или даже разрыву ствола и самым печальным последствиям.
Длина патронников охотничьих гладкоствольных ружей
Длина патронника, мм | Длина патронника, дюймы | Длина патронника, дробное в дюймах | Наименование |
---|---|---|---|
36 | 1,42 | 1 1/2 | Служебный или травматический |
51 | 2,01 | 2 | Малый |
60 | 2,36 | 2 2/5 | Старый |
65 | 2,56 | 2 1/2 | Легкий |
70 | 2,76 | 2 3/4 | Нормальный |
73 | 2,87 | 2 4/5 | Полумагнум |
76 | 2,99 | 3 | Магнум |
89 | 3,5 | 3 1/2 | Супермагнум |
Основные гладкоствольные калибры
В настоящее время, самые распространенные гладкоствольные калибры: двенадцатый, шестнадцатый и двадцатый. Остальные калибры встречаются совсем редко.
12 калибр
Двенадцатый калибр является самым распространенным и самым популярным как среди охотников, так и среди спортсменов.
Используя патроны с дробью разных номеров, а также патроны с картечью и пулями, охотник может охотиться на самые разные виды дичи, от перепела до лося и медведя.
Двенадцатый калибр, благодаря отличным баллистическим качествам, является основным гладкоствольным калибром используемым спортсменами различных стрелковых дисциплин.
Номинальный диаметр канала ствола у 12 калибра составляет 18,5 мм, но у ружей разных производителей может быть от 18,2 до 18,93 мм.
Ружья 12 калибра хорошо подходят для начинающих охотников, так как за счет большего количества дроби в патроне, прощают новичкам их ошибки в стрельбе.
16 калибр
Шестнадцатый калибр был очень популярен в советские времена. Почти половина советских охотников была вооружена ружьями этого калибра. В наши дни ружья 16 калибра вытеснены ружьями 12 калибра и 16 калибр считается умирающим, хотя по прежнему находит своих поклонников.
По мнению многих охотников, 16 калибр является золотой серединой, между 12 и 20. Ружья 16 калибра обладают высокой мощностью свойственной 12 калибру и меньшим весом и отдачей, свойственных ружьям 20 калибра. С этим можно согласиться, можно и поспорить.
Шестнадцатый калибр, при правильном подборе патрона, позволяет охотник вести охоту практически на любую дичь, от мелкой до крупной.
Диаметр канала ствола у 16 калибра равен 16,8 мм. Охотники ценят в ружьях 16 калибра их меньший вес, что особенно ценно на ходовой охоте. Многие охотники считают, что 16 калибр дает меньшую отдачу, а также считают эти ружья более изящными и аккуратными, более прикладистыми и более удобными в использовании.
Но, у 16 калибра по-прежнему много поклонников, которые считают его самым лучшим среди всех и не собираются отказываться от своего мнения.
20 калибр
Двадцатый калибр занимает особое место среди трех наиболее распространенных среди охотников калибров. Ружья 20 калибра обладают самым малым среди них весом. Стандартный вес ружья 20 калибра около 2,7 кг. Диаметр канала ствола у 20 калибра составляет 15,6 мм.
Ружья 20 калибра имеют небольшой вес дробового заряда, поэтому в основном используются для охоты на птиц мелкого и среднего размера. Для охоты на крупного зверя, например кабана или лося, из-за меньшего веса пули, такие ружья используются очень редко.
Ружья 20 калибра популярны среди промысловых охотников, благодаря небольшому своему весу, они хорошо подходят длительных переходов по тайге, а благодаря небольшому заряду пороха и дроби, еще и очень экономичны.
Ружье 20 калибра более требовательны к стрелковым навыкам охотника, так как при уменьшенном дробовом заряде, требуется более четкое попадание по цели.
Ствол со сверловкой «Ланкастер» имеет в сечении овальную форму, которая закручена по всей длине ствола, делая полный оборот за 50 см.
Именно нарезы на конце ствола типа «Парадокс» или сверловка “Ланкастер” позволяют придать пуле вращение в полете и тем самым повысить кучность патрона.
К этим калибрам относятся:
Как измеряется калибр патрона? Какие бывают калибры? Размер калибров в мм
Что такое калибр
Какие существуют системы измерения калибров
Итак, как измеряется калибр? Здесь может быть несколько вариантов.
Наиболее распространенным в нашей стране является определение калибра по полям. То есть измеряется именно диаметр гильзы – это самый простой вариант.
Калибр гладкоствольного оружия
Чтобы разобраться в этом, нужно погрузиться в историю, во времена, когда только создавалась система калибров. Кстати, она же действует на сегодняшний день практически во всем мире, если говорить именно о гладкоствольном оружии. Если обратиться к продавцу оружейного магазина в Англии или США, попросив десяток патронов 12 или 16 калибра, он сразу поймет, что нужно покупателю. С нарезным все сложнее – к этому вопросу вернемся чуть позже.
Появились калибры задолго до широкого внедрения метрической системы. И привязка делалась к фунту. Знатокам известно, что в свое время существовало множество фунтов, характерных для разных стран и грузов. Поэтому в качестве эталона использовался английский – в переводе в привычную нам метрическую систему это 454 грамма.
Конечно, некоторым охотникам интересно узнать, сколько мм в 12 калибре. Увы, определенного коэффициента для перевода из одной системы калибров в другую не существует. Поэтому придется взять гильзу и вооружиться линейкой. Тогда можно легко определить, сколько мм в 12 калибре – 18,5. Довольно много, если учитывать, что у крупнокалиберного пулемета «Утес» этот показатель составляет всего 12,7 мм.
Отечественная система измерения патронов для нарезного оружия
Здесь все довольно просто – размер калибров в мм указывается. Неслучайно часто можно услышать: калибр 5,45 мм, 7,62 мм, 9 мм или 12,7 мм. Да, именно эти калибры являются в нашей стране наиболее распространенными. Их используют в автоматах, пистолетах, винтовках, пулеметах.
Такая система используется во многих странах. Но все-таки не везде. Поэтому расскажем и про другие существующие варианты.
Американская система измерения
По сути, американская шкала калибров произошла от английской, как и язык. О различиях расскажем чуть позже.
Важно, что консервативные англичане не сразу захотели переходить на популярную во всем мире метрическую систему измерений, долгое время используя фунты, мили и футы.
Английская система
Как упоминалось ранее, американская система калибров полностью произошла от английской. Но тут уж ничего не поделаешь – в свое время Великобритания, завоевавшая полмира, задавала моду в самых разных сферах, в том числе и в оружейной.
И в целом калибры, используемые в Англии, по-прежнему очень похожи на американские. Отличие только одно – зачеркнув за ненадобностью первый ноль, идущий перед точкой, последний английские специалисты зачеркивать не стали. Видимо, сказалась британская чопорность и нелюбовь к излишнему упрощению, которой славятся американцы.
Старая русская система
Дело в том, что на метрическую систему измерения калибров в России перешли уже после революции 1917 года. А до этого использовалась все та же система линий, что и в Англии.
Различаем не только калибр, но и длину гильзы
На что влияет калибр
Информация в заключение
Гладкоствольные калибры
Калибр гладкоствольного охотничьего ружья обозначает диаметр канала его ствола.
Слово калибр происходит от французского слова calibre, которое в свою очередь происходит от латинского qua libra, что переводится как “сколько с фунта”. Существует также версия о происхождении слова калибр от арабского слова “галиб”, что переводится как форма.
Таким образом, чем меньше числовое значение, тем больший диаметр канала ствола. 12 калибр имеет больший диаметр чем 16, а 16 калибр имеет больший диаметр, чем 20.
Если вы хотите перевести известный вам диаметр канала ствола в числовое значение калибра, то можете воспользоваться упрощенной формулой расчета, для этого диаметр ствола возводим в куб, затем цифру 76384 делим на полученное значение.
Например, имеем диаметр канала ствола 18,5 мм, возводим его в куб, получаем 6331,62, теперь делим 76384 на 6331,62 получаем 12. Диаметр канала ствола 18,5 мм соответствует 12 калибру.
Какие бывают калибры
В настоящее время наиболее распространены 12, 16, 20 и 410, менее распространены 24, 28, 36 калибры.
12 калибр
С ружьем 12 калибра охотник, используя соответствующие патроны, может охотиться на самые разные виды дичи, на разных дистанциях стрельбы.
Еще одним его преимуществом является большой выбор патронов, представленных в охотничьих и оружейных магазинах, благодаря этому охотник может подобрать патроны нужные именно ему, подходящих для его ружья и его условий охоты.
Средний диаметр канала ствола у 12 калибра 18,5 мм, но этот параметр сильно отличается у ружей разных производителей, например ружья производства Тульского и Ижевского заводов могут отличаться диаметрами стволов почти на миллиметр.
Ружья 12 калибра можно посоветовать приобретать, в том числе начинающим охотникам, так как он за счет большего количества дроби в патроне прощает новичкам ошибки в стрельбе, позволяя сделать охоту более эффективной.
Наиболее популярными ружьями 12 калибра являются ружья с вертикальным расположением стволов отечественного производства – это ТОЗ-34 и ИЖ-27 (МР-27).
Некоторые охотники считают самыми лучшими ружьями классические двустволки с горизонтальным расположением стволов, наиболее распространенные среди них у наших охотников: ИЖ-54, ИЖ-58, ИЖ-43 (МР-43).
Очень популярны отечественные полуавтоматы МР-153, МР-155. В последние годы очень популярными стали ружья 12 калибра иностранного производства, все большую популярность набирают турецкие ружья.
16 калибр
Несмотря на то, что охотничьи ружья 12 калибра наиболее распространены среди охотников, 16 остается по-прежнему востребованным и все-также находит своих почитателей.
В советские времена почти половина охотников была вооружена ружьями этого калибра. Ружья 16 калибра, позволяют охотиться практически на любую дичь, от мелкой до крупной.
Канал ствола у 16 калибра равен 16,8 мм. Охотники особенно ценят в этих ружьях их меньший вес, по сравнению с 12, что особенно ценно на ходовой охоте. Многие охотники считают, что 16 калибр дает меньшую отдачу, а также считаю, что эти ружья более изящны и аккуратны, обладают лучшей прикладистостью, удобнее в использовании.
Ружья 16 калибра, по мнению многих охотников, являются как бы золотой серединой, между 12 и 20, они обладают высокой мощностью 12 и меньшим весом и отдачей, как у 20. С этим можно согласиться, можно и поспорить.
Но у этого калибра по-прежнему много поклонников, которые считают его самым лучшим среди всех и не собираются отказываться от своего мнения.
20 калибр
Из самых распространенных среди охотников калибров особое место занимает 20. Средний диаметр канала ствола у него 15,6 мм.
У них самый маленький вес порохового и дробового зарядов, поэтому такие ружья в основном используются для охоты на птиц мелкого и среднего размера, для охоты на крупного зверя, например кабана или лося они не подходят.
Ружья 20 калибра высоко популярны среди промысловых охотников, благодаря небольшому своему весу, они хорошо подходят для ходовой охоты, а благодаря небольшому заряду пороха и дроби, еще и очень экономичны.
24, 28, 32, 36 калибры
Кроме широко распространенных 12, 16 и 20 существуют гораздо менее распространенные калибры, к ним относятся 24, 28, а также 32 и 36.
Ружья 24 и 28 калибра практически нереально встретить в наших магазинах, приобрести их можно только по объявлениям.
Ружья 32 и 36 калибров могут использоваться при стрельбе по неподвижной цели: на охоте с лайкой по пушному зверю, по рябчику. При стрельбе по бегущему зверю или взлетающей птице заряда дроби этих калибров недостаточно для надежного поражения дичи.
Некоторые охотники стреляют из гладкоствольных ружей 32 и 36 калибров пулей, пристреливая их на дистанцию 50 метров.
Какой калибр лучше для охоты
Всех начинающих охотников, при покупке их первого ружья, интересует вопрос какой калибр им выбрать. Сразу предупредим, что однозначного вопроса на этот вопрос не существует.
Выбор калибра зависит от того, на какую дичь предполагается вести охоту, каким способом, на какой дистанции.
В выборе калибра охотники имеют сильные личные предпочтения, которые перевешивают любые логические аргументы в пользу того или иного калибра. Выбор в любом случае должен быть разумным, не следует идти на медведя с ружьем 410 калибра, ничем хорошим это закончиться не может.
На наш взгляд, наиболее правильным калибром для начинающего охотника является 12. Он наиболее универсальный. Ружья 12 калибра широко представлены в магазинах. Также выбор патронов для него самый широкий.
Калибр часов: виды и производители
У слова «калибр» есть несколько значений, но если речь идет о калибре часов, то в подавляющем большинстве случаев это означает их механизм. Однако если быть совсем точным, то калибр – это составляющая часового механизма, а не полный его синоним.
Обычно этот показатель обозначают буквенно-цифровым кодом, а сокращенное название выглядит как «cal» или «movt». О том, что стоит за этими обозначениями и какие калибры наиболее популярны и ценны, расскажем в нашей статье.
Что такое калибр часов
Сразу следует внести ясность: под калибром подразумевается не размер корпуса часов (как многие, наверняка, считают), а размер самого механизма. Калибр обозначается словом «calibre», оно может использоваться и в виде сокращения «cal». Либо этот параметр обозначается словом «movement» (сокращенно – «movt»).
Калибр в понимании часовщика – это размер механизма, его форма, расположение отдельных конструктивных составляющих. Специалисты по названию калибра наручных часов видят и кто производитель прибора, и каковы его функциональные особенности. Принята система измерения этого показателя в миллиметрах, хотя иногда, довольно редко, профессионалы пользуются и так называемыми линиями. Одна линия равна 2,255 мм.
Обычно номер калибра обозначает максимальный размер механизма. Если, к примеру, на устройстве прописан показатель 7750, это означает, что перед вами полноценный хроногораф от компании ЕТА, самый большой диаметр его может быть равен 30,4 мм.
Классификация для калибров используется такая же, как и для самих часов (тут, кстати, в русскоязычных версиях обозначения кварцевых и электронных устройств можно немного и запутаться):
Механический, заводящийся в ручную – Handwind (winding).
Механический без ручной подзаводки (автомат) – Automatic.
Кварцевый со стрелками – Analog quartz.
С электронным циферблатом – Digital quartz.
Во всем мире не так уж много часовых заводов, которые для своих устройств сами изготавливают и механизмы. Такие предприятия называют мануфактурами, и ассортиментный перечень их продукции довольно узок. Часов на заводах выпускают миллионы, но количество используемых для них механизмов исчисляется всего лишь в сотнях. Причем в этих цифрах объединены все возможные варианты, то есть, и механические, и электронный, и кварцевые.
Очень отличаются и цены на калибры часов. На уникальных штучных механизмах производители зарабатывают десятки миллионов долларов, при этом простое кварцевое устройство оценивается в доллар, а то и дешевле. Вполне неплохой механизм (достаточно сложный, со всякими «наворотами»), изготовленный в Швейцарии или Японии, может стоить не дороже ста долларов. При этом часы с таким механизмом бывают гораздо и гораздо дороже. И по сути, если они у вас сломаются, то в мастерской вам сделают замену всего калибра.
Хотя чаще калибр механических часов целиком не меняется. Если речь идет о фирменном устройстве, то в нем заменяют вышедшие из строя детали, а дешевая копия идет в утиль вместе с корпусом. Сами по себе механические калибры часов бывают невероятно красивы, поэтому их помещают в прозрачный с тыльной стороны корпус, чтобы можно было любоваться работой устройства.
История термина «калибр»
Где изначально использовался этот термин? В огнестрельном оружии, для обозначения диаметра пули либо внутреннего диаметра ствола. К примеру, пуля диаметром 0,5 дюйма – это 50-й калибр. Что касается стандартных метрических единиц, то диаметр патрона НАТО равен 5,56 мм, однако, следует отметить, что «калибр» – это скорее единица измерения, принятая именно в Англии.
Если попытаться отследить появление термина «калибр», то получится целая цепочка. Во французском языке это слово «calibre», которое переплетается с эпохой позднего Ренессанса и арабской формулировкой «qalib». Так называли формы для отлива пуль. А это в свою очередь пришло из Древней Греции, где существовало слово «kalapous» (инструмент обувщика, специальная колодка, на которую натягивают обувь в процессе работы).
Первым, кто стал использовать определение «калибр» в часовом ремесле (по данным Fondation de la Haute Horlogerie) был Генри Салии (1680-1729). Это английский мастер, живший и работавший во Франции. Именно он в 1715 году стал применять это слово, чтобы обозначить размер конструктивных деталей в часах и их местоположение. Позже этот же термин стали использовать и говоря о форме механизмов, мостов, а также о производителе и т.д. К примеру, Jones Caliber обозначается как IWC. В результате пришли к тому, что, собственно, сам механизм уже и называли калибром. Но суть остается в том, что и в случае с оружейным делом, и в часовом производстве под калибром изначально понимается диаметр.
Современная маркировка механизмов выглядит примерно так: «Калибр xyz123». К примеру, «ЕТА Калибр 2892-А2, где цифры – это номер модели.
В результате исторически сложилось так, что везде, где говорили на французском, термином «калибр часов» стали называть механизм в целом. То есть, аббревиатура включала в себя не только величину диаметра, но и иные показатели по функциональным возможностям. Взять хотя бы для примера компанию Jaeger-Le Coultre. В архивных документах за 1877 год (а тогда она как раз была мануфактурой и называлась Le Coultre Borgeaud & Cie) среди ассортимента есть Калибр 16Т. Что это означает?
Диаметр механизма данного хронометра равен 16 линь, и модель оснащена турбийоном. Линь равен 2,2558291 мм, это старая французская единица измерения, и по ней получается, что в данном примере идет речь о механизме диаметром 36,09 мм. На сегодняшний день хотя и довольно редко, но все же эта мера в часовом деле применяется. я
Постепенно калибр часов уже перестал означать лишь диаметр механизма и особенности функционала. Такая тенденция сложилась до начала Второй мировой войны и продолжилась в послевоенное время. Почему? Да потому что разнообразие моделей стремительно росло, и указания лишь диаметра и какой-то буквы уже было недостаточно, чтобы было понятно, о каком механизме идет речь. При этом бренды так и не договорились между собой об определенных правилах в этой сфере. Поэтому и теперь производители указывают в маркировке диаметр и набор букв, которые обозначают имеющийся в модели дополнительный функционал. Это может выглядеть так: Valjoux 22, Patek Philippe 17 »’ LEP PS IRM и проч.
Камни и калибр часов
Да, о камнях следует поговорить отдельно, и у большинства людей на эту тему возникнет масса вопросов. Вот лишь некоторые из них. Почему количество камней обязательно указывается? Какова их стоимость, и почему в Англии для них применяют название jewels (драгоценность)? Для чего они нужны в механизме? Как отражается число камней на цене хронометра, и зависит ли от этого его качество?
Что касается назначения камней, то в специальном стандарте NIHS 94-10 (принят в Швейцарии организацией Normes de l’industrie Horloge Suisse, сокращенно NIHS) это прописано так: «для стабилизации трения и понижения степени износа контактирующих поверхностей механизма». Что тут имеется в виду?
Как работает часовой механизм? Суть в том, что вне зависимости от калибра часов на основные оси всегда оказывается постоянное усиленное воздействие, а именно, давлением заводной пружины (благодаря чему оси, собственно, и вращаются) и регулятором баланс-спирали (который сдерживает скорость вращения осей). Фактически максимальная нагрузка приходится именно на опору баланса. Ведь к ней крепится этот баланс (нелегкий сам по себе), плюс опора выполняет непрерывные возвратно-поступательные движения (с немалой скоростью).
Чтобы минимизировать в опорах осей трение (а значит, и энергозатраты пружины), цапфы, через которые ось соприкасается с мостами и платиной (неподвижным каркасом), должны быть очень тонкими. Именно подшипники, как правило, выступают в роли стабилизатора трения между осью и платиной.
В качестве подшипников либо подпятников для цапф в часовом механизме как раз и используют камни. Говорить, что камни нужны для снижения силы трения в опорах, немного неверно. Если речь конкретно о коэффициенте трения, то между закаленной сталью и алмазом (либо рубином) он примерно такой же, как между закаленной сталью и латунью. И тут многие спросят, почему же подшипники делают из драгоценных камней?
Каким бы ни был калибр часов, диаметр цапф в них, как в наручных, так и в карманных, очень маленький, буквально 100 микрон. А чем меньше площадь соприкасающихся поверхностей, тем слабее и давление между ними. За счет камней в механизме удается снизить давление между элементами прибора, а значит, увеличить срок его службы (то есть, дело, собственно, не в снижении трения). Кроме того, камни отлично поддаются шлифовке, поверхность получается удивительно гладкой, плюс этот материал не подвержен коррозии.
Из камней изготавливают не только опоры, но еще и паллеты (они держатся на плечах анкерной вилки) и импульсный камень. На камень давят зубья анкерного колеса, плюс ударяются рожки анкерной вилки. Под таким воздействием способен устоять только очень крепкий минерал.
В механических хронографах с боковой стрелкой чаще всего бывает 17 камней. Они распределяются так:
2 сквозных и 2 накладных камня (итого 4) – для опоры баланса;
один импульсный камень (в виде эллипса) и два для оси промежуточного колеса;
два палетных камня, два – для оси анкерного колеса;
на ось анкерной вилки – два камня, на центральный триб – тоже два;
два – для оси секундного колеса.
В зависимости конструкции хронографа, число камней может быть и меньше. К примеру, производитель на верхнюю опору центрального колеса ставит латунный подшипник (дав давление послабее), а камень – лишь на нижнюю. Тогда в приборе будет не 17, а 16 камней. Еще на один камень меньше окажется в устройстве с центральной секундной стрелкой (то есть, когда нет самостоятельной секундной оси). Разумеется, число камней увеличивается с добавлением функциональных дополнений в калибр часов. Это, например, секундомер, автоподзавод, циферблат календаря и проч.
В современном часовом производстве чаще всего предусматривается установка 21 камня. Добавляются камни на оси анкерного и третьего колеса (по концам осей).
Крупные производители часовых калибров
Производители хронографов чаще всего используют готовые калибры часов, собранные в других компаниях. А вот изготовлением непосредственно механизмов занимаются считанные предприятия в Швейцарии и Японии. Для профессионального часовщика не составит труда сходу понять, где изготовлен механизм и каковы его основные характеристики.
Среди лидеров данной индустрии – такие гиганты, как ETA, Seiko, Miyota. Компании постоянно развиваются, на основании результатов собственных исследований придумывают все новые, более совершенные калибры часов, которые потом расходятся к производителям по всему миру. Почти половину своей продукции швейцарские заводы изготавливают с механизмами компании ЕТА, а на мировом рынке – это 10 % от общего выпуска.
Чтобы собрать готовый механизм, необходимо сначала изготовить его составляющие:
специальные зубчатые колесики;
необходимое количество осей;
маятник (опять же, сколько нужно);
шестерни (большие и маленькие).
Даже очень простой калибр часов включает в себя не один десяток элементов, а в более сложном механизме число составляющих исчисляется сотнями. Поэтому производственные цеха, как правило, оборудованы по последнему слову техники. Пятьсот высокоточных станков может обслуживать буквально несколько десятков профессиональных мастеров. За неделю в таком цеху используется стали – до 400 кг, латуни – до тонны. На выходе – свыше двух миллионов комплектующих для калибров часов (причем это – за сутки).
Компания ЕТА производит механизмы для любых, даже очень сложных и дорогих устройств, включающих в себя индикатор запаса хода, полный календарь, даже функцию прыгающего часа и ретроградную индикацию.
Гигантский мировой производитель часов – концерн CITIZEN WATCH. Его структурным подразделением стала созданная в 1981 году фирма Miyota. Citizen выпускает 240 миллионов хронографов, а это четвертая часть от всего мирового производства. Это приоритетное направление в деятельности компании, приносящее половину общей прибыли, однако у Citizen есть и другие ниши, она выпускает компьютерную технику, ювелирные украшения и даже медтехнику. Фирма Miyota использует в производстве механизмы, изготовленные в Японии, а это неизменный показатель высокого качества.
Что касается калибра часов, изготавливаемых в Японии, то они отличаются от швейцарских более низкой ценой, что делает их доступными для широких масс. В этом и состоит основная идея японских производителей. Да, устройства, собранные на заводах ЕТА действительно и красивее, и качественнее, однако они и стоят дороже. Если на механизме стоит клеймо «S wiss made», значит место его изготовления – Швейцария, а в этих странах совсем не те зарплаты, что в Китае или Таиланде (которые поставляют механизмы для японских фирм).
Определение калибров по маркировке
Как правило, по маркировке на механизме можно понять калибр часов и особенности конструкции той или иной модели. Что подразумевается под калибром? Если устройство оснащено круглым механизмом, то это диаметр платины (указывается в мм), если механизм другой формы – то это будет площадь платины, приведенная к калибру механизма круглой формы.
Калибр рассчитывают следующим образом: для механизма квадратной, прямоугольной формы, или в виде «бочки» он будет равен посадочному диаметру соответствующего круглого механизма.
Существует специальная формула, по которой калибр некруглого механизма приводится в соответствие с механизмом круглой формы.
Она выглядит так: Dnp =4S/π. В ней S=a-b, где a – это длина (указывается в миллиметрах), а b – ширина (в миллиметрах), Dnp – приведенный диаметр механизма, а S – площадь платины механизма некруглой формы.
Таким образом, на платине или мосту механизма устанавливается цифровое клеймо (из четырех, пяти или шести цифр), по которому понятен калибр часов и особенности конструкции.
Если речь идет о наручных, карманных устройствах, будильниках или секундомерах, то о калибре механизма говорят первые две цифры маркировки, а оставшиеся уже имеют отношения к конструктивным составляющим. В случае с настольными или настенными хронографами – немного по-другому. Тут калибр (в мм) указывается в первых двух цифрах (если код пятизначный) или в первых трех (если код состоит из шести знаков). А по оставшимся определяют особенности конструкции.
Для обозначения конструктивных особенностей устройств приняты определенные интервалы.
Для наручных и карманных часов:
механические балансовые механизмы, оснащенные анкерным спуском: 00-35, 651-700;
электронно-механические механизмы: 36-70;
электронные блоки (предназначенные для установки в наручные и карманные часы): 49, 51, 350-400.
Для секундомеров: 81-99, 601-650.
Для настольных, настенных, напольных хронографов, а также для будильников:
механические балансовые будильники, оснащенные анкерным спуском: 71-80, 500-600;
настенные хронографы с маятником и гиревым механизмом и подзаводом на сутки: 100-120;
настольные и настенные устройства с балансовым и маятниковым механизмом и подзаводом на неделю: 121-150;
такие же, но с подзаводом на две недели: 151-180;
электронно-механические устройства: 38-43, 181-300;
электронные: 195, 201, 801-850.
В качестве примера: маркировка 2614 на устройстве означает, что в нем установлен механизм калибра 26 мм, секундная стрелка закреплена на центральной оси, есть противоударная система и календарь (об особенностях конструкции говорит цифра 14). Или, например маркировка 5671 обозначает следующее: механизм балансовый, калибр – 55,8 мм, камни – рубиновые, секундная стрелка – на центральной оси, есть сигнальный звонок (это мини-будильник), подзаводка – на сутки, плюс пружина боя и хода – в барабанах (все эти характеристики скрыты в цифре 71).
Для механизмов, конструктивные особенности которых одинаковы, но исполнены немного по-разному, предусмотрено добавление букв (Н, 1Н, 2Н и т.д.) к последнему из применяемых для данной модели шифров. Получается так: 2609, 2609Н, 2609.Н1 и так далее.
Известные швейцарские калибры часов
Швейцарские заводы производят не одну сотню наименований часов, однако далеко не все из них – с механизмами собственного изготовления. Очень многие используют калибры часов, выпущенные другими фирмами. Разумеется, цены на них и качественные характеристики не одинаковы.
Кварцевые устройства
ETA, Ronda и ISA – три самых крупных производителя, обеспечивающих брендовые швейцарские фирмы кварцевыми механизмами.
ЕТА снабжает кварцевыми двигателями концерн Swatch Group. Среди выпускаемых компанией ЕТА устройств – термокомпенсационные PreciDrive, отличающиеся уникальной точностью. Швейцарский «старожил» – фабрика ISA, основанная еще в 1849 году. Тогда она называлась Fabrique d’Ebauches de Sonceboz SA. С 1980 года ISA целиком перешла на производство кварцевых устройств, а с 2006 года стала специализироваться на выпуске уникально отделанных и усложненных механизмов. Фирма Ronda была создана в 1946 году и изготавливала альтернативные варианты кварцевых двигателей от ЕТА. Собственный автоматический калибр от Ronda увидел свет в 2016-м.
Доступные механические устройства
Изначально Ronda запускала производство автоматического калибра часов R 150 Mecano в качестве более дешевой альтернативы уникальному ЕТА 2824. При этом аналог не отличался такой же тонкой отделкой и был меньше по размеру. Стоит отметить, что двигатели R150 используют в производстве нешвейцарские фирмы (к примеру, американская Shinola), хоть на механизме и стоит клеймо «swiss made». Гораздо более востребованными оказались швейцарские калибры Valanvron. Год основания фирмы – 2010-й. Хотя компания и приобретает комплектующие в Китае (Sea-Gull), однако 60 % из них все-таки швейцарские, и это позволяет фирме ставить на своих механизмах маркировку «swiss made». В роли альтернативы швейцарскому ЕТА 2824-2 выступает калибр Valanvron VAL-24. Он весьма популярен и в два раза дешевле оригинала.
Механика в базовой комплектации
Гигантский швейцарский концерн по производству калибров часов – фабрика ЕТА. Одних только механических устройств они изготавливают за год шесть миллионов. Примерно десять лет назад Swatch Group уже снабжала своими механизмами 75 % швейцарского часового производства. А за последние годы поставки в другие страны снизились до полумиллиона устройств, а остальные 5,5 миллионов идут в распоряжение собственных 18-ти брендов. Самая популярная механика от ЕТА – 2824 и 2892 (с указателем даты), а также модель ЕТА/Valjoux 7750. Независимая компания Sellita (Швейцария) выпустила их довольно точные аналоги SW200, SW300, SW500. Именно эта фирма в свое время поставляла комплектующие для ЕТА. Число механизмов, выпущенных в 2019 году, достигло миллиона, что принесло Sellita заслуженную популярность в качестве поставщика швейцарской базовой механики. Для сравнения, фирма Soprod, выпустившая калибр А10 (собственная копия 2892), производит таких изделий всего около 300 000 штук в год.
Механика класса «элит»
Швейцарские бренды, выпускающие элитные хронографы, отдают предпочтение механизмам, производство которых не поставлено на поток, их делают маленькие фабрики или даже ателье партиями в количестве нескольких десятков тысяч, не больше. Самые популярные из них – La-Joux Perret (собственность Citizen с 2012 года) и Concepto (самостоятельное предприятие). Производительность каждого из них – 50 000 устройств в год. Это высокоточные механизмы, отличающиеся тонкостью отделки, большим запасом хода и усиленным функционалом (турбийон и проч.). Элитную механику выпускают фабрики Fleurier Ebauches (собственность Chopard), Val Fleurier (член Richemont Group), чьи калибры стоят в часах Montblanc, Panerai, Baume&Mericer. В этом же списке фабрика Vaucher. Ее акции принадлежат Parmigiani и Hermes, но среди клиентов есть и другие бренды класса «люкс», такие как, к примеру, Richard Mille.
Уникальный пример – фабрика Dubois Depraz. Это семейное предприятие, специализирующееся на изготовлении самостоятельных модулей усложнений для часовых механизмов (на базе ETA и Sellita), а именно, хронографов, календарей, репетиров. Настоящие шедевры – модуль полного календаря DD 9000 и модуль хронографа DD 2030. При этом семья Дюбуа владеет еще и кварцевым концерном ISA. Бренд Pierre de Roche также собственность Дюбуа.
ТОП-5 мануфактурных калибров
Что касается мануфактурной механики в часовом производстве, то большинство специалистов придерживаются несколько «криминальной», однако справедливой мысли о том, что существующее положение дел создано искусственным путем для поддержания интереса коллекционеров. Представьте, что абсолютно во всех часах стоят примерно одинаковые механизмы от ЕТА, Sellita, Soprod, Dubois Depraz и еще нескольких производителей. Ради отличающегося дизайна новый хронограф покупать никто не будет.
Таким образом, ведущие мировые производители стараются иметь собственное мануфактурное производство по изготовлению уникальных калибров часов и вкладывают в это немалые средства. Это приносит ожидаемые результаты. Коллекционеры готовы раскошеливаться, как только видят на изделии надпись «мануфактурный калибр». Кстати, это не обязательно лишь ловкий маркетинговый ход. Многие исторические дома еще до кварцевого бума самостоятельно выпускали мануфактурные механизмы. Они и теперь не оставляют эту традицию.
1. Модель Patek Philippe 324 S C.
Разработка 2004 года, выступает в качестве продолжения аналогичного варианта 315. Метка «S C» – сокращение фразы «seconde central», что означает «центральная секунда».
В большом числе моделей от Calatrava, Nautilus, Aquanaut установлен именно калибр часов 324 S C. Его характеристики:
диаметр механизма – 27мм, толщина – 3,3 мм;
спираль – от Spiromax®, баланс – от Gyromax®;
максимальный запас хода составляет 45 часов, частота колебаний – 28 800 полуколебаний в час;
число камней – 29, шесть мостов, золотой центральный ротор, заводится механизм в одном направлении;
всего устройство включает 213 деталей;
собственное клеймо «Patek Philippe Seal».
Существуют и модифицированные усложненные варианты данного механизма с индикатором лунных фаз, GMT, годовым и вечным календарем, показателем запаса хода. Из последних разработок – варианты с кремниевыми технологиями.
2. Механизм Rolex 3235.
Выступил как альтернатива механизмам 3035 и 3135 в 2016 году. В очень многих моделях Datejust установлен именно этот движок. Характеристики:
диаметр равен 28,5 мм;
баланс – от Paramagnetic Oscillator, спираль – от Parachrom Blue, спуск – Chronergy.;
частота колебаний – 28 800 пк/ч, максимальный запас хода рассчитан на 70 часов;
модель ротора = двунаправленная, количество камней – 31;
всего в устройстве 201 деталь.
Диапазон отклонений составляет ±2 секунды в сутки, что в два раза превышает требуемую COSC точность.
3. Движок Lange & Söhne L086.8.
Это целая линейка механизмов, выпуск которой начался в 2011 году в Гласхютте. За основу принят трехстрелочный калибр (секундная стрелка – на отдельном малом счетчике). В движке с пометкой «8» есть функционал большой даты и прыгающего часа. Материал исполнения калибра часов Saxonia Outsize Date – белое или розовое золото. Характеристики:
диаметр механизма – 30,4 мм;
баланс – классический, с регулировочными винтами;
спираль – Lange (внешний виток зафиксирован);
в движке установлен регулятор «лебединая шея» и используется трехчертвертная платина из нейзильбера (знаменитые «фишки» немецких часовых брендов);
частота колебаний – 21600 пк/ч, максимальный запас хода – 72 часа;
количество камней – 40, ротор – центральный, включает в себя платиновый сегмент.
4. Механизм Grand Seiko 9S85.
Из существующих моделей линейки 9S модель Grand Seiko 9S85, пожалуй, самая крутая.
Внешне механизм выглядит весьма прецизионно, все комплектующие подогнаны идеально. В частности, используемая технология MEMS позволяет изготавливать спусковое колесо и анкерную вилку с точностью до 0,0001 мм.
Калибр (значения)
Кали́бр — как правило, внутренний диаметр трубы или внешний диаметр провода или прута, выраженные в некоторых (иногда условных) единицах или имеющие собственное название. Этот термин пришёл от (итал. calibro ), непосредственно от (араб. قالب qālib) в значении форма, шаблон; арабское слово, в свою очередь, от греческого слова (греч. kālápous ), означая сапожную колодку (форма для производства обуви).
Кроме того, калибром называют не измерительное, а счётное определение размера; возможно, это пошло́ от определения калибра гладкоствольного охотничьего оружия: калибром считают число элементов в нормированной единице. Так определяют (и указывают на упаковке) калибр овощей, фруктов (например, маслин), морепродуктов (например, креветок) и т. д. Особенность такого определения, что меньшему калибру соответствует больший размер.
Термин калибр, как средство измерения, пришло из (фр. calibre, calibre à limites )
См. также
Список значений слова или словосочетания со ссылками на соответствующие статьи. Если вы попали сюда из другой статьи Википедии, пожалуйста, вернитесь и уточните ссылку так, чтобы она указывала на статью. |
Полезное
Смотреть что такое «Калибр (значения)» в других словарях:
Калибр — У этого термина существуют и другие значения, см. Калибр (значения). Пули различных калибров … Википедия
Калибр (инструмент) — У этого термина существуют и другие значения, см. Калибр (значения). Резьбовой калибр пробка М20х1,5 мм с полем допуска среднего диаметра 6H. Слева проходной, справа непроходной … Википедия
Калибр (завод) — У этого термина существуют и другие значения, см. Калибр (значения). ОАО «Калибр» российское производственное предприятие. Основан в 1932 году. Располагается в Москве по улице Годовикова, дом 9 (станция метро «Алексеевская»).… … Википедия
Калибр (крылатые ракеты) — У этого термина существуют и другие значения, см. Калибр (значения). Эскиз ПКР 3М 54Э … Википедия
УК (значения) — УК сокращение, имеющее несколько значений: Содержание 1 Часто употребляемые 2 Компании 3 Управление … Википедия
8 мм (значения) — 8 мм: 8 мм калибр 8 мм фильм США 1999 года … Википедия
КАЛИБР
Полезное
Смотреть что такое «КАЛИБР» в других словарях:
Калибр — отношение длины трубопровода к его внутреннему диаметру. Источник … Словарь-справочник терминов нормативно-технической документации
калибр — См … Словарь синонимов
Калибр — внутренний диаметр канала огнестрельного оружия; если ононарезное, то К. представляет собой диаметр канала по полям нарезов. К. внастоящее время выражается в линейных единицах. В период существованиягладкостенной артиллерии К. выражались весом… … Энциклопедия Брокгауза и Ефрона
КАЛИБР — (Calibre) диаметр канала огнестрельного орудия по поля (т. е. не считая углубления нарезов). Для современных арт. орудий исчисляется в мм. Вместе с тем в артиллерии принято для характеристики длины канала орудия давать ее не в линейных мерах, а в … Морской словарь
КАЛИБР — измерительный инструмент для проверки одного определенного размера, для к poro К. изготовлен. Размер этот придается одному или обоим концам К. Различают К. гладкие, резьбовые и специальные. Гладкие К. для отверстий выполняются с поверхностным… … Технический железнодорожный словарь
Сколько времени прожил стандарт 7.62 и почему его решили менять?
Но почему именно 5.45? Почему не 4 или 6?
Но 7.62 все же остается в деле? Почему?
Чем же 5.45 лучше?
Патрон 5.45х39 заметно легче своего предшественника (10 грамм против 16), что позволяет на треть уменьшить массу носимого боекомплекта при одном и том же количестве патронов. Он также имеет заметно меньшую отдачу при стрельбе, что уменьшает рассеивание и повышает эффективность стрельбы как очередями, так и беглым огнем одиночными выстрелами. За счет более высокой начальной скорости пули обеспечивается большая настильность стрельбы и повышенная дальность прямого выстрела, что также повышает вероятность поражения цели.
Эволюция калибра 5.45 еще не закончилась? Ему есть куда развиваться?
Новая революция со сменой калибров – какова ее вероятность в ближайшие годы?
Еще сто с лишним лет назад появилось мнение, что наиболее оптимальным калибром для винтовочного патрона является значение порядка 6.5мм, чуть меньше или чуть больше. Однако разработанные в последние 10 лет в США «супер-перспективные» и активно рекламировавшиеся промежуточные патроны такого калибра, например 6.5 Grendel или 6.8 Rem SPC так и не сникали особого успеха. По факту их преимущества над имеющимися патронами калибра 5.56 и 5.45мм не столь уж и велики, чтобы затевать глобальное перевооружение. Определенные перспективы сейчас есть в области разработки патронов с композитными (металл / пластик) или полностью пластиковыми гильзами, но пока все эти работы находятся в основном в стадии экспериментов.
Калибры, патроны, и классификация стрелкового оружия
Сравнительная таблица калибров:
Чем винтовка отличается от карабина и почему у нас проблемы с терминологией?
Михаил Тимофеевич Калашников и Автомат Калашникова… вернее автоматический карабин Калашникова!
Эти термины являются международными и более правильными, чем наши «автоматы». Само по себе слово «автомат» даже не является техническим термином! Тоже самое, кстати, относится и к «термину» «самозарядный карабин«, каким, например, является хорошо известный в России Самозарядный карабин Симонова (СКС). «По науке», это изделие следовало бы назвать полуавтоматическим карабином. Снайперская винтовка Драгунова (СВД), это ничто иное как полуавтоматическая винтовка. Это нормальная международная и в первую очередь, российская классификация.
Калибры охотничьего (и другого дробового) оружия
Наглядное сравнение внутреннего устройства патронов разных калибров
Отличаются ли патроны одного калибра?
Да, отличаются, и дело вот в чем. Калибр, как правило, говорит только о пуле, но не содержит информации о гильзе. Патроны одного диаметра (калибра) могут иметь пули одного диаметра, но разные гильзы, навесы пороха и мощность.
Иногда указывают диаметр пули и высоту гильзы: 9х17, 9х18, 9х19, 9х21, 9х22, 9х23. Калибр 9-мм очень распространен настолько, что патронов с высотой гильзы — 18-мм оказалось несколько. Чтобы их не путать, они называются по разному: 9х18 Mak и 9х18 Ultra.
Калибр оружия
Содержание
Калибр нарезного стрелкового оружия
Обозначается в США, Великобритании и ряде других стран в долях дюйма (.308 Winchester; в США — в сотых (0,45 дюйма), в Великобритании — в тысячных (0,450 дюйма). При написании ноль и запятая заменяются на точку, а «кал.» используется вместо «дюйм» или вообще опускается (.45 кал.; .450 кал.) В разговорной речи произносят: «сорок пятый калибр», «четыреста пятидесятый калибр».
В России с 1877 по 1917 г. и ряде других стран калибр измерялся в линиях. Одна линия = 0,1 дюйма = 2,54 мм. В современной лексике укоренилось название «трехлинейка», что буквально означает «винтовка системы Мосина калибра 7.62 мм».
В одних странах калибром считается расстояние между полями нарезов (наименьший диаметр канала ствола), в других — расстояние между доньями нарезов (наибольший диаметр). В итоге, при одинаковых обозначениях калибра диаметры пули и каналов ствола разные. Примером служат 9×18 Макаров и 9×19 Парабеллум.
У Макарова 9 мм — расстояние между полями, диаметр пули — 9,25 мм.
У Парабеллума расстояние между доньями — 9 мм, соответственно диаметр пули 9 мм, а расстояние между полями — 8,8 мм.
Наиболее популярные калибры пистолетов:
.577 (14,7 мм) — самый крупный из серийных, револьвер «Элей» (Великобритания);
.25 (6,35 мм) — ТОЗ-8.
Калибр гладкоствольного охотничьего оружия
Для гладкоствольных охотничьих ружей калибры измеряются по-иному: число калибра означает количество пуль, которые можно отлить из 1 английского фунта свинца (453,6 г). Пули при этом должны быть сферические, одинаковые по массе и диаметру, который равен внутреннему диаметру ствола в средней его части. Чем меньше диаметр ствола, тем больше количество пуль. Таким образом двадцатый калибр меньше шестнадцатого, а шестнадцатый меньше двенадцатого.
Обозначение калибра | Вариант обозначения | Диаметр ствола, мм | Разновидности |
---|---|---|---|
36 | .410 | 10.4 | — |
32 | .50 | 12.5 | — |
28 | — | 13.8 | — |
24 | — | 14.7 | — |
20 | — | 15.6 (15.5 magnum) | — |
16 | — | 16.8 | — |
12 | — | 18.5 (18.2 magnum) | — |
10 | — | 19.7 | — |
4 | — | 26.5 | — |
Калибр российской артиллерии, авиабомб, торпед и реактивных снарядов
В Европе термин калибр артиллерии появился в 1546 г., когда Гартман из Нюрнберга разработал устройство, получившее название шкала Гартмана. Она представляла собой призматическую четырехгранную линейку. На одну грань были нанесены единицы измерения (дюймы), на три другие — фактические размеры, в зависимости от веса в фунтах, железных, свинцовых и каменных ядер соответственно.
1 грань — отметка свинцового ядра весом 1 фунт — соотносится с 1,5 дюймами
2 грань — железного ядра 1 ф. — с 2,5
3 грань — каменного ядра 1 ф. — с 3
Таким образом, зная либо размер, либо вес снаряда, можно было легко комплектовать, а главное, изготовлять боеприпасы. Подобная система просуществовала в мире около 300 лет.
В России до Петра 1 никаких стандартов не существовало. В начале XVIII века по поручению Петра 1 генерал-фельдцейхмейстер граф Брюс на основе шкалы Гартмана разработал отечественную систему калибров. Она разделяла орудия по артиллерийскому весу снаряда (чугунного ядра). Единицей измерения служил артиллерийский фунт — чугунный шар диаметром 2 дюйма и весом 115 золотников (около 490 граммов). Была также создана шкала, соотносящая артиллерийский вес с диаметром канала ствола, то есть с тем, что мы сейчас называем калибром. При этом не имело значения, какими видами снарядов стреляет орудие — картечью, бомбами или чем-либо еще. Учитывался лишь теоретический артиллерийский вес, которым могло выстрелить орудие при своем размере. Эта система была введена царским указом в 1707 г. и продержалась полтора столетия.
3-фунтовая пушка, пушка калибром 3 фунта — официальное название;
артиллерийский вес 3 фунта — основная характеристика орудия.
размер по шкале 2,8 дюйма — диаметр канала ствола, вспомогательная характеристика орудия.
На практике это была маленькая пушка, стрелявшая ядрами весом около 1,5 кг и имевшая калибр (в нашем понимании) около 70 мм.
Д. Е. Козловский в своей книге [2] переводит русского артиллерийского веса [3] с переводом в метрические калибры:
Д.Козловский приводит след. соотношения:
1/4 пуда — 120 мм
Введение калибров, помимо прочего, стало хорошим материальным стимулом для солдат и офицеров. Так, в «Книге Устав Морской», напечатанной в С.-Петербурге в 1720 году, в главе «О награждении» приводятся суммы наградных выплат за взятые у неприятеля пушки:
30-фунтовая — 300 рублей
Во второй половине XIX века с введением нарезной артиллерии шкала подверглась корректировке в связи с изменениями характеристик снаряда, но принцип остался тем же.
Интересный факт: в наше время артиллерийские орудия, калибруемые по весу, еще состоят на вооружении. Это связано с тем, что в Великобритании подобная система сохранялась до конца Второй мировой войны. По ее окончании большое количество орудий было продано и передано в страны так. наз. Третьего мира. В самой ВБ 25-фунтовые (87,6 мм) пушки состояли на вооружении до конца 70-х гг. прошл.века, и сейчас остались в салютных подразделениях.
В 1877 году была введена дюймовая система. При этом прежние размеры по «брюсовой» шкале к новой системе не имели никакого отношения. Правда, «брюсова» шкала и артиллерийский вес сохранялись какое-то время и после 1877 года в связи с тем, что в армии оставалось много устаревших орудий.
«Шестидюймовка» крейсера «Аврора», с выстрела из которой началась Октябрьская революция, имела калибр 6 дюймов или 152 мм.
С 1917 г по наст. время калибр измеряется в миллиметрах. В СССР и России он измеряется по полям нарезов (наименьший диаметр канала ствола). В США, Великобритании и нек. др. странах по их доньям (наибольший диаметр), но тоже в миллиметрах.
Иногда калибр орудия используется для измерения длины ствола.
153 мм гаубица, 20 калибров (или 153-20). Узнать длину ствола достаточно просто.
24-фунтовая пушка, 10 калибров. Здесь требуется сначала выяснить, в какой системе откалибровано орудие.
Калибр торпед измеряется в мм. по их диаметру.
Калибр реактивных снарядов (неуправляемых ракет)измеряется в мм по их диаметру. При этом указываемая в калибрах длина служит важной характеристикой. Длину в 20 к. имеют оперённые снаряды, 6-8 к. — турбореактивные.
Классификация калибров для контроля деталей: особенности измерительного инструмента и ГОСТы
В статье расскажем, какие бывают виды калибров, как с их помощью проводить измерение деталей и какие нормативные документы регулируют использование этих метрологических инструментов.
СОДЕРЖАНИЕ
Классификация калибров для контроля деталей: особенности измерительного инструмента и ГОСТы
В массовом и крупносерийном производствах годность деталей определяют, используя нормальные и предельные калибры. Калибром называют средство контроля, которое воспроизводит геометрию проверяемого изделия по заданным предельным линейным или угловым размерам. С помощью калибров проверяют:
В статье расскажем, какие бывают виды калибров, как с их помощью проводить измерение деталей и какие нормативные документы регулируют использование этих метрологических инструментов.
Назначение калибров
Калибры — один из первых измерительных инструментов, который применяется при производстве сопрягаемых деталей (вала и втулки, винта и гайки и пр.). Такая область применения стала причиной появления понятия взаимозаменяемости по вхождению. При этом один калибр изготавливался как точная копия детали из пары, а вторая деталь из той же пары подгонялась к нему. Однако такой способ проверки был неточным, поскольку совпадение размеров определяли субъективно, на глаз.
С ростом серийного производства родилось понятие взаимозаменяемости. Оно отражало принцип выпуска деталей, которые при произвольном сочетании в рамках двух пределов образовывали функционирующий узел. Разность двух предельных размеров получила название допуска. При этом размер, соответствующий максимальному, назвали проходным пределом, а второй, соответствующий минимальному, — непроходным.
Введение понятия допуска и расширенной классификации предельных калибров позволили объективно оценивать качество деталей, сортируя их на годные и негодные (брак). Для контроля на производстве были разработаны нормативные документы, которые охватывали широкую номенклатуру предельных калибров и обозначали размеры и точные характеристики их разновидностей (калибров-пробок, калибров-скоб, калибров-втулок), которые использовались для контроля валов, отверстий, конусов и резьбовых соединений.
Со временем калибры были заменены пневматическими, а позднее электронными измерительными приборами и контрольными приспособлениями. Так что в настоящее время предельные калибры используют для проверки только тех деталей, контроль размеров которых затруднен: валов и отверстий малого диаметра, резьбовых деталей и т. п.
Калибры для контроля размеров деталей: классификация и правила использования
При изготовлении деталей механизмов важно, чтобы они точно подходили одна к другой, такую точность обеспечивает калибр. Рассмотрим, что такое калибры, для чего их применяют и их классификацию. Калибр в промышленности считается шаблонным инструментом, который используют при изготовлении сопрягающихся частей одного механизма.
Эти инструменты изготавливают в точности под размеры комплектующих, обеспечивают таким образом быструю сверку параметров и повышают выработку в условиях массовых производств. Каждый калибр предназначается для определенной детали, для сверки форм, фактических размеров, убеждения, что не нарушены допуски, обозначенные в чертежах. Калибры отличаются по видам изготавливаемых деталей, ими:
Назначение калибров заключается в замере правильности форм для точности сборки. Если различные части одного агрегата изготавливают на разных заводах, то важна совместимость всех деталей, а в конечном итоге — создание качественного продукта. То есть, калибры применяют для анализа соответствия деталей.
Калибровочные шаблоны бывают предельными и нормальными. У нормальных — единый размер, который получают на изготавливаемой детали. Изделие будет считаться годным, когда шаблон к нему плотно подходит. Чтобы пользоваться калибрами нормальными, контролерам необходима квалификация.
У предельных калибровочных шаблонов два размера: минимальный и максимальный. Инструменты этого типа разделены на две рабочих части: одна сторона для входа, а вторая не должна входить. Входной конец называют проходным с аббревиатурой ПР, противоположный — непроходным с аббревиатурой НЕ. Когда ПР не входит в деталь, то отверстие подгоняют под нужный размер, если НЕ проходит, то изделие бракуется. Откалиброванные детали полностью взаимозаменяемы, потому квалификация контролеров значения не имеет. Взаимозаменяемые детали легко собираются на местах сборки без необходимости пригонки.
Калибры применяют чаще в сравнении с нормальными, которыми только контролируют профильные части. Гладкими шаблонами проверяют диаметры, высоту, глубину. Шаблоны-пробки для отверстий и валов выполнены в форме стержня с цилиндрическими концами. С одного края размер наименьший, с другого — наибольший. Меньший край входит в деталь свободно. Если больший конец проходит, значит деталь бракованная.
К предельным видам относятся калибры-скобы, у которых также один конец проходной, другой непроходной; их применяют для контроля валов. Скоба на вал надевается на вал под своим весом. Если надевание происходит непроходной скобы — деталь бракуется.
Размеры калибров, которыми принято пользоваться на производстве, бывают как номинальными, так и фактическими. Это отличие объясняется тем, что шаблоны невозможно изготовить абсолютно точно, к тому же, они со временем изнашиваются. Шаблонами контролируют формы и размеры калибров, они еще называются контркалибрами. Допуски регламентируются Госстандартами.
Назначение калибров, минусы и плюсы
Калибровочные шаблоны используют для контроля, приемки и работы. Рабочим инструментом осуществляют контроль в процессе изготовления. Приемные использует заказчик. Контрольные применяют контролеры ОТК, наладчики оборудования. Ими также пользуются для установления степени износа поверхностей. Контрольные шаблоны имеют минимальные допуски, но несмотря на это, они искажают пределы допусков, поэтому становится целесообразным применять универсальные шаблоны. Это насадки, вставки в калибры-пробки по ГОСТу 5950-2000 или 801-78, изготовленные из стали У12А, У10А. Вставки диаметром больше 12 мм делают из стали 15, 20.
Недостатки калибров обусловлены отсутствием цифровых данных о размерах деталей; неизвестны погрешности измерений, так как они зависят не только от самого инструмента, но и от измеряемых деталей, шероховатости поверхностей, температурных деформаций.
Требования к калибрам
ГОСТом 2015-84 установлены требования к гладкости нерегулируемых калибров, при выборе которых исходят из принципа конструирования — подобия. Его сущность заключается в представлении формы, подобной изготавливаемой детали, которая должна точно сопрягаться с пазами, сечениями и прочими элементами в механизме агрегата. Валы проходят проверки при помощи непроходных скоб или колец, а отверстия — с помощью непроходных и проходных пробок. Отверстия проверяют при помощи пробок:
Допуски существуют в новых калибрах и контркалибрах. Когда в изношенных шаблонах допуски превышены, они бракуются и списываются. Допуски неточностей — это разница самого большого и самого малого размеров. Это значения, в пределах норм. Установленную разность исполнительных размеров изношенных колец или скоб называют допустимым износом калибра.
ГОСТы
ГОСТ 25548 82 — это действующий стандарт на территории РФ. Он определяет понятия по части эксплуатации и хранения калибров. Терминами они описываются в документации и технической литературе по стандартизации для получения положительных результатов.
Требования СТ-СЭВ-5617 соответствуют ГОСТу 272-84, что отображено в таблице:
Калибр
Полезное
Смотреть что такое «Калибр» в других словарях:
Калибр — отношение длины трубопровода к его внутреннему диаметру. Источник … Словарь-справочник терминов нормативно-технической документации
КАЛИБР — (фр., от лат. qualibra сколько фунтов). 1) диаметр отверстия артиллерийских орудий, а также диаметр ствола ружья. 2) размер вещи у ремесленников. 3) инструмент, которым соразмеряют свою работу плотники, столяры и др. 4) у штукатуров доска с… … Словарь иностранных слов русского языка
калибр — См … Словарь синонимов
Калибр — внутренний диаметр канала огнестрельного оружия; если ононарезное, то К. представляет собой диаметр канала по полям нарезов. К. внастоящее время выражается в линейных единицах. В период существованиягладкостенной артиллерии К. выражались весом… … Энциклопедия Брокгауза и Ефрона
КАЛИБР — (Calibre) диаметр канала огнестрельного орудия по поля (т. е. не считая углубления нарезов). Для современных арт. орудий исчисляется в мм. Вместе с тем в артиллерии принято для характеристики длины канала орудия давать ее не в линейных мерах, а в … Морской словарь
КАЛИБР — измерительный инструмент для проверки одного определенного размера, для к poro К. изготовлен. Размер этот придается одному или обоим концам К. Различают К. гладкие, резьбовые и специальные. Гладкие К. для отверстий выполняются с поверхностным… … Технический железнодорожный словарь
Калибры, которые мы выбираем
А вот на суше и на море 23, 25, 35 и 37 мм зенитные автоматы, также, впрочем, как и 40-мм, были очень популярны и остаются таковыми и сейчас, вот только 25-мм сегодня встречается главным образом на американской БМП «Бредли». Зенитные автоматы в 35-мм мы встречаем на германском «Гепарде» и японской ЗСУ «Тип 87».Калибр 45-мм был очень популярен в Красной Армии, где противотанковые пушки – «сорокопятки» были её главным средством борьбы с германскими танками чуть ли не всю Великую Отечественную войну. Зато в других армиях мира такого калибра не знали, разве что в Италии был такой миномет. Зато там от Швеции до Японии были распространены противотанковые пушки 37,40 и 47 мм, а также ещё и 57-мм – калибр, появившийся у нас уже во время войны. Известны калибры 50, 51 и 55-мм, однако большого распространения они не получили. Калибры 50 и 51 мм относятся к современным легким минометам в иностранных армиях. 60-мм – тоже «минометный» калибр, а вот уже 64-мм – это вполне серьезная артиллерийская система – калибр первых в России скорострельных орудий конструкции Барановского, имевших тормоз отката и накатник! 65-мм – это калибр легких испанских гаубиц, а 68-мм – австрийских горных пушек конца ХIХ – начала ХХ в. 73-миллиметровые пушки «Гром» стояли на первых советских БМП и БМД, но этот калибр как-то не очень у нас прижился. Зато про русскую «трехдюймовку» Путиловского завода знают очень многие.
Калибры 100, 102, 105, 107-мм – были очень популярны как в армии, так и во флоте. Известно и 106-мм безоткатное орудие, но также безоткатными были и пушки калибром 105 и 107-мм. Что же касается нарезных орудий, то они ставились на кораблях (в качестве главного калибра на легких крейсерах и эсминцах и вспомогательного на крупных) и на танках. Причем, 105-мм танковые пушки стали ответом зарубежных танкостроителей на принятый у нас в стране калибр танковых орудий равный 100-мм. Когда там «пошел» калибр 105-мм, то у нас на танки поставили орудия калибром 115, а затем и 125-мм! Зато калибр 114-мм орудия имели английские полевые гаубицы, и они же ставились на так называемые «артиллерийские катера»! Интересно, что такая гаубица стояла почему-то в запаснике исторического музея в Казани. Или теперь уже не стоит?
120-мм – это типичный минометный калибр, но такие же орудия стояли и на кораблях (в частности в СССР они использовались на мониторах и канонерских лодках), и на тяжелых зарубежных танках. А вот 122-мм гаубицы существовали только в России. Калибр 127-мм – имели универсальные орудия на боевых кораблях США и тяжелые английские пушки, использовавшиеся как британской армией, так и в артиллерии РККА. 130-мм – калибр советских морских, береговых и танковых пушек. 135,140,150,152-мм – это калибры орудий крейсеров. Причем 152-мм – «шестидюймовый» – долгое время считался наиболее массовым и устанавливался ещё и на броненосцах, в то время как 140-мм это калибр перспективных танковых орудий, разрабатываемых в настоящее время для замены устаревающих 120-миллиметровых пушек.
В тоже время 152 и 155-мм – это калибры тяжелых гаубиц и пушек в сухопутных войсках, в том числе и самоходных. 160-мм – калибр нашего советского (а также израильского и китайского) миномета МТ-13, а также некоторых морских орудий на крейсерах и броненосцах. Но на наших кораблях такие орудия не стояли.175-мм – напротив, никогда не применялся на море, зато американцы использовали его в своей тяжелой самоходной артсистеме М107. 180,190 и 195- мм – опять-таки калибры морских орудий, стоявших на крейсерах, а вот 203-мм – знаменитый «вашингтонский калибр» тяжелых крейсеров. Однако его имели (и имеют и в настоящее время) некоторые сухопутные тяжелые орудия сухопутных войск, предназначенные для подавления и уничтожения противника на большом расстоянии или разрушения особо прочных укреплений. Например, это наш «Пион». 210-мм это также калибр сухопутных орудий большой мощности, которые состояли на вооружении РККА и вермахта в начале Великой Отечественной войны.
Диаметр канала ствола равный 229, 234, 240, 254-мм имели морские и береговые орудия. В частности наш миномет «Тюльпан» как раз имеет калибр 240-мм. А вот калибры 270 и 280-мм принадлежали также сухопутным мортирам и дальнобойным орудиям броненосцев и линкоров. «Двенадцать дюймов» – 305-мм – самый распространенный главный калибр на броненосцах и линкорах, но также и в береговой и железнодорожной артиллерии, а, кроме того, это ещё был и калибр тяжелых гаубиц резерва Главного командования и отдельных артдивизионов особой мощности.
Однако и это орудие по диаметру канала ствола не самое большое! Самым крупнокалиберным по праву считается мортира англичанина Роберта Маллета калибра 920-мм, созданная ещё в 1857 году. А, впрочем, тоже нет! Ведь в романе Жюля Верна «Пятьсот миллионов бегумы» описана куда более чудовищная пушка, одним выстрелом которой злобный профессор Шульце намеревался разрушить целый город Франсвиль. И хотя это не самый лучший из жюль-верновских романов, находившаяся в «Башне Быка» пушка описана в нем достаточно подробно и со знанием дела. И, тем не менее, это ведь все-таки вымысел, а вот «Маленького Давида» можно воочию увидеть на открытой площадке Абердинского полигона в США.
Скорее всего, это далеко не полный список, однако для вывода достаточный. А вывод какой? Только тот, что практически любую «дырку в трубе» можно сделать стреляющей, было бы только желание! Ведь те же японцы, например, и вовсе выделывали пушки из древесных стволов даже в 1905 году и из них стреляли, хотя, конечно, и не ядрами, а зажигательными снарядами из отрезков бамбуковых стволов.
Соответствие калибров в метрической и дюймовой системах
Соответствие наиболее распространенных калибров в дюймовой и метрической системе:
Калибры гладкоствольных ружей
Для гладкоствольных ружей калибры измеряются принципиальнопо иному: число, обозначающее калибр есть количество круглых пуль для данного ружья, которое можно отлить из 1 английского фунта свинца (454г).
28-му калибру соответствует диаметр канала ствола 14 мм;
Баллистические характеристики некоторых боеприпасов
Боеприпасы для пистолетов и револьверов
Наиболее распространенные патроны
(картинки даны в одном масштабе для сравнения)
Баллистические характеристики основных патронов для пистолетов и револьверов
Патрон (страна) | Обозначение* | масса пули, г. | V0, м/с | Е0, Дж |
.223 Remington / 5,56 NATO (США) | 5,56 x 45 | 3,56 (3,95 SS109) | 1005 | 1798 |
5,45mm M74 (СССР/Россия) | 5,45 x 39 | 3,25 | 900 | 1316 |
.30 US Carbine (США) | 7,62 x 33 | 7,1 | 605 | 1299 |
Kurzpatrone PP43 (Германия) | 7,92 x 33 | 6,95 | 650 | 1468 |
7,62mm M43 (СССР/Россия) | 7,62 x 39 | 7,9 | 710 | 1991 |
.303 British (Великобритания) | 7,7x56R | 11.4 | 745 | 3164 |
.308 Win / 7,62 NATO (США) | 7,62 x 51 | 9,5 | 780-840 | 2890-3352 |
7,5mm (Франция) | 7,5 x 54 | 9 | 820 | 3206 |
7,5mm (Швейцария) | 7,5×55,5 | 11,3 | 750-840 | 3178-3987 |
7,62mm M1908/30 (СССР/Россия) | 7,62x54R | 9,6-11,8 | 780-870 | 2920-4466 |
7,92mm Mauser M03/05 (Германия) | 7,92 x 57 | 12,8 | 750-880 | 3600-4956 |
.30-06 Springfield (США) | 7,62 x 63 | 9,7-10,5 | 820-850 | 3261-3793 |
.50 Browning (США) | 12,7 x 99 | 46 | 765-890 | 13460-18218 |
12,7mm M30/38 (СССР/Россия) | 12,7×108 | 51 | 830-860 | 17567-18860 |
14,5mm M41/44 (СССР/Россия) | 14,5×114 | 63,4 | 1000 | 31700 |
Некоторые типы пуль
Обозначения +Р, +Р+ обозначают патроны повышенной мощности (с увеличенным давлением пороховых газов).
Характеристики пробивного действия пуль | |||
Патрон | Преграда | Дальность стрельбы,м | Кол-во сквозных пробоин,% |
7,62-мм обр. 1943 г. с ТУС | I II III | 100 100/200 100 | 0 80/0 0 |
7,62-мм обр. 1943 г. инд. 7Н23 БП | I II III | 100 330/400 250 | 100 100/60 100 |
5,45-мм инд. 7Н6 | I II III | 100 100 100 | 0 0 0 |
5,45-мм инд. 7Н22 БП | I II III | 150/220 250 250 | 100/80 95 100 |
Калибр | 7,62х39 | 7,62х39 | 7.62х53 R | 7,62х53 R | 7,62х53 R | .338 Lapua Mag | .338 Lapua Mag | |||
Тип пули | FMJ | Mega | FMJ | Mega | Forex | Lock Base | Forex | |||
Масса пули, г | 8 | 8,1 | 8 | 12.0 | 12 | 16,2 | 16,8 | |||
Тип пороха | N125 | N125 | N150 | N150 | N150 | Rpl5 | Rpl5 | |||
Масса порохового заряда, г | 1.6 | 1,6 | 3,2 | 3,1 | 2,9 | 5,7 | 5,7 | |||
Скорость пули, м/с, на дистанции, м | 0 | 715 | 715 | 895 | 765 | 790 | 900 | 870 | ||
25 | 689 | 689 | 866 | 742 | 756 | 887 | 843 | |||
100 | 616 | 614 | 784 | 675 | 659 | 852 | 768 | |||
150 | 570 | 567 | 732 | 632 | 598 | 828 | 719 | |||
200 | 525 | 522 | 681 | 591 | 540 | 805 | 672 | |||
300 | 441 | 437 | 585 | 512 | 433 | 760 | 583 | |||
Энергия пули, Дж, на дистанции, м | 0 | 2044 | 2070 | 3204 | 3511 | 3744 | 6561 | 6357 | ||
25 | 1902 | 1922 | 3004 | 3303 | 3429 | 6386 | 5969 | |||
100 | 1521 | 1526 | 2461 | 2735 | 2605 | 5883 | 4954 | |||
200 | 1104 | 1103 | 1856 | 2095 | 1749 | 5259 | 3793 | |||
300 | 780 | 773 | 1370 | 1575 | 1124 | 4686 | 2855 | |||
Подъем траектории, мм, на дистанции, м (линия прицеливания на 40 мм выше оси ствола) | При пристрелке на 100 м | 50 | 7 | 8 | -7 | 3 | 4 | -4 | -1 | |
100 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
150 | -72 | -73 | -24 | -58 | -60 | -30 | -40 | |||
200 | -221 | -222 | -85 | -177 | -189 | -96 | -127 | |||
300 | -802 | -809 | -331 | -638 | -720 | -343 | -474 | |||
При пристрелке на 200 м | 50 | 63 | 63 | 14 | 47 | 51 | 19 | 31 | ||
100 | 110 | 111 | 42 | 88 | 95 | 47 | 64 | |||
150 | 93 | 94 | 39 | 75 | 82 | 41 | 56 | |||
200 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
300 | -471 | -475 | -204 | -372 | -436 | -200 | -283 | |||
Снос пули, мм, на дистанции, м | Боковой ветер 4 м/с | 100 | 42 | 43 | 25 | 33 | 47 | 12 | 29 | |
150 | 100 | 102 | 58 | 78 | 113 | 28 | 68 | |||
200 | 186 | 190 | 108 | 144 | 211 | 50 | 126 | |||
300 | 456 | 467 | 260 | 347 | 531 | 116 | 304 | |||
Длина ствола, мм | 415 | 420 | 660 | 690 | 690 | 690 | 620 |
Основные патроны для снайперских винтовок калибра 7,62мм
