Компенсация искажений в усилителе
Основным способом повышения линейности усилителей считается введение в них ООС. Однако увеличивать ее глубину более 30. 35 дБ нежелательно из-за нарушения устойчивости работы усилителя. Дополнительно повысить линейность позволяет компенсация нелинейности. Простейшим примером такой компенсации является использование двухтактных каскадов, значительно ослабляющих четные гармоники усиливаемого сигнала. Но возможности такой линеаризации ограничиваются разбросом параметров активных элементов усилителя.
Чтобы как-то преодолеть это ограничение, предлагается ввести в усилитель компенсацию разброса параметров. Такой путь позволяет получить хорошую линейность при умеренной ООС, обойтись меньшим усилением в ее петле и использовать активные элементы без подбора. Амплитудная характеристика усилителя (зависимость выходного напряжения от входного) хорошо аппроксимируются полиномом третьей степени. При графическом представлении этой зависимости очевидны следующие ее особенности.
Во-первых, крутизна выше и ниже точки покоя не одинакова, что и порождает возникновение четных гармоник в усиливаемом сигнале. Во-вторых, с ростом мгновенного значения сигнала крутизна уменьшается (усилитель переходит в режим насыщения), а это предопределяет возникновение в усиливаемом сигнале нечетных гармоник.
При синусоидальном входном сигнале, кроме сигнала основной частоты, на выходе усилителя будет присутствовать постоянная составляющая, пропорциональная квадрату амплитуды входного сигнала; вторая его гармоника с амплитудой, также пропорциональной квадрату амплитуды входного сигнала, и третья гармоника.
Первые две составляющие обусловлены общей причиной — непостоянством крутизны амплитудной характеристики усилителя, и при ее компенсации исчезают одновременно. Причем постоянную составляющую легко выделить с помощью ФНЧ и использовать для индикации линейности.
Если же подать на вход усилителя 34 два синусоидальных сигнала разной частоты (f1 и (f2), то каждый из сигналов создаст на выходе усилителя, кроме перечисленных составляющих, составляющие с частотами, равными сумме и разности частот входного сигнала, а также с частотами, равными сумме и разности их гармоник. Компенсация нелинейности амплитудной характеристики усилителя вызовет в этом случае пропадание тех же составляющих, что и при воздействии на усилитель каждого из синусоидальных сигналов в отдельности, а также компонент с частотами, равными сумме и разности первых гармоник входных сигналов, особенно неприятных для слуха.
Из всех продуктов нелинейности останутся неподавленными только составляющие с частотами f1±2f2 и f2±2f1, обусловленные нелинейностью третьего порядка.
Как видим, при компенсации не только существенно уменьшаются интермодуляционные и гармонические искажения, но и устраняется «плавание» режима усилителя, вследствие квадратичного детектирования сигнала на нелинейных активных элементах усилителя.
Компенсацию нелинейности амплитудной характеристики усилителя можно получить, например, управляя нелинейностью каскадов, выполненных по схеме «токового зеркала». Читателям предлагается предварительный усилитель (возбудитель оконечного каскада УМЗЧ) с компенсацией нелинейности амплитудной характеристики путем дифференциального изменения глубины местной и общей ООС в плечах.
Рис. 1 |

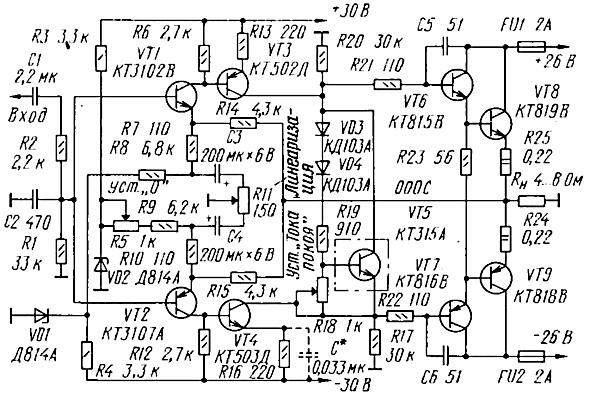

В качестве базового использован предоконечный усилитель УМЗЧ, описанный в [1]. Его доработанная схема приведена на рис. 1. В отличие от прототипа в него введена стабилизация тока смещения транзисторов первого каскада с помощью стабилитронов VD1 и VD2. Блокировочные конденсаторы в цепи эмиттеров первого каскада отсоединены от общего провода и подключены к переменному резистору R11, движок которого заземлен. Изменены номиналы некоторых резисторов и исключена регулировка глубины ООС. Предусилитель дополнен оконечным каскадом, выполненным по традиционной схеме. При питании от источника напряжением ±26 В усилитель имеет следующие технические характеристики:
входное сопротивление кОм | 30 |
усиление с разомкнутой цепью ООС дБ | 56 |
усиление с замкнутой цепью ООС дБ | 26 |
мощность на нагрузке 8 Ом при коэффициенте гармоник 0,15 % Вт | 30 |
коэффициент гармоник при мощности 20 Вт на частоте 1 кГц % | 0,05 |
коэффициент гармоник при мощности 20 Вт на частоте 16 кГц % | 0,06 |
При снижении напряжения питания усилитель остается работоспособным до порога стабилизации стабилитронов VD1 и VD2. Переход на питание, отличное от приведенного на схеме, потребует только пересчета балластных резисторов стабилитронов R3 и R4. Допустимо питать предварительные и оконечные каскады от общего источника питания через развязывающие диоды, как это сделано в [1].
Поясним физический смысл линеаризации амплитудной характеристики усилителя. Для однотактного транзисторного каскада, собранного по схеме с ОЭ, характерно увеличение крутизны и нелинейности амплитудной характеристики с ростом коллекторного тока. При неизменном токе эти параметры зависят от глубины ООС.
В случае симметричного (двухтактного) усилителя результирующая амплитудная характеристика будет суммировать амплитудные характеристики плеч.
Дифференциально перераспределяя глубину ООС в плечах, можно управлять результирующей нелинейностью амплитудной характеристики в точке покоя.
Рис. 2 |
Сказанное иллюстрирует рис. 2. Исходные амплитудные характеристики каждого из плеч двухтактного каскада — «аб» и «вг». Его суммарная результирующая характеристика — «в’б’». Изменяя ООС в плечах усилителя, можно получить, например, характеристики «АБ» и «ВГ», результирующая амплитудная характеристика «В’Б’» которых имеет обратный знак кривизны. Причем регулировкой глубины ООС можно добиться любого знака кривизны результирующей характеристики.
В рассматриваемом усилителе глубина ООС регулируется переменным резистором R11. При перемещении его движка дифференциально регулируется глубина как местной (изменяются эмиттерные сопротивления в первом каскаде), так и общей ООС (изменяются коэффициенты деления делителей напряжения в ее цепях). Кстати, такая регулировка линейности амплитудной характеристики не влияет на режим усилителя по постоянному току.
Рис. 3 |
Рекомендуется следующий порядок регулировки усилителя. Вначале при отключенной нагрузке и отсутствии входного сигнала переменным резистором R18 следует установить ток покоя оконечного каскада 50. 70 мА. Далее, подключив к выходу усилителя эквивалент нагрузки (резистор сопротивлением 8 Ом и мощностью рассеяния 25 Вт) и ФНЧ с микроамперметром (см. рис. 3), переменным резистором R5 добиться отсутствия постоянного напряжения на нагрузке. Затем, подав на вход усилителя синусоидальный сигнал частотой 5. 8 кГц, по подключенному к его выходу осциллографу или вольтметру переменного тока нужно оценить пороговый уровень насыщения усилителя. После этого рекомендуется уменьшить входной сигнал до уровня 0,7 от насыщения (уровень половинной мощности) и переменным резистором R11 устранить постоянную составляющую (по показанию) микроамперметра), возникшую от квадратичного детектирования сигнала элементами нелинейности второго порядка. Эксперимент показал, что такой способ линеаризации усилителя дает достаточно высокую точность. Так, при установке резистора R11 в среднее положение измеритель нелинейных искажений (ИНИ), подключенный к усилителю, работающему на половинной мощности, зарегистрировал коэффициент гармоник 0,08 %. После компенсации нелинейности амплитудной характеристики по микроамперметру этот показатель упал до 0,036 %, а при минимизации по ИНИ до 0,03 %.
Осциллографический контроль на выходе ИНИ показал, что остаточные продукты искажений содержат преимущественно третью гармонику.
Короткая цепь общей ООС (по числу охваченных каскадов) сообщает усилителю хорошую стабильность. Он устойчив при шунтировании нагрузки емкостью в 1 мкФ, допускает применение разъемов в цепи питания (вынесенный выпрямитель). Однако непременным условием использования вынесенного источника питания должно быть раздельное соединение средней точки конденсаторов выпрямителя с общей шиной предусилителя и нагрузкой (общим проводом АС). Общепринятая рекомендация — соединять усилитель с выпрямителем одним толстым и коротким проводом — не достигает цели.
При настройке усилителя эквивалент нагрузки также нужно соединить с выпрямителем отдельным проводом.
В некоторых случаях, для снижения искажений на верхних частотах, может оказаться полезной коррекция фазы по опережению шунтированием конденсатором эмиттерного резистора второго каскада. Обычно это приходится делать в плече выходного каскада на транзисторах структуры p-n-p, имеющих худшие частотные параметры. Емкость конденсатора С* — 0,02. 0,03 мкФ.
ЛИТЕРАТУРА
О. Решетников. Снижение искажений в усилителях мощности.
До недавнего времени снижение нелинейных искажений в усилителях звуковой частоты достигалось в основном двумя способами: либо введением глубокой отрицательной обратной связи (ООС), охватывающей усилитель с выходным каскадом, работающим в режиме B (или близком к нему), либо переводом выходного каскада в режим А с неглубокой общей ООС. Первый из этих способов неизбежно приводит к необходимости принятия мер по борьбе с так называемыми динамическими искажениями, возникающими в усилителях с глубокой ООС, второй – мер по термостабилизации большого тока покоя выходного каскада.
А между тем еще в 1929 г. В патенте Хорольда Блэка [1] был выдвинут принцип построения усилителей НЧ, позволяющий использовать в выходных каскадах экономичный режим В, не внося в усиливаемый сигнал свойственных этому режиму искажений. Сам принцип получил название «feed forward error correction», что в переводе означает «коррекция искажений с использованием прямой связи».
Пути реализации этого принципа в транзисторном усилителе НЧ удобно рассмотреть на примере усилительного устройства, функциональная схема которого приведена на рис. 1. Устройство состоит из идеального усилителя Ф1, обеспечивающего необходимый для нормальной работы выходного каскада уровень сигнала, работающего в режиме В выходного каскада на транзисторах V1, V2 и элементов моста R1, C1, R2 и L1. Связь между выходным напряжением на нагрузке UH и напряжением источника сигнала UC выражается для данного устройства [2] равенством UH=AUC + Biб, где iб – базовый ток транзисторов выходного каскада, а А и В – коэффициенты, численные значения которых определяются параметрами входящих в устройство элементов.
Если из устройства по схеме на рис. 1 исключить резистор R2, оно превратиться в обычный усилитель НЧ, где резистор R1 обеспечивает ООС, конденсатор C1 корректирует АЧХ, а катушка L1 защищает нагрузку от возможной высокочастотной генерации.
Эффективность снижения нелинейных искажений в таком усилителе уменьшается с увеличением частоты сигнала, так как требование стабильности приводит к соответствующему снижению с ростом частоты глубины ООС. Особенное заметно это сказывается на подавлении высших гармоник в спектре искаженного выходного тока i1 (рис. 1).
При введении резистора R2 нелинейные продукты в спектре выходного тока компенсируются за счет подкачки «исправляющего» тока i2 прямо с выхода линейного усилителя в нагрузку. При этом более эффективно компенсируются именно высшие гармоники (сопротивление резистора R2 выбрано так, что ток i2 на этих частотах равен току i1 и противоположен ему по направлению). На низших частотах баланс моста может нарушаться из-за наличия активной составляющей в полном сопротивлении катушки L1.
Принципиальная схема аналогичного усилителя на отечественных элементах приведена на рис. 2. Применение в выходном каскаде режима B позволило повысить КПД и полностью исключить проблему термостабилизации тока покоя, а метод компенсации искажений с использованием прямой связи обеспечил весьма низкий уровень нелинейных и динамических искажений.
Основные технические характеристики | |
Номинальный диапазон воспроизводимых частот, Гц, при неравномерности АЧХ ±1 дБ | 20. 20 000 |
Выходная мощность, Вт, в номинальном диапазоне частот на нагрузке 8 Ом при коэффициенте гармоник не более 0,02% | 30 |
То же, на нагрузке 4 Ом | 40 |
Чувствительность, мВ | 200 |
Уровень собственных шумов, дБ | -75 |
Усилитель состоит из четырехкаскадного предварительного усилителя, работающего в режиме A (A1, V3-V6 и V9), выходного каскада, работающего в режиме B (V12, V15, V16) и устройства защиты выходного каскада от перегрузок и короткого замыкания в нагрузке (V7 и V13).
Первый каскад предварительного усилителя выполнен на операционном усилителе (ОУ) A1. Параметры охватывающей его цепи ООС (C1R2R5C3) выбраны так, что коэффициент усиления каскада на частотах выше 20 Гц постоянен и приблизительно равен 15. Благодаря глубокой ООС по постоянному току (через резистор R3) на выходе усилителя НЧ поддерживается нулевой потенциал.
Для получения максимального усиления в коллекторную цепь транзистора V4 включен источник тока на транзисторе V3. Двойной эмиттерный повторитель на транзисторах V5, V6 согласует входное сопротивление каскада на транзисторе V9 с выходным сопротивлением каскада на транзисторе V4.
Как уже говорилось, на низких частотах баланс моста R15 C6 R29 L1 нарушается. Малый уровень нелинейных искажений на этих частотах обеспечивается в основном глубокой (50…70 дБ) ООС, напряжение которой поступает в эмиттерную цепь транзистора V4 с выхода усилителя через делитель напряжения, состоящий из резисторов R12 и R15. На более высоких частотах баланс восстанавливается, и продукты искажений компенсируются «исправляющим» током, текущим через резистор R29 в нагрузку.
В устройство защиты транзисторов выходного каскада входят транзистор V7 и резисторы R18, R20, R21 в нижнем. В отсутствие сигнала через резисторы R26, R20, R18, R21 протекает постоянный ток, создающий на резисторах R20 и R26 падение напряжения около 0,45 В. С появлением сигнала на входе усилителя это напряжение начинает изменяться: в интервалы времени, когда переменное напряжение на выходе усилителя изменяется в положительную сторону, падение напряжения на резисторе R20 уменьшается, а на резисторе R26 (оно обусловлено в основном коллекторным током транзистора V12) – повышается. Когда суммарное напряжение на резисторах R20 и R26 достигает примерно 0,65 В, транзистор V7 открывается. Участком эмиттер – коллектор он шунтирует резистор R16 и тем самым ограничивает рост выходного тока. При указанных на схеме номиналах деталей это ограничение наступает при токе 3,5 А. В случае короткого замыкания в нагрузке выходной ток ограничивается 1,5 А. Диод V8 предотвращает срабатывание устройства защиты верхнего (по схеме) плеча из-за увеличения падения напряжения на резисторе R20 в моменты, когда выходное напряжение изменяется в отрицательную сторону. Аналогично работает устройство защиты нижнего плеча.
Элементы R30, L2, C11, R31, C10, C12 предотвращают самовозбуждение усилителя.
Катушки L1 и L2 намотаны виток к витку в два слоя проводом ПЭВ-2 1,0 на каркасах диаметром 7 и длиной 28 мм и содержат соответственно 30 и 46 витков. Вместо транзисторов КТ3102А и КТ3107Б, КТ3107Д можно использовать соответственно транзисторы КТ342Г и КТ361В, КТ361Д. Ближайшими аналогами транзистора КТ626Б (кроме КТ626В и КТ626А) являются транзисторы КТ814В и КТ814Г.
Транзисторы V9, V12, V15 и V16 установлены на теплоотводе с площадью охлаждающей поверхности 900см 2 и изолированы от него слюдяными прокладками толщиной 0,1 мм.
Правильно смонтированный усилитель практически не требует налаживания. Необходимо только настроить мост R15 C6 R29 L1 по минимуму искажений. Для этого на вход усилителя подают сигнал синусоидальной формы частотой 50…100кГц и, наблюдая выходное напряжение на экране осциллографа, подбирают конденсатор C6 так, чтобы искажения формы стали минимальными.
1. Black H. US Pat 1, 689, 792. 9th Oct 1929.
2. Vanderkooy J., Lipshitz S. P. Current dumping does it really work? Wireless World, 1978, June (Vol. 84, 1510).
3. Walker P. J. Current damping audio amplifier. Wireless World, 1975, Dec. (Vol. 81, 1480).
О. Решетников. Снижение искажений в усилителях мощности. Радио №12, 1979г. стр. 40-42
