компенсация реактивной мощности в электрических сетях с помощью конденсаторов
Способы компенсации реактивной мощности в системах электроснабжения
Реактивной мощностью называется та доля полной мощности, которая идет на поддержание электромагнитных процессов в нагрузках, имеющих индуктивную и емкостную реактивные составляющие.
Реактивная мощность сама по себе не расходуется на выполнение какой-либо полезной работы, в отличие от активной мощности, однако наличие в проводах реактивных токов приводит к их нагреву, то есть к потерям мощности в форме тепла, что вынуждает поставщика электроэнергии все время подавать потребителю повышенную полную мощность. А между тем, в соответствии с приказом Министерства промышленности и энергетики Российской Федерации №267 от 4 октября 2005 года, реактивная мощность отнесена к техническим потерям в электрических сетях.
И хотя без реактивной мощности многие потребители, содержащие ощутимые индуктивные составляющие, не смогли бы работать в принципе, поскольку им необходима реактивная мощность, как часть полной мощности, реактивная мощность зачастую фигурирует как вредная чрезмерная нагрузка по отношению к электрическим сетям.
Вред от реактивной мощности без компенсации
Но такие системы, которые всегда требуют пополнений за счет соседей, всегда получаются в итоге неэффективными, а ведь их можно легко превратить в эффективные, достаточно создать условия для генерации реактивной мощности прямо на месте, в специально приспособленных компенсирующих устройствах, подобранных для активно-реактивных нагрузок данной энергосистемы.
Дело в том, что реактивную мощность не обязательно генерировать на электростанции генератором, вместо этого ее можно получать в компенсирующей установке (в конденсаторе, синхронном компенсаторе, в статическом источнике реактивной мощности), расположенной на подстанции.
Компенсация реактивной мощности сегодня является не только ответом на вопросы об энергосбережении и о способе оптимизации нагрузок на сеть, но и ценным инструментом влияния на экономику предприятий. Ведь конечная стоимость любой производимой продукции формируется не в последнюю очередь из расходуемой электроэнергии, которая будучи снижена — уменьшит себестоимость продукции. К такому выводу пришли аудиторы и специалисты по энергоресурсам, что побудило многие компании прибегнуть к расчету и установке систем компенсации реактивной мощности.
Активные потери теперь становятся не более 500 мВт на 1 кВар, при этом движущиеся части у установок отсутствуют, шума нет, а эксплуатационные затраты мизерны. Установить конденсаторы можно в принципе в любой точке электросети, а мощность компенсации подбирается индивидуально. Установка производится в металлических шкафах или в настольном исполнении.
Способы компенсации реактивной мощности в системах электроснабжения
В зависимости от схемы подключения конденсаторов к потребителю, есть несколько видов компенсации: индивидуальная, групповая и централизованная.
Групповая компенсация подразумевает подключение одного общего конденсатора или общей группы конденсаторов сразу к нескольким потребителям со значительными индуктивными составляющими. В этом случае постоянная одновременная работа нескольких потребителей сопряжена с циркуляцией общей реактивной энергии между потребителями и конденсаторами. Линия подводящая электроэнергию к группе потребителей окажется разгружена.
Централизованная компенсация предполагает установку конденсаторов с регулятором в главном или групповом распределительном щите. Регулятор оценивает в режиме реального времени текущее потребление реактивной мощности, и оперативно подключает и отключает необходимое количество конденсаторов. В итоге потребляемая от сети суммарная мощность всегда сводится к минимуму в соответствии с мгновенной величиной требуемой реактивной мощности.
Каждая установка компенсации реактивной мощности включает в себя несколько ветвей конденсаторов, несколько ступеней, которые формируются индивидуально для той или иной электросети, в зависимости от предполагаемых потребителей реактивной мощности. Типичные размеры ступеней: 5; 10; 20; 30; 50; 7,5; 12,5; 25 кВар.
Для получения больших ступеней (100 и более кВар) — объединяют параллельно несколько небольших. В результате нагрузки на сети снижаются, токи включения и сопровождающие их помехи уменьшаются. В сетях с большим количеством высших гармоник сетевого напряжения, конденсаторы компенсирующих установок защищают дросселями.
Выгоды от компенсации реактивной мощности
Автоматические компенсирующие установки дают ряд преимуществ оборудованной ими сети:
снижают загрузку трансформаторов;
упрощают требования к сечению проводов; позволяют больше нагрузить электрические сети, чем это было возможно без компенсации;
устраняют причины для снижения напряжения сети, даже если потребитель присоединен протяженными проводами;
повышают КПД мобильных генераторов на жидком топливе;
облегчают пуск электродвигателей;
автоматически повышают косинус фи;
устраняют реактивную мощность из линий;
избавляют от перенапряжений;
улучшают контроль за параметрами сетей.
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Подписывайтесь на наш канал в Telegram!
Просто пройдите по ссылке и подключитесь к каналу.
Не пропустите обновления, подпишитесь на наши соцсети:
Компенсация реактивной мощности
Электрическая мощность, потребляемая промышленными предприятиями и жилыми домами, бывает двух видов. Активная – затрачивается на выполнение полезной, нужной потребителю работы. Реактивная – увеличивает нагрузку на сеть и приводит к дополнительным расходам на электроэнергию.
Определение
Реактивная мощность не выполняет полезной работы. Она обусловлена наличием у потребителя индуктивной или ёмкостной составляющей нагрузки. На предприятиях реактивная мощность возникает при работе электрических двигателей, трансформаторов или ламп ДРЛ. В домашних условиях это моторы пылесосов, стиральных машин или компрессоров холодильников. На корпусе данных агрегатов часто можно увидеть параметр cosф, называемый коэффициентом мощности. Он количественно характеризует долю реактива.
Обратите внимание! Cosф – параметр крайне нестабильный. Он способен меняться в широком диапазоне с течением года и временем суток. Также коэффициент мощности тесно связан с будними и выходными днями.
Все перечисленное служит примером источников индуктивной составляющей. Гораздо реже встречается ёмкостная. К её примерам относятся мощные импульсные блоки питания и всё, что во входной части содержит конденсаторы.
Физика процесса
Для понимания процесса образования реактивной мощности следует заострить внимание на двух фактах:
В итоге получается следующая картина. Напряжение на выводах обмотки достигает своего пикового значения. Ток из-за индуктивного характера потребителя всё никак не может выйти на максимум. Если нагрузка ёмкостная, то эффект обратный: ток опережает напряжение.
Такое рассогласование источника и потребителя приводит к ощутимым потерям полезной мощности. Поэтому для борьбы с этими нежелательными свойствами индуктивностей и ёмкостей используют специальные устройства компенсации реактивной мощности (УКРМ).
Для чего компенсация реактивной мощности
Компенсировать реактивную составляющую мощности необходимо для повышения эффективности энергосистемы и снижения нагрузки на питающие кабеля и коммутирующие аппараты.
На производстве в основном преобладают потребители индуктивного характера. Для компенсации реактивной мощности, возникающей из-за их работы, чаще всего применяют конденсаторные установки. Их использование позволяет добиться следующих положительных эффектов:
Основные компоненты УКРМ
Для компенсации индуктивной составляющей реактивной мощности применяют конденсаторные установки. Иногда их объединяют в целые батареи и оснащают различной коммутирующей аппаратурой. Она необходима для автоматического переключения конденсаторов с целью повышения или понижения конечной ёмкости батареи. Дополнительно требуется к.л. измерительный прибор для отслеживания коэффициента мощности cosф и прочих параметров УКРМ. На сегодняшний день такие контроллеры выполняются на основе микропроцессоров, которые делают всю работу без вмешательства человека.
Ёмкостная составляющая компенсируется похожим образом. Здесь уже в качестве выравнивающего cosф устройства выступают синхронные двигатели или специальные реакторы (катушки, дроссели). Ёмкостная составляющая свойственна протяжённым кабельным и воздушным линиям, а не самому промышленному оборудованию.
Виды компенсаторов и их принцип действия
Чаще всего в роли компенсирующего устройства применяется либо батареи конденсаторов, либо двигатели. При этом может использоваться как один компенсатор, так и множество подключенных параллельно.
В течение дня баланс мощности в сети может изменяться, на что УКРМ должно реагировать соответствующим образом. С этой точки зрения компенсаторы бывают:
В зависимости от условий эксплуатации выделяют следующие типы коммутирующих устройств:
Определение емкости конденсаторов
При проектировании УКРМ следует уделить внимание расчету ёмкости и мощности конденсаторных установок. Важно это по той причине, что в случае неправильного выбора этих параметров установка может нанести электросети больше вреда, чем пользы. Формула для расчета необходимой ёмкости конденсатора имеет следующий вид.
Здесь:
Переменная Q, в свою очередь, определяется по следующему выражению.
Дополнительная информация. На просторах интернета полно ресурсов, содержащих в себе калькуляторы для онлайн расчета различных параметров компенсаторов.
Компенсаторы реактивной мощности в квартире
Многие промышленные предприятия, особенно крупные, применяют в целях экономии устройства компенсации реактивной мощности. Однако этот трюк не пройдёт в обычной квартире. Вытекает это из ряда причин:
Важно! По интернету гуляют предложения купить мошенническую чудо-коробочку. Она подключается к розетке и тем самым избавляет квартиру от излишков реактивной мощности. Как показывают обзоры, внутри этого прибора не содержится ничего, кроме светодиода. Соответственно, такое устройство никак не поможет сэкономить.
Эффективность применения конденсаторных установок
История применения метода компенсации реактивной мощности охватывает ещё советский период. Его экономическая эффективность на промышленных предприятиях доказана исследованиями и десятками лет практического использования.
Конденсаторные УКРМ предназначены в основном для компенсации реактивной мощности электрических двигателей. Энергия, потребляемая асинхронными моторами, может доходить до 40 % от всей нагрузки предприятия. Поэтому экономии на двигателях уделяют особое внимание. Масло в огонь подливает и то, что мотор, работающий с номинальной нагрузкой на валу, имеет cosф = 0,75-0,8. Это считается нормой. Однако тот же двигатель без нагрузки имеет гораздо более низкий коэффициент мощности порядка 0,3. Использование УКРМ позволяет повысить cosф до 0,99. Это хороший показатель, ведь, чем ближе этот параметр к единице, тем эффективнее расходуется электроэнергия.
Наличие устройств, компенсирующих реактивную мощность, благотворно сказывается на расходах промышленного предприятия. Помимо этого, уменьшается нагрузка на электрическую систему объекта. Это позволяет снизить сечение и конечную стоимость воздушных и кабельных линий, а также уменьшить долгосрочные затраты на их ремонт и обслуживание.
Видео
Компенсация реактивной мощности «Три — в одном» или панацея от всех бед?
Предисловие
Сразу оговорюсь, что данная статья имеет обзорный характер и не претендует на научный труд. Поэтому ряд вопросов автор рассматривает поверхностно. Почему «три в одном»? По нашему мнению существуют следующие аспекты компенсации реактивной мощности (РМ):
Мы намеренно опускаем все три аспекта. Это отдельная тема. Написание этой статьи ставило своей целью собрать воедино разрозненную общую информацию о компенсации РМ из различных источников, проанализировать ее и представить на суд читателей ее различные аспекты для более полного понимания сути этого процесса.
Как известно, электроэнергия — это товар, который имеет свое качество. Качество электроэнергии должно соответствовать требованиям ГОСТ 13109-97.
Сегодня потребителя интересуют три вопроса:
Ремарка
По давно проверенной статистике, как только потребитель получает достоверную информацию о том, куда и сколько он тратит киловатт-часов, его суммарное потребление снижается на 10-15%. Это только «сливки» потенциала энергосбережения, которые можно снять без больших затрат на модернизацию электросети и оборудования.
Справка
Проведенные в Московском энергетическом институте под руководством д. т. н., проф. Абрамовича Б. Н. исследования влияния качества электроэнергии на работу электрооборудования показали, что при нарушении нормативных показателей качества электроэнергии (КЭ) происходит сокращение срока службы:
Например, стоимость ущерба от плохого качества электрической энергии в экономике США оценивается более чем в 150 миллиардов долларов в год (данные 2005 г.).
А как оценивается ущерб от плохого качества электроэнергии в экономике России?
Официальная статистика по степени серьезности и распределению падений напряжения отсутствует, но в настоящее время проводятся некоторые измерения регионального масштаба, которые могут дать информацию к размышлению. Например, в исследовании, проводимом одним из основных производителей электроэнергии, замерялись перепады напряжения на 12 участках мощностью от 5 до 30 МВА. За 10 месяцев было зафиксировано 858 перепадов, 42 из которых привели к сбоям и финансовым потерям. Хотя на всех этих 12 участках потребителями были производители с несложной технологией, финансовые потери составили 600 тыс. евро, а максимальная сумма убытков на один участок составила 165 тыс. евро.
Немного теории
Электрической сети в целом требуется равенство генерации и потребления активной и реактивной мощности. Основным нормативным показателем поддержания баланса активной мощности в каждый момент времени является частота переменного тока, которая служит общесистемным критерием. А основным нормативным показателем поддержания баланса реактивной мощности в каждый момент времени является уровень напряжения — местный критерий, который для каждого узла нагрузки и каждой ступени номинального напряжения существенно отличается. Поэтому в отличие от баланса активной мощности необходимо обеспечить баланс реактивной мощности не только в целом в энергосистеме, но и в узлах нагрузки. И оттого, где и как «гуляет» реактивная мощность (РМ) по сети, зависит многое, если не все.
Наглядным примером серьезности проблемы компенсации РМ является отчет Рабочей группы Госдумы РФ по расследованию причин московской аварии, произошедшей 25 мая 2005 г. В нем сделан вывод о том, что одной из главных причин аварии на подстанции «Чагино» явился дефицит источников реактивной мощности в электрической сети Москвы и Подмосковья. В отчете также указано, что такой дефицит создает угрозу повторения системных аварий.
Вот почему существует необходимость самого серьезного отношения к проблеме компенсации реактивной мощности.
Сегодня, когда строительство новых генерирующих мощностей очень дорого и невозможно в короткий срок, актуальным становится максимальное использование действующих ЛЭП и трансформаторов, повышая их пропускную способность за счет применения различных устройств управляемой компенсации реактивной мощности.
Как известно, полная мощность сети состоит из активной мощности Р, передаваемой в нагрузку, и реактивной Q, которая используется на нагрев обмоток электродвигателей и трансформаторов. Q отрицательно влияет на режимы работы электрической сети и показатели качества электроэнергии. Но без нее процесс получения полезной работы был бы невозможен. Рисунок 1.
Но отрицательное влияние РМ на сеть несоизмеримо больше, чем положительное. Недаром еще во времена заката СССР в конце 80-х директивно на всех промышленных предприятиях были установлены конденсаторные батареи. Знали, что делали.
Реактивный ток дополнительно загружает высоковольтные линии и трансформаторы, приводит к увеличению потерь активной (АМ) и реактивной мощности (РМ), влияет на уровень напряжения у потребителя. Большая величина РМ в сети приводит к несинусоидальности напряжения, появляются дополнительные потери в сети, электрических машинах и трансформаторах, сокращается срок службы изоляции кабелей и другого оборудования, появляются помехи и сбои в работе компьютеров, устройств автоматики, телемеханики и связи, возникают резонансные перенапряжения в электрических сетях.
При компенсации РМ происходит уменьшение потребления РМ и возврат ее в сеть (см. график 1). Вследствие этого полная мощность S, потребляемая из сети практически вся используется на полезную работу. Q1 уменьшается до значения Q2.
Использование установок компенсации реактивной мощности (УКРМ) позволяет
Характерные отраслевые коэффициенты мощности приведены в Таблице 1.
| Тип нагрузки | Примерный коэффициент мощности |
|---|---|
| Мукомольные и крупозаводы | 0,6-0,7 |
| Мясоперерабатывающие предприятия | 0,6-0,7 |
| Мебельные предприятия | 0,6-0,7 |
| Деревообрабатывающие предприятия | 0,55-0,65 |
| Молокоперерабатывающие предприятия | 0,6-0,8 |
| Машиностроительные предприятия | 0,5-0,6 |
| Авторемонтные предприятия | 0,7-0,8 |
Когда мы 7 лет назад начали заниматься проблемой повышения качества и надежности электроснабжения предприятий и снижения энергопотребления при помощи компенсации реактивной мощности, у нас появились вопросы:
Пришлось взяться за учебники, пройти техническое обучение, перелопатить кучу литературы и Интернет в поисках расчетов, методик выбора, характеристик процессов протекающих в электросетях при работе УКМ.
Мы пришли к выводу, чтобы понять суть процессов, протекающих в конкретной электросети, нужна достоверная техническая информация. Для этого мы начали проводить мониторинг параметров электросети. Были закуплены специальные приборы, позволяющие снимать одновременно несколько десятков характеристик электросети с интервалом в доли секунды. (Токи, напряжения, активные, реактивные и полные мощности по каждой фазе, Cos F, гармонический состав сети и т.д.). Полученная информация оказалась очень интересна (см. графики 1, 2).
Как видно из графиков, при выключенной конденсаторной установке Cos F «плавает» от 0,3 до 0,5. При включенной он фактически стабилен на уровне 0,75-0,8. Также при включенной УКРМ сглаживаются пульсации тока и напряжения, характер потребления становится более равномерным и исключает преждевременный выход оборудования из строя. И наконец, уровень нелинейных искажений (гармоник) в сети THDI находится в пределах нормы (не более 5-7%).
За 7 лет нами проведен мониторинг параметров электрических сетей более 30 промышленных предприятий Алтая различного профиля, проанализированы полученные данные, выяснены некоторые закономерности процесса потребления реактивной мощности (РМ).
Анализ результатов измерений в разных участках системы электроснабжения предприятия позволяет определить оборудование, влияющее на качество электроэнергии, генерирующее помехи, которые могут выводить из строя компьютеры и другое электронное оборудование. Такой анализ необходимо производить на объектах, где используются частотные электроприводы или имеют место частые коммутации мощных электроприемников (например сварочное производство).
Технический эффект, ожидаемый в результате применения УКРМ, представлен в Таблице 2.
| Cos φ1, без компенсации | Cos φ2, с компенсацией | Снижение величины тока и полной мощности, % | Снижение величины тепловых потерь, % |
|---|---|---|---|
| 0,5 | 0,9 | 44 | 69 |
| 0,5 | 1 | 50 | 75 |
| 0,6 | 0,9 | 33 | 55 |
| 0,6 | 1 | 40 | 64 |
| 0,7 | 0,9 | 22 | 39 |
| 0,7 | 1 | 30 | 51 |
| 0,8 | 1 | 20 | 36 |
Экономический эффект от использования УКРМ выражается в значительной экономии энергоресурсов предприятиями, снижением расходов на ремонты и аварии, а также прямой выгодой в виде снижения платы за потребляемую электроэнергию.
Заключение
Для энергосистем, промышленных предприятий реактивная мощность всегда была и остается неизбежным атрибутом технологического оборота электроэнергии, влияющим на его экономическую эффективность. И поэтому использование такого мощного рычага воздействия как управление реактивной мощностью — один из наиболее эффективных и малозатратных способов энергосбережения как в энергосистемах, так и в сетях предприятий и ЖКХ. И оттого, как технически грамотно будет решаться этот вопрос потребителями с одной стороны, и энергоснабжающими организациями с другой, будет зависеть надежность всей системы электроснабжения страны.
В данной статье мы рассмотрели только общие аспекты компенсации РМ. Намеренно не были затронуты вопросы воздействия компенсации РМ на энергосбережение, качество электроэнергии, и экономическую эффективность деятельности предприятий. Все эти вопросы могут быть рассмотрены нами позже в случае заинтересованности читательской аудитории.
А. В. СИНЕЕВ,
член правления МОСЭП,
г. Барнаул.
Установки компенсации реактивной мощности
Выбрать конденсаторную установку (Калькулятор)
Содержание
Предисловие
Одной из причин возникновения дополнительных потерь в электрических сетях является вынужденная передача реактивной мощности, генерируемая основными индуктивными потребителями электрической энергии (электродвигателями, трансформаторами, реакторами и т.д.). Потребление реактивной мощности характеризуется коэффициентом мощности (cos φ). Чем больше значение коэффициента мощности, тем меньше дополнительных потерь в сетях. Таким образом, возникает проблема повышения коэффициента мощности как одно из важных мероприятий по уменьшению потерь в сетях, связанная с уменьшением потребления реактивной мощности электроприемниками.
Понятие об активной и реактивной мощностях
В электрический цепях, содержащих комбинированную нагрузку, полная мощность, потребляемая от сети, складывается из активной мощности, совершающей полезную работу, и реактивной мощности, расходуемой на создание магнитных полей и создающей дополнительную на грузку на силовые линии питания. Соотношение между полной и активной мощностью, выраженное через косинус угла между их векторами (cosφ), называется коэффициентом мощности.
В электрических сетях, содержащих только активную нагрузку (лампы накаливания, электронагреватели и др.) ток и напряжение изменяются синфазно, и из сети потребляется только полезная активная мощность.
Но в реальной жизни это бывает достаточно редко. Основной нагрузкой в промышленных электросетях являются асинхронные электродвигатели и распределительные трансформаторы. Эта индуктивная нагрузка в процессе работы является источником реактивной электроэнергии (реактивной мощности), которая совершает колебательные движения между нагрузкой и источником (генератором).
Реактивная мощность характеризуется задержкой (в индуктивных элементах ток по фазе отстает от напряжения) между синусоидами фаз напряжения и тока сети.
Отставание тока по фазе от напряжения в индуктивных элементах обуславливает интервалы времени, когда напряжение и ток имеют противоположные знаки: напряжение положительно, а ток отрицателен и наоборот. В эти моменты мощность не потребляется нагрузкой, а подается обратно по сети в сторону генератора. При этом электроэнергия, запасаемая в каждом индуктивном элементе, распространяется по сети, не рассеиваясь в активных элементах, а совершает колебательные движения (от нагрузки к генератору и обратно).
Показателем потребления реактивной мощности является коэффициент мощности (КМ), численно равный косинусу угла (φ) между током и напряжением. КМ потребителя определяется как отношение потребляемой активной мощности к полной, действительно взятой из сети, т.е. cos(φ)=P/S.
Появление реактивной составляющей в сети можно отобразить на векторных диаграммах следующим образом:
Этим коэффициентом принято характеризовать уровень реактивной мощности двигателей, генераторов и сети предприятия в целом.
Чем ближе значение cos(φ) к единице, тем меньше доля взятой из сети реактивной мощности
Таким образом, наличие реактивной мощности является паразитирующим фактором, неблагоприятным для сети в целом. В результате этого:
Конденсаторные установки
Для уменьшения реактивной мощности в сетях промышленных предприятий получили распространение конденсаторные установки.
Выбор режима компенсации
По месту установки КУ различают следующие виды компенсации: централизованная на высокой стороне (а), централизованная на низкой стороне (б), групповая (в) и индивидуальная (г) (см. рисунок ниже).
Практически распространенными способами компенсации реактивной мощности электроснабжения промышленных предприятий является групповая компенсация, возможны также варианты комбинированного размещения конденсаторных установок.
Определение наивыгоднейших решений выбора способа компенсации реактивной мощности производится на основании технико-экономических расчетов тщательных исследований производственных условий, факторов конструктивного характера и т. д..
При выборе места размещения конденсаторной установки в распределительной сети необходимо учитывать ее влияние на режим напряжения и величину потерь энергии в сети. Как правило, компенсация реактивной мощности должна производиться в той же сети (на том же напряжении), где она потребляется, при этом будут минимальные потери энергии, а следовательно, и меньшие мощности трансформаторов.
Выбор типа компенсации
В зависимости от требований к характеристикам оборудования и сложности управления, КРМ может быть следующих типов:
Нерегулируемая компенсация
В схеме используется один или несколько конденсаторов, обеспечивающих постоянный уровень компенсации. Управление может быть:
Автоматическая компенсация
Данный тип компенсации предусматривает автоматическое поддержание заданного cos φ путем регулирования количества вырабатываемой реактивной энергии в соответствии с изменениями нагрузки.
Оборудование КРМ устанавливается и подключается к тем местам электроустановки, где изменения активной и реактивной мощности относительно велики, например:
Нерегулируемая компенсация применяется там, где требуется компенсировать реактивную мощность, не превышающую 15% номинальной мощности трансформаторного источника питания. Если требуется компенсировать более 15%, рекомендуется устанавливать конденсаторную батарею с автоматическим регулированием.
Управление обычно осуществляется электронным устройством (контроллером реактивной мощности), которое отслеживает фактический коэффициент мощности и выдает команды на подключение или отключение конденсаторов для достижения заданного коэффициента. Таким образом, реактивная энергия регулируется ступенчато. Кроме того, регулятор реактивной мощности выдает информацию о характеристиках электросети (амплитуда напряжения, уровень искажений, коэффициент мощности, фактическая активная и реактивная мощность) и состоянии оборудования.
В случае неисправности подаются аварийные сигналы. Подключение обычно обеспечивается контакторами. Для быстрой и частой коммутации конденсаторов при компенсации сильно изменяющихся нагрузок следует использовать полупроводниковые ключи.
Динамическая компенсация
Данный тип КРМ используется для предотвращения колебаний напряжения в сетях с изменяющимися нагрузками. Принцип динамической компенсации заключается в том, что вместе с нерегулируемой конденсаторной батареей используется электронный компенсатор реактивной мощности, обеспечивающий опережение или запаздывание реактивных токов относительно напряжения. В результате получается быстродействующая изменяющаяся компенсация, хорошо подходящая для таких нагрузок, как лифты, дробилки, аппараты точечной сварки и т. д.
Учет условий эксплуатации и содержания гармоник в сети
Конденсаторные установки следует выбирать с учетом условий эксплуатации на протяжении всего срока службы комплектующих, в первую очередь конденсаторов и контакторов.
Учет условий эксплуатации
Условия эксплуатации оказывают значительное влияние на срок службы конденсаторов.
Следует учитывать следующие параметры:
Учет воздействия гармоник
В зависимости от амплитуды гармоник в электросети применяются различные конфигурации устройств КРМ:
Комплектующие к УКРМ
Конденсаторы
Конденсаторы всходят в состав любой установки компенсации реактивной мощности (нерегулируемой или автоматической) и используются для корректировки коэффициента мощности индуктивных потребителей (трансформаторов, электрических двигателей, ректификаторов) в электрических сетях для напряжений до 660 В.
Конструкция
Самые популярные трехфазные конденсаторы компенсации реактивной мощности состоят из цилиндрического алюминиевого корпуса, внутри которого смонтированы три однофазных конденсатора соединенные по схеме «треугольник» (см.рис. вариант а). Подключение осуществляется через три клеммы. Также существуют модели (например от Legrand) с шестью клеммами (см.рис. вариант б) они позволяют подключать контактор в разрыв треугольника. Что в свою очередь позволяет взять контактор меньшего номинала.
В корпусе конденсатора установлен диэлектрик с тремя полипропиленовыми слоями, металлизированными алюминием и цинком. Данное покрытие обеспечивает низкий уровень потерь и высокую устойчивость к высоким импульсным токам, а также способствует самовосстановлению конденсатора при пробое. В зависимости от величины рабочего напряжения полипропиленовая пленка имеет различную толщину. При этом слои металлизации выступают в роли проводников тока (т.е. обкладок), а полипропилен является диэлектриком. После выполнения необходимых технологических операций и прохождения контроля качества емкостные элементы (рулоны) помещаются в алюминиевые цилиндрические корпуса и заливаются полиуретановой смолой, нетоксичной и обладающей высокими экологическими свойствами.
Технология производства и самовосстановление конденсаторов
Исходным материалом для производства конденсаторов служит полипропиленовая пленка. В начале технологического процесса происходит металлизация полипропиленовой пленки для формирования на ней токопроводящего слоя толщиной 10-50 нм из смеси цинка и алюминия. Применение материала с указанными характеристиками позволяет добиться получения эффекта самовостановления в случае возникновения пробоя диэлектрика между обкладками конденсатора. При этом электрическая энергия испаряет металл вокруг поврежденного места и тем самым предотвращает короткое замыкание. Потеря емкости в течении данного процесса, совсем незначительна (около 100pF). Способность к самовосстановлению гарантирует высокую операционную надежность и длительный срок эксплуатации конденсатора. Для сведения к минимуму тангенса угла диэлектрических потерь, на торцы конденсаторных секций наносится в два слоя покрытие из цинка, которое получило название цинковый крепленый край. За счет этого достигается более плотный контакт между выводами конденсатора и конденсаторной секцией.

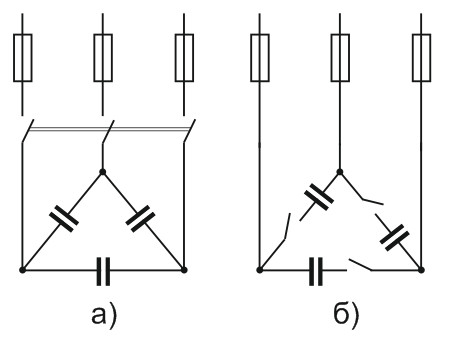

Защита от избыточного давления
Защита от избыточного давленияДля обеспечения защиты внутренних элементов конденсатора, у большинства производителей, применяется встроенный разъединитель, который срабатывает при возникновении избыточного давления. Назначением устройства является прерывание тока короткого замыкания при достижении конденсатором окончания срока службы и его неспособности к последующему восстановлению. Это устройство разрывает электрическую цепь конденсатора, используя внутреннее давление, которое возникает во время разрушения пленки от перегрева, вызванного током короткого замыкания.
Применение конденсаторов с номинальным напряжением выше 400В.
Внимание! Остаточное напряжение
После отсоединения конденсатора от сети на его выводах еще присутствует остаточное напряжение, которое представляет опасность для обслуживающего персонала. Для его устранения все трехфазные конденсаторы снабжены разрядными сопротивлениями, которые снижают уровень напряжения до уровня меньше чем 75В за 3 минуты.
Внимание! Защита от перегрева
Предохранители
Предохранители всходят в состав любой установки компенсации реактивной мощности (нерегулируемой или автоматической) и используются для защиты от коротких замыканий. Наиболее применяемые предохранители имеют формат NH.
Стандарты IEC 60269 и VDE 0636 регламентируют выбор предохранителей для применения в электрических цепях с индуктивной нагрузкой. Данный стандарт не рассматривает случаи, когда коэффициент мощности cos φ меньше
Регуляторы реактивной мощности
Регуляторы реактивной мощности входят в состав только автоматических установок компенсации реактивной мощности.
Регуляторы корректировки коэффициента мощности в низковольтных системах определяют действительное значение cos φ и производят автоматическое подключение или отключение ступеней для достижения требуемого значения коэффициента мощности.
Принцип работы контроллера основан на системе FCP которая позволяет производить мгновенные измерения значений напряжения и тока, обеспечивая оптимальное управление системой компенсации реактивной мощности. При отсутствии необходимости автоматической настройки все параметры могут быть заданы вручную. Большинство контроллеров имеют возможность подключения и программирования внешнего вентилятора для охлаждения конденсаторных батарей, также в них предусмотрен аварийный сигнал превышения температуры. Обычно измерения реактивной мощности производится по 4 квадрантам, что обеспечивает максимальную степень компенсации потребляемой энергии.
Для компенсации мощности при разных нагрузках регуляторы отслеживают активную и реактивную составляющую мощности путем измерения мгновенных значений напряжения и тока в электрической сети. На основе этих измерений вычисляется фазовый сдвиг между током и напряжением, и это значение сравнивается с предварительно заданной величиной cos φ. В зависимости от фактического отклонения коэффициента мощности контроллер подает команду на управление ступенями конденсаторных батарей с минимальным временем реакции от 4 секунд (программируется).
Методы регулирования
Регулятор реактивной мощности оцифровывает измеряемое линейное напряжение между двумя фазами и ток в третей фазе (чаще всего). Затем, из этих значений, прибор вычисляет: коэффициент мощности, эффективные значения напряжения и тока, гармоническое искажение по напряжению и току. Расчет необходимой мощности для компенсации производится при помощи установленного требуемого значения коэффициента реактивной мощности в приборе. На основании этих значений регулятор включает или отключает соответствующие конденсаторные ступени.
Дополнительные функции регуляторов

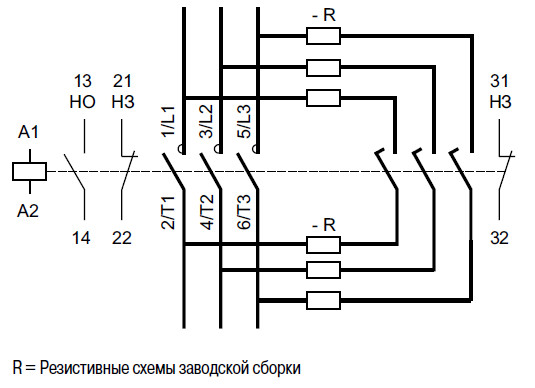

Контакторы для коммутации трехфазных конденсаторов
Контакторы для коммутации трехфазных конденсаторов также входят в состав только автоматических установок компенсации реактивной мощности.
В процессе эксплуатации конденсаторных установок компенсации реактивной мощности при регулировании ступеней конденсаторные батареи подвергаются частым переключениям. В отличии от других видов электрооборудования, при коммутации конденсаторных батарей кроме номинального рабочего тока, возникает большой пусковой ток, значительно (до 250 раз) превышающий номинальное значение. Поэтому для коммутации конденсаторов необходимо использовать специально сконструированные быстродействующие контакторы. В отличие от обычных они снабжены дополнительной контактной группой, установленной параллельно основной. К вспомогательным контактам с двух сторон последовательно подключены съемные токоограничивающие элементы, состоящие из нескольких витков проводника с высоким удельным сопротивлением. При коммутациях обе группы контактов приводятся в действие одновременно, но из-за меньшего расстояния, лимитируемого упором, вспомогательные контакты замыкаются на несколько миллисекунд раньше основных, пропускают пусковой ток через токоограничивающие элементы, тем самым ограничивая ток конденсаторной батареи и размыкаются через 5 миллисекунд после надежного замыкания основных силовых контактов.
В противном случае броски тока могут привести к повреждению (залипанию) силовой контактной группы и негативно повлиять на срок службы контактора. Ограничение пускового тока также позволяет избежать просадок напряжения во время переходных процессов. Такая особенность контактной группы гарантирует стабильную и эффективную работу на протяжении всего срока службы контактора.
Контакторы для конденсаторов часто снабжены нормально разомкнутыми и/или замкнутыми вспомогательными контактами.

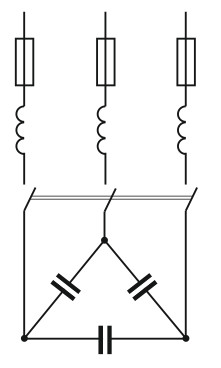

Фильтрующие дроссели
Трехфазные дроссели предназначены для работы в составе конденсаторных установок, включаются последовательно с конденсаторами и используются как защитное, фильтрующее устройство от влияния высших гармоник на сеть потребителя и на конденсатор. При повышении частоты приложенного напряжения к конденсатору его сопротивление снижается, поэтому применяются дроссели, которые вместе с конденсатором образуют контур, отстроенный от частоты гармоники и подавляющий ее. Частота резонанса такого контура должна
быть ниже частоты самых низших гармоник, присутствующих в электросети. При наличии гармоник с частотами выше, чем частота контура, образованного конденсатором и дросселем, резонанс не возникает.
Стандартные значения коэффициента отстройки составляют 5,67%, 7% и 14% при резонансных частотах 210,189 и 134 Гц в сетях с номинальной частотой 50Гц. При таких стандартных значениях величин в трехфазной сети и симметричной нагрузке становится возможным устранить 5-ю (250Гц) и гармоники высших порядков. Это позволяет избежать резонанса между индуктивным сопротивлением и трехфазными конденсаторами, включенными для корректировки коэффициента мощности, и предотвращения перегрузки конденсаторных батарей.
Часто дроссели оборудованы биметаллическим тепловым реле, которое встроено в центральную обмотку и имеет выводы на отдельные клеммы. Датчик реле срабатывает при температуре выше 90°С.
