Манометр. Виды и устройство. Работа и применение. Особенности

Манометр – это компактное механическое устройство для измерения давления. В зависимости от модификации оно может работать с воздухом, газом, паром или жидкостью. Существует много разновидностей манометров, по принципу снятия показаний давления в измеряемой среде, каждый из которых имеет свое применение.

Сфера использования

Манометры являются одним из самых распространенных приборов, которые можно встретить в различных системах:

Манометр что это

Внешне манометр напоминает невысокий цилиндр различного диаметра, чаще всего 50 мм, который состоит из металлического корпуса со стеклянной крышкой. Сквозь стеклянную часть просматривается шкала с отметками в единицах измерения давления (Бар или Па). Сбоку в корпус входит трубка с внешней резьбой для ввинчивания в отверстие системы, в которой необходимо провести измерение давления.

Манометр что это

При нагнетании давление в измеряемой среде газ или жидкость сквозь трубку прижимает внутренний механизм манометра, что приводит к отклонению угла стрелки, которая указывает на шкалу. Чем выше создаваемое давление, тем больше отклоняется стрелка. Цифра на шкале, на которой остановится указатель, и будет соответствовать давлению в измеряемой системе.

Давление, которое может измерить манометр

Манометры являются универсальными механизмами, которые могут применяться для измерения различных значений:

Применение этих приборов позволяет контролировать различные технологические процессы и предотвращать аварийные ситуации. Манометры предназначенные для эксплуатации в особых условиях могут иметь дополнительные модификации корпуса. Это может быть взрывозащищенность, устойчивость к коррозии или повышенной вибрации.

Разновидности манометров

Манометры используется во многих системах, где присутствует давление, которое должно находиться на четко заданном уровне. Применение прибора позволяет вести за ним контроль, поскольку недостаточное или избыточное воздействие может навредить различным технологическим процессам. Кроме этого, превышение нормы давления является причиной разрыва емкостей и труб. В связи с этим создано несколько разновидностей манометров рассчитанных под определенные условия работы.

Они бывают:

Образцовый манометр предназначен для поверки другого подобного измерительного оборудования. Такие устройства определяют уровень избыточного давления в различных средах. Подобные приборы оснащены особо точным механизмом, дающим минимальную погрешность. Класс точности у них составляет от 0,05 до 0,2.

Манометр что это

Общетехнические применяются в общих средах, которые не замерзают в лед. Такие приборы имеют класс точности от 1,0 до 2,5. Они устойчивы к вибрации, поэтому могут устанавливаться на транспорте и системах отопления.

Манометр что это

Электроконтактные предназначены специально для контроля и предупреждения о достижении верхней отметки опасной нагрузки, способной разрушить систему. Такие приборы используются с различными средами, такими как жидкости, газы и пары. Данное оборудование имеет встроенный механизм управления электроцепями. При появлении избыточного давления манометр подает сигнал или механическим способом отключает снабжающее оборудование, нагнетающее давление. Также электроконтактные манометры могут включать специальный клапан, который сбрасывает давление до безопасного уровня. Такие приборы предотвращают аварии и взрывы на котельных.

Манометр что это

Специальные манометры предназначены для работы с определенным газом. Такие приборы обычно имеют цветные корпуса, а не классические черные. Цвет соответствует газу, с которым может работать данный прибор. Также на шкале применяется специальная маркировка. К примеру, манометры для измерения давления аммиака, которые обычно устанавливается в промышленных холодильных установках, окрашены в желтый цвет. Подобное оборудование имеет класс точности от 1,0 до 2,5.

Манометр что это

Самопишущие применяются в сферах, где требуется не только вести визуальный контроль за давлением системы, но и фиксировать показатели. Они пишут диаграмму, по которой можно просматривать динамику давления в любой промежуток времени. Подобные устройства можно встретить в лабораториях, а также на тепловых электростанциях, консервных заводах и прочих пищевых предприятиях.

Манометр что это

Судовые включают широкий модельный ряд манометров, которые имеют защищенный корпус от атмосферного воздействия. Они могут работать с жидкостью, газом или паром. Имена их можно встретить на уличных газовых распределителях.

Манометр что это

Железнодорожные манометры предназначены для контроля за избыточным давлением в механизмах, которые обслуживают рельсовый электротранспорт. В частности, их применяют на гидравлических системах, передвигающих рельсы при разведении стрелы. Подобные устройства имеют повышенную стойкость к вибрации. Они не только устойчиво переносят встряску, но при этом указатель на шкале не реагирует на механическое воздействие на корпус, точно отображая уровень давления в системе.

Манометр что это

Разновидности манометров по механизму снятия показаний давления в среде

Манометры различаются и по внутреннему механизму, приводящему снятие показаний давления в системе, к которой подключаются. В зависимости от устройства они бывают:

Жидкостный манометр предназначен для измерения давление столба жидкости. Такие приборы работают по физическому принципу сообщающихся сосудов. Большинство устройств имеют видимый уровень рабочей жидкости, из которой они снимают показания. Эти приборы одни из редко используемых. В связи с контактом с жидкостью их внутренняя часть пачкается, поэтому постепенно прозрачность теряется, и визуально определить показания становится сложно. Жидкостные манометры были придуманы одними из самых первых, но еще встречаются.

Пружинные манометры самые часто встречаемые. Они имеют простую конструкцию, которая пригодна для ремонта. Пределы их измерения обычно составляют от 0,1 до 4000 Бар. Непосредственно сам чувствительный элемент такого механизма представляет собой трубку овального сечения, которая под действием давления ужимается. Давящая на трубку сила передается по специальному механизму на стрелку, которая проворачивается под определенным углом, указывая на шкалу с разметкой.

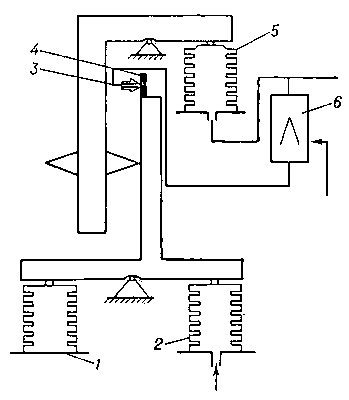

Мембранный манометр работает по физическому принципу пневматической компенсации. Внутри прибора имеется специальная мембрана, уровень прогиба которой зависит от воздействия создаваемого давлением. Обычно применяется две спаянных между собой мембран, образовывающих коробку. По мере изменения объема коробки чувствительный механизм отклоняет стрелку.

Электроконтактные манометры можно встретить в системах, которые автоматически контролируют давление и проводят его регулировку или сигнализируют о достижении критического уровня. В приборе имеется две стрелки, которые можно двигать. Одна устанавливается на минимальное давление, а вторая на максимальное. Внутри прибора вмонтированы контакты электрической цепи. Когда давление достигает одного из критических уровней, проводится замыкание электроцепи. В результате создается сигнал на пульт управлении или срабатывает автоматический механизм для экстренного сброса.

Дифференциальные манометры являются одними из самых сложных механизмов. Они работают по принципу измерения деформации внутри специальных блоков. Данные элементы манометра восприимчивы к давлению. По мере деформации блока специальный механизм передает изменения на стрелку, указывающую на шкалу. Движение указателя происходит до тех пор, пока перепады в системе не прекратятся и не остановятся на определенном уровне.

Класс точности и диапазон измерения

Манометр что это

Источник

Что такое манометр, для чего используется

Манометр что это

Манометр – это профессиональное устройство, которое создано для того, чтобы была возможность точного измерения давления газа и жидкости. Манометры бывают самых различных видов, в частности, они бывают низкого давления и высокого. Обычно это устройство помещено в небольшой корпус для того, чтобы было удобно им пользоваться. Наука пошла вперед, и уже сейчас имеются и сложные манометры, которые имеют в своем составе еще и температурную шкалу – термометры, вакуумметры – имеют вакуумные манометры. Которые предназначены для того, чтобы измерять давление тех газов, которые разряжены. Самое чем оснащено это устройство – это датчики давления, они и помогают измерить его.

Такие устройства необходимы в самых разных научных областях и технических. Их применяют при изучении процессов физики, которые наблюдаются в природе, или для измерения технологических процессов, которые созданы человеком. Стоит иметь в виду, что эти устройства отличаются по классу точности. Так, например, есть класс точности 0,2, 0,6, 1,0, 2,5, 4,0. При этом, чем цифра меньше, тем и точность устройства, следовательно, меньше.

Важно отметить, что манометр находит свое применение и в теплоэнергетике, а также же на химических организациях, и тех, которые связаны с нефтехимией. Интересно, что его применяют и в пищевой отрасли, ведь именно здесь очень важно знать давление и регулировать его состояние.

Конечно, такое распространенное и нужное устройство делится на разные виды. Итак, существуют манометры:

Устройства также делятся исходя из назначения. Бывают манометры:

Итак, рассмотри каждый по отдельности, чтобы детальнее разобраться какой манометр, где удобнее и лучше применять. Первый вид – общетехнические. Такие устройства могут измерять в разных сферах, даже избыточных и вакуумных. Такие устройства используют в частности для того, чтобы мерять давление в ходе процесса производства в промышленных оборудованиях непосредственно в их рабочих точках. Такие манометры устойчивы к вибрациям. Их применяют в газоснабжении, в механизмах и машинах, в теплоснабжении, в технологических системах.

Например, электроконтактные манометры могут регулировать измеряемую среду, и делают они это за счет наличия электроконтактного организма. Ими можно измерять давление жидкости, пара, газа и другое. Еще один вид – специальные манометры – для того, чтобы ими измеряли различные газы, такие как аммиак, кислород, водород, ацетилет. Важно знать, что для каждого газа – свой манометр, об этом свидетельствует специальный цвет на корпусе устройства.

Образцовые манометры созданы для испытаний, калибровки давления и для того, чтобы точно измерять избыток давления газа и жидкости. А вот судовые манометры эксплуатируют на речном и морском флоте.

По типам манометры тоже различаются на несколько видов. Так, например, жидкостные устройства применяют в лабораторных условиях. Давление здесь измеряется с помощью уравновешивания веса жидкости его столба, а мера давления здесь – измерения количества жидкости в сосудах сообщающихся. Также существуют поршневые манометры, деформационные, пружинные, трубчатые, мембранные и сильфонные. Все они отличаются способом применения. У нас Вы сможете найти различные манометры, которые помогут Вам измерять и контролировать давление воды и газа.

Преимущества работы с использованием манометров

На самом деле, преимущества в работе с манометрами очевидны. Во-первых, это универсальное устройство, которое помогает держать под контролем уровень давления. Во вторых, это точность измерения, а в том числе и аритмии.

Третье преимущество – дешевизна. Такое устройство может позволить себе каждый, потому что он имеет невысокую цену. И четвертое, очень важное преимущество в том, что это устройство надежное, при чем, надежность его не ухудшается даже при длительной эксплуатации. Еще одно важное свойство – это возможность эксплуатации в любых условиях.

Стоит отметить, что без такого приборы работа на предприятии, в котором необходимы измерения давления, значительно затрудняются. Ведь зачастую именно это небольшое устройство и держит под контролем весь производственный процесс. Это доп. оборудование – незаменимый помощник во многих отраслях.

Конечно, совсем непросто разобраться во всех видах этого устройства, которые существуют. Тем не менее, мы готовы помочь Вам в этом и подобрать Вам манометр, который подойдет именно для Ваших целей. Специалисты электротехнического интернет-магазина компании Энергопуск отлично разбираются в этом деле и помогут определиться с выбором, проконсультируют Вас по данному вопросу. Именно поэтому Вас стоит обратиться к нам, чтобы не ошибиться в своем выборе.

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Источник

Манометр

Манометр что это

Манометр что это

Манометр что это

Манометр что это

Манометр что это

Манометр что это

Содержание

Принцип работы

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

Разновидности

В группу приборов измеряющих избыточное давление входят:

Манометры — приборы с измерением от 0,06 до 1000 МПа (Измеряют избыточное давление — положительную разность между абсолютным и барометрическим давлением)

Вакуумметры — приборы измеряющие разряжения (давления ниже атмосферного) (до минус 100 кПа).

Мановакуумметры — манометры измеряющие как избыточное (от 60 до 240000 кПа), так и вакуумметрическое (до минус 100 кПа) давление.

Данные приведены согласно ГОСТ 2405-88

Большинство отечественных и импортных манометров изготавливаются в соответствии с общепринятыми стандартами, в связи с этим манометры различных марок заменяют друг друга. При выборе манометра нужно знать: предел измерения, диаметр корпуса, класс точности прибора. Также важны расположение и резьба штуцера. Эти данные одинаковы для всех выпускаемых в нашей стране и Европе приборов.

Также существуют манометры измеряющие абсолютное давление, то есть избыточное давление+атмосферное

Прибор, измеряющий атмосферное давление, называется барометром.

Типы манометров

В зависимости от конструкции, чувствительности элемента различают манометры жидкостные, грузопоршневые, деформационные (с трубчатой пружиной или мембраной). Манометры подразделяются по классам точности: 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5; 4,0 (чем меньше число, тем точнее прибор).

Манометр что это

Манометр что это

Виды манометров

По назначениям манометры можно разделить на технические — общетехнические, электроконтактные, специальные, самопишущие, железнодорожные, виброустойчивые(глицеринозаполненые), судовые и эталонные (образцовые).

Общетехнические: предназначены для измерения не агрессивных к сплавам меди жидкостей, газов и паров.

Электроконтактные: имеют возможность регулировки измеряемой среды, благодаря наличию электроконтактного механизма. Особенно популярным прибором этой группы можно назвать ЭКМ 1У, хотя он давно снят с производства.

Эталонные: обладая более высоким классом точности (0,15;0,25;0,4) эти приборы служат для проверки других манометров. Устанавливаются такие приборы в большинстве случаев на грузопоршневых манометрах или каких-либо других установках способных развивать нужное давление.

Судовые манометры предназначены для эксплуатации на речном и морском флоте.

Железнодорожные: предназначены для эксплуатации на Ж/Д транспорте.

Самопишушие: манометры в корпусе, с механизмом позволяющим воспроизводить на диаграмной бумаге график работы манометра.

Термопроводность

Термопроводные манометры основываются на уменьшении теплопроводности газа с давлением. В таких манометрах встроена нить накала, которая нагревается при пропускании через неё тока. Термопара или датчик определения температуры через сопротивление (ДОТС) могут быть использованы для измерения температуры нити накала. Эта температура зависит от скорости с которой нить накала отдаёт тепло окружающему газу и, таким образом, от термопроводности. Часто используется манометр Пирани, в котором используется единственная нить накала из платины одновременно как нагревательный элемент и как ДОТС. Эти манометры дают точные показания в интервале между 10 и 10 −3 мм рт. ст., но они довольно чувствительны к химическому составу измеряемых газов.

Две нити накаливания

Одна проволочная катушка используется в качестве нагревателя, другая же используется для измерения температуры через конвекцию.

Манометр Пирани (oдна нить)

Манометр Пирани состоит из металлической проволоки, открытой к измеряемому давлению. Проволока нагревается протекающим через неё током и охлаждается окружающим газом. При уменьшении давления газа, охлаждающий эффект тоже уменьшается и равновесная температура проволоки увеличивается. Сопротивление проволоки является функцией температуры: измеряя напряжение через проволоку и текущий через неё ток, сопротивление (и таким образом давление газа) может быть определено. Этот тип манометра был впервые сконструирован Марчелло Пирани.

Термопарный и термисторный манометры работают похожим образом. Отличие же в том, что термопара и термистор используются для измерения температуры нити накаливания.

Измерительный диапазон: 10 −3 — 10 мм рт. ст. (грубо 10 −1 — 1000 Па)

Ионизационный манометр

Термоэлектроны соударяются с атомами газа и генерируют ионы. Ионы притягиваются к электроду под подходящим напряжением, известным как коллектор. Ток в коллекторе пропорционален скорости ионизации, которая является функцией давления в системе. Таким образом, измерение тока коллектора позволяет определить давление газа. Имеется несколько подтипов ионизационных манометров.

Измерительный диапазон: 10 −10 — 10 −3 мм рт. ст. (грубо 10 −8 — 10 −1 Па)

Большинство ионных манометров делятся на два вида: горячий катод и холодный катод. Третий вид — это манометр с вращающимся ротором более чувствителен и дорог, чем первые два и здесь не обсуждается. В случае горячего катода электрически нагреваемая нить накала создаёт электронный луч. Электроны проходят через манометр и ионизируют молекулы газа вокруг себя. Образующиеся ионы собираются на отрицательно заряженном электроде. Ток зависит от числа ионов, которое, в свою очередь, зависит от давления газа. Манометры с горячим катодом аккуратно измеряют давление в диапазоне 10 −3 мм рт. ст. до 10 −10 мм рт. ст. Принцип манометра с холодным катодом тот же, исключая, что электроны образуются в разряде созданным высоковольтным электрическим разрядом. Манометры с холодным катодом аккуратно измеряют давление в диапазоне 10 −2 мм рт. ст. до 10 −9 мм рт. ст. Калибрирование ионизационных манометров очень чувствительно к конструкционной геометрии, химическому составу измеряемых газов, коррозии и поверхностным напылениям. Их калибровка может стать непригодной при включении при атмосферном и очень низком давлении. Состав вакуума при низких давлениях обычно непредсказуем, поэтому масс-спектрометр должен быть использован одновременно с ионизационным манометром для точных измерений.

Горячий катод

Ионизационный манометр с горячим катодом Баярда-Алперта обычно состоит из трёх электродов работающих в режиме триода, где катодом является нить накала. Три электрода — это коллектор, нить накала и сетка. Ток коллектора измеряется в пикоамперах электрометром. Разность потенциалов между нитью накала и землёй обычно составляет 30 В, в то время как напряжение сетки под постоянным напражением — 180—210 вольт, если нет опционоальной электронной бомбардировки, через нагрев сетки, которая может иметь высокий потенциал приблизительно 565 Вольт. Наиболее распространённый ионный манометр — это горячим катодом Баярда-Алперта с маленьким ионным коллектором внутри сетки. Стеклянный кожух с отверстием к вакууму может окружать электроды, но обычно он не используется и манометр встраивается в вакуумный прибор напрямую и контакты выводятся через керамическую плату в стене вакуумного устройства. Ионизационные манометры с горячим катодом могут быть повреждены или потерять калибровку если они включаются при атмосферном давлении или даже при низком вакууме. Измерения ионизационных манометров с горячим катодом всегда логарифмичны.

Электроны испущенные нитью накала движутся несколько раз в прямом и обратном направлении вокруг сетки пока не попадут на неё. При этих движениях, часть электронов сталкивается с молекулами газа и формирует электрон-ионные пары (электронная ионизация). Число таких ионов пропорционально плотности молекул газа умноженной на термоэлектронный ток, и эти ионы летят на коллектор, формируя ионный ток. Так как плотность молекул газа пропорциональна давлению, давление оценивается через измерение ионного тока.

Чувствительность к низкому давлению манометров с горячим катодом ограничена фотоэлектрическим эффектом. Электроны, ударяющие в сетку, производят рентгеновские лучи, которые производят фотоэлектрический шум в ионном коллекторе. Это ограничивает диапазон старых манометров с горячим катодом до 10 −8 мм рт. ст. и Баярда-Алперта приблизительно к 10 −10 мм рт. ст. Дополнительные провода под потенциалом катода в луче обзора между ионным коллектором и сеткой предотвращают этот эффект. В типе извлечения ионы притягиваются не проводом, а открытым конусом. Поскольку ионы не могут решить, какую часть конуса ударить, они проходят через отверстие и формируют ионный луч. Этот луч иона может быть передан нa кружку Фарадея.

Холодный катод

Существует два вида манометров с холодным катодом: манометр Пеннинга (введённый Максом Пеннингом), и инвертированный магнетрон. Главное различие между ними состоит в положении анода относительно катода. Ни у одного из них нет нити накаливания, и каждому из них требуется напряжение до 0,4 кВ для функционирования. Инвертированные магнетроны могут измерять давления до 10 −12 мм рт. ст.

Такие манометры не могут работать если ионы, генерируемые катодом рекомбинируют прежде, чем они достигнут анод. Если средняя длина свободного пробега газа меньше, чем размеры манометра, тогда ток на электроде исчезнет. Практическая верхняя граница измеряемого давления манометра Пеннинга 10 −3 мм рт. ст.

Точно так же манометры с холодным катодом могут не включиться при очень низких давлениях, так как почти полное отсутствие газа мешает устанавливать электродный ток — особенно в манометре Пеннинга, который использует вспомогательное симметричное магнитное поле, чтобы создать траектории ионов порядка метров. В окружающем воздухе подходящие ионые пары формируются посредством воздействия космической радиации; в манометре Пеннинга приняты меры, чтобы облегчить установку пути разряда. Например, электрод в манометре Пеннинга обычно точно сужается, для облегчения полевой эмиссии электронов.

Циклы обслуживания манометров с холодным катодом вообще измеряются годами, в зависимости от газового типа и давления, в котором они работают. Используя манометр с холодным катодом в газах с существенными органическими компонентами, такими как остатки масла насоса, может привести к росту тонких углеродистых плёнок в пределах манометра, которые в конечном счете замыкают электроды манометра, или препятствуют гереации пути разряда.

Применение манометров

Манометры применяются во всех случаях, когда необходимо знать, контролировать и регулировать давление. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях, предприятиях пищевой отрасли.

Цветовая маркировка

Довольно часто корпуса манометров, служащих для измерения давления газов, окрашивают в различные цвета. Так манометры с голубым цветом корпуса предназначены для измерения давления кислорода. Жёлтый цвет корпуса имеют манометры на аммиак, белый – на ацетилен, тёмно-зелёный – на водород, серовато-зелёный – на хлор. Манометры на пропан и другие горючие газы имеют красный цвет корпуса. Корпус чёрного цвета имеют манометры, предназначенные для работы с негорючими газами.

Источник

Что такое манометр? Что он показывает и что измеряет?

Приходилось ли вам пользоваться манометром? Как нетрудно догадаться, это прибор, с помощью которого выполняются какие-то измерения.
Манометр что это

Но вот для чего и кому он нужен, знают не все. Итак, давайте разберемся, что такое манометр, что он измеряет и показывает.

Как понятно из структуры слова, манометром называется измерительный прибор. Это слово образовано из греческого слова «μάνωσις», означающего «неплотный, разреженный», и приставки «…метр», которая обозначает любые измерительные приборы. Манометром измеряют неплотные вещества – жидкости и газы, а точнее, их давление.

Как было сказано выше, манометр – это специальный прибор, который используется для измерения давления газов и жидкостей в сосудах или трубопроводах. По принципу работы он может быть:

Недавние исследования выяснили, что первый манометр был изобретен знаменитым Леонардо да Винчи, который, как известно, не только писал картины, но еще был отличным механиком. Да Винчи провел полноценное исследование, посвященное измерениям свойств и движения воды, однако оно осталось неизвестным современникам и было опубликовано только в девятнадцатом столетии.
Манометр что это
Слава изобретателя манометра принадлежит другому итальянцу – Торричелли, который впервые измерил с помощью стеклянной трубки, заполненной ртутью, давление атмосферы Земли.

Разные типы манометров имеют различное устройство. Рассмотрим наиболее популярные из них.

– Главной частью деформационного манометра является упругий элемент, деформация которого приводит к отклонению стрелочного показателя по шкале, показывающей величину давления. В качестве упругого элемента используются пружины трубчатой формы, мембраны – как плоские, так и гофрированные, сильфоны и т.д. Принцип работы заключается в том, что рабочая среда воздействует на упругий элемент и деформирует его, заставляя смещаться в определенном направлении. Прикрепленный к нему поводок вращает ось с надетой на нее стрелкой, показывающей на шкале величину давления.

– Жидкостные манометры используют для измерения трубку определенной длины, заполненную жидкостью. Рабочая среда воздействует на подвижную пробку (поршень) в трубке, и по перемещению уровня жидкости появляется возможность судить о ее давлении. Жидкостные манометры могут быть однотрубными и двухтрубными – вторые используются для определения разницы давлений двух сред.

– Поршневой манометр состоит из цилиндра и вставленного внутрь поршня. С одной стороны на поршень действует давление рабочей среды- жидкости или газа, а с другой он уравновешен грузом определенной величины. Перемещение поршня из-за изменения давления приводит к перемещению бегунка или стрелки на шкале.
Манометр что это
– Пьезоэлектрические манометры используют пьезоэффект – появление электрического заряда в кристалле кварца вследствие механического воздействия. Основным достоинством этих приборов является отсутствие инерции, что важно для контроля быстро протекающих изменений давления рабочей среды.

Манометр – один из наиболее широко используемых приборов, необходимых в любой отрасли, где используются газообразное и жидкое сырье или рабочая среда. Их применяют:

– в химической промышленности, где очень важно знать давление веществ, участвующих в процессах;

– в машиностроении, особенно при использовании гидродинамических и гидромеханических узлов;

– в автомобилестроении и самолетостроении, а также в ремонте и сервисе автомобильной и авиационной техники;

– в железнодорожном транспорте;

– в теплотехнике для измерения давления теплоносителя в трубах;

– в нефте- и газодобывающей сфере;

– везде, где используются пневматические агрегаты и узлы.

Выпускаются манометры промышленного и бытового назначения. Бытовые приборы используются для контроля автономных отопительных систем, автолюбителями для измерения давления в шинах автомобиля и т.д.

Промышленные манометры отличаются высокой специализацией и в ряде случаев – высоким классом точности.

Каждому манометру присваивается соответствующий класс точности, показывающий величину допустимой для этого прибора погрешности в измерении давления. Чем меньше число, которым выражается класс точности, тем более точным будет измерение.
Манометр что это
Наиболее распространены манометры с классом точности от 4,0 до 0,5 – рабочие приборы, и от 0,2 до 0,05 – образцовые, или поверочные манометры. Выбор прибора с тем или иным классом точности зависит от измеряемого объекта и протекающего процесса.

Источник

Манометр

Манометр что это

Что такое манометр

Термин «манометр» в основе имеет два греческих слова: «измерять» и «неплотный». Из этого понятны его назначение и основные функции — измерения в неких неплотных средах (жидкостях и газах).

Манометр — это прибор для измерения искусственно созданного давления газа или жидкости в замкнутой системе.

Не следует путать его с барометром, который тоже показывает давление, но только атмосферное. В то время как с помощью манометра можно измерить, с какой силой жидкость или газ давит на стенки герметично закрытой емкости. Условно говоря, он показывает плотность воздуха внутри закрытого пространства.

Единица измерения давления: паскаль (Па). Она отражает силу в 1 Н, которая равномерно действует на площадь 1 кв. м. Также давление иногда измеряют в барах, атмосферах, миллиметрах ртутного или водяного столба.

Для чего нужен манометр

В зависимости от модификации манометры могут использоваться в самых разных сферах:

при накачивании автомобильных шин;

в обслуживании систем кондиционирования и отопления;

в гидравлических узлах для передвижения железнодорожной стрелки;

для контроля давления в пневматических агрегатах на производстве;

в нефтяной и газодобывающей промышленности;

для обслуживания двигателей на морских судах и т. д.

Основное назначение манометра — проинформировать об избыточном или недостаточном давлении воды, пара, газа или иной рабочей среды. В промышленности также выделяют сигнальные приборы, которые помогают предотвратить взрывы и техногенные катастрофы из-за разрыва емкостей с опасными веществами (например, аммиаком или горячим паром).

Жидкостный манометр

Этот тип манометров появился первым еще в XVII веке. Он ведет свое начало от опытов Торричелли — одного из учеников Галилео Галилея.

Итальянский ученый погружал в емкость запаянную с одного конца и наполненную ртутью трубку. Некоторое количество ртути выливалось из трубки, и в ее верхней части получался вакуум. Соответственно, при повышении атмосферного давления ртутный столбик в трубке поднимался, а при понижении — опускался.

Манометр что это

Принцип работы жидкостного манометра в целом похож на принцип работы системы из опыта Торричелли. Этот прибор представляет собой систему сообщающихся сосудов — две трубки, соединенные в U-образную конструкцию. Система наполовину заполнена жидкостью (обычно ртутью), и если на нее действует только атмосферное давление — уровень жидкости в обеих трубках будет одинаков.

Если одну из трубок подключить к накачивающему устройству или к закрытой емкости, на жидкость в ней будет действовать измеряемое давление (Р1). В то время как на жидкость во второй трубке действует только атмосферное давление (Р2). При изменении Р1 уровень жидкости во второй трубке тоже будет меняться.

Измерив разность высоты столба Δh = h1 − h2, можно узнать, насколько изменилось давление Δp = p1 − p2.

Манометр что это

Результат измерений, полученный в сантиметрах ртутного столба, переводят в паскали из расчета:

1 см ртутного столба (при 0°C) = 1333,22 Па.

Для получения результата сразу в паскалях можно воспользоваться формулой, которая определяет давление воды на стенки емкости:

Р = ρgh, где ρ — плотность жидкости, g — ускорение свободного падения, h — высота столба.

Ускорение свободного падения (g) равно 9,8 H/кг.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Манометр что это

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

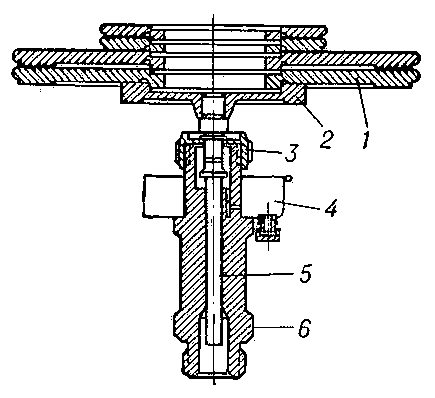

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Манометр что это

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G1+ G2.

Давление под поршнем рассчитывается по формуле:

, где G1— масса грузов, G2— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Задачи

Чтобы научиться решать задачи под руководством опытного преподавателя, приходите на онлайн-курсы по физике для 9 класса!

Задача 1

Решение:

Согласно формуле, определяющей давление жидкости на стенки сосуда:

P = 710 × 9,8 × 0,6 = 4174,8 Па = 4,7 кПа.

Ответ: 4,7 кПа.

Задача 2

На поршень, погруженный в цилиндр с маслом, положили груз весом 3 кг. Площадь поршня составляет 2 см2, а его вес — 300 гр. Чему равна сила давления под поршнем?

Источник

Манометр — прибор для измерения давления

Манометр что этоОчень часто в жизни, а особенно на производстве, приходится сталкиваться с таким прибором измерения, как манометр.

Манометр — это прибор для измерения избыточного давления. Из-за того, что эта величина может быть различной, приборы тоже имеют разновидности. Областей применения этих приборов очень много. Применяться они могут в металлургической промышленности, в любом механическом транспорте, жилищном и коммунальном хозяйстве, сельском хозяйстве, автомобилестроении и прочих отраслях.

Виды и конструкция прибора

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

Манометр что этоМежду зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

Разновидности систем для измерения давления

Есть много разных манометров для измерения низкого и высокого давления. Но технические характеристики у них разные. Основным отличительным параметром является класс точности. Манометр будет показывать точнее, если значение будет меньше. Самые точные — цифровые устройства.

По своему назначению манометры бывают следующих видов:

По принципу работы выделяют такие типы:

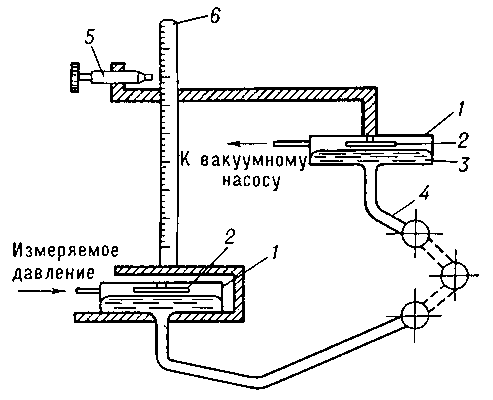

Жидкостные системы измерения

Манометр что этоВеличина в этих манометрах измеряется при помощи уравновешивания веса жидкостного столба. Мерой давления является уровень жидкости в сообщающихся сосудах. Этими приборами можно измерять величину в пределах 10−105 Па. Они нашли своё применение в лабораторных условиях.

По сути, это U-образная трубка, где находится жидкость с большим удельным весом в сравнении с той жидкостью, в которой непосредственно измеряется гидростатическое давление. Такой жидкостью чаще всего является ртуть.

К этой категории можно отнести рабочие и общетехнические приборы типа ТВ-510, ТМ-510. Эта категория наиболее востребована. С их помощью измеряют давление неагрессивных и некристаллизующихся газов и паров. Класс точности этих приборов: 1, 1.5, 2.5. Они нашли своё применение в производственных процессах, при транспортировке жидкостей, в системах водоснабжения и на котельных.

Электроконтактные приборы

В эту категорию можно отнести мановакуумметры и вакуумметры. Предназначаются они для измерения величины газов и жидкости, которые по отношению к латуни и стали являются нейтральными. Конструкция в них такая же, как и у пружинных. Отличие лишь в больших геометрических размерах. Из-за устройства контактных групп корпус электроконтактного прибора большой. Этот прибор на давление в контролируемой среде может воздействовать благодаря размыканию/замыканию контактов.

Благодаря используемому электроконтактному механизму этот прибор можно использовать в системе аварийной сигнализации.

Образцовые измерители

Предназначается это устройство для проверки манометров, которые измеряют величину в лабораторных условиях. Основным их назначением является проверка исправности данных рабочих манометров. Отличительной чертой служит очень высокий класс точности. Он достигается благодаря конструктивным особенностям и зубчатому зацеплению в передаточном механизме.

Специальные устройства

Манометр что этоЭти приборы применяются в различных промышленных отраслях для измерения давления таких газов, как ацетилен, кислород, водород, аммиак и прочие. В основном измерять давление специальным манометром можно только у одного типа газа. На каждом приборе указывается тот газ, для которого он предназначается. Прибор также окрашен в цвет газа, для которого его можно использовать. Пишется и начальная буква газа.

Есть ещё и виброустойчивые специальные манометры, которые способны работать при сильных вибрациях и большом пульсирующем давлении окружающей среды. Если применять обычный манометр в подобных условиях, то он быстро сломается, так как из строя выйдет передаточный механизм. Главным критерием таких приборов является коррозионно-стойкая сталь корпуса и герметичность.

Самопишущие приборы

Отличительной чертой таких приспособлений является то, что они способны на диаграмме записывать измеряемое давление, которое позволит увидеть изменения в определённое время. Своё применение они нашли в промышленности с неагрессивными средствами и энергетике.

Судовые и железнодорожные

Судовые манометры предназначены для того, чтобы измерить вакуумметрическое давление жидкостей (воды, дизельного топлива, масла), пара и газа. Их отличительными чертами является высокая влагозащита, устойчивость к вибрациям и климатическим воздействиям. Применяются в речном и морском транспорте.

Железнодорожные, в отличие от обычных манометров, давление не показывают, а преобразовывают в сигнал прочего типа (пневматический, цифровой и прочие). Для этих целей используются разные методы.

Активно такие преобразователи применяются в системах автоматики, управления технологическими процессами. Но несмотря на своё назначение, их активно используют в отраслях атомной энергетики, химической и нефтедобычи.

Виды измерительных приборов

Приборы для измерения давления подразделяются на такие разновидности:

Большинство импортных и отечественных манометров изготавливаются по всем общепринятым стандартам. Именно по этой причине существует возможность замены одной марки на другую.

При выборе прибора необходимо опираться на такие показатели:

Манометр ионизационный

Термоэлектроды с атомами газа ударяются и регенерируют ионы. Они притягиваются к электроду под напряжением, которое для них подходит (это подходящее напряжение называется коллектором). В коллекторе ток пропорционален скорости ионизации, которая в системе является функцией давления. Именно так при помощи измерений тока коллектора можно определить газовое давление.

Большинство ионных манометров подразделяются на три вида:

Калибрование ионных манометров очень чувствительно к химическому составу измеряемых газов, конструкционной геометрии, поверхностным напылениям и коррозии. Непригодной их калибровка может стать при включении в среде очень низкого или атмосферного давления.

Измерять давление необходимо во многих промышленных отраслях, вот только приборы для этого используют различные. Но независимо от этого данная величина ничем, кроме манометра, не определяется.

Источник

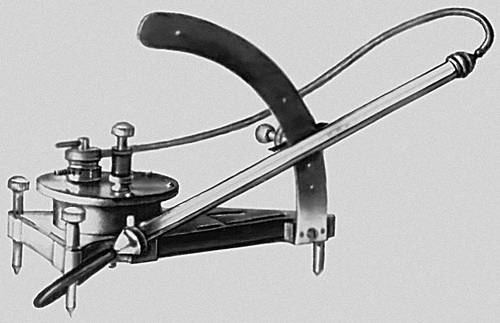

Манометр

Манометр что это

Манометр что это

Манометр что это

Манометр что это

Манометр что это

Манометр что это

Полезное

Смотреть что такое «Манометр» в других словарях:

манометр — манометр … Орфографический словарь-справочник

манометр — Измерительный прибор или измерительная установка для измерения давления или разности давлений. [ГОСТ 8.271 77] Все манометрические приборы условно делят: на манометры давления вакуумметры, измеряющие разрежение в рабочей среде. К их… … Справочник технического переводчика

манометр — а, м. manomètre m. Прибор для измерения давления газов или жидкостей в замкнутом пространстве. БАС 1. Наиден четвертыи инструмент, которои показывает, когда бывает воздух тоне или гуще, и такои инструмент называется манометр. Прим. Вед. 1734 129 … Исторический словарь галлицизмов русского языка

МАНОМЕТР — Манометр. (Gauge; manometer) прибор для измерения действительного или манометрического давления газов и жидкостей. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 Манометр … Морской словарь

МАНОМЕТР-2 — «МАНОМЕТР 2 (Ликвидация прорыва на заводе «Манометр»)», СССР, СОЮЗКИНО, 1931, ч/б, 56 мин. Агитпропфильм, киноочерк. Продолжение картины «Манометр 1» о ликвидации прорыва на заводе. Фильм не сохранился. В ролях: Петр Репнин (см. РЕПНИН Петр… … Энциклопедия кино

МАНОМЕТР — Бурдона измерительный прибор для определения избыточного давления (давления выше атмосферного) паров, газов или жидкостей, заключенных в замкнутом пространстве. В М., применяемых для техн. целей, давление измеряется по степени деформации пружины… … Технический железнодорожный словарь

МАНОМЕТР — МАНОМЕТР, прибор для измерения давления (упругости) газов. 1) Открытый М. состоит из U образной стеклянной трубки (рис.1), наполненной жидкостью (ртутью, водой, маслом и т. д.). Одно колено сообщается с тем местом резервуара, содержащего газ, где … Большая медицинская энциклопедия

МАНОМЕТР — (от греческого manos неплотный и. метр), прибор для измерения давления жидкости или газа. Различают манометры жидкостные, поршневые, деформационные и пружинные; используются также манометры, основанные на зависимости некоторых физических величин … Современная энциклопедия

МАНОМЕТР — МАНОМЕТР, устройство для измерения давления. Оно состоит из U образной трубки, в которой имеется жидкость. Один конец ее открыт, а другой соединен с сосудом, давление которого измеряется. Если давление газа в сосуде больше, чем атмосферное, оно… … Научно-технический энциклопедический словарь

Источник

Принцип манометра и его устройство

Принцип манометра и его устройство

Манометр – это техническое устройство, которое измеряет давление в любой момент времени в каком-либо замкнутом пространстве, в месте установки. Без таких приборов запрещена эксплуатация сосудов, работающих под избыточным давлением.

Принцип манометра заключается в уравнивании измеряемого давления и величины деформации пружинного механизма внутри прибора. Отклонение пружины преобразуется во вращательное движение стрелки на циферблате.

На нашем сайте вы сможете найти не только клапан для манометра, но и широкий ассортимент запорной арматуры.

Как устроен манометр

Согласно ГОСТ Р 8.905-2015 вакуумметр, мановакуумметр, напоромер, тягомер, тягонапоромер – это все манометры.

Для лабораторных измерений применяются жидкостные приборы.

Принцип действия прибора такого вида основан на свойстве сообщающихся сосудов. При создании давления у одного конца U-образной трубки наполнитель перемещается и наблюдается разница в уровнях жидкости. Эта разница, выраженная в миллиметрах, дает значение измеряемого давления.

Манометр что это

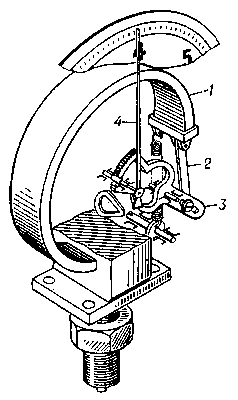

Корпус пружинного прибора напоминает невысокий металлический цилиндр разного диаметра, чаще всего 5 см, со стеклянной крышкой. Под стеклом находится циферблат – это шкала с делениями в барах или паскалях.

Принцип действия манометра такого вида заключается в уравновешивании напора жидкости и силы деформации мембраны или пружины. В результате этого процесса упругий чувствительный элемент смещается, что приводит в действие показывающую стрелку устройства. Цена деления устройства зависит от верхнего предела измерения.

Требования к манометрам:

Виды манометров

Приборы измерения давления различаются в зависимости от конструкции:

Современные виды устройств разделили на 7 больших групп в зависимости от условий работы:

Встречаются приборы с особыми характеристиками: сигнализирующие, виброустойчивые, коррозионностойкие.

Сфера использования

Манометр что это

Приборы устанавливают везде, где нужно контролировать уровень давления, чтобы избежать аварийных ситуаций и нарушений технологических процессов:

Приборы применяются во всех случаях, когда необходимо знать, контролировать и регулировать напор воды, других жидкостей, газов, пара. Сложно назвать отрасль, которая может обойтись без этого. Наиболее часто манометры применяют в теплоэнергетике, на химических, нефтехимических предприятиях,в пищевой отрасли.

Назначение жидкостного манометра зависит от устройства, но используются они все реже, так как существует возможность его проливания и выплескивания при резком скачке давления.

Кран для манометра. Устройство

На трубопровод прибор крепится с помощью многофункционального трёхходового крана.

Манометр что это

В зависимости от положения рукоятки запорного механизма контролируется работа измерительного прибора. В корпусе находится пробка с Т-образным отверстием. Поворотом рукоятки в рабочий режим поток направляется к манометру, который фиксирует давление. Если перевести кран в положение «закрыто», то поток в трубе остановиться или изменит направление. Прибор покажет нулевое значение.

Манометр что это

Таким образом, кран необходим для продувки, проверки прибора и полного отключения измерительного устройства, например, для его замены.

Приборы, измеряющие давление, несмотря на одинаковый принцип действия, применяются для различных условий эксплуатации и имеют разные схемы исполнения. Одни показывают величину давления жидкости, а другие работают только с газом. Некоторые из них применяются в контрольно-измерительной аппаратуре для определения точных показателей давления. Часто манометры входят в состав блоков автоматики и сигнализации, обеспечивают безопасные условия работы на предприятиях.

Завод «Клапан Комплект» предоставляет широкий ассортимент различных видов клапанов. Запорная арматура по самым выгодным ценам!

Источник

Манометр

Назначение манометров

Манометр — это устройство для измерения давления газа или жидкости в замкнутом пространстве.

В зависимости от конструкции манометра, он может измерять давление воздуха, газа, пара или жидкости.

Манометры используют в газопроводах, водопроводах, котлах отопления, компрессорах, баллонах, автоклавах и так далее.

Многие путают манометр в барометр. Барометр показывает давление, но только атмосферное, а манометр измеряет давление, с которым жидкость, газ, пар или воздух давит на стенки замкнутого пространства.

Единица измерения давления является паскаль (Па). Паскаль отражает силу в 1Н, которая действует равномерно на площадь 1 квадратный метр.

Манометры могут применяться для измерения таких значений, как: давления, которое ниже атмосферного, избытка давления, атмосферного давления, разницы давлений.

Манометр используют для следующих целей:

Главное и основное назначение манометра — это мониторинг и информирование о недостаточном или избыточном давлении газа, воды или пара. В промышленной сфере также используют манометры с функцией сигнального предупреждения, которые могут предотвратить техногенные катастрофы, взрывы.

Конструкция и принцип действия

Манометр состоит из:

Внутри прибора устанавливают пружину между шестеренкой и зубьями сектора, которая исключает мертвый ход.

Стрелка показывает избыточное давление. Шкала измерения представлена в Паскалях или Барах.

У манометра простой принцип действия: давление от среды, которая измеряется, поступает внутрь трубки. Под воздействием давления трубка пытается выровняться из-за разности площадей внутренней и внешней поверхностей. Свободный конец трубки осуществляет движение, при этом стрелка на определенный угол поворачивается, благодаря передаточному механизму. Деформация трубки и измеряемая величина находятся в прямолинейной зависимости. Поэтому стрелка показывает значение давления определенной среды.

Какие виды приборов существуют

По назначению манометры бывают следующих видов:

По принципу работы манометры бывают таких видов:

Диапазон измерения манометра колеблется от 0,06 до 1000 МПа.

Требования к манометрам

Класс точности манометра должен зависеть от измеряемого давления:

Шкала манометра выбирается из условия, что рабочие показания лежат в 2/3 шкалы.

Манометр должен быть установлен так, чтобы шкала была расположена вертикально или с наклоном не более 30 градусов и его показания отчетливо видны обслуживающему персоналу.

Номинальный диаметр манометров, установленных на высоте, соответствовал:

Источник

Что из себя представляет и для чего нужен манометр для измерения давления воды?

Если надо проконтролировать давление воды в трубе, на помощь приходит манометр. Сложно найти гидравлическую систему, в которой бы он не использовался.

Устройство с пружинящей трубкой изобрел в 1845 году швейцарский инженер, и с тех пор оно не сильно изменилось. В этой статье рассмотрим, что такое манометр для измерения давления воды, каких видов он бывает, как и где устанавливается и т.д.

Что это за устройство?

Манометр что этоМанометр – это прибор для измерения избыточного, то есть искусственно созданного, давления воды, пара или иной рабочей среды.

Говоря простыми словами, он показывает, насколько водяное давление в трубе больше атмосферного.

В быту, сфере ЖКХ и на промышленных предприятиях наиболее распространены приборы с пружиной в виде трубки овального сечения (носит имя Бурдона – человека, запатентовавшего ее). Они просты по конструкции и недорого стоят.

Внешне водяной манометр – округлый предмет в металлическом или пластиковом корпусе. Циферблат со шкалой закрыт оргстеклом из метакрилата или поликарбоната.

Зачем устанавливается?

Измерительные приборы устанавливают, чтобы следить за состоянием системы. Давление в трубопроводах не должно превышать некоторого порогового значения. В то же время оно должно быть достаточным для работы различных устройств.

Манометр что этоМеста установки:

Манометры покупают для личного пользования, чтобы, например, периодически контролировать давление воды, поступающей в смеситель.

На постоянной основе их устанавливают на насосных станциях рядом с гидроаккумуляторами и реле давления, чтобы автоматически включать и выключать насос. Часто манометры входят в состав блоков автоматики.

Принцип действия

В деформационном (пружинном) манометре вода попадает в изогнутую трубку, сделанную из медного сплава. Давление воды приводит к деформации трубки, соединенной с механизмом, который заставляет поворачиваться стрелку.

Манометры с одновитковой пружиной рассчитаны на давление до 100 атм. Для измерения более высокого давления применяют пружины с несколькими витками, закрученными в спираль или винт.

Манометр что это

Какие виды существуют?

Список основных видов манометров для воды:

Чем отличается от датчика?

Манометр что этоМанометр – это прибор, который дает возможность определять в любой момент времени давление. Он может снабжаться датчиком, термометром и другими дополнительными элементами.

Датчик – часть системы оповещения. Он срабатывает только при каком-то определенном значении давления. Показания датчика преобразуются в сигнал, позволяющий отрегулировать работу системы в автоматическом или ручном режиме.

Критерии выбора

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

В техническом паспорте нового прибора обязательно должна стаять отметка о заводской поверке. Давность поверки менее года подтверждает, что прибор дает правильные показания.

Где и по какой цене продаются?

Цена на манометр зависит от его конструкции. Самый простой аналоговый прибор стоит порядка 120 р. Если он снабжен термометром, то цена увеличивается в два раза. Цифровые устройства в десятки раз дороже.

Манометр что этоИзвестные торговые марки в России:

Это далеко не полный список. Зарубежные аналоги, кроме цены, ничем принципиально не отличаются. Исключение могут составлять лишь узкоспециализированные приборы.

Купить манометры можно в интернет-магазине, непосредственно у производителя или компании, которая занимается продажей контроль-измерительных приборов. Ими торгуют магазины по продаже оборудования для отопления и водоснабжения.

Подключение к системе водоснабжения

Чтобы измерить давление в водопроводной системе, к ней надо подсоединить манометр.

Возможные места подключения к водопроводу в квартире:

Перед тем как разгерметизировать систему (открыть краны), надо перекрыть воду. Если манометр устанавливается для постоянной работы, то его необходимо защитить от гидроударов, пульсаций среды, перепадов температур.

Для этого перед ним устанавливают:

Устанавливая манометр, надо следить, чтобы циферблат был расположен вертикально, а показания хорошо читались. Запрещено прикладывать усилия к корпусу, закручивая его.

Условия эксплуатации и считывание показателей

На циферблате водяного манометр указывается давление. Оно может измеряться в барах, Паскалях или атмосферах.

Пользоваться манометром можно только в тех условиях, которые оговорены в техническом паспорте. Давление на прибор должно подаваться плавно.

Манометр что этоЭксплуатация запрещена, если:

Чтобы быть уверенным в правильных показаниях манометра, надо проводить поверку. Новые приборы поверяет изготовитель. Далее контролируется время между поверками.

Допустимый срок указан в паспорте и составляет 1 или 2 года. Поверку проводят в Центре стандартизации и метрологии или в организации, у которой есть лицензия.

Возможные поломки и пути их решения

Причиной поломки приборов становится некачественный материал изготовления или нарушение правил эксплуатации, например, превышение рабочего давления или использование при температуре, на которую он не рассчитан.

Но не всегда это рентабельно. Зачастую дешевле установить новый манометр.

Манометр что этоПоломки, которые можно устранить:

Если износились зубцы передаточного механизма или погнулась пружинная трубка, то такой манометр не подлежит ремонту.

Заключение

Прежде чем устанавливать манометр, надо убедиться в его исправности. При соблюдении правил эксплуатации он прослужит 1-2 года, не нуждаясь в поверке.

Самые дешевые манометры – деформационные, механические. Более дорогие – цифровые, оснащенные датчиками температуры, позволяющие дистанционно управлять насосами, компрессорами и другими устройствами.

Источник

Манометр что это

Общая информация

Прибор для измерения давления газов или жидкостей в замкнутом пространстве называется манометром. Его принцип действия основан на равенстве измеряемого давления и силы упругости (деформации) трубчатой пружины (пружинный механизм). В некоторых моделях применяется чувствительная двухпластинчатая мембрана (мембранный тип). Один ее конец запаян в держатель, а другой через тягу взаимодействует с трибко-секторным механизмом, который преобразует перемещение элемента в круговое движение стрелки.

Манометр что это

Измерители давления, несмотря на одинаковый принцип действия, применяются для различных условий эксплуатации и имеют разные схемы исполнения. Одни показывают величину давления жидкости, а другие работают только с газом. Некоторые из них применяются в контрольно-измерительной аппаратуре для определения точных показателей давления.

Физический смысл давления

Манометр что это

Давление (Р) является физической величиной, которая равна силе (Fn), действующей перпендикулярно на единицу площади поверхности. Иными словами, величина давления в произвольном элементе поверхности определяется таким образом: отношение нормальной составляющей силы (dFn), которая действует на участок поверхности площадью dS. Соотношение имеет следующий вид: P = dFn / dS. Если необходимо вычислить среднее значение величины P, то следует воспользоваться формулой: Pср = F / S.

Единицей измерения является паскаль (Па). Международное обозначение — Pa. Для упрощения расчетов используются единицы измерений с приставками: 1 кПа = 1000 Па, 1 МПа = 1000 кПа = 1000000 Па и т. д. Физический смысл 1 Па: сила, равная 1 Н, равномерно распределена по нормальной поверхности, площадь которой равна 1 метру квадратному. Существуют и другие единицы измерения: бар, килограмм-сила на кв. см., техническая атмосфера, миллиметр ртутного столба, миллиметр и метр водяного столба.

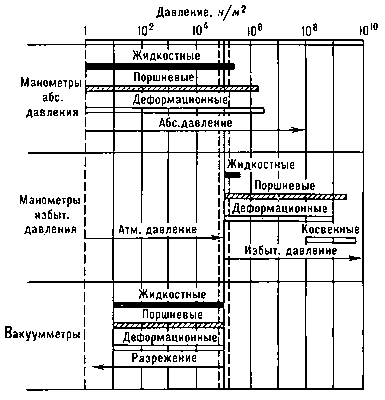

Типы приборов

Приборы, которые измеряют величину избыточного давления и разрежение (ниже атмосферного), имеют определенные разновидности. Они классифицируются следующим образом:

Манометр что это

Отличие первой группы от всех заключается в диапазоне измерений. Он колеблется от 0,06 до 1000 МПа. Измеряется положительная разность между абсолютным и барометрическим значениями. Вакуумметры измеряют разрежение, т. е. величину ниже атмосферного давления. Третья группа приборов является комбинированной, поскольку измеряет избыточное и вакуумметрическое давление. В первом случае диапазон измерений находится в пределах от 60 до 240000 кПа.

Классификация манометров по конструкции осуществляется следующим образом: жидкостные, грузопоршневые и деформационные. Последний тип включает в свою конструкцию чувствительный элемент. Он представляет собой трубчатую пружину. В моделях с высоким классом точности применяется мембрана. Класс точности также влияет на классификацию приборов (чем меньше величина, тем он точнее): 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5 и 4.

Виды манометров

Приборы делятся на определенные виды. Это зависит от функций, которые они выполняют, а также сферы применения. Их можно разделить таким образом:

Манометр что это

Специалисты рекомендуют каждый из приборов применять только для целей и условий, указанных в руководстве по эксплуатации манометра. Невыполнение требований, указанных в документации, может привести к выходу измерителя из строя. Кроме того, в результате этого возможны грубые нарушения техники безопасности, которые приводят к несчастным случаям.

Общетехнические и электроконтактные

Манометр что это

Общетехнические приборы используются для измерения в неагрессивных средах жидкостей, газов и паров. Они бывают радиальными и осевыми. Главным условием эксплуатации является следующее: любое вещество, которое находится в жидком и газообразном состояниях, не реагирующее со сплавами меди.

Электроконтактные приборы имеют, как правило, 2 электрических контакта. Первая группа соответствует минимальной величине давления, а вторая — максимальной. Контакты настраиваются на определенные значения. Принцип действия приборов довольно прост. При снижении величины давления на предельно допустимый уровень, который настраивается, происходит размыкание цепи. Таким же образом работает и верхняя граница.

Возможность замыкания и размыкания контактов можно отключить. Для этого следует установить значение низкой границы на 0, а высокой — на максимальное значение шкалы прибора. Они получили применение в промышленности. Можно использовать также сразу две границы, установив одну стрелку на минимальное значение, а другую — на предельно допустимую величину, на которую рассчитано оборудование.

Для использования одной границы следует установить минимальную в положение 0, а максимальный уровень на необходимое значение. Аналогично устанавливается только нижняя граница, но в этом случае нужно установить стрелку на нужное минимальное значение. Высокий предел поставить на максимальное значение.

Манометр что это

Например, в угольной промышленности для охлаждения электродвигателя на конвейере применяется манометр для измерения давления воды. При понижении ее давления до определенного значения двигатель невозможно запустить, что помогает сохранить оборудование от перегрева. Кроме того, выставляется верхний предел. Это нужно для того, чтобы давление воды не вывело из строя систему охлаждения.

Манометры с электрическими контактами не применяются для точных измерений, поскольку стрелочный механизм при взаимодействии с одной из контактных групп показывает значения со значительной погрешностью. При загазованности пространства следует применять модели с взрывозащитой.

Специальные измерители

Манометр что это

Специальные манометры делятся на три типа: кислородные, ацетиленовые и аммиачные. Первый тип должен монтироваться на обезжиренные трубы агрегатов, поскольку незначительное загрязнение может привести к взрыву прибора и другого электрооборудования. Они выпускаются в корпусах голубого цвета. На шкале прибора указывает маркировка химической формулы кислорода (O2).

Второй вид применяется в устройствах и механизмах для измерения показаний давления ацетилена. «Внутренняя начинка» измерителя содержит специальный металлический сплав, который не реагирует с газом. Необходимо отметить, что замена деталей на медные недопустима. При взаимодействии газа с медными сплавами может образоваться взрывоопасная ацетиленистая медь. Аммиачные приборы должны быть устойчивыми к коррозийным процессам, поскольку возможно повреждение корпуса с последующей утечкой газа.

Самопишущие регистраторы

Манометр что это

Самопишущие регистраторы давления являются сложными электронными устройствами с пишущим механизмом, который состоит из специального пера и устройства подачи чернил. Во время работы прибора выполняется регистрация показаний давления в определенный промежуток времени в виде диаграммы.

Они обладают погрешностью, которая связана со скольжением пера по бумаге. Этот недостаток устранен в современных моделях. При этом применяется специальный порт для подключения струйного или лазерного принтера. Такое усовершенствование позволяет применять самопишущие манометры не только для контроля показания давления, но и для тестирования и точных измерений для разработки различного оборудования.

Железнодорожные и виброустойчивые

Существуют модели, которые применяются в условиях вибраций. Железнодорожные манометры применяются в аппаратуре контроля работы двигателя поездов. Наиболее распространенными моделями считаются МП-2 стрелочного и дискового типов. Манометр с вращающимся диском применяется для измерения Р в неагрессивных средах. Для удобного снятия показаний в состав устройств включена подсветка шкалы.

Манометр что это

Диапазоны показаний приборов:

Приборы обладают классами точности 1,5 и 2,5 и могут выдержать вибрации от 5 до 25 Гц с амплитудными значениями, равными 0,1 мм. Виброустойчивые приборы применяются в условиях эксплуатации при высоких значениях вибраций. Некоторые виды измерителей считаются устойчивыми к вибрациям и комбинированными. Например, манометры, которые устанавливаются на выходе мощных шахтных насосных установках.

Эталонные и судовые

Манометр что это

Цифровые эталонные (образцовые) манометры применяются для измерения величины давления жидкостей и веществ, которые находятся в газообразном состоянии. Они отличаются высоким классом точности и оснащаются специальным цифровым дисплеем. На нем отображается текущая величина давления в системе, а также превышение номинального уровня (нормальных показателей). Эталонные манометры обладают некоторыми особенностями по сравнению с обыкновенными аналоговыми моделями:

Очень часто предприятия отправляют измерители давления в метрологические организации для выявления дефектов приборов и их калибровки. Это очень важно, поскольку существенно влияет на сроки эксплуатации оборудования и предупреждение несчастных случаев. Кроме того, эталонные манометры выявляют утечку газов и жидкостей. Если на предприятии установлены такие приборы, то это позволяет существенно снизить появление нештатных ситуаций.

Образцовые манометры эксплуатируются на любых объектах коммунального комплекса, заводах, газопроводах, предприятиях угледобывающей и нефтеперерабатывающей промышленностях. Кроме того, они являются универсальными, поскольку применяются для работы с жидкостями, газами и парами. Их можно применять в агрессивных и неагрессивных средах. Корпус является герметичным, и надежно защищен от попадания жидкостей, пыли и грязи.

Судовые приборы применяются для эксплуатации на речном и морском видах транспорта. Они устойчивы к вибрациям и агрессивным средам. Достигается это при помощи герметичного корпуса и виброзащиты.

Автомобильная разновидность

Манометр что это

Основное предназначение автомобильных манометров — измерение давления воздуха внутри шин автотранспорта. В некоторых моделях машин они включены в стандартную комплектацию. Приборы бывают двух типов: аналоговые (механические) и цифровые. Первые имеют цифровую шкалу со стрелочным указателем. Они считаются более надежными, чем цифровые. Приборы имеют некоторую особенность: при приближении уровня давления к верхней границе его погрешность увеличивается.

Цифровой манометр оснащен жидкокристаллическим дисплеем, на который выводится результат измерения. Измеритель обладает большим классом точности, чем аналоговый. Существенным недостатком приборов этого типа считается наличие источника питания (постоянно нужно иметь запасные батарейки или аккумуляторы). Кроме того, любой тип автомобильного манометра нельзя протирать салфеткой, поскольку это увеличивает погрешность измерений.

Рекомендации по выбору

Все модели манометров изготавливаются по определенным государственным стандартам. Следовательно, они являются взаимозаменяемыми. Выбор манометра для отдельного измерения или изготовления манометрических систем необходимо осуществлять по его техническим характеристикам и условиям эксплуатации. Следует обратить внимание на такие характеристики приборов:

Манометр что это

Перед выбором прибора-измерителя следует определить его основные функции в какой-либо системе. Например, нет смысла переплачивать деньги за образцовый манометр для измерения давления в шинах или использования в масляных станциях.

Таким образом, для выбора манометра следует руководствоваться его основными техническими характеристиками и условиями эксплуатации в различных системах. Очень важно придерживаться основных критериев, поскольку это позволит избежать различных неблагоприятных ситуаций.

Источник

Устройство и принцип работы манометра

Рассмотрим принцип действия манометров разных типов.

Как работает пружинный манометр?

Манометр что это

Манометр что это

Манометры на основе трубки Бурдона способны измерять давление до сотен МПа, и широко применяются в гидроприводе, пневмоприводах, системах отопления водоснабжения.

Для чего манометр заполняют глицерином?

Что такое образцовый манометр

Образцовые манометры обычно имеют устройства дополнительной настройки и корректировки, например может быть предусмотрена возможность температурной корректировки. К механизмам образцовых манометров предъявляются высокие требования они изготавливаются с высокой точностью.

Как устроен диафрагменный манометр?

Манометр что это

В качестке чувствительного элемента в диафрагменном манометре используется мембрана, которая воздействует на механизм, соединенный со стрелкой. Подводимое к манометру измеряемое давление деформирует мембрану, которая в свою очередь заставляет перемещаться стрелку.

Диапазон измерения диафрагменного манометра зависит от жесткости и площади мембраны.

Диафрагменные манометры пригодны для работы с агрессивными средами, их используют для измерения давления в:

Параметры манометров

При выборе манометров следует учитывать следующие параметры:

Шкала манометра

На манометре может быть нанесено несколько шкал, для измерения давления в различных единицах.

Манометр что это

На представленном манометре нанесены шкалы для измерения давления в МПа и psi. Прибор показывает давление 250 Bar или 3500 psi.

Условное обозначение манометров

В обозначении прибора указывается:

Например, для манометра с порядковым номером 0001, пределом 100, единицей измерения МПа, классом точности 1, обозначение будет выглядеть:

Производители манометров могут устанавливать свои правила маркировки, однако принцип обозначения и основные параметры, указываемые в шифре остаются аналогичными тем, что показаны в примере.

Источник

Манометры

Содержание

Из предыдущих уроков мы знаем, что для измерения атмосферного давления используют барометры: ртутные и анероиды.

Но как измерить давление воздуха, существенно отличающееся по величине от атмосферного давления? Для этого тоже существуют специальные приборы, речь о которых и пойдет на данном уроке.

Определение и виды

Как называют приборы для измерения давлений, больших или меньших атмосферного?

Манометр (от греческого «манос» — «редкий, неплотный» и «метрео» — «измерять») — это прибор, используемый для измерения давлений больших или меньших атмосферного.

Манометры бывают двух основных видов: жидкостные и металлические. Давайте рассмотрим устройство и принцип работы каждого из них.

Открытый жидкостный манометр

Устройство открытого жидкостного манометра представляет собой двухколенную стеклянную трубку, наполненную жидкостью (рисунок 1). К одному концу стеклянной трубки прикреплена резиновая трубка. Она соединена с плоской коробочкой, затянутой резиновой пленкой.

Почему в открытом манометре уровни однородной жидкости в обоих коленах одинаковые?
Трубка такого манометра представляет собой сообщающиеся сосуды. Так как на поверхность жидкости действует только атмосферное давление, она устанавливается на одинаковом уровне.

Измерение давления воздуха с помощью жидкостного манометра

Что произойдет, если мы надавим пальцем на пленку? На рисунке 2 видно, что уровень жидкости в колене манометра, который соединен с резиновой трубкой, понизится.

Вспомним закон Паскаля: давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях. Значит, когда мы надавили на пленку, мы увеличили давление воздуха в коробке.

Сама коробка соединена с коленом стеклянной трубки. Значит, давление передается и на жидкость в этом колене. Обозначим его «первым». То есть давление в первом колене будет больше давления во втором, потому что на второе колено действует только атмосферное давление воздуха.

Мы увидим, что жидкость придет в равновесие и остановится. Это случится, когда избыточное давление в первом колене сравняется с давлением избыточного столба жидкости в другом.

От силы нажатия на пленку будет зависеть оказываемое давление. Чем сильнее мы будем нажимать, тем выше будет избыточный столб жидкости. Значит, изменение давления связано с высотой этого избыточного столба.

Измерение давления жидкости с помощью жидкостного манометра

С помощью жидкостного манометра мы можем измерить давление и в жидкостях. Обратите внимание на рисунок 3, а.

Конструкция манометра не изменена. Но тем не менее мы можем погрузить коробочку, обтянутую пленкой, в емкость с водой. Чем глубже находится коробочка, тем больше становится разность высот жидкости в коленах манометра (рисунок 3, б). Можно сказать, что тем большее давление производит жидкость в емкости.

Как показать, что давление в жидкости на одной и той же глубине одинаково по всем направлениям?
Для этого нам нужно переворачивать коробочку в разные стороны на одной глубине. Мы увидим, что показания манометра не будут меняться.

Давление в жидкости по всем направлениям на одной глубине/высоте одинаково.

Металлический манометр

Внешний вид металлического манометра представлен на рисунке 4. А вот его внутреннее устройство может быть двух разных типов. Рассмотрим каждый из них.

Устройство металлического манометра 1-го типа

Внутренне устройство металлического манометра 1-го типа показано на рисунке 5.

Изогнутая пустотелая трубка 1 запаяна с одного конца. С другой стороны она соединяется с краном 4. Этот кран сообщается с сосудом, в котором необходимо измерить давление.

При увеличении давления трубка начинает разгибаться. При помощи рычажного механизма 4 и зубчатки 3 она передает движение стрелке 2. Так стрелка начинает двигаться вдоль шкалы прибора.

Трубка обладает некоторой упругостью. Поэтому при уменьшении давления она возвращается в свое изначальное положение. Стрелка же возвращается к нулевому делению шкалы.

Устройство металлического манометра 2-го типа

На рисунке 6 представлено устройство металлического манометра 2-го типа.

Различие в строении заключается только в том, что трубка 1 запаяна с двух сторон. При этом она имеет выход для подключения к сосуду, в котором необходимо измерить давление. Также здесь присутствуют две тяги (рычага) 2. При разгибании трубки, они заставляют стрелку 3 двигаться вдоль шкалы прибора.

Заметим, что, несмотря на небольшие различия в устройстве (рисунки 5 и 6), принцип действия металлических манометров остается одним и тем же.

Применение манометров

Манометры являются одними из самых распространенных приборов, которые можно встретить в различных системах. Например, в котлах отопления, газопроводах, водопроводах, компрессорах, автоклавах, баллонах, баллонных пневматических винтовках и т. д.

Манометр что это

Преимущества работы с ними очевидны. Они помогают держать под контролем уровень давления в различных механизмах.

Источник

Все о манометрах

Манометры применяются для определения давления газа, паров либо жидкости. Устройство позволяет постоянно контролировать и регулировать данный показатель.

Что это такое?

Манометр имеет вид довольно компактного прибора, предназначенного для измерения давления. Его можно использовать для работы с газами, жидкостями, парами и воздухом. Существуют особые устройства абсолютного давления, которые помогают определить в том числе и значение атмосферного давления. Такие аппараты могут иметь разную конструкцию в зависимости от конкретного типа.

Схема манометра включает в себя специальную шкалу. Она также может быть разных типов. Для стабильной работы рекомендуется подбирать модели со шкалой 0–10 атм. На нее обязательно наносится красная черта. Она обозначает допустимое давление. Кроме того, простейший манометр состоит из корпуса, мембраны, трубки и штуцера. Дроссель манометра помогает сглаживать различные скачки давления в среде, которые возникают в компрессорах, прессах гидравлических, разрывных и паровых машинах. Все это положительно влияет на эксплуатационный срок изделия и увеличивает точность получаемых показаний.

Бобышка манометра предназначена для того, чтобы встраивать аппарат в технологическую линию. Кроме того, такой элемент имеет выходное отверстие, что позволяет без труда осуществлять монтаж прибора. Чаще всего эта деталь производится из углеродистой и нержавеющей стали.

Многие модели дополнительно снабжают трехходовым краном. Эта деталь позволяет не только отключить аппарат от магистрали, но и сбавить давление перед ним. Кроме того, элемент дает возможность выполнить проверку измерительной техники при подключении контрольного манометра.

Принцип действия

Разберем, как действует простейший механический прибор. Данные агрегаты включают в себе основную импульсную трубку (трубка Бурдона), которая при нагнетании давления продвигает стрелку. Если подключить ее к вентилю, то тогда давление воздуха начнет действовать на латунную трубку. Последняя при этом стремится разогнуться. За счет этого другой конец трубки воздействует на тягу и перемещает стрелку.

Более сложный принцип действия имеет электронный аппарат. Как правило, данные манометры оснащаются специальным чувствительным элементом, который выступает в качестве измерителя. Его показания передаются на электронную плату, а затем и на экран.

Сфера применения

Данный агрегат может применяться в различных сферах:

Кроме этого, аппараты используются в конструкции насоса велосипеда, для заправки кондиционера, в отопительных системах. Они применяются и на огнетушителях, тонометрах. Манометры могут быть промышленными и бытовыми.

Первые характеризуются высокой специализацией, а также максимально высоким уровнем точности. Вторые, как правило, берут для определения давления в автомобильных шинах, автономном оборудовании для отопления.

Виды и маркировка приборов

Существуют различные типы таких измерительных аппаратов.

Технический

Технические экземпляры применяются для того, чтобы измерять показатель давления в неагрессивных жидкостных, паровых и газовых средах. Эти модели бывают радиальными и осевыми. Основным условием использования является следующее: наличие любого жидкого или газообразного компонента, который не взаимодействует с медными сплавами. Технические образцы работают следующим образом: столб жидкости имеет определенную высоту и конкретный показатель давления – изменение величины выступает в качестве показателя изменения давления.

В роли жидкости чаще всего выступают вода и ртуть. Но можно использовать и специально сделанные составы, в том числе и особые масла. В прозрачные вещества для удобства можно добавить краситель.

Электроконтактный

Данные устройства используются для автоматической подачи сигнала, регулировки давления, а также для блокировки. Они позволяют также видеть текущее значение давления. Пределы при этом можно установить при помощи специальных сигнальных стрелок. Для этого понадобится только отвертка. Стрелка таких манометров является подвижным контактом. К подшипникам крепления стрелок фиксируются специальные ламели (токовыводящие). С другой своей стороны они присоединяются к контактной группе.

Провода контактного прибора могут крепиться к клеммам во внутренней части корпуса либо могут выводиться на наружную сторону пучком с разъемом на конце. Электроконтактные приборы преимущественно применяют при производстве машиностроительного оборудования, в водопроводных сетях, разнообразных технологических установках, а также в промышленных холодильниках.

Специальные

Данные устройства берутся для работы с определенным газообразным компонентом. Аппараты имеют цветной корпус, а не традиционный черный. При этом расцветка должна соответствовать виду газа, с которым агрегат способен работать.

Специальные модели можно разделить на три отдельные группы:

Первая разновидность должна быть максимально устойчивой к коррозии, так как высок риск повреждения корпуса и дальнейшей утечки. Кислородные экземпляры крепятся на обезжиренные трубы аппаратов, потому что даже самое незначительное загрязнение приведет к тому, что агрегат взорвется. Кислородные образцы производятся в корпусах синей расцветки. На шкале имеется обозначение химической формулы кислорода.

Ацетиленовые специальные образцы берут для определения давления ацетилена. Внутри такого устройства находится металлический сплав, который не вступает в реакции с газообразными продуктами.

При этом категорически нельзя использовать медь, потому что при взаимодействии газа с данным металлом начнет образовываться взрывоопасное вещество.

Самопишущий

Данные модели представляют собой довольно сложные электронные приборы, оснащенные специальным пишущим элементом. Последний состоит из пера, механизма, предназначенного для подачи чернил.

В процессе работы агрегата регистрируются показания давления за конкретный временной промежуток. При этом показания создаются в виде диаграммы. Результаты, как правило, имеют погрешность. Это связано с тем, что перо в процессе работы скользит по бумаге. Но данный недостаток устранен в более современных моделях.

Механический

Эти модели обладают самой простой конструкцией и максимальной надежностью. Механические манометры отличаются низкой стоимостью по сравнению с другими разновидностями. Многие подобные образцы помогают не только измерить уровень давления, но и выполнить выпуск избыточного количества воздуха, чтобы достигнуть оптимальных значений. Для этого на трубке имеется специальная кнопка спуска давления.

Дифференциальный

Эта разновидность понадобится для того, чтобы измерить разницу между двумя уровнями давления. Она прекрасно подходит для контроля загрязнения фильтра, изменения уровня вещества в закрытых емкостях. Дифференциальный аппарат имеет в своем составе большое количество узлов и набор элементов. При их взаимодействии устанавливаются связи между средами.

Кроме того, в состав в любом случае входят отделенные друг от друга камеры. Они позволяют выполнять замеры. Чаще всего при изготовлении таких регистраторов используются полимеры или металлы, покрытые антикоррозийными смесями. Такие устройства также подразделяются на отдельные виды. Так, существуют ртутный, сильфонный, мембранный аппараты.

Другие

В настоящее время выпускаются и многие другие разновидности манометров.

Помимо вышеперечисленных, также выделяют и деформационные разновидности. Они имеют в своем составе специальные (упругие, чувствительные) трубчатые детали. Имеются и особые трубчато-пружинные образцы, в них чувствительной частью является специальная пружина. Деформационные устройства могут использоваться для определения избыточного или вакуумметрического давления.

В магазинах можно увидеть и гидрозаполненный (виброустойчивый) регистратор. Приборы такого типа необходимы в условиях частых и сильных пульсаций, внешних вибраций. Они довольно часто используются в промышленных и энергетических комплексах. Кроме того, выпускаются и контурный, пропановый, глубинный, двухстрелочный манометры.

Существуют отдельные модели для измерения давления воздушных масс.

Каждый манометр обладает маркировкой. На самой упаковке обязательно указываются название прибора, товарный знак производителя, информация о стране происхождения товара. Также на корпусе самих измерительных изделий обязательно присутствуют данные о параметрах питания, номинальное напряжение (если устройство оснащено сигнализирующим механизмом).

При маркировке также указывают и знак «ЕАС». Он подтверждает наличие разрешительной документации о безопасности товара. По действующим правилам каждая единица должна быть уложена в отдельный чехол, который в дальнейшем упаковывается в индивидуальный деревянный ящик.

Ремонт манометров

Чтобы починить регистратор, сначала нужно разобрать его. Алгоритм разборки будет зависеть от конструктивных особенностей определенной модели. Чаще всего сначала снимается стекло, для этого откручивают винты, которые размещаются на боковых сторонах. На многих устройствах достаточно будет всего лишь немного поддеть специальное маленькое углубление и снять стекло. После этого также аккуратно снимаются стрелка, крепежи на циферблате. Позже откручивают и задние винты. После того как прибор будет разобран, следует прочистить его отдельные части, а затем установить причину неисправности.

Чаще всего манометры ломаются из-за деформации стрелок. В этом случае деталь меняют на новую – из-за появления микротрещин в местах, где соединяются трубка и механизм, такие трещины можно просто запаять. Также такие устройства могут ломаться из-за изнашивания зубцов рычажной передачи. В данном случае починить аппарат, как правило, не получается. После того как причина поломки будет устранена, прибор собирают. Для начала механизм следует зафиксировать в корпусе, крепится он при помощи задних винтов. После этого прикручивается циферблат, стрелка надевается на ось. Ее предварительно фиксируют на нуле. В конце закрепляется стекло.

Источник

Манометр и его разновидности

Далеко не все помнят из школьного курса физики о том, что такое манометр и зачем он необходим. Тем не менее это важный и нужный прибор, а принцип работы манометра несложный.

Манометр что это

Он пользуется особенно большой популярностью у автомобилистов и мастеров по ремонту машин, так как позволяет без труда определить состояние колес.

Что такое манометр

Манометр — это физический прибор, который позволяет измерять давление. Чаще всего, его используются на производстве. Там, где повышенное давление жидкости или газа может привести к взрыву или другой опасной ситуации. Самый простой манометр — пружинный.

Также существует мембранный тип. В этом случае строение устройства другое и для измерения применяется мембрана, состоящая из двух пластинок. Мембрана чувствительна к высокому давлению. Один конец мембраны соединен с держателем, а другой конец посредством тяги сообщается с секторным механизмом, преобразующим изменение давление в круговой ход стрелки.

Манометр что это

Выбор конкретного типа манометра зависит от того, в каких условиях его предстоит эксплуатировать людям. Некоторые модели используются для того, чтобы работать только с жидкостью, другие измеряют исключительно газовое давление. Механические манометры отличаются высоким уровнем точности и не намного уступают цифровым аналогам.

Помимо производства, диагностики автомобилей, эти приборы также используются в медицине для того, чтобы измерять артериальное давление у человека и вовремя диагностировать гипертонию или гипотонию. В манжету нагнетается воздух (это происходит при механическом нажатии на специальную «грушу» или путем нажатия кнопки в современных электронных вариантах), стрелка отклоняется до тех пор, пока не достигнет максимального значения. После постепенного стравливания воздуха, стрелка начинает движение в обратном направлении в сторону нуля. У электронных моделей вместо стрелки имеется дисплей с цифровой шкалой. Медицинская версия прибора называется тонометром, так как она измеряет не только давление, но и пульс человека.

Манометр что это

Тонометры используются не только врачами в больницах и поликлиниках, а их также применяют в домашних условиях. Результаты измерений становятся известными уже через несколько секунд после нажатия кнопки включения. На дисплее отображаются цифры артериального давления, а также параметры, показывающие частоту сердечных сокращений, или пульс. При любом отклонении от нормы пациенту прописывается медикаментозное лечение.

Виды манометров

Существуют разные виды манометров. Различные типы используются для разных целей. Это нужно иметь в виду перед тем, как подобрать манометр. От этого зависит стоимость и конфигурация прибора. Необходимо точно определиться, для чего конкретно нужен манометр: измерять давление воздуха в шинах автомобиля или для более сложных производственных операций.

Манометр что это

ОбщетехническиеИспользуются в разных производственных отраслях. Отличаются устойчивостью к вибрациям, практически универсальны в использовании. Их часто используют в газоснабжении, а также в работе разных механизмов и машин.
ТехническиеСпектр применения данных приборов обширный. Наиболее известные нам — это манометр для измерения давления в шинах и тонометр для измерения артериального давления.
ЭлектроконтактныеИспользуются для измерения избыточного и вакуумметрического давления (газов, паров и жидкостей). Благодаря своей конструкции могут влиять на производственный процесс, в который они встроены.
Специального назначенияИспользуются для того, чтобы определять давление газов. Поэтому их иногда называют газовыми. Для каждой разновидности газа выпускается свой прибор.

Также можно классифицировать измерители давления в зависимости от того, где они используются:

Манометр что это

Отдельная модификация приборов носит название вакуумметры, они используются в том случае, если измеряемая величина ниже, чем атмосферное давление (измеряют разряжение). Если давление малое и Принцип работы манометра

Все типы манометров работают по одному принципу. Принцип действия любого манометра основан на равенстве между силой деформации пружины (иногда мембраны) и измеряемым давлением. Такие приборы используются в быту и на производстве уже давно, но конструкция осталась практически неизменной.

Общетехнические манометры измеряют давление газа и жидкости в неагрессивной среде, у них может быть два типа конструкции — осевая и радиальная. Их можно применять только в том случае, если измеряемая жидкость или газ не вступают в химическую реакцию со сплавами меди. В противном случае результат измерений во время использования будет недостоверным из-за химической реакции. При соединении с медью образуется новое вещество, которое будет обладать и новыми свойствами.

Манометр что это

У электроконтактного устройства есть два электрических контакта для измерения давления. Один соответствует максимуму возможного давления, второй — минимуму. Пользователь должен заранее настроить предельный максимум и минимум обоих контактов. В зависимости от измеряемой среды и ее физических свойств эти показатели могут значительно варьироваться.

Следующий принцип действия данного манометра. Когда давление падает до предельного минимума, цепь размыкается. То же самое происходит в том случае, если давление достигает предельного максимума. При желании можно сделать так, чтобы контакты у прибора не замыкались и не размыкались.

Для того чтобы использовать такой вариант измерения, необходимо:

Пользоваться электроконтактным прибором проще, чем другими версиями. Поэтому многие считают, что он лучше других типов манометров, именно из-за своей простоты в эксплуатации.

Как пользоваться манометром

Многие знают, для чего нужен манометр, но не понимают, как им пользоваться на практике. Манометр в быту и на производстве измеряет давление газа и жидкости в замкнутом пространстве.

В быту, чаще всего, применяют этот прибор для того, чтобы измерять давление воздуха в шинах машины. Поэтому манометр очень популярен у автолюбителей. Его можно приобрести практически в любых магазинах бытовой техники. Он лучше всего подходит для таких простых операций. Для того чтобы гарантированно получить правильные результаты измерений, необходимо:

Манометр что это

Манометр — незаменимый предмет техники для автомобилиста, так как повышенное и пониженное давление шин создает опасность при движении авто. Пониженное давление бывает, если колесо по каким-либо причинам спустилось в пути; а повышенное — если колеса слишком сильно кто-то перекачал (например, в автосервисе или сам автовладелец). Этот прибор часто используют в авторемонтных мастерских, так как он компактный и имеет небольшой вес.

Как выглядит манометр

Современный цифровой манометр представляет собой дисплей в пластиковом или металлическом корпусе, снабженный кнопкой Вкл/Выкл (ON/OFF) и показывающий величину давления.

Манометр что это

По результатам измерения на электронном дисплее загораются значения давления. На корпусе обязательно наносится заводская маркировка и дата производства устройства. Манометр состоит всего из нескольких деталей и рекомендуется к использованию в домашних условиях.

Пружинный манометр, который считается классическим вариантом устройства, представляет собой круглый циферблат в корпусе со стрелкой. Стрелка показывает на шкале результаты измерений.

Манометр что это

В качестве чувствительного элемента применяется полая трубка с овальным или эллипсоидным сечением (трубка Бурдона). Когда на эту трубку действует давление, она деформируется (разгибается при увеличении давления и сгибается при его уменьшении).

С одной стороны трубка полностью запаяна, с другого конца размещается штуцер для измерения величины давления. Запаянный конец соединен с механизмом передачи. Эксперты утверждают, что этот вариант лучше всего, потому что он не зависит от электроники.

В конструкцию прибора входят следующие элементы:

Между зубчатым сектором и шестеренками стоит пружинка, она требуется для исключения мертвого хода. Узнать о том, какое давление показывает манометр, можно посмотрев на его измерительные деления шкалы. Обозначенные деления манометра соответствует силе давления газа или жидкости.

Шкала измерения показывает результат в паскалях (русское обозначение Па, международное Pa), барах или атмосферах. Это наиболее часто используемые единицы измерения давления. При этом неважно, где происходят измерения — в газообразной или жидкой среде.

Обычно в современных магазинах можно выбрать и купить электронный прибор для измерения, но на производстве, иногда, до сих пор применяются механические модели, так как они более точные и работают без сбоев.

Как проверить манометр на точность в домашних условиях

Чтобы проверить манометр на точность в домашних условиях, необходимо:

Манометр что это

Также следует еще в магазине проверить, нет ли у устройства изъянов и конструктивных дефектов, так как, в лучшем случае они будут влиять на точность измерений, а в худшем — прибор может выйти из строя.

Какой манометр лучше для измерения давления у человека

Тонометр, или манометр для измерения артериального давления, бывает механическим и цифровым (электронным). Цифровой хорош тем, что результат высвечивается мгновенно, а это важно, когда человек плохо себя чувствует и ему срочно нужна медицинская помощь. Однако, с точки зрения точности и отсутствия зависимости от питания, лучше классический механический прибор.

Манометр что это

С точки зрения удобства, электронный вариант намного лучше механического, так как использование механического типа по ряду причин сложнее: необходимо прикладывать физические усилия (давить на жесткую резиновую грушу для закачки воздуха); не каждый человек сможет определить давление с помощью механического тонометра (нужно иметь опыт и определенные навыки).

Как выбрать прибор

При выборе прибора имеют значение следующие аспекты:

Манометр что это

Не все знают, как часто надо проверять и поверять приборы для измерения давления. Межповерочным интервалом называется срок, когда приборы любых разновидностей нужно заново проверять для того, чтобы удостовериться в том, что его точность не ниже заявленной. У всех новых приборов существует первичная заводская поверка, о чем свидетельствует специальная отметка на циферблате, а также запись в техническом паспорте прибора. Срок первичной поверки составляет один — два года, в зависимости от типа оборудования.

При личном использовании оборудования, например, для диагностики состояния колес машины, можно покупать и подбирать любой манометр, так как в этом случае его поверка не будет являться критическим показателем (часто мы используем такие устройства на протяжении всего срока без каких-либо поверок). Другая ситуация обстоит с устройствами, которые применяются на предприятиях, например, на заводах и фабриках, в котельных и тепловых пунктах. В этом случае, когда срок первичной поверки подходит к концу или уже окончен, нужно отправить прибор в центр метрологии и стандартизации. Там проверят его точность и отрегулируют манометр так, чтобы погрешность была минимальной и соответствовала требованиям регламентирующих документов.

Следует отметить, что повторная поверка может стоить довольно дорого. Поэтому, в некоторых случаях, дешевле иногда купить новый манометр и он будет гарантированно показывать точный результат.

Для того чтобы не столкнуться с трудностями при эксплуатации, необходимо:

При использовании прибора на вязких и агрессивных средах, а также при эксплуатации в условиях сильной вибрации, он выходит из строя примерно через два года с момента начала эксплуатации. Поэтому смысл в повторной поверке теряется для таких устройств. Вышедший из строя прибор просто заменяется на новый.

Манометры, которые эксплуатируются при слишком высоких или слишком низких температурах, могут показать неправильные значения из-за воздействия экстремальной температуры. В этом случае следует приобретать специализированную модель и она прослужит дольше, а также будет проводить измерения намного точнее. Какой именно вариант устройства лучше выбрать, вам всегда подскажут консультанты в магазинах, специализирующихся на продаже такого вида техники.

Заключение

Знать о том, что именно измеряет манометр, должен каждый. Практическое назначение бытового манометра — измерение давление в шинах авто или артериального давления человека, например. Более сложные модели приборов используются на производстве.

Манометр — это технически сложный прибор, поэтому для его успешного использования, следует внимательно ознакомиться с его конструктивными особенностями и специфическими требованиями до начала эксплуатации.

Узнать о том, как пользоваться устройством и как оно работает, всегда можно из руководства по эксплуатации, которое должно входить в комплект. Плюсом будет наличие инструкции по эксплуатации на русском языке.

Видео по теме

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
