Как проверить регулятор холостого хода
Где находится и как работает РХХ?
Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходной воздушный канал. РХХ производит его открытие и закрытие — этим обеспечивается впуск воздушной массы.
Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Во времена карбюраторных моторов, которые ставили, например, на машины ВАЗ, водители выходили из положения с помощью отвертки и тахометра. Теперь же выстроена четкая цепь:
силовой агрегат → вычислительный блок (контроллер) → регулятор холостого хода
После этого величина иглы изменяется, происходит открытие обходного канала. Работать это будет так:
Поэтому РХХ стабилизирует работу даже непрогретого мотора.
Признаки поломки регулятора холостого хода
Имея представление о работе устройства, легко запомнить признаки его поломки:
Типичные неисправности
Проблемы с электрической проводкой становятся причиной обрыва питания. Также в разъемах могут окислиться контакты. Из-за ненадежного соединения диагностику провести трудно, и тогда неисправность может проявляться время от времени.
Критического накопления грязи лучше не допускать, ведь повышенные нагрузки на электромоторчик способны сильно навредить этому элементу. Из-за повышенных нагрузок может выйти из строя резистор ЭБУ. Также нагрузка провоцирует сопротивление нагара движению штока. Стоит резистор недорого, но для его замены придётся обращаться в сервис, а там ещё возьмут и за работу.
Как проверить датчик холостого хода?
Работа РХХ не связана с ЭБУ. Блок управления силовым агрегатом устанавливает необходимый вылет штока. Делает он это, подавая определенное количество электрического тока на шаговый моторчик. Но электроника не способна определить расположение штока, из-за чего фиксации настоящих и необходимых значений не происходит. Поэтому при появлении проблем не загорается Check Engine. При самостоятельной диагностике обычно удаётся выявить только незначительные повреждения.
Ниже типичные ошибки с расшифровками:
Проверка РХХ мультиметром
Обязательно нужно протестировать наличие тока на самом датчике. Его можно проверить тем же самым тестером. Сначала щупами нужно коснуться клемм А и В, потом С и D. Сопротивление должно находиться на уровне 53 Ом.
Затем то же следует проделать и с другими парами — В и D и А и С. На них сопротивление должно стремиться к бесконечности.
Полноценный осмотр РХХ может быть проведен только на станции техобслуживания с применением специального оборудования. Хотя и мультиметр тоже даёт неплохие результаты.
Самостоятельная диагностика регулятора холостого хода автомобиля
Хотя это устройство даже в специальной литературе чаще называют датчиком, более правильное его определение – регулятор. Дело в том, что датчик, в идеальном случае, является измерительным оборудованием. В нашем случае речь идёт, прежде всего, о стабилизации величины оборотов двигателя, работающего в режиме ХХ, посредством регулировки подачи воздуха в камеру сгорания при закрытой ДЗ. Так что это действительно регулятор, но поскольку прижилось и другое его определение, мы будем использовать и первое (ДХХ), и второе (РХХ) обозначения.
Итак, мы уже выяснили, для чего нужно это устройство, из чего следует, что эта компонента впускной системы автомобиля играет весомую роль в обеспечении нормального функционирования силового агрегата. В данной статье мы рассмотрим принципы работы этого устройства, его возможные неисправности, а также как проверить датчик холостого хода самостоятельно, не прибегая к услугам автосервиса.
Принцип работы РХХ
Чтобы обеспечить эффективное сгорание топливной смеси, необходимо добиться, чтобы воздух смешивался с горючим в оптимальной пропорции. В этом случае силовой агрегат будет работать с максимальным КПД, обеспечивая генерацию мощности, близкой к номинальной.
Если баланс между этими двумя компонентами будет смещён в ту или иную сторону, воспламенение смеси будет затруднено, а в худшем случае – отсутствовать. Основанная задача ДХХ – обеспечить качественное распределение объёма воздуха, подаваемого в камеру сгорания при работе мотора на холостом ходу, то есть при прикрытой дроссельной заслонке.
Для обеспечения этой цели регулятор имеет в своем составе маломощный шаговый моторчик, который управляет конусной иглой, расположенной в вершине конструкции датчика.
Принцип работы датчика холостого хода заключается в изменении пространственного положения иглы, которая, в свою очередь, влияет на величину зазора между впускным клапаном и камерой сгорания. Таким образом, ДХХ регулирует количество поступающего в КС воздуха при работе силового агрегата без нагрузки. Регулятор работает в связке с датчиков ПДЗ, задача которого – определять объём поступающего в камеру сгорания воздуха и отсылку этих данных в бортовой компьютер.
Отметим, что для любого ДВС работа в холодную на холостом ходу считается самым тяжёлым режимом. Этому есть объективная причина, лежащая в плоскости физических свойств технических жидкостей. Дело в том, что при запуске двигателя после длительного простоя требуется существенный расход энергии на то, чтобы довести горючее и масло до оптимального температурного режима. В холодном состоянии смазка выполняет свои функции менее эффективно, поскольку её текучесть недостаточна, да и горючее воспламеняется не так охотно, как это происходило бы при разогретом моторе.
Регулятор холостого хода
Кроме того, при работе «на холодную» между парой впускной/выпускной коллектор наблюдается ощутимая разница в давлении, ухудшая и без того не идеальные характеристики возгорания топливовоздушной смеси. Наконец, в данном режиме состав выхлопа содержит максимальное количество углекислоты.
От того, как работает датчик холостого хода, зависит то, насколько быстро силовой агрегат выйдет на рабочий режим. Если он неисправен, то нагрузка на мотор существенно увеличится, что в итоге скажется на его ресурсе не в лучшую сторону.
Так что задача поддержания РХХ в работоспособном состоянии относится к числу первостепенных.
Конструктивные особенности ДХХ
Поскольку датчик холостого хода отвечает за регулирование объемов подаваемого в КС воздуха, его расположение вполне предсказуемо: в дроссельном узле, а точнее – непосредственно возле дроссельной заслонки. В большинстве случаев он крепится на корпусе мотора посредством пары винтов, но встречаются варианты с посадкой на герметик или лак (правда, очень редко). Некоторые производители с целью недопущения демонтажа регулятора рассверливают головки винтов, затрудняя их откручивания — в таких случаях рекомендуется снимать датчик вместе с ДЗ, чтобы не допустить поломку крепежа регулятора.
Существует три основные группы РХХ в зависимости от используемого принципа воздействия на клапан:
Рассмотрим их принцип работы более детально.
Соленоидный ДХХ функционирует, используя электромагнетизм. При подаче напряжения сердечник катушки начинает втягиваться, увлекая за собой заслонку и таким образом регулируя подачу массы воздуха. При отключении соленоида происходит обратный процесс – сердечник возвращается на своё место, перекрывая канал подачи воздуха. Управление соленоидным датчиком осуществляется посредством регулировки частотой генерации командных сигналов, передаваемых непосредственно на исполнительный орган. Чем больше частота сигналов, тем точнее дозируется количество воздуха, пропускаемое в каналы камеры сгорания.
Шаговый регулятор использует для управления подачей воздуха кольцевой магнит, который находится в окружении группы из четырёх обмоток. Подаваемое на них по очереди напряжение генерирует круговое магнитное поле, приводящее в движение управляющий ротор. Там, где находится датчик холостого хода, расположен и исполнительный механизм, открывающий/запирающий канал подачи воздуха под воздействием движения ротора.
Датчики роторного типа регулируют подачу воздуха посредством частотных импульсов (наподобие соленоидных механизмов), но здесь в качестве исполнительного устройства вместо соленоида используется ротор.
Независимо от типа РХХ, при его установке на автомобиль главной задачей является обеспечение расстояния между посадочным фланцем и оконечностью иглы, равного 23 миллиметра.
Симптомы неисправности датчика ХХ
Несмотря на наличие в современных автомобилях функции самодиагностики, определение проблем с работой РХХ – задача непростая. Дело в том, что в большинстве случаев о неработоспособности устройства сигнализирует загорание символа или надписи Check Engine, что может свидетельствовать и о множестве других проблем с двигателем.
Еще одно обстоятельство, затрудняющее диагностику неисправности именно датчика ХХ, – схожесть симптомов с неисправным ДПДЗ. И всё же локализовать проблему можно, если проявляются следующие признаки неисправности датчика холостого хода:
В большинстве случаев поломка датчика холостого хода вызвана двумя превалирующими причинами:
Методы самостоятельной диагностики ДХХ
Получить наиболее точные результаты исследования работы регулятора ХХ можно на специальном стенде, имитирующем работу ЭБУ и умеющего интерпретировать полученные результаты. Однако позволить себе иметь такой прибор рядовой автолюбитель не в состоянии, да и подобная проверка в автосервисе – удовольствие не из дешёвых. Поэтому используются менее затратные приёмы, общий алгоритм которых примерно одинаков и включает следующие шаги:
Последующие действия зависят от используемых методов диагностики.
Ручная проверка состояния РХХ
Это самый простой и быстрый способ определить работоспособность датчика, если имеются косвенные признаки проблем с функционированием электронной системы управления впуском, однако для этого способа потребуется помощник. Алгоритм действий:
Впрочем, может оказаться, что нестабильная работа двигателя на ХХ вызвана тем, что конкретная модель регулятора полностью соответствует командам управления, присутствующим в прошивке ЭБУ. В этом случае шток будет двигаться, но на величину, которая не соответствует оптимальной. Чтобы проверить соответствие, необходимо изучить маркировку, наносимую на штекер.
Данный способ считается классическим и активно используется как новичками, так и профессионалами, позволяя локализовать причину неисправности или использовать другие, более сложные уточняющие методики проверки. В частности, следует проверить состояние электропроводки, а также катушек для регуляторов шагового типа. Нужно убедиться в отсутствии износа самой иглы, проверить наличие загрязнений в байпасном канале. В конечном итоге комплекс таких мероприятий позволить дать точный ответ на вопрос, посему наблюдаются проблемы с работой мотора на ХХ.
Диагностика датчика с использованием мультиметра
Наличие тестера может оказать неоценимую помощь при диагностике регулятора холостого хода. Мультиметр следует использовать в двух режимах:
Важно!Самонастройка датчика ХХ производится бортовым компьютером каждый раз, когда мы подключаем соответствующий разъём в штекер устройства, то есть ручная настройка регулятора не требуется!
Проверка с применением самодельного стенда
Профессиональное оборудование стоит в районе 2000 рублей (при стоимости датчика порядка 500 рублей), что делает приобретение такого стенда нерациональным ввиду нечастого использования в будущем. Однако многие умельцы собирают такой стенд самостоятельно, используя схемы, которые несложно скачать из сети.
Для этого потребуется шестивольтовый трансформатор переменного тока (например, обыкновенная зарядка для мобилки), а также колодки штекеров, которые можно приобрести в магазине радиодеталей. Отключив РХХ от ЭБУ и подключив зарядное устройство, мы можем визуально оценить правильность хода штока:
Иногда шток «привередничает» не из-за наличия дефектов типа погнутости, а по причине засорения канала. Загрязнение происходит через воздух, идущий от воздухофильтра. Микроскопические пылинки, смешиваясь с частичками выхлопа и парами масла, могут попадать как в байпасный канал, так и внутрь ДХХ, препятствуя нормальному движению штока.
Такую неисправность устраняют посредством использования жидкости типа WD-40, которой обильно смачивают шток, иглу и пружину. Если это не помогло, регулятор придётся заменить, как и в случае погнутости штока.
Отметим, что полная проверка датчика холостого хода – мероприятие, требующее немалого терпения и наличия свободного времени. Во многих случаях определить, что проблемы исходят именно от него, можно значительно проще – установив заведомо работоспособное устройство. Такая диагностика поможет сэкономить вам немало сил, а зачастую и денег, поэтому пренебрегать таким способом не стоит.
Неисправности регулятора холостого хода и его проверка
В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером. Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа. Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.
Как работает регулятор?
В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.
Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения. Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе. Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.
Для лучшего понимания вопроса стоит представить принцип работы датчика холостого хода в виде алгоритма:
Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ в рабочее положение, соответствующее нормальным холостым оборотам.
Симптомы и причины неисправности РХХ
Признаки неисправности датчика холостого хода проявляются следующим образом:
Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.
Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика. Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее. Поиск неполадок лучше начать именно с проверки регулятора.
Отказ РХХ происходит по трем основным причинам:
Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.
Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.
Способы диагностики датчика
Простейший способ проверить датчик холостого хода на работоспособность – завести мотор и снять с колодки разъем подключения питания. Когда элемент исправен, обороты резко упадут и двигатель остановится – при отключенном электропитании пружина вытолкнет конус вперед и сечение обводного канала полностью закроется. Если работа мотора осталась прежней или изменилась незначительно, переходите к другим способам проверки.
Следующий этап диагностики – измерение напряжения питания, выполняемый в таком порядке:
В автомобилях ВАЗ можно проверить работоспособность шагового электромотора без снятия с машины. С помощью мультиметра замерьте сопротивление между следующими парами контактов: A – B, C – D (оно должно составлять 53 Ом). Затем измерьте другие пары – A – C, B – D, на исправном регуляторе прибор покажет бесконечность.
Дальнейшая проверка датчика холостого хода производится так:
Совет. При обнаружении сильного масляного нагара на рабочей части РХХ крайне желательно выполнить процедуру очистки дросселя и обводного канала – там наверняка наблюдается аналогичная картина.
Для установки нового регулятора обязательно снимите «минусовую» клемму аккумуляторной батареи. После сборки и подключения производится калибровка РХХ контроллером – нужно включить зажигание и обождать 15 секунд. Если аккумулятор не отключать, ЭБУ пропустит этап калибровки, отчего двигатель может работать нестабильно.
Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка
Во всех современных автомобилях есть регулятор, поддерживающий обороты холостого хода. Если ХХ теряет стабильность, возможно причина в датчике. Чтобы узнать это, нужно проверить регулятор холостого хода (РХХ).
Виды и конструкции РХХ
Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.
Существуют несколько разновидностей подобных датчиков:
Как работает регулятор
Когда двигатель работает на холостом ходу, через дополнительный канал подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает воздух, необходимый для его стабильной работы. Сечение этого канала регулируется РХХ. Количество воздуха учитывается датчиком массового расхода воздуха (ДМРВ). В соответствии с его количеством, контроллер подаёт топливо в двигатель через топливные форсунки.
На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора увеличивает обороты, обеспечивая его прогрев на повышенных оборотах.
Признаки неисправности
Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода часто лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».
Симптомы проблем с РХХ:
Приведённые признаки могут проявляться все сразу, либо по отдельности.
Диагностика датчика
Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.
Визуальный осмотр
Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.
Использование диагностических программ
Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.
Проверка проводки
Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.
Проверка сопротивления регулятора
Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).
Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.
Проверка с дроссельным узлом
Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.
При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.
Калибровка нового РХХ
Что делать, если в результате проверки выяснилось, что датчик подлежит замене? Нужно откалибровать его.
Теперь вы знаете как работает регулятор холостого хода, как его проверить и в случае необходимости заменить. Как вы поняли в этом нет ничего сложного и все операции доступны даже начинающему автолюбителю.
Напоследок, видео о диагностике РХХ:
avtoexperts.ru
Двигатели внутреннего сгорания имеют в своем составе регулятор холостого хода или РХХ (в обиходе датчик х/х). От исправности этого датчика напрямую зависит стабильная работа силовой установки.
Регулятор холостого хода состоит из шагового электродвигателя с двумя обмотками и соединенного с ним подпружиненного конусного клапана. Червячная передача, примененная в конструкции датчика, преобразует вращательное движение шагового двигателя в поступательное движение штока конуса.
При получении импульса на одну обмотку шток клапана делает шаг вперед, на другую – шаг назад. По команде ЭБУ клапан изменяет сечение воздушного канала при закрытом дросселе, путем выдвижения или втягивания конуса.
Признаки неисправности
При появлении неисправностей РХХ наблюдается плохой запуск мотора, двигатель начинает работать не стабильно, «скачут» обороты холостого хода, вплоть до остановки мотора, либо обороты двигателя могут зависать в районе порядка 2000 оборотов.
Причина обычно заключается в коксовании канала дросселя или конуса регулятора, который не может по этой причине полностью перекрыть канал подачи воздуха в дроссельной заслонке, либо перекрывает его даже при не полностью выдвинутом конусе из-за большого количества нагара.
При этом ЭБУ не всегда выдает ошибку по неисправности регулятора и поэтому автовладельцам желательно знать приемы его диагностирования своими силами.
Основные причины неисправности:
• Механические (шток, резьбовые соединения, вылет заклепок);
• Электрические (сгорание обмотки, короткое замыкание);
• Загрязнение внутренней части самого датчика (пыль, масло, картерные газы).
Как проверить регулятор холостого хода (на примере РХХ F01R065906 серии CONTINENTAL)
Неисправность РХХ может быть вызвана не обязательно самим датчиком. Проблем может быть также вызвана плохим контактом в соединении его питания либо окислением самих контактов в приемной фишке или датчике.
Для проверки регулятора на двигателе, снимается клеммная колодка с РХХ, включается зажигание и с помощью мультиметра (в режиме вольтметра) замеряется напряжение на клемме между каждым из выводов и массой двигателя.
При этом на выводах «А» и «С» должно быть напряжение порядка 12V, а на выводах «В» и «D» напряжение 0.2, 0.4V.
Для дальнейшей проверки регулятор необходимо снять с узла дроссельной заслонки. Отдается фишка питания, болты крепления и регулятор аккуратно вынимается из своего посадочного места.
Не стоит пытаться надавливать или вынимать шток регулятора, так как это может вывести его из строя.
Проверка на снятом регуляторе
Переключается тестер в режим омметра и проверяется сопротивление между выводами «А» и «D», затем между «B» и «С», сопротивление при этом должно составлять порядка 53 Ом, плюс-минус 5.3 Ом.
Если после проверки по напряжению и сопротивлению все характеристики совпадают указанным выше данным, то регулятор исправен.
Проверить исправность датчика можно также путем подачи напряжение 12V поочередно к паре контактов «A» и «D» проверяя выход штока и к контактам «В» и «С» для проверки возвращения штока в исходное положение.
Способы очистки регулятора
Без разборки
На снятом регуляторе с помощью средства для очистки карбюратора очищается наружная часть конуса, а также впрыскивается средство и во внутреннюю полость под конусом.
С разборкой РХХ
Конус аккуратно выкручивается из корпуса регулятора и вынимается. Под самим конусом находится втулка и пружина штока. В посадочное место штока, куда входит его резьбовая часть впрыскивается порция указанного выше очистителя карбюратора, вымывая появившиеся там отложения. Процедура повторяется до тех пор, пока из отверстия не начнет выходить чистый очиститель без грязи, что подскажет, что канал очистился.
Далее резьбовая часть конуса смазывается легким слоем смазки, на конус ставится втулка, пружина и шток заворачивается в датчик, пока шток торцевой поверхностью не упрется в корпус регулятора.
Прочищенный регулятор устанавливается на свое место(предварительно смазывается резиновое уплотнительное кольцо моторным маслом), ставятся винты его крепления и устанавливается клемма питания.
Включается зажигание и блок управления дает команду на регулятор для калибровки положение конуса в канале дроссельной заслонки. Конус выходит до конца, упирается в канал дросселя и отходит назад на запрограммированное ЭБУ расстояние.
Далее запускается двигатель для проверки его работы в режиме холостого хода.
Попутно при чистке регулятора рекомендуется прочистить и узел дроссельной заслонки для гарантии удаления грязных наслоений дросселя.
Проверка работоспособности шагового двигателя регулятора холостого хода (РХХ)
СКАЧУЩИЕ ОБОРОТЫ
Как выяснилось общими усилиями, обороты рано или поздно начинают скакать у всех фактически, а причин этому оказывается масса.
1 Регулятор холостого хода (РХХ) (частично можно проверить тестером). Как правило первым начинает выносить мозг.
2 Датчик положения дроссельной заслонки (ДПДЗ) (его можно легко проверить тестером).
3 Датчик температуры охлаждающей жидкости (ДТОЖ) (можно проверить тестером, но этому верить нельзя).
4 неисправны или не правильно работают форсунки.
5 Подсасывает воздух в систему подачи топлива (откуда угодно)
6 Грязный дроссельный узел
7 ДПКВ
Есть и другие редкие причины вызывающие скачки оборотов, но в общей массе верхние самые распространенные. Часто неисправные устройства из верхнего списка могут вызывать и другие проблемы с машиной, как то плохой запуск на холодную или же наоборот на горячую или глохнет на холостых и т.д. Все это связано с повышенным расходом топлива, износом преждевременным деталий и БЛА-БЛА-БЛА (пилять какой умный)
Короче про регулятор холостого хода. Проверить можно и тестером, но это только покажет целостность обмоток и усё. Между обмотками А и B, С и D сопротивление должно быть 40-80 Ом. А между контактами В и С, А и D бесконечность. Собственно и все, что можно проверить побырому.
РХХ проверяется на стенде. Как правило обмотки летят редко, а основная причина выхода его из строя — это загрязнение штока или износ штока. Правильная работа регулятора — это равномерный заход и выход штока, без заклиниваний, проскакиваний в червяке, подергиваний. Именно на это и следует проверять его. Выход его должен быть плавным при небольшом давлении пальцем на конус штока, который перекрывает воздушный канал. Просто кинуть напряжение для проверки на него не выйдет, т.к. эта срань работает от импульсов.
Есть готовые решения для проверки ВАЗовских регуляторов, можно им проверять, только надо посмотреть какие контакты куда кидать. Стоит он 1700 руб примерно.
В инете есть схемы для радиолюбителей, так они очень умные, на микрухах разных.
Но вот попалась простетская и спешу выложить, что нарыл.
Нужен трансформатор на напряжение 6 В переменного тока от зарядного устройства мобильного телефона. Схема собирается на колодке, подключаемой к РХХ (они есть в продаже). Попеременно пользуясь включателями, проверяем прямой и обратный ходы штока РХХ. Если узел исправен, лампа (6 В/0,6 А) едва светит. А яркий свет говорит о заедании штока и необходимости его чистки и смазки либо замены.
Надо пожалуй сляпать и мне такую, не помешает
Проверка и чистка РХХ, адаптация ХХ. Справочное руководство.
Проверка и чистка РХХ (делаем все на полностью остывшем двигател):
1. Снимаем патрубок, идущий от воздушного фильтра к дросселю, под ним стоит РХХ, снимаем с РХХ разъем, выкручиваем три болта, вынимаем из корпуса дросселя РХХ, подключаем обратно разъем, держим РХХ в раскрытой ладони.
2. Второй человек садится за руль и включает-выключает зажигание (но не заводит двигатель), без пауз, повторяя серию «включил-выключил» раз 50-60 (чем больше повторений — тем точнее тест).
3. Каждый раз РХХ должен своим носиком отработать «туда-сюда» в осевом направлении, амплитуда около 1мм. Если его хоть раз подклинит или что-то будет не так визуально — РХХ уже «болеет».
4. Если РХХ разогреется так, что его невозможно будет держать в руке — обычно это говорит о межвитковом замыкании, в его наличии или отсутствии можно убедиться, проверив обмотки РХХ тестером:
—————————————————————————————————————
Измерьте тестером в режиме омметра сопротивление между двумя крайними выводами нижнего ряда в колодке регулятора:
Затем поочередно между средним и каждым из двух боковых выводов:
Повторите указанную проверку для выводов верхнего ряда колодки.
Сопротивление должно быть в пределах 0,030-0,060 кОм.
Если при каком-либо измерении сопротивление отличается от указанного, регулятор неисправен и его следует заменить.
—————————————————————————————————————
5. Чистка РХХ — промыть карб-клинером, продуть сжатым воздухом, обильно смазать жидкой универсальной силиконовой смазкой (аэрозоль), повторить тест из пп.2-4, если РХХ не начал нормально работать — стоит искать новый или с разборки, если сопротивление обмоток в норме — можно установить Ремкомплект РХХ Amadeus.

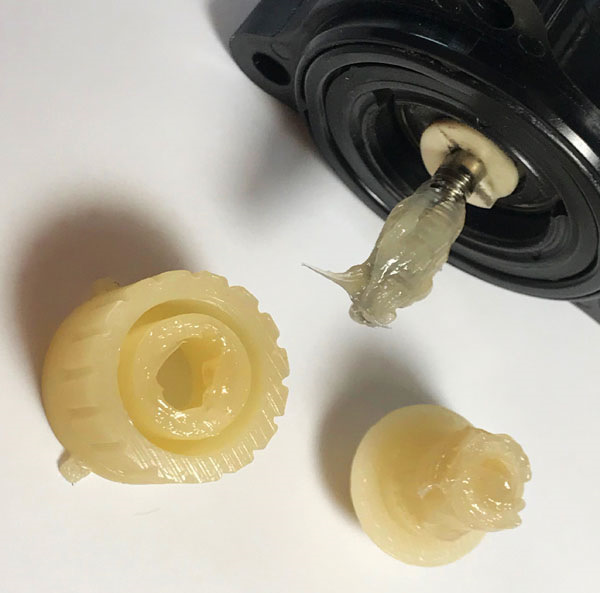

При возможности — полная разборка РХХ и смазка трущихся пластиковых частей (оригинальных или из нашего ремкомплекта) консистентной термостойкой смазкой (в нашем ремкомплекте уже нанесена).
Ремкомплект РХХ на Mitsubishi Lancer IX, 1.6 (4G18) от Amadeus Productions
6. После тестирования и смазки-мойки РХХ желательно сделать адаптацию ХХ.
Адаптация ХХ (можно делать на остывшем или на прогретом двигатале):
1. Снимаем клемму с аккумулятора на 15 минут (плюс или минус — неважно).
2. Одеваем клемму обратно.
3. Заводим машину, даёте поработать ей ровно 10 минут на холостом ходу, все нагрузки выключены.
4. Глушим машину, пауза 10 секунд, заведите опять.
5. Ждем прогрева двигателя до рабочей температуры и смотрим обороты — если встали на 750-800 — все окей.
6. В последующие 100-150км пробега всё должно нормализоваться.
Наша страница на DRIVE2:
Комментарии 88
Вопрос к профессионалу: Так за что же отвечает биметаллическая пластина у РХХ, за прогревочные обороты или коррекцию оборотов при прогретом двигателе, и какой механизм её работы? Такой вот простенький вопрос 🙂
Приветствую, температурный корректор, чуть вмешивается в величину оборотов двигателя на холостом ходу — в зависимости от температуры узла (зависит от температуры охлаждающей жидкости, подаваемой во внутреннюю камеру дросселя), механизм работы — биметаллическая пружинка в зависимости от температуры немного сворачивается или разворачивается, корректируя при этом положение пластинки, которая поворачиваясь пружиной изменяет сечение канала под штоком РХХ.
Прогревочными оборотами и оборотами холостого хода заведует РХХ — на основе таблички в мозге; основными входными данными для установки прогревочных оборотов является температура охлаждающей жидкости мотора, мозг читает ее по двухпроводному датчику, который стоит в районе термостата.
Сделал небольшой коллаж из фоток, на примере Лансер9, видно биметаллическую пружину, лапку, как они взаимодействуют)
Большое спасибо за развёрнутый ответ! 🙂
До меня дошло. Это же своеобразный автоматический подсос, как в автоматическом карбюраторе. Только там би-пластина управляет самой дроссельной заслонкой, а тут управляет пластмассовой лопастью, которая может почти полностью перекрывать канал ХХ.
Угу)
Полностью она его не перекрывает, форма не та, но, изменять площадь сечения канала может.
Нагуглил, что эта система называется «ограничитель воздушного потока FLICS». Стр. 122-123.
forum.amadeus-project.com…attach&type=post&id=32110
Полезнейшая статья, спасибо!
Я и свою публикацию полностью переписал, было много неточностей.
www.drive2.ru/l/610638797448686340/
Полезный материал, спасибо!
Приветствую, китайские рхх работать не будут. Имеет смысл поискать живой бу оригинал по разборкам, если будет нужна с этим помощь — отпишитесь в личку, подскажем где поискать лучше)
У меня один в один такая же проблема. Оригинальный после ремонта падают обороты до 300-500 и на холодную не заводится без подгазовки. Как прогреется, обороты не выше 500. Сброшу клемму — хватает на день-2. А китайский наоборот повышенные обороты и плавают постоянно от полутора до двух. На холоную заводит до 3000 оборотов держит. Удалось решить проблему?
Как проверить датчик холостого хода: диагностика ДХХ своими руками
Инжекторный двигатель, в отличие от устаревших карбюраторных аналогов, работает под управлением электронно-механической системы. При этом электронные компоненты являются основными, образуя электронную систему управления двигателем (ЭСУД).
При этом в списке основных датчиков можно выделить: датчик коленвала, датчик распредвала, температурный датчик, датчик положения дроссельной заслонки, а также ДМРВ и датчик-регулятор холостого хода (датчик РХХ). Далее мы рассмотрим, где находится датчик холостого хода, какие признаки его неисправности, а также как проверить датчик холостого хода.
Неисправности датчика холостого хода
Итак, датчик холостого хода (также называют регулятор холостого хода, клапан холостого хода) отвечает за работу двигателя в режиме холостого хода. Как правило, находится РХХ рядом с ДПДЗ (датчик положения дроссельной заслонки), то есть на дроссельном узле.
При этом водитель должен знать, какие признаки неисправности датчика холостого хода можно выделить, а также как проверить датчик холостого хода:
Так или иначе, причин для такой неисправности много, при этом одной из них вполне может оказаться датчик холостого хода. Само собой, указанный датчик нужно проверять.
Чистка регулятора холостого хода
Вполне очевидно, что на любом автомобиле с инжектором датчик холостого хода может выйти из строя (РХХ ВАЗ или регулятор холостого хода на иномарке). Обнаружив рассмотренные выше симптомы неисправности и признаки неполадок датчика-регулятора холостых оборотов во время работы ДВС на холостом ходу, клапан холостого хода ВАЗ или другого автомобиля нуждается в диагностике.
При этом не следует торопиться приобретать новый датчик для замены без проверки старого. Еще раз напомним, двигатель может работать нестабильно по целому ряду причин, тогда как регулятор является только одним из возможных вариантов. Также датчик может быть исправен, но загрязнен.
На деле, достаточно карбиклинером или любым другим похожим очистителем намочить мягкую ветошь или вату, после чего аккуратно почистить контакты датчика. Далее остальные элементы регулятора также активно протираются ветошью, смоченной в очистителе. При этом чистить можно интенсивно (например, при помощи мягкой щетки), удаляя грязь с иглы, штока, пружины РХХ.
Как проверить регулятора холостого хода
Что касается диагностики, проверить датчик холостого хода своими руками относительно просто. Сняв регулятор холостого хода, необходимо подать питание на устройство. Далее, на иглу регулятора следует положить палец.
После помощник в салоне включает зажигание. В этот момент на датчик идет напряжение, конусная игла в норме должна сдвинуться с места. Если же игла не движется, это говорит о том, что на датчик не приходит питание или же само устройство неисправно.
Добавим, что кроме проверок самого регулятора важно проверять и цепи питания/сигналов управления от ЭБУ. Для этого на клеммах разъема датчика во время включения зажигания должно быть напряжение 12 В. Меньшее напряжение укажет на слабый заряд АКБ или другие возможные потери по питанию.
Если же напряжения нет, тогда причиной может быть проводка или блок управления. По этой причине рекомендуется отдельное внимание уделять всем рассмотренным элементам, а не только РХХ.
Далее клеммы тестера подсоединяют к выводам A и B, после C и D, замеряя сопротивление (норма 53 Ом). После сопротивление меряется по парам A/C, B/D (норма — бесконечно большое сопротивление). Если показания отличаются, регулятор нужно чистить, ремонтировать или менять.
В любом случае, нужно снять датчик ХХ с автомобиля, подсоединить колодку и пальцем определить работоспособность иглы при подаче питания. В тот момент, когда зажигание включается, игла должна выдвигаться полностью (пальцем можно определить легкий толчок). Опять же, если толчка нет, скорее всего, регулятор неисправен.
Подведем итоги
Как видно, датчик холостого хода является важной и ответственной деталью в устройстве ЭСУД двигателя автомобиля. При этом важно понимать, что РХХ представляет собой электромеханическое решение, то есть проблемы могут возникать части электрики или механики.
Как проверить датчик холостого хода своими руками?
Современные авто умеют поддерживать холостые обороты самостоятельно, благодаря умной электронной начинке. А именно, благодаря специальному регулятору (датчику). Рассмотрим как он работает, и как проверить датчик холостого хода (РХХ) своими руками.
Небольшой, но важный узел
О том, для чего нужен регулятор холостого хода (или датчик), красноречиво говорит его название. Во время работы двигателя именно этот датчик отвечает за подачу определённой дозировки воздуха, которая необходима для поддержания минимальных оборотов.
Находится датчик в непосредственной близости от дроссельной заслонки, но подаёт воздух не через неё, а в обход по специальному каналу.
Конечно же, сам по себе датчик холостого хода вряд ли бы справился с такой сложной задачей, ведь поддержание оборотов дело хлопотное и зависит и от температуры воздуха на улице, и от нагрузки на мотор, и от других факторов, которые необходимо учитывать.
Функционирует датчик под чутким руководством электронного блока управления силового агрегата (ЭБУ), получающего данные о состоянии двигателя от огромного количества других датчиков (расхода воздуха, положения коленвала и т.д.).
Электроника отслеживает всю эту информацию и на её основе принимает решение о том, сколько нужно воздуха подать во впускной коллектор, чтобы холостые обороты были стабильными и двигатель не заглох в конкретный момент времени.
По сути, регулятор холостого хода выступает в данной процедуре в качестве исполнительного устройства.
Конструкция РХХ: всё просто
Конструкция нашего сегодняшнего героя статьи очень проста. Состоит датчик холостого хода из таких элементов:
Шаговый электромотор под управлением ЭБУ поворачивается на определённый угол, подтягивая или отпуская иглу, которая, в свою очередь, приоткрывает или наоборот закрывает обводной канал подачи воздуха в обход заслонки дросселя. Вот и весь несложный конструктив.
Как проверить датчик холостого хода своими руками
Итак, мы плавно подходим к ключевому вопросу — как проверить датчик холостого хода?
На самом деле о неисправности этого устройства могут говорить ряд симптомов, а именно:
Если вы заметили что-то из данного списка, то настало время продиагностировать регулятор холостого хода.
Для этого можно поехать в автосервис, а можно не тратить лишние деньги и всё сделать самому, ведь процедура на самом деле не слишком сложная. Есть несколько способов, как проверить датчик холостого хода своими силами.
Как правило, датчик холостого хода находится недалеко от датчика положения дроссельной заслонки, но если это вам ни о чём не говорит, то можно открыть техническую документацию автомобиля, где будет обозначено местонахождение РХХ. После того как узел найден, нужно его демонтировать.
Один из способов предусматривает проверку датчика холостого хода без каких-либо специальных приборов.
Необходимо лишь снять его и завести автомобиль – если узел исправен, то в момент старта игла РХХ должна переместиться на какое-то небольшое расстояние.
Если же этого не произошло, то вперёд в автомагазин, но помните, дело может быть и не в самом узле, поэтому следующий способ более точно укажет на неисправность.
Для второго способа понадобится мультиметр, который измеряет напряжение и сопротивление.
Отсоединив клемму датчика, измеряем сопротивление между выводами A, B, а также C и D – в обеих случаях оно должно находиться в пределах 50 – 53 Ом.
В свою очередь между контактами A и C, B и D прибор покажет бесконечность.
Данные результаты говорят об исправности самого датчика холостого хода. Далее придётся завести авто и промерить напряжения на контактах соединительной клеммы, идущей к РХХ.
В идеале прибор покажет около 12 Вольт. Если же напряжения на клемме нет, то возможно, что проблема не с ним, а с проводами или блоком управления, и тут уже, скорее всего, придётся обращаться к специалистам.
Ну примерно так друзья, мы с вами узнали, как проверить датчик холостого хода своими силами. И теперь, если вдруг ваш автомобиль стал внезапно глохнуть на холостых, вы будете знать что делать.
Регулятор Холостого Хода. Принцип работы и признаки неисправности.
Нарыл информацию по РХХ. Признаки в точности как у меня!
Регулятор холостого хода является устройством, которое необходимо в системе для стабилизации оборотов холостого хода двигателя.
Во время работы двигателя на холостом ходу, за счет изменения проходного сечения дополнительного канала подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает, необходимое для его стабильной работы, количество воздуха. Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки.
На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора холостого хода увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала.
Данный режим работы позволяет начинать движение автомобиля сразу, не прогревая двигатель. Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена.
Поэтому при неисправностях регулятора холостого хода лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».
К неисправностям регулятора холостого хода можно отнести следующие симптомы:
неустойчивые обороты двигателя на холостом ходу,
самопроизвольное повышение или снижение оборотов двигателя,
остановка работы двигателя при выключении передачи,
отсутствие повышенных оборотов при запуске холодного двигателя,
снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д.).
Процедура калибровки РХХ?
1. Перед установкой РХХ необходимо отсоединить клемму (обесточить ЭБУ)
2. При установке РХХ расстояние между концом иглы РХХ и монтажным фланцем должно быть не более 23мм.
3. После установки одеть клемму аккумулятора.
4. Включить зажигание (не заводя двигатель) на 5-10 сек. (В этот момент ЭБУ делает калибровку РХХ)
5. Выключить зажигание. (Калибровка завершена).
6. Завести двигатель, проверить работу РХХ.
Если клемму не отсоединять, то ЭБУ никакой калибровки не делает!
Как проверить датчик холостого хода своими руками
Приветствую вас друзья на сайте по ремонту автомобилей своими руками. Задача датчика ХХ в современных моделях ВАЗ — регулировка и нормализация работы авто на холостом ходу. При этом сам регулятор представляет собой моторчик с конусообразной иголкой на конце.
Как проверить датчик холостого хода
Находится регулятор рядом с датчиком, контролирующим положение заслонки дросселя. Фиксация устройства производится двумя винтами, но бывают и такие которые сидят на специальном лаке.
Неисправности датчика холостого хода — хоть и редкое явление, но при наличии такой проблемы редко кто из автолюбителей способен действовать адекватно. Многие новички даже не представляют, как правильно подступиться к этому устройству.
На самом же деле, проверка датчика холостого хода — вопрос нескольких минут. Главное — точно знать, как и в какой последовательности действовать.
Особенности диагностики
Распознать проблемы с датчиком — весьма сложная задача, хоть и есть система самодиагностики в автомобиле (загорается CHECK ENGINE). Но кроме этого лампа неисправности двигателя также может диагностировать и другие проблемы. Понять, что ДХХ вышел из строя, можно лишь по ряду косвенных признаков.
К таковым можно отнести:
1. Проблемы с работой мотора на холостом ходу. Немного поработав, силовой узел глохнет. При этом проблема может застать не только до начала поездки, но и во время поездки (на светофоре), что создает массу неудобств автолюбителям.
3. При пуске холодного мотора нет повышенных оборотов, как это происходит обычно.
4. После выключения скорости на КПП и отпускании педали газа двигатель может заглохнуть.
На практике признаки и неисправности датчика холостого хода весьма похожи на поломку ДПДЗ. Кстати при выходе его из строя о проблеме так же сигнализирует лампа неисправности мотора или бортовой компьютер.
Проверяем датчик холостого хода
В принципе, в самой неисправности ДХХ нет ничего страшного (при необходимости его можно заменить, стоимость его не высока). Главное — знать, как проверить датчик холостого хода.
Здесь есть несколько вариантов:
1. Находите устройство и демонтируйте колодку с проводами. Выкручивайте два фиксатора (для моторов 1.6 литра), удерживающих дроссель с ресивером, а раздвигайте устройства друг от друга на один сантиметр.
2. С помощью тестера проверяйте цепочку датчика. На данном этапе стоит определиться, что на устройстве есть напряжение. Берите прибор для измерений и касайтесь щупами выводов A и D (эти обозначения можно увидеть на колодке).
Дальше включайте зажигание и фиксируйте результаты. Оптимальное напряжение — около 12 Вольт. Если же ниже, то можно говорить о разрядке АКБ. В случае, когда питание отсутствует вовсе, то высок риск неисправности самого ЭБУ. После проверки отключайте зажигание.
3. Убедитесь в наличии цепи в самом датчике. Для этого проверьте устройство с помощью того же тестера. Возьмите щупы и прикоснитесь ими к точкам А и В, а после — C и D. В этом случае уровень сопротивления должен находиться на уровне 53 Ом.
После выполняйте аналогичные действия, но уже с другими парами, к примеру, B и D, а также A и C. В этом случае сопротивление должно быть на уровне бесконечности.
4. Еще один способ. Для его реализации придется снять датчик полностью. Для этого выкручивайте два винта и вытаскиваете его с посадочного места. Подключайте клеммы, и прикоснитесь пальцем к кончику иголки ДХХ (действуйте при этом без усилий).
По теории в момент отключения датчик должен выдвинуть иголку на максимум. Следовательно, при повороте ключа зажигания палец должен почувствовать толчок. Если же выдвижения иголки нет, то можно говорить о поломке датчика.
Как почистить датчик
Зная, как проверить датчик холостого хода ВАЗ 2110 или других моделей, вы сможете своевременно диагностировать поломку. При этом не торопитесь сразу же менять устройство — можно попробовать его промыть и почистить.
Для этого следуйте простому алгоритму:
После немного подсушите и поставьте на место. При этом не забудьте измерить расстояние от иглы до корпуса устройства (оно должно быть на уровне 2.3 см).
Также смотрите видео о РХХ.
Несмотря на свою компактность, датчик ХХ является весьма важным узлом в «организме» автомобиля. Ваша задача — своевременно выявить поломку, произвести проверку и, если это необходимо, выполнить замену. Удачи на дорогах и конечно же без поломок.
В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером. Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа. Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.
Как работает регулятор?
В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.
Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения. Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе. Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.
Для лучшего понимания вопроса стоит представить принцип работы датчика холостого хода в виде алгоритма:
Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ (КХХ) в рабочее положение, соответствующее нормальным холостым оборотам.
Симптомы и причины неисправности РХХ (КХХ)
Признаки неисправности датчика холостого хода проявляются следующим образом:
Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.
Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика. Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее. Поиск неполадок лучше начать именно с проверки регулятора.
Отказ РХХ происходит по трем основным причинам:
Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.
Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.
Способы диагностики датчика
Простейший способ проверить датчик холостого хода на работоспособность – завести мотор и снять с колодки разъем подключения питания. Когда элемент исправен, обороты резко упадут и двигатель остановится – при отключенном электропитании пружина вытолкнет конус вперед и сечение обводного канала полностью закроется. Если работа мотора осталась прежней или изменилась незначительно, переходите к другим способам проверки.
Следующий этап диагностики – измерение напряжения питания, выполняемый в таком порядке:
В основном на автомобилях можно проверить работоспособность шагового электромотора без снятия с машины. С помощью мультиметра замерьте сопротивление между следующими парами контактов: A – B, C – D (оно должно составлять примерно 53 Ом). Затем измерьте другие пары – A – C, B – D, на исправном регуляторе прибор покажет бесконечность.
Дальнейшая проверка датчика холостого хода производится так:
Совет. При обнаружении сильного масляного нагара на рабочей части РХХ крайне желательно выполнить процедуру очистки дросселя и обводного канала – там наверняка наблюдается аналогичная картина.
Для установки нового регулятора обязательно снимите «минусовую» клемму аккумуляторной батареи. После сборки и подключения производится калибровка РХХ контроллером – нужно включить зажигание и обождать 15 секунд. Если аккумулятор не отключать, ЭБУ пропустит этап калибровки, отчего двигатель может работать нестабильно.
avtoexperts.ru
Как следует из названия РХХ служит для поддержания работы силовой установки на холостом ходу (ХХ). Почему же именно на ХХ? Дело в том, что конструктивно заслонка дросселя, служащая для подачи воздуха в цилиндры мотора на ХХ, находится в закрытом положении. Для сгорания же топливной смеси необходим кислород воздуха, так как без его присутствия горение вообще невозможно.
Назначение РХХ
При закрытой заслонке двигатель тем не менее работает, разберемся, как это происходит. Для поступления воздуха в цилиндры двигателя выполнен обводной канал минующий заслонку. Именно в этом канале и установлен РХХ, в задачу которого входит регулировать количество воздуха, требуемого для сгорания смеси в зависимости от оборотов коленчатого вала.
Обороты, в свою очередь, отслеживает ДПКВ (датчик положения коленвала), данные с которого получает блок управления и дает команду РХХ на увеличение, либо уменьшение количества воздуха, проходящего через обводной канал.
От оборотов ХХ зависит стабильность работы мотора без нагрузки, его надежный запуск, прогрев мотора и расход топлива.
Устройство
Регулятор представляет собой шаговый электромотор ступенчатого действия, с выдвижной подпружиненной рабочей частью в виде штока с конусом на конце. При включении зажигания шток полностью выдвигается, упираясь в ответную часть обводного канала, а затем возвращается назад, отсчитывая количество пройденных шагов.
Регулятор холостого хода применялся еще на двигателях с карбюратором, например, в карбюраторах Pierburg 2E и его модификациях, где он был представлен как регулятор ХХ холодного запуска на таком же принципе шагового двигателя, а также на моделях с моно впрыском.
Неисправности РХХ
• Произвольное изменение оборотов мотора;
• При запуске холодного двигателя не увеличиваются обороты;
• Падение оборотов силовой установки при включении дополнительного оборудования;
• При переходе на «нейтраль» мотор останавливается.
Так как РХХ, это лишь исполнительное устройство, в системе не предусмотрена его самодиагностика и как следствие, при возникновении неисправностей в РХХ система не выведет на щиток приборов «CHECK ENGINE», который бы свидетельствовал о появлении неисправности.
Так как сообщение об ошибке не появляется, то многие автовладельцы не могут понять причину неадекватного поведения мотора, опираясь на то, что ЭБУ не находит никаких ошибок в работе двигателя.
Похожие симптомы могут появиться и при неисправности ДПДЗ (датчик положения дроссельной заслонки), но это сразу же отразится на щитке приборов загоранием символа «CHECK ENGINE», поэтому необходимо проверить исправность регулятор.
Проверка регулятора
• На снятом датчике и подсоединенной колодке питания при включении зажигания шток регулятора должен выдвинуться на максимальное расстояние;
• На снятой колодке, при включении зажигания («минус» прибора на массу) на ее клеммах должно быть напряжение, равное напряжению аккумуляторной батареи;
• На самом регуляторе проверяется целостность обмоток и их сопротивление;
• Установка заведомо исправного регулятора и проверка работы мотора.
Часто причиной неисправности регулятора являются различные отложения на конусе или пружине штока, что вызывает его заедание при работе, а также загрязнение или окисление контактов.
Очистку регулятора можно выполнить с использование средства для чистки карбюратора. Попутно нужно очистить и посадочное место конуса в обводном канале.
Если после очистки регулятора в поведении двигателя ничего не изменилось, то РХХ подлежит замене.
Так как регулятор на большинстве автомобилей крепится двумя винтами, то его замена не представляет каких-либо сложностей. Если на корпусе регулятора присутствует масло, то необходимо проверить и чистоту дроссельной заслонки и прочистить ее при необходимости.
Проверка регулятора холостого хода мультиметром
Стабильную и ровную работу двигателя автомобиля поддерживает большое количество разнообразных датчиков и систем. Например, когда полноценная нагрузка отсутствует, клапан дросселя находится в закрытом положении, но, тем не менее, силовой узел продолжает работать. Поддержание оборотов, без постоянной необходимости заводить ДВС после каждой остановки, возможно за счет регулятора холостого хода (РХХ). Даже небольшая поломка этого элемента может доставить большой дискомфорт водителю.
Датчик холостого хода: устройство, назначение, принцип работы
Датчик холостого хода визуально выглядит как электродвигатель, который имеет конусообразную иглу. Необходим регулятор для стабилизации и контроля над холостыми оборотами.
Главная задача РХХ – обеспечивать подачу необходимого количества воздуха в обход дроссельной заслонки на холостом ходу. Поток воздуха должен поступать в двигатель по периферийному каналу. Контролировать обороты возможно благодаря сечению канала, который управляется конусообразной игрой датчика.
Принцип работы основывается на анализе датчиком массового расхода воздуха (ДМРВ) количества поступающего потока и передаче данных ЭБУ. Далее в ход вступают форсунки инжектора, которые подают определенное количество топлива, которое необходимо для поддержания хода автомобиля.
Отдельно блок управления принимает показатели датчика положения коленвала, чтобы определить количество оборотов мотора в разных ситуациях. Одновременно с этим, ЭБУ контролирует работу РХХ, чтобы в нужный момент открыть периферийный канал для подачи воздуха, с целью поддержания определенного количества оборотов ДВС.
Регулятор холостого хода может изменить размер сечения дополнительного канала. После момента включения зажигания, шток датчика выдвинут до тех пор, конусообразная игла не займет калибровочное отверстие. РХХ самостоятельно открывает канал для подачи воздуха. Кроме того, если охлаждающая жидкость слишком холодная, датчик холостого хода может обеспечить более сильный поток воздуха для быстрого прогрева. За счет этого, автомобиль может стартовать без предварительного прогревания двигателя.
Располагается РХХ около ДПДЗ; отличается пластиковой накладкой электродвигателя, которая выступает над всем узлом. Питает датчик провод от общего жгута, который подключен к общему контроллеру.
Виды датчиков холостого хода
На сегодняшний день автомобильные производители представляют несколько типов РХХ:
Контроль работы датчика происходит за счет динамики частоты командных сигналов. Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ.
Возможные проблемы в работе датчика холостого хода, признаки неисправности
Как и любой механизм, регулятор холостого хода не застрахован от неисправностей или поломок. «Симптомы болезни» будут очень схожи с поломками десятков датчиков, и датчиком положения дроссельной заслонки в частности. Однако если проблема в датчике дросселя – водитель увидит индикатор «check engine», если же проблема в РХХ бортовой компьютер может не показывать ошибку.
Понять, что регулятор работает неисправно можно по нескольким признакам:
Причин неисправностей еще меньше, чем «симптомов»:
Методика проверки датчика при помощи мультиметра
Самый надежный и распространенный способ проверить работоспособность датчика – воспользоваться мультиметром. Но для этого регулятор предварительно нужно снять. Обычно, он крепится несколькими винтами около датчика дросселя, но на некоторых автомобилях может быть закреплен специальным раствором или лаком.
Демонтировать РХХ с применением силы нельзя, поскольку существует большой риск повредить впускную систему. В подобном случае придется снимать весь дроссельный узел.
Для проверки электромотора необходимо замерять сопротивление обмоток. Контакты мультиметра нужно поочередно подключать на каждую из обмоток A и B, C и D. Если все работает исправно, то полученные данные попадут в диапазон 40–80 Ом.
В качестве дополнительной проверки мультиметром контакты можно поменять местами. Датчик, в таком случае, должен показать обрыв электрических цепочек.
Самодельный тестер РХХ
В некоторых случаях проверять регулятор холостого хода мультиметром на грани бесполезности. К примеру, на впрысковых ВАЗ. В таком случае данные мультиметра не будут информативными, поскольку главной проблемой является закоксовывание винтовой пары. Такая проблема ведет к заеданию датчику, из-за чего он просто не может обеспечивать постоянный поток воздуха.
Некоторые умельцы самостоятельно изготовляют устройства для проверки РХХ в такой ситуации. Для самодельного тестера необходимо иметь под рукой трансформатор зарядного устройства телефона на 6В переменного тока. Если использовать контроллеры поочередно, можно проверить прямой и обратный ход регулятора. Рабочее устройство засветит лампочку индикатора тусклым светом, а обратный эффект подскажет о заедании и необходимости ремонта.
Что делать, когда обнаружилась поломка?
Чаще всего главным истоком всех поломок регулятора холостого хода является налипание пыли и грязи. В таком случае можно самостоятельно попробовать зачистить датчик.
После того как датчик отсоединен, все контакты необходимо протереть спиртом или специальной жидкостью. В случае если игла или шток сильно покрыты грязью – можно воспользоваться WD-40. В качестве дополнительной страховки, лучше проверить состояние дроссельного клапана и, при необходимости, провести зачистку. Если же очистка не помогла, будет лучше полностью заменить неработающее устройство и не ставить под вопрос безопасность участников дорожного движения.
Детально ознакомиться с технологией проверки датчика холостого хода можно на видео:
Диагностика холостого хода
В системе топливной подачи автомобилей предусмотрен дополнительный канал подачи воздуха для формирования смеси, в обход дросселя (его заслонок). Регулируется этот канал блоком управления, посредством клапана холостого хода. Более известный, как регулятор ХХ – электродвигатель, снабженный конусным штоком (иглой), которая перекрывает сечение обходного канала подачи воздуха, когда заслонки полностью закрыты.
Он обеспечивает нормальную концентрацию кислорода в смеси и ее подачу в непрогретый двигатель или при частых остановках (без глушения двигателя). Также, контролирует стабильность оборотов в режиме ХХ. Его работа тесно связана с ДПДЗ, ДМРВ и кислородных датчиков, с которых ЭБУ получает сведения о составе горючей смеси.
В карбюраторах, он регулирует подачу не воздуха, а горючего. В момент торможения он перекрывает доступ горючего. Обеспечивая его экономию.
Зачем устанавливать регулятор холостого хода?
Без регулятора холостого хода, каждый раз при кратковременной остановке (под светофором, на перекрестке), мотор полностью останавливался бы. Необходимо было бы, каждый раз вновь его заводить. Однако, разработчики придумали обходной маневр, регулирующий клапаном хх.
Когда педаль газа отпущена, заслонка полностью перекрывает подачу воздуха. Состав смеси меняется, нарушаются пропорции. Образовавшаяся разница давления впуска и выпуска коллектора, приводят к обратному проникновению в камеру, продуктов сгорания горючего. Датчики сигнализируют в центр об обедненной смеси, ЭБУ включает механизм дополнительной подачи воздуха. Раскрывается клапан ХХ, и воздух проходит в обходной путь. За счет этого, выравниваются обороты, уменьшая показатель износа поршней и вала.
Регулятор ХХ устанавливается на внешнем конце дросселя, рядом с датчиком положения ДЗ. Редко его приклеивают лаком к корпусу. Обычно он крепится двумя винтами, с посадочными углублениями. При монтаже нужно уделить особое внимание расстоянию от этого углубления до подвижной иглы клапана (23 мм)
Если есть симптомы неисправности этого устройства, диагностику нужно проводить вручную. Дело в том, что нет обратной связи РХХ с ЭБУ, то есть, самодиагностика отсутствует.
Диагностика холостого хода
Сразу отметим, что это комплексное тестирование самого регулятора и ДПДЗ. Без его проверки, понять сбои холостого хода не представляется возможным.
Потребуется демонтаж детали. Но прежде, нужно застопорить машину – поставить на ручной тормоз и зафиксировать колеса башмаками. Рассмотрим алгоритм этой процедуры. Она может понадобиться и при замене клапана ХХ.
Снятый регулятор ХХ, если тестирование не выявило поломок, нужно обработать средством WD-40. Не заливать им всю деталь, а аккуратно прочистить, смоченной в жидкости, ухочисткой.
Сломанная деталь ремонту не подлежит, заменяется новой.
После этого, надо протестировать электрическую цепь схемы подключения – целостность проводов, контактов, обмотки.
Между А и В, С и Д – сопротивление укладывается в интервал 40 – 80 ОМ. В остальных сочетаниях – сопротивление бесконечно велико.
В ней используется индикаторная лампа, по уровню свечения которой, определяется исправность регулятора ХХ. Если есть яркое свечение – деталь неисправна.
После каждого снятия детали, проведите его чистку. Не надо разбирать сам регулятор, просто прочистите шток. В чистке нуждается и отверстие запасного канала.
Нюансы приобретения нового регулятора ХХ
Цена новой детали колеблется в пределах 300 – 1000 рублей (конечно, есть и дороже). Низкая цена и продолжительные реанимационные мероприятия делают абсолютно нецелесообразным ремонт клапана холостого хода. Легче приобрести новый.
Нужно обратить внимание на некоторые особенности:
А) Во-первых, покупка контрафактной продукции может обернуться большими проблемами с двигателем вашего автомобиля. Мизерная экономия, в дальнейшем, грозит большими затратами. Поэтому, покупайте оригинальную деталь, известных производителей.
Подделку можно определить по некоторым признакам:
— нет меток на упаковке;
— на корпусе стикер должен быть в рамке – на поддельных деталях рамка отсутствует;
— кончик штока окрашен в черный цвет;
— уплотнение должно быть широким, красного цвета. На контрафакте – тонкое, черное;
— заклепки не имеют шляпок или шляпки менее 3 мм;
— оригинальная пружина – черного цвета, с частыми витками. Здесь же, пружина серебристого цвета, имеет мало витков;
— корпус меньше оригинального на 1 мм.
В) во-вторых, изучите маркировку снятого с автомобиля регулятора. Есть четыре вида маркировок, пронумерованных под символами, последние цифры которого: 01, 02, 03, 04. Взаимозаменяемыми могут быть регуляторы, с маркировками 01 и 03, либо 02 и 04. А вот заменить, к примеру, 01 на 02 или 03 на 02, не получится. Поэтому, посмотрите номер на вашей детали, и учтите это при покупке новой.
Купите запасную деталь, пусть она лежит у вас в бардачке. Много места не займет, зато выручит на дороге.
Симптоматика неисправности РХХ и причины их возникновения
Симптомы поломок клапана ХХ схожи с признаками выхода из строя датчика ПДЗ. Но при неисправности ДПДЗ, индикатор Check оповещает водителя об этом. А в случае с регулятором ХХ, из-за отсутствия обратной связи с ЭБУ, этого не происходит, что может стать ориентиром для водителя.
Понять причины появления этих симптомов очень важно и поможет в правильном понимании результатов диагностики.
Полный выход из строя регулятора холостого хода, приводит к тому, что двигатель не заводится без нажатия на педаль акселератора. Производители, категорически, не рекомендуют стартовать таким образом.
Профилактика регулятора холостого хода
Соблюдение некоторых простых правил профилактики, помогут продлить сроки службы и регулятора ХХ и самого двигателя, а также, всей топливной системы автомобиля. Сделает вашу езду безопасной и комфортной.
Прислушайтесь к советам опытных водителей и специалистов:
В автомобильном двигателе, каждая деталь, даже самая маленькая, вносит свой посильный вклад в оптимизацию его работы. Ни одну из них, в том числе и клапан ХХ, нельзя оставлять без должного внимания. Привести в порядок регулятор холостого хода не составит большого труда, зато поможет избежать больших затрат на восстановление «жизнеспособности» двигателя.
Как проверить рхх ваз
Как проверить регулятор холостого хода
Выход из строя регулятора холостого хода может произойти уже спустя полгода езды — на высоких оборотах его просто разрывает на куски. Иногда устройство заклинивает – автомобиль глохнет, если во время запуска двигателя отпустить педаль газа. Чтобы избежать попадания в неприятности на дороге, проверку датчика холостого хода стоит проводить регулярно.
Где находится и как работает РХХ?
Устройство прикреплено к кожуху заслонки дросселя. Крепится оно при помощи двух винтов. Точное место расположения регулятора зависит от того, где на авто находится обходной воздушный канал. РХХ производит его открытие и закрытие — этим обеспечивается впуск воздушной массы.
Холостые обороты мотора, при которых вращение коленвала замедляется, оказывают на мотор большую нагрузку. Причина в нестабильности сгорания топлива при пониженном давлении. Во времена карбюраторных моторов, которые ставили, например, на машины ВАЗ, водители выходили из положения с помощью отвертки и тахометра. Теперь же выстроена четкая цепь:
силовой агрегат → вычислительный блок (контроллер) → регулятор холостого хода
Последний элемент цепи – небольшой моторчик c конусной иглой и с намотанной на нее пружиной. Пружина — основная деталь механизма. Ее задача — регулировка геометрических параметров канала, подающего воздушные массы мимо дросселя. Включение электрического моторчика происходит после подачи контроллером соответствующей команды регулятору. Она подается по показаниям датчика коленвала.
После этого величина иглы изменяется, происходит открытие обходного канала. Работать это будет так:
Поэтому РХХ стабилизирует работу даже непрогретого мотора.
Признаки поломки регулятора холостого хода
Имея представление о работе устройства, легко запомнить признаки его поломки:
Типичные неисправности
Проблемы с электрической проводкой становятся причиной обрыва питания. Также в разъемах могут окислиться контакты. Из-за ненадежного соединения диагностику провести трудно, и тогда неисправность может проявляться время от времени.
Типичной неполадкой является поломка электрического моторчика – загрязнение штока приводит к его некорректному ходу. Кроме этого, уплотнительное кольцо может разрушиться (вследствие чего начинается подсос воздуха), а шток – износиться. Исправный шток работает без «закусываний», “червяк” должен функционировать без проскальзываний.
Среди названных неисправностей самая распространённая – загрязнение штока. В каналах дросселя копится грязь. Если вы давно не чистили заслонку дросселя, наверняка именно нагар на штоке создает проблемы, но точно причину можно определить, только выполнив РХХ. Нужно снять устройство с дросселя, промыть его средством для очистки карбюратора.
Критического накопления грязи лучше не допускать, ведь повышенные нагрузки на электромоторчик способны сильно навредить этому элементу. Из-за повышенных нагрузок может выйти из строя резистор ЭБУ. Также нагрузка провоцирует сопротивление нагара движению штока. Стоит резистор недорого, но для его замены придётся обращаться в сервис, а там ещё возьмут и за работу.
Как проверить датчик холостого хода?
Работа РХХ не связана с ЭБУ. Блок управления силовым агрегатом устанавливает необходимый вылет штока. Делает он это, подавая определенное количество электрического тока на шаговый моторчик. Но электроника не способна определить расположение штока, из-за чего фиксации настоящих и необходимых значений не происходит. Поэтому при появлении проблем не загорается Check Engine. При самостоятельной диагностике обычно удаётся выявить только незначительные повреждения.
Ниже типичные ошибки с расшифровками:
Проверка РХХ мультиметром
Наиболее эффективной является проверка РХХ мультиметром. Этот способ подразумевает измерение тока на разъеме регулятора при включенном зажигании. Если тестер покажет, что питания нет – это явный признак обрыва цепи. Также можно проверить напряжение статорной обмотки. Во время процедуры важно следить за тем, чтобы клеммы тестера были подключены правильно, так как у ШД 2 обмотки.
Обязательно нужно протестировать наличие тока на самом датчике. Его можно проверить тем же самым тестером. Сначала щупами нужно коснуться клемм А и В, потом С и D. Сопротивление должно находиться на уровне 53 Ом.
Затем то же следует проделать и с другими парами — В и D и А и С. На них сопротивление должно стремиться к бесконечности.
Для применения другого способа датчик (зонд) придется демонтировать. Его можно вынуть из посадочного места, отсоединив колодку и открутив 2 винта. Подсоединяем клеммы, пальцем касаемся иглы ДХХ. Усилий прилагать не нужно – во время отключения датчик просто обязан максимально выдвинуть иглу. Это значит, что во время прокручивания ключа зажигания обязательно должен чувствоваться толчок. Если иголка не выдвинулась, это говорит о неисправности датчика.
Полноценный осмотр РХХ может быть проведен только на станции техобслуживания с применением специального оборудования. Хотя и мультиметр тоже даёт неплохие результаты.
Неисправности регулятора холостого хода и его проверка
В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером. Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа. Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.
Как работает регулятор?
В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.
Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения. Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе. Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.
Для лучшего понимания вопроса стоит представить принцип работы датчика холостого хода в виде алгоритма:
Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ в рабочее положение, соответствующее нормальным холостым оборотам.
Симптомы и причины неисправности РХХ
Признаки неисправности датчика холостого хода проявляются следующим образом:
Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.
Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика. Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее. Поиск неполадок лучше начать именно с проверки регулятора.
Отказ РХХ происходит по трем основным причинам:
Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.
Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.
Способы диагностики датчика
Простейший способ проверить датчик холостого хода на работоспособность – завести мотор и снять с колодки разъем подключения питания. Когда элемент исправен, обороты резко упадут и двигатель остановится – при отключенном электропитании пружина вытолкнет конус вперед и сечение обводного канала полностью закроется. Если работа мотора осталась прежней или изменилась незначительно, переходите к другим способам проверки.
Следующий этап диагностики – измерение напряжения питания, выполняемый в таком порядке:
В автомобилях ВАЗ можно проверить работоспособность шагового электромотора без снятия с машины. С помощью мультиметра замерьте сопротивление между следующими парами контактов: A – B, C – D (оно должно составлять 53 Ом). Затем измерьте другие пары – A – C, B – D, на исправном регуляторе прибор покажет бесконечность.
Дальнейшая проверка датчика холостого хода производится так:
Совет. При обнаружении сильного масляного нагара на рабочей части РХХ крайне желательно выполнить процедуру очистки дросселя и обводного канала – там наверняка наблюдается аналогичная картина.
Для установки нового регулятора обязательно снимите «минусовую» клемму аккумуляторной батареи. После сборки и подключения производится калибровка РХХ контроллером – нужно включить зажигание и обождать 15 секунд. Если аккумулятор не отключать, ЭБУ пропустит этап калибровки, отчего двигатель может работать нестабильно.
Как проверить регулятор холостого хода на ВАЗ 2114
При таких сбоях в работе, скорее всего, неисправен РХХ. Однако, перед тем как проверить регулятор холостого хода на неисправность, давайте разберемся, что он из себя представляет.
Как выглядит и где его место расположения
Датчик, или регулятор, сокращённо ДХХ и РХХ, регулирует холостой ход у ВАЗ 2114, он же отвечает за его стабилизацию. Это своего рода маленький электрический двигатель с иглой в виде конуса на конце.
РХХ ВАЗ 2114
Такой датчик крепится на лак либо прикручивается двумя винтами к корпусу дроссельного узла. Неподалёку находится датчик заслонки дроссельной, регулирующий ее расположение.
Расположение РХХ на ВАЗ 2114
Неисправности с ним периодически возникают. В этой статье мы расскажем о том, как проверить РХХ на ВАЗ 2114 самостоятельно и бесплатно.
Диагностика неполадок
Главная особенность в работе с РХХ – его неисправность не отследить автоматически, т.е. компьютер ее не покажет. А, значит, как проверить работоспособность датчика холостого хода? Только вручную! Что может рассказать вам ваш автомобиль, если датчик неисправен:
Водителю на заметку: не путайте неисправность регулятора холостого хода с датчиком положения дроссельной заслонки! Симптомы их поломок во многом схожи, но всё-таки различимы. Для того чтобы избавить себя от лишней и ненужной диагностики, обратите внимание на бортовой компьютер. Как раз о неисправности со вторым вариантом он оповестит.
Способ №1
Перед тем как проверить датчик холостого хода на ВАЗ 2114, позаботьтесь о том, чтобы у вас под рукой оказался тестер. И уже после ищите сам датчик.
Во-первых, наш РХХ нужно освободить от колодки с проводами.
Внимание: при объеме (V) двигателя 1,6 л., необходимо будет также открутить крепления дроссельного узла и отодвинуть его на сантиметр от самого ресивера.
Во-вторых, убедиться в том, что напряжение к регулятору поступает при помощи вольтметра. Минус подсоединяется к массе, плюс к колодке: выводы А – D. При включенном зажигании тестер должен дать результат – минимум 12 вт. напряжения. Если оно вообще отсутствует – значит, есть неполадки с цепью питания либо электрическим блоком управления двигателем. Когда напряжение присутствует, но оно гораздо ниже нормы в 12 вт., значит, аккумулятор разряжен и его нужно зарядить.
Если цепь зажигания прошла проверку на исправность, можно начать осмотр самого регулятора. На этом этапе зажигание можно уже выключать.
Поочередно подсоединяем клеммы нашего тестера к парам выходов А и В, С и D. В норме сопротивление составит около 53 ОМ. Затем меняем пары, теперь это А и С, В и D. Такие соединения обязаны показать сопротивление как бесконечно большое.
Что делать, когда показания отклоняются от номы:
Способ №2
Вам потребуется сделать тестер РХХ своими руками, как на видео:
Для начала вам необходимо открутить винты-крепления и целиком вынуть регулятор из авто. После, его нужно отсоединить от основной колодки и приложить указательный палец правой руки. Приложить легко, не создавая им особого напора. Зачем это нужно, спросите вы? Секрет в устройстве регулятора. Помните, на конце регулятора расположена конусовидная игла. И если работа двигателя прекращается, то у исправного датчика игла полностью выходит. Потому и нужен палец, им вы ощутите легкий толчок при начале работы зажигания. Соответственно, если толчка нет, устройство неисправно. Согласитесь, такая проверка РХХ под руку любому, даже начинающему автовладельцу.
Интересный факт: максимальное расстояние от фланца до выступающей головки штока не должно превышать 23 миллиметров. При покупке нового датчика эти параметры стоит учитывать.
Что лучше купить
Если проверка РХХ указала на необходимость покупки, то следует выбрать подходящую по серии деталь. Например, «ОМЕГА» №2112-114830; «КЗТА» № 2112-1148300-04. Последние две цифры (04) имеют особое значение. Если прежний датчик оканчивался на номер 01, а взамен его вы поставите, скажем, 03 – то это будет пустая трата времени и денег: он не заработает. Поэтому датчик есть смысл менять либо на такой же, то есть с прежним номером, либо на взаимозаменяемый: 01 можно поменять на 02, а 03 заменит 04.
Внимание: купить новый регулятор большого труда не составит, да и стоит он не так дорого, рублей 300-350. Однако, на современном рынке часто продают некачественные детали, подделки. Так что будьте осторожней и покупайте товар в проверенных магазинах автозапчастей.
Признаки неисправности рхх на ваз 2114
Энергия, вырабатываемая двигателем, приводящая в движение авто, является результатом мгновенного сгорания топлива. Обязательными компонентами процесса горения выступают горючее (бензин, газ, дизтопливо), окислитель (кислород из воздуха). Автомобильный мотор будет нормально функционировать при условии обеспечения сбалансированного питания.
Современные машины управляются компьютерным блоком, содержащим информацию о подаче топливного коктейля для разных режимов работы мотора. Опытные автомеханики умеют составлять, программировать таблицу, определяющую нормы подачи топлива. Контроль совершают специальные датчики. Статья рассматривает вопросы, связанные с одним из них – регулятором холостого хода, признаками неисправностей рхх ВАЗ 2114.
Назначение, устройство, принцип работы рхх
Датчик холостого хода функционально исполняет роль стабилизатора, автоматического регулятора оборотов двигателя в режимах без выполнения тяговых усилий (на нейтральной передаче, при переключении передач).
Датчик массового расхода анализирует количество поступающего воздуха, передает информацию электронному блоку управления, выдающему необходимый объем горючего через форсунки. Датчик положения коленчатого вала выдает число оборотов. Электронный блок обрабатывает сообщение, формирует управляющие сигналы для регулятора холостого хода. Рост оборотов холодного мотора происходит благодаря РХХ. Двигатель прогревается. Начало движения (не рекомендуется) без поднятия температуры до нормы возможно за счет участия данного регулятора.
Из чего состоит датчик рхх на ваз 2114: 1 — клапан; 2 — корпус регулятора; 3 — обмотка статора; 4 — ходовой винт; 5 — штекерный вывод обмотки статора; 6 — шариковый подшипник; 7 — корпус обмотки статора; 8 — ротор; 9 — пружина
Регулировочное устройство изготовлено в виде цилиндра с двумя крепежными ушами. С одного торца встроена подпружиненная конусная игла. Внутри корпуса расположен шаговый электродвигатель постоянного тока, содержащий две обмотки. Подача управляющих сигналов на первый контур выдвигает конусную иглу, на второй – задвигает. На боковой поверхности находится разъемная колодка.
Располагается устройство на корпусе дроссельного узла, под шлангами воздуховодов. Соседствует с датчиком положения дроссельной заслонки.
Где находится рхх на ваз 2114
Не знаете где находится на ваз 2114 датчик рхх тогда спешу обрисовать вам ситуацию на фотографии ниже.
Где находится рхх на ваз 2114
Признаки неисправностей рхх ваз 2114
Производители ваз 2114 не предусмотрели диагностику для регулятора холостого хода. Бортовое табло не отобразит сообщение об ошибке в работе данного механизма. Надписи о низких, повышенных оборотах не гарантируют поломку РХХ. Водитель может заметить изменения в работе двигателя, заподозрить неисправность, опираясь на косвенные признаки.
Обычно называют следующие симптомы:
Подобные приметы вызываются неустойчивым функционированием нескольких датчиков, принимающих прямое, косвенное участие в приготовлении топливной смеси (например, датчиком положения дроссельной заслонки).
Проверка мультиметром рхх на ваз 2114
Если у вас возник вопрос, как же сделать проверку мультиметром рхх на автомобиле ваз 2114, в таком случае вы попали куда нужно. Вам нужно взять мультиметр и сделать несколько замеров, о том какие выводы нужно проверить смотрите на фото.
Проверка мультиметром рхх на ваз 2114
Замена рхх на ваз 2114
Замена рхх предполагает предварительную подготовку, исключающую возможные неожиданности.
Для замены рхх необходимо:
Необходимые инструменты
Для работы потребуется:
Порядок ремонта датчик холостого хода
Обычно ремонтные работы выполняют несколькими способами. Причинами отличий может быть комплектация автомобиля, уровень подготовки, стиль, привычки мастера, непредвиденные, попутно возникающие, поломки.
Смена датчика может быть произведена двумя способами:
Ниже будет рассмотрен второй вариант, включающий минимальное количество технологических операций. Если не получится обеспечить удобный доступ к месту демонтажа, появится дополнительная необходимость обслужить, заменить, почистить другие смежные детали, стоит воспользоваться первым методом.
Пошаговая инструкция по замене датчика холостого хода на ваз 2114
Внимание! На новом датчике подпружиненная игла может быть выдвинута на всю длину. Перед установкой следует добиться вылета иглы на расстояние не более 23 мм от края корпуса.
Вручную пытаться задвинуть иглу категорически запрещено. Подобные действия вызовут неисправность механизма. Логично воспользоваться специальным стендом на станции технического обслуживания. Любители радиотехники, электроники смогут самостоятельно собрать электронное устройство, подающее шаговые импульсы управления на обмотки датчика, выдвигая, задвигая иглу. Предварительно следует испытать собранный прибор на старом датчике.
Замена датчика холостого хода на ваз 2114 инжектор видео
Если у вас остались вопросы после прочтения пошаговой инструкции по замене датчика холостого хода на ваз 2114 вы можете посмотреть видео инструкцию как это сделать:
Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка
Во всех современных автомобилях есть регулятор, поддерживающий обороты холостого хода. Если ХХ теряет стабильность, возможно причина в датчике. Чтобы узнать это, нужно проверить регулятор холостого хода (РХХ).
Виды и конструкции РХХ
Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.
Существуют несколько разновидностей подобных датчиков:
Как работает регулятор
Когда двигатель работает на холостом ходу, через дополнительный канал подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает воздух, необходимый для его стабильной работы. Сечение этого канала регулируется РХХ. Количество воздуха учитывается датчиком массового расхода воздуха (ДМРВ). В соответствии с его количеством, контроллер подаёт топливо в двигатель через топливные форсунки.
На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора увеличивает обороты, обеспечивая его прогрев на повышенных оборотах.
Признаки неисправности
Регулятор холостого хода является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода часто лампа «CHECK ENGINE» не загорается. Симптомы неисправностей регулятора холостого хода во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».
Симптомы проблем с РХХ:
Приведённые признаки могут проявляться все сразу, либо по отдельности.
Диагностика датчика
Проверить клапан холостого хода можно самостоятельно. Его неисправности можно разделить на две части: механические и электрические. Есть несколько методов проверки.
Визуальный осмотр
Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.
Использование диагностических программ
Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.
Проверка проводки
Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.
Проверка сопротивления регулятора
Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).
Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.
Проверка с дроссельным узлом
Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.
При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.
Калибровка нового РХХ
Что делать, если в результате проверки выяснилось, что датчик подлежит замене? Нужно откалибровать его.
Теперь вы знаете как работает регулятор холостого хода, как его проверить и в случае необходимости заменить. Как вы поняли в этом нет ничего сложного и все операции доступны даже начинающему автолюбителю.
