Круглая 10-ка: самые любопытные сферические здания по всему миру
Начиная от «Биосферы» от Бакминстера Фуллера, заканчивая «Космическим кораблем» Walt Disney
По утверждениям историка Джорджио Вазари, в 14 веке Папа Бенедикт XI запросил образцы произведений художников Италии, чтобы увидеть кто из них достоин создания картин для базилики Святого Петра. Когда посланник папы посетил знаменитого художника и архитектора Джотто, он просто нарисовал идеальный красный круг, и впоследствии был удостоен чести приступить к работе в базилике. Сфера, объемное продолжение темы круга, обладает такой же привлекательностью в архитектуре. Одновременно футуристическое и вневременное, совершенно круглое здание – это всегда технологический подвиг, который мгновенно обращает на себя внимание. За долгие годы развития архитектуры была создана масса вариаций сферических структур по всему миру. Некоторые из них имеют граненый фасад, некоторые – гладкий, но каждое обязательно становится своеобразной архитектурной иконой, в силу своей возвышенной геометрии. Мы решили представить вам подборку из 10-ти самых любопытных сферических зданий по всему миру, начиная от «Биосферы» от Бакминстера Фуллера, заканчивая «Космическим кораблем» Walt Disney.
Perisphere (Квинс, Нью-Йорк)
Это один из самых известных символов Всемирной ярмарки 1939 года в Нью-Йорке. Разработанная архитекторами Уоллесом Харрисоном и Дж. Андре Фуилуксом (Wallace Harrison и J. André Fouilhoux), привлекательная структура была демонтирована для использования в качестве сырья во времена Второй мировой войны.
Walt Disney World’s Epcot, Spaceship Earth (Орландо, Флорида)
Это одно из самых знаковых строений в мире Walt Disney. Spaceship Earth – это геодезический купол, разработанный Wallace Floyd Design Group в сотрудничестве с фантастом Реэем Брэдбери.
MSG Sphere (Лас-Вегас, Невада)
Разработанная для размещения более 18 тыс. человек, MSG Sphere Las Vegas – это новая арена, которую планируют открыть в 2020 году.
Tianjin Binhai Library (Tianjin, Китай)
Эта сфера – работа голландской архитектурной фирмы MVRDV. Она является частью публичной библиотеки Tianjin Binhai.
Amazon Spheres (Сиэтл, Вашингтон)
В этой штаб-квартире Amazon в Сиэтле расположены офисы для сотрудников компании и под сдачу в аренду. Интерьер здания наполнен пышной зеленью и напоминает джунгли.
Biosphère (Монреаль, Канада)
Biosphère расположен в монреальском парке Жан-Драпо. Это эко-музей в геодезической структуре, спроектированный архитектором Бакминстером Фуллером.
Ericsson Globe (Стокгольм, Швеция)
Крупнейшая полусферическая структура на земле, Ericson Globe в Стокгольме, это арена и место для проведения мероприятий, разработанное Сванте Бергом и Ларсом Вретбладом (Svante Berg, Lars Vretblad).
Nagoya City Science Museum (Нагоя, Япония)
Научный музей города Нагоя обладает сферическим планетарием, который известен под названием Brother Earth. Открытая в марте 2011 года, конструкция является крупнейшим планетарием в мире.
La Géode (Париж, Франция)
Структура La Géode, открытая в 1985 году, представляет собой глобусный кинотеатр, спроектированный архитектором Вдриеном Фейнзилбером и инженером Жераром Чамайоу. Расположенное в Париже, в Parc de la Villette, зеркальное здание из нержавеющей стали вмещает 400-местный кинотеатр IMAX.
Sphaera 2000 (Кетцельсдорф, Австрия)
В 1971 году художник Эдвин Липбургер (Edwin Lipburger) построил свой сферический дом Sphaera 2000 в деревне Кетцельсдорф, Австрия.
Жить в коконе: 10 проектов круглых домов из разных стран
Россия: Дом-шар под Зеленоградом
Этот «ананас» — официально первый деревянный круглый дом в Подмосковье (да и вообще первый круглый). Впрочем, примечателен он не столько тем, что первый, сколько тем, что особенный.
30 лет назад на участке под Зеленоградом реабилитолог Ольга Кочунева с мужем (тоже врачом) построили бытовку из разномастных материалов — стояли времена тотального дефицита. Шли годы, росли дети — благодаря регулярным ремонтам домик простоял до 2010-х годов. Когда ремонтировать бытовку уже исчез всякий смысл, к участку подъехал кран, подцепил ее и увез на утилизацию.
Два года хозяйка не могла выбрать проект, который был бы достоин памяти улетевшей бытовки. На всеобщее счастье Ольге попался в руки журнал со статьей про круглые, а точнее сферические дома. Так в области и появился первый дом-купол. Возвели его в 2014 году мастера из компании «Скайдом».
Диаметр купола этой летней дачи – 9 метров. «Ананасом» его прозвали не только за то, что дом круглый, но и за фасад из гонта. Хозяйка (на фото с сыном) просила строителей сделать круглый дом, который бы не пришлось постоянно подновлять. Лиственничный гонт в этом смысле оказался находкой: его не нужно красить, он не боится дождей и ветров, а со временем лишь приобретает благородный оттенок. Вода стекает в ливневую канализацию.
На фото: В основе проекта интерьера этого круглого дома и внутренней отделки — тонированная сосновая доска
Основное пространство внутри занимает большая гостиная. Хозяйка даже попросила убрать один из столбов в центре гостиной, чтобы не натыкаться на него глазами, —инженеры круглого дома подумали и заменили его струной. Это главная комната здания, ее идеологический центр: здесь за одним столом собираются Ольга, ее сын и дочь со своими семьями. В гостиной специально нет телевизора, чтобы ничто не отвлекало от бесед, книг и тишины. Иначе какой смысл уезжать из города? Круглая форма здания влияет не только на особенности планировки, но и на особенности восприятия объектов внутри. У всех новых гостей хозяева спрашивают, где лучше расположить телевизор (покупать его никто не собирается) — и каждый, где бы он ни находился, говорит, что лучшее место — как раз напротив. Кроме того, дом с круглыми стенами потребовал и кухню вынести на остров — иначе ее не получалось выровнять с окном.
На втором этаже расположены небольшие спальни (у семьи дочери есть свой дом по соседству, а здесь ночуют Ольга и сын с семьей), детская и библиотека. Наверх ведет легкая лестница на металлической опоре. Обогревается круглый дом печью-камином, так что жить здесь можно и зимой.
Дом стоит на свайном фундаменте, и в нем два выхода. Один ведет в сад, который скоро будет организован в японском стиле (в планах еще китайский уголок и итальянский грот).
Дома сферической формы: подарок природы или архитектурное излишество?
Строительство дома вдали от суеты и выхлопных газов — идея, которая со временем завладевает жителями больших и маленьких городов. Однако тем, кто лишь мечтает реализовать задуманное, еще предстоит найти идеальное решение: строительные технологии сейчас позволяют воплотить множество задумок, но избежать больших трат. Один из потенциальных вариантов собственного загородного жилья — возведение дома сферической формы, или купольного. Такие здания необычны, пока непривычны для российских жителей, но именно своей нестандартностью, фантастичностью они и привлекают. Чтобы можно было рассматривать этот вариант всерьез, необходимо познакомиться с технологией, узнать, почему эти объекты становятся все популярнее с каждым днем.
Здание-сфера: изобретение человека или «дар природы»?
Дом необычной, «космической» формы сначала почти у всех вызывает недоверие, неодобрение, неприятие, так как он кажется неудобным, ненадежным, неуютным. Однако если обратить внимание на те «технологии», что применяют братья наши меньшие, то становится ясно, что круглая форма для жилища идеальна. Например, можно посмотреть на гнезда птиц, они лишены каких-либо углов.
Шары, полусферы, купола — природные феномены. Именно они подвигли ученых на изучение конструкций, лишенных углов. Как раз их механические свойства инженеры исследовали. Они пришли к выводу, что купола намного прочнее прямоугольных построек, к тому же имеют отличные аэродинамические характеристики, не свойственные прямоугольным или квадратным «коробкам».
Сферическую поверхность называют безупречной. Максимальный внутренний объем и минимальная площадь — причины, по которым теплопотери такого дома в несколько раз меньше, чем у обычного строения. Идея эта не родилась на пустом месте. Достаточно посмотреть на жилища эскимосов, веками спасающихся от морозов в домиках-иглу. Да, можно говорить, что у них просто не было (или нет) подходящих материалов, однако факт, что дома получаются теплыми, не опровергнуть.
Дома сферической формы: технология, ее особенности
Купольный, сферический дом — названия одной и той же технологии строительства. Оно отражает главную особенность такого домостроения: здание не имеет углов, так как изготавливается в виде полусферы. Если говорить точнее, то это многогранник, максимально приближенный своим видом к сфере. Различий в строительстве кубических и сферических зданий не слишком много.
Такие конструкции, в основном, возводят по каркасной технологии, поэтому сооружения отличаются очень легким весом. Каркас изготавливают из бруса либо профиля, затем его обшивают листовым материалом (ОСП, фанерой). Между элементами «скелета» монтируют утеплитель — минеральную вату, пенополистирол, пеностекло и т. д. Поэтому «инопланетная форма» — практически единственное серьезное отличие купольного дома от традиционных строений.
За границей такие здания нередко возводят из железобетона, однако у нас эта технология не прижилась, так как пиломатериалы обходятся гораздо дешевле, к тому же довольно «громкому» бетонному куполу требуется качественная звуко- и теплоизоляция. Если рассматривать отдельно только каркас дома сферической формы, то есть две технологии — геодезический или стратодезический купол.
Геодезическая сфера
В этом случае купол-многогранник собирают из треугольников, поэтому в одной точке приходится монтировать большое количество элементов. Чтобы гарантировать надежное соединение соседних треугольников, используют специальный крепеж — металлические коннекторы. Стоят они недешево, а потребуется их десятки. Если здание большое, то количество может дойти до сотни.
Экономия заставляет хозяев будущего дома сферической формы обходиться без коннекторов, либо заменять этот крепеж самодельным. Однако это не лучшее решение: от данных узлов зависит надежность здания, поэтому искать выгоду за их счет недальновидно и попросту опасно. Если используют деревянный каркас, то можно обойтись без покупки крепежа, однако эта бесконнекторная технология более требовательна к мастеру-плотнику, но по надежности она в любом случае проигрывает.
Плюс геодезического каркаса — его устойчивость. Даже при разрушении трети элементов купол останется целым, не разрушится. По этой причине несколько «кусочков» можно безболезненно убрать. Эта свобода дает шанс устроить двери и окна там, где желают хозяева. Проемы могут иметь довольно большие размеры. Недостаток домов-сфер — треугольные окна, однако другие конструкции в них попросту не вписать. Каркас сначала собирают полностью, только после этого этапа его обшивают.
Стратодезический купол
Такие здания-сферы собирают из секций, имеющих трапециевидную форму. Эти фрагменты уже максимально напоминают квадраты или прямоугольники, привычные всем. Это самый большой плюс конструкции, так как окна и в двери в ней можно ставить стандартные. Каркас, в отличие от геодезического скелета, обшивают одновременно с установкой. После изготовления первого ряда его сразу зашивают листовым материалом, затем приступают ко второму ряду, обшивают его, и т. д.
Есть второй вариант: эти жилые конструкции иногда строят по-другому, с использованием ггнутоклееных балок. Еще одно отличие стратодезического купола — отсутствие необходимости покупать коннекторы. Вертикальные элементы соединяют замками, имеющими специальную форму. Для фиксации деталей сферы по горизонтали используют перемычки, которые крепят пластиной. Ее фиксируют болтами, под них укладывают металлические накладки.
Минус стратодезического здания — невозможность убрать даже один элемент без предварительных расчетов, только после них можно сделать усиление соседних деталей. По этой причине любой перенос (добавление дополнительных) окон или дверей дома в другое место здания значительно усложняется. Большее количество обрезков, остающихся после раскроя листового материала, — еще один недостаток «стратостроительства».
Однако эти потери компенсирует покупка стандартных стеклопакетов и дверей: треугольные конструкции для геодезического купола обойдутся дороже. Поэтому стоимость дома сферической формы мало отличается: расходы при строительстве гео- или стратодезического здания будут примерно одинаковыми. Несмотря на разницу в конструкциях, обе они отличаются от традиционных строений минимальным весом, устойчивостью, высокой жесткостью.
Достоинства или недостатки?
Чтобы выяснить, целесообразно ли рассматривать дома сферической формы в качестве жилой альтернативы «кубикам», необходимо познакомиться со списком преимуществ и перечнем слабых сторон этой строительной технологии.
Плюсы
К главным достоинствам здания-сферы можно с полным правом отнести необычную форму жилища, больше похожего на иноземные апартаменты. Однако это не единственный плюс. В список можно внести такие преимущества:
Дом-купол небольших размеров позволит обойтись без перекрытий, межкомнатных перегородок. Большая площадь подразумевает сооружение несущих стен либо колонн, однако в этом случае расположить их можно в любом месте. Еще один плюс сферических домов — равномерное освещение.
Минусы
Говорят, что все, сделанное человеком, несовершенно. Недостатки у дома сферической формы есть, причем отмахнуться от них трудно, они довольно серьезные.
Минимальный набор материалов, подходящих для зданий сферической формы, сейчас немного расширился. Оптимальной «кандидаткой» стала «жидкая пробка» — измельченное пробковое дерево плюс акриловый полимер. Подходит для создания бесшовного покрытия и такая же (жидкая) резина.
Нестандартная форма комнат дома сферической формы усложнит выбор не только отделочный материалов, но и мебели. Однако такими проектами обычно интересуются те, кому невероятно нравятся неординарные конструкции, кто не придает большого значения этим минусам. Поэтому необычность (непрактичность) — недостаток, который одновременно можно считать достоинством купольных зданий.
Если рассматривать все характеристики, то дома сферической формы выглядят выигрышным вариантом. Многие говорят, что за счет купола можно сэкономить большое количество материала. Однако то, что было сохранено за счет меньшей площади, уйдет на специфичные элементы, поэтому большой экономии, наверное, ждать не придется. Стоимость здания-сферы обойдется примерно в ту же сумму, что и возведение обычного каркасного дома.
Дома сферической формы: индивидуальное строительство
Чтобы соорудить купольное здание самостоятельно, у нас используют несколько методов.
Изготовление бетонного монолитного свода
Это тонкостенная наружная оболочка, которую делают из армированного бетона. Способ подойдет для скромных домиков.
После полного застывания цементного раствора все секции убирают, получая прочный бетонный каркас-полусферу.
Сооружение купола из кирпича или камня
Для сооружения этого варианта сферы никакая специальная оснастка не требуется.
Для поддержки последних рядов используют временные подпорки. В самой верхней точке купола укладывают замковый камень. Такая работа требует мастера-каменщика высокой квалификации.
Сфера, сделанная из пенопласта
Это японская технология, в которой используют гнутые пенопластовые блоки. Для такой конструкции приобретают специальные наборы из сферических элементов, исполняющих сразу две роли: утеплителя и конструкционного материала.
В качестве внутренней отделки выбирают классику — штукатурку и краску. В этом случае обычно используют сетку-серпянку. Как правило, такие строения — небольшие одноэтажные здания.
Купольный дом с помощью каркаса
Этот скелет чаще собирают из дерева — бруса или досок. Сечение элементов всех заготовок-треугольников должно быть одинаковым.
В полости каркаса с внутренней стороны монтируют утеплитель, а в роли отделки используют листы ОСП, вагонку или другие отделочные материалы.
Технология, использующая пневмокаркас
Это способ строительства необычен, поэтому он требует специальной техники и такого же оборудования, однако время на строительство уходит минимум. Главный герой здесь — надувной каркас (пневмокаркас). Его изготавливают индивидуально. В надутом виде он повторяет контуры поверхности купола, его внутренней части. Так, где запланированы двери и окна, он имеет специальные выступы.
После удаления пневмокаркаса таким же образом поступают с внутренней поверхностью полусферы. Полностью застывшие стены дают возможность приступить монтажу перекрытий или межкомнатных перегородок, а затем к финишной отделке.
Монтаж перекрытий сферы
Этот этап, как правило, может стать необходимым при строительстве домов на основе геосферы, либо тех, для сооружения которых использовали пневмокаркас. Перекрытия зданий могут быть как сборными, так и максимально надежными — железобетонными.
Опалубку для заливки бетона делают из ОСП, которые крепят оцинкованной проволокой к балкам. 5 точек перевязки на 1 метр — главное правило. Готовую опалубку накрывают полиэтиленом, затем заливают раствор.
Интерьер дома сферической формы
Круглый дом необычен, непривычен, чего не скажешь о прямоугольных конструкциях. Однако отсутствие малофункциональных зон может дать владельцам простор для его оформления, ведь ограничений в этом случае вовсе не существует.
Сферические здания, без сомнения, понравятся тем, кто устал от традиций «кубизма», кому больше по душе современный, оригинальный дизайн, внутреннее пространство, не ограниченное капитальными стенами, и скорость строительства. Чтобы оценить такие конструкции, лучше посмотреть видео, посвященное этим необычным «инопланетным домам»:
5 сферических небоскребов, которые бросают вызов законам природы
С древних времен архитекторы создавали круглые и сферической формы здания. Круглые башни и купольные здания встречались исключительно в греческой и римской архитектуре, но в наше время можно заметить подобные формы в архитектуре планетариев и театров. В основном в таких зданиях используется круглая форма в поэтажном плане, но мы представляем пять высотных зданий, круглой формы, которые потрясают воображение.
Небоскреб «Альдар», Абу-Даби
Первый в мире небоскреб круглой формы «Альдар» похож на монету, упавшую на ребро. Он состоит из двух круглых фасадов выпуклой формы, соединенных узкой линией. Полностью застекленное здание имеет высоту 121 метр и 23 этажа. Небоскреб был построен MZ Architects.
100-метровое здание очень напоминает старинную китайскую монету. Было построено в 2011 году компанией C.Y. Lee & Partners Architects/Planners, чьим творением является также 508-метровый небоскреб «Тайбэй 101», который на настоящий момент занимает 3‑е место среди самых высоких зданий мира.
Кстати, в свое время здание Fangyuan Mansion было признано одним из самых некрасивых в мире.
Гуанчжоу-Юань, город Гуанчжоу
На данный момент в здании располагается главный офис компании Hongda Xingye Group и с недавних пор — компании Guangdong Plastic Exchange. Здание находится на берегу Жемчужной реки, его высота — 138 метров, диаметр — 50 метров. По форме оно напоминает кольцо, которое вместе со своим отражением в воде образует символ бесконечности или цифру восемь — счастливое число в китайской культуре.
Здание было построено в 2005 году. Проект отеля был разработан английским архитектором Джоном Сейфертом. Внешне отель представляет собой конструкцию в виде диска, в котором зажаты стеклянные кубики.

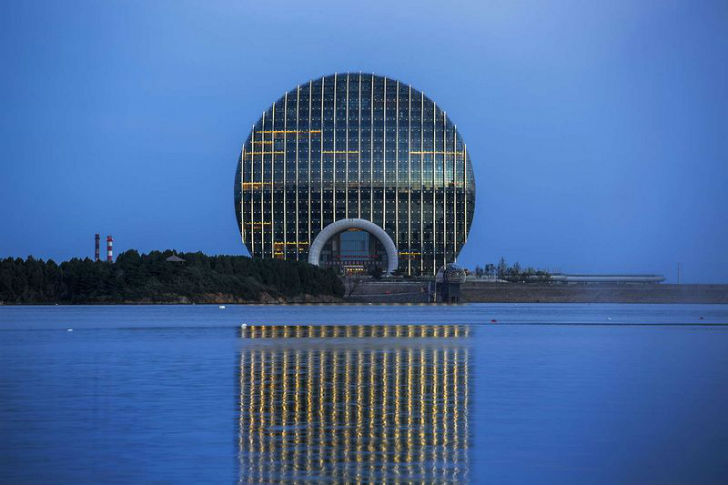

Отель Sunrise Kempinski, Пекин
Здание отеля напоминает восходящее солнце, а его профиль похож на гребешок, символизирующий удачу в китайской культуре. Отель был открыт в прошлом году на берегу озера Янки. Всего в 97-метровом здании 21 этаж, где располагаются 306 номеров, а также переговорные комнаты, тренажерные залы, рестораны и бары.
