Что такое крутящий момент двигателя
Что такое крутящий момент двигателя
Крутящий момент, что это и зачем он нужен?
Каждый двигатель внутреннего сгорания рассчитан на определенную максимальную мощность, которую он может выдавать при наборе определенного количества оборотов коленчатого вала. Однако помимо максимальной мощности существует еще и такая величина в характеристике двигателя, как максимальный крутящий момент, достигаемый на оборотах отличных от оборотов максимальной мощности.
Что же означает понятие крутящий момент?
Говоря научным языком, крутящий момент равен произведению силы на плечо ее применения и измеряется в ньютон — метрах. Значит если к гаечному ключу длиной 1 метр (плечо), приложить силу в 1 Ньютон (перпендикулярно на конце ключа), то мы получим крутящий момент равный 1 Нм.
Для наглядности. Если гайка затянута с усилием 3 кгс, то для ее откручивания придется к ключу с длиной плеча в 1 метр приложить усилие 3 кг. Однако, если на ключ длиной 1 метр надеть дополнительно 2-х метровый отрезок трубы, увеличив тем самым рычаг до 3 метров, то тогда для отворачивания этой гайки потребуется лишь усилие в 1 кг. Так поступают многие автолюбители при откручивании колесных болтов: либо добавляют отрезок трубы, а за неимением такового просто надавливают на ключ ногой, увеличив тем самым силу приложения к баллонному ключу.
Результат всегда един — крутящий момент, это произведение силы на длину рычага, стало быть, нужен либо длиннее рычаг, либо большее количество прикладываемой силы.
Все это хорошо, но для чего нужен крутящий момент в автомобиле и как его величина влияет на его поведение на дороге?
Мощность двигателя лишь косвенно отражает тяговые возможности мотора, и ее максимальное значение проявляется, как правило, на максимальных оборотах двигателя. В реальной жизни в таких режимах практически никто не ездит, а вот ускорение двигателю требуется всегда и желательно с момента нажатия на педаль газа. На практике одни автомобили уже с низких оборотов (с низов) ведут себя достаточно резво, другие напротив предпочитают лишь высокие обороты, а на низах показывают вялую динамику.
Так у многих возникает масса вопросов, когда они с авто с бензиновым мотором мощностью 105-120 л.с. пересаживаются на 70-80 – сильный дизель, то последний с легкостью обходит машину с бензиновым мотором. Как такое может быть?
Связано это с величиной тяги на ведущих колесах, которая различна для этих двух автомобилей. Величина тяги напрямую зависит от произведения таких показателей как, величины крутящего момента, передаточного числа трансмиссии, ее КПД и радиуса качения колеса.
Как создается крутящий момент в двигателе
В двигателе нет метровых рычагов и грузов, и их заменяет кривошипно-шатунный механизм с поршнями. Крутящий момент в двигателе образуется за счет сгорания топливо — воздушной смеси, которая расширяясь в объеме с усилием толкает поршень вниз. Поршень в свою очередь через шатун передает давление на шейку коленчатого вала. В характеристике двигателя нет значения плеча, но есть величина хода поршня (двойное значение радиуса кривошипа коленвала).
Для любого мотора крутящий момент рассчитывается следующим образом. Когда поршень с усилием 200 кг двигает шатун на плечо 5 см, появляется крутящий момент 10 кГс или 98,1Нм. В данном случает для увеличения крутящего момента нужно либо увеличить радиус кривошипа, или же увеличить давление расширяющихся газов на поршень.
До определенной величины можно увеличить радиус кривошипа, но будут расти и размеры блока цилиндров как в ширину, так и в высоту и увеличивать радиус до бесконечности невозможно. Да и конструкцию двигателя придется значительно упрочнять, так как будут нарастать силы инерции и другие отрицательные факторы. Следовательно, у разработчиков моторов остался второй вариант – нарастить силу, с которой поршень передает усилие для прокручивания коленвала. Для этих целей в камере сгорания нужно сжечь больше горючей смеси и к тому же более качественно. Для этого меняют величину и конфигурацию камеры сгорания, делают «вытеснители» на головках поршней и повышают степень сжатия.
Однако максимальный крутящий момент доступен не на всех оборотах мотора и у различных двигателей пик момента достигается на различных режимах. Одни моторы выдают его в диапазоне 1800- 3000 об/мин, другие на 3000-4500 об/мин. Это зависит от конструкции впускного коллектора и фаз газораспределения, когда эффективное наполнение цилиндров рабочей смесью происходит при определенных оборотах.
Крутящий момент, что это и зачем он нужен?
Каждый двигатель внутреннего сгорания рассчитан на определенную максимальную мощность, которую он может выдавать при наборе определенного количества оборотов коленчатого вала. Однако помимо максимальной мощности существует еще и такая величина в характеристике двигателя, как максимальный крутящий момент, достигаемый на оборотах отличных от оборотов максимальной мощности.
Что же означает понятие крутящий момент?
Говоря научным языком, крутящий момент равен произведению силы на плечо ее применения и измеряется в ньютон — метрах. Значит если к гаечному ключу длиной 1 метр (плечо), приложить силу в 1 Ньютон (перпендикулярно на конце ключа), то мы получим крутящий момент равный 1 Нм.
Для наглядности. Если гайка затянута с усилием 3 кгс, то для ее откручивания придется к ключу с длиной плеча в 1 метр приложить усилие 3 кг. Однако, если на ключ длиной 1 метр надеть дополнительно 2-х метровый отрезок трубы, увеличив тем самым рычаг до 3 метров, то тогда для отворачивания этой гайки потребуется лишь усилие в 1 кг. Так поступают многие автолюбители при откручивании колесных болтов: либо добавляют отрезок трубы, а за неимением такового просто надавливают на ключ ногой, увеличив тем самым силу приложения к баллонному ключу.
Результат всегда един — крутящий момент, это произведение силы на длину рычага, стало быть, нужен либо длиннее рычаг, либо большее количество прикладываемой силы.
Все это хорошо, но для чего нужен крутящий момент в автомобиле и как его величина влияет на его поведение на дороге?
Мощность двигателя лишь косвенно отражает тяговые возможности мотора, и ее максимальное значение проявляется, как правило, на максимальных оборотах двигателя. В реальной жизни в таких режимах практически никто не ездит, а вот ускорение двигателю требуется всегда и желательно с момента нажатия на педаль газа. На практике одни автомобили уже с низких оборотов (с низов) ведут себя достаточно резво, другие напротив предпочитают лишь высокие обороты, а на низах показывают вялую динамику.
Так у многих возникает масса вопросов, когда они с авто с бензиновым мотором мощностью 105-120 л.с. пересаживаются на 70-80 – сильный дизель, то последний с легкостью обходит машину с бензиновым мотором. Как такое может быть?
Связано это с величиной тяги на ведущих колесах, которая различна для этих двух автомобилей. Величина тяги напрямую зависит от произведения таких показателей как, величины крутящего момента, передаточного числа трансмиссии, ее КПД и радиуса качения колеса.
Как создается крутящий момент в двигателе
В двигателе нет метровых рычагов и грузов, и их заменяет кривошипно-шатунный механизм с поршнями. Крутящий момент в двигателе образуется за счет сгорания топливо — воздушной смеси, которая расширяясь в объеме с усилием толкает поршень вниз. Поршень в свою очередь через шатун передает давление на шейку коленчатого вала. В характеристике двигателя нет значения плеча, но есть величина хода поршня (двойное значение радиуса кривошипа коленвала).
Для любого мотора крутящий момент рассчитывается следующим образом. Когда поршень с усилием 200 кг двигает шатун на плечо 5 см, появляется крутящий момент 10 кГс или 98,1Нм. В данном случает для увеличения крутящего момента нужно либо увеличить радиус кривошипа, или же увеличить давление расширяющихся газов на поршень.
До определенной величины можно увеличить радиус кривошипа, но будут расти и размеры блока цилиндров как в ширину, так и в высоту и увеличивать радиус до бесконечности невозможно. Да и конструкцию двигателя придется значительно упрочнять, так как будут нарастать силы инерции и другие отрицательные факторы. Следовательно, у разработчиков моторов остался второй вариант – нарастить силу, с которой поршень передает усилие для прокручивания коленвала. Для этих целей в камере сгорания нужно сжечь больше горючей смеси и к тому же более качественно. Для этого меняют величину и конфигурацию камеры сгорания, делают «вытеснители» на головках поршней и повышают степень сжатия.
Однако максимальный крутящий момент доступен не на всех оборотах мотора и у различных двигателей пик момента достигается на различных режимах. Одни моторы выдают его в диапазоне 1800- 3000 об/мин, другие на 3000-4500 об/мин. Это зависит от конструкции впускного коллектора и фаз газораспределения, когда эффективное наполнение цилиндров рабочей смесью происходит при определенных оборотах.
Что такое крутящий момент двигателя
КРУТЯЩИЙ МОМЕНТ ДВИГАТЕЛЯ – это произведение силы на плечо рычага, к которому она приложена. Если помните, то сила измеряется в Ньютонах, а вот плечо рычага измеряется в метрах – Нм. 1 Нм равняется силе в 1Н (Ньютон), которая приложена к рычагу в 1 метр.
В двигателях внутреннего сгорания сила передается от топлива, которое воспламеняется, поршню, от поршня кривошипному механизму, от кривошипного механизма коленвалу. А вот уже коленвал через систему трансмиссии и приводов раскручивает колеса.
Понятно, что крутящий момент двигателя не постоянен, он сильнее – когда на плечо действует большая сила, слабее – когда сила перестает действовать. То есть когда мы давим на педаль газа то сила, действующая на плечо увеличивается, а соответственно увеличивается и крутящий момент двигателя.
• Мощность двигателя
Крутящий момент напрямую связан с мощностью двигателя, куда же без нее. Мощность если сказать простыми словами – это работа двигателя совершенная за определенную единицу времени. А так как крутящий момент, это и есть работа двигателя, то мощность характеризует, сколько раз в единицу времени, двигатель совершил крутящий момент.
Физики вывели формулу которая связывает крутящий момент и мощность.
P (мощность) = Мкр (момент крутящий) * N (обороты двигателя, измеряются в об./мин)/9549.
Мощность измеряется в киловаттах. Однако у нас в стране киловатты сложны для потребителя, мы привыкли измерять мощность в лошадиных силах (л.с.). И тут все просто, для того чтобы перевести киловатты в лошадиные силы, нужно количество киловатт умножить на 1.36
Крутящий момент и мощность двигателя
С крутящим моментом и мощностью разобрались. Теперь давайте подумаем – на что влияет мощность, а на что крутящий момент?
Мощность влияет на преодоление различных сил, которые мешают автомобилю. Это сила трения в двигателе, трансмиссии и в приводах автомобиля, аэродинамические силы, силы качения колес и т.д. Чем больше мощность, тем большее сопротивление сил автомобиль может преодолеть и развить большую скорость. Но мощность сила не постоянная, а зависящая от оборотов двигателя. На холостом ходу, мощность одна, а при максимальных оборотах мощность другая. Многие производители указывают, при каких оборотах достигается максимальная мощность автомобиля.
Важно помнить одно – максимальная мощность не развивается сразу, автомобиль стартует с места практически при минимальных оборотах, чуть выше холостого хода, а вот чтобы мобилизировать полную мощность нужно время, вот тут то и вступает в игру крутящий момент. Именно от него зависит, за какой отрезок времени автомобиль достигнет максимальной мощности, простыми словами динамика разгона автомобиля.
Бензиновые двигатели обладают не самым большим крутящим моментом. Своего, практически максимального значения, бензиновый двигатель достигает при средних оборотах 3 – 4 тысячи, но бензиновый двигатель быстро может увеличить мощность и раскрутиться до 7 – 8 тыс. оборотов. Если верить выше приведенным формулам, то при таких оборотах мощность возрастает в разы.
Дизельный двигатель не обладает высокими оборотами, обычно это 3 – 5 тысяч в максимуме, тут он проигрывает бензиновым двигателям. Однако крутящий момент дизеля выше в разы, причем он доступен практически с холостого хода.
И что же лучше? Мощность или крутящий момент?
Простой пример – берем два двигателя от компании AUDI, один дизельный 2.0 TDI (мощность 140 л.с. крутящий момент – 320 Нм), другой бензиновый 2.0 FSI (мощность – 150 л.с., крутящий момент – 200 Нм.). После тестирования в различных режимах получается, что дизель в диапазоне от 1 до 4.5 тысяч оборотов, мощнее бензинового двигателя. Причем на значительные 30 – 40 л.с., поэтому не стоит смотреть только на л.с., бывает что двигатель с меньшим объемом, но с высоким крутящим моментом намного динамичнее, чем двигатель с большим объемом и низким крутящим моментом.
В итоге, чтобы закончить тему, хочу сказать, классифицировать машины, только по мощности (л.с.) двигателя не правильно. Нужно смотреть еще и на крутящий момент (Нм), запомните если крутящий момент двигателя намного выше чем у конкурента, то такой двигатель будет обладать большей динамикой.
Крутящий момент двигателя: на что влияет и почему он так важен
Многие уверены, что главной характеристикой двигателя автомобиля является мощность, которая обычно измеряется в лошадиных силах (на самом деле — в ваттах, но применительно к машинам часто используют «лошадей»). Но ведь есть еще такая характеристика как крутящий момент.
Что такое крутящий момент?
Крутящий момент – это векторная величина, определяемая как произведение радиус-вектора точки приложения силы и вектора силы. В простейшем случае – это произведение прикладываемой силы на плечо рычага, к которому она прикладывается. Единица измерения у крутящего момента – соответствующая: ньютоны на метры (Н∙м).
Звучит сложно, но попытаемся объяснить на простом примере. Представьте себе механическую мясорубку, которую нужно крутить за ручку. Так вот, в ней прикладываемая сила – это та сила, с которой вы крутите ручку. А плечо – это сама ручка. И чем она длиннее, тем выше крутящий момент при тех же ваших усилиях.
Как это всё относится к двигателю автомобиля? Очень просто. В моторе сила давления сгорающей смеси бензина и воздуха передаётся через поршень на кривошипно-шатунный механизм. Сила «берётся» из сгорания топлива, а в качестве рычага выступают детали механизма.
На что влияет крутящий момент
Крутящий момент характеризует «итоговую» тягу двигателя. Он говорит «насколько двигатель сильный», какую силу тяги может создавать. При этом надо понимать, что на колёса крутящий момент доходит уже изменённым, ведь шины связаны с мотором не напрямую, а через трансмиссию, в которой момент изменяется в зависимости от передаточного соотношения.
Крутящий момент — величина не постоянная. Момент изменяется вместе с количеством поступающей в цилиндр смеси и оборотами двигателями. Поэтому для оценки возможностей двигателя обычно используют график крутящего момента, который иллюстрирует его зависимость от оборотов.
Чем большее усилие развивает двигатель — тем лучше автомобиль разгоняется. Поэтому максимальное ускорение получается на тех оборотах, при которых момент достигает пиковых значений.
Но особенность двигателей внутреннего сгорания в том, что с ростом оборотов крутящий момент рано или поздно начинает снижаться. Решить эту проблему помогает коробка передач: при разгоне мы включаем нужную передачу, поддерживая обороты на оптимальном уровне. И поэтому так важно, чтобы двигатель на как можно большем промежутке оборотов выдавал максимальную тягу.
Крутящий момент и мощность: что важнее
Но что важнее? Крутящий момент или мощность двигателя? Чтобы ответить на этот вопрос, сначала нужно понять, что такое вообще мощность.
С точки зрения физики мощность получается путём деления совершенной работы на время, за которое работа совершилась. То есть, эта характеристика показывает не «что было сделано», а «что было сделано за определённое время». Например, перенести из пункта А в пункт Б десять ящиков можно за пять минут, а можно за сорок. Выполненная работа будет одинакова. А вот мощность — нет.
Применительно к автомобильному двигателю мощность тоже является такой же «оценочной» характеристикой. При этом, можно сказать, что работой двигателя, по сути, является… крутящий момент. Ведь работа мотора — это крутить коленвал. Следовательно, крутящий момент и мощность — величины взаимосвязанные.
Вернемся к воображаемой мясорубке. Длинная ручка обеспечивает высокий крутящий момент, то есть вы можете прокручивать, например, не обычное мясо, а замороженное. Допустим, за один оборот сквозь мясорубку проходит 10 граммов такого мяса, а если у вас получится делать 100 оборотов в минуту — на выходе получится килограмм фарша. Это и есть ваша мощность.
В автомобилях мощность мотора равняется его крутящему моменту на данных оборотах в минуту, умноженному на число этих оборотов и разделённому на определённый коэффициент. Она показывает «суммарное количество» крутящего момента, то есть, работы, совершённой двигателем за определённое время. Чем больше момент, «сила кручения» — тем больше мощность.
Отметим, что как для крутящего момента, так и для мощности существуют графики, демонстрирующие зависимость от числа оборотов. Более того, часто на графике отображаются сразу две линии: одна обозначает момент, а другая — мощность.
Вот и получается, что вопрос о том, что из этих показателей важнее — не совсем корректен. Во-первых, они взаимосвязаны. А, во-вторых, значение имеют не только сами эти показатели, но и обороты.
Крутящий момент в дизельных и бензиновых двигателях
Какой двигатель обладает большим крутящим моментом — бензиновый или дизельный? Как правило, у дизеля крутящий момент заметно выше, чем у аналогичного бензинового мотора. Причём на низких оборотах эта разница наиболее значительна. Дизель развивает хорошую тягу «сразу», чуть ли не с холостых оборотов. А бензиновый должен сперва раскрутиться.
С другой стороны, у дизельных двигателей в силу особенности конструкции меньше рабочий диапазон оборотов: когда при разгоне бензиновый двигатель продолжает раскручиваться, дизельный уже требует перехода на высшую передачу.
Значит ли это, что дизель со своим большим крутящим моментом подходит только ля грузовиков и внедорожников? Когда-то многие были в этом уверены. Однако современные дизельные двигатели отлично ведут себя на быстрых спортивных автомобилях.
Крутящий момент двигателя: что это такое
Даже тем людям, которые не очень интересуются автомобилями, у которых их никогда не было и которые не намереваются становиться их владельцами, отлично известно, что одной из основных характеристик этих транспортных средств является мощность двигателя. Ее принято измерять в лошадиных силах (несколько реже используют более «правильную» с технической точки зрения величину — киловатт), причем вполне справедливо считается, что чем выше значение этого показателя — тем лучше.
С другой стороны такая важная характеристика как крутящий момент двигателя часто остается неизвестной даже некоторым автолюбителям. И это при том, что она является, на самом деле, ничуть не менее значимой характеристикой двигателя, чем его мощность и обороты, с которыми, кстати, находится в весьма тесной и даже неразрывной взаимосвязи.
В данной статье мы попробуем объяснить, что такое крутящий момент двигателя, чем он отличается от мощности, от чего зависит и на что влияет.
Что такое крутящий момент двигателя автомобиля простыми словами
Крутящий момент и мощность двигателей ВАЗ. Как видно из графиков, максимальная мощность достигается только на максимальных оборотах, тогда как пик крутящего момента находится между 3000 и 4500 оборотов.
Чтобы ответить на этот вопрос простыми словами нужно сначала выяснить, что подразумевается под терминами «мощность», «крутящий момент», а также число оборотов. С первой из этих характеристик дело обстоит несколько проще, поскольку всем тем, кто хорошо учился в средней школе, известно, что мощность — это работа, производимая в единицу времени.
Двигатель внутреннего сгорания, потребляя топливо, преобразовывает тепловую энергию его сгорания в кинетическую, совершая при этом работу. Она заключается во вращении коленчатого вала, и этот показатель измеряется в количестве оборотов в минуту. Соответственно, от частоты, с которой в цилиндрах ДВС происходит сгорание топливной смеси, напрямую зависит и работа, которую производит двигатель, и его мощность. Зависимость эта — прямо пропорциональная.
Что же касается крутящего момента, то с ним отнюдь не все так очевидно, как с мощностью и количеством оборотов. Он является, по сути дела, величиной, производной от них и представляет собой произведение силы на плечо рычага. Поскольку сила (в данном случае та, которая возникает при сгорании топлива и воздействует на поршень) измеряется в физике в ньютонах, а длина (в данном случае — длина плеча кривошипа коленчатого вала) — в метрах, то единицей измерения крутящего момента, является Нм.
Таким образом, получается, что крутящий момент представляет собой усилие, которое развивает двигатель. Именно его значение определяет силу тяги, обеспечивающую разгон автомобиля и его движение. Следовательно, чем больше крутящий момент, тем автомобиль «резвее», что есть тем лучше его динамика. Поскольку сила, воздействующая на поршень при сгорании топлива, растет с увеличением рабочего объема двигателя, то чем он больше, тем выше крутящий момент.
Следует заметить, что в характеристиках двигателей внутреннего сгорания всегда указывается максимальная мощность, которую они способны развить. Крутящий момент определяет, как быстро она достигается, и поэтому он указывается для конкретного числа оборотов. Иными словами, он определяет, как быстро силовой агрегат «выбирает» тот потенциал мощности, который в нем заложен конструкторами. Именно поэтому, к примеру, при достаточно спокойной езде на невысоких оборотах (до 2500 об/мин) для быстрого ускорения самым предпочтительным двигателем является тот, который имеет максимальный крутящий момент именно на них.
От чего зависит величина крутящего момента двигателя
Крутящий момент двигателя зависит от целого ряда показателей, среди которых основными являются следующие:
С таким показателем, как рабочий объем двигателя, его крутящий момент, как уже было отмечено выше, при прочих равных связан прямо пропорциональной зависимостью. Это объясняется чисто математически: с ростом рабочего объема растет сила, воздействующая на поршень, и, соответственно, значение крутящего момента.
Такая же зависимость наблюдается и относительно такого фактора, как радиус кривошипа коленчатого вала. Правда, конструктивно современные двигатели внутреннего сгорания устроены таким образом, что значение этой величины можно варьировать только в весьма ограниченных пределах, так что возможности для увеличения крутящего момента за счет этого показателя у разработчиков ДВС относительно невелики.
В прямо пропорциональной зависимости величина крутящего момента двигателя находится и по отношению к рабочему давлению, создаваемому в камере сгорания. Это тоже вполне логично, поскольку чем оно больше, тем больше сила, которая давит на поршень. От его площади же величина крутящего момента зависит обратно пропорционально, поскольку с ее ростом удельное давление падает и сила, соответственно, уменьшается.
Читайте также: Роторный двигатель : принцип работы и устройство.
На что влияет крутящий момент двигателя
Если производить аналогию с человеческим организмом, то можно условно определить, что крутящий момент — это аналог силы, а мощность — это аналог выносливости. Именно от мощности двигателя внутреннего сгорания в конечном итоге зависит то, какую максимальную скорость может развить автомобиль, а от крутящего момента — то, как быстро сможет он это сделать. Именно поэтому далеко не все мощные автомобили имеют хорошую динамику разгона, и далеко не все, у которых она находится на высоком уровне, располагают очень мощными моторами.
Опытные автомобилисты отлично знают, что лучше всего выбирать для себя автомобиль с таким двигателем, показатель крутящего момента которого при работе на тех оборотах, на которых он обычно функционирует, является наилучшим. Дело в том, что это позволяет им использовать потенциал мощности ДВС в максимальной степени.
Следует заметить, что производители двигателей внутреннего сгорания всячески стремятся увеличить их крутящие моменты, причем во всем диапазоне работы моторов. Чаще всего пытаются достичь этого (и, кстати говоря, достаточно успешно) с помощью турбонаддува, управляемых фаз газораспределения (это оптимизирует процесс сгорания топливной смеси), повышения степени сжатия, использованием особых конструкций впускного коллектора и целым рядом других способов.
Читайте также: Чем отличается задний привод от переднего.
Крутящий момент двигателя и мощность, на что влияют эти показатели?
В данной статье мы рассмотрим влияние мощности и крутящего момента двигателя на динамику автомобиля, а так же принцип расчета крутящего момента.
Итак, что представляет собой мощность двигателя и на что она влияет? Для большинства автолюбителей не секрет, что чем выше мощность автомобиля (принято измерять в лошадиных силах), тем большую максимальную скорость может развивать автомобиль. Но следует помнить, что мощность развиваемая двигателем автомобиля — величина непостоянная и имеет прямую зависимость от оборотов двигателя. Если понятным языком, то при обычной езде при оборотах двигателя до 3х-4х тысяч оборотов используются далеко не все лошадиные силы имеющиеся под капотом. Т.к. пик максимальной мощности (указанной в паспорте автомобиля), на большинстве бензиновых двигателей достигается при 5500-6500 оборотов/минуту а у дизельных двигателей и вовсе при 3000-4000 об/мин. И почему то так сложилось, что в авто мире стало принятым брать за основную величину характеризующую динамические показатели автомобиля именно лошадиные силы.
И если с мощностью более менее понятно, то когда разговор заходит за крутящий момент двигателя, начинается полная неразбериха.
Давайте представим простую дорожную ситуацию, когда на небольших оборотах двигателя (2000-2500об/мин) требуется резко ускориться, например для обгона. Вот здесь как раз и вступает в силу крутящий момент и если он невелик, то при нажатии на педаль газа мы… ждем, пока автомобиль не наберет нужные обороты для динамичного ускорения. В случае же с большим показателем крутящего момента (на большинстве дизельных двигателей) динамичное ускорение при нажатии на педаль происходит незамедлительно.
Сам же крутящий момент двигателя представляет собой приложение силы на плечо рычага. Производимая сила измеряется в ньютонах, а рычаг в метрах. Отсюда и значение характеризующее крутящий момент – НюьтонМетры (Нм). Величина крутящего момента в 1Нм – означает, что сила в один Ньютон, приложена к рычагу имеющему плечо в 1 метр. В ДВС в роли рычага выступает кривошипно-шатунный механизм. Соответственно, чем более сильное толкающее воздействие оказывает на поршень воспламеняющая смесь в цилиндре, тем выше крутящий момент. В этом то как раз и кроется загадка более высокого крутящего момента дизельных двигателей в сравнении с бензиновыми. Т.к. бензиновые двигатели имеют степень сжатия в цилиндре – 9-12 Атмосфер, а дизельные 16-20 Атмосфер. Кстати моторы оснащенные нагнетателем (турбиной) обладают в первую очередь значительно более высоким крутящим моментом, т.к. турбина позволяет за счет нагнетания значительно большего количества смеси в цилиндр увеличить силу воздействия воспламеняющейся смеси на поршень.
Итак мы выяснили, что момент рождается за счет толкающей силы воздействующей на поршень, который в свою очередь передавая силу через шатун на коленвал и преобразует эту силу в крутящий момент. Суть этого процесса такова, что чем выше крутящий момент двигателя, тем быстрее двигатель набирает обороты под нагрузкой. Исходя из этого несложно понять, что именно от крутящего момента зависит динамика разгона.
Крутящий момент так же как и мощность имеет максимальные значения при конкретных оборотах двигателя. Но в данном случае более важным является не столько сама величина крутящего момента, сколько показатель оборотов, при которых момент достигается. Отсюда и разделение предпочтений автовладельцев между типами двигателей (бензиновый или дизельный).
Важно помнить, что бОльший объем двигателя так же способствует бОльшему крутящему моменту и соответственно более уверенной динамике ускорения.
Генри Форд говорил: «лошадиные силы продают автомобиль, а крутящий момент выигрывает гонки».
Крутящий момент двигателя: что это такое
Крутящий момент мотора (он же вращательный момент, или момент силы) – это векторная физическая величина, характеризующая вращательное действие силы на твёрдое тело и равная векторному произведению радиус-вектора, который проведёт от оси вращения к точке приложения силы. В физике момент силы понимается в качестве «вращающей силы». В общепринятой системе единиц единицей измерения момента силы стал Ньютон-метр (Н.м). 1 Н.м равен силе в 1 Ньютон, приложенной к рычагу в 1 метр.
Крутящий момент и лошадиная сила
Автолюбители нередко дискутируют друг с другом: чей двигатель мощнее. Но иногда и не представляют при этом, из чего складывается данный параметр. Общепринятый термин «лошадиная сила» был введён изобретателем Джеймсом Уаттом в XVIII веке. Он придумал его, наблюдая за лошадью, которая была запряжена в поднимающий уголь из шахты механизм. Он рассчитал, что одна лошадь за минуту может поднять 150 кг угля на высоту 30-ти метров. Одна лошадиная сила эквивалентна 735,5 Ватт, или 1 кВт равен 1,36 л.с.
В первую очередь, мощность любого мотора оценивают в лошадиных силах, и лишь потом вспоминают о крутящем моменте. Но эта тяговая характеристика тоже даёт представление о конкретных тягово-динамических возможностях автомобиля. Крутящий момент является показателем работы силового агрегата, а мощность – основным параметром выполнения этой работы. Эти показатели тесно связаны друг с другом. Чем больше производится двигателем лошадиных сил, тем больше и потенциал крутящего момента. Реализуется этот потенциал в реальных условиях через трансмиссию и полуоси машины. Соединение этих элементов вместе и определяет, как именно мощность может переходить в крутящий момент.
Простейший пример – сравнение трактора с гоночной машиной. У гоночного болида лошадиных сил много, но крутящий момент требуется для увеличения скорости через редуктор. Чтобы такая машина двигалась вперёд, надо совсем немного работы, потому что основная часть мощности используется для развития скорости.
Что касается трактора, то у него может быть мотор с таким же рабочим объёмом, который вырабатывает столько же лошадиных сил. Но мощность в этом случае используется не для развития скорости, а для выработки тяги (См. тяговый класс). Для этого она пропускается через многоступенчатую трансмиссию. Поэтому трактор не развивает высоких скоростей, зато он может буксировать большие грузы, пахать и культивировать землю, и т.д.
В двигателях внутреннего сгорания сила передаётся от газов сгорающего топлива поршню, от поршня – передаётся на кривошипный механизм, и далее на коленчатый вал. А коленвал, через трансмиссию и приводы, раскручивает колёса.
Естественно, крутящий момент двигателя не постоянен. Он сильней, когда на плечо действует бо́льшая сила, и слабей – когда сила слабнет или перестаёт действовать. То есть, когда водитель давит на педаль газа, то сила, воздействующая на плечо, повышается, и, соответственно увеличивается крутящий момент двигателя.
Мощность обеспечивает преодоление всевозможных сил, которые мешают двигаться автомобилю. Это и сила трения в двигателе, трансмиссии и в приводах автомобиля, и аэродинамические силы, и силы качения колёс и т.д. Чем больше мощность, тем большее сопротивление сил машина сможет преодолеть и развить большую скорость. Однако мощность – сила не постоянная, а зависящая от оборотов мотора. На холостом ходу мощность одна, а на максимальных оборотах – совершенно другая. Многими автопроизводителями указывается, при каких оборотах достигается максимально возможная мощность автомобиля.
Зачастую водитель сталкивается с такими ситуациями, когда требуется придать автомобилю значительное ускорение для выполнения необходимого маневра. Прижимая педаль акселератора в пол, он чувствует, что автомобиль ускоряется слабо. Для быстрого ускорения нужен мощный крутящий момент. Именно он и характеризует приёмистость автомобиля.
Основную силу в двигателе внутреннего сгорания вырабатывает камера сгорания, в которой воспламеняется топливно-воздушная смесь. Она приводит в действие кривошипно-шатунный механизм, а через него – коленчатый вал. Рычагом является длина кривошипа, то есть, если длина будет больше, то и крутящий момент тоже увеличится.
Однако увеличивать кривошипный рычаг до бесконечности невозможно. Ведь тогда придётся увеличивать рабочий ход поршня, а вместе с ним и размеры двигателя. При этом уменьшатся и обороты двигателя. Двигатели с большим рычагом кривошипного механизма можно применить только лишь в крупномерных плавательных средствах. А в легковых автомашинах с небольшими размерами коленчатого вала не поэкспериментируешь.
Физические определения мощности и крутящего момента двигателя
Из курса физики за девятый класс нам известно, что крутящий момент М равняется произведению силы F, прикладываемой к рычагу длиной плеча L. Высчитывается он по формуле: М = F * L.
Определение мощности мотора и понимание данного параметра, сложившееся в науке, звучит следующим образом: это физическая величина, которая характеризует работу двигателя, выполняемую им за определённое время. То есть, мощность показывает, как быстро машина, имеющая определённую массу, сможет преодолеть определённое расстояние. Чем выше мощность, тем большую максимальную скорость разовьёт автомобиль при его неизменной снаряжённой массе. В классической физике мощность измеряют в ваттах или киловаттах, а лошадиная сила является внесистемной единицей измерения.
Понимание крутящего момента сложнее. Крутящим моментом двигателя является качественный показатель, который характеризует силу вращения коленчатого вала мотора. Рассчитывается он как произведение силы, приложенной к поршню, на плечо (т.е. расстояние от центра оси вращения коленвала до места крепления поршня (шатунной шейки). Крутящий момент напрямую зависит от силы давления газов в цилиндре на поршень, а также от рабочего объёма мотора и от степени сжатия топливно-воздушной смеси в цилиндрах. Значительно более высоким крутящий момент получается у дизельных двигателей – как раз потому, что у них чрезвычайно высока степенью сжатия смеси солярки и воздуха в камерах сгорания.
Высокий крутящий момент двигателя даёт автомашине лучшую динамику разгона, уже при низких оборотах вращения коленчатого вала, существенным образом увеличивает тяговые характеристики мотора: повышает грузоподъёмность машины и её проходимость.
Своего наибольшего значения крутящий достигает при определённых оборотах. Моторам бензиновым оборотов требуется больше, чем дизелям. По сути, мощность двигателя является вторичной рабочей характеристикой мотора, которая является производной крутящего момента. Она линейно зависима от частоты вращения коленвала: чем обороты выше, тем больше и мощность мотора (естественно, до определённых пределов).
Крутящий момент тоже увеличивается при увеличении оборотов двигателя. Но, достигнув своего наивысшего значения (при определённой частоте вращения коленчатого вала), его показатели начинают понижаться, уже вне зависимости от дальнейшего прироста оборотов.
Как изменение крутящего момента влияет на динамику машины
Чтобы обеспечить как можно более высокие динамические характеристики машины, автопроизводителями разрабатываются такие силовые агрегаты, которые обладают максимальным крутящим моментом в более широком диапазоне оборотов мотора. Высокий крутящий момент характерен для дизелей, а также для моторов многоцилиндровых и турбированных.
Чтобы реально оценить роль мощности и крутящего момента при формировании динамических характеристик машины, требуется учесть следующее:
Таким образом, вне зависимости от мощности двигателя, разгонная динамика машины, его способность без проблем преодолевать подъёмы всецело зависят от того, каков максимальный крутящий момент. Чем больший крутящий момент передастся на ведущие колёса, и чем шире диапазон оборотов мотора, в котором он будет достигнут, тем увереннее автомобиль будет ускоряться и преодолевать непростые участки дорог.
Необходимо заметить, что прямое сравнение характеристик конструкционно идентичных, но имеющих различные крутящие моменты двигателей, будет иметь смысл только при одинаковых параметрах и трансмиссии тоже – когда коробки переключения передач будут обладать схожими передаточными отношениями. Если же эти параметры будут разными, то и сравнивать крутящие моменты и возможности двигателей нет практического смысла.
Крутящий момент у бензиновых и дизельных моторов
Бензиновые двигатели отличаются не самым большим крутящим моментом. Своего наибольшего значения крутящий момент бензинового двигателя достигает на оборотах не менее чем 3-4 тыс. об/мин. Однако бензиновый двигатель быстро сможет увеличить мощность и раскрутиться до 7-8 тыс. об/мин. При таких сверхвысоких оборотах мощность возрастает в разы.
Дизельный двигатель не отличается высокими оборотами. Обычно это 3-5 тыс. об/мин максимум, и тут он бензиновым моторам проигрывает. Однако крутящий момент дизельного двигателя выше в разы, и доступным он становится очень быстро, практически с холостого хода.
В качестве конкретного примера, можно вспомнить тесты двух двигателей от фирмы Ауди – один дизельный: 2.0 TDI мощностью 140 л.с. и крутящим моментом 320 Н.м, а второй бензиновый: 2.0 FSI мощностью 150 л.с. и крутящим моментом 200 Н.м. По итогам контрольной прогонки в различных режимах получается, что дизель на целых 30-40 л.с. мощнее бензинового двигателя в диапазоне от 1 до 4,5 тыс. оборотов. Поэтому и не сто́ит смотреть только на лошадиные силы. Бывает, что мотор с меньшим рабочим объёмом, но с высоким крутящим моментом показывает себя намного динамичнее, чем двигатель с большим рабочим объёмом, но низким крутящим моментом.
В технических характеристиках, которые указываются для каждого автомобиля и его двигателя, показатель максимального крутящего момента всегда указывается в сочетании с величиной оборотов, при которых такой крутящий момент может быть достигнут. При этом обычно считается: если максимальный крутящий момент может быть достигнут на оборотах до 4,5 тыс. об/мин., то такой двигатель можно назвать низкооборотным; а если более 4,5 тыс. об/мин – то высокооборотным.
При малом количестве оборотов в область сгорания поступает незначительное количество воздушно-топливной смеси за единицу времени, поэтому крутящий момент и мощность невелики. Увеличивая обороты, количество топливно-воздушной смеси (а вслед за ним и мощность, и крутящий момент) возрастают. Достигая значительных параметров, мощность начинает снижаться из-за механических потерь на трение механизмов; инерционных потерь; от недостаточного нагнетания воздуха (именуемого кислородным голоданием).
Из соображений обеспечения максимальных количеств поступающего воздуха в камеру сгорания даже на незначительных оборотах двигателя применяются системы турбированного наддува с электронным регулированием. Применяя такие системы турбонаддува, можно обеспечивать равномерность характеристик крутящего момента в широком диапазоне оборотов двигателя.
Какие можно сделать выводы по вышесказанному
Оценивая эксплуатационные параметры автомобиля и непосредственно рабочие характеристики его мотора, величина крутящего момента будет обладать большим приоритетом, чем мощность. Среди двигателей, которые имеют примерно одинаковые конструктивные и рабочие параметры, более предпочтительными будут те, у которых крутящий момент выше.
Для обеспечения лучшей динамики разгона машины и обеспечения оптимальных тяговых свойств двигателя, частоту вращения коленчатого вала надо поддерживать в том диапазоне значений, при которых крутящий момент может достичь пиковых своих показателей.
В итоге, можно сделать вывод о том, что классифицировать и сравнивать машины только по мощности (лошадиных силам) двигателя не совсем правильно. Необходимо обращать особенное внимание ещё и на крутящий момент (Н.м). Если крутящий момент двигателя значительно выше, чем у аналогичного или близкого по ТТХ конкурента, то такой мотор будет обладать бо́льшей динамикой.
Для движения в городском ритме лучше всего подходят низкооборотные моторы с турбонаддувом. Если же есть желание посоперничать в скоростях на трассе, то лучше выбрать автомобиль с высокооборотным силовым агрегатом.
Способы прироста в крутящем моменте двигателя
Величину, которая необходима для крутящего момента той или иной модели автомобиля, определяют инженеры ещё на предварительном этапе конструкторской разработки мотора. От неё зависят и другие элементы автомобиля: его подвеска, тормозное и рулевое управление, аэродинамика. Поэтому, прежде чем приступать к самостоятельному форсированию двигателя, важно убедиться, что машина не развалится от умощнения двигателя.
Способов увеличения крутящего момента и, вместе с ним, мощности двигателя, может быть много:
Однако принудительное увеличение крутящего момента и мощности двигателя в значительной степени уменьшает ресурс его работы.

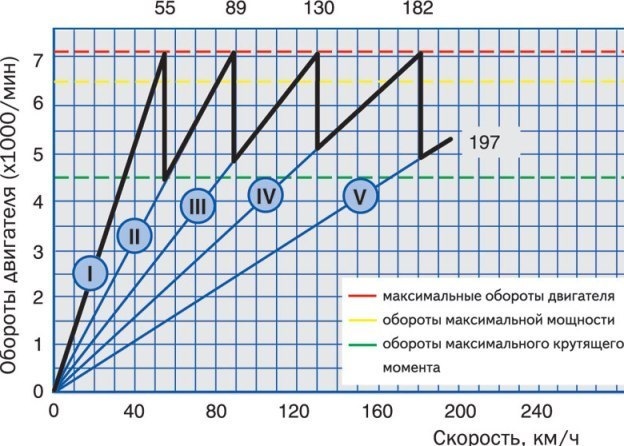

Как правильно разгоняться, используя максимальный крутящий момент
Для этого важно уметь работать с коробкой передач. Для максимального разгона надо переключаться так, чтобы обороты упали примерно на пик крутящего момента либо выше него, но чтобы оставался запас по увеличению оборотов – разгон больше оборотов максимальной мощности будет проходить медленней. Идеальным вариантом на обычных машинах можно назвать разгон «от пика момента до пика мощности». В тоже время, на двигателях современных автомобилей электроника просто не даст «перекрутить» мотор более его пика мощности – произойдёт «отсечка».
Крутящий момент или мощность – развеиваем мифы
Крутящий момент или мощность – развеиваем мифы.
Приветствуем всех автолюбителей! Ни раз многие из нас сталкивались со спорами что же важнее мощность или крутящий момент. Кто то даже приводит высказывание якобы Генри Форда: «Лошадиные силы продают автомобиль, а крутящий момент выигрывает гонки» Кто то говорит, что крутящий момент влияет на разгон, а мощность на максимальную скорость, а некоторые наоборот считают, что исключительно мощность важна.
В этой статье мы максимально подробно и досконально разберем все аспекты, раз и на всегда закроем десятки мифов и домыслов.
Что такое крутящий момент?
Это произведение силы на плечо рычага, к которому она приложена. Сила измеряется в Ньютонах, а плечо рычага в метрах – Нм. 1 Нм равняется силе в 1 Ньютон, которая приложена к рычагу в 1 метр. 1 килограмм силы (1кгс) равен 9.8 Н.
Нужно понимать, что крутящий момент развивает все, что крутится и к нему прикладывается сила: Вы закручиваете гайки на колесе – наступая на гаечный ключ длинной 40 см (0.4 метра) всем телом 80 кг — создаете крутящий момент 0.4*80=32кг*м или 313.6 Нм.
Велосипедист весом 90кг, давящий всем весом на педаль с рычагом 35 см, развивает 0.35*90 = 31,5 кг*м = 308,7 Нм – Да да, крутящий момент велосипедиста – 300Нм! Как у трехлитрового атмосферного мотора!
Но, прежде чем дать понятие мощности, нужно еще ввести одну переменную – обороты в минуту.
Вернемся к велосипедисту и его 300Нм крутящего момента. Нам нужно понять на каких оборотах он может поддерживать этот момент. Как правило это около 1 вращения педалей в секунду. То есть 60 об/мин. Значит 300Нм при 60 об/мин.
Так же и многие производители указывают характеристики своих ДВС – например 250Нм при 4000об/мин. Но теперь становится не понятно — какой двигатель будет быстрее разгонять автомобиль: у которого 250Нм при 4000 об/мин или у которого 200Нм при 6000 об/мин. Как сравнить?
Очень просто — достаточно привести обороты коленчатого вала к одному знаменателю с помощью редуктора:
250Нм при 4000 об/мин, ставим понижающий вдвое редуктор и получаем 500Нм при 2000 об/мин (обороты понижаются вдвое, крутящий момент возрастает вдвоем, потерей на редукторе пренебрегаем)
200Нм при 6000 об/мин, ставим понижающий втрое редуктор и получаем 600Нм при 2000 Об/мин. Теперь четко можно сравнить эти два мотора:
250Нм при 4000 об/мин — > 500Нм при 2000 об/мин
200Нм при 6000 об/мин — > 600Нм при 2000 об/мин
то есть второй мотор на 20% «мощнее» первого, что на первый взгляд далеко не очевидно. Но не дело же каждый раз заниматься подбором «редукторов», чтобы честно сравнить крутящий момент моторов. Чтобы этим не заниматься и придумали понятие мощности для ДВС.
Итак, мощность для ДВС — это крутящий момент, умноженный на обороты, на которых он достигается, деленный на константу 9550. Результат мы получаем в киловаттах. Для того чтобы сразу получать результат в лошадиных силах нужно 9550 разделить на 1.36 – 7022. Или P(л.с.)=M(Нм)*N(об/мин)/7022.
Посчитаем сразу мощность велосипедиста:
(300Нм*60об/мин)/7022 = 2,56 лошадиные силы при 60 об/мин. Не густо. На деле еще меньше, потому что давить педали полным весом с частотой 1 об/мин не так просто)
Вернемся к нашим ДВС:
250Нм при 4000 об/мин – (250*4000)/7022 = 142.2 л.с.
200Нм при 6000 об/ мин – (200*6000)/7022 = 170.8 лс.
Это означает, что двигатель с бОльшей максимальной мощностью будет иметь и бОльший крутящий момент, при уравнивании частоты вращения выходного вала. Это аксиома.
Для закрепления приведем пример дизельного двигателя трактора (700Нм при 1300об/мин) и мотоцикла (110Нм при 13000об/мин):
(700Нм*1300 об/мин)/7022 = 129.5 л.с. — трактор
(110Нм*13000 об/мин)/7022 = 203 л.с. — мотоцикл.
На всякий случай проверим с помощью старой схемы с редукторами — поставим понижающий в 10 раз редуктор на мотоцикл — 110Нм при 13000об/мин превратятся в 1100Нм при 1300об/мин — крутящий будет гораздо больше чем у трактора. И да двигатель мотоцикла будет тянуть бОльший груз и быстрее разгонять трактор если его туда поставить.
На этом можно было бы заканчивать статью, если бы было все так просто. Дело в том, что мы рассчитали мощность и момент лишь в одной конкретной точке – а именно 60 об/мин, 4000 и 6000 об/мин соответственно.
У современных бензиновых моторов рабочий диапазон как правило от 800 до 6500 об/мин и в каждой точке двигатель будет обладать уникальной парой мощность/крутящий момент.
Можно наглядно посмотреть на график с диностенда – взять любую точку мощности при об/мин и посчитать крутящий момент, или наоборот с помощью формулы указанной выше. Так собственно и работает диностенд.
Тут возникает вопрос – если у ДВС максимальный крутящий момент скажем 200Нм при 5000об/мин, почему тогда максимальная мощность аж на 6400 об/мин, а не при тех же 4500 об/мин?
На первый взгляд многим будет не понятно, для этого приведем пример все того же ДВС 200Нм при 5000об/мин. Посчитаем мощность — (200*5000)/7022 = 142.4 л.с.
А теперь двинемся дальше по оборотам на 20% — до 6000 об/мин. Допустим у нас крутящий момент упал с 200Нм до 190Нм, итого получаем 190Нм при 6000об/мин – вырастит ли мощность – давай посчитаем – 190*6000/7022= 162.3 л.с. Выросла!
А все потому, что обороты выросли на 20%, а крутящий момент упал на 5%, как итог мощность выросла на 14%.
А если мы пойдем еще дальше: например сдвинемся еще на 10% оборотов – 6600, а крутящий момент упадет на 12% — до 167 Нм, тогда получим – 167*6600/7022 = 157.1 л.с Именно поэтому повторимся: максимальная мощность растет до тех пор, пока крутящий момент падает медленнее чем растут обороты.
Отсюда следует, что точку максимальной мощности можно так же назвать точкой максимального приведенного крутящего момента, именно в этой точке будет максимальный крутящий момент у мотора на выходном валу.
Так же отсюда следует, что крутящий момент – величина относительная, и не подлежит сравнению между собой на прямую, в то время как мощность – абсолютная и 150 л.с. при 6000 об/мин, это тоже самое что 150 лс при 3500 об/мин.
Сразу же можно дать ответ на вопрос – почему вариаторные коробки передач в режиме максимального разгона всегда держат обороты в районе максимальной мощности, а не, например максимального крутящего момента. Ответ прост и написан выше – потому, что именно в этой точке, на колесах будет максимальный крутящий момент при заданной скорости, для обеспечения максимального ускорения.
Поэтому когда вам говорят у меня 150 сил и «аж 400 момента», не пугайтесь, это просто дизель, у которого момент на очень низких оборотах. Эксплуатировать такой автомобиль в условиях города очень комфортно, НО именно мощность выигрывает гонки, мощность разгоняет автомобиль и от мощности зависит максимальная скорость 😉
Наша страница на DRIVE2:
Комментарии 184
жирный лайк, я уже лет десять воюю с адептами крутящего момента, который верят что рулит момент в гонках, и постят эту чушь всюду.
Что тут за холивар? Чип тюних это для бедных, которые не могут купить себе мускул-кар)
Так, да не так. Каждый из двигателей обладает своими уникальными характеристиками.
Так на 100 куб.см объёма мотора у бензинового атмосферного приходится примерно 7,5 л.с. и 10 Нм, бензинового турбированного 10 л.с. и 15 Нм, у турбодизеля 10 л.с. и 20Нм (не форсированные моторы).
Для того чтобы понять оптимальный для мотора диапазон оборотов следует привести график мощности и крутящего момента мотора к единому знаменателю-по вертикальной оси в масштабе соотношения максимального момента к максимальной мощности именно для этого двигателя.
В точке пересечения кривых момента и мощности( момент падает, мощность растёт) ориентировочно и находится та величина оборотов двигателя переходить которую не имеет смысла.
Это всегда меньше оборотов при которых достигается максимальная мощность.
с чего это не имеет смысла? у меня вот макимальный момент на 5600 об/мин, а максимальная мощность на 7400, когда мне нужно макимальное ускорение я держу мотор в диапазоне 6-8 тысяч и смысл есть!
Почитайте если интересно:www.drive2.ru/b/623695223150615990/
Потом для мотора на своей машинке график мощности и момента скорректируйте, на нём всё станет понятным.
Здравствуйте! Возник такой вопрос. Машина Сценик 2, 1.9dci f9g812, 120 л/с. При проверке блока ЭБУ двигателя диагностическим прибором, при заглушенном двигателе, с включенным зажиганием в пункте «крутящий момент», показания не нулевые, хотя в технической ноте на двигатель при диагностике должен быть «0», что и логично. Так почему у меня показания не нулевые. Ошибок нет по ЭБУ. Что может какой датчик неверно работает?! Заранее спасибо!
Добрый вечер. К сожалению мы не занимаемся такими автомобилями
Бл… Итак все плохо понимал но как то представлял для себя по своему что хороший кр. Момент это хорошо.
Щас вообще не понятно. Но тачка с хорошим кр. моментом едет быстреп и ускорение особено. Даже если л.с. одинаковые почти
Чего?)) Плаваешь ты братан конкретно 😂😂 советую те разобраться, что значит понизить в два раза скорость вращения и что произойдет с моментом))) а то у тебя и момент вырос в два раза и обороты в два😂😂😂 редуктор поставил и в четыре раза мощность увеличил что-ли? Я в шоке откуда такие люди берутся когда сам 2+2 сложить не могут, но свои пять копеек вставляют)))
Короче, чо-т я фигню написал реально.)
Но у автора неточность, из-за которой я и влип: нужно уточнить, что 2000 об. будет на выходном валу редуктора.
Я-то пишу с мыслью, что нам на выходном нужно иметь те же 4000 об., значит, мотор нужно крутить на 8000.)
Было бы, если бы не было ошибок в расчетах.
Да и в понятийном смысле там много бреда, и в логике. Есть некоторые правильные идеи, но они тонут в ошибках.
Так кто нулячего в коменты пустил?)))
Так кто нулячего в коменты пустил?)))
тоже когда пробовал разобраться в вопросе, статью написал: www.drive2.ru/b/585162013521495774/ вывод получился тот же самый: важна мощность, вернее, отношение массы авто к мощности
Хорошее пояснение. А то реально этот пример с мотоциклом и трактором ставит в тупик… Вроде и моменты, и мощности, все к единым единицам измерения уже приведено, а все равно толку не много в плане сравнения выходит… Остается только разгоны в скоростных интервалах разве сравнивать… Секунды же уже точно не надо ни куда переводить и интерпретировать)))
Про мощность и крутящий момент…
Вот, меня часто спрашивают про мощность двигателя, когда узнают его объём, а потом очень сильно удивляются, узнав, что почти шести литровый мотор имеет мощность всего 185 лошадей… А давайте разберемся… Может есть еще какой-либо важный параметр.
В официальных описаниях технических характеристик силовых агрегатов, параллельно с указанием мощности, обязательно приводится значение крутящего момента. Понятие мощности двигателя и понимание этого параметра, как правило, не вызывает сложностей – это физическая величина, характеризующая работу двигателя, выполняемую за единицу времени. То есть, мощность показывает, как быстро сможет автомобиль, имеющий определенную массу, преодолеть заданное расстояние. Чем больше мощность, тем больше максимальная скорость при неизменной снаряженной массе.
Мощность измеряется в ваттах или киловаттах (кВт), а также в лошадиных силах. Стоит отметить, что «лошадиная сила» – это внесистемная единица измерения (1 лошадиная сила = 735,5 Вт или 1 кВт = 1,36 л. с.).
Что такое крутящий момент двигателя
Несколько по-иному обстоит ситуация с пониманием крутящего момента, но, зная основные законы физики и базовое устройство силового агрегата, можно без труда прояснить это понятие. Крутящий момент двигателя – это качественный показатель, характеризующий силу вращения коленчатого вала. Этот параметр рассчитывается как произведение силы, приложенной к поршню, на плечо (расстояние от центральной оси вращения коленчатого вала до места крепления поршня (шатунной шейки)). Крутящий момент измеряется в ньютонах на метр (Нм).
Крутящий момент на коленчатом валу, как следует из вышеприведенной формулы, зависит от силы давления газов на поршень, а также от рабочего объема двигателя и степени сжатия топливной смеси в цилиндрах. Кстати сказать, значительно более высокий крутящий момент дизельных двигателей, по сравнению с аналогичными по объему бензиновыми моторами, объясняется чрезвычайно высокой степенью сжатия смеси дизельного топлива и воздуха в камерах сгорания (бензиновые — примерно 10:1, дизельные – около 20:1).
Высокий крутящий момент двигателя обеспечивает автомобилю отличную динамику разгона уже при низких оборотах вращения коленчатого вала, существенно увеличивает тяговые характеристики силового агрегата – повышает грузоподъемность авто и его проходимость.
Максимальное значение крутящего момента двигатель внутреннего сгорания достигает при определенных оборотах. У бензиновых моторов этот показатель более высокий, чем у «дизелей».
Мощность или крутящий момент — что важнее?
Графики мощности и крутящего момента двигателя Ford Focus STЕсли провести сравнительную оценку двух рабочих характеристик двигателя – мощности и крутящего момента, то очевидными становятся следующие факты:
крутящий момент на коленчатом валу – основной параметр, характеризующий работу силового агрегата;
мощность двигателя – это вторичная рабочая характеристика мотора, которая, по своей сути, является производной крутящего момента;
зависимость мощности от крутящего момента выражается отношением: Р = М*n, где Р – мощность, М – крутящий момент, n – количество оборотов коленчатого вала в минуту;
мощность двигателя линейно зависима от частоты вращения коленчатого вала: чем выше обороты, тем больше мощность мотора (естественно, до определенных пределов);
крутящий момент также увеличивается при повышении оборотов двигателя, но достигнув своего максимального значения (при определенной частоте вращения коленчатого вала), его показатели снижаются, независимо от дальнейшего увеличения оборотов (график зависимости крутящего момента от частоты вращения двигателя имеет вид перевернутой параболы).
Мощность двигателя и крутящий момент
Двигатель внутреннего сгорания (ДВС) это устройство, в котором химическая энергия топлива, сгорающего в рабочей зоне, преобразуется в механическую работу.
Возгорание топлива в цилиндре (6) приводит к перемещению поршня (7), что, в свою очередь, приводит к проворачиванию коленчатого вала.
Циклы расширения и сжатия в цилиндрах приводят в действие кривошипно-шатунный механизм, который, в свою очередь, преобразует возвратно-поступательное движение поршня во вращательное движение коленчатого вала.
Из чего состоит двигатель и как он работает:
Под широкоупотребимым термином «обороты двигателя» имеется в виду количество оборотов коленчатого вала в единицу времени (в минуту).
И мощность, и крутящий момент — величины не постоянные, они имеют сложную зависимость от оборотов двигателя. Эта зависимость для каждого двигателя выражается графиками, подобными нижеследующему:
Производители двигателей борются за то, чтобы максимальный крутящий момент двигатель развивал в как можно более широком диапазоне оборотов («полка крутящего момента была шире»), а максимальная мощность достигалась при оборотах, максимально приближенных к этой полке.
Чем выше мощность, тем большую скорость развивает авто
Мощность — это отношение работы, выполняемой за некоторый промежуток времени, к этому промежутку времени. При вращательном движении мощность определяется как произведение крутящего момента на угловую скорость вращения.
Мощность двигателя последнее время все чаще указывают в кВт, а ранее традиционно указывали в лошадиных силах.
Как видно на приведенном выше графике, максимальная мощность и максимальный крутящий момент достигаются при различных оборотах коленвала. Максимальная мощность у бензиновых двигателей обычно достигается при 5-6 тыс. оборотов в минуту, у дизельных — при 3-4 тыс. оборотов в минуту.
График мощности для дизельного двигателя:
Крутящий момент характеризует способность ускоряться и преодолевать препятствия
Крутящий момент (момент силы) — это произведение силы на плечо рычага. В случае кривошипно-шатунного механизма, данной силой является сила, передаваемая через шатун, а рычагом — кривошип коленчатого вала. Единица измерения — Ньютон-метр.
Иными словами, крутящий момент характеризует силу, с которой будет вращаться коленвал, и насколько успешно он будет преодолевать сопротивление вращению.
На практике высокий крутящий момент двигателя будет особенно заметен при разгонах и при передвижении по бездорожью: на скорости машина легче ускоряется, а вне дорог — двигатель выдерживает нагрузки и не глохнет.
Для большего практического понимания важности крутящего момента приведем несколько примеров на гипотетическом двигателе.
Даже без учета максимальной мощности, по графику, отражающему крутящий момент, можно сделать некоторые выводы. Разделим количество оборотов коленчатого вала на три части — это будут низкие обороты, средние и высокие.
На графике слева представлен вариант двигателя, который имеет высокий крутящий момент на низких оборотах (что равносильно высокому крутящему моменту на малых скоростях) — с таким двигателем хорошо ездить по бездорожью — он «вытянет» из любой трясины. На графике справа — двигатель, у которого высокий крутящий момент на средних оборотах (средних скоростях) — этот двигатель рассчитан для использования в городе — он позволяет достаточно резво ускоряться от светофора до светофора.
Следующий график характеризует двигатель, который обеспечивает хорошее ускорение даже на высоких скоростях — с таким двигателем комфортно на трассе. Замыкает графики универсальный двигатель — с широкой полкой — такой двигатель и из болота вытянет, и в городе позволяет хорошо ускоряться, и на трассе.
Крутящий момент отвечает за способность ускоряться и преодолевать препятствия,
мощность ответственна за максимальную скорость автомобиля,
а обороты двигателя все усложняют, так как каждому значению оборотов соответствует свое значение мощности и крутящего момента.
А вцелом все выглядит так:
— высокий крутящий момент на низких оборотах дает автомобилю тягу для передвижения по бездорожью (таким распределением сил могут похвастать дизельные двигатели). При этом мощность может стать уже вторичным параметром — вспомним, хотя бы, трактор Т25 с его 25 л.с.;
— высокий крутящий момент (а лучше — «полка крутящего момента) на средних и высоких оборотах дает возможность резко ускоряться в городском потоке или на трассе;
— высокая мощность двигателя обеспечивает высокую максимальную скорость;
— низкий крутящий момент (даже при высокой мощности) не позволит реализовать потенциал двигателя: имея возможность разогнаться до высокой скорости, автомобиль будет достигать этой скорости невероятно долго.
Современный двигатель: мощность или крутящий момент?
Уже более века двигатели внутреннего сгорания используются практически во всех областях транспорта. Они являются «сердцем» автомобиля, трактора, тепловоза, корабля, самолёта и за последние тридцать лет стали представлять собой своеобразный сплав последних достижений науки и техники. Для нас уже привычными стали такие термины, как МОЩНОСТЬ и КРУТЯЩИЙ МОМЕНТ и являются необходимым критерием оценки силовых возможностей двигателя. Но на сколько правильно Вы можете оценить потенциал двигателя, имея перед глазами лишь скупые цифры с техническими данными автомобиля? Надеюсь, Вы не станете целиком полагаться на заверения продавца автосалона, что мотор приобретаемого Вами авто достаточно мощный и полностью Вас удовлетворит? Для того, чтобы потом не пожалеть о не выгодном приобретении прошу ознакомиться с нижеизложенным.
С давних времён для строительства, перемещения грузов, а так же транспортировки людей человечество использовало всевозможные механизмы и устройства. С изобретением более чем 10 тыс. лет назад ЕГО ВЕЛИЧЕСТВА КОЛЕСА, теория механики претерпела серьёзные изменения. Изначально, роль колеса сводилась только к банальному уменьшению сопротивления (силы трения) и переводу силы трения в качение. Конечно, катить круглое гораздо приятней, чем тащить квадратное! Но качественное изменение способа применения колеса произошло намного позднее благодаря появлению другого гениального изобретения ― ДВИГАТЕЛЯ! Отцом парового локомотива, чаще называют Джорджа Стивенсона, который построил в 1829 году свой знаменитый паровоз «Ракета». Но ещё в 1808 году англичанин Ричард Тревитик демонстрирует одно из самых революционных изобретений в истории первый паровоз. Но к нашей всеобщей радости Тревитик сначала построил паровой автомобиль для уличного движения, а затем уж только пришел к мысли o паровозе. Таким образом, автомобиль является в некотором роде прародителем паровоза. К сожалению судьба первооткрывателя Ричард Тревитика, как впрочем, многих инженеров, но не коммерсантов сложилась печально. Он разорился, долго жил на чужбине, и умер в нищете. Но не будем о грустном…
Наша задача ― понять, что такое крутящий момент и мощность двигателя, и она значительно упростится, если вспомнить устройство паровоза. Кроме пассивного преобразователя трения из одного вида в другой, колесо стало выполнять еще одну задачу — создавать движущую (тяговую) силу, то есть, отталкиваясь от дороги, приводить в движение экипаж. Давление пара действует на поршень, тот, в свою очередь, давит на шатун, последний проворачивает колесо, создавая КРУТЯЩИЙ МОМЕНТ. Вращение колеса под действием крутящего момента вызывает появление пары сил. Одна из них — сила трения между рельсом и колесом — как бы отталкивается от рельса назад, а вторая — та самая искомая нами СИЛА ТЯГИ через ось колеса передается на детали рамы паровоза. На примере паровоза заметно, что чем больше давление пара, действующее на поршень, а через него — на шатун, тем большая сила тяги будет толкать его вперед. Очевидно, изменяя давление пара, диаметр колеса и положение точки крепления шатуна относительно центра колеса, можно менять силу и скорость паровоза. То же самое происходит в автомобиле.
Разница в том, что все преобразования сил осуществляются непосредственно в самом двигателе. На выходе из него мы имеем просто вращающийся вал, то есть, вместо силы, толкающей паровоз вперёд, здесь мы получаем круговое движение вала с определенным усилием ― КРУТЯЩИМ МОМЕНТОМ. А МОЩНОСТЬ, развиваемая двигателем, ― это его способность вращаться как можно быстрее, одновременно создавая при этом на валу крутящий момент. Затем вступает в действие силовая передача автомобиля (трансмиссия), которая этот крутящий момент изменяет так, как нам нужно, и подводит к ведущим колесам. И только в контакте между колесом и дорожным покрытием крутящий момент снова «выпрямляется» и становится тяговой силой.
Очевидно, что тяговую силу предпочтительно иметь наибольшую. Это обеспечит нужную интенсивность разгона, способность преодолевать подъемы и перевозить больше людей и груза.
В технической характеристике автомобиля есть такие параметры, как число оборотов двигателя при максимальной мощности и максимальном крутящем моменте и величина этой мощности и момента. Как правило, они измеряются соответственно в оборотах в минуту (мин־¹), киловаттах (кВт) и ньютонометрах (Нм). Необходимо уметь правильно понимать внешнюю скоростную характеристику двигателя.
Это графическое изображение зависимости мощности и крутящего момента от оборотов коленчатого вала. Наиболее показательной является форма кривой крутящего момента, а не его величина. Чем раньше достигается максимум и чем более полого кривая падает по мере увеличения оборотов (то есть мотор имеет неизменную тягу), тем правильнее спроектирован и работает двигатель. Однако получить двигатель, обладающий достаточным запасом мощности, высокими оборотами да еще и стабильным КРУТЯЩИМ МОМЕНТОМ в широком диапазоне оборотов, непросто. Именно на это направлены применение наддува различных систем, электронного регулирования впрыска топлива, переменные фазы газораспределения, настройка выпускной системы и ряд других мероприятий.
Давайте рассмотрим пример. Вам предстоит преодолеть подъем, а увеличить скорость движения (разогнать автомобиль перед подъемом) нельзя из-за дорожной обстановки. Для сохранения темпа движения потребуется увеличить силу тяги. Тут часто возникает ситуация, которая выглядит так, добавление газа не даёт прироста силы тяги. Это вызывает снижение скорости, а значит, и оборотов двигателя, сопровождающееся дальнейшим уменьшением силы тяги на ведущих колесах.
Так что же делать? Как поддержать большую тяговую силу при малой скорости движения, если двигатель «не тянет», то есть, не обеспечивает достаточный КРУТЯЩИЙ МОМЕНТ? Вступает в действие трансмиссия. Вы вручную, или автоматическая коробка передач самостоятельно, измените передаточное число так, чтобы сила тяги и скорость движения находились в оптимальном соотношении. Но это дополнительные неудобства в управлении автомобилем. Напрашивается вывод: было бы лучше, если бы двигатель сам приспосабливался к работе в таких ситуациях. Например, вы въезжаете на подъем. Сила сопротивления движению автомобиля возрастает, скорость падает, но силу тяги можно добавить, просто сильнее нажав на педаль газа. Автомобильные конструктора для оценки этого параметра используют термин «ЭЛАСТИЧНОСТЬ ДВИГАТЕЛЯ».
ТЕХ. ДАННЫЕ
АВТОМОБИЛИ
Характеристика
Audi A6 2.0T
BMW 523i
Mercedes E200
Kompressor Classic
Тип двигателя/число цилиндров
Рядный/4
Рядный/6
Рядный/4
Рабочий объём, см³
1984
2497
1796
Мощность, кВт(л.с) при об/мин
125 (170)4300
130 (177)5800
120 (163)5500
Максимальный Нм крутящий момент, при об/мин
280/1800
230/3500
240/3000
Снаряжённая масса/кг грузоподъёмность,
1661/439
1583/427
1625/480
Трансмиссия
Передний привод
6-ступ. МКПП
Задний привод
6-ступ. МКПП
Задний привод
6-ступ. МКПП
Это соотношение между числами оборотов максимальной мощности и оборотов максимального крутящего момента (об/мин Pmax/об/мин Mmax). Оно должно быть таковым, чтобы по отношению к оборотам максимальной мощности обороты максимального крутящего момента были как можно ниже. Это позволит снижать и увеличивать скорость только за счет работы педалью газа, не прибегая к переключению передач, а также ехать на повышенных передачах с малой скоростью. Практически оценить эластичность мотора можно путем проверки способности автомобиля разгоняться от 60 до 100 км/ч на четвёртой передаче. Чем меньше времени займет этот разгон, тем эластичнее двигатель.
В подтверждение вышеизложенного, обратимся к результатам тестов автомобилей Audi, BMW и Mercedes, проведенных в Европе и опубликованных российским издательством немецкого журнала Auto Motor und Sport в ноябрьском номере за 2005 год. Главным образом, рассмотрим характеристики Audi и BMW. Из приведённой таблицы видно, что двигатель Audi, гораздо меньшего объёма и почти такой же мощности, практически не уступает баварцу в разгоне с места, но зато в замерах на эластичность и экономичность кладёт конкурента на обе лопатки. Почему это происходит? Потому что коэффициент эластичности мотора Audi 2,39 (4300/1800) против 1,66 (5800/3500) у BMW, а поскольку вес автомобилей приблизительно равный, жеребец из Мюнхена позволяет дать завидную фору своему соотечественнику. Причём эти впечатляющие результаты достигаются на топливе АИ-95.
Итак, подведём итог.
Из двух двигателей одинакового объема и мощности, предпочтителен тот, у которого выше эластичность. При прочих равных условиях такой мотор будет меньше изнашиваться, работать с меньшим шумом и меньше расходовать топливо, а также упростит манипуляции рычагом коробки передач. Под все эти условия попадают современные бензиновые и дизельные двигатели с наддувом. Эксплуатируя автомобиль с таким мотором, Вы получите массу приятных впечатлений.
Крутящий момент двигателя
Механизмы, узлы или детали автомобиля, все вместе и каждый по отдельности, безусловно важны, но основным элементом конструкции конечно же является двигатель. Анализ технических характеристик этого генератора движущей силы позволяет судить о том, насколько быстро авто набирает определенную скорость, как изменяются его тяговые и динамические возможности при увеличении его массы, езде в сложных дорожных условиях.
Базовые параметры двигателей внутреннего сгорания, бензиновых или дизельных, которые устанавливаются на абсолютное большинство современных легковых автомобилей, можно условно разбить на две группы.
Конструктивно заданные характеристики закладываются при проектировании и в процессе производства силового агрегата, являются неизменными в процессе эксплуатации:
Показателями, характеризующими работу мотора или так называемыми рабочими параметрами, являются:
Наибольший интерес вызывают параметры, от которых напрямую зависят динамические свойства автомобиля – это мощность и крутящий момент двигателя. Что же из себя представляют эти характеристики?
Что такое мощность двигателя
В официальных описаниях технических характеристик силовых агрегатов, параллельно с указанием мощности, обязательно приводится значение крутящего момента. Понятие мощности двигателя и понимание этого параметра, как правило, не вызывает сложностей – это физическая величина, характеризующая работу двигателя, выполняемую за единицу времени. То есть, мощность показывает, как быстро сможет автомобиль, имеющий определенную массу, преодолеть заданное расстояние. Чем больше мощность, тем больше максимальная скорость при неизменной снаряженной массе.
Мощность измеряется в ваттах или киловаттах (кВт), а также в лошадиных силах. Стоит отметить, что «лошадиная сила» – это внесистемная единица измерения (1 лошадиная сила = 735,5 Вт или 1 кВт = 1,36 л. с.).
Что такое крутящий момент двигателя
Несколько по-иному обстоит ситуация с пониманием крутящего момента, но, зная основные законы физики и базовое устройство силового агрегата, можно без труда прояснить это понятие. Крутящий момент двигателя – это качественный показатель, характеризующий силу вращения коленчатого вала. Этот параметр рассчитывается как произведение силы, приложенной к поршню, на плечо (расстояние от центральной оси вращения коленчатого вала до места крепления поршня (шатунной шейки)). Крутящий момент измеряется в ньютонах на метр (Нм).
Крутящий момент на коленчатом валу, как следует из вышеприведенной формулы, зависит от силы давления газов на поршень, а также от рабочего объема двигателя и степени сжатия топливной смеси в цилиндрах. Кстати сказать, значительно более высокий крутящий момент дизельных двигателей, по сравнению с аналогичными по объему бензиновыми моторами, объясняется чрезвычайно высокой степенью сжатия смеси дизельного топлива и воздуха в камерах сгорания (бензиновые — примерно 10:1, дизельные – около 20:1).
Высокий крутящий момент двигателя обеспечивает автомобилю отличную динамику разгона уже при низких оборотах вращения коленчатого вала, существенно увеличивает тяговые характеристики силового агрегата – повышает грузоподъемность авто и его проходимость.
Максимальное значение крутящего момента двигатель внутреннего сгорания достигает при определенных оборотах. У бензиновых моторов этот показатель более высокий, чем у «дизелей».
Мощность или крутящий момент — что важнее?
Если провести сравнительную оценку двух рабочих характеристик двигателя – мощности и крутящего момента, то очевидными становятся следующие факты:
Некоторые выводы
Изменение крутящего момента и динамика автомобиля
Чтобы обеспечить наилучшие динамические характеристики, автопроизводители стремятся устанавливать на автомобили силовые агрегаты, обладающие максимальным крутящим моментом в более широком диапазоне оборотов двигателя. Высокий крутящий момент характерен для дизельных силовых агрегатов, а также многоцилиндровых и турбированных моторов.
Чтобы правильно оценивать роль мощности и крутящего момента в формировании динамических характеристик автомобиля, нужно уяснить следующие факты:
Независимо от мощности двигателя, разгонная динамика автомобиля, а также его способность «резво» преодолевать подъемы всецело зависят от величины максимального крутящего момента. Чем больший крутящий момент передается на ведущие колеса и чем шире диапазон оборотов двигателя, в котором он достигается, тем увереннее авто ускоряется и преодолевает сложные участки дороги.
Стоит заметить, что сравнение характеристик конструкционно идентичных, но имеющих разные крутящие моменты двигателей, имеет смысл только при одинаковых параметрах трансмиссии; коробки переключения передач должны обладать схожими передаточными отношениями. В противном случае, сравнивать крутящие моменты двигателей не имеет практического смысла.
Крутящий момент двигателя
Рассуждая о главнейшем автомобильном узле — двигателе, стало принято превозносить мощность превыше других параметров. Между тем, вовсе не мощностные способности являются первостепенной характеристикой силовой установки, а явление, называемое крутящим моментом. Потенциал любого автомобильного двигателя напрямую определяется данной величиной.
Понятие крутящего момента ДВС. О сложном простыми словами
Крутящим моментом применительно к двигателям автомобилей называется произведение значения силы и плеча рычага, или, простыми словами, сила давления поршня на шатун. Исчисляется эта сила ньютон-метрами, и чем выше ее величина, тем резвее машина.
Более того, мощность двигателя, выражаемая в ваттах, — это не что иное, как умноженное на частоту вращения коленвала значение крутящего момента в ньютон-метрах.
Представим лошадь, которая тащит тяжелые сани и увязает в канаве. Вытянуть сани не получится, если лошадь будет пытаться выскочить из канавы с разбега. Здесь необходимо приложить определенную силу, которая и будет являться крутящим моментом (КМ).
Часто крутящий момент путают с частотой вращения коленвала. В реальности это два совершенно разных понятия. Если вернуться к примеру с лошадью, застрявшей в канаве, частота шага будет символизировать частоту оборотов двигателя, тогда как сила, прикладываемая животным при отталкивании во время шага, олицетворяет в данном случае крутящий момент.
Факторы, влияющие на величину крутящих моментов
Из примера с лошадью легко догадаться, что в данном случае значение КМ будет во многом определяться мышечной массой животного. Применительно к автомобильному двигателю внутреннего сгорания эта величина зависит от рабочего объема силовой установки, а также от:
Наиболее сильно крутящий момент зависим от рабочего объема и давления внутри силовой установки, и эта зависимость прямо пропорциональна. Другими словами, двигатели с большим объемом и давлением, соответственно, отличаются и большим моментом.
Прямая зависимость наблюдается также между КМ и радиусом кривошипа коленвала. Однако конструкция современных автомобильных двигателей такова, что не позволяет варьировать значения момента в широких пределах, из-за чего возможности добиться повышенного крутящего момента за счет радиуса кривошипа коленчатого вала у конструкторов ДВС невелики. Вместо этого разработчики прибегают к таким способам увеличить момент, как использование технологий турбонаддува, увеличение степени сжатия, оптимизация процесса сгорания топлива, использование впускных коллекторов специальных конструкций, и т.д.
Важно, что КМ увеличивается с ростом оборотов двигателя, однако после достижения максимума на определенном диапазоне крутящий момент понижается несмотря на продолжающийся прирост частоты вращения коленвала.
Влияние крутящего момента ДВС на характеристики автомобиля
Величина крутящего момента выступает тем самым фактором, который непосредственным образом задает динамику разгона автомобиля. Если вы — заядлый автолюбитель, то могли заметить, что разные автомобили, но с одинаковым силовым агрегатом, по-разному ведут себя на дороге. Или на порядок менее мощный автомобиль на дороге превосходит того, у которого под капотом лошадиных сил больше, причем даже тогда, когда сравнимые авто имеют одинаковые размеры и вес. Причина заключается как раз в разнице в крутящих моментах.
Лошадиные силы можно представить как индикатор выносливости мотора. Именно этот показатель определяет скоростные возможности автомобиля. Но поскольку крутящий момент является разновидностью силы, то непосредственно от его величины, а не от количества «лошадей», зависит то, насколько быстро автомобиль сможет достичь максимального скоростного режима. По этой причине далеко не каждое мощное авто обладает хорошей динамикой разгона, а те, что способны разгоняться быстрее других, необязательно оснащены мощным двигателем.
Вместе с тем высокий крутящий момент еще не гарантирует сам по себе отличную динамичность машины. Ведь кроме прочего, динамика увеличения скорости, а также способность авто к резвому преодолению подъемов участков, зависит от диапазона работы силовой установки, передаточных чисел трансмиссии, отзывчивости педали газа. Наряду с этим нужно учитывать, что момент существенно понижается из-за различных противодействующих явлений — сил качения колес и трения в различных автомобильных узлах, из-за аэродинамических и прочих явлений.
Крутящий момент vs. мощность. Связь с динамикой автомобиля
Мощность — производное такого явления, как крутящий момент, ею выражается работа силовой установки, выполненная за определенное время. А поскольку КМ олицетворяет собой непосредственную работу мотора, то в виде мощности отражается величина момента в соответствующий период времени.
Наглядно увидеть связь между мощностью и КМ позволяет следующая формула:
Где: P в формуле означает мощность, М — крутящий момент, N — обороты двигателя за минуту, а 9549 — коэффициент обращения N в радианы в секунды. Результатом вычислений по данной формуле будет являться число в киловаттах. Когда нужно перевести полученный результат в лошадиные силы, полученное число умножают на 1.36.
По сути, крутящим моментом является мощность при неполных оборотах, например, во время обгона. Мощность возрастает по мере роста момента, и чем выше этот параметр, тем больше запас кинетической энергии, тем легче автомобиль преодолевает противодействующие на него силы и тем лучше его динамические характеристики.
При этом важно помнить, что мощность достигает своих максимальных значений не сразу, а постепенно. Ведь с места автомобиль трогается на минимуме оборотов, и затем скорость наращивается. Именно здесь и подключается сила под названием крутящий момент, и именно она определяет тот самый временной отрезок, за который авто достигнет своей пиковой мощности, или, другими словами, скоростную динамику.
Из этого следует, что машина с силовым агрегатом мощнее, но обладающим недостаточно высоким крутящим моментом, уступит по скорости разгона модели с мотором, который, напротив, не способен похвастать хорошей мощностью, но превосходит конкурента в крутящем моменте. Чем большая тяга, сила передается ведущим колесам и чем богаче диапазон оборотов силовой установки, в котором достигается высокий КМ, тем быстрее происходит ускорение автомобиля.
В то же время существование крутящего момента возможно без мощности, но существование мощности без момента — нет. Представьте, что наша лошадь с санями увязла в грязи. Производимая лошадью мощность в этот момент будет равняться нулю, но крутящий момент (попытки выбраться, тяга), хотя его может быть недостаточно для движения, будет присутствовать.
Дизельный момент. Отличия между КМ бензинового и дизельного двигателей
Если сравнивать бензиновые силовые установки с дизельными, то отличительной особенностью последних (всех без исключения) является повышенный крутящий момент при меньшем количестве лошадиных сил.
Бензиновый ДВС достигает своих максимальных значений КМ при трех-четырех тысячах оборотов в минуту, но затем способен стремительно нарастить мощность, раскрутившись за минуту до семи-восьми тысяч раз. Диапазон оборотов же коленчатого вала дизельного двигателя обычно ограничен тремя-пятью тысячами. Однако в дизельных установках больше ход поршня, выше уровень сжатия и другая специфика сгорания топлива, что обеспечивает не только более высокий относительно бензиновых установок крутящий момент, но и доступность этой силы едва ли не с холостого хода.
По этой причине смысла добиваться повышенной мощности дизельных двигателей нет: уверенная, доступная «с низов» тяга, высокий коэффициент полезного действия и топливная эффективность полностью нивелируют отставание таких ДВС от бензиновых как по мощностным показателям, так и по скоростному потенциалу.
Особенности правильного разгона машины. Как выжать из авто максимум
Основа правильного разгона — умение работать с коробкой передач и следование принципу «от максимума момента до пика мощности». То есть, добиться наилучшей динамики разгона машины можно только поддерживая частоту вращения коленвала в том диапазоне значений, при которых КМ достигает своего максимума. Очень важно, чтобы обороты совпали с пиком крутящего момента, но при этом должен оставаться запас по их увеличению. Если разгоняться на оборотах выше пиковой мощности, динамика разгона будет меньше.
Диапазон оборотов, соответствующий максимуму крутящего момента, обусловлен характеристиками двигателя.
Выбор двигателя. Какой лучше — с высоким моментом или повышенной мощностью?
Если подвести итоговую черту под всем вышесказанным, то станет очевидно, что:
Таким образом, выбирая между двигателем с большим количеством лошадиных сил, но меньшим крутящим моментом, и двигателем с большим КМ, но меньшей мощностью, приоритетным будет второй вариант. Использовать весь заложенный в автомобиль потенциал позволит только такой мотор.
При этом не следует забывать о взаимосвязи динамических характеристик автомобиля с такими факторами, как отзывчивость педали газа и коробка переключения передач. Лучшим вариантом станет то авто, которое не только оснащено двигателем с высоким крутящим моментом, но и имеет наименьшую длину задержки между нажатием педали газа и реакцией двигателя, а также трансмиссию с короткими соотношениями передач. Наличие этих особенностей компенсирует маломощность силовой установки, заставляя автомобиль разгоняться быстрее, чем машина с двигателем похожей конструкции, но с меньшей силой тяги.
Видео: Мощность и крутящий момент двигателя
Видео: Крутящий момент, обороты и мощность двигателя. Простыми словами
Крутящий момент двигателя: что это такое
Популярная механика на коленчатом валу
При вращательном движении сила зависит от точки вдоль радиуса, к которой прикладывается сопротивление вращению. Чем эта точка дальше от центра, тем меньшее усилие потребуется, очень похоже на правило рычага, которое известно гораздо большему кругу не очень хорошо помнящих физику людей. То есть для точной характеристики способностей двигателя преодолевать нагрузку надо учесть и радиус.
Для этого и придумано понятие крутящего момента (КМ) — это сила, умноженная на расстояние от оси вращения, ну или плечо рычага, если так понятнее. Чем больше сила и чем длиннее рычаг (радиус маховика или колеса), тем крутящий момент больше. Измеряется он, соответственно, в Ньютон-метрах, где Ньютон — стандартная единица измерения силы, ну а что такое метр вряд ли стоит объяснять.
Чем создаётся момент в поршневом ДВС и как его повышают
Если представить себе поршень, соединённый с шейкой коленвала через шатун, то становится понятно, что КМ однозначно определяется давлением на поршень. Отсюда и несколько выводов:
Что интересует разных водителей
Каждый, кто оказывается за рулём, со временем начинает желать, чтобы автомобиль резво реагировал на нажатие педали акселератора в любой ситуации, не требуя дополнительных действий. Но возможности моторов ограничены, для хорошей отдачи им надо развить достаточное количество оборотов, как принято называть частоту вращения коленчатого вала. Только так можно зарядить цилиндры нужным количеством рабочей смеси.
Для раскрутки моторов на любой скорости существует трансмиссия. Находящаяся в её составе коробка передач может менять своё передаточное число, вручную или автоматически, позволяя двигателю работать на больших оборотах, а значит и со значительным моментом, даже на малых скоростях, например, при подъёме гружёного автомобиля в гору. Происходит это потому, что крутящий момент водителю нужен не на валу двигателя, а на ведущих колёсах.
Законы техники утверждают, что при повышении передаточного числа скорость падает, а КМ увеличивается. Причём пропорционально, фактически он умножается на величину общего передаточного числа от двигателя к колёсам. И уже именно там он ощущается водителем как сила, толкающая машину вперёд.
Момент и мощность
Мощность двигателя простыми словами равна произведению момента на скорость вращения. То есть выигрывая в скорости, проигрываем в моменте и наоборот. Более того, это является основой для парадоксального многим заключения — значение момента вообще не должно интересовать водителя. Можно ведь просто раскрутить двигатель при увеличенном передаточном числе, сила на колёсах будет той же.
Так в чём же польза от большого крутящего момента
Можно сказать, что она в факторах второго порядка, не влияющих прямо на интенсивность разгона, которая объективно нужна в первую очередь. Ну или на способность преодолевать подъёмы и сложные участки дороги.
Далеко не всем водителям нравится, когда двигатель работает на высоких оборотах. Они бы предпочли так называемую «тракторную» тягу на низких. Это субъективно, но очень многим нравится и формирует ложное впечатление, что такие моторы более динамичны. Хотя обычно всё наоборот, достаточно понаблюдать за автогонками.
И второй фактор — у мощных форсированных двигателей максимальный КМ достигается в относительно узком диапазоне оборотов, близком к максимальной мощности. Ниже его угнетающе мало. Хотелось бы более равномерного распределения крутящего момента по оборотам. Это пришло с тех времён, когда приходилось вручную работать механической коробкой передач, да ещё и с небольшим количеством ступеней. Сейчас коробки в большинстве автоматические, часто вообще бесступенчатые (вариаторы), но привычка осталась.
Как это решается в современных автомобилях, и почему производители всё упрощают
Казалось бы, проблема решена, но нельзя же без рекламного эффекта. И производители начинают соревнование — кто большую величину момента укажет в характеристиках новой модели. Зачем это знать водителю — непонятно, всё равно автоматическая коробка передач выберет нужный момент на колёсах, который в несколько раз выше, создаваемого мотором, каким бы он ни был. А разгон автомобиля и прочие его способности определяются исключительно максимальной мощностью. Обороты, при которых она достигается, у гражданских автомобилей примерно одинаковые. То есть надо упоминать равномерность распределения момента по оборотам, чтобы под нагрузкой момент не падал даже без переключений, но нет, указывается только абстрактное число Ньютон-метров.
Нам мощность не надо, момента давайте!
К сожалению, борьбу за момент всячески поддерживают автожурналисты и блоггеры, с гордостью сообщая Ньютон-метры рядом с лошадиными силами. Явно в большинстве своём не понимая вообще, что это такое. Доходит даже до озвучивания принципиального преимущества дизельных двигателей в моменте. Забывая при этом, что у дизелей обычно значительно меньше обороты максимальной мощности и дело всё равно остаётся за коробкой передач.
Простой пример, уточняющий что такое крутящий момент двигателя автомобиля простыми словами — чтобы уравнять возможности двигателей с моментом, допустим, 300 и 400 Н*м, достаточно бесступенчатой коробке чуть сдвинуть управляющие конусы вариатора — и момент на колёсах станет одинаковым. А именно он и придаёт автомобилю тот самый уверенный разгон. Поэтому не стоит внимательно относиться к заявленным численным величинам крутящего момента двигателя, достаточно знать его мощность.
Развиваемся в мести 😀 часть 34 «Что такое крутящий момент двигателя — коротко о главном»
Что такое крутящий момент двигателя — коротко о главном
Многим автолюбителям неоднократно доводилось слышать такое определение, как: «крутящий момент двигателя», при этом далеко не каждый может объяснить своими словами, что это значит. Что лучше, высокий показатель крутящего момента или низкий?
В принципе, за незнание, что такое крутящий момент еще никого не лишали прав и не штрафовали, проще говоря, страшного в этом ничего нет, однако мне кажется каждый уважающий себя автомобилист должен иметь понятие о том, что такое крутящий момент двигателя. Несмотря на то, что источников готовых поведать вам об этом более чем достаточно, сегодня хочу все же поговорить о таком понятии, как крутящий момент двигателя и некоторых его моментах.
Довольно часто замечаю, что когда речь заходит о крутящем моменте, люди невольно начинают ассоциировать его с дрифтом, смею вас огорчить — ничего общего между этими понятиями нет, ну разве что без первого не было бы второго. Итак, давайте разберемся в том, что такое крутящий момент разложив все, как говорится, по полочкам.
То, какой крутящий момент будет у двигателя, зависит от самого двигателя. В каждом паспорте к тому или иному автомобилю пишутся цифры, именуемые предельными скоростями, которые автомобилю удается развить за счет «лошадок». Наверное каждому доводилось наблюдать такую странную вещь, когда в паспорте указано скорость 100 км/ч., то автомобиль нормально разгоняется до 70 км/ч., после этого стрелка словно тяжелеет на несколько килограмм и ей все сложнее подниматься вверх. Замечали наверное, что выжимая максимум из своего двигателя он отдавал свою мощь лишь при определенном количестве оборотов. Поэтому, чем больше оборотов он продуцирует, тем больший запас силы у него появляется, следовательно, если максимум автомобиля составляет 5000-6000 об/мин, педаль газа уже не так легко будет вдавливаться в пол, имея хороший запас. Хотя в простых городских условиях, без наличия заторов и «пробок» не так уж и легко набрать все эти обороты, например, для того чтобы обогнать медленно тянущегося дальнобойщика. В итоге выходит, что чем больше скорости вам надо, тем дольше двигатель собирает все необходимые для этого «лошадки».
Именно здесь крутящий момент и подключается в работу. Чем выше у автомобиля будет показатель в ньютон-метрах, тем быстрее он будет набирать обороты, тем резвее мощь всех имеющихся «лошадок» будут собираться под вашей ступней и педалью газа.
Однако вернемся «к нашим баранам», хотя в нашем случае лошадям — не важно. Продолжим о наших 70 км/час. Не задумывались, почему авто имеющее хороший крутящий момент двигателя, так сложно разогнать? Все дело в том, что у каждого силового агрегата есть показатель под названием максимально выдаваемый крутящий момент. В переводе на «человеческий» язык — необходимо разогнать двигатель до определенного количества оборотов, и только после этого произойдет включение, так сказать второго дыхания и включится максимальный крутящий момент. Затем добавив газку, водитель может заставить весь «подкапотный табун лошадей» мчать ваш автомобиль стремительнее. Именно поэтому важно, какой крутящий момент у вашего автомобиля чем он будет больше, и чем меньшим будет количество максимальных оборотов при его допустимом максимуме, тем «живее» и быстрее будет езда на таком транспортном средстве.
Итак, мы вкратце рассмотрели, что такое крутящий момент, теперь предлагаю поговорить о том, от чего он зависит. А зависит крутящий момент от литража или объема двигателя, здесь все вроде понятно — чем литров больше, тем больше будет у автомобиля возможностей стремительно разогнаться. К примеру, всем наверное известно, что на малолитражках — 1.5 л и ниже, резко ускориться или «стартонуть» довольно сложно, если и вовсе невозможно.
Кроме мощности двигателя и крутящего момента существует еще одно важное понятие от которого зависят два первых, именуемое эластичностью двигателя. Допустим, если взять два автомобиля с двигателями одинакового объема и мощностью, и устроить им заезд, то к финишу придет первым тот автомобиль, у которого более эластичный двигатель.
Что такое эластичность? Это соотношение максимальной мощности мотора, количества его оборотов и оборотов при максимальном крутящем моменте. Чем ниже будет последней показатель относительно второго, тем эластичнее будет двигатель. Благодаря этому показателю водитель сможет легко работать только одной педалью газа, наращивая или снижая скорость, не переключая при этом передачи. Или такой еще пример, эластичный мотор может ехать на небольшой скорости, на высоких передачах. Максимально эластичный двигатель с хорошим показателем максимального крутящего момента позволит вам получать истинное удовольствие от езды, а ваш «стальной любимец» станет для вас предметом гордости и объектом вожделения для тех, кто в этом разбирается!
Ну вот, вроде бы все. Надеюсь теперь вам понятно, что такое крутящий момент. Полагаю теперь вам не придется робеть в случае если кто-то заведет разговор о мощности мотора или его «лошадистости». Удачи вам, заходите к нам почаще!
