Электрогитара как устроена

Устройство электрогитары

Устройство электрогитары на примере Fender Stratocaster

Как и у акустической гитары, у электрогитары имеются гриф, корпус, струны, колки. Но корпус электрогитары совсем не такой как у акустической, а плоский.

Корпус электрогитары (2) может быть полностью сделан из дерева, либо полым.

Гитары с полым корпусом обладают теплым, насыщенным звуком и обычно используются в джазе, блюзе и кантри. Недостатками этих гитар является быстрое угасание звука, и возникновение скрипящего звука при игре на большой громкости.

Корпус у цельнокорпусных гитар выполнен либо из одного, либо из нескольких кусков дерева, как правило, одного сорта, которые склеены друг с другом. Чем больше мест склейки корпуса, тем хуже будет звук, из-за потери резонанса древесины в этих местах. Исключение составляют некоторые модели гитар, корпус которых намерено сделан из разных пород дерева для улучшения звучания. Такие гитары имеют более резкий и агрессивный звук, что наиболее подходит для исполнения тяжелой музыки.

Теперь о том, что кардинально отличает акустическую гитару от электрогитары.

Бридж или машинка (7) — это устройство, с помощью которого струны крепятся к деке. Существует две разновидности бриджей: с тремоло и без (на рисунке бридж с тремоло). У каждой из них есть свои преимущества и недостатки.

К сожалению гитары с такими машинками имеют ряд недостатков: если рвется струна, то гитара сразу расстраивается; гитару гораздо сложнее настроить или перестроить в альтернативный строй; бриджи такого типа имеют меньшую длительность звучания нот; из-за большого количества деталей такие машинки чаще выходят из строя. О настройке электрогитары читайте статью «Настройка струн и мензуры электрогитары»

Бриджи без тремоло ставятся на гитары типа телекастер и полуакустики. Их конструкция еще более простая, количество деталей сведено к минимуму, за счет чего гитары, оснащенные такими бриджами лучше держат строй, более певуче звучат, с ними меньше проблем, когда нужно быстро поменять струны.

Для новичков лучше выбирать гитары оснащенные машинкой с простым тремоло (когда машинка работает только на понижение звука) или вовсе без него.

Хамбакеры подавляют посторонние шумы и более приспособлены для игры через гитарные эффекты. Эти датчики обладают более мощным и насыщенным звуком. За счет этих качеств хамбекеры больше подходят для тяжелых направлений музыки.

Звукосниматели могут быть пассивными и активными. У активных датчиков более широкий частотный диапазон и слабый выходной сигнал. Для его усиления в гитару встраивается предусилитель, работающий от кроны. Активные датчики, как и пассивные, бывают как синглы, так и хамбакеры.

Для переключения между звукоснимателей на гитаре установлен переключатель (11), делающий активным один или два из установленных на гитаре звукоснимателей. Переключаясь между звукоснимателями, можно изменять производимый гитарой звук. Часто устанавливаются переключатели, которые включают два соседних друг с другом звукоснимателя и, таким образом, создают новые звучания.

Также на корпусе электрогитары, как правило, располагаются регуляторы громкости (13) и тембра (12) звука.

Поделитесь ссылкой соцсетях или отправьте по почте:

Источник

Электрогитара (электрическая гитара)

Электрогитара – разновидность щипкового инструмента, оснащенная электромагнитными звукоснимателями, что превращают струнные колебания в электроток. Электрическая гитара – один из самых молодых музыкальных инструментов, она создана в середине 20 века. Внешне похожа на обычную акустическую, но имеет более сложную конструкцию, оснащена дополнительными элементами.

Как устроена электрогитара

Корпус электрического инструмента изготавливают из древесины клена, красного дерева, ясеня. Накладку на гриф делают из черного дерева, палисандра. Количество струн – 6, 7 или 8. Весит изделие 2-3 кг.

Строение грифа почти аналогично акустической гитаре. На накладке находятся лады, на головке – колки. Гриф крепится к корпусу клеем либо болтами, внутри оснащен анкером – защитой от сгибания из-за натяжения.

Делают два типа корпуса: полый и сплошной, оба плоские. Полые электрогитары звучат бархатисто, мягко, применяются в блюзовых и джазовых композициях. У гитары из цельной древесины звучание более пронзительное, агрессивное, подходящее для рок-музыки.

Электрическая гитара должна состоять из элементов, отличающих ее от акустической родственницы. Это следующие части электрогитары:

Еще на корпусе находятся подключенные к звукоснимателям регуляторы тембра и громкости.

Для игры на электрогитаре требуется приобрести оборудование:

Принцип работы

Строй 6-струнной электрической гитары такой же, как акустической: ми, си, соль, ре, ля, ми.

Струны можно «отпустить» для утяжеления звучания. Чаще всего «отпускают» 6-ю, наиболее толстую струну с «ми» до «ре» и ниже. Получается излюбленный метал-группами строй, название которого «дроп». В 7-струнных электрогитарах нижнюю струну обычно «отпускают» в «си».

Звучание электрической гитары обеспечивается звукоснимателями: комплексом из магнитов и окружающей их проволочной катушки. На корпусе они могут выглядеть как металлические пластины.

Принцип работы звукоснимателя – превращение струнных колебаний в импульс переменного тока. Пошагово это происходит так:

История появления

В 1920-е исполнители блюза и джаза использовали акустическую гитару, но по мере развития жанров ее звуковой мощности стало не хватать. В 1923-ем инженер Ллойд Гор смог придумать звукосниматель электростатического типа. В 1931 году Жорж Бошам создал звукосниматель электромагнитного типа. Так началась история электрогитары.

Первую электрогитару в мире прозвали «сковородой» за металлический корпус. В конце 30-х энтузиасты попытались присоединить звукосниматели в полую испанскую гитару с классической формы, но эксперимент привел к искажению звучания, появлению шумов. Инженеры устранили дефекты посредством двойной обмотки обратной направленности, гасящей шумовые импульсы.

В 1950-ом предприниматель Лео Фендер приступил к выпуску гитар «Esquire», позже на рынке появились модели «Broadcaster» и «Telecaster». Модель «Stratocaster» – самая популярная форма электрогитары – появилась на рынке в 1954 году. В 1952 году фирма «Gibson» выпустила «Les Paul» – электрогитару, ставшую одной из эталонов. Первую 8-струнную электрогитару бренда «Ibanez» сделали на заказ для шведских метал-рокеров «Meshuggah».

Виды электрогитар

Основное различие между электрогитарами – в размере. Небольшие гитары выпускает преимущественно фирма Фендера. Самый популярный компактный инструмент бренда – стратокастер «Hard Tail».

Востребованные бренды электрогитар и особенности изделий:

Приемы игры на электрогитаре

Выбор способов игры на электрической гитаре велик, их можно соединять и чередовать. Самые распространенные приемы:

Использование

Наиболее часто электрогитарой пользуются рокеры всех направлений, включая панк и альтернативный рок. Агрессивное и «рваное» звучание применяют в хард-роке, мягкое и многозвучное – в фолке.

Электрическую гитару выбирают джазовые и блюзовые музыканты, реже исполнители поп-музыки, диско.

Как выбрать

Оптимальный вариант для новичка – 6-струнный 22-ладный инструмент с закрепленной мензурой и грифом на болтах.

Чтобы правильно выбрать гитару, перед покупкой:

Электрогитара стоит недешево, поэтому отнеситесь к покупке серьезно. Хороший инструмент прослужит долго, позволит без проблем совершенствовать музыкальные навыки.

Источник

Из чего состоит и как работает электрогитара

Порой даже самые виртуозные гитаристы точно не знают устройство электрогитары. В этом нет ничего стыдного, но понимание конструкции своего инструмента может открыть перед вами новые горизонты, новые приемы звукоизвлечения или позволит лучше понять работу инструмента. В этой статье мы постараемся максимально подробно описать из чего состоит и как устроена самая типичная электрогитара.

Чтобы информация про устройство электрогитары воспринималась лучше, разделим ее на две логические части: описание внешнего вида и «начинку».

Внешний вид

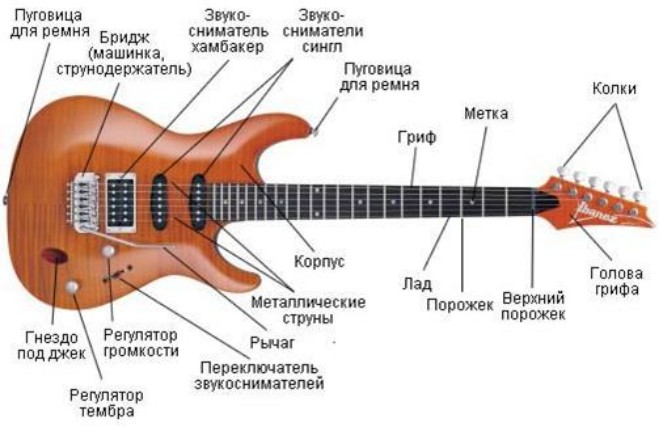

Ниже приведена схема, на которой подписаны части электрогитары. Этот инструмент во многом похож на обыкновенную акустическую гитару: тут также есть корпус, дека и гриф, 6 металлических струн, могут быть звукосниматели, но вместе с этим, электрогитара намного сложнее устроена. Она содержит в себе детали, которых нет у акустики.

Корпус

Если говорить о схожих элементах: деке (корпусе), то у них существенно отличается строение. Корпус электро гораздо меньше, чем у акустики, и чаще всего он цельный, но иногда встречается и полый.

Цельная дека изготавливается из одного или нескольких склеенных между собой кусков дерева. Звучание у такого корпуса резкое и «агрессивное», благодаря чему он популярен у исполнителей рок-музыки. Единственный минус – если корпус состоит из нескольких частей, то звук может испортиться из-за нарушения резонанса в местах соединения древесины.

Цельный корпус электрогитары

Полый корпус немного шире цельного, он отличается более теплым и насыщенным звуком, такие гитары используются для исполнения джаза, блюза и кантри. Минус такого корпуса – маленький сустейн, то есть недолгое звучание, быстрое угасание звука.

Полый корпус электроитары

На обечайке корпуса внизу (если расположить и гитару грифом вверх) располагается гнездо для подключения усилителя и вывода звука на колонки. Иногда, вход расположен на передней панеле гитары (прим. Fender Telecaster, Gibson SG)

Гриф – очень важный элемент гитары потому как от его удобства зависит качество исполняемой музыки. Эта деталь может существенно отличаться от инструмента к инструменту. Например, у некоторых из гитар он более узкий и округлый, у других – широкий и плоский.

Конечно, подбирать нужно в зависимости от анатомических особенностей вашей руки, но традиционно считается, что узкий и широкий гриф удобен для исполнения подвижных пассажей и других технических приемов, что обычно встречается в жанрах металл и рок, а узкий и округлый гриф подходит для игры аккордов в блюзе и джазе.

В целом гриф у электрогитары такой же, как и у акустики. Единственное отличие – количество ладов, у электрогитары оно может достигать 27, а у акустики не более 23. Самые распространённые модели обычно имеют 21, 22 или 24 лада.

Начинка

Теперь пора поговорить про детали, имеющиеся только у электрогитары. Их мы назовем начинкой.

Бридж – это деталь на корпусе, к которой прикрепляются струны, т.е. простыми словами нижний порожек. Он бывает с тремоло и без. Бридж с тремоло дополняется рычажком (рычаг вибрато), который приводит его в движение. Такая система позволяет менять высоту звука на 1,5-2 тона, что делает звучание более интересным.

Однако у бриджа с тремоло есть несколько недостатков: гитара сложнее настраивается или перестраивается в нестандартный строй, имеет меньший сустейн, а если одна из струн порвалась, то расстраивается весь инструмент. Соответственно система без тремоло не имеет всех этих недостатков, но в то же время на ней невозможно добиться интересного вибрато.

Звукосниматели (обычно их три штуки), как показывает схема, располагаются возле нижнего порожка под струнами и, собственно, снимают звук, т.е. преобразовывают колебания струн в громкое звучание. Делятся на типы: сингл и хамбакер.

Различаются они по характеру передаваемого звука: первый делает его более чистым и прозрачным, а второй – более насыщенным и мощным. Сингл традиционно используется в джазе и кантри, но конструкция его датчиков не позволяет гасить посторонние шумы, из-за чего гитара часто фонит при игре с дисторшен. Соответственно хамбакер больше подходит для исполнения тяжелой музыки.

Переключатель звукоснимателей позволяет выбирать между одним или двумя из трех звукоснимателей, расположенных под струнами. Как правило, каждый из них дает свое уникальное звучание, что объясняют физические свойства и конструкция инструмента. Следовательно, переключаясь между ними можно экспериментировать со звучанием.

Рычаги громкости позволяют изменять громкость, а рычаги тембра характер звучания инструмента.

Это вся основная информация, которую можно подать про устройство электрогитары. Как вы поняли, конструкция электрогитары достаточно проста. Конечно, многие из элементов можно описать куда подробнее, рассказывая про их виды и подвиды, но это усложнит текст и запутает новичка.

Спасибо, что прочитали статью, надеемся, что в ней вы нашли ответы на все свои вопросы. Если что-то еще осталось неясно – пишите в комментарии и да будет вам в помощь схема. И как вы, наверное, уже знаете, у нас появилась группа ВКонтакте, где мы ежедневно выкладываем много полезных материалов про гитары, а также ноты и табы популярных композиций. Так что подписывайтесь, чтобы не упустить новую информацию.

Источник

Разбираем устройство электрогитары

Привет гитаристы и гитаристки! В этой статье мы рассмотрим устройство электрогитары и отметим её сходство с акустической! В качестве примера мы взяли электрогитару Music Man JP BFR6, именная модель Джона Петруччи (Dream Theater).

1-Гриф. 2-Корпус. 3-Голова грифа. 4-Верхний порожек. 5-Ладовый порожек. 6-Колки. 7-Бридж. 8-Звукосниматель (bridge). 9-Звукосниматель (neck). 10-3-х позиционный переключатель звукоснимателей. 11-3-х позиционный переключатель пьезо-датчика. 12-Регулятор громкости. 13-Регуляторы тембра. 14-Анкерная гайка. 15-Маркеры ладов. 16-Крепление ремня. 17-Гнёзда для подключения (в данном случае их 2: основное+пьезо). 18-Отсек электроники. 19-Крышка 3-х позиционного переключателя пьезо-датчика. 20-Крышка тремоло системы. 21-Отсек для батарейки (для активных звукоснимателей).

Глядя на электрогитару, трудно не заметить, что на ней, в отличие от акустической, есть всякие переключатели, ручки и т. д. Но главные составляющие всё же остаются неизменными!
Электрогитара, так же как и акустическая, состоит из двух частей: гриф (1) и корпус (2)
Гриф состоит из трёх частей: гриф, накладка (бывают грифы без накладки) и голова грифа (3). В накладку грифа установлены ладовые порожки (5), а на голове располагаются колки (6)-механизм для крепления и настройки струн. Между грифом и прокладкой находится анкер (14), функция которого всё та же — регулировать прогиб грифа. Верхний порожек (4) на электрогитаре, в отличие от акустической, бывает двух типов. В зависимости от бриджа они могут быть с запирающей системой (top-lock) и без неё.

Порожек с запирающей системой (top-lock)

Порожек без запирающей системы (top-lock)

На ладах находятся точки или другие фигуры — маркеры ладов (15). На электрогитаре они располагаются так: 3, 5, 7, 9, 12, 15, 17, 19, 21 и 24 лад. Маркеры позволяют быстрее сориентироваться на грифе и найти нужный лад.
Бридж (машинка) (7) — это устройство, к которому крепятся струны. Бриджи на электрогитарах бывают с тремоло системой и фиксированные. В конструкцию бриджей с системой тремоло входит рычаг. С его помощью музыкант может изменять натяжение струн и соответственно высоту звучания.

Бридж с тремоло системой Floyd Rose

Под струнами в корпус электрогитары встроены звукосниматели (датчики), которые преобразуют колебания струны в электрический сигнал. Бриджевый (bridge) звукосниматель (8) и нековый (neck) звукосниматель (9). На нашей гитаре установлены звукосниматели типа хамбакер (humbucker), также бывают звукосниматели типа сингл (Single Coil).

Для переключения между звукоснимателями или для активации сразу двух на гитаре установлен 3-х позиционный переключатель звукоснимателей (10). На Music Man JP BFR6 присутствует пьезо-звукосниматель, и для него производитель поставил отдельный 3-х позиционный переключатель (11).
На корпусе электрогитары, чуть ниже звукоснимателей, располагаются регуляторы громкости (12) и тембра (13) звука.
На тыльной стороне гитары находятся крышки, который закрывают электронику (18) и гнёзда для подключения (17), 3-х позиционный переключатель пьезо-датчика (19) и тремоло систему (20). Также там находится отсек для батарейки (21) типа «крона». Для питания предусилителя в активных звукоснимателях нужна батарейка.

Источник

Как устроена электрогитара или “электрогитарный ликбез”

Первое видео из цикла уроков по электрогитаре для начинающих. В этом эпизоде я рассказываю про азы устройства электрогитары и описываю её основные компоненты и затрагиваю тему образования звука.

Транскрипция видео

В этом видео я расскажу про азы устройства электрогитары для начинающих.

Электрогитара издает звуки при помощи струн, поэтому, конечно же, основной компонент — это струны. Большинство гитар — шестиструнные, хотя бывают семи- и восьмиструнные модели, и они в основном используются для очень тяжелых стилей музыки, про них я запишу отдельное видео. Бас-гитара — это тоже отдельная тема, и о ней мы поговорим позже.

Звук образуется при вибрации струны, которую мы приводим в движение при помощи медиатора или пальцев. Шесть струн электрогитары отличаются своей толщиной. Самая тонкая струна находится в самом низу и называется первой струной, на ней мы играем более высокие ноты. Следом идет вторая, третья, четвертая, пятая и шестая. Соответственно высота звука уменьшается, звук становится ниже, по мере того, как мы идем вверх [от первой струны к шестой].

Струны расположены вдоль грифа — это такой длинный кусок дерева с металлическим стержнем внутри. Они крепятся к голове грифа при помощи колков. Затягивая и ослабляя колки, мы меняем натяжение струны и, соответственно, меняем её высоту. Сейчас я её расслабляю и вы слышите, как звук меняется в более низкую сторону. При натяжении, звук меняется в более высокую сторону [показываю пример].

[показываю лады на грифе] Вот эти участки грифа называются ладами, а металлические полоски между ними называются порожками. Прижимая струну к порожку, мы меняем её длину, и, соответственно, меняется высота звучания струны. Чем короче струна, тем выше её звук. Например, первая струна звучит вот так, когда она открытая, а зажимая её на двенадцатом ладу, мы получаем звук на октаву выше [показываю пример].

На большинстве гитар 22 или 24 лада, что позволяет покрыть полных четыре октавы. Двенадцатый лад находится посередине струны и делит её на две равные части. На большинстве гитар есть метки на 3, 5, 7, 9, 12, 15, 17, 19, 21 и, если есть, на 24-м ладах. Они позволяют ориентироваться на грифе и лучше видеть, где находятся какие ноты. Так же сверху есть дополнительные метки, которые позволяют нам видеть, где мы находимся на грифе при игре стоя, так как стоя передние метки видно не очень хорошо [показываю метки на ребре грифа].

С другой стороны струны крепятся к струнодержателю, который мы называем бриджем. Бридж бывает фиксированный как на этой гитаре, то есть он неподвижный и никуда не двигается, и бывают подвижные бриджи с системой Floyd Rose или Whammy Bar. У них есть ручка, и, когда её двигаешь меняется длина сразу всех струн и создается эффект уаувау [не передается словами, смотрите видео 😀 ]. Новичкам я советую брать гитару с фиксированным бриджем, так как с ним меньше мороки, это я знаю на своем опыте [две мои первые гитары были с системой Floyd Rose].

При извлечении звука струна начинает вибрировать, и дерево гитары, которое мы называем декой, позволяет эти вибрации усилить и придать им дополнительный окрас. Конкретно на этой гитаре дека состоит из трёх кусков красного дерева, склеенных вместе, что позволяет создать низкий и глубокий звук.

Вибрация струны активирует магниты внутри звукоснимателей, которые преобразуют колебания струн в электрический сигнал [оговорился в видео] и передают их на усилитель при помощи кабеля [показываю звук через усилитель]. В каждой гитаре есть гнездо, куда мы втыкаем кабель [показываю гнездо].

На большинстве гитар либо два либо три звукоснимателя. Один звукосниматель всегда находится у бриджа, и он создает более яркий, звонкий звук [показываю пример]. Второй звукосниматель находится у грифа и он создает более низкий и мрачный (или темный) звук. Это намного лучше слышно, когда мы играем аккорды. Сейчас играет бридж [показываю пример], а сейчас мы играем на звукоснимателе у грифа [показываю пример]. Слышно, что здесь звук более глубокий и низкий.

Мы можем переключаться между звукоснимателями при помощи специальной ручки. На моей гитаре при нижнем положении активируется звукосниматель у бриджа, а при положении вверху — звукосниматель у грифа. В средней позиции оба звукоснимателя активированы, что создает микс из звуков [показываю пример].

Мы также можем контролировать звукосниматели при помощи ручек, расположенных на деке. Есть ручка громкости, с ней всё понятно — она меняет громкость звучания через конкретный звукосниматель [показываю пример]. Вторая ручка — это ручка тембра. При тембре, выкрученном на максимум, звук получается громкий и насыщенный [показываю пример]. Если тембр убираем на минимум, звук получается задавленный и приглушенный [показываю пример]. На моей гитаре две отдельных ручки громкости на каждый звукосниматель и две отдельных ручки тембра.

[играю аккорд] Звук, который мы сейчас слышим, — это классический звук чистой электрогитары. Для этого видео я использую недорогой усилитель Roland, но надо отметить, что усилитель играет большую роль в формировании звука электрогитары. В последнее время стали популярны программные эмуляторы усилителей и при игре через компьютер можно купить эмулятор и получить доступ к огромному количеству дорогих усилителей, не тратя при этом тысячи и тысячи долларов.

Чтобы создать роковый или металлюжный звук, нам необходим эффект перегруза (или дисторшн, distortion). Для этого мы используем педальку типа вот такой [показываю педаль Metal Muff] либо встроенный перегруз в усилителе. Просто нажимаем на кнопку и теперь мы можем рубить металл 🤘 [играю рифф из Sad But True (Metallica) и кусочек соло из Nothing Else Matters (Metallica)].

Источник

Уроки гитары для начинающих!

Здесь Вы научитесь играть на акустической и электрогитаре, а так же узнаете как можно быстро и эффективно овладеть этим удивительным инструментом!

Здесь Вы научитесь играть на акустической и электрогитаре, а так же узнаете как можно быстро и эффективно овладеть этим удивительным инструментом!

Как Устроена Электрогитара

Электрогитара!

Вот и обещанное мной продолжение статьи как устроена гитара, но на этот раз речь пойдет не о классической и не об акустической гитаре, а наверно о самой популярной гитаре нашего времени, а именно — электрогитаре!

И для начала нужно разобраться, что же такое электрогитара и как она работает, поэтому, пора начинать…

Как она звучит?

Электрогитара – эта такая же гитара, как и акустическая или классическая, но звук идет при помощи звукоснимателей, а не благодаря резонаторному отверстию. Звукосниматели преобразовывают колебания металлических струн в колебания электрического тока.

Чтобы получить конечный звук, он еще должен обработаться в специальном устройстве – комбоусилители или комбик. Правда, думаю, описывать весь этот процесс смысла не имеет, по крайне мере, пока что.

И так… Электрогитары изготавливают, обычно из дерева, а самые “топовые” материалы – красное дерево, ольха, клен и ясен. В качестве накладок для грифа гитары используют кое-что другое, а именно – палисандр или черное дерево.

Струны, строй и все остальное…

Большинство гитар, как и их “классические” аналоги имеют по шесть струн, но бывают и исключения. Очень прогрессивные (особо талантливые) музыканты используют семи или восьми струнные гитары. Например, компания по производству гитар – Ibanez, специально для ребят из группы “Meshuggah” выпустила особенную гитару аж, с восьми струнами.

Естественно эта не та гитара, с которой стоит начинать свое обучение, так как разобраться в восьми струнах будет посложнее, чем в шести. Поэтому, если здесь есть фанаты “Мешуги” и похожих групп, то рекомендую Вам, пока воздержатся от восьми или семи струнных гитар, не надо усложнять свой процесс познания гитары и музыки с самого начала.

Строй электрогитары, аналогичен строю “обычной” гитары, а это, как правило:

3 струна – Соль (G)

Строй гитары, если кто не в курсе, можно и изменять, большинство привыкли слышать гитару именно в строе о котором я сказал выше (этот строй называется Ми), а так же можно и “опускать” струны, чтобы делать их звучание более тяжелым, но если Вы собираетесь так делать тогда рекомендую купить струны потолще, иначе они у вас будут просто болтаться как какие-нибудь сопли.

Так же можно опустить не все шесть струн, а только какую-нибудь одну, обычно это шестая струна (самая толстая). Например, опустив шестую струну с ноты Ми до ноты Ре мы получим совсем иное звучание. Если у Вас есть тюнер, то попробуйте сделать так, возможно Вам понравится результат.

Подобный строй называется – дроп. И Вы наверняка часто могли слышать подобный строй у различных металл команд.

Почему же его так любят?

Как мне кажется, он придает совсем другой окрас музыке, так как гитаре в дропе открываются новые звуки, которые очень хорошо звучат со всем остальным строем, а так же, дроп еще и поудобнее обычного строя, например, если раньше квинта зажималась двумя пальцами, то теперь ее можно взять всего одним пальцем при помощи так сказать мини-баре (это я чтобы понятнее было придумал).

В общем, пробуйте и экспериментируйте со звучанием, это пойдет только на пользу!

Появление электрогитар и звукоснимателей

Самый первый магнитный звукосниматель был изобретен в 1942 году инженером, работавшим в компании Gibson. Первые электрогитары изобрели несколько лет спустя компанией – Electro String.

Так звукосниматели вместе с музыкантами начали создавать что-то абсолютно новое…

Звукосниматели открыли новые тембры звука для музыкантов, а это породило множество новых стилей и совершенно новых музыкальных команд.

Даже оркестры начали применять электрогитару, так как людям нравились агрессивные гитарные партии вкупе с приятными и мягкими джазовыми партиями.

Именно поэтому многие гитаристы начали переходить с акустических гитар на электро.

Один из первых гитаристов перешедших в электричество был – Лес Поул (да-да именно он в последствии изобрел всеми любимую гитару!). Притом он был новатором не только в технических приспособлениях, а так же и в стиле игры. Лес Поул использовал различные приемы – начиная от трелей и заканчивая разнообразными последовательностями аккордов. Он пример для многих гитаристов!

Как устроена электрогитара

В целом, строение электрогитары похоже на классическую, но все таки лучше внимательно изучите изображение ниже и постарайтесь запомнить устройства электрогитары.

Как можете заметить на электрогитаре совсем другой бридж, плюс к нему прикручен рычаг, который может сильно разнообразить звучание Вашей гитары за счет резкой смены строя. Если Вам интересно научиться применять рычаг в своей игре, то почитайте вот эту статью!

Так же на нашей гитаре расположено несколько звукоснимателей и переключателем звукоснимателей ниже можно выбирать, сколько или какой звукосниматель должен звучать в данный момент.

Помимо всего этого есть еще и гнездо “Джек”, при помощи которого гитара соединятся с комбиком. Для подключения гитары к комбоусилителю Вам нужен шнур – Джек-Джек, одну сторону подключаете к гитаре, а другую к комбику и после осталось только включить Ваш комбик и наслаждаться звуком!

Остальные детали я думаю, Вам уже знакомы, поэтому повторять их назначение и смысл я не буду, если вдруг Вы пропустили предыдущую статью, в которой я писал про классическую и акустическую гитару (в ней же я описывал и другие части гитары), то можете прочитать ее по этой ссылке.

Оборудование для игры на электрогитаре

Комбоусилитель или комбик – жизненно необходим, если Вы желаете насладиться гитарным звучанием. Является основным элементом в создании гитарного звука, бывают два типа усилителей – ламповый и транзисторный.

Ламповый усилитель построен на электронных лампах, а транзисторный – на полупроводниках. Больше ценятся ламповые усилители из-за своего чистого и “теплого” звука, естественно можно найти и довольно хороший аналог в транзисторных усилителях, но если у Вас есть деньги, то лучше задумайтесь о лампе.

Педали эффектов – устройство, обрабатывающее звучание гитары, и создает определенный эффект. Как правило, одна педалька реализует один эффект, но бывают педали с несколькими эффектами.

Шнур Джек-Джек – служит для соединения гитары и усилителя, а так же для подключения различных примочек к гитаре.

Гитарный процессор – устройство, которое реализует несколько типов эффектов, а так же дает возможность комбинировать сразу несколько различных эффектов.

Надеюсь, Вам понравилась эта статья, и Вы найдете применения этим знаниям. Поэтому, желаю, удачи в освоении этого инструмента, практикуйтесь ежедневно и не забывайте заглядывать на сайт, Вас ждет еще много всего интересного здесь!

Источник

Электрогитары – как они работают?

Автор: Макс Керстен

Перевод: Оксана Константинова

Неудивительно, что гитара определила ход мировой музыкальной истории последних 60-ти лет. День за днем, она вносит огромный вклад в мир музыки и сегодня.

Гитара обозначает «класс» априори. Если же копнуть глубже, во многом это заслуга применяемых для ее изготовления технологий.
Принцип работы электрогитары не так сложен для понимания. Тем, кто влюблен в гитару, несомненно, будет интересно узнать об устройстве инструмента.

Корпус электрогитары бывает двух видов: пустой и полупустой.

Пустой корпус: название говорит само за себя. Корпус этой электрогитары внутри пуст, в точности как у акустической. Пустой корпус сам по себе является хорошим акустическим резонатором и позволяет получить громкий, гулкий, протяжный звук..

Полупустой корпус: очевидно, что в нем больше заполнений, которые делают звук плотным. Электрогитара не предназначена для того, чтобы полностью копировать звучание акустической. Фактически, полупустой корпус позволяет получить более насыщенный, теплый, и, при этом, чистый звук.

Звукосниматели преобразуют колебания струн в электрический сигнал переменного тока. Происходит это следующим образом: струна колеблется в поле, создаваемом постоянным магнитом (магнитами) датчика. Когда гитара подключена, но не используется, магнитное поле, взаимодействующее со звукоснимателем, остается относительно спокойным. Как только Вы прикоснетесь к струнам (возникнет колебание струны в поле, создаваемом магнитами датчика), внутри катушки проволоки возникнет электрический ток, который через провода подается в усилитель.

Гриф гитары разделен на отрезки, которые размечены линиями или небольшими выступами (порожками). Эти отрезки называются лады. Прижимая струну к определенному ладу, гитарист вызывает сокращение ее рабочей поверхности. Таким образом, извлекаются нужные ноты. К примеру, сокращение длины струны вдвое вызывает повышение тона на октаву. Разумеется, знание музыкальной теории станет здесь хорошим подспорьем.

Регуляторы, которые обычно располагаются на корпусе электрической гитары, изменяют яркость тона при использовании простого фильтра, который понижает или поднимает частоту звукоснимателя.

Регуляторы громкости и тембра предназначены для увеличения или уменьшения громкости звука и изменения его тембра. Они подключены к звукоснимателям.

Таким образом, магия гитары и ее уникальный звук обеспечиваются простым набором из магнитов, проводов, дерева и стали.

Качество, простота в использовании и надежность инструмента, однако, зависят от марки, изготовителя и используемой электроники. Впрочем, располагая знаниями о внутреннем устройстве гитары своей мечты, найти таковую нетрудно.

Источник

Устройство электрогитары

На предыдущей странице мы рассмотрели виды гитар и остановились на электрогитаре. На этой странице мы рассмотрим части, из которых состоит электрогитара.

Устройство электрогитары показано на рис. 1.

Рис. 1. Устройство электрогитары

Корпус (дека). Корпус также является основной частью электрогитары и играет большую роль в формировании звука.

Рис. 2. Пассивные звукосниматели

Рис. 3. Активный звукосниматель EMG типа Hambacker

На звучание электрогитары влияют не только типы звукоснимателей и их количество (с помощью переключателя их можно включать по отдельности и вместе), но и их положение. Различают три положения звукоснимателей: у грифа (нэковый), посередине (мидл) и у струнодержателя (бриджевый). Звук у грифа при съеме получается низкий и глубокий, а у бриджа – яркий и высокий. Некоторые звукосниматели предназначены для установки в определенную позицию – у грифа, по середине или у бриджа. Это нужно учитывать при замене (на более лучшие) звукоснимателей на электрогитаре.

Переключатель звукоснимателей. Служит для включения звукоснимателей по отдельности или вместе, что позволяет получать различное звучание.

Бридж (машинка, струнодержатель). Это устройство, с помощью которого струны прикрепляются к корпусу электрогитары. Существуют бриджи с системой тремоло и без неё. Бриджи без системы тремоло лучше держат строй ( «качание» рычага в бюджетной системе тремоло быстро приводит к расстройке), однако они не позволяют понижать (и повышать) строй во время игры.

Рис. 3. Системы тремоло

Системы тремоло (машинка) бывают типа: Fender (Фендер), Floyd Rose (Флойдроуз) и др. Машинка Fender имеет простой механизм и позволяет только понижать строй. Электрогитары с машинкой Floyd Rose оборудованы микроподстройкой и специальной прищепкой, и позволяют как понижать, так и повышать строй.

В недорогих гитарах с машинкой Флойдроуз возникает больше проблем, чем с машинкой Фендер. Поэтому Вы должны сами решить, нужны Вам дополнительные возможности (и дополнительные проблемы) системы тремоло или нет.

Колковый механизм (колки). Колковый механизм служит для настройки высоты звучания струн. Его качество влияет на то, насколько хорошо гитара будет держать строй, и сколько усилий нужно будет прикладывать для настройки.

Анкер. Изогнутый стальной стержень, который находится внутри грифа электрогитары, и служит для предотвращения деформации грифа от нагрузки, создаваемой натяжением струн. На одном конце анкера находится анкерная гайка, вращение которой шестигранным ключом приводит к изменению изгиба грифа. Доступ для анкерной гайке часто закрывается крышкой, которая расположена у основания головы грифа (у верхнего порожка).

Электроника. Находится в корпусе электрогитары, доступ к которой осуществляется путем снятия крышки отсека электроники (на рисунке она находится на обратной стороне корпуса электрогитары). В случае активной электроники в корпусе электрогитары может быть отдельный отсек для батарейки 9В.

Теперь Вы знаете об устройстве электрогитары, и мы переходим к рассмотрению их типов.

Источник

Как выбрать гитару. Устройство электрогитары

Как это работает

Воспроизведение звука на электрогитаре происходит благодаря усилению электронного сигнала, образующегося в результате колебания струн над звукоснимателем. Наиболее распространенный тип звукоснимателя представляет собой магнит с обмоткой из тонкой проволоки, что позволяет ему генерировать небольшие электрические импульсы в результате колебания металлической струны в его магнитном поле.

Этот крошечный электрический импульс затем усиливается с помощью специального усилителя и воспроизводится динамиком в виде звука. С тех пор, когда наличие струны и звукоснимателя стало единственным условием, необходимым для извлечения звука, электрические гитары больше не нуждаются в резонирующем корпусе; они могут быть выполнены из цельного куска древесины или даже пластика. Однако материалы, из которых выполнены цельнокорпусные гитары, значительно влияют на их звучание, тембр.

Четыре типа электрогитар

Отдельно от цельнокорпусных гитар выделяют еще акустическую электрическую гитару (hollowbody), полуакустическую (semi-hollowbody) и chambered электрогитары.

Цельнокорпусные электрогитары не имеют никаких ограничений касательно акустики и могут иметь любую форму, начиная от совсем небольшого размера (чуть более грифа и звукоснимателя), заканчивая смелым заостренным дизайном. Любой стиль современной музыки можно воспроизвести с помощью цельнокорпусной электрогитары.

Акустические электрические гитары (с пьезодатчиком) отличаются изогнутым корпусом, из-за чего имеют некоторые сложности, так как их корпус резонирует и “заводится” на определенных частотах. Эти гитары любят джазовые гитаристы за наполненный, глубокий тон с низким басовым звучанием.

Полуакустические гитары имеют цельный корпус (чтобы исключить лишний резонанс и «завод» на определенных частотах ) и большие полости – обычно со звукоснимателями – с обеих сторон. Существует целый ряд полуакустических гитар, используемых для игры во всевозможных музыкальных стилях, начиная от спокойного джаза, заканчивая дерганым панком.

Каждая сhambered гитара имеет выемки, полости, внутри цельного корпуса. Многие традиционные цельнокорпусные гитары имеют свои параллельно выпущенные версии с полостями внутри, для меньшего веса и лучшего резонанса.

Мензура (Scale length)

Мензура – это расстояние между точками опоры неприжатой (открытой) струны. Одна из этих точек располагается на бридже (струнодержателе), другая на верхнем порожке грифа.

Исходя из мензуры инструмента, по специальным формулам рассчитываются места установки ладов.

Расстояние от порожка до границы:

Если по какой-либо причине у инструмента не настроена мензура, то он начинает не строить, поскольку лады установлены исходя из определенной величины мензуры.

На большинстве полуакустических и электрогитар приняты две ставшие стандартными величины длины мензуры:

Звукосниматели

Звукосниматель – устройство, предназначенное для преобразования колебания струн в электрический ток. В дальнейшем сигнал со звукоснимателя может быть обработан для получения различных звуковых эффектов и усилен для воспроизведения через динамики. Распространены три типа звукоснимателей для электрогитар: магнитные синглы и хамбакеры, и пьезоэлектрические. Встречаются гитары, в конструкции которых используют один из них или комбинацию из нескольких типов звукоснимателей. Три магнитных звукоснимателя на электрогитаре. Слева направо: один хамбакер и два сингла.

Звукосниматели для гитар делятся на электромагнитные и пьезоэлектрические.

Магнитные. Такими звукоснимателями оборудованы все электрогитары. Конструктивно они представляют собой магнит и расположенную рядом или вокруг него катушку индуктивности. Катушка состоит из каркаса и обмотки проводов. Такие звукосниматели снимают сигнал благодаря изменениям магнитного поля, которые создают колеблющиеся струны в нем. С нейлоновыми струнами такой звукосниматель работать не будет. Магнитные звукосниматели делятся на синглы и хамбакеры. Магнитные звукосниматели могут быть активными и пассивными.

Звукоснимателями исключительно для бас-гитар являются Precision и Jazz. Свои названия звукосниматели получили от моделей бас-гитар, на которых были впервые установлены. Пресижн представляет собой две шашечки, которые являются синглами, но вместе они образуют хамбакер. Джаз – классический басовый сингл.

Пьезоэлектрические. Эти звукосниматели получили широкое распространение в электроакустических гитарах, хотя некоторые производители устанавливают такие звукосниматели и на цельнокорпусные электрогитары. Основой их конструкции является пьезокристалл преобразующий механические колебания в электрические. Пьезоэлектрические звукосниматели делятся так же на два вида, отличающиеся форм-фактором и качеством звучания. Первый и более простой вариант – звукосниматели в виде круглой таблетки. Такие звукосниматели быстро крепятся и снимаются, но у них невысокое качество звука, так как они снимают колебания деки. Второй вид – звукосниматели в виде тонкой и узкой полоски. Они устанавливаются под нижний порожек гитары. Сложность установки полностью окупается высоким качеством съема звука, за счет того, что такие звукосниматели снимают колебания самих струн.

Пьезозвукосниматели обладают лучшей читаемостью, атакой и сустейном. Еще одно преимущество, пьезозвукосниматель можно установить под каждую струну и при сведении получать интересные стереопанорамные эффекты. Однако, пьезозвукосниматели практически непригодны для использования с исказителями. Из-за переусиления слишком велика вероятность заводки, что небезопасно для динамиков, особенно для ВЧ-драйверов.
Также во избежание шумов для пьезозвукоснимателей необходимо использование буфера предусилителя, желательно встроенного в корпус гитары, чтобы избежать потери сигнала между пьезоэлементом и преампом.

Электроника

Расположение звукоснимателей в различных точках на корпусе гитары влияет на ее звучание. Звукосниматели, расположенные возле бриджа, озвучивают струны в том месте, где они меньше всего колеблются. В результате, они усиливают высокочастотную составляющую или «атаку». Звукосниматели, расположенные ближе к центру струн – ближе к грифу гитары – воспроизводят звук, характеризующийся средними и низкими частотами. Существуют сотни различных электронных схем для извлечения всевозможных звуков из гитарных звукоснимателей, однако здесь рассмотрим наиболее часто встречающиеся:

http://www.seymourduncan.com/support/wiring-diagrams/
На этом сайте Вы сможете найти схемы распайки звукоснимателей фирмы Seymour Duncan. Так что, приобретя звукосниматель, проблем с поиском схем подключения звукоснимателей не будет.

Материал, из которого изготовлена гитара

Источник

Строение гитары. Детальный разбор схемы строения акустической и классической гитары

Строение гитары. Общая информация

В гитарном искусстве исполнители часто орудуют не только музыкальными терминами, но и обозначениями частей инструмента. Для того, чтобы понять многие моменты, необходимо знать строение гитары хотя бы в общих чертах. А если дело касается смены струн, регулировки отдельных компонентов или ремонта, то следует углубиться в эту тему дальше и больше. При объяснении большинства исполнительских технических моментов постоянно используется гитарная терминология. Без её знания, что называется, как без рук – играть можно, но в процессе придётся многое навёрстывать. Поэтому каждый регулярно занимающийся гитарист должен освоить первоначальные термины и обозначения.

Схема строения гитары

На предложенном рисунке показано строение гитары и обозначены её главные элементы. Хорошо, если у вас есть под рукой инструмент и вы можете найти их и на собственном примере. Информация по частям лучше усваивается, если знать для чего предназначена каждая деталь. Рассмотрим подробнее.

Корпус

Корпус – основная часть любой гитары. Он состоит из множества элементов, речь о которых пойдёт ниже. От строения и материала корпуса зависит мощность и тембр звука. Также от сборки зависит мобильность и прочность инструмента.

Нижняя дека

Она же задняя дека – это оборотная сторона гитары. Чаще всего полнота звучания зависит от дерева, из которого она сделана. Одна из несущих частей. Если рассматривать строение классической гитары, то для концертного исполнения «back» изготавливают из махагони, так как он обеспечивает наилучшие характеристики звука.

Верхняя дека

Наиболее важный элемент. Именно она является связующим звеном между извлечением звука из струны и передачи её колебаний в воздушную среду. Наиболее качественно изготавливать «Top» из цельного куска древесины. На классиках применяют кедр, альпийскую ель. На более дешёвых инструментах (в т.ч. акустических) применяют фанеру. Тембр и качество звука по большей части зависит именно от Топа.

Вырез (катавей)

Элемент, который в основном присутствует на эстрадных гитарах. Необходим прежде всего тем, кто любит исполнять соло на крайних ладах (дальше 12) и позволяет дотянуться до необходимых верхних нот.

Подставка (бридж)

Чаще деревянная пластина, которая придаёт жёсткости конструкции всего корпуса и позволяет оказывать сопротивление натянутой струне.

Канты

Располагаются по краям верхней деки и оказывают для неё защиту от внешних факторов. Создают небольшую дополнительную прочность для корпуса. Также придают и эстетический эффект за счёт своего оформления.

Стреплок

Пластиковая или металлическая «пуговица», которая устанавливается специально для закрепления ремня. Может быть одна или две.

Обечайка

Это часть, которая соединяет верхнюю и нижнюю деку. Является резонаторным проводником от ведущей верхней деки в нижнюю и обеспечивает формирование объёма звучания. В ширину примерно 10 см. Изготавливаются из того же материала, что и нижняя дека.

Нижний порожек

Ещё его называют «косточкой» (делается из пластика или из кости). Пластинка, которая имеет под собой подкладки для регулировки струн. Оказывает небольшое воздействие на саундовые свойства.

Розетка

Узорная окантовка вокруг голосника. На классических инструментах мастер может изобразить очень интересный рисунок. На акустиках сделана плотнее и оберегает часть под струнами от внешнего воздействия.

Резонаторное отверстие

Важный элемент для появления звука. Благодаря голоснику, гитара резонирует и высвобождает звуковые колебания из глубины корпуса. Если его закрыть, то получится глухое и очень тихое звучание, похожее на бубнёж.

Колышки для крепления струн

Также носят названия пины. Белые продолговатые куски пластика, которые имеют в сечении пазы для приложения туда струны. Пин вместе со струной опускается в отверстие подставки и надёжно «запечатывается».

Накладка (гольпеадор)

Пластиковая фигурная накладка, которая устанавливается на верхнюю деку чуть ниже розетки. Используется во фламенко-гитарах и эстрадных – основная цель сберечь деку от случайных ударов медиатором и от перкуссионных ударов пальцами и ладонью.

Гриф гитары — вторая основная часть, на которой происходит натяжение струн, регулировка строя и собственно, игра левой рукой.

Накладка на гриф

Накладка на гриф – деревянное покрытие, которое занимает «рабочую» часть грифа.

Ладовые порожки

Металлические пластинки, отделяющие один лад от другого. Показывают длину, которую нужно зажимать, чтобы получить ту или иную высоту звука.

Голова грифа

Часть, которая содержит механизм для наматывания и настройки струн. Также часто используется для помещения логотипа фирмы.

Накладка на голову грифа

Изготавливается из того же материала, что и корпус. Плотная деревянная пластинка, которая покрывает голову грифа. Она укрепляет его и закрывает место соединения головы и «шеи».

Гребень головы

Элемент «Головы», который используют только как дизайнерское решение в эстетических целях. Различного рода мелкие детали создают отличия в инструментах разных производителей.

Колковая механика

Состоит из взаимосвязанных шестерёнок, которые закреплены металлическими пластинками с двух сторон грифа. Струны продеваются в продолговатые валики и наматываются с помощью ручек. У классических гитар открытый, у акустических – закрытый.

Источник

Электрогитара и особенности конструкции

В этой части статьи я постараюсь помочь определиться с выбором электрогитары. Это не общие рекомендации, которые может дать любой «классический» гитарист, скорее это обзор конструктивных особенностей различных электрогитар. Если при выборе классической (испанской) гитары следует обратить внимание на техническое состояние и сорт дерева, то с выбором электрогитарой все сложнее. За свою сравнительно недолгую историю у электрогитары появилось множество разновидностей, зачастую принципиально отличающихся друг от друга. Но все по порядку.

Стив Вай с именной гитарой Ibanez JEM с корпусом из прозрачного пластика.

Dima mirror – гитара итальянской фирмы ThreeGuitars с алюминиевым корпусом и грифом из углеродного волокна

Ну и если вы прочитали статью «история развития электрогитары», то уже знаете, что электрогитары гитары бывают с пустотелым (резонирующим) и цельным корпусом. У гитар с резонирующим корпусом более мягкое звучание, поэтому такие гитары чаще всего применяют в классическом джазе, свинге, иногда в других направлениях, где требуется мягкий звук. Отсюда и часто употребляемое название в обиходе – джазовая модель. У гитар с цельным корпусом более резкое звучание и продолжительный сустейн.

Патент на анкерный стержень

Болт для регулировки прогиба грифа. Иногда регулировочный болт находится со стороны корпуса гитары.

Конструкции электрогитар с привинченным, вклеенным и сквозным грифом

Теперь рассмотрим отдельно подставку и нижний порожек на электрогитаре. Ввиду того, что многие английские термины входят в частности и в обиход гитаристов, довольно часто можно встретить слово бридж (подставка). Существуют два основных варианта крепления струн – жесткая бриджевая посадка и система вибрато. Поговорим о каждой в отдельности.

При помощи винтов по краям подставки можно регулировать высоту струн, при помощи вкладок можно регулировать мензуру каждой струны в отдельности.

Особое внимание уделим системе вибрато. Еще на самых первых электрогитарах вместо подставки иногда ставили простое механическое устройство, состоящие из рычага и пружины, позволяющее опускать натяжение струн с последующим возвращением в первоначальное положение с целью исполнять прием вибрато. Более совершенные модели, разработанные механиком (и проектировщиком мотоциклов) Полом Бигсби (Paul Adelburt Bigsby), стали применяться в 40-х годах. История гласит, что Бигсби познакомился с кантри музыкантом Мерлом Трэвисом, который жаловался на плохое качество вибрато на его гитаре. Осознав проблему, Бигсби спроектировал свой вариант, применяемый до сих пор на многих гитарах.

Вибрато системы Бигсби на именной гитаре Чета Аткинса фирмы Gretsch.

Современная система вибрато на стратокастере, вид спереди.

Пружины на задней стороне стратокастера. Обычно прикрыты пластиковой панелью, но многие гитаристы снимают ее, чтобы иметь доступ к регулировочным болтам, позволяющим изменять натяжение пружин

Следующим этапом была разработка запирающихся тремоло (locking tremolo), исключающих трение полностью. Струны на верхнем порожке после настройки гитары прижимаются металлическими пластинами при помощи болтов. Точная подстройка осуществляется на самом механизме вибрато, аналогично настройке многих смычковых инструментов. С механической точки зрения это, пожалуй, самый идеальный вариант. Хотя к недостаткам можно отнести тяжелый вес механизма, реагирующим на положение инструмента в пространстве. Достаточно наклонить гитару так, чтобы корпус был параллелен полу, и у нее изменится строй. Второй недостаток – на замену струн и настройку уходит много времени. Разработана такая система была Флойдом Роузом (Floyd Rose), применяется на гитарах с середины семидесятых. Особой популярностью пользуется в тяжелом роке.

Остальные системы вибрато в той или иной степени основаны на одном из трех основных видов. Каждый из вариантов крепления струн имеет свои особенности, свои за и против, поэтому невозможно сказать однозначно, какой вариант лучше. Жесткая посадка меньше глушит колебания, соответственно сустейн выше. Хотя я не стану ограничиваться одним понятием сустейн.

Однажды у меня была гитара с неплотно привинченным грифом. Взятый аккорд распадался на несколько отдельных звуков, которые как-то слабо гармонировали друг с другом. Каждая нота звучала отдельно от другой, не было той «плотности» звука, которую ожидаешь при исполнении аккорда. Так примерно можно и охарактеризовать звук гитары с жесткой посадкой – он несколько более плотный, по сравнению с гитарами, на которых есть система вибрато (хотя, как и в случае со сквозным грифом, лучше рассматривать каждый инструмент в отдельности). К плюсам этой конструкции можно также отнести возможность быстро сменить струны, в отличие от системы Флойд Роуз. Гитару с жестким бриджем можно рекомендовать музыкантам, которые не включают художественные элементы, получаемые при помощи вибрато, например ритм гитаристам.

Процесс настройки гитары с вибрато несколько сложнее, чем на гитарах с жесткой бриджевой посадкой. Силам натяжения струн противодействует сила натяжения пружин. Предположим, что первая струна настроена ниже положенного. Попробуем ее подтянуть. Струна натянет весь механизм тремоло, при этом ослабнет натяжение остальных струн. Подтягиваем остальные – ослабевает первая струна. Процесс настройки можно начинать сначала, пока не будет найдено равновесие всех сил. При этом рекомендуется, чтобы рабочая поверхность вибрато была параллельна корпусу гитары (имеется в виду система, пружины которой находятся с обратной стороны гитары, если в исходном положении она не ложится плотно на корпус). Добиться этого можно натяжением или ослаблением пружин. Хотя отстроить натяжение пружин достаточно один раз и на всю жизнь, главное менять струны на равнозначные по толщине.

По поводу систем вибрато я не могу дать никаких рекомендаций. К каждой системе надо привыкать, у каждой есть свои достоинства, недостатки и особенности использования. Есть много гитаристов, с успехом использующих совершенно разные системы, многие из них создали свое неповторимое звучание. В идеале лучше попробовать все возможные варианты и решить, что вам как музыканту ближе.

Принцип действия вибрато – равновесие сил натяжения.

Теперь поговорим об электронике. Существует два основных вида магнитных звукоснимателей – синглы и хамбакеры. Синглы – это звукосниматели, представляющие из себя одну единственную катушку (отсюда и название), имеют два вывода – сигнал и землю (Hot and Ground). Они хорошо прорабатывают высокие частоты, имеют слабый по сравнению с хамбакерами выходной сигнал. Их хорошо применять на чистом звуке или на слабом перегрузе, на сильном перегрузе звук имеет слишком резкий верх. хотя в музыке возможно все, запретить никто ничего не может. Ингви Мальмстин (Yngwie Malmsteen) работает с таким звуком очень успешно.

Недостатком синглов является склонность цеплять электромагнитные наводки, которые являются нежелательным шумом (однажды при помощи гитары мне удалось поймать радиопередачу, правда в плохом качестве). Конечно, производители звукоснимателей пытаются бороться с лишними шумами по мере возможностей, но устранить их получается не всегда, хотя свести удается до незначительного минимума.

Звукосниматели делятся также на активные и пассивные. Пассивные преобразовывают колебания струн в сигнал, который сразу же можно подать на вход усилителя. Активные звукосниматели имеют встроенный предварительный усилитель, требующий в свою очередь дополнительного питания, чаще всего от батареи «крона», которая установлена на гитаре. К преимуществам активной электроники можно отнести мощный выходной сигнал, низкое соотношение сигнал/шум. Недостатки – высокая стоимость, дополнительный источник питания. Многие гитаристы говорят о меньшем динамическом диапазоне, менее прозрачном звуке. В основном активные звукосниматели пользуются спросом у металлистов, потому что очень хорошо ведут себя на сильно перегруженном звуке. Любители чистого звука наоборот чаще всего предпочитают пассивную электронику. На самом деле есть много разновидностей звукоснимателей, которые имеют вышеизложенные принципы работы, но отличаются друг от друга выходным сигналом, сопротивлением, частотными характеристиками, поэтому выбор электроники практически не ограничен.

На характер звука влияет положение звукоснимателя. У подставки (бриджевая позиция) тембр более резкий, у грифа (нэковая позиция) более мягкий. Зачастую гитары снабжаются более чем одним звукоснимателем. Рекомендуется у подставки ставить звукосниматель с более мощным выходом, чем у грифа, поскольку амплитуда колебания струн у грифа значительно выше.

Jackson SL1T Soloist с тремя звукоснимателями

материал подготовил Леонид Рейнгардт

Источник

Электрогитары

Устройство электрогитары!

Этот музыкальный инструмент весьма технократичен. Интуитивно и конструктивно
располагает к своей модернизации и новшеству. Поэтому и существует большой выбор электрогитар. От такого богатого выбора довольны все, кроме разве что новичков-покупателей.

Рассмотрим самые интересные части электрогитары:

Звукосниматели (датчики) – сердце «электрухи». 🙂 Их набор показывает на что она способна.
Существует простая их классификация:

Активные датчики – преобразуют колебания струны в электрический сигнал, затем
усиливают его и предают через шнур на комб или пульт.

Также датчики разделяются на 2 вида:

Сингл – простое устройство (катушка и провод). Воспроизводит резкий, звонкий, яркий и даже не побоюсь сказать, «искренний» звук. Но при этом очень шумят.

Хамбакер – устройство поздней выделки. Шумит значительно меньше сингла. Выдает «сочный», мощный и при этом чистый звук. Если говорить о чувстве звука, то «искренность» уже не та. 🙁

Бридж — струнодержатель («машинка»), также служит для настройки мензуры электрогитары и для регулировки высоты расположения струн над корпусом.

Бриджи разделяются на фиксированные и не фиксированные (тремоло-системы):

Фиксированные — жесткая фиксация струн на корпусе гитары. Рычага для оттягивания струн нет. (самые популярные: Hardtail, Tune-o-Matic)

Фиксированные бриджи по многим показателям лучше, т.к гитару легче настроить и сложнее расстроить, также благодаря креплению струн сквозь корпус гитары звук при игре более чистый и насыщенный. Единственным минусом является отсутствие рычага.

Тип и названия электрогитары (от исторических к современным):

Источник

Как устроена электрогитара

Визуально электрогитара и акустическая гитара очень схожи. Но на деле это два абсолютно разных типа музыкальных инструмента, имеющих серьезные конструктивные различия.

Устройство электрогитары, как и способ получения звука, радикально отличаются от акустических инструментов. Основатель магазина Gitarilka Иван Поляков рассказал о том, как устроен этот популярный современный инструмент.

– Одним из распространенных среди начинающих музыкантов поисковых запросов является «электрогитара устройство». Интерес к данному типу музыкальных инструментов не случаен. Электрогитары (gitarilka.ru/elekrogitary) используются в большинстве музыкальных стилей и направлений. Благодаря такой универсальности они очень популярны среди профессионалов и начинающих музыкантов. Общими деталями у обычной и электрической гитары являются корпус, гриф, верхний и нижний порожки, колки и струны. Конструкция корпуса электрогитары несколько отличается от акустической, но главные различия в другом.

Бридж (машинка) – устройство, крепящее струны к деке. Есть две разновидности машинки: с подвижным рычагом (тремоло), позволяющим изменить тональность звучания, и без него. В первом случае электрогитара позволяет разнообразить звук, но при этом страдает надежность конструкции и простота использования. Даже одна порванная струна требует полной настройки гитары, причем произвести ее сложнее, чем на инструментах без тремоло. Поэтому новичкам лучше использовать электрогитары без машинки или с простейшим устройством, позволяющим только понижать звук.

Электрогитара — устройство, в основе которого лежит принцип преобразования звуковых колебаний в электрический сигнал. Под струнами электрогитары располагаются звукосниматели, преобразующие колебания струн в звуковой сигнал. Они являются важнейшими элементами гитары, от которых зависит качество звучания. Существует два типа звуковых датчиков (звукоснимателей) – синглы и хамбакеры. Первые хуже справляются с подавлением посторонних шумов и при игре с дисторшн дают сильный фон. Хамбакеры хорошо подавляют шумы и выдают более мощный и насыщенный звук. Существует множество электрогитар с комбинированными звукоснимателями. Устройство электрогитары такого типа отличается последовательностью установки звукоснимателей и обозначается сочетаниями букв S и H. Например, «S-S-H» – два сингла и один хамбакер.

На электрогитарах «смешанного типа» имеется возможность переключения между разными типами звукоснимателей, чтобы разнообразить звучание.

Источник

Электрогитара

Электрогитара — разновидность гитары с электрическими звукоснимателями, преобразующими колебания металлических струн в колебания электрического тока. Сигнал со звукоснимателей может быть обработан для получения различных звуковых эффектов и затем усилен для воспроизведения через динамики. Слово «электрогитара» возникло от словосочетания «электрическая гитара».

Наиболее распространены шестиструнные электрогитары. Классический строй шестиструнной гитары аналогичен строю акустической гитары: ми си соль ре ля ми (E B G D A E). Достаточно часто используется строй «dropped D», в котором нижняя струна настраивается в ре (D) и более низкие настройки (Drop C, Drop B), которые используют в основном гитаристы металла и альтернативной музыки. В семиструнных электрогитарах чаще всего дополнительная нижняя струна настраивается в си (B). Восьмиструнная гитара — электрогитара с дополнительными 7 и 8 струнами для экстремально тяжёлой музыки. Впервые сделана на заказ и использована шведской метал-группой «Meshuggah». Благодаря популярности этой группы, для любителей подобной музыки выпущена первая серийная 8-струнная гитара, Ibanez 2228.

Типичными, наиболее популярными и одними из старейших моделей электрогитар являются Telecaster (выпущена в 1951 году) и Stratocaster (1954) компании Fender, а также Les Paul (1952) компании Gibson. Эти гитары считаются эталонными и имеют множество копий и подражаний, которые производятся другими компаниями. Многие современные крупные компании по производству музыкальных инструментов в начале своей деятельности выпускали лишь копии популярных моделей Fender и Gibson. Впрочем, впоследствии такие фирмы как Rickenbacker, Ibanez, Jackson, Yamaha, Hamer (англ.), B.C. Rich, ESP, Schecter и другие выпустили собственные модельные ряды инструментов, которые стали очень популярными в мире.

Содержание

Появление

Фактически, применение звукоснимателей в джаз-бэндах 1930—1940-х годов привело к целой революции в музыкальной сфере в середине века. Оказалось, что искажения звука, первоначально рассматривавшиеся как брак, могут порождать бесконечное количество ранее неведомых тембров. После этого электрическая гитара на несколько десятилетий стала важнейшим инструментом нескольких новых жанров — от гитарного попа до тяжёлых форм метала и нойз-рока. Звукоснимателей может быть установлено как два, так и три.

О том, кто из гитаристов первым перешёл из акустики в «электричество», до сих пор идут споры. Основной претендент на роль пионера — Лес Пол, утверждавший, что начал экспериментировать в этой области в начале 1920-х годов. Согласно архивному каталогу компании RCA Victor, 22 февраля 1933 года Noelani Hawaiian Orchestra записал около десятка песен с использованием электрической steel-гитары, четыре из которых были выпущены двумя пластинками: эту дату журнал Guitar Player считает официальным днем рождения электрического гитарного звука.

29 августа 1934 года свои первые записи сделал в Лос-Анджелесе оркестр Andy Iona And His Islanders, прославившийся впоследствии умением внедрять агрессивные гитарные партии в джазовую ткань. На стил-гитаре здесь играл Сэм Коки, наряду с Солом Хупи считавшийся лучшим гитаристом Западного побережья. Последний перешёл на «электричество» в том же 1934 году, о чём свидетельствуют записи, произведенные им в лос-анжелесских студиях фирмы Brunswick Records 12 декабря. Месяц спустя Боб Данн из Milton Brown’s Musical Brownies использовал электрический гитарный звук уже в жанре вестерн-свинга.

Одним из тех, на кого игра Данна произвела неизгладимое впечатление, был Леон Маколифф (Leon McAuliffe), юный гитарист техасского оркестра Light Crust Doughboys, который в группе Боба Уиллса The Texas Playboys к 1935 году уже играл жесткие риффы и сольные партии, соединявшиеся с традиционным звучанием духовых. Записанная оркестром кавер-версия композиции «Guitar Rag» Силвестра Уивера (она вышла под заголовком «Steel Guitar Rag») стала первым из многочисленных хитов группы, немало способствовав становлению электрогитары как основного инструмента оркестров Западного побережья.

Принято считать, что «испанскую» гитару первым перевел в электричество Джим Бойд, младший брат Билла — того самого, что возглавил в 1932 году коллектив под названием Bill Boyd’s Cowboy Ramblers. Записанная последним 27 января 1935 года версия популярного марша «Under Double Eagle» стала бестселлером, а заодно и своего рода учебным этюдом для начинающих. В 1937 году Зик Кэмпбелл в составе The Light Crust Doughboys перешёл в «электричество» не один, а на пару со стил-гитаристом. Впоследствии и Боб Уиллс стал устраивать аналогичные состязания с Шэмблином и Маколиффом.

Применения

В джазе и блюзе

В джаз электрогитара пришла в 1937 году благодаря Эдди Дарэму, техасскому джазмену, игравшему, в числе прочих, с Каунтом Бэйси, который, правда, предпочитал использовать его в качестве тромбониста. Считается, что именно Дарэм первым исполнил гитарное соло (на электрическом National, в «Time Out», запись от 9 августа 1937 года). Первым «электрическим» блюзменом стал Джордж Барнс, 1 марта 1938 года сыгравший в студии — сначала с Большим Биллом Брунзи, затем с Кертисом Джонсом. В 1939 году электрогитару взяли на вооружение чикагские блюзмены Биг Билл Брунзи и Тампа Ред. Затем Мемфис Минни записала «электрическую» версию песни «Me And My Cauffer», принесшую ей первый большой успех. Звездой ранней электрогитары был и Чарли Кристиан, который приобрел широкую известность в 1939—1942 годах, но славы достичь не успел (в 25 лет он умер от туберкулёза). Историки джаза утверждают, что именно Кристиан стал ключевой фигурой в истории современной электрогитары, оказав влияние на творчество таких мастеров, как Элдон Шэмблин, Мерл Трэвис, Хэнк Томпсон, Чет Эткинс, Билл Блэк, Джимми Брайант, Барни Кессел, Тэл Фарлоу, Уэс Монтгомери.

В роке

Одновременно с зарождением рок-музыки одним из основных инструментов рок-группы стала электрогитара. Она звучала на записях многих ранних рок-музыкантов — Элвиса Пресли, Билла Хейли, однако революционное влияние на развитие рок-техники игры на электрогитаре оказали Чак Берри и Бо Диддли. Их соло-партии и приёмы использования гитарного звука в контексте песни, эксперименты со звучанием оказали серьёзное влияние на последующую рок-музыку.

В 1960-е годы появляется целый ряд новых открытий в области использования электрогитары. Знаменитый гитарист Джимми Хендрикс в корне изменил взгляды на звучание гитары, всяческим образом извлекая из неё новые звуки, используя широкий спектр эффектов. Прежде всего, появились первые педали эффектов дисторшн и фузз, использовавшиеся поначалу группами гаражного рока (Линк Рей, The Sonics, The Kinks), а чуть позже — и более популярными исполнителями (The Beatles, The Rolling Stones). К концу десятилетия начинаются эксперименты с использованием в песнях гитарного фидбэка (The Velvet Underground), а также с более агрессивным и грязным звуком. Последнее привело к появлению в 1970-х годах жанра хард-рока, наиболее выдающимися гитаристами которого стали Ричи Блэкмор, Джимми Пейдж.

В 1980-х годах, с развитием панк-рока и появлением альтернативного рока, начинаются эксперименты с поиском новых звучаний электрогитары. Важную роль сыграли в этом некоторые группы конца 70-х, например, Joy Division, чей гитарист Бернард Самнер создавал с помощью гитары не столько ритм- или соло-партии в традиционном понимании, сколько атмосферные звуковые ландшафты, воспринимавшиеся при прослушивании песен на подсознательном уровне. Революционную роль в развитии рок-гитары 1980-х годов сыграли Sonic Youth, чьи гитаристы Торстон Мур и Ли Ранальдо, пользуясь нетрадиционными настройками и техниками игры, фидбэками, всевозможными странными гитарными эффектами, смогли создать уникальное звучание, ставшее основой для всей последующей эволюции рока.

Такие группы, как The Jesus and Mary Chain, Big Black, The Jesus Lizard, Pixies, Nirvana, пользовались наработками Sonic Youth, создавая жанр нойз-рока. Из него вышел и поджанр шугейзинга, в котором звучание электрогитары стало максимально отдалённым от привычных стандартов. В песнях шугейз-групп накладывалось огромное количество партий, которые иногда звучали как синтезаторы, традиционные гитарные риффы отходили на задний план, и всё вместе это создавало очень странный, революционный эффект. Брайан Ино назвал это звучание «поп-музыкой будущего». Ведущие группы жанра — My Bloody Valentine (гитаристы Кевин Шилдз и Дебби Гудж), Slowdive, Ride, Pale Saints.

Параллельно с этим в 80-е годы на базе фолк-рока 60-х создавалось более мягкое гитарное звучание, дававшее при наложении множества партий «симфонический» эффект. Огромную роль в развитии такого звука сыграл Джонни Марр из The Smiths.

В академической музыке

В 1950-х-1960-х годах многие композиторы академической музыки стали использовать в своих произведениях электрогитару. Среди таких произведений — Gruppen Карлхайнца Штокхаузена (1955-1957), String Trio Дональда Эрба (1966), The Possibility of a New Work for Electric Guitar Мортона Фелдмана (1966). Среди более поздних произведений такого рода — MASS Леонарда Бернстайна (1971), Electric Counterpoint Стива Рейха (1987), Miserere Арво Пярта (1989-1992), Симфония № 4 Лепо Сумеры (1992) с соло электрогитары в третьей части.

В 1980—1990-х годах начали писать произведения для электрогитары и более молодые композиторы. Среди них — Стивен Мэки, Ник Дидковски, Скотт Джонсон, Тим Брэди. Экспериментальные композиторы Гленн Бранка и Рис Четхэм написали несколько «симфонических» произведений для электрогитар, которых иногда требовалось до 100 штук.

Источник

Знакомство с электрогитарой

Основной материал, из которого изготавливаются электрические гитары это дерево.

Самое распространённое дерево для электрогитар — красное дерево, клён, ольха, ясень, тополь. В качестве накладок на гриф применяют палисандр, чёрное дерево и клён.

Наибольшее распространение получили шестиструнные электрогитары. Классический строй шестиструнной гитары аналогичен строю акустической гитары: ми ля ре соль си ми (E A D G B E). Для достижения различных музыкальных задач, гитаристы могут настраивать свои инструменты например в пониженные строи, когда все струны опускаются на одинаковое количество полутонов. Также стоит отметить так называемые дроп строи (dropped). В них шестая струна дополнительно настраивается на тон ниже. Например, довольно популярные дроп ре (drop D): D A D G B E. Подробнее про гитарный строй.

Самыми популярными и одними из старейших моделей электрогитар на сегодняшний день являются Telecaster (1951) и Stratocaster (1954) компании Fender, а также Les Paul (1952) компании Gibson. Эти модели считаются эталонами мирового гитаростроения.

В данном разделе нашего сайта вы сможете найти информационные статьи на тему электрической гитары начиная от выбора инструмента и заканчивая уходом и приемами игры на электрогитаре. Все статьи расположены на сайте по категориям для удобного поиска и изучения.

Общая информация

Данный раздел сайта содержит в себе статьи на общие темы об электрогитаре. Здесь вы сможете узнать из какого дерева делают электрические гитары, какие формы и виды электрогитар бывают, про гитарный тракт и многое другое. Полный список статей:

Настройка и эксплуатация

Усиление и эффекты

Игра на гитаре

Данный раздел целиком и полностью посвящен техническим моментам игры на электрогитаре. Здесь вы найдете информацию о различных приемах игры, как играть тот или иной стиль, про удобство игры и многое другое.

Крафт

Этот раздел сайта будет очень интересен самоделкиным. В нем вы сможете найти статьи на тему распайки звукоснимателей, схемы различных примочек и несложных гитарных усилителей, а также всевозможные советы и лайфхаки по гитарной электронике.

Источник

Формирование звука электрогитары (Тракт)

Если вы полный профан и никогда прежде не видели и не держали в руках электрогитару, то знайте, неподключенная она звучит очень тихо. Да и она же электрическая, значит по логике, ее нужно куда то воткнуть. Неужели в розетку, как Волк в известном мультсериале? Поэтому звук электрогитары в целом не определяется только типом используемого инструмента. Большое влияние на него оказывает вся цепочка формирования звука – от гитары до усилителя. Она и называется гитарным трактом.

Понятие гитарного тракта

Рассмотрим последовательность элементов, входящих в гитарный тракт. В самом классическом понимании, гитарный сигнал сначала попадает на предусилитель, затем на усилитель мощности. Между ними могут быть какие либо устройства эффектов. И уже этот усиленный сигнал попадает на специальный гитарный динамик, который и выдает тот самый узнаваемый звук электрогитары.

В продаже их можно найти как в раздельном виде, так и в связке. Комбоусилитель (комбик, комбо) содержит в себе все три элемента в одном корпусе (предусилитель, усилитель мощности и динамик). Усилитель типа голова – это предусилитель и усилитель в одной коробке. К ней требуется кабинет. Кабинет – это деревянный корпус с одним или несколькими динамиками.

Голова+кабинет (полустек)	Комбоусилитель

Классическая схема гитарного тракта

На рисунке изображена классическая схема гитарного тракта, начиная от гитары, заканчивая динамиком. Данный тракт является аналоговым. Рассмотрим все его элементы поподробнее.

Предусилитель (preamp).

В преампе сигнал с гитары предварительно усиливается и именно в нем искажается и перегружается, т.е. преамп подготавливает сигнал для усилителя мощности. Предусилитель может иметь один и более каналов. Одноканальные преампы как правило дают только чистый звук, но нередко обладают кнопкой boost (усиление) и крутилкой Gain, которая делает из чистого звука перегруженный. Многоканальные имеют один чистый канал и один или более перегруженных. Предусилители существуют как в связке с усилителем мощности (голова, комбо), в рековом исполнении и даже в формфакторе педали. Преамп играет наверно основную роль в формировании тембра звука гитары, по крайней мере перегруженного звука точно. Поэтому очень удобно, например, иметь их несколько разных в формате педали и подключать в зависимости от ваших вкусовых предпочтений и персональных хотелок.

Преамп AMT P2. Дает звук, схожий со звуком головы Peavey 5150

Усилитель (poweramp, мощник, оконечник).

В нем сигнал с преампа усиливается до необходимой громкости звучания, что позволяет полноценно работать с динамиком. Оконечник также может перегружать звук, но для этого нужна очень большая громкость. Звук перегруженного оконечника довольно своеобразен. Усилитель мощности также вносит свои нюансы в получающийся звук, но не настолько кардинально, как преамп.

В усилителях типа «голова» преамп и оконечник объединены как одно устройство.

Кабинет.

Что такое динамик, думаю рассказывать не стоит. Кабинет гитарный состоит из одного и более динамиков. Они бывают разных размеров, чаще всего от 6 до 12 дюймов. Количество динамиков в кабинете может составлять от 1-го до 4-х. Самыми рекомендуемыми и лучше всего подходящими для электрогитарного звука являются 12 дюймовые динамики. Также гитарный динамик несколько отличается от тех, что стоят в наших обычных домашних колонках. Гитарные ограничены по частоте. Примерно от 60 Гц до 6-9 кГц. Дело в том, что гитара это среднечастотный инструмент, и все полезные и приятные уху звуки лежат как раз в этом диапазоне. Поэтому, если вы подключитесь к обычным хайфайным колонкам, помимо гитары вы еще услышите море неприятного зуда и скрежета. Как раз их специальные гитарные динамики и не пропускают.

Randall 4×12	ENGL 1×12

Педали перегруза (distortion, overdrive, fuzz).

С развитием гитарной электроники и музыки в целом, на рынке появились педали, предназначенные чисто для перегруза сигнала. Их можно разделить на самостоятельные, которые включаются в чистый канал, и «грелки». С первыми все ясно. Включил, накрутил ручки на свой вкус, и играй. Грелка же нужна для игры в перегруженный канал, если не хватает уровня перегруза в преампе или хочется изменить характер звука. Грелка делает звук более четким и сухим. Тут уже необходимо искать баланс между уровнем гейна на грелке и преампе, поиграться частотами и т.д. По сути, грелка это просто педаль овердрайва, но включая ее в грязный канал усилителя можно хорошенько так «причесать» и уплотнить перегруз. Самые популярные грелки это Ibanez Tubescreamer TS9, Maxon OD808 и Boss SD1.

Педали эффектов (chorus, flanger, delay и т.д.)

Педали эффектов нужны для добавления каких то фишек в звук электрогитары. Например реверберации (эха) или же дилей (то же что то типа эха на слух). Включаться они могут как в разрыв усилителя (между предом и оконечником), так и напрямую в предусилитель. Есть конечно некоторые рекомендации по подключению, но в целом гитарист сам может включить их куда угодно, в зависимости от целей и вкусов.

Цифровой гитарный тракт (гитарный процессор)

С развитием компьютеров и прочих информационных технологий, люди научились моделировать усиление гитары с помощью компьютера. То есть проще говоря, электрические колебания струны преобразуются в нолики и единички, как то усиливаются, искажаются, потом снова преобразуются в электрические колебания и попадают на динамик. Здесь логичен вопрос, насколько точно все это преобразуется и не портится звук в процессе этих преобразований. Поэтому самое главное в гитарном процессоре это АЦП и ЦАП, т.е. те самые преобразователи из цифры в аналог и обратно. Чем они точнее и качественнее, тем будет более естественный и приятный звук. Но это тема другой отдельной статьи.

В рамках этой же статьи, я вскользь расскажу о теме гитарных процессоров. Их предназначение по сути то же, усилить сигнал гитары и подать на динамик. Вся суть усиления остается такой же как и классическая, только выполняется все в цифровом виде. Все вот эти преампы, усилители мощности, куча педалей эффектов, что на картинке выше, умещаются в одной не очень большой коробочке.

Тот самый Zoom 505 II

В принципе, на 2018 год, технологии вполне себе так развились, и современные дорогие гитарные процессоры способны выдавать вполне достойный звук. Так что не исключено, что в будущем все эти ваши ламповые головы канут в лету и уступят место цифровым усилителям (но честно скажу, думаю это еще оооочень нескоро).

Источник

Разбираемся в устройстве гитары и правильно за ней ухаживаем

Научиться играть на музыкальном инструменте под силу каждому, но далеко не все даже задумываются о его устройстве, особенностях ухода за ним. Новичок, только взявший акустическую гитару в руки и только начинает обучение в школе игры на гитаре для начинающих, обычно не может оценить состояние инструмента, не уделяет внимания условиям хранения.

В результате гитара без должного обслуживания быстро теряет вид и акустические свойства. Может потребоваться визит к мастеру, замена элементов корпуса, что стоит денег.

Важно! Чтобы как можно дольше поддерживать инструмент в рабочем состоянии рекомендуется тщательно изучить его конструкцию и научиться правильно за ним ухаживать.

Строение гитары

Выделяют две группы элементов конструкции акустики:

Иногда дополнительно обособляется набор деталей, скрытых внутри корпуса и грифа. Сюда могут быть отнесены несущий анкерный стержень, система звукоснимателей. Для базового понимания устройства инструмента преподаватели игры на гитаре считают такое разделение излишним.

Корпус

Составными элементами корпуса являются:

Каждый компонент корпуса следует рассмотреть подробно.

Нижняя дека

Представляет собой оборотную поверхность акустической гитары, является несущим элементом всей конструкции. Обеспечивает полноту, глубину звука. Чаще всего изготовляется из красного дерева (махагони), палисандра, амаранта.

Нижняя дека

Верхняя дека

Фронтальная поверхность инструмента. Цельная, либо склеена из половин. Для более качественного звука предпочтителен первый вариант. На деке крепятся бридж, гриф. Здесь же находятся розетка и вырез.

Верхняя дека

Вырез (катавей)

Располагается в одном из верхних углов корпуса. Положение зависит от того, праворучный ли инструмент или леворучный. Необходим для облегчения доступа к дальним ладам (выше 12-го).

Подставка (бридж)

Крепится к нижней части фронтальной поверхности, выглядит как деревянная накладка. Придает конструкции гитары дополнительную жесткость. На подставке располагается нижний порожек и пины (колышки) для крепления струн.

Звукосниматель

Необязательный элемент, встроенный звукосниматель крепится изнутри к верхней деке. Преобразует вибрацию струн в электрический сигнал, который передает на предусилитель. Съемный звукосниматель по необходимости устанавливается на гитарную розетку.

Product skybeat.ru

Обечайка

Боковина инструмента. Чаще всего изготовлена из такого же материала, как и задняя дека. Служит проводником, передающим колебания звуковых волн от верхней деки, оформляет глубину звука. В зависимости от модели бывает шире или уже, как правило – около 9-10 см.

Нижний порожек

Находится на бридже. Небольшая подкладка под струны из дерева, пластика, кости. Влияет на натяжение струн и их акустику.

Резонаторное отверстие (розетка)

В обиходе розеткой называется резонаторное отверстие, однако правильное его наименование – голосник. Розеткой же является орнаментальное оформление, размещенное по его окружности.

Отверстие может быть круглой, эллиптической формы. Встречаются необычные голосники, придающие звуку нетипичные оттенки. При этом располагается отверстие всегда на фронтальной поверхности, у основания накладки грифа.

Колышки для крепления струн

Как и нижний порожек, устанавливаются на подставку. Пластиковые элементы, фиксирующие струны с одного из концов. Работают как прижимающие кнопки. При отсутствии пинов струны пропускаются через отверстия в бридже и завязываются узлом.

Накладка (гольпеадор)

Находится под розеткой, другое название – капля. Выполняется из пластика, служит как для эстетических функций, так и предохраняет деку от преждевременного износа.

Последнее важно для новичков, которые часто попадают пальцами с медиатором мимо струн.

Система пружин

Внутренний элемент каркаса. Состоит из деревянных элементов, укрепленных на внутренней поверхности задней деки. Система распределяет звуковые колебания и уравновешивает тембр. Дополнительно пружины усиливают прочность корпуса.

К деталям грифа относятся:

Понимание функционала каждой детали важно для студентов курса гитары для взрослых, поэтому рассмотрим все элементы.

Накладка на гриф

Как правило темное покрытие из дерева, занимающее лицевую сторону грифа по всей его длине. Начинается от голосника, заканчивается у верхнего порожка. Необходима для размещения ладовых порожков и маркеров ладов.

Ладовые порожки

Тонкие металлические накладки, располагаются на накладке. Нужны для разделения ладов, упрощают игру.

Голова грифа

Верхнее окончание грифа, часто имеет свою накладку в тон корпуса. На этой детали размещается колковая механика. Снизу голова ограничена верхним порожком, сверху – гребнем.

Анкерный стержень

Внутренний структурный элемент, проходит по всей длине грифа. Основа стержня обычно выполнена из стали. Удерживает гриф от деформации из-за натяжения струн. Может быть отрегулирован при помощи гайки.

Гайка для регулировки анкера

Находится внутри корпуса, у основания анкерного стержня, для регулировки которого служит. Доступ к гайке возможен через голосник, при этом необходим особый тип ключа.

Гребень головы

Декоративный элемент, находится наверху головы грифа. Представляет собой деталь узнаваемого в рекламе оформления продукта той или иной компании. Влияния на акустику не оказывает.

Колковая механика

Механизм на основе червячной передачи. Служит для натяжения струн, причем каждая подтягивается отдельно. Струны закрепляются на валиках (штоках), регулируются ручками.

Пятка

Деревянный элемент на стыке грифа и корпуса. Служит для большей надежности их соединения. Крепится шурупами или на клей. Часто имеет накладку более темного оттенка, чем основной цвет гитары.

Струны

Позволяют извлекать звуковые волны, протянуты от колкового механизма до колышков крепления. Выполнены из металла, нейлона.

Верхний порожек

Устанавливается под основанием головы, изготовлен из кости или пластика. Фиксирует струны, не давая им гулять по грифу.

Маркеры ладов

Декоративные элементы из пластика или перламутра. Размещены на накладке грифа, обычно на 5, 7, 12 ладах. Как и ладовые порожки, облегчают игру. Дополнительно маркеры наносятся на боковую поверхность грифа.

Какой уход требует гитара

Ученикам музыкальной школы гитары понимать как устроена гитара недостаточно, чтобы поддерживать инструмент в хорошем состоянии при хранении дома. Ее необходимо регулярно осматривать, чистить, мыть. Если не следить за состоянием инструмента, играть на нем будет невозможно уже в первый год после покупки.

Условия в помещении

В условиях квартиры на деревянные музыкальные инструменты оказывают негативное воздействие, в первую очередь, температура и влажность. Летом древесина может начать гнить, зимой – рассыхаться.

Самый легкий способ сберечь гитару – держать ее в плотном чехле, который блокирует попадание на дерево прямых солнечных лучей, а зимой сохраняет от температурных перепадов. Нормальными условиями считаются температура в 20 градусов, влажность 40-45%.

Проверка ровности грифа

Оценить ровность на глаз можно только при существенной деформации. Более верные признаки – странное звучание струн, слабый строй, увеличение просвета между струнами и грифом. Играть на инструменте с кривым грифом довольно сложно.

Правильная настройка струн

Выполняется по тюнеру или на слух. Рекомендуется не менять строй часто, поскольку можно вызвать ослабление колкового механизма, усталость металла струн.

Чистка струн

Для ежедневной очистки достаточно протирать струны со всех сторон салфетками. При накоплении грязи и жира подойдут специализированные средства, выпускаемые производителями гитарной фурнитуры.

Более радикальные способы подразумевают снятие струн и их помывку, либо полную замену набора. Во втором случае придется потратить некоторое время на усадку нового комплекта.

Чистка грифа

В первую очередь снимают струны, затем осторожно счищают жир с ладовых порожков. Лакированная поверхность затем протирается лимонным маслом, нелакированная – полиролью. После обработки накладку следует насухо протереть салфетками, натянуть струны.

Уход за корпусом

Корпус, как правило, сильно подвержен загрязнению, если хранить гитару в домашних условиях. Чистить его следует, исходя из типа покрытия. Так, восстановить блеск лакированных гитар намного проще, чем матовость нелакированных.

Для лакированных моделей выпускаются гитарные полироли. Перед нанесением слоя средства следует тщательно очистить инструмент салфеткой из микроволокна от отпечатков пальцев, иных загрязнений.

Важно! Нелакированные гитары нельзя ни мыть, ни полировать: их поверхность совсем не защищена от воздействия подобных жидкостей, попадание которых сразу сказывается на внешней составляющей. Обработать такой инструмент можно воском или специальным маслом.

Уход за фурнитурой

Ухаживать за колковым механизмом и другими металлическими элементами следует путем периодической их регулировки, смазывания маслом подходящей марки.

Инструменты и средства по уходу и обслуживанию гитары

Необходимо всегда иметь при себе анкерный ключ, тюнер, запасные струны. Для профилактической проверки и обработки инструмента дополнительно нужны отвертка, гаечный ключ и пассатижи, необходимые в работе с колковым механизмом, мягкая ткань, лимонное масло, полироль или воск, небольшая щетка (например зубная).

Наиболее частые проблемы

Если понять как именно хранить гитару в домашних условиях – просто, то починить возникшие неполадки может быть уже проблематично.

Важно! Разумно нести гитару мастеру при любых заметных дефектах, даже если кажется, что они не оказывают существенного воздействия.

Конечно, некоторые дефекты можно исправить самостоятельно, но только эксперт сумеет полностью устранить недостатки.

Искривление грифа

Определяется увеличением просвета между грифом и струнами, в некоторых случаях может привести к поломке грифа. Устраняется подтяжкой анкерной гайки.

Повреждение порожка

Трещины и иные повреждения порожков заметны сразу. При отделении куска детали игра становится невозможной, поскольку близлежащие струны больше удерживаются от смещения. Необходимо заменить порожек.

Повреждение колков

Колковый механизм плохого качества проявляет себя в необходимости частой подстройки гитары. Его следует либо обследовать и устранить неполадки, либо заменить полностью.

Лады выступают за гриф

Довольно частый заводской брак. Устраняется с помощью напильника, гитара при этом должна быть надежно зафиксирована.

Трещины в деке

Повреждения механического характера. Обычно возникают при неправильной транспортировке, поэтому важно носить гитару в чехле. В косметических целях трещины можно заклеить, однако это будет только временным решением, поскольку они нарушают акустику инструмента. Самостоятельно устранить трещины полностью невозможно.

Большая или маленькая высота струн

Наличие проблемы оценивается на глаз. При слишком малой высоте струн они постоянно задевают порожки. Слишком высокие струны усложняют игру. Регулировка высоты происходит путем подтяжки или ослабления анкерной гайки.

Сточившиеся лады

У старых инструментов часто деформированы ладовые порожки. Деформация выглядит как небольшие вмятины располагающиеся под струнами, ухудшает качество звука. Единственный вариант – заменить эти детали фурнитуры.

Трещина в накладке на гриф

Возникает от чрезмерного натяжения анкерного стержня, от некачественного материала накладки, от неправильных условий хранения инструмента. В отдельных случаях остается косметическим дефектом, однако осмотр гитарного мастера необходим, поскольку гриф может полностью выйти из строя.

Источник
