Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Как проверить катушку зажигания

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100. 150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30. 50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5. 3,5 Ом, а вторичной — 6. 15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания. При подключении диагностического сканера может показать ошибку P0363.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Источник

Отмаялась катушка зажигания 3-го цилиндра. Проверка катушек мультиметром

Как проверить катушки зажигания мультиметром

Всем привет!
Вот и меня постигла сия неисправность…((((

Симптоматика классическая: при разгоне внатяг на оборотах 2000-2500 на высших передачах (4-5-6) машина начинает брыкаться как осел. Сбрасываешь газ или переходишь на более низкую передачу все вроде нормализуется и тяга есть.
Если упорно продолжать давить на газ, двигатель начинает брыкаться еще сильнее и начинает мигать «чек инждин», то есть фиксируются пропуски зажигания.

Как проверить катушки зажигания мультиметром

Подключив ВАСю- помощника определил что пропуски в 3-м цилиндре у меня возникают. Первым делом выкрутил проверил состояние и поменял местами свечи

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

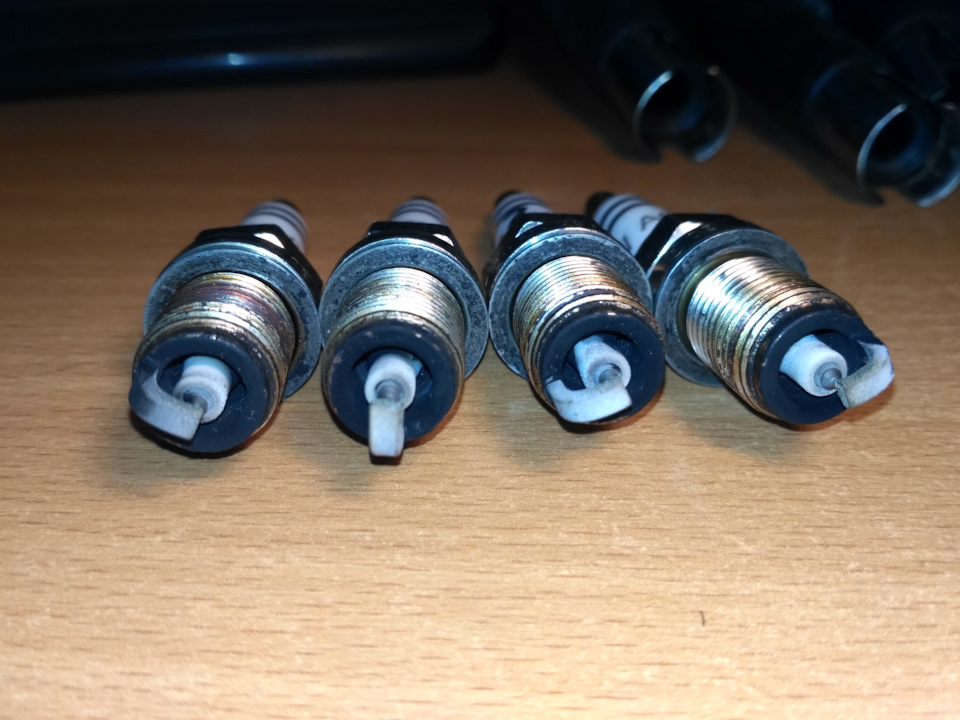

Катушки пронумеровал и поставил как стояли, а свечи местами поменял.
Результат тот же — пропуски зажигания в 3-м цилиндре, ничего не поменялось, значит свечи не причём…
Следующий этап — меняем местами катушки зажигания. 3 в 1, 2 в 4 цилиндры.
И вот итог: пропуски стали теперь в первом цилиндре, значит померла катушка…

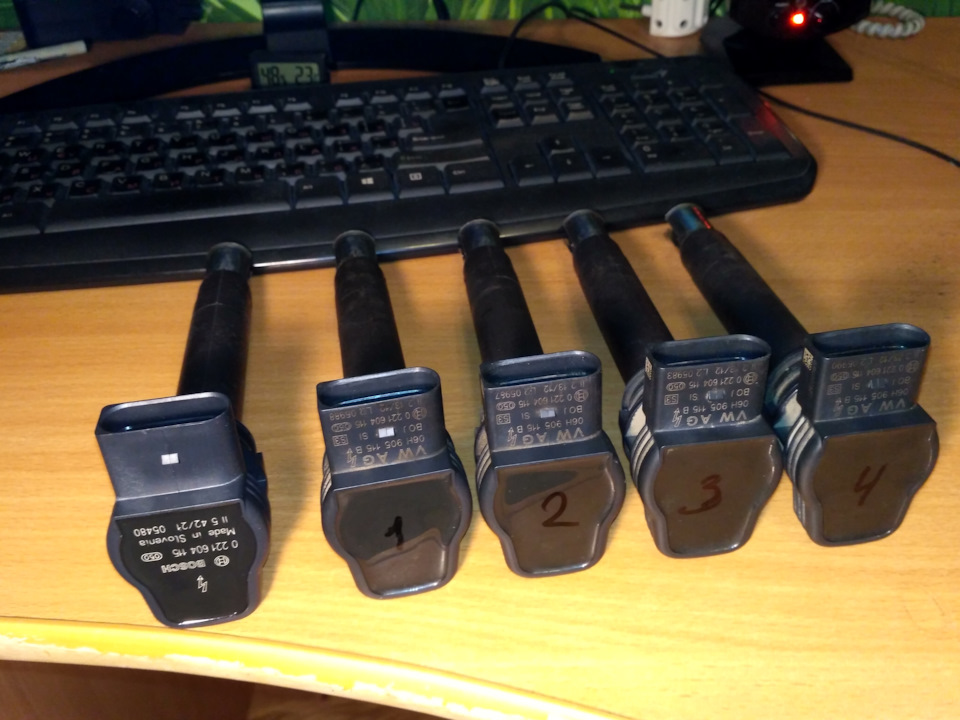

Заказал катушку Bosсh 0221604115, похожа на родные как две капли воды, только надписи другие

Источник

Как проверить катушку зажигания (ИКЗ) своими руками

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.

Самый простой способ

Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).

Визуальный осмотр ИКЗ

Снимите катушки зажигания с двигателя, используя торцевой ключ на 10 или Torx E8 (в зависимости от модели силового агрегата). Внимательно осмотрите извлеченные катушки. На них не должно быть трещин, повреждений резинового колпачка, оплавления или вытекания пластмассы. Пружина, располагающаяся внутри катушки должна быть в правильном положении.

Как проверить катушки зажигания мультиметром Как проверить катушки зажигания мультиметром

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

Как проверить катушки зажигания мультиметром

Как проверить сопротивление катушки зажигания:

Как проверить катушки зажигания мультиметром Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром Как проверить катушки зажигания мультиметром Как проверить катушки зажигания мультиметром

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла. Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Проверка ИКЗ искровым разрядником

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Источник

Проверка индивидуальных катушек зажигания

Как проверить катушки зажигания мультиметром

Проверка индивидуальных катушек зажигания
В процессе эксплуатации автомобиля возникает необходимость проверить их исправность, но так как зачастую явных причин их выхода из строя не наблюдается, то выявить неисправную ИКЗ (индивидуальная катушка зажигания) без специального оборудования (разрядник, осциллограф) порой непросто. Автомобили, оборудованные бортовым компьютером (БК), могут отображать ошибки ЭБУ и в случае возникновения пропусков воспламенения в одном из цилиндров (ошибки соответственно 0301, 0302, 0303 и 0304), можно с некоторой долей вероятности предположить, что вышла из строя катушка именно в этом цилиндре. Для простой проверки достаточно переставить подозрительную катушку в другой цилиндр (поменять катушки местами). Если при этом пропуски воспламенения вслед за подозрительной катушкой переместятся в этот цилиндр, то явно причина в ней. Но на практике зачастую бывает, что катушка не проявляет таких явных признаков неисправности, но машина при разгоне подёргивается, особенно часто подёргивания бывают при движении на малом дросселе или при переключении с первой на вторую передачу. Как правило такие подёргивания вызваны именно проблемами в высоковольтной (ВВ) части.
Для проверки ИКЗ на опять потребуется тестер в режиме измерения сопротивления от 0 ом до 2 Мом.
Прозваниваем первичную обмотку катушки, эта обмотка присоединена к контактам 1 и 3 разъёма. Полярность подключения тут не влияет. Тестер должен показать около 0,8 Ом, отнимаем его собственную погрешность 0,8 — 0,3 = 0,5 Ом — норма. Если показаний нет, то проверяем качество подключения щупов к контактам катушки и правильность подключений (нам нужны крайние выводы разъёма катушки) и стараемся обеспечить лучший контакт, если всё равно нет показаний, то первичная обмотка в обрыве и ИКЗ неисправна.

Как проверить катушки зажигания мультиметром

Если с первичкой всё в норме, проверяем вторичную обмотку катушки. Для этого переключатель тестера переводим в диапазон измерений до 2 МОм, тут щупы тестера необходимо подключить соблюдая полярность — красный к пружинке внутри резинового колпачка, чёрный к среднему (2) контакту разъёма. Моя остывшая исправная катушка имеет сопротивление вторичной обмотки 342 кОм.

Как проверить катушки зажигания мультиметром

Сопротивление вторички катушки сильно зависит от её температуры — горячие звонятся в районе 150…200 кОм, холодные в районе 300…400 кОм, поэтому лучше прозванивать все катушки одновременно и сравнивать значения между собой. По мере остывания катушек, сопротивления будут плавно увеличиваться и тут никаких точных значений быть не может, выявлять подозрительную катушку по принципу сильно-отличающегося сопротивлению от трёх других, при условии, что все катушки одинаковые и одного производителя, в противном случае ничего не гарантируется.
У меня в двух случаях неисправную катушку удалось вызвонить только после их полного остывания на ветру (около 20…30 минут). На холодную одна катушка ушла в обрыв, три другие имели 330…350 кОм во вторичной обмотке — такой разброс вполне нормальный. Для полной уверенности снял резиновый колпачёк, протёр, постучал, но ничего не помогло — эта катушка неисправна и тестер показывает бесконечность.

Как проверить катушки зажигания мультиметром

Типовые неполадки
Габаритные размеры индивидуальных катушек зажигания относительно малы, за счёт чего производителям двигателей удаётся легко их размещать непосредственно над свечами зажигания. Но из-за небольших размеров снижается надёжность катушек. Как следствие, индивидуальные катушки зажигания часто выходят из строя, и в первую очередь – изоляция вторичной обмотки. Повреждение изоляции обмотки приводит к межвитковому пробою высокого напряжения внутри катушки. Катушка зажигания с такой неисправностью обычно способна обеспечить поджег рабочей смеси в цилиндре при работе двигателя на малых нагрузках и на режиме холостого хода. Но при больших нагрузках на двигатель искрообразование прекращается, и цилиндр, обслуживаемый такой катушкой, перестаёт работать.

Источник

Проверка катушек зажигания

Как проверить катушки зажигания мультиметром

«Всем доброго вечера дорогие друзья, седня решил тронуть больную тему на Приоре и не только, а именно выхода из строя свечных катушек

Как проверить катушки зажигания мультиметром

В приоро двигателе используются индивидуальные катушки Бош, цена нынче 450 гр

Как проверить катушки зажигания мультиметром

Поэтому предлогаю несколько способов распознания не рабочей катушки
(кстати даже диагносты на станциях не всегда могут сказать какая катушка неисправна и предлагают метод тыка))
конечно же есть прибор проверяющий работоспособность катушки но его цена порядка 300 у.е

Как проверить катушки зажигания мультиметром

Начнем самодиагностику, во первых осмотрим извлеченную катушку, резиновая часть должна бвть без трещин и разрывов, (вот это уже брак)

Как проверить катушки зажигания мультиметром

так же пружинка распологающеяся в нутри катушки должна быть в правельном положении

Как проверить катушки зажигания мультиметром

Самый простой метод, обернуть катушки термолентой

Как проверить катушки зажигания мультиметром

но если и это не помогло, значит из них какаято точно мертвая, после визуального осмотра катушек при их полной визуальной работо способности, переходим к вспомогательным методам, а именно банального тестера.
Многие говорят что катушку не провериш тестером, )проверишь зная лишь исходные показания)
Для начала проверяем внутреннее сопротивление мультиметра и его проводов, что б не сделать ложных измерений.
Для этого переключатель устанавливаем в положение 200 Ом и замыкаем щупы, у моего 0,3 Ом

Как проверить катушки зажигания мультиметром

вполне нормально для такого изделия, в идеале должно быть 0,0 Ом
Прозваниваем первичную обмотку катушки, эта обмотка присоединена к контактам 1 и 3 разъёма.
Полярность подключения тут не влияет.
Мультиметр должен показать около 0,8 Ом

Как проверить катушки зажигания мультиметром

отнимаем его собственную погрешность 0,8 — 0,3 = 0,5 Ом — норма.
Если показаний нет, то проверяем качество подключения щупов к контактам катушки и правильность подключений (нам нужны крайние выводы разъёма катушки) и стараемся обеспечить лучший контакт, если всё равно нет показаний, то первичная обмотка в обрыве и ИКЗ неисправна.

Если с первичкой всё в норме, проверяем вторичную обмотку катушки. Для этого переключатель мультика переводим в положение 2000 кОм (или 2 МОм), тут щупы мультиметра необходимо подключить соблюдая полярность — красный к пружинке внутри резинового колпачка, чёрный к среднему (2) контакту разъёма.
Моя исправная катушка имеет сопротивление вторичной обмотки 342 кОм.

Как проверить катушки зажигания мультиметром

Что касаемо 2-й катушки она в обрые, для полной уверенности снял резиновый колпачёк, протёр, постучал, но ничего не помогло — эта катушка неисправна и мультик показывает бесконечность.

Как проверить катушки зажигания мультиметром

Так что не спешим ехать к диагностам и отдавать деньги за совет проверить методом замены новой)) сначала можно попробовать свои силы и ум)

Всем спасибо за внимание удачи в жизни и на драйве))»

Как проверить катушки зажигания мультиметром

Лично я на Nissan Primera таким образом катушки проверить не смог. Измеряя мультиметром сопротивление между контактом, идущим к свече, и контактами на входе катушки показания были в бесконечности. Измерял во всех пределах: от 0 Ом до 2000кОм.
Однако три входящих контакта катушки, при измерении сопротивления, показывают данные. Причём все 4 катушки одинаково.

Источник

Диагностика катушек зажигания мультиметром

Как проверить катушки зажигания мультиметром

Добрый день уважаемые королловоды! Как и у всех нехватает времени на своевременное ведение БЖ. Поэтому прошу меня простить за опоздание.
После неприятности с катушкой зажигания, которая подробно описана в записи в БЖ «Нужен совет» возникла необходимость в диагностике катушек зажигания не только для того чтобы определить какая из них несисправна, но ещё и для того чтобы определить исправность и качество катушек, которые я хотел купить на разборке. В этом случае известный способ поочерёдного отключения фишек с катушек на рабочем двигателе мне не подходил, да и не особо хотелось им пользоваться. Несправную катушку я заведомо выявил по свечам — свеча в первом цилиндре отличалась от остальных — её просто заливало.

Как проверить катушки зажигания мультиметром

Визуальный осмотр подтвердил результат диагностики по свечам зажигания. Я решил поочерёдно промерять сопротивление всех контактов, чтобы найти отличия «здоровых» катушек от неисправной. И в результате получилась методика для диагностики катушек при помощи мультиметра.
Диагностика осуществляется в 2 этапа:
1. Визуальный осмотр.
Визуальный осмотр резиновых наконечников и корпуса катушек показал что проблема началась не вчера. На корпусе вдоль оси катушки были продольные трещины. Колпачок на первый взляд был целый, но при деформации на нём тоже были видны множественные трещины.

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Изолента, термоусадка для ремонта таких деффектов абсолютно бесполезна, напряжение слишком большое + температура, а вот эпоксидная смола (со слов моего знакомого) в некоторых случаях помогает привести катуху в чувства на какой-то период.
2. Замеры сопротивления мультиметром

Как проверить катушки зажигания мультиметром

На просторах интернета найти нормальной схемы катушки зажигания я не мог, то что попадалось — вызывало сомнения. Поэтому было решено последовательно измерить сопротивление на всех контактах здоровых катушек и мертвой, выявить отличия и представить результат вам на вооружение.

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Для замеров мультиметр был переведён в режим измерения сопротивления в диапазоне 200k (200 Килоом).
Стоит отметить, что прямой и обратный замеры на одних и тех же контактах отличаются, потомучто в катушке есть диод.
Результаты замеров

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Из результатов видно что диод неисправной катушки пробит. Сопротивление исправной катушки, когда чёрный щуп находится на центральном электроде выходит за пределы диапазона во всех случаях.
Замеры между контактами цоколя исправной и неисправной катушек практически не отличаются, тратить на них время при покупке б/у или новой нет смысла.
Выводы: стоит хотя бы раз в год проверять визуально состояние катушек зажигания (машинка-то не новая), посредством визуального осмотра и при выявлении трещин на корпусе и колпачках катушек морально и финансово готовить себя к замене убитых, это убережёт простоев машины и лишних расходов.
Полученный способ диагностики может быть использован при покупке БУ и новых катушек (сомнительного происхождения).
А если особо не заморачиваться — то можно просто купить на разборке одну лишнюю на запас (цена вопроса 500 руб.), возить её в багажнике и не думать об этом.
Надеюсь что статья кому-нибудь пригодится.
Всем удачи! Берегите себя!

Источник

4 способа, как проверить катушки зажигания: инструкция

Как проверить катушки зажигания мультиметром – пошаговая инструкция для новичков + разбор общих принципов работы узла + 3 альтернативных метода поиска неисправностей в катушках зажигания.

Как проверить катушки зажигания мультиметром

Периодический ремонт функциональных узлов – это типичная ситуация для владельца транспортного средства. Хотя автомобиль и упрощает человеку жизнь, но и периодические траты не железного коня избежать нельзя.

В сегодняшней статье мы рассмотрим, как проверить катушки зажигания бензинового двигателя + по каким причинам могут вызываться поломки подобного типа вообще.

Общий принцип работы катушек зажигания

Схема работы катушки зажигания:

Для достижения подобного результата катушке необходим высокий коэффициент трансформации, а получит таковой можно только за счет огромного числа витков катушки. В качестве источника будущей искры выступает питание от стандартной бортовой сети транспортного средства в 12 вольт.

О классификации катушек зажигания расскажу в отдельной таблице.

Тип + фотоОписание
Стандартная
Как проверить катушки зажигания мультиметром
Обмотка первичного типа состоит из 100-200 витков, которые располагаются вокруг сердцевины из металла. В качестве материала обмотки используется медь с изоляционным слоем. Окончания проводки введены внутрь корпуса катушки. Второй слой обмотки имеет от 30 000 до 45 000 витков. Обе проводки объединяются отрицательным соединяющим проводом. Положительный провод отведен на спецвывод.
Индивидуальная
Как проверить катушки зажигания мультиметром
Деталь располагает более сложной конструкцией в отличие от стандартной катушки. Подобные элементы имеют место быть у систем на основе электронного впрыска. Хотя внутри располагается все те же два слоя обмотки из медной проволоки, намотка носит обратный характер. Сердечник второй слоя идет в наружной части + имеется диод, который отсекает чрезмерно высокое напряжение, выходящее с катушки. Дополнительным бонусом, возможным за счет особенной конструкции катушки, является подача напряжения напрямую к свечам, в обход распределителя.
Двойная
Как проверить катушки зажигания мультиметром
Основная особенность подобного конструкционного решения заключается в возможности подачи напряжения сразу к двум элементам зажигания двигателя. Подобное решение актуально для многоцилиндровых моторов. При установке в систему автомобиля, данные катушки чаще всего преподносят в виде блоков.

Вне зависимости от типа конструкции, цель всех видов катушек зажигания одна, а потому и решение проблем с диагностикой схожи на 90%-100%. Сами по себе элементы считаются одним из наиболее надёжных узлов в работе транспортного средства, но даже так, срок службы подобных деталей не безграничен.

Основные причины возникновения неисправностей:

Важно! Признаки выше могут свидетельствовать не только о проблеме катушки, но и в отношении других функциональных узлов автомобиля. Каких-либо уникальных для проблемы признаков поломки не существует.

В таком случае, прежде чем обращать свое внимание непосредственно к катушке зажигания, следует заранее пройтись на проверку факта поломки вдоль всей цепи, содержащей рассматриваемый функциональный узел.

4 общедоступных метода + рекомендации, как проверить катушки зажигания

1) Как проверить катушку зажигания мультиметром

Базовый элемент, от которого напрямую зависит функционирование катушки зажигания – это обмотка. Если сопротивление не удовлетворяет показателям, заявленными производителем транспортного средства, проблема на 99% заключается именно в ней.

В каких пределах меняется сопротивление обмотки катушки зажигания:

Обратите внимание! Изменения сопротивляемости, индуктивности, длительность тока искры и прочих параметров может зависеть также от типа используемой катушки.

Все измерительные телодвижения осуществляются при помощи мультиметра. Как альтернатива может также использоваться омметр. Тут уж выбирайте сами, отталкиваясь от наличия необходимого прибора в собственном гараже.

Алгоритм проверки катушки зажигания мультиметром:

При занижении показателей обеих обмоток от стандартных, причина кроется в межвитковом замыкании. Если же сопротивление чрезмерное – произошел обрыв. Дальнейший ремонт катушки не обоснован, и единственное верное решение станет замена детали на новую. В отношении двоичных катушек, замеры производятся на всех проводах вывода.

2) Проверка «Искрой»

Инструкция по проверке «искрой»:

В зависимости от насыщенности цвета искры, можно сделать вывод о дефектах в проводки. Если же искра имеет яркий цвет с фиолетовым отблеском, то проблема скорее всего именно в катушке зажигания.

3) Метод «Искра в шприце»

Как сделать инструмент для проверки катушки:

Методы собственноручной проверки катушек зажигания на факт дефекта

4) Проверка катушки зажигания осциллографом

Обратите внимание! Оборудование особенно хорошо себя проявляет при выявлении дефектов по типу коротких замыканий на обмотке вторичного типа, отвечающей за передачу высокого напряжения.

Прибор даст возможность человеку провести диагностику не только катушки зажигания, но и других мелких узлов исследуемой цепи. Чтобы изучить результаты, необходимо установить специализированное программное обеспечение.
Как проверить катушки зажигания мультиметром

Пример графика формирования искры:

Когда катушка неисправна, импульс во втором шаге не произойдет, соответственно, исследуемый элемент необходимо будет заменить на новый. По аналогии проверяются все катушки, располагаемые в модуле зажигания.

На этом разбор вопроса проверки катушек зажигания считаю исчерпанным. Если у вас на примете имеются альтернативные способы решения задачи, делитесь в комментариях к статье.

Источник

Проверка катушек зажигания мультиметром

Как проверить катушки зажигания мультиметром

Вообщем привёз мне друг свой навороченный мультиметр и мы позвонили катушки…
1) Первым делом прозваниваем первичную обмотку катушек, для этого подсоединяем щупы к крайним контактам разъёма, без разности в какой полярности…
Мультик на 200 Ом…

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Вообщем все катушки показали практически одно сопротивление :
R = 0,9 — 0,4( R прибора) = 0,5 Ом — такое сопротивление считается нормой, значит первичные обмотки катушек целы…
2) Теперь проверяем вторичные обмотки
Для этого переводим мультик на 2 МОм, плюсовой провод подключаем к выходу модуля, минусовой к центральному контакту разъёма обязательно соблюдая полярность…
Все три Бошевские катушки показали вот такое сопротивление

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

1,20 МОм, что то многовато конечно, должно быть около 345 кило!Ом, сам с высшим энерготехническим образованием, но объяснить не могу, скорее всего врёт прибор…
А вот российская катушка непонятного происхождения показывает…

Как проверить катушки зажигания мультиметром

Тоесть бесконечность, Тоесть обрыв…
Вот такой способ проверки…
Может у кого есть мнения по поводу 1,2 Мегаомах?

LADA Приора Седан 2007, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Как проверить катушки зажигания мультиметром

Hyundai Tucson, 2021

Как проверить катушки зажигания мультиметром

Mercedes-Benz GLC, 2015

Как проверить катушки зажигания мультиметром

Nissan Primera, 1999

Как проверить катушки зажигания мультиметром

Hyundai Elantra, 2018

Комментарии 21

Как проверить катушки зажигания мультиметром

У меня все катушки показывают 12-15 Мом, двигатель работает отлично, пропусков нет, все параметры в норме, так, способ проверки не идеальный

Как проверить катушки зажигания мультиметром

Понятие сопротивление в несколько МОМ и разрыв, т.е. Бесконечное сопротивление, разные вещи… Это надо понимать, перед тем как брать в руки мультиметр…

Как проверить катушки зажигания мультиметром

может нужно понимать, что нужно переключить муль в положение 20М и тогда твое бесконечное сопротивление все же появиться, не думал? или ты такой умный, что не заешь, что если сопротивление больше, чем ты выставил на мульте, то мульт покажет бесконечность)))

Как проверить катушки зажигания мультиметром

Да ладно! Спасибо за совет, я прям сейчас резко повысил свои познания в электротехнике!
Если три катушки показывают одни показания, а одна разрыв (на мультике диапазон сопротивлений менял, ни чего не менялось) то понятно, что катушка не исправна… Этот метод не идеален, я согласен, но предварительно оценить состояние можно, плюс надо пользоваться нормальным мультиметром а не китайской херней!

Как проверить катушки зажигания мультиметром

С чего ты взял, что у меня мульт херня, у меня их несколько, один из них мастеч, ну и какое состояние у моих катушек если они показывают такое сопротивление?

Как проверить катушки зажигания мультиметром

Причём тут состояние, этим способом просто проверяешь если обрыв или нет, если показывает сопротивление, но катушка моросит, то уже на проверку осциллографом… У меня сразу показало, что катушке пипец, какие тут ещё могут быть вопросы…

Как проверить катушки зажигания мультиметром

Да потому, все ставят прибор в положение 2М, сопротивление на катушке больше из за этого мульт показывает бесконечность и люди делают вывод, что обрыв!

Как проверить катушки зажигания мультиметром

Люди не имеющие представления с работой мультиметром…

Как проверить катушки зажигания мультиметром

Это не «катушка непонятного происхождения». Это катушка от ПО Север, Новосибирск. Нормальная катушка. Как альтернативу Бошу, лично я, предпочёл бы именно её. Способ проверки катушек мультиметром спорный. Имхо, лучшая проверка — это БК, который извещает о пропусках зажигания.

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Если вы имеете в виду про наличие ошибок в блоке управления двигателем то их нет! Сам занимаюсь диагностикой, пропусков зажигания блок не видет, катушка работает, но видимо прошивает на корпус… Машина на средних и высоких едет отлично, но на низких оборотах чувствуется подтраивания…

Как проверить катушки зажигания мультиметром

Это не «катушка непонятного происхождения». Это катушка от ПО Север, Новосибирск. Нормальная катушка. Как альтернативу Бошу, лично я, предпочёл бы именно её. Способ проверки катушек мультиметром спорный. Имхо, лучшая проверка — это БК, который извещает о пропусках зажигания.

Лучшая проверка модуля зажигания на стенде с помощью осцилографа!

Как проверить катушки зажигания мультиметром

С этим не поспоришь) Может и попробовать проверить на СТО, на стенде? Много за это не возьмут.

Как проверить катушки зажигания мультиметром

А смысл, три рабочие, одна умирает и так видно без стенда, я их обратно поставил только местами поменял, вроде пока все нормально…

Как проверить катушки зажигания мультиметром

Не уверен что вторичку так проверить можно, много об этом писали и рассуждали, но так и не пришли к единому мнению вроде.

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Ну это понятно, но приблизительно выводы сделать можно, например моя катушка показывает разрыв, но она работает, просто прошивает, видно где-то обрыв провода витка, создающий огромное сопротивление, неумолимое мультиметром, но в процессе работы катушки импульса хватает на розжига свечи…

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Как то странно, а полюса точно правильно соблюдая, плюс на выход из катушки, т.е. На пружинку, минус на центральный разъём штекера?
На мультике правильно подсоеденены щупы?
Ведь в модуле стоит диод, соответственно если перепутать измерительный ток не пройдёт, а вот в первой катушке в которой 0,116 МОм скорее всего этот диод прошивает…
Катушка зажигания это элементарный повышающий трансформатор, в любом случае на выходах обмотк должно что то показать, пускай не совсем корректные цифры, пускай это не показатель работоспособности, но ни как не бесконечность, так как намотанный кусок меди не может показывать бесконечное сопротивление…

Как проверить катушки зажигания мультиметром

Все правильно подсоединял… вообще почитал похожие посты — я далеко не один такой, почитай каменты тут, у доброй половины тестировавших такая же беда

Как проверить катушки зажигания мультиметром

Ну не будем спорить… В чем-то я согласен… Вчера проверял другим методом, взял у друга с его приоры рабочую катушку и пробовал менять на своей, при замене катушке которая показала у меня разрыв машина стала работать на много ровнее!

Как проверить катушки зажигания мультиметром

Все правильно подсоединял… вообще почитал похожие посты — я далеко не один такой, почитай каменты тут, у доброй половины тестировавших такая же беда

Все таки не могут 5 катушек показывать бесконечное сопротивление, когда мерил у меня была такая фигня. Но у меня на мультиметре были перепутаны выходы…

Источник

Как проверить катушку зажигания

Принцип работы катушки зажигания

Катушка зажигания предназначена для создания высокого напряжения из низкого. Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Как проверить катушки зажигания мультиметром

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена ​​из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.

Сопротивление первичной обмотки составляет 0,2–3,0 Ом, вторичной — 5–20 кОм. Соотношение витков первичной и вторичной обмоток (коэффициент трансформации) составляет 1:100.

Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).

Как проверить катушки зажигания мультиметром

Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.

Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.

Величина индуцированного высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и напряженности магнитного поля.

Напряжение индукции размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ, в зависимости от катушки зажигания.

Причины неисправности катушек зажигания

Симптомы неисправности катушки зажигания

Неисправность может проявляться следующим образом:

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек между цилиндрами

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Как проверить катушки зажигания мультиметром

Цифры приблизительно будут такими:

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Как проверить катушки зажигания мультиметром

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Как проверить катушки зажигания мультиметром

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Как проверить катушки зажигания мультиметром

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Ноль означает, что в катушке внутреннее короткое замыкание. Чрезмерно высокое сопротивление означает, что в катушке обрыв. Дважды все проверьте, сравните измерения с исправной катушкой.

Проверка вторичной обмотки катушки с диодом

Если в катушку зажигания встроен высоковольтный диод для подавления искры, невозможно измерить сопротивление вторичной обмотки.

Как проверить катушки зажигания мультиметром

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Проверка питающего напряжения

Для проверки питающего напряжения катушки зажигания нам понадобится отключить топливный насос. Это нужно для того, чтобы двигатель не запускался во время проверки. Для этого находим и отключаем предохранитель бензонасоса.

Как проверить катушки зажигания мультиметром

Далее, отключаем питающий разъем с катушки зажигания. Берем канцелярскую скрепку, делаем из нее два проводника и вставляем в фишку питающего разъема. Подключаем мультиметр, лучше использовать зажимы типа «крокодил». Мультиметр в режиме постоянное напряжение (DC).

Как проверить катушки зажигания мультиметром

Теперь просто включите зажигание. Мультиметр должен показывать 0 вольт. Далее пытаемся завести двигатель, он не запустится, т. к. бензонасос отключен. В это время на катушки зажигания будет приходить пульсирующее напряжение 0-12 В. Это должно отображаться в показаниях мультиметра.

Как проверить катушки зажигания мультиметром

Если напряжение на разъем не приходит, нужно проверить проводку и разъемы на предмет повреждений и коррозии. После всех измерений подключите обратно предохранитель топливного насоса.

После того, как вы найдете неисправную катушку зажигания, просто замените ее на новую. Никаких дополнительных действий не требуется.

Все просто.
Если есть у вас старый горелый желательно сильно прогорелый ЭБУ то необходимо сделать искувственный пейзаж. Или искувственный ландшафт.
Берете силиконовый герметик и размешиваете его с марганцовкой кристалической.
Отливаете пластину толщиной с 2 самциметра и площпдью с ЭБУ — горелый.
Так же делаетет с медным купоросом или лучше со стружкой разных металлов.
Получается две пластины по 2 самциметра кажная.
Теперь берете свое (только свое горелое ИБУ) и делаете так кладете пластину с металами вниз над ней кладете на нее микроконстролер ЭБУ — горелый а над ЭБУ кладете следующий марганцевый слой. Можете наоборот слои переменять местами. Выточку можете заделать под контакты ИБУ.
Так теперь кладете с самого с верьху металическую пластину на которую крепят ЭБУ ушами вниз.
То есть как бы под пластину можно карандашик просунуть как пагода. Самая верхняя часть ландшафтного дизайна.
Все просто.
Так теперь пилете крышку ЭБУ на 4 части крестиком 4 четверти ту что над контактами в пазы накрывается. И кладете их в том же порядке над донышком металическим.
Если не хотите пелить то кладите ее вних под ландшафт. А с Верху возъмите у себя бумажный покет и обваляйте его в клею а на клей положите стружку металла пакет расправлен и засох. Ставте его дном к верьху с верьху будет глушитель-фильтр.
Все Ландшафт готов. Называется ландшафт UMP ну по крайней мере не UAC этож уш точно (проверенно).
Все ставьте лайки и лайбы пишите письма соблюдайте права на дорогах. Слушай нутк просто ААЗИС!

Источник

Как проверить катушку зажигания автомобиля мультиметром

Если пользоваться неисправной катушкой зажигания, то мотор нормально функционировать не будет. Без неё нельзя получить искру для того, чтобы запустить двигатель. Если обнаружены тревожные признаки, важно разобраться в том, как проверить катушку зажигания мультиметром и сделать ремонт.

Как проверить катушки зажигания мультиметром

Принцип работы катушки

Это устройство требуется не только для того, чтобы запустить мотор, но и для поддержания его работы. Катушка необходима для преобразования небольшого постоянного напряжения, получаемого от работающего аккумулятора, в сильный импульс, дающий искру. Он требуется для поджигания топливной смеси, которая происходит в процессе работы двигателя.

Катушка состоит из первичной обмотки, на которую поступает входное напряжение, и вторичной, создающей разность потенциалов для образования искры. При ее изготовлении сначала на ферритовый сердечник наматывается провод вторичной обмотки, имеющей очень много витков. Обычно их количество составляет несколько десятков тысяч. Затем на вторичную обмотку накручивается провод первичной, имеющей в среднем 50–100 витков. И у той, и у другой есть по два вывода. У первичной оба вывода входные. У вторичной один соединен с первичной обмоткой, а второй является выходным.

На катушку поступает напряжение с аккумулятора, контакторы которого включаются и выключаются током. Это приводит к возникновению магнитного поля на первичной обмотке. Оно индуцирует электромагнитное поле на вторичной, создавая сильный электромагнитный импульс. Благодаря ему на электродах свечи зажигания возникает высоковольтный импульс, создающий искру. Она поджигает топливную смесь, сгорание которой способствует перемещению поршня. Таким образом, при неисправности катушки зажигания нормальная работа двигателя невозможна.

В зависимости от модели у автомобиля может быть одна или несколько катушек зажигания. Если среди них есть рабочие, мотор сможет завестись, но работать будет хуже, чем обычно. В современных машинах чаще применяется система, в которой предусмотрена отдельная КЗ для каждой используемой свечи.

Неработоспособные катушки не подлежат разборке и ремонту. Что-то исправлять в них бессмысленно. При возникновении неисправности потребуется провести замену.

Как проверить катушки зажигания мультиметром

Разновидности катушек

Катушку индуктивности можно найти во многих устройствах. Например, без нее невозможна работа системы зажигания триммера для скашивания травы, металлоискателя, бензопилы. Сейчас производители предлагают катушку пускателя трех видов:

Во всех перечисленных видах обязательным условием является преобразование низкого напряжения в высокое за счет использования индуктивности.

Как проверить катушки зажигания мультиметром

Возможные неисправности

Проблемы в работе катушек зажигания могут быть вызваны следующими причинами:

Как проверить катушки зажигания мультиметром

Наиболее частой проблемой является износ узла из-за длительного времени эксплуатации. Если проверить сопротивление катушки зажигания, то можно точно узнать степень работоспособности детали.

Когда катушка неисправна, это можно заметить по появлению следующих признаков:

При появлении таких признаков рекомендуется проверить работоспособность катушки зажигания мультиметром.

Как проверить катушки зажигания мультиметром

Процедура проверки

Если понадобилась проверка катушек зажигания, можно обратиться в диагностический центр или выполнить ее самостоятельно. К этой работе надо подготовиться. Рекомендуется предварительно изучить, как прозвонить катушку зажигания мультиметром.

Чтобы быть уверенным в точности показаний, необходимо правильно подготовить прибор перед тем, как проверить модуль зажигания. Сначала нужно подключить чёрный и красный щупы. Первый вставляется в крайнее гнездо с надписью COM, второй — в соседнее.

После этого следует измерить сопротивление, чтобы проверить работоспособность мультиметра. Для этого переключатель прибора нужно установить в режим измерений сопротивления. Затем нужно прикоснуться щупами друг к другу. Если на экране появится ноль, то прибор исправен.

Как проверить катушки зажигания мультиметром

Необходимо замерить сопротивление у первичной и вторичной обмотки. Полученные значения должны соответствовать параметрам, которые указаны в инструкции по эксплуатации. Перед тем, как проверить катушку зажигания на триммере, или любом другом устройстве, нужно изучить техническую документацию. Если не удалось узнать, каким должно быть сопротивление у проверяемой КЗ, можно ориентироваться на параметры аналогичных моделей.

Катушка зажигания, как правило, имеет цилиндрическую форму. На одном ее торце есть центральный контакт и еще два находятся по бокам от него. Проверку детали нужно начать с визуального осмотра. Надо убедиться в отсутствии сколов, трещин и других повреждений. Правила проверки на «Приоре» или другом автомобиле являются аналогичными.

В некоторых случаях на корпусе катушки можно увидеть полосы, которые называют «дорожками пробоя». Они образуются под воздействием электротока. Изменение цвета материала корпуса также является признаком неисправностей.

Как проверить катушки зажигания мультиметром

Если замечаний к внешнему виду нет, можно начинать проверять катушку мультиметром. Сначала надо протестировать уровень сопротивления между боковыми клеммами на катушке зажигания. Проверка высоковольтных проводов зажигания мультиметром требует выполнения таких действий:

Так проводится процедура тестирования первичной обмотки. Если значение равно нулю или выходит за верхний предел нормального диапазона значений, то это говорит о неисправности данного узла.

Проверка любого модуля зажигания мультиметром осуществляется в такой последовательности:

Величина сопротивления вторичной обмотки должна соответствовать той, которая указана в технической документации.

Нужно также произвести проверку на наличие короткого замыкания с корпусом. Для этого следует проверить сопротивление между каждым контактом и корпусом. Если оно нулевое хотя бы в одном из случаев, значит, деталь неисправна.

Используя вышеописанные инструкции, можно протестировать дроссели в любом механизме. Проверка катушки зажигания бензопилы или другого устройства мультиметром позволит увеличить срок службы двигателя.

Как проверить катушки зажигания мультиметром

Другие способы контроля

Использование мультиметра позволяет определить исправность катушки, но не всегда этот метод наиболее удобный. Одним из самых простых способов является установка, например, на 16 клапанном двигателе вместо сомнительных катушек проверенных. Если станет заметна разница при использовании, можно утверждать наверняка, что прежняя деталь нуждается в замене.

На старых моделях исправность работы зажигания проверяли, пытаясь получить искру между электродом свечи и корпусом. На современных автомобилях использование этого метода может привести к непредсказуемым последствиям.

Если в свече нет искры, то в этом не обязательно виновата катушка. Нужно проверить внешний вид контактов электродов и при необходимости почистить их. Они должны быть чистыми и сухими.

Можно проверить работу системы зажигания с помощью искры. Для этого необходимо выполнить следующие действия:

Неисправная катушка зажигания обязательно должна быть заменена на новую, поскольку она не подлежит ремонту. Если имеются отклонения от нормативных параметров, то при дальнейшей эксплуатации это может привести к повышенному износу или поломкам других узлов.

Видео по теме

Источник

Как проверить катушку зажигания искрой и мультиметром

Легковой автомобиль используется современным человеком для решения разнообразных задач. Эксплуатация этой разновидности транспортного средства делает жизнь намного комфортнее, а для широкого круга профессий существенно повышает эффективность трудовой деятельности.

Несмотря на конструктивную проработку, отдельные узлы современного автомобиля иногда выходят из строя. Для их восстановления требуется предварительная диагностика. Далее рассмотрены процедуры выявления неисправности катушки зажигания бензиновых двигателей.

Как проверить катушки зажигания мультиметром

Катушка зажигания и ее устройство

Как проверить катушки зажигания мультиметром

Механическая работа бензиновых двигателей происходит в результате сгорания в цилиндрах топливно-воздушной рабочей смеси, которая поджигается электрической искрой. Цепи зажигания питаются от бортовой сети автомобиля, которая из соображений безопасности имеет 12-вольтовое напряжение, что недостаточно для создания искры. Наиболее простой способ получения высокого напряжения — применение повышающего трансформатора, который традиционно называется катушкой.

Трансформатор не работает с постоянным током. Одновременно для поджига смеси достаточно короткой искры. Для ее получения в состав цепей зажигания вводится прерыватель. Скачок тока в момент срабатывания дает возможность осуществить трансформацию и снимать с выхода катушки напряжение в несколько киловольт, подаваемое затем на свечи.

Катушка содержит две обмотки: низкого напряжения или первичную и высокого напряжения или вторичную. Из-за больших токов, протекающих в первичной обмотке, она мотается проводом с большим сечением и имеет невысокое омическое сопротивление. Вторичная обмотка передает небольшой ток, что позволяет мотать ее тонким проводом. Кроме того, из-за необходимости получения высокого коэффициента трансформации содержит несколько тысяч витков. Таким образом, она отличается высоким сопротивлением.

Признаки неисправности и часто встречающиеся причины отказа

Катушка зажигания, как и нерегулируемый трансформатор, не содержит подвижных частей, поэтому отличается высокой эксплуатационной надежностью. Редко встречающиеся на практике случаи ее отказа внешне проявляются в том, что двигатель

Механические повреждения катушки происходят из-за ударов по корпусу и из-за разрушения изоляции в результате естественного старения и при попадании на нее масла.

Наиболее часто встречающейся причиной отказа катушки становится воздействие влаги летом и антигололедных реагентов зимой, проникающих в подкапотное пространство и вызывающей коррозию контактов.

Отрицательно влияют на надежность катушки перегрев и чрезмерные вибрации при ненормальной работе двигателя.

Из приведенного перечня видно, что владелец автомобиля в состоянии снизить вероятность отказа катушки правильной эксплуатацией автомобиля и поддержанием его в исправном состоянии. Но полностью исключить отказ этого узла нельзя.

Бортовой компьютер отмечает неисправность катушки включением индикатора Check Engine. Его срабатывание происходит по иным причинам. Поэтому для точной локализации неисправности требуются дополнительные тесты. Тестирование возможно без применения сложного профессионального диагностического оборудования.

Методы проверки катушки зажигания

Визуальная проверка

Визуальная проверка предшествует тестированию любым методом.

Для начала находится сама катушка. Для этого проходим по проводу от распределителя в сторону, противоположную свечам. Затем осматриваем.

На корпусе катушки не должно быть трещин, сколов, выгораний. При их обнаружении катушка подлежит замене.

Контакты не должны содержать окислений. Окисления удаляются зачисткой.

Как проверить катушки зажигания мультиметром

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Как проверить катушки зажигания мультиметром

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт. С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки.

Ещё кое-что полезное для Вас:

Метод проверки электрического сопротивления мультиметром

Этот метод требует обязательного применения мультиметра (тестера), функционирующего в режим омметра. Далее считаем, что применяем современный цифровой мультиметр.

Перед началом измерений проверяем исправности измерительного прибора:

Далее при остановленном двигателе и выключенном зажигании демонтируем катушку и найдём на ней контакты первичной и вторичной обмоток. На следующем этапе измеряется сопротивление.

Для первичной обмотки, концы которой выводятся на клеммы катушки, измеренное значение не превышает 5 Ом (точную величину, которая меняется у различных марок автомобиля, найдёте в техническом описании). Для вторичной обмотки, концы которой подключены к контакту высоковольтного провода и плюсовому выводу, сопротивление у разных моделей катушек меняется в пределах 5 — 17 кОм.

Как проверить катушки зажигания мультиметром

Выход за указанные пределы с высокой степенью достоверности свидетельствует о неисправности катушки, причем:

В процессе проверки вторичной обмотки дополнительно учитывается следующее:

Рекомендации по тестированию

Контроль исправности катушки зажигания не относится к сложным процедурам и выполняется автолюбителем с минимальным уровнем подготовки.

При прочих равных условиях лучше контролировать сопротивление (меньшая трудоемкость, выше достоверность, риски поражения высоким напряжением сводятся до нуля).

Неисправная катушка зажигания восстанавливается перемоткой отказавшей обмотки. Тем не менее, ремонт не оправдывает себя из-за высокой стоимости и большой трудоемкости. Поэтому отказавшую катушку целесообразно заменить на новую.

Видео: Как определить неисправную катушку зажигания

Источник

Проверка катушек зажигания мультиметром

Часто встречается следующая ситуация: машину никак не получается завести – даже при полноценно заряженном аккумуляторе. Конечно же, ничего магического здесь нет и в помине – эта ситуация происходит сплошь и рядом. Хозяева автомобилей начинают находить самые разные причины и идеи насчет возникшей неполадки. При этом не всем известно о том, что в подобной ситуации в обязательном порядке должна быть осуществлена проверка катушек зажигания мультиметром. Ниже разберемся, как проверить катушку зажигания мультиметром.

Нюанс заключается именно в непредсказуемости возникновения такой неполадки – никто не может заранее сказать, когда именно катушка перестанет работать. Таким образом, диагностировать проблему и провести ремонтные работы можно лишь только после того, как механизм даст сбой. Диагностировать катушку можно, используя самые разные методы и устройства.

Как проверить катушки зажигания мультиметромКак проверить катушку зажигания мультиметром

Какие виды катушек зажигания выделяют

Исходя из их назначения:

Если трамблера в Вашем автомобиле нет, катушка на свечи зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

Различия есть и в вариантах изоляции обмоток. Они бывают:

Работа катушки

Катушка – это неотъемлемая составляющая всей системы зажигания буквально любого двигателя бензинового типа. Как раз данный узел и выступает в качестве главного в самых разных системах.

В разговорной лексике владельцы автомобилей нередко именуют данное устройство не иначе как бобиной. Еще оно может носить следующее наименование – оригинальный некрупный электротрансформатор.

Особенность здесь состоит вот в чем – это, фактически, преобразователь. Он меняет низковольтное напряжение (которое передается при помощи аккумулятора и генератора) на высоковольтное.

Информация о том, как проверить работоспособность катушки зажигания, всегда останется актуальной. Поскольку это неотъемлемый элемент, без которого не сможет стабильно работать ни один двигатель. А если данный механизм выйдет из строя полностью – у водителя возникнут серьезные проблемы. В такой ситуации запуск мотора вообще станет невозможным. И хотя этот элемент ломается не столь уж и часто, исключения все же бывают. Речь идет о следующих ситуациях:

Проверка катушек

С учетом всего вышесказанного, информация о том, как проверить исправность катушки зажигания, считается на самом деле бесценной. Обязательно обратите внимание на следующий момент: проверить, как работает этот механизм, можно при помощи двух способов:

Важный момент: как только появились даже самые небольшие показатели нестабильности функционирования двигателя – сразу же проверяйте непосредственно катушку зажигания. В прошлом оба эти метода были приблизительно одинаково популярными. Но, поскольку все течет и меняется, технологии не стоят на месте, первый вариант был признан более опасным (поскольку он может привести к «гибели» как катушки, так и всего устройства в целом – с этим нередко сталкиваются современные автомобили).

Практически все производители советуют воздержаться от его применения. Именно поэтому самый популярный вопрос у автовладельцев в такой ситуации – это «как проверить работу катушки зажигания»?

Самый простой, и, что самое главное, самый безопасный метод, согласно которому можно проверить данный автомобильный узел – это использование конкретного устройства для измерения.

Первое, что должен сделать владелец автомобиля, принявший решение о самостоятельной проверке состояния катушки зажигания – это запастись мультиметром, либо тестером. Данное измерительное устройство не считается крайне редким, запрещенным, так что его приобретение не вызовет у Вас особых проблем и сложностей. Данное устройство измерения имеет одну отличительную особенность: оно выполняет одновременно две важные функции:

Как проверить катушку зажигания мультиметром

Чтобы процедура данной проверки катушки зажигания с помощью измерительного устройства – мультиметра, была последовательной и поэтапной – стоит сначала детально изучить видео – как прозвонить катушку зажигания мультиметром? Ознакомиться с видеороликом Вы можете ниже.

Только после этого стоит переходить к практическим шагам и действиям (особенно в том случае, если ранее Вы никогда не занимались осуществлением подобных действий и имеете недостаточно знаний и опыта в данной сфере).

Как проверить катушки зажигания мультиметромЦифровой мультиметр

Выбор мультиметра

Как правило, в специализированных сервисах зачастую встречается прибор модели MAS 838. У него есть возможность осуществлять измерение регулярного микротока 200 µA. Дисплей обладает подсветкой, так что, при проведении этого процесса в неосвещенном гаражном помещении, применять фонарик Вам не придется.

Чтобы запустить сам процесс, конкретная точность обязательной не является. Поэтому в приобретении дорогостоящей модели никакого смысла нет. Лучше просто купить базовую комплектацию, которая есть во всех стандартных приборах.

Как проверить сопротивление катушки зажигания мультиметром

Приведем пошаговую инструкцию:

Этап № 1

Сперва отключаете на аккумуляторе «минусовку», осуществляете ослабление кронштейнов. Далее – отсоединяете катушечные провода, тщательно прочищаете ее корпус. Если в период проведения данных работ Вы выявили существенные неполадки и поломки – допустим, где-то образовались трещины либо серьезные повреждения, стоит приостановить диагностический процесс. Лучше сразу идти покупать новую катушку, поскольку другого варианта решения проблемы в данном случае просто не будет – Вы просто потратите свое драгоценное время и нервы.

Еще один важный момент для хозяев автомобилей заключается в следующем: у каждой из катушек абсолютно разные показатели сопротивления обмоток, энергии и так далее. Как раз по этой причине следующая рекомендация: обязательно уточняйте все отраженные выше технические показатели каждой определенной катушки.

Первый этап диагностического процесса – это когда проверяется первичная обмотка. Присоединяете к ее отрицательным и положительным контактам мультиметр. До этого установите на приборе режим, который будет измерять сопротивление.

Естественно, технические характеристики разных машин будут иметь определенные отличия, так что лучше заблаговременно получить инструктаж по использованию собственного автомобиля – чтобы хорошо разбираться во всех этих цифрах. Но, отвечая на вопрос, какое сопротивление должно быть на катушке зажигания, ориентироваться все же стоит на следующие цифры: от 0,4 до 2,0 Ом. Если же на устройстве нулевая отметка сопротивления, катушка определенно пережила небольшое замыкание (это лишь подтверждает данное обстоятельство). Если же на тестере красуется знак бесконечности, можно с уверенностью говорить о том, что оборвалась цепь.

Как проверить катушки зажигания мультиметром

Этап № 2

Второй диагностический этап состоит из следующих действий: сперва проверяется вторичная обмотка. С этой целью следует присоединить устройство измерения к положительному контакту. Кроме того, потребуется его присоединение к выводу от провода, который находится под сильным напряжением. Если вести речь про катушки с сердечником из пластинки, то их показатель равен 6-8 кОм. А у иных моделей этот показатель может быть выше 15 кОм.

Этап № 3

Параметр сопротивления в обеих ситуациях должен замеряться крайне тщательно. После этого стоит провести сравнительный анализ полученных результатов и регламентированных требований.

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Важный момент: стоит обязательно сказать и о том, что рассматриваемый компонент относится к тем, которые невозможно отремонтировать. Если поломка серьезная – проблему решит лишь покупка нового устройства. Поговорим о некоторых особенностях процесса, с помощью которого можно прозвонить катушку зажигания тестером.

О бесконтактной системе зажигания

Эта система функционирует, пока вращается магнит. Из-за этого происходит подача переменного тока. Этот прибор может работать и при наличии широкого температурного диапазона.

Важный момент! Местом расположения данной системы выступает пространство, расположенное под капотом. Прозвонить катушку зажигания тестером можно следующим образом – можно просто проверить провода.

Как проверить катушки зажигания мультиметром

Как проверить высоковольтную катушку зажигания при помощи профессионального тестирования

Необходимо обладать профессиональным оборудованием. Самый оптимальный вариант – определенный стенд, позволяющий проверять катушки зажигания. Он предоставляет следующую возможность – позволяет задавать различную скорость вращения валика. То есть, позволяет имитировать определенный вид работ.

Важный момент: При осуществлении данного процесса, отслеживайте следующий момент: искра должна быть во всех рабочих режимах.

Проверяя катушку зажигания, убедитесь, что данное питание подключено правильно. Если этого не сделать, тестирование может показать неправильный результат. То есть, Вы неверно определите неполадку и ее степень.

Важный момент: Проведение этого тестирования дает стопроцентную гарантию того, что провод цел, и можно продолжать работать дальше.

Подведение итогов

Любая неполадка в работе катушки зажигания всегда плохо влияет на функционирование всего транспортного средства в целом. В конце концов, это ведет к уменьшению его эксплуатационного срока. Чтобы осуществлять грамотный уход за собственным авто – нужно многое уметь. Нужно относиться к этому со всей ответственностью. И в обязательном порядке требуется проводить диагностическую процедуру проверки катушки зажигания, ведь от этого элемента зависит практически вся работа транспортного средства. Из нашей статьи Вы узнали, как проверить катушку зажигания тестером или мультиметром.

Если же у хозяина нет никаких знаний и опыта (либо есть, но недостаточно для проведения серьезных проверок), решение данной проблемы лучше всего доверить специалисту. Хотя на сегодняшний день в сети интернет можно найти множество информации буквально по любому вопросу. Поэтому, если начальные знания у Вас есть, с видеороликом и инструкцией к ней Вы ознакомились, можно попробовать проверить катушку зажигания и вручную. Тем более, все основные моменты процесса подробно описываются на видео. Если все же есть сомнения – можно заказать услугу у мастера – профессионала. Выбор всегда остается только за Вами!

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Источник

Как проверить катушку зажигания мультиметром

Возможные признаки и причины поломки

Катушка зажигания преобразует низковольтное напряжение от аккумулятора и генератора в высоковольтное и направляет его на свечи. В последних появляется искра, которая воспламеняет топливо. Этот узел считается ведущим в пусковой системе, и его поломка может обездвижить транспорт на довольно долгое время. Как проверить катушки зажигания мультиметром

По каким признакам можно предположить повреждение электротрансформатора:

По каким причинам можно наблюдать подобное? Чаще всего это механические повреждения, регулярные перегревы, свечи низкого качества, а также негативное воздействие внешней среды. Например, после сильного нагрева и вибрации в процессе эксплуатации повреждается изоляция. Последнее приводит к короткому замыканию в обмотках катушки. В случае если свечи, установленные в автомобиле, не отличаются качеством, происходит перегрузка проводов высоковольтного типа и возникает обрыв обмотки.

Существует два способа проверить работоспособность электротрансформатора: создание искры между свечей и корпусом и использование мультиметра. В современных автомобилях первый может привести к непредвиденным последствиям со стороны электроники. Поэтому стоит использовать именно указанный прибор для диагностики работоспособности бобины.

Как проверить катушку зажигания мультиметром : инструкция Как проверить катушки зажигания мультиметром

Опытные автовладельцы, имеющие минимальные знания в механике, разделяют процесс на три основных этапа: подготовка, визуальный осмотр и диагностика с помощью прибора. Можно отвезти машину в сервис и доверить процесс профессионалам. Но, имея мультиметр, автовладелец сможет выполнить проверку самостоятельно. Кроме того, такой процесс будет полезен для понимания принципа работы автомобиля.

Первый этап — подготовка Как проверить катушки зажигания мультиметром

Собственно, процесс подготовки заключается в приобретении самого прибора необходимого для проверки. Его можно купить в специализированном магазине, а особо экономные могут попросить у соседа по гаражу (проводить проверку стоит именно там). Прибор способен определять напряжение и сопротивления. Если катушка покажет результат соответствующей норме, значит, она исправна.

Другой вопрос, как узнать нужные показатели. Можно ориентироваться на среднее значение. Но лучше если автовладелец найдёт информацию в технической документации по автомобилю. Если документ утерян или машина была куплена на вторичном рынке, то нужные данные можно найти в интернете. Индивидуальный подход в этом вопросе более предпочтителен, чем использование усреднённых показателей.

Что требуется узнать о катушке зажигания автомобиля? Для диагностики требуются показатели сопротивления первичной и вторичной обмотки.

Этап №2 — визуальный осмотр Как проверить катушки зажигания мультиметром

Бобины разных автомобилей могут иметь различный вид, но основной тип комплектации все-таки един. Можно явно различить следующие детали: корпус, два контакта, крышку и центральную клемму.

Визуальный осмотр нацелен на выявление механических повреждений прибора. То есть автовладелец должен внимательно осмотреть корпус и попытаться найти трещины, прожоги или сколы. Но так как катушка имеет эбонитовый корпус, который не пропускает ток, то причину неисправности следует искать в обмотке.

Третий этап — проверка мультиметром Как проверить катушки зажигания мультиметром

Тут мы непосредственно разберёмся как проверить катушку зажигания мультиметром.

Диагностика электрической цепи тамблера

Посмотрите показания прибора. Если катушка зажигания исправна, то на панели отобразится 12 Вольт или показатель, соответствующий технической документации транспортного средства. Если напряжение равно нулю, значит, с электрической цепью тамблера беда.

Вторичная обмотка

Далее, следует проверить сопротивление, чтобы понять где именно произошёл обрыв, в первичной или вторичной обмотке. Измените настройки мультиметра на измерение показателей сопротивления. Затем прикладываем контакты к центральной клемме и к одному из выводов катушки (не имеет большого значения положительный или отрицательный).

Нужные показатели стоит уточнить в паспорте автомобиля. Обычно они находятся в пределах 6-15 кОм. Если имеются внушительные отклонения от нормы, то можно с уверенностью сказать, что обрыв именно во вторичной обмотке.

Первичная обмотка

Чтобы выявить обрыв на первичной обмотке, необходимо измерить сопротивление, приложив контакты к положительному и отрицательному выводу катушки. Нормальные показатели соответствуют документации или находятся в пределах 0,5-2 Ом. Если видны значительные различия, значит, имеет место обрыв.

На этом вопрос, как проверить катушку зажигания мультиметром исчерпан. В случае обнаружения неисправности катушку придется заменить на новую. Следует регулярно проводить диагностику, ведь неисправность системы зажигания плохо влияет на двигатель и долговечность его эксплуатации.

Источник

3 способа проверить катушку зажигания

Катушка зажигания по сути является повышающим трансформатором, ее задача преобразовывать низковольтное напряжение в высоковольтное, которое необходимо для образования искры в поршневой системе ДВС. На первичную обмотку катушки подается питание от аккумулятора 12 В, а на выходе получаем несколько киловольт. Применяется в контактных, бесконтактных и электронных системах зажигания любых двигателей внутреннего сгорания. Чтобы проверить катушку зажигания важно знать основные причины выхода ее из строя, а это обычно банальные обрывы порода, нарушения в изоляции либо механические повреждения.

Как проверить катушки зажигания мультиметром

Принцип работы катушки зажигания

Самая обыкновенная катушка на своей первичной обмотке имеет 100 – 150 витков изолированной медной проволоки. Оба конца проводника выводятся на ее корпус. Вторичная обмотка изготовлена из 30 000 – 50 000 витков и зависит от модификации. Диаметр проволоки высоковольтной обмотки значительно меньше чем у низковольтной. Плюс от аккумулятора подается на первичную обмотку, а вторичная подключается к выводу на свечи зажигания.

Для увеличения силы магнитного поля проволоку обеих обмоток накручивают на ферромагнитный сердечник. На некоторых моделях во избежание перегрева провода и металлического сердечника, полость внутри катушки заполняется трансформаторным маслом. Оно обеспечивает не только надежное охлаждение, но также является отличным изолятором.

Катушки зажигания разделяются на три основных типа:

Применение той или иной катушки зависит от используемой системы зажигания ДВС.

Особенности индивидуальной катушки зажигания

Чаще устанавливаются на двигателях с электронной системой зажигания. Основной принцип работы такой же как и у стандартных. По конструкции тоже имеет низковольтную и высоковольтную обмотки. Отличием является расположение первичной обмотки внутри вторичной. Соответственно в катушке два сердечника – наружный и внутренний. На высоковольтной обмотке такой катушки имеется установлен специальный диод, отсекающий ток высокого напряжения.

По конструкционным особенностям сердечника делятся на два подвида:

Второй подтип часто соединяют модульным способом по 4 шт. Для индивидуальных катушек зажигания важна синхронизация всех устройств с распределительным валом мотора. Эта необходимость вызвана тем, что за прохождение одного периода каждая катушка дает одну искру.

Двухвыводные катушки (сдвоенные)

Конструкционной особенностью является наличие дополнительной пары выводов от вторичной обмотки. Благодаря такому подходу появляется возможность формирования искры одновременно на двух свечах зажигания. Свеча первого цилиндра дает искру в момент сжатия топливной смеси, а второго – на выпуске отработанного газа. Применяются при парном количестве цилиндров в ДВС. Значительно упрощаются систему зажигания и позволяют исключить из нее распределители.

Подключение проходит одним из способов:

На четырехцилиндровых моторах могут устанавливаться четырехвыводные трансформаторы зажигания, по сути являющиеся простой спайкой двухвыводных.

На восьмиклапанных двигателях ВАЗ используются блоки зажигания с двухканальными катушками, способными давать искру на два цилиндра одновременно. Но с появлением 16-ти клапанных двигателей (Приора, Гранта и т. Д.) стали применять индивидуальные катушки зажигания (ИКЗ).

Сухие и маслозаполненные

Относятся к классическим системам катушек зажигания, где внутреннее пространство заполняется трансформаторным маслом. При прохождении по проводникам больших токов они начинают разогреваться, масло в этом случае выполняет роль охладителя. Корпуса таких катушек обычно производят металлическим, хотя это не всегда целесообразно.

Ввиду этого в последнее время большинство автопроизводителей стали применять иной вид конструкций – сухой трансформатор. В качестве корпуса в них выступает слой эпоксидной смолы, которая защищает обмотки от повреждений загрязнений и повышенной влажности, а также служит охлаждением.

Несмотря на тип катушек во время проверки главным техническим параметром на который необходимо обращать внимание – это показания сопротивления обмоток. Измерять его можно при помощи обычного мультиметра или омметра.

Признаки неисправностей катушек зажигания

Любые повреждения и другие дефекты катушек зажигания сразу проявляются нарушением работы двигателя вашего авто. Существует два основных вида неисправности, это маломощная искра или ее полное отсутствие. С трудом заведенный двигатель работает прерывисто, троит, горючая смесь не выгорает полностью, сильно падает мощность и подобное.

Основные признаки указывающие на нарушения в работе катушки:

При нарушениях изоляционного слоя катушки или проводников, искра пробивает на корпус, что приводит к потере силы тока на свече или полное его отсутствие.

Причины дефектов

Поломки катушек зажигания могут быть вызваны с несколькими факторами, а именно:

В принципе катушка долговечный и очень надёжный элемент, а главная причина при большинстве поломок – это банальное старение, что и приводит к нарушениям изоляции и нормальной работе. Ниже приведем способы проверки целостности катушек.

Способы проверки катушек зажигания

Катушки зажигания всех типов проверяются одинаковыми методами, на данный момент самых распространенных четыре:

С первым методом, при наличии рабочей катушки, вряд ли возникнут проблемы. Второй менее удобен в домашних условия – мало у кого в гараже стоит рабочий осциллограф с мотор-тестом. В таком случае у нас еще остается два последних варианта проверки.

Визуальный осмотр

Как проверить катушки зажигания мультиметром

Первое с чего нужно начать при неисправностях в работе катушки зажигания это внимательно осмотреть все составляющие элементы.

Если все в порядке, тогда можно приступать к тестированию одним из возможных способов.

Проверка на искру

Этот способ требует некоторых навыков и специального оборудования в виде высоковольтного разрядника. Просто выкрутить свечу и проверить ее на наличие искры, по сути ничего не даст. Ведь искра будет как при полностью исправной катушке, так и при ее сильном износе. И как только Вы вкрутите свечу обратно в цилиндр, искра снова пропадёт.

Все потому что, на пробой влияет не только напряжение, но и несколько других факторов, один из которых – давление. При повышении давление увеличивается и плотность среды пробоя, что влечет за собой необходимость увеличения напряжения. То есть при атмосферном давлении для пробития 1 мм зазора, необходимо меньшее значение напряжения, нежели в цилиндре, где давление может достигать нескольких атмосфер.

В разряднике есть возможность менять зазоры между контактами. На нем можно выставит расстояние 2 – 3 мм, для которых потребуется тот же показатель напряжения, как и для одного миллиметра при давлении внутри цилиндра во время работы двигателя.

Такой способ тоже подходит для СТО и сервисных центров, однако если у Вас или Ваших знакомых есть необходимое оборудование, то провести проверку не составит труда.

Тестирование при помощи мультиметра

Проверка катушек зажигания мультиметром или омметром проходит в несколько этапов:

Как проверить катушки зажигания мультиметром

Первый этап. Переводим мультиметр в положение проверки сопротивления (омметр). Щупы прибора присоединяем к минусовой и плюсовой клемме катушки. Записываем результат. В зависимости от моделей сопротивление должно составлять 0.4 – 2 Ом. То есть, если показания мультиметра не совпадают с данными характеристик вашего оборудования, значит катушка пришла в негодность.

При показаниях ниже 0.4 и до нуля это говорит о коротком замыкании. При больших значениях и бесконечности – обрыв. И только если значения совпадают или есть расхождение 0.1 – 0.2 Ом, значит обмотка исправна и можно переходить ко второму этапу.

Как проверить катушки зажигания мультиметром

Второй этап. Присоедините один щуп к плюсу катушки, а второй к выходящему проводу высокого напряжения. В устройствах с пластинчатым сердечником нормальное сопротивление 6 – 9 кОм, с обычным 15 кОм.

Третий этап. Сравните полученные результаты с номинальными значениями на моделях Ваших катушек. При выявлении неисправностей лучшим выбором будет замена на новые.

Проверка катушки зажигания Приора

Первичная цепь (между выводами 1 и 3) — 0,4…0,6 Ом.

Вторичная цепь (высокая сторона) — 350 кОм. Может немного отличатся, главное что бы мультиметр не показывал обрыв или короткое замыкание.

Проверка катушки зажигания ВАЗ 2110

Первичная цепь (между выводами 1 и 3) — 0,5 Ом.

Вторичная цепь (высокая сторона) — 5,4 кОм.

Диагностика при помощи осциллографа

Как проверить катушки зажигания мультиметром

Тест цифровым осциллографом с подключением компьютера и специальным ПО дает максимально достоверную информацию и в полном объеме. Однако не у всех имеется специальное оборудование в гараже.

Посредством осциллограммы выводится информация не только о самой катушке, но и о всей системе мотора. Аномалии в кривой значений появляются из-за воздействия некоторых факторов, изучая которые можно сделать выводы о работоспособности тех или иных участков:

Как проверить катушки зажигания мультиметром

Осциллографическим тестером можно определить следующие неисправности:

Все это приводит к падению напряжения в цепи и возможным пробоям изоляции. Что в последствии вызывает пропуски в зажигании, нестабильную работу двигателя на холостом ходу, невозможность запустить двигатель и многое другое. Автомобиль дергается. особенно при езде в натяжку.

Вывод

Проверка исправности катушки довольно простое занятие при наличии определенного опыта и некоторого оборудования. Самый простой и эффективный способ для домашнего использования это проверка сопротивления обмоток катушки при помощи мультиметра. Для повышения удобства при работе катушку следует снять с машины.

Если катушка оказалась неисправной ее лучше заменить новой. Ремонт, а именно перемотка обмоток сильно дорогое, трудоемкое и неблагодарное дело. Намного проще и быстрее купить и установить новую.

Источник

Как проверить катушку зажигания

Проверить катушку зажигания автомобиля можно разными способами, но мы рассмотрим самые простые, которые под силу даже начинающим автолюбителям.

В нашем с Вами мире на данный момент используется три основных вида систем зажигания:

Системы зажигания постоянно модернизируются и усовершенствуются, но одно остаётся неизменным — применение принципа индуктивности для преобразования низкого напряжения в высокое. Другими словами — все эти системы объединяет использование катушек зажигания. Они могут отличаться по виду, мощности, напряжению и так далее, но принцип работы неизменен. Это значит, что и методы проверки практически одинаковы.

Принцип работы катушки зажигания

Катушку зажигания на простом языке можно назвать обычным повышающим напряжение трансформатором. Её задача преобразовать низковольтное напряжение (6-15В) в высокое (20-30кВ). Она, как и трансформатор, состоит из двух обмоток — первичной и вторичной. Первичная низковольтная катушка состоит из небольшого количества витков, а вторичная из большего.

Но есть ещё один нюанс. Витки в катушке расположены определённым образом, что позволяет катушке, кроме индуктивности, иметь ещё и ёмкость. То есть, своего рода — колебательный контур.

Как проверить катушки зажигания мультиметром

При подаче тока в первичную обмотку в катушке генерируется магнитное поле. Наведенное напряжение генерируется в катушке путем самоиндукции. В момент воспламенения ток в катушке прерывается выходным каскадом (в старых системах — контактами прерывателя). Мгновенно сворачивающееся магнитное поле генерирует высокое индукционное напряжение в первичной обмотке. Оно трансформируется на вторичной обмотке катушки и преобразуется в соотношении — количество витков вторичной обмотки отнесенное к количеству витков первичной обмотки. В свече зажигания происходит высоковольтный разряд с ионизацией искрового промежутка и прохождением тока. Это продолжается, пока накопленная энергия не будет истрачена.

Эти все физические явления, наверное, мало кому интересны, поэтому давайте отвлечёмся и посчитаем, на мой взгляд, интересные факты. Сколько раз свеча зажигания «производит» искру за свой срок службы?

Количество искрообразований = «об/мин» умножить на «количество цилиндров» и всё это разделить на 2. Возьмём обычный 4-цилиндровый 4-тактный двигатель. Допустим, обороты двигателя составляют 3000 об/мин. Значит количество искрообразований = 3000 х 4/2 = 6000 искр / мин!

Свечи я меняю раз в 30000 км.

Поэтому катушка зажигания вполне заслуженно может когда-нибудь устать и молча выйти из строя.

Как проверить катушку зажигания

Катушку зажигания можно проверить несколькими способами:

Допустим, мы обычные автолюбители и у нас нет в запасе рабочих катушек и, уж тем более, мотор-тестера. Остаётся два последних варианта.

Но вариант «на искру» также требует некоторого оборудования, а именно — высоковольтного разрядника

Как проверить катушки зажигания мультиметром

Банальным выкручиванием свечи и проверкой искры абсолютно ничего не выяснишь. Искра будет и при исправной катушке и при уставшей. А вот при установке свечи обратно в цилиндр во втором случае искры уже не будет. Почему?

Потому что на напряжение пробоя влияет несколько факторов и самый главный из них — давление! Чем выше давление, тем больше требуется напряжение пробоя на одном и том же искровом промежутке.

То есть, чтобы пробить зазор 1мм в свече зажигания при атмосферном давлении (выкрученной свече) требуется гораздо меньшее напряжение, чем при большем давлении (вкрученной свече), так как давление в цилиндрах при работающем двигателе гораздо больше атмосферного.

А разрядник даёт возможность изменять расстояние между своими электродами в широких пределах. Это позволяет выставить зазор для проверки в несколько миллиметров. Но эти несколько миллиметров требуют такого же напряжения пробоя, как и 1мм на свече, ввернутой в цилиндр при работающем двигателе.

Как проверить катушку зажигания мультиметром

Остаётся самый простой способ, как проверить катушку зажигания — мультиметром. Этот прибор уже есть практически в каждом доме, поэтому это самый доступный способ проверки.

Суть проверки заключается в измерении сопротивления первичной и вторичной обмоток. Алгоритм действий одинаков для всех видов катушек. Отличия есть в сопротивлении первичной обмотки новых катушек по отношению к катушкам старого образца. Новые катушки имеют меньшее сопротивление первичной обмотки и за счёт этого удаётся получить более высокую энергию. В старых — около 3-4 Ом, а в новых — около 1-2 Ом.

Первым делом проверяем вторичную обмотку. Для этого необходимо установить мультиметр в режим измерения сопротивления до 20 кОм и подключить щупы к высоковольтным выводам катушки зажигания

Как проверить катушки зажигания мультиметром

Сопротивление должно быть около 13-14 кОм

Как проверить катушки зажигания мультиметром

Примечание! Сопротивление вторичной обмотки катушки зажигания имеет допуски. При температуре окружающей среды 21 градус сопротивление вторичной обмотки может составлять 11.5 кОм — 14 кОм. Также учитывайте температуру, погрешность Вашего омметра и сопротивление самих щупов!

То же самое делаем и со второй катушкой

Как проверить катушки зажигания мультиметром

Затем отключаем низковольтный разъём от катушки зажигания

Как проверить катушки зажигания мультиметром

Как проверить катушки зажигания мультиметром

Так же проверяем вторую катушку зажигания.

На этом проверку можно закончить, но лучше ещё, конечно, снять катушки зажигания, очистить их и визуально осмотреть на наличие следов пробоя или трещин.

Снятие или замена катушек зажигания

Для этого понадобится всего два инструмента — торцевой ключ на 10 мм и крестовая отвёртка.

Отворачиваем три гайки крепления пластины катушек зажигания. Одна под первой катушкой

Как проверить катушки зажигания мультиметром

вторая между катушками вверху

Как проверить катушки зажигания мультиметром

третья под второй катушкой

Как проверить катушки зажигания мультиметром

Снимаем обе катушки в сборе

Как проверить катушки зажигания мультиметром

Останется только крестовой отвёрткой открутить 4 болтика и снять катушки с пластины.

Хочется отдельно обратить внимание на то, что если выйдет из строя одна из катушек, тогда перестанут работать сразу два цилиндра, что, согласитесь, будет ощущаться гораздо ярче, чем пропуски воспламенения в одном цилиндре. Поэтому если проблема возникает в одном конкретном цилиндре, тогда ищите проблему не в катушке зажигания.

Есть вопросы или дополнения? Пишите в комментариях.

Источник

avtoexperts.ru

Катушка зажигания необходима в двигателе внутреннего сгорания для создания напряжения для искры на свече зажигания, которая воспламеняет топливо. Если она функционирует неправильно – двигатель машины не заведется. Этот узел достаточно надежен, однако иногда возникают обрывы проводов в обмотке, повреждения изоляции или механические повреждения корпуса. Как определить, что катушка зажигания неисправна? Расскажем об этом более подробно.

Принцип работы катушки

Конструктивно катушка представляет собой обычный электрический повышающий трансформатор. Она преобразует напряжение бортовой сети автомобиля в 12 Вв напряжение величиной в несколько киловольт.

Состоит это устройство из корпуса, в который помещается две обмотки – высокого и низкого напряжения. Каждая катушка характеризуется несколькими параметрам, из которых для проверки важность представляет только сопротивление обмоток. Перед проверкой рекомендуется уточнить значение этого параметра для автомобиля вашей марки.

Пошаговая процедура проверки катушки зажигания

Проверить работоспособность катушки зажигания можно двумя методами – «на искру» и с помощью мультиметра. Первый способ достаточно прост и не требует специализированного оборудования. Однако подходит только для старых автомобилей. Использование его в новых транспортных средствах чревато повреждением этого модуля или нарушением работы всей системы бортовой электроники. Рассмотрим оба способа более подробно.

Проверка катушки методом «на искру»

Основное преимущество этого метода – возможность его реализации прямо на дороге, то есть в походных условиях. Реализовать такую проверку достаточно сложно, да и его информативность будет очень низкой, ведь причиной дефекта может быть и не катушка зажигания.

Для реализации этого метода нужны следующие инструменты и приспособления:

• Ключ для откручивания свечей.

• Свеча зажигания (вы должны быть уверены, что она работает).

Перед началом проверки нужно осмотреть изоляцию высоковольтной проводки и убедиться в том, что она целая. Во время осмотра не забудьте отключить зажигание с помощью ключа. Если первый этап окончился успешно, далее следует действовать по такой схеме:

1. Со свечи зажигания первого цилиндра снимите высоковольтный провод и соедините его с подготовленной заранее свечой.

2. Поверните ключ зажигания таким образом, чтобы завести машину (его нужно перевести в положение 2).

3. Если проверяемый узел исправен, на наконечнике свечи будет проскакивать искра. Важно увидеть, какого она оттенка. Фиолетовый – признак исправности катушки, желтый свидетельствует о наличии проблем, то есть силы тока недостаточно. Отсутствие искры красноречиво свидетельствует о том, что имеют место проблемы с катушкой.

4. Описанный выше порядок действий необходимо провести со всеми катушками, если у вас в автомобиле их несколько.

Если запасной свечи не оказалось (в походных условиях), ее можно выкрутить из блока цилиндров. Для этого как раз и пригодится ключ, упомянутый ранее. Во время проверки проявляйте особую осторожность и не касайтесь оголенных проводов, так как это может привести к электротравме.

Проверка катушки мультиметром

Более эффективный, информативный и безопасный метод проверки – использование мультиметра, который может изменять силу тока, напряжение, сопротивление и другие показатели. Перед проверкой рекомендуется полностью демонтировать устройство с автомобиля.

Сама процедура не вызовет проблем даже у начинающего мастера. Нужно лишь разобраться, где на катушке расположены контакты первичной и вторичной обмоток. Сопротивление придется измерять на обеих, причем показатели должны быть разными.

Схема проверки следующая:

1. Необходимо включить мультиметр в режим измерения сопротивления. Затем нужно коснутся щупами друг друга. На экране должна высветиться единица. Это свидетельствует о том, что прибор исправен.

2. Коснитесь щупами мультиметра контактов первичной обмотки. В зависимости от модели вашей катушки на экране электронного прибора должны высветиться показатели в пределах от 0,5 до 3,5 Ом.

3. Коснитесь щупами прибора выводов вторичной обмотки. Ее сопротивление должно быть другим – от 6 до 15 кОм. Более подробная информация приведена в справочной литературе к имеющейся у вас модели автомобиля.

Как проверить катушки зажигания мультиметром

Несоответствие фактических показателей и справочных говорит о том, что имеет место повреждение изоляции, то есть образовалось короткое замыкание между соседними витками. Либо оборвался провод в обмотке.

Чтобы устранить неисправность, придется заменять обмотку катушки. Однако это занятие очень сложное и в большинстве случаев дешевле купить новый прибор взамен поврежденного.

При проведении измерений с помощью мультиметра на вторичной обмотке важно соблюдать полярность. Черный щуп обычно устанавливается на центральном выводе, а красный – на стержне наконечника.

Проверка катушки зажигания – довольно простой процесс. Лучше всего воспользоваться для этого специальным прибором и не подвергать себя опасности, выкручивая свечи и проверяя контакты на наличие искры. Если катушка оказалась неисправной – не тратьте время на ее перемотку. Просто замените прибор, и он прослужит вам еще не один год.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
