Как работает холодильник простыми словами

Как устроен и работает бытовой холодильник

Чтобы не растеряться в случае поломки кухонной техники, современной хозяйке приходится разбираться в том, как работает холодильник, микроволновка, плита и другие помощники человека. Назначение холодильного шкафа — сохранение свежести продуктов, поэтому работа его должна быть бесперебойной, ведь вызов мастера для ремонта иногда нельзя осуществить сразу. Понимание принципа действия бытового холодильника способно сэкономить время и деньги, а некоторые поломки можно исправить самостоятельно.

Из каких частей состоит холодильный агрегат?

Все знают, что холодильный шкаф сохраняет холод, охлаждает и замораживает продукты, предотвращая их быструю порчу. При этом немногие могут ясно представить себе, откуда появляется холод внутри камеры, как его вырабатывает агрегат рефрижератора, почему холодильник иногда выключается. На самом деле охлажденный воздух ниоткуда не появляется сам — снижение его температуры происходит прямо в камере во время работы холодильного агрегата (рис.1). Подробнее — в статье как осуществляется регулировка температуры в холодильнике.

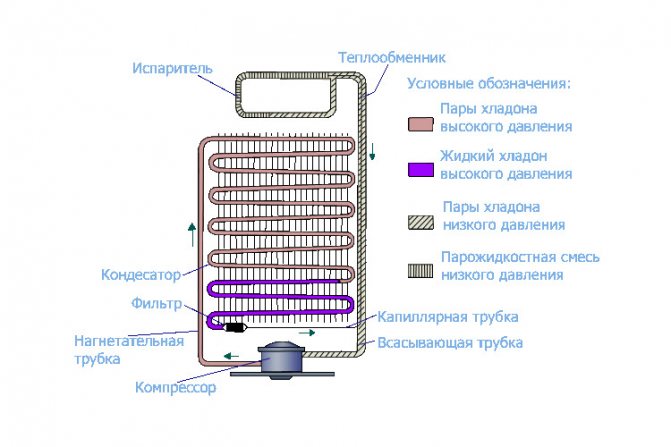

Рис. 1. 1 — испаритель, 2 — конденсатор, 3 — фильтр-осушитель, 4 — капилляр, 5 — компрессор

Рабочий агрегат холодильника состоит из 4 частей:

Настоящее сердце всей системы — компрессор. Он обеспечивает циркуляцию хладагента по множеству тонких трубок, часть из которых можно увидеть на задней внешней стенке холодильного шкафа. Другая часть скрыта под панелью внутри камеры в современных моделях, но в старых рефрижераторах они образуют стенки морозильного отделения либо просто закреплены на потолке камеры. Во время работы компрессор сильно нагревается, как любой двигатель, и должен время от времени отдыхать. Чтобы он не вышел из строя от перегрева, внутри находится реле, которое при достижении определенной температуры двигателя размыкает электрическую цепь. В этот момент компрессор выключается.

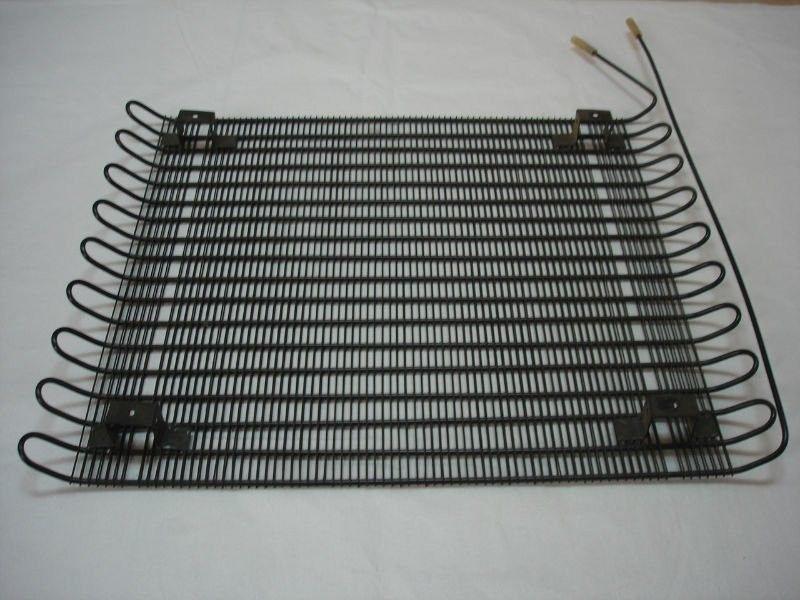

Трубочки на внешней стенке холодильника — это конденсатор. Назначение его в том, чтобы отдать тепло в окружающее пространство. Компрессор, перекачивая хладагент, загоняет его в конденсатор под давлением. В результате газообразное вещество (фреон, изобутан) переходит в жидкое состояние и довольно сильно нагревается. Вот эти излишки тепла и должны рассеяться во внешнюю среду, чтобы хладагент сам охладился до комнатной температуры.

В инструкциях к рефрижераторам обычно пишут о том, что устанавливать их нужно вдали от нагревательных приборов.

Зная о том, как должен работать холодильник, рачительные хозяева постараются обеспечить своему помощнику наилучшие условия для легкого охлаждения компрессора и конденсатора. Это поможет ему прослужить дольше.

Для того, чтобы получить холод в камере, существует другая часть системы трубок, куда сжиженный газ попадает потом. Ее называют испарителем. От конденсатора она отделена фильтром-осушителем и капилляром — очень тонкой трубочкой, которая не пропускает сразу весь сжиженный хладагент, а заставляет компрессор с усилием проталкивать его в испаритель. Попадая туда, небольшие количества фреона моментально вскипают и расширяются, снова переходя в газообразное состояние. Во время этого процесса происходит поглощение большого количества тепла. Трубочки внутри камеры охлаждаются сами и охлаждают воздух в холодильнике. Потом хладагент возвращается в компрессор, и весь цикл начинается сначала.

Чтобы продукты в камере не превратились в лед, внутри нее установлен терморегулятор. Шкала с делениями позволяет установить желаемый уровень охлаждения, и как только нужные показатели будут достигнуты, холодильник отключается.

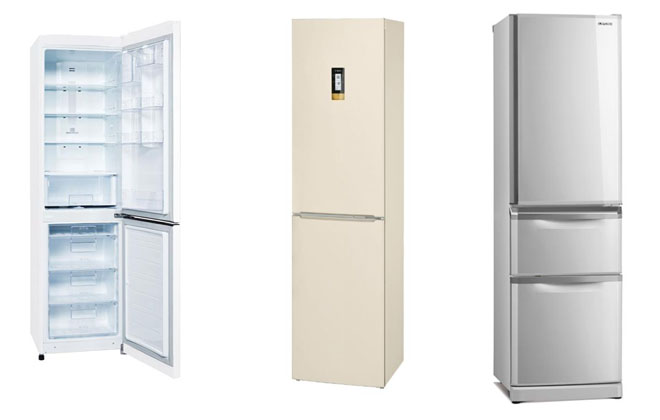

Однокамерный и двухкамерный холодильник

Охлаждающий агрегат во всех моделях современных рефрижераторов устроен по единому принципу. Но разница в работе разных модификаций все-таки есть. Заключена она в особенностях течения хладагента в холодильниках с одной или двумя камерами.

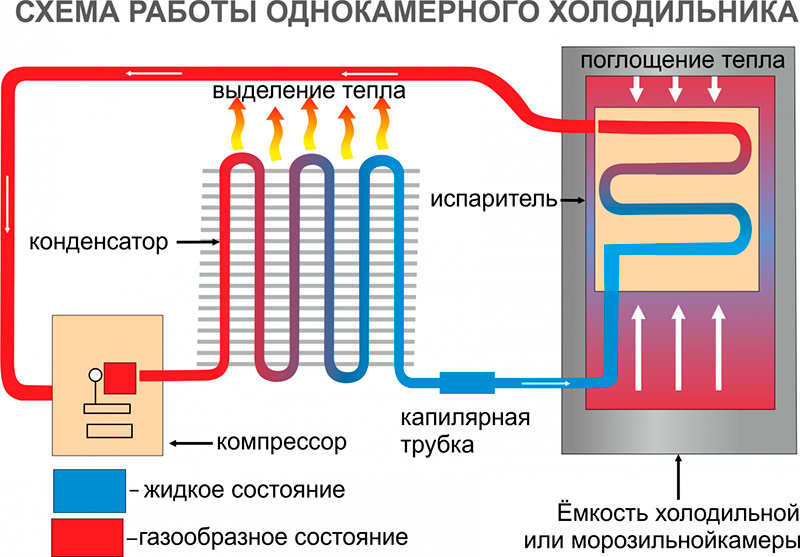

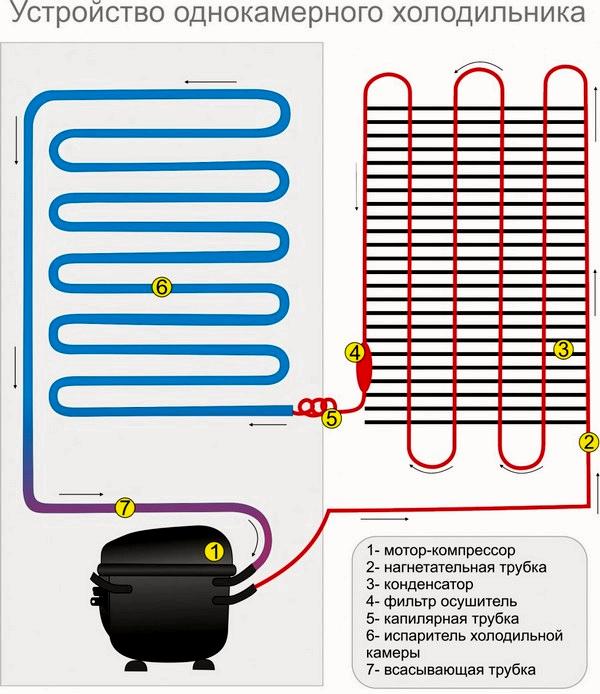

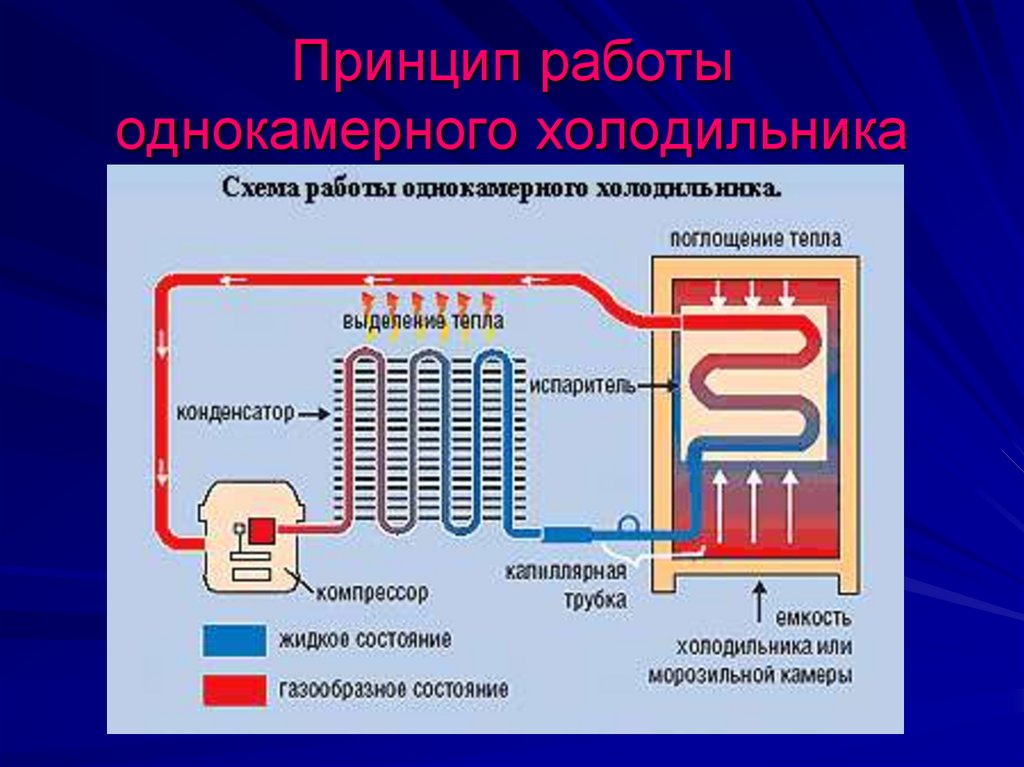

По описанной выше схеме работает однокамерный холодильный шкаф. Вне зависимости от того, находится ли испаритель прямо в камере, как в старых моделях, спрятан за стенкой при капельной системе, или в модификации No frost, принцип работы одинаков. Но когда над или под охлаждающим отделением расположена морозильная камера, рефрижератору требуется еще один компрессор. Схема работы для морозилки остается прежней.

Охлаждающее отделение, где температура не опускается ниже 0 °C, начинает работать только потом, когда морозильник достаточно охладился и отключился. В этот момент хладагент из системы морозильника начинает поступать в компрессор камеры с плюсовой температурой, и проходит цикл конденсации и испарения уже на этом уровне. Поэтому на вопрос о том, сколько должен работать холодильник, пока включится охлаждающая камера, точного ответа дать нельзя. Все зависит от объема морозильника и настроек терморегулятора.

Что такое быстрая заморозка?

Этими словами обозначают одну из функций морозильной камеры в двухкамерных моделях. В зависимости от модификации, холодильник в этом режиме может работать в течение долгого времени, не отключая компрессор. Таким образом достигается ускоренное промораживание большого объема продуктов.

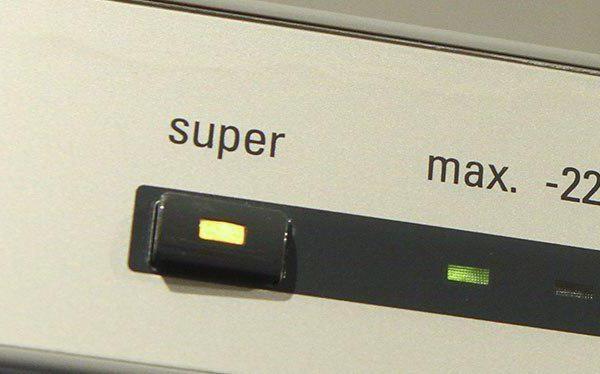

При активации режима быстрой заморозки на панели некоторых камер загораются световые индикаторы, обозначающие, что компрессор включен, и холодильник работает. В этом случае необходимо помнить о том, что автоматического отключения не произойдет, а принудительная работа агрегата в течение длительного времени приводит к сокращению ресурса.

Режим быстрой заморозки не следует включать на срок более 72 часов.

После того, как он будет отключен вручную, индикаторы на панели гаснут, а двигатель компрессора выключается.

Современные модели холодильных шкафов очень разнообразны. Нынешние хозяйки незнакомы с таким видом домашней работы, как разморозка холодильника. Капельные системы и необмерзающие камеры значительно упростили жизнь человека, но основные принципы работы этих бытовых приборов остались прежними.

Источник

Схема и принцип работы разных холодильников

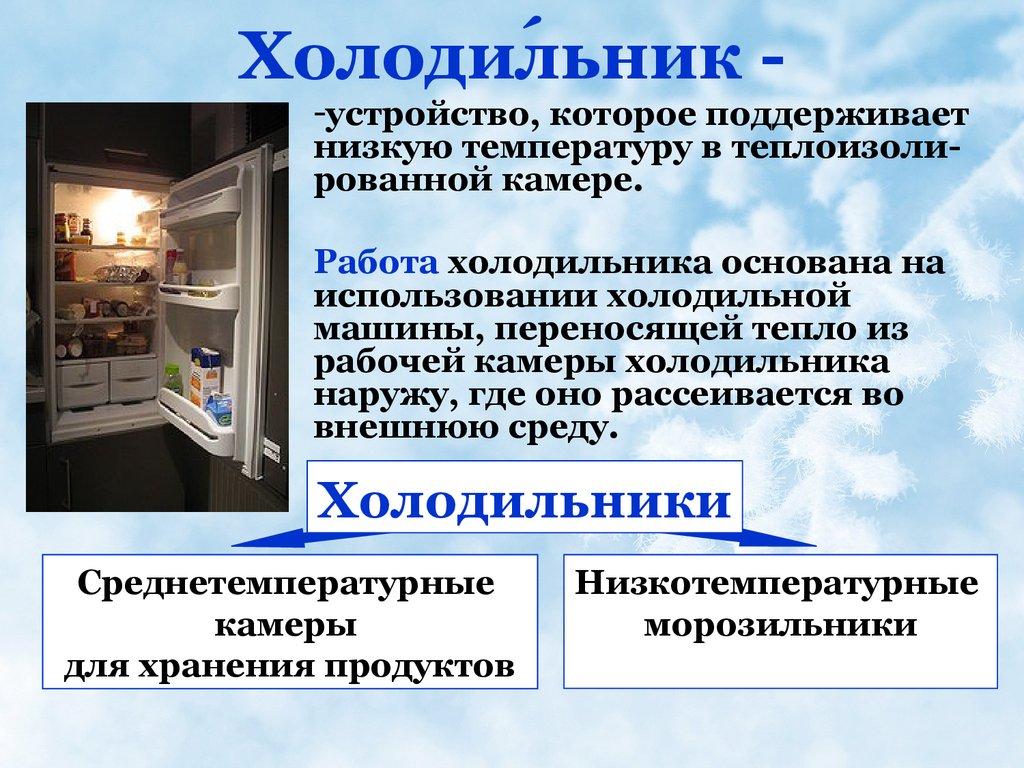

Домашний уют современного человека невозможно представить без холодильника. Он предназначен для длительного хранения продуктов. По подсчетам ученых, каждый член семьи открывает дверцу до 40 раз в сутки. Мы заглядываем вовнутрь даже не задумываясь, как работает наш холодильник.

В нашей статье мы подробно рассмотрим устройство и принцип действия различных холодильников.

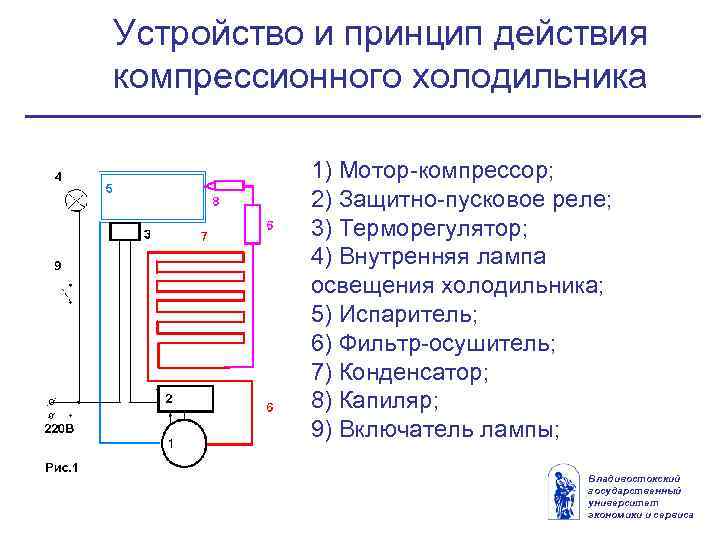

Как устроен холодильник

Любой современный холодильник состоит из следующих основных агрегатов:

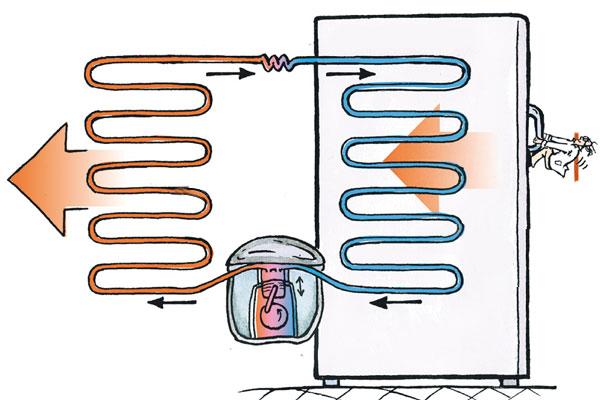

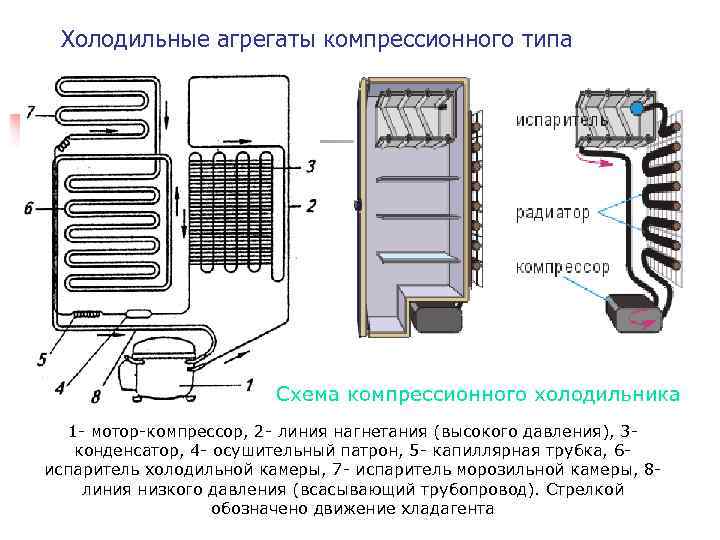

Схема работы холодильника

Электродвигатель

Двигатель является основным узлом бытового прибора. Предназначен для циркуляции охлаждающей жидкости (фреона) по трубкам.

Двигатель состоит из двух агрегатов:

Электромотор преобразует электрический ток в механическую энергию. Агрегат состоит из двух частей – ротора и статора.

Корпус статора устроен из нескольких медных катушек. Ротор имеет вид стального вала. Ротор соединен с поршневой системой двигателя.

При подключении двигателя к сети питания в катушках возникает электромагнитная индукция. Она является причиной возникновения крутящего момента. Центробежная сила приводит ротор во вращательное движение.

А знаете ли Вы, что на долю холодильника приходится 10 % всей потребленной электроэнергии. Открытая дверца прибора увеличивает потребление электричества в несколько раз.

При вращении ротора двигателя происходит линейное перемещение поршня. Передняя стенка поршня сжимает и разряжает рабочую жидкость до рабочего состояния.

Положение двигателя холодильника

В современных охлаждающих установках электродвигатель находится внутри компрессора. Такое расположение преграждает газу путь для самопроизвольной утечки.

Для уменьшения вибраций двигатель находится на пружинистой металлической подвеске. Пружина может находится снаружи или внутри устройства. В современных агрегатах пружина находится внутри корпуса двигателя. Это позволяет эффективно гасить вибрации при работе аппарата.

Конденсатор

Представляет собой змеевидный трубопровод диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочей жидкости в окружающую среду. Конденсатор располагается на задней наружной поверхности прибора.

Испаритель

Представляет систему тонких трубок. Предназначен для испарения рабочей жидкости и охлаждения окружающего пространства. Располагается внутри или снаружи морозильника.

Капиллярная трубка

Предназначена для снижения давления газа. Имеет диаметр от 1,5 до 3 миллиметров. Расположена на участке между испарителем и конденсатором.

Фильтр-осушитель

Предназначен для очистки рабочего газа от влаги. Имеет вид медной трубки диаметром от 10 до 20 мм. Концы трубки вытянуты и герметично впаяны с капиллярную трубку и конденсатор.

Внимание! Фильтр-осушитель имеет односторонний принцип работы. Устройство не предназначено для работы на обратном режиме. При неправильной установке фильтра возможен выход установки из строя.

Внутри трубки находится цеолит — минеральный наполнитель с высокопористой структурой. На обоих концах трубки установлены заграждающие сетки.

Докипатель

Представляет собой металлическую емкость. Устанавливается на участке между испарителем и входом компрессора. Предназначен для доведения фреона до кипения с последующим испарением.

Служит защитой двигателя от попадания жидкости. Попадание рабочей жидкости может привести к выходу его из строя.

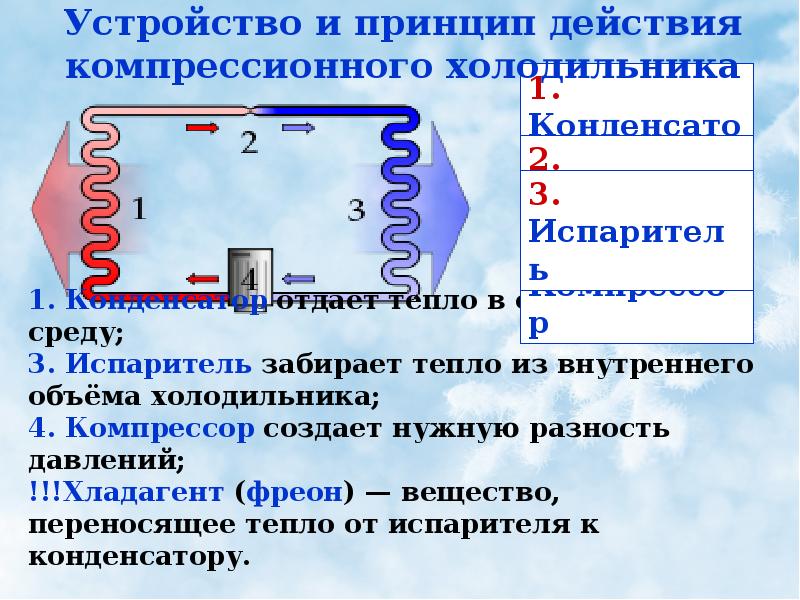

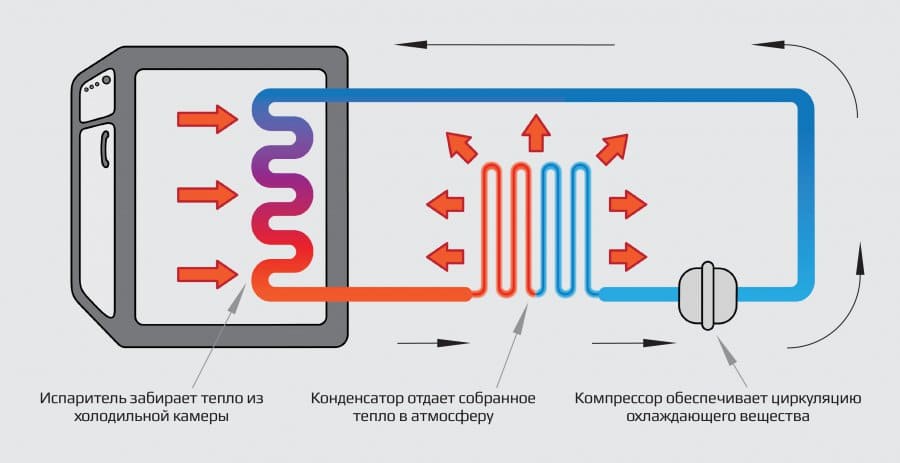

Как работает холодильник

Главный принцип работы любого холодильника основан на выполнении двух рабочих операций:

Для отбора тепла применяется хладагент под названием фреон. Это газообразное вещество на основе этана, фтора и хлора. Фреон обладает уникальной возможностью переходить из газообразного состояния в жидкое и обратно. Переход из одного состояние в другое происходит при изменении давления.

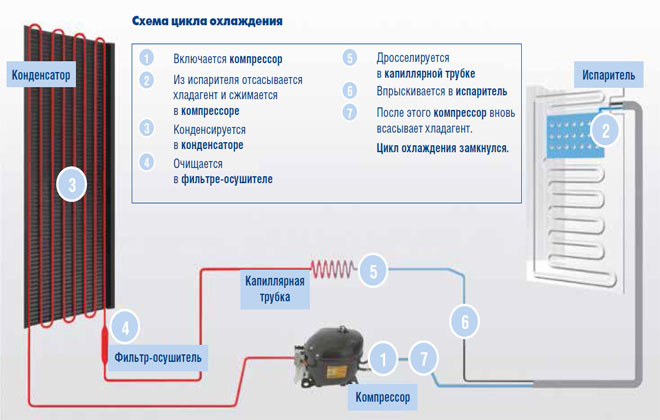

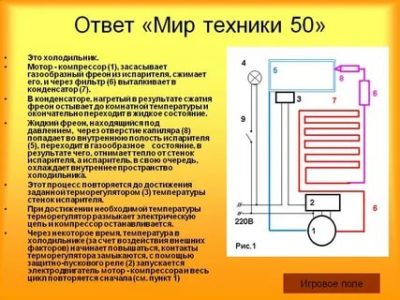

Работа системы охлаждения заключается в следующем. Компрессор засасывает фреон вовнутрь. Внутри устройства работает электромотор. Двигатель приводит в движение поршень. При движении поршня происходит сжатие газа.

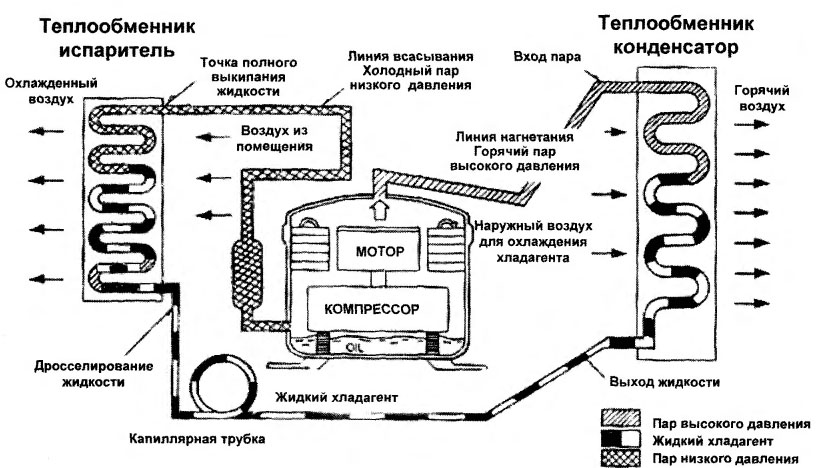

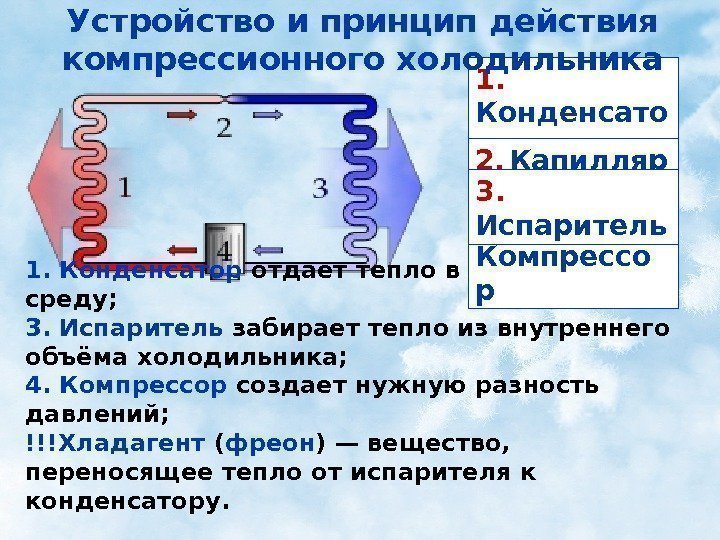

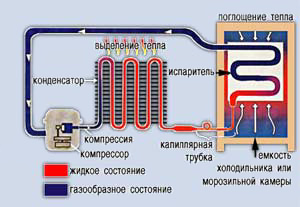

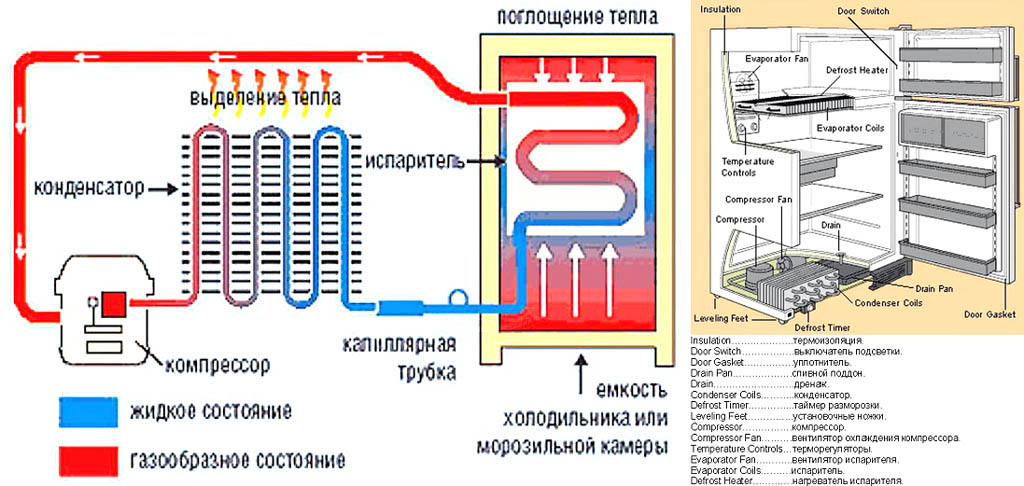

Принципиальная схема работы холодильника

Процесс сжатия газа делится на два этапа. На первом этапе происходит возвратное движение поршня. При смещении поршня открывается впускной клапан. Через открытое отверстие фреон поступает в газовую камеру.

На втором этапе поршень смещается в обратном направлении. При обратном движении поршень сжимает газ. Сжатый фреон давит на пластину выходного клапана. В камере резко повышается давление. При увеличении давления происходит нагрев газа до температуры 100° C. Выпускной клапан открывается и выпускает газ наружу.

Нагретый фреон из камеры поступает во внешний теплообменник (конденсатор). По пути следования по конденсатору фреон отдает тепло наружу. В конечной точке конденсатора температура газа уменьшается до 55° C.

А знаете ли Вы, что самые первые холодильники в качестве хладагента использовали диоксид серы? Такие приборы были очень опасны по причине высокой вероятности разгерметизации системы.

В процессе теплопередачи происходит конденсация газа. Фреон из газообразного состояния превращается в жидкость.

Из конденсатора жидкий фреон поступает в фильтр-осушитель. Здесь происходит поглощение влаги специальным сорбентом. Из фильтра газообразный фреон поступает в капиллярную трубку.

Капиллярная трубка играет роль своеобразной пробки (препятствия). На входе в трубку давление газа понижается. Хладагент превращается в жидкость. Из капиллярной трубки фреон поступает на испаритель. При падении давления происходит испарение фреона. Вместе с давлением падает и температура газа. В момент поступления в испаритель температура фреона составляет – 23° С.

Фреон проходит по теплообменнику внутри холодильной камеры. Охлажденный газ снимает тепло с внутренней поверхности трубок испарителя. При отдаче тепла происходит охлаждение внутреннего пространства холодильной камеры.

После испарителя фреон засасывается в компрессор. Замкнутый цикл повторяется.

Основные типы охлаждающих систем

По принципу действия различают следующие типы холодильников:

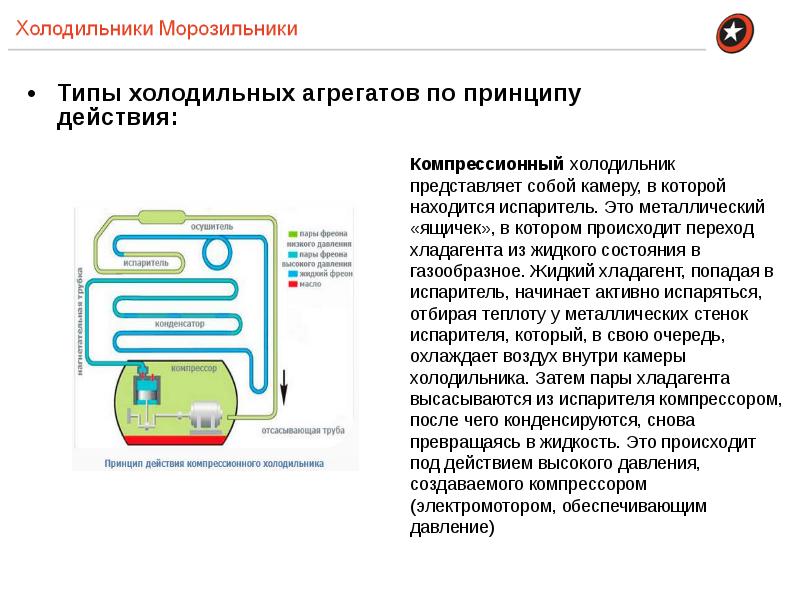

В компрессионных агрегатах движение хладагента осуществляется за счет изменения давления в системе. Регулирование давления рабочей жидкости осуществляет компрессор. Охладительные системы с компрессором являются самым распространенным типом охлаждающих устройств.

В абсорбционных установках движение хладагента происходит за счет его нагревания от нагревательной системы. В качестве рабочей смеси используется аммиак. Недостатком системы является высокая опасность и сложность обслуживания. Данный тип бытовых приборов является устаревшим и на сегодняшний день снят с производства.

А знаете ли Вы, что самый первый холодильник был выпущен американской компанией General Electric в далеком 1911 году. Устройство было выполнено из дерева. В качестве хладагента использовался диоксид серы.

Главный принцип действия термоэлектрических холодильников основан на поглощении тепла при взаимодействии двух проводников во время прохождения по ним электрического тока. Данный принцип известен как Эффект Пельтье. Достоинством аппарата является высокая надежность и долговечность. Недостатком является высокая стоимость полупроводниковых систем.

В пароэжекторных установках используется вода. Роль двигательной установки выполняет эжектор. Рабочая жидкость попадает в испаритель. Здесь происходит вскипание жидкости с образованием водяного пара. При теплообразовании температура воды резко снижается.

Охлажденная вода используется для охлаждения продуктов. Водяной пар отводится эжектором на конденсатор. В конденсаторе водяной пар охлаждается, превращается в конденсат и вновь поступает на испаритель. Достоинством таких установок является их простота устройства, безопасность, экологичность. Недостатком пароэжекторной системы является значительный расход воды и электроэнергии на ее нагрев.

Принцип работы абсорбционных холодильников

Работа абсорбционных устройств основана на циркуляции и испарении жидкого хладагента. В качестве хладагента применяется аммиак. Роль абсорбента (поглотителя) выполняет аммиачный раствор на водной основе.

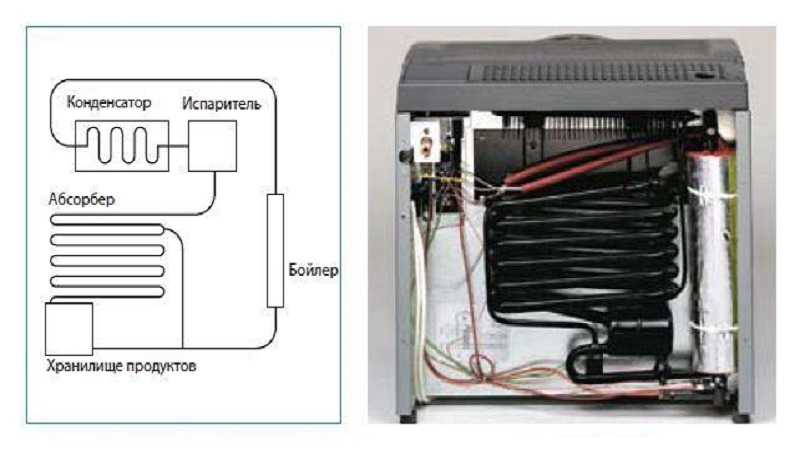

Схема работы абсорбционного устройства

В охлаждающую систему аппарата добавляются водород и хромат натрия. Водород предназначен для регулирования давления системы. Хромат натрия защищает внутренние стенки трубок от коррозии.

А знаете ли Вы, что старые советские холодильники в качестве охлаждающей смеси используют фреон R12 на основе хлора. Главным недостатком является его разрушительное действие на озоновый слой Земли.

При подключении к сети питания в генераторе-кипятильнике происходит нагрев рабочей жидкости. Рабочей смесью выступает водный раствор аммиака. Раствор аммиака находится в специальном резервуаре.

Нагрев хладагента приводит к испарению аммиака. Пары аммиака поступают в конденсатор. Здесь аммиак конденсируется и превращается в жидкость.

Охлажденный испаритель забирает тепло окружающего пространства. После испарения аммиак поступает в адсорбер. В адсорбере находится чистая вода. Здесь аммиак смешивается с водой. Аммиачный раствор поступает в резервуар. Раствор аммиака из резервуара поступает в генератор-кипятильник и замкнутый цикл повторяется.

В качестве заменителя аммиака могут использоваться водные растворы ацетона, бромистого лития, ацетилена.

Достоинством абсорбционных приборов является бесшумность работы агрегатов.

Принцип работы саморазмораживающегося холодильника

Процесс разморозки в установках с саморазмораживающейся системой происходит автоматически.

Существуют два типа саморазмораживающихся систем:

В аппаратах с капельной системой испаритель находится на задней стенке аппарата. Во время работы аппарата на задней стенке образуется иней. При оттаивании иней стекает по специальным желобам в нижнюю часть прибора. Нагретый до высокой температуры компрессор испаряет жидкость.

В установках с ветряной системой холодный воздух от испарителя на задней стенке задувается специальным вентилятором внутрь корпуса. Во время цикла оттаивания иней стекает по желобкам в специальное отверстие.

Промышленные холодильники

Промышленные аппараты отличаются от бытовых устройств мощностью установки и размерами охлаждающих камер. Мощность двигателя оборудования достигает нескольких десятков киловатт. Рабочая температура морозильных камер находится в диапазоне от + 5 до – 50° C.

А знаете ли Вы, что самый большой промышленный холодильник занимает 24 км2 площади. Находится этого гигант в Женеве (Швейцария) и служит для научных целей при работе адронного коллайдера.

Промышленные установки предназначены для охлаждения и глубокой заморозки большого количества продуктов. Объем морозильных камер составляет от 5 до 5000 тонн. Используются на заготовительных и перерабатывающих предприятиях.

Принцип работы инверторного холодильника

Инверторные компрессоры предназначены для аккумуляции и преобразования постоянного тока в переменный ток с напряжением 220 В. Принцип работы основан на возможности плавного регулирования оборотов вала двигателя.

Устройство инверторного двигателя

При включении инвертор быстро набирает необходимое число оборотов для создания необходимой температуры внутри корпуса. На момент достижения заданных параметров устройство переходит в режим ожидания. Как только температура внутри корпуса повышается, срабатывает датчик температуры и скорость оборотов двигателя увеличивается.

Устройство термостата холодильника

Терморегулятор предназначен для поддержания заданной температуры внутри системы. Устройство герметично впаяно с одного конца капиллярной трубки. Другим концом капиллярная трубка подсоединяется к испарителю.

Основным элементом устройства терморегулятора любого холодильника является термореле. Конструкция термореле состоит сильфона и силового рычага.

Сильфоном называют гофрированную пружину, в кольцах которой находится фреон. В зависимости от температуры фреона, пружина сжимается или растягивается. При понижении температуры хладагента пружина сжимается.

А знаете ли Вы, что современные бытовые холодильники используют фреон R600a на основе изобутана. Этот хладагент не разрушает озоновый слой планеты и не вызывает парниковый эффект.

Под воздействием сжатия рычаг замыкает контакты и подключает компрессор к работе. При повышении температуры происходит растягивание пружины. Силовой рычаг размыкает цепь и мотор выключается.

Холодильник без электричества – правда или вымысел?

Житель Нигерии Мохаммед Ба Абба в 2003 году получил патент на холодильник без электричества. Устройство представляет собой глиняные горшки разной величины. Сосуды сложены друг в друга по принципу русской «матрешки».

Холодильник без электричества

Пространство между горшками заполняют влажным песком. В качестве крышки используется влажная ткань. Под действием жаркого воздуха влага из песка испаряется. Испарение воды приводит к снижению температуры внутри сосудов. Это позволяет длительное время хранить продукты на жарком климате без использования электроэнергии.

Знание устройства и принципа работы холодильника позволит выполнить несложный ремонт устройства своими руками. Если система настроена правильно, значит прибор будет работать долгие годы. При более сложных неисправностях следует обратиться к специалистам сервисных центров.

Источник

Принцип работы холодильника с одним и двумя компрессорами, разным количеством камер и режимами

Обновлено: 11 февраля 2021.

Принцип работы холодильника прост, но не всем понятен. В этой статье мы расскажем вам как он устроен и работает, какие их виды бывают и чем отличаются. Эту информацию необходимо знать не только при выборе холодильника!

Из этой статьи вы узнаете, чем отличается работа холодильника с одним и двумя компрессорами. Мы расскажем, как он устроен в зависимости от количества камер, чем отличается инверторный от обычного.

Кратко: принцип работы холодильника для чайников простыми словами

Холодильник не производит холод. Он работает в режиме теплового насоса. Принцип работы холодильника заключается в следующем: он перекачивает тепло из камеры в окружающую среду.

Для того чтобы выполнять такую задачу, в холодильнике присутствуют:

Чтобы понять, как работает холодильник, вспомним курс физики. При испарении любая жидкость охлаждается. А при сжатии и конденсации нагревается. Для наглядности объясним вам как работает холодильник на примерах:

Все это возможно благодаря физическим свойствам хладагента. Температура кипения фреона гораздо ниже 0 градусов. поэтому он закипает и испаряется в испарителе. Все цифры мы привели для примера, чтобы вам было понятнее, как устроен холодильник. На деле цикл несколько сложнее.

Виды бытовых холодильников

По своему количеству камер холодильники делятся на:

Также холодильник может иметь разное количество компрессоров. В обычных аппаратах используется один, но в некоторых моделях бывают два компрессора. От их количества и мощности зависит потребление электроэнергии холодильником.

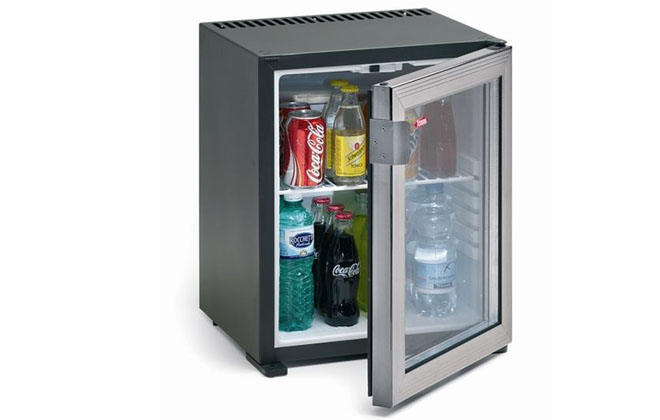

Однокамерные холодильники

Это наиболее простой аппарат. Чаще в нем только одна камера для хранения продуктов, в которой поддерживается постоянная температура. Но существуют варианты с двумя отделениями – обычным и морозилкой.

Однокамерный холодильник имеет один испаритель. Более низкая температура в морозильной камере обеспечивается тем, что фреон сначала проходит через нее и немного нагревается. После этого он попадает в основной отсек.

Двухкамерные холодильники

В таких агрегатах есть обычная камера, отделенная от морозильной. Их отличие от однокамерных в том, что в каждом отсеке установлен свой испаритель. Это позволяет точно регулировать и поддерживать температурный режим. Двухкамерный холодильник может быть оснащен одним или двумя компрессорами.

Многокамерные холодильники

Такие модели довольно дороги и могут быть трех-, четырех- и пятикамерными. Как и в двухкамерных, в них есть морозильный отсек с минусовой температурой и обычный. Но в дополнение к ним есть отдельные отделения.

В многокамерных холодильниках есть нулевой отсек или зона свежести. В них поддерживается отдельный температурный режим. Чаще всего это 0…+1 градуса. В трехкамерных такой отсек один, в четырехкамерных – два, в пятикамерных – три.

Каждая зона свежести предназначена для хранения определенных продуктов. Например:

Устройство холодильника и принцип работы

В этом разделе мы подробно опишем устройство холодильника. Из каких рабочих элементов он состоит и для чего они предназначены.

Компрессор

Это оснащенный специальным механизмом электродвигатель, сжимающий фреон. В компрессоре давление хладагента увеличивается настолько, что он переходит из газообразного состояния в жидкое. При этом его температура существенно повышается.

В зависимости от модели в холодильнике может быть один или два компрессора. В холодильных установках используют следующие виды компрессоров:

Конденсатор (внешний радиатор)

Конденсатор представляет собой трубку диаметром до 5 мм. По ней проходит жидкий нагретый фреон и охлаждается. В холодильниках большого размера и производительности конденсатор выполнен в виде радиатора.

Испаритель

Попадая в испаритель фреон получает возможность расшириться. При этом его давление падает и хладагент закипает. В процессе испарения его температура существенно снижается. Проходя по испарителю охлажденный фреон отбирает тепло у холодильной камеры.

В разных моделях холодильников может быть от одного до пяти испарителей. Это зависит от количества камер, компрессоров, условий работы и мощности холодильной установки.

Капиллярная трубка

Капиллярная трубка (гидравлический дроссель) устанавливается между конденсатором и испарителем. За счет изменения сечения магистрали она снижает давление фреон. За счет этого он лучше закипает в испарителе.

Фильтр-осушитель

Терморегулирующий вентиль (ТРВ, докипатель)

Устройство, предназначенное для предотвращения попадания жидкого фреона в компрессор. если не весь хладагент закипел в испарителе, он докипает в ТРВ. Терморегулирующий вентиль устанавливается между испарителем и компрессором.

Терморегулятор

Терморегулятор служит для запуска цикла охлаждения. Пока температура в камерах находится в пределах нормы, компрессор не работает и фреон не циркулирует по системе. Как только отсеки нагреваются, терморегулятор сигнализирует об этом и холодильник начинает охлаждать камеры.

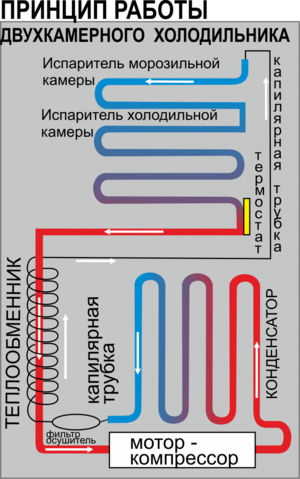

Принцип работы двухкамерного холодильника с одним компрессором

В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.

При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.

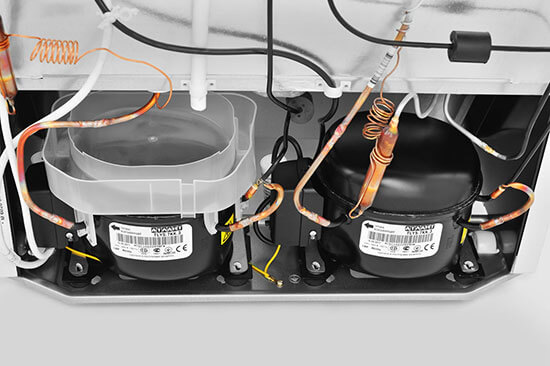

Принцип работы холодильной установки с двумя компрессорами

В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.

В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.

Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.

Как работает саморазморозка

Есть два вида систем саморазморозки холодильников:

Капельная система работает только в основном отсеке и не может быть установлена в морозилке. Система разморозки Ноу Фрост работает как в основной камере, так и в морозильной.

Капельная система (Direct Cool)

В капельной системе испаритель вмонтирован в заднюю стенку основного отделения холодильника и охлаждает ее. Та, в свою очередь, холодит воздух в отсеке. При таком расположении со временем на стенке образуется конденсат и собирается в капли, которые замерзают и превращаются в лед.

Периодически система отключается и наледь на стенке начинает таять. Капли воды стекают вниз и попадают в специальный желоб. По нему они проходят в поддон, где испаряются из-за тепла, выделяемого компрессором во время работы.

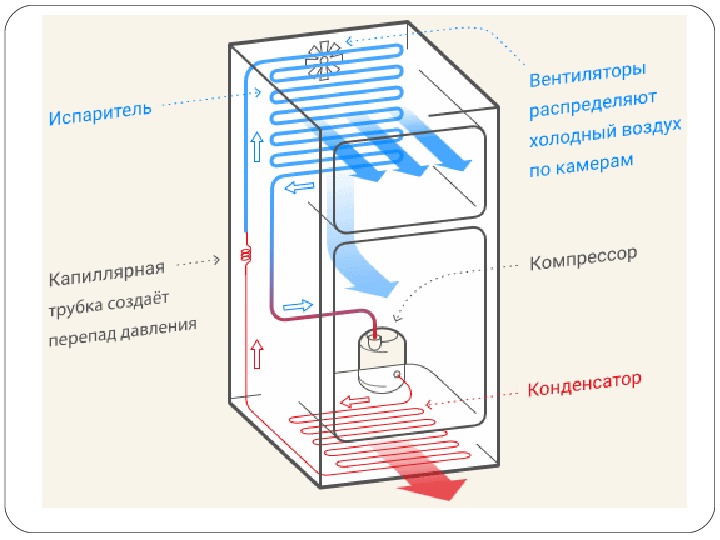

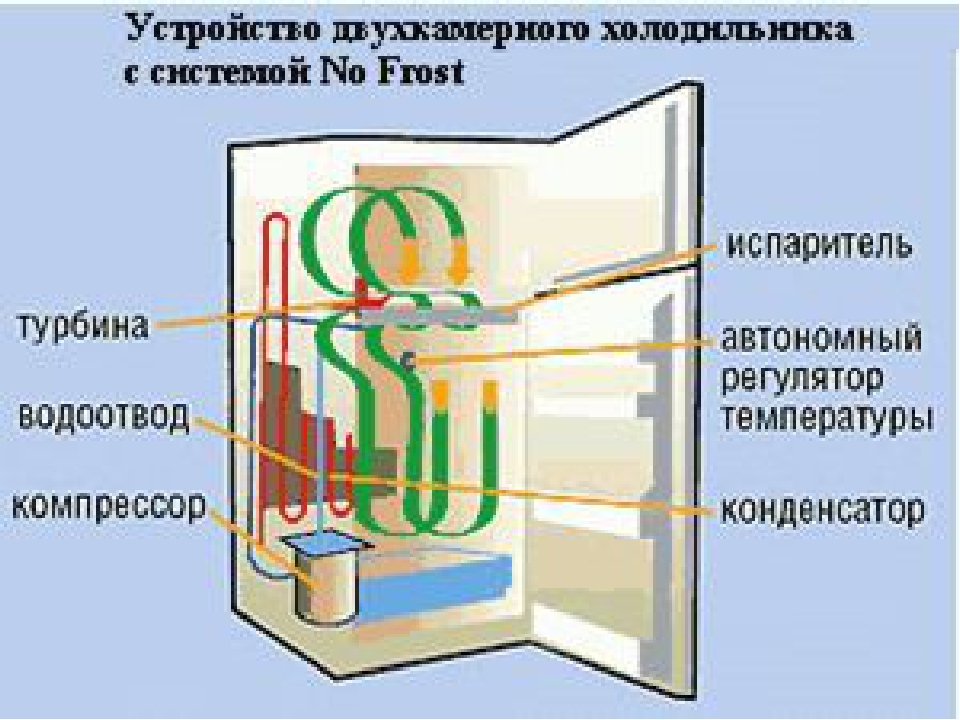

Принцип работы холодильника Ноу Фрост

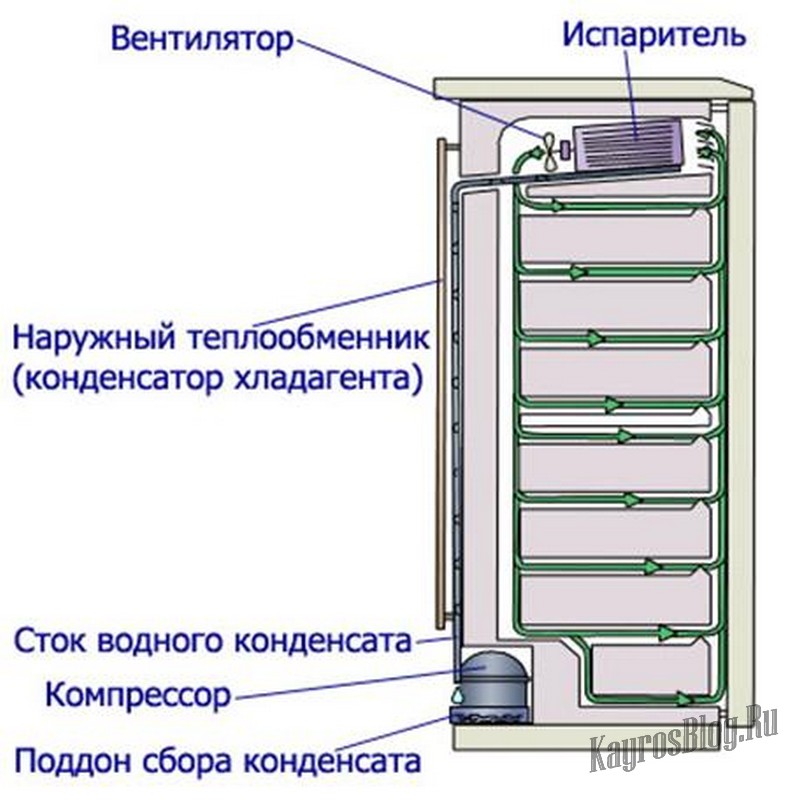

Принцип работы холодильной установки с системой No Frost следующий. За задней стенкой внутренней камеры и морозилки находится испаритель. В нем закипает фреон и охлаждает окружающий воздух.

Также в нем установлен один или несколько вентиляторов, которые продувают холодный воздух по отсеку с продуктами. При этом иней и лед могут образовываться на испарителе, но не на стенках холодильника.

Также на испарителе установлены от 1 до 3 ТЭНов. Они включаются либо по сигналу датчика, либо раз в несколько часов. При включении ТЭНы растапливают наморозь на испарителе, которая стекает в специальный поддон.

Инверторные и обычные холодильники

Существует два вида компрессоров – обычные и инверторные. Они отличаются внутренним строением и режимом работы. Раньше все холодильники оснащались линейными, но сейчас популярность набирают инверторные.

Обычный компрессор работает в режиме старт-стоп. Например, когда температура в камере поднялась на 1 градус выше нужной, компрессор включается и холодильник начинает охлаждать. Как только температура достигла нужной, он выключается.

Инверторный компрессор работает постоянно, но с небольшой мощностью. Он поддерживает температуру на заданном уровне. При этом суммарное потребление электроэнергии у него ниже, чем у обычного.

Преимущество линейного компрессора в том, что он не испытывает нагрузок при включении и отключении. Соответственно, его срок службы гораздо выше. Но и стоит инверторное оборудование дороже обычного.

В этой статье мы описали принцип работы холодильника и затронули другие темы. Надеемся, она была вам полезна. Не забудьте поделиться публикацией с друзьями!

Источник

Как работает холодильник: принцип, устройство, схема

История появления

Прототипы современных холодильников появились задолго до того, как появилось электричество. Доподлинно неизвестно кто заметил, что продукты в прохладе сохраняют свежесть дольше. Но это свойство холода люди использовали очень давно. Копались погреба, вырубались ледники. Эти нехитрые приёмы использовались многими цивилизациями на протяжении уже более 1000 лет.

В 1873 году появился первый компрессионный холодильник с использованием эфира в качестве охлаждающего агента. Позже его из-за высокой огнеопасности заменили на сжиженный воздух и диоксид серы. И только в 30-х годах 19 века появились первые хладагенты – хлорфторуглероды.

Это позволило промышленности начать массовый выпуск холодильников.

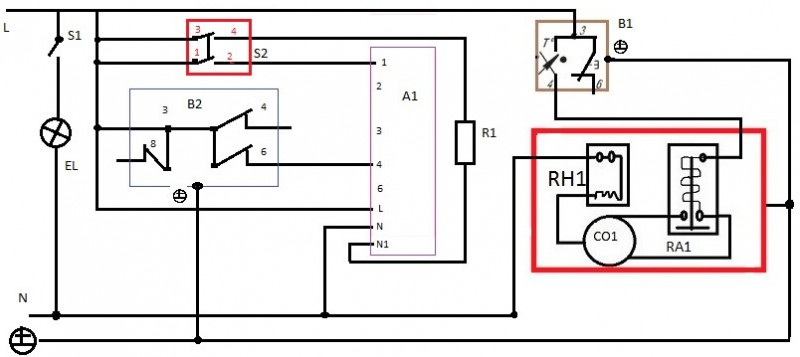

Схема холодильника

Схему работы холодильника можно описать таким образом: при включении компрессора, из испарителя отсасывается, а затем сжимается в компрессоре хладагент. Затем он конденсируется в конденсаторе, дросселирует в капиллярной трубке и впрыскивается в испаритель. После этого компрессор вновь всасывает хладагент. Цикл замыкается.

Инструкция по эксплуатации

Инструкция по эксплуатации холодильника каждой модели включает в себя несколько основных пунктов:

Кратко: принцип работы холодильника для чайников простыми словами

Холодильник не производит холод. Он работает в режиме теплового насоса. Принцип работы холодильника заключается в следующем: он перекачивает тепло из камеры в окружающую среду.

Для того чтобы выполнять такую задачу, в холодильнике присутствуют:

Чтобы понять, как работает холодильник, вспомним курс физики. При испарении любая жидкость охлаждается. А при сжатии и конденсации нагревается. Для наглядности объясним вам как работает холодильник на примерах:

Все это возможно благодаря физическим свойствам хладагента. Температура кипения фреона гораздо ниже 0 градусов. поэтому он закипает и испаряется в испарителе. Все цифры мы привели для примера, чтобы вам было понятнее, как устроен холодильник. На деле цикл несколько сложнее.

Виды бытовых холодильников

По своему количеству камер холодильники делятся на:

Также холодильник может иметь разное количество компрессоров. В обычных аппаратах используется один, но в некоторых моделях бывают два компрессора. От их количества и мощности зависит потребление электроэнергии холодильником.

Однокамерные холодильники

Это наиболее простой аппарат. Чаще в нем только одна камера для хранения продуктов, в которой поддерживается постоянная температура. Но существуют варианты с двумя отделениями – обычным и морозилкой.

Однокамерный холодильник имеет один испаритель. Более низкая температура в морозильной камере обеспечивается тем, что фреон сначала проходит через нее и немного нагревается. После этого он попадает в основной отсек.

Двухкамерные холодильники

В таких агрегатах есть обычная камера, отделенная от морозильной. Их отличие от однокамерных в том, что в каждом отсеке установлен свой испаритель. Это позволяет точно регулировать и поддерживать температурный режим. Двухкамерный холодильник может быть оснащен одним или двумя компрессорами.

Многокамерные холодильники

Такие модели довольно дороги и могут быть трех-, четырех- и пятикамерными. Как и в двухкамерных, в них есть морозильный отсек с минусовой температурой и обычный. Но в дополнение к ним есть отдельные отделения.

В многокамерных холодильниках есть нулевой отсек или зона свежести. В них поддерживается отдельный температурный режим. Чаще всего это 0…+1 градуса. В трехкамерных такой отсек один, в четырехкамерных – два, в пятикамерных – три.

Каждая зона свежести предназначена для хранения определенных продуктов. Например:

Как устроен холодильник

Устройство и принцип работы предусматривают сочетание различных узлов. Наиболее важными считаются:

Хладагент выступает в качестве основного активного элемента, за счет которого происходит снижение температуры. Дополнительные узлы требуются для упрощения процедуры управления. Современные модели снабжаются дисплеем, который отображает основную информацию. Устройство холодильника определяет возможность его установки в соответствии с рекомендациями в инструкции по эксплуатации.

Корпус

Основа аппарата должна быть прочной и жесткой. Если корпус изготавливается из листовой стали, толщина пластин варьируется от 0,6 до 1 мм. Но в современном производстве чаще всего используется более дешевый по сравнению с металлом ударопрочный пластик, ведь такой аппарат удобнее транспортировать из-за меньшего веса. Благодаря многообразию цветов и вариантом отделки, строение холодильника и его внешний вид можно легко подобрать под свой вкус.

Корпус

Дверь

Проем камер перекрывают две панели — наружная и внутренняя, объединенные в единый массив с теплоизоляционным материалом внутри. Дверь надежно удерживается в закрытом положении благодаря магнитам.

В более старых моделях для фиксации двери использовались курковые затворы.

Дверь

Уплотнители дверей

Чтобы в камеру не попадал теплый воздух, ее дверца должна быть герметичной. Нужный эффект обеспечивает расположенный по периметру внутренней панели уплотнительный профиль. Внутри него спрятан эластичный магнитный элемент, изготовленный из бария и смол. Он отвечает за плотное прилегание двери к корпусу.

Уплотнитель

Внутренние полки и шкафы

Внутри корпуса холодильника находятся шкафы, изготовленные из ударопрочного пластика или покрытой силикатно-титановой краской листовой стали. Современный ABC-пластик отличается эстетичностью, износостойкостью и устойчивостью к воздействию фреона.

Внутренняя поверхность низкотемпературных отделений прибора чаще всего производится из нержавеющей стали или алюминия. Стальные шкафы считаются наиболее гигиеничными, но их наличие увеличивает общий вес оборудования. Пластик имеет небольшую массу и низкий коэффициент теплопроводности, но в условиях низких температур его поверхность быстрее теряет свой первоначальный внешний вид.

Внутренности

Электродвигатель

Компрессорный холодильник снабжается двигателем, который предназначен для циркуляции охлаждающей жидкости по трубкам. Фреон продается в специализированных магазинах, заправляется исключительно при помощи специального оборудования. Рассматриваемый агрегат состоит из двух основных элементов:

Предназначение первого заключается в преобразовании электрического тока в механическую энергию. При этом конструкция состоит из двух элементов:

При изготовлении статора применяется несколько медных катушек, ротор представлен стальным валом. Прохождение электрического тока становится причиной появления электромагнитной индукции, за счет которой возникает крутящий момент. Ротор приводится в движение под воздействием центробежной силы.

Подобный узел бытового устройства потребляет не менее 10% энергии. При частом открывании дверцы показатель электропотребления существенно повышается, т. к. происходит попадание теплого воздуха. Вращение ротора приводит к возвратно-поступательному движению поршня, за счет которого происходит перемещение жидкости.

Современные конструкции предусматривают установку компрессоров, внутрь которых вставляется электрический двигатель. Подобное расположение исключает вероятность самопроизвольной утечки вещества. Снизить степень вибрации устройства можно за счет установки двигателя на пружинах. Поэтому новые модели холодильников работают практически бесшумно.

Конденсатор

Представляет собой змеевидный трубопровод диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочей жидкости в окружающую среду. Конденсатор располагается на задней наружной поверхности прибора.

Капиллярная трубка

В системе применяется газ, который обеспечивает снижение температуры внутри основной и морозильной камер. Для снижения давления проводится установка капиллярной трубки. Ее особенности заключаются в нижеприведенных моментах:

При изготовлении часто применяется медь. Основное требование заключается в высокой степени герметизации.

Испаритель

За охлаждение окружающего пространства отвечает испаритель рабочей жидкости. Этот элемент может быть расположен снаружи или внутри морозильной камеры.

Применяемый принцип работы позволяет снизить степень воздействия окружающей среды на внутреннюю. Поэтому производители смогли снизить вес конструкции.

Фильтр-осушитель

Холодильник устроен так, чтобы состояние рабочего газа было неизменным. В некоторых случаях в него может попадать влага, которая удаляется специальным фильтром. Его особенности следующие:

Даже при длительной эксплуатации проводить замену фильтрующего элемента не приходится. Некоторые производители предусматривают возможность разборки фильтра для удаления старого материала и размещения нового.

Докипатель

Подобный элемент представлен металлической емкостью, которая устанавливается между входом компрессора и испарителем. Среди особенностей докипателя можно отметить следующее:

Докипатель служит для защиты всей системы от попадания жидкости. Это связано с тем, что жидкость может стать причиной поломки устройства.

Термостат

Практически все холодильники снабжаются терморегулятором. Этот элемент предназначен для изменения температуры внутри основной или морозильной камеры. Особенности термостата следующие:

Современный термостат позволяет указывать температуру с высокой точностью. При этом регулирующий блок электронный, основная информация отображается на аналоговом или ЖК-дисплее.

Защитное пусковое реле

Без этой детали не обходится ни одно охлаждающее устройство. Защитное реле обеспечивает включение компрессора в момент замыкания электрической цепи и своевременную остановку работы мотора.

Пусковое реле

Принцип работы холодильника

Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.

Принцип работы абсорбционных холодильников

Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.

В быту абсорбционные холодильники встречаются нечасто, так как они выходят из строя быстрее, чем модели с компрессором, а аммиак ядовит.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Мощность двигателя может составлять несколько десятков киловатт, при этом рабочая температура может составлять +5…-50°С.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Принцип работы инверторного холодильника

Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.

Линейный компрессор более экономичный

Принцип работы холодильника ноу фрост с одним компрессором

Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.

При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.

Холодильники с системой «Ноу Фрост» реже нуждаются в уходе. Единственный их недостаток — сравнительно быстрое пересыхание продуктов из-за циркулирующего внутри камеры воздуха.

Принцип работы холодильной установки с двумя компрессорами

В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.

В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.

Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.

Принцип работы двухкамерного холодильника с одним компрессором

В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.

При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.

Принцип работы двухкамерного холодильника с одним компрессором.

Инверторные и обычные холодильники

Существует два вида компрессоров – обычные и инверторные. Они отличаются внутренним строением и режимом работы. Раньше все холодильники оснащались линейными, но сейчас популярность набирают инверторные.

Обычный компрессор работает в режиме старт-стоп. Например, когда температура в камере поднялась на 1 градус выше нужной, компрессор включается и холодильник начинает охлаждать. Как только температура достигла нужной, он выключается.

Инверторный компрессор работает постоянно, но с небольшой мощностью. Он поддерживает температуру на заданном уровне. При этом суммарное потребление электроэнергии у него ниже, чем у обычного.

Преимущество линейного компрессора в том, что он не испытывает нагрузок при включении и отключении. Соответственно, его срок службы гораздо выше. Но и стоит инверторное оборудование дороже обычного.

Устройство термостата холодильника

Оптимальный климат в камере прибора поддерживает термостат. В некоторых моделях его можно найти в небольшой пластиковой коробке, расположенной внутри корпуса. Чтобы увидеть устройство, придется открутить и снять одну из стенок. В новых моделях терморегуляторы размещены снаружи, например, над дверцей.

С одной стороны детали есть трубка, ведущая к испарителю, а с другой — клеммы для присоединения проводов. В случае повышения температуры в камере хладагент расширяется, а давление в трубке увеличивается. В результате замыкаются контакты и запускается компрессор. При снижении температуры происходит обратный процесс — давление снижается, контакты размыкаются и компрессор останавливается. Современные холодильники оборудованы электронным термостатом, состоящим из блока управления с таймером и датчиков.

Как работает саморазморозка

Есть два вида систем саморазморозки холодильников:

Капельная система работает только в основном отсеке и не может быть установлена в морозилке. Система разморозки Ноу Фрост работает как в основной камере, так и в морозильной.

Капельная система (Direct Cool)

В капельной системе испаритель вмонтирован в заднюю стенку основного отделения холодильника и охлаждает ее. Та, в свою очередь, холодит воздух в отсеке. При таком расположении со временем на стенке образуется конденсат и собирается в капли, которые замерзают и превращаются в лед.

Периодически система отключается и наледь на стенке начинает таять. Капли воды стекают вниз и попадают в специальный желоб. По нему они проходят в поддон, где испаряются из-за тепла, выделяемого компрессором во время работы.

Принцип работы холодильника Ноу Фрост

Принцип работы холодильной установки с системой No Frost следующий. За задней стенкой внутренней камеры и морозилки находится испаритель. В нем закипает фреон и охлаждает окружающий воздух.

Также в нем установлен один или несколько вентиляторов, которые продувают холодный воздух по отсеку с продуктами. При этом иней и лед могут образовываться на испарителе, но не на стенках холодильника.

Также на испарителе установлены от 1 до 3 ТЭНов. Они включаются либо по сигналу датчика, либо раз в несколько часов. При включении ТЭНы растапливают наморозь на испарителе, которая стекает в специальный поддон.

Источник

Принцип работы холодильника кратко: как устроен

Содержание:

Производственные процессы, торговля и быт редко обходятся без установок для охлаждения. Даже посреди зимы поддерживать стабильную температуру продуктов питания без охладителя сложно. Кратко рассмотрим принцип работы (действия) холодильной машины – холодильника.

Как работает холодильник простыми словами

Принцип работы холодильника основан на испарении и выработке конденсата хладагента, зачастую – жидкого фреона. Охладитель поглощает вырабатываемую машиной тепловую энергию вследствие кипения холодильного агента. В его роли преимущественно выступает фреон.

Энергия у системы забирается (образуется холод), когда изменяется давление хладагента, приводящее к корректировке температуры его кипения. Для испарения жидкости её необходимо нагреть, конденсация наблюдается при отборе тепла из парообразной среды.

Холодильные машины в физике представлены четырьмя узлами:

Все компоненты соединены системой трубок, по которым циркулирует хладагент. Для «получения холода» температура кипения охладительной жидкости должна быть ниже, чем в окружающей среде.

Роль холодильника в тепловом двигателе

Работа тепловым двигателем совершается при разности давлений с обеих сторон поршня. Оно создаётся путём повышения температуры внутри агрегата на сотни градусов. Газ при этом совершает работу – расширяется, двигая поршень. Холодильник этот газ охлаждает, чтобы работа на сжатие была меньше, чем на декомпрессию.

Принцип работы холодильной машины основывается на охлаждении – отборе тепла у рабочей машины посредством кипения жидкости.

Источник

Принцип работы холодильника — схема и устройство холодильника Атлант

Работа холодильников, будь они простыми моделями или навороченными, основана на одном базовом принципе. Зная его и устройство холодильника, несложно обеспечить хранителю продуктов оптимальные условия эксплуатации, что продлит срок его службы. Эти знания также пригодятся, когда потребуется устранить мелкие, а в ряде случаев и крупные неисправности своими силами.

Холодильник ATLANT XM-4008-022.

Как устроен холодильник

Любой современный холодильный агрегат состоит из следующих частей:

Как образуется холод

Принцип работы холодильника основан на том, что хладагент, попадая в испаритель, резко расширяется, переходя в газообразное состояние. Поэтому его температура падает, и он становится холоднее воздуха в камере. В результате температура в ней понижается, а фреон становится теплей.

В отличие от современных холодильников, у которых испаритель изготовлен в виде отдельно расположенных трубок из алюминия или пластин, в старых моделях для этой цели использованы стенки камеры.

Поэтому в процессе размораживания нельзя применять острые предметы для скалывания льда, так как при повреждении стенки произойдёт утечка хладагента. Для восстановления работоспособности агрегата потребуется дорогостоящее заполнение системы циркуляции хладагентом.

Затем газообразный фреон, пройдя через фильтр-осушитель, сжимается компрессором и попадает в охладитель. Остывая, он становится жидким и через капиллярную трубку опять подаётся в испаритель. Повторение циклов происходит до достижения заданной температуры.

Капиллярная трубка

Капиллярная трубка — это важная деталь в любом холодильнике. Она выполняет главную задачу – передачу хладагента (фреона) в испаритель холодильного агрегата. Капиллярная трубка – это, такая труба, которая создает разницу в давлении между испарителем и конденсатором. При помощи капилляра происходит подача в испаритель нужного количества фреона.

Компрессор

Его по праву называют сердцем холодильного агрегата. Его задачей является создание разницы давления между нагнетательной и приёмной трубками для обеспечения надёжной циркуляции хладагента. Поэтому от того, как работает компрессор — зависит функциональность всего агрегата. Для бытовых рефрижераторов применяют герметично закрытые корпусы, в которые помещены компрессор и электромотор. Для смазки подвижных частей используется специальное масло.

Два компрессора двухкамерного холодильника Атлант.

Защита электродвигателя осуществляется с помощью пускозащитного реле, которое подключает пусковую обмотку во время запуска и отключает мотор при перегреве. Для защиты компрессора от попадания влаги служит фильтр-осушитель. Инверторный компрессор в холодильнике, который установлен на современных моделях, позволяет значительно продлить срок службы агрегата.

Кроме этого, использование инвертора позволяет снизить уровень шума.

При желании можно подсчитать эффективность работы компрессора. Для этого нужно засечь время работы Т1 и время отдыха Т2. Затем Т1/(Т1 + Т2) = эффективность. При значениях менее 0,2 требуется корректировка заданной температуры в камере в сторону понижения. Если выше 0,6 — неисправен уплотнитель двери или она перекошена.

Магнитная лента на холодильнике и её замена.

Особенности одно и двухкамерных холодильников

Несмотря на объединяющий их принцип работы — различия всё-таки есть. В большинстве однокамерных холодильников испаритель размещён в морозильном отсеке. В перегородке между ним и остальным объёмом камеры сделаны окна со шторками, которыми регулируется приток холодного воздуха. Надёжно, эффективно и проще некуда!

Двухкамерный холодильник, на котором есть только один компрессор, имеет по испарителю в каждой камере. Поначалу хладагент поступает в испаритель морозилки. После понижения в ней температуры фреон переходит в испаритель холодильной камеры. Когда температура в ней достигает заданного терморегулятором значения, отключается компрессор.

С недавних пор стали популярны модели с двумя компрессорами, каждый из которых предназначен для работы с одной камерой. Это позволяет устанавливать в каждой камере свою температуру. На первый взгляд кажется, что холодильный агрегат с одним компрессором экономичней. Однако это не совсем так, поскольку при необходимости у двухмоторных моделей возможно отключение одной камеры без ущерба для работы другой, что недопустимо у холодильников с одним компрессором.

Некоторые производители вместо второго компрессора применили клапана, управляемые электромагнитными катушками. Они устанавливаются на трубках, через которые фреон поступает в испарители. Это позволяет раздельно устанавливать температуру в камерах и отключать любую их них.

Электрическая схема холодильника Атлант 1709-02, 1700-02.

Влияние температуры окружающего воздуха

Зная, как работает холодильник, нетрудно догадаться, что ставить его около отопительных приборов нельзя, так как нарушится работа конденсатора. Простейшая логика подсказывает, что холодильник на морозе будет работать лучше. Однако это неверно, так как придётся столкнуться с несколькими проблемами:

Принцип действия абсорбционных холодильников

В этих агрегатах, работающих на принципе испарения хладагента, которым является аммиак, нет компрессора. Циркуляция поддерживается за счёт растворения его в воде, производимого в абсорбере. После чего аммиачный раствор направляется в десорбер, а затем в дефлегматор, где происходит разделение раствора на составляющие.

После прохода конденсатора аммиак переходит в жидкое состояние и через абсорбер возвращается в испаритель. Если сказать понятными словами абсорбер — это ёмкость для создания и хранения раствора, десорбер — испаритель, дефлегматор — охладитель. Для улучшения рабочих характеристик в раствор добавляется водород или иной инертный газ.

В быту холодильники этого вида встречаются крайне редко, так как недолговечны по сравнению с компрессионными моделями, а аммиак ядовит.

Холодильники с системой No Frost

В дословном переводе название системы означает: “без инея”. Это достигается с помощью встроенного вентилятора, который передаёт холод от единственного испарителя, размещённого в морозилке. Сначала холодный воздух распространяется внутри морозильной камеры, а затем через отверстия переходит в холодильный отсек.

За счёт циркуляции воздуха достигается равномерное распределение температуры в камерах. Для удаления наледи используется электронагреватель, находящийся под испарителем, который включается по сигналу таймера несколько раз в сутки. Образующаяся вода выводится наружу. В остальном устройство и принцип работы те же, что у обычных моделей.

Режим быстрой заморозки

Этой функцией обладает, например, холодильник Атлант и многие другие двухкамерные модели. Чтобы обеспечить быстрое замораживание продуктов, в этом режиме компрессор холодильника работает непрерывно, пока не будет нажата кнопка отключения функции. В моделях с электронным управлением отключение производится автоматически. Не рекомендуется пользоваться этим режимом более 3 суток.

Источник

Как работает холодильник

Каждый из нас пользуется холодильником каждый день и ценит то, что с его помощью можно дольше хранить многие продукты питания. Однако все ли знают, как работает холодильник и как возможно, что он может постоянно поддерживать оптимальную температуру для хранения продуктов? О том, как работает типовой домашний холодильник, читайте в этом материале.

Из каких материалов изготовлен холодильник?

Нержавеющая сталь – Корпус холодильника обычно изготавливается из нержавеющей стали. Однако во многих моделях из стали сделана только дверь со специальным уплотнителем, а остальная часть корпуса – из пластика.

Металл – обычно изготавливаются металлические подставки для бутылок. Однако некоторые холодильники Samsung имеют специальную металлическую отделку внутри, так называемое «металлическое охлаждение» для лучшей изоляции и большей температурной стабильности.

Пластмасса – внутренняя часть холодильника сделана из пластика и заполнена подходящим теплоизоляционным материалом. Кроме того, ящики и дверцы балконов выполнены из прозрачного пластика.

Стекло – большинство новых холодильников предлагают полки из закаленного стекла, например холодильник Atlant ХМ 4421-009-ND. Такие полки прочные, легко чистятся и без проблем вмещают даже тяжелые продукты.

Принцип работы

Физический принцип работы холодильника заключается в том, что теплый воздух заменяется холодным в процессе испарения и конденсации хладагента. Что такое хладагент? Хладагенты используются как в кондиционерах, так и в холодильниках. Они часто находятся в жидком или газообразном состоянии и используются в вашем кухонном холодильнике для создания низкой температуры, при которой продукты остаются свежими.

Холодильник состоит из основных компонентов:

Компрессор – это «сердце» холодильника. Он обеспечивает циркуляцию хладагента по всей системе, увеличивает давление в теплой части контура и нагревает хладагент.

В нашем каталоге представлены как однокомпрессорные холодильники, так и двухкомпрессорные.

Конденсатор находится на задней стенке холодильника. Внутри хладагент охлаждается и конденсируется, то есть превращается из газа обратно в жидкость.

Испаритель расположен внутри холодильника и является той частью, которая охлаждает предметы в холодильнике. Когда хладагент превращается из жидкости в газ в результате испарения, он охлаждает область вокруг себя, создавая подходящую среду для хранения продуктов.

Капиллярная трубка – это тонкий кусок трубки, который служит расширительным устройством. Жидкий хладагент направляется через капиллярную трубку и распыляется в среду низкого давления испарителя.

Термостат контролирует процесс охлаждения, отслеживая температуру, а затем включая и выключая компрессор. Когда датчик определяет, что в холодильнике достаточно холодно, он выключает компрессор. Если он обнаруживает слишком много тепла, он включает компрессор и снова начинает процесс охлаждения.

Важный хладагент

Весь химико-физический процесс в холодильнике предъявляет очень высокие требования к выбору охлаждающего агента. Это должно быть вещество, которое испаряется при очень низкой температуре и, конечно же, безопасно для человека и окружающей среды. Первоначально использовался аммиак, но он очень токсичен для человека и был исключен из-за его опасности.

Его заменили фреоном, который, как позже выяснилось, вреден для озонового слоя. В настоящее время используются хладагенты, например, изобутан R600a. Следует помнить, что это горючий газ, но в том количестве, которое используется в холодильном оборудовании, не представляет большой опасности.

Последовательный цикл работы холодильника

Холодильники работают, заставляя циркулирующий внутри хладагент превращаться из жидкости в газ. Этот процесс, называемый испарением, охлаждает окружающую среду и дает желаемый эффект.

Чтобы запустить процесс испарения и сменить хладагент с жидкого на газ, необходимо снизить давление хладагента через выпускное отверстие, называемое капиллярной трубкой. Чтобы холодильник продолжал работать, необходимо вернуть газообразный хладагент в жидкое состояние, поэтому необходимо снова сжать газ до более высокого давления и температуры. Здесь на помощь приходит компрессор.

После того, как компрессор выполнит свою работу, газ должен быть горячим и находиться под высоким давлением. Его нужно охлаждать в конденсаторе, который установлен в задней части холодильника, чтобы его содержимое могло охлаждаться окружающим воздухом. Когда газ охлаждается внутри конденсатора (все еще находится под высоким давлением), он снова превращается в жидкость. Затем жидкий хладагент возвращается в испаритель, где процесс начинается снова.

Как холодильник достигает ожидаемой низкой температуры?

В процессе работы холодильник использует несколько простых физических процессов. Однако для этого необходимо обеспечить его соответствующим количеством электроэнергии, которое потребляется агрегатом, подключенным к электрической розетке. Благодаря подводимой энергии можно направить хладагент в поток и соответственно изменить его агрегатное состояние.

Холодильники включают несколько раз в течение дня, как только получают информацию об изменении температуры внутри устройства, которую в каждом холодильнике можно настроить в соответствии с потребностями пользователя. Воздушный поток внутри холодильной камеры возможен благодаря размещенным внутри вентиляторам.

Цикл работы всех компонентов холодильника является непрерывным и повторяемым, и возникновение любых перерывов в работе или сбоев цикла может привести к тому, что внутри холодильника не будет поддерживаться соответствующая температура.

Виды систем охлаждения холодильников на рынке

Несмотря на популярность системы no-frost, на рынке вы найдете различные варианты, но все же «традиционные» холодильники.

Холодильники со статическим охлаждением

Статическое охлаждение – популярный метод охлаждения, при котором используются двигатели с отдельными контурами для холодильника и морозильника. Процесс происходит с помощью газа, который охлаждает обе камеры, пока не будет достигнута соответствующая температура. Статический холодильник требует размораживания 1–2 раза в год.

Холодильники со статическим вентиляторным охлаждением

Они работают так же, как статические кулеры, за исключением того, что оснащены вентилятором. Его задача – равномерно распределить холод, чтобы еда могла храниться дольше. Как и статический холодильник, холодильник со статическим вентилятором требует периодического размораживания.

Холодильник с функцией No-Frost

Система, состоящая из испарителя, вентилятора и очистителя воздуха, исключает необходимость размораживания морозильной камеры. Охлаждение осуществляется «всухую», что снижает риск размножения бактерий и плесени. Холодильники No-Frost оснащены так называемыми пищевыми камерами, куда должны быть помещены овощи, фрукты, сыры и мясо, чтобы уберечь их от высыхания.

В нашем интернет-магазине представлен широкий ассортимент холодильников с системой охлаждения No Frost

Как работает система no-frost?

Каждый, кто использовал обычный холодильник и заменил его, на агрегат с системой No Frost, знает, насколько это удобно. Можно забыть о периодическом размораживании морозильной камеры и опасениях, что мороз начнет таять, когда дверца будет открыта на несколько минут. Систему no-frost можно считать революционной – сейчас люди, решившие купить новый холодильник, ориентируются в первую очередь на нее.

Функция no-frost в морозильных камерах исключает размораживание благодаря принудительной циркуляции воздуха. Влага из морозильной камеры выводится наружу. Это связано с совместной работой трех элементов: двигателя с испарителем, вентилятора и очистителя воздуха. Такое расположение блокирует возможность образования наледи, а также различных типов отложений пищи.

Преимущества холодильников «Ноу Фрост»

Нельзя отрицать, что холодильники с системой no-frost превосходят устройства с классическими системами охлаждения. Стоит обратить внимание на следующие преимущества:

Есть ли недостатки у системы no-frost?

Холодильник без замораживания – не идеальный прибор. Сам факт, что на рынке до сих пор можно найти обычные холодильники «старого типа», оправдывает это. Следующее может отговорить вас от покупки холодильника без заморозки:

Уменьшена вместимость холодильника. Более обширная система безморозного охлаждения, занимает больше места.

Холодильники No-Frost могут сушить продукты – уровень влажности в них значительно снижен. Следует помнить, что такие продукты, как фрукты, овощи, мясо или сыр, следует помещать только в специальные камеры для свежести.

Как выбрать идеальный незамерзающий холодильник?

Система no-frost, хотя и облегчает жизнь, – не единственная функция, на которую следует обратить внимание при выборе идеального холодильника. Учтите следующее:

Преимущества холодильников с системой no-frost практически превосходят классические холодильники – энергоэффективность и больший комфорт использования – это преимущества, которые больше всего заботят большинство пользователей.

Источник

Принцип работы и устройство холодильника

Домашний современный уют предусматривает установку холодильника. Его предназначение заключается в длительном хранении продуктов. Несмотря на широкое распространение устройства, о принципе его действия знают не многие. Устройство компрессора холодильника и других элементов позволяет при минимальных затратах энергии поддерживать низкую температуру. Принцип работы холодильника предусматривает наличие других функций, которые позволяют содержать продукты в первоначальном состоянии.

Как устроен холодильник

Устройство и принцип работы предусматривают сочетание различных узлов. Наиболее важными считаются:

Хладагент выступает в качестве основного активного элемента, за счет которого происходит снижение температуры. Дополнительные узлы требуются для упрощения процедуры управления. Современные модели снабжаются дисплеем, который отображает основную информацию. Устройство холодильника определяет возможность его установки в соответствии с рекомендациями в инструкции по эксплуатации.

Электродвигатель

Компрессорный холодильник снабжается двигателем, который предназначен для циркуляции охлаждающей жидкости по трубкам. Фреон продается в специализированных магазинах, заправляется исключительно при помощи специального оборудования. Рассматриваемый агрегат состоит из двух основных элементов:

Предназначение первого заключается в преобразовании электрического тока в механическую энергию. При этом конструкция состоит из двух элементов:

При изготовлении статора применяется несколько медных катушек, ротор представлен стальным валом. Прохождение электрического тока становится причиной появления электромагнитной индукции, за счет которой возникает крутящий момент. Ротор приводится в движение под воздействием центробежной силы.

Подобный узел бытового устройства потребляет не менее 10% энергии. При частом открывании дверцы показатель электропотребления существенно повышается, т. к. происходит попадание теплого воздуха. Вращение ротора приводит к возвратно-поступательному движению поршня, за счет которого происходит перемещение жидкости.

Современные конструкции предусматривают установку компрессоров, внутрь которых вставляется электрический двигатель. Подобное расположение исключает вероятность самопроизвольной утечки вещества. Снизить степень вибрации устройства можно за счет установки двигателя на пружинах. Поэтому новые модели холодильников работают практически бесшумно.

Конденсатор

Изменение температуры окружающей среды может стать причиной прохождения различных процессов, большая часть которых связана с появлением влаги. Конденсатор считается важным элементом системы, он представлен трубкой диаметром до 5 мм.

Предназначение системы заключается в отводе тепла от рабочей жидкости в окружающую среду. В большинстве случаев этот элемент располагается сзади устройства, механическое воздействие может стать причиной повреждения.

Испаритель

За охлаждение окружающего пространства отвечает испаритель рабочей жидкости. Этот элемент может быть расположен снаружи или внутри морозильной камеры.

Применяемый принцип работы позволяет снизить степень воздействия окружающей среды на внутреннюю. Поэтому производители смогли снизить вес конструкции.

Капиллярная трубка

В системе применяется газ, который обеспечивает снижение температуры внутри основной и морозильной камер. Для снижения давления проводится установка капиллярной трубки. Ее особенности заключаются в нижеприведенных моментах:

При изготовлении часто применяется медь. Основное требование заключается в высокой степени герметизации.

Фильтр-осушитель

Холодильник устроен так, чтобы состояние рабочего газа было неизменным. В некоторых случаях в него может попадать влага, которая удаляется специальным фильтром. Его особенности следующие:

Даже при длительной эксплуатации проводить замену фильтрующего элемента не приходится. Некоторые производители предусматривают возможность разборки фильтра для удаления старого материала и размещения нового.

Докипатель

Подобный элемент представлен металлической емкостью, которая устанавливается между входом компрессора и испарителем. Среди особенностей докипателя можно отметить следующее:

Докипатель служит для защиты всей системы от попадания жидкости. Это связано с тем, что жидкость может стать причиной поломки устройства.

Термостат

Практически все холодильники снабжаются терморегулятором. Этот элемент предназначен для изменения температуры внутри основной или морозильной камеры. Особенности термостата следующие:

Современный термостат позволяет указывать температуру с высокой точностью. При этом регулирующий блок электронный, основная информация отображается на аналоговом или ЖК-дисплее.

Как работает холодильник

Принцип действия современного оборудования предусматривает выполнение двух основных операций. Они следующие:

Отбор тепла осуществляется за счет хладагента, в качестве которого применяется фреон. Простыми словами, это вещество выступает в качестве расходного материала, который приходится время от времени заменять.

Абсорбционный тип

Для новичка принцип действия рассматриваемого оборудования не прост в понимании. Устройства абсорбционного типа, где вещество циркулирует и испаряется, работают на основе применения аммиака. Ключевые особенности следующие:

Достоинством подобных устройств является бесшумность работы. Применяемое вещество оказывает негативное воздействие на окружающую среду.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Мощность двигателя может составлять несколько десятков киловатт, при этом рабочая температура может составлять +5…-50°С.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Инверторный тип

Инвертор устанавливается для аккумуляции и преобразования постоянного тока в переменный. Это позволяет проводить плавную регулировку оборотов вала двигателя. Особенности инверторного холодильника заключаются в нижеприведенных моментах:

При повышении температуры срабатывает датчик, после чего скорость вращения вала повышается до требуемого значения.

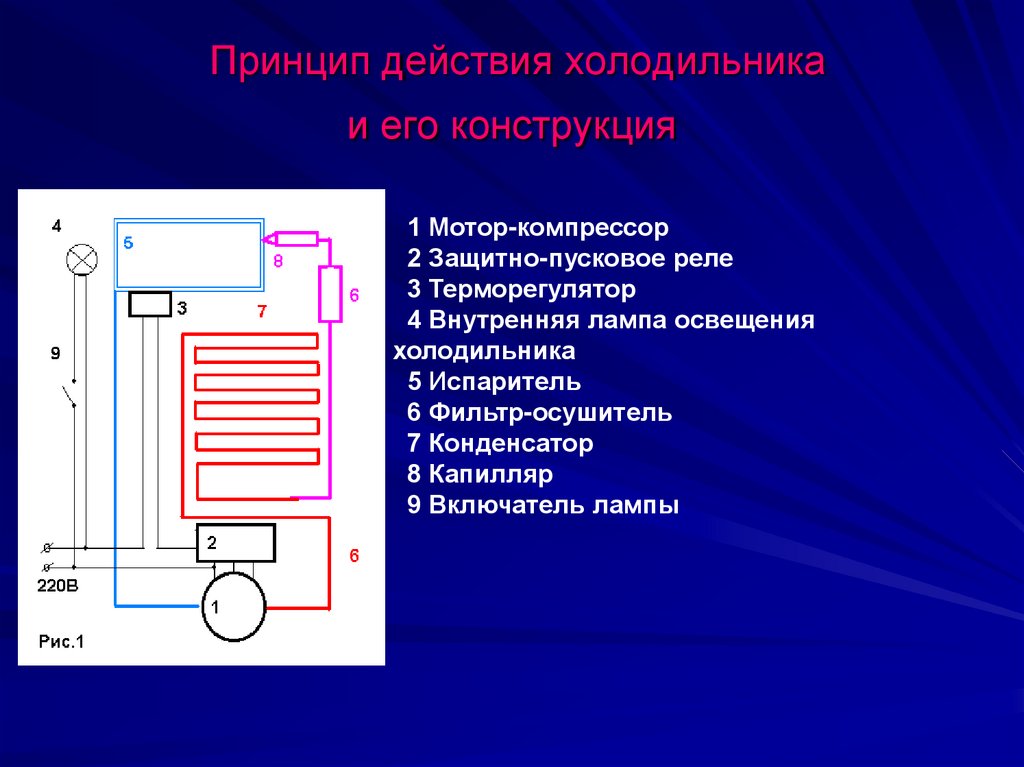

Принципиальная электрическая схема холодильника

Современное оборудование снабжается большим количеством элементов, которые применяются для создания электрической схемы. Принципиальная электросхема холодильника представлена:

Сложная электрическая схема холодильника представлена и другими элементами, за счет которых обеспечивается дополнительная функциональность.

Приведенная информация указывает на то, что холодильник представлен сложной системой, которая обеспечивает снижение температуры и ее поддержание на заданном показателе. При этом много внимания уделяется изоляции корпуса, для чего применяются специальные материалы. Некоторые электрические схемы холодильников включают дисплей и электронный блок управления, которые повышают комфорт в применении.

Источник

Как работает холодильник: принцип и схемы действия простыми словами

Виды холодильников

Всего существует четыре типа холодильников, различающихся принципом работы. По степени распространенности их можно расположить в следующем порядке:

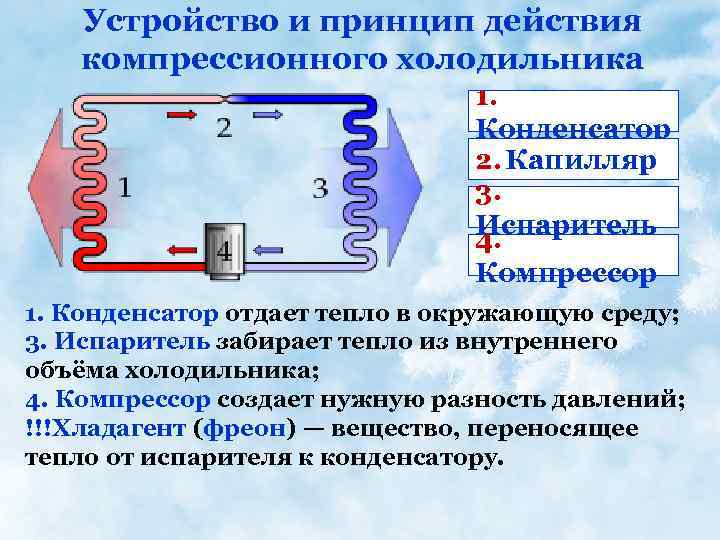

Компрессорные холодильные установки

Принцип работы холодильника данного типа основан на использовании обратного цикла Карно. В герметичном замкнутом контуре между испарителем и конденсатором хладагент циркулирует, изменяя свое агрегатное состояние.

Хладагент (в данном случае фреон) в жидком состоянии поступает в испаритель, который находится внутри холодильной камеры. Там в условиях низкого давления он расширяется, «кипит» и забирает тепло от стенок испарителя, а воздух в камере охлаждает.

Из испарителя газообразный фреон засасывается компрессором, сжимается, поступает в конденсатор, охлаждается, передает избыточное тепло в окружающую среду через решетку радиатора и конденсируется.

Затем цикл повторяется.

Абсорбционный холодильник

Работа холодильника этого типа основана на том же принципе, что и компрессора: снижение температуры за счет испарения хладагента. Но у него другая схема перехода агрегатных состояний.

Чаще всего в качестве хладагента используют аммиак, а цикл холодильника выглядит так:

Недостаток — невысокая холодопроизводительность и долговечность холодильника. Преимущество — возможность работать не только на электричестве, но и на энергии сгорания топлива (например, сжиженного газа).

Термоэлектрический холодильник

Работа такого типа холодильника основана на свойствах пары биметаллических контактов. Когда ток проходит через любую пару проводников (или полупроводников) из разнородных металлов, в зоне контакта образуется разность потенциалов (эффект Пельтье). Благодаря этому здесь возникает ваше собственное «внутреннее» контактное электромагнитное поле. Если ток совпадает с его направлением, часть тепловой энергии отбирается у высокопотенциального проводника и охлаждается. И второй проводник нагревается.

К недостаткам термоэлектрического холодильника можно отнести невысокую холодопроизводительность и высокую стоимость. Основная область применения — портативные сумки-холодильники.

В заключение раздел о четвертом типе: вихревые холодильники. Здесь тоже используются компрессоры, но они работают с воздухом. Их задача — подавать сжатый воздух в охлаждающую камеру низкого давления, где он расширяется и отводит тепло из окружающей среды. К недостаткам этого типа можно отнести невысокий КПД, высокий уровень шума и большие габариты.

Особенности одно и двухкамерных холодильников

Несмотря на объединяющий их принцип работы, различия все же есть. В большинстве однокамерных холодильников испаритель расположен в морозильной камере. В перегородке между ней и остальной частью комнаты окна закрывают шторами, регулирующими поступление холодного воздуха. Надежно, эффективно и просто, как никогда!

Двухкамерный холодильник с одним компрессором имеет испаритель в каждой камере. Сначала хладагент попадает в испаритель морозильной камеры. После понижения температуры внутри него фреон переходит в испаритель холодильной камеры. Когда температура внутри него достигает значения, установленного термостатом, компрессор выключается.

В последнее время стали популярны модели с двумя компрессорами, каждый из которых рассчитан на работу с одной камерой. Это позволяет вам устанавливать разную температуру в каждой камере. На первый взгляд кажется, что холодильная установка с компрессором дешевле. Однако это не совсем так, поскольку в двухмоторных моделях при необходимости можно отключить одну камеру, не влияя на работу другой, что недопустимо для холодильников с компрессором.

Некоторые производители использовали электромагнитные клапаны вместо второго компрессора. Их устанавливают на трубы, по которым фреон поступает в испарители. Это позволяет отдельно выставлять температуру в камерах и отключать любую из них.

Схема подключения холодильника Атлант 1709-02, 1700-02.

Принцип работы автохолодильников компрессорного типа

Компрессорный холодильник — это морозильная камера, оснащенная испарителем и компрессором, по принципу работы такой автоматический холодильник очень похож на обычный бытовой холодильник. Итак, это металлическая емкость, внутри которой хладагент, обычно фреон, находящийся в жидком виде, подается в испаритель, где переходит в газообразное состояние — испарение, при этом хладагент от самого испарителя забирает у него тепловую энергию металлические стены.

Благодаря этому испаритель сам охлаждает воздух, уже присутствующий в той же холодной комнате. Затем газообразный хладагент забирается из испарителя компрессором, после чего он конденсируется, возвращаясь в жидкость из-за высокого давления, которое снова создается компрессором.

Такие автомобильные холодильники вообще довольно недорогие, имеют хорошую мощность, работают от прикуривателя или 220 Вт от автомобильной сети. При этом в качестве недостатка можно только выделить то, что компрессорные автомобильные холодильники немного больше, чем устройства других типов.

Абсорбционные холодильники, как устроены, принцип работы

Так же, как и в компрессорных холодильниках, охлаждение внутренних камер в устройствах этого типа связано не с выработкой холода, а с испарением рабочего тела, которое чаще всего используется в виде аммиака, однако, помимо него, он также содержит водород или еще инертный газ.

Такие аппараты снабжены абсорбером, десорбером и обратным холодильником. Когда аммиак растворяется в воде, вся смесь приходит в движение. Раствор в поглотителе, благодаря своим физическим свойствам, перемещается в экстрактор, где снова распадается на два предварительных компонента. В конденсаторе рабочая смесь возвращается в жидкое состояние, а затем возвращается в испаритель. Подачу аммиака обеспечивают струйные насосы.

Чаще всего используют абсорбционный холодильник там, где нет возможности использовать обычный компрессорный агрегат. В быту такие устройства устанавливают редко из-за наличия в их составе ядовитого вещества, крайне токсичного для человека.

Устройство компрессорного холодильника

Конструктивно компрессорный холодильник состоит из следующих элементов и агрегатов:

Как работает холодильник

Принцип работы современного оборудования предусматривает выполнение двух основных операций. Следующие:

Тепло отводится с помощью хладагента, который используется как фреон. Проще говоря, это вещество действует как расходный материал, который необходимо время от времени заменять.

Абсорбционный тип

Новичку понять принцип работы рассматриваемого оборудования непросто. Устройства адсорбционного типа, в которых вещество циркулирует и испаряется, работают на основе использования аммиака. Основные особенности следующие:

Преимущество таких устройств — бесшумная работа. Используемое вещество негативно влияет на окружающую среду.

Саморазмораживающийся тип

В таких холодильниках размораживание происходит автоматически. Все устройства делятся на два основных типа:

Наконечник капельницы отличается тем, что испаритель расположен на задней части устройства. В процессе эксплуатации образуется иней, который при оттаивании стекает вниз по специальным бороздкам. Компрессор из-за высокотемпературного нагрева испаряет жидкое вещество.

Ветряк снабжен специальным элементом, который вдувает в корпус холодный воздух. При оттаивании вещество по специальным желобам стекает в приемник.

Промышленные холодильники

Промышленные модели отличаются от отечественных большой вместимостью морозильной камеры и большими размерами камеры.

Приборы этой категории предназначены для замораживания большого количества продуктов. При этом объем камер может варьироваться от 5 до 5000 т. Промышленное оборудование установлено на заготовительных и перерабатывающих предприятиях.

Инверторный тип

Инвертор предназначен для накопления и преобразования постоянного тока в переменный. Это позволяет плавно регулировать частоту вращения коленчатого вала. Характеристики инверторного холодильника следующие:

При повышении температуры срабатывает датчик, после чего частота вращения вала увеличивается до необходимого значения.

Два холодильных контура

Охлаждение обеспечивается согласованной работой двух модулей одновременно: мотор запускает циркуляцию хладагента в испарителе, а компрессор поддерживает давление, необходимое для перехода фреона из газообразного состояния в жидкое. Разбираем устройства до мелочей.

Как установить температурный режим, зависит от устройства двигателя: линейные модели работают по принципу постепенного регулирования, а инверторные — штатные.

Что касается компрессоров, то важен не столько принцип работы, сколько количество систем охлаждения. Двухконтурный холодильник может поддерживать функцию отдельной настройки температуры в морозильном и основном отделении. Одноконтурные модели, по большей части, представляют собой классический холодильник с одним испарителем, двигателем и компрессором.

Читайте также: Агар-агар: свойства, польза и вред, применение, рецепты

Двухконтурная система охлаждения обеспечивает вдвое большее удобство и контроль, но также увеличивает расходы на техническое обслуживание.

Изучите плюсы и минусы технологии, чтобы определить, стоит ли покупать модель с двойным переплетом. Преимущества:

Для тех, кому важны функциональность и производительность, идеальным выбором станет двухкомпрессорный холодильник. Если первоочередной задачей является экономия семейного бюджета, можно легче рассмотреть модель.

Стоит отметить, что на рынке есть альтернативы стандартной компоновке — трехконтурные модели или даже экзотические холодильники без компрессора, в которых система охлаждения работает по принципу Пельтье.

Конденсатор холодильника: какие задачи он выполняет

Хладагент нагревается во время работы, а также перед поступлением в конденсатор. Однако после прохождения через этот конденсатор хладагент охлаждается. Поэтому можно сказать, что конденсатор — это трубопровод, который обычно имеет вид катушки. Именно сюда попадают пары хладагента. На змеевик могут влиять многие факторы окружающей среды, например, воздух. В больших холодильниках для этого можно использовать воду.

Конденсатор периодически требует внешней очистки, так как ухудшается процесс теплоотдачи

Практически все холодильники сегодня, например Самсунг, Атлант или Индезит, имеют грамотный состав компонентов. В них встроены надежные конденсаторы. Однако они тоже могут выйти из строя при неправильном использовании. Решить эту проблему могут только специалисты.

Типы конденсаторов в холодильниках:

Независимо от типа конденсатора в вашей модели, постарайтесь сохранить его, чтобы избежать повреждений.

Особенности работы холодильника и его модулей

Условия работы холодильника по параметрам окружающей среды

Как и у любой бытовой техники, у бытовых холодильников есть ограничения по температуре окружающей среды, а нижний предел этого диапазона установлен на + 5С.

При установке устройства на открытом воздухе при наличии более низких или даже отрицательных температур в работе холодильника могут возникнуть следующие проблемы:

Таким образом, эксплуатация устройства при низких или отрицательных температурах значительно сократит срок его службы и приведет к очень дорогостоящему ремонту.

Режим включения и отключения холодильника

Как правило, нет строгих ограничений по времени, в течение которого холодильник должен быть включен или выключен. Эффективность его работы определяется способностью достигать и поддерживать необходимую температуру как в основном отделении, так и в морозильной камере.

Однако существует такое понятие, как оптимальное соотношение рабочего времени, которое рассчитывается исходя из продолжительности работы и общего рабочего времени и времени простоя. Этот коэффициент получается делением времени цикла на общую продолжительность.

Расчет показывает, что КПД устройства будет тем больше, чем меньше значение этого коэффициента. Например, значение показателя в пределах 0,2 означает, что была допущена ошибка в установке внутренней температуры. Однако, когда коэффициент приближается к 0,6, это должно сигнализировать об утечке хладагента.

Принципы работы холодильника No Frost и с «плачущей» стенкой основной камеры

В таких моделях No Frost есть испаритель, расположенный за пластиковой панелью в задней части морозильной камеры. Позади него находится вентилятор, который своей работой передает холод. За счет специально предусмотренных отверстий холодный воздух сначала охлаждает морозильную камеру, затем предприятие охлаждает и основную камеру.

Кроме того, эти модели оснащены системой автоматического размораживания, принцип которой заключается в том, что с помощью таймера через определенные промежутки времени в течение дня активируется работа ТЭНа, установленного над испарителем. Таким образом жидкость испаряется наружу, а иней не оседает на стенках морозильной камеры.

Принцип работы «мокрой» задней стенки основан на том, что при работе испарителя на ней образуется лед. Затем при выключении холодильника на определенное время лед тает и образовавшаяся жидкость стекает в специально предусмотренное технологическое отверстие (капельный метод).

Функция «суперзаморозки»

Эта функция предусмотрена в двухкамерных моделях современных холодильников, кроме того, способ запуска этой опции может быть механическим или автоматическим. В этом режиме компрессор морозильной камеры работает до тех пор, пока все продукты не будут полностью заморожены. Впоследствии в устройствах с механическим регулятором его нужно выключать вручную, в других моделях он отключается автоматически через определенное время.

Максимальный срок службы компрессора обычно ограничивается тремя днями, после чего он должен быть остановлен, чтобы предотвратить перегрев компрессора.

Особенности устройства и работы холодильников с системой «плачущий» испаритель

устранить лишнюю влагу, скапливающуюся внутри камеры, можно не только с помощью системы No Frost. Достаточно простая, но не менее эффективная конструкция, называемая «плачущим» испарителем, в настоящее время устанавливается даже в недорогих моделях бытовых холодильников. К тому же это намного дешевле описанной выше системы.

В этом случае испаритель скрыт под задней стенкой камеры. При включении компрессора начинается процесс охлаждения, в результате чего на нем появляется конденсат, образующий слой инея. Однако после выключения компрессора стена начинает нагреваться. В результате постепенно тает иней.

Открытая конденсаторная система капельного размораживания холодильника. В большинстве моделей конденсатор скрыт за пластиковой стенкой.

Эта система обязана своим названием методу слива талой воды, которая каплями движется по стене, падая через дренажное отверстие в трубе. Он же, в свою очередь, подсоединяется к емкости, которая обычно крепится к корпусу компрессора.

Некоторые особенности компрессорных холодильников

Некоторые модели холодильников имеют дополнительный регенеративный теплообменник. Обмен теплом между жидким хладагентом после конденсатора (перед входом в дроссельную заслонку) и газообразным хладагентом после испарителя (перед входом в компрессор). В результате теплообмена «холодный» пар из испарителя нагревается, а жидкость дополнительно охлаждается. Это увеличивает эффективность холодильника: «последующее охлаждение» жидкого хладагента увеличивает производительность системы. А «перегрев» пара перед компрессором необходим для его безопасной работы: он предотвращает попадание жидкого хладагента в компрессор.

Еще одна особенность — количество камер.

Большинство современных моделей имеют две камеры и два компрессора. Это позволяет независимо управлять работой каждой камеры, что уже приводит к повышению энергоэффективности холодильника. В обычных системах Combi морозильная камера может достигать половины полезного объема и обычно расположена внизу. А в холодильниках side-by-side обе комнаты одинаковые и расположены рядом.

Трехкамерные холодильники имеют дополнительный отсек нулевой температуры. Предназначен для сохранения продуктов, «противопоказанных» в режиме замораживания из-за содержащейся в них воды

В отдельную категорию выделены системы «No Frost». В них реализован принцип динамической камерной системы охлаждения. В отличие от статической системы охлаждения воздух в камере циркулирует с помощью встроенного вентилятора. Это обеспечивает равномерное охлаждение всего объема и предотвращает образование льда на испарителе.

Видео: устройство компрессионного холодильника

httpv: //www.youtube.com/watch?v = NAda_KQN — 0

Принцип работы реле стартера для бытового холодильника — Привод компрессора бытового холодильника обычно представляет собой асинхронный электродвигатель с питанием от однофазной сети 220 В…

Как работает абсорбционный холодильник. Бытовой абсорбционный холодильник помогает сохранять продукты свежими в течение длительного времени. Эта статья расскажет вам о возможных типах холодильников и о том, как они работают. Поглощение…

Схема подключения холодильника — В статье пойдет речь об электрических схемах подключения холодильников разных производителей, ответах на интересующие вас вопросы: как выглядит схема подключения, что это такое,…

Устройство, принципы работы и конструкция бытовых холодильников — Когда хозяин четко понимает, в чем заключается принцип работы холодильной установки, у него появляется возможность продлить срок эксплуатации бытового прибора. Понимание — как это работает…

Принцип работы автомобильного холодильника — выезд на пикник или просто на улицу практически всегда сопровождается сбором еды и напитков. Только летом охлажденная еда в машине быстро нагревается, а зимой остывает….

Принцип работы газовых холодильников — История развития холодильного оборудования довольно долгая и характеризуется развитием различных подвидов бытовых агрегатов. Среди существующих дизайнов можно…

В чем принцип работы компрессора в бытовом холодильнике — Компрессор холодильника — что такое компрессор, называется устройством, сжимающим вещество (в нашем случае это хладагент в виде фреона), а также его…

Как устроен холодильник

Любой современный холодильник состоит из следующих основных агрегатов:

Схема работы холодильника

Электродвигатель

Мотор — основная составляющая бытового прибора. Предназначен для циркуляции хладагента (фреона) по трубам.

Двигатель состоит из двух агрегатов:

Электродвигатель преобразует электрический ток в механическую энергию. Агрегат состоит из двух частей: ротора и статора.

Корпус статора состоит из нескольких медных катушек. Ротор похож на стальной вал. Ротор связан с поршневой системой двигателя.

Когда двигатель подключен к источнику питания, в катушках возникает электромагнитная индукция. Это причина пары. Центробежная сила толкает ротор во вращательное движение.

Когда ротор двигателя вращается, поршень движется линейно. Передняя стенка поршня сжимает и выводит рабочую жидкость в рабочем состоянии.

Положение двигателя холодильника

В современных холодильных установках электродвигатель расположен внутри компрессора. Такое расположение предотвращает самопроизвольный выход газа.

Для уменьшения вибраций двигатель установлен на упругой металлической подвеске. Пружину можно разместить снаружи или внутри устройства. В современных агрегатах пружина расположена внутри корпуса мотора. Это позволяет эффективно гасить вибрации во время работы устройства.

Конденсатор

представляет собой змеевидную трубу диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочего тела в окружающую среду. Конденсатор расположен на задней внешней поверхности прибора.

Испаритель

Он представляет собой систему тонких трубок. Предназначен для испарения рабочей жидкости и охлаждения окружающего пространства. Размещать внутри или снаружи морозильной камеры.

Капиллярная трубка

Предназначен для снижения давления газа. Он имеет диаметр от 1,5 до 3 миллиметров. Расположен между испарителем и конденсатором.

Фильтр-осушитель

Предназначен для удаления влаги из рабочего газа. Похоже на медную трубку диаметром от 10 до 20 мм. Концы трубки растягиваются и герметично соединяются с капиллярной трубкой и конденсатором.

Внутри трубки находится цеолит, минеральный наполнитель с очень пористой структурой. Барьеры устанавливаются на обоих концах трубы.

Со стороны конденсатора устанавливается металлическая сетка с размером ячеек до 2 мм. Сбоку на капиллярную трубку установлена ​​синтетическая сетка. Размеры ячеек этой сетки составляют десятые доли миллиметра.

Докипатель

это металлический контейнер. Устанавливается между испарителем и входом в компрессор. Предназначен для доведения фреона до кипения с последующим испарением.

Применяется для защиты мотора от попадания жидкостей. Попадание рабочей жидкости может привести к ее выходу из строя.

Основные типы охлаждающих систем

Существуют следующие типы систем охлаждения:

Внутреннее устройство холодильника

Все знают, как работает холодильник, простыми словами: это оборудование замораживает и охлаждает самые разные продукты, что позволяет избежать порчи на какое-то время.

При этом не всем известны некоторые особенности этого устройства: из чего состоит холодильник, откуда берется холод во внутренней плоскости камеры, как его создает холодильник и почему устройство время от времени отключается время в то время.

Чтобы разобраться в этих проблемах, необходимо подробно рассмотреть принцип работы холодильника. Для начала отметим, что холодные воздушные массы не возникают сами по себе — снижение температуры воздуха осуществляется внутри камеры в процессе работы агрегата.

Это холодильное оборудование состоит из нескольких основных частей:

Компрессор — это сердце любой холодильной системы. Этот элемент отвечает за циркуляцию теплоносителя по большому количеству специальных трубок, некоторые из которых расположены в задней части холодильника. Остальные детали замаскированы внутри камеры под панелью.

В процессе работы компрессор, как и любой двигатель, подвергается значительному нагреву, поэтому для остывания требуется некоторое время. Чтобы этот агрегат не терял работоспособности из-за перегрева, в него встроено реле, размыкающее электрическую цепь при определенных температурных показателях.

Трубы, расположенные на внешней поверхности холодильного оборудования, представляют собой конденсатор. Он предназначен для вывода тепловой энергии наружу. Компрессор, перекачивая хладагент, направляет его внутрь конденсатора за счет высокого давления. В результате вещество с газовой структурой (изобутан или фреон) становится жидким и начинает нагреваться. Избыточное тепло затем рассеивается в комнате, так что хладагент охлаждается естественным образом. Именно по этой причине запрещено устанавливать нагревательные приборы рядом с холодильниками.

Владельцы, знающие принцип работы холодильника, стараются создать для своего «кухонного помощника» наиболее оптимальные условия охлаждения конденсатора и компрессора. Это позволяет продлить срок его службы.

Для охлаждения во внутренней камере есть еще одна часть системы трубопроводов, куда сжиженное газообразное вещество направляется после конденсатора — это испаритель. Этот элемент отделен от конденсатора осушающим фильтром и капилляром. Принцип охлаждения внутри камеры:

Чтобы питательные продукты не замерзали внутри холодильника, в прибор встроен термостат. Специальная шкала позволяет установить желаемую степень охлаждения, и при достижении требуемых значений прибор автоматически отключается.

Компрессор

его метко называют сердцем холодильной установки. Его задача — создать перепад давления между подающей и приемной трубами для обеспечения надежной циркуляции теплоносителя. Поэтому функциональность всего агрегата зависит от того, как работает компрессор. Для бытовых холодильников используются герметичные корпуса, в которых размещаются компрессор и электродвигатель. Для смазки движущихся частей используется специальное масло.

Два двухкамерных холодильных компрессора Атлант.

Защита электродвигателя осуществляется с помощью реле стартера, которое подключает обмотку стартера при пуске и выключает двигатель при его перегреве. Фильтр-осушитель используется для защиты компрессора от попадания влаги. Инверторный компрессор в холодильнике, устанавливаемый на современные модели, позволяет значительно продлить срок эксплуатации агрегата.

Кроме того, использование инвертора снижает уровень шума.

При желании можно рассчитать КПД компрессора. Для этого необходимо отметить время работы Т1 и время отдыха Т2. Итак, T1 / (T1 + T2) = эффективность. При значениях ниже 0,2 заданная температура в помещении должна быть понижена. Если оно больше 0,6, уплотнитель дверцы неисправен или перекос.

Магнитная лента на холодильнике и ее замена.

Классификация холодильных установок

✍ Классификация по предназначению

Это простейшее деление. Есть такое оборудование:

✍ Классификация по принципу охлаждения

Есть несколько типов накопителей, которые охлаждаются по-разному:

✍ Классификация по способу размещения

No Frost

Холодильник системы No Frost работает по другой схеме, без привычного для обычных холодильников мокрого испарителя. Структура системы выглядит так:

В остальном принцип работы не сильно отличается: после того, как температура в камерах достигает нормы, компрессор выключается, а затем снова включается благодаря внутренним элементам управления.

Каждая из современных технологий имеет свои преимущества и имеет право на жизнь, и каждый вправе выбирать бытовую технику в соответствии со своими предпочтениями. Но только изучив все особенности его устройства, вы сможете использовать методику наиболее эффективно.

Что такое быстрая заморозка?

Эти слова обозначают одну из функций морозильного отделения в двухкамерных моделях. В зависимости от модификации холодильник в этом режиме может работать длительное время без выключения компрессора. Таким образом достигается быстрое замораживание большого количества продуктов.

Когда активирован режим быстрой заморозки, на панели некоторых камер загораются индикаторы, указывая на то, что компрессор включен и холодильник работает. При этом следует помнить, что автоматического отключения не произойдет, а принудительная работа агрегата в течение длительного времени приводит к сокращению ресурса.

После ручного отключения подсветка панели гаснет, и двигатель компрессора выключается.

Современные модели холодильных витрин очень разнообразны. Современные домохозяйки не знакомы с такого рода задачами, например с размораживанием холодильника. Капельные системы и антифризные камеры сильно упростили жизнь человека, но основные принципы работы этой бытовой техники остались прежними.

Источник
