Как работает система охлаждения автомобильного двигателя?

Как работает система охлаждения двигателя

Автомобильный двигатель выделяет много тепла во время движения и должен постоянно охлаждаться, чтобы избежать перегрева и повреждения. Чтобы понять как работает охлаждительная система в машине, необходимо знать все основные ее компоненты.

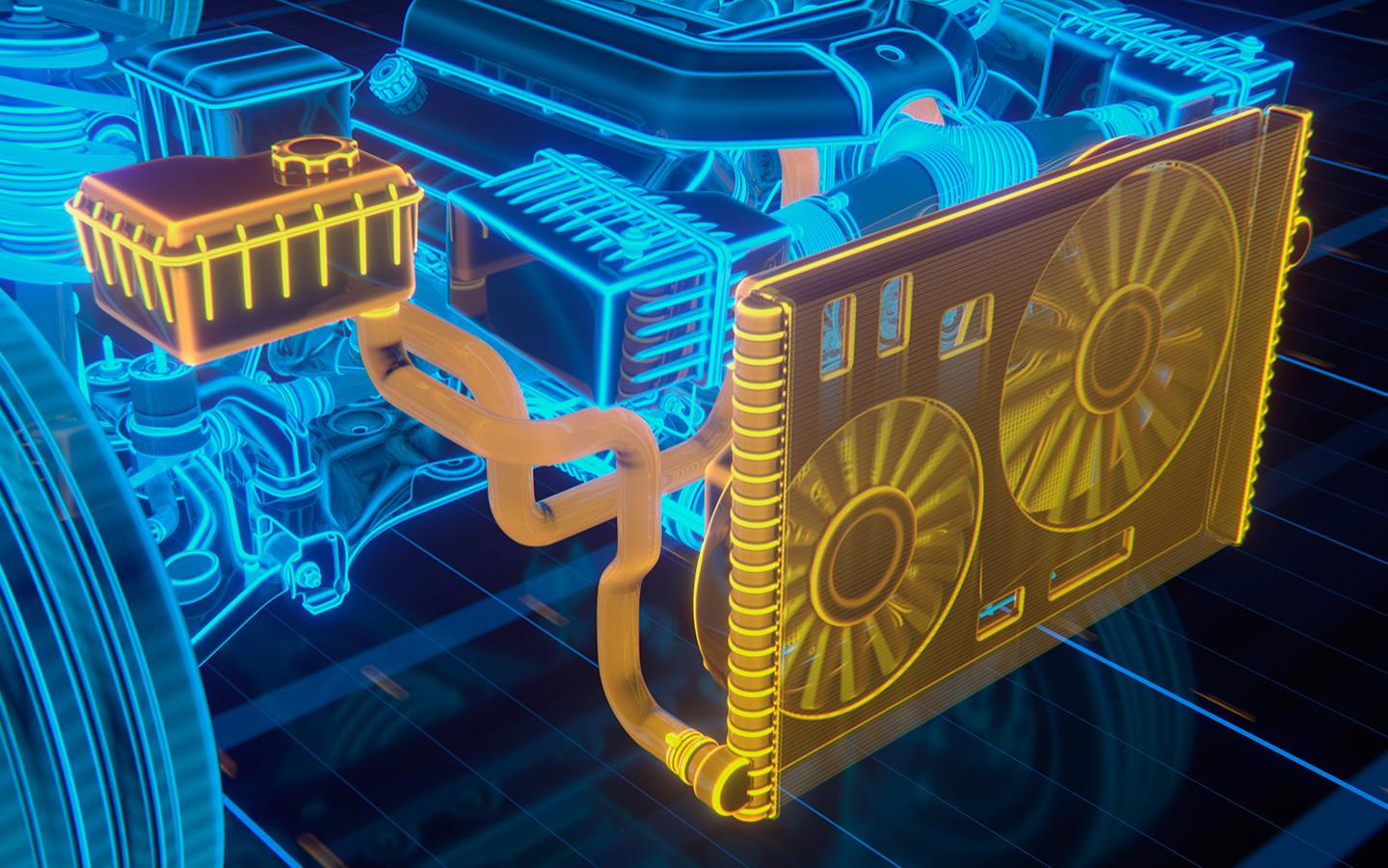

Из чего состоит охлаждающая система мотора?

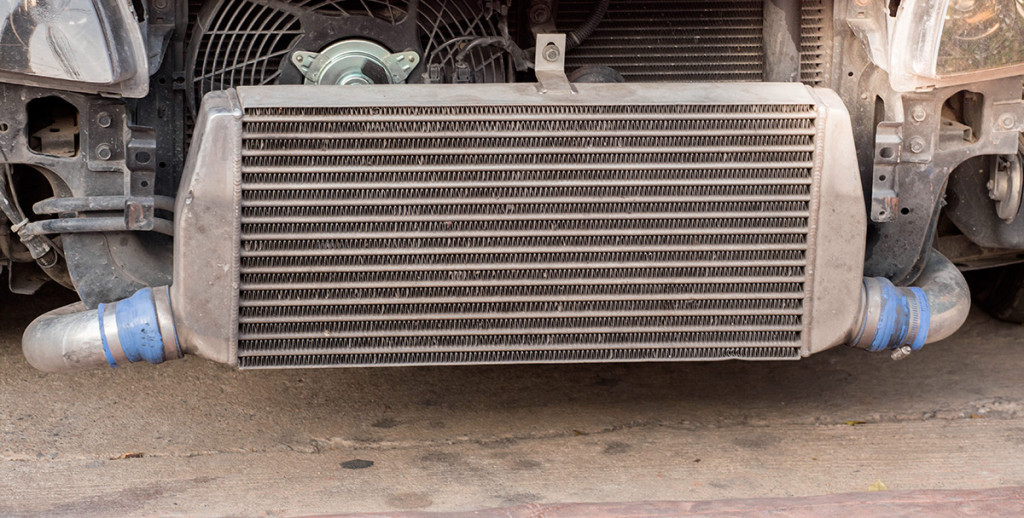

Радиатор является наиболее важной частью механизма охлаждения. Охлаждающая смесь, прошедшая через двигатель, прокачивается через трубки радиатора и охлаждается в течение следующего цикла.

Шланги радиатора

Система охлаждения мотора имеет несколько резиновых шлангов, которые перемещают жидкость из одного места в другое. Эти шланги радиатора необходимо заменить, прежде чем они станут хрупкими и треснутыми.

Помпа

Водяной насос прокачивает охлаждающую жидкость через систему. В большинстве двигателей насос оснащен ременным приводом, за исключением некоторых гоночных автомобилей, которые используют электрические водяные насосы.

Термостат

Автомобильный двигатель не всегда поддерживает одинаковую температуру и его запуск в холодную погоду занял бы целую вечность, если бы он оставался при одинаковой температуре. Термостат контролирует поток охлаждающей жидкости через систему охлаждения, а охлаждающая жидкость охлаждает двигатель. Термостат действует как клапан, который контролирует поток охлаждающей жидкости. Внутри находится воскообразное вещество, которое размягчается при определенном температурном пороге, открывая клапан и позволяя охлаждающей жидкости свободно течь.

Электрический вентилятор

Современные автомобили имеют вентилятор для основного или дополнительного охлаждения. Если автомобиль движется медленно, чтобы создать достаточный поток воздуха для охлаждения двигателя, вентилятор всасывает воздух через радиатор.

При этом вентилятор может быть механическим (приводится в движение от вращения двигателя) и создавать силу для перемещения воздуха через радиатор в жарких условиях или во время стоянки автомобиля. Система имеет датчик, который определяет повышение температуры антифриза и дает команду вентилятору работать.

Термо-таймер

Это датчик температуры, который сообщает электровентилятору, когда нужно дуть.

Охлаждающая жидкость

Водяной насос

Этот компонент способствует циркуляции антифриза по всей системе. Чаще всего водяной насос приводится в движение цепью, либо ремнем газораспределительного механизма двигателя), но вместо этого на некоторых автомобилях установлен водяной насос с электронным управлением.

Двигатель

Двигатель имеет несколько внутренних проходов и портов, через которые идет охлаждающая смесьь, поглощая тепло и отводя его. Антифриз выходит из блока цилиндров/головки двигателя через различные шланги, которые переносят охлаждающую жидкость к другим частям системы.

Сердечник нагревателя

Это еще один компонент, имеющий множество мелких ребер, которые рассеивают тепло. Однако это тепло используется для обогрева пассажирского салона (если это необходимо), и поступает в кабину через вентилятор/двигатель вентилятора.

Датчики

Система охлаждения обычно имеет два датчика: датчик температуры антифриза и измеритель уровня охлаждающей жидкости. Датчик температуры контролирует тепло охлаждающей жидкости и обнаруживает перегрев. Измеритель уровня контролирует количество антифриза в системе (если оно падает слишком низко, это может привести к перегреву).

Также система охлаждения также имеет различные трубки, которые помогают переносить охлаждающую жидкость от одного основного компонента к другому с конечной целью поддержания температуры двигателя в безопасном рабочем диапазоне (и предотвращения повреждения двигателя).

Системы охлаждения на разных автомобилях

Все современные охладительные системы на автомобилях чрезвычайно похожи. И несмотря на то, что они могут включать в себя слегка различную прокладку шлангов или конструкцию деталей, все они имеют одинаковые основные компоненты, перечисленные выше. Исключением являются двигатели с воздушным охлаждением, которые прекратили выпускать после 1980-х годов, с ребрами охлаждения, встроенными в блок двигателя.

Почему системы охлаждения ломаются?

Также отказ системы охлаждения может быть вызван проблемами с циркуляцией, такими как неработающий водяной насос, заблокированные каналы охлаждения в двигателе или заклинивший термостат. Эти проблемы в конечном итоге приведут к перегреву двигателя и могут вызвать те же поломки, которые были упомянуты выше.

Нуждается ли моя система охлаждения в ремонте?

Если датчик температуры начинает показывать больше, чем обычно, или его значения уходят в красную часть, это говорит о наличии проблем с системой охлаждения. Техник может визуально осмотреть автомобиль на предмет утечек и проверить давление в системе охлаждения, если утечки не сразу заметны. Опрессовка системы охлаждения имитирует высокое давление без риска перегрева двигателя. Это позволяет техническому специалисту безопасно определить источник утечки, не рискуя нанести вред двигателю или другим компонентам.

Когда в автомобиле возникает утечка охлаждающей жидкости, водитель может почувствовать сладкий запах во время движения автомобиля или после парковки, или даже заметить капли на земле, где припаркован автомобиль (зависит от места и размера утечки). Если возникнет какой-либо из этих симптомов, необходимо устранить проблему до того, как она достигнет точки перегрева двигателя.

Если машина находится в мастерской для технического обслуживания, техник визуально осматривает систему охлаждения на наличие проблем. Одним из симптомов поломки являются раздутые охлаждающие шланги, что свидетельствует об износе и неизбежном отказе. Если шланги находятся в плохом состоянии, их следует заменить, прежде чем они выйдут из строя и приведут к перегреву двигателя.

Как снизить стоимость ремонта?

Как и в большинстве систем автомобиля, правильное техническое обслуживание является основным фактором, влияющим на работоспособность и срок службы системы охлаждения. Замена охлаждающей жидкости через рекомендованные производителем интервалы (или даже чаще) помогает поддерживать систему кондиционирования мотора. Также это вымывает загрязнения и старую охлаждающую жидкость (которая снижает охлаждающие и антифризные свойства) и обновляет систему свежей охлаждающей жидкостью. Выполнение этого обслуживания требует небольших денег.

Источник

Устройство и принцип работы системы охлаждения двигателя

Помимо главной функции отвода тепла от основных узлов двигателя автомобиля, система охлаждения решает ряд дополнительных задач. Фактически она участвует в работе системы смазки, отопления салона, выхлопа и рециркуляции отработавших газов, турбонаддува и коробки передач. О том, как она устроена, а также в чем заключается принцип работы охлаждающей системы и пойдет речь далее.

Виды систем охлаждения двигателя

Регулирование температуры автомобильного двигателя может осуществляться при помощи охлаждающей жидкости (антифриза, ОЖ) и посредством циркуляции воздуха. Исходя из этого различают три вида систем:

Системы охлаждения на основе жидкости также разделяются на открытые и закрытые. Первые имеют сообщение с атмосферой при помощи пароотводной трубки, а во вторых жидкость полностью изолирована от окружающей среды. В закрытых системах давление антифриза больше, а следовательно, выше и температура кипения. Это позволяет использовать их при высоких температурах нагрева жидкости (до 120°C).

Устройство и принцип работы системы охлаждения ДВС

Наиболее популярной в современных автомобилях является комбинированная система охлаждения двигателя с принудительной циркуляцией воздуха и жидкости. Она состоит из следующих элементов:

В момент запуска двигателя насос начинает перекачку жидкости по малому контуру. Когда двигатель нагревается до рабочей температуры, срабатывает термостат и открывает второй (большой) контур охлаждения. Проходя через узлы мотора, охлаждающая жидкость нагревается и расширяется. При увеличении температуры часть жидкости поступает в расширительный бачок. Это позволяет компенсировать излишний объем, независимо от того, какое давление установилось в системе.

Проходя через участок радиатора системы охлаждения, антифриз вновь остывает и возвращается на новый цикл. Если этот режим снижения температуры оказывается недостаточным, срабатывает температурный датчик, передающий сигнал блоку управления двигателя и запускающий вентилятор воздушного охлаждения. Если и его оказывается недостаточно, на приборную панель (индикатор) поступает сигнал о перегреве двигателя.

Масляный радиатор и радиатор рециркуляции отработавших газов может присутствовать не во всех системах охлаждения. Они необходимы для синхронного снижения температуры смазки и выхлопа, что делает эксплуатацию автомобиля более безопасной и экономичной. В автомобилях с турбонаддувом также может присутствовать еще один охлаждающий контур для снижения температуры воздуха наддува.

Как устроен радиатор охлаждения двигателя

Радиатор системы охлаждения ДВС состоит из следующих элементов:

Принцип работы радиатора основан на многоуровневой циркуляции воздуха в его сердцевине, что делает снижение температуры охлаждающей жидкости, проходящей через него, более интенсивным.

Наиболее эффективными являются радиаторы пластинчатого типа, но они подвержены быстрому загрязнению, а потому самой популярной конструкцией стали трубчатые.

Особенности работы датчика температуры ОЖ

Температурный датчик позволяет контролировать состояние системы. Определить, где находится датчик температуры охлаждающей жидкости просто: как правило, он расположен в канале головки блока цилиндров. Он представляет собой терморезистор в герметичном корпусе, который может быть изготовлен из бронзы, пластика и латуни. На корпусе имеется резьба для установки в канал.

Принцип работы датчика основан на следующем эффекте: при повышении температуры сопротивление чувствительного элемента снижается, а при ее уменьшении увеличивается. Показатель сопротивления передается на электронный блок управления двигателем. Чтобы при этом данные состояния охлаждающей жидкости были точными, датчик должен быть полностью погружен в нее. При температуре 100°C сопротивление датчика температуры охлаждающей жидкости должно быть порядка 177 Ом. С учетом погрешностей измерения допускается показатель сопротивления 190 Ом. Если же отклонения больше допустимых, датчик необходимо заменить.

Проверить автомобиль на наличие неисправностей, в том числе и датчика температуры ОЖ, проще всего при помощи автомобильного диагностического сканера. К примеру, это можно сделать недорогим мультимарочным устройством Rokodil ScanX.

После диагностики авто, сканер укажет на имеющиеся коды ошибок. В частности если появились ошибки P0115 — P0119, причина неисправности будет в самом датчике ОЖ, разъеме подключения или проводке. После чего необходимо более детально рассмотреть причину неисправности. Также с помощью Rokodil ScanX можно проверить показания датчика в режиме реального времени. На “холодном” двигателе его показания должны быть примерно равны температуре окружающей среды, а на горячем не превышать 150 ˚С.

В некоторых моделях автомобилей может быть предусмотрено два датчика температуры. Один отвечает исключительно за включение вентилятора радиатора, а второй представляет собой датчик указателя текущей температуры охлаждающей жидкости.

Что используют в качестве охлаждающих жидкостей

В роли рабочей жидкости в системах охлаждения изначально применялась дистиллированная или деионизированная вода. Однако для современных двигателей она не обеспечивает нужный диапазон рабочих температур. Помимо этого, она склонна к коррозионной активности в отношении металлов, что снижает срок эксплуатации системы охлаждения. Для устранения этих недостатков в качестве охлаждающей жидкости сегодня применяются составы со специальными присадками (этиленгликоль, ингибиторы коррозии), что повышает характеристики всей системы. Чаще всего используется антифриз, который имеет более низкий порог замерзания.

При возникновении ситуации, когда требуется экстренный долив охлаждающей жидкости, можно использовать обычную чистую воду. Однако для корректной работы системы при первой возможности такой раствор необходимо заменить на качественный антифриз.

Замена охлаждающей жидкости проводится каждые 60-100 тысяч километров пробега. В охлажденном состоянии (при выключенном двигателе) ее количество должно быть на уровне нижнего края патрубка расширительного бачка охлаждающей системы. Для удобства на нем выполнены отметки “Min” и “Max”. Когда количество жидкости ниже минимальной отметки – выполняют долив. Если после работы уровень вновь упал – это свидетельствует о разгерметизации системы.

Значимость системы охлаждения двигателя не вызывает сомнений. А потому стоит регулярно проводить профилактический осмотр ее основных узлов. Это позволит избежать перегрева двигателя и возникновения критических поломок.

Источник

Система охлаждения двигателя внутреннего сгорания: как это работает

Назначение системы охлаждения двигателя внутреннего сгорания состоит в отводе тепла от нагретых деталей мотора с помощью охлажденной среды (жидкости, газа или того и другого вместе) для сохранения рабочего диапазона температур двигателя и защиты его от перегрева независимо от условий эксплуатации. Как устроена система охлаждения, какие её виды бывают и в чем заключается принцип работы подробно разобрано в этой статье.

Функции системы охлаждения двигателя автомобиля

Помимо основной функции в виде отвода тепла от мотора, система охлаждения двигателя (сокращенно СОД) выполняет и другие задачи:

Выход из строя или низкая эффективность работы системы охлаждения ведет к повышенному износу и выходу из строя двигателя деталей двигателя. Рабочая температура современных бензиновых двигателей составляет 100-120°C (или 70-90°C для дизельных моторов), а с учетом облегченных конструкций нынешних моторов и увеличенной мощностью по отношению к объему даже кратковременный перегрев гарантирует мгновенную или очень скорую поломку двигателя. Поэтому правильная работа системы охлаждения в современных автомобилях является гарантом работоспособности и ресурса силовой установки.

Виды систем охлаждения двигателя

Системы охлаждения двигателей внутреннего сгорания делятся на три основных типа: жидкостные (водяные), воздушные и гибридные (комбинированные — для охлаждения используется и воздух и жидкость).

Жидкостная система охлаждения

Жидкостные системы охлаждения делятся на несколько типов — замкнутого, не замкнутого и открытого типа. В системах незамкнутого жидкостного охлаждения охлаждающая жидкость (сокращенно ОЖ) подается извне, отводит тепло от его источника и направляется во внешнюю среду. Например, для охлаждения режущего инструмента подается поток смазки, поступающий самотеком в маслосборники. В открытых системах жидкостного охлаждения нагревательный элемент расположен в объеме теплоносителя, а тот в свою очередь помещен в охладитель. Системы открытого типа применяют, например, для охлаждения трансформаторов. В автомобилях используются только системы замкнутого жидкостного охлаждения, когда жидкая среда находится в герметичном контуре.

Для ускорения теплообмена дополнительно к замкнутой жидкостной системе может подключаться воздушная — такая связка широко применяется в автомобилестроении и называется комбинированной (или гибридной) системой охлаждения.

Как работает система охлаждения двигателя

Комбинированная (гибридная) система охлаждения

По герметичному жидкостному контуру принудительно циркулирует жидкость, которая нагревается в рубашке охлаждения двигателя и остывает в радиаторе охлаждения. Дополнительно рядом с радиатором установлен вентилятор, который включается при повышении температуры охлаждающей жидкости выше заданного значения. Такая система применяется на абсолютном большинстве современных автомобилей.

В качестве охлаждающей жидкости сегодня чаще всего применяется антифриз — специальная жидкость на основе этиленгликоля, которая не замерзает при низких температурах (в народе называют «незамерзайка»). Ранее использовали простую воду. В СССР распространение получили антифризы марки Тосол, под которой выпускался целый ряд технических жидкостей для автомобилей. Охлаждающие жидкости этого бренда под названиями «Тосол-А» и «Тосол-АМ» были так популярны, что слово «тосол» стало народным синонимом «антифризу».

Принципиальная схема охлаждения одинаковая как для бензиновых, так и дизельных двигателей. В этой статье мы рассмотрим общую схему, которая актуальна для обоих видов моторов. Порядок расположения элементов может отличаться от автомобиля к автомобилю, но основные компоненты, обеспечивающие правильную работу системы охлаждения — одинаковые.

Устройство жидкостной системы охлаждения двигателя

Радиатор охлаждения (1):

Как работает система охлаждения двигателя

Радиатор охлаждения автомобиля (или воздушный теплообменник) служит для рассеивания тепла в атмосферу. Состоит из трубок, по которым циркулирует антифриз, и большого количества пластин (рёбер), которые увеличивают поверхность для ускорения теплообмена. Радиаторы изготавливаются из легко проводящих тепло материалов — медь (трубки) и алюминий (пластины). Радиаторы с медными трубками более долговечны, однако с целью удешевления их часто делают алюминиевыми, что сказывается на долговечности. Иногда эти теплообменники комплектуется пробкой радиатора (воздушным клапаном), выполняющим ту же функцию, что и крышка расширительного бачка.

Вентилятор (2):

Как работает система охлаждения двигателя

Вентилятор радиатора — создает мощный поток воздуха, ускоряя охлаждение радиатора (при движении на малой скорости, в жаркую погоду, в пробках и т.д.). В современных автомобилях работает от электродвигателя и имеет несколько скоростей вращения, которые автоматически выбирает и включает бортовой компьютер, используя показания датчиков температуры. При включении кондиционера вентилятор радиатора включается принудительно на максимальной скорости и работает постоянно.

Водяной насос (3):

Как работает система охлаждения двигателя

Водяной насос, или жидкостной насос, или помпа — отвечает за циркуляцию охлаждающей жидкости в системе. Приводится в движение ременной передачей от вала двигателя (чаще) или от электродвигателя (реже). В связи со сложными условиями работы является расходным элементом — по регламенту меняется вместе с ремнем газораспределительного механизма (ГРМ) и роликами. На двигателях с цепной системой газораспределения автопроизводители рекомендуют менять жидкостной насос каждые 90 000 километров пробега.

Термостат (4):

Как работает система охлаждения двигателя

Термостат — в системах охлаждения автомобиля регулирует движение охлаждающей жидкости (по малому или большому кругу) с целью ускорения прогрева двигателя и поддержания оптимальной температуры его работы. Когда мотор не прогрет до рабочей температуры термостат закрыт и жидкость движется только по малому кругу (рубашка охлаждения мотора и радиатор отопителя салона), после прогрева термостат открывается, и жидкость движется по большому кругу (через радиатор охлаждения). Термостат состоит из штока, клапана, пружины и баллона с термочувствительной жидкостью (термобаллона). Под воздействием температуры жидкость в баллоне расширяется и преодолевает сопротивление пружины, открывая тем самым клапан.

Вентилятор отопителя (5):

Как работает система охлаждения двигателя

Вентилятор отопителя — прогоняет очищенный от крупных частиц салонным фильтром уличный воздух через радиатор отопителя, тем самым снимает с него тепло, которое далее идет по воздуховодам и подается в салон. На машинах с кондиционером этот же вентилятор обдувает испаритель, снимая с него холод. Состоит из электродвигателя, крыльчатки и корпуса. Обычно располагается в салоне автомобиля — непосредственно в системе воздуховодов, реже — за моторным щитом.

Радиатор отопителя (6):

Как работает система охлаждения двигателя

Радиатор отопителя, или печка — обычный теплообменник (конденсатор), который служит для отвода тепла в салон автомобиля. Устройство, схема подключения и принцип работы аналогичны основному радиатору. Главное отличие — радиатор отопителя меньше. Теплообменник постоянно нагрет, поскольку напрямую подключен к системе охлаждения автомобиля. Съем тепла с него осуществляется вентилятором — если он выключен, или перекрыта заслонка конденсатора (салонной печки) — в салон тепло попадать не будет.

Расширительный бачок (7):

Как работает система охлаждения двигателя

Расширительный бачок предназначен для хранения излишков охлаждающей жидкости (антифриза), которые возникают в результате расширения этой жидкости в процессе нагрева. В автомобилях используют расширительные бачки открытого типа — закрывающая их крышка одновременно является клапаном (в некоторых автомобилях это просто крышка, а клапан находится на радиаторе), который поддерживает избыточное давление охлаждающей жидкости. Бачки делают из полупрозрачного пластика (для удобства контроля уровня жидкости) и располагают их в верхней точке системы охлаждения с целью недопущения появления воздушных пробок.

Все элементы соединены в замкнутый контур посредством патрубков (шлангов), отводов и втулок. Немаловажную роль в корректной работе системы охлаждения играет датчик температуры охлаждающей жидкости, обычно их ставят два — один дает показания на приборную панель, другой передает данные бортовому компьютеру. На основании температуры, например, может меняться состав топливовоздушной смеси, включаться или выключаться повышенные (прогревочные) обороты и вентилятор охлаждения.

Также часто в систему охлаждения мотора, особенно мощных двигателей, входит масляный радиатор (в основном это жидкостно-масляный теплообменник), который охлаждает моторное масло до температуры близкой к температуре ОЖ.

Принцип работы жидкостной (гибридной) системы охлаждения автомобиля

В каналы блока и головки цилиндров (так называемую рубашку охлаждения) подается жидкость с помощью водяного насоса (помпы). Жидкость забирает на себя часть тепла от двигателя и охлаждается в радиаторе. В системе охлаждения есть два круга обращения охлаждающей среды — малый и большой. Выбор пути регулируется термостатом — на «холодную» жидкость движется только по рубашке охлаждения (малый круг, иногда в него входит и радиатор отопителя) не попадая в радиатор, что ускоряет выход мотора на рабочую температуру.

Как работает система охлаждения двигателяСхема системы охлаждения двигателя

С повышением температуры жидкости в системе (отслеживается датчиками температуры) — термостат начинает приоткрывать путь на для жидкости на большой круг, в котором задействованы все элементы системы охлаждения как на приведенной выше схеме. Чем выше температура жидкости — тем сильнее открыт термостат. Если при максимальном открытии термостата температура продолжает расти и достигает определенного значения — включается вентилятор охлаждения радиатора, который ускоряет охлаждения жидкости.

Воздушная система охлаждения

Воздушные системы в свою очередь делятся на два типа — естественного и принудительного охлаждения. Естественная система воздушного охлаждения является наиболее примитивным вариантом — отвод тепла осуществляется с помощью оребрения на поверхности цилиндров (как на радиаторах воздушного охлаждения). Однако простота конструкции в купе с низкой теплоёмкостью воздуха создает ряд ограничений и проблем:

На сегодняшний день воздушное охлаждение естественно типа еще можно встретить на мотоциклах, мопедах и авиатехнике. На легковых автомобилях уже не применяется, на мототехнике вытесняется жидкостным охлаждением из-за возросшей форсировки моторов.

Как работает система охлаждения двигателяДвигатель Yamaha XVS950A

Принудительная система воздушного охлаждения применяется в стационарных объектах и технике, доступ воздуха к двигателю которой ограничен в следствие наличия капота или иных элементов на пути воздушного потока. В этом случае обдув двигателя осуществляется с помощью вентилятора. Конструкция по сравнению с системами естественного воздушного охлаждения усложнена только наличием вентилятора и тоже относится к простым. Также очевидным плюсом такой системы является отсутствие охлаждающей жидкости, как собственно и системы для ее циркуляции. Минусы: большие габариты двигателя, низкая эффективность охлаждения, высокий уровень шума от вентилятора. Как и у естественного воздушного охлаждения есть проблемы с неравномерным обдувом.

Самая известная машина с принудительной системой воздушного охлаждения — «Запорожец». Такого же типа охлаждение ставили на моторы моделей Volkswagen Kafer, Fiat 500, Citroen 2CV, Tatra 613. Volkswagen Type 2. В современных автомобилях принудительная система воздушного охлаждения не применяется. Но иногда умельцы реставрируют старые автомобили с двигателями с таким охлаждением. Например, вот экземпляр восстановленного Porsche 911 с четырехлитровым мотором с воздушным охлаждением (форсированный до 390 л.с и конструктивно доработанный):

Как работает система охлаждения двигателяДвигатель Porsche 911 с воздушным охлаждением

На этом знакомство с системой охлаждения двигателей автомобилей окончено. Типовые неисправности и поломки таких систем — тема для отдельной статьи. Если остались вопросы — не стесняйтесь, задавайте.

Источник

Как устроена система охлаждения двигателя: что должен знать каждый

Как работает система охлаждения двигателя

Как работает система охлаждения двигателя

Система охлаждения — одна из ключевых в конструкции двигателя внутреннего сгорания. Что нужно знать, чтобы поддерживать ее в хорошей форме?

Что такое система охлаждения двигателя

Система охлаждения двигателя — это комплекс устройств, позволяющих поддерживать оптимальную температуру работающего двигателя внутреннего сгорания (ДВС). Перегрев способен вывести ДВС из строя, поскольку его компоненты сохраняют заданные характеристики только до определенного температурного порога. Излишки тепла отводятся в атмосферу.

Переохлаждение также вредно для ДВС. В этом случае масло не может эффективно смазывать трущиеся детали, что ведет к их быстрому износу. Кроме того, снижается мощность двигателя и повышается расход топлива. Поэтому в системах охлаждения ДВС имеются устройства, позволяющие ускорить прогрев двигателя при низкой температуре «за бортом».

Какие еще функции может выполнять система охлаждения двигателя?

Типы системы охлаждения

Теплообмен между работающим ДВС и атмосферой может выполняться двумя способами:

Устройство жидкостной системы охлаждения

Первая задача, которую решает такая система, — максимально быстрый вывод холодного ДВС в режим оптимальной температуры. Для этого используют принцип переключения между контурами охлаждения:

Как работает система охлаждения двигателя

Теперь поговорим об основных компонентах системы охлаждения ДВС более подробно:

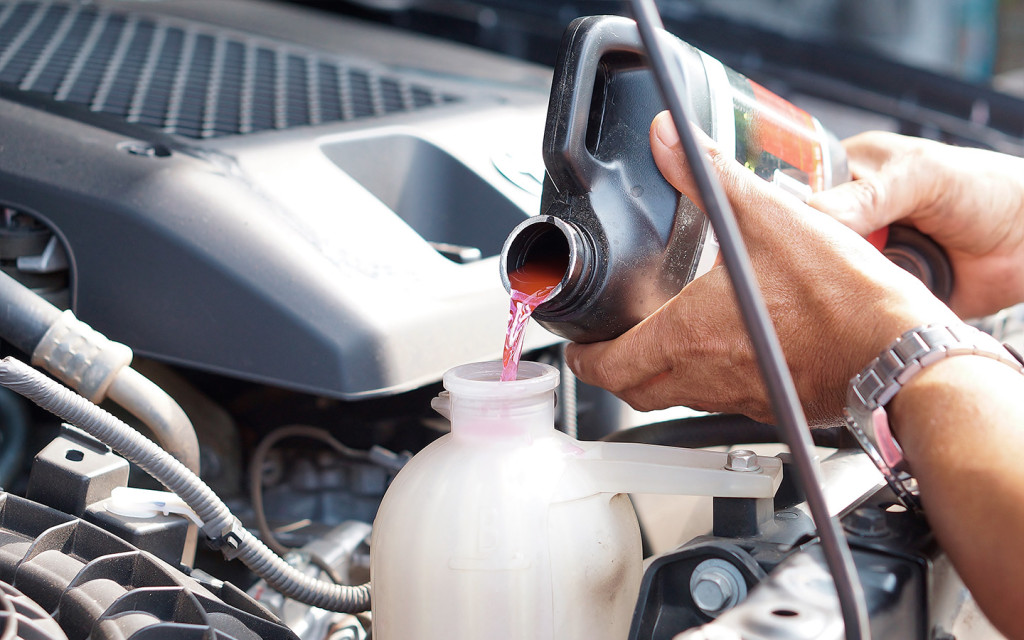

Охлаждающая жидкость (антифриз)

Водяная рубашка

Система каналов для циркуляции антифриза в сильнее всего нагревающихся элементах ДВС: ГБЦ и блоке.

Помпа

Насос, обеспечивающий циркуляцию антифриза в системе охлаждения. Чаще всего помпа приводится от коленвала двигателя, а у некоторых двигателей — от распределительного вала. В конструкции современных ДВС все шире используются электрические помпы. Управляемые электроникой, они включаются по требованию, что позволяет быстрее прогреть остывший двигатель и снизить расход топлива.

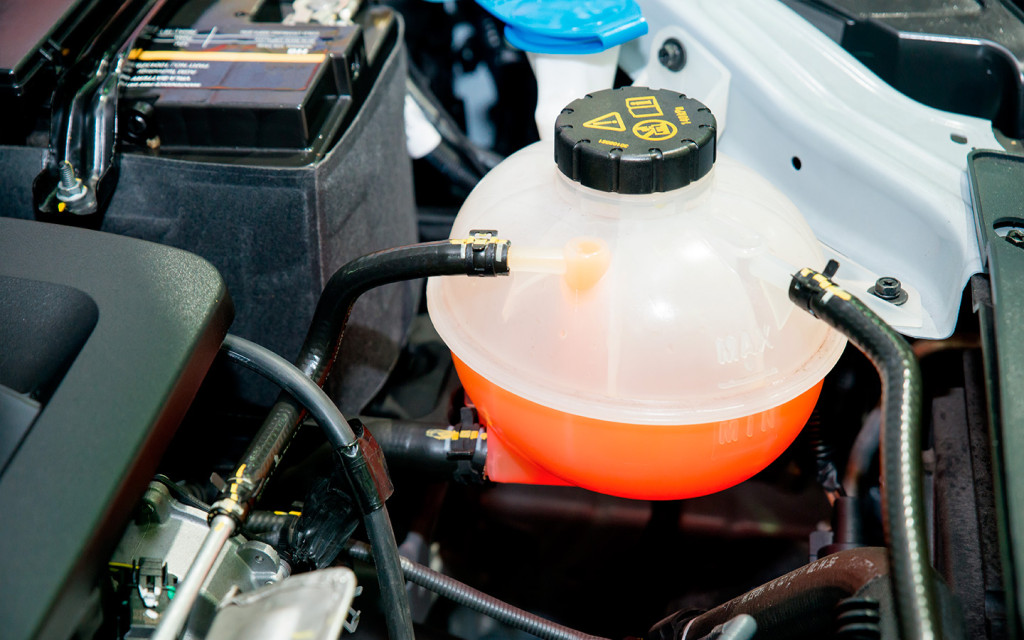

Расширительный бачок

Резервуар, компенсирующий расширение антифриза при нагреве. Изготовленный чаще всего из полупрозрачной пластмассы, расширительный бачок также позволяет контролировать уровень охлаждающей жидкости в системе. Для этого на бачке имеются отметки MIN/MAX.

Как работает система охлаждения двигателя

Пробка расширительного бачка

Крышка, закрывающая горловину для заливки антифриза. Кроме того, при работе помпы пробка позволяет создать в системе охлаждения избыточное давление, которое отодвигает порог кипения антифриза.

Встроенный в пробку клапан при прогретом двигателе позволяет стравить избыточное давление, способное нарушить герметичность системы, а при выключенном ДВС открывается, чтобы не допустить чрезмерного разрежения в системе. В ряде случаев в крышке для этих целей устанавливают два отдельных клапана, выпускной и впускной. Также существуют модели, у которых бачок с обычной пробкой только компенсирует расширение антифриза при нагреве, а за регулировку давления в системе отвечает снабженная клапаном/клапанами пробка основного радиатора.

Патрубки

Система шлангов, связывающих элементы системы охлаждения ДВС.

Термостат

Управляемый термоэлементом клапан, в зависимости от температуры антифриза открывающий или закрывающий ему путь в радиатор охлаждения.

Радиатор

Устройство для отвода избыточного тепла в атмосферу. Конструктивно радиатор представляет собой два бачка, между которыми размещен набор вертикальных трубок из меди или алюминия для циркуляции нагретого антифриза. Для увеличения площади теплоотдачи трубки соединяются тонкими горизонтальными пластинами.

Как работает система охлаждения двигателя

Вентилятор охлаждения радиатора

Предназначен для принудительного охлаждения радиатора в условиях недостаточного естественного обдува. В современных автомобилях используются в основном электрические вентиляторы, которые включаются по требованию и не отбирают постоянно мощность ДВС.

Датчик температуры

Устройство для контроля температуры антифриза и передачи этих данных на приборную панель автомобиля.

Радиатор отопителя

Компактный радиатор, подключенный к выходному патрубку водяной рубашки, устанавливается в салоне и служит для его обогрева.

Неисправности системы охлаждения

Компоненты жидкостной системы охлаждения ДВС достаточно просты, но это не делает их вечными, особенно в условиях постоянного воздействия высоких температур. Какого рода проблемы возникают чаще всего?

Как работает система охлаждения двигателя

Уход за системой охлаждения

Поддерживать систему охлаждения в форме поможет следование простым правилам:

Источник

Система охлаждения двигателя

Как работает система охлаждения двигателя

Назначение и классификация систем охлаждения
Температура газов в цилиндрах работающего двигателя достигает 1800-2000 градусов. Только часть выделенного при этом тепла преобразуется в полезную работу. Оставшаяся часть отводится в окружающую среду системой охлаждения, системой смазки и наружными поверхностями двигателя.
Чрезмерное повышение температуры двигателя приводит к выгоранию смазки, нарушению нормальных зазоров между его деталями следствием чего является резкое возрастание их износа. Возникает опасность заедания и заклинивания. Перегрев двигателя вызывает уменьшение коэффициента наполнения цилиндров, а в бензиновых двигателях еще и детонационное сгорание рабочей смеси.
Большое снижение температуры работающего двигателя также нежелательно. В переохлажденном двигателе мощность снижается из-за потерь тепла; вязкость смазки увеличивается, что повышает трение; часть горючей смеси конденсируется, смывая смазку со стенок цилиндра, повышая тем самым износ деталей. В результате образования серных и сернистых соединений стенки цилиндров подвергаются коррозии.
Система охлаждения предназначена для поддержания наивыгоднейшего теплового режима. Системы охлаждения подразделяются на воздушные и жидкостные. Воздушные в настоящее время на автомобилях встречаются крайне редко. Системы жидкостного охлаждения могут быть открытыми и закрытыми. Открытые системы – системы, сообщающиеся с окружающей средой через пароотводную трубку. Закрытые системы разобщены от окружающей среды, а поэтому давление охлаждающей жидкости в них выше. Как известно, чем выше давление, тем выше температура закипания жидкости. Поэтому закрытые системы допускают нагрев ОЖ до более высоких температур (до 110-120 градусов).

По способу циркуляции жидкости системы охлаждения могут быть:
— принудительными, в которых циркуляция обеспечивается насосом, расположенным на двигателе;
— термосифонными, в которых циркуляция жидкости происходит за счет разницы плотности жидкости, нагретой деталями двигателя и охлажденной в радиаторе. Во время работы двигателя жидкость в рубашке охлаждения нагревается и поднимается в верхнюю ее часть, откуда через патрубок поступает в верхний бачок радиатора. В радиаторе жидкость отдает теплоту воздуху, плотность ее повышается, она опускается вниз и через нижний бачок вновь возвращается в систему охлаждения.
— комбинированными, в которых наиболее нагретые детали (головки блоков цилиндров) охлаждаются принудительно, а блоки цилиндров – по термосифонному принципу.

Устройство системы охлаждения

Наибольшее распространение в автомобильных ДВС получили закрытые жидкостные системы с принудительной циркуляцией охлаждающей жидкости (ОЖ).

Как работает система охлаждения двигателя

В состав таких систем входят: рубашка охлаждения блока и головки цилиндров, радиатор, насос ОЖ, вентилятор, термостат, патрубки, шланги, расширительный бачок. В систему охлаждения также включается радиатор отопителя.
ОЖ, находящаяся в рубашке охлаждения, нагреваясь за счет тепла, выделяемого в цилиндре двигателя, поступает в радиатор, охлаждается в нем и возвращается в рубашку охлаждения. Принудительная циркуляция жидкости в системе обеспечивается насосом, а усиленное охлаждение ее — за счет интенсивного обдува воздухом радиатора. Степень охлаждения регулируется при помощи термостата и путем автоматического включения или выключения вентилятора. Жидкость в систему охлаждения заливают через горловину радиатора или расширительный бачок. Емкость системы охлаждения легкового автомобиля, в зависимости от объема двигателя – от 6 до 12 литров. Сливают ОЖ через пробки, расположенные обычно в блоке цилиндров и нижнем бачке радиатора.
Радиатор отдает воздуху тепло от ОЖ.

Как работает система охлаждения двигателя

Он состоит из сердцевины, верхнего и нижнего бачков и деталей крепления. Для изготовления радиаторов используются медь, алюминий и сплавы на их основе. В зависимости от конструкции сердцевины радиаторы бывают трубчатые, пластинчатые и сотовые.

Как работает система охлаждения двигателя

Наибольшее распространение получили трубчатые радиаторы. Сердцевина таких радиаторов состоит из вертикальных трубок овального или круглого сечения, проходящих через ряд тонких горизонтальных пластин и припаянных к верхнему и нижнему бачкам радиатора. Наличие пластин улучшает теплоотдачу и повышает жесткость радиатора. Трубки овального (плоского) сечения предпочтительнее круглых, так как поверхность охлаждения их больше; кроме того, в случае замерзания ОЖ в радиаторе плоские трубки не разрываются, а лишь изменяют форму поперечного сечения.
В пластинчатых радиаторах сердцевина устроена так, что охлаждающая жидкость циркулирует в пространстве, образованном каждой парой спаянных между собой по краям пластин. Верхние и нижние концы пластин, кроме того, впаяны в отверстия верхнего и нижнего резервуаров радиатора. Воздух, охлаждающий радиатор, просасывается вентилятором через проходы между спаянными пластинами. Для увеличения поверхности охлаждения пластины обычно выполняют волнистыми. Пластинчатые радиаторы имеют большую охлаждающую поверхность, чем трубчатые, но вследствие ряда недостатков (быстрое загрязнение, большое количество паяных швов, необходимость более тщательного ухода) применяются реже.
В сердцевине сотового радиатора воздух проходит по горизонтальным, круглого сечения трубкам, омываемым снаружи ОЖ. Чтобы сделать возможной спайку концов трубок, края их развальцовывают так, что в сечении они имеют форму правильного шестиугольника. Достоинством сотовых радиаторов является большая, чем в радиаторах других типов, поверхность охлаждения.
В верхний бачок впаяны заливная горловина, закрываемая пробкой, и патрубок для подсоединения гибкого шланга, подводящего ОЖ к радиатору.

Как работает система охлаждения двигателя

Сбоку наливная горловина имеет отверстие для пароотводной трубки. В нижний бачок впаян патрубок отводящего гибкого шланга. Шланги прикреплены к патрубкам стяжными хомутиками. Такое соединение допускает относительное смещение двигателя и радиатора. Горловину герметически закрывает пробка, изолирующая систему охлаждения от окружающей среды. Она состоит из корпуса, парового (выпускного) клапана, воздушного (впускного) клапана и запорной пружины. В случае закипания жидкости в системе охлаждения давление пара в радиаторе возрастает. При превышении определенного значения открывается паровой клапан и пар выходит через пароотводную трубку. После остановки двигателя жидкость охлаждается, пар конденсируется и в системе охлаждения создается разрежение. При этом возникает опасность сдавливания трубок радиатора. Для предотвращения этого явления служит воздушный клапан, который, открываясь, пропускает внутрь радиатора воздух.
Для компенсации изменения объема охлаждающей жидкости вследствие изменения температуры в системе устанавливается расширительный бачок.

Как работает система охлаждения двигателя

В некоторых радиаторах нет заливной горловины, и заполнение системы охлаждающей жидкостью осуществляется через расширительный бачок. В этом случае паровой и воздушный клапаны располагаются в его пробке. Метки, наносимые на расширительном бачке, позволяют контролировать уровень ОЖ в системе охлаждения. Проверка уровня проводится на холодном двигателе.

Как работает система охлаждения двигателя

Как работает система охлаждения двигателя

обеспечивает ее принудительную циркуляцию в системе охлаждения. Насос центробежного типа устанавливается в передней части блока цилиндров и состоит из корпуса, вала с крыльчаткой и сальника. Корпус и крыльчатку насосов отливают из магниевых, алюминиевых сплавов, крыльчатку, кроме того, – из пластмасс. Привод насоса осуществляется ремнем от шкива коленвала двигателя. Под действием центробежной силы, возникающей при вращении крыльчатки, ОЖ из нижнего бачка радиатора поступает к центру корпуса насоса и отбрасывается к его наружным стенкам. Из отверстия в стенке корпуса насоса ОЖ попадает в отверстие рубашки охлаждения блока цилиндров. Вытеканию ОЖ между корпусом насоса и блоком препятствует прокладка, а в месте выхода вала — сальник.
Для усиления потока воздуха, проходящего через сердцевину радиатора, установлен вентилятор. Его монтируют либо на одном валу с насосом ОЖ, либо отдельно. Он состоит из крыльчатки с лопастями, привернутой к ступице. Для улучшения обдува воздухом двигателя и радиатора на последнем может быть установлен направляющих кожух. Привод вентилятора может осуществляться несколькими способами. Самый простой – механический, когда вентилятор жестко закрепляется на одной оси с насосом ОЖ. В этом случае вентилятор постоянно включен, что приводит к излишнему расходу мощности двигателя. Кроме того, вентилятор работает даже в неоптимальных режимах, например, сразу после запуска двигателя. Поэтому в современных двигателях такое подключение не используется, а вентилятор соединяется с приводом через муфту. Конструкция муфты может быть различной – электромагнитная, фрикционная, гидравлическая, вязкостная (вискомуфта), но все они обеспечивают автоматическое включение вентилятора при достижении определенной температуры ОЖ. Такое включение обеспечивает температурный датчик. Причем использование гидромуфты и вискомуфты делает возможным не только автоматическое включение и выключение вентилятора, но и плавное изменение частоты его вращения в зависимости от температуры.
Вентилятор может приводиться не от коленвала двигателя, а отдельным электродвигателем. Такое подключение используется наиболее часто, так как позволяет довольно просто осуществлять автоматическое регулирование моментов включения и выключения с помощью термисторного датчика (его электрическое сопротивление изменяется в зависимости от нагрева). Если же работой системы охлаждения управляет контроллер двигателя, то появляется возможность изменения и частоты вращения. Кроме того, вентилятор «реагирует» и на режимы движения. Например, он включается на холостом ходу при езде в пробках для предотвращения перегрева и выключается при загородной езде на высокой скорости, когда естественного обдува радиатора вполне достаточно для его охлаждения.

В период пуска двигателя для уменьшения износа необходимо быстрее прогреть его до рабочей температуры и при дальнейшей эксплуатации поддерживать эту температуру. Для ускорения прогрева двигателя и поддержания оптимальной его температуры служит термостат.

Как работает система охлаждения двигателя

Термостат устанавливают в рубашке охлаждения головки цилиндров на пути циркуляции жидкости из рубашки в верхний бачок радиатора. В системах охлаждения используются термостаты с жидкостным и с твердым наполнитетелем.
Термостат с жидкостным наполнителем состоит из корпуса, гофрированного латунного цилиндра, штока и двойного клапана. Внутри гофрированного латунного цилиндра налита жидкость, температура кипения которой 70-75 градусов. Когда двигатель не прогрет, клапан термостата закрыт и циркуляция происходит по малому кругу: насос ОЖ — рубашка охлаждения — термостат — насос.
Термостат с твердым наполнителем состоит из корпуса, внутри которого помещен медный баллон, заполняемый массой, состоящей из медного порошка, смешанного с церезином. Баллон сверху закрыт крышкой. Между баллоном и крышкой расположена диафрагма, сверху которой установлен шток, воздействующий на клапан. В непрогретом двигателе масса в баллоне находится в твердом состоянии, и клапан термостата закрыт под действием пружины. При прогреве двигателя масса в баллоне начинает плавиться, объем ее увеличивается и она давит на диафрагму и шток, открывая клапан.

Как работает система охлаждения двигателя

Как работает система охлаждения двигателя

Контроль температуры ОЖ осуществляется по указателю температуры и при помощи сигнальной лампы перегрева двигателя на щитке приборов. Управление сигнальной лампой и указателем осуществляют датчики, ввернутые в верхний бачок радиатора и в рубашку охлаждения головки цилиндров.

Как работает система охлаждения двигателя

В качестве теплоносителя может применяться вода (в устаревших конструкциях двигателей) или антифриз. Качество ОЖ, применяемой для системы охлаждения двигателя, имеет не меньшее значение для долговечности и надежности его работы, чем качество топлива и смазочных материалов.
Антифризы — охлаждающие жидкости для системы охлаждения автомобиля, не замерзающие при отрицательной температуре. Даже если температура внешней среды будет ниже минимальной рабочей температуры антифриза, он превратится не в лед, а в рыхлую массу. При дальнейшем понижении температуры эта масса затвердеет, не увеличившись в объеме и не повредив при этом двигатель. Основа антифризов — водный раствор этиленгликоля или пропиленгликоля. Пропиленгликолевая основа применяется реже. Ее главное отличие – безвредность для человека и окружающей среды, но и более высокая цена при тех же потребительских качествах. Этиленгликоль агрессивен к материалам двигателя, поэтому в него добавляют присадки. Всего их может быть до полутора десятков – противокоррозионных, антивспенивающих, стабилизирующих. Именно комплектом присадок и определяется качество и область применения антифриза. По типу присадок все антифризы делятся на три большие группы: неорганические, органические и гибридные.
Неорганические (или силикатные) – наиболее «древние» жидкости, в которых в качестве ингибиторов коррозии применяются силикаты, фосфаты, бораты, нитриты, амины, нитраты и их комбинации. К этой группе антифризов относится и широко распространенный у нас Тосол (хотя многие ошибочно считают его особым типом ОЖ). Главный их недостаток – малый срок службы из-за быстрого разрушения присадок. Пришедшие в негодность компоненты присадок образуют отложения в системе охлаждения, ухудшая теплообмен. Также возможно образование силикатных гелей (сгустков) в ОЖ.
В наиболее современных органических (или карбоксилатных) антифризах используются присадки на основе солей карбоновых кислот. Такие антифризы, во-первых, образуют значительно более тонкую защитную пленку на поверхностях системы охлаждения, а во-вторых, ингибиторы действуют только в местах появления коррозии. Следовательно, присадки расходуются намного медленнее, тем самым существенно повышая срок службы антифриза.
Промежуточное положение между органическими и неорганическими антифризами занимают гибридные. Их пакет присадок в основном включает соли карбоновых кислот, но и небольшую долю силикатов или фосфатов.
Антифризы выпускаются либо в виде концентратов, либо в виде готовых к применению жидкостей. Концентрат перед применением нужно разбавить дистиллированной водой. Пропорция определяется необходимой минимальной температурой замерзания антифриза. Основа антифризов бесцветна, поэтому производители окрашивают их в разные цвета с помощью красителей. Это делается для облегчения контроля уровня антифриза и предупреждения о токсичности жидкостей. Совпадение цвета не всегда является свидетельством совместимости антифризов.
В современных двигателях система охлаждения двигателя может использоваться для охлаждения отработавших газов в системе их рециркуляции (EGR), охлаждения масла в автоматической коробке передач, охлаждения турбокомпрессора. Некоторые двигатели с непосредственным впрыском топлива и турбонаддувом имеют двухконтурную систему охлаждения. Один контур предназначен для охлаждения головки блока цилиндров, другой – блока цилиндров. В контуре, охлаждающем ГБЦ, поддерживается температура на 15-20 градусов ниже. Это позволяет улучшить наполнение камер сгорания и процесс смесеобразования, а также снизить риск возникновения детонации. Циркуляция жидкости в каждом из контуров регулируется отдельным термостатом.

Основные неисправности системы охлаждения

Внешними признаками неисправностей системы охлаждения является перегрев или переохлаждение двигателя. Перегрев двигателя возможен в результате следующих причин: недостаточное количество ОЖ, слабое натяжение или обрыв ремня насоса ОЖ, невключение муфты или электродвигателя вентилятора, заедание термостата в закрытом положении, отложение большого количества накипи, сильное загрязнение наружной поверхности радиатора, неисправность выпускного (парового) клапана пробки радиатора или расширительного бачка, неисправность насоса ОЖ.
Заедание термостата в закрытом положении прекращает циркуляцию жидкости через радиатор. В этом случае двигатель перегревается, а радиатор остается холодным. Недостаточное количество ОЖ возможно в случае ее утечки или выкипания. Если уровень ОЖ понизился в результате выкипания – следует долить дистиллированной воды, если жидкость вытекла – доливается антифриз. Открывать пробку радиатора или расширительного бачка можно только когда ОЖ достаточно остынет (10-15 минут после остановки двигателя). В противном случае находящаяся под давлением ОЖ может выплеснуться и причинить ожоги. Вытекание жидкости происходит через неплотности в соединениях патрубков, трещин в радиаторе, расширительном бачке и рубашке охлаждения, при повреждении сальника насоса ОЖ, пробки радиатора или повреждении прокладки головки блока цилиндров. При эксплуатации автомобиля необходимо следить не только за уровнем, но и за состоянием антифриза. Если его цвет становится рыже-бурым, значит, детали системы уже коррозируют. Такой антифриз подлежит немедленной замене.
Переохлаждение двигателя может происходить из-за заедания термостата в открытом положении, а также при отсутствии утеплительных чехлов в зимнее время. Если закрытая система охлаждения негерметична, то повышенное давление в ней не создается и двигатель не прогревается до рабочей температуры. А раз двигатель не прогревается, ЭБУ постоянно обогащает смесь. Таким образом, негерметичная система охлаждения увеличивает расход топлива. Систематическая работа двигателя на обогащенной смеси приводит к разжижению масла, увеличению нагарообразования, быстрому выходу из строя каталитического нейтрализатора.

Если у вас в дороге возникла неисправность, в результате которой уровень охлаждающей жидкости упал ниже допустимого, не расстраивайтесь. Долить можно любой антифриз или воду. Система охлаждения от этого хуже работать не станет. Кстати, не все современные автолюбители знают, что воду нужно заливать мягкую – она не образует накипи. Самая мягкая вода достается нам с неба в виде дождя или снега. А грунтовые воды из родников, колодцев и артезианских скважин категорически не рекомендуются для доливки в систему охлаждения – они образуют очень много накипи. Смягчить воду можно кипячением в течение 20-30 минут с последующим отстаиванием и фильтрованием. Жесткость воды в бытовых условиях легко оценить по пенообразованию при намыливании рук мылом: в мягкой воде пена устойчивая, а в жесткой пена быстро гаснет, и на руках остается сальный осадок. Как только экстренная ситуация, вынудившая вас долить «не ту» жидкость, минует, «коктейль» нужно слить, систему охлаждения промыть и залить «правильный» антифриз.
Выбор начинаем с бренда – известный вас не подведет. Далее находим обозначение класса антифриза. Вот здесь чаще всего возникают затруднения. Попробуем прояснить ситуацию. Основой любого антифриза является водный раствор этиленгликоля, который не расширяется при замерзании и не образует твердой сплошной массы. Но этиленгликоль коррозионно агрессивен к металлам. Для защиты деталей системы охлаждения от коррозии применяется три вида присадок: на основе силикатов, на основе солей органических кислот и смешанные (гибридные) добавки к антифризам. Первый рецепт – самый древний. Яркий пример – наш «Тосол», который лукавая реклама иногда позиционирует как антифриз, идеально подходящий для отечественных автомобилей. Выпадение силикатов в осадок приводит к закупориванию тонких трубок радиатора. Поэтому этот вариант покупки даже не рассматриваем. В англоязычном варианте такие антифризы называются: Conventional coolants, IAT (Inorganic Acid Technology) или Тraditional coolants.
Гибридные антифризы включают соли карбоновых кислот и небольшое количество силикатов или фосфатов. И хотя этот рецепт тоже свое отживает, но в течение трех лет эксплуатации обеспечивает достаточно приличную защиту от коррозии. Маркируются они: Нybrid coolants, HOAT (Hybrid Organic Acid Technology) или TL 774-C (G-11).
Более современные – карбоксилатные антифризы. В их составе отсутствуют неорганические присадки. Срок их службы – не менее 5 лет. Обозначаются надписями или символами: Carboxilate coolants, OAT (Organic Acid Technology, TL 774-F (G12+).
Несколько лет назад (в 2008 году) появился еще один вид антифриза, который в английском варианте обозначают Lobrid coolants, SOAT coolants или TL 774-G (G 12++). По составу они аналогичны карбоксилатным, но в них присутствует небольшое количество силикатов. Считается, что такой антифриз можно безболезненно смешивать с любым другим классом охлаждающих жидкостей.
Некоторые производители указывают на этикетке состав присадок, что также позволяет идентифицировать тип антифриза. Отсутствие аминов, боратов, нитритов, силикатов и фосфатов говорит о том, что антифриз – карбоксилатный. Гибридные также не должны содержать ничего из этого списка, кроме силикатов, но их количество не должно превышать 500 мг/л.
Хорошим признаком, подтверждающим несомненное качество антифриза, является надпись об одобрении автопроизводителей с номерами допусков. Такие допуска выдаются только после длительных испытаний жидкости на автомобилях указанной марки. Правдивость надписи на этикетке можно легко проверить, зайдя на официальный сайт автопроизводителя.
А вот заявления типа «Соответствует спецификациям…» или «Отвечает требованиям…» — не более, чем обещания изготовителя антифриза, но не гарантия качества. Особенно это касается маркировок G11, G12+, G12++. Она введена концерном WV только для одобренных им жидкостей. Но так как у нас такие обозначения получили большое распространение, то некоторые производители указывают их на этикетках, не имея на это полного права. То есть, антифриз может оказаться и хорошим, а может и не очень – рулетка. Больше доверия в таких случаях заслуживают известные марки, о чем уже упоминалось выше.
Надпись «Совместим со всеми…» лишь подтверждает то, о чем говорилось в начале статьи. Если по каким-то параметрам антифриз не подходит вашему двигателю, то его можно безболезненно использовать только для доливки.
Антифриз может продаваться в виде концентрата или уже готовым для заливки. Что выбрать – зависит от климата той местности, где вы проживаете, и вашего желания возиться с машиной. Например, если зимы теплые, к чему заливать 40 – градусный состав? Лучше купить концентрат и разбавить его дистиллированной водой до нужной консистенции (пропорции для разных температур указаны на этикетке).
И последнее – цвет антифриза. Это свойство не играет абсолютно никакой роли. Сама по себе жидкость бесцветна и производитель при желании может раскрасить ее во все цвета радуги. А устойчивое заблуждение, что G11, G12+ или G12++ можно идентифицировать по одному лишь цвету, исходит от непрофессиональных реализаторов.

Источник

Как работает система охлаждения двигателя?

Как работает система охлаждения двигателя

Наряду с мощностью двигатели внутреннего сгорания выделяют значительное тепло. Они выделяют столько тепла, что, если оно не будет надлежащим образом отведено, это может привести к повреждению двигателя без возможности ремонта. Чтобы решить эту проблему, каждый двигатель имеет систему охлаждения.

В то время как в старых машинах использовались двигатели с воздушным охлаждением, практически каждый современный автомобиль использует жидкостное охлаждение для рассеивания тепла, создаваемого сгоранием бензина, и трением движущихся частей.

Как работает система охлаждения двигателя?

Компоненты системы охлаждения включают в себя радиатор, один или несколько вентиляторов, шланги, водяной насос и термостат, а также переливной резервуар. Охлаждающая жидкость представляет собой смесь воды и антифриза, которая не только предотвращает замерзание жидкости, как следует из ее названия, но и содержит химические вещества для уменьшения коррозии и накопления накипи. В некоторых юрисдикциях, таких как Британская Колумбия, требуется, чтобы антифриз включал добавку с горьким вкусом.

Как работает система охлаждения двигателя

Для выполнения своей работы охлаждающая жидкость движется непрерывным циклом и проталкивается водяным насосом через двигатель. Двигатель содержит внутренние полые конструкции, называемые водяными рубашками. Через них протекает охлаждающая жидкость, поглощая его избыточное тепло. Затем она проходит через шланги к радиатору и там остывает. Оттуда антифриз возвращается в двигатель, где заменяет горячую охлаждающую жидкость, чтобы повторить процесс.

При этом радиатор охлаждает горячую жидкость, используя более холодный воздух, который поступает через решетку автомобиля. Хладагент течет через узкие трубки внутри радара, чтобы тепло могло рассеиваться как можно быстрее. Если через решетку не поступает достаточное количество воздуха, например, когда автомобиль работает на холостом ходу, вентилятор позади радиатора пропускает через него воздух.

Но хотя двигатель не должен быть горячим, также он не может быть слишком холодным. Хотя диапазон для работы мотора варьируется в зависимости от модели, минимальная температура обычно составляет от 85 C до 95 C.

Вентиляторы радиатора

Еще один важный элемент системы охлаждения. Они стоят на стороне, около двигателя, внутри металлического или пластикового корпуса, предназначенного для защиты пальцев и выпрямления потока воздуха в системе. Эти вентиляторы нужны для создания потока воздуха, проходящего через радиатор, пока автомобиль медленно едет или останавливается при работающем двигателе.

Как работает система охлаждения двигателя

В старых системах вентилятор был подключен к передней части водяного насоса и вращался, когда двигатель работал, потому что он приводился в движение ремнем вентилятора вместо электрического двигателя. В этих случаях, если водитель заметит, что двигатель начинает сильно нагреваться при остановке и начинает движение, водитель может включить автомобиль в нейтральное положение и завести двигатель, чтобы заставить вентилятор вращаться быстрее, что поможет охладить двигатель.

Электрические вентиляторы контролируются внутренней программой и компьютером. Датчик температуры показывает температуру мотора и отправляет данные на главный процессор. После этого система определяет, стоит ли включить вентилятор, и активирует его реле, если двигателю необходим дополнительный поток воздуха.

Как узнать количество антифриза в охладительной системе?

Проверить, достаточно ли охлаждающей жидкости, легко. Найдите пластиковый резервуар в отсеке двигателя и проверьте уровень жидкости по линиям, отмеченным сбоку. На старых автомобилях вы должны снять крышку давления в верхней части радиатора. Кстати это может быть опасно, если система охлаждения перегрета, так как охлаждающая жидкость с кипящей температурой может взорваться, как гейзер.

Как работает система охлаждения двигателя

Примечание: ингибиторы ржавчины охлаждающей жидкости со временем выходят из строя, и вы должны промыть систему и наполнить ее свежим антифризом в соответствии с графиком технического обслуживания.

Рекомендации по замене охлаждающей смеси

Можно ли смешивать различные антифризы?

Как работает система охлаждения двигателя

Смешивание зеленого с любым другим антифризом может вызвать химические реакции, приводящие к накоплению осадка, который может ограничить поток охлаждающей жидкости, а это приведет к перегреванию двигателя. При этом старые двигатели, которые все еще используют большое количество латуни в конструкции радиатора и сердечника нагревателя, выигрывают от использования зеленой охлаждающей жидкости, в то время как более новым автомобилям с достаточным количеством алюминиевых деталей требуется защита от коррозии, присутствующая в смесях OAT или HOAT.

Источник

Система охлаждения двигателя

Как работает система охлаждения двигателяОбучающая статья про автомобильную систему охлаждения двигателя. В статье представлена схема системы охлаждения двигателя ВАЗ, а также описан принцип её работы и дано видео.

Система охлаждения двигателей стандартного типа охлаждает его нагреваемые детали. В системах современных автомобилей она выполняет и другие функции:

Есть несколько способов охлаждения двигателя, от применения которого зависит тип используемой системы охлаждения. Различают жидкостную, воздушную и комбинированную системы. Жидкостная — отводит от двигателя тепло при помощи потока жидкости, а воздушная — потока воздуха. В комбинированной системе оба этих способа объединены.

Чаще других в автомобилях используется жидкостная система охлаждения. Она равномерно и достаточно эффективно охлаждает детали двигателя и работает с меньшим шумом, чем воздушная. Основываясь на популярности жидкостной системы, именно на её примере и будет рассмотрен принцип действия систем охлаждения двигателя автомобиля в целом.

Схема системы охлаждения двигателя

Для бензинового и дизельного двигателей применяются схожие конструкции систем охлаждения. Их стандартный набор элементов следующий:

Рассмотрим каждый из этих элементов по отдельности:

1. Радиаторы.

2. Вентилятор радиатора. Для повышения эффективности работы радиатора в нём используется вентилятор, который может иметь различный приводной механизм:

Наиболее распространен электрический вид вентиляторов, управление которым осуществляется в достаточно широких пределах.

3. Центробежный насос. При помощи насоса в системе охлаждения обеспечивается циркуляция её жидкости. Центробежный насос может быть оснащен различным типом привода, например, ременным или же шестеренным. У двигателей с турбонаддувом помимо основного может быть использован дополнительный центробежный насос для более эффективного охлаждения турбокомпрессора и наддувочного воздуха. Для управления работой насосов используется блок управления двигателем.

4. Термостат. При помощи термостата осуществляется регулировка количества жидкости, попадающей в радиатор. Устанавливается термостат в патрубке, ведущем к радиатору от рубашки охлаждения мотора. Благодаря термостату можно управлять температурным режимом системы охлаждения.В автомобилях с мощным двигателем может быть использован термостат несколько иного вида — с электрическим подогревом. Он способен обеспечить регулирование температурного режима жидкости системы в двухступенчатом диапазоне при трех рабочих положениях.

В открытом состоянии такой термостат находится во время максимальной работы двигателя. При этом температура охлаждающей жидкости, проходящей через радиатор, понижается до 90 °С, благодаря чему снижается вероятность детонации двигателя. В остальных двух рабочих положениях термостата (открытое и полуоткрытое) температура жидкости будет поддерживаться на отметке 105 °С.

5. Теплообменник отопителя. Поступающий в теплообменник воздух нагревается для последующего его использования в отопительной системе автомобиля. Для повышения эффективности работы теплообменника его размещают непосредственно на выходе охлаждающей жидкости, прошедшей через двигатель и имеющей высокую температуру.

6. Расширительный бачок. Вследствие изменения температуры охлаждающей жидкости меняется и её объем. Чтобы компенсировать его, в систему охлаждения встраивается расширительный бачок, поддерживающий объем жидкости в системе на одном уровне.

7. Рубашка охлаждения двигателя. В конструкции такая рубашка представляет собой каналы для жидкости, проходящие через головку блока двигателя и блок цилиндров.

8. Система управления. В качестве элементов управления системы охлаждения двигателя в ней могут быть представлены следующие устройства:

Принцип работы системы охлаждения двигателя в действии

Как работает система охлаждения двигателя

Налаженная работа охлаждения обусловлена наличием системы управления. В автомобилях с современными двигателями её действия основаны на математической модели, в которой учтены различные показатели параметров системы:

Система управления, оценивая различные параметры и их влияние на работу системы, компенсирует их влияние регулированием условий работы управляемых элементов.

С помощью центробежного насоса осуществляется принудительная циркуляция охлаждающей жидкости в системе. Проходя через рубашку охлаждения жидкость нагревается, а попав в радиатор — остывает. Нагревая жидкость, сами детали двигателя остывают. В рубашке охлаждения жидкость может циркулировать как в продольном (по линии цилиндров), так и в поперечном направлении (от одного коллектора к другому).

От температуры охлаждающей жидкости зависит круг ее циркуляции. Во время запуска двигателя он сам и охлаждающая жидкость холодные, и чтобы ускорить его нагрев жидкость направляется на малый круг циркуляции, минуя радиатор. В дальнейшем, при нагревании двигателя, термостат нагревается и меняет свое рабочее положение на полуоткрытое. Вследствие этого охлаждающая жидкость начинает течь через радиатор.

Если встречного потока воздуха радиатора недостаточно для понижения температуры жидкости до требуемого значения, включается вентилятор, образующий дополнительный поток воздуха. Охлажденная жидкость вновь попадает в рубашку охлаждения и цикл повторяется.

Если в автомобиле используется турбонаддув, то он может быть оснащен двухконтурной системой охлаждения. Первый её контур охлаждает сам двигатель, а второй — наддувочный поток воздуха.

Смотрите познавательное видео про принцип работы системы охлаждения двигателя:

Источник

Принцип работы системы охлаждения двигателя

Наибольшее распространение в автомобильных ДВС получили закрытые жидкостные системы с принудительной циркуляцией охлаждающей жидкости (ОЖ).

Радиатор состоит из сердцевины, верхнего и нижнего бачков и деталей крепления. Для изготовления радиаторов используются медь, алюминий и сплавы на их основе. В зависимости от конструкции сердцевины радиаторы бывают трубчатые, пластинчатые и сотовые.

Виды сердцевин радиаторов

Расширительный бачок

Есть несколько способов охлаждения двигателя, от применения которого зависит тип используемой системы охлаждения. Различают жидкостную, воздушную и комбинированную системы. Жидкостная — отводит от двигателя тепло при помощи потока жидкости, а воздушная — потока воздуха. В комбинированной системе оба этих способа объединены.

Чаще других в автомобилях используется жидкостная система охлаждения. Она равномерно и достаточно эффективно охлаждает детали двигателя и работает с меньшим шумом, чем воздушная. Основываясь на популярности жидкостной системы, именно на её примере и будет рассмотрен принцип действия систем охлаждения двигателя автомобиля в целом.

Схема системы охлаждения двигателя

На фотографии схема системы охлаждения двигателя автомобиля ВАЗ 2110 с карбюратором и ВАЗ 2111 с инжектором (оборудование для впрыска топлива).Для бензинового и дизельного двигателей применяются схожие конструкции систем охлаждения. Их стандартный набор элементов следующий:

Рассмотрим каждый из этих элементов по отдельности:

1. Радиаторы.

2. Вентилятор радиатора. Для повышения эффективности работы радиатора в нём используется вентилятор, который может иметь различный приводной механизм:

Наиболее распространен электрический вид вентиляторов, управление которым осуществляется в достаточно широких пределах.

3. Центробежный насос. При помощи насоса в системе охлаждения обеспечивается циркуляция её жидкости. Центробежный насос может быть оснащен различным типом привода, например, ременным или же шестеренным. У двигателей с турбонаддувом помимо основного может быть использован дополнительный центробежный насос для более эффективного охлаждения турбокомпрессора и наддувочного воздуха. Для управления работой насосов используется блок управления двигателем.

4. Термостат. При помощи термостата осуществляется регулировка количества жидкости, попадающей в радиатор. Устанавливается термостат в патрубке, ведущем к радиатору от рубашки охлаждения мотора. Благодаря термостату можно управлять температурным режимом системы охлаждения.

В автомобилях с мощным двигателем может быть использован термостат несколько иного вида — с электрическим подогревом. Он способен обеспечить регулирование температурного режима жидкости системы в двухступенчатом диапазоне при трех рабочих положениях.

В открытом состоянии такой термостат находится во время максимальной работы двигателя. При этом температура охлаждающей жидкости, проходящей через радиатор, понижается до 90 °С, благодаря чему снижается вероятность детонации двигателя. В остальных двух рабочих положениях термостата (открытое и полуоткрытое) температура жидкости будет поддерживаться на отметке 105 °С.

5. Теплообменник отопителя. Поступающий в теплообменник воздух нагревается для последующего его использования в отопительной системе автомобиля. Для повышения эффективности работы теплообменника его размещают непосредственно на выходе охлаждающей жидкости, прошедшей через двигатель и имеющей высокую температуру.

6. Расширительный бачок. Вследствие изменения температуры охлаждающей жидкости меняется и её объем. Чтобы компенсировать его, в систему охлаждения встраивается расширительный бачок, поддерживающий объем жидкости в системе на одном уровне.

7. Рубашка охлаждения двигателя. В конструкции такая рубашка представляет собой каналы для жидкости, проходящие через головку блока двигателя и блок цилиндров.

8. Система управления. В качестве элементов управления системы охлаждения двигателя в ней могут быть представлены следующие устройства:

Принцип работы системы охлаждения двигателя в действии

Налаженная работа охлаждения обусловлена наличием системы управления.

В автомобилях с современными двигателями её действия основаны на математической модели, в которой учтены различные показатели параметров системы:

Система управления, оценивая различные параметры и их влияние на работу системы, компенсирует их влияние регулированием условий работы управляемых элементов.

С помощью центробежного насоса осуществляется принудительная циркуляция охлаждающей жидкости в системе. Проходя через рубашку охлаждения жидкость нагревается, а попав в радиатор — остывает. Нагревая жидкость, сами детали двигателя остывают. В рубашке охлаждения жидкость может циркулировать как в продольном (по линии цилиндров), так и в поперечном направлении (от одного коллектора к другому).

От температуры охлаждающей жидкости зависит круг ее циркуляции. Во время запуска двигателя он сам и охлаждающая жидкость холодные, и чтобы ускорить его нагрев жидкость направляется на малый круг циркуляции, минуя радиатор. В дальнейшем, при нагревании двигателя, термостат нагревается и меняет свое рабочее положение на полуоткрытое. Вследствие этого охлаждающая жидкость начинает течь через радиатор.

Если встречного потока воздуха радиатора недостаточно для понижения температуры жидкости до требуемого значения, включается вентилятор, образующий дополнительный поток воздуха. Охлажденная жидкость вновь попадает в рубашку охлаждения и цикл повторяется.

Если в автомобиле используется турбонаддув, то он может быть оснащен двухконтурной системой охлаждения. Первый её контур охлаждает сам двигатель, а второй — наддувочный поток воздуха.

Смотрите познавательное видео про принцип работы системы охлаждения двигателя.

Виды систем охлаждения

Всего на двигателях внутреннего сгорания используется два типа охлаждения – воздушное и жидкостное.

Воздушная система охлаждения, ее конструкция, недостатки

Устройство воздушной системы охлаждения двигателя

В силу ряда недостатков на автомобильном транспорте воздушная система широкого распространения не получила, хотя конструктивно она значительно проще, чем жидкостная.

Основным ее элементом являются ребра охлаждения на цилиндрах.

Тепло, выделяемое от цилиндров, распространялось на эти ребра, а проходящий через них поток воздуха осуществлял его отвод. Для создания потока дополнительно конструкция системы могла включать турбину – специальную крыльчатку, с приводом от коленчатого вала и рукав, которым создаваемый поток воздуха направлялся на цилиндры. Это вся конструкция воздушной системы.

На автотранспорте воздушная система практически не используется, потому что:

Видео: Система охлаждения двигателя. Устройство и принцип работы

Жидкостная система охлаждения

Достоинством жидкостной системы охлаждения как раз и является возможность поддержания температуры в заданном диапазоне, поэтому она лучше воздушной. Но конструкция этой системы значительно сложнее.

В ее состав входит:

При этом основным рабочим элементом такой системы является специальная жидкость – антифриз, при помощи которой и осуществляется отвод тепла. Раньше вместо него использовалась обычная вода, но из-за низкого температурного порога замерзания и образования накипи от воды постепенно отказались.

1. Рубашка охлаждения

Рубашка охлаждения – специальная система каналов в блоке цилиндров и головке блока, по которой движется жидкость. Если рассматривать все по-простому, то выглядит это так: имеется блок, в который устанавливаются цилиндры, а также основные узлы и механизмы. Поверх этого блока сделана оболочка, а пространство между ними и используется как каналы для движения жидкости. Такая конструкция позволяет жидкости омывать цилиндры, проходить рядом с узлами, установленными в блоке и головке, что обеспечивает отвод тепла от них.

2. Помпа

Так выглядит водяная помпа

В рубашку охлаждения установлена водяная помпа. Она состоит из приводного зубчатого колеса (шкива) и крыльчатки, которая помещается внутрь рубашки, посаженных на одну ось. Привод ее осуществляется от коленчатого вала при помощи ремня.

Именно водяной насос и обеспечивает циркуляцию жидкости по системе. Получая вращение от коленчатого вала, крыльчатка заставляет двигаться жидкость по каналам рубашки.

3. Радиатор

При этом антифриз циркулирует не только по рубашке. Если бы так и было, то жидкости некуда было бы отдавать тепло, то есть двигатель быстро бы перегревался. Чтобы этого не происходило, в конструкцию включен радиатор.

Представляет он собой конструкцию из двух бачков – в один подается жидкость из рубашки, а из второго она возвращается обратно. Эти бачки между собой соединены большим количеством трубок, по которым жидкость перемещается между ними. Чтобы обеспечить лучший теплообмен, радиатор изготавливают из металлов, обладающих высокой теплопроводностью (медь, алюминий, латунь). Также чтобы повысить теплообмен между трубками располагаются специальные ленты, уложенные определенным образом и имеющие большое количество мест контакта с трубками.

Жидкость, проходя через трубки, часть тепла отдает лентам. Проходящий сквозь радиатор воздух отбирает тепло и отводит его в окружающую среду. Для обеспечения хорошего потока воздуха радиатор устанавливают в передней части авто. Радиатор с рубашкой охлаждения соединяется при помощи резиновых патрубков.

Отдельно отметим, что благодаря жидкостной системе удалось обеспечить и отопление салона. Для этого в систему охлаждения включили еще один радиатор, который поместили в салоне. Конструктивно он такой же, как и основной радиатор, но по габаритам меньше. Поток воздуха же для него создается при помощи электромотора с вентилятором.

4. Термостат

Система охлаждения должна обеспечивать максимально быстрый выход силовой установки на оптимальный температурный режим. И чтобы это обеспечить, в конструкцию включен термостат. Чтобы понять, для чего он нужен – немного теории.

Если бы конструкция системы состояла только из рубашки и насоса, то двигатель очень быстро бы перегревался, поскольку жидкость двигалась только по каналам в блоке и отвести тепло ей было бы некуда.

Устройство и принцип работы термостата

Чтобы избежать этого в конструкцию включили радиатор. Но из-за его наличия объем антифриза или тосола увеличивался, к тому же назначение радиатора – отвод тепла, поэтому двигатель очень долго будет выходить на нужную температуру, особенно в зимний период.

Для обеспечения быстрого выхода на необходимую температуру, систему охлаждения разделили на два кольца – малое (задействованы только рубашка охлаждения и насос) и большое (рубашка + насос + радиатор).

Разделением на кольца и занимается термостат. Представляет он собой клапан, который срабатывает от повышения температуры. На разных авто температура его срабатывания отличается, но в целом он работает в диапазоне – 85-95 град. С.

Корпус термостата располагается обычно на блоке цилиндров возле канала, ведущего на радиатор. Пока температура мотора низкая, термостат перекрывает этот канал и жидкость перемещается только по рубашке. По мере повышения температуры этот клапан начинает постепенно открываться, пуская жидкость уже по большому кольцу, с задействованием радиатора. При достижении определенного температурного значения он открывается полностью, и жидкость уже движется только по большому кольцу.

5. Вентилятор, датчики

Принцип работы вентилятора системы охлаждения

Бывает так, что потока воздуха недостаточно, чтобы обеспечить нормальный отвод тепла от радиатора. К примеру, такое случается в пробке, когда двигатель постоянно работает, а вот встречного потока воздуха нет, поскольку авто обездвижено.

Чтобы не дать жидкости перегреться, используется вентилятор, создающий принудительно поток воздуха. Размещается он за основным радиатором и приводится в движение электромотором. Включение же его в работу осуществляется за счет установленного в радиаторе температурного датчика.

Дополнительно в конструкцию входит также температурный датчик, который передает данные о температуре на приборную панель в салоне, поэтому водитель может постоянно контролировать температурный режим мотора и своевременно заметить появление неисправности, из-за чего температура мотора «пошла вверх».

Как работает система охлаждения автомобильного двигателя?

Автомобильный двигатель выделяет много тепла во время движения и должен постоянно охлаждаться, чтобы избежать перегрева и повреждения. Чтобы понять как работает охлаждительная система в машине, необходимо знать все основные ее компоненты.

Из чего состоит охлаждающая система мотора?

Радиатор является наиболее важной частью механизма охлаждения. Охлаждающая смесь, прошедшая через двигатель, прокачивается через трубки радиатора и охлаждается в течение следующего цикла.

Шланги радиатора

Система охлаждения мотора имеет несколько резиновых шлангов, которые перемещают жидкость из одного места в другое. Эти шланги радиатора необходимо заменить, прежде чем они станут хрупкими и треснутыми.

Помпа

Водяной насос прокачивает охлаждающую жидкость через систему. В большинстве двигателей насос оснащен ременным приводом, за исключением некоторых гоночных автомобилей, которые используют электрические водяные насосы.

Термостат

Автомобильный двигатель не всегда поддерживает одинаковую температуру и его запуск в холодную погоду занял бы целую вечность, если бы он оставался при одинаковой температуре. Термостат контролирует поток охлаждающей жидкости через систему охлаждения, а охлаждающая жидкость охлаждает двигатель. Термостат действует как клапан, который контролирует поток охлаждающей жидкости. Внутри находится воскообразное вещество, которое размягчается при определенном температурном пороге, открывая клапан и позволяя охлаждающей жидкости свободно течь.

Электрический вентилятор

Современные автомобили имеют вентилятор для основного или дополнительного охлаждения. Если автомобиль движется медленно, чтобы создать достаточный поток воздуха для охлаждения двигателя, вентилятор всасывает воздух через радиатор.

При этом вентилятор может быть механическим (приводится в движение от вращения двигателя) и создавать силу для перемещения воздуха через радиатор в жарких условиях или во время стоянки автомобиля. Система имеет датчик, который определяет повышение температуры антифриза и дает команду вентилятору работать.

Термо-таймер

Это датчик температуры, который сообщает электровентилятору, когда нужно дуть.

Охлаждающая жидкость

Водяной насос

Этот компонент способствует циркуляции антифриза по всей системе. Чаще всего водяной насос приводится в движение цепью, либо ремнем газораспределительного механизма двигателя), но вместо этого на некоторых автомобилях установлен водяной насос с электронным управлением.

Двигатель

Двигатель имеет несколько внутренних проходов и портов, через которые идет охлаждающая смесьь, поглощая тепло и отводя его. Антифриз выходит из блока цилиндров/головки двигателя через различные шланги, которые переносят охлаждающую жидкость к другим частям системы.

Сердечник нагревателя

Это еще один компонент, имеющий множество мелких ребер, которые рассеивают тепло. Однако это тепло используется для обогрева пассажирского салона (если это необходимо), и поступает в кабину через вентилятор/двигатель вентилятора.

Датчики

Система охлаждения обычно имеет два датчика: датчик температуры антифриза и измеритель уровня охлаждающей жидкости. Датчик температуры контролирует тепло охлаждающей жидкости и обнаруживает перегрев. Измеритель уровня контролирует количество антифриза в системе (если оно падает слишком низко, это может привести к перегреву).

Также система охлаждения также имеет различные трубки, которые помогают переносить охлаждающую жидкость от одного основного компонента к другому с конечной целью поддержания температуры двигателя в безопасном рабочем диапазоне (и предотвращения повреждения двигателя).

Источник

Система охлаждения двигателя

Надежная и безаварийная работа ДВС (двигателя внутреннего сгорания) не может быть осуществлена без системы охлаждения. Ее основные принципы функционирования удобно представить в виде схемы системы охлаждения двигателя. Основное предназначение системы – отвод избыточного тепла от двигателя и предохранение его от перегрева. Дополнительная функция – обогрев автомобиля печкой отопителя салона. Устройство и принцип работы, отображенный на схеме, у разных типов автомобилей примерно одинаковы.

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

Как работает система охлаждения двигателя

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Как работает система охлаждения двигателя

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

Промывка

Промывка системы охлаждения двигателя — процесс, которым очень многие водители нередко пренебрегают, что рано или поздно может вызвать фатальные последствия.

Производить подобные работы рекомендуется одновременно с заменой охлаждающей жидкости. Принимая во внимание модель автомобиля и его марку, делать это необходимо от 1-го раза в календарный год до одного раза в три года.

Признаки того, что пора промывать

Промыть систему охлаждения простой водой невозможно, поскольку в системе концентрируются загрязнения, которые не удаляются даже водой, нагретой до высоких температур.

Накипь удаляется с помощью кислоты, а жиры и органические соединения – исключительно щелочью, заливать же в радиатор одновременно оба состава нельзя, так как они согласно законам химии взаимонейтрализуются. Производители средств для промывки, пытаясь решить эту проблему, создали целый ряд средств, которые условно можно разделить на:

Первые два слишком агрессивны и в чистом виде почти не используются, так как опасны для системы охлаждения и требуют нейтрализации после использования. Реже встречаются двухкомпонентные виды очистителей, содержащие оба раствора — щелочной и кислотный, которые заливаются поочередно.

Наибольшую востребованность имеют нейтральные очистители, не содержащие в своем составе сильных щелочей и кислот. Эти средства обладают разной степенью эффективности и могут использоваться как для профилактики, так и для капитальной промывки охлаждающей системы мотора от сильных загрязнений.

Как работает система охлаждения двигателя

Промывка системы охлаждения

Промывка системы охлаждения

Работы по промывке системы охлаждения просты и доступны: их могут выполнять даже неопытные автовладельцы. Эта операция существенно продлевает моторесурс двигателя и поддерживает его эксплуатационные характеристики на высоком уровне.

Неисправности

Существует ряд наиболее распространенных неисправностей в системе охлаждения двигателя:

Видео — определение неисправностей системы охлаждения в автосервисе

Регулярный уход, своевременная замена охлаждающей жидкости гарантирует длительную эксплуатацию автомобиля в целом.

Источник

Система охлаждения двигателя

Как работает система охлаждения двигателя

Назначение и характеристика

Системой охлаждения называется совокупность устройств, осуществляющих принудительный регулируемый отвод и передачу теплоты от деталей двигателя в окружающую среду.

Система охлаждения предназначена для поддержания оптимального температурного режима, обеспечивающего получение максимальной мощности, высокой экономичности и длительного срока службы двигателя.

При сгорании рабочей смеси температура в цилиндрах двигателя повышается до 2500 °С и в среднем при работе двигателя составляет 800. 900°С. Поэтому детали двигателя сильно нагреваются, и если их не охлаждать, то будут снижаться мощность двигателя, его экономичность, увеличиваться изнашивание деталей и может произойти поломка двигателя.

При чрезмерном охлаждении двигатель также теряет мощность, ухудшается его экономичность и возрастает изнашивание.

Для принудительного и регулируемого отвода теплоты в двигателях автомобилей применяют два типа системы охлаждения (рисунок 1). Тип системы охлаждения определяется теплоносителем (рабочим веществом), используемым для охлаждения двигателя.

Как работает система охлаждения двигателя

Рисунок 1 – Типы систем охлаждения

Применение в двигателях различных систем охлаждения зависит от типа и назначения двигателя, его мощности и класса автомобиля.

Жидкостная система охлаждения

Так, при охлаждении антифризом температура стенок цилиндров на 15. 20°С выше, чем при охлаждении водой. Это ускоряет прогрев двигателя и уменьшает изнашивание цилиндров, но в летнее время может привести к перегреву двигателя.

Это возможно при условии, что с охлаждающей жидкостью уносится в окружающую среду 25. 35 % теплоты, выделяющейся при сгорании топлива в цилиндрах двигателя. При этом в бензиновых двигателях величина отводимой теплоты больше, чем в дизелях.

На рисунке 2 приведена диаграмма распределения теплоты, выделяющейся при сгорании топлива в цилиндрах двигателей автомобилей при жидкостной системе охлаждения.

Как работает система охлаждения двигателя

Рисунок 2 – Диаграмма распределения теплоты

Из диаграммы следует, что в механическую работу преобразуется 20. 35% теплоты, уносится с отработавшими газами 35. 40%, теряется на трение 5 % и уносится с охлаждающей жидкостью 25. 35 % теплоты.

По сравнению с воздушной жидкостная система охлаждения более эффективная, менее шумная, обеспечивает меньшую среднюю температуру деталей двигателя, улучшение наполнения цилиндров горючей смесью и более легкий пуск двигателя при низких температурах, а также использование жидкости для подогрева горючей смеси и отопления салона кузова автомобиля. Однако в системе возможно подтекание охлаждающей жидкости и имеется вероятность переохлаждения двигателя в зимнее время.

В двигателях автомобилей жидкостная система охлаждения получила наиболее широкое распространение.

Воздушная система охлаждения

В воздушной системе охлаждения отвод теплоты от стенок камер сгорания и цилиндров двигателя осуществляется принудительно потоком воздуха, создаваемым мощным вентилятором. Для более интенсивного отвода теплоты от цилиндров и головок цилиндров они выполнены с оребрением. Вентилятор у V-образного двигателя установлен в развале между цилиндрами и приводится клиноременной передачей от шкива коленчатого вала. Двигатель сверху, с передней и задней сторон закрыт кожухами, направляющими потоки воздуха к наиболее нагреваемым частям двигателя. Вентилятор отсасывает воздух из внутреннего пространства, ограниченного развалом цилиндров. Поток воздуха, входящий снаружи в пространство между развалом цилиндров, проходит между ребрами цилиндров и головок и охлаждает их. На режиме максимальной мощности вентилятор потребляет 8 % мощности, развиваемой двигателем.

Интенсивность воздушного охлаждения двигателей существенно зависит от организации направления потока воздуха и расположения вентилятора.

Оптимальным температурным режимом двигателя с воздушным охлаждением считается такой, при котором температура масла в смазочной системе двигателя составляет 70. 110°С на всех режимах работы двигателя. Это возможно при условии, что с охлаждающим воздухом рассеивается в окружающую среду до 35 % теплоты, которая выделяется при сгорании топлива в цилиндрах двигателя.

Воздушная система охлаждения уменьшает время прогрева двигателя, обеспечивает стабильный отвод теплоты от стенок камер сгорания и цилиндров двигателя, более надежна и удобна в эксплуатации, проста в обслуживании, более технологична при заднем расположении двигателя, переохлаждение двигателя маловероятно. Однако воздушная система охлаждения увеличивает габаритные размеры двигателя, создает повышенный шум при работе двигателя, сложнее в производстве и требует применения более качественных горюче-смазочных материалов.

Воздушная система охлаждения имеет ограниченное применение в двигателях.

Конструкция и работа жидкостной системы охлаждения

В двигателях автомобилей применяется закрытая (герметичная) жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости.

Внутренняя полость закрытой системы охлаждения не имеет постоянной связи с окружающей средой, а связь осуществляется через специальные клапаны (при определенном давлении или вакууме), находящиеся в пробках радиатора или расширительного бачка системы. Охлаждающая жидкость в такой системе закипает при 110. 120 °С. Принудительная циркуляция охлаждающей жидкости в системе обеспечивается жидкостным насосом.

Система охлаждения двигателя состоит из рубашки охлаждения головки и блока цилиндров, радиатора, насоса, термостата, вентилятора, расширительного бачка, соединительных трубопроводов и сливных краников. Кроме того, в систему охлаждения входит отопитель салона кузова автомобиля.

Работа системы

Как работает система охлаждения двигателя

При прогретом двигателе дополнительный клапан термостата закрыт, а основной клапан открыт. В этом случае большая часть жидкости из головки блока цилиндров попадает в радиатор, охлаждается в нем и через открытый основной клапан термостата поступает в насос. Меньшая часть жидкости, как и при непрогретом двигателе, циркулирует через обогреватель впускного трубопровода двигателя и отопитель салона кузова. В некотором интервале температур основной и дополнительный клапаны термостата открыты одновременно, и охлаждающая жидкость циркулирует в этом случае по двум направлениям (кругам циркуляции).

Количество циркулирующей жидкости в каждом круге зависит от степени открытия клапанов термостата, чем обеспечивается автоматическое поддержание оптимального температурного режима двигателя. Расширительный бачок 6, заполненный охлаждающей жидкостью, сообщается с атмосферой через резиновый клапан, установленный в пробке 7 бачка. Бачок соединен шлангом с наливной горловиной радиатора, которая имеет пробку 9 с клапанами. Бачок компенсирует изменения объема охлаждающей жидкости, и в системе поддерживается постоянный объем циркулирующей жидкости.

Для слива охлаждающей жидкости из системы охлаждения имеются два сливных отверстия с резьбовыми пробками, одно из которых находится в нижнем бачке радиатора, а другое в блоке цилиндров двигателя. Температура жидкости в системе контролируется указателем, датчик которого установлен в головке блока цилиндров двигателя.

Жидкостный насос

Жидкостный насос обеспечивает принудительную циркуляцию жидкости в системе охлаждения двигателя. На двигателях автомобилей применяют лопастные насосы центробежного типа (рисунок 4).

Как работает система охлаждения двигателя

Рисунок 4 – Жидкостный насос (а) и вентилятор (б) двигателя

Привод насоса и вентилятора осуществляется клиновым ремнем 12 от шкива 13, который установлен на переднем конце коленчатого вала двигателя. С помощью этого ремня также вращается шкив 14 генератора. Нормальную работу насоса и вентилятора обеспечивает правильное натяжение ремня.

Натяжение ремня регулируют путем перемещения генератора в сторону от двигателя (показано на рисунке 4 (а) стрелкой). Насос корпусом 2, отлитым из алюминиевого сплава, крепится к фланцу блока цилиндров в передней части двигателя.

Жидкостный насос с приводом от зубчатого ремня

Рассмотрим устройство насоса, привод которого осуществляется зубчатым ремнем (рисунок 5).

Как работает система охлаждения двигателя

Рисунок 5 – Жидкостный насос двигателя

Вал насоса приводится во вращение через шкив 1 зубчатым ремнем привода распределительного вала от коленчатого вала. При вращении вала жидкость поступает к центру крыльчатки и под действием центробежной силы направляется в рубашку охлаждения двигателя. Насос крепится корпусом к блоку цилиндров двигателя через уплотнительную прокладку.

Термостат

Термостат способствует ускорению прогрева двигателя и регулирует в определенных пределах количество охлаждающей жидкости, проходящей через радиатор. Термостат представляет собой автоматический клапан. В двигателях автомобилей применяют неразборные двухклапанные термостаты с твердым наполнителем.

Как работает система охлаждения двигателя

Рисунок 6 – Термостат

1, 6, 11 – патрубки; 2, 8 – клапаны; 3, 7 – пружины; 4 – баллон; 5 – диафрагма; 9 – шток; 10 – наполнитель

Чувствительный элемент термостата состоит из баллона 4, резиновой диафрагмы 5 и штока 9. Внутри баллона между его стенкой и резиновой диафрагмой находится твердый наполнитель 10 (мелкокристаллический воск), обладающий высоким коэффициентом объемного расширения.

Основной клапан 8 термостата с пружиной 7 начинает открываться при температуре охлаждающей жидкости более 80 °С. При температуре менее 80 °С основной клапан закрывает выход жидкости из радиатора, и она поступает из двигателя в насос, проходя через открытый дополнительный клапан 2 термостата с пружиной 3.

При возрастании температуры охлаждающей жидкости более 80 °С в чувствительном элементе плавится твердый наполнитель, и объем его увеличивается. Вследствие этого шток 9 выходит из баллона 4, и баллон перемещается вверх. Дополнительный клапан 2 при этом начинает закрываться и при температуре более 94 °С перекрывает проход охлаждающей жидкости от двигателя к насосу. Основной клапан 8 в этом случае открывается полностью, и охлаждающая жидкость циркулирует через радиатор.

Расширительный бачок

Расширительный бачок служит для компенсации изменений объема охлаждающей жидкости при колебаниях ее температуры и для контроля количества жидкости в системе охлаждения. Он также содержит некоторый запас охлаждающей жидкости на ее естественную убыль и возможные потери.

На автомобилях применяют полупрозрачные пластмассовые бачки с заливной горловиной, закрываемой пластмассовой пробкой. Через горловину система заполняется охлаждающей жидкостью, а через клапаны, размещенные в пробке, осуществляется связь внутренней полости бачка и системы охлаждения с атмосферой. В пробке расширительных бачков часто имеется один резиновый клапан, срабатывающий при давлении, близком к атмосферному. При сливе охлаждающей жидкости из системы пробку снимают с расширительного бачка. Расширительный бачок размещается в подкапотном пространстве отделения двигателя, где крепится к кузову автомобиля.

Радиаторы автомобилей

Радиатор обеспечивает отвод теплоты охлаждающей жидкости в окружающую среду. На легковых автомобилях применяются трубчато-пластинчатые радиаторы.

Как работает система охлаждения двигателя

Рисунок 7 – Неразборный радиатор (а) и кожух (б) вентилятора двигателя

1 – пробка; 2 – горловина; 3, 4 – бачки; 5 – сердцевина; 6 – патрубок; 7, 8 – клапаны; 9 – кожух; 10 – уплотнитель

Радиатор установлен нижним бачком 4 на кронштейны кузова на двух резиновых опорах, а вверху закреплен двумя болтами через стальные распорки и резиновые втулки. Для направления воздушного потока через радиатор и более эффективной работы вентилятора за радиатором установлен стальной кожух 9 вентилятора (рисунок 7, б), состоящий из двух половин. Обе половины кожуха имеют резиновые уплотнители 10, которые уменьшают проход воздуха к вентилятору помимо радиатора и предохраняют от поломок кожух и радиатор при колебаниях двигателя на резиновых опорах крепления. Радиатор не имеет жалюзи и утепляется в случае необходимости специальным съемным чехлом-утеплителем.

Разборный радиатор

Как работает система охлаждения двигателя

Рисунок 8 – Разборный радиатор (а) и электровентилятор (б) двигателя.

Бачки радиатора пластмассовые. Левый бачок 8 имеет три патрубка, через которые соединяется с расширительным бачком, термостатом и выпускным патрубком головки блока цилиндров. Правый бачок 1 имеет сливную пробку 10, в нем установлен датчик 3 включения вентилятора. К бачкам через резиновые уплотнительные прокладки 4 крепится сердцевина 2 радиатора. Она состоит из двух рядов алюминиевых круглых трубок и алюминиевых пластин с насечками. В части трубок вставлены пластмассовые турбулизаторы в виде штопоров. Двойной ход жидкости через радиатор, насечки на охлаждающих пластинах и турбулизаторы в трубках обеспечивают турбулентное движение жидкости и воздуха, что повышает эффективность охлаждения жидкости в радиаторе.

Вентилятор

Вентилятор увеличивает скорость и количество воздуха, проходящего через радиатор. На двигателях автомобилей устанавливают четырех- и шестилопастные вентиляторы.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
