Как сделать вытяжку на кухне в квартире своими руками

Одним из самых востребованных видов бытовой техники являются кухонные вытяжки. Эти устройства прекрасно очищают воздух на кухне, а также препятствуют распространению запахов в квартире. На рынке представлено множество моделей данного оборудования, но в некоторых случаях приобретение данной техники по каким-либо причинам затруднено или не имеет смысла — из-за особенностей планировки кухни или ограниченности финансовых ресурсов, к примеру. В этой ситуации вполне возможно изготовить вытяжку своими руками — такой подход к решению проблемы поможет сэкономить достаточное количество средств. Разберёмся, как сделать вытяжку самостоятельно.

В принципе, можно самостоятельно изготовить даже многофункциональную вытяжную систему, не уступающую самым совершенным образцам, что представлены на рынке. Но это потребует чрезмерных усилий и затрат, превышающих затраты при покупке готового изделия.

Принцип работы и особенности техники

Существует две разновидности вытяжных систем, различаемых по принципу действия: прямоточные и рециркуляционные. Есть также нечасто встречающиеся комбинированные модели, сочетающие в себе режимы работы как прямоточных, так и рециркуляционных устройств. В прямоточных системах принудительно закачиваемый насосом воздух выводится непосредственно в вентиляцию. Данная система снабжена съёмным жировым фильтром, который по мере загрязнения извлекается, промывается и используется далее. Такие конструкции надёжны, эффективны, долговечны и просты в обслуживании. Ограничителем их применения является расположение вентиляционного отверстия. Если оно расположено слишком далеко от варочной поверхности, над которой обычно монтируют вытяжку, то не всегда есть возможность дотянуть до него воздуховод, да и сам воздуховод слишком приметен, что не всегда нравится.

Как сделать имитацию вытяжки

Рециркуляционные системы, в отличие от прямоточных вытяжек, закачанный воздух выводят не в вентиляцию, а обратно в помещение, предварительно его очистив. Подобное оборудование более компактно и независимо от расположения вентиляционного отверстия. Однако, для полноценной очистки воздуха приходится применять дополнительный угольный фильтр, который доочищает воздух после жирового фильтра и устраняет запахи. При этом угольный фильтр является одноразовым. После того как он отработает определённое время, его приходится полностью заменять.

Варианты кухонной вытяжки

Решая вопрос, как сделать вытяжку на кухне в своём доме, необходимо, прежде всего, определиться с конструкцией этого оборудования, составить схему или чертёж. Изготовить самостоятельно вытяжку с огромным количеством функций затруднительно, но несложные прямоточные купольные системы спроектировать и смонтировать возможно, даже не обладая продвинутыми навыками. Простейшим вариантом является прямоточная вытяжная система пассивного типа. Фактически — это вынесенное к варочной поверхности вентиляционное отверстие. Воздух туда затягивается за счёт естественной тяги и через воздуховод выводится в вентиляцию. Конструкция может быть настенной, угловой или островной.

Как сделать имитацию вытяжки

Более сложным вариантом является прямоточная система с принудительным втягиванием воздуха при помощи вентилятора. При проектировании такой техники необходимо учитывать расположение ближайшего источника электричества в доме. Ну и, конечно же, учитывается местоположение вентиляционного отверстия. При желании можно дополнительно оснастить оборудование подсветкой.

Необходимые материалы и используемые инструменты

Для того чтобы сделать своими руками вытяжку на кухне, потребуются различные инструменты и материалы. Набор требуемого разнится в зависимости от конструкции вытяжной системы или условий монтажа. Тем не менее, можно перечислить ряд комплектующих, которые понадобятся практически в любом случае:

Как сделать имитацию вытяжки

Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона

Одним из реальных вариантов изготовления кухонной вытяжки своими руками в своём доме является конструкция из гипсокартона. Для этого лучше всего использовать влагостойкий гипсокартон. Предварительно необходимо промерять все размеры — высоту размещения короба вытяжки по нижнему краю, расстояние до вентиляционного отверстия и до электрической розетки, трассу, по которой пройдёт воздуховод и т.д.

Как сделать имитацию вытяжки

На основании этих измерений и руководствуясь собственными представлениями о внешнем виде системы можно составить её проект — в виде общего эскиза или чертежа. Если предполагается изготовление активного устройства, нужно будет подобрать электродвигатель. Более мощные модели обеспечивают хорошую производительность, но при этом ощутимо шумят. Для подсветки, если предполагается её установка, применяют светодиодные или галогенные лампы. Жировой фильтр лучше приобрести в готовом виде, они свободно продаются. Устройство может запитываться от обычного шнура питания с вилкой или от скрытой проводки — выбор варианта зависит от конкретных условий и личных предпочтений.

Глубина и ширина нижней части вытяжной системы для максимальной эффективности её работы должна примерно совпадать с размерами варочной поверхности. Далее придётся рассчитать размеры прочих отдельных элементов конструкции, после чего нужно подготовить список необходимых материалов и инструментов.

Воздуховоды из гофрированного алюминия недороги, их легко монтировать, но при этом они быстро обрастают пылью и жиром, которые непросто убрать с гофрированной поверхности. Пластиковые воздуховоды удобно очищать от грязи из-за гладкой поверхности, а кроме того, они уменьшают шумность работающего оборудования.

Как сделать имитацию вытяжки

Пошаговая инструкция изготовления вытяжки из гипсокартона

Когда будут выполнены указанные выше предварительные работы, подготовлены все необходимые компоненты, а также инструменты, можно приступать к изготовлению вытяжной системы. Перечислим пошагово этапы изготовления и монтажа оборудования.

Как сделать имитацию вытяжки

Изготовление кухонной вытяжки своими руками из фанеры

Вместо гипсокартонной обшивки можно использовать фанерную. Такая обшивка более прочная, она лучше подходит к изготовлению активных устройств с достаточно мощными электродвигателями. Фанеру можно использовать таким же образом, как описано выше. Но есть ещё один вариант применения — использовать основание старой вытяжки или приобрести какую-нибудь дешёвую модель для того, чтобы использовать её основание. Это не самый простой вариант, чтобы сделать такую конструкцию самому, понадобятся довольно продвинутые навыки работы. От старой модели используется блок с фильтром и электродвигателем. Разберёмся, как сделать эту вытяжку своими руками.

Как сделать имитацию вытяжки

Процесс изготовления вытяжки

Купол самодельной вытяжки из фанеры собирается отдельно. Базой служат компоненты от устройства заводского изготовления. Из фанеры или деревянных планок изготавливаются элементы каркаса, из этих элементов собирается каркас. Кроме того, вырезаются элементы обшивки из фанерных листов, ими оклеивается каркас. Для лучшего протекания процесса склеивания рекомендуется на время фиксировать обшивку на каркасе струбцинами с мягкими захватами. Склеенная самодельная конструкция шлифуется, её внешний вид доводится до желаемого состояния. Далее она устанавливается на своё место в процессе общего монтажа вытяжной системы.

Как установить кухонную вытяжку своими руками

Кроме знания, как делать вытяжку, необходимо придерживаться некоторых правил при монтаже данной системы в квартире. Это касается высоты её установки, подключения данной техники к электросети и некоторых других моментов. При правильном монтаже устройство работает с максимальной эффективностью и служит дольше.

Подключение к электричеству

Чаще всего оборудование подключается к электропитанию через обычную электрическую розетку. На этапе проектирования оборудования необходимо озаботиться подбором шнура питания соответствующей длины, чтобы он доставал до нужной розетки. Некоторые предпочитают скрытое подключение, без видимых проводов. В этом случае проводку подводят непосредственно к оборудованию. Иногда такой подход связан с тем, что система слишком мощная, существующая проводка её не тянет и приходится подводить питание отдельно.

Как сделать имитацию вытяжки

В некоторых случаях имеет смысл устроить вывод воздуха не в вентиляционную систему, а во внешнюю среду. Для этого пробивают отверстие во внешней стене помещения. К такому отверстию и подводится воздуховод.

На какую высоту установить корпус вытяжки

Высота установки вытяжной системы по её нижнему краю очень важна. Слишком высоко установленное устройство будет работать менее эффективно. Если установить слишком низко, неудобно будет пользоваться варочной поверхностью, да и оборудование при этом значительно быстрее изнашивается. К тому же, чрезмерно низкое расположение устройства может привести к перегреву и даже к воспламенению скопившегося на фильтре жира. Это как минимум приведёт к распространению неприятных запахов, но может закончиться выходом из строя техники или даже пожаром. Рекомендованная высота установки оборудования над электроплитой или индукционной плитой составляет 55–70 см, для газовой варочной поверхности этот параметр составляет 65–80 см.

Монтаж встроенной вытяжки

Устройства такого типа делают, если над варочной поверхностью имеется шкафчик. Иногда шкафчик специально там вешают, чтобы в него поместить вытяжку. Такой тип оборудования имеет свои плюсы, в частности, не нужно заботиться о внешней отделке встроенного оборудования, т.к. настенный шкаф всё прикрывает. При проектировании встроенной системы её размерность ограничивается размерами шкафа. В процессе монтажа разметка производится по этому шкафчику. Чаще всего монтируют систему внутри шкафа и только после этого шкаф подвешивают на стену. В некоторых случаях удобнее вести монтаж в уже установленном шкафе.

Как сделать имитацию вытяжки

В заключение можно отметить, что сделать вытяжку для кухни своими руками вполне реально, особенно если это будет простая прямоточная система без электродвигателя и подсветки. Такое устройство несложно в изготовлении и при этом оно будет достаточно эффективно справляться с удалением неприятных запахов и разного рода загрязняющих воздух веществ с кухни, а также с повышенной влажностью.

Источник

Самодельная кухонная вытяжка

Как сделать имитацию вытяжки

В этой статье вы сможете узнать о том, как самостоятельно сделать вытяжку для кухни в несколько не самых сложных этапов.

Материалы и инструменты, использованные автором для создания кухонной вытяжки:
-тонкая мебельная фанера толщиной 4 мм
— деревянные бруски с квадратным, прямоугольным и круглым сечением
-багетная и угловая планки
-декоративная деревянная решетка
-клей ПВА
-шпатлевка и грунтовка для дерева
-серпянка строительная
-саморезы
-затирка и плиточный клей
-краска матовая белого цвета
-лобзик электрический
-ножовка
-шуруповерт
-сверла для дерева
-различная наждачная бумага
-струбцины столярные
-кисти и малярный валик
-рулетка
-карандаш
-картон
-большой стальной угольник
-степлер строительный
-отвертка крестовая
-нож

Подробное описание изготовления кухонной вытяжки:

Автор столкнулся со следующей проблемой: при заказе нового кухонного гарнитура место под вытяжку было рассчитано непропорционально ей. Можно было бы купить новую вытяжку, но в основном они все имеют стандартизированные размеры и получались либо чуть больше, либо чуть меньше, чем нужно. Но самый большой минус в том, что даже если найти вытяжку нужного размера, то не факт, что она будет гармонично смотреться с остальным кухонным гарнитуром.

Поэтому было решено изготовить вытяжку на кухню самостоятельно. Таким образом, решив сразу и проблему с нестандартным размером и дизайном вытяжки для новой кухни.

В качестве основных компонентов для деталей самодельной кухонной вытяжки была использована вытяжка чешского производства. Ее корпус имеет форму пирамиды и неказистый дизайн, поэтому было решено изготовить для нее новый корпус.

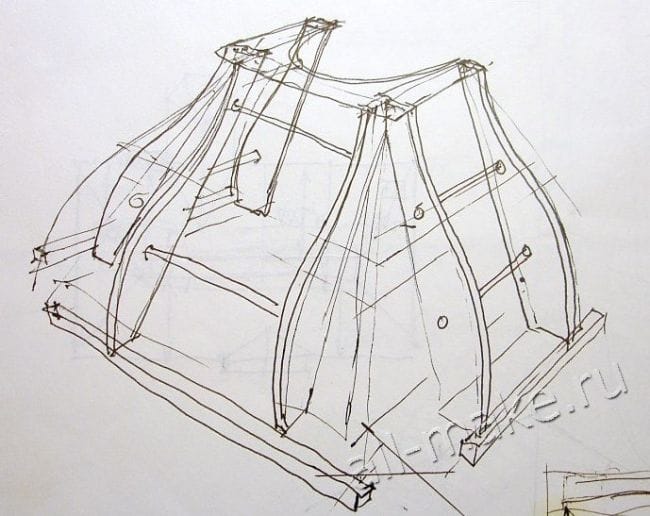

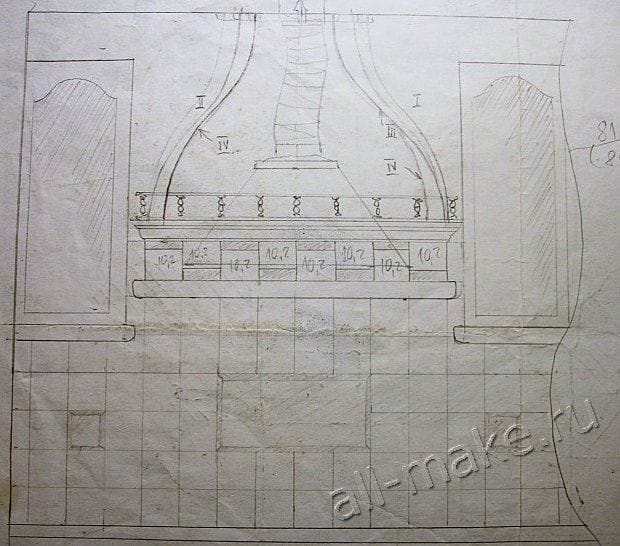

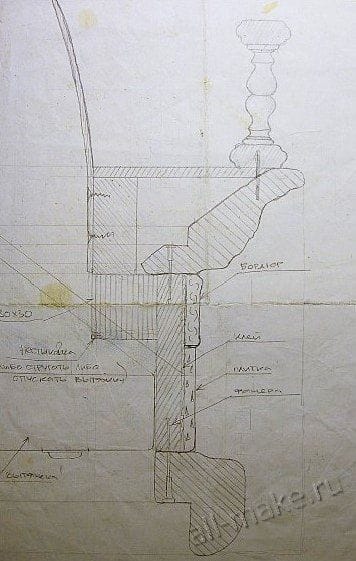

Шаг первый: создание эскизов.

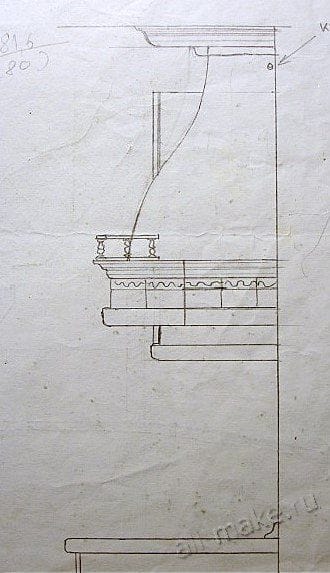

Перед созданием корпуса для новой вытяжки, автор сделал несколько набросков эскизов того, как она должна будет выглядеть.

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

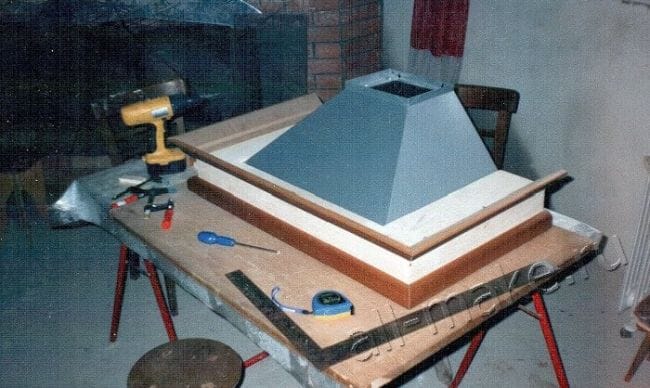

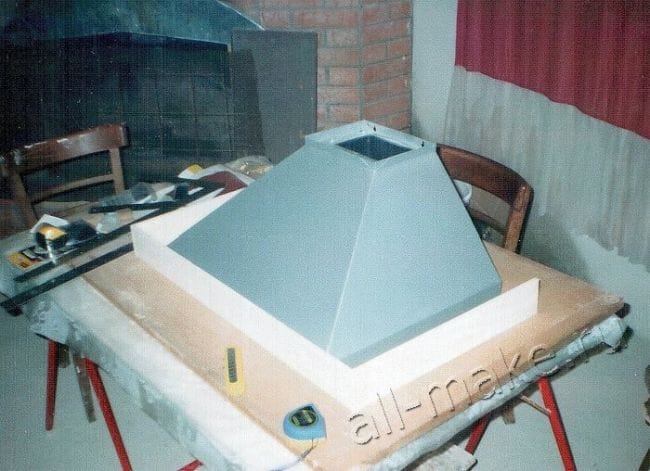

Шаг второй: основа для вытяжки.

Когда все основные технологические решения для создания и сборки новой кухонной вытяжки были найдены, автор сразу же перешел к работе над ней. Из-за того, что приходилось работать в обычных условиях, а не в мастерской, где можно было бы использовать различные специальные станки и оборудование, работа шла довольно долго и кропотливо.

Для начала была собрана основа для вытяжки, ее портал.

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

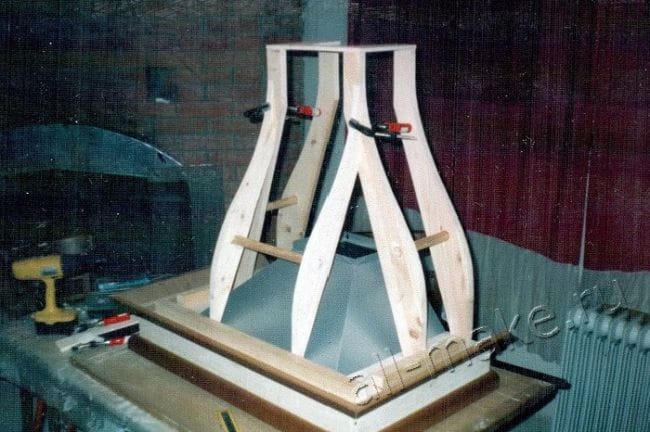

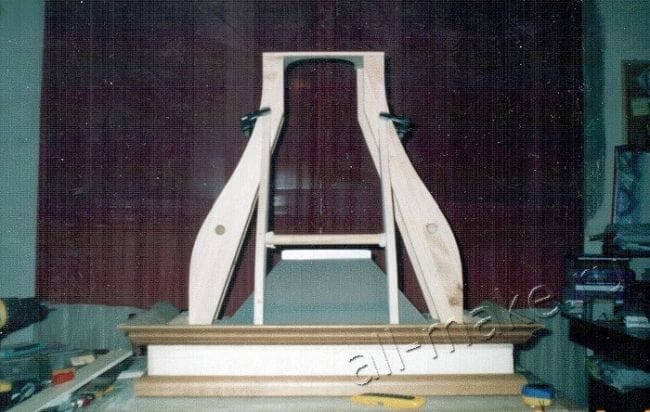

Шаг третий: создание каркаса вытяжки.

Для того чтобы придать вытяжке форму необычного дизайна, который задумал автор, он изготовил столярный каркас согласно ранее приведенным эскизам.

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

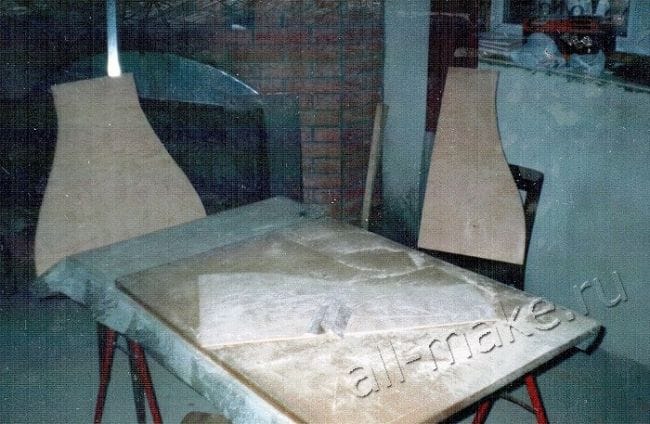

Шаг четвертый: вырезание и подготовка стенок.

Затем были изготовлены шаблоны для стенки будущей вытяжки. Для их изготовления использовался тонкий картон.

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

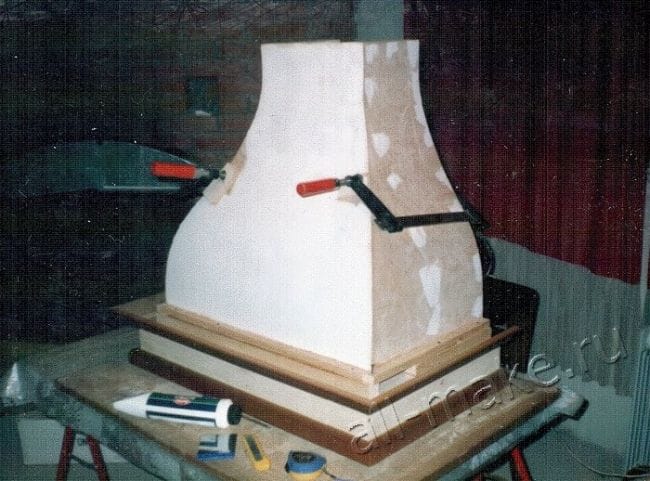

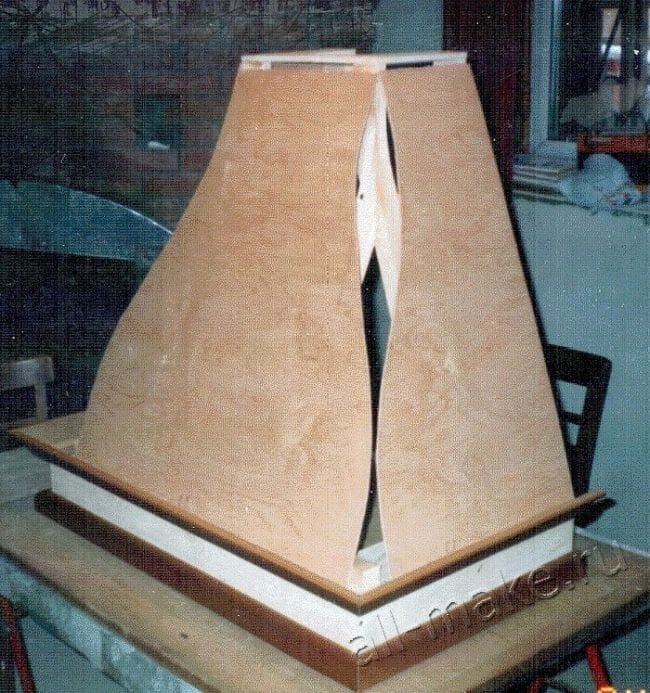

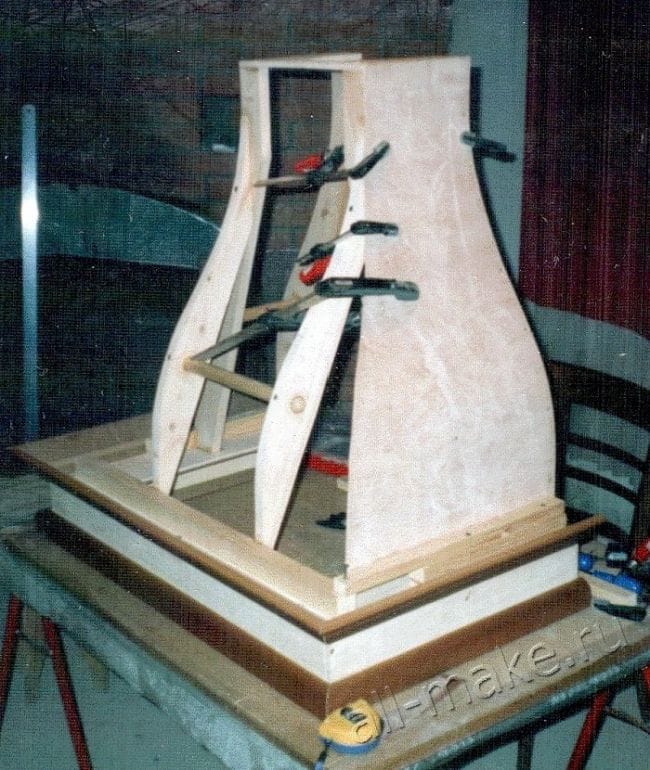

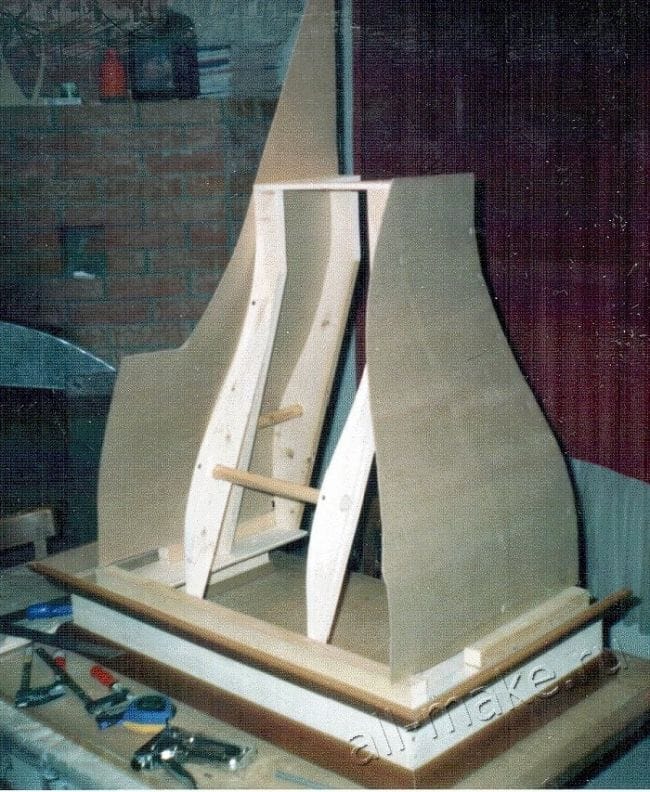

Шаг пятый: установка стенок.

После подготовки стенок, автор приступил к их закреплению на каркасную основу корпуса вытяжки. Данный процесс потребовал особенной аккуратности.

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

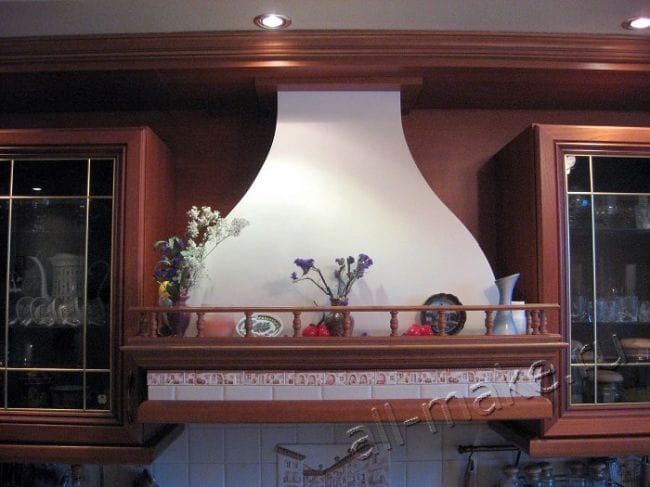

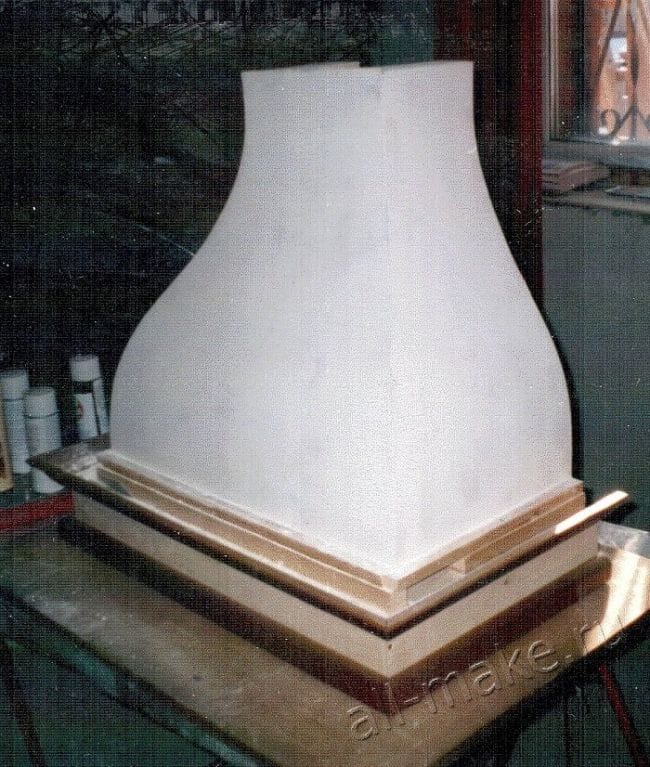

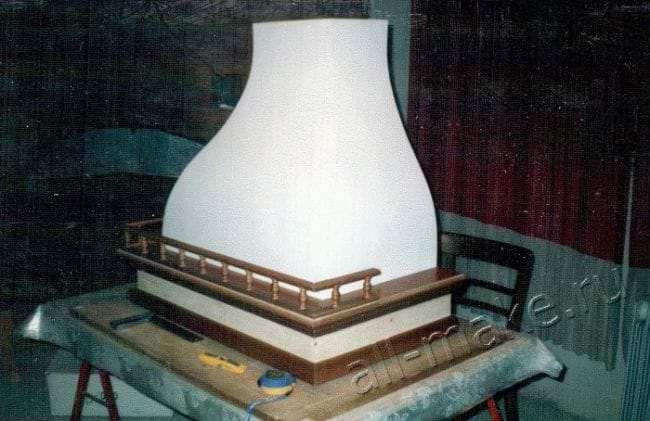

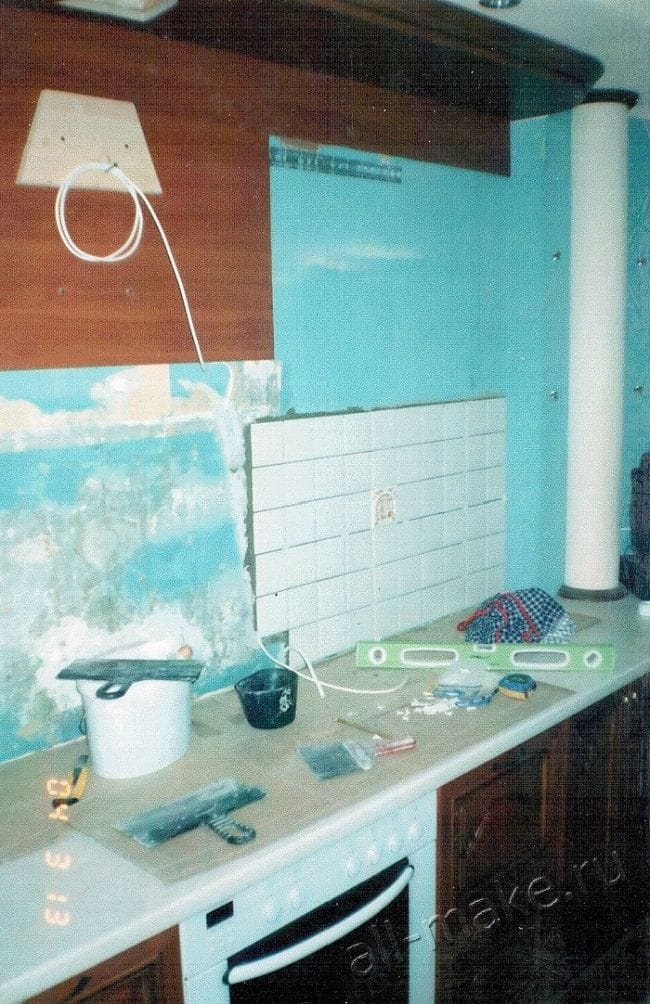

Шаг шестой: декорирование внешней части вытяжки и ее установка.

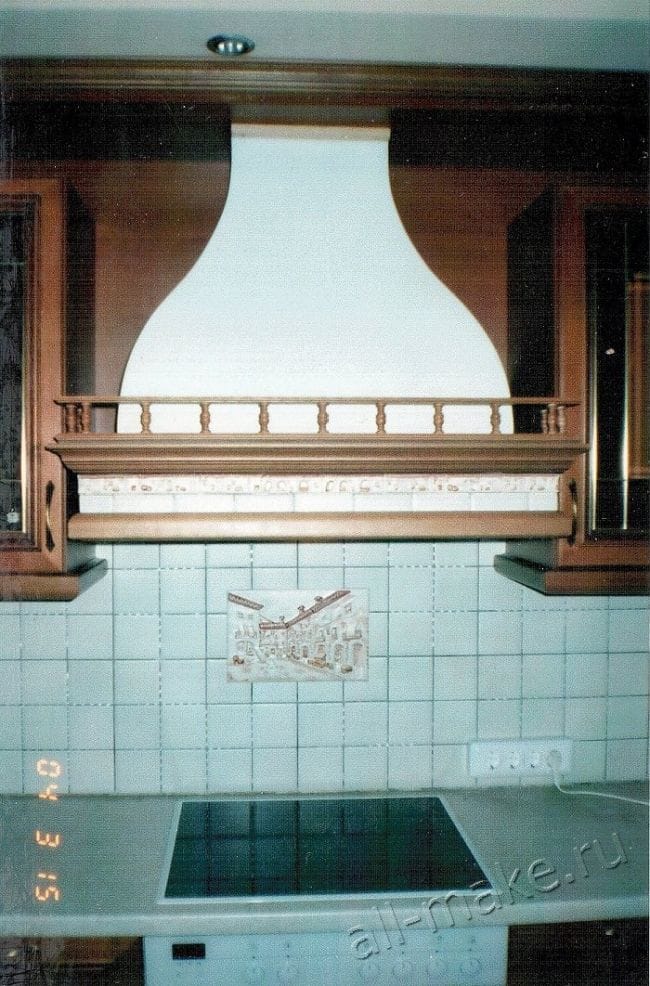

После этого автор приступил к декоративному оформлению полученной вытяжки. Для придания надлежащего вида вытяжка была окрашена, а на ее портал был установлен небольшой резной бордюрчик.

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

Как сделать имитацию вытяжки

В заключение скажу, что данная самодельная вытяжка даже попала на обложку одного из журналов посвященных самоделкам «Сам себе мастер»

Источник

Инструкция по изготовлению самодельной кухонной вытяжки

Выбираем основу

Вытяжка, которой посчастливится посредством ваших усилий обрести новый облик, должна иметь простенький дизайн (это положительно скажется на ее цене), но быть практичной и достаточно производительной. Самые дешевые модели брать не рекомендуется, поскольку они недолговечны, производят слишком много шума и имеют маломощный привод на вентиляторе. Оптимальным будем считать устройство стоимостью 4500 – 5000 руб. За эти деньги легко можно найти добротную отечественную купольную вытяжку белого цвета с жировым фильтром и трехскоростным вентилятором, имеющим производительность на уровне 600 – 700 куб. м/ч. В качестве примера можно привести модель White Storm 60 компании Эликор.

Вытяжка ELIKOR White Storm 60

Кухонная вытяжка своими руками

Обычная кухонная вытяжка даже при минимальной ширине в 600 мм имеет вполне ощутимый вес – от 7 до 10 кг. Поэтому при ее оформлении каких-либо тяжелых деталей лучше не использовать – излишне громоздкое сооружение надежно закрепить будет просто невозможно. Изложенная здесь технология предусматривает использование таких материалов и инструментов:

Инструкция. Как сделать вытяжку на кухне?

1. Изготовление основания из ДВП.

Отступ на основании вытяжки

Раскрой листа ДВП следует осуществлять таким образом, чтобы в передней части имелся выступ длиной 100 мм. Ширина основания определяется по месту установки. Удобнее всего для распиливания древесноволокнистой плиты пользоваться электролобзиком или небольшой циркулярной пилой. Если подходящего инструмента нет, основание можно собрать из нескольких деталей.

Перед началом работ по изготовлению основания-пьедестала, вытяжку следует расположить на столе.

Делать это следует осторожно: как правило, панель управления находится снизу, при неосторожном обращении с вытяжкой она может быть повреждена.

Высота пустотелого прямоугольного основания будет составлять 100 мм, это примерно четвертая часть высоты купола вытяжки стандартных размеров. При устройстве самодельной вытяжки необходимо следить, чтобы ее основание прилегало к куполу во всех точках. Собранную конструкцию необходимо прихватить несколькими гвоздиками, а затем проверить правильность сборки посредством уголка и уровня. Если все сделано правильно – осуществляем окончательную фиксацию элементов основания-пьедестала.

2. Изготовление деталей декора.

На следующем этапе изготовления вытяжки для кухни своими руками нужно будет соорудить из плинтуса кайму, обрамляющую основание сверху и снизу. Для этого отрезки плинтуса необходимо расположить у низа основания со всех сторон кроме той, которая будет примыкать к стене. Определив по месту необходимую длину плинтуса с каждой стороны, его подрезают обычной пилой под углом 45 градусов. Отрез должен быть аккуратным и ровным, чтобы смежные куски плинтуса плотно прилегали друг к другу. Верхняя кайма нашей самодельной вытяжки должна быть зеркальным отражением нижней – здесь плинтус используем в перевернутом виде, подошвой вверх.

Пример каймы из плинтуса

Часто в продажу поступают деревянные плинтусы и наличники, изготовленные из сырой древесины. Перед использованием таких материалов для декорирования вытяжки их следует просушить, иначе при дальнейшем усыхании вся конструкция будет деформироваться. На промышленных предприятиях с этой целью применяют специальные сушильные камеры, в бытовых же условиях заготовки можно развесить над плитой с зажженными конфорками. К изготовлению деталей можно приступать только после того, как дерево достаточно хорошо просохнет.

3. Покрытие деревянных деталей лаком.

Подсушенные деревянные детали следует покрыть грунтовкой-антисептиком. Этот прием позволит предотвратить развитие грибка или плесени на древесине, а также ее гниение. После высыхания грунтовки на нее наносят морилку.

Теперь необходимо приготовить и нанести пропитку, которая обеспечит достаточную адгезию при нанесении лакового покрытия. Состав пропитки включает всего два компонента – лак и растворитель, взятые в пропорциях 1:4. Пропитка наносится поверх высохшего слоя морилки, после чего ей также дают просохнуть. Если выполнять лакировку деталей без предварительного нанесения пропитки, то покрытие довольно скоро начнет отставать и шелушиться.

Пример изготавливаемой вытяжки

Лак следует наносить в пять слоев. Перед нанесением каждого последующего слоя предыдущий необходимо хорошенько высушить и отполировать чистой тряпочкой. Для ускорения процесса высыхания лака можно применять специальные средства.

4. Сборка декоративной оболочки купола.

К верхней кайме основания, выполненной из плинтуса, необходимо прикрепить дверные наличники подобно тому, как это делается при оформлении дверного проема. Доски необходимо располагать с 45-градусным уклоном в наружную сторону. При необходимости наличники следует подровнять с помощью рубанка, обеспечив таким образом ровное прилегание. Верхний и нижний торцы должны быть параллельными. Точная длина каждой детали определяется по месту.

Наша самодельная вытяжка будет иметь декоративный купол, возвышающийся над деревянным основанием. Для его изготовления необходимо выполнить восемь профилей из ДВП, они будут располагаться попарно с каждой из сторон. Торцы этих деталей будут играть роль каркаса, на котором необходимо будет зафиксировать стенки купола, выполненные из оргалита. Все элементы купола следует соединять посредством клея.

Подробная схема для изготовления вытяжки

Профили из ДВП устанавливаются вертикально. Для их соединения следует использовать деревянные рейки круглого сечения подобно тому, как установлены перекладины в шведской стенке. Подготовку отверстий под рейки в профилях удобнее всего выполнять с помощью сверла Фростнера.

Далее конструкцию в верхней части следует оббить деревянными 2-сантиметровыми штапиками (см. фото «Пример изготавливаемой вытяжки»), затем установить на основание и прибить к нему короткими гвоздями.

После этого к установленным с уклоном наличникам необходимо прикрепить такие же, но расположенные горизонтально. Они скроют нижний край ДВП-профилей. Одним краем горизонтальные наличники будут опираться на наклонные, а другим – на предварительно уложенные по всему периметру деревянные штапики.

После монтажа каркаса его необходимо обшить оргалитом, используя для этой цели клей. При сооружении декора для кухонной вытяжки своими руками все операции следует выполнять как можно более аккуратно, неточности и всякого рода огрехи будут сразу бросаться в глаза. Все соединения, находящиеся на видном месте, следует выполнять посредством клея, гвозди можно использовать только в скрытых от взгляда зонах.

Все щели и зазоры нужно заделать шпатлевкой или аналогичным составом. На завершающем этапе декоративный купол необходимо окрасить.

5. Монтаж вытяжки.

Когда все детали декоративного оформления собраны в единую конструкцию, прибор можно крепить над плитой. Выполнить монтаж кухонной вытяжки своими руками совсем не сложно, достаточно следовать инструкции, предоставленной производителем. Усиливать крепление не нужно, поскольку наша «надстройка» вес имеет чисто символический.

Установка вытяжки для кухни своими руками

После установки и фиксации вытяжки на нее одевается смонтированный на основании купол из ДВП. Получившуюся при этом полочку можно оформить резными перилами.

Можно ли сделать вытяжку «с нуля»?

При наличии хорошей вентиляции вытяжку с принудительной тягой применять не обязательно. В этом случае можно сэкономить, изготовив полностью самодельный купол, из-под которого воздух будет удаляться за счет естественной тяги. Понадобятся следующие материалы:

Сначала собирают каркас купола и воздуховода, внутрь которого укладывают гофрированную трубу. Затем все обшивают гипсокартоном.

Заключение

Зная, как сделать вытяжку на кухню своими руками, хозяин дома легко может придать обстановке в этом помещении неподражаемый вид. Будучи достаточно эффектным, этот прием домашнего дизайна не требует значительных финансовых затрат, которые пришлось бы понести при заказе дорогой эксклюзивной вытяжки. Наградой же за ваши усилия будут не только чистый воздух на кухне, но и восхищенные взгляды гостей.
