Как сделать картезианский водолаз
Как сделать картезианский водолаз
Самая высокая температура, когда-либо достигнутая людьми, была зафиксирована в Принстонском Университете в 1978 году. Во время физического эксперимента удалось достичь температуры в 70 миллионов градусов Цельсия.
Наши спонсоры
Прибор представлял из себя стеклянный цилиндр, наполненный водой, в которой вертикально плавала фигурка человечка. Фигурка находилась в верхней части сосуда. Когда нажимали на резиновую пленку, закрывавшую верх цилиндра, фигурка медленно опускалась вниз, на дно. Когда переставали нажимать, фигурка поднималась вверх.
Рене Декарт 1596-1650 (Renatus Cartesius) и его в одолаз
Вариантов этого опыта встречается достаточно много. Сейчас рассмотрим некоторые из них…
Вариант 1. Самый простой и наглядный (на наш взгляд)
Роль водолаза будет выполнять пипетка, а сосудом послужит обыкновенная пластиковая бутылка.
Инструкция:
Наполните бутылку водой, оставив два-три миллиметра до края горлышка.
Возьмите пипетку, наберите в нее немного воды и опустите в горлышко бутылки. Она должна своим верхним резиновым концом быть на уровне или чуть выше уровня воды в бутылке. При этом нужно добиться, чтобы от легкого толчка пальцем пипетка погружалась, а потом сама снова всплывала.
Объяснение:
Когда пипетка находится на дне бутылки, легко проследить, как от усиления нажима на бутылку вода входит в пипетку, а при ослаблении нажима выходит из нее.
Как мы сделали этот вариант опыта, можете посмотреть в видеоролике:
P .S. Если в начале опыта «водолаз» Вас не слушается, значит, надо отрегулировать начальное количество воды в пипетке (добавить) или прикрепить немного груза к пипетке (в нашем опыте мы добавили маленький металлический грузик внутрь пипетки, но можно и прикрепить немного пластилина снаружи).
Вариант 2. Со стеклянной бутылкой
Описание такое же, как и в варианте № 1. Различие только в том, что для изменения давления внутри бутылки, мы давим не на боковые стенки бутылки (стеклянную бутылку мы так просто не сожмем), а на верхний слой воздуха, который находится над водой. Для этого горлышко бутылки затяните плотной и прочной пленкой (от надувного шарика, например).
При нажатии на резиновую пленку, пипетка пойдет на дно бутылки. Ослабьте давление пальца – она снова всплывет. В данном варианте опыта мы немного сжали воздух в горлышке бутылки, и это давление передалось воде. А дальше вы уже знаете.
Вариант 3. Старинный. Спички-водолазы
Этот опыт можно показать так, как его показывали наши дедушки и бабушки (в Вашем случае скорее прабабушки и прадедушки). В обычную стеклянную бутылку наливаем воду доверху и опускаем на воду несколько спичечных головок, обломанных почти у края головки, слегка варьируя длину обломка. Затыкаем горлышко бутылки плотно пальцем и нажимаем на воду (спичкам иногда лучше дать слегка поплавать, но не обязательно). И спичка, как водолаз, идет ко дну. Нажмем сильнее – за ней следует другая и т.д. Вероятно, этот вариант имеет больше «фокусности», да и показать его в быту просто.
Вариант 4. Надувательный. Насос или легкие.
Вместо того чтобы сжимать бутылку или нажимать на мембрану сверху можно просто сильно подуть в горлышко бутылки и водолаз также потонет. В этом варианте мы передаем давление воде воздухом, который мы вдуваем. Можно смастерить устройство со шприцом или насосом, герметично присоединив их к пробке бутылки. При нажатии на поршень шприца – поплавок тонет, а при оттягивании поршня – всплывает.
или
Картезианский водолаз
Дубликаты не найдены
Споры о науке
119 постов 1K подписчик
Правила сообщества
Уважайте оппонентов и аргументируйте свои доводы. Ссылки на соответствующую литературу приветствуются.

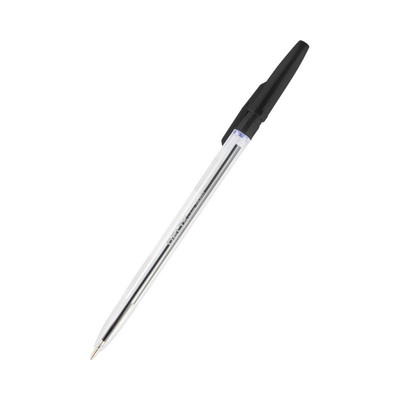

а я в школьные годы использовал обычную ручку
