BMW 3 series Coupe Track Day Car › Бортжурнал › Постройка Гоночного Мотора ч.7 Система сухого картера.
Решил этот пост посвятить системе смазки, а точнее системе Сухого картера!
Для начало немного теории…
«Сухой картер» – разновидность системы смазки, применяемая на гоночных, спортивных автомобилях и некоторых моделях внедорожников.
Для таких машин обычная система смазки не подходит. Это связано с тем, что при быстром движении в поворотах, при резких торможениях и ускорениях, а также на крутых подъемах и спусках масло в поддоне двигателя слишком сильно «плещется» от одного края поддона к другому. При этом может оголиться маслоприемник, а само масло вспенивается. Это приводит к «масляному голоданию» двигателя или сильному падению давления в системе смазки. В результате происходит перегрев смазываемых деталей или выход их из строя.
Принципиальное отличие системы с сухим картером состоит в том, что масло хранится в специальном масляном баке (резервуаре), который исключает его «взбалтывание». К деталям двигателя смазка подается нагнетающим насосом, а стекающее в поддон масло тут же откачивается обратно в бак несколькими секциями откачивающего насоса. Таким образом, в поддоне масло не задерживается – отсюда и название «сухой картер».

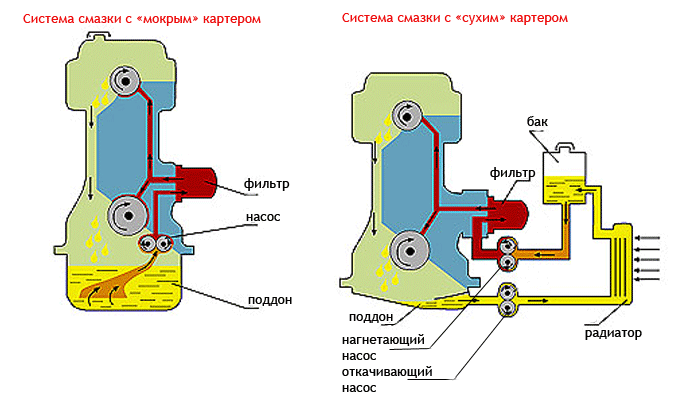

Слева обычная система смазки. Справа система сухого картера.
А теперь когда стало ясно, что это и для чего, рассмотрим части комплекта.
Я заполучил вот такой комплект на примерку.
— насос Auto Verdi
— поддон Are

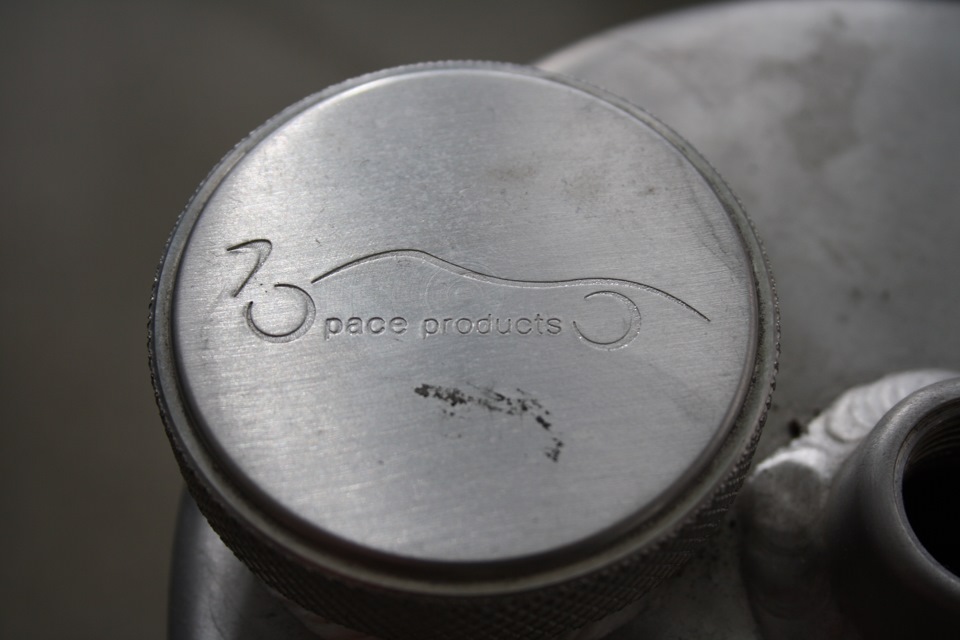

— Бак
— ну и привод и фитинги

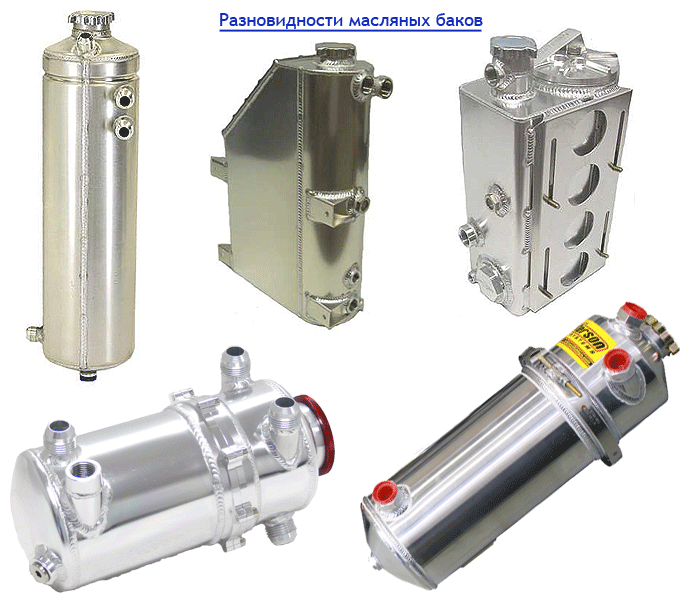

— Масляный бак представляет собой резервуар. Внутри него обычно встроены успокоители (перегородки) для гашения колебаний масла и уменьшения пенообразования.

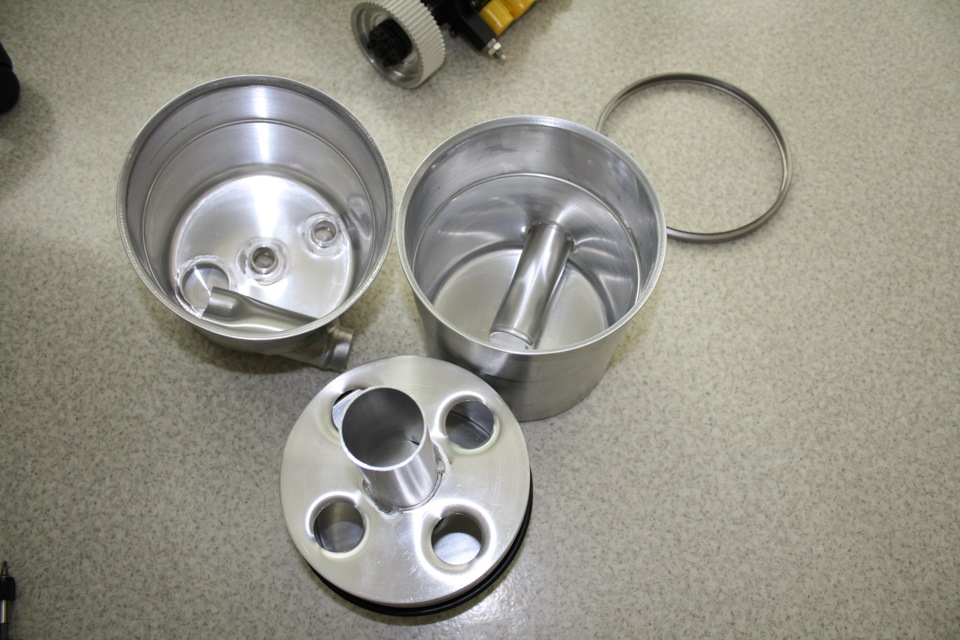

С виду обычная ёмкость для масла, а вот внутри …

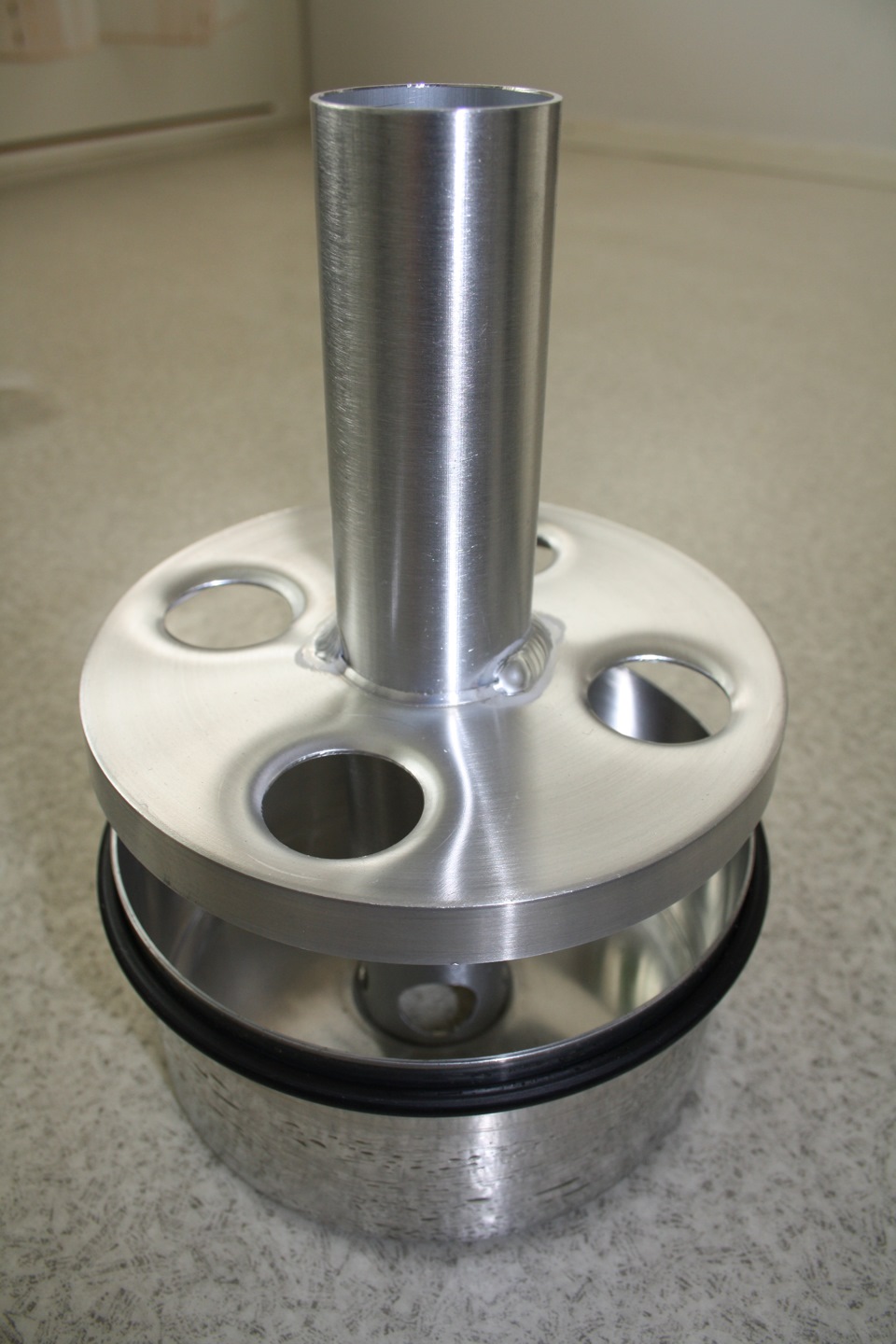

Что бы масло не плескалось сделана перегородка.

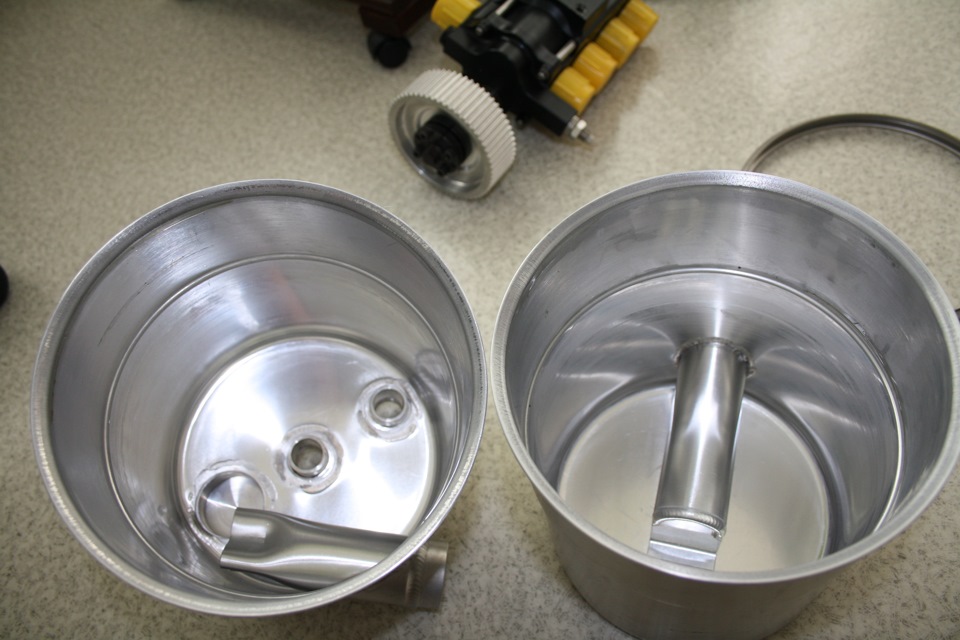

Забор сделан с самого низу, дабы исключить попадание воздуха.

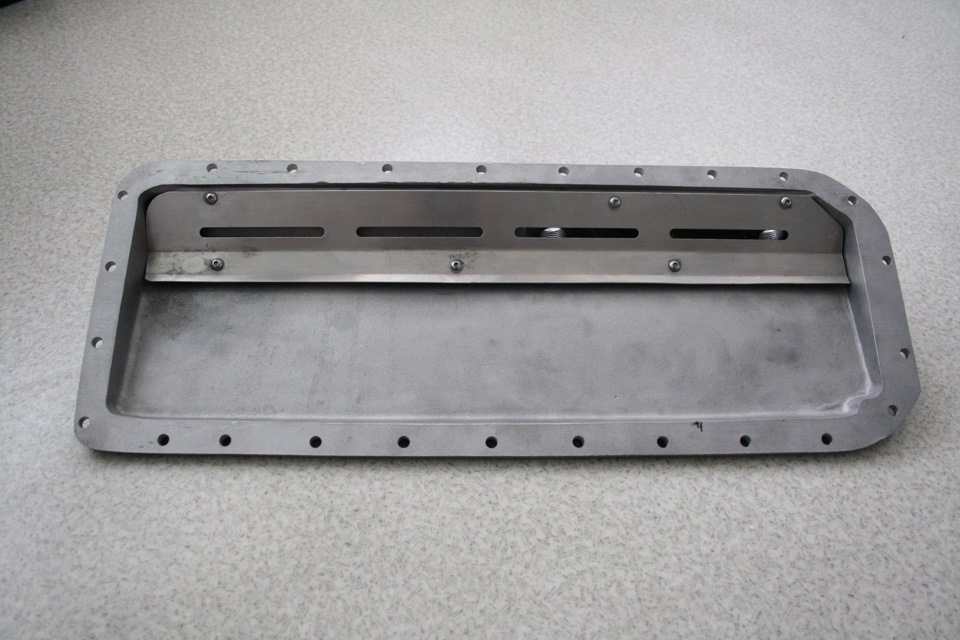

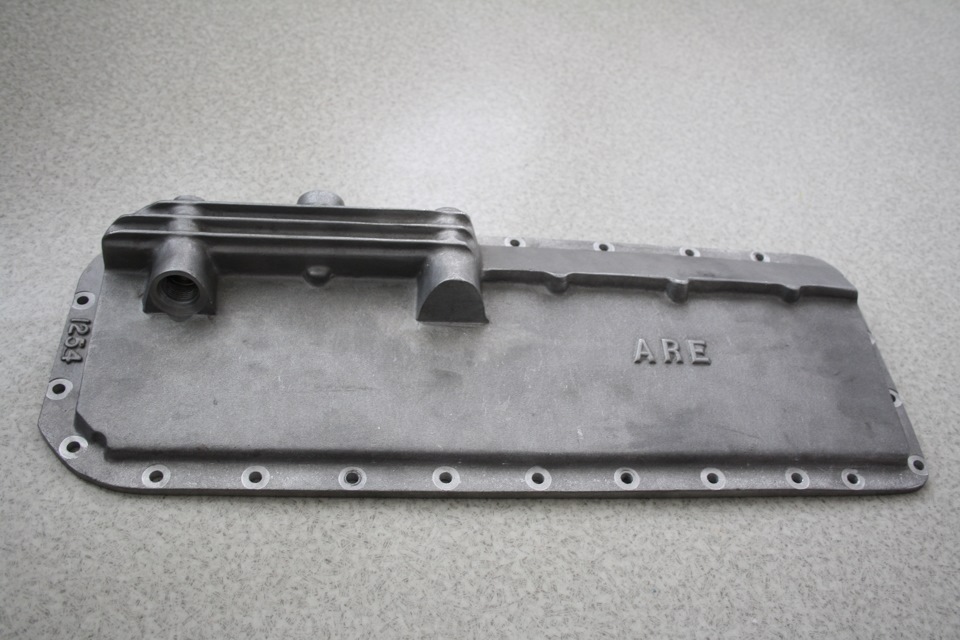

— Поддон система представляет из себя просто пластину для максимально быстрого слива масла. По этому его и называют сухим картером.
Всё максимально эффективно

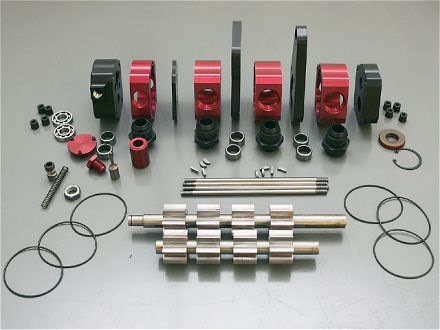

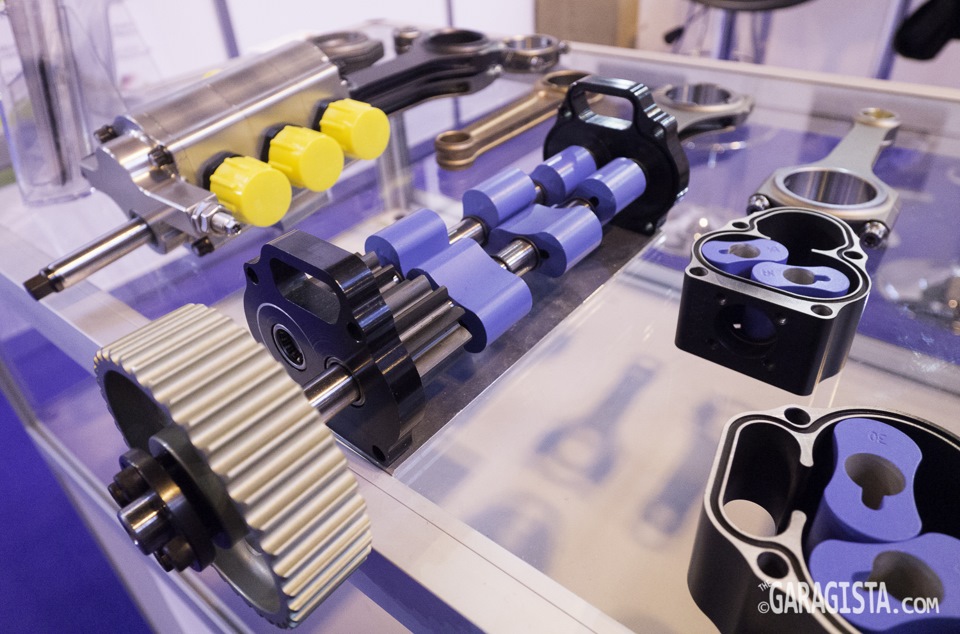

Он состоит из нескольких секций. Откачивающей и нагнетающей.
По сути это 2 насоса в одном.
Нагнетающий насос создает давление в системе смазки, обеспечивая подачу масла через фильтр к трущимся поверхностям. Он располагается, как правило, ниже масляного бака. Таким образом, на его входе обеспечивается постоянное давление под действием силы тяжести. Давление в системе регулируется с помощью редукционных и перепускных клапанов.
Откачивающий насос предназначен для быстрого удаления стекающего масла из поддона картера и подачи его в масляный бак. По производительности он в несколько раз превосходит нагнетающий насос. В зависимости от конструкции двигателя откачивающий насос может содержать от двух до шести секций.

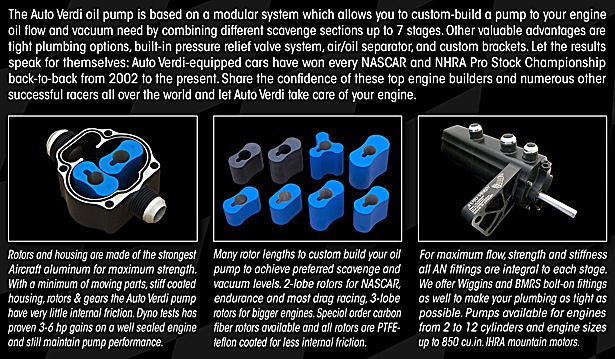

В моём случае это 4х секционный насос от Шведской фирмы Auto Verdi.
Эта фирма делает насосы для Nascar.
Насосы компании Auto Verdi считаются одними из лучших в мире.
Во первых из за качества исполнения. Таких мелочей: как фитинги не крепятся к корпусу насоса на болтах или на резьбе, а это одна деталь, выточенная из одного «куска», крепёжная пластина тоже является частью корпуса насоса.

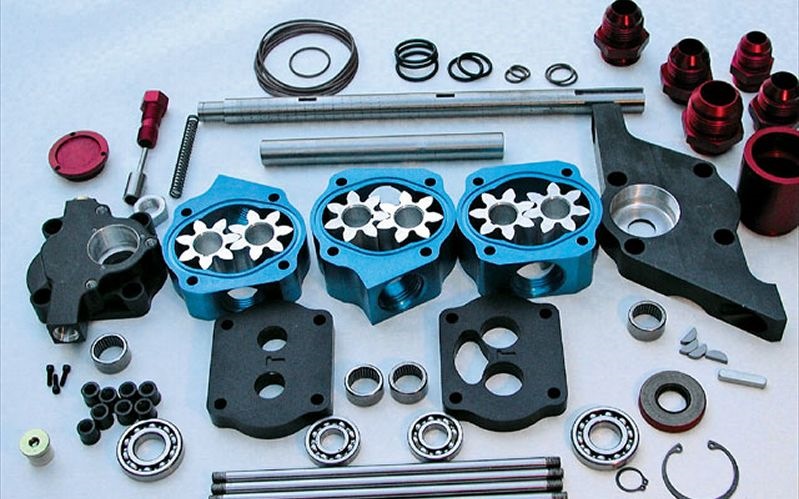

Откачивающий и нагнетающий масляные насосы как правило шестеренного типа
Но не в случае насоса Auto Verdi.

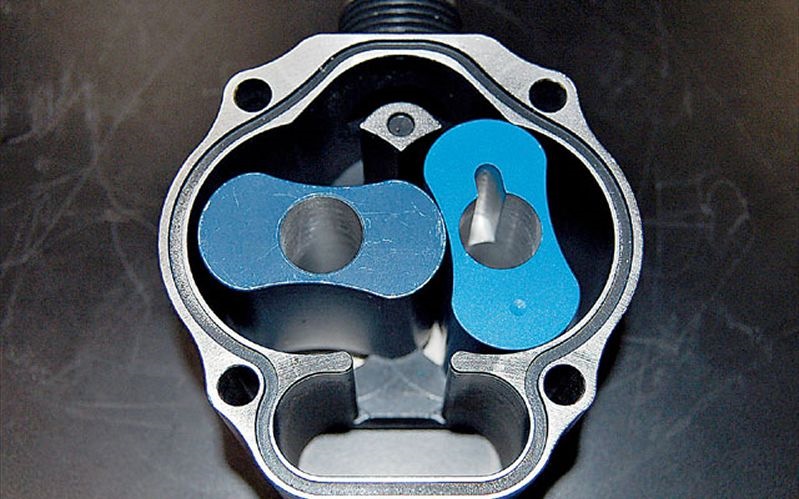

Одна секция насоса.
Она использует роторы из авиационного алюминия. Что легче шестерёночных насосов.
Производительнее и меньше потерь на трение.
Главное достоинство системы смазки с сухим картером – обеспечение бесперебойной подачи масла с постоянным давлением при любых условиях движения автомобиля. Кроме того, масло лучше охлаждается, так как оно хранится в удаленном от двигателя резервуаре. Коленчатый вал при вращении не испытывает сопротивления плещущегося в поддоне масла, позволяя выиграть несколько лошадиных сил. А масло, в свою очередь, не разбрызгивается коленвалом по всему картеру (что снижает расход смазки) и меньше вспенивается. Масло не контактирует с картерными газами, что позволяет увеличить срок его службы. Все перечисленные преимущества в совокупности позволяют повысить общую надежность двигателя.
Вот такой вот комплект займёт своё место пока на полке, но надеюсь уже совсем скоро можно будет придумывать место насоса на блоке и тд и тп.
Всем спасибо что читаете! Удачи.
PS И да, незабываем Лайк и порекомендуйте друзьям 🙂
GRIN4 › Блог › Сухой картер.
Назначение и принцип действия
Сухой картер» – разновидность системы смазки, применяемая на гоночных, спортивных автомобилях и некоторых моделях внедорожников. Для таких машин обычная система смазки не подходит. Это связано с тем, что при быстром движении в поворотах, при резких торможениях и ускорениях, а также на крутых подъемах и спусках масло в поддоне двигателя слишком сильно «плещется» от одного края поддона к другому. При этом может оголиться маслоприемник, а само масло вспенивается. Это приводит к «масляному голоданию» двигателя или сильному падению давления в системе смазки. В результате происходит перегрев смазываемых деталей или выход их из строя.
Принципиальное отличие системы с сухим картером состоит в том, что масло хранится в специальном масляном баке (резервуаре), который исключает его «взбалтывание». К деталям двигателя смазка подается нагнетающим насосом, а стекающее в поддон масло тут же откачивается обратно в бак несколькими секциями откачивающего насоса. Таким образом, в поддоне масло не задерживается – отсюда и название «сухой картер». В остальном устройство системы аналогично системе с «мокрым картером».
Кроме масляного бака, нагнетающего и откачивающего насосов, в систему смазки с сухим картером входят: один или два масляных радиатора, масляный термостат, фильтр, редукционные и перепускные клапана, датчики температуры и давления масла.
Масляный бак представляет собой резервуар круглой или прямоугольной формы. Внутри него обычно встроены успокоители (перегородки) для гашения колебаний масла и уменьшения пенообразования. В баке также размещаются система вентиляции, предназначенная для удаления из масла воздуха и газов, а также датчики температуры и давления, масляный щуп. Масляный бак можно изготовить любой емкости (на некоторых автомобилях до 30 л) и разместить в любом удобном месте, обеспечив тем самым наивыгоднейшие условия для охлаждения масла и распределения веса.
Нагнетающий насос создает давление в системе смазки, обеспечивая подачу масла через фильтр к трущимся поверхностям. Он располагается, как правило, ниже масляного бака. Таким образом, на его входе обеспечивается постоянное давление под действием силы тяжести. Давление в системе регулируется с помощью редукционных и перепускных клапанов.
Откачивающий насос предназначен для быстрого удаления стекающего масла из поддона картера и подачи его в масляный бак. По производительности он в несколько раз превосходит нагнетающий насос. В зависимости от конструкции двигателя откачивающий насос может содержать от двух до шести секций. В высокопроизводительных моторах устанавливают по одной секции насоса на каждую секцию картера, а в V-образных двигателях – дополнительную секцию для откачки масла, подаваемого к газораспределительному механизму. Например, в восьмицилиндровом V-образном двигателе откачивающий насос может иметь до 5 секций. В двигателях с наддувом дополнительная секция может устанавливаться для откачки масла, подаваемого к турбонагнетателю. Откачивающие насосы в системах с сухим картером, в отличие от обычных насосов в системах с «мокрым» картером, менее чувствительны к наличию в масле воздуха и пены (не теряют способность к всасыванию).
Откачивающий и нагнетающий масляные насосы как правило шестеренного типа. Они располагаются в одном корпусе и имеют общий ременной или цепной привод от коленчатого вала, иногда от распределительного вала. Такая конструкция позволяет устанавливать нужное количество секций на одном валу. Внешнее расположение насосов на двигателе существенно облегчает их монтаж и демонтаж. В некоторых конструкциях откачивающий и нагнетающий насосы разделены. Это позволяет избежать дополнительного нагрева масла, подаваемого в двигатель, маслом, откачиваемым из поддона.
Масляный радиатор жидкостного охлаждения устанавливается либо между нагнетающим насосом и двигателем, либо между откачивающим насосом и масляным баком. В мощных моторах для лучшего охлаждения может устанавливаться и дополнительный масляный радиатор воздушного охлаждения. Он подключается к системе через масляный термостат, который закрыт на холодном двигателе и открывается при нагреве масла до определенной температуры.
Преимущества и недостатки
Главное достоинство системы смазки с сухим картером – обеспечение бесперебойной подачи масла с постоянным давлением при любых условиях движения автомобиля. Кроме того, масло лучше охлаждается, так как оно хранится в удаленном от двигателя резервуаре. Меньшие размеры поддона уменьшают высоту двигателя. Это позволяет расположить двигатель ниже, тем самым снизив центр тяжести (т.е. улучшить устойчивость), и улучшить аэродинамику (днище получается более плоским). Коленчатый вал при вращении не испытывает сопротивления плещущегося в поддоне масла, позволяя выиграть несколько лошадиных сил. А масло, в свою очередь, не разбрызгивается коленвалом по всему картеру (что снижает расход смазки) и меньше вспенивается. Масло не контактирует с картерными газами, что позволяет увеличить срок его службы. Все перечисленные преимущества в совокупности позволяют повысить общую надежность двигателя.
К недостаткам системы с сухим картером относится сложность конструкции, больший вес и больший объем масла. А сложность означает повышенную стоимость и расходы на обслуживание.
Для переоборудования дорожных версий некоторых автомобилей в гоночные в продаже имеются киты. Однако помните, что установка системы с сухим картером оправдана только тогда, когда автомобиль большую часть времени будет проводить на гоночной трассе или на серьезном бездорожье. При езде по обычным дорогам все преимущества «сухого картера» не будут ощутимы, а, следовательно, такое переоборудование будет бесполезной тратой времени и денег.
Volkswagen Bora AKL › Бортжурнал › Поддон картера двигателя — снятие и установка. Ремонт резьбы маслосливного отверстия
Здравствуй, дорогой друг. В прошлой записи при замене масла я обнаружил, что резьба маслосливного отверстия в ужасном состоянии. Запланировал следующую замену масла вместе с демонтажом поддона картера двигателя.
Интервал замены масла я сократил сознательно, так как по халатности предыдущего владельца и некачественного масла двигатель содержит массу отложений.
Машина в гараже. Демонтировав защиту я увидел следствие, т.е. подтек масла в области маслосливного отверстия.
Слил масло. В этот раз масло было очень черное, прошло чуть больше 6 000 км. Промывка дает свои плоды. Напомню, заливал Liqui Moly 9055 «Molygen new generation» 5W-40, 5л.
Демонтаж поддона картера двигателя
Процедура просто, все открутить, не более. Далее вставить отвертку в специальные пазы и немного подталкивая демонтировать поддон.
На данном этапе сказать, что я не расстроился — значит ничего не сказать. Я увидел много отложений.
На двигателе их тоже предостаточно. Хотя если посмотреть поближе, сверху все блестит. сфотографировать не получилось, вспышка дает засветку (без нее темнота). Возможно промывке труднее справится с отложениями в поддоне.
Далее демонтировал маслозаборник. Без комментариев…
Вот наглядный результат нарезания резьбы не демонтирую поддон. Вся стружка и резьба в маслозаборнике. Если сложить все время, за которое я отчистил и извлек все частицы из маслозаборника, то получится примерно более 3-х часов. Я использовал все подручные средства, продувал компрессором.
В итоге я его «победил». Результатом я более чем доволен.
Далее я произвел мойку и чистку поддона. Мыл растворителем Р12.
После тщательной чистки щеточкой я решил попробовать отмыть все на мойке высокого давления.
На следующее утро поддон был передан в руки токарю. Который изготовил футорку с штатной внутренней резьбой и резьбовую пробку М14×1,5×22.
Тщательно вымыл резьбу растворителем и установил футорку на долговременный фиксатор резьбы.
По истечении 3 часов установил резьбовую пробку с медной шайбой.
Далее все продул компрессором от остатков стружки и тщательно отмыл растворителем. Подготовил привалочные поверхности. Так же отмыл отложения снизу двигателя, где смог. Установил маслозаборник.
Для установки поддона использовал герметик Victor Reinz REINZOPLAST 702457120.
Выбирал я честно сказать не углубившись в подробности. Сразу взял рекомендованный среди аналогов. И немного испугался, так как данный герметик не сохнет. От слова совсем. Хотя и создан конкретно для двигателей. Полезная сторона данного герметика это то что он точно не засорит сетку маслозаборника.
Victor Reinz REINZOPLAST это полиуретановый незатвердевающий герметик синего цвета для применения при ремонте и обслуживании автомобилей. Герметик не содержит растворителей в составе, и при этом длительное время сохраняет пластичность. Обладает хорошей текучестью, что позволяет использовать его в труднодоступных местах. Полимеризация состава происходит только под давлением и без воздуха, это позволяет выдавленным излишкам герметика быть смытыми маслом, и при этом они не закупорят каналы.
Установил поддон. Воспользовался мануалом, который можно скачать из записи — Полезные программы и литература для владельцев VW Bora/Jetta/Golf IV.
Момент затяжки болтов крепления поддона картера двигателя к блоку цилиндров — 15 Н·м.
Момент затяжки болтов крепления поддона картера двигателя к коробке передач — 25 Н·м.
Что собой представляет картер, зачем он нужен двигателю и из каких материалов изготавливается
Достаточно много внимания уделяется ремонту и обслуживанию различных компонентов двигателя. Причём очень часто при обсуждении всех этих вопросов звучит такое понятие как картер.
Но оказывается, что далеко не все знают значение этого элемента конструкции двигателя. Многие автомобилисты не могут ответить, что это и зачем используется в автомобилях.
Хотя по факту любое транспортное средство, оснащённое двигателем внутреннего сгорания, комплектуется картером. Он считается одним из главных компонентов силовой установки, несмотря на то, что является неподвижным элементом.
Что это
Часто можно встретить ситуации, когда картером называют поддоны двигателя, где скапливается всё смазочное масло для мотора, коробки передач и пр. Но картер в действительности не является синонимом поддона.
Правильно называть картером нижнюю часть блока цилиндров, если говорить применительно к классическим силовым установкам, а не касаться радиальных, лежачих, оппозитных и прочих не совсем стандартных двигателей. В картере предусмотрена специальная полость, которая предназначена для размещения внутри неё важного и необходимого кривошипно-шатунного механизма, то есть КШМ.
А вот поддон выступает в качестве ёмкости для моторного масла. Он имеет непосредственное отношение к картеру, поскольку поддон крепится к нему в нижней части.
У картера предусмотрено условное разделение на верхнюю и нижнюю часть. Как раз в нижнем отсеке картера располагается закреплённый поддон, где скапливается моторная смазка в периоды, пока двигатель не запущен.
Справедливо называть картер основным элементом корпуса силового агрегата. Внутреннее пространство изолировано, что позволяет создавать наиболее объёмную полость в моторе. Внутри картера находится коленвал, а верхняя часть служит для размещения блока цилиндров.
То есть фактически поддон-картер можно считать корпусом ДВС, в состав которого входит масляный поддон.
Расположение и назначение
Разобравшись в том, что такое картер для автомобиля, можно немного уделить внимание вопросам его размещения и функционального назначения.
Начнём с того, где именно находятся картеры силовых установок. Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью.
Картер выступает в качестве пространства между поддоном и коленвалом двигателя. Именно внутри этого пространства располагается кривошипно-шатунный механизм и осуществляет своё движение. По факту такой элемент как поддон-картер двигателя находится в моторе. То есть вопрос о том, где он находится, не совсем корректный.
Поскольку в картере имеется расположенная для сбора масла ёмкость (поддон), очень часто оба элемента описывают одним понятием. Но в действительности поддон выступает составной частью рассматриваемой конструкции.
Немного истории
Появлению такого незаменимого конструктивного элемента двигателя мы обязаны американскому инженеру. Именно в его честь была названа деталь, поскольку специалиста звали Харрисон Картер.
Свою идею инженер реализовал очень давно. Произошло это в далёком 1889 году.
Харрисон Картер
Но самое интересное здесь то, что изначально задумка Харрисона не имела совершенно никакого отношения к автомобильным двигателям. Тогда он создавал ёмкость, которая наполнялась смазочным материалом, сугубо для использования на обычных велосипедах.
За счёт резервуара, в котором можно было хранить смазку, цепь велосипеда постоянно находилась в смазочной жидкости. Тем самым повышалась эффективность и работоспособность механизма.
А поскольку ёмкость была закрытой, то резервуар, в результате называющийся картером, защищал цепь велотранспорта от проникновения в неё различных загрязнений, мусора и влаги.
Уже через некоторое время идею Картера позаимствовали автомобильные инженеры. Так начали появляться машины с закрытым защитным резервуаром. Постепенно конструкцию совершенствовали и дорабатывали. Но сама идея и основа была взята от защиты для велосипедной цепи.
Вот такое оригинальное изобретение своего времени оставило огромный след во всей автомобильной промышленности.
Устройство и используемые материалы
Картеры принято классифицировать по их способы установки на блок цилиндров. Но также не стоит забывать о различия в устройстве и используемых материалах.
Чаще всего встречаются конструкции, изготовленные на основе алюминиевого сплава и нержавеющей стали. Крайне редко, и скорее на старых автомобилях, используются чугунные изделия. Хотя раньше чугун активно применяли при производстве автомобильных картеров и поддонов.
Но чугун утратил свою актуальность. Причина в слишком большой массе получаемой конструкции. Потому было принято решение перейти на более легковесные элементы из сплавов.
Одним только металлом ассортимент картеров не ограничивается. Всё чаще на современных автомобилях, особенно европейского производства, устанавливаются пластиковые детали. Только не стоит воспринимать такие элементы как крайне хрупкие и ломкие, что характерно для обычного пластика.
Для поддонов применяют специальные полимерные составы, которые отличаются повышенной прочностью, устойчивостью к высоким температурам и механическим повреждениям. Но без дополнительной защиты эксплуатировать машины с пластиковыми картерами в условиях бездорожья или при плохих дорогах не рекомендуется. Придётся хорошо постараться, чтобы повредить даже полимерный поддон. Но всё же вероятность есть.
Что же касается устройства, то тут нет ничего сложного. Учитывается внешний вид конструкции. На большинстве автотранспортных средств такой элемент как поддон-картер выполнен в виде резервуара или ёмкости прямоугольной формы сравнительно небольшого размера. Также зачастую его цвет чёрный.
Чтобы обеспечить дополнительную защиту для автомобильного установленного картера, его закрывают листами из металла или специального ударопрочного пластика. Именно такие листы называются защитой картера.
В некоторых конструкциях поддон-картеров предусмотрены так называемые рёбра жёсткости. Если они и присутствуют, то располагаются по всей его поверхности. Такие рёбра предназначены для обеспечения дополнительной жёсткости всей конструкции, когда на картер возлагаются дополнительные функции.
Разновидности
Все картеры, которыми оснащают автомобили, можно разделить на две категории в зависимости от того, на каком именно силовом агрегате они устанавливаются.
Потому принято отдельно рассматривать конструкции для:
Разница в конструкции картера обусловлена различиями в устройстве самих ДВС. Поддоны бывают разъёмными и неразъёмными. Зачастую поддон выступает как составной элемент картера, а не просто служит для сбора смазочного масла.
Двухтактные двигатели
Особенность изобретения Ф. Картера для двухтактного двигателя заключается в том, что картер и мотор являются одним целым. Это неотъемлемый элемент корпуса и один из компонентов системы питания силового агрегата.
Именно внутри картера происходит процесс подготовки топливовоздушной смеси. После этого смесь движется в цилиндры силового агрегата. Это одно из отличий в сравнении с четырёхтактным аналогом.
Также двухтактные моторы отличаются тем, что здесь масло контактирует непосредственно с топливом. При приготовлении смеси для цилиндров картер позволяет питать двигатель, а также параллельно смазывать элементы цилиндропоршневой группы.
Двухтактный дизельный двигатель
Подобное устройство системы приводит к тому, что внутри силового агрегата смешивается горючее и смазочное масло. Этим объясняется повышенная дымность и более тёмный цвет образующегося и выходящего через выхлопную трубу дыма. Выхлоп отличается синеватым оттенком, что является характерной особенностью моторов на мототехнике. Именно там продолжают использовать двухтактные моторы, в отличие от автомобилей.
На двухтактных моторах ресурс свечей зажигания значительно ниже по сравнению с четырёхтактным конкурентом. Двухтактные ДВС уже практически не встречаются на автомобилях, а также от них отказываются производители мототранспорта.
Картер и четырёхтактный двигатель
В случае с четырёхтактными моторами картеру отводится второстепенная или вспомогательная роль. Чаще всего тут картер нужен только в качестве ёмкости для сбора масла, не более того.
Объяснить такое решение не сложно. Современные четырёхтактные моторы не приветствуют попадания масла в цилиндры. Потому у них выхлоп обладает меньшей дымностью и более светлым цветом. Состав выхлопа получается чище и экологичнее.
Важным компонентом четырёхтактника в плане очистки выхлопных газов выступает катализатор. Сейчас он устанавливается практически на все современные автомобили с ДВС.
Особенности сухих картеров
Всё сказанное выше касалось непосредственно автомобилей, на которых используется мокрый поддон-картер. Это наиболее распространённая система смазки, применяемая на гражданском автотранспорте.
Но если говорить о картерах, то нельзя не отметить существование такого понятия как сухой картер. Здесь, в отличие от традиционных решений, в поддоне смазка отсутствует.
Сухие системы используются преимущественно в конструкциях гоночных автомобилей, спортивных машин и на некоторых внедорожниках. Объяснить такое решение инженеров достаточно просто. Когда автомобиль передвигается на высокой скорости, резко входит в повороты, быстро ускоряется и так же активно тормозит, либо взбирается на возвышенности, масло плещется по всему мотору, от одного края к другому.
Из-за таких ситуаций возникает высокая вероятность того, что маслоприёмник будет оголяться. При этом сам смазочный материал, в качестве которого выступает моторное масло, пенится. Если это произойдёт, двигатель столкнётся с такой проблемой как масляное голодание. Параллельно упадёт давление в системе.
Результатом подобных ситуаций становится сначала перегрев двигателя, а в дальнейшем его полный выход из строя со всеми вытекающими последствиями.
Система сухого картера
Сухой поддон-картер отличается тем, что в конструкции двигателей имеется специальный резервуар. Он служит для размещения всего смазочного материала. Конструктивно ёмкость разработана таким образом, чтобы процесс взбалтывания становился невозможным, даже при экстремальных условиях.
А чтобы каждый узел мог получать смазку и дополнительное охлаждение маслом, жидкость подаётся на них с помощью насоса. Во время работы смазка постепенно стекает в поддон. Чтобы масло снова оказалось в резервуаре, предусмотрен всасывающий модуль. Именно он отвечает за приём стекающего из мотора масла обратно в ёмкость. Далее насос повторно выполняет свою работу. Цикличность этого процесса гарантирует смазку всех необходимых элементов, но при этом отсутствуют недостатки, характерные для мокрого типа картера.
Можно выделить несколько основных преимуществ, которые характеризуют сухие типы автомобильных поддон-картеров:
Но параллельно использование системы сухого картера приводит к тому, что конструкция усложняется, двигатель становится сложнее в обслуживании и ремонте. Дополнительно увеличивается общий вес автомобиля. Всё это приводит к тому, что машины с сухими картерами, при прочих равных, дороге классических решений с картерами мокрого типа.
Во многом из-за этих имеющихся недостатков и отсутствия необходимости, в гражданских автомобилях сухие системы практически не используются. В них нет острой потребности. Мокрые картеры прекрасно справляются со своими задачами, они проще в изготовлении и легче в обслуживании.
Можно с уверенностью говорить о том, что картер является не просто неотъемлемой частью любого двигателя, работающего по принципу внутреннего сгорания топливовоздушной смеси. Это ещё и очень важный компонент, выполняющий свои задачи для обеспечения надёжной, бесперебойной и беспроблемной работы силовой установки.
Конструктивно эти элементы могут несколько отличаться друг от друга, но принцип их работы примерно везде одинаковый. Разница хорошо заметна только в случае с мокрыми и сухими системами картеров. Но поскольку обычные серийные машины крайне редко оснащаются сухим типом, в подавляющем большинстве случаев речь идёт именно о мокрых масляных картерах транспортных средств.
