#0. Введение.
Dendy или Де́нди — игровая приставка, неофициальный аппаратный клон консоли третьего поколения Famicom (в США и Европе известной как Nintendo Entertainment System) японской фирмы Nintendo. В основу Dendy был положен японский конструктив аппаратной части и формат картриджа, несколько отличавшийся от американского. Dendy выпускалась с конца 1992 года компанией Steepler, собиралась на Тайване из китайских комплектующих по заказу Steepler и была распространена в республиках бывшего СССР, особенно в России, на Украине и в Казахстане. Поскольку на постсоветском пространстве NES официально никогда не продавалась, Dendy, которая была широко распространена и доступна по цене, в своё время снискала большую популярность.
Когда-то в детстве я мечтал о персональном компьютере. Частью мечты была мысль о том, что когда он у меня будет, я с легкостью смогу записывать на картриджи для Dendy другие игры и даже копировать сами картриджи друг на друга. Но всё оказалось гораздо сложнее. Сложностью было то, что я не заканчивал никаких вузов или даже пту по специальностям связанным с микроэлектроникой и по большому счету, сейчас я просто собираю схемы без особого осознания, как же там всё на самом деле работает. Текущих знаний хватает, чтобы заниматься подобным увлечением.
Обычный поиск в интернете дает очень мало информации, как сделать самому картридж для Dendy. Поэтому решил я в этом разобраться и собрать всё в один документ, чтобы у простых людей (у не простых людей всё в порядке, они такие вещи, наверно, во сне собирают, для них это не сложно) больше не возникало сложностей в этой области.
Не без помощи таких же увлеченных людей, я получил некоторые схемы и подобия схем по подключению различных мапперов в картриджах для Dendy. Разобравшись, я развел печатные платы и лично проверил работоспособность всех изготовленных картриджей. Во вложениях к данному документу вы сможете найти все печатные платы в формате Sprint Layout 6.
Технология создания картриджей, изложенная в данном документе, является просто, примером того, как это можно было бы выполнить, при желании можно сделать как угодно.
Единственное, что нужно понимать, это то, что если вы решились на подобную модификацию, то вся ответственность ложиться только на вас. Если приставка выйдет из строя или случиться ещё что-нибудь более страшное, то в этом виноваты будете только вы, и никто другой!
Если вы уверены в своих силах, то желаю Удачи в строительстве картриджей!
Начало.
Первое, с чего нужно начать, это закупиться нужными радиодеталями. Для создания разных моделей картриджей, нужны будут разные детальки. В первую очередь нужно раздобыть двухсторонний текстолит толщиной 1.5мм, он отлично входит в разъем для картриджа Dendy. В документе я рассмотрю картриджи на мапперах NROM, CNROM, AxROM (AOROM, AMROM, ANROM), UxROM (UNROM, UOROM). Опционально нам нужны будут следующие компоненты: 74ls161, 74ls02, 74ls32, микросхемы пзу от 64КБит до 2МБит, и панельки к ним (я предпочитаю использовать микросхемы в plcc корпусах), диоды 1N4148, керамические конденсаторы на 0.1 мкф. Ни в коем случае не торопитесь в процессе создания картриджей для денди, спешка может испортить всё.
Будем использовать следующий pinout разъема картриджа денди. Все приведенные в данном документе схемы, буду опираться именно на такую распиновку разъема.
Ниже можно скачать список игр с подписанными мапперами и список мапперов
AV mod для микросхемной Денди
На просторах одного из заброшенных объектов нашей необъятной Родины, я нашёл в убитом состоянии приставку Zhiliton 838. Это прибалтийский клон Famicom, более известного у нас как Денди.
Клон основан на раздельных микросхемах UA6538 и UA6527P. К сожалению, буковка P в конце маркировки последней микросхемы говорит нам о том, что разгона до NTSC не видать нам как своих ушей. Зато UA6538 даст нам великолепный звук, который и не снился современным новоделам.
Размер платы, странно припаяные разъёмы джойстиков, посадочные места под кнопку reset и переключатель питания говорят нам о том, что печатная плата разводилась под оригинальный корпус фамикома. Забегая вперёд, скажу, что туда она замечательно подходит.

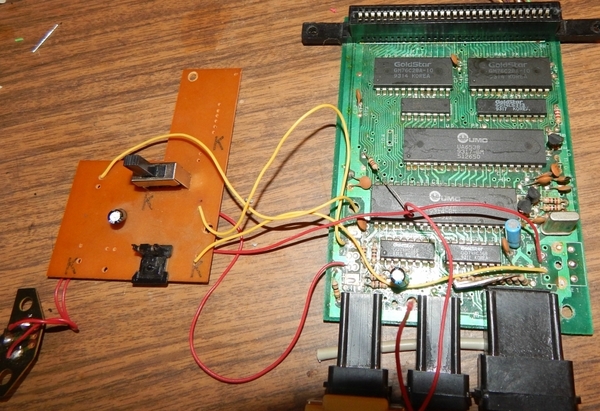

Жилитоновский модулятор представлял собой довольно жалкое зрелище, и сдохшая 7805 не позволяла приставке включиться.
Замена стабилизатора помогла и приставка заработала. Но вертикальные полосы в кадре, срыв синхронизации на телевизоре на ярких сценах и жужжание растра в звуке.
Но теперь-то совсем другое дело.

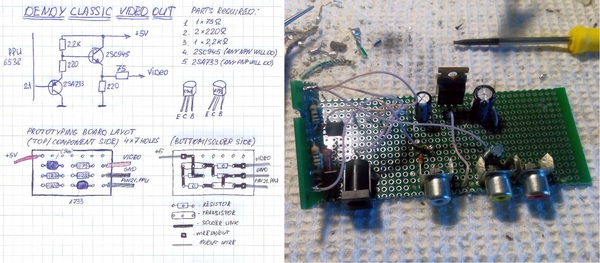

В ход пошло искусство гугл-фу, на просторах рунета (вроде бы на форумах gbx.ru) была найдена простая схемка на двух транзисторах.

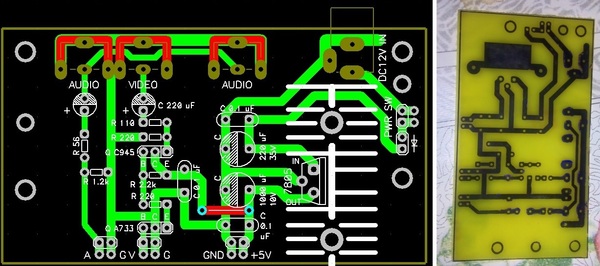

Поэтому гугл-фу был включён с ещё бОльшей силой, а заодно включён внутренний перфекционизм и запущен P-CAD.
Чуть погодя, на форумах nesdev.com была найдена следующая схемка
К счастью, она не сильно отличается от той, под которую я уже сделал плату. Резистор с конденсаторами на выходе был поменян местами, номиналы резисторов в выходном каскаде были заменены с 220 на 68 и со 110 на 82 ом. А диод (я взял 1N4148) был просто припаян с обратной стороны платы между базой и эмиттером транзистора.
Для избавления от полос были проведены следующие манипуляции:
2. На PPU же между 22-ю ногой (не используемый reset) и землёй (20-я нога) припаян конденсатор на 100 микрофарад.

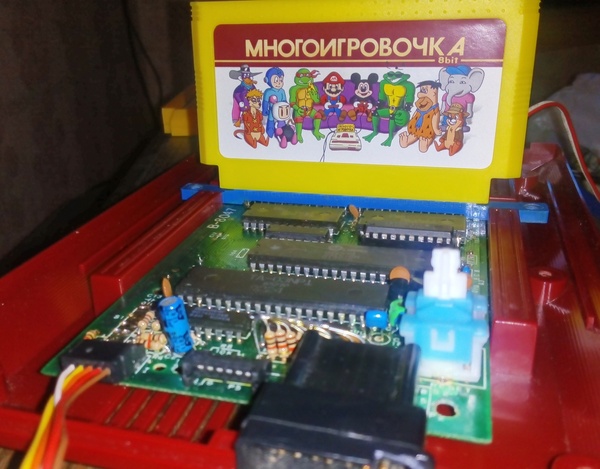

Само собой были запущены танчики. Куда же мы без любимого Batte City.
