Более частые мои обновления вы можете читать на сайте vaz2101.ru на форуме в моей теме, там вся жизнь моего авто!)

С момента создания моего последнего блога первым делом был заменён руль. Выбор пал на кожаный PROsport ралли, думаю его многие видели и многие им рулят ; )
Так же из салона был убран весь колхоз типа красной ручки кпп, насадки на ручник и накладок на педали = ) )

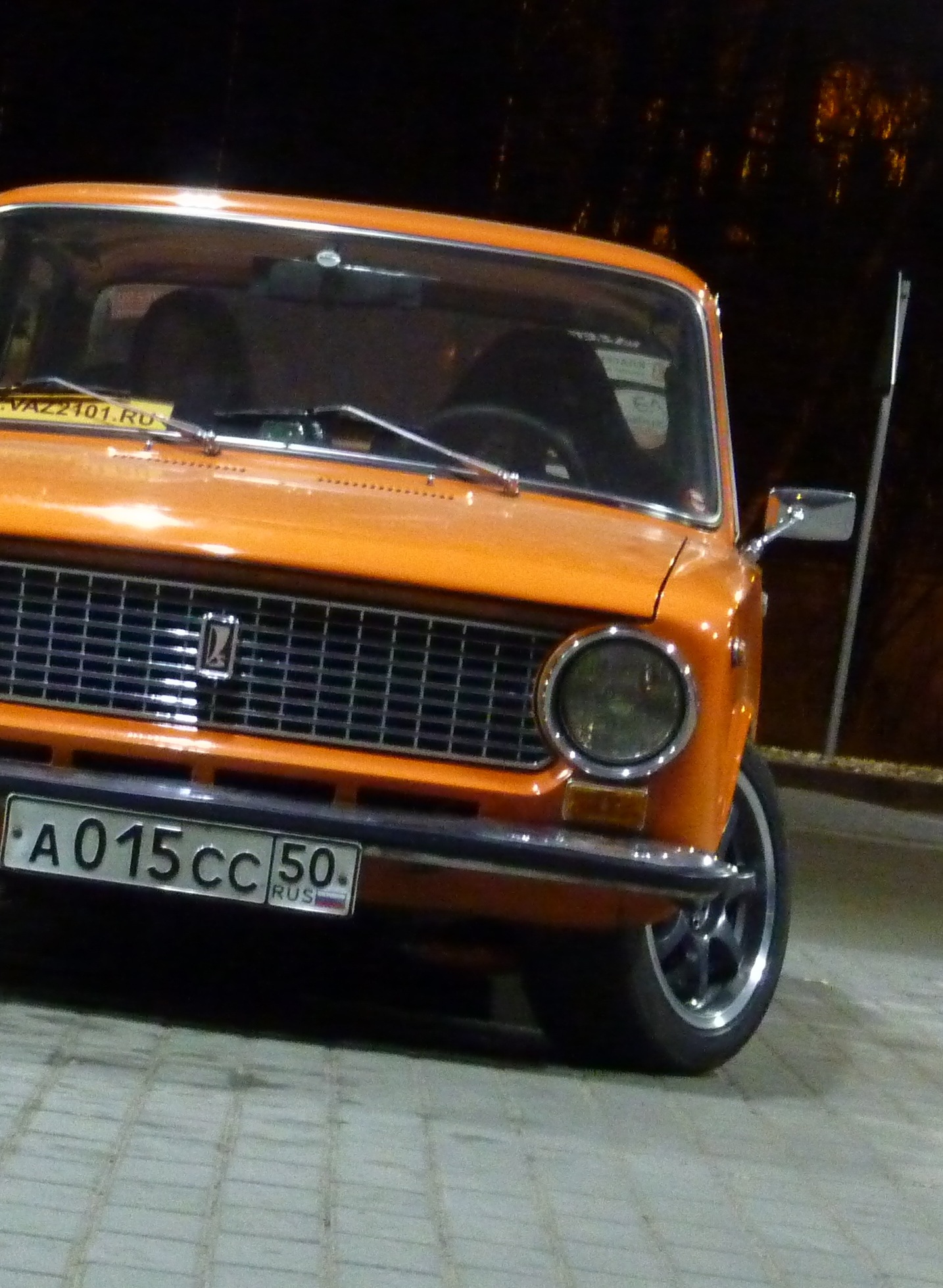

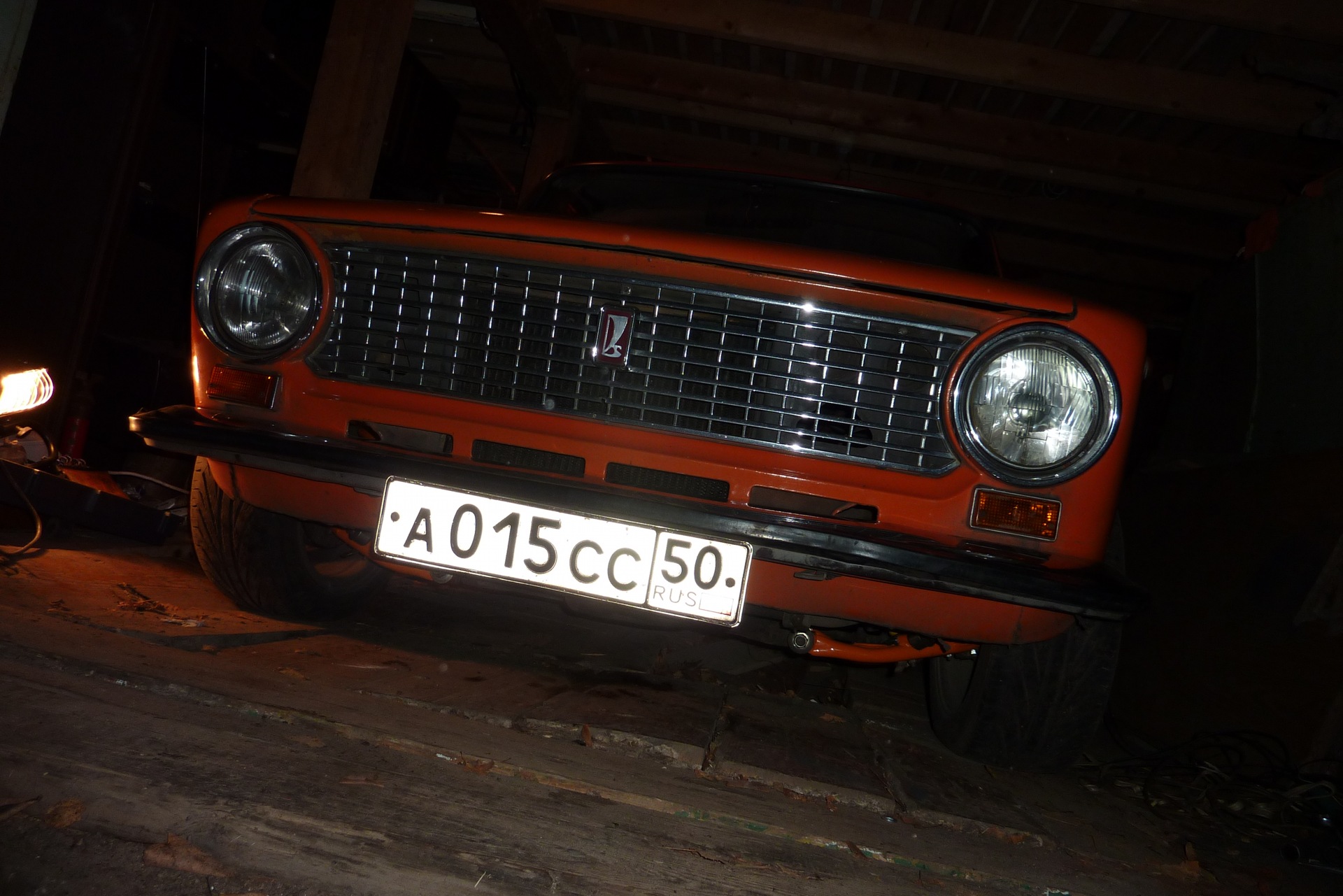

Получилось вот так:

Как сделать кастер на классике

1. Покупка ковра от 2107
2. Замена ковриков на ворсистые
3. Накладки на верхнюю часть двери

Пока что вроде всё. По мелочи так.

Как сделать кастер на классике

Пожалуй про всякие мелочи закончил = )

Теперь приступаю к рассказу о переделке передней подвески.

Вообщем надоело мне ездить на овощ подвеске, с невыносимыми кренами, клевками и прочини неприятностями)

Началось всё с того что было решено купить рычаги форс авто. и к ним стойки стабилизатора от калины ( в 2110 стойках отверстия маленькие очень)

Залез на сайт стингер-шоп.ру и заказал их. На следущий день оплатил и через три дня они были у меня. Заказывал транспортной Автотрейдинг, доставка от Тольятти до Москвы обошлась в 300 рублей.
Довольный все принял, приехал домой и увидел следущее:

Как сделать кастер на классике

Подумал либо я что-то путаю, либо мне прислали два левых рычага = ) )
Написал об этом менеджеру, он не поверил, я сфотографировал и он попросил подождать когда откликнется владелец двух правых = ) ) ) )
На следущий день они прислали контакты человека у которого два правых и сказали что возместят все убытки. Этим человеком оказался stis64 = ) Успешно с ним обменялись рычагами и он мне его даже доработал. Кстати очень полезная доработка иначе начинает тереть диск креплением стабилизатора при вывороте:

Как сделать кастер на классике

Затем побежал процесс установки.

Как сделать кастер на классике

Одну сторону, вторую…

Как сделать кастер на классике

Как сделать кастер на классике

когда всё было установлено колёса смотрели в разные стороны:

Как сделать кастер на классике

подкрутив сход на глаз поехал прокатится.
Ощущение были ужасные, мало того что руль вело( ну ясно не настроено ) так подвеску как-то толи пробивало толи еще что-то вообщем на лежаках были удары непонтяно от чего. Подумал что из-за этих проставок и решил сделать более грамотно — поехать в магаз и купить пружины от нивы. По жесткости они оказались равные клаксону напичканному этими проставками. Ощущения — намного лучше, ничего не пробивает. Тем не менее жесткость оставлена прежняя.

Итого пильнул ниву на 1.5 витка и установил

Как сделать кастер на классике

итак, с таким конфигом получилась машина напоминающая чем-то девятку из 90-х с поднятой жопой

Как сделать кастер на классике

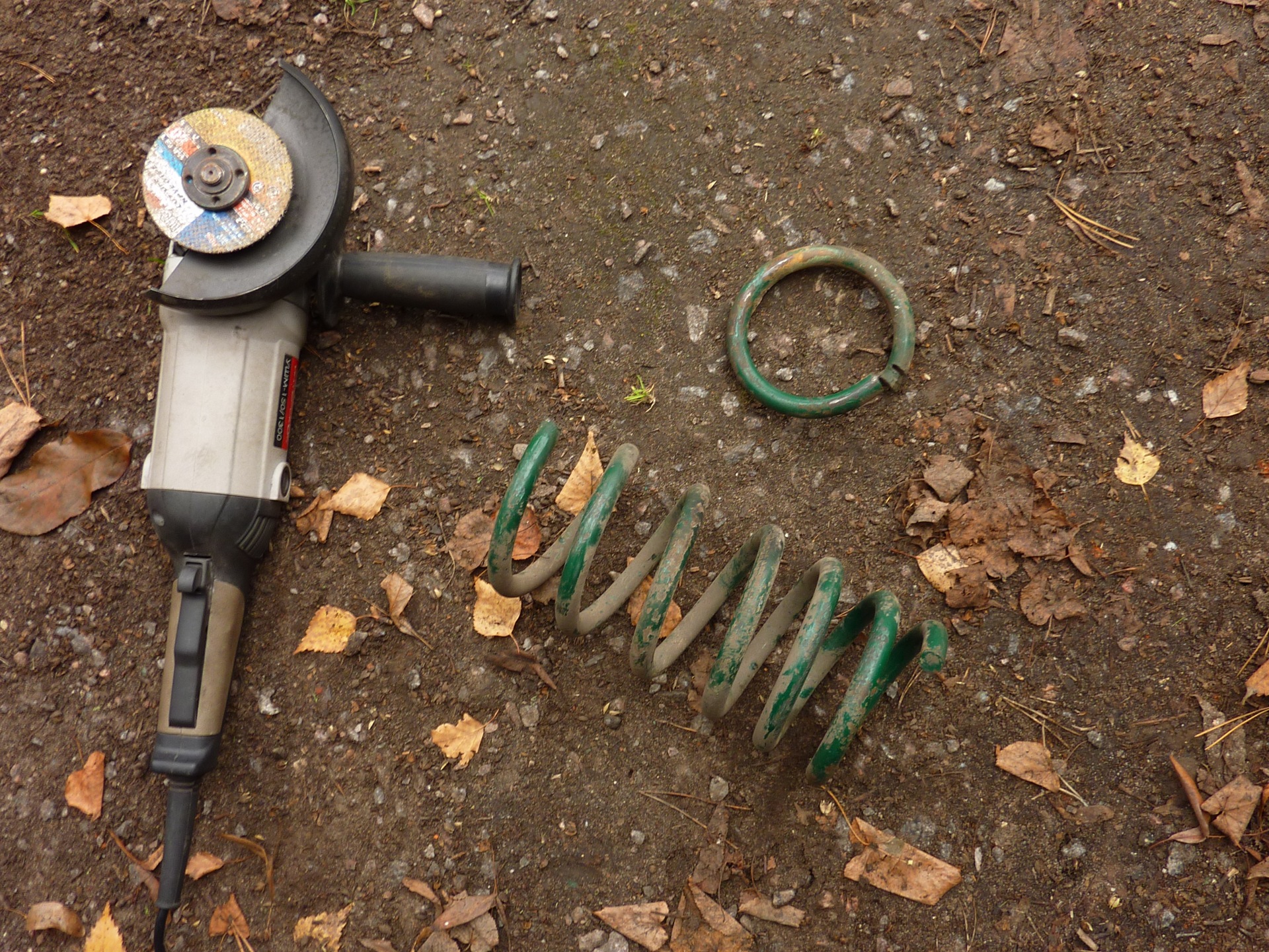

поэтому задние пружины спилил еще на пол витка. села более менее ровно.

Как сделать кастер на классике

Ну и затем поехал настраиваться. Приехал к мастеру у которого настраивался летом, после неудачного дрифта. В тот раз он меня отчитал за неграмотно построенную подвеску и сказал что шаровая на излом работает и прочее. Что пилить пружины это глупо.
Настройщик грамотный мужик, бывший раллист, рассказал мне много всего. Интересно было общаться.
Заезжаю в этот раз.
Он: Зачем снова настраиваться приехал?
Я: рычаги поменял, сейчас увидите

поднимает машину на подъемнике:

Он:ммм, интересно.
Я: ну вот видите, шаровая не на излом работает, они прочнее, всё теперь более грамотно сделано.
Он: ну вот, прежде чем пружинку пильнуть надо и денежку вложить! Это я понимаю!
Я: Ага, тут еще и кастор в районе 12 градусов.
Он: да ладно тебе, не может такого быть у бумеров 6.
Я: Ну не знаю, тут 12)

Подключает все системы и на экране компьютера цифры: кастор левого колеса +12.40 = ) )

Источник

Лада 2107 ★Железная собака★☭ › Бортжурнал › Увеличение угла кастора.

Как сделать кастер на классике

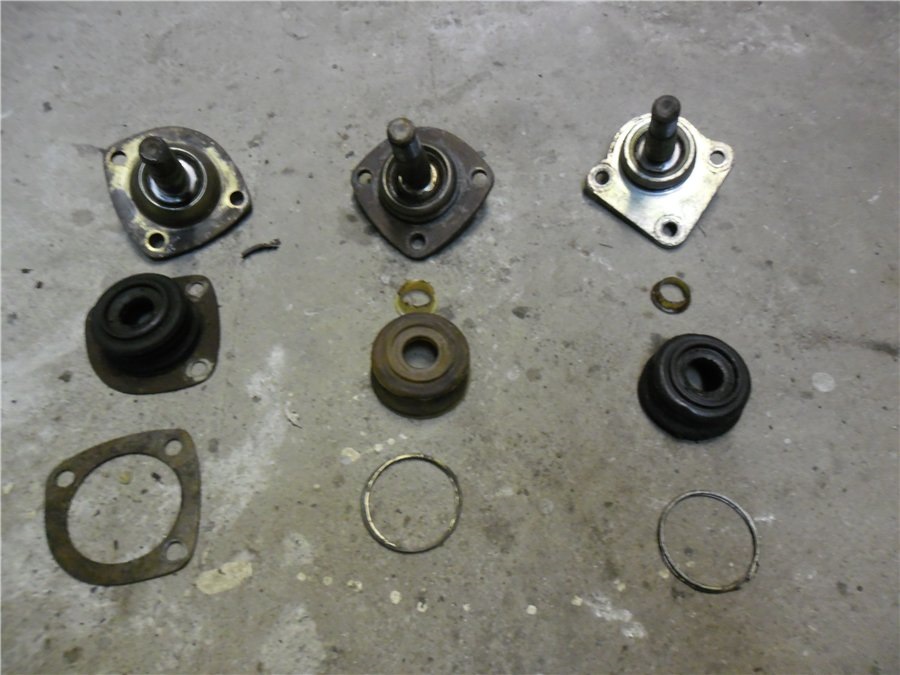

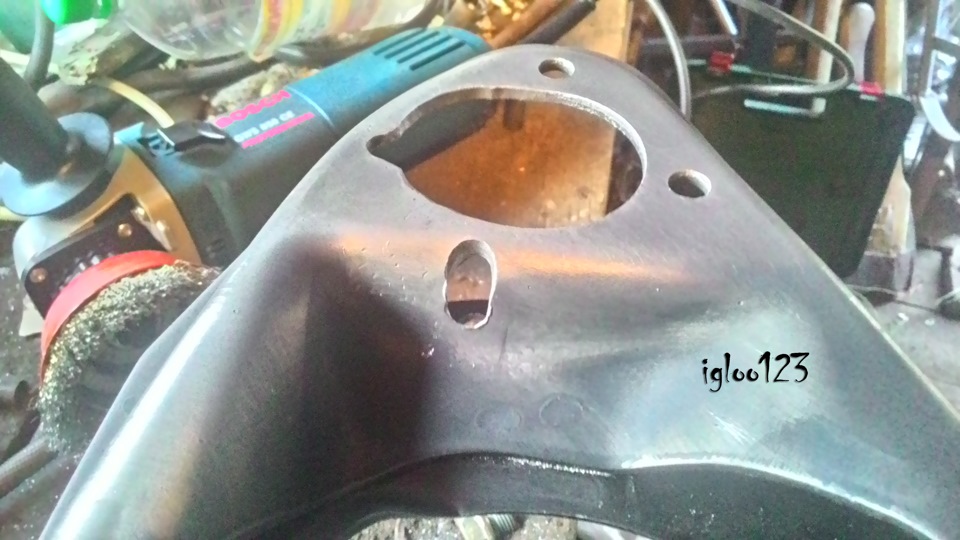

Давно хотел заморочиться над увеличением угла кастера, в поисках решения вопроса, наткнулся на статейку про увеличение кастера при помощи шаровых Нива-шевроле. Прикупил пару шаровых БЗАК

Как сделать кастер на классике

Как сделать кастер на классике

Как сделать кастер на классике

Как сделать кастер на классике

Как сделать кастер на классике

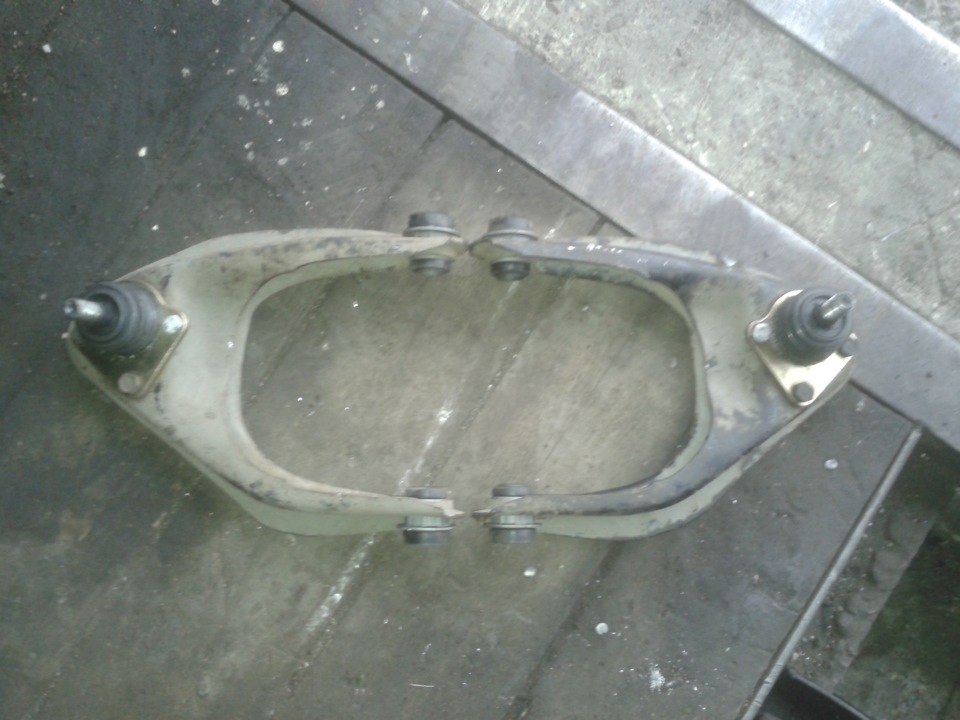

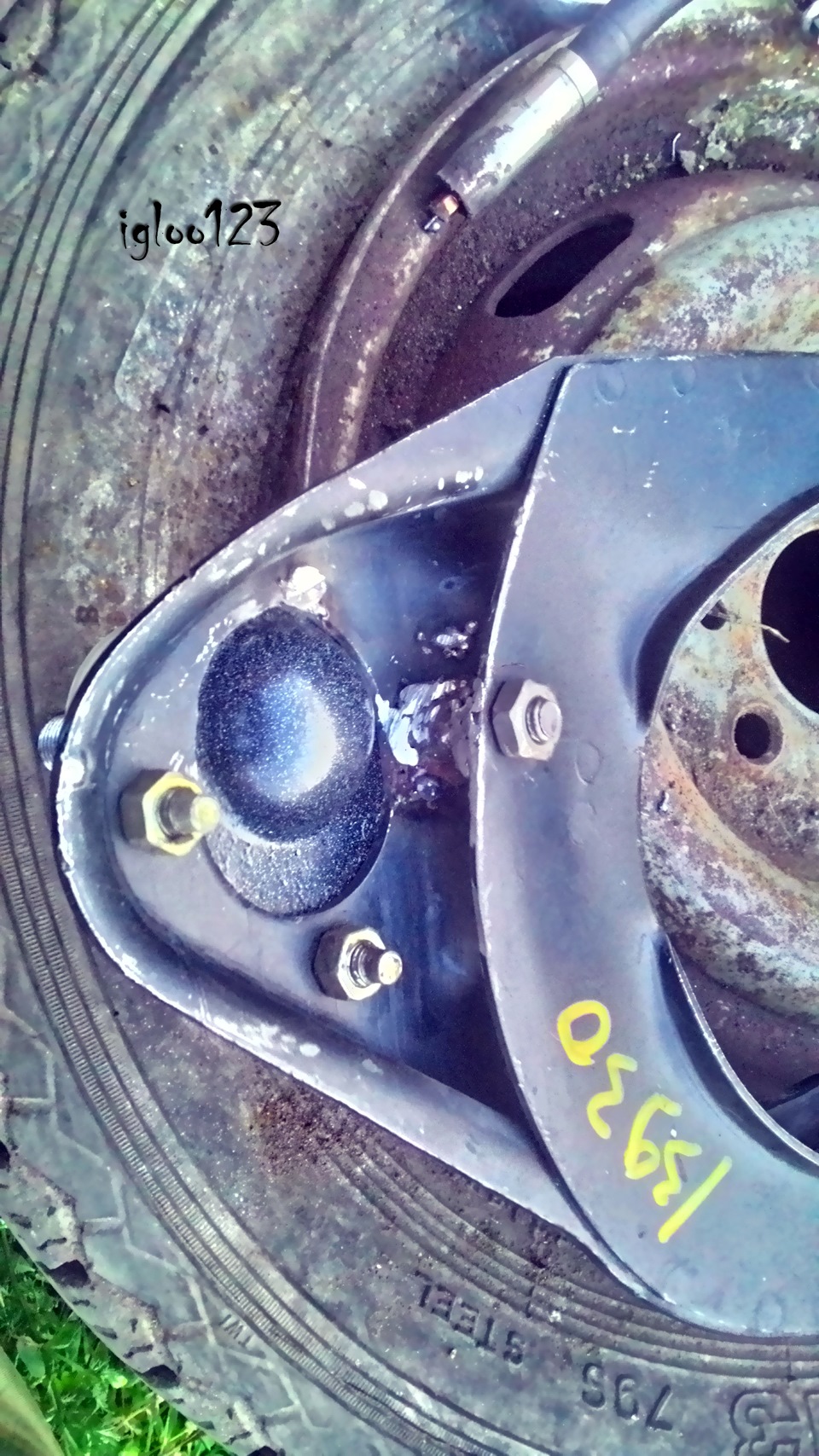

Переделанный рычаг прикрутил к стоковому и использовал его в качестве шаблона

Как сделать кастер на классике

Как сделать кастер на классике

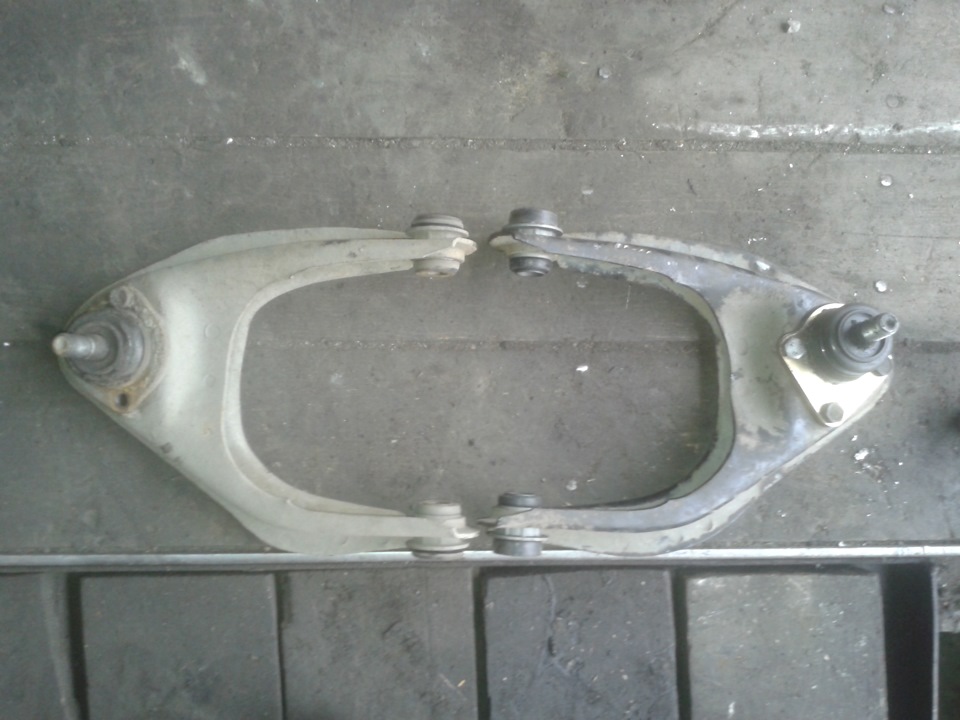

Новая шаровая сместилась на 1.1 сантиметр.

Как сделать кастер на классике

Как сделать кастер на классике

Как сделать кастер на классике

После переделки пропало такое явление, как складывание покрышки при резком повороте, уменьшился радиус разворота, колеса сами становятся прямо после поворота, как на переднеприводных авто. Руль тяжелее не стал, тяжелее стало держать в поворотах, т.к. колеса хотят выравняться.
Напоследок хочу сказать, что переделкой доволен, не жалко потраченных времени и сил.

Лада 2107 2004, двигатель гибридный 1.5 л., 73 л. с., задний привод, механическая коробка передач — тюнинг

Машины в продаже

Как сделать кастер на классике

Лада 2107, 2008

Как сделать кастер на классике

Лада 2107, 2010

Как сделать кастер на классике

Лада 2107, 1990

Как сделать кастер на классике

Лада 2107, 2007

Комментарии 103

Как сделать кастер на классике

Интересно, на синих рычагах от клабтурбо если поставить перестанет об фартук телевизора тереть🤔

Как сделать кастер на классике

Нормально. А если нижние ставить, тоже сместить можно?

Как сделать кастер на классике

С нижними волокиты больше.

Как сделать кастер на классике

Привет, буду себе так делать
Шровые шнива верхнии?(покупать)
просто чтоб точно))
И какие настройки на развеле делал?

Как сделать кастер на классике

да, верхние, развал мастер делал

Как сделать кастер на классике

Как сделать кастер на классике

Привет. Шаровые живы, проблем не наблюдаю, только положительные эмоции, но проехал мало после переделки, всего 6 тыс., еще планирую нижние тоже с шевроле поставить, тогда огонь будет…

Как сделать кастер на классике

нижние шаровые у шевроле, вроде бы, расчитаны для работы на сжатие, а в жиге нижняя шаровая рачитана для работы на разрыв.
кароч опасно вроде как.

Как сделать кастер на классике

я ставил верхние шаровые от нивы, они работают и на разрыв и на сжатие, так что все норм…

Как сделать кастер на классике

покрышки не хавает чтото малоато второе колесо повернуто

Как сделать кастер на классике

не понял твой комментарий, какой покрышки не хватает и какое из колес второе.

Как сделать кастер на классике

резину не стирает? чтото колеса повернуты по разному

Как сделать кастер на классике

разность поворота колес предусмотрено заводом — угол аккермана, внутренние колеса автомобиля следуют по окружности меньшего диаметра, чем внешние колеса, если оба колеса повернуты на одинаковую величину, внутреннее колесо будет скрестись по дороге и будет снижать эффективность рулевого управления
www.rc-auto.ru/articles_tuning/id/445/

Как сделать кастер на классике

А при такой переделке у тебя сколько кастер вийшел в градусах?

Как сделать кастер на классике

я не измерял, но те кто тоже делали, говорят, примерно 6 градусов

Как сделать кастер на классике

Ну мне нужно гдето 6-7 градусов) тебе нужно било сбоку колесо фоткать бо разници не видать

Как сделать кастер на классике

я не измерял, но те кто тоже делали, говорят, примерно 6 градусов

Как сделать кастер на классике

я еще хочу и нижние шаровые поменять

Как сделать кастер на классике

Как сделать кастер на классике

я еще хочу и нижние шаровые поменять

а то колесо о подкрылок шоркает при вывороте. а так хоть колесо чуть вперед встанет и шоркать должно перестать ))

Источник

Pras777 › Блог › Делаем отрицательный развал на Жигулях (плюс кастор).

Как сделать кастер на классике

Как сделать кастер на классике

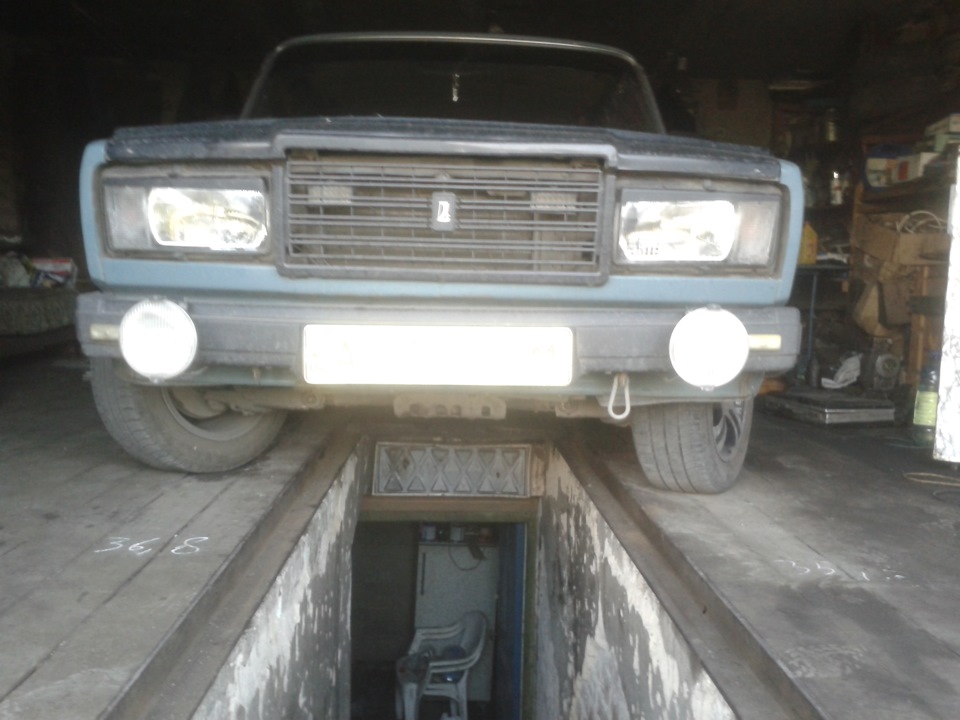

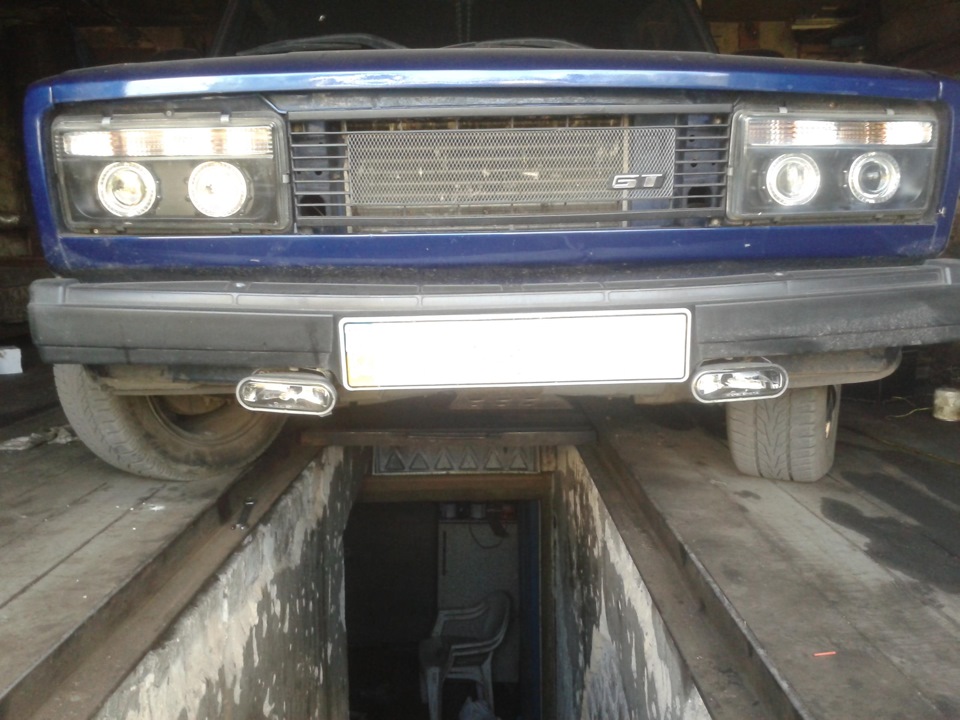

Понадобится яма, монтировка, инструмент, а так же шайбы специальные развальные (они похожи формой на подкову) и обычные шайбы (хорошо подходят шайбы с болтов гбц классики). Легче делать вдвоём, но можно и в одного.

Универсального рецепта не существует, потому что машины у всех разные, разная геометрия кузова и пр. Поэтому я не смогу вам как в журнале чётко расписать шаги и сказать, сколько чего, куда и чем.

На Жигулях существуют такие штуки как «развальные болты» (на фото цифра 1). Этих болтов два на правом нижнем рычаге и два на левом нижнем рычаге.
С помощью этих болтов регулируется развал и кастор.

Болт ближе к переднему бамперу назовём передний болт, а болт, который ближе к заднему бамперу назовём задний болт.
Цифрой 2 на фото обозначены шайбы. В данном случае стоят только шайбы от болтов гбц, а специальные развальные шайбы (в форме подковы) не установлены.

Стрелки от цифры 2 направлены в места, куда надо надевать шайбы.
Можно отталкиваться от того как сделано на этой машине.
То есть: на передние болты надеваем три шайбы, а на задние пять шайб. Затянуть болты и посмотреть устроит ли вас полученный результат. Если колёса мало развалены (по Вашему мнению), то добавляем шайбы. А если развалены чересчур много, то начинаем убирать шайбы.

Вы конечно же заметили, что шайб на переднем и заднем болтах не одинаковое количество. Этой разностью в количестве шайб и регулируется кастор. Кастор, по-простому говоря, это возвращаемость руля. Описать это явление можно так: вы несётесь боком, у вас вывернут руль в одну сторону, далее при перекладке вы отпускаете руль и он сам быстро выворачивает (возвращается) в другую сторону. Это и есть кастор.

Обычно, комфортный кастор получается, когда разница в количестве шайб примерно в два раза. То есть, например, если на передние болты вы надели по три шайбы, то на задние нужно надеть по шесть шайб, то есть в два раза больше.
Сделать так и уже смотреть по ощущениям при управлении автомобилем нужно ли кастор увеличить или уменьшить.

Многие бездумно стремятся сделать огромный кастор, но это полная тупость. Кастор не должен быть большой или маленький, он должен быть оптимальный и это важно. Кастор направлен на улучшение управляемости. При изменении кастора (регулировании шайбами) происходит изменение двух параметров: изменяется скорость возврата руля и вслед за этим АВТОМАТИЧЕСКИ изменяется лёгкость руля. Чем больше кастор (т.е. чем больше разница в шайбах/чем быстрее возращаемость руля) тем тяжелее руль.

Ваша задача: найти золотую середину, при которой руль возвращается как можно скорее, но и при этом, что бы руль легко крутился, что бы вы без проблем с ним справлялись, не обсераясь от его тугости.

Так же не забывайте, что сразу после вашего вмешательства по регулировке развала и кастора придётся настроить расхождение. Оно регулируется гораздо проще — рулевыми тягами (кручением сгонов). Колёса должны стоять ровно либо слегка в стороны.

Не нужно отчаиваться, если что-то не получилось сразу. Настройка тачки, это всегда сложно. Но чем раньше начнёте пробовать, тем раньше разберётесь и поймёте что к чему.

Важный момент: если выяснится, что ваши развальные болты слишком коротки для того что бы ещё надеть на них шайб и тем самым увеличить развал, то просто купите болты более длинные и замените их. В автомагазине продаются болты разной длины, выбирайте! У настоящего развального болта шляпка специальной прямоугольной формы. Если вы захотите заменить свои болты на более длинные, то можно ставить болты с обычной шляпой, это не имеет значения.

Обязательно ставьте граверные шайбы и регулярно протягивайте эти болты.

Источник

Как сделать кастер на классике

Ушаталась у меня подвеска, нижние рычаги гнуты, сайлентблоки треснули, настало время менять.

Чтобы улучшить управление решил сделать немного не заводской конфиг, а именно увеличить продольный наклон колес. Увеличить устойчивость при прямолинейном движении и уменьшить радиус разворота.

Переделка довольно не сложная, нужно на заводкой верхний рычаг установить шаровую со смещение пальца от ШНивы.

Как сделать кастер на классике

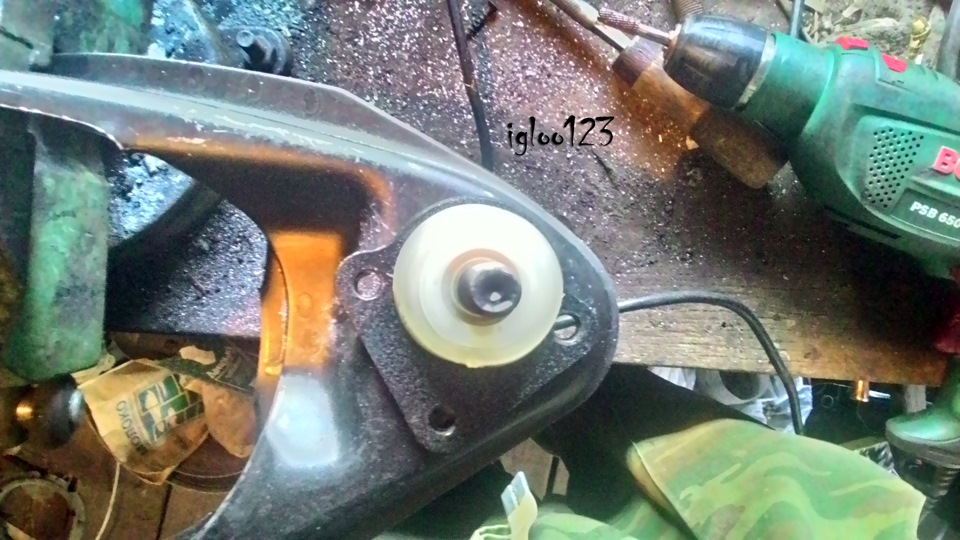

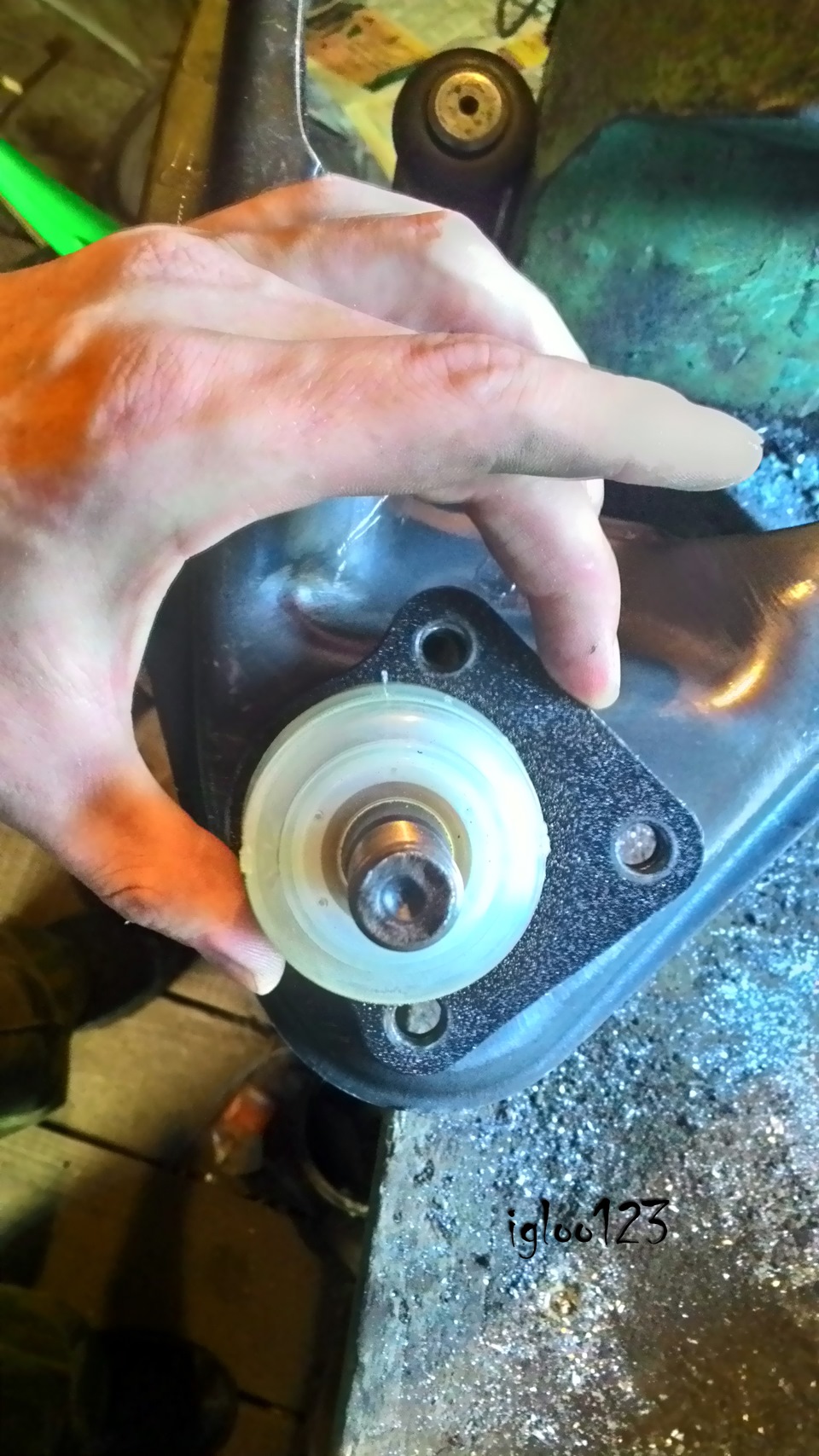

Примерил шаровую, палец нужно смещать к задней части авто. Для этого поворачиваем шаровую на 90*.

Как сделать кастер на классике

Под шар шаровой нужно расточить рычаг напильником или шарошкой. Рычаги сейчас сырые продают, откровенное гумно, поэтому я легко за 20 минут расточил их.

Как сделать кастер на классике

Как сделать кастер на классике

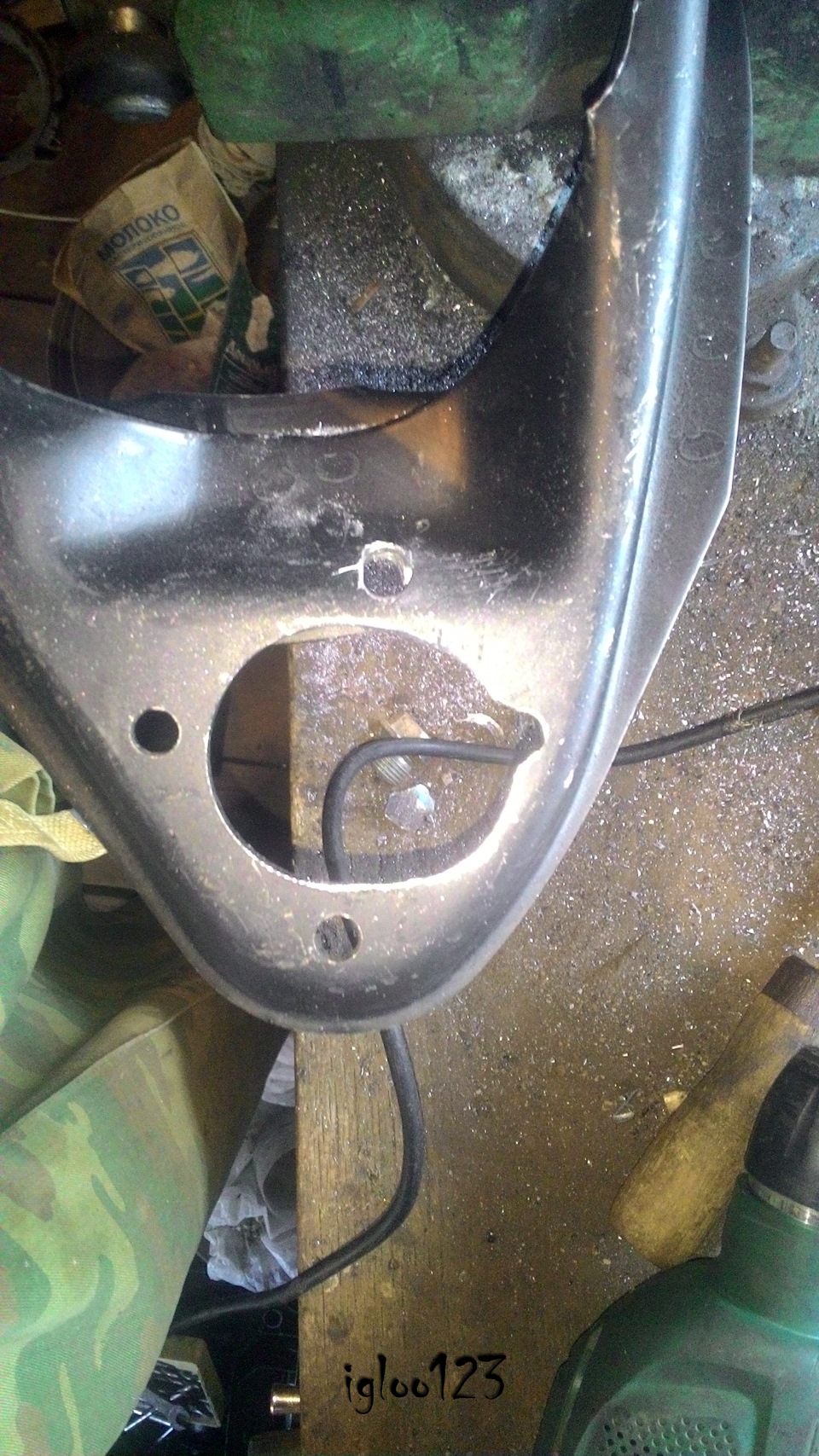

Отверстие точно сделать несложно, накернил саморезом через шаровую и срерлом от 2мм к большему аккуратно рассверлил.

Как сделать кастер на классике

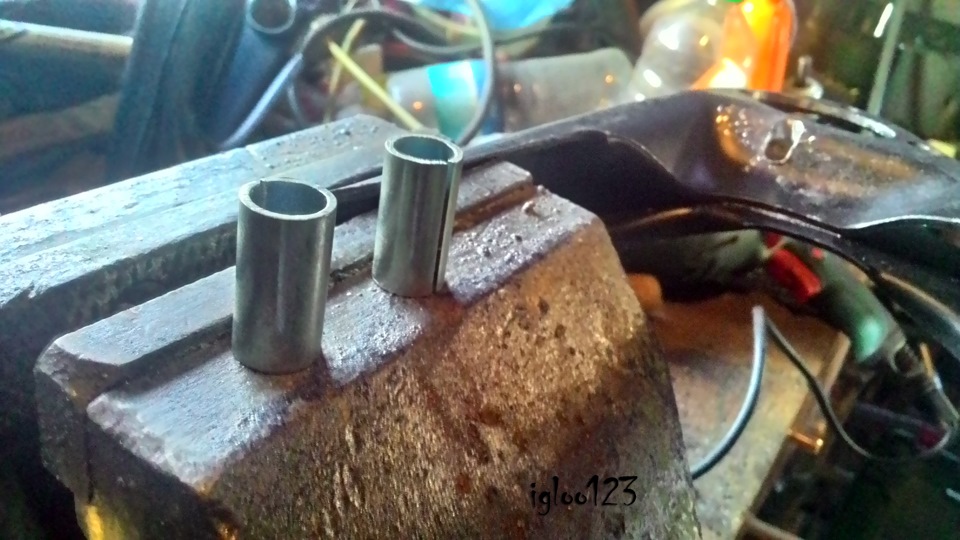

После примерки решил усилить крепление дополнительного болта втулками от переднего амортизатора 2101.

Как сделать кастер на классике

Как сделать кастер на классике

Как сделать кастер на классике

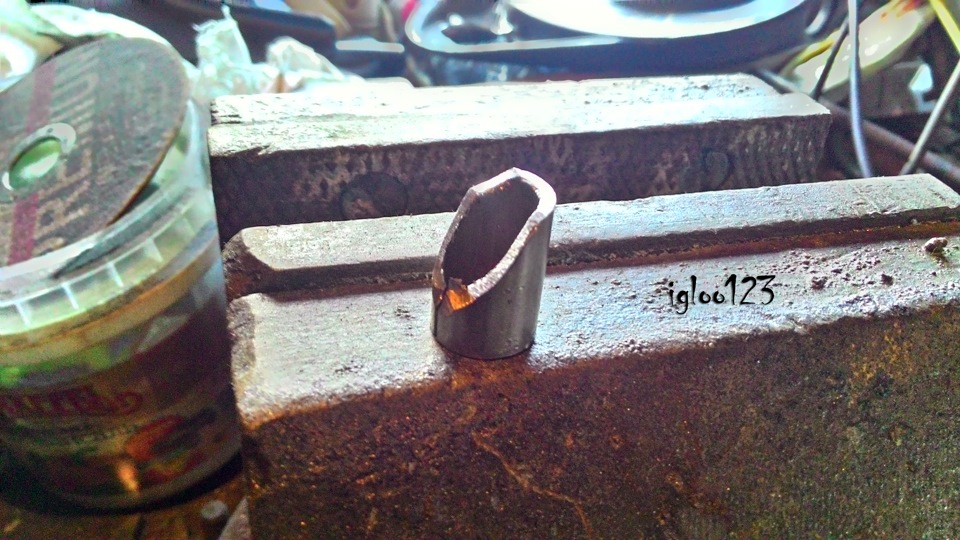

Втулки подгонял на глаз и на наждаке выводил плоскость.

Как сделать кастер на классике

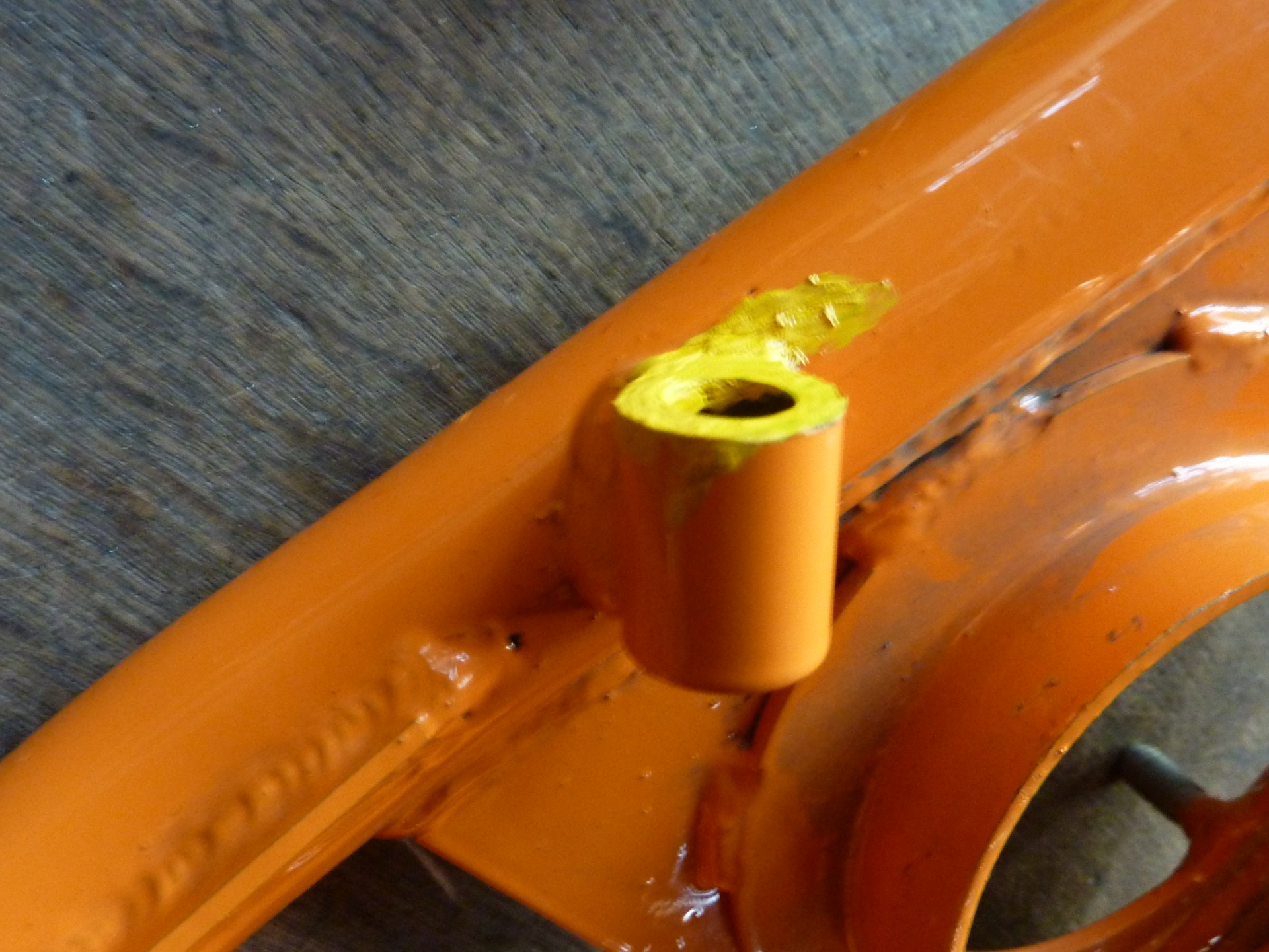

Под площадку шаровой по такому же принципу приварил втулку, чтобы снизить нагрузку на шаровую.

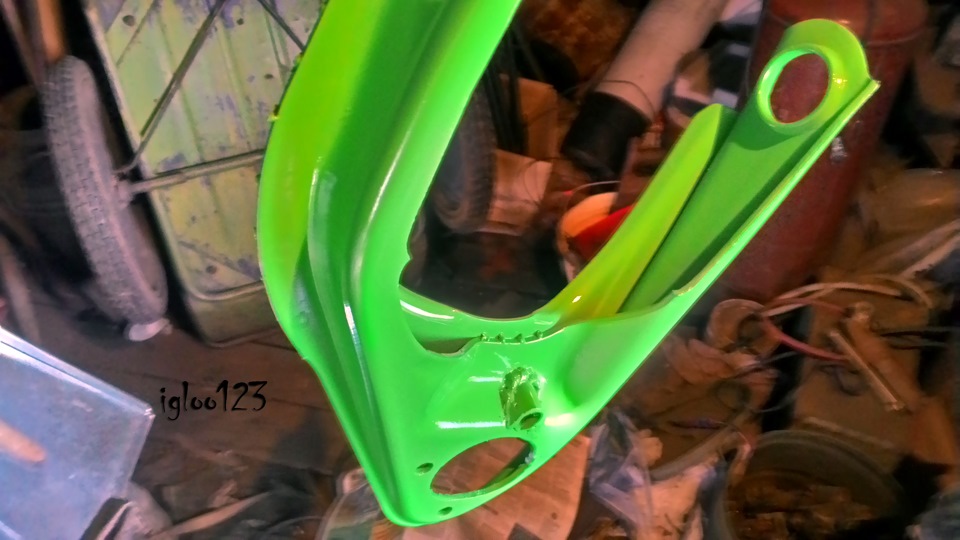

Зашкурил рычаги, загрунтовал и покрасил, чтобы не проржавела сварка. Вывесил на нитке чтобы побыстрее, не ворочать с двух сторон.

Как сделать кастер на классике

На фото видно смещение более 1 см.

Как сделать кастер на классике

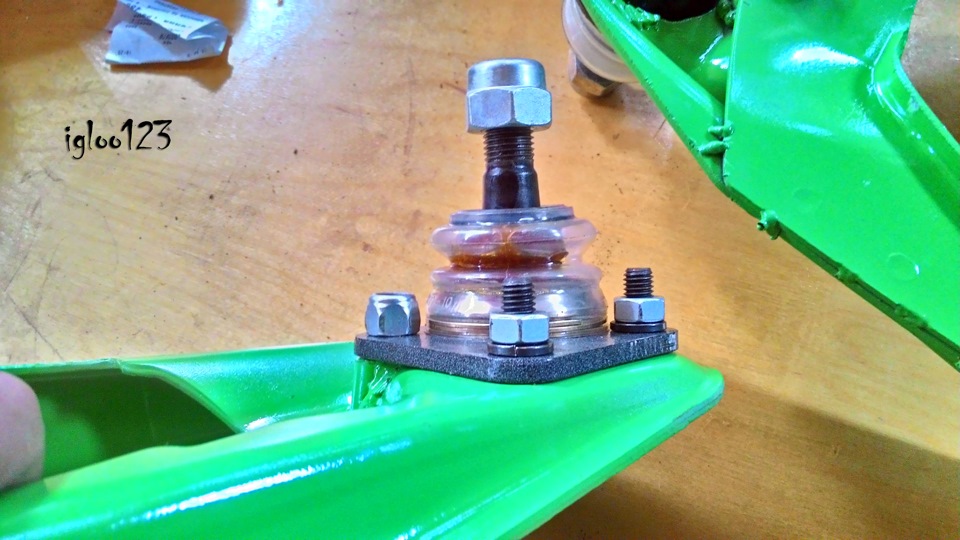

Шаровая идеально сидит по креплениям, площадка рычага на одном уровне со втулкой.

Как сделать кастер на классике

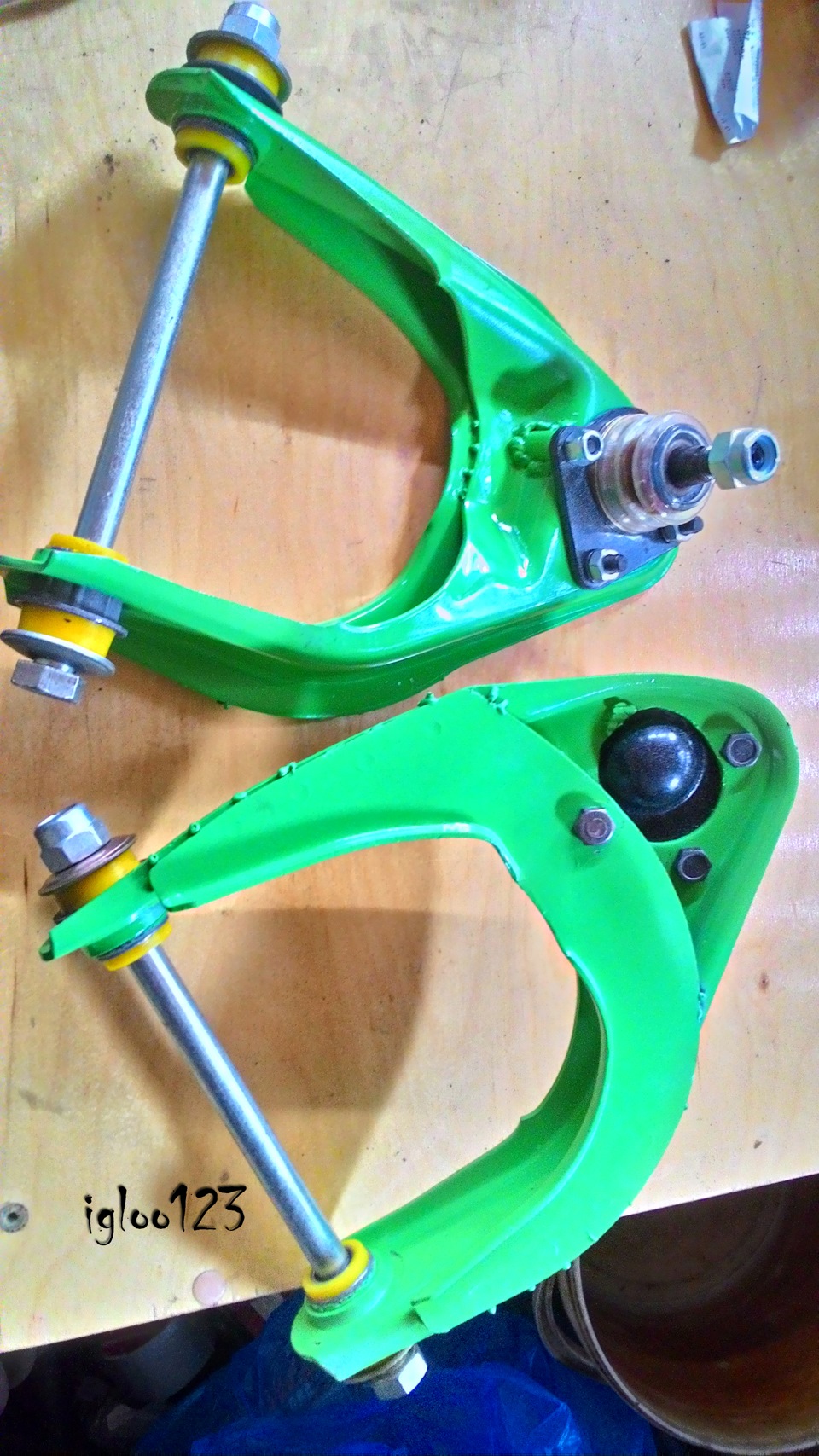

Ну и окончательный вид.

Как сделать кастер на классике

Поехал по рекомендации на сход-развал, мужик толковый все адекватно воспринял, выслушал пожелания, выставил руль на место и дал совет по схождению. В интернете не нашел толкового совета по схождению. Единственное замечание дал мне мастер по полиуретану, зря поставил, говорит раньше резины развалится, проверим.

Дорогу держит отлично, накат незначительно уменьшился, руль крутиться ненамного тяжелее. Из заноса выходить проще.

Источник

Как сделать сход развал на ваз 2107

Сделал 3D развал-схождение. Сказал, какие настройки хочу получить — они сказали ОК, выжмем всё возможное из сток подвески. Цена за настройку одного параметра 500р. (3*500=1500р.), плюс 300р. за неоткручивающиеся гайки на схождение (с развальными болтами всё было OK, т.к. я их менял на новые, более длинные). Времени заняло 1,5 часа.

В прошлой статье о регулировке развала и схождения на автомобиле, мы разобрались для чего нужны эти углы, как и чем их настроить (читаем здесь), и если развал-схождение в норме, а машину уводит в движении, то проверьте кастер — угол продольного наклона оси поворота колеса. Но как измерить этот самый кастер?, во многих СТО лишь разводят руками.

Кастер можно измерить с помощью специального приспособления и в этой статье будет описано как его изготовить и как им пользоваться на примере классических Жигулей, но по этому принципу приспособу можно изготовить для любой машины, нужно лишь поменять расстояние крепёжных отверстий для крепления к ступице.

Lada 2107: регулировка развала схождения колес своими руками в гараже

Эксплуатационный износ элементов подвески, а также многочисленные удары по причине неровностей дорожного полотна способны изменить архитектуру ее геометрических связей. Собственно, любые манипуляции с компонентами рулевого управления или подвески также влекут за собой потребность настройки параметров конструкции. Владельцы отечественных автомобилей Lada успели на практике отработать успешную программу по отладке узлов шасси, тем самым обеспечивая безупречную управляемость и безопасность.

Зачем нужна регулировка своими руками развала схождения передних колес на Lada 2107?

Нарушения в настройке колес формируют целый букет негативных последствий, которые напрямую влияют на уровень управляемости авто:

Как сделать кастер на классике
Несвоевременно проведенный развал схождение своими руками на ВАЗ 2107, может повлечь замену опор или их подшипников, а значит, и ощутимые финансовые траты. Не добавит оптимизма и фактор испорченных покрышек, которые при неправильных углах теряют свои качества буквально за несколько месяцев. Нельзя забывать о процедуре корректировки кастора в случае проведения ремонта кузова после аварии или смены деталей передней подвески.

Рекомендации производителя

Современные автолюбители уже подзабыли нормативы проведения ТО на «семерке», а зря. Согласно рекомендациям производителя корректировка величин установки колес проводится через 10 000 км пробега, при этом значения углов должны соответствовать следующим показателям:

Самостоятельная регулировка развал-схождения на ВАЗ 2106

«Жигули» шестой модели во время проведения ремонтных работ не вызывают особых проблем. Поэтому посещать автосервис каждый раз, когда есть подозрение на то, что УУК нарушены, может оказаться затратным мероприятием. В связи с этим многие владельцы рассматриваемого автомобиля проверяют и регулируют углы колёс самостоятельно.

Подготовительные работы

Для проведения регулировочных работ автомобиль потребуется загнать на ровную горизонтальную поверхность. Если такой возможности нет, то для установки колёс по горизонтали под них помещают подкладки. Перед диагностикой необходимо проверить:

Если во время подготовки будут обнаружены неисправности подвески, устраняем их. Машина должна оснащаться дисками и шинами одинаковой размерности. На ВАЗ 2106 нужно выставить давление в шинах согласно следующим значениям: 1,6 кгс/см² спереди и 1,9 кгс/см² сзади, что также зависит от установленной резины.

Подготовительный этап и схема наладки углов установки передних колес на Lada 2107

Сбалансированные диски, шины с оптимальным давлением воздуха и ровная площадка – это далеко не полный список необходимых условий, когда регулировка развала схождения колес своими руками пройдет без ошибок. Не менее важны, казалось бы, незначительные факторы:

Чтобы настройка ходовой части была корректной, желательно нагрузить машину: на каждое кресло положить по 60-70 кг, а в багажник – 40-50 кг. Собственно, регулировки можно выполнять и на порожнем авто, но назвать ее точной вряд ли возможно. Геометрия, установленная в документации производителя, выполняется по схеме: кастор – развал – схождение.

Руль выставляется в направлении прямолинейного вектора движения, после чего следует покачать кузов машины со стороны каждого колеса, чтобы выбрать люфты подвески. Перед тем, как приступить к установке своими руками величин развал схождения на автомобиле ВАЗ 2107, нужно проверить уровень горючего в топливном баке, и при необходимости долить до полного состояния. Также не забываем снять декоративные колпаки на дисках.

Как сделать кастер на классике

Необходимые инструменты и оборудование

Для самостоятельной работы по выставлению углов расположения колес следует подготовить:

Настраиваем угол кастора

Корректировка кастора всегда предваряет установку углов передних колес. Работы производятся с использованием спецшаблонов, при этом важно учитывать следующие моменты:

Как сделать кастер на классике

Процедура настройки выполняется методом перестановки шайб на болтах, которые фиксируют нижний рычаг относительно его оси (на торцах). Увеличить угол можно путем установки шайбы на болт, расположенный ближе к салону.

Как отрегулировать своими руками развал схождение на автомобиле ВАЗ 2107: ключевые моменты

Юстировка параметров положения колес трудно выполнить самому, поэтому лучше воспользоваться услугами хорошего помощника. Но даже, если не удалось найти такого, то не стоит отчаиваться – неспешно действуя по перечисленным пунктам, вам удастся реализовать настроечные операции в полном объеме.

Установка угла развала

Как сделать кастер на классике

Чтобы произвести своими руками регулировку развала или схождения передних колес на Lada достаточно выполнить несколько нехитрых операций. Для измерения фактических величин следует взять отвес и штангенциркуль. Дальнейшие действия производятся согласно следующей схеме:

Технология изменения угла развала состоит в установке или демонтаже шайб на двух болтах, которые закручены радиально в ось нижнего рычага. Добавив или убрав шайбу толщиной 0,5 мм, корректируемый угол изменится на 7-9′. Важно знать, что угол кастора при этом остается без изменений.

Установка угла схождения

Параметр представляет собой фактор отклонения вектора вращения колеса от градиента прямолинейного движения. В цифрах этот промежуток выражается 2-4 мм при полностью загруженном авто и 3-5 мм – при пустом. Определение данных показателей осуществляется при помощи бечевки с двумя крючками:

Как сделать кастер на классике

В случае, когда условие не выполняется, нужно выполнить настройку своими руками угла развала и схождения на автомобиле ВАЗ 2107 при помощи корректировки муфт рулевых тяг:

Регулировки схождения и развала колес ВАЗ-2101

Для проверки углов установки колес требуются простейшие инструменты — линейка или штангенциркуль длиной не менее 100 мм, отвес (нить с грузом), шнур длиной около 3 м — и горизонтальная площадка. Поскольку в большинстве случаев после проверки возникает необходимость регулировать углы, лучше эти работы проводить на эстакаде или осмотровой канаве, чтобы можно было добраться инструментом к переднему мосту автомобиля. Площадки, на которых будут стоять колеса, должны находиться в одной плоскости и располагаться горизонтально. Следует учесть, что обеспечить правильные углы установки колес можно лишь тогда, когда стабильно положение самих колес во время движения. Поэтому развал и схождение проверяют, предварительно убедившись, что передняя подвеска и рулевое управление в полной исправности, что нет повышенных люфтов в их подвижных соединениях — подшипниках ступиц передних колес, шаровых опорах поворотных стоек, наконечниках рулевых тяг, втулках рычагов подвески и оси маятникового рычага. Кроме того, контролируют состояние резиновых втулок штанг задней подвески; подтягивают все точки крепления передней и задней подвесок, загрузив машину (320 кг). Затем проверяют крепление и состояние колес и шин, доведя давление в них до нормы (или на 0,1 атм больше, чем предписано инструкцией).

Как сделать кастер на классике

Определение точек равного биения колеса

Только после всего этого приступают к регулировке незагруженной машины. Вывесив передние колеса и поворачивая их, определяем и отмечаем мелом диаметрально противоположные точки равного биения на выступающих частях боковин покрышек. Затем снимаем декоративные колпаки с передних колес и устанавливаем рулевое колесо в положение, соответствующее прямолинейному движению автомобиля, — спица его должна быть расположена горизонтально.

Как сделать кастер на классике

Положение колеса при проверке развала

Теперь поворачиваем передние колеса так, чтобы отмеченные ранее точки равного биения шин обоих колес располагались вертикально. Нажимая на бампер, прокатываем автомобиль вперед и назад, чтобы исключить влияние опор на положение колес.

Как сделать кастер на классике

Определение развала колес

: 1 — поперечина; 2 — регулировочные шайбы; 3 — нижний рычаг; 4 — отвес; 5 — шина колеса; 6 — верхний рычаг; а и b — расстояния от нити до закраин обода

Наконец можно приступить к определению угла развала колес. Для этого подведем к верхней части шины отвес и измерим линейкой расстояния «а» и «Ь» между его нитью и ободом в нижней и верхней точках колес. Если разность полученных величин (Ь—а) находится в пределах от 1 до 5 мм — значит угол развала колес в норме. Разность менее 1 мм указывает на то, что угол недостаточен. Чтобы увеличить его, следует удалить нужное количество регулировочных прокладок (шайб), расположенных между осью нижнего рычага подвески и поперечиной, предварительно ослабив две гайки крепления. При чрезмерном угле развала (Ь—а больше 5 мм) нужно добавлять шайбы. Запомните, что изменение их суммарной толщины должно быть одинаковым под передним и под задним болтом. В противном случае нарушится продольный угол, на который наклоняется ось поворота колеса, и в результате автомобиль будет тянуть в сторону.

Как сделать кастер на классике

Определение схождения колес

: 1 — точки равного биения; 2 — шнур; 3 — линейка; с — расстояние от шнура до передней части боковины покрышки заднего колеса.

Проверив и отрегулировав развал передних колес, определим угол их схождения. Для этого установим автомобиль так, чтобы отмеченные ранее точки 1 равного биения шин были расположены в горизонтальной плоскости. Рулевое колесо, как и прежде, — в положении прямолинейного движения. Приглашаем помощника и натягиваем с ним шнур на уровне осей переднего и заднего колес, следя за тем, чтобы он без изгиба касался точек 1 на переднем колесе. В этом положении измеряем линейкой расстояние «с» от шнура (заменяющего в данном случае луч света или линейку стенда) до передней части боковины покрышки заднего колеса. Расстояние «с» должно составлять — 26—32 мм. В случаях, когда «с» выходит из указанных пределов, определим таким же образом схождение колес на другой стороне автомобиля. Если сумма величин «с», замеренных с обеих сторон машины, соответствует удвоенному требуемому значению (52—64 мм), а спица рулевого колеса во время прямолинейного движения автомобиля находится под небольшим углом (до 15—20°) к горизонтали, схождение можно не регулировать. Если же величина, равная «2с», не укладывается в указанные пределы или спица располагается под большим углом, необходимо обеспечить требуемое схождение регулировкой.

Регулировка длины крайних рулевых тяг

: 1 — наконечник; 2 — зажимы; 3 — муфта; 4 — тяга.

Как известно из инструкции, это достигается вращением резьбовых муфт у обеих рулевых тяг после ослабления их упругих зажимов. Результат регулировки будет более точным, если перед окончательным закреплением зажимов вращать муфты в сторону удлинения крайних тяг. Случается, что изменить длину тяг не удается. Причина — загрязнена резьба или наконечник и тяга упираются один в другую. Тогда надо снять муфты и очистить резьбу или укоротить наконечник и тяги на нужную величину. И еще один совет. Затягивая зажимы муфт, не применяйте чрезмерных усилий, а стыки муфт располагайте так, чтобы концы болтов не смотрели вперед. Это исключит задевание их о нижний рычаг подвески. Закончив регулировку, еще раз проверим ее результаты. Следует иметь в виду, что изменение развала передних колес всегда вызывает нарушение их схождения. Поэтому, если нет видимого изменения развала, то достаточно периодически проверять только схождение. Затратив на это всего 10—15 минут, вы можете вовремя обнаружить неисправность и предотвратить ее плачевные последствия. Рекомендуемый метод проверки схождения и развала передних колес можно применять на всех легковых автомобилях. Различие лишь в измеряемых величинах, которые для ВАЗ-2101, «2102» и «2103» были найдены расчетным путем и подтверждены экспериментами. Двухлетняя практическая проверка этого метода на «жигулях» показала, что он дает хорошие результаты.

Подведем итоги

Устанавливать правильную геометрию передней подвески нужно на ровной площадке при помощи следующих инструментов:

Отрегулировав кастор методом перестановки шайб, можно приступать к настройке углов положения передних колес в следующей последовательности: юстировка развала за счет добавления/удаления шайб и наладка схождения путем вращения соединений рулевых тяг.

Регулировка развала и схождения на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Развал – под этим термином понимается то, как колесо у автомобиля будет стоять относительно вертикали. Если верхний край у колеса будет выведен наружи, то это значит то что развал положительный, а если тот же самый верхний край колеса будет находится во внутренней части автомобиля, то этот развал будет уже считаться отрицательным и обозначаться значением «-».

Примечание! При неправильно отрегулированном развале, а именно при отрегулированном развале лишь у одного переднего колеса, при езде автомобиль может уносить в сторону – это можно очень легко определить, при езде сняв руки с рулевого колеса!

Схождение – этот термин означает то, как колёса будут сходится между собой относительно дороги. Вот к примеру на задне-приводных автомобилях колёса стоят под положительным углом, а на переднем приводе под отрицательным как показано на фото. А сделано это всё для того, чтобы при трогании с места и при дальнейшей езде колёса выравнивались и становились полностью ровно.

При неправильно отрегулированном схождении, покрышки у автомобиля могут намного быстрее износится чем при отрегулированном схождении, поэтому всегда следите за ним и по возможности регулируйте!

Какие инструменты мне понадобятся для регулировки? Для регулировки будет обязательно нужен штангенциркуль, а так же набор основных гаечных ключей, клещи вида «Кобра», обычная нитка небольшой длинны и необычная нить с привязанными на обоих её концах крючками.

Ещё вам понадобится брусок толщиной «22 мм», и ещё один брусок только уже толщиной «6 мм».

Когда нужно регулировать развал и схождение? Они подлежат регулировки, при:

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

Как сделать кастер на классике

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Как отрегулировать развал и схождение, они же углы установки колес на ВАЗ 2101-ВАЗ 2107?

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» – это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

Как сделать кастер на классикеДля регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

О кастор кастор, ты могуч

Со многим несоглашусь, постараюсь конструктивно.

«Полный ход подвесок переднеприводного ТАЗика

160мм (+/-), 5-6 из которых приходится на отбойник» Да, около 160мм полный ход подвески ВАЗ ПП, но, по словам того же Верещагина, у 2110 в статике до отбойника 12мм хода и еще, выходит, около 60мм — ход вместе с отбойником. Отбойник — не ограничитель, а полноправный упругий элемент. У Калины-2 задние отбойники вместо 70мм стали 120мм и получили прогрессивную хар-ку дополнительно, чтобы раньше и плавнее включаться в работу.

«Угол кастора: от 3х до 4х (и более!) градусов.» Эксперименты показали — при отсутствии ЭУР, оптимально 1-1.5 градуса. При 3 и выше, помимо тяжести, начинается слишком активный самовозврат руля в ноль. Упражнение «рывок руля» (резко на скорости под 80 дернуть его на 90 градусов и отпустить) восьмерка с кастером 1-1.5 проходит — он сам «забрасывается» с угасанием амплитуды в противоположную рывку сторону и встает в ноль через 1 заброс. С кастером 3 он раскачивается с увеличением амплитуды, как маятник, и машина не стабилизируется. В случае с ЭУР кастер увеличивают в первую очередь для того, чтобы хоть какой-то самовозврат был. Увы, он паршивый даже с 3 градусами кастера, а с 1 руль вообще как в компьютерной игре на руле за 500р — на нем тупо нет никакой информации. Но 3 однозначно лучше, чем 1. Собственно, ВАЗ это понимает — гранта с усилителем около 2.5-3 градусов кастер, а без — около 1. На многих машинах так сделано — наличие/отсутствие кастера привязано к наличию/отсутствию усилителя руля.

«А всё потому, что при вывороте руля колесо, будучи под углом, сильно меняет свой развал» И это очень хорошо для мягкой подвески с кренами. Развал меняется в нужную сторону — в сторону отрицательного на внешнем колесе и в сторону положительного на внутреннем.

«в зависимости от угла поворота колёс, и принимаемой на себя нагрузки (надеюсь, ни у кого нет желания спорить, что целевые 1G можно получить как на шпильке, так и на скоростной дуге), зона оптимального отклонения колёс для получения максимального пятна контакта будет разной» Да, и тут опять кастер нам в помощь. Не секрет, что поворачиваемость зависит от крутизны поворота — чем он более пологий, тем сильнее машина тяготеет к избытку, и наоборот. Вряд ли в узкой шпильке кто-то боится заноса. Равно как в дуге на 190км/ч никто не опасается сноса передка. А кастер меняет развал в «правильную» сторону как раз по мере увеличения угла поворота колес. Иными словами, чем круче у нас поворот — тем больше сцепление передних колес с дорогой, что нам и надо — больше сцепления на передке в шпильке и меньше на трассе.

«Инженеры СССР при настройке шасси сильно скромничали, выставляя по дефолту 1-1.5 градуса продольного наклона» 31105 (да, не СССР) 6-8.5 градусов кастер. Нива М — 5 градусов. 2101 — 3.5 градуса. От типа привода очень сильно зависит, между прочим. Заднему всегда дают больше для стабилизации — тяги-то спереди стабилизирующей нет. То, что на переднем приводе без усилителя 1 градус — это вполне себе логично и правильно со всех сторон.

«А теперь вернитесь к скрину с настройками рисовозки. Мать его, какому дебилу пришло в голову сотворить такое с углами установки колёс? ЭТО нормально не поедет нигде, кроме как по бильярдному столу. На серпантинах вдоль побережья будете плестись 30-40кмч, т.к не имеете запаса по энергоёмкости. Даже поворот на 90 градусов под сколь-нибудь ощутимой перегрузкой станет для вас реальной проблемой из-за преждевременного сноса передних колёс.» Оно не поедет по другим причинам, расписать могу, но это долго. Таз, например, с такими углами поедет очень даже хорошо. Дело не в углах, а в подвеске в целом.

«Это у нас БМВ седьмой серии.» Полный или задний привод, кастер вполне вменяемый и правильный, примерно как у Нивы. Не едет оно, опять-таки, по другим причинам, подвескопост был бы слишком длинным и в комментарий точно не влезет.

«А в дополнение к этому углу, есть такой геометрический параметр подвесок, как плечо обката (погуглите). Скажу вкратце, если оно сильно положительное — руль из ваших рук будет рвать на любой мало-мальской кочке (а с малыми ходами подвесок так особенно!)» ГАЗ-3110 — 65.9мм положительное. ВАЗ-2101 — 54мм положительное. Положительнее не бывает, конечно, но лично на моей 2101 стоят колеса ЕТ0, то есть плечо обката у меня 83мм положительного. Нет, не рвет руль из рук на «маломальской» кочке, конструкторы не дураки и понимают, как с этим бороться. А введение ГУР вообще на корню бы проблему убило. Да, у такой настройки есть свои нюансы, но «с этим живут».

НравитсяНравится 1 человек

Как отрегулировать схождение колес на ВАЗ 2107

Если на ВАЗ 2107 ремонтировалась ходовая часть или рулевое управление, то после этого необходимо выполнить развал-схождение. Также это действо нужно проводить с некоторой периодичностью, так как езда по плохим дорогам тоже приводит к сбиванию точных настроек. Итак, как отрегулировать схождение колес на ВАЗ 2107 своими силами?

Как сделать кастер на классике

Как понять, что нужно выставить сход-развал

На мысли о необходимости такой процедуры вас может натолкнуть следующее:

Мы уже писали, что замена некоторых деталей подвески тоже требует последующей регулировки сход-развала. К таковым не относятся:

Как сделать кастер на классике
Втулка стабилизатора для автомобилей ВАЗ

А вот после замены следующих деталей проверка строго обязательна:

Процесс выставления углов

Для работы в домашних условиях вам понадобятся следующие инструменты и приспособления:

Также может понадобиться специальная или обычная линейка – есть такой метод регулировки тоже.

Прежде чем приступать к установке углов колес, необходимо проверить давление в шинах, убедиться в том, что нет радиального и осевого биения покрышек, люфта подшипников ступиц, люфта на верхних шаровых опорах и свободного хода руля.

При обнаружении чего-то из перечисленного устраняем неисправность. Далее действуем в следующем порядке.

Загоняем автомобиль на ровную площадку, выставляем положение рулевого колеса в режим движения по прямой – для этого нужно проехать пару раз вперед и назад, чтобы понять, что автомобиль никуда не смещается, и прижимаем подвеску, оказывая давление на передний и задний бампер в 50 кгс по несколько раз подряд.

Как сделать кастер на классике
Проверка угла по нити и штангенциркулю

Проверяем углы установки колес. Для этого закрепите рядом с колесом отвес, чтобы он проходил точно по его центру, как это показано на фото выше. Остановите его качение и замерьте расстояние от верхнего и нижнего краев обода до нити. Получившаяся разница будет показателем развала.

Совет! Если штангенциркуля нет, воспользуйтесь обычной линейкой.

ВАЗ 2107 является заднеприводным автомобилем. Для таковых максимальная разница может составлять 4 мм, для переднеприводных – 1 мм.

При этом стоит учитывать, что верхнее расстояние не может быть меньше нижнего – уж лучше пусть будет наоборот. В идеале развал должен быть нулевым для автомобилей с любым приводом.

Если потребовалась регулировка, ослабьте все гайки на поворотном кулаке, сдвиньте деталь в нужную сторону и затяните все, как было.

Чтобы убедиться, что все сделано правильно, повторите измерения, а также проведите его при вывернутых вправо и влево колесах.

Переходим к регулировке схождения.

Как сделать кастер на классике
Брус на 22 мм

Проводим такие же подготовительные мероприятия, как и при регулировке развала.

Далее натягиваем нить между передними и задними колесами так, чтобы она проходила через их центр. Если нить цепляется за подкрылки, то их временно нужно снять.

Колея задних колес на ВАЗ 2107 немного уже, чем у передних, поэтому требуется сделать подкладку из бруска или двух сложенных спичечных коробков.

Затем поворачиваем рулевое колесо так, чтобы нить коснулась покрышки переднего колеса с двух сторон. Если все получилось, то регулировка вам не потребуется.

Теперь перенесите брусок на заднюю часть заднего колеса и добавьте к нему еще 6-ти мм вставку – можно подложить третий коробок спичек. Нить по-прежнему должна касаться покрышки в двух точках. Получилось – отлично, нет – нужна регулировка.

Отрегулировать сход можно гаечными ключами на 13. Для этого ослабляется муфта наружной рулевой тяги.

Как сделать кастер на классике
Клещи «Кобра»

Далее клещами по типу «Кобра» нужно ухватиться за муфту и провернуть ее, регулируя тем самым длину тяги. Добиваемся такого положения, чтобы нить коснулась покрышки, как это требуется.

В завершении затягиваем хомуты и повторяем все манипуляции со вторым колесом. Стремимся к показателю совместного схождения в 2 мм.

Расположение моста относительно отбойников. Кастор.

Имеем ход тстойки около 27 см. Крепление на мосту будем располагать примерно над креплением клюшки.

В идеале я так понимаю ход вверх и вниз должен быть одинаковый и около 12,5 см при наклоне стойки в 10-15 градусов.То есть в состоянии

покоя авто при полной нагрузке — между отбойником и мостом должно быть 12 см.и

Ограничитель хода должен дать опускаться мосту от отбойника на 24 см и не больше.

Есть тут какие ошибки?

Вопрос 2 кастор. Насколько его заваливать? Так вроде как надо 7-10 градусов, как посчитать, пока еще не разобрался.

Крутой угол кастера (более вертикальный положительный)

Увеличивает поворачиваемость при накате и торможении на входе в поворот.

Почему? Представьте, что угол кастера является вертикальным. Теперь представьте, что вы поворачиваете, колеса поворачиваются на сторону. Чем более вертикальный угол кастера, тем больше колеса отклоняются на сторону, обеспечивая вам более крутой заход в поворот.

Увеличивает эффективность подвески.

Почему? Внутренние шарниры подвески, для целей дискуссии, расположены параллельно шасси (горизонтально), это означает, что рычаги подвески перемещаются вверх и вниз вертикально. Теперь, представьте, что угол кастера вертикален, это означает, что ось поворота колеса параллельна направлению движения рычагов подвески. И наконец, допустим, что амортизаторы выровнены в вертикальной плоскости (верхняя часть не выступает вперед или назад относительно нижней части), расположены перпендикулярно продольной оси автомодели. Поскольку неровности на поверхности трассы вызывают вертикальное отклонение колес, чем более вертикально ориентирован узел поворота колес, тем лучше передняя подвеска поглощает ухабы без излишнего трения в подвеске.

Уменьшает поворачиваемость при ускорении на выходе из поворота.

Почему? Когда вы увеличиваете мощность на выходе из поворота, происходит перенос веса от передних колес к задним колесам. Чем более вертикален угол кастера, тем меньше эффективное изменение развала колес, поэтому ТОЛЬКО статический развал внешних колес определяет насколько хорошо колеса цепляются за поверхность. Поскольку колеса не могут эффективно цепляться за поверхность, снижение веса спереди вызывает более легкую потерю сцепления, вызывая недостаточную поворачиваемость автомодели.

Снижает самоцентрирование колес.

Почему? Представьте, что угол кастера вертикален. Теперь представьте, что вы держите передний край колеса и перемещаете его из стороны в сторону. Колесо отклоняется отклоняется пропорционально тому, как вы перемещаете его руками. Вертикальный кастер крайне нестабилен, так как отсутствует сила, которая принуждает колеса поддерживать прямое направление.

Пологий угол кастера (более наклонный)

Уменьшает поворачиваемость при накате и торможении на входе в поворот.

Почему? Представьте, что угол кастера настолько велик, что он является горизонтальным (хотя это невозможно). Теперь представьте, что вы поворачиваете, колеса не будут поворачивать на сторону, но скорее верхняя часть колес будет наклоняться из стороны в сторону. Чем больше наклонен угол кастера, тем меньше колеса отклоняются на сторону, обеспечивая менее крутой заход в поворот.

Увеличивает поворачиваемость при ускорении на выходе из поворота.

Почему? Чем больше наклонен угол кастера, тем больший эффективный развал вы получите, когда поворачиваете передние колеса. Когда вы увеличиваете мощность на выходе из поворота, происходит перенос веса от передних колес к задним колесам. Обычно это будет вызывать потерю сцепления передних колес и недостаточную поворачиваемость. Однако, поскольку присутствует больший эффективный развал из-за более наклонного угла кастера, «наклоненные» передние колеса могут более эффективно цепляться за поверхность, позволяя автомодели лучше сопротивляться центробежной силе, и обеспечивают большую величину контроля при выходе из поворота.

Увеличивает самоцентрирование колес, но снижает стабильность на прямых участках.

Почему? Представьте передние колеса магазинной тележки (которые обладают очень наклонным кастером). Толкните тележку вперед, передние колеса будут всегда стремиться самоцентрироваться. Чем больше наклон угла кастера, тем больше рулевое управление будет стремиться вернуть себя в среднее положение. Однако, чем больше наклон угла кастера, тем больше величина силы, которая стремиться выровнять колеса. В конце концов, сила становится настолько большой, что колеса начнут вибрировать (колебаться), снижая стабильность на прямых участках.

Наладка ходовой части ВАЗ 2107: регулировка кастера, развала и схождения

Как сделать кастер на классике
vaz2107 Нарушить архитектуру геометрических связей способен как естественный износ элементов подвески, так и многократные удары о неровности дорожного полотна. Впрочем, манипуляции с элементами рулевого управления или узлами передней подвески также влекут за собой необходимость поднастройки геометрии.
Квалифицированная регулировка развала схождения на 2107 своими руками обеспечивает правильное взаимное расположение колес, гарантирующее:

Влияние угла кастера на управляемость

Величина пятна контакта шины с дорогой зависит от развала колес. Цель регулировки развала – добиться максимальной площади контакта. Развал колес влияет в основном на колеса, находящиеся с внешней стороны поворота, на которые приходится основная нагрузка. Угол кастера обеспечивает изменение развала колес в повороте. Колеса наклоняются внутрь поворота и лучше соприкасаются с дорогой, противодействуя выталкивающей центробежной силе.

Чем меньше отклонение оси поворота колеса от вертикали, тем сильнее выражена поворачиваемость автомобиля, максимально возможная поворачиваемость достигается при нулевом значении угла кастера. Это объясняется тем, что колесо при повороте руля поворачивается на больший угол. Подвеска при этом работает максимально эффективно, ведь все рычаги двигаются вверх-вниз в вертикальной плоскости. Амортизаторы также работают с максимальной эффективностью, лучше поглощая неровности дорожного полотна.

Как сделать кастер на классике

При маленьком кастере возникает вероятность сноса передней оси автомобиля при ускорении на выходе из поворота. Это происходит из-за того, что центр тяжести во время ускорения смещается назад, передняя ось разгружается, и колеса хуже держат дорогу. Также маленький угол кастера ухудшает самоцентрирование колес, поскольку уменьшается сила, вынуждающая колеса сохранять прямое направление.

Большой кастер грозит сносом передней оси при движении накатом или торможении на входе в поворот, поскольку колеса меньше отклоняются в сторону. На выходе из поворота, наоборот, поворачиваемость улучшается, т.к. колеса в большей степени наклоняются внутрь поворота, увеличивая пятно контакта с дорогой.

Подготовка и порядок наладки углов установки колес ВАЗ 2107

Наличие ровной площадки, отбалансированные равноразмерные диски и шины с требуемым давлением – далеко не единственные требования. Не менее важно перед началом наладки снять декоративные колпаки и обеспечить:

Проверку и настройку ходовой части желательно выполнять, предварительно положив на каждое сидение по 70 кг и положить в багажник – 40 кг. Впрочем, можно проводить регулировку и на пустом автомобиле. Установив руль в направлении прямолинейного движения, следует выбрать все люфты в подвеске, покачав несколько раз каждый из четырех бамперов.

Угол кастора: измерение и наладка

Как сделать кастер на классике
угол Угол между вертикалью и осью вращения колеса при повороте руля, обеспечивающий автоматическое выравнивание шин за счет движения, составляет 4º±30′ для загруженного и 3º±30′ – для незагруженного авто. Измерение угла производится с помощью специализированных шаблонов.

Настройка параметра осуществляется путем перестановки шайб на болтах, фиксирующих нижний рычаг относительно его оси (расположены на торцах оси). Увеличение угла обеспечивается монтажом шайбы на болт, находящийся ближе к салону.

Влияние кастора на управляемость автомобиля

Кастор влияет на стабилизирующий момент и на изменение развала колес при повороте руля. Чем больше кастор, тем больше стабилизирующий эффект при вывернутых колёсах.

Из-за того, что точка контакта колеса (при положительном касторе) с поверхностью лежит несколько позади оси поворота, при отклонении колеса от прямолинейного движения возникают боковые силы, стремящиеся вернуть колесо в начальное положение.

Кроме того, если в начальный момент отклонения колес от нейтрального положения при прохождении поворота только внешнее колесо имеет необходимый отрицательный развал, то по мере увеличения отклонения колес в сторону поворота внешнее колесо приобретает ещё больший отрицательный развал, а отрицательный развал внутреннего колеса уменьшается или даже становится положительным. Таким образом, кастор благоприятно влияет на сцепление управляемых колес в поворотах.

При повороте в одну из сторон одно из колес стремится приподнять шасси, другое же само приподнимается. Таким образом, для поворота колес необходимо не только преодолеть силы трения, но и затратить некоторое количество энергии на приподнимание шасси. Благодаря этому и выше описанным боковым силам водитель может «чувствовать» автомобиль[1].

При дефектах кузова, после ударов, этот угол обычно изменяется неодинаково. Разница между этими углами на левом и правом колёсах обычно приводит к уводу автомобиля с прямой линии даже при идеально отрегулированных остальных углах и качественной резине.

Коротко о регулировке развала схождения

Задать правильную геометрию подвеске можно на обычной ровной площадке, вооружившись примитивным инструментарием:

Обеспечив требуемый угол кастера за счет перестановки шайб с дальнего болта на ближний болт крепления нижнего рычага к оси, можно приступать к регулировке развала и схождения колес ВАЗ 2107 своими руками в строгой последовательности:

Как отрегулировать развал-схождение своими руками на ВАЗ-2107

Регулировка развала-схождения колес автомобиля ВАЗ-2107 в обязательном порядке должна производиться после ремонта подвески или каких-либо ее механических повреждений. Лучше всего для проведения этой процедуры обращаться в специализированный автосервис, имеющий в распоряжении стенды и другое оборудование, оснащенное новейшим программным обеспечением. Но если такой возможности по каким-либо причинам нет, можно выполнить необходимые работы самостоятельно, используя приведенные в статье рекомендации.

Развал-схождение на ВАЗ 2110 своими руками

Самостоятельный ремонт автомобиля – это способ не только сэкономить семейный бюджет, но и хорошо выполнить работу, так как не всегда работники автомастерских проводят качественный ремонт. Также можно осуществить сход-развал своими руками ВАЗ 2110, и для этого совсем не обязательно посещать автосервис.
Если автомобиль располагается далеко за городом, отсутствует возможность посетить специалистов. В таком случае придётся произвести временную регулировку, чтобы потом доехать до мастерской.

В каких ситуациях необходимо регулировать развал-схождение колес

Для начала определимся, что же представляет собой развал-схождение. Этим понятием обозначают угол их установки относительно вертикальной оси. Если верхняя часть колеса слегка наклоняется наружу, то имеет место положительный развал. В противном случае мы получаем угол со знаком «минус».

Схождение происходит уже в процессе движения. Данный параметр может отличаться в зависимости от модели того или иного авто.

К примеру, на заднеприводных машинах схождение должно быть положительным, а на переднеприводных – отрицательным.

Как мы уже упоминали выше, регулировка углов установки колес может потребоваться после выполнения любых работ по ремонту элементов подвески. Кроме того, без нее невозможно обойтись в следующих случаях:

Инструменты и принадлежности для регулировки схода-развала

В данной статье мы подробно расскажем, как отрегулировать развал-схождение своими руками на ВАЗ-2107. В первую очередь вам потребуется подготовить все необходимые инструменты и принадлежности, к которым относятся:

Чтобы отрегулировать развал-схождение «по веревке», также потребуется выполнить несколько дополнительных несложных действий:

После всего этого можно приступать к регулировке развала-схождения. Эту процедуру мы подробно опишем ниже, чтобы вы могли легко выполнить необходимые работы своими руками.

«Сход-развал» на автомобиле ВАЗ 2110 своими руками

Проверить и скорректировать соответствующие углы на ТС можно в гараже или на любой ровной плоской поверхности, например, на асфальте. Перед началом следует измерить давление в шинах, его значение должно соответствовать норме:

Из автомобиля нужно вытащить все тяжёлые предметы – разгрузить его. Для работы понадобится элементарный инструмент и несколько вспомогательных предметов.

Это важно! Перед выставлением углов развала и схождения рекомендуется сначала отрегулировать кастер.

Оборудование

Для проведения работ понадобится:

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
