Как сделать катафоты на велик
Выбор и установка катафотов на велосипед, изготовление своими руками
Одно из базовых правил безопасности – каждый участник дорожного движения должен быть заметен для прочих, особенно после наступления темноты. Уличного освещения хватает не всегда. Для велосипедистов эту проблему решают катафоты на велосипед, которые еще и позволяют придать транспортному средству индивидуальность. К выбору элементов стоит подходить ответственно.
Назначение и особенности
Что такое катафоты (или световые отражатели на велосипед) знает каждый велосипедист. Они выглядят, как небольшие разноцветные пластинки. Элементы нужно устанавливать на разные детали транспортного средства. В классическом варианте сами по себе не являются источником света, а только отражают попадающие лучи, рассеивая их. Такой эффект обеспечивают установленные внутри зеркала, напоминающие пирамиды или полусферы. Свет от них отражается под прямым углом на расстояние около 150 м. Современные модели катафотов оснащают светодиодами, благодаря чему они сами превращаются в источник света.
Отражатели совершенно необходимы для любого велосипедиста, выезжающего на дорогу в сумерках или ночью. По ним можно определить, стоит байк или едет, в каком направлении он движется, с какой скоростью. Все это помогает другим участникам дорожного движения своевременно идентифицировать велосипедиста и отреагировать на его появление.
Существенный недостаток катафотов – они практически бесполезны при сильном ливне, в тумане, в пасмурную погоду. Решением этой проблемы становятся отражатели со светодиодами. Еще их можно заменить фонарями.
Разновидности
Форма и размер катафотов для велосипеда нигде не регламентируется. Поэтому производители выпускают самые разные по конфигурации пластинки – от классических круглых, квадратных, овальных и прямоугольных до многоугольников, треугольников, стрелок, иных необычных геометрических фигур. Форма чаще всего варьируется в зависимости от того, куда устанавливается катафот. Она должна быть такой, чтобы его было удобно крепить к велосипеду.
Рекомендуется выбирать катафоты, у которых края немного загнуты внутрь. Это увеличивает площадь отражающей поверхности.
Основная классификация велосипедных катафотов включает следующие разновидности:
Передние, боковые и задние катафоты на велосипеде различаются по цветам. Это обязательное требование правил дорожного движения. Передние и задние считаются габаритными. Боковые катафоты на спицах многими велосипедистами игнорируются потому, что они нарушают баланс колеса, доставляя неудобства при езде.
Катафоты-фонари непопулярны. Они требуют установки специальной динамо-машины, начинают работать при вращении педалей. Такая конструкция увеличивает вес велосипеда, страдает и эргономичность. Зато фонарь освещает дорогу.
Очень оригинально и стильно выглядят вращающиеся катафоты. Такой свет, наряду с мигающим, наиболее заметен. Чтобы вращающиеся детали не повредили одежду велосипедиста или само транспортное средство, устройство заключают в прозрачный корпус. Катафот начинает работать при запуске вручную или при попадании на него потока встречного ветра.
Для тех, кто гарантированно желает выделиться, рекомендуется полная подсветка всего велосипеда. Такие катафоты – это светодиодная лента примерно из 30 лампочек, управляются они дистанционно, с пульта. Несколько программ позволяют варьировать режимы подсветки. Размещают отражатели на спицах, передней вилке, подседельном штыре, руле и рулевой колонке.
Как выбрать и установить
Правила дорожного движения четко регламентируют порядок установки катафотов. Передний отражатель должен быть белым, задний – красным, боковые – оранжевыми. Этот общий порядок обеспечивает однозначное позиционирование движущегося велосипеда. За отсутствие рефлекторов или их неправильную установку предусмотрено административное наказание в виде штрафа.
Выбирая катафоты, нужно учитывать, что стеклянные больше весят, могут разбиться и стоят дороже. Зато у пластика не настолько хорошая отражающая способность. Чем больше площадь светоотражателей, тем они заметнее.
Катафоты удобнее устанавливать в следующих местах:
Вопрос, как установить катафоты, возникает редко. В комплекте с самыми простыми моделями идут 1–2 винта и шайбы. Более «продвинутые» варианты оснащены специальными замками-защелками.
Самостоятельное изготовление
Катафоты, изготовленные самостоятельно, придают велосипеду индивидуальность. Сделать их совсем нетрудно, вариантов много:
Тем, кто решил поставить на велосипед самодельные отражатели, важно не переборщить. Иначе транспортное средство на дороге будет не привлекать, а отвлекать внимание автомобилистов своим неординарным внешним видом. А это уже увеличивает риск ДТП.
В сумерках и ночью велосипедист на дороге заметен недостаточно хорошо. Поэтому необходимо устанавливать катафоты на велосипед. Этот момент четко регламентируется правилами дорожного движения. Многие владельцы байков используют не только стандартные отражатели, проявляя фантазию и делая транспортное средство оригинальным.
Видео
Катафоты на велосипеде – для чего нужны и как установить.
Видимость велосипедиста во время движения – один из важнейших элементов безопасности на дороге. И если днем в яркий солнечный день видимость достаточная, то ночью, в сумерках, просто вечером или в туман и пасмурную погоду увидеть на дороге велосипедиста становится сложно.
Причем это касается не только видимости на трассе, но и в городе, где часто на фоне огней рекламы и света автомобильных фар, совершенно не заметно темную фигуру велосипедиста у края проезжей части.
Видимость велосипеда на дороге обеспечивается
В этой статье мы поговорим о катафотах и других световозвращающих элементах оборудования велосипедов.
Что такое катафот?
Прежде всего, давайте определимся – что же такое катафот. В чем его главное назначение и каков принцип действия.
Катафот – это оптическое устройство, основная задача которого возврат луча света в сторону источника с минимальным рассеиванием.
Тут нужно немного пояснить – есть отражение луча света, а есть возвращение, и это разные понятия.
Зеркало работает по известному закону физики, гласящему: «угол падения равен углу отражения». Таким образом, при отражении луч света уходит в другую точку пространства, не оттуда, откуда он пришел. Кроме, естественно, случая перпендикулярного падения луча на зеркало.
Катафот же, возвращает луч света, пришедший с любого угла (в секторе его работы) в то же самое место, откуда он пришел. Такое изменение направления луча на 180° происходит за счет двойного отражения.
Кстати, считается, что первое в мире такое световозвращающее устройство создал дорожный рабочий из Великобритании, а в России оно же было сконструировано на русском флоте матросом именно для того, чтобы ночью лучше были видны бакены в порту.

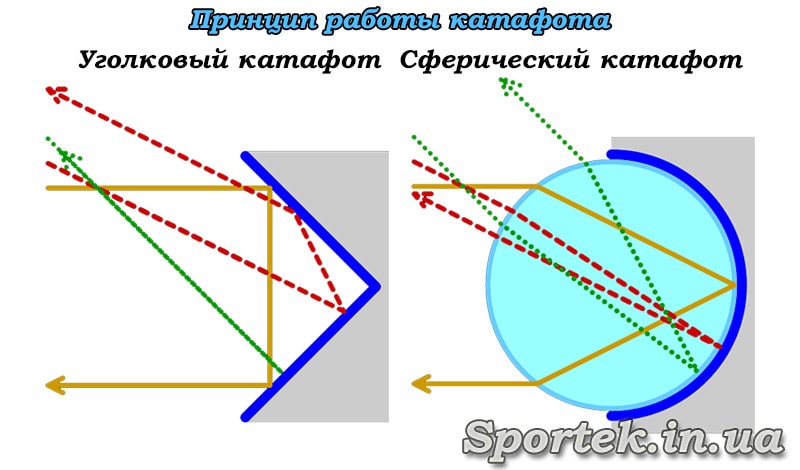

Принцип работы катафота
По принципу работы катафоты бывают уголковые и сферические.
В уголковых катафотах, луч света отражается дважды от двух-трех отражающих поверхностей, которые расположены перпендикулярно друг другу, и разворачивается на 180°.
У сферического катафота возврат луча на 180° обеспечивается изменением комбинацией показателя преломления среды и однократным отражением.
В велосипедном деле чаще всего применяют именно уголковые катафоты.
Установка катафотов на велосипед
Катафоты выпускают в трех основных цветах и устанавливают согласно правил дорожного движения:
Все аналогично автомобилистам, как основным участникам дорожного движения: спереди белые фары, сзади красные.
По состоянию на 2018 год в ПДД большинства стран указано об обязательном или рекомендованном наличии световозвращающих элементов на велосипеде.
Например, в Правилах дорожного движения (ПДД) Украины в п.6.2 четко прописано:
«6.2. Велосипедист имеет право управлять велосипедом, который оборудован звуковым сигналом и световозвращателями: спереди — белого цвета, по сторонам — оранжевого, сзади — красного.»
А в ПДД России есть пункт о рекомендуемом наличии светоотражающих элементов при себе:
“24.10. При движении в темное время суток или в условиях недостаточной видимости велосипедистам и водителям мопедов рекомендуется иметь при себе предметы со световозвращающими элементами и обеспечивать видимость этих предметов водителями других транспортных средств.”
Т.е. это могут быть не только элементы на велосипеде, но и на самом байкере в виде жилета, нашивок или наклеек на одежде или шлеме.
В ПДД Белоруссии и Казахстана упоминаний о светоотражающих элементах на велосипеде или байкере вообще нет, но есть рекомендации от автомобильных инспекций о желательности их присутствия.
В общем, исходя из правил дорожного движения, можно сказать так: если Вы собираетесь кататься исключительно в светлое время суток, то можно кататься только с катафотами. Если ездить придется еще и в темное время или при плохой погоде – то без фонарей не обойтись.
По своему опыту и опыту большинства велосипедистов, катающихся регулярно, скажу так: купил велосипед – проверь катафоты и купи фонари, «не отходя от кассы», жизнь и здоровье гораздо ценнее.
Чаще всего, на новых велосипедах, катафоты уже идут в комплекте, но если байк старый или просто на нем ничего не установлено лучше сразу же приобрести и установить комплект катафотов – с ними спокойнее ездить даже днем. Часто на трассе «серый» велосипедист «сливается» с дорогой, отблески света фар с катафотов делают его более заметным.
Иногда бывает так, что единственные катафоты, которые присутствуют на велосипеде – это узкие полоски на педалях. Это совсем плохо – так Вас на дороге будет совсем не заметно.
В правилах дорожного движения четко не указано количество устанавливаемых катафотов: один, два, три, десять.
Задача катафотов и световозвращающих элементов на велосипеде:
Честно говоря, эту задачу они выполняют не всегда хорошо. Лично на мой взгляд, на велосипеде должны обязательно стоять еще и фонари.
Если водитель видит впереди себя белый свет (фонарь или отражение от катафота) значит, велосипедист едет во встречном направлении.
Красный – велосипедист двигается в том же направлении, что и автомобиль.
Оранжевые, двигающиеся по окружности световые пятна – велосипедист пересекает дорогу автомобилю.
При езде в ночное, вечернее время, в сумерках и при плохой освещенности свет от фар автомобиля, попадает на катафот и возвращается в том же направлении, откуда пришел – в результате водитель автомобиля видит велосипедиста на дороге заранее, а не в самый последний момент, когда уже затормозить и предотвратить столкновение невозможно.

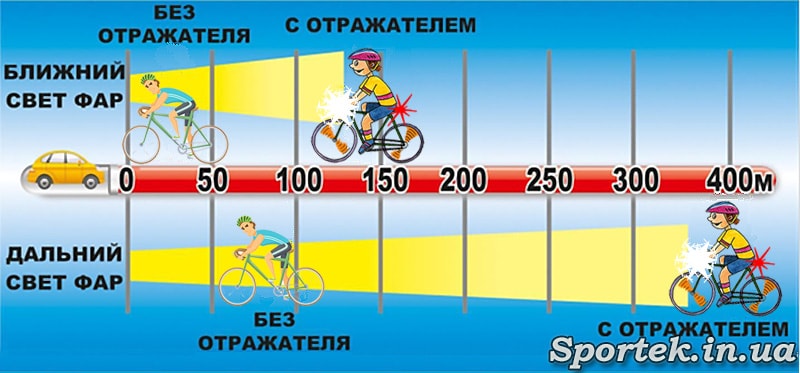

В темноте автомобилист замечает велосипедиста, в прочем, как и пешехода, в среднем на расстоянии в 30-50 метров.
Машина, едущая по дороге со скоростью 60 км/ч, пролетает в секунду 17 метров. Т.е. у водителя всего 2-3 секунды на принятие решения о торможении или объезде и совершении этого маневра.
Если машина едет с ближним светом, заметить велосипедиста с катафотами можно на расстоянии порядка 150 м, а при дальнем свете – 400 м. Так что времени на принятие решения у него будет значительно больше, около 10-20 секунд.
Минус катафотов
Минус катафотов в том, что они плохо отражают свет в дождь, туман, в пасмурную погоду. Часто их становится практически не видно.
Решается этот вопрос двумя путями: можно купить катафоты со светодиодами или еще более кардинально и, на мой взгляд, более правильно – приобретением комплекта фонарей: белого для установки впереди и красного – сзади.
Формы и размеры катафотов
Геометрическая форма и размеры выпускаемых катафотов не определены никакими правилами и бывают самые разные.
Очень широкие лучше всего крепить под седло, причем иногда их лучше ставить даже вертикально, а не горизонтально. Главное, чтобы он ни за что не цеплялся при движении.
Хочется отметить только, что лучше брать современные модели, которые выпускаются с немного загнутыми внутрь краями. Такая форма увеличивает рабочий сектор светоотражения и делает байк немного более заметным с боковых секторов.
Где крепить катафоты на велосипеде
Правилами дорожного движения не установлены точные места крепления, но обычно их крепят так:
Передний катафот (белый) крепят:
Задний катафот (красный) закрепляют на:
Боковые катафоты (оранжевые)
Чаще всего простые и дешевые модели крепятся к спицам на одном или двух винтах с широкими шайбами. Есть более продвинутые, имеющие специальные замки-защелки для надежного крепления на спице.
С точки зрения правил ПДД (если следовать строго букве закона) только на территории Украины в правилах прописано обязательное присутствие катафотов на велосипеде вообще, а сбоку должен быть хотя бы один оранжевый. Ну а в дополнение к оранжевым можно ставить и другие цвета (синие, красные, зеленые и т.п.).
Некоторые байкеры крепят на колесо светоотражатели разных цветов, делая свой велосипед похожим на разноцветную гирлянду. Что, в общем-то, не плохо, так как заметность на дороге при этом резко повышается.
Бытует мнение, что катафоты на спицах нарушают центровку колеса. Считаю, что вес пластикового световозвращателя настолько мал, что его влиянием можно пренебречь. Тем более, что хоть как-то они начинают влиять на таких скоростях, на которых велосипедисты не ездят.
Если уж Вы такой супер педант, можно поставить одинаковые катафоты симметрично оси колеса, хотя опять же повторюсь, никакого влияния на центровку колеса это не оказывает.

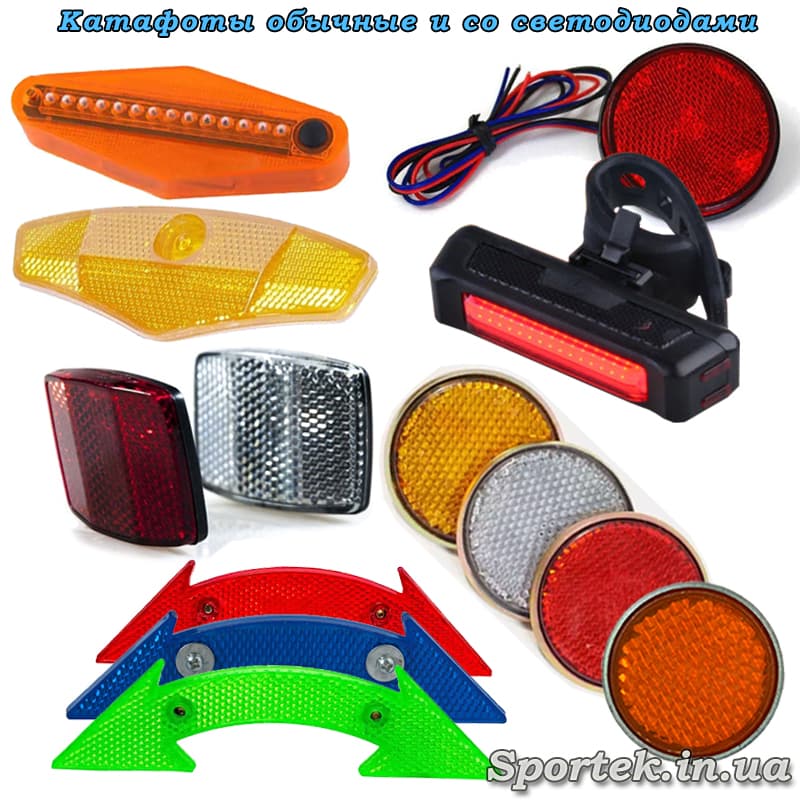

Катафоты (световозвращатели) со светодиодами
Это сравнительно новый тип продукции, неизвестный еще несколько лет назад, но сейчас активно продающийся. В этом устройстве дополнительно установлены светодиоды, увеличивающие дальность видимости.
Для улучшения видимости на дороге и красоты своего «железного коня» можно использовать еще два подхода:

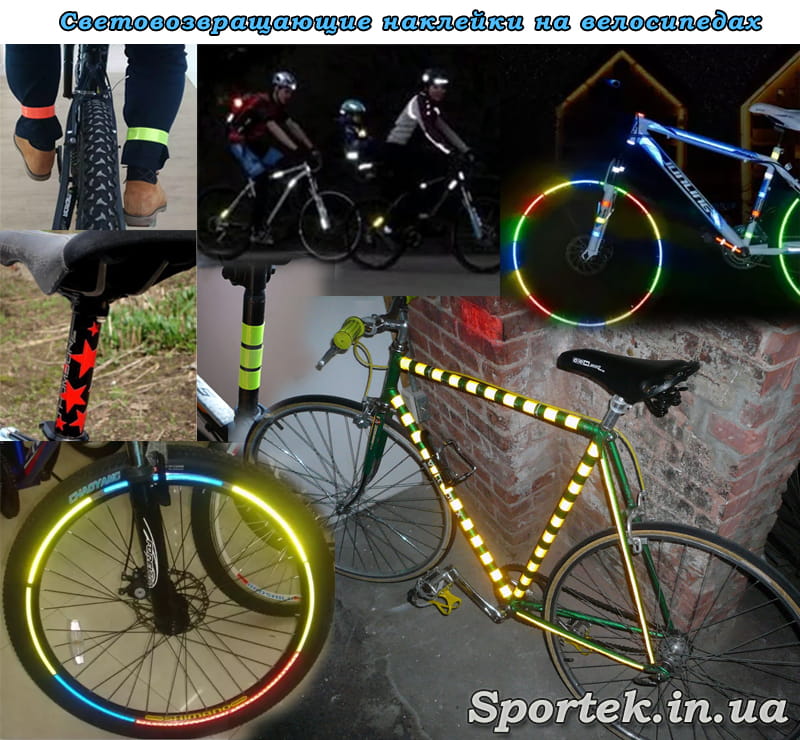

Световозвращающие наклейки, ленты, краски, жилеты
Это так же пассивные световые элементы, которые отражают попадающий на них свет, но сами его не излучают.
Дальность их действия не высока, как у обычных катафотов, но цветовая гамма и простор для фантазии безграничен.
Еще один очень хороший вариант для наклейки такой ленты – велосипедный шлем. Это значительно улучшает узнаваемость байкера на дороге. Есть даже модели шлемов с уже наклеенными светоотражающими элементами.
Еще существуют специальные разноцветные световозвращающие многоразовые ленты на липучках, которые надевают на ноги, руки при движении и они четко обозначают велосипедиста или небольшие габаритные огоньки. Ленты, надеваемые на ноги, дополнительно еще и защищают брюки от попадания между цепью и звездами системы.
По поводу нашивок на одежде и наклеек на байкере. Рекомендуется, чтобы они были не в единичном экземпляре, например полоса на шлеме, а присутствовали на разных элементах одежды (брюках, рукавах, туловище, спине или рюкзаке) и в нескольких местах.
Представьте, что подумает водитель, внезапно увидевший короткую белую полоску с края дороги? Непонятно что это такое: свет в окне домов по сторонам улицы или, может быть, маленькое НЛО летит ему на встречу.
С другой стороны. Он видит ярко-красный фонарь, установленный под седлом, ниже отражение от катафотов на заднем крыле и педалях, которые постоянно двигаются вверх-вниз, ту же белую светоотражающую полосу от шлема, и еще какие-нибудь элементы на спине или других частях велосипеда. Уже ясно, что это собрание света – велосипедист на дороге, усиленно крутящий педали. Значит, нужно его спокойно объезжать.
Сам водитель и понимаю насколько приятнее и спокойнее заранее увидеть едущего впереди велосипедиста с правого края полосы, чем очутиться перед внезапно, не известно откуда взявшемуся дедушкой в темно-сером пиджаке и таких же штанах, на старом велосипеде с отлетевшими катафотами, но гордо прущемуся посреди дороги со скоростью 10 км/ч.
В качестве дополнительных световых элементов применяют так же светодиодные браслеты безопасности, или фонари-маячки.
Сюда же можно отнести и еще одну оригинальную разработку фирмы Volvo – светящуюся в свете автомобильных фар краску под названием LifePaint.
Интересно то, что она:
Светодиодная подсветка
В отличие от наклеек, подсветка использует источник питания: батарейки или аккумуляторы.
Их так же крепят на колеса, раму и, что еще более интересно, на спицы.
Вариантов подсветок, светодиодных колпачков на ниппель колеса, всевозможных «светлячков» и т.п. в интернете продается великое множество на любой вкус. Очень интересные программируемые модели – велосипед становится красивым, и явно не скажешь, что не заметен на дороге. Особенно это проявляется в городе, где на фоне светящихся витрин и окон, автомобильных фар, мелькающей рекламы огни одинокого велосипедиста теряются и блекнут.
Единственное пожелание при их использовании – не переборщите.
В конце хочется сказать вот что. Как бы Вы ни стремились ездить только в днем и в хорошую погоду, рано или поздно наступит момент, что придется ехать или в темноте, или при плохой видимости. И к этому нужно быть готовым – поэтому установите катафоты и фонари на велосипеде (особенно если это детский велосипед) и катайтесь спокойней.
Катафоты на велосипед: для чего нужны и как выбрать?
включайся в дискуссию
Поделись с друзьями
Одно из основных правил безопасности дорожного движения – быть заметным для остальных его участников. Особенно это касается темного времени суток. Уличные фонари, как правило, плохо справляются со своей работой, поэтому обеспечить свою заметность – важная задача каждого велосипедиста. Катафоты на велосипед позволяют легко решить эту задачу, а обилие видов велосипедных светоотражателей – еще и сделать свой транспорт индивидуальным.
Назначение светоотражателей
В первую очередь катафоты нужны для определения вашего присутствия на дороге в условиях недостаточной видимости. Это могут быть ночь, сумерки, плохие погодные условия и прочее. Применение блестящих и светящихся светоотражателей позволит выделить вас из общего фона. Они позволяют водителям других транспортных средств определить, стоите вы или едете, направление вашего движения и примерную скорость, а также ваши габариты. Все это нужно для предсказуемости ситуации на дороге и адекватной реакции остальных участников дорожного движения на ваши действия.
Также применение необычных форм катафотов и мест их креплений позволит сделать ваш велосипед индивидуальным. Это поможет вам выделиться из будничной толпы, повысить настроение себе и окружающим. А еще может предохранить ваш велосипед от кражи, так как приметный экземпляр потом проще будет найти, и возможные воры это понимают. Конечно, отражатели легко снять, но с большой вероятностью угонщик выберет менее привлекательную модель.
Выбор типа отражателя
Световозвращатели разделяются на 2 класса – пассивные и активные. Пассивные только отражают направленный свет из других источников. Это могут быть фары автомобилей, витрины магазинов, уличные фонари и прочее. Такие катафоты легкие, не требуют источника питания, но практически бесполезные в условиях дождя или тумана, когда попадание на них прямого луча света затруднительно. Такие отражатели изготавливаются из цветного стекла или пластика. Последние легче по массе, менее хрупкие и более дешевые, но их отражающая способность несколько ниже.
Пассивные светоотражатели можно выбирать, если выезды в темное время суток редкие, автомобилей немного, а погода хорошая.
Активные излучают свет сами, они отлично подходят для сложных метеоусловий и при частой езде по дорогам общего пользования. Такие отражатели требуют источника энергии. Современные светодиодные катафоты расходуют ток очень экономно. Они полностью защищены от воды и пыли. Кроме того, свет таких катафотов может быть мигающим, что привлечет внимание водителей не только ночью, но и днем.
Мигающий свет актуален при езде по перегруженным улицам или автомагистралям, когда водители слабо обращают внимание на велосипеды. Как правило, фонари имеют встроенные батарейки или аккумуляторы, а некоторые подключаются к динамо-машине велосипеда. Такой способ питания используется редко, так как свечение происходит только при вращении колеса и требуется расходовать дополнительное усилие для вращения генератора. Кроме того, динамо-машина увеличивает массу велосипеда и снижает скорость.
Активные катафоты следует выбрать при частой езде в сумерках по дорогам общего пользования и при изменчивых метеоусловиях, а также при интенсивном уличном движении в любое время суток.
Требования ПДД к установке отражателей
Правила дорожного движения гласят, что использование светоотражающих элементов обязательно. При этом спереди катафот должен быть белым, сзади – красным, а сбоку – оранжевым. Это нужно для четкого позиционирования транспортного средства и предотвращения аварийных ситуаций.
За отсутствие или неправильную установку светоотражателей предусмотрен штраф.
Варианты установки велосипедных катафотов
В зависимости от конструкции и фантазии владельца, фонари можно устанавливать практически на любые части вашего 2-колесного друга.
Только она должна быть достаточно яркой, иначе пользы от нее будет мало. По этой причине маленькие карманные фонари слабо пригодны для велосипеда.
При любом способе установки следует учесть, что катафоты обязательно должны быть видны. Нельзя, чтобы их закрывали узлы велосипеда или перевозимый груз. Также их следует регулярно протирать от пыли. Особенно это касается отражателей, установленных на колесах или заднем крыле.
Светоотражающие элементы
Некоторые райдеры думают, что катафоты портят внешний вид велосипеда. Другие хотят максимально облегчить свое транспортное средство и иногда убирают эти лишние элементы. В таких случаях рекомендуется выбирать специальные светоотражающие полосы, которые служат хорошей альтернативой привычным катафотам. Ленты пассивного типа могут пришиваться к одежде или экипировке, их можно приклеивать на шлем или раму велосипеда. Кроме того, часто их вшивают в велосипедную форму и велорюкзаки. Они отлично себя зарекомендовали, их могут использовать не только велосипедисты.
Отражающие полосы также бывают активными. В них встраиваются светодиоды, которые могут быть разноцветными. С их помощью можно создать настоящую иллюминацию. Помимо эстетического наслаждения, эти полосы сильно увеличивает безопасность ночных поездок. Однако пользоваться красиво переливающейся подсветкой надо осторожно, так как она отвлекает внимание других участников дорожного движения. Некоторые производители велосипедов используют светоотражающую краску, которой печатают название и логотип бренда. Помимо дополнительной рекламы, такой прием идентифицирует велосипед и позволяет обойтись без катафотов. Однако на колеса отражатели все-таки лучше поставить.
Основное правило при перемещении по дорогам общего пользования – быть предсказуемым. Светоотражатели отлично помогают идентифицировать вас на дороге и избежать недоразумений. Их всегда необходимо ставить, если существует даже низкая вероятность езды в темное время суток. Этим вы сумеете избежать многих неприятных ситуаций.
О том, как установить катафоты на велосипед, смотрите в следующем видео.
