Как сделать катафот своими руками
Выбор и установка катафотов на велосипед, изготовление своими руками
Одно из базовых правил безопасности – каждый участник дорожного движения должен быть заметен для прочих, особенно после наступления темноты. Уличного освещения хватает не всегда. Для велосипедистов эту проблему решают катафоты на велосипед, которые еще и позволяют придать транспортному средству индивидуальность. К выбору элементов стоит подходить ответственно.
Назначение и особенности
Что такое катафоты (или световые отражатели на велосипед) знает каждый велосипедист. Они выглядят, как небольшие разноцветные пластинки. Элементы нужно устанавливать на разные детали транспортного средства. В классическом варианте сами по себе не являются источником света, а только отражают попадающие лучи, рассеивая их. Такой эффект обеспечивают установленные внутри зеркала, напоминающие пирамиды или полусферы. Свет от них отражается под прямым углом на расстояние около 150 м. Современные модели катафотов оснащают светодиодами, благодаря чему они сами превращаются в источник света.
Отражатели совершенно необходимы для любого велосипедиста, выезжающего на дорогу в сумерках или ночью. По ним можно определить, стоит байк или едет, в каком направлении он движется, с какой скоростью. Все это помогает другим участникам дорожного движения своевременно идентифицировать велосипедиста и отреагировать на его появление.
Существенный недостаток катафотов – они практически бесполезны при сильном ливне, в тумане, в пасмурную погоду. Решением этой проблемы становятся отражатели со светодиодами. Еще их можно заменить фонарями.
Разновидности
Форма и размер катафотов для велосипеда нигде не регламентируется. Поэтому производители выпускают самые разные по конфигурации пластинки – от классических круглых, квадратных, овальных и прямоугольных до многоугольников, треугольников, стрелок, иных необычных геометрических фигур. Форма чаще всего варьируется в зависимости от того, куда устанавливается катафот. Она должна быть такой, чтобы его было удобно крепить к велосипеду.
Рекомендуется выбирать катафоты, у которых края немного загнуты внутрь. Это увеличивает площадь отражающей поверхности.
Основная классификация велосипедных катафотов включает следующие разновидности:
Передние, боковые и задние катафоты на велосипеде различаются по цветам. Это обязательное требование правил дорожного движения. Передние и задние считаются габаритными. Боковые катафоты на спицах многими велосипедистами игнорируются потому, что они нарушают баланс колеса, доставляя неудобства при езде.
Катафоты-фонари непопулярны. Они требуют установки специальной динамо-машины, начинают работать при вращении педалей. Такая конструкция увеличивает вес велосипеда, страдает и эргономичность. Зато фонарь освещает дорогу.
Очень оригинально и стильно выглядят вращающиеся катафоты. Такой свет, наряду с мигающим, наиболее заметен. Чтобы вращающиеся детали не повредили одежду велосипедиста или само транспортное средство, устройство заключают в прозрачный корпус. Катафот начинает работать при запуске вручную или при попадании на него потока встречного ветра.
Для тех, кто гарантированно желает выделиться, рекомендуется полная подсветка всего велосипеда. Такие катафоты – это светодиодная лента примерно из 30 лампочек, управляются они дистанционно, с пульта. Несколько программ позволяют варьировать режимы подсветки. Размещают отражатели на спицах, передней вилке, подседельном штыре, руле и рулевой колонке.
Как выбрать и установить
Правила дорожного движения четко регламентируют порядок установки катафотов. Передний отражатель должен быть белым, задний – красным, боковые – оранжевыми. Этот общий порядок обеспечивает однозначное позиционирование движущегося велосипеда. За отсутствие рефлекторов или их неправильную установку предусмотрено административное наказание в виде штрафа.
Выбирая катафоты, нужно учитывать, что стеклянные больше весят, могут разбиться и стоят дороже. Зато у пластика не настолько хорошая отражающая способность. Чем больше площадь светоотражателей, тем они заметнее.
Катафоты удобнее устанавливать в следующих местах:
Вопрос, как установить катафоты, возникает редко. В комплекте с самыми простыми моделями идут 1–2 винта и шайбы. Более «продвинутые» варианты оснащены специальными замками-защелками.
Самостоятельное изготовление
Катафоты, изготовленные самостоятельно, придают велосипеду индивидуальность. Сделать их совсем нетрудно, вариантов много:
Тем, кто решил поставить на велосипед самодельные отражатели, важно не переборщить. Иначе транспортное средство на дороге будет не привлекать, а отвлекать внимание автомобилистов своим неординарным внешним видом. А это уже увеличивает риск ДТП.
В сумерках и ночью велосипедист на дороге заметен недостаточно хорошо. Поэтому необходимо устанавливать катафоты на велосипед. Этот момент четко регламентируется правилами дорожного движения. Многие владельцы байков используют не только стандартные отражатели, проявляя фантазию и делая транспортное средство оригинальным.
Видео
Communities › Светодиодный Тюнинг › Blog › Изготовление тонкой (0.25 мм.) печатной платы для катафот.
Приветствую Вас.
Началось все с того, что захотел заLEDить катафоты, которые находятся в заднем бампере моего авто. Такие катафоты стоят на многих тойотах, номер запчасти 81910-21050.

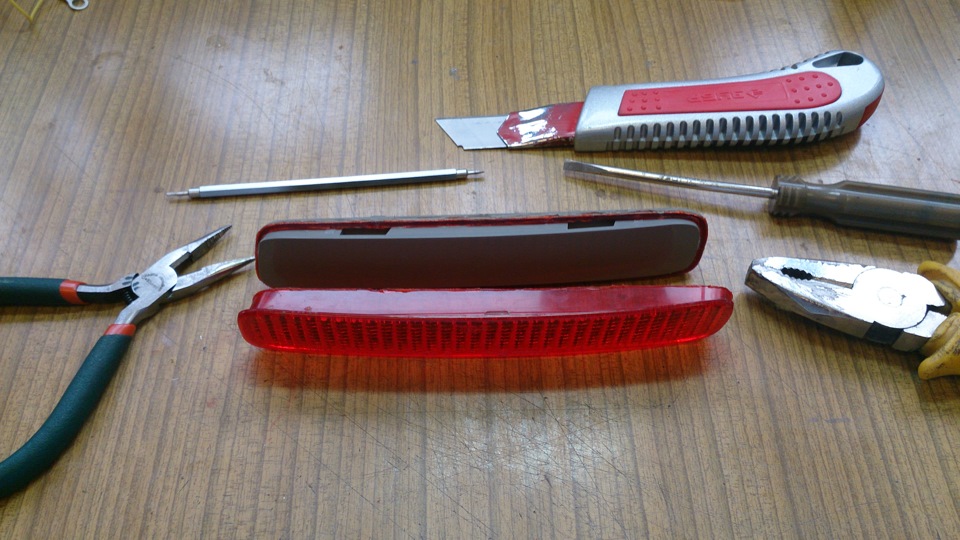

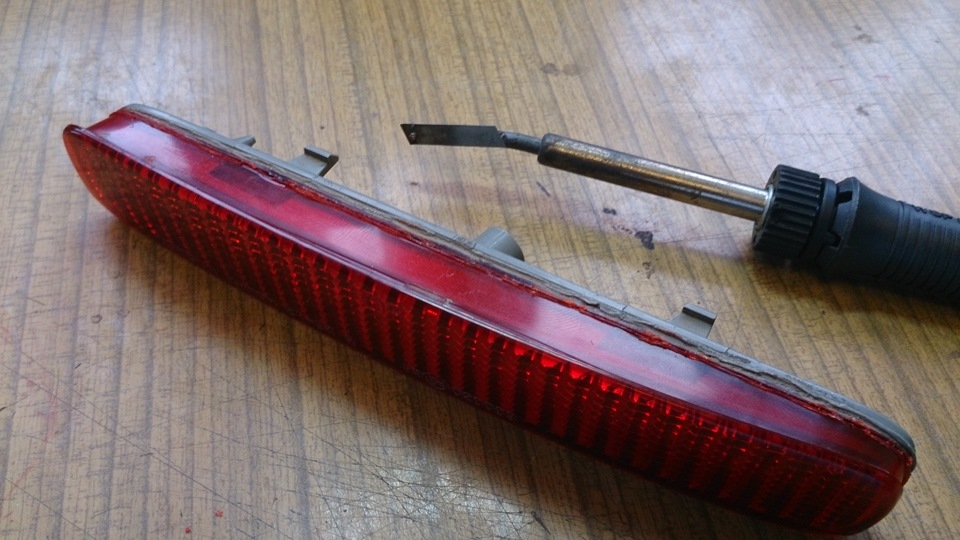

После вскрытия катафота стало ясно, что зазор между корпусом и отражателем слишком мал, хотя я до последнего надеялся что это не так. Туда в самый раз помещается светодиод smd 5050, высота которого равна 1.5 мм. Но этот светодиод должен еще припаяться к чему-то. Вот тут и начались размышления. Может конечно и есть в продаже очень тонкий стеклотекстолит или его заменяющие материалы, не знаю. Даже не полез в ин-т, в поисках идеи для решения данной задачи. Хотелось самому что-то сотворить.
Сразу скажу, было много неудачных попыток из-за не отработанной технологии, на ошибках научился и в итоге получилось не плохо.

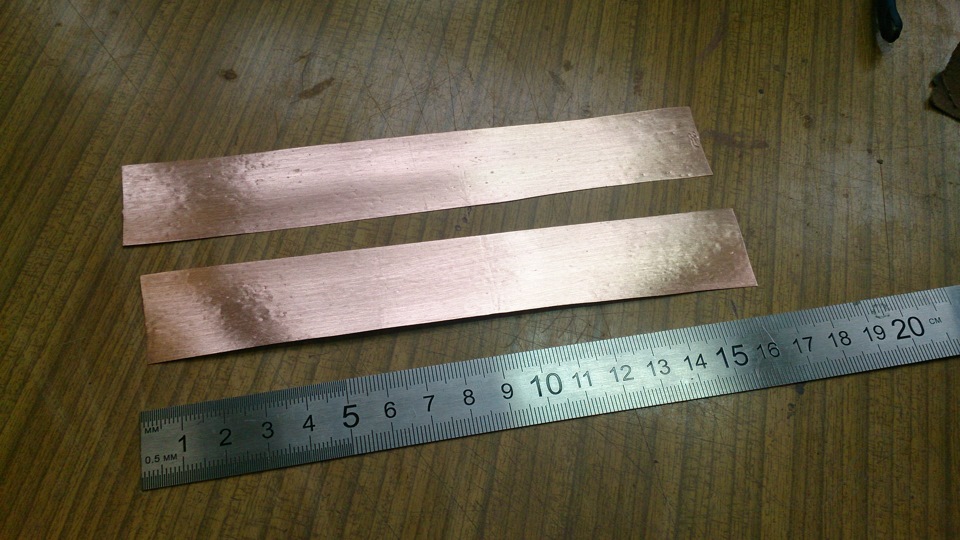

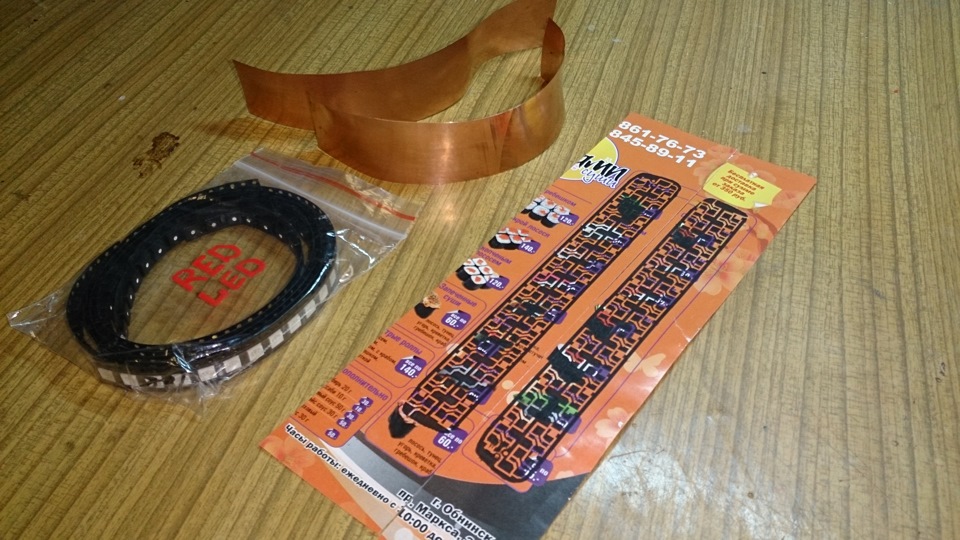

Была взята медная фольга, толщиной

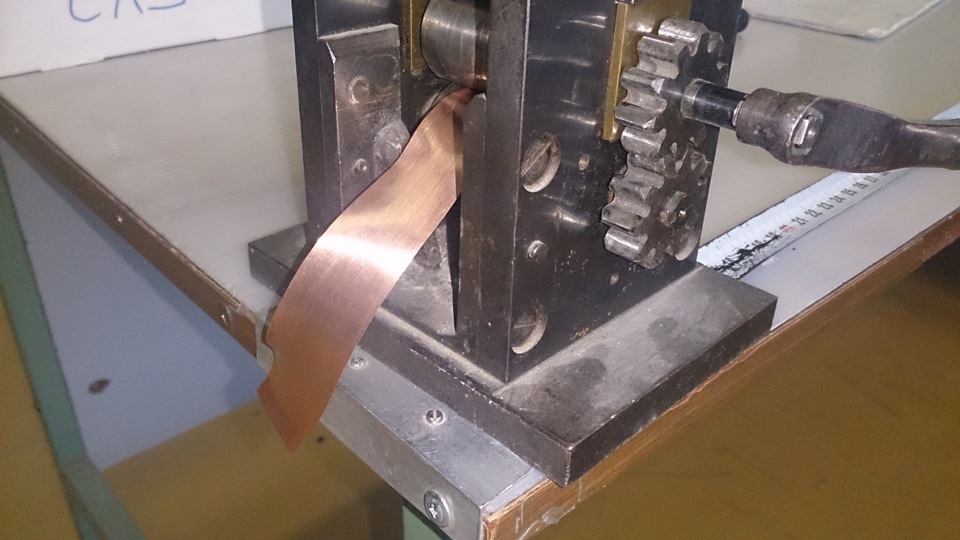

Вырезаем заготовки с припуском по 5 мм. с каждой стороны. Решил еще чуть утонить и заодно отрихтовать в прокатной машинке. После надо отпустить металл, вернуть пластичность, для этого прокалил полоски меди газовой горелкой. Затем зачищаем наждачной бумагой от окалины до блеска с двух сторон. Толщина фольги теперь 0,095 мм.
Наш токопроводящий слой платы готов. Обезжириваю ацетоном с двух сторон (другого нет, еще спирт под рукой, также ацетоном смывают тонер после травления и уверен, что он лучше всех справляется с этим ).

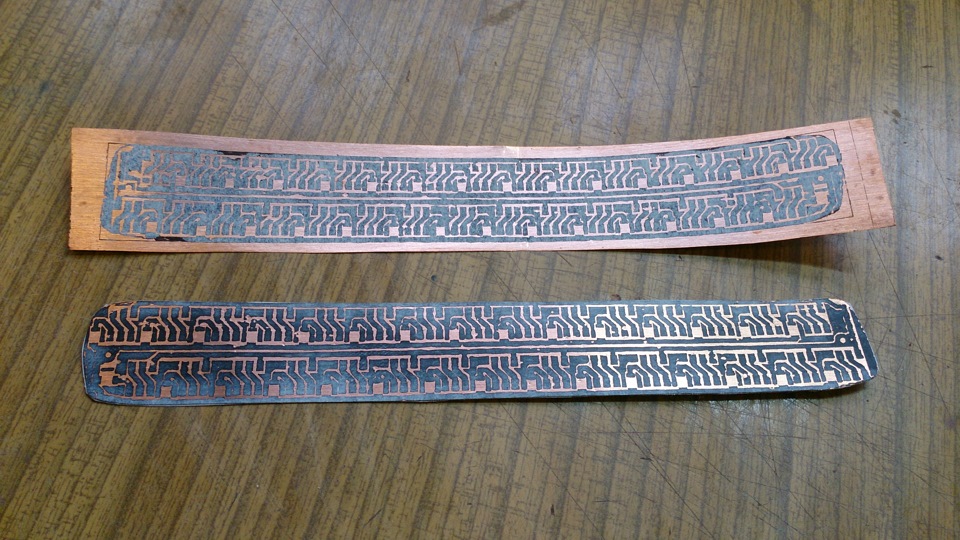

Потом методом ЛУТ переносим, предварительо нарисованную в программе Sprint-layout (или в любой другой) нашу схемку.
На обратную сторону заготовок нанес клей, обернул каждую в полиэтиленовую пленку и положил под груз, при этом важно, чтобы будущие платы лежали ровно, без изгибов.

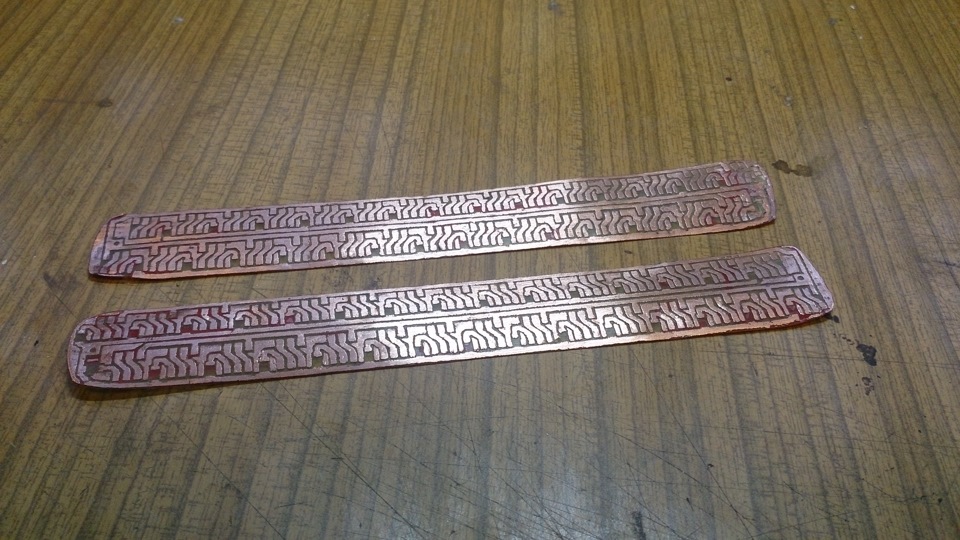

15 мин. Моем, сушим. Дополнительно на заднюю сторону наклеил алюминиевый скотч, для дополнительной прочности, жесткости (хотя это и не требуется) и для хоть какого-то рассеивания тепла от нагрева светодиодов. Тонер побоялся смывать ацетоном, не знаю как поведет себя клей, просто зачистил мелкой наждачкой до блеска.

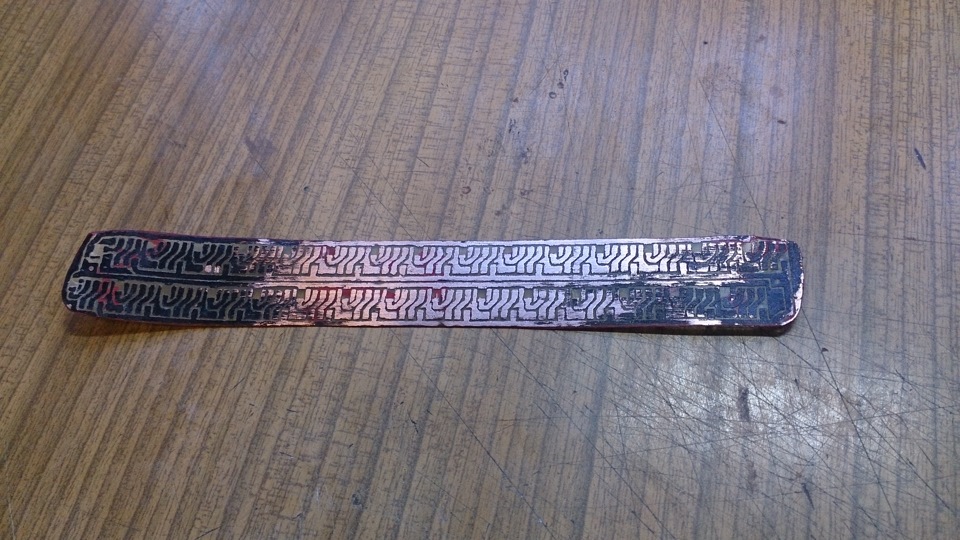

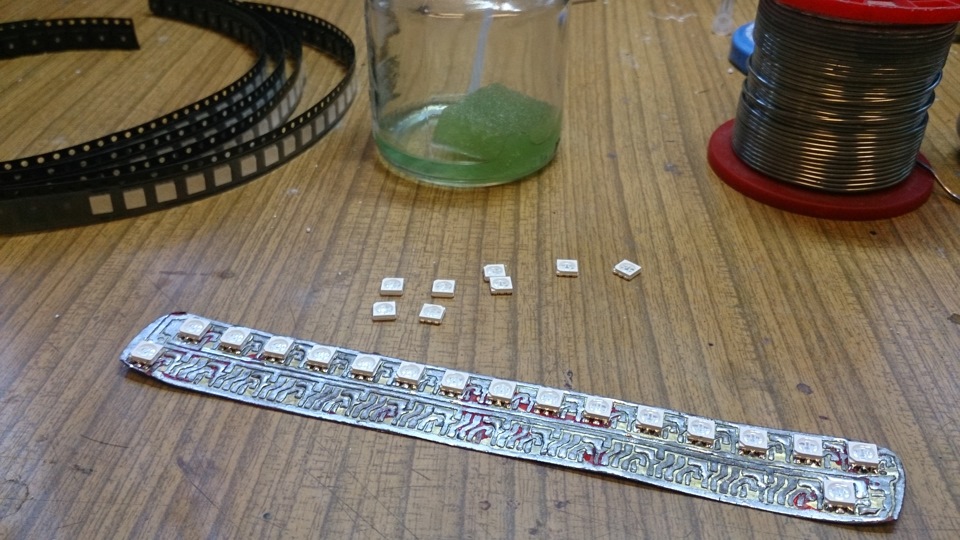

Лудил сплавом розе, но паяльником(140 градусов). Толщина луженой платы составила 0,25 мм. +/- 0,02 мм.
Потом прозванивал всю плату на выявление замыканий между рядом стоящих токоведущих дорожек. Так как зазоры между ними маленькие (относительно ЛУТ)проверка оказалась не напрасной, несколько коротышей было выявлено.

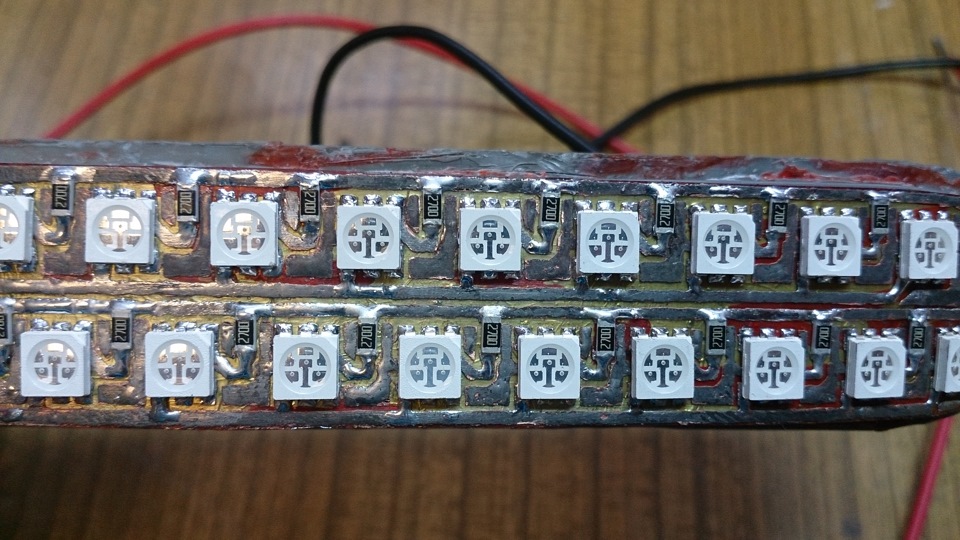

Светодиоды и резисторы паял при 280 градусах, отслоений медных дорожек от клеевого основания или намека на это не замечено.

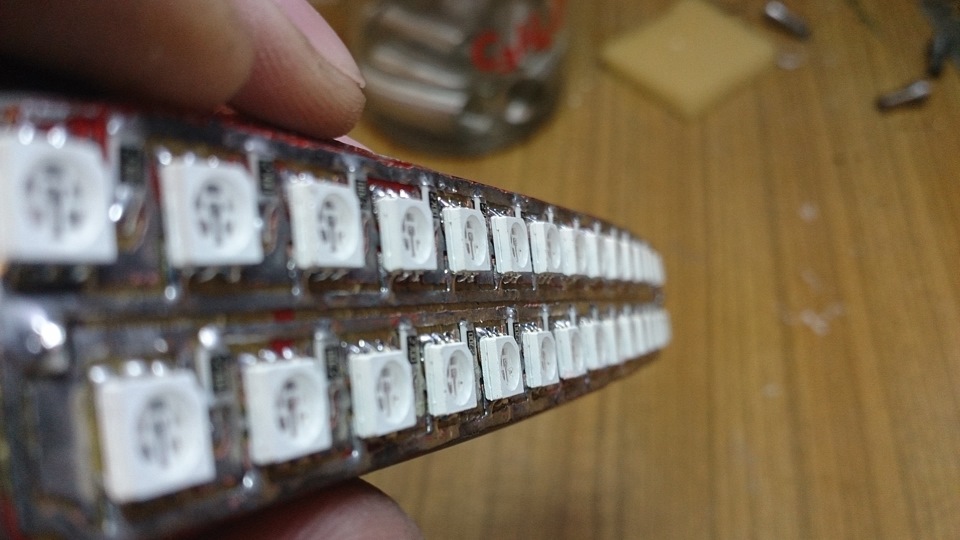

Подпайка питающих проводов =>проверка работоспособности=> радуемся результату😁 =>испытание (светодиоды светились в течение нескольких часов при токе, близком к максимальному, при этом плата периодически подвергалась различным изгибам, в результате чего был выявлен непропай одного светодиода) =>упаковка в корпус катафота => монтаж в авто => еду довольный за рулем.
8 Отражателей из подручных материалов
Отражатели — это самый простой способ смягчить, рассеять или перенаправить свет. Возможно, вы никогда не задумывались, но на отражение света может работать практически любая белая вещь, будь-то облака в небе или светлая рубашка модели. В этой статье я собрал небольшой список предметов, которые могут быть использованы в качестве отражателей. Здесь нет замысловатых схем и подробных инструкций о том, как сделать отражатель своими руками. Это перечень тех вещей, которые, возможно, уже есть в вашем доме и на которые не нужно тратиться!
Примеры использования отражателей. При съемке левого изображения использовалась кухонная фольга, а для снимка с кольцом применялись настенное зеркало и белый картон.
Съемка всех ситуаций с применением бюджетных вариантов отражателей, представленных здесь в качестве примеров, велась с применением вспышки.
Но вы с таким же успехом можете воспользоваться и природным светом, проникающим через окно. Главное — определиться с правильным положением объекта съемки, отражателя и самого себя.
1. Стены и потолок
Белые стены и потолки — прекрасные отражатели, которые можно найти почти в каждом доме.
Если вы фотографируете со вспышкой внутри помещения с низким белым потолком, то смело можете использовать его в качестве отражателя. Этот вариант работает просто безупречно. Также не забывайте и о стенах. Если вам нужно снять группу людей (подробнее о групповой фотографии можно почитать здесь )и прямо за вашей спиной имеется белая стена, используйте ее в качестве большого рефлектора или экрана, который обычно применяют для смягчения света на групповых снимках. Для этого следует установить вспышку на полную мощность и развернуть на 180 градусов по направлению к этой стене.
2. Белая простыня
Независимо от того, ведете ли вы съемку со вспышкой или пользуетесь только естественным освещением, вы всегда можете применить в качестве отражателя обычную белую простыню. При этом, заметьте, вам ничего не нужно мастерить своими руками. Все легко и просто: расположите ваш объект съемки поближе к окну, а простыню повесьте на противоположной стороне, вуаля — и у вас уже есть мягкий приглушенный свет без резких теней и контрастов.
3. Маленькое зеркало
Маленькие зеркала могут быть очень полезными при предметной съемке, особенно если нужно сфотографировать очень мелкий предмет. Самым лучшим средством для отражения света и перенаправления солнечных лучей является зеркало. Помните, что белые простыни и стены не только отражают, но и рассеивают свет, а зеркала — только отражают, поэтому они просто незаменимы, если нужно сконцентрировать свет в одной точке, например, чтобы подчеркнуть какие-то черты лица или выделить один предмет из ряда ему подобных
Маленькое зеркало (1), металлическая коробочка для карточек (2), в которой я храню цветные гели, белый пластиковый веер(3), меленькая пластинка с зеркальной поверхностью (4) и крышка от пластикового контейнера(5) — вот какие отражатели я использую для фотосъемки мелких предметов.
4. Настенное зеркало
Большие настенные зеркала также являются хорошими отражателями, но при этом они могут служить и прекрасной основой во время фотографирования ювелирных изделий. Они отражают свет и одновременно удваивают изображение предмета, в результате чего получаются достаточно интересные композиции.
Настенное или любое другое большое зеркало можно использовать в качестве основы для съемки небольших предметов. Такой рефлектор может дать вам намного больше, чем простое отражение света.
5. Кухонная фольга
Кухонная фольга, похожая на металл, не всегда является лучшим вариантом для некоторых видов съемки. Если вы будете использовать гладкую и ровную фольгу, то в действии она ничем не будет отличаться от зеркала. Но, если же ее немного помять или скомкать, то вы будете приятно удивлены, насколько необычными могут получаться изображения с таким простым и довольно легким в исполнении отражателем. Вы можете использовать его при съемке, как маленьких, так и больших предметов, но будьте осторожны, такой отражатель может придать снимку не совсем, то настроение, которое вы задумали изначально. В любом случае, это стоит попробовать!
6. Белая рубашка
Даже ваш друг в белой рубашке может стать неплохим отражателем. Просто попросите его немного подвигаться, чтобы вы смогли выбрать нужное положение и угол. Если в белую рубашку одета ваша модель — замечательно! Свет, отражаясь от ее светлой одежды, прекрасно заполнит и выровняет все тени под подбородком.
7. Белый картон или бумага
Если вдруг у вас под рукой не оказалось ничего из перечисленных предметов, не спешите отказываться от идеи узнать, как сделать отражатель из подручных средств. Уверен, обычный белый лист бумаги или картона найдется в любом доме. Вы будете поражены тем, чего можно достичь, имея немного терпения и всего лишь несколько листов белой бумаги.
8. Крышка пластикового контейнера
Мой самый любимый и наиболее часто используемый отражатель — это прямоугольный кусок пластика, который я вырезал из белой крышки контейнера Tupperware. Такой рефлектор я использую либо для направления света, когда фотографирую небольшие предметы, например, цветы, либо же как отражатель для вспышки. Нижний снимок дает прекрасное представление о том, как сделать отражатель для вспышки: достаточно иметь небольшой кусок белого пластика и широкую резинку для его крепления.
Как работает отражатель
Напоследок следует отметить, что знать, из чего можно сделать отражатель в домашних условиях — это не самое главное. Намного важнее научиться правильно его применять на практике. Принцип действия любого отражателя довольно прост: свет, попадая на его поверхность, отражается в обратном направлении под тем же углом.
Итак, вы уже знаете, какие именно предметы в вашем доме можно использовать в качестве отражателей и как это работает. Теперь пришло время проверить их принцип действия на практике, а потом попробовать поискать и другие варианты, уверен, что вы найдете их немало.
8 отражателей, которые есть у вас дома
Наверняка каждый из вас хотел хоть раз во время съёмки сделать свет помягче, рассеять его или направить в нужную сторону. Сделать это легче всего при помощи отражателя. Где их взять, спросите вы. Всё очень просто, отражатели окружают нас везде. В его качестве может выступать и белая майка вашей модели, и облака на небе, и кухонная фольга. В данной статье представлен список общедоступных отражателей, которые наверняка могут быть у вас дома.
Отражатели очень полезны как при работе со вспышкой, так и при использовании естественного света. Главное, нужно чётко знать, где будет объект съёмки, отражатель и вы.
Итак, начнём.
1. Стены и потолок
Белый потолок и стены – эти отражатели есть почти в каждом доме. Используя вспышку в помещении с белым потолком, можно использовать его как отражатель. Это очень хороший прием. Но не забывайте и о стенах. Если вы фотографируете несколько человек, а за вами находится белая стена, поверните вспышку на 180 градусов (направьте её на стену) и используйте её с полной мощностью. Данный эффект позволит вам получить эффект большого отражателя и даст более мягкие цвета на фотографии.
2. Белая простыня
Данный отражатель можно использовать как при съёмке со вспышкой, так и при съёмке при естественном освещении. Разместите объект вашей съёмки поближе к окну, с противоположной стороны повесьте простыню и приступайте к съёмке. Такой отражатель сможет дать вам мягкий свет и уменьшение контраста между тенью и светом на фотографии.
3. Небольшие зеркала
Подобные отражатели могут быть очень полезными при съёмке небольших предметов. Зеркала – идеальные отражатели света и предметы, которые могут перенаправить его в любую, удобную для вас точку. При съёмке помните, что белые поверхности не только отражают свет, они ещё и рассеивают его. Зеркало же предназначено исключительно для отражения, ни о каком рассеивании речь не идёт. Поэтому, его можно использовать, чтобы направить поток света на нужный объект или на его часть.
4. Настенное зеркало
Большое, хорошее настенное зеркало также является очень хорошим отражателем. Также его можно использовать как плоскость, на которую можно выложить ювелирные украшения или бижутерию, а также любые другие предметы, которые вы хотите сфотографировать. Использование зеркала дарит вам хорошее отражение и визуально удваивает объект, благодаря чему можно получить весьма привлекательную композицию.
5. Кухонная фольга
Кухонная фольга не всегда хорошо справляется с ролью отражателя. В плоском состоянии, она отражает примерно также как и зеркало. Когда же фольга немного смята, может получиться довольно таки специфическое отражение, которые может подарить весьма симпатичную игру света в кадре.
Фольга может использоваться в качестве отражателя при съёмке больших и малых объектов, без ограничений. Во только совсем не факт, что вам понравится полученный результат. Но, попробовать можно.
6. Белая майка
Человек, одетый в белую майку, также может выступить в роли отражателя в время вашей съёмки. Вам просто нужно поставить его в нужное вам место и под нужным углом. Белая майка во время съёмки может помочь убрать тени под подбородком и немного осветлить фотографию. Обращайте на это внимание.
7. Белый картон или бумага
В самом крайнем случае, можно использовать лист бумаги в качестве отражателя. Да и картон весьма неплохо справится с этой ролью. Результат наверняка вас порадует, если во время съёмки вы разметите вокруг объекта съёмки несколько листов бумаги, запасетесь терпением и поэкспериментируете.
8. Крышка от пластикового контейнера для еды
Этот небольшой отражатель можно сделать своими руками, взяв за основу крышку от пластикового контейнера для еды. В основном его можно использовать при фотографировании небольших объектов (например, цветов), или в качестве отражателя, который дополнительно установлен на вспышку. Крепится он достаточно просто, при помощи обычной резинки. Ничего особенного, но эффект от его использования весьма приличный.
Принцип действия отражателей
Мы вкратце рассмотрели те виды отражателей, которые можно найти у себя дома и использовать при проведении съёмки. Попробуйте проверить, а так ли они хороши, как написано в данной статье или же у них есть недостатки. Также можете поискать дома, другие предметы, кроме описанных здесь, которые можно использовать в качестве отражателя.
Сам по себе принцип действия отражателя довольно прост. Вы направляете на него свет, и он отражается от него под тем же углом, но в противоположную сторону.
Надеюсь, вы уже созрели для того, чтобы попробовать отражатели уже при следующей съёмке. Удачи вам.
