Как сделать кемпинговый фонарь

Мощный кэмпинговый фонарь на 12В/70Вт

Как сделать кемпинговый фонарь

Материалы и инструменты, которые использовал автор:

Список материалов:
— LED-панель 12v/70w COB ;
— BMS 3S 11,1v 18650 ;
— корпус от старого зарядного или блока питания;
— старые аккумуляторы от ноутбуков;
— термопаста;
— армирующий скотч или подобное;
— провода.

Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь

Всего автору понадобилось выбрать 18 ячеек 18650, он собрал из них батарею. Для соединения контактов была использована точечная сварка, так работать быстро, и не перегреваются контакты, как при работе паяльником.

В итоге у автора получился аккумулятор, который выдает 12.5В, само собой, напряжение будет падать по мере разрядки до нижнего порога.
Если напряжение на ячейке снижается менее чем до 2.4В, аккумулятор уже сильно теряет в емкости. Чтобы этого не допустить, используются BMS-контроллеры.

Шаг второй. Установка LED-панели
В качестве корпуса автор приспособил корпус от старого зарядного устройства, он сделан из алюминия и подходит по размерам. Панель устанавливается прямо на стенку корпуса, в итоге корпус выступает в качестве радиатора. Чтобы обеспечить хорошую теплопроводность, обязательно использует термопасту. Саму панель крепим винтами к корпусу.

Источник

Как сделать освещение для палатки своими руками

Любители отдыха с палатками ни раз задавались вопросом, как сделать освещение для палатки своими руками. Причем разницы между тем, как сделать освещение для зимней палатки своими руками и сделать его для любой другой палатки нет. Разве что, освещение зимней палатки требует более тщательного выбора источника энергии. Ведь на холоде большинство аккумуляторов разряжается быстрее, а некоторые так вообще ломаются.

Как сделать кемпинговый фонарь

Постановка задачи

Освещение в палатке требуется для того, чтобы с приходом ночи не ложиться спать, а успеть ещё сделать какие-то необходимые дела или попросту отдохнуть. Особенно это важно в палатках для зимней палатки. Ведь зимой дни намного короче, а находиться на улице долгое время далеко не всегда комфортно. Так или иначе, если палатка хоть немного отапливается, температура в ней будет минимум на 5 градусов выше, чем вокруг неё. Также вопрос крайне актуален для рыболовов, поскольку у них зимняя палатка для рыбалки используется в качестве этакого лагеря. Весь процесс происходит внутри палатки и часто круглосуточно. Поэтому, требуется организовать удобную схему освещения, чтобы в палатке была комфортная видимость. При этом, светильник не должен мешать внутри и долгое время работать от одной зарядки.

Варианты освещения палатки

На сегодняшний день вариантов освещения палатки существует огромное количество. Среди них использования обычных фонариков, кемпинговые варианты, газовые светильники или автомобильные лампы. Давайте обсудим основные варианты.

Стандартный кемпинговый светильник

Как сделать кемпинговый фонарь

Самый простой способ осветить палатку – это использовать обычный кемпинговый фонарь. При выборе такого фонаря важно понимать, что основная задача не создать направленный яркий луч, а сделать большое световое пятно и осветить всю палатку внутри. Это поможет определиться с модификацией фонаря. Обычно такой фонарь изготовлен с использованием большого количества светодиодов. Под этими светодиодами подложена отражающая поверхность, которая и формирует удобное световое поле. Помимо светодиодных фонарей существуют и ламповые кемпинговые фонари, но лучше отказаться от этого варианта. Кемпинговые фонари могут иметь встроенный заряжаемый или обычный аккумулятор. Если аккумулятор способен подзаряжаться, то это очень поможет в холодное время года. Речь идёт сейчас о механической подзарядке – крутите ручку, а аккумулятор заряжается.

Обратите внимание на тип корпуса фонаря. Он обязательно должен иметь крючок или ремешок для зацепа. Подойдет и проушина. Нужно, чтобы фонарь можно было подвешивать.

Несмотря на свою простоту, вариант вполне рабочий и даёт неплохую освещенность для комфортной деятельности внутри палатки. Важно только выбрать фонарь помощнее.

Автомобильные светильники

Как сделать кемпинговый фонарь

Огромный потенциал заключен в автомобильных приборах освещения. Они мощнее, чем кемпинговые фонари и дают гораздо более яркий свет. Но есть тут и минус – они менее мобильны. В любом случае за фонариком тянутся провода и требуется питание на 12 Вольт. С аккумулятором проблему можно решить, купив небольшой аккумулятор для мопеда на 12 В или собрать аккумулятор из литий-ионных банок. Но, так или иначе, комплект такого освещения будет более тяжелым и менее практичным. Однако, высокая яркость компенсирует эти недостатки. Кроме того, корпус таких светильников обычно уже ориентирован для удобного подвешивания в гараже или под капотом. Время работы такого светильника просто огромное. Если вы отправляетесь на капитальную зимнюю рыбалку с палаткой, то такой вариант будет вполне приличным и даже, наверное, самым удобным.

Газовые лампы и светильники

Как сделать кемпинговый фонарь

Относительно устаревшая технология, которая почему-то до сих пор привлекает внимание многих пользователей. Заключается она в медленном сжигании газа в специальном приборе – отражателе. Свет получается тусклый, прыгающий. Работать при таком освещении практически невозможно. Но есть и плюсы – приборы хоть и имеют большие габариты, но легкие и одновременно генерируют тепло при работе. Ещё один плюс, это отсутствие необходимости думать о подзарядке. Ведь баллонов можно взять с собой довольно приличное количество. Но, ситуация не столь критична при вылазках на день-два. Очевидный минус технологии – невозможность удобно подвесить такую лампу.

Несколько советов по размещению светильника в палатке

Размещать светильник в палатке правильнее всего под её сводом. Часто палатка уже имеет проушину для подвешивания лампы. Если таковой проушины нет, то её можно легко сделать самому. Просто сделайте кольцо из проволоки и зацепите где-то в верней точке палатки. Желательно размещать прибор освещения в центре палатки. Совершенно неправильно размещать светильник внизу палатки.

Есть один полезный совет. Перед тем, как разместить светильник внутри, поместите на тент отражающее спасательное одеяло.

Как сделать кемпинговый фонарь

Это увеличит отражающую способность тента и получится, что весь тент будет отражать попавший на него свет. Внутри палатки станет гораздо светлее. Кроме того, если вы думаете как осветить зимнюю палатку, то вы получите ещё и выигрыш в плане сохранения тепла внутри. Такое одеяло можно наклеить прямо на тент изнутри и постоянно использовать. Не забудьте только сделать отверстия для отвода конденсата или выхлопов отопителя.

Источник

Светодиодный светильник для дачи и кемпинга своими руками. Конструкция. Часть 1.

Если у Вас когда-нибудь выключали свет в загородном доме или вы любите выезжать на природу на автомобиле с большой компанией, то в таких случаях Вам мог бы пригодиться мощный и экономичный светодиодный светильник, который бы работал от удобного автономного источника питания. Обычный фонарик из-за узкого интенсивного пучка света не всегда способен достаточно комфортно осветить необходимую площадь, плюс установленный в нем аккумулятор, как правило, довольно быстро подсаживается при значительной непрерывной работе.
У меня без дела лежали 2 катушки по 5 метров дешевой светодиодной ленты на светодиодах SMD 3528, 60 диодов на 1 метр, стоимость одной такой ленты на Aliexpress чуть более 200 рублей. Эти ленты в свое время наклеивались, поэтому клеевой слой потерял свои свойства и пришел в негодность. Когда ко мне пришла мысль сконструировать дешевый походный светильник, именно их я решил использовать.

Как сделать кемпинговый фонарь

Следующим шагом, было найти недорогой корпус, подходящий под задачу. В итоге купил на Авито с рук по 200р. за штуку 2 новых светильника «ЛПБ 31-11-006 В» с лампочками в комплекте.
Как сделать кемпинговый фонарь Как сделать кемпинговый фонарь
Как сделать кемпинговый фонарь

Такие светильники используются для освещения лестничных клеток и холлов жилых домов, а так же подвальных и других вспомогательных помещений, жестко крепятся на потолок или стены, относятся к классу антивандальных. Корпус изготовлен из штампованной стали, покрытой белой порошковой краской, рассеиватель выполнен из прозрачного поликарбоната со специальной призматической текстурой.
Степень защиты IP 40
Габаритные размеры: 345х80х50мм
Источник света: компактная люминесцентная лампа
Кол-во и мощность ламп: 1х11 Вт.
Тип патрона: G23.
Масса: 0.74 кг.

Как сделать кемпинговый фонарь

Корпус открывается либо специальным ключом из поставки, либо обычным шестигранником (в моём случае), в зависимости от производителя.
Из обоих светильников я вытащил всю «начинку», оставив только пустые корпуса.

С давних пор у меня лежал лист одностороннего медненого текстолита длиной 300мм и немного меньше шириной. Его хватило на две подложки для установки сегментов светодиодной ленты.

Как сделать кемпинговый фонарь

Произведя предварительные замеры, выяснилось, что в корпус каждого светильника идеально подходят 5 сегментов диодной ленты по 300мм, состоящие из 6 сегментов по 50мм, на каждом из которых установлено по 3 светодиода.

Как сделать кемпинговый фонарь

После предварительной разметки, необходимо было распилить текстолит на элементы необходимого размера, просверлить отверстия в намеченых местах (далее будет понятно зачем), зашкурить «нулевкой» от окисла и задиров на медной фольге, обезжирить спиртом.

Как сделать кемпинговый фонарь

Для лучшего отражения света и защиты от окисления я покрасил пластины белой глянцевой краской из аэрозольного баллончика, а заодно получше прокрасил корпуса.
Как сделать кемпинговый фонарь Как сделать кемпинговый фонарь

Для крепления пластин в корпусе было решено использовать уголки, оставшиеся от разбора светильника (на них крепились патроны), предварительно их распилив пополам.
Как сделать кемпинговый фонарь

После чего отформовал, припаял гайки м3, используя паяльник, специальную кислоту и оловянно-свинцовый припой.
Вот что получилось:
Как сделать кемпинговый фонарь

Для защиты уголков от коррозии я их тоже покрасил.

Как сделать кемпинговый фонарь Как сделать кемпинговый фонарь

После покраски, уголки были прикручены к пластинам. Затем на пластины были разложены фрагменты светодиодной ленты и зафиксированы с двух сторон канцелярскими резинками.
Как сделать кемпинговый фонарь

Фиксация на плату отрезков ленты происходила при помощи термоклеевого пистолета. В отверстия заливался в небольшом количестве клей, прихватывая края светодиодной ленты. Такой метод дает нам максимальное удобство и качество, работая по принципу полимерной заклепки. Преимуществами метода являются высокая надежность крепления и легкость демонтажа при необходимости.

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Для первой части статьи, думаю информации достаточно, скоро опубликую следующую часть! Ждите продолжения!)

Источник

Сообщества › Электронные Поделки › Блог › Доработка фонаря для кемпинга.

Как сделать кемпинговый фонарь

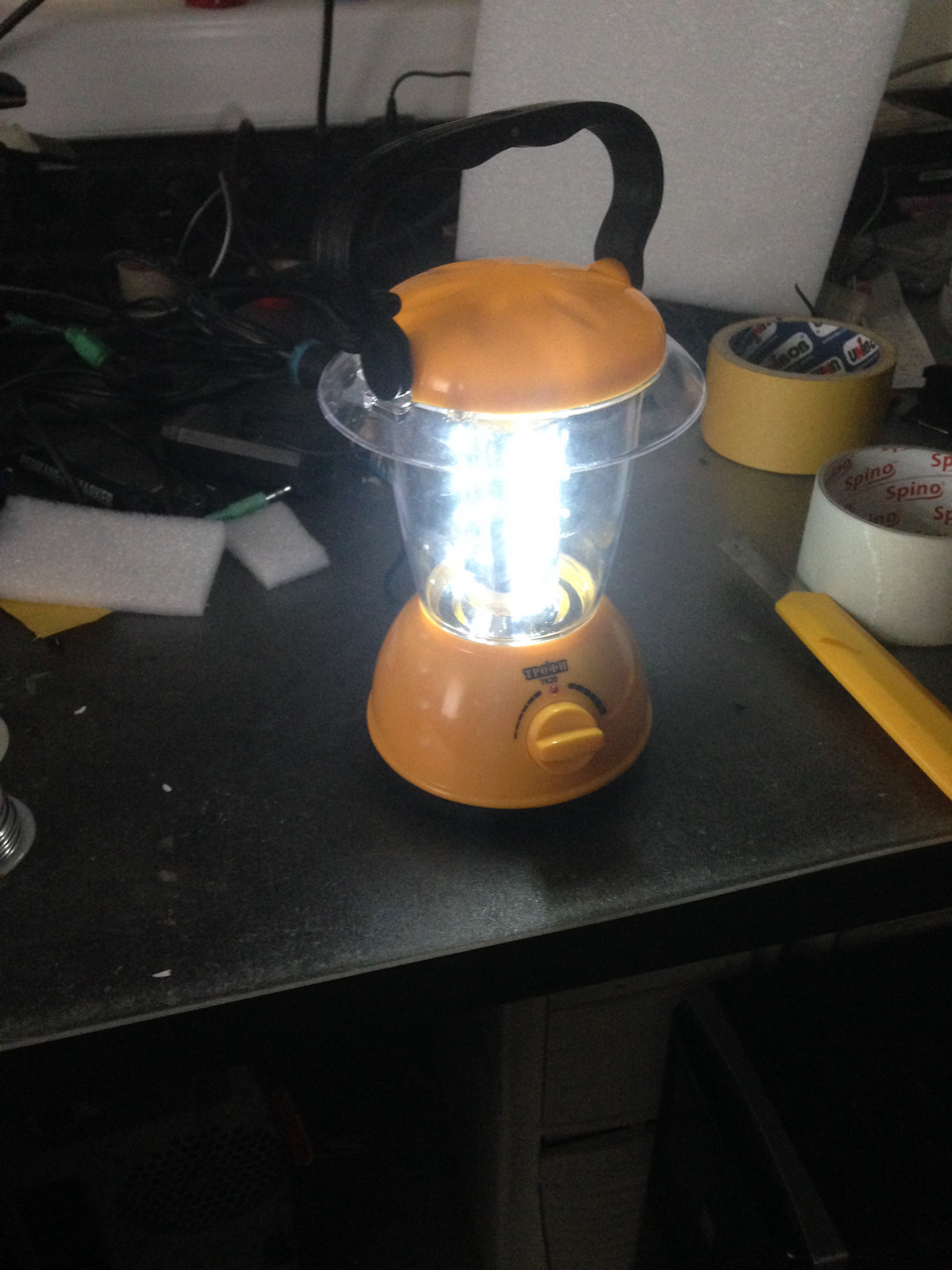

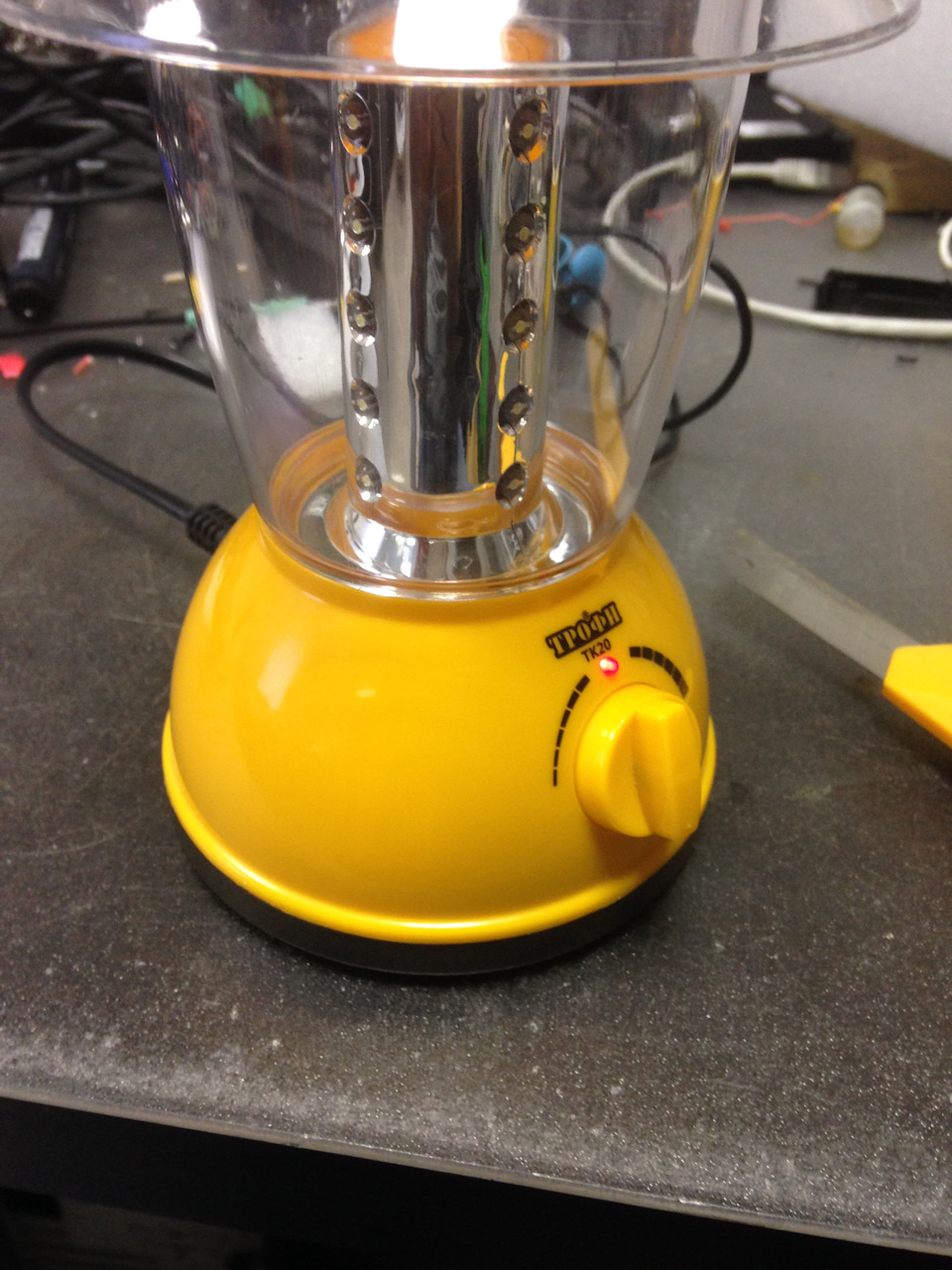

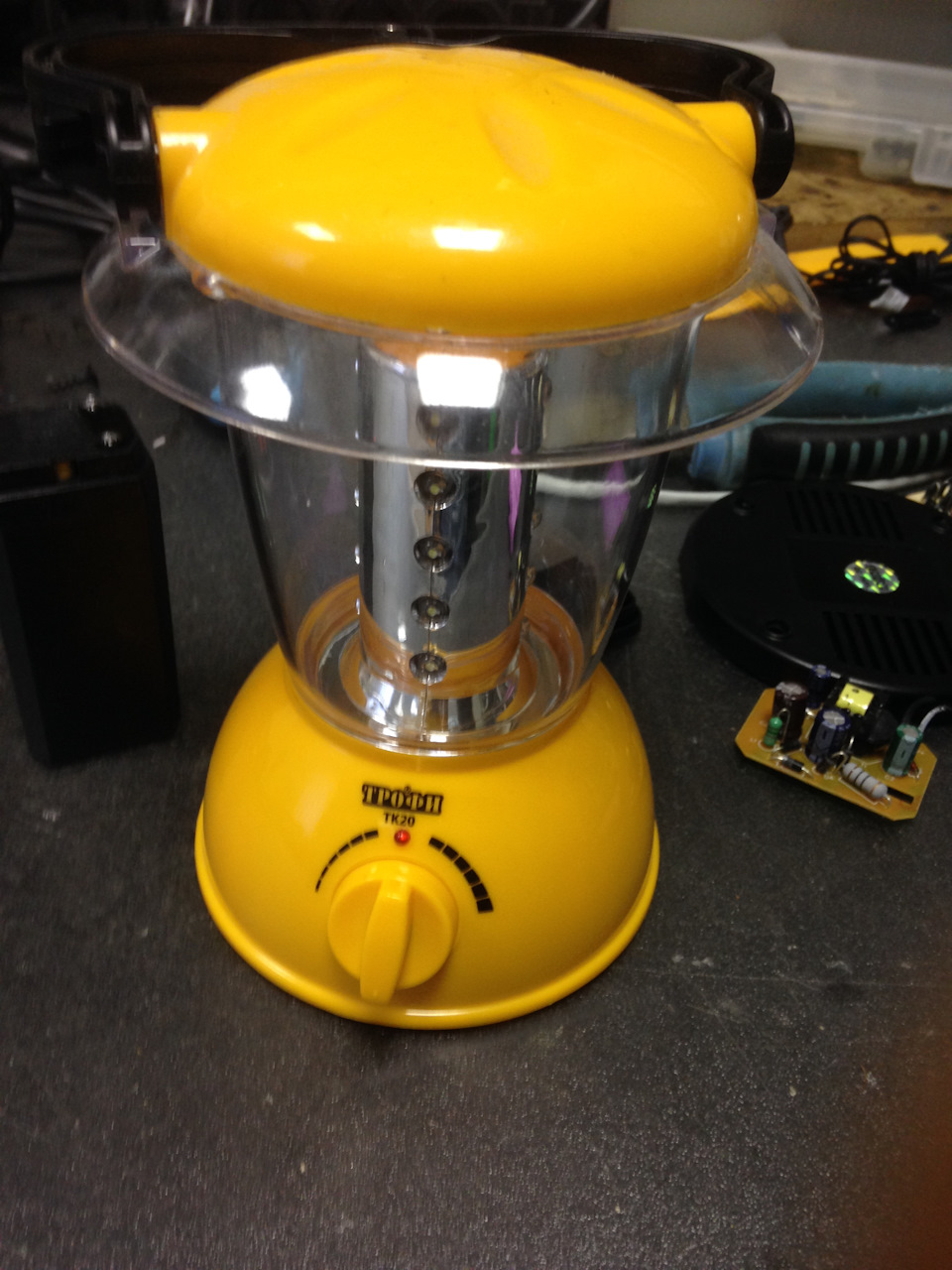

Пока машина у пластического хирурга. Под руку попался фонарь.
Второй из двух купленных по дешману.
Ну и решил значит его доработать.

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

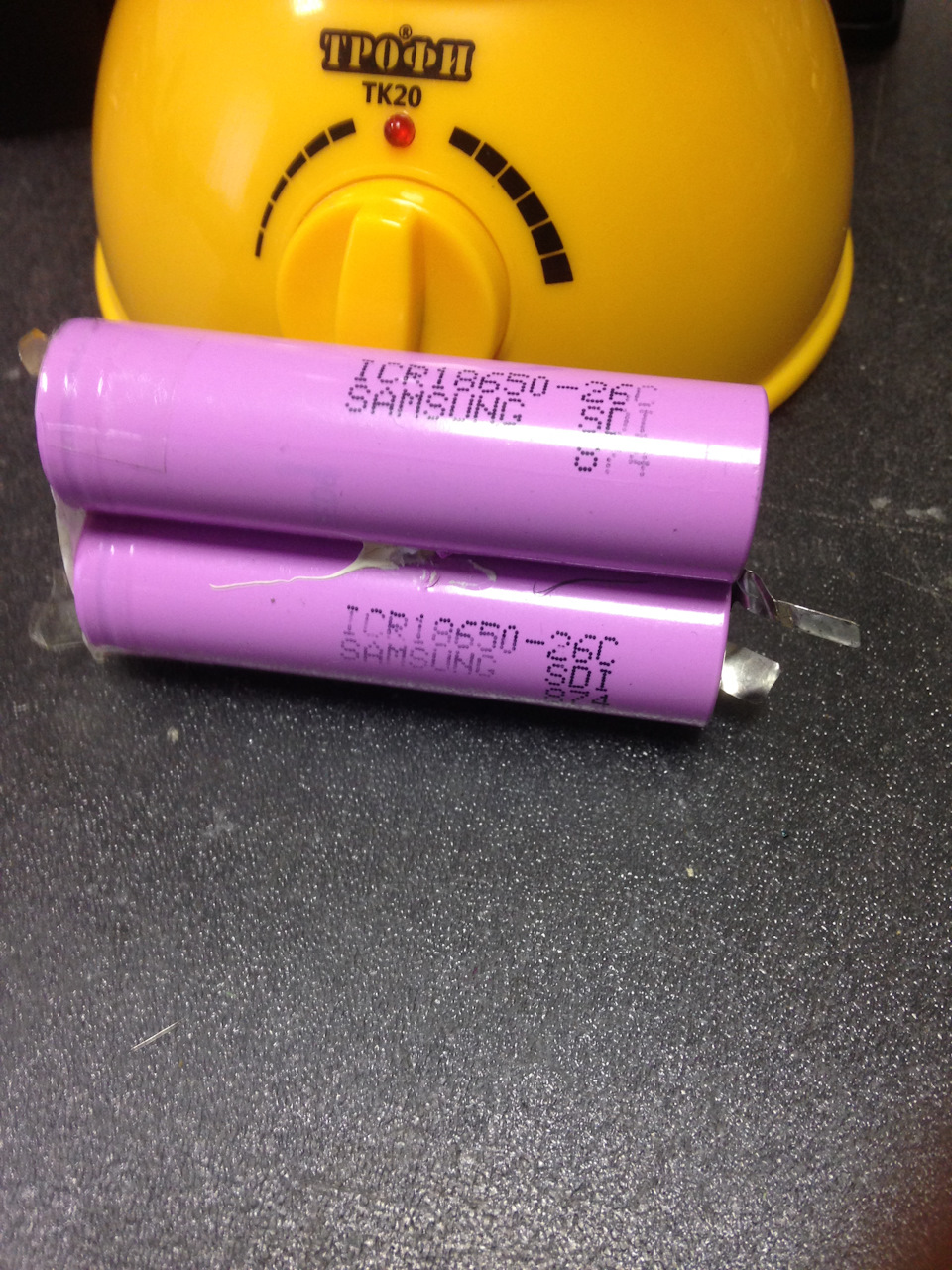

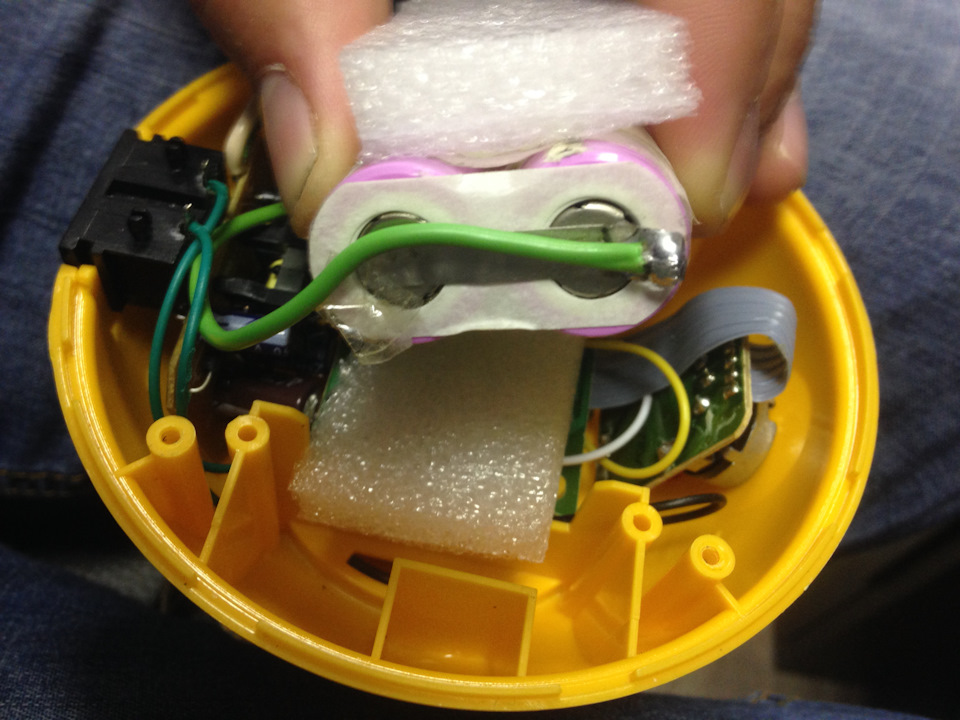

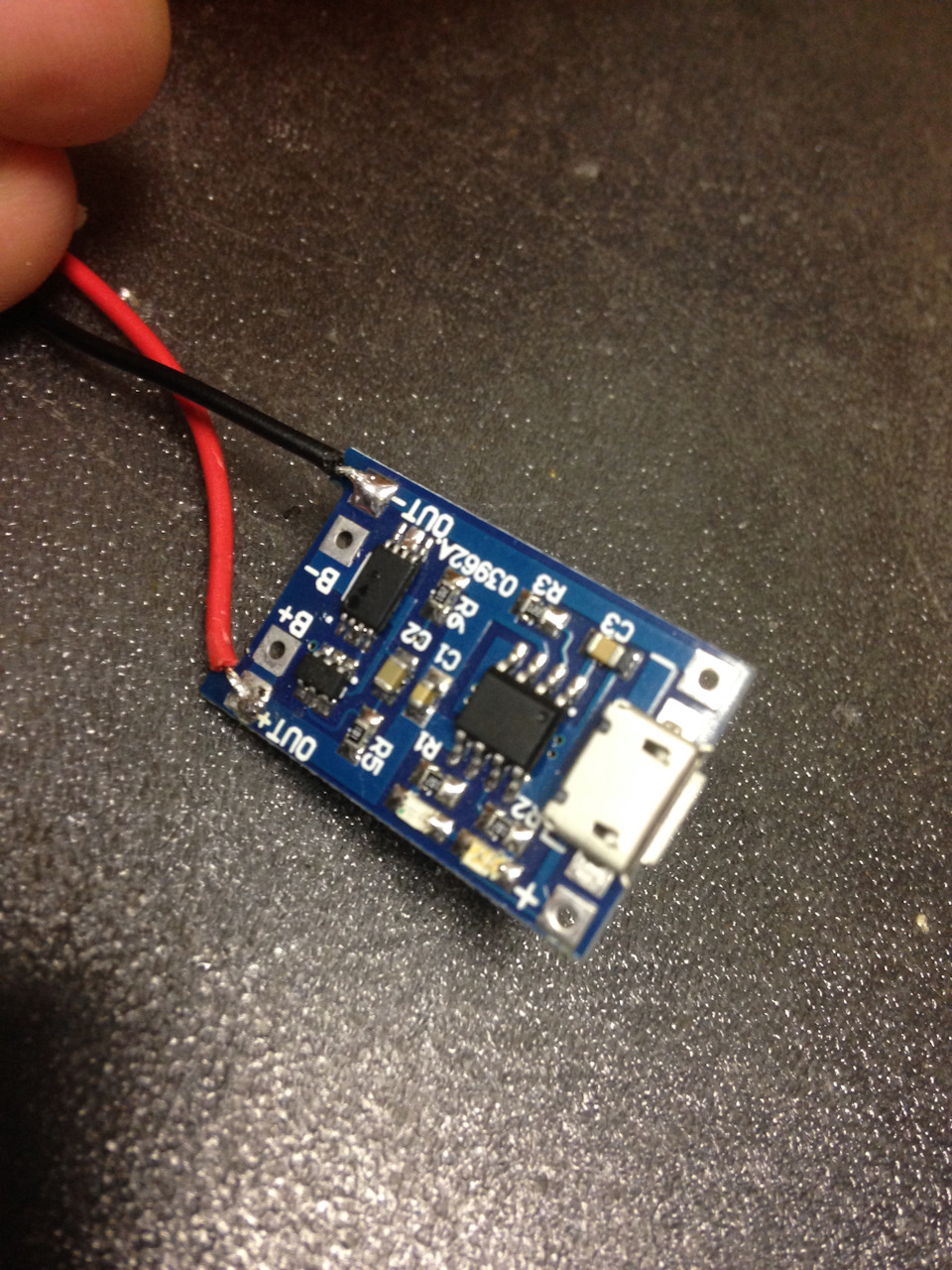

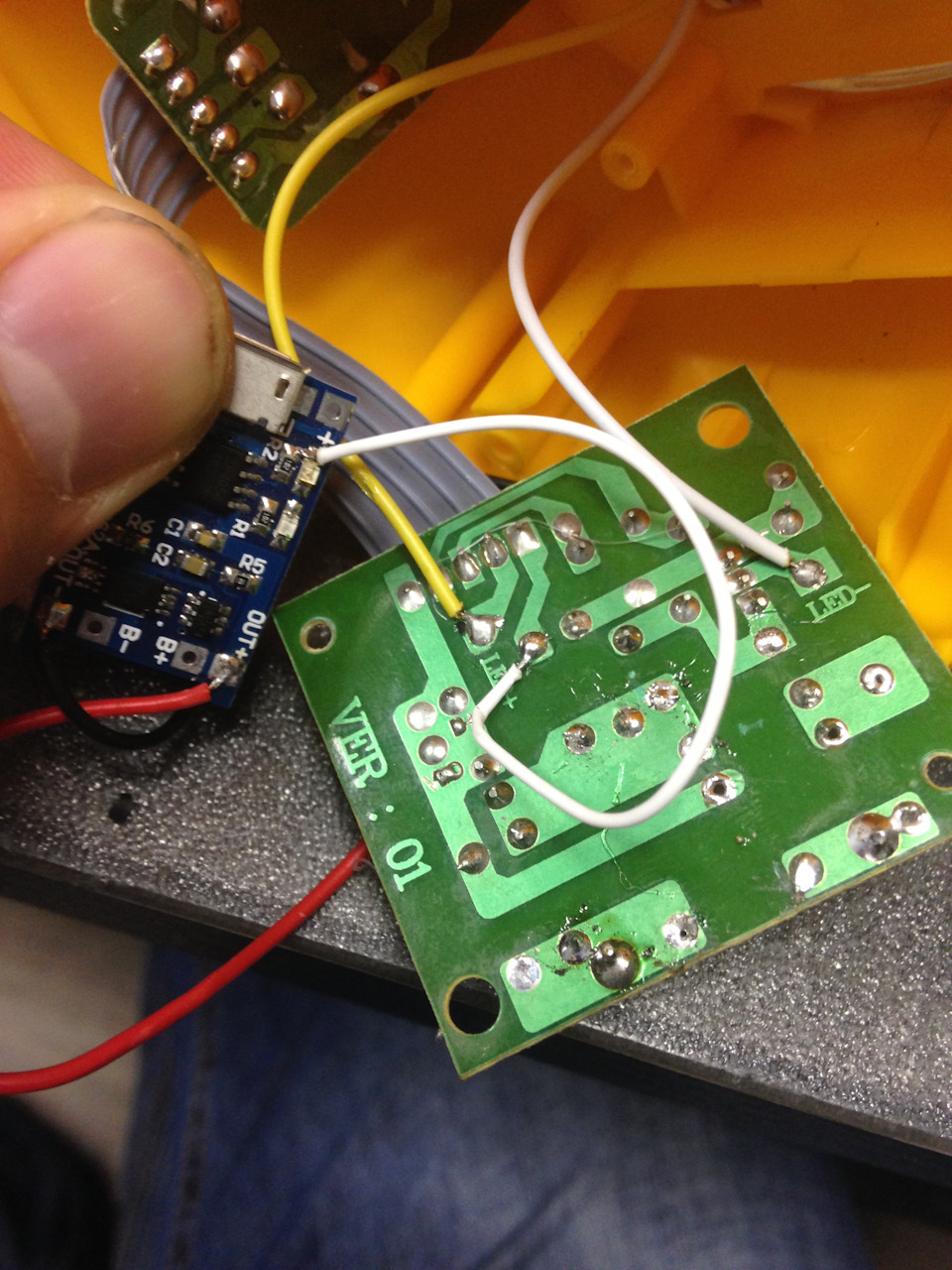

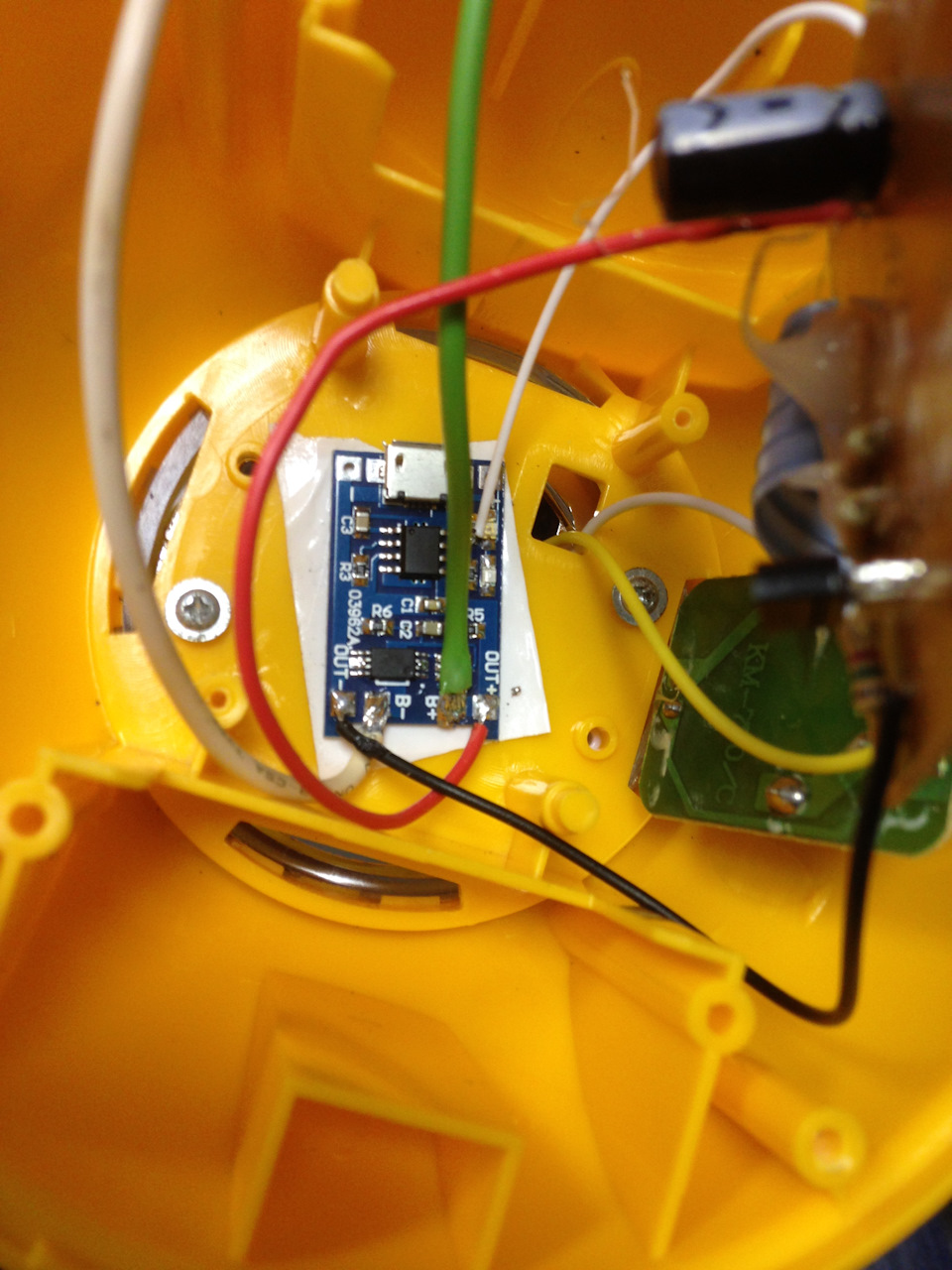

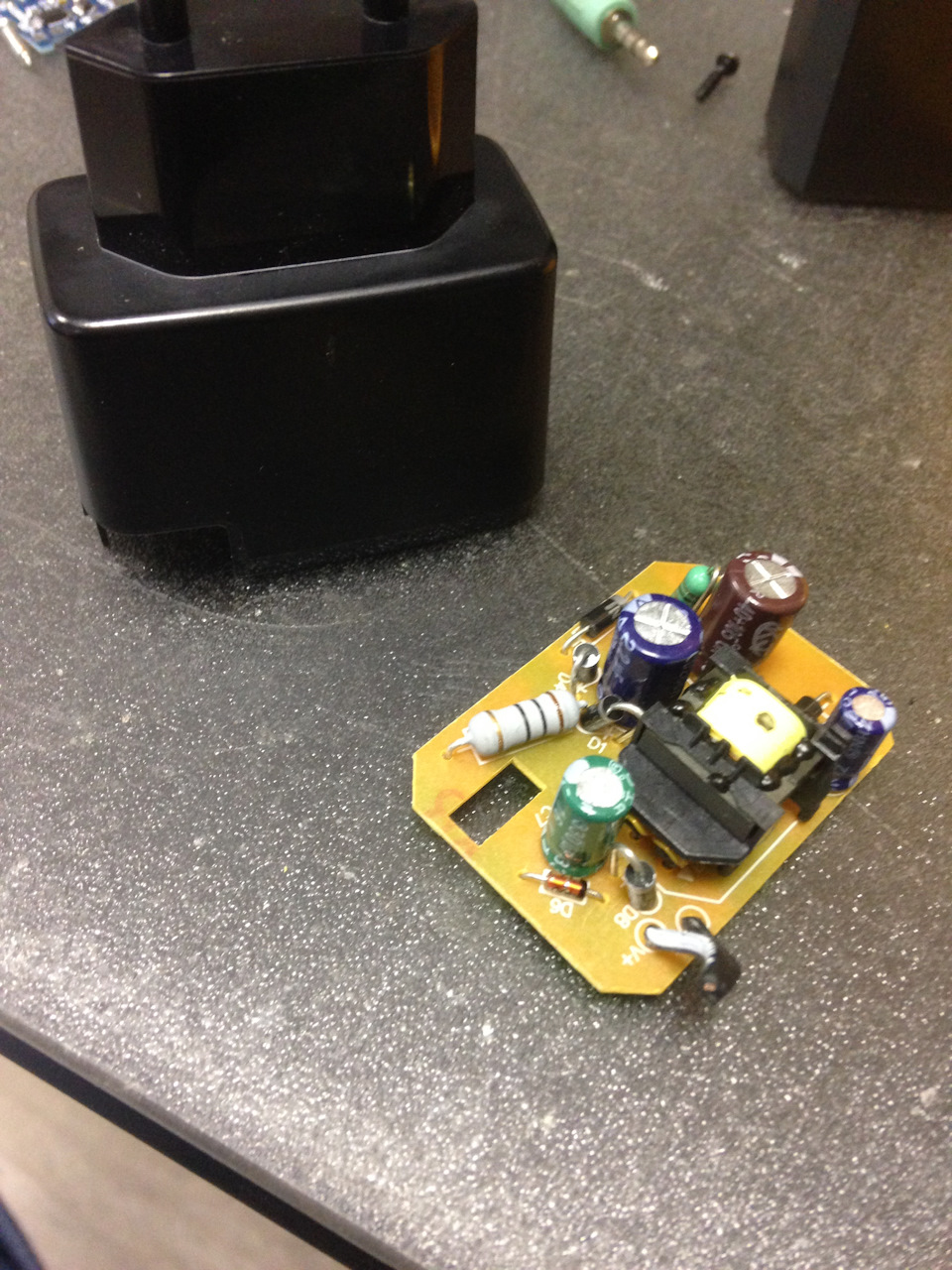

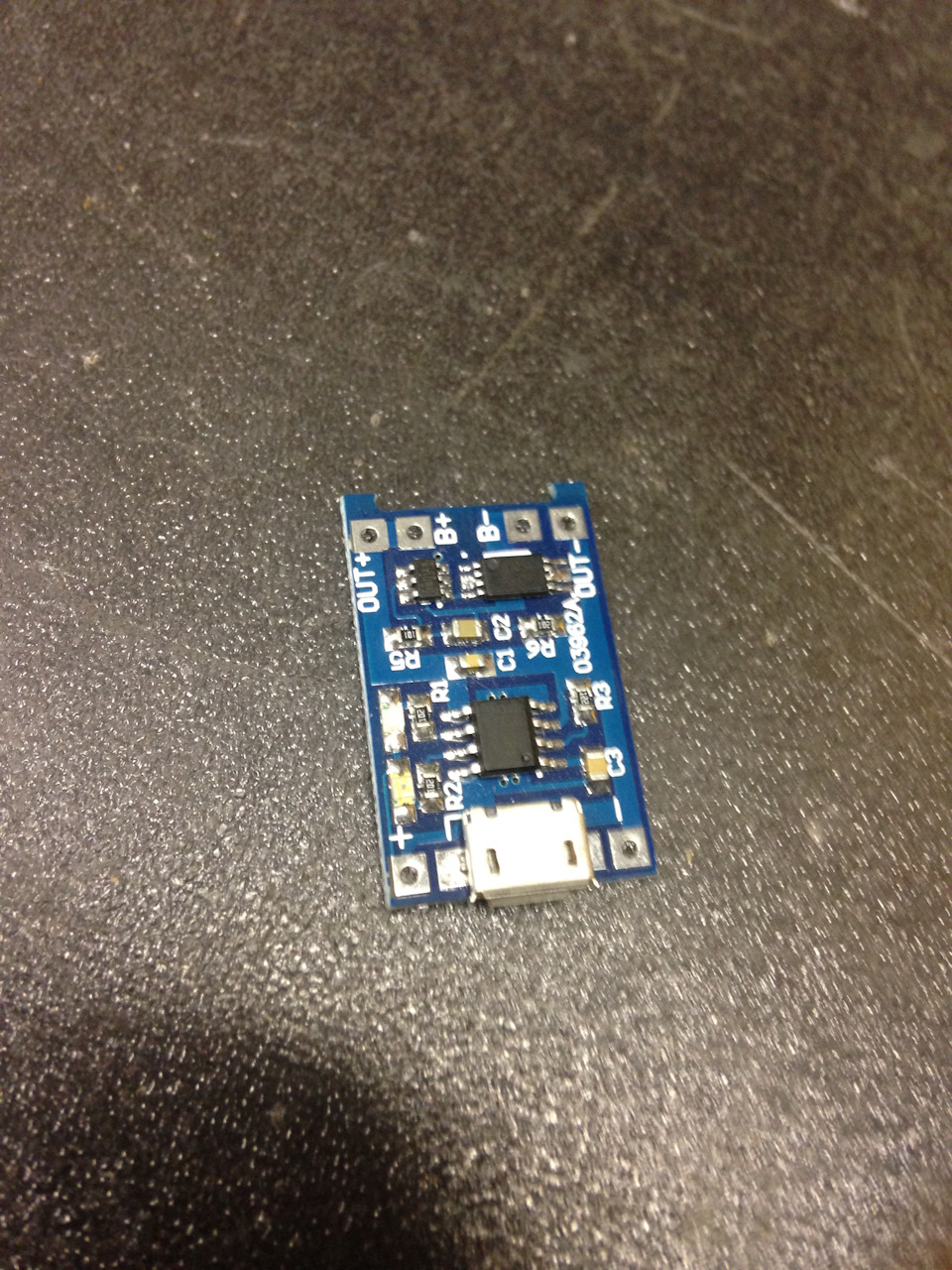

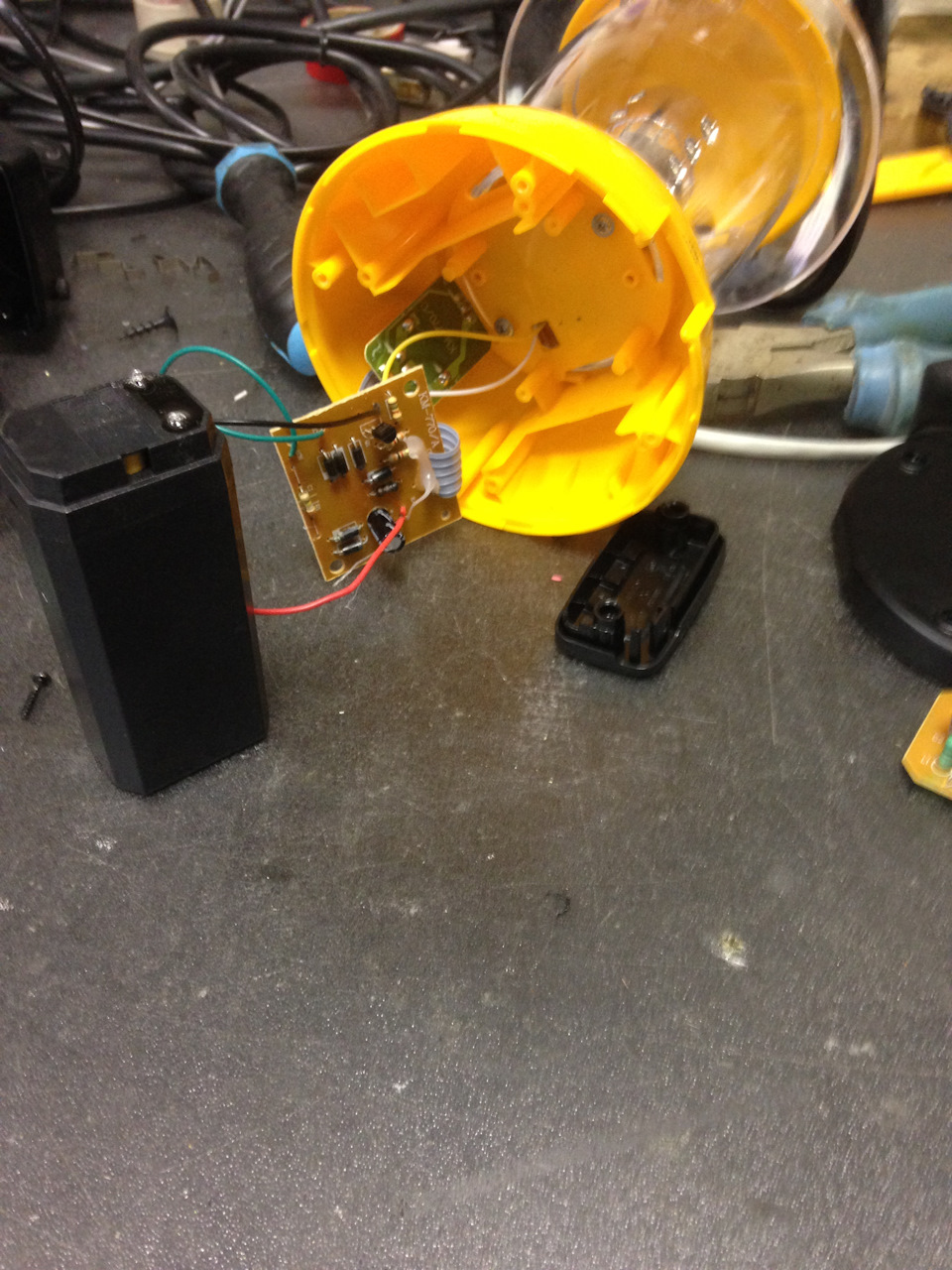

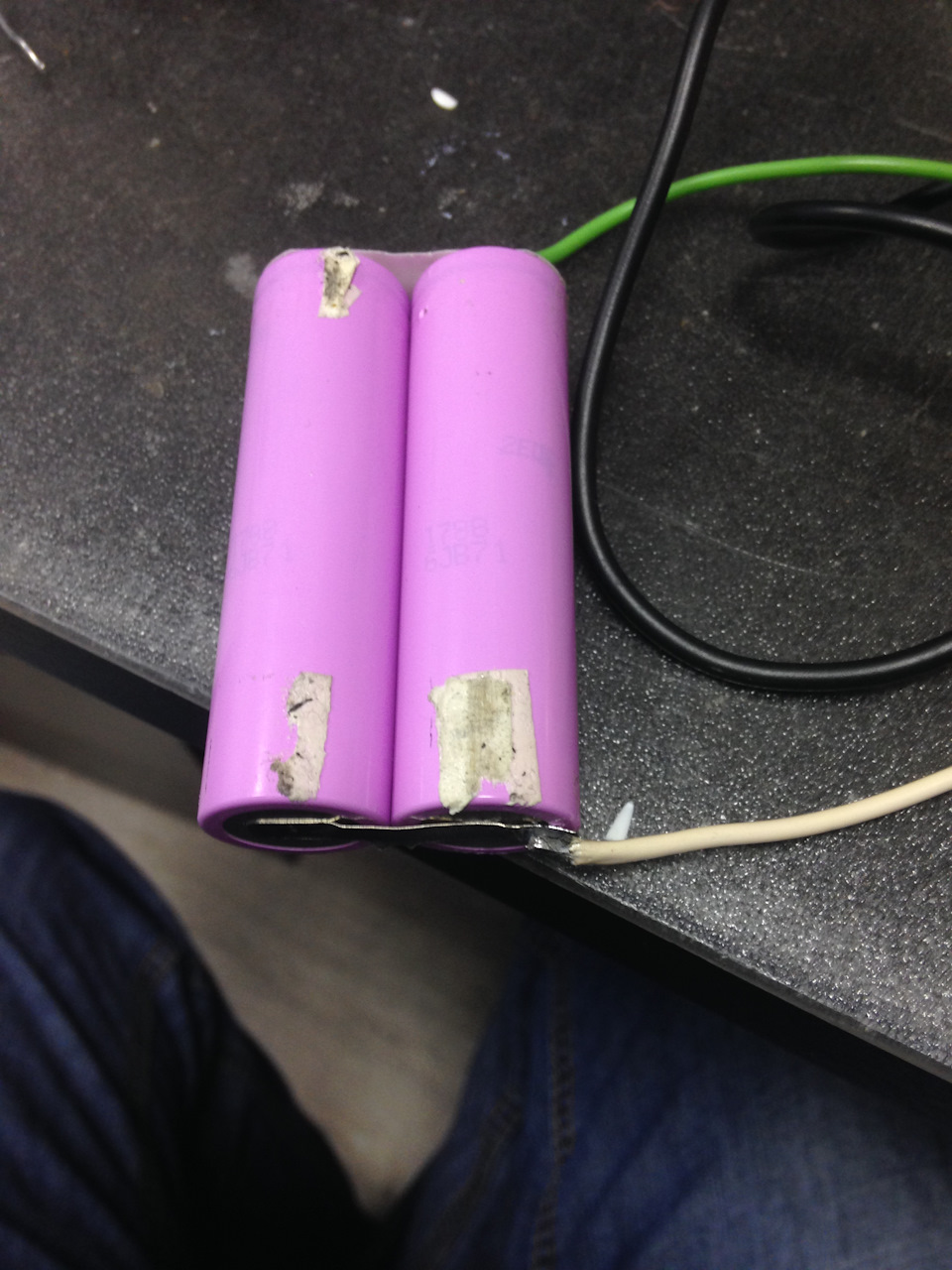

Для модернизации нам понадобится.

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

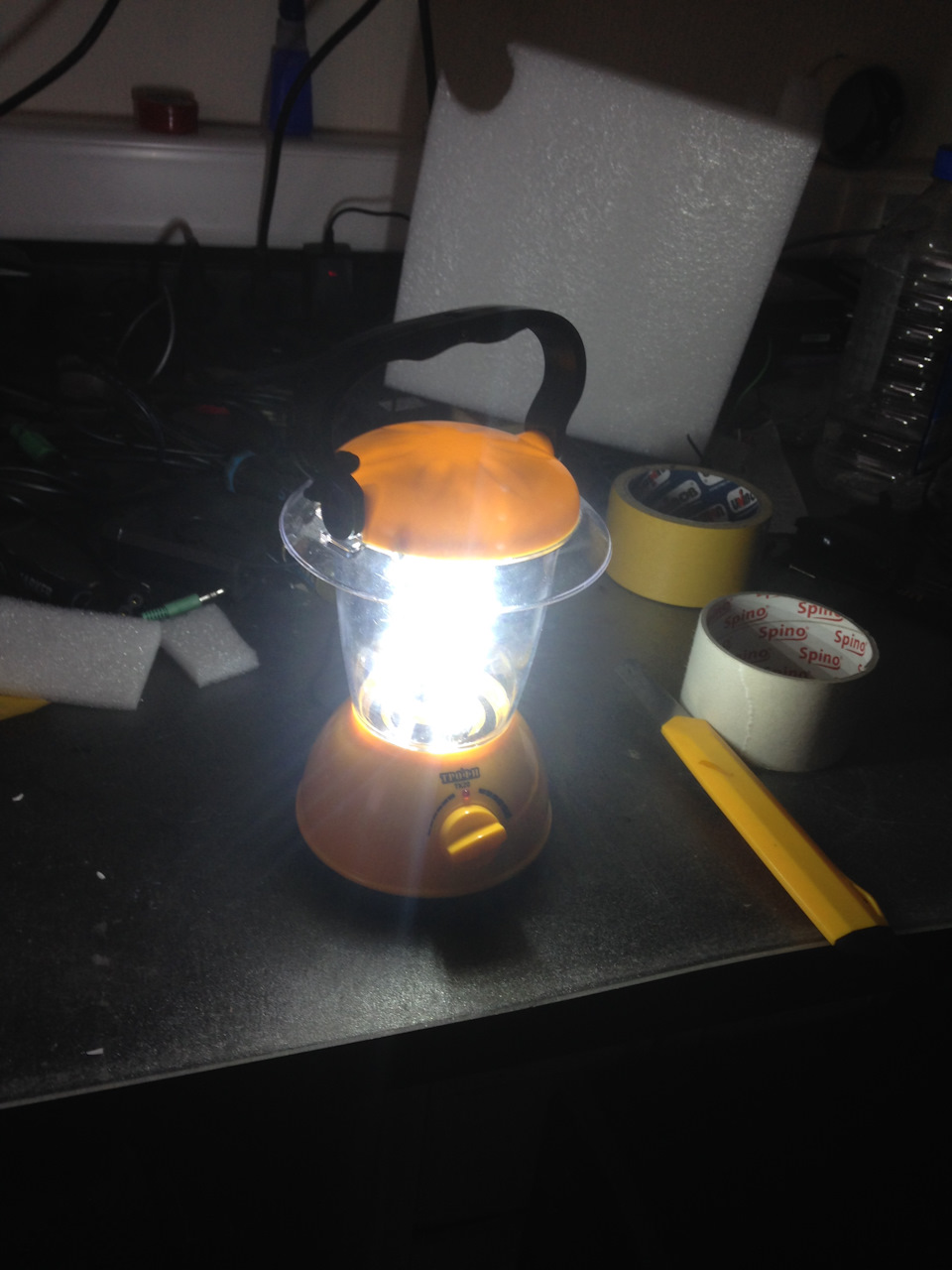

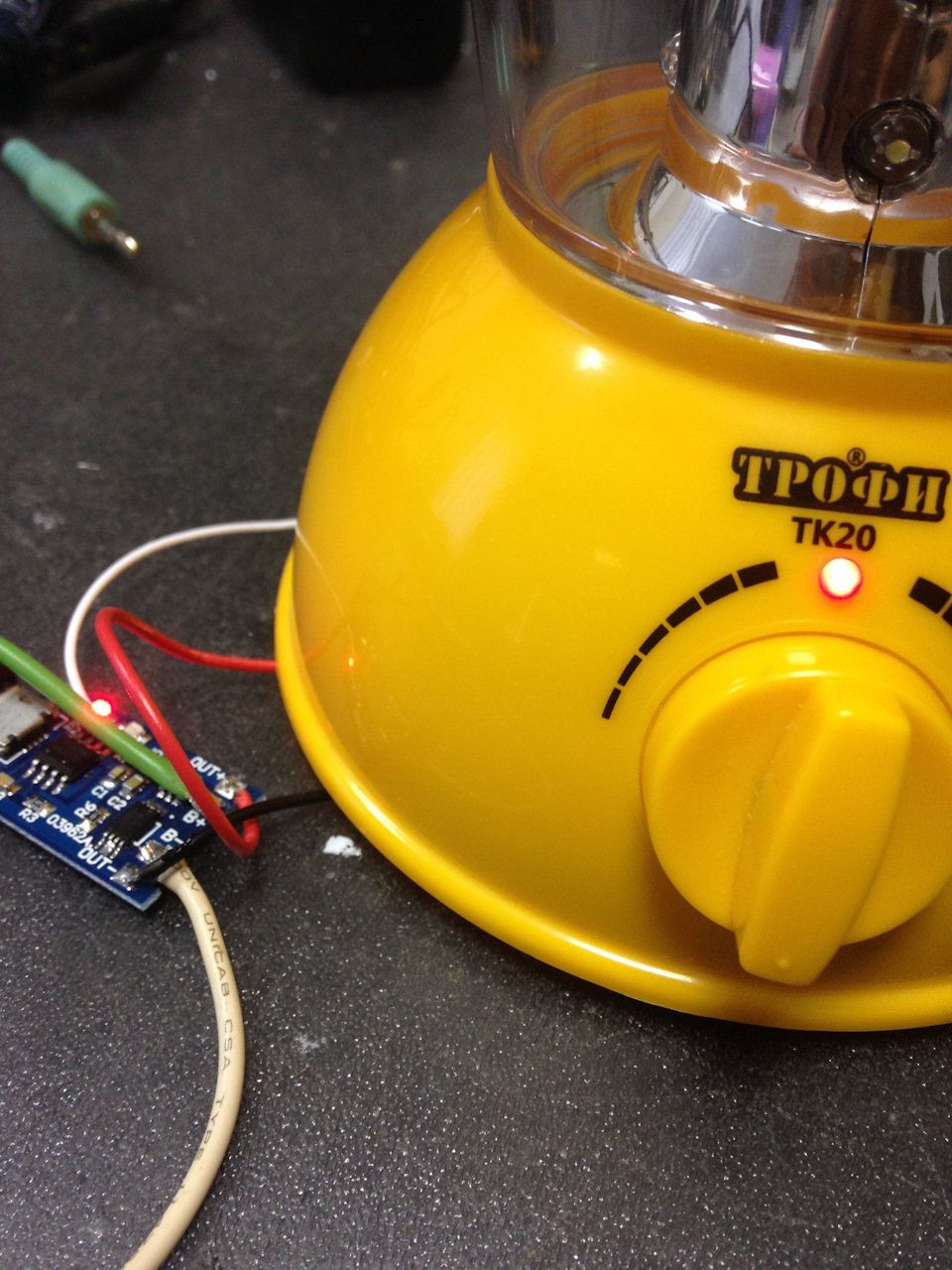

Надеюсь кому-то будет полезно.
Нет, так сносите к чертовой бабушке.

Как сделать кемпинговый фонарь

Комментарии 52

Как сделать кемпинговый фонарь

а какие и как включены там диоды? не поплохеет им от 2х банок лития?

ну а что касается таких фонарей, то мне вспомнился анекдот времён СССР:

— Как заставить прилично играть акустику S-90?
— надо всего лишь заменить корпус, динамики, и фильтры.

примерно такая же ситуация по таким фонарям.

Как сделать кемпинговый фонарь

да шут его знает. не разбирал.
свинцовый акб наверно 4х вольтовый.
так что 3.7 в самый раз)

Как сделать кемпинговый фонарь

аа, если свинец был 2-баночный, то да, нормально

Как сделать кемпинговый фонарь

А главное теперь ресурс у диодов больше. И элемент питания более экологичен.

Как сделать кемпинговый фонарь

обычно, в таких фонарях, диоды запитаны либо непосредственно от батареи, либо через общий резистор, и работают в запредельных режимах. Почему я и переспросил про схему включения.

что касается батареи, то литий — гадость ещё та, ничуть не лучше свинца

Как сделать кемпинговый фонарь

Светодиоды через подстроечный резистор запитаны.
И еще транзистор в схеме участвует.
Хотя бы ничего не выделяется во время зарядки.

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Когда-то, давным давно (80-ые годы прошлого века), был я радиолюбителем и придумал эконом батареек к простому фонарику.
Это был простейший генератор импульсов- ключ примерно на 400 Гц. На глазок подобрал длительности импульсов и пауз.
Замеров не делал, а умозрительно экономия была немалая.
Умельцы, внедряйте! На современной базе …, эх, слов нет, тогда бы такие возможности!

Как сделать кемпинговый фонарь

Так Свето диоды же тоже мигают а не горят непрерывно.

Как сделать кемпинговый фонарь

Что-то я не видел схем в простых фонариках.

Как сделать кемпинговый фонарь

Сам светодиод так устроен.
Сними на видео. Увидишь мигания )))

Как сделать кемпинговый фонарь

Хи-хи, а я подумал прикалываешься.

Как сделать кемпинговый фонарь

Сам светодиод так устроен.
Сними на видео. Увидишь мигания )))

Как сделать кемпинговый фонарь

да нормальная бабушка.

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Так в ноутах они тоже параллельно. Умирает одна банка — трындец аккумулятору. Сколько уже таких на доноров ушло 🙂

Как сделать кемпинговый фонарь

недавно был у меня робот-пылесосPhilps. Так вот его аккумулятор, это 4 шт запаралелленых 18650 аккумуляторов!

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

И добавить нечего. В точку. В ноуте контроллер расчитан на зарядку всех банок. Китайский контроллер расчитан на одну банку. Он максимально выдает 5в, 2 батареи 18650 соединенных последовательно отдают 8.4в. Но вас спасает то что на этих батареях стоит защита от перезаряда и переразряда. Решать конечно вам, но я не стал бы рисковать и заряжать 2 банки таким образом. Хотя если банки в паралелле, то почему бы и нет. На фотках не очень видно как они спаяны

Как сделать кемпинговый фонарь

Паралельно.
Ещё и на контроллере стоит защита от глубокого разряда.

Как сделать кемпинговый фонарь

Тогда вопросов нет. Будет отлично работать. Только я не понял назначение нокиевской зарядки. Микроюсб щас легче найти. Или она с завода заряжалась от 220 и вы подпаялись к обычному разьему?

Как сделать кемпинговый фонарь

да. с завода. я просто модернизировал начинку. ибо 220 понижать через рассеивающий резистор и диод както стрёмно.
Фонари для деревни.
24 часа первый экземпляр просветил и только яркость чутка упала.
я его зарядил. и целое лето им пользуются на в деревне и НЕ подзаряжают.

Как сделать кемпинговый фонарь

Этож какого размера должен быть резистор чтобы с 316 понизить до 5. Тут только трансформатор

Как сделать кемпинговый фонарь

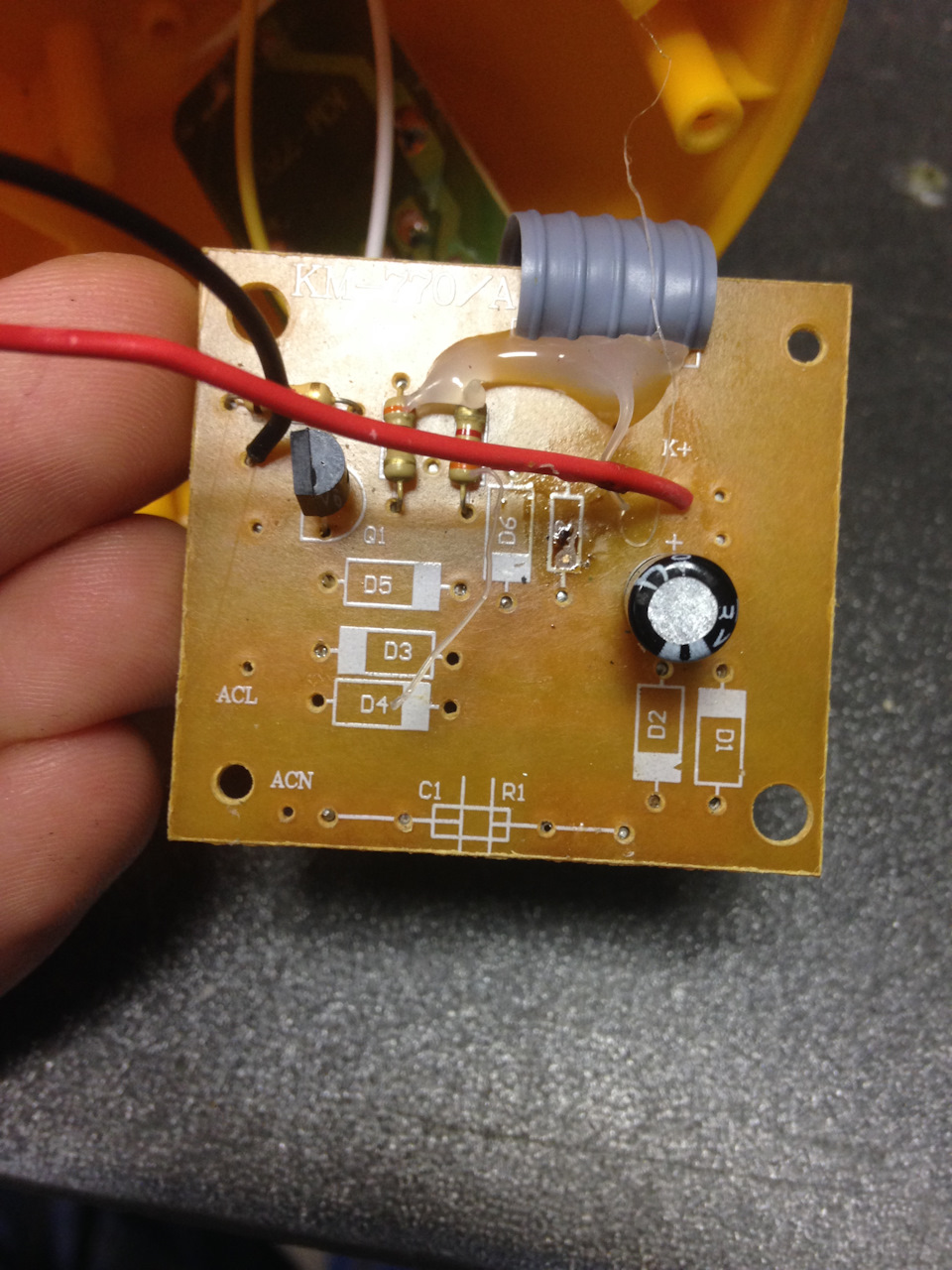

А хз. Посмотри на второе фото.

Транса нету. Как заряжалось непонятно.
А точнее НЕ заряжалось.

Как сделать кемпинговый фонарь

Почему не понятно? Там импульсник стоит

Как сделать кемпинговый фонарь

Ты не внимательно читаешь.
Я про старую схему написал

Как сделать кемпинговый фонарь

Да, действительно что-то внимательность меня покинула)))))

Как сделать кемпинговый фонарь

И добавить нечего. В точку. В ноуте контроллер расчитан на зарядку всех банок. Китайский контроллер расчитан на одну банку. Он максимально выдает 5в, 2 батареи 18650 соединенных последовательно отдают 8.4в. Но вас спасает то что на этих батареях стоит защита от перезаряда и переразряда. Решать конечно вам, но я не стал бы рисковать и заряжать 2 банки таким образом. Хотя если банки в паралелле, то почему бы и нет. На фотках не очень видно как они спаяны

эти банки без защиты и запаралелены, в роли контроллера сама платка зарядки, автор все правильно сделал

Как сделать кемпинговый фонарь

Ага, я не понял по фоткам (не внимательно смтрел) что банки запаралелены. Все верно сделано. Получилась одна банка большой емкости

Как сделать кемпинговый фонарь

И добавить нечего. В точку. В ноуте контроллер расчитан на зарядку всех банок. Китайский контроллер расчитан на одну банку. Он максимально выдает 5в, 2 батареи 18650 соединенных последовательно отдают 8.4в. Но вас спасает то что на этих батареях стоит защита от перезаряда и переразряда. Решать конечно вам, но я не стал бы рисковать и заряжать 2 банки таким образом. Хотя если банки в паралелле, то почему бы и нет. На фотках не очень видно как они спаяны

Ну нельзя же быть таким невнимательным) Здесь банки включены параллельно — они так идут уже в составе акб.

Как сделать кемпинговый фонарь

Можно быть. Я уже неделю сплю по 4 часа. Мозг отказывается нормально работать. Надеюсь в выходные отосплюсь. Если дети дадут 🙂

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

То же такого же мнения, для увеличения времени работы, батареи последовательно с зарядкой, которая заряжает и контролирует две батареи, и потом степ даун или контроллер тока, для питания нагрузки, но ни каких параллельных литиев бе развязок.

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Хорошо получилось и главное грамотно!

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Хорошо получилось и главное грамотно!

Параллельный литий, очень не грамотно.

Как сделать кемпинговый фонарь

Маску расскажи.
А то он Теслы клепает, а про неграмотность параллельного соединения лития не в курсе.

Как сделать кемпинговый фонарь

Мне про Маска не известно,
на моделях не раз убивались банки, при таком использовании, а рухнувший вертолёт или коптер, то ещё удовольствие.

Как сделать кемпинговый фонарь

Банка умирает постепенно. И дохнущую банку легко увидеть на imax-е. Ну и светильнику этому полёты с падениями вроде не грозят.
При параллельном соединении ничего страшного с ними не происходит.
С точки зрения физики химический источник тока — миллионы параллельных элементов в общем корпусе.
Не рекомендуется параллелить элементы с разными характеристиками (емкостью, например, или сроком службы), а если этот кусок ноутбучной батареи с рождения так собран — что ему сделается в фонаре?
Я себе прожектор пару месяцев назад так же проапгрейдил, только литий не с ноута взял, а со старого кассового аппарата. И платку вкинул попроще, без контроллера разряда.
[b] Умрёт — впаяю другой, [/b] благо их навалом, и в фонаре условия работы более щадящие, чем в ноуте, или в кассе.

Как сделать кемпинговый фонарь

Тут нет теста АКБ по ёмкости и внутреннему сопротивлению перед установкой. Если провести и протестировать, тогда да допускаю такую установку.
В ноутбуке батареи последовательно, параллельных сборок не разу не встречал.

Как сделать кемпинговый фонарь

Бывают-бывают. По фото видно, что банки запараллелены ещё для акб ноута и какой смысл их распараллеливать и проверять.

Как сделать кемпинговый фонарь

Кто сказал, что на фотографиях это до, а не после?

Как сделать кемпинговый фонарь

Тут нет теста АКБ по ёмкости и внутреннему сопротивлению перед установкой. Если провести и протестировать, тогда да допускаю такую установку.
В ноутбуке батареи последовательно, параллельных сборок не разу не встречал.

Видимо, ты многого еще в жизни не встречал, коллега 🙂
В ноуте (в вертолётиках, кстати, тоже) часто встречаются сборки вида XSYP. Например в Самсунгах часто 3S2P, 11 вольт, 6 банок, литий.
последовательно малые ёмкости или никель.
dump.lexs.blasux.ru/image…ttery-pack-connection.png для самолётика.
dump.lexs.blasux.ru/image…ttery-pack-connection.png для пульта с большим ресурсом.

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Может ты, конечно, не заметил, но сборка здесь заводская.

Как сделать кемпинговый фонарь

Пусть будет так, не так это важно как упавший на голову кусок весом под 3 кг 🙂

Как сделать кемпинговый фонарь

А вот для этого и написаны правила ТБ, и существует оранжевая пластиковая каска. Или, если ты директор — белая ;).
И повторюсь, умирающий в модели в полёте аккум — косяк пилота, ибо нех и iMax6.
Да и светильник у ТС не летающий, вроде бы… хотя… Тёзка, колись — оно летает? 😉

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Как сделать кемпинговый фонарь

Три в одном, так же борт свой сам готовлю, но ещё есть пара, где я ни разу не пилот, один из таких во вторник забрали из ремонта, впечатали в стену, мотор, регуль, передатчик онлайн видео в хлам, пришлось менять всё…
73!
