Как сделать кладку эркера
Перестройка дома с минимальными затратами. Эркер
В новом строительном сезоне s_e_s_h решил построить эркер и обложить дом кирпичом. Поэтому, прежде всего, купил кирпич и ПГС, а песок ещё остался с прошлого сезона. Полная машина кирпича (5 000 шт.) с доставкой и разгрузкой стоила 28 200 руб., машина ПГС (13 тонн) – 3 500 руб. Железобетонные перемычки для окон и дверей первого и второго этажа стоили 5 200 руб.
Для заливки фундамента эркера был привлечён постоянный помощник, который за два дня выкопал траншею и за два дня залил фундамент эркера. При заливке фундамента в качестве бута использовал бетон от пола первого этажа старого дома, а в качестве арматуры — старые запасы железа (трубы, уголки, каркасы от кресел).
Вывод
Если хотите залить недорогой, но качественный фундамент, подойдите к вопросу бетонирования творчески
Фундамент эркера получился С-образной формы, размерами 8х0,3 метра, а его глубина составила 1,2 метра. Всего 3,2 кубометра бетона. В результате площадь эркера составила 8,5 кв. м
Строительство стен эркера
Для возведения стен s_e_s_h пригласил знакомого каменщика. За строительство стен первого этажа эркера он запросил 5 000 руб. Так как в процессе кладки s_e_s_h будет резать кирпич, готовить сварную сетку и заниматься другими работами, он решил ещё нанять сына каменщика для замешивания раствора и подачи кирпича.
Чтобы поднимать стены был куплен цемент и рубероид для гидроизоляции. Для замешивания раствора из куска железа сделали корыто, при помощи тачки к дому подвезли около 1 000 кирпичей. Затем для резки кирпича был сделан специальный шаблон, по нему кирпичу придаётся нужная форма и строится стенка эркера.
Совет
Отмечать линию среза на кирпиче удобно обычным маркером
Благодаря трёхмерной модели проекта будущего дома s_e_s_h рассчитал и уменьшил ширину окон эркера с 115 см как в доме, до 85 см.
Стены эркера строили по выходным и на это потрачено 4,5 дня. Для усиления кладки через каждые пять рядов клали сварную сетку с ячейкой 50х50 мм. Перемычки над окнами устанавливались по уровню.
Перед заливкой перекрытия первого этажа эркера последний ряд кирпичей был положен в полкирпича, чтобы всё перекрытие упиралось по всему периметру на кирпичную кладку. Площадь перекрытия 8,5 кв.м. Он её поделил на 3 равные части, используя два двутавра №10.
Прежде всего, были установлены двутавровые балки. Один край оперли на свежую кладку, а другой край на выпиленную стену старого дома. Затем он закрепил два уголка №8 ниже уровня перекрытия и на них положил широкую доску на ребро в качестве опоры для опалубки. Для опалубки использовали старые ровные доски, а сверху на них постелили полиэтиленовую пленку, для удержания воды в бетоне.
В качестве арматуры он использовал 3 мм кладочную сетку с ячейкой 50х50 мм. Верхний армирующий слой сделан из такой же сетки с ячейкой 100х100 мм. За шесть выходных вместе с помощником он залил перекрытие.
Совет
Когда армируете перекрытия, не кладите арматуру в середину будущего перекрытия, там от неё мало толку
Залив перекрытие, он подождал неделю и продолжил строительство эркера. За неделю он подготовил 200 нарезанных кирпичей, поднял наверх около 400 целых кирпичей. С каменщиком договорился, что за стены второго этажа эркера заплатит 6 000 руб. Стоимость возросла, потому что это второй этаж, стены выше на 30 см, чем на первом этаже, проёмы в стенах не дверные, а оконные.

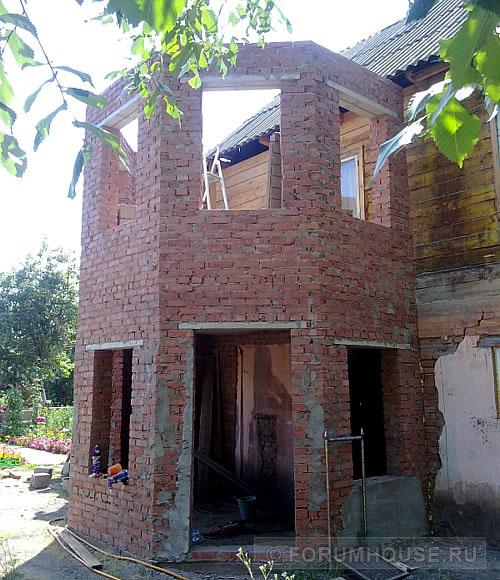

За пять полных дней были возведены стены второго этажа эркера. Для прочности снова закладывалась сварная сетка в кладку. Разница со строительством первого этажа была в том, что сложнее и дольше подавать раствор и кирпич.
Совет
Во время кладки кирпича в жаркий день есть смысл смочить его водой. Удобнее всего полить всю паллету водой из шланга, а не мочить по одному кирпичу. Если кирпич не мочить, он впитает всю воду из раствора и тот после высыхания будет хрупким
Перекрытие второго этажа он не стал делать. Для этого он использует стропильные балки будущей крыши. А чтобы завершить черновые работы в эркере залил пол на первом этаже. Первый этаж эркера не будет отапливаться, но, несмотря на это, он утеплил пол пенополистиролом для снижения теплопотерь в доме.
В итоге на строительство эркера вместе с фундаментом, полом и перекрытием было потрачено менее 50 000 руб.
То есть, весь эркер площадью 27,5 кв.м. на трех этажах, с учетом стоимости фундамента, пола и перекрытия был построен менее чем за 50 т.р.
Размещено участником форума «Дом и Дача» s_e_s_h
Редактор: Адамов Роман
Основы кладки эркера из облицовочного кирпича, газобетона и других материалов
Эркер является украшением любого загородного дома или коттеджа.
Одновременно с этим, кладка эркера должна осуществляться максимально профессионально, потому как этот конструктивный элемент строения имеет нестандартную форму, поэтому к его устройству требуется квалифицированный подход. Помимо этого, строение практически во всех случаях имеет сплошное или частичное остекление (во всяком случае, окон получается много), поэтому особое внимание нужно уделить формированию оконных конструкций, а также утеплению и изоляции всего сооружения.
Способ кладки эркера посредством несъемной опалубки.
Эркеры, которые возводятся сегодня в загородных домах, могут иметь самую разную форму – здесь всё будет зависеть от проекта, а также от требований и пожеланий заказчика. Конечно, все конструктивные особенности строения должны быть учтены еще на этапе разработки проекта загородного дома, потому как вносить изменения в процессе строительства будет весьма затруднительно.
Как правило, выбирают проекты домов с эркерами полукруглой, квадратной, треугольной, трапециевидной, многогранной, прямоугольной формы.
Хотя вполне возможны и встречаются нестандартные оригинальные варианты, например в виде волны, но они строятся крайне редко и достаточно сложны в исполнении.
Общие требования к устройству эркеров
Большинство проектов загородных домов, в которых предусмотрено наличие эркера, имеют одноэтажные конструкции. Подобное решение намного проще и дешевле сделать, в отличие от многоэтажных конструкций, на проектирование и разработку которых зачастую уходит огромная часть бюджета.
Если все строительные работы выполняются самостоятельно, то без наличия соответствующего опыта и навыков не рекомендуется рассматривать вариант с устройство двухэтажного или трехэтажного эркера (например, такие конструкции возводятся возле лестницы). Отличное демократичное решение – одноэтажный дом с эркером и мансардой.
Как правило, для возведения эркеров рекомендовано использование кирпича или газобетона (газобетонных блоков).
Эти материалы хорошо подходят для строительства столь сложной конструкции. Помимо этого, с устройством эркера в этом случае можно будет справиться самостоятельно. Выбирать материал и составлять план строительства эркерной конструкции нужно еще до начала строительных работ – даже до заливки фундамента, поэтому необходимо всё несколько раз обдумать, просчитать и проверить.
Вообще, следует рассматривать два варианта устройства эркера. В первом случае его строительство будет производиться вместе с возведением загородного дома. Во втором случае, который в последние годы всё чаще находит свое применение, эркер возводиться в качестве пристройки к готовому зданию. Конечно, в плане исполнения два этих решения будут значительно отличаться:
Правила выполнения кладки
Кладка эркерной конструкции из кирпича или газобетона ничем не отличается от принципов возведения стен дома.
Вместе с этим, можно выделить несколько особенностей строительства, которые нужно учесть на этапе проектирования дома:
Кладка кирпичного дома с эркером своими руками: фото и. Дом кирпичный с эркером
Кирпичные дома с эркером: проекты, преимущества
Среди множества проектов, своей красотой и необычностью, выделяется кирпичный дом с эркером. Он может быть спроектирован в разных стилях от модерна до хай-тека, но в любом варианте придаст больше света, площади и вариаций для внутреннего обустройства — от детского уголка до зимнего сада с библиотекой.
Что такое эркер?
В архитектуре эркер (немецкий «erker» — переводится как фонарь, и французский «arquier» — защитник) — выступающая часть несущей стены или то помещение, что увеличивает полезную площадь. Так же эркером называют выступающие части промышленных или военных машин. Строятся они из стекла для увеличение обзорности. Вариантов постройки эркера множество. Каждый сделает дом уникальным и даст простор для творчества. С появлением кирпичной кладки, газобетона, бетона, керамоблока, монолитного строительства, стены и выступы на них можно выкладывать в абсолютно невообразимые формы и конструкции.
Проектируется он в двухэтажные дома или выше со второго этажа. Если такой элемент выложить в стене одноэтажного здания или начинается с первого или цокольного уровня, то это уже ризалит.
Вернуться к оглавлению
Виды эркеров
Эркеры могут быть в виде башен, выступать за высоту верхнего этажа или быть ниже, присутствовать только на мансарде. При проектировании необходимо определится и с типом эркерного обустройства: настенным, угловым внутренним или внешним. Эркерная стена может украшаться пилястрами, выделяться другим облицовочным материалом, нежели само здание, быть с панорамными окнами или вовсе без них.
Вернуться к оглавлению
Преимущества
Недостатки
Проекты и строительство кирпичных домов с эркером
Начинать строительство кирпичного дома с эркером или пристраивать его к дому нужно с правильно составленного и просчитанного проекта, в ином случае такая конструкция может выводить тепло из дому, дать трещины на несущие элементы до самого угла или вовсе разрушиться через несколько лет. Следующий немаловажный этап — заливка прочной основы.
Вернуться к оглавлению
Фундамент
Основание нужно соединить арматурным поясом с уже имеющимся фундаментом, если конструкция пристраивается к готовому дому. На этапе общего строительства основа заливается совместно, в частности когда возводятся одноэтажные постройки. В любой из вариаций, необходима тщательная трамбовка грунтов и установка подушки под армопояса. Вместо фундамента под эркер можно использовать сваи, трубы, винты и уголки. Этот вариант дешевле, но менее надежен. Если рассматривать проекты домов с эркером из кирпича в два этажа и выше, то можно сделать выступ двухэтажный или строить его, используя балконные плиты.
Вернуться к оглавлению
Возведение стен
Эркерные конструкции выкладываем из материала, который использовался при возведении фасадов или пользуются технологией строительства из монолита, делая несъемную опалубку из пенополистероли. Чтобы добиться полукруглого вида, кирпичная кладка должна быть уже несущих стен, в полтора кирпича. Необходима проверка качества облицовочного кирпича, ведь производители не редко во внутрь поддона кладут материал низшей марки. Можно использовать такие виды:
Ведя облицовочные работы, выкладывается кирпич с внешней стороны, а внутрь можно применить газосиликатный блок, минеральную вату, стекловату, шлак, бетон. Можно делать с воздушным зазором или без. Если выступ строиться в торце здания, то есть необходимость в утеплении угла, это может быть:
Соединение с жилым помещением
Важно правильно выбрать окна для экрера, потому как они отвечают за визуальное расширение пространство и свет в комнате. В большинстве проектов используются панорамные окна. Деревянные, пластиковые или алюминиевые — на усмотрение.
В каждой из комнат эркерную зону можно оформить индивидуально. В детской обустраивается игровое пространство или место для занятий уроками, хобби. В спальне эта территория может быть занята кроватью, мягким уголком или косметическим столом. Очень интересно смотрится эркерный проем как место для купания в ванной, но в этом случае он должен быть или внутренним или выходить окнами в закрытый двор. Если выступ размещен в стене гостиной, то удобный вариант — размещение рабочего стола или мягкой зоны. Если отсутствуют окна то свет может давать установленный камин. Если в нем поставить стол и стулья или барную стойку в эркерной зоне кухни или столовой можно любоваться видами из окна во время приема пищи.
Кладка кирпичного дома с эркером своими руками: фото и видео
Преимущества таких элементов фасада
кирпичный дом с эркером
Любое фото кирпичных домов с эркером позволит воочию убедиться, что он будет главным украшения дома. Здания с подобным элементом будут иметь прекрасную освещенность и повышенный комфорт для проживания. При этом даже небольшой дом будет выглядеть как настоящий особняк.
Подобная угловая пристройка может стать совершенно самостоятельной зоной, которая не будет связана с другими комнатами. Отличной идеей будет использовать её в качестве места для отдыха.
Чаще всего эркер делают застекленным. Но тут нужно учитывать, что если планируется соединить его с жилой комнатой, то делать это нужно только до половины — это не позволит уйти теплу из дома. Однако если решено построить здание летнего типа, то применить это нужно ко все площади. Иначе это уже будет похоже на веранду.
Формы эркеров могут быть совершенно разного вида. Самыми распространёнными являются:
Стены из-за подобного оформления однозначно будут непрямолинейными. Вместе с этим увеличится и объем внутри помещения. Часто для этого увеличивают количество выступов.
Интерьерные решения
Фасад дома ( слева эркер с 3 окнами — это гостиная)
Прежде чем задумывать построить подобное здание, следует подумать, как это будет вписываться в общий интерьер. Можно руководствоваться такими правилами:
Фантазировать по этому поводу можно бесконечно. В таком подборе важно соблюдать хороший вкус и придерживаться эстетичного восприятия.
«Выступающие» правила
Дом с эркером. 5-угольная Кухня в эркере
Кирпичные дома с эркером, фото которых можно найти в интернете, отличаются разными вариантами выступов. Непростая конфигурация элементов сделает более необычным и весь дом в целом. Но для такой работы обязательно иметь некоторый опыт и придерживаться определенных рекомендаций. Всё очень серьезно: несмотря на кажущуюся легкость конструкции, даже незначительная ошибка способна нарушить прочность стен и перекрытий.
Более подробно о выступах можно сказать следующее — они могут размещаться как на один этаж, так и на несколько. При проектировании их обычно разделяют на три группы:
Общие требования к возведению эркеров
Для подобной постройки рекомендуется выбирать одноэтажный проект — так будет проще и быстрее. Да и многие застройщики отказываются воплощать многоэтажные проекты, будучи не знакомыми с технологией подобного возведения (на этой почве часто возникают споры, связанные с поднятием цены).
Особенно эффектно будет смотреться такое здание, если одноэтажный дом будет иметь еще и мансарду. Такое здание будет компактным и иметь два особенных оригинальных элемента. Вместе с этим и внутренняя планировка будет иметь собственную изысканность.
Если же одноэтажный дом кажется непрезентабельным, то можно найти другое решение — пусть он будет двухэтажный, но эркер в этом случае следует выкладывать из кирпича или блоков газобетона.
Правила постройки
строительство кирпичного дома с эркером.
Есть два варианта — когда эркер возводится вместе с домом и решение пристройки к зданию. Оба отличаются по воплощению:
Можно дать придется несколько рекомендаций по выбору материала. Полная раскладка такая:
Если у вас еще остались вопросы, предлагаем к просмотру видео по кладке эркера своими руками:
Наши рекомендации:
Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.
Загрузка.
Подписывайся на наши новости Вконтакте!
Кладка эркера, ее основы и особенности при строительстве
Эркер является украшением любого загородного дома или коттеджа.
Одновременно с этим, кладка эркера должна осуществляться максимально профессионально, потому как этот конструктивный элемент строения имеет нестандартную форму, поэтому к его устройству требуется квалифицированный подход. Помимо этого, строение практически во всех случаях имеет сплошное или частичное остекление (во всяком случае, окон получается много), поэтому особое внимание нужно уделить формированию оконных конструкций, а также утеплению и изоляции всего сооружения.
Способ кладки эркера посредством несъемной опалубки.
Эркеры, которые возводятся сегодня в загородных домах, могут иметь самую разную форму – здесь всё будет зависеть от проекта, а также от требований и пожеланий заказчика. Конечно, все конструктивные особенности строения должны быть учтены еще на этапе разработки проекта загородного дома, потому как вносить изменения в процессе строительства будет весьма затруднительно.
Как правило, выбирают проекты домов с эркерами полукруглой, квадратной, треугольной, трапециевидной, многогранной, прямоугольной формы.
Хотя вполне возможны и встречаются нестандартные оригинальные варианты, например в виде волны, но они строятся крайне редко и достаточно сложны в исполнении.
Общие требования к устройству эркеров
Большинство проектов загородных домов, в которых предусмотрено наличие эркера, имеют одноэтажные конструкции. Подобное решение намного проще и дешевле сделать, в отличие от многоэтажных конструкций, на проектирование и разработку которых зачастую уходит огромная часть бюджета.
Если все строительные работы выполняются самостоятельно, то без наличия соответствующего опыта и навыков не рекомендуется рассматривать вариант с устройство двухэтажного или трехэтажного эркера (например, такие конструкции возводятся возле лестницы). Отличное демократичное решение – одноэтажный дом с эркером и мансардой.
Как правило, для возведения эркеров рекомендовано использование кирпича или газобетона (газобетонных блоков).
Эти материалы хорошо подходят для строительства столь сложной конструкции. Помимо этого, с устройством эркера в этом случае можно будет справиться самостоятельно. Выбирать материал и составлять план строительства эркерной конструкции нужно еще до начала строительных работ – даже до заливки фундамента, поэтому необходимо всё несколько раз обдумать, просчитать и проверить.
Вообще, следует рассматривать два варианта устройства эркера. В первом случае его строительство будет производиться вместе с возведением загородного дома. Во втором случае, который в последние годы всё чаще находит свое применение, эркер возводиться в качестве пристройки к готовому зданию. Конечно, в плане исполнения два этих решения будут значительно отличаться:
Правила выполнения кладки
Кладка эркерной конструкции из кирпича или газобетона ничем не отличается от принципов возведения стен дома.
Вместе с этим, можно выделить несколько особенностей строительства, которые нужно учесть на этапе проектирования дома:
