Как сделать клапана 402
ЕрАЗ 762 Еразкин:МИРовая техничка › Бортжурнал › Регулировка клапанов ЗМЗ-402, 95% и обделался(
Вчера получил на руки свой форсевский дино ключик и с утра спокойно пережал ГБЦ. Довернул все гайки на одну грань, на этом протяжка закончилась

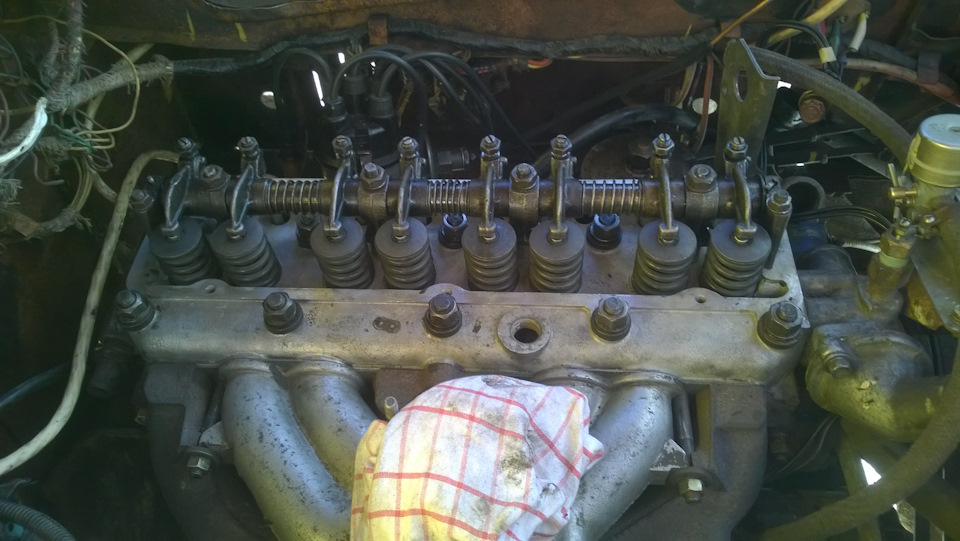

Поставил ось с коромыслами, затянул, отрегулировал клапана в 2 приема (1-2-4-6 и 3-5-7-8).
Зазоры ставлю 0,55. Усреднено типовой 0,4 + запас 0,15 на температуру (сейчас около +5). По идее под газ нужно даже с учтом +5-ти за бортом какие 0,6, но это ещё «буду посмотреть» после небольшой обкатки.
При регулировке столкнулся с парой проблем — длинна штанги оказалась чуть-чуть недостаточной и один регулировочный болт «ушёл» в крайние положение
Выкручиваю болт, отодвигаю коромысло, достаю штангу, ищу в запасах буквально ан чуть-чуть длиннее ставлю — вопрос закрыт
Нахождение болтов в крайних положениях это не только риск не совпадения канала смазки в болту и в коромысле, но и дополнительный излом штанги с вероятностью контакта оной с головой блока, износом, лишним шумом и прочими гадостями(
Заменил, запасы на исходе, надо бы ещё чуть-чуть длинее, но и так лучше чем было, болт вышел на 3 витка резьбы.

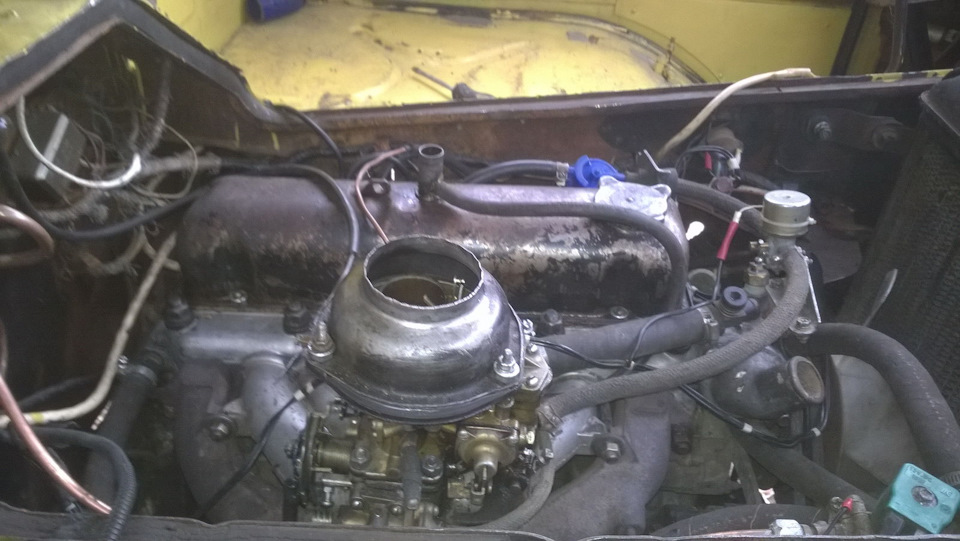

Едва нашёл на складе вакуумный термоклапан в ГБЦ (старая была без него), поставил карбюратор, чуть переделал тяги газа, отрегулировав на открытие дросселя почти на 95% (ранее дроссель работал если на 70%, то и это было бы за счастье).
Можете представить, насколько должна сейчас возрасти динамика Еразкина!
Подключил бензошланги, дай думаю заведу, проверю, хотя бы без охлаждения и на старом масле?

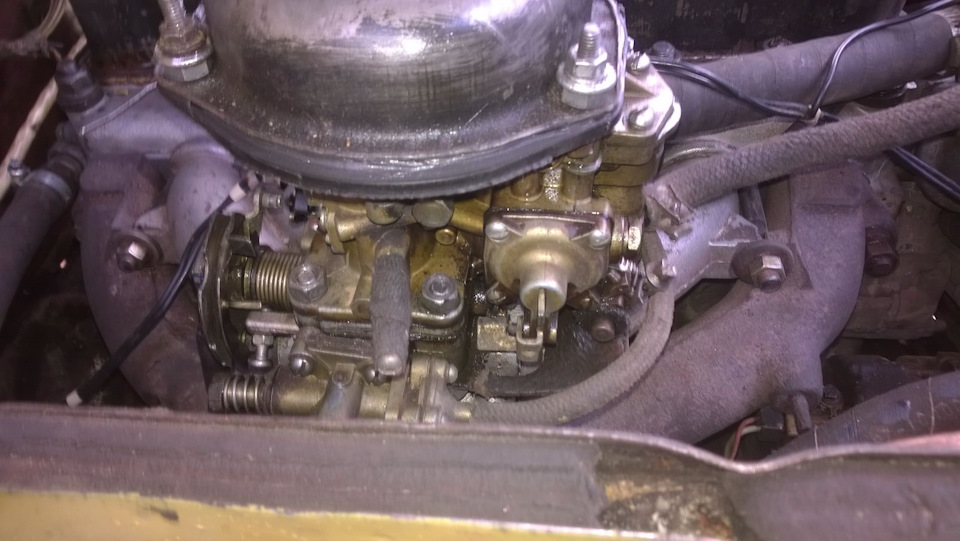

Качаю-качаю, а карб весело начинает издавать плюх-плюх…
Всё понятно, приехали(
Иголка не держит (вот те и пекар 151С, с пробегом фиг да нифига)… Внутри — озёра уже низкооктанового для этой конфигурации двигателя 92-ого…

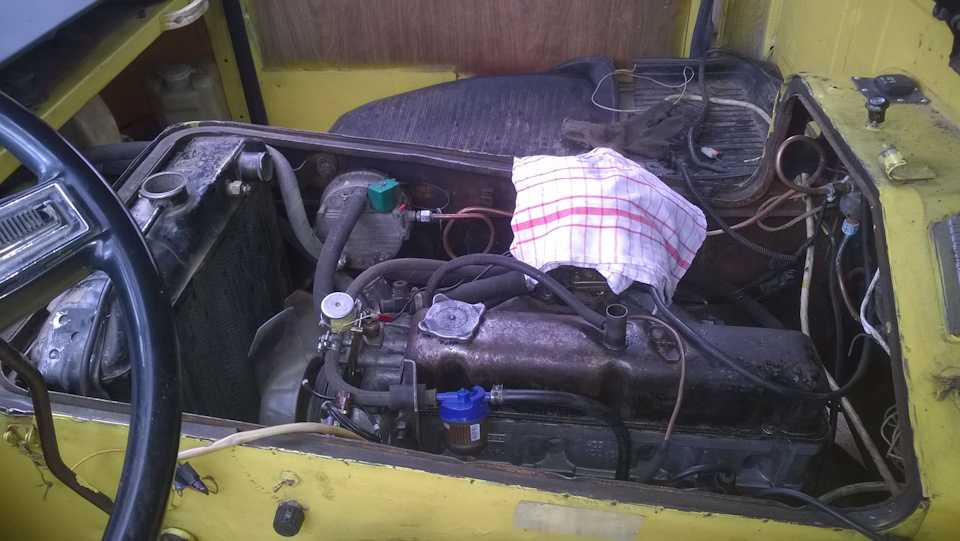

Поделаю другие дела, а наш разговор продолжу завтра. Вот те памперс, дабы ничего внутрь не попало
Видео за сегодня будет доступно через полтора часа
Установка зазора клапанов 402 двигатель
Когда нужна регулировка клапанов
Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.
Если элемент будет неплотно закрываться из-за температурного расширения, то фактически перестанет герметично закрывать камеру сгорания, не изолируя её от трактов. Если же клапан открывается с опозданием, это уже происходит по причине увеличения теплозазора и не только отрицательно воздействует на состоянии всего механизма, но и ухудшает подачу топливной смеси.
Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402. Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона. Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.
Регулировка клапанов УАЗ
Периодичность, с которой необходимо проводить регулировку клапанов на автомобилях УАЗ составляет 30-40 тысяч километров пробега. После проведения регулировочных работ двигатель начинает работать более равномерно, возрастает приёмистость. Это связано с тем, что увеличивается период открытия клапанов, подача топлива в камеру сгорания и выброс отработавших газов становится равномерным во всех цилиндрах, снижается сопротивление, с которым топливо поступает в камеру сгорания, это повышает коэффициент полезного действия двигателя, что естественно влияет на увеличение мощности.
Зазоры между штоком клапана и коромыслом должны соответствовать на впускных клапанах0.35 мм, на выпускных 0.40мм. Регулировка производится на холодном двигателе.
Регулировать клапана, начинаем с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение? На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно, так как данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.
При включённом зажигании на свече первого цилиндра проскочит искра. Определить положение поршня в ВМТ в момент сжатия можно и простым дедовским способом. Для этого необходимо вывернуть свечу и заткнуть отверстие пробкой сделанной из бумаги. При подведении поршня в ВМТ пробку выбьет. Использовав один из этих способов мы, определяем момент сжатия топлива, а точное положение ВМТ определяем при помощи метки на шкиву. Теперь мы можем приступить к регулировке клапанов первого цилиндра. Для того отпускаем стопорные гайки регулировочных винтов впускного и выпускного клапанов. Между штоком клапана и коромыслом впускного клапана устанавливаем щуп размером0,35 мм, затягиваем регулировочный винт таким образом, чтобы коромысло прижало щуп и при этом не надавило на шток клапана. Щуп должен двигаться между коромыслом и штоком с небольшим усилием.
Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.
После затяжки обязательно проверяем, чтобы щуп не оказался зажат и повторюсь, двигался с небольшим усилием. Так же регулируем зазор на выпускном клапане, но уже применяем щуп размером0.40 мм.
Затем регулируем клапана второго цилиндра. Для этого проворачиваем коленчатый вал на половину оборота, но нам необходимо точное положение поршня в ВМТ. Советую долго не думать а выкрутить свечу, и, вставив в цилиндр отвёртку, подвести поршень в ВМТ, лучше способа я не знаю.
Многие устанавливаю поршень в ВМТ по искре, но это положение поршня не является верхней мертвой точкой, так как зажигание установлено с опережением и в момент проскакивания искры поршень ещё не дошёл до верхней мертвой точки. Да строгое положение поршня в ВМТ при регулировке вовсе не обязательно, но где гарантия, что зажигание стоит правильно или при прокручивании коленчатого вала вы не проскочили требуемое положение. Лучше потратить немного больше времени выставить всё точно, так как на этом отразится дальнейшая работа двигателя.
Таким же образом регулируем клапана четвертого цилиндра, здесь уже положение поршня можно выставить по метке на шкиву, и провернув, коленчатый вал на пол оборота регулируем клапана третьего цилиндра.
Необходимые инструменты
Для грамотной регулировки клапанов Газели с 402 двигателем надо подготовить следующие инструменты:
Рекомендуемая величина зазоров ЗМЗ-402
Калибр теплозазора, в соответствии с паспортными данными двигателя, должна составлять 0,4 мм. Показатель этот отличается между впускными и выпускными клапанами, так как последние элементы нагреваются сильнее. Измерения должны проводиться щупами, оснащёнными шагом в 0,05 мм или меньше.
Параметры также могут отличаться из-за различных условий эксплуатации и манеры езды:
К тому же, можно путём уменьшения теплового зазора увеличить тягу двигателя и снизить расход топлива. Но это будет работать только на режимах спокойной езды, без нагрузки.
Зазоры на клапанах УАЗ
Одним из основных видов работ является периодическая регулировка клапанов на УАЗ 469, УАЗ 417, УАЗ 421, а также, при возможности, очистка их от нагара.
Клапаны УАЗ 469 на УМЗ 421 и 402 довольно надежны в работе, поскольку изготовлены из хромистой стали, а при работе над выпускными использовалась жаростойкая сталь. Для регулировки клапанов на УАЗ 469, как и УАЗ 3303, в том числе и с двигателем 402, необходимо с определенной периодичностью проверять зазор между клапанами и толкателями. Если зазоры больше нормы, то тяжелее запустить двигатель, а его работа сопровождается стуками в клапанах и падением мощности.
В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, «покашливание» и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.
Порядок работ по регулировке клапанов двигателя ЗМЗ-402
Ниже приведён подробный порядок действий:
Клапана желательно регулировать только на холодный двигатель! С другой стороны, мотор ЗМЗ-402 оснащён алюминиевой головкой. Штанги имеют свойство расширяться по мере нагрева ДВС, а зазоры уменьшаться. По этой причине опытные мастера рекомендуют регулировать систему 402-го на прогретом движке, выставляя зазоры 0,3 мм на всех элементах. Исключение — автомобили Газель.
Что касается меток: они могут совпадать при ВМТ с первым или четвёртым цилиндром. Как это проверить помимо направления бегунка? Если зажаты клапаны 1, 2, 4 и 6, а остальные свободны — метка совпадает с 4-м цилиндром. И наоборот, если зажаты 8, 7, 5 и 3 — метка совпадает с 1-м цилиндром.
Регулировка клапанов 402 двигателя в два приема осуществляется по следующей схеме:
Коротко порядок регулировки клапанов выглядит так: сначала 1, 2, 4 и 6 — остальные зажаты, затем — от кабины 8, 7, 5 и 3.
Необходимые вещи для регулировки клапанов
Зазоры клапанов ЗМЗ 402 надо регулировать при холодном моторе, когда температура двигателя такая же, как и температура воздуха. Также понадобятся такие инструменты:
Перед регулировкой клапанов ЗМЗ 402 еще надо сделать такие действия:
Рекомендуем: Топливные фильтры на ВАЗ 2110–2112: замена своими руками
Также будет интересно: Противотуманные фары на ВАЗ-2109: установка и способ подключения
Как часто необходимо проводить настройку
В условиях эксплуатации автомобиля с высокой нагрузкой — перевозка тяжёлых грузов, езда по горам и на малой скорости, срок регулировки сокращается до 8-10 тыс. км. А если в бак заливается не соответствующий ГБЦ бензин, клапаны нуждаются в настройке уже каждые 5-6 тыс. км пробега. Иначе они прогорят, а двигатель потеряет компрессию.
Чтобы не сорвать резьбу в процессе регулировки клапанов, в начале откручивания и на последнем обороте закручивания гайку нужно вращать ключом очень плавно. Наконечники штанг клапанного механизма двигателя ЗМЗ-402 сделаны из дюралюминия, а не стали, как на ЗИЛ-130, например. Поэтому настраивать клапаны на слух крайне сложно. Бряцанье и стуки могут издавать:
Клапаны с дефектным распредвалом не получится нормально отрегулировать. Поэтому целесообразнее будет заменить распределительный вал. То же касается и сработанных сухарей пружин, так как коромысла в этом случае будут упираться не в клапаны, а в чашки пружин.
Порядок регулировки клапанов двигателя ЗМЗ 402
Если движок плохо запускается на холодную, свечи заливает, а во время работы силового агрегата вы слышите своеобразный звон, необходимо регулировать зазоры клапанов. Сегодня мы поможем вам понять, как выполняется регулировка клапанов на 402 двигателе, которым оснащены многие автомобили Газель. Для выполнения процедуры необходимо подготовить комплект щупов, ключ для храповика коленвала, а также прокладку крышки ГБЦ (отдельно о замене прокладки головки блока цилиндров мы уже писали). Регулировка клапанов 402 двигателя должна осуществляться исключительно на холодном моторе. Последовательность регулировки по цилиндрам выглядит так: 1-2-4-3. На 1-м и 4-м цилиндрах оптимальный зазор клапанов выпуска равен 0,35-0,4 миллиметра, а для других цилиндров он должен составлять 0,4-0,45 миллиметра.
Регулировка клапанов 402 двигатель
Регулировка клапанов 402 двигатель… Как вы понимаете, речь идет о волговском двигателе ЗМЗ-402, который устанавливался как на ГАЗ 2410, так и на ГАЗ 3102, а также на популярные Газели.
Поскольку змз 402 имеет храповик на гайке шкива коленвала, то при регулировке клапанов 402 двигателя наиболее удобно крутить силовой агрегат заводной рукояткой (благо, на Волге есть такая возможность).
Итак, снимаем корпус воздушного фильтра, отсоединяем от карбюратора тяги воздушной и дроссельной заслонок, чтобы получить возможность снять клапанную крышку. Шлицевой отверткой откручиваем винты крепления клапанной крышки и снимаем ее. Можно приступать непосредственно к процедуре регулировки клапанов на 402 двигателе.
Регулировки проводятся на холодном двигателе, а зазоры должны быть такими: для 1-го и 4-го цилиндра выпускной клапан 0,35 – 0,40, все остальные клапана 0,40 – 0,45. Чтобы не ломать голову над тем, какой клапан впускной, а какой выпускной, проще запомнить – для крайних клапанов зазор 0,35 – 0,40.
Ослабив рожковым ключом контргайку, отверткой поворачиваем регулировочный винт, добиваясь нужного зазора между клапаном и коромыслом. Соответствующий щуп должен входить с усилием. Щуп следующего большего размера в правильно отрегулированный зазор входить не будет! Чтобы затянуть контргайку и сохранить нужный зазор, нужна определенная сноровка, обычно, это получается после 2-3 ошибочных затяжек.
И еще! Одно простое правило – если зазор при регулировке клапанов на 402 (да и любом другом двигателе) слишком велик, двигатель будет работать шумно, пойдет усиленный износ деталей ГРМ. Но, если зазор мал, а двигатель работает необычно тихо, клапана могут прогореть за 1-2 поездки! Лучше увеличенный зазор, чем «поджатый» клапан.
Еще по теме
Регулировка клапанов ГАЗ 402
Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется
на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:
Нюансы регулировки клапанов на автомобилях ГАЗ
Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:
— изношены кулачки распредвала;
— ось, на которой стоят коромысла, имеет выработку;
— носики коромысел неравномерно сработались;
— сработались сухари пружин.
Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.
Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут упираться не в клапан, а в чашку клапанной пружины. Этот дефект можно устранить установкой новых сухарей.
Нюансы при регулировке клапанов
В некоторых случаях все равно слышен стук, звон и прочие посторонние шумы, как бы не проводилась регулировка клапана. В 402 двигателе к этому могут приводить такие причины:
Решения данных проблем следующие:
ЗМЗ 402 регулировка клапанов своими руками (инструкция с видео и фото).
Добрый день. В сегодняшней статье я расскажу о том как осуществляется регулировка клапанов на ЗМЗ 402, в два этапа (так быстрее).
По этой же инструкции можно регулировать клапаны на аналогичных моторах (ЗМЗ 21, умз-421, умз-417, ЗМЗ 24, газ-21)не важно карбюратор или инжектор. Традиционно для нашего сайта, статья представляет собой подробную пошаговую инструкцию с большим количеством фото и видеоматериалов.
Для тех кто не любит читать, ниже приведено подробное видео:
Регулировка клапана мотора ЗМЗ 402
ЗМЗ – Заволжский моторный завод, который выпускает довольно надежные и неприхотливые моторы, и 402-й двигатель служит тому подтверждением. Этот мотор настолько прост, что регулировка клапанов ЗМЗ 402 может успешно осуществиться своими руками в собственном гараже. В моторе 4 цилиндра, карбюратор, конструкция примерно такая же, как и на очень древних автомобилях, но все равно были применены некоторые новшества, которые дали возможность ГАЗ 3110 неплохо ездить среди современных автомобилей. В Газели кстати, тоже установлен этот мотор.
Но регулировать зазоры клапанов ЗМЗ 402 приходится потому, что в ГРМ нет гидрокомпенсаторов. Сама регулировка зазоров нужна для того, чтобы:
Рекомендуем: Как снять панель приборов на ВАЗ-2114 в 12 этапов? Особенности и подробная инструкция
Если клапана неотрегулированы, то будет ощутима потеря в мощности. Поэтому делая тюнинг Волги 31 10, надо обязательно регулировкой клапанов. Если зазор будет сильно увеличен, то возможно прогорание клапанов, что приведет к серьезному ремонту мотора. Чтобы этого не случилось лучше вовремя сделать регулировку клапанов на ЗМЗ 402 – каждые 20 000 км. Также регулировку надо делать после ремонта мотора, после замены маслоотражательных колпачков, а также если появился подозрительный стук под клапанной крышкой.
Многие автомобилисты могут по звуку определить, что пришло время регулировки клапанов 402 двигателя. Если зазоры увеличенные, то слышен звонкий звук металла, если же зазоры уменьшенные, то звук будет наоборот – глухим.
Инструкция по регулировке клапанов.
Необходимый инструмент:
Необходимые запчасти и расходные материалы:
Как на змз-402 осуществляется регулировка клапанов?
Внимание — регулировка клапанов выполняется на холодном двигателе!
Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.
По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).
Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.
Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).
Небольшой тюнинг.
Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.
Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.
Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.
Как часто необходимо регулировать клапаны?
Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!
Особенности регулировки клапанов на змз-402 при установленном ГБО?
На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.
делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:
Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.
Регулировка клапанов на 402 двигателе ЗМЗ
Несмотря на то, что ЗМЗ-402 давно снят с производства, он пользуется большой любовь российских автолюбителей. Не слишком прожорливый, он отличается потрясающей ремонтопригодностью даже по сравнению с любыми моторами ВАЗ, а его крутящего момента и мощности вполне достаточно не только для Волги, но и для достаточно тяжелой Газели. В этой статье мы расскажем о том, в каком порядке регулируют клапаны этого мотора и откроем некоторые секреты, которые позволят вам улучшить его работу.
Периодичность процедуры
Несмотря на потрясающую ремонтопригодность, по своим техническим характеристикам ЗМЗ-402 получился не слишком удачным. Нижнее расположение распредвала, наличие длинных тяг толкателей, да не слишком высокое качество деталей, все это увеличивает вибрационную нагрузку на газораспределительный механизм, а значит, сокращает временной промежуток между регулировками. Если мотор используется бережно, без работы под максимальной нагрузкой и резких стартов, то регулировку необходимо проводить каждые 15 тысяч километров. Если же водитель любит быстрые старты, езду на малой скорости и высоких передачах, а также вынужден возить тяжелые грузы или ездить по горам, то пробег сокращается до 10 тысяч километров. Если же вы используете не соответствующий головке блока цилиндров (ГБЦ) бензин, то вне зависимости от настроек зажигания клапаны необходимо регулировать через 5–6 тысяч километров. Это позволит снизить вероятность прогара клапанов и потери компрессии.
Инструменты для работы
Чтобы отрегулировать тепловые зазоры клапанов ЗМЗ-402 вам потребуются:
Величина тепловых зазоров
В официальном руководстве по обслуживанию ЗМЗ-402 тепловые зазоры впускных и выпускных клапанов определены в 0,40 мм. Однако такая регулировка подходит лишь для Газелей, которые постоянно возят тяжелые грузы. Из опыта известно, что уменьшение теплового зазора до 0,25–0,3 на впускных и выпускных клапанах позволяет увеличить приемистость и тяговитость двигателя, а также снизить расход топлива. Однако, это касается лишь спокойной езды. Если вы любите ездить быстро, резко стартуете или часто ездите по горам, то зазоры необходимо увеличить до 0,30–0,35, а в особо тяжелых случаях до 0,40.
Также необходимо увеличить зазоры до 0,40, если ГБЦ под 92-й бензин, а вы ездите на 76-м(80-м). И наоборот, если головка под АИ-76 (АИ-80), а вы заливаете АИ-92. Если же ГБЦ под 92-й бензин, а вы ездите на сжиженном природном газе (СПГ), то зазор должен быть 0,35 для впускных клапанов и 0,40–0,45 для выпускных. Использовать газ с ГБЦ под 76-й бензин нельзя, быстро прогорят поршня и клапаны.
