Как сделать колодец для дренажа
Дренажный пластиковый колодец своими руками.
Загородный участок для строительства частного дома может быть расположен в низинных землях. На таком ландшафте уровень грунтовых вод довольно высокий, что делает проживание малоприятным из-за постоянной подтопляемости во время обильного таяния снега или летних проливных дождей. Но данная проблема решаема.
Для этого необходимо лишь приобрести и установить ливневые колодцы и соединить их единой дренажной системой.
Разновидности дренажных пластиковых колодцев
Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.
Поворотные колодцы
Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.
В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.
Смотровые колодцы
Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.
Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.
В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.
Коллекторные колодцы
Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.
Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно. Это особенно важно при высоко расположенных грунтовых водах.
Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.
Поглотительные колодцы
Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.
Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.
Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.
Проходной и поворотный дренажный колодец. Видео:
Положительные и отрицательные стороны использования пластиковых дренажных колодцев
Приобрести и смонтировать ливневую канализацию из пластиковых элементов сегодня может каждый владелец загородного участка. И популярность полимерных колодцев заметно растёт благодаря их качествам, позволяющим:
Малый вес пластиковых элементов даёт возможность любому человеку проявить свои строительные способности.
Отсутствие коррозии и выносливость при резких колебаниях температуры также способствуют всё большей популярности ливневых систем из пластика.
Нельзя не отметить и конструктивную особенность данной продукции. Волнообразная поверхность, аккуратно засыпанная грунтом с последующей утрамбовкой прочно держится в земле даже при сильном пучении почвы.
При этом, находясь в постоянном контакте с участком, дренажный колодец для ливневой канализации из полимерных материалов не нарушает экологического состояния местности. С подобным дренажем природа остаётся в том же состоянии, что и до начала строительных работ.
Но, как и любые другие изделия, пластиковые колодцы имеют и отрицательные стороны. В первую очередь стоимость подобной продукции.
Но заметные выгоды от приобретения данной продукции всё же преобладают над имеющимися минусами.
Сборный колодец в системе дренажа. Видео:
Установка дренажного колодца своими руками
Удобство монтажа и скорость выполняемых работ, а также максимальная простота процесса побуждают владельцев загородных домов к самостоятельному строительству ливневых канализаций.
И такой подход весьма оправдан. Для выполнения работы не потребуется привлечение дорогостоящей строительной техники, а полученный результат оправдает затраты на полимерную продукцию.
Разметка и земляные работы
А вот котлован, в котором будет производиться монтаж коллекторного или поглотительного колодца, придётся серьёзно углубить. Данный объект должен принять в себя большое количество ливневых вод, поэтому его объём будет довольно обширный. Для этой работы понадобится помощник, вытаскивающий грунт с глубины.
Монтаж элементов колодца

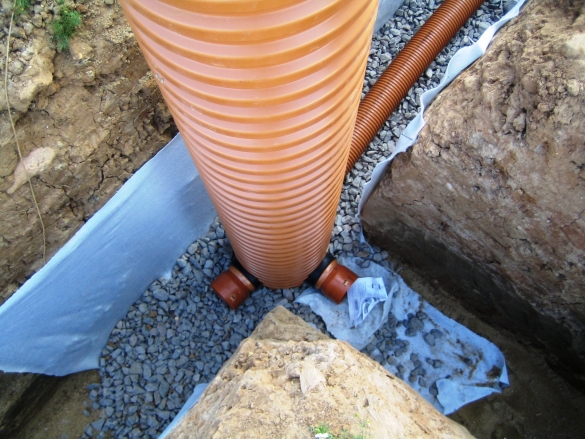

На подготовленное дно котлована устанавливается донный лоток. В него нужно подсоединить дренажные трубы, по которым будет поступать сточная вода. В зависимости от количества путей используется и соответствующий лоток, где уже сделано требуемое число отверстий.
Трубы вставляются с помощью резиновых манжет. Каждое изделие в месте соединения дополнительно обрабатывается битумной мастикой. Данная мера позволяет улучшить герметичность колодца.
Далее сборный дренажный колодец поднимается вверх за счёт гофрированной трубы. Для этого изделие необходимо отрезать на нужный размер.
На следующем этапе следует установить оголовок. Это также выполняют при помощи манжеты и битумной мастики. Когда все элементы будут занимать своё место, сооружение засыпают песком или щебнем. Делать эту работу следует аккуратно. Лучшим способом будет засыпка небольших порций толщиной не более 15 см с последующей трамбовкой.
Как только до верхнего края колодца останется 20 см, начинают использовать землю и дёрн. Венчать готовое сооружение должен полимерный люк для колодца. Это позволит исключить попадание мусора в ёмкость, которая может засорить её и не позволить набирать или транспортировать воду.
Использование цельных конструкций
Значительно ускорить работу по строительству ливневой канализации может использование цельных конструкций. К таким относится дренажный колодец КНД, который полностью готов к эксплуатации. Особенностью данных изделий является исключительная герметичность. Ею отличается любая литая продукция. Цельные колодцы изготавливаются с различной высотой и диаметром. Поэтому подобрать необходимое изделие не составит особого труда.

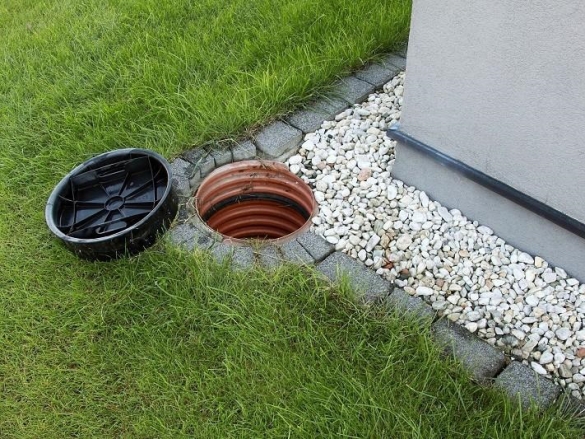

В комплекте цельного дренажного колодца поставляется крышка. Данное изделие обладает усиленными стенками, дополненными специальными рёбрами жёсткости. Всё это позволяет конструкции выдерживать большие нагрузки, возникающие в грунте в период смены сезонов и зимнего пучения.
Это является преимуществом цельных изделий, которое используется владельцами загородных домов. Единственным препятствием может послужить стоимость. Но все остальные выгоды перевешивают данный минус.
Идеальная альтернатива бетонным кольцам
До недавнего времени для устройства дренажных колодцев использовались железобетонные кольца. Этот материал также прекрасно выдерживает физические нагрузки и способен на длительную эксплуатацию.
С бетонными кольцами нельзя работать самостоятельно. Для правильной укладки потребуется применение специальной строительной техники, что на некоторых участках просто невозможно. Соединения бетонных колец довольно тяжело сделать водонепроницаемыми.
Для этого может потребоваться высококачественный цементный раствор с добавлением жидкого стекла. Помимо этого, бетон необходимо покрыть битумной мастикой как снаружи, так и внутри. Это позволит приблизить колодец из колец ЖБИ к желаемой герметичности.
Все эти работы не потребуются, если использовать для устройства ливневой канализации пластиковые изделия. Скорость выполнения работ, качество и продолжительная эксплуатация делают полимерные колодцы идеальным решением проблем устройства дренажных систем.
Установка различных видов дренажных колодцев
Что это такое, как работает устройство?
Колодец для дренажа – это специальная шахта в земле, изготавливаемая из ЖБИ или ПВХ. Он состоит из дна, рабочей зоны, люка и позволяет собирать излишек воды с участка. По трубе внутрь шахты поступает вся влага, и он позволяет производить чистку всей системы.
Особенно необходим дренаж, когда дом располагается в низине, а в местности сравнительно большой уровень осадков или совсем рядом имеется грунтовая вода.
Установка дренажного колодца :
Схема ревизионной шахты состоит из таких элементов:
Смотровые системы для дренажа необходимы:
При отсутствии этой коммуникации на придомовой территории будет скапливаться вода. Если даже проложить дрену и не установить смотровой колодец, то вся система будет забиваться, а влага останется в почве.
Разновидности
Из чего и как правильно сделать?
В основном используется два материала для организации этой инженерной системы:
Под дренажник из бетонных колец укладывается подушка, выступающая в роли фильтрации. Она имеет толщину до 500 мм и состоит:
Монтаж бетонных колец выполняется строго в вертикальном положении. Сверху коллектор оборудуется люком.
Пластиковые колодцы. Такие изделия отличаются небольшим весом, простой конструкцией и высокой прочностью. По внешнему виду это гофрированная труба, лоток с патрубками, горловина, пластиковая крышка и удлинитель, это что касается сборной конструкции. Есть и монолитная. Она намного прочнее на сжатие.
Расположение и нормы на участке
В начале, необходимо произвести точные расчеты. От дома и других сооружений расстояние не ближе чем 8 м. От днища конструкции до залегания грунтовых вод расстояние не меньше 0,5 м. Эти требования необходимо соблюсти для нормального функционирования.
Важно: если организован дренаж для септика, то расстояние от дна шахты до грунтовых вод не ближе чем один метр. В противном случае будет их загрязнение.
Дренажный сборный колодец должен располагаться в самой нижней точке всего дачного участка. Он сооружается на пересечениях/поворотах трубопровода. Это делается для предотвращения засоров. Конкретных норм нет относительно количества сооружений на территории. Влияет на это площадь участка, особенности грунта и степень залегания подземных вод.
Проект – важные моменты
Проект позволит максимально качественно распределить все важные составные части инженерной системы. На схеме должны быть указаны:
Обязательно учитывайте следующие факторы:
Важно: согласно СНиП уклон дрены на 1 м/п должен составлять 20 мм в условиях глинистого и 30 мм на 1 м/п в условиях песчаного грунта.
Помните, строить близко к фундаменту тех или иных построек запрещено, это может негативно сказаться на всем строении.
Инструменты и материалы для дренажника из бетонных колец
Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:
Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.
Пошагово: копка и установка своими руками
Монтаж осуществляется двумя способами:
Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.
На следующем этапе происходит копка траншей для прокладки трубопровода.
В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.
После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.
Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.
Инструменты и материалы для смотрового коллектора
Инспекционные колодцы производятся из следующих элементов:
Пластиковый смотровой колодец в своей комплектации уже может иметь люк и лестницу. Что касается инструментов, то необходимо оборудование для копки котлована.
Пошагово: копка и установка
Вся работа состоит из нескольких последовательных этапов:
Инструменты и материалы для пластикового
Комплектация КДН будет зависеть от цели его использования:
Полезно знать: при покупке сборной конструкции можно сэкономить по сравнению с тем случаем, когда приобретается емкость, полностью укомплектованная.
Пошагово: копка и установка пластикового
Весь процесс расписан пошагово:
Обустройство и эксплуатация
Правильно установить ревизионные системы для дачи или частного дома – это одно, совсем другое – поддерживать их в рабочем состоянии продолжительный срок. Если спустя некоторое время не производить обслуживание, то вся система дренажа не будет эффективной. Чтобы не довести до этого, рекомендуется проводить профилактические работы:
Заключение
Мы рассмотрели все тонкости того, что такое дренажный коллектор, для чего он нужен и как его сделать. Также мы предоставили несколько пошаговых инструкций, которые помогут вам со всеми работами справиться своими руками. Надеемся, что этот материал помог вам разобраться во всех нюансах и процессах. Рекомендуем просмотр подготовленного видеоматериала в конце этой статьи.
Копка колодца и опускание колец в шахту
Пластиковые поворотные и проходные
Система дренажа и дренажный колодец на участке: нюансы выбора и установки
С приходом весны многие загородные жители сталкиваются с проблемой затопления участков и цокольных этажей. Наш портал уже подробно рассказывал про особенности дренажной системы фундамента и участка, и как предотвратить затапливание подвала. В сегодняшней статье мы рассмотрим особенности выбора и монтажа дренажного колодца.
Какой колодец для дренажа выбрать: разновидности
Дренажный колодец — это элемент дренажной системы, предназначенный для её нормального функционирования, а также наблюдения и прочистки дренажных труб. При наличии водопоглощающих грунтов он используется в качестве фильтрующего и поглотительного колодца. Или (если грунты обладают слабым водопоглощением) служит водоприёмником. Исходя из этого определения, дренажные колодцы можно условно разделить на следующие типы:
Рассмотрим каждый тип более подробно.
Поворотные колодцы устанавливаются в местах поворота дрен (дренажных труб). Это может быть угол фундамента, перепады высот, узел схождения нескольких дрен или места, наиболее подверженные засорам. Через смотровой колодец для дренажа осуществляется визуальный контроль и последующий доступ для прочистки дрен. И те, и другие снабжают герметичным дном и крышкой.
Размер колодцев подбирается таким образом, чтобы в случае необходимости можно было осуществить промывку дренажной системы напором воды под давлением. Диаметр таких устройств ≈ от 300 до 500 мм. Если предполагается, что для доступа к системе в дренажный колодец должен спуститься человек, то диаметр увеличивается до 1 метра и более.
Оптимальное расстояние между смотровыми колодцами на прямых участках – 40 метров, максимальное расстояние – 50 метров. При повороте дрен у выступов зданий смотровой колодец можно не делать, если расстояние от поворота до ближайшего смотрового колодца в конструкции не более 20 метров. Если на участке между смотровыми колодцами дренажные трубы делают несколько поворотов, то их монтируют через 1 поворот.
Выбор фильтрующего (поглотительного) колодца обуславливается типом грунта на участке. Предназначение этой конструкции понятно из названия — вода, поступившая в нее из дрен, собирается в приёмнике, фильтруется (через слой щебня и т.п.) и сквозь специальные отверстия или, если колодец не имеет дна, уходит в нижележащие слои грунта. Т.е. грунт должен обладает достаточной водопоглотительной способностью, чтобы справиться с объёмом воды, поступающей в колодец. Таким грунтом может быть крупнозернистый песок. В ином случае, при наличии водоупора, вода, поступившая в колодец, не сможет уйти в почву, и он со временем переполнится.
Накопительные герметичные колодцы используются на участках с высоким УГВ, глинистым грунтом и грунтом, не обладающим высокой водопоглотительной способностью. А также на участках с глубоким залеганием водоприёмных слоёв, добуриться до которых и устроить вертикальный дренаж невыгодно экономически.
По мере поступления собранная вода откачивается дренажным насосом и сбрасывается за границу участка в близлежащую канаву либо используется для полива.

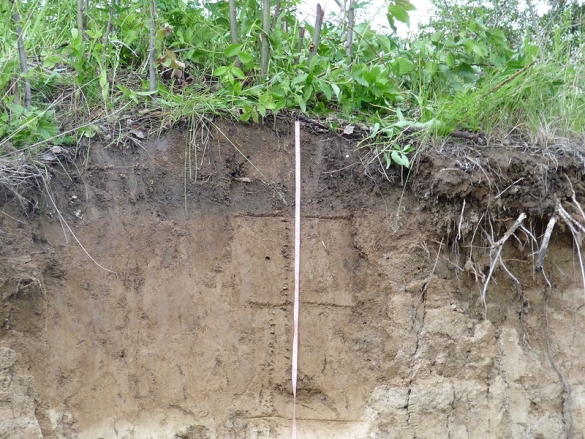

Поэтому перед тем, как построить дренаж, надо произвести гидрогеологическое исследование грунта и определить его состав и способность к водопоглощению. Без этих данных строительство дренажа — это строительство вслепую, без понимая сути процессов, происходящих в грунте.
По моему мнению, прежде чем рассчитывать и строить дренаж, надо узнать, какой у вас грунт, и узнать, какое количество воды вам нужно будет отвести. Одно дело, если на участке высокий УГВ и глина, и совсем другое дело, если УГВ низкий, а грунт — песок.
Не следует думать, что чем больше объём дренажного колодца и чем он глубже, тем лучше. Любой объём (хоть 10 колец), если воде некуда «идти», очень быстро заполнится. И наоборот — можно зарыть два кольца под дренажный колодец и отводить из него воду самотёком или насосом, и дренаж будет работать.
Простейший способ «на глазок» проверить способность грунта к водопоглощению — выкопать на участке руками и лопатой неглубокую ямку, залить в неё воду и посмотреть, как быстро она будет уходить. Если вода уходит медленно или совсем не уходит, следует задуматься, куда она денется, если построить фильтрующий дренажный колодец. Попытка «докопать» до водоотводящего слоя, без знания геологии конкретного участка, может быть обречена на провал.
Причём и вода на участке (стоки) может быть совершенно разная, с разным уровнем залегания. Это — поверхностная вода — ливнёвка, производная от снеготаяния и дождя, верховодка — один из типов подземных вод и т.д. Т.е. дренаж — это не просто отвести воду. Надо знать, какую воду вам нужно отвести.
Из чего сделать дренажный колодец и как смонтировать дренажную систему
Это вопрос часто задают начинающие застройщики. Строительный рынок Москвы и других городов предлагает два основных варианта — приобрести готовый дренажный колодец из пластика или сделать дренажный колодец из ЖБ колец. Оба варианта имеют как плюсы, так и минусы.
Я задумал сделать дренаж вокруг дома. УГВ – 0.5-0.7 метра. Из дренажного колодца вода будет откачиваться насосом в канаву. Думаю, как сделать дренажный колодец, и какой — с дном или без.

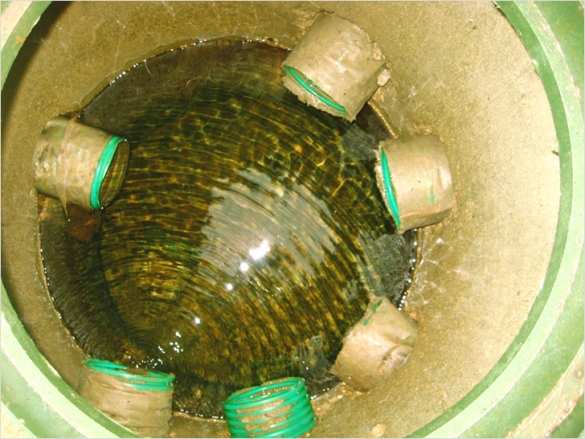

В этом случае в качестве дренажного колодца можно использовать ЖБ кольца с герметичным днищем. Поворотные и смотровые колодцы — как вариант, пластиковые, тоже с герметичным днищем. Диаметр — около 40 см. Отстойная часть во всех колодцах – не менее 30 см.
При высоком УГВ проблемой может стать установка бетонных колец с днищем, т.к. при копке вода быстро прибывает и затапливает и траншеи под дрены и место, где копается яма под кольца. В этом случае сначала нужно выполнить водопонижение. Для этого, по ходу трассы, делаются водоотводы и копаются приямки, из которых принудительно откачивается вода. После этого производится монтаж дренажного колодца и укладка дрен.
Как построить дренажный колодец

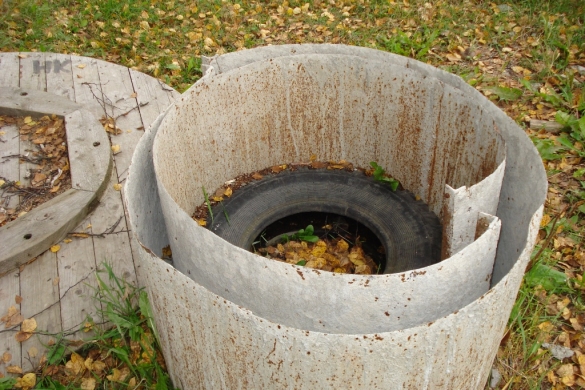

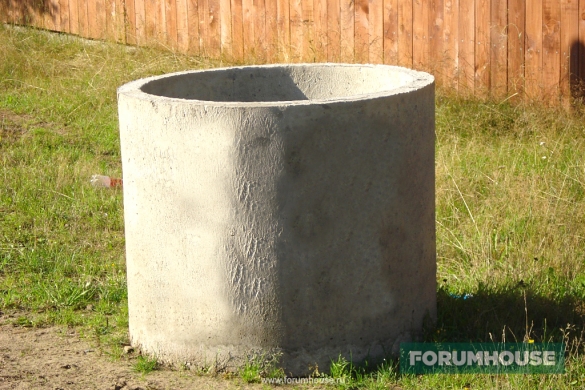

Также наши пользователи делают самодельные монолитные бетонные кольца.
У нас делают такие кольца, и даже поставили дело на поток. Кольца – диаметром около 0.5 метра и более. Себестоимость — мешок цемента + работа и затраты на съёмную самодельную опалубку.
Для изготовления такого кольца нужна ровная площадка, 2 куска жести толщиной не менее 0.8 мм (одной ширины, но разной дины). Проволока, арматура (можно использовать стальную сетку), бетономешалка для приготовления самомесного бетона и нехитрые приспособления для фиксации опалубки.
Состав бетона – 1 к 3, ведро цемента на 3 ведра песка без щебня. Здесь каждый сам решает и выбирает рецепт. Зная диаметр кольца, можно посчитать длину окружности. Толщина стенки кольца – примерно 100 мм. Зная этот параметр, можно рассчитать длину окружности внешней стороны изделия.

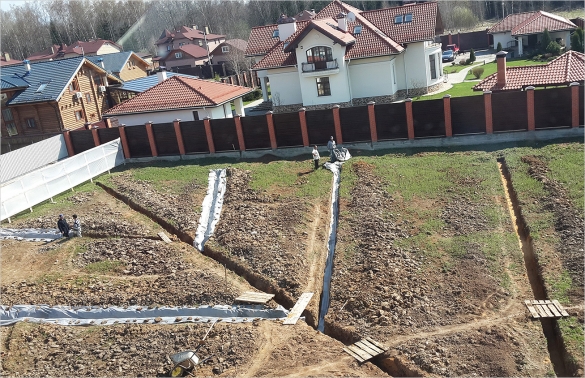

Также важно правильно устроить сам дренаж.
У меня участок с высоким УГВ. Кое-где даже болотистая почва. Надо сделать дренаж. Думаю в самом низком месте участка зарыть 6-7 бетонных колец с дном, а все дрены свести к нему. Трубы дренажного трубопровода пойдут от фундамента дома и бани и будут огибать участок. Это позволит мне захватить всю воду. Вода, скопившаяся в дренажном колодце, будет откачиваться дренажным насосом в канаву. Сомневаюсь, что я правильно все продумал.
По мнению пользователя FORUMHOUSE Евгения Муравьева (ник на форуме еван) — эта схема классического лучевого дренажа. Для примерного расчёта такого вида дренажа следует учесть, что глубина заложения дрены зависит от типа подземного сооружения, от которого отводится вода + Кф грунта (Кф — коэффициент фильтрации, он характеризует водопроницаемость грунта) + типа и уровня подземных вод и водоупора.

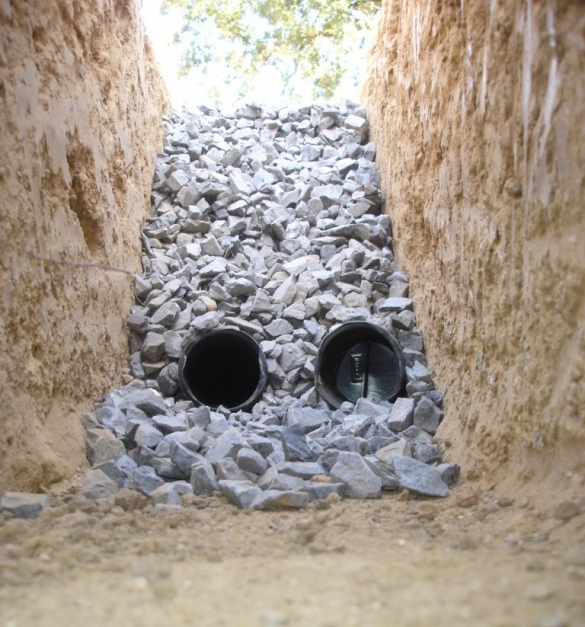

При устройстве дренажа следует помнить, что традиционный геотекстиль (ГТ), в который заворачивается труба со щебнем и который надет на трубу, не является элементом обратного фильтра. Это вынужденная мера, необходимая для разделения слоёв. Т.е. ГТ нужен, чтобы предотвратить смешение слоёв, что позволяет нам упростить подбор компонентов обратного фильтра из-за скудности выбора фракций (щебень-песок), представленных на строительном рынке.
В правильно сделанном обратном фильтре подобный материал не нужен. Более того, применение дренажной трубы, обмотанной геотекстилем, оправдано на чистых водонасыщенных гравелистых и крупнозернистых песках и трещиноватых скальных обводнённых грунтах без содержания глинистых частиц. На глинистых, суглинистых грунтах ГТ на трубе может со временем заилиться (кольматироваться), что выведет дренаж из строя и приведёт к необходимости его переделки.

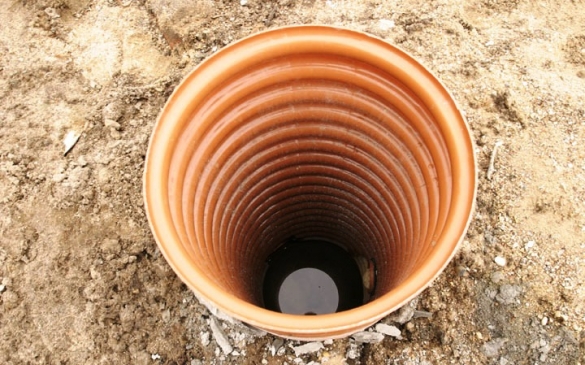

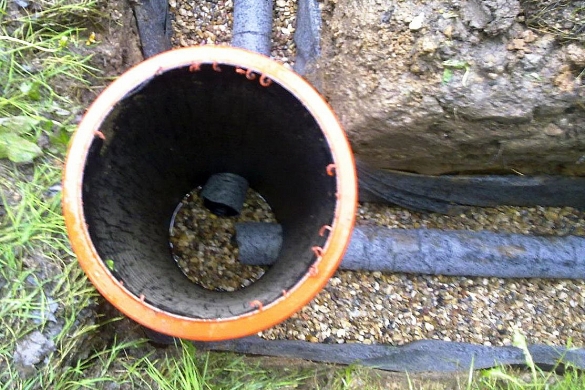

Также для устройства дренажного колодца часто применяются пластиковые трубы большого диаметра с патрубками для подключения дрен.
Дренажный колодец из трубы имеет ряд достоинств, среди которых можно выделить небольшой вес, долгий срок службы, большое количество соединительных элементов, скорость и простоту монтажа. Главный недостаток – высокая цена. Поэтому каждый сам решает для себя, что выбрать.

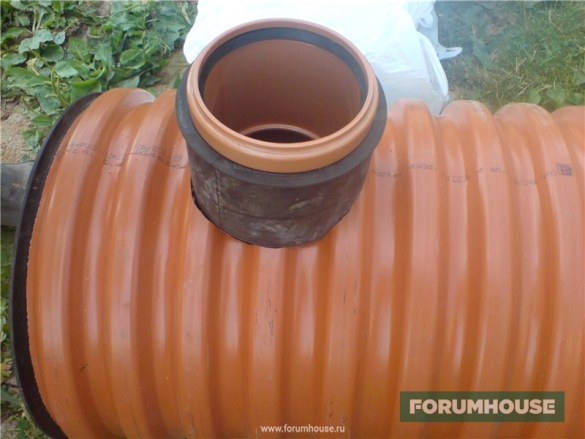

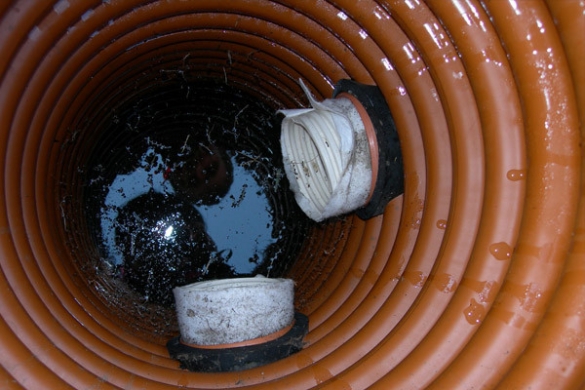

Сделал дренаж и хотел бы рассказать про колодцы для дренажа из пластика. Отверстия в колодце под муфты, под дренажные трубы сделал так — просверлил сверлом отверстие, а потом прорезал лобзиком круг в 110 мм.

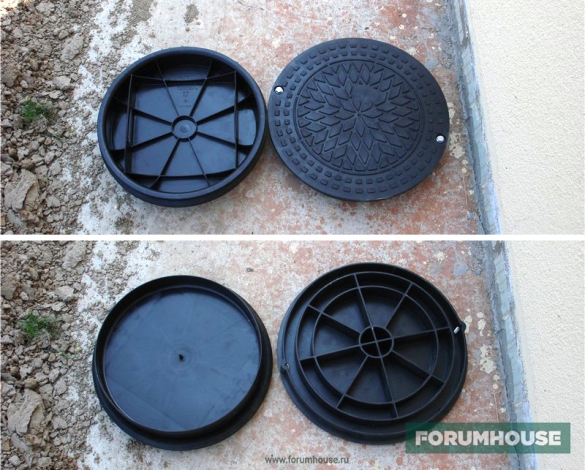

Ещё один «секрет»: крышки (дно и верх) пользователь поменял местами, т.к. внутренняя поверхность крышки предназначенной для верха — ровная, а дно имеет рёбра жёсткости. Если конструкцию придётся чистить, то собрать песок с такой поверхности будет сложнее. Да и дизайн «люка» привлекательный.
В теме FORUMHOUSE наши пользователи могут прочесть, как самостоятельно выяснить уровень грунтовых вод на участке. Также будет полезно узнать, как сделать вертикальный дренаж, и ознакомиться с большим фотоотчётом по дренажу. В нашем видеоролике рассказывается о том, как делается гидроизоляция подвала. А из этого видеосюжета можно узнать обо всех нюансах устройства дренажной системы.
