Как сделать компрессор в гараж

Ekonomist-85 › Блог › Компрессор своими руками для гаража.

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Состоит компрессор из компрессора от холодильника и ресивера от Камаза на 20 литров.

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

С металоприемки:
Компрессор от холодильника– 220 руб.
Ресивер Камаз 20 литров– 144 руб.
Колесики от коляски– 0 руб.
Кнопка пусковая с проводом– 20 руб.

С авто магазина:
Топливный фильтр 30 руб.
Быстросъем мама 1 шт.– 215 руб.

Как сделать компрессор в гараж

Шланг кислородный 9 мм – 8 метров – 600 руб.
Быстросъем мама 1 шт.– 215 руб.
Быстросъем папа 1 шт- 40 руб.
Пистолет для подкачки колес – 550 руб.
Пистолет для продувки – 130 руб.

Данный компрессор сделан с тотальной экономией, поэтому все в ручную без всякой автоматики. Включение и отключение в ручную до достижения заданного давления и сброс давления перед мотором, для пуска вновь иначе мотор не запустится.

Для ловли масла из компрессора в сгоне запихана губка металлическая для посуды. После выключения мотора, нужно открыть сразу снизу шаровой кран и со сбросом давления вылетает масло смешанное с водой. Данная приблуда отделена от ресивера обратным клапаном.

Как сделать компрессор в гараж

Давление в 8 атмосфер достигается за 8 минут ровно. Для подкачки колес более чем достаточно. Для продувки чего то тоже хватает. Для покраски годится только мелочи, ресивер покрасить или стульчик и все такое.

Основные задачи которые на него возлагаются:

Весной и осенью подкачка колес после смены. И так проверить давление время от времени. Продувка инструмента электрического после столярнических работ. Весной и осенью хорошо им продувать газовый котел от пыли и паутины. Ну и покраска в основном лаком деревянных изделий, и иногда каких нибудь метал изделий. Для этого я соединяю два компрессора вместе и через китайский регулятор давления крашу изделия, выставляю регулятор на 1-1,5 атмосферы.

Как сделать компрессор в гараж

Также уже к компрессору сделал для обработки картофеля от колорадского жука опрыскиватель и пеногенератор из огнетушителя.

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Вопрос к знающим людям:
Мой первый ресивер черный который при накачке ресивера до 8 атм нагревается до 35 градусов, повторно накачать до 8атм до 45-50 градусов. Новый который сделан – если накачать до 8 атмосфер нагревается до 65 градусов, повторно не рискую включать. Подключено все правильно – ток на рабочую обмотку, которая с меньшим сопротивлением, для пуска кратковременно с помощью пусковой кнопки кратковременно замыкается пусковая обмотка. Замыкания на корпус нет. Сопротивление обмоток 13 ом рабочая, пусковая 25 ом, пусковая и рабочая 40 ом приблизительно. При нагреве сопротивление естественно растет. В интернете написано нормальная работа при температуре 50-60 градусов, но может достигать до 90 градусов. Вот и вопрос к знающим людям (кто ремонтирует холодильники), то что так греется это норма или все таки движок не исправен?

Источник

Сообщества › Сделай Сам › Блог › Компрессор для гаража своими руками.

Как сделать компрессор в гараж

Давно хотел заиметь компрессор в гараж, но цена более менее приличного покупного немного огорчала.
Решил сделать сам. Так сказать, бюджетный вариант.
Быть может ктото захочет повторить, что будет несложно.

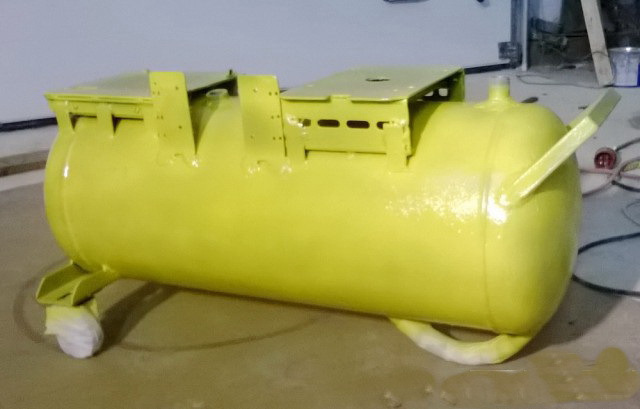

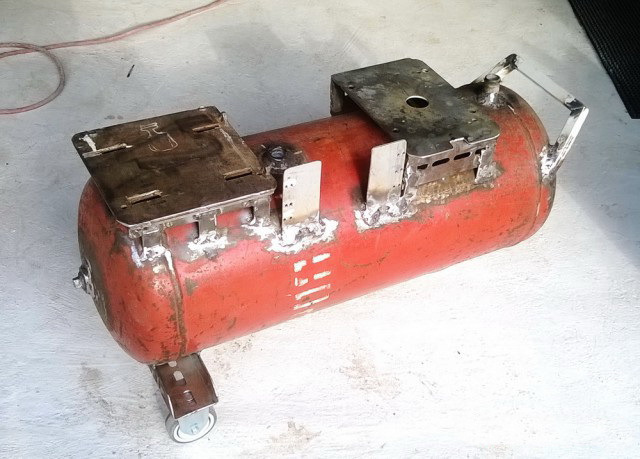

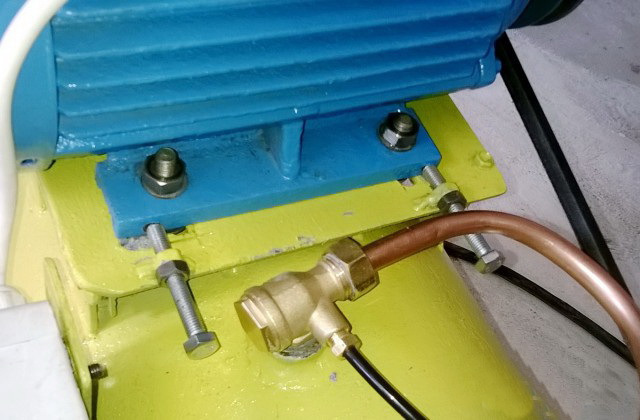

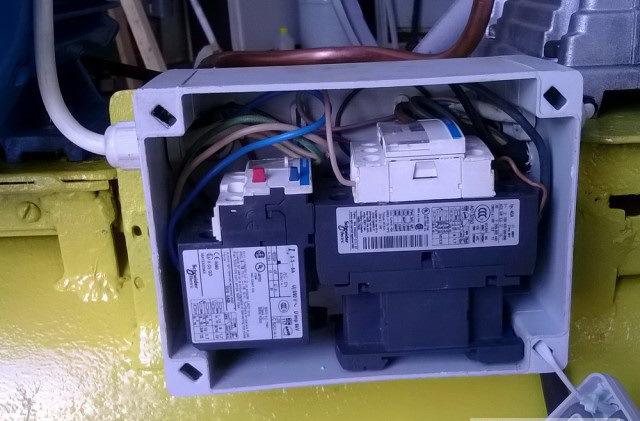

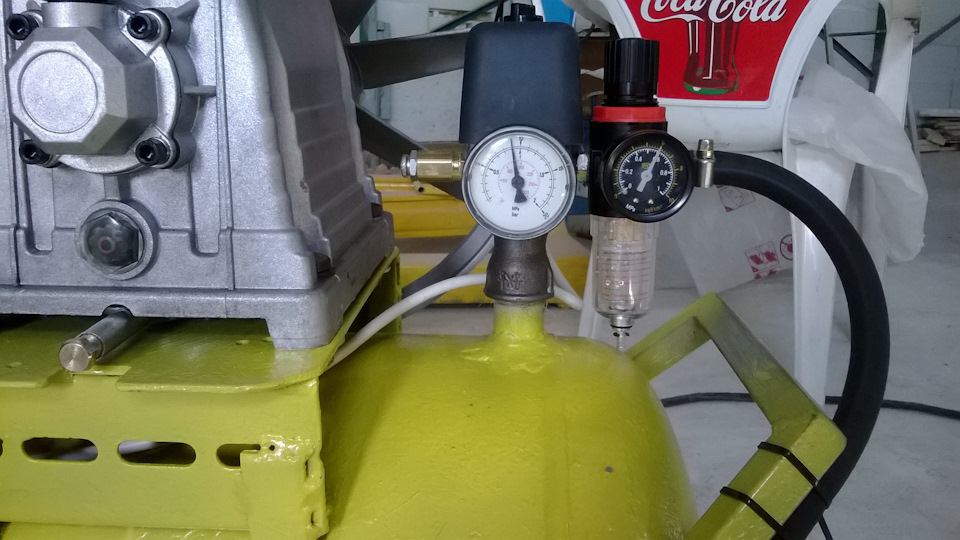

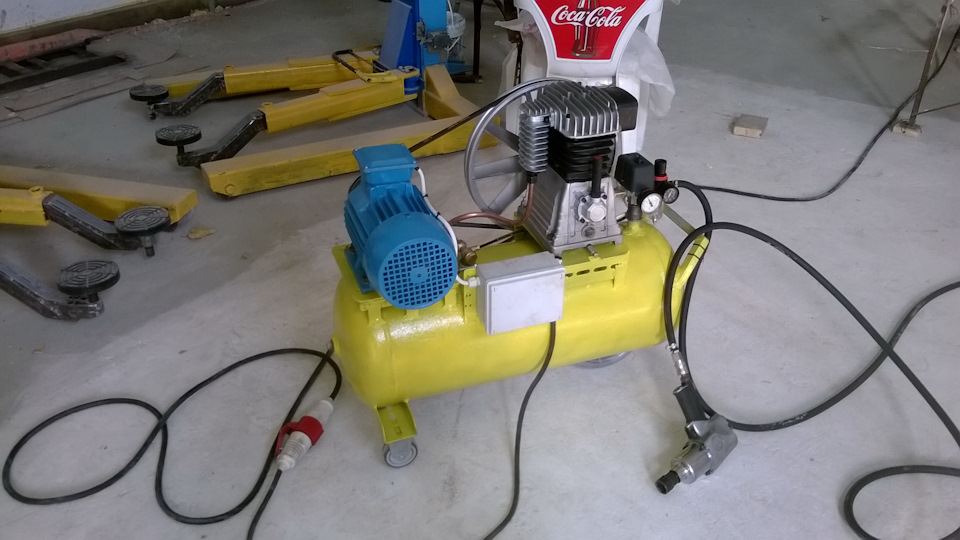

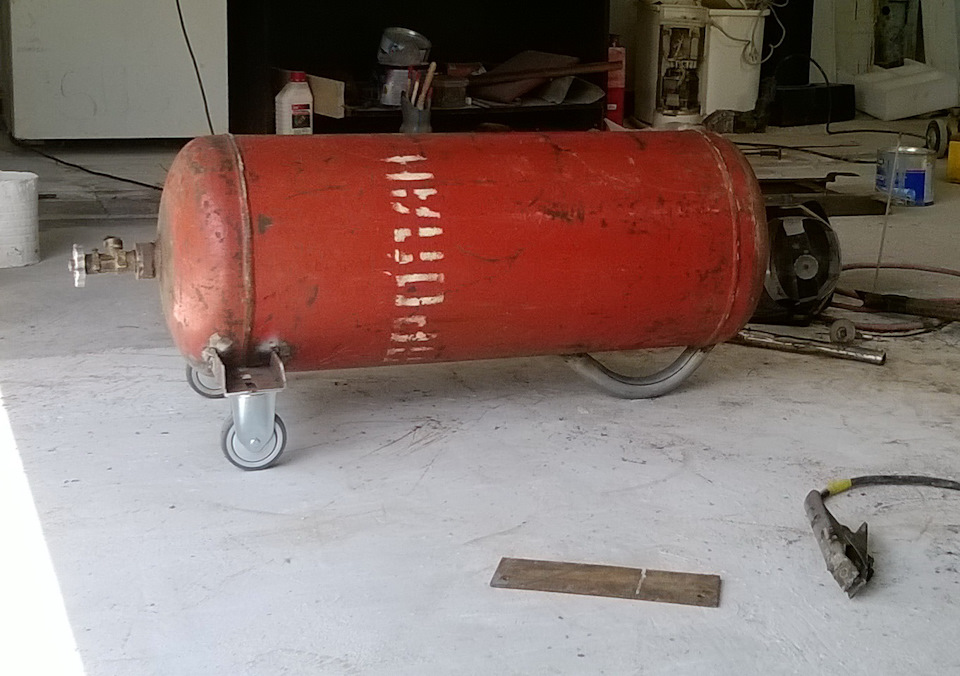

За основу взял баллон от пропана. Немного пришлось повозиться для удаления неприятного запаха изнутри.

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Комментарии 82

Как сделать компрессор в гараж

Извеняюсь что не совсем по теме, но есть вопрос: какое давление можно считать максимальным рабочим для пропановского баллона? Сколько атмосфер многократно и продолжительно выдержит без последствий?

Как сделать компрессор в гараж

там на шильде написано максимальное 25 атм.

Думаю- десятка для него — без проблем.

и не бойтесь вы так.
если устанет от циклических нагрузок- в худшем случае появится трещина и будет стравливать. но никогда не взорвется.

Как сделать компрессор в гараж

Голова эта скажу, — слабая. У моего такая. Сейчас еле до 7 дотягивает. Надо вскрывать. Уже не раз пожалел, что повелся на цену(3300грн в январе 2014г) надо было V образный Днепро-М брать.
Горшки в этой голове маленькие

Как сделать компрессор в гараж

а долго он был в эксплуатации, что теперь еле 7 очков качает?

Как сделать компрессор в гараж

нет. Единственное, что масло залитое в него поменял не сразу, спустя некоторое время. Зимой не эксплуатируется. «Устал» в процессе покраски задних дверей. Уже на смененом масле.
Там горшки маленькие. У него производительность слабая. Для подкачки- продувки подходит, а вот уже для покраски его мало. Да еще и качество изготовления головы видимо очень китайское.
Вскрытие покажет. В прошлую зиму так и не решился. В это лето красил низ левой стороны и правой двери.

Как сделать компрессор в гараж

Хорошо вышло.
Я сейчас похожее собираю, только баллон автомобильный (за 400 р) и головка с электромотором (300 р), ну и по мелочи еще ок. 1000 пока.
Только времени нет доделать…

Как сделать компрессор в гараж

Как сделать компрессор в гараж

avto-killer…
а что за подьемник подкатной?вживую таких не видел…
мне тоже интересно)))

Как сделать компрессор в гараж

Как сделать компрессор в гараж

спасибо.добавил в хотелки

Как сделать компрессор в гараж

а он однопоршневой? Чё-то мне кажется не будет в нем 500 литров…А так достойный труд. И не слушайте про бюджет, молоток что сам собрал!

Как сделать компрессор в гараж

Скорее всего — это производительность по всасыванию. На выходе там меньше. Сейчас почти все в рекламных целях так делают.

Как сделать компрессор в гараж

я курсе. Эх, со-7 бы заиметь. Продал блин свой лет 10-12 тому назад за 10 килорублей. Сейчас жалею сильно.

Как сделать компрессор в гараж

Лучше к-24. С запчастями проще.

Как сделать компрессор в гараж

а он однопоршневой? Чё-то мне кажется не будет в нем 500 литров…А так достойный труд. И не слушайте про бюджет, молоток что сам собрал!

глянул в каталоге запчастей- на чертеже вроде видно 2 поршня.

но я в общем удовлетворен.

Как сделать компрессор в гараж

про поршни я предположил, ни в коем случае не утверждаю

Как сделать компрессор в гараж

Круто! В избранное! Тоже буду старый компрессор под ресивер переделывать.

Как сделать компрессор в гараж

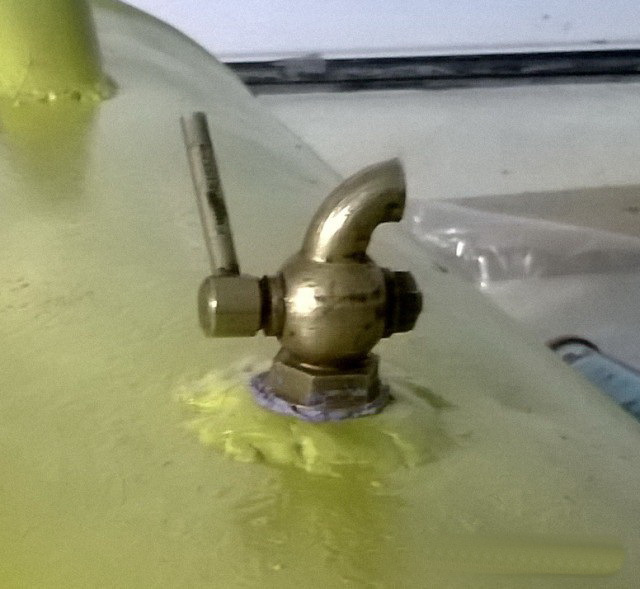

а сливную заглушку не забыл?

Как сделать компрессор в гараж

яж написал что вкрутил сливной крантик))

Как сделать компрессор в гараж

Как сделать компрессор в гараж

тоже скоро буду делать, присматриваюсь к советским мотоциклетным двигателям с объемом 0,6 л. Если я правильно считаю, то при 100% кпд на 3000 об это 0,6*3000 = 1800 литров. Такого кпд в самодельном компрессоре не достигнуть, но до 1000 литров в минуту точно можно добраться. И у меня сразу все оборудование заработает и плазморез, и пескоструй 🙂

Как сделать компрессор в гараж

Тоже сначала хотел сам собрать, но в итоге взял заводской. А всё потому что сварки нет, гаража нет и собирать его тоже не где. Потом может быть соберу если время будет.

Как сделать компрессор в гараж

желаю Вам чтоб все это у Вас появилось- и гараж и сварка и все остальное…
у меня долго ничего такого не было даже в мечтах…

Как сделать компрессор в гараж

На следующий год планирую начать гараж строить) А сварка, компрессор и так по мелочи уже есть, в этом году прикупил.

Как сделать компрессор в гараж

Тоже сначала хотел сам собрать, но в итоге взял заводской. А всё потому что сварки нет, гаража нет и собирать его тоже не где. Потом может быть соберу если время будет.

А зачем тебе если гаража нет?)

Как сделать компрессор в гараж

А колеса качать не надо что ли. Ну или вдруг продуть что-то надо. А в планах купить гайковерт, хороший помошник в ремонте

Как сделать компрессор в гараж

У меня когда гаража не было я вообще не барахлился т.к. хранить негде а в квартиру не притащищь. Был только шуруповерт и лобзик)

Как сделать компрессор в гараж

Ну в этом плане мне проще, у меня свой дом)) Не люблю я эти клетки…)))

Как сделать компрессор в гараж

Как сделать компрессор в гараж

а что за подьемник подкатной?вживую таких не видел

Как сделать компрессор в гараж

да есть такой.
сам не знал ранее.
искал себе обычный, но по обьявлению попался неисправный такой.
я его восстановил и оказалось неплохо, что его можно укатить в сторонку если он не нужен. Место оптимизирует.

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

наверное мы с Вами живем в паралельных мирах.
у вас стоит двадцать.
а вот ссылка:
www.v-p-k.ru/porshnevye-k…ory-fubag/b5200b-100-ct4/
44 867 рябчиков!

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

неплохо.
Но погуляв по реальным магазинам, на тот момент за эти деньги встретил только чтото на 300литров.

Как сделать компрессор в гараж

ну как искать
в итоге с 50 литров ресивов 🙂
зачем вам такой

Как сделать компрессор в гараж

я написал- гайковерт работает без проблем.
Но если потребуется больше литров- есть резьба для присоединения расширения обьема.

Как сделать компрессор в гараж

Как сделать компрессор в гараж

работал электрическим- слабоват…
а у меня пневмо двух типоразмеров- под полдюйма квадрат и один дюйм — можно крутить гайки колес грузовиков.

Как сделать компрессор в гараж

электрические бывают судовые — там гайки размером с блюдце 🙂
просто видимо у вас пробный бытовой 🙂

Как сделать компрессор в гараж

Как сделать компрессор в гараж

один на 100, другой на 50 л

Как сделать компрессор в гараж

это не проблема на 20 рябиков

Как сделать компрессор в гараж

про 5 р бонусом не согласен.
Мотор я приватизировал на работе.
купил только реле давления и обратный клапан.
остальное имел в наличии.

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Как сделать компрессор в гараж

пардон
на весь компрессор не хватило дерзости.

Как сделать компрессор в гараж

надо работать над этим :))))

Как сделать компрессор в гараж

уже более двух лет что-то подобное хочу соорудить, китайского на 30 л мало=)) круто вышло!

Как сделать компрессор в гараж

А шайба с резьбой не гайкой зовется?

Как сделать компрессор в гараж

Как сделать компрессор в гараж

Спасибо огромное! Сам мечтаю о таком же и именно на базе баллона от газа!

Как сделать компрессор в гараж

Как сделать компрессор в гараж

За рукастость респект, но если всё покупать по отдельности, то не много и сэкономишь.

Как сделать компрессор в гараж

если все покупать, то уйдешь в минус

Как сделать компрессор в гараж

За рукастость респект, но если всё покупать по отдельности, то не много и сэкономишь.

моей задачей было заполучить агрегат с минимальными личными затратами. Баллон от пропана можно отыскать совсем за дешево.
Электродвигатель конечно новый стоит около 5 косарей, но например на авито их много продают гораздо дешевле.
Разумеется, если покупать все новое в магазине, то выйдет так же.
Но тут сообщество самодельщиков, и скорей всего у каждого всегда есть чтото из железок, что можно применить.

Как сделать компрессор в гараж

Добрый вечер, как перенарезать резьбу на 3\4 по старой резьбе, просто мечиком, или ещё чего нибудь надо, т.е сам процесс можно описать, там ведь конус…

Как сделать компрессор в гараж

там ранее была конусная резьба W27,8х14/1″

Если нарезать метчиком 3\4 то как раз в самом низу она нарезается на полный размер. Выступающую часть лучше подрезать с баллона. Получится как раз резьба чуть утопленная.

Источник

Лада 2112 Кон$труктор › Бортжурнал › Самодельный компрессор для покраски

Как сделать компрессор в гараж

Всем привет!
Хочу вам рассказать как у меня получилось сделать бюджетный компрессор для покраски.
Заранее извиняюсь перед профессиональными малярами;))

Как сделать компрессор в гараж

В общем сподвинул меня на разработку данного девайса простенький краскопульт, купленный за недорого в китае

Как сделать компрессор в гараж

Сердцем, естественно, будет автомобильный компрессор. Они бывают разных типов и размеров, конкретно мой потребляет ток 14А при 12В и имеет производительность 34л/мин

Как сделать компрессор в гараж

Еще понадобились 2 соска для бескамерных шин

Как сделать компрессор в гараж

Пластиковая бутылка. На 5л для небольшого краскопульта в полне достаточно.

Как сделать компрессор в гараж

Шланг и хомуты. Я использовал масло-бензостойкий шланг в тряпичной оболочке т.к. другого просто не было.

Как сделать компрессор в гараж

И еще необходимо как-то автоматизировать процесс поддержания постоянного давления, я решил использовать для этих целей датчик давления масла от классики

Как сделать компрессор в гараж

Поехали…
Надо сделать три отверстия в пластике бутылки. Хорошо по диаметру подходит шляпка мебелльного болта. Нагреваем и плавим

Как сделать компрессор в гараж

Отверстие под датчик в крышке

Как сделать компрессор в гараж

И два отверстия в дне бутылки под соски.

Как сделать компрессор в гараж

Из одного соска выкручиваем золотник и оба вставляем в дно бутылки. Для лучшей герметичности можно использовать фум-ленту. Сосок с золотником используется для накачки воздуха, а без- для подключения краскопульта. Также необходимо сделать две прижимные пластины из пластика толщиной около 3-х миллиметров, нужны они для плотного прижатия сосков к бутылке

Как сделать компрессор в гараж

Вставляем датчик в крышку и паяем провода

Как сделать компрессор в гараж

Теперь самое интересное…
Датчик давления масла упрощенно работает так: возмущающее давление воздействует на мембрану, которая приводит в движение шток переменного резистора и на клеммах датчика изменяется сопротивление. По сути ему все равно что на него давит- масло, воздух и т.д.
Для моего краскопульта рабочее давление 2 атм.Экспериментальным путем узнал, что сопротивление меняется скачками по 5 Ом каждые 0,2 атм.
2,2 атм- 195Ом;
2,0 атм- 200Ом;
1,8 атм- 205Ом.

Получается нам надо контролировать сопротивление в очень узком пределе и обычным ключом на транзисторе с реле не обойтись.
Нужен компаратор с достаточно высокой чувствительностью. Выбор пал на «триггер Шмитта». Не буду вдаваться в подробности расчета, а приведу лишь получившуюся схему

Как сделать компрессор в гараж

Плату делать не стал, собрал на макетке

Как сделать компрессор в гараж

При расчетах видимо где-то немного ошибся и момент сробатывания получился на 207Ом, поэтому пришлось включить последовательно резистор на 15Ом. Вообще при желании можно сделать давление срабатывание регулируемым, но мне это не нужно.
Из подручных материалов собрал короб для удобства. С внешним видом не заморачивался- покрасил кистью в черный цвет чтобы защитить дерево. Крышку прикрутил на рояльную петлю, повесил стягивающие замки и сверху закрепил ручку для переноса

Как сделать компрессор в гараж

Питается это добро пока от компьютерного БП, а так уже собирается отдельный импульсный БП на ir2153.
Плату закрепил в корпусе, а питание вывел на болты м8х50. Компрессор прижимается резинками к корпусу чтобы не прыгал, при этом в течении 1 минуты он отсоединяется и достоется из корпуса.

Как сделать компрессор в гараж

На всякий случай добавил фильтр в шланг на краскопульт чтобы не попал мусор

Как сделать компрессор в гараж

Ну и так это все выглядит в варианте переноса.

Как сделать компрессор в гараж

Работой устройства очень доволен. Отключение происходит при 2,2 атм, даже при постоянно нажатом краскопульте давление не падает ниже 1,8 атм.
Уже покрасил пару пластмассок- очень понравилось.
Понятное дело что такими вещами машину не покрасишь (хотя возможно все), но всякие небольшие детальки вроде решеток, накладок и др.- без проблем!


Источник
