Как сделать компрессорный сигнал

После того как у знакомого видел услышал пневматический гудок на автомобиле, мне сразу же захотелось себе поставить. Когда он мне озвучил ценник в 35000(комплект + работа) я так мягко говоря удивился. Самый дешевый комплект который я смог найти на просторах интернета 15000, доставка из Китая ждать 25-50 дней. Не айс(

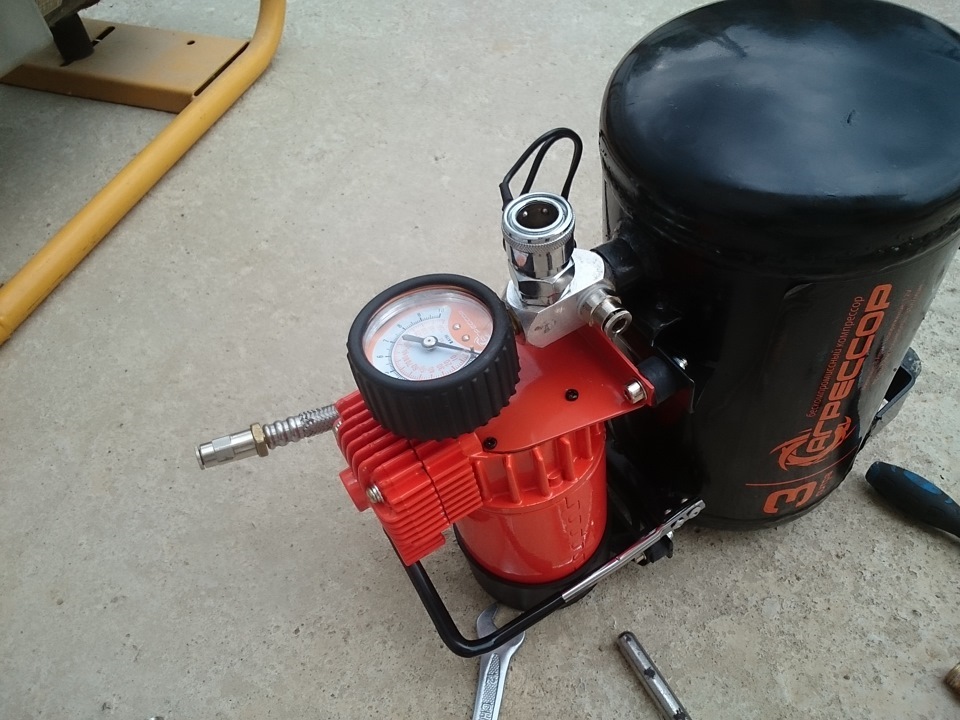

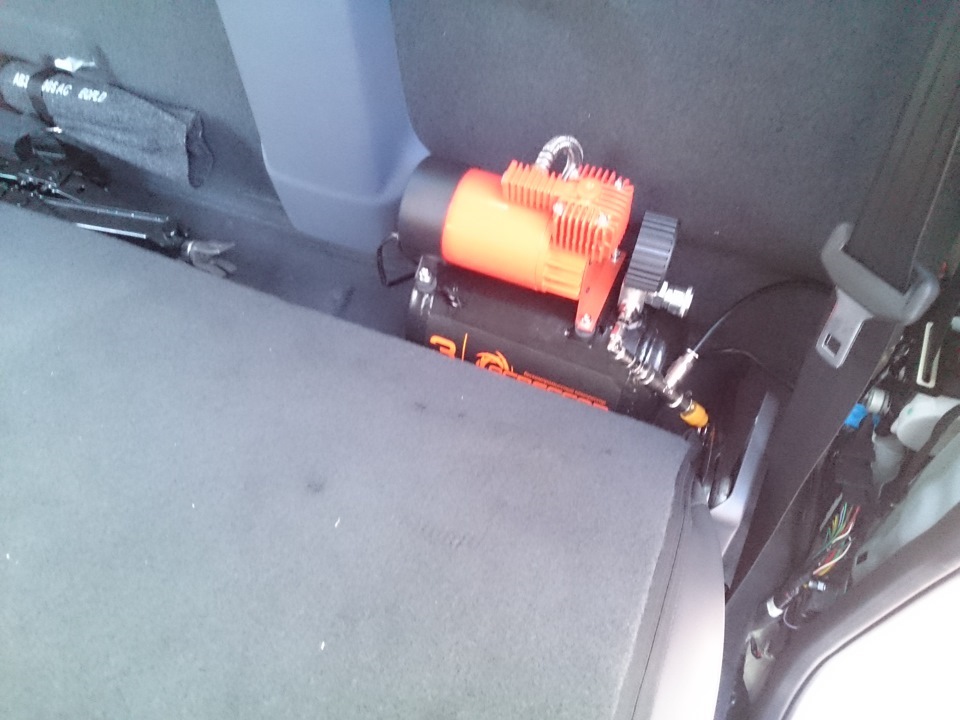

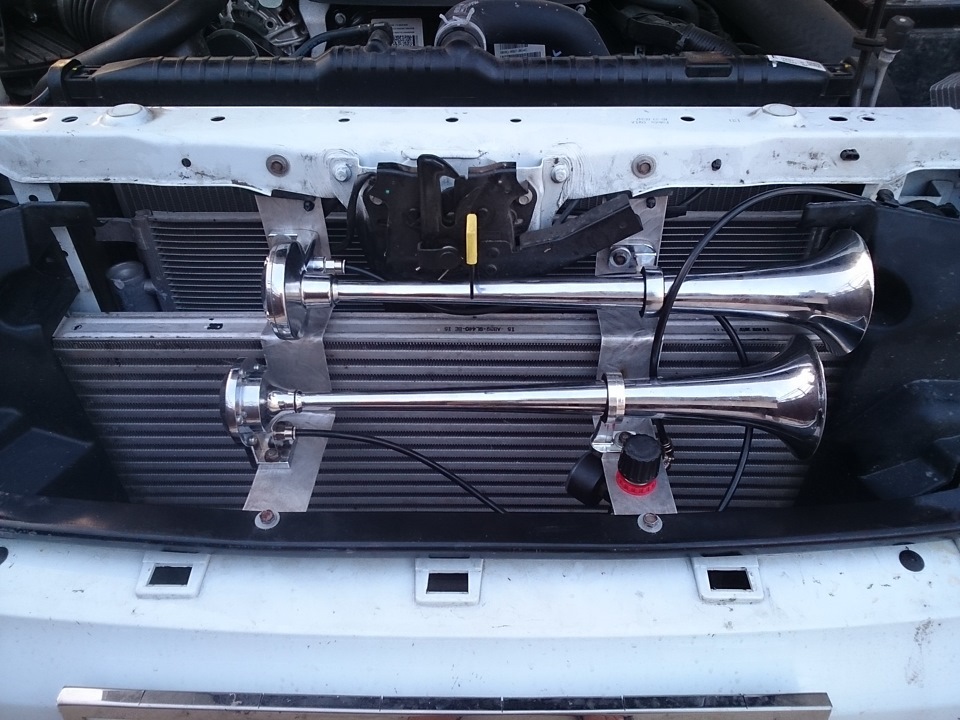

В итоге решил собрать сам, покапав в интернете собрал нужный мне комплект.

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

В итоге все добро обошлось мне в 5342 р.)) такой ценник мне куда больше нравится))

Комментарии 248

Как сделать компрессорный сигнал

Если не секрет, что в «Агрессоре» причина, или что то другое?

Как сделать компрессорный сигнал

Стал очень долго качать, походу моторчику кирдык

Как сделать компрессорный сигнал

в схеме подключения не использовались наверно реле и предохранитель?

Как сделать компрессорный сигнал

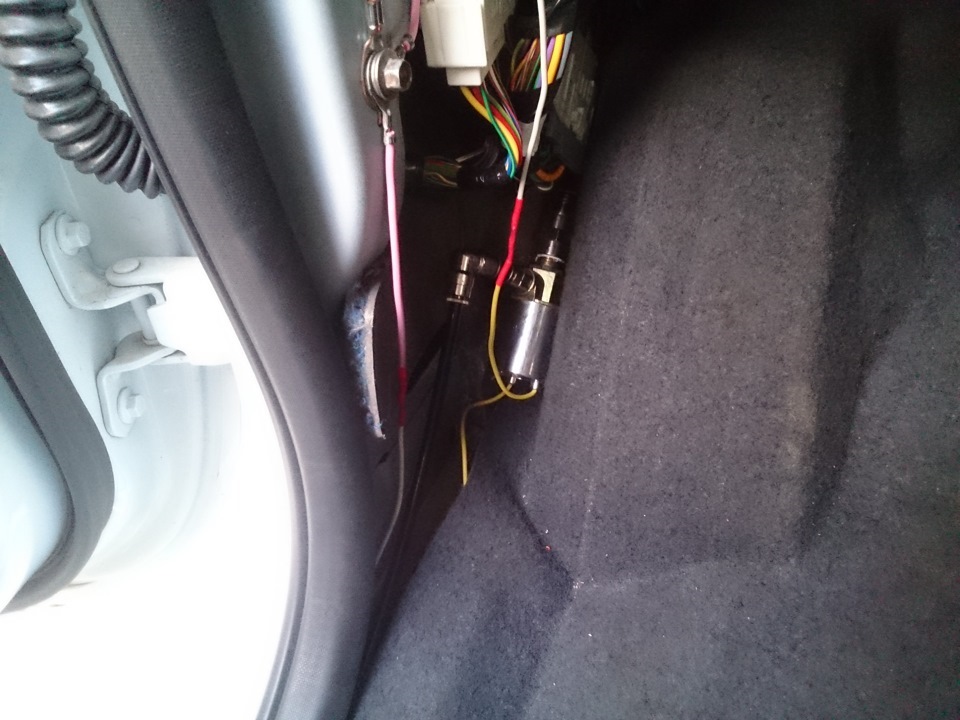

Временно запитал от заднего прикуривателя, а вообще в планах новый компрессор запитать через доп. блок предохранителей и реле.

Как сделать компрессорный сигнал

А у меня ресивер запаска. Качаю 5-6 атм

Как сделать компрессорный сигнал

не знаю у кого как но компрессор гавно! стоял такой!

Как сделать компрессорный сигнал

У меня ресивер из огнетушителя 5кг, 8атм давление, дудка одна, насос 2-х поршневой.

Как сделать компрессорный сигнал

У меня сейчас вместо ресивера запаска 🙂

Как сделать компрессорный сигнал

услышишь такой-на легковую не подумаешь, будешь грузовик искать))) Здорово)))

Как сделать компрессорный сигнал

Теперь настоящий паровоз

Как сделать компрессорный сигнал

хорошее дополнение, молодца))
как и написали раньше, на долго моторчика этого не хватит, не надежный он (хлипкий), делал пневму на таком же варианте только без регулятора давления, он мне ни к чему был, так вот через пару месяцев моторчик перестал набирать заветные 8Атм, купил беркут и переделал под этот ресивер, все в норме по сегодняшний день))
www.drive2.ru/r/kia/174126/logbook/?page=2#pager
www.drive2.ru/r/kia/174126/logbook/#pager

Как сделать компрессорный сигнал

ЧТО ЗА КОМПРЕССОР? ГДЕ ПОКУПАЛ И ПОЧЕМ?

Как сделать компрессорный сигнал

Агрессор, покупал на ozon.ru
Прочти предыдущий комент перед твоим.

Как сделать компрессорный сигнал

спасибо, сейчас вечером 2 страницы не осилю)

Как сделать компрессорный сигнал

Ненадо две страницы прочитай один комент который перед тобой написан.

Как сделать компрессорный сигнал

делал точно также))) только дудки были Hella, а компрессор точь-в-точь такой же. Одна беда. Сдох компрессор быстро, где-то за три месяца. На его коленвальчике из силумина сточился палец и шатунчик тоже сточился. Даже по гарантии не поменяли. Сказали, что это компрессор не для проф. использования. то есть гонять его каждый день нельзя, это лишь для того чтобы время от времени колёса подкачивать, не более того.
Но гудело знатно!)

Как сделать компрессорный сигнал

Чёт я уже расстраиваться начинаю, ты мне про компрессор уже не первый пишешь что сдох.

Как сделать компрессорный сигнал

в магазине прямо сказали. хочешь каждый день качать — покупай профессиональный. например вроде того, что для пневмоподвески ставят.
но есть выход. можешь, когда сдохнет, выточить из стали нормальной детальки. это должно решить проблему надолго. я тогда уже почти починил, но сменил машину и не вспоминал, а теперь в багажнике музыка, гудок уже не охота.
а пока наслаждайся) если хочешь наслаждаться подольше — сними крышечку кривошипного механизма и хотя бы смажь там хорошенько место, где шатун на пальце крутится, может и поможет продлить жизнь. А лучше, сразу обмерий, сделай чертёжик и неспешно ищи фрезеровщика. Пока изнашивается твой, тебе новый сделают)

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

клапанн какой управления точнее (((включения иотключения )))

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Витя не то это я имею введу когда воздуха мало как он включается в ручёную или автоматомтипо регулятор воздуха

Как сделать компрессорный сигнал

Давно подумываю…Буду девкам юбки задирать, когда а холостых подкачу втихаря))

Как сделать компрессорный сигнал

Сотри аккуратно, а то реакция может быть не предсказуема)))

Как сделать компрессорный сигнал

Источник

Пневматический звуковой сигнал на авто

Как сделать компрессорный сигнал

Материалы и инструменты, которые использовал автор:

Список материалов:
— электрический пневматический клапан на 12В ;
— электрический датчик давления (который управляет компрессором);
— аварийный клапан сброса лишнего давления;
— манометр;
— уголки и трубки для сантехники;
— фум-лента;
— автомобильный компрессор на 12В;
— два корпуса от огнетушителя;
— пневматический сигнал (горн);
— железные пластины;
— провода, хомуты, шланги и пр.

Процесс изготовления самоделки:

Шаг первый. Сборка ресивера
Первым делом изготовим ресивер, он будет накапливать воздух под определенным давлением для питания звукового сигнала. Автор использовал два корпуса от огнетушителя, так как одна емкость слишком маленьких размеров. Стравливаем газ, отворачиваем клапан и высыпаем порошок.

Далее вместо клапанов заворачиваем трубки и при помощи уголков соединяем два огнетушителя в единую емкость.

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Как сделать компрессорный сигнал

Шаг второй. Оборудование
На ресивер нужно установить необходимое оборудование, для установки манометра, датчика и аварийного клапана автор сделал «тройник» из корпуса клапана от огнетушителя. Просто сверлим нужное количество отверстий в медном корпусе и нарезаем резьбу. По манометру будет удобно настроить сигнал.

Электронный датчик нужен для того, чтобы включать и выключать компрессор в зависимости от давления в ресивере, на нем есть соответствующая регулировка.

На другом конце, на выходе ресивера устанавливает электрический пневматический клапан на 12В и кран. При включении из салона, клапан открывается и выпускает воздух из ресивера, который поступает в горн. Кран нужен для того, чтобы регулировать объем воздуха и как следствие громкость горна.

Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал

Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал

Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал

Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал

Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал
Как сделать компрессорный сигнал

Шаг четвертый. Испытания
Самоделка готова, можно испытывать. В качестве эксперимента автор установил сигнал на скутер. Запускаем устройство, компрессору понадобится некоторое время, чтобы закачать воздух в ресивер.

Ну а далее можно сигналить, самоделка получилась довольно интересной. Громкость звучания горна составила порядка 128 дБ, но мощности устройства хватит для того, чтобы смог работать и более громкий горн.

На этом проект можно считать успешно завершенным, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные идеи. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Воздушный сигнал 5,5 атмосфер

Доброго времени суток, читатель! Хочу поделиться своей идеей, которая долгое время воплощалась в жизнь. И вот, наконец-то, я добился желаемого результата… Спешу поделиться с вами результатами.

Не оставляя без внимания водителей маршрутных транспортных средств, которые являются любителями выехать из остановки без поворотника (за непропускание которых “штрафуют” работники ГАИ), я смастерил такое вот чудо, которое загоняет эти сами маршрутки обратно на остановку.

Было у меня в гараже 2 дудки оригинального китайского производства, 2 компрессора от которых через зиму благополучно умерли. Ну и валялся огнетушитель вменяемого размера (не слишком большой, но и не маленький). Ручка с огнетушителя была снята, дырка заварена, и приварено 2 трубки для входа воздуха с компрессора и выхода на дудки.

Как сделать компрессорный сигнал

Ах, ну да… Компрессор был заранее куплен на авторынке. Ничего особого, просто компрессор с “автостопом” на выбранном количестве атмосфер. (у меня пять с половиной стоит, более чем достаточно))

Как сделать компрессорный сигнал

В “первой” версии сигнала я поставил какой-то гидравлический клапан (хз что за чудо), но он не держал давление больше 3 атмосфер… Тоесть, если в баллоне 4-5-6 атм., то клапан пропускал воздух, пока оно не падало до 3 атм. Хреновенько было) вроде еле коснулся сигнала, а оно дудит и дудит)

Мозговал дальше, и понял, что можно поставить электроклапан от ГБО) Он держит именно воздух (а не жидкость), и легко справляется с давлением в 8 атм.

Как сделать компрессорный сигнал

Гудит круто скажу я вам! На пешеходах не пробую, понимаю, что это такое)))

Ну и общая схема: компрессор включается, закачивает воздух в баллон (огнетушитель), после которого стоит електроклапан, + и — которого подключен к плюсу сигнала и кузову соответственно… После клапана и между двумя дудками стоит обычный медный тройник, ну и воздух попадает в две дудки одновременно.

Как сделать компрессорный сигнал

Еще один плюс в том, что дудки разной длины, что создает эффект мощного резонанса, звук одной немного “басистее” другой)

Источник

Пневматические (воздушные) сигналы. Как сделать мощный сигнал

Как сделать компрессорный сигнал

1200р в местном авторынке
Сегодня будем делать апгрейд сигналов.

И так что для этого нужно:
Сам сигнал типа фаа фаа
Балон от использованного огнетушителя
И электронный клапан.
С первым пунктом можно справится легко, цена вопроса 1200-1800р в любом авторынке.
А с оставшими двумя немного сложнее.
И тут меня осенило, а что если вместо балона накопителя просто использовать второй насос. В любом случае насосы не самые мощные, прирост мощности будет, но не на 100% конечно, думаю в предалах 30% — 40% прирост мощности ждать стоит.
Сразу скажу, никаких тестов с записью звука через камеру либо телефон не будет! Замеры производить тоже не чем. Будет сугубо личное мнение, верить или нет это ваше право. В любом случае громкость звука через камеру передать не реально.
И так поехали.

Для апгрейда нам понадобится:
Сам сигнал типа фаа фаа
Дополнительный насос
Трубка тройник, чтоб врезаться.
Сигнал у нас уже есть, Осталось купить насос на местном авторынке и тройник в хозмаге.
Доп насос купил за 400, а медный тройник за 75р, почему медный, да просто такой попался, который подошёл по диаметру.

Прежде чем начнём, немного слов о доставке. Посылка пришла в чёрном простом пакете. Была замотана даже не в пупырку, а в тонкий поролон.

Как сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигнал

Как сделать компрессорный сигналКак сделать компрессорный сигнал

Забегая вперёд скажу: сама дудка пластиковая с хромированным напылением, имитация под метал, Даже больше скажу, все сигналы этой формы одинаковые, как будто их выпускают на одном заводе, хоть с Китая брать хоть, в местных магазинах.
Внутри коробки всё стандартно: дудка, насос, шланг и крепёжные болтыКак сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигнал

И так. Все куплено для апгрейда. Правда насос попался синий, ну ничего страшного, они одинаковые.Как сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигналИ тройникКак сделать компрессорный сигнал
Прикидываем как всё компоновать компактно.Как сделать компрессорный сигналКак сделать компрессорный сигнал
Да все стыки в дудке лучше обмазать герметиком перед окончательной сборкой, так как не вызывают доверия, можно использовать любой автомобильный герметик, так как мы используем его как клей, чтоб ничего не открутилось от вибрации. В любом случае хуже не будет, так как мы всё же хотим добавить доп.насос, а это дополнительная нагрузка.Как сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигнал
После полного высыхания герметика продолжаем сборку. Чтоб металл насосов не натёр дудку, да и вибрация самой дудки не плохая, я обмотал его поролоном с которым он пришёл и закрепил скотчем. Фото этого момента не сделал.
Полная сборка. Всё это хозяйство я закрепил пластиковыми стяжками, синей изоленты не было. Если серьёзно, то очень даже не плохо держится, да и в любом случае, можно быстро заменить стяжку на новую.Как сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигнал
Теперь можно устанавливать. Ставить будем на а/м Шевроле Нива. Закрепил одним болтом и 1ой толстой стяжкойКак сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигналКак сделать компрессорный сигнал
Я это устанавливал ещё зимой, держится отлично, при ремонте машины можно аккуратно демонтировать, чтоб не мешало.Публикую обзор только сейчас потому, что хотел показать вам мои старые сигналы, а чтоб их достать надо отгибать бампер, когда холодно может лопнуть пластик.

Видео как я еду и пугаю прохожих своим сигналом не будет, возраст уже не тот, да и вхлам тонировку давно запретили.
По итогу что могу сказать, громче стало примерно на 50% процентов, чисто моё субъективное мнение. Проблемы, что тебя не услышат однозначно нет! Можно было бы замерить потребление с одной и с двумя насосами. Если кому-то будет это очень интересно, пишите в комментариях, я замерю и добавлю в обзор.
Цена на товар сейчас завышенная, Желающим повторить, можно купить в любом магазине, даже в местном. Ну если у кого то есть поинты или купоны можно и через интернет.

Летом хочу сделать сигнал как у грузовиков, вместо компрессора эти либо автомобильный насос. Баллон от огнетушителя есть, осталось найти электро клапан. Думаю в авто магазине для грузовиков он будет.
На этом всё. Спасибо что дочитали до конца, всем удачных покупок в просторах интернета.
