ГАЗ Соболь 4Х4 › Бортжурнал › Консоль Газель NEXT в Соболь бизнес (Средняя крыша)

Как сделать консоль для газели

Существует готовое решение для установки радиостанций в верхнюю полку ГАЗели и Соболя. Наличие боковых карманов возможно и является плюсом конструкции, но данное решения меня не заинтересовало. Хотелось небольшую полку по середине, видел разные варианты для УАЗ Патриот, для соболя к сожалению в продаже не смог найти кроме полки для модели NEXT. Хотя попадался один обзор на готовое решение, как я понял самодельное с формой из пластика с ценником примерно 4500 р. Ссылку давать не буду, желающие сами смогут ее отыскать.
Консоль же NEXT в магазине стоит всего 270 р. Согласитесь разница очевидна.

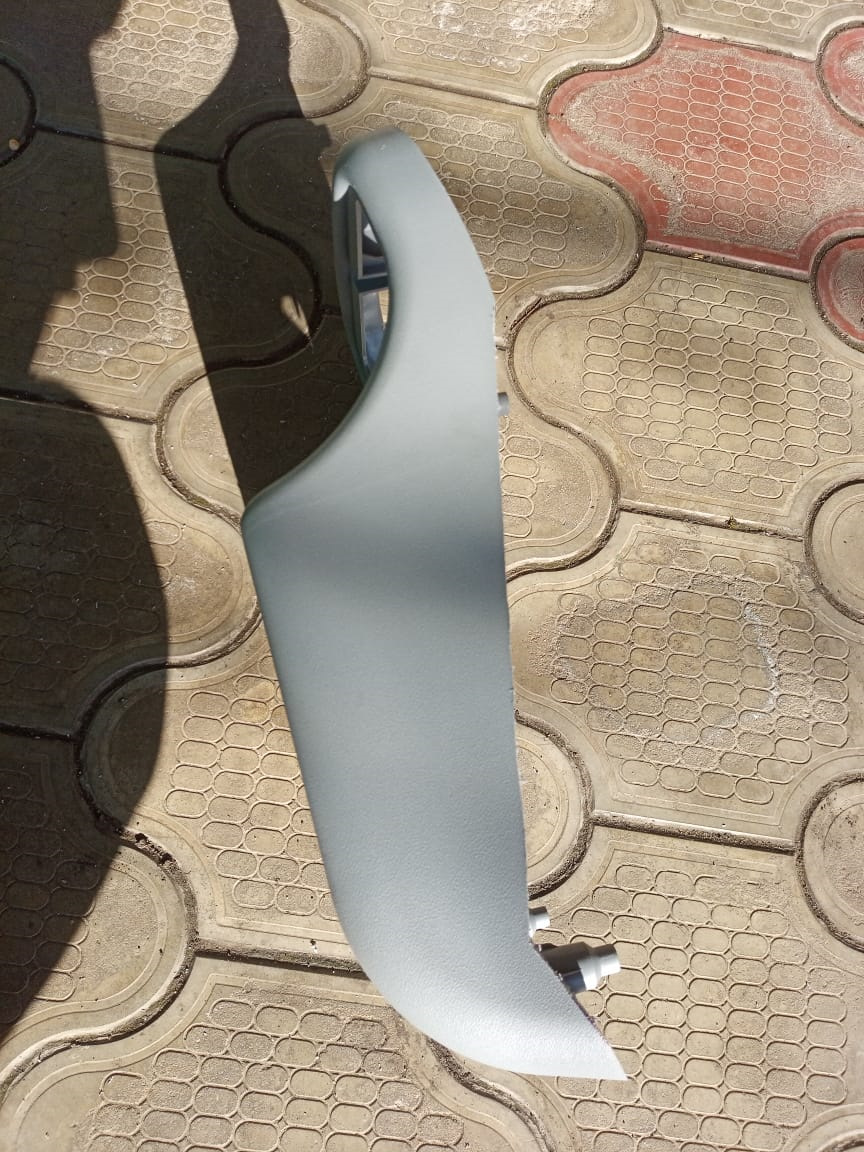

Вот она:

Как сделать консоль для газели

Как сделать консоль для газели

Как сделать консоль для газели

Тут на драйве есть примеры установки, но как оказалось в основном их ставят с небольшим подпилом на низкие крыши.
После примерки, стало ясно что место под плафон так просто не загнуть по форме и если даже много спилить всё равно ровно не встанет. Тем более потом в нее уже и рацию не поставить, т.к. места для установки не останется. Принял решение пилим минимум и часть добираем подручными средствами.

Как сделать консоль для газели

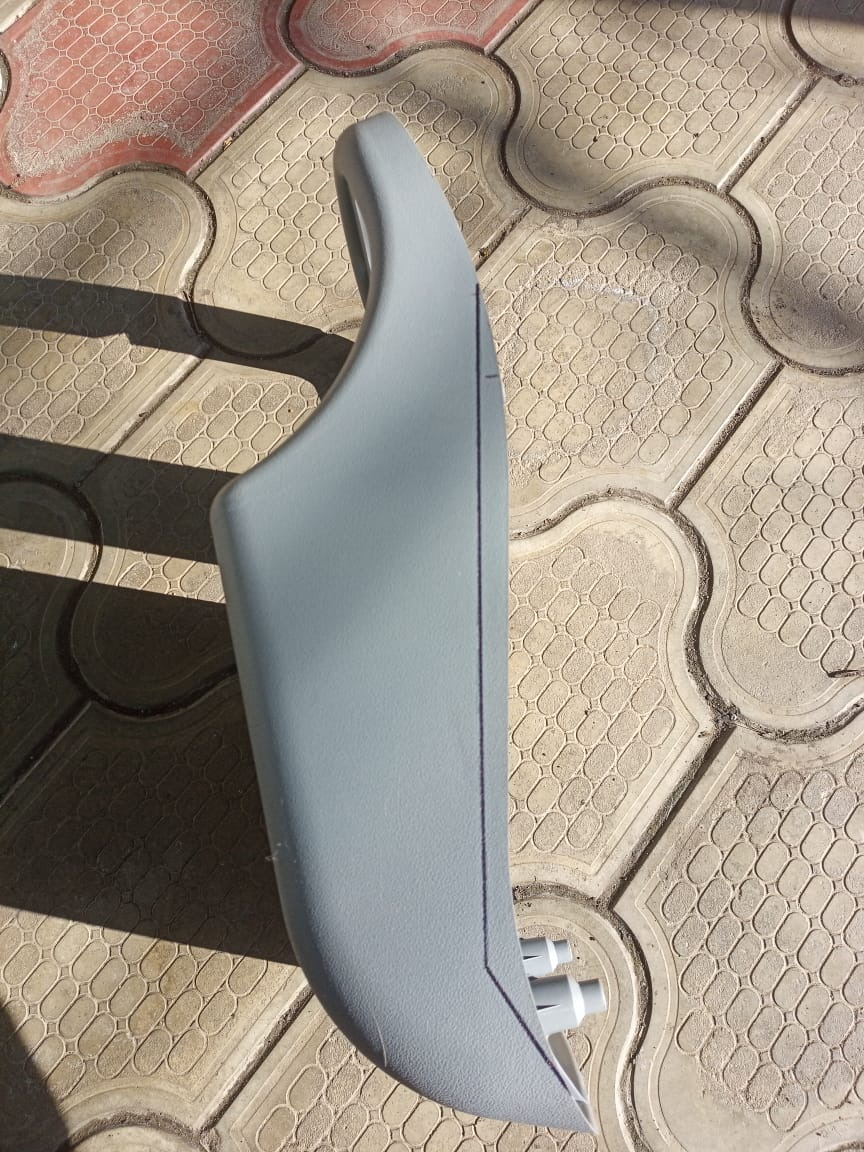

Путем долгих подгонок и изготовления лекала наметил первый срез:

Как сделать консоль для газели

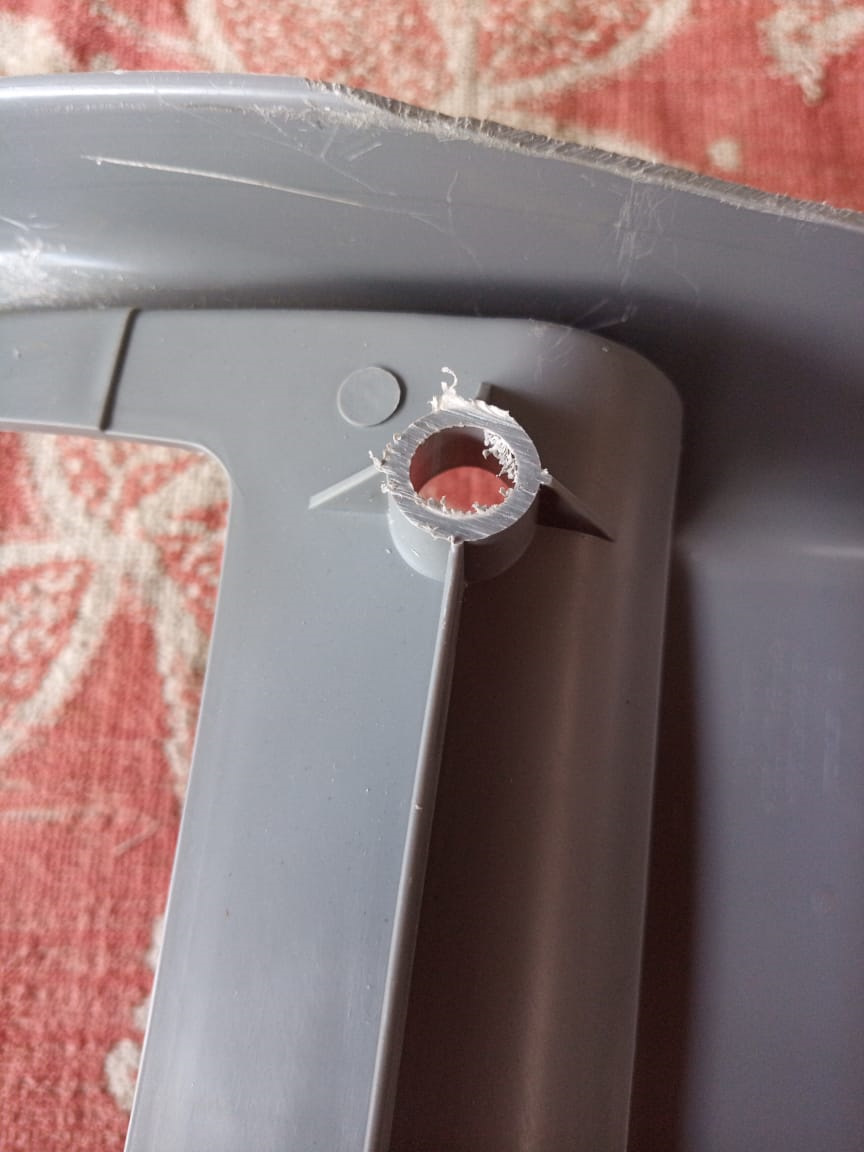

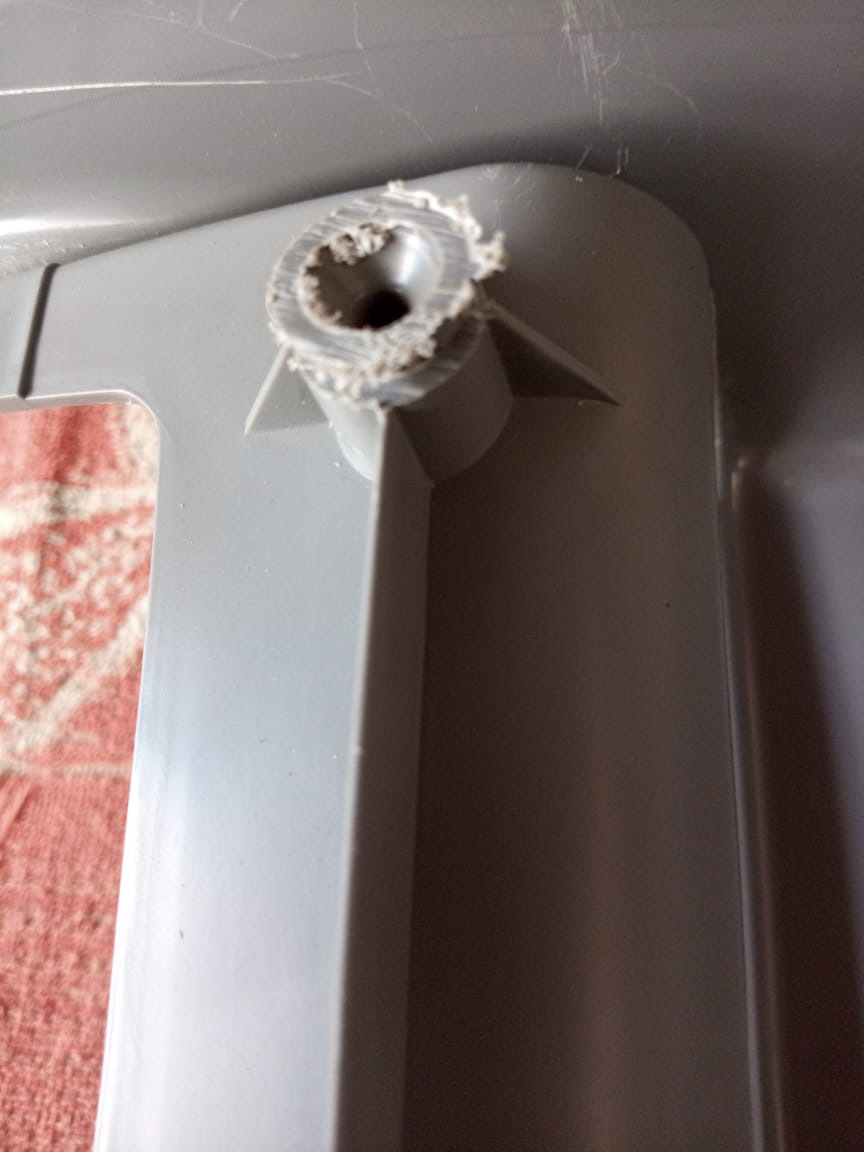

С обратной стороны такой же. Спилить пришлось и все держатели:

Как сделать консоль для газели

Как сделать консоль для газели

Примерил, облегает ровно.

Как сделать консоль для газели

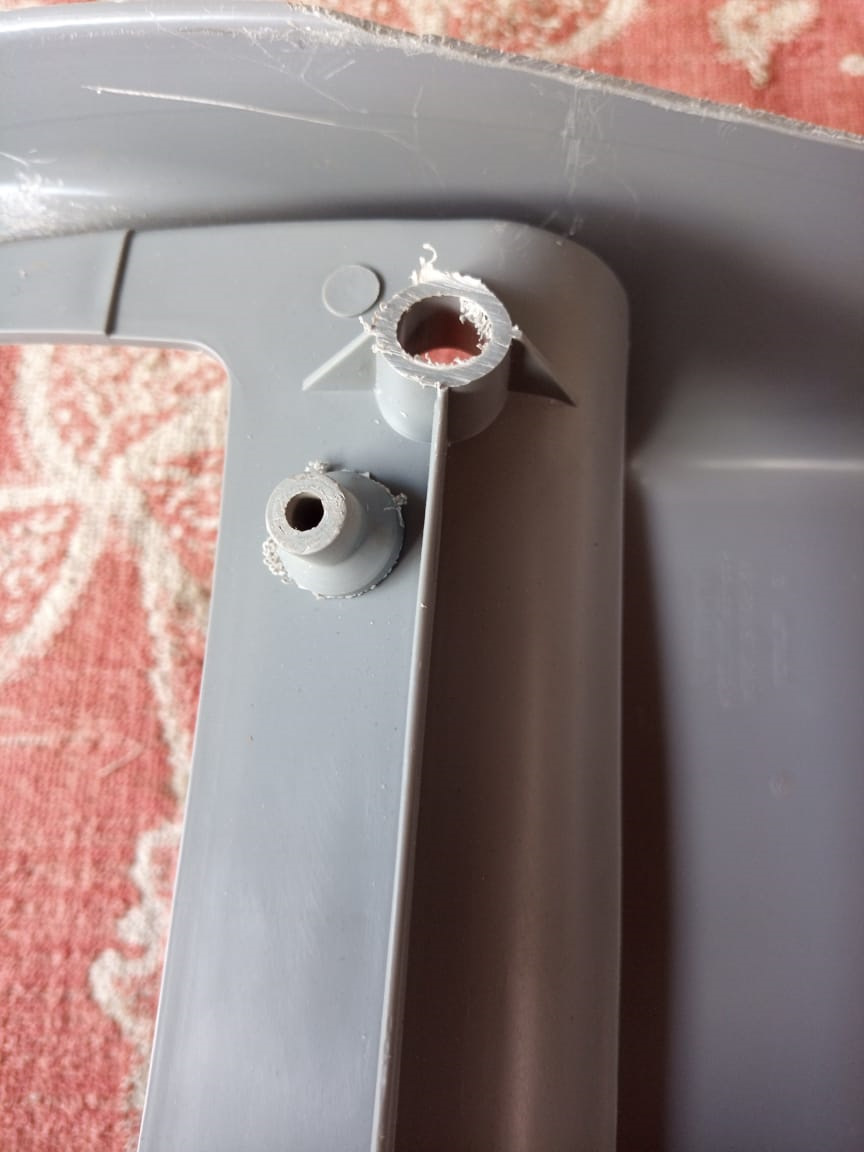

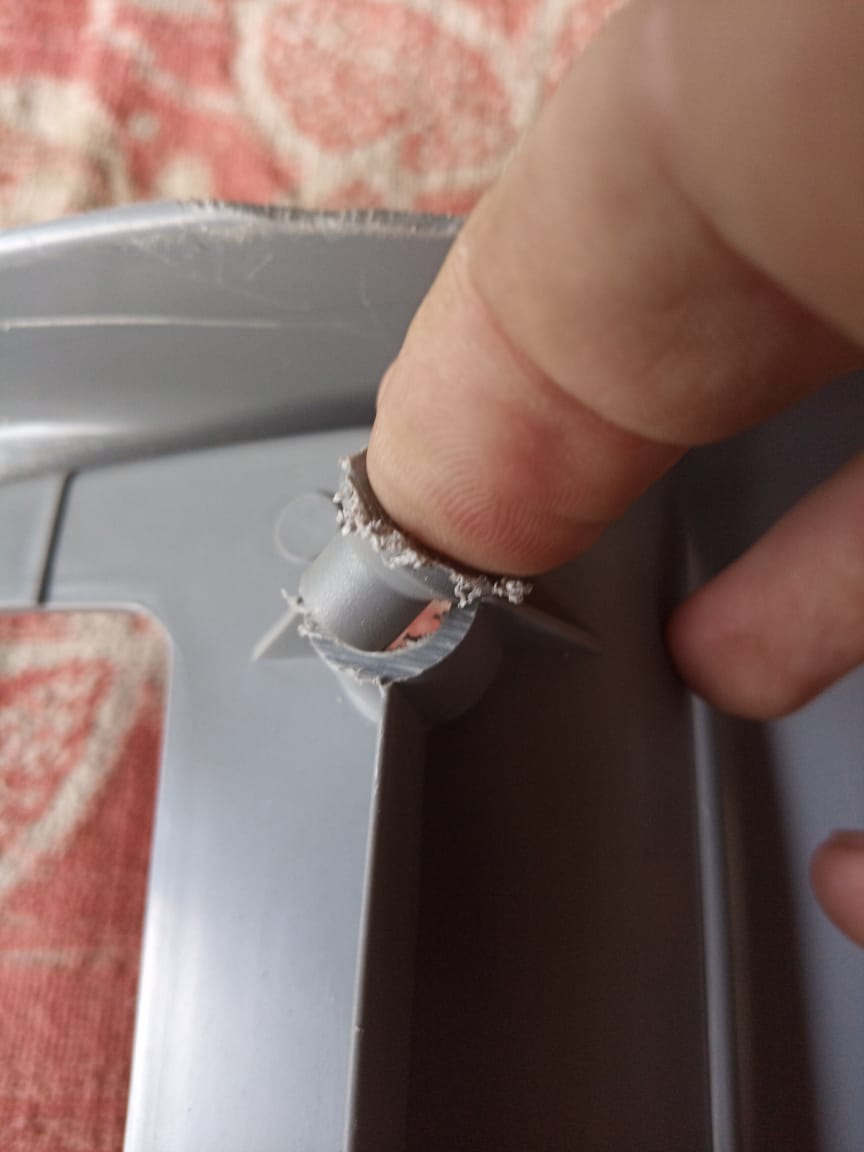

Далее изготавливаю новые крепления из тех же что срезал перевернув их обратной стороной, вставить с внешней стороны и запаять чтоб не выпали:

Как сделать консоль для газели

Как сделать консоль для газели

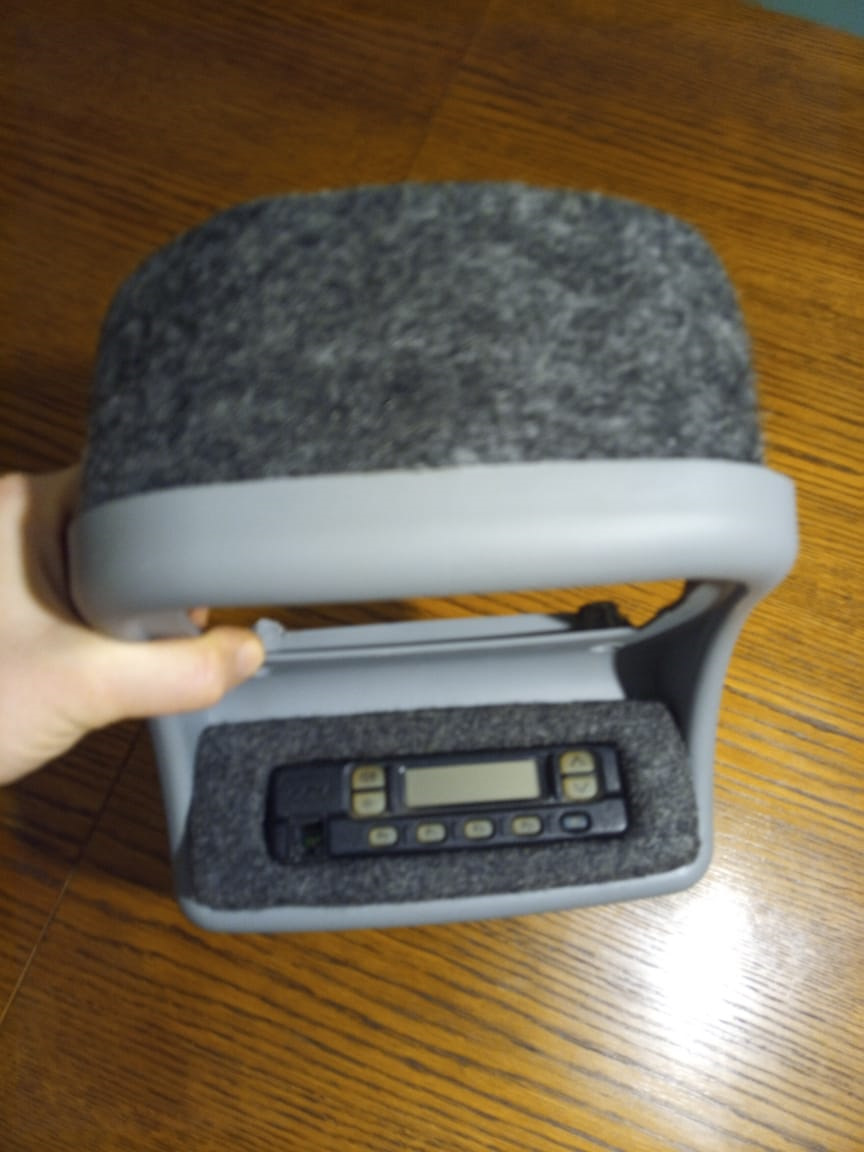

Добор сделал из алюминиевого листа путем подгона придал форму и обтянул карпетом. Вставил рацию в имеющийся карман, предварительно вырезав в нем отверстия для отвода тепла, динамика и подключения. Саму рацию с обратной стороны прикрутил на имеющиеся в рации резьбовые отверстия. Переднюю рамку для рации изготовил и также обклеил карпетом.

Как сделать консоль для газели

Для установки снял потолок и по заранее отмеченным местам прикрепил консоль. Также установил крепление для планшета от авто от телевизора филипс, для надежности прикрутил к ребру жесткости лобового усилителя. Само крепление планшета стандартное крепко держится за это крепление болтовым соединением.
Присоску убрал как не надежную.
