Привет, товарищи самоделкины и им сопутствующие!
Снова на работе появилось свободное время. Хорошей идеей, занять его чем-то полезным, может быть сборка нового индикатора напряжения, для работы с электрикой транспортных средств. У кого-то может возникнуть вопрос- как я раньше жил без него? Он был (индикатор) или контролька (кому как удобнее) но уехал на каком-то автобусе, после ремонта. Бывает, отвлекут и всё, считай, инструмент ушёл…

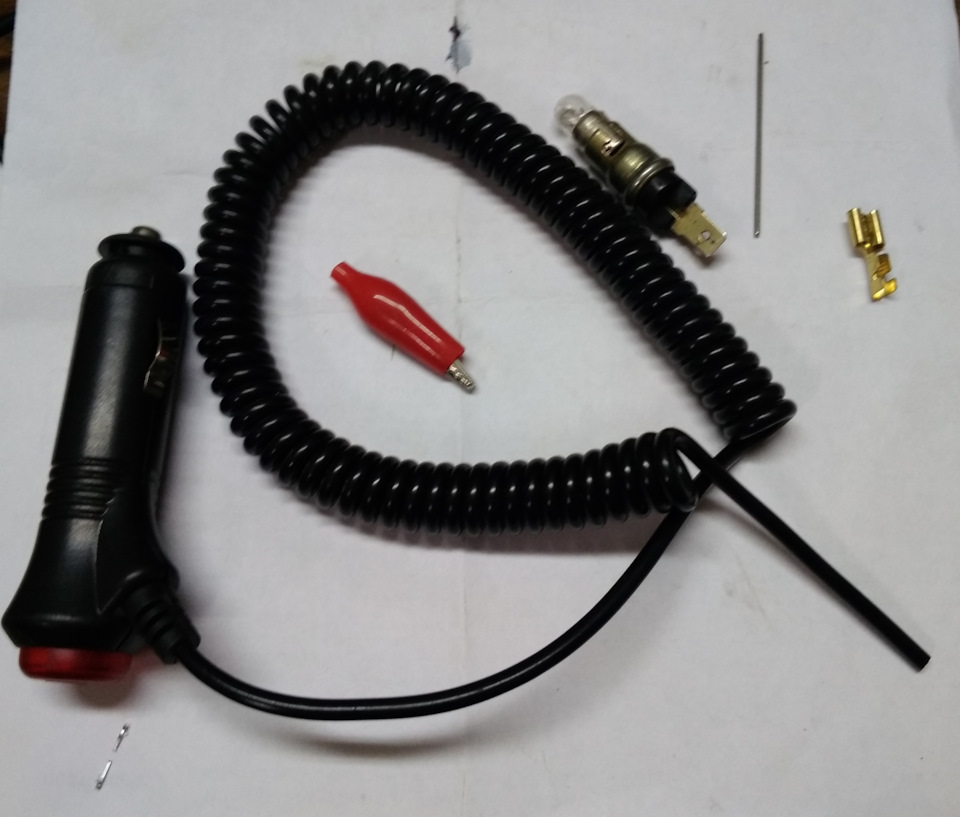

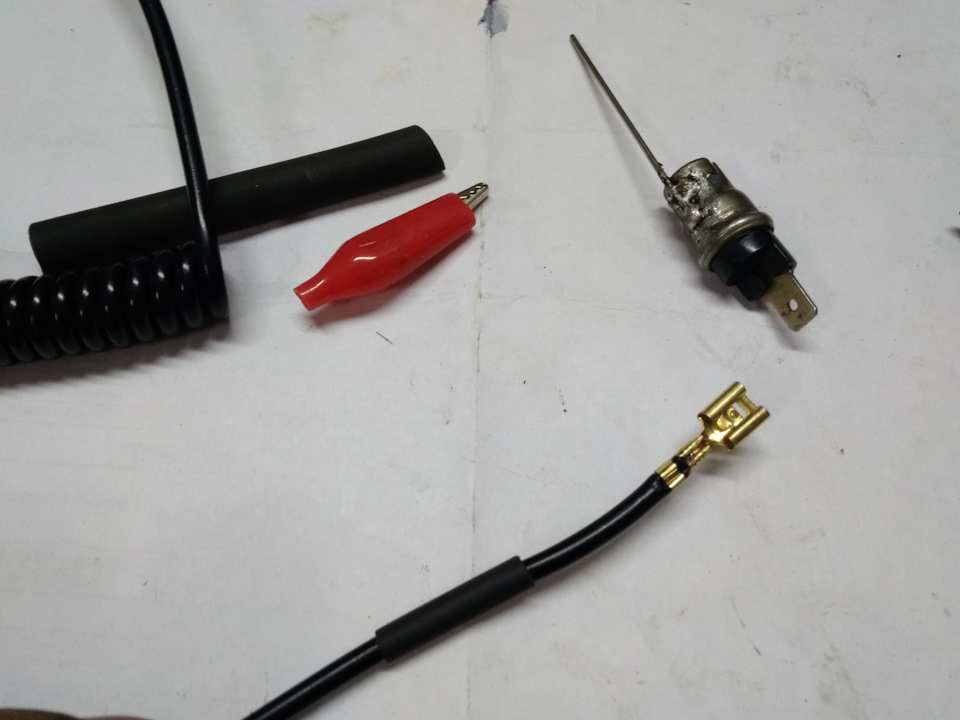

Извиняюсь за краткость изложения информации. С телефона не очень удобно делиться полезной информацией в письменном виде.
Спасибо за внимание.
Комментарии 45
Вооот, теперь всё стало на свои места и понял, зачем в гараже храню стаарую автозарядку (сименс?). Спасибо за визуализацию идеи! Сделаю третью — одна из маркера с диодом (сделана ещё для Жигулей лет 15 назад) вторая раритетная — отцовская. Зуммер ставить не буду (ИМХО лишнее, хотя…), вот только еще думаю лампочку или диод ставить…
Есть и мультиметр хороший, но это: просто и быстро раскинуть провод для определения есть\нет напряжение и подобраться можно практически в любой зюпер.
Нет цены людям которые своими руками делают инструмент, но я не так давно электрику контрольную с двумя индикаторами зелёный и красный покупал, звуковую, цена районе 165 рублей вроде!
Вы мне льстите😊 биполярную, как Вы покупали, я тоже собирал интереса ради. Подарил товарищу
Да нет) просто не так много людей в наше время остаётся кто что то может делать своими руками, тем более сообща с мозговой активностью!
Не всегда ж нам быть потребителями, надо что-то делать, что б мозги не атрофировались) сегодня лампочка с проводом, завтра ядрёный коллайдер😉
Все верно, жаль что молодому поколению это не вдолбить!
Сообщества › Электронные Поделки › Блог › Контролька автоэлектрика от идеи до устройства
Вот решил сделать себе контрольку- пробник для работы с автомобилями.
Сначала я определился с функциями которые мне нужны вот примерный список:
1. Вольтметр
2. Прозвонка
3. Светодиоды синий и красный
4. Зуммер
5. Фонарик
6. Генератор частоты
7. Резистивная нагрузка
8. Распознавание импульсных сигналов
9. Крепкий корпус
Сначала нарисовал схему. Я решил использовать не дорогие и доступные детали. Микроконтроллер самый доступный атмега8. Семисегментный индикатор. Несколько светодиодов, резисторов, и транзисторов. А также зуммер.
Далее я определился с корпусом. Это было самое сложное. Спроектировал корпус в солидворкс и распечатал на 3д принтере.
Лицевую и заднюю панели импортировал в корел и заказал у рекламщиков. Материал ПЭТ и УФ печать. Сделали быстро на следующий день.
Плату я нарисовал под размеры корпуса и заказал их в китае 10шт один соберу себе другие друзьям.
Далее самое интересное – написание прошивки для микроконтроллера. Это заняло самую большую часть времени. Самое интересное это режим энергосбережения. Если забыл выключить он «уснет» через 2 минуты. Если прикоснуться иглой к +12В он тут же проснется.
Точность измерения напряжения 1% чего мне вполне достаточно.
Ток потребления от батареек при включенном вольтметре 20мА. В режиме сна 20мкА. Средняя ёмкость таких батареек 100мА/ч соответственно должно хватить на 4-5 часов непрерывной работы. (это конечно в теории, на практике нужно проверять)
При положительном сигнале на игле – светится красный. При отрицательном – соответственно синий + звуковой сигнал.
Фото красного
Фото синего.
Что не получилось реализовать пока:
1.заряд по USB
2.измерение напряжения встроенной батареи
3.Аналоговый пробник без включения микроконтроллера
4. одна тактовая кнопка оказалась лишняя на плате.
5.частотомер- тахометр
6. измерение температуры
На этой версии платы больше ни каких функций делать не буду.
Сделаю доработанную версию позже.
Сообщества › Автоэлектрика › Блог › Контролька, пробник автоэлектрика
Вот решил сделать себе контрольку- пробник для работы с автомобилями.
Сначала я определился с функциями которые мне нужны вот примерный список:
1. Вольтметр
2. Прозвонка
3. Светодиоды синий и красный
4. Зуммер
5. Фонарик
6. Генератор частоты
7. Резистивная нагрузка
8. Распознавание импульсных сигналов
9. Крепкий корпус
Сначала нарисовал схему. Я решил использовать не дорогие и доступные детали. Микроконтроллер самый доступный атмега8. Семисегментный индикатор. Несколько светодиодов, резисторов, и транзисторов. А также зуммер.
Далее я определился с корпусом. Это было самое сложное. Спроектировал корпус в солидворкс и распечатал на 3д принтере.
Лицевую и заднюю панели импортировал в корел и заказал у рекламщиков. Материал ПЭТ и УФ печать. Сделали быстро на следующий день.
Плату я нарисовал под размеры корпуса и заказал их в китае 10шт один соберу себе другие друзьям.
Далее самое интересное – написание прошивки для микроконтроллера. Это заняло самую большую часть времени. Самое интересное это режим энергосбережения. Если забыл выключить он «уснет» через 2 минуты. Если прикоснуться иглой к +12В он тут же проснется.
Точность измерения напряжения 1% чего мне вполне достаточно.
Ток потребления от батареек при включенном вольтметре 20мА. В режиме сна 20мкА. Средняя ёмкость таких батареек 100мА/ч соответственно должно хватить на 4-5 часов непрерывной работы. (это конечно в теории, на практике нужно проверять)
При положительном сигнале на игле – светится красный. При отрицательном – соответственно синий + звуковой сигнал.
Что не получилось реализовать пока:
1.заряд по USB
2.измерение напряжения встроенной батареи
3.Аналоговый пробник без включения микроконтроллера
4. одна тактовая кнопка оказалась лишняя на плате.
5.частотомер- тахометр
6. измерение температуры
На этой версии платы больше ни каких функций делать не буду.
Сделаю доработанную версию позже.
Сообщества › Сделай Сам › Блог › Продвинутая Контролька Автоэлектрика Своими Руками
Подробная инструкция по тому, как сделать контрольку автоэлектрика своими руками — самоделка доступная каждому!
Как все уже знают, главный инструмент автоэлектрика — контролька. У меня их достаточно много, некоторые делал самостоятельно, некоторые покупал. В хозяйстве обязательно нужно иметь вариант контрольки с батарейкой. Она облегчает поиск нужных цепей; прозвонку; проверку наличия напряжения; целый провод или в обрыве. Сегодня я покажу, как сделать вариант с аккумулятором.
Для изготовления контрольки понадобятся следующие элементы:
Отсек на 2 пальчиковые батарейки, с выключателем, который будет выступать корпусом;
Крокодил, для массового контакта;
Иголка;
Кнопочка без фиксации, для включения нагрузки;
Лампочки на 12 В, две штуки;
Аккумулятор на 3.7 В;
Светодиоды, в моем случае белый и фиолетовый;
Резисторы, подбирал по яркости свечения светодиодов (1 кОм и 750 Ом) и громкости бузера (91 Ом);
Пьезопищалка на 3 В, со встроенным генератором;
Кусок провода для крокодила — около 2 м.
Приступаем к размещению элементов внутри корпуса. Для начала удалим из него лишние элементы, чтобы поместить необходимые. Просверливаю в корпусе отверстие и закрепляю в нем иглу. К игле припаял площадку, которая упирается в корпус, со второй стороны прикрутил винтиком с помощью контактной группы. Игла металлическая, поэтому ее необходимо залудить. Я использую для этого ортофосфорную кислоту. Под зуммер просверлил отверстия рядом с иглой, чтобы выходил звук. Рядом с зуммером будет находиться аккумулятор.
С тыльной стороны отсека просверлил отверстия под лампочки и светодиоды. Получилось не совсем ровно, но это не беда)
Теперь необходимо все наши компоненты спаять. Паять элементы контрольки будем по схеме.
Светодиоды размещаем параллельно и встречно.
Зуммер помогает дистанционно понять, что цепь замкнута.
Лампочки и кнопка нужны для того, чтобы на искомом проводе создать нагрузку. С их помощью мы можем определить силовой «плюс». Также они помогают найти провода управления центральным замком. Одна лампочка потребляет примерно 50 мА, а для отработки центрального замка нужно большее напряжение. Поэтому я был вынужден использовать 2 лампочки.
После того, как спаяли все элементы, необходимо залить их горячим клеем, чтобы ничего не болталось. Перед фиксацией обязательно проверяем работоспособность контрольки и закрывается ли крышка с компонентами внутри.
Единственный момент, что я оставил не залитым аккумулятор, чтобы в случае чего, его можно было поменять. Мое размещение элементов в корпусе — не панацея. Каждый может доработать месторасположение под себя. Делается контролька автоэлектрика своими руками достаточно просто, поэтому каждый сможет повторить процесс у себя дома!
Для вас трудился — автоэлектрик Сергей Зайцев!
