Как сделать коптер своими руками

Квадрокоптер своими руками

Мечта полета преследует каждого человека с детства. Редко у кого не было желания оторваться от земли и устремиться в небо. К сожалению, в природе люди не умеют летать. Им приходится применять для этого специализированные аппараты. Приблизиться к мечте поможет собранный квадрокоптер своими руками.

Человека он, конечно, не поднимет, но даст понять принципы пилотирования, на которых строится авиация, а также возможность управлять, пусть маленьким, но летательным аппаратом.

Сфера применения

Использовать quadrocopter можно и для серьезных целей. Оснащенный видеокамерой и передатчиком, он может передавать изображения с воздуха отслеживаемых объектов. К примеру, местонахождение голов скота на пастбище или состояние крыш и высоких памятников.

В его силах разведывать ледовые или сплавные заторы рек, передавать информацию о пробках и ситуации на дорогах. квадрокоптер используется и при лесных пожарах, давая обзор направления движения огня. В общем, везде, где есть необходимость получения панорамной картинки с высоты – он первый помощник. Включая сферы спасения жизни и поиска людей.

Из остальных очевидных методов применения дрона – переноска им по воздуху каких-либо грузов. Летательному аппарату не страшны плохие дороги или их полное отсутствие, а удаленное управление позволяет использовать его в любую погоду без риска для жизни пилота. Квадрокоптер с грузом

Есть и не очевидные способы применения квадрокоптеров. К примеру, в некоторых крупных торговых центрах летательные аппараты подобного типа производят замену ламп освещения под потолком. Захват выполняется в специальный держатель, после чего дрон вращается, выкручивая светильник, и транспортирует его на землю. В него устанавливают целую лампу, которая перемещается вместе с аппаратом по воздуху обратно и вкручивается. В результате – нет риска для персонала, а работа выполнена.

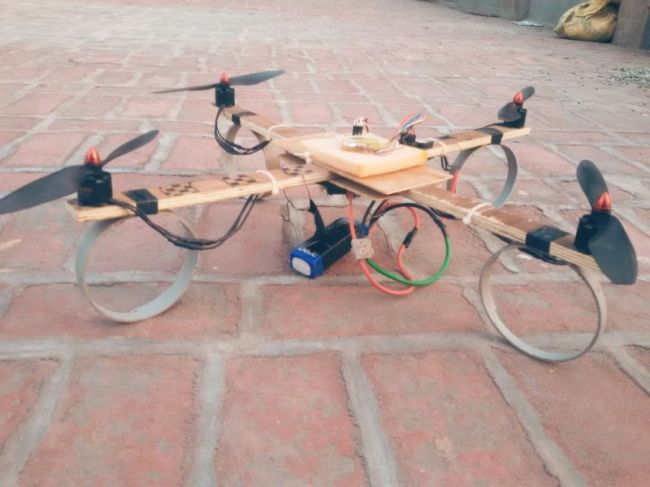

Самодельный квадрокоптер

Можно, конечно, купить дрон в сборе, но это не так интересно, как создать его своими руками, пусть уже и из готовых комплектующих, поставляемых наборами от производителя. К тому же, далеко не каждая готовая сборка будет соответствовать нуждам покупателя.

Самый захватывающий вариант получения квадрокоптера – индивидуальный расчет конфигурации и подборка соответствующих ему комплектующих, с монтажом всего этого в одну конструкцию. Приобрести же необходимые элементы можно, к примеру, на торговой площадке E-Bay или AliExpress, сделав заказ через интернет. Использование дронов на законных основаниях

Один из нюансов, учитываемый при изготовлении самодельного квадрокоптера, – ограничения, введенные законодательно на сверхлегкие летательные аппараты. К которым относятся и дроны.

В сущности, они касаются только документальной регистрации квадрокоптеров весом свыше 250 грамм. Если аппарат имеет большую массу, но меньшую 30 килограмм, то ему требуются разрешительные бумаги от Федерального агентства воздушного транспорта. Получить их можно и по почте, отправив фотографию беспилотного летательного аппарата и его характеристики в Росавиацию.

Какие есть варианты?

Итак, рассмотрим все возможные варианты приобретения или самостоятельного изготовления маленького летательного аппарата, годного как в качестве игрушки, так и для выполнения вполне серьезных задач. Квадрокоптер в полете

Ready to fly (готовый к полету)

Под определение попадают все квадрокоптеры, продаваемые в собранном состоянии. После покупки, для их использования достаточно подать питание на узлы аппарата и пульт радиоуправления. Самый простой способ приобщения к пилотированию.

Almost Ready to Fly (почти готовый к полету)

Товарная номенклатура подобных моделей весьма велика. Производитель может представлять как все необходимые детали в наборе, так и только некоторые части дрона. К примеру, раму или контроллер работы двигателей. Сборка и покупка недостающих полностью осуществляется силами владельца такого комплекта.

Приобретение подобного квадрокоптера рекомендуется начинающим пользователям. Он позволит ввести человека в основы создания летательного аппарата, при этом достаточно прост в сборке. Один из вариантов комплектов сборки

Полная сборка с нуля

Один из самых интересных вариантов, с относительно низкими затратами труда и времени. При выборе компонентов летательного аппарата производят расчеты в зависимости от желаемых характеристик и доступной номенклатуры в продаже.

Имеется в виду, к примеру, что для большого квадрокоптера нужны и габаритные, а также мощные запчасти. Их характеристики непосредственно зависят от планируемого веса дрона. Чем крупнее рама – тем больше масса аппарата, а значит, он должен быть оснащен более высоко оборотистыми двигателями, крупными пропеллерами, а также соответствующей системой питания всей силовой и обычной электроники на борту.

Важной деталью служит и выбор контроллера, который управляет всем этим хозяйством. Он задает скорость вращения винтов, не допуская перекосы аппарата во время полета. К его функциям относится и управление движением дрона, в зависимости от команд оператора на земле. Один из видов полетных контроллеров

Не лишним будет контроль характеристик передатчика пульта и устанавливаемого приемника в аппарат. Чем они мощнее, тем на большем расстоянии можно управлять квадрокоптером.

Ну и в конце, навесное оборудование. Без него дрон – не более чем летающая игрушка. А вот смонтировав на его раму камеру с передатчиком, можно найти квадрокоптеру более практичное применение.

Опять же, важна дальность беспроводного функционирования подвеса, его потребляемая мощность (а значит и запас хода батарей всего аппарата). Управляемая камера, с настраиваемым увеличением и яркостью, также даст свой плюс к использованию дрона.

Самодельный дрон из подручных материалов

Как собрать квадрокоптер своими руками: инструкция для начинающих

Чтобы упростить покупку первого квадрокоптера, но дать основы его создания, стоит брать комплекты дронов, в которые уже включены все необходимые детали аппарата. Их прочность, мощность и возможности уже выбраны согласно строению и весу итогового БПЛА.

Подбор материалов и комплектующих

Готовые комплекты, с элементами, подобранными производителем, рассчитаны на определенные характеристики аппарата. Среди них – максимальная дальность полета и нахождения от оператора, потолок высоты и скорости. Обязательно указывается полезный вес нагрузки – грузоподъемность дрона.

Ориентируясь по ним, и производят выбор комплекта.

Детали с Али экспресса

Один из бюджетных вариантов, представленный на Aliexpress для самостоятельной сборки, без ухудшения функциональности квадрокоптера – Flysky i6 F450. Его цена находится в районе 12086 рублей.

В наборе находятся все компоненты, позволяющие создать собственного дрона, кроме аккумулятора и навесного оборудования – камеры, хотя ее крепление предусмотрено конструкцией рамы устройства. Что идет в комплекте

Источник

Как сделать квадрокоптер своими руками. Краткое руководство.

Первый квадрокоптер, как известно, появился в 2006 году. Собрали дрон германские разработчики Бускер и Бусс, причем сделали это сами. И началось: многие инженеры по всему миру загорелись идеей создания собственных моделей квадрокоптера. Есть такие умельцы и сегодня. Хотите собрать свой квадрокоптер и вы. А иначе стали бы читать сейчас этот материал?

С чего же начать чтоб сделать квадрокоптер своими руками?

1. Рама. Ее можно сделать без особого труда из пластиковых труб небольшого диаметра, используемых в прокладывании канализационных и иных коммуникаций. Можно изготовить раму из куска фанеры. Понадобится квадрат 110 на 110 мм. Кроме того, потребуется алюминиевый профиль (квадратный). Лучи (длиной по 495 мм) прикрепляются винтами по обеим диагоналям получившегося квадрата. Возможна покупка готовой рамы (рис. снизу).\

Из алюминия невысокого профиля можно сделать посадочные «лыжи» коптера. Из него же можно соорудить держатель для аккумулятора.

2. Далее потребуются аппаратура, допустим Turnigy 9XR, управляющая плата и аккумулятор для аппаратуры. Плюсом к тому необходимо приобрести силовой Li — Po аккумулятор (для самого квадрокоптера), пропеллеры, устройство для подзарядки аккумуляторов.

3. Первым делом устанавливается управляющая плата – в центральную часть платформы из получившегося куска фанеры или карбона. Делается это в пазы, непосредственно просверленные в алюминиевой основе через фанеру.

4. Рядом с платой устанавливается приемник (можете сделать это при помощи суперклея). Далее сверлятся отверстия для крепления двигателя. При этом нужно учитывать, чтобы расстояние от края до оси во всех четырех случаях было равным.

5. Затем необходимо сделать «паука» из проводов – от регуляторов скорости. Проводку требуется соединить параллельно с помощью соответствующих переходников. Разъемы при этом можно использовать в том месте, в котором подключается аккумулятор к «пауку».

6. Все требуется спаять, сделать термоусадку, подключить провода (сигнальные). Для начинающих это будет большой проблемой.

7. Можно тестировать получившийся квадрокоптер.
Умельцы, которым уже доводилось успешно собирать квадрокоптеры, советуют не экономить на комплектующих. Особенно важным это замечание является сейчас, когда на рынке представлено немало различных микроприборов, в том числе контроллеров и датчиков. Каждый может использоваться при собственноручном производстве дрона, но не каждый может оправдать ожидания разработчика.

Самый простой вариант – приобрести готовую плату с уже установленными датчиками (гироскопом, акселерометром, барометром, магнитометром).

Для чего они нужны?

Гироскоп необходим для контроля углового ускорения, акселерометр замеряет гравитацию, барометр отвечает за набранную высоту, а магнитометр – за направление движения. Сегодня на рынке представлены платы, в которых есть также и GPS-принимающие.

Советы

Перед сборкой квадрокоптера своими руками советуем ознакомиться с советами профессионалов (тех, кто не раз делал дроны сам), ведь для начинающих это будет не так уж и просто:

Будем благодарны Вам, если поделитесь с друзьями:

Вас приветствует команда mykvadrocopter.ru! Наше хобби — дроны. Здесь мы описываем их модели, характеристики, делимся новостями и выкладываем инструкции по применению. Вступайте в наше сообщество любителей дронов в Контакте.

Опубликовано 28 Мар 2017 17:55 © Всё о квадрокоптерах

Источник

Собираем самодельный квадрокоптер

Сделать самодельный квадрокоптер своими руками не сложно. Это гораздо проще, чем, к примеру, сделать самодельную авиамодель или радиоуправляемый вертолет.

Рама Hobbyking X525 V3

Материалы:
Ноги и центр. часть: текстолит
Лучи: алюминий

Преимущество готовой рамы над самодельными в том, что все уже подготовлено для установки электроники и не надо искать материалы для изготовления.
Впрочем, раму для самодельного квадрокоптера можно сделать своими руками из практически любых материалов.

Вот, к примеру, квадрик изготовленный из линеек и пеноплекса (пенопластовый утеплитель).

А этот самодельный квадрокоптер сделан из пластиковых труб для водопровода.

Причем, такие самодельные квадрокоптеры летают ничуть не хуже заводских!

Давайте посмотрим, какую плату можно поставить на квадрокоптер сделанный своими руками.

HobbyKing KK

MultiWii Lite V1.0

MultiWii 328P

ITG3205 Трехосевой гироскоп
BMA180 Акселерометр
BMP085 Барометр
HMC5883L Магнетометр

Такое сочетание датчиков позволяет не только полностью автономно контролировать квадрокоптер, но и управлять гироподвесом камеры держа ее параллельно горизонту при любых эволюциях самодельного квадрокоптера.

Регуляторы оборотов для квадрокоптеров и мультироторных летательных аппаратов

Для самодельного квадрокоптера размерами 450-600 мм подойдет следующие регуляторы:

Turnigy Multistar 30 A

Turnigy Multistar 20 A

Для 450-500 мм квадрокоптера берем 20 амперные регуляторы, а для 500-600 на 30А.
Впрочем, если поставить регулятор на 30А вместо 20ти амперного, то он просто будет меньше греться. Токопотребление задают моторы.

Двигатели для самодельного квадрокоптера

Turnigy Aerodrive SK3 2822-1275

Под регулятор на 20 А.

NTM Prop Drive Series 28-30S

Под регулятор на 30 А.

Turnigy Multistar 2216-800Kv

Под регулятор на 30 А.

Похожие статьи:

Фактически можно ставить любой полетный контроллер.
На сегодняшний день наиболее хорошо отзываются о Naza.
Для автовозврата квадрокоптера при потере связи нужна плата с поддержкой модуля GPS и сам модуль.

Та же Наза фактически «летает из коробки», за что ее и любят, не смотря на более высокую цену.

Добрый день!
КвадроЛетчик, хочу сам собрать квадрокоптер, но есть жесткие требования к нему:
Должен получиться достаточно мощный квадрокоптер, который не сносит ветер, с дальностью управления около 1 км, с GPS и можно будет использовать камеру с высоким качеством съемки.

Готовые стоят космически дорого. Хочу сам собрать из комплектующих.
Вы можете мне посоветовать, как мне нужны запчасти: рама, моторчики, «мозги», аккумулятор и т.д.

Заранее спасибо!
el_moby@mail.ru

Все разговоры о регуляторах, почему и как, а так же подбор электроники предлагаю вести только в коптероном форуме. Тут такие сообщения будут удаляться.

А если использовать APM 2.6? Насколько сложно будет его настроить? Стоит ли его брать?

Можно, но лучше обратиться к тем, кто это делает на проф. основе. Так как потребуется доступ к ЧПУ станку или 3Д принтеру.
Современные GPS/ГЛОНАСС приемники вполне позволяют получить зависание в одной точке.
Для компенсации порывов ветра необходим 3Д подвес.

Под конфигурацию побираются моторы, регуляторы, аккумуляторы, выбирается полетный контроллер (минимальные настройки или максимальный ручной тюнинг настроек), делаются чертежи и по ним приступают к изготовлению деталей и сборке.

Встал вопрос создания 3D модели участка местности с сеткой точек 1м х 1м. Участок 223 Га с перепадами высот по гугл карте от +40 до +140 (холмы). Так как проект не коммерческий, то хочу обойтись своими силами и собрать свой коптер.

Подскажите пожалуйста на какие модели деталей (желательно не шипко дорогие) нужно обратить внимание?
По функциям дрона хотелось бы иметь:
1. Авто взлет
2. Авто посадка
3. Возврат по низкому заряду батареи или нештатной ситуации.
4. Программируемость маршрута и высоты полета (т.е. возможность задания сетки точек для облета до полета.)
5. Камера 4К (или возможность нести на себе аналог Гоупро или Wifi IP камера)
6. Авто Облет препятствий.
7. Дальность 3-5км с обратной связью (в процессе полета видеть что он там снимает и писать на внешний источник поток видео с дрона)
8. Время в полете от 30 минут
9. GPS
10. Возможность записи высот по точкам облета. (высоты над ур. моря точки на земле)

И еще есть пылесосы которые умеют парковаться на базу и заряжаться.
Вопрос. А квадрокоптеры есть такие, которые умеют самостоятельно парковаться на базу для подзарядки??
(это чисто моя фантазия. На стройке для хозяина удобная фишка. Прям с компа стартовать дрон и смотреть за стройкой. или автоматизация охраны, сработал датчик движения и двон стартовал посмотреть и записать что там шевелится. )

Источник

Мастерим квадрокоптер своими руками

Желание подняться в небо, наверное, никогда не покидало человека. В этой инструкции мы сделаем шаг навстречу мечте и сделаем своими руками квадрокоптер.

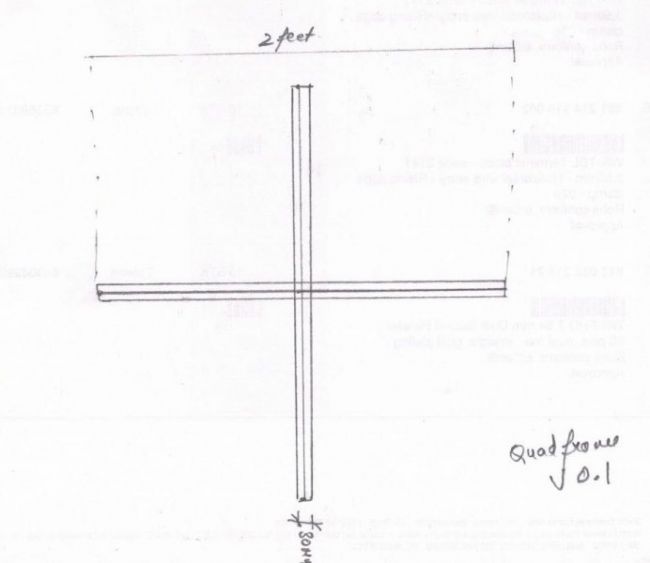

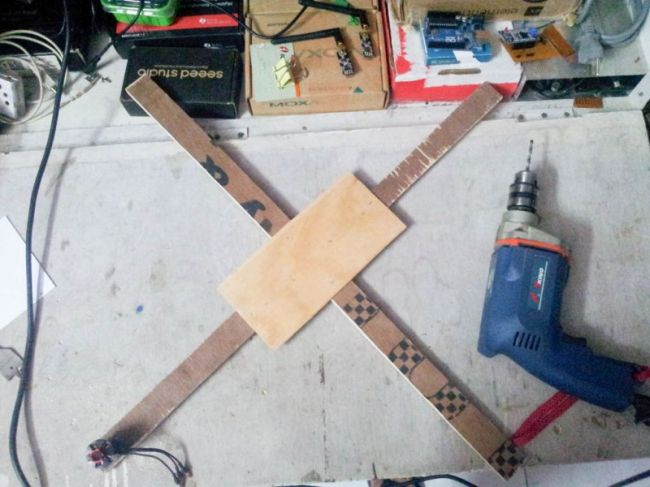

Смотрим на рисунок и по макету моделируем каркас квадрокоптера. В основе этого устройства будет находиться деревянная рама. Для её изготовления понадобятся деревянные рейки следующих размеров: 60х3х2.4см и 57х3х2.4 см, а также прямоугольная дощечка 15х6х0.2см. Далее используя клей и гвозди делаем «крестовую» конструкцию, которая и послужит каркасом.

Шаг 2. Подготавливаем мотор

На данном этапе самое время установить мотор, пропеллер и устройство по регулировке скоростей (все элементы можно приобрести в Интернете).

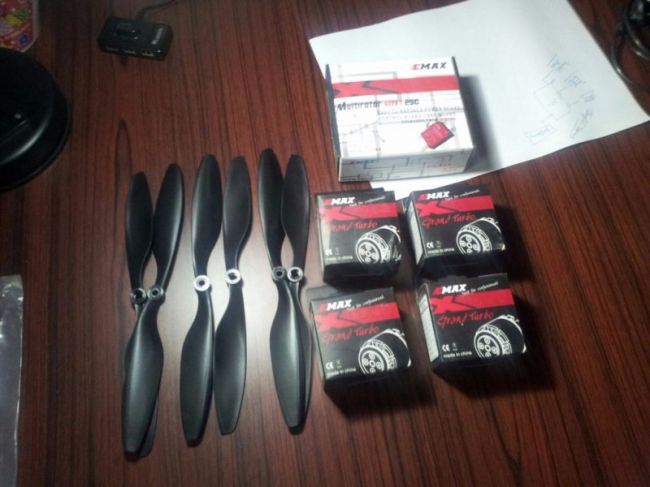

Для изготовления квадрокоптера из этой инструкции, использовался двигатель EMAX MT2213 935kv, винты в 24 сантиметров, EMAX 4in1 ESC.

Шаг 3. Установка двигателя

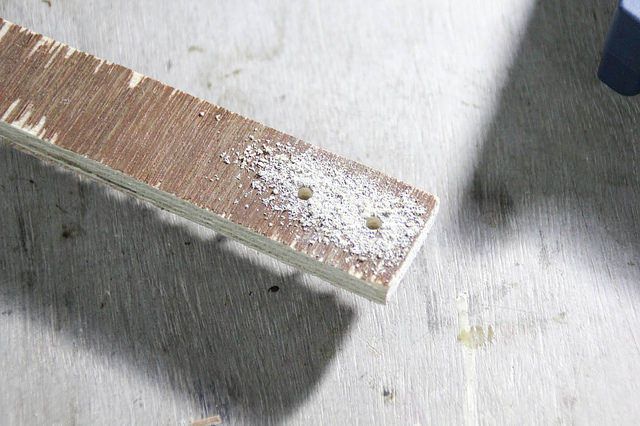

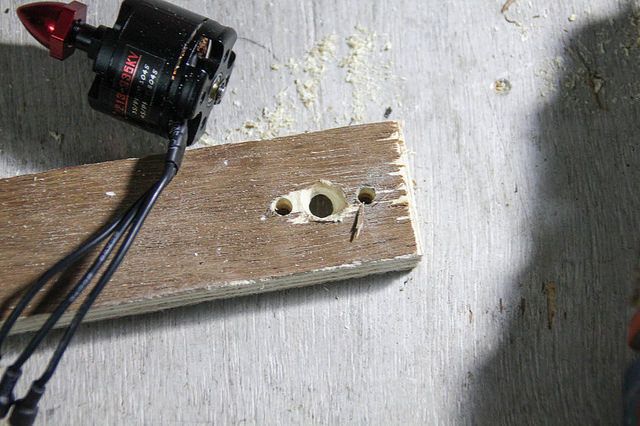

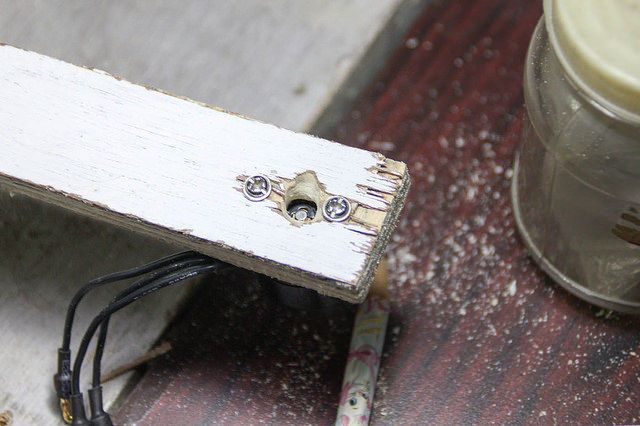

Прибегнув к штангенциркулю и карандаша, наносим разметки на основу и просверливаем ее дрелью, затем закрепляем мотор соответствующими винтами.

Шаг 4: Установка регулятора скорости

Шаг 5: Крепим шасси

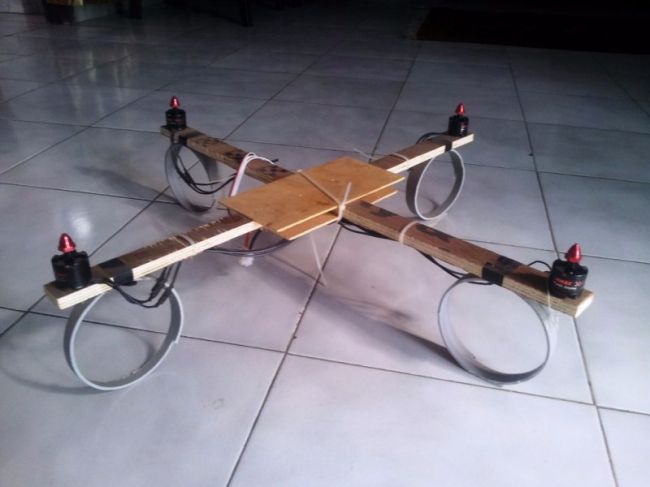

Для изготовления шасси можно с трубы диаметром 15 см, обрезать шириной в 2 см. кольца, в количестве 4 шт.и крепим их к каркасу скотчем. Этот шаг предназначен для плавной посадки квадрокоптера на поверхность.

Шаг 7: Устанавливаем пульт
Вообщем, модели разнообразные от дорогостоящих — Futaba, Spektrum, до малостоящих — Turnigy и Flysky. Для изготовления этого квадрокоптера понадобится 4-х канальный пульт управления.

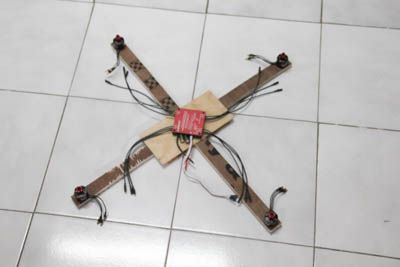

Шаг 8: Установка и настройка электронной «начинки»
По приведенной видео инструкции устанавливаем всю имеющуюся электронику.

Шаг 9: Время тестов
До того как запустить квадрокоптер, нужно опробовать первый полет, что и делаем.

Ко дну каркаса крепим и подключаем батарею и устанавливаем квадрокоптер на открытую ровную поверхность. Отходим подальше и с помощью дистанционного пульта управления запускаем устройство и наслаждаемся полётом.

Вот так с помощью данной инструкции мы сделали квадрокоптер, хотя и не являемся авиаконструкторами! Не останавливайтесь на достигнутом, и удачи во всех начинаниях!

Источник
