Как сделать корабль фрегат

Рукожопство модели фрегата из картона и бумаги

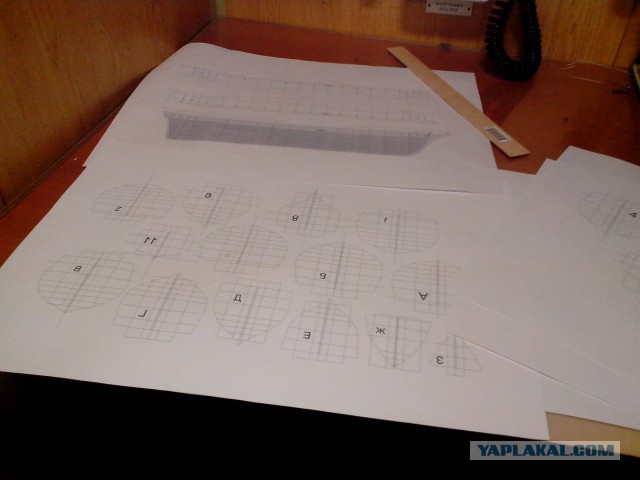

Впереди была долгая морская прогулка и вопрос, чем занять свободное время. К счастью в загашнике имелись чертежи фрегата «Паллада» когда-то давно переведенные в формат редактора «корел». Все руки не доходили воплотить их в жизнь.
Примерно 30 фоток

Как сделать корабль фрегат

Как сделать корабль фрегат

3

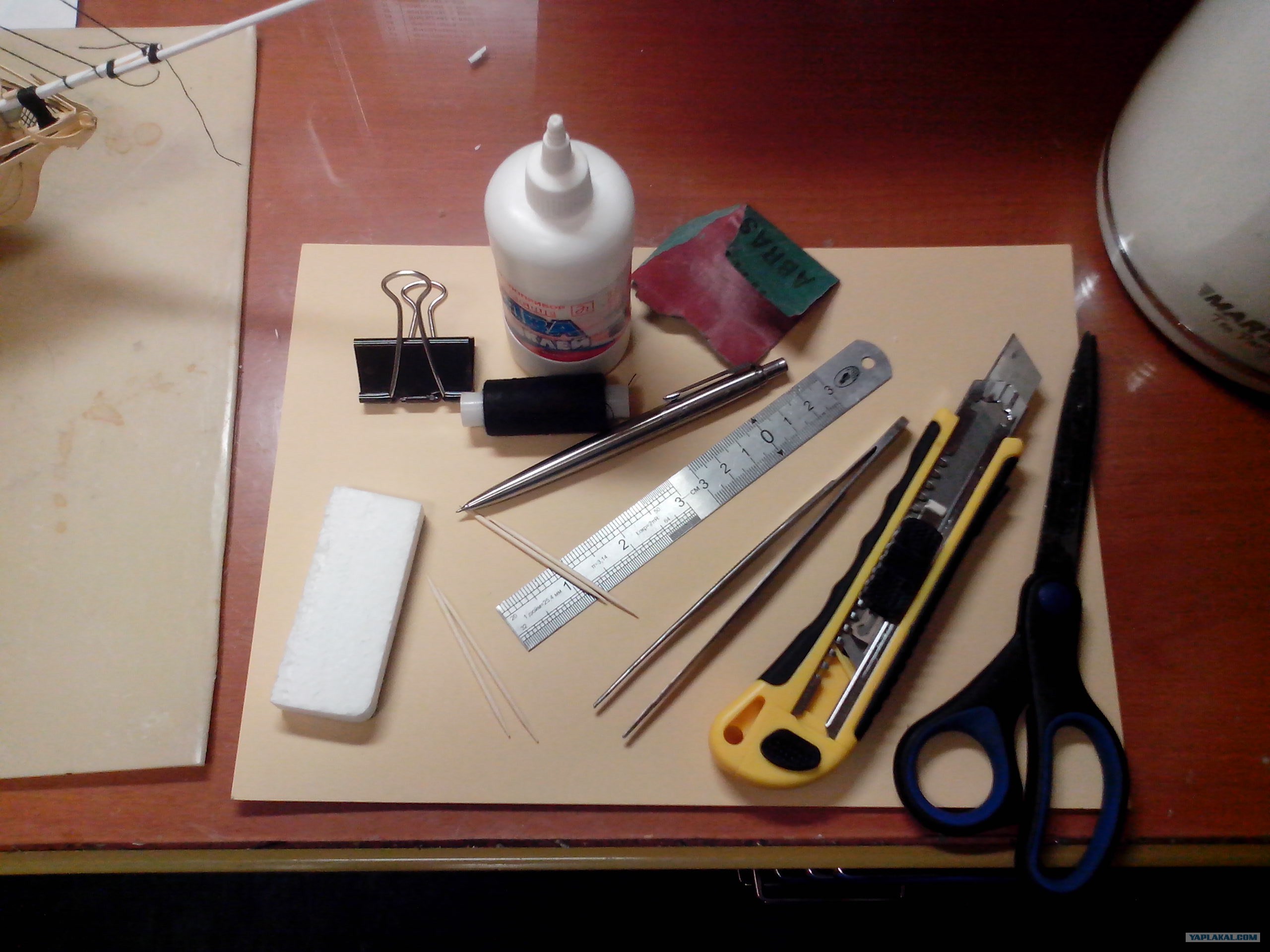

Однако к несчастью, об их наличии вспомнилось уже после ухода в море. Соответственно, для рукожопства, ни материалов (шпона, древесины, батиста и прочего) ни инструментов( пинцетов, скальпелей, «третьей руки» приспособ. и др) под рукой не оказалось. Все что удалось найти, пошерстив по кораблю, среди товарищей по экипажу, приведено на фото.

Как сделать корабль фрегат

Как сделать корабль фрегат

5

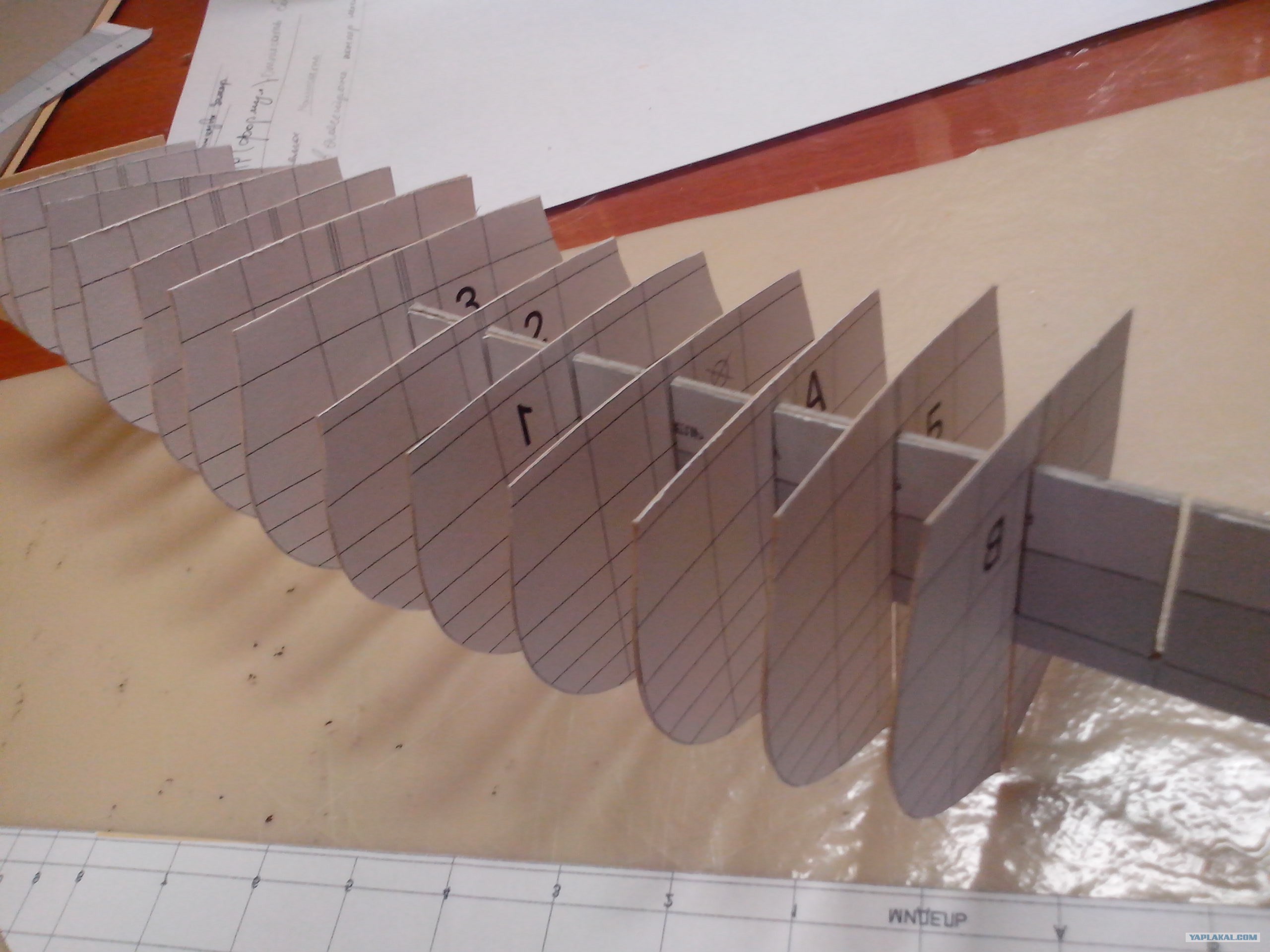

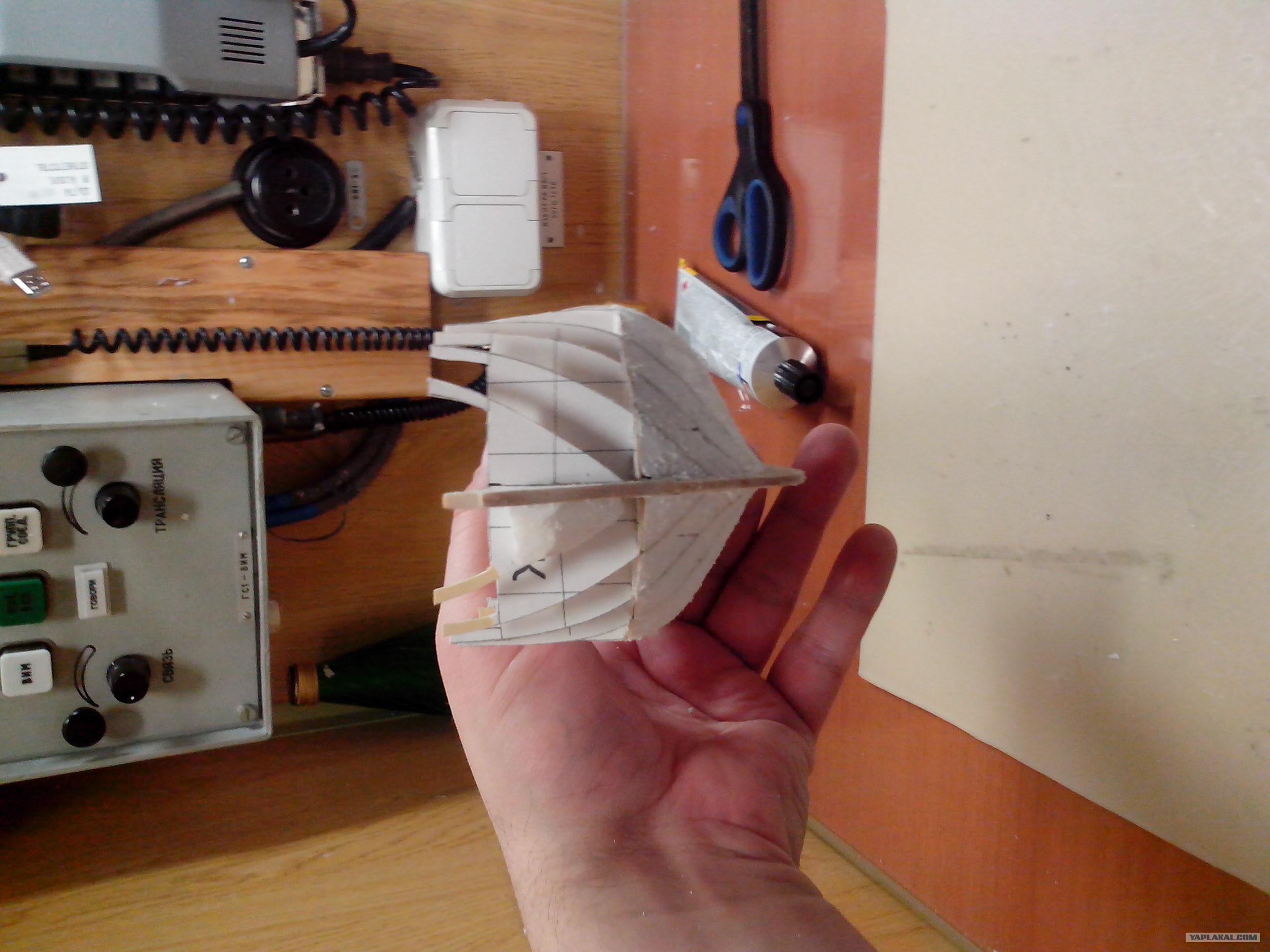

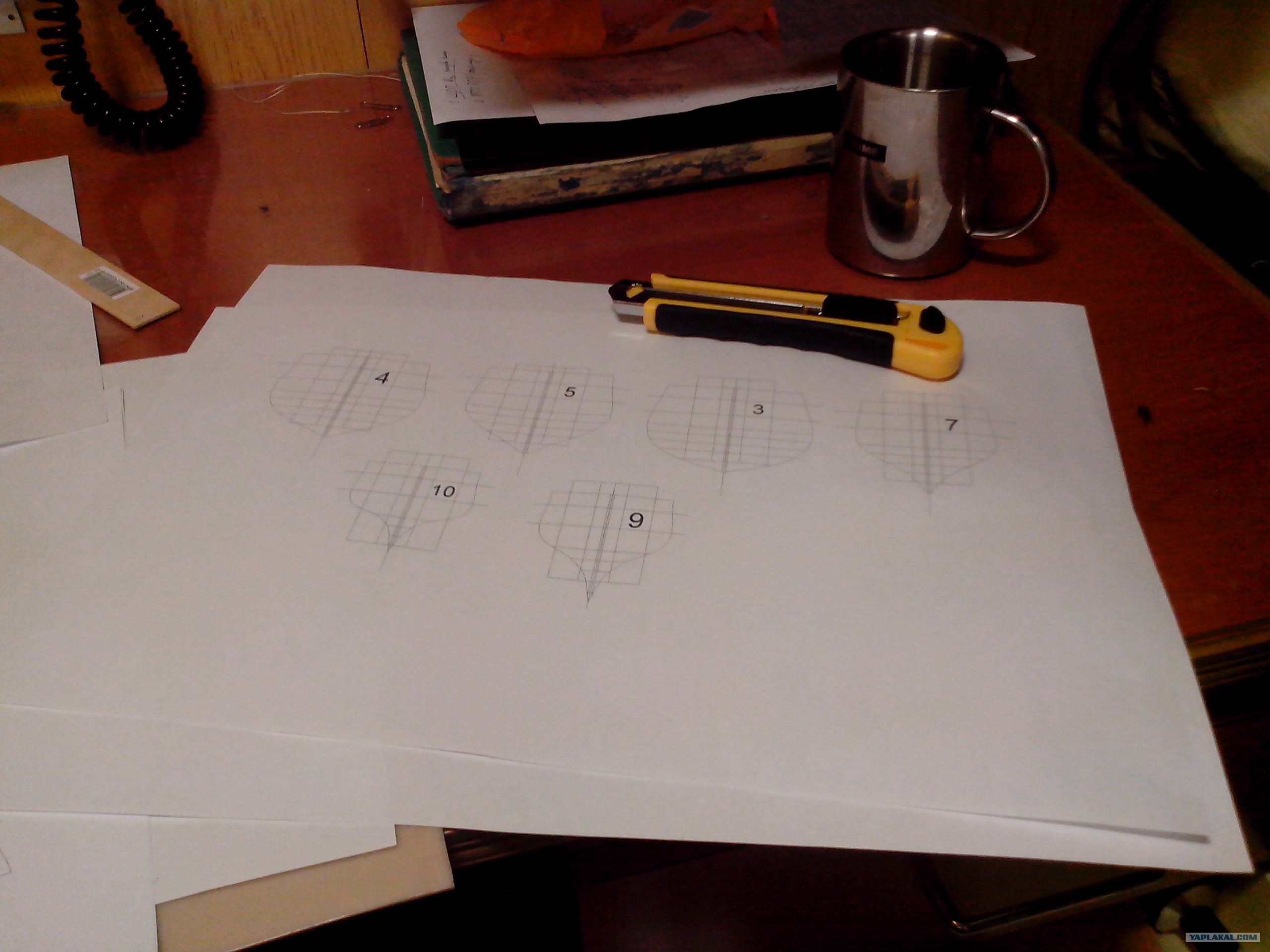

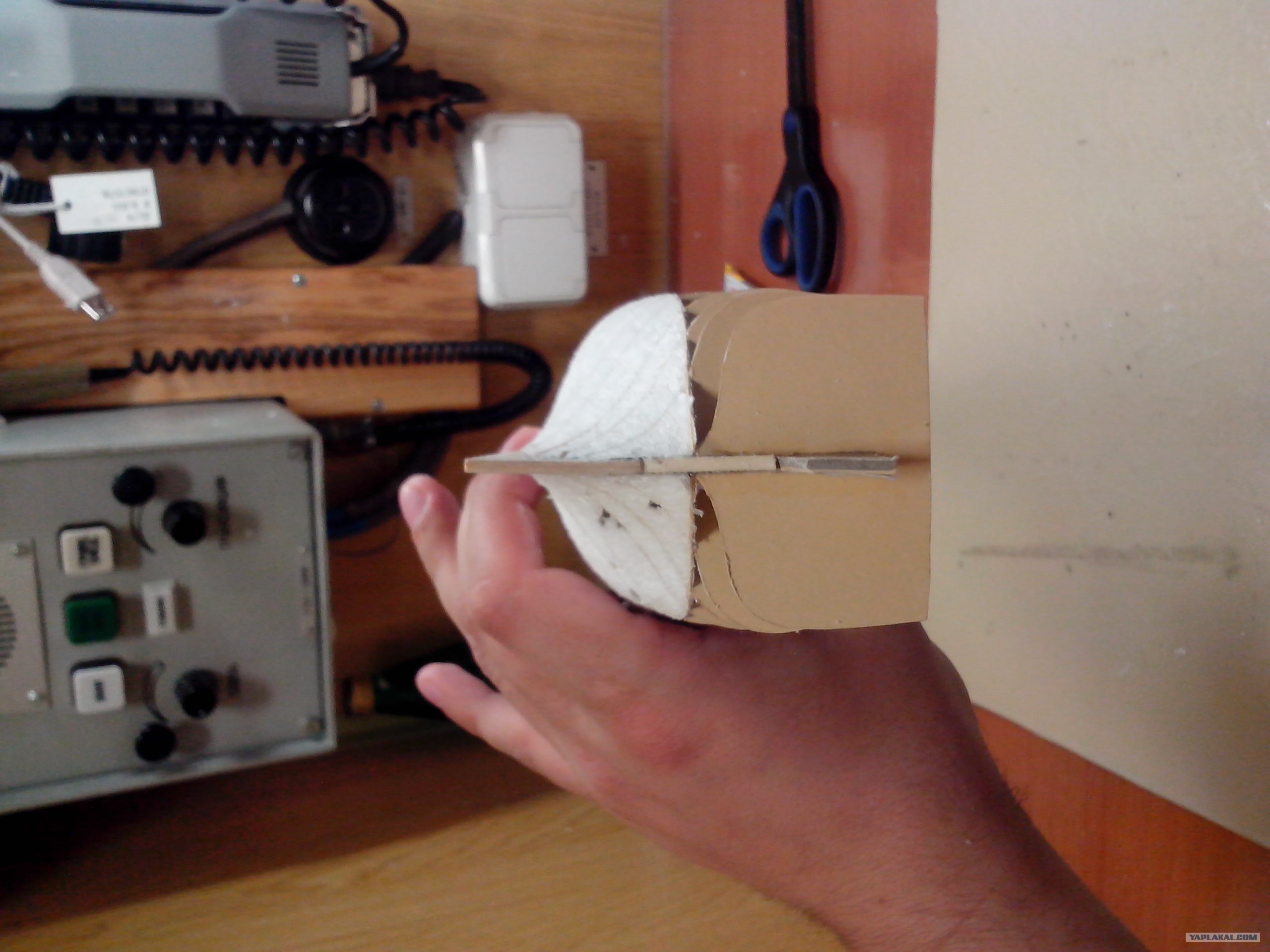

Изготовление набора корпуса. Киль из линейки фирмы «Можга» спасибо ей! Все мои корабли имеют киль из продукции этой фирмы. Это реклама если че.

Как сделать корабль фрегат

Как сделать корабль фрегат

Как сделать корабль фрегат

Как сделать корабль фрегат

Как сделать корабль фрегат

10

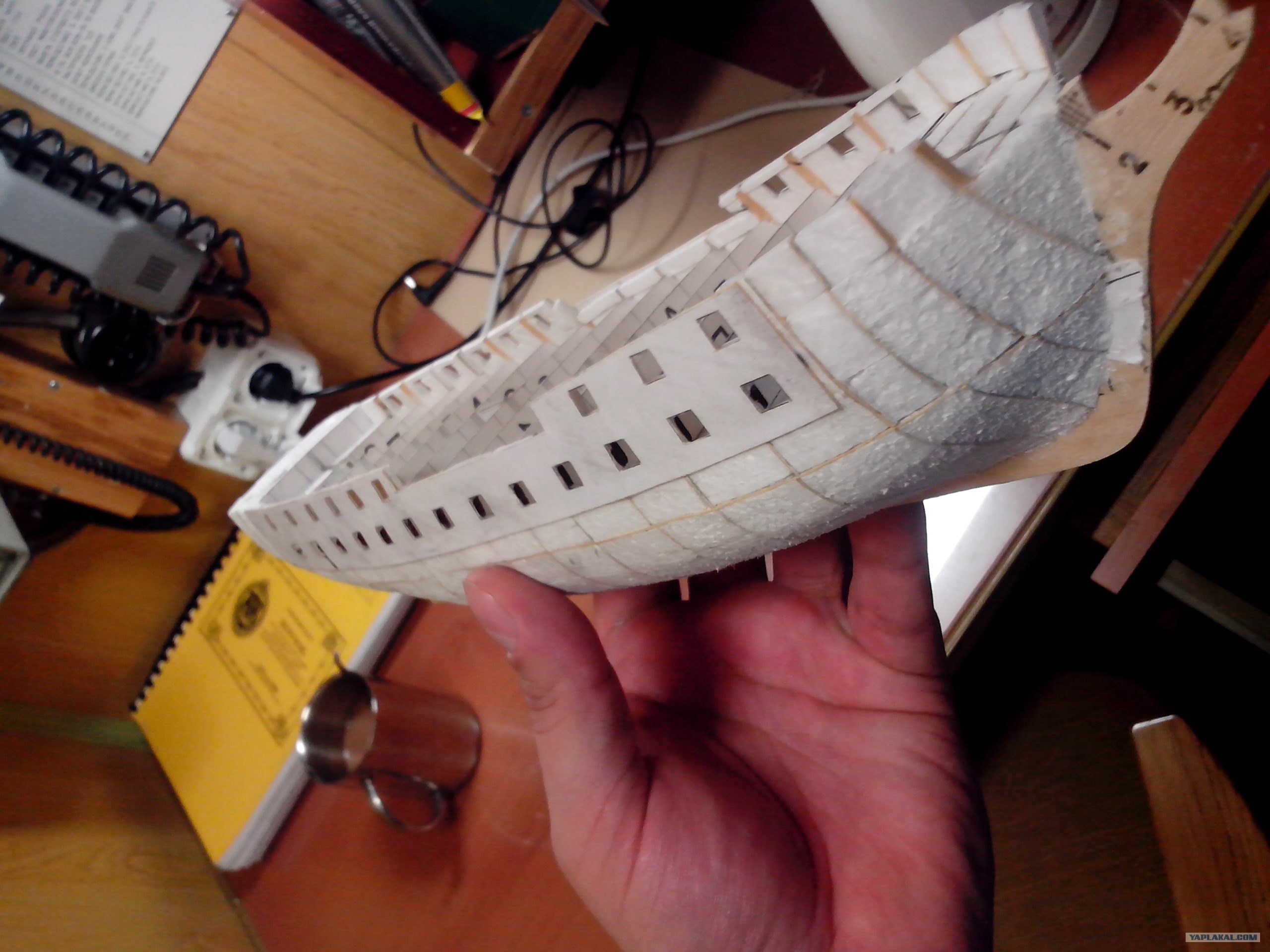

Уже изготавливая борт в районе пушечных портов понял, что делаю второе отступление. Часть пушек из состава вооружения исключил. «Палладой» обозвать будущий фрегат теперь было сложновато. Плюнул, решил делать нечто по мотивам не заморачиваясь точным следованием чертежу. Если что, отбиваться от тапков зловредных критиков решил кивая на общую несуразность проекта, новый для меня материал (картон-с своими заморочками, о них позже) и конечно на лень-матушку. Ибо, забегая вперед, при мысли ваять фактический (соответственно чертежу) такелаж для модели подобного масштаба меня брала оторопь и вспоминался малый загиб. Потому как масштаб выбран по очень простому принципу – шоб уместился на одном печатном листе.

Как сделать корабль фрегат

Как сделать корабль фрегат

Как сделать корабль фрегат

13

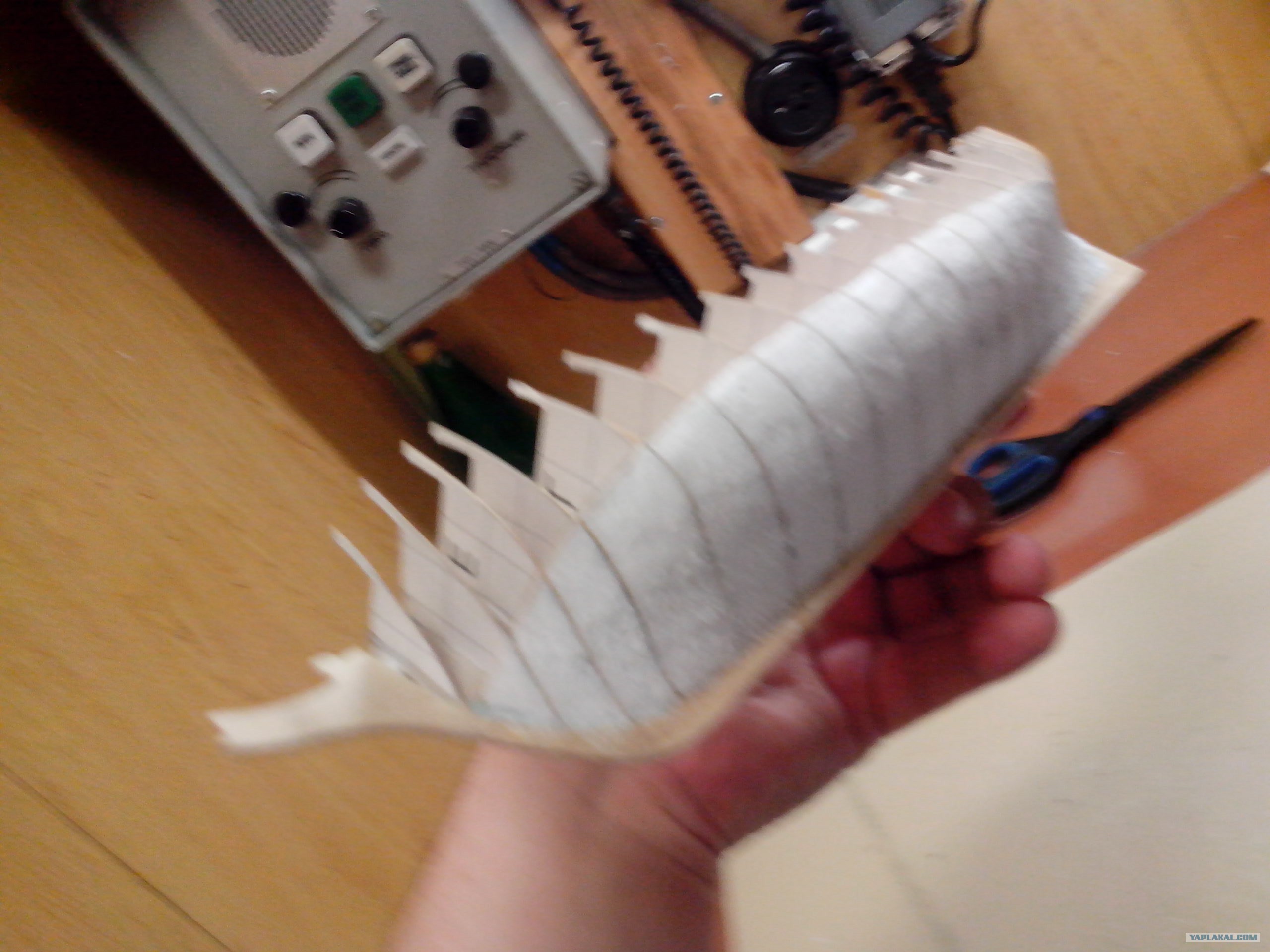

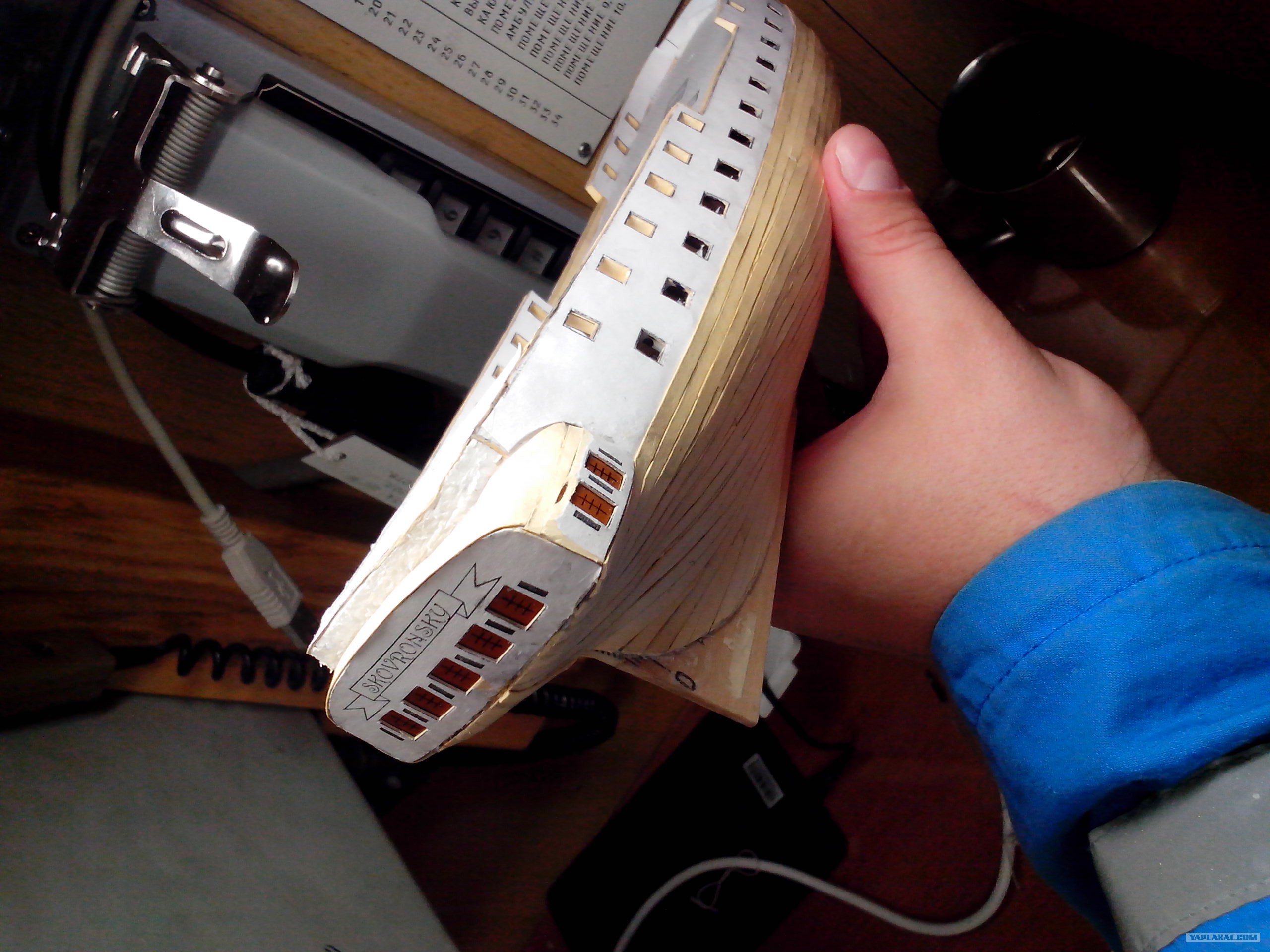

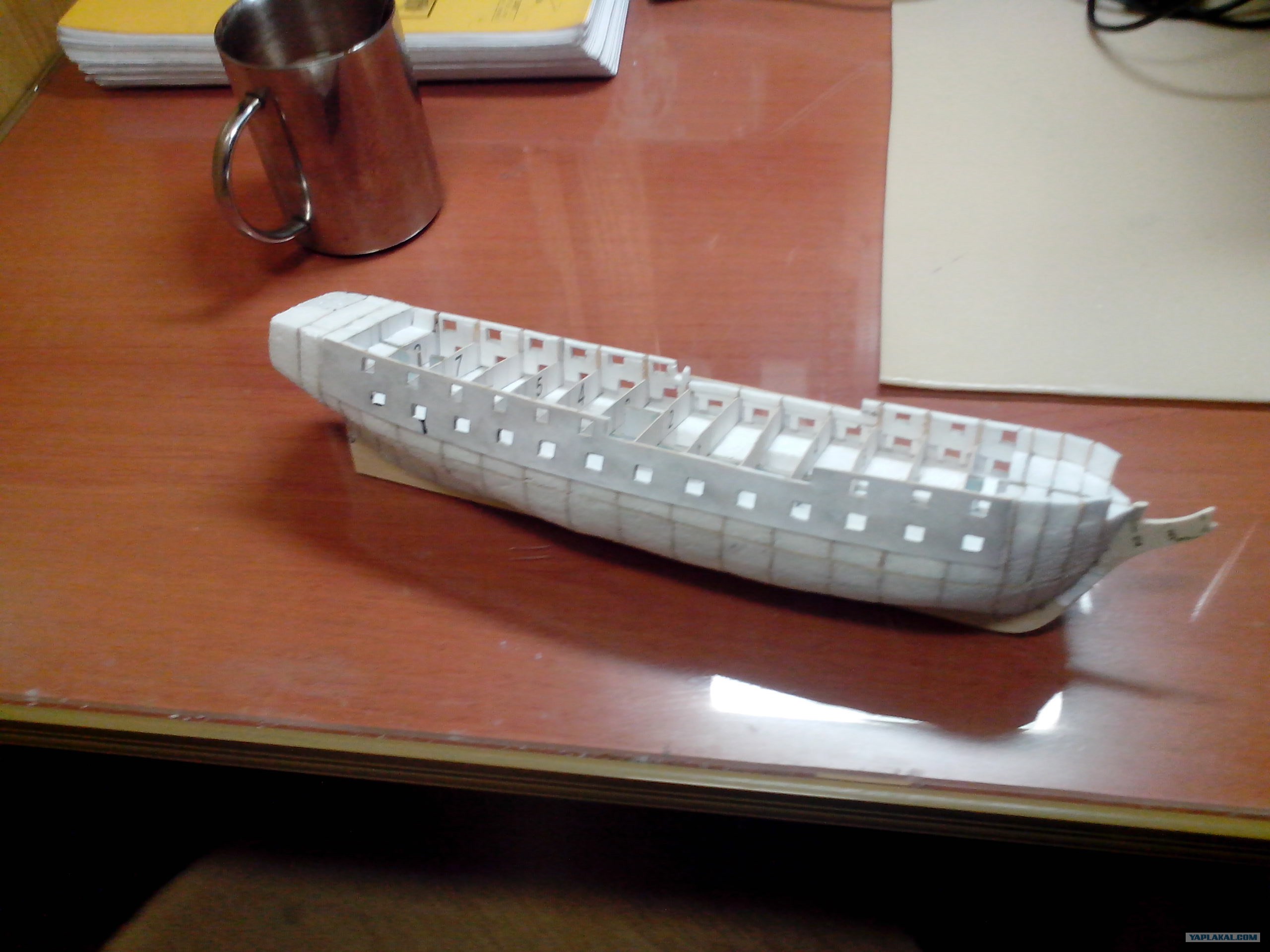

Обшиваю корпус имитацией досок

Как сделать корабль фрегат

Набирать из отдельных досок палубу тоже было лень – распечатал В окошках кусок пластиковой бутылки от кваса, не вятского…

Как сделать корабль фрегат

15

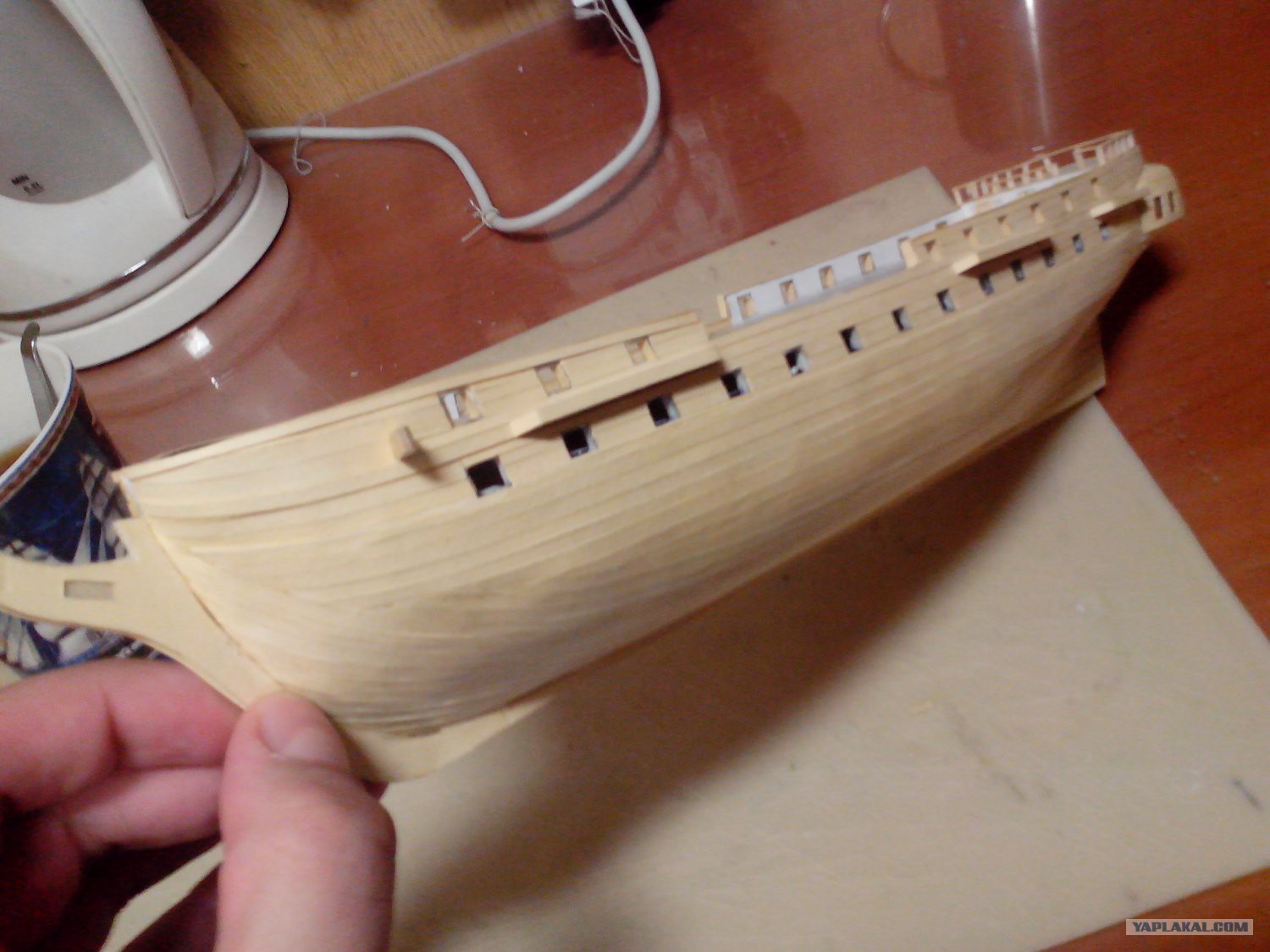

Обшивка закончена – вроде ровно, впритык и симметрично

Как сделать корабль фрегат

16

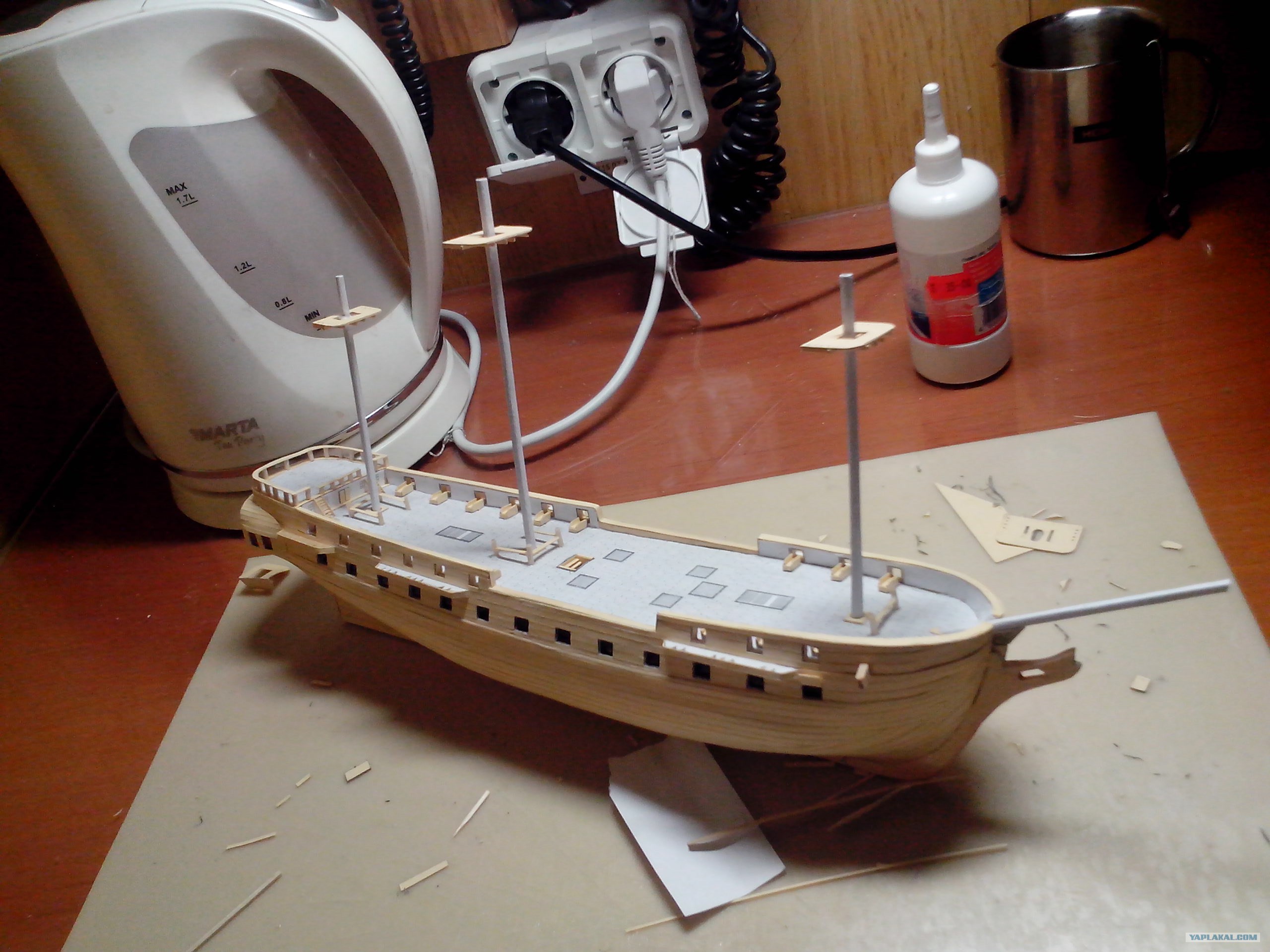

Третье отступление – мачты хотел сделать просто из скрученной бумаги – не прошло. Прочность отвратительная – изгибались дугой. Пришлось армировать зубочистками и их же пускать на реи и стеньги. С сожалением вспомнил о шпажках для шашлыка. Накосячил кстати еще в диаметрах мачт и стеньг, точнее, сначала установил мачты и приклеил, а потом выяснил, что тонковаты, но переделывать было лень

Как сделать корабль фрегат

Если не запариваться реальным моделизмом, то для модели-игрушки очень хорошие мачты и реи получаются из кисточек. Они круглые, уже конусные, доступны в разнообразных длинах и диаметрах.

17

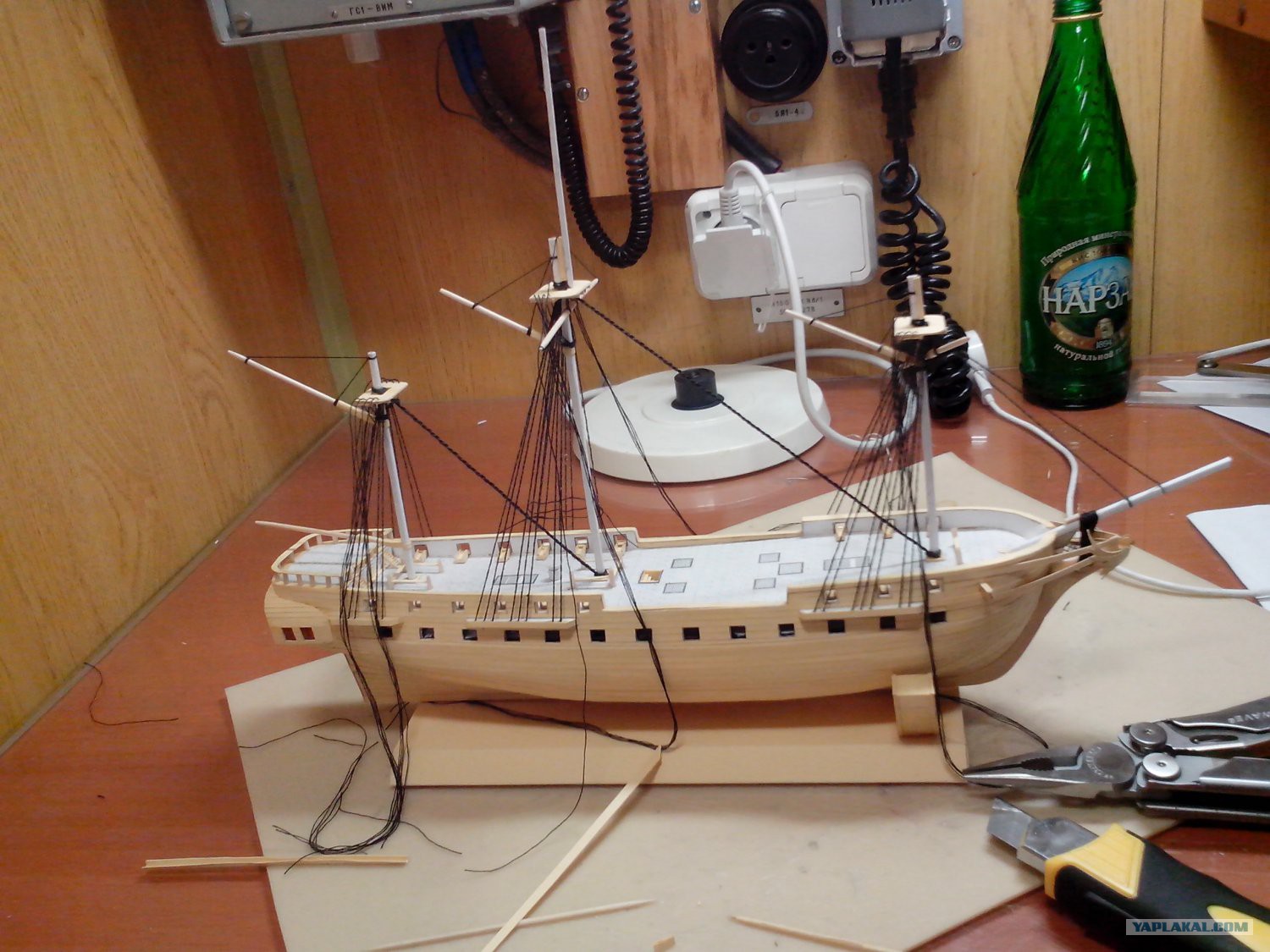

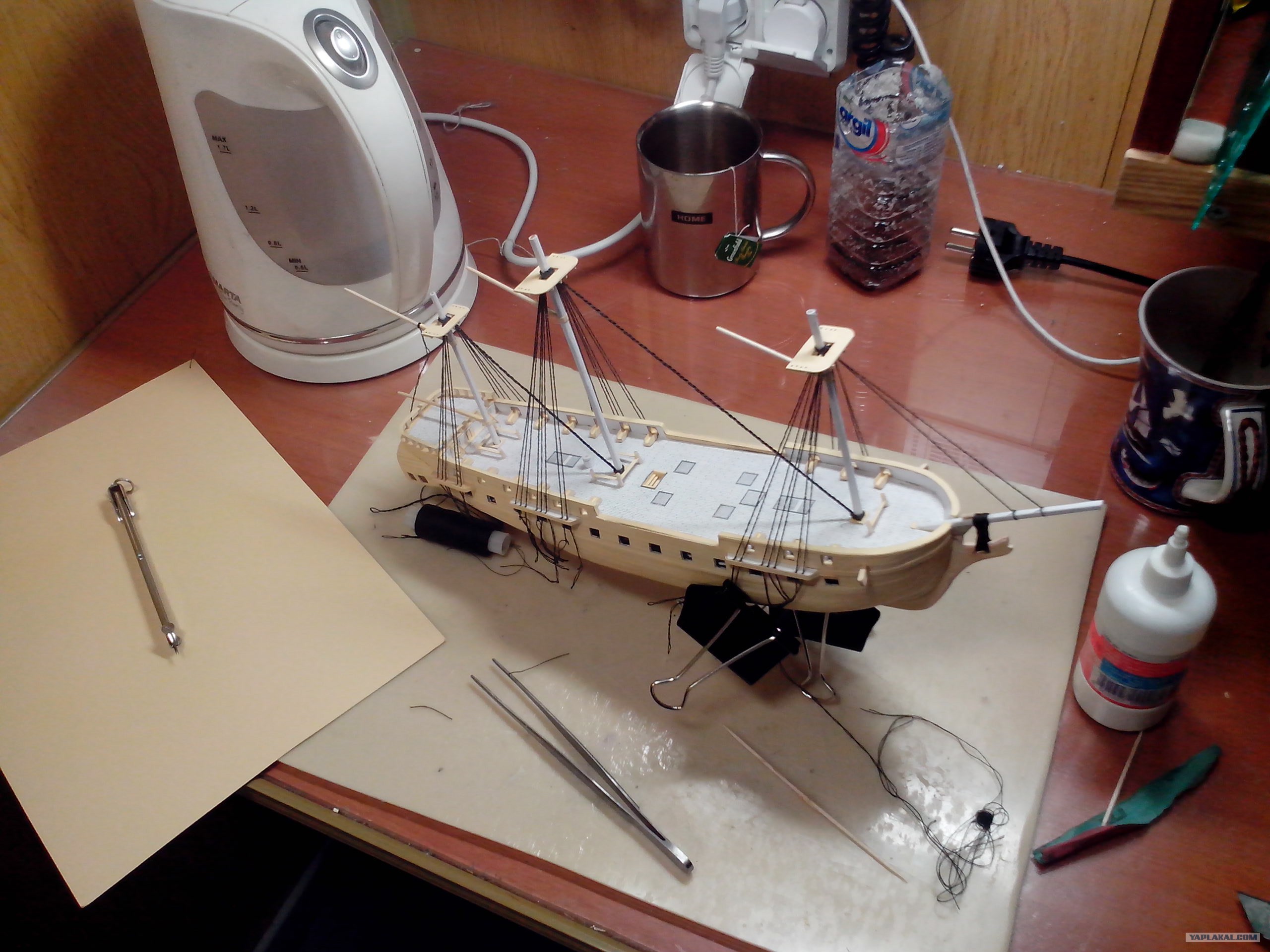

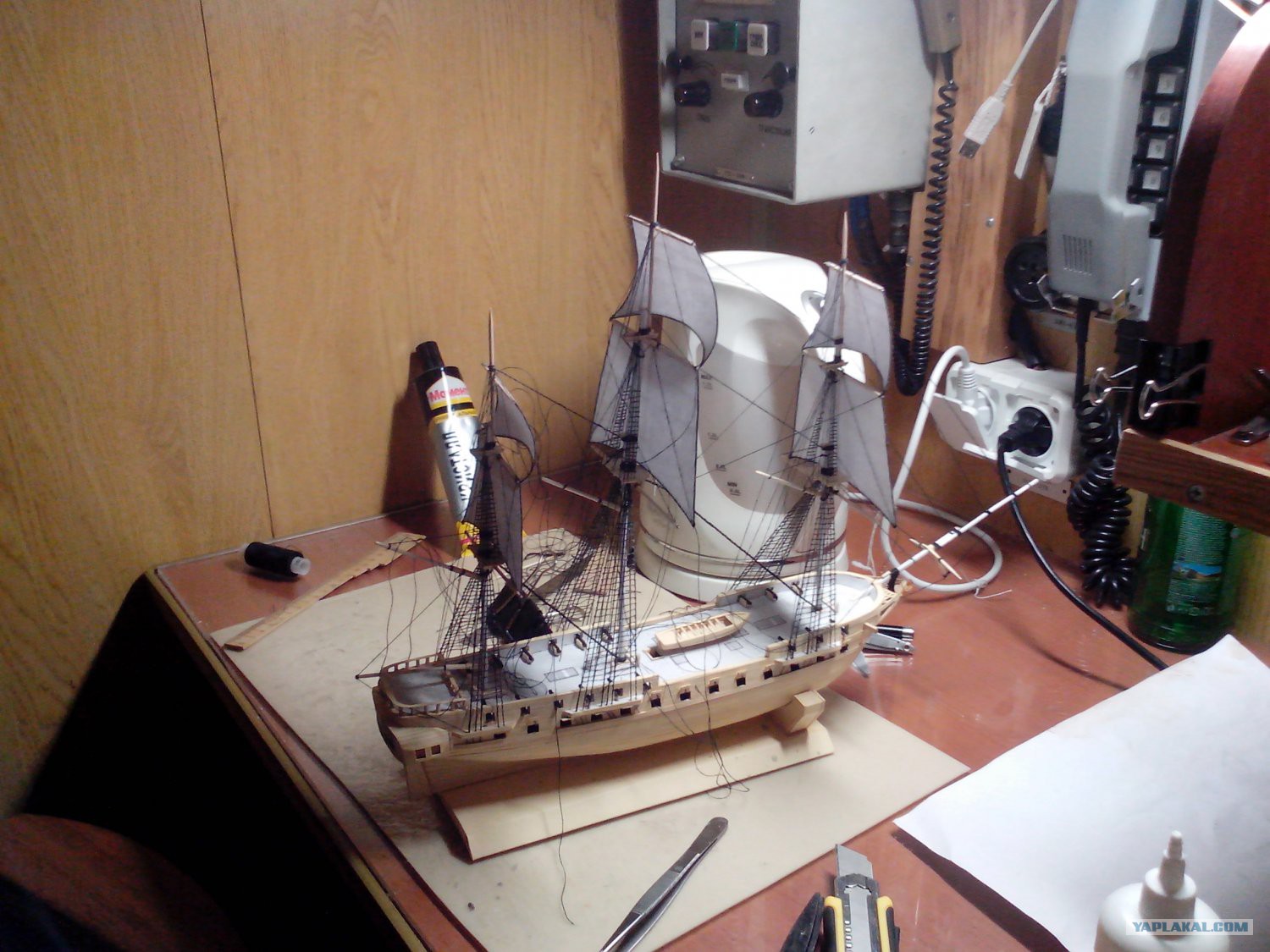

Этапы изготовления такелажа. Стоячий и бегучий. Напоминаю! делал что-то по мотивам! С помощью одного кривого в губках пинцета в полпальца толщиной. Отобрал его у своих техников (задолбался отчищать от олова с припоем). Нитки тоже были только одни – труселя заштопывать. Распушенная нить была ужас – чуть, что сразу в клубок нераспускаемый сворачивалась и к другим липла.

Как сделать корабль фрегат

18
Знаю, что двух третей концов нет вообще и проводка того, что есть, большей частью, не такая. И то, что ни одного блока, юферса и талрепа не проимитировано. Все знаю.

Как сделать корабль фрегат

Да-да! Вот только хотел докопаться до этого, ага. про юферсы и тал. эти самые, короче :)))

19

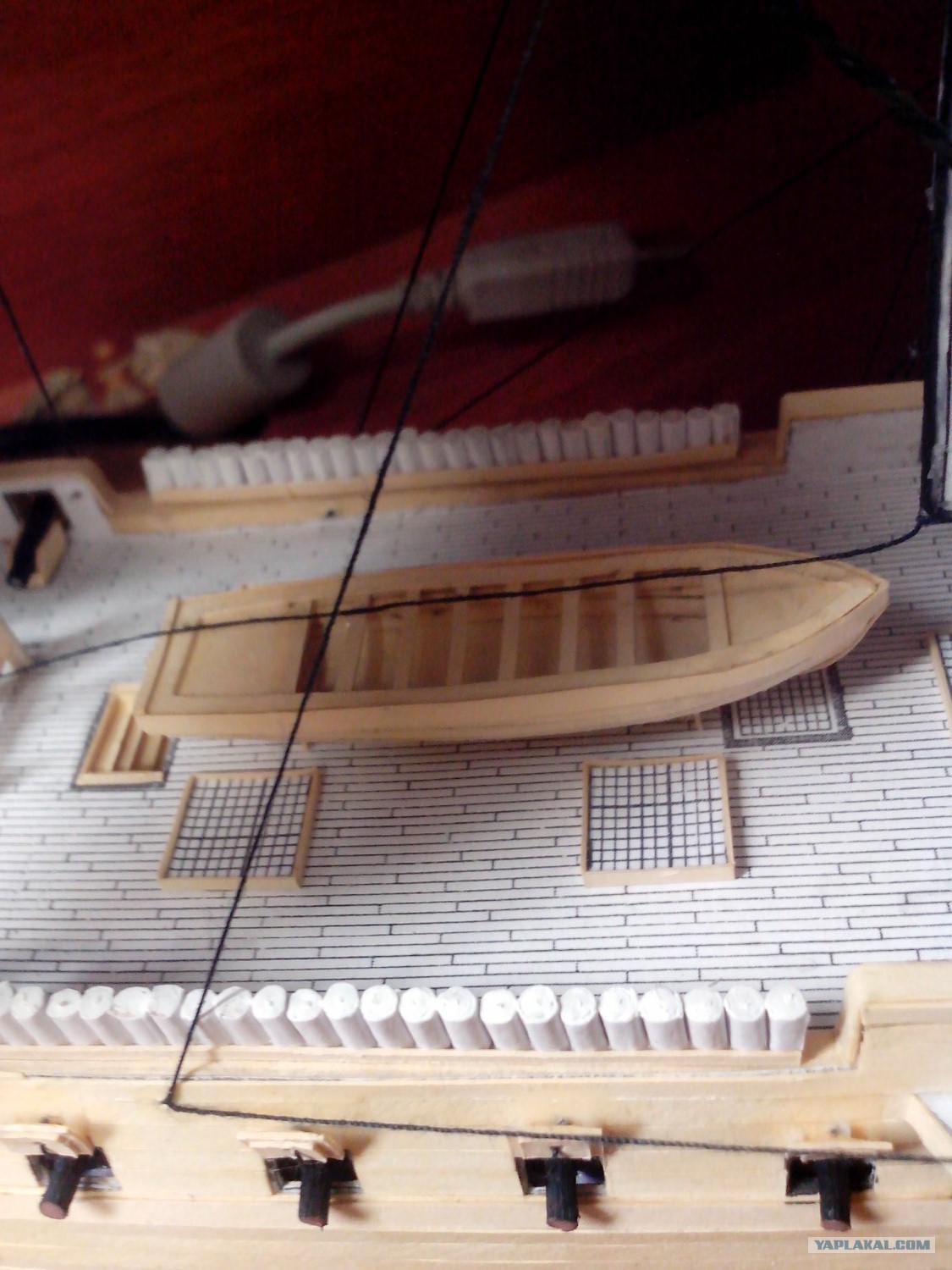

Из дальнейших проблем – много хлопот доставила шлюпка, буквально осатанел с ней и все равно не доволен –убогая вышла и на весла меня уже не хватило.

Как сделать корабль фрегат

20

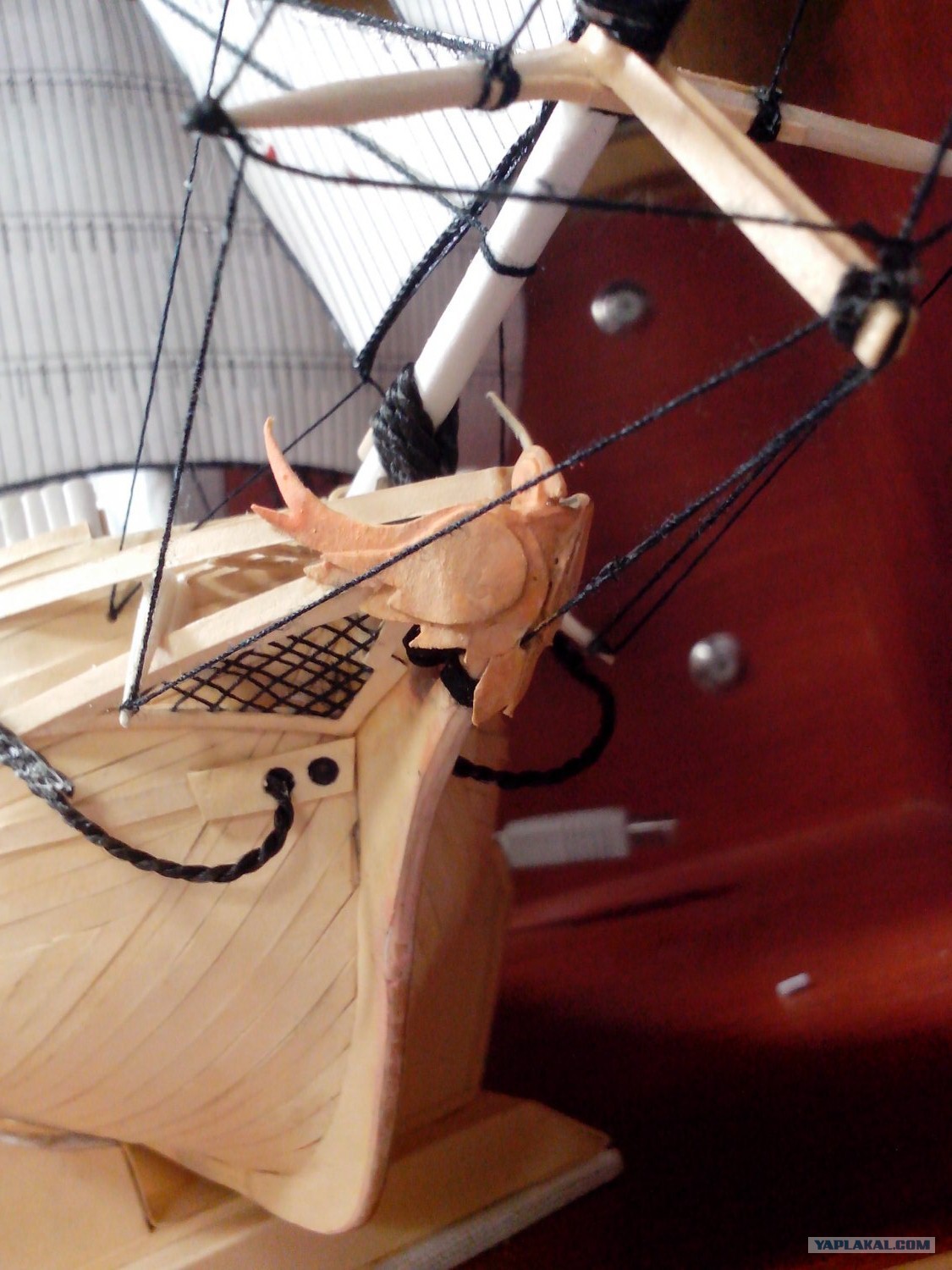

Носовой фигурой доволен, вроде и простенько, а мне нравится. Только вот задумывался орел, а это толи голубь толи попугай. Еще якорями горжусь, как настоящие вышли

Как сделать корабль фрегат

21
Паруса из бумаги, сделал их в нижней части чуть пошире – сымитировал наполненость ветром, вроде неплохо вышло

Как сделать корабль фрегат

22

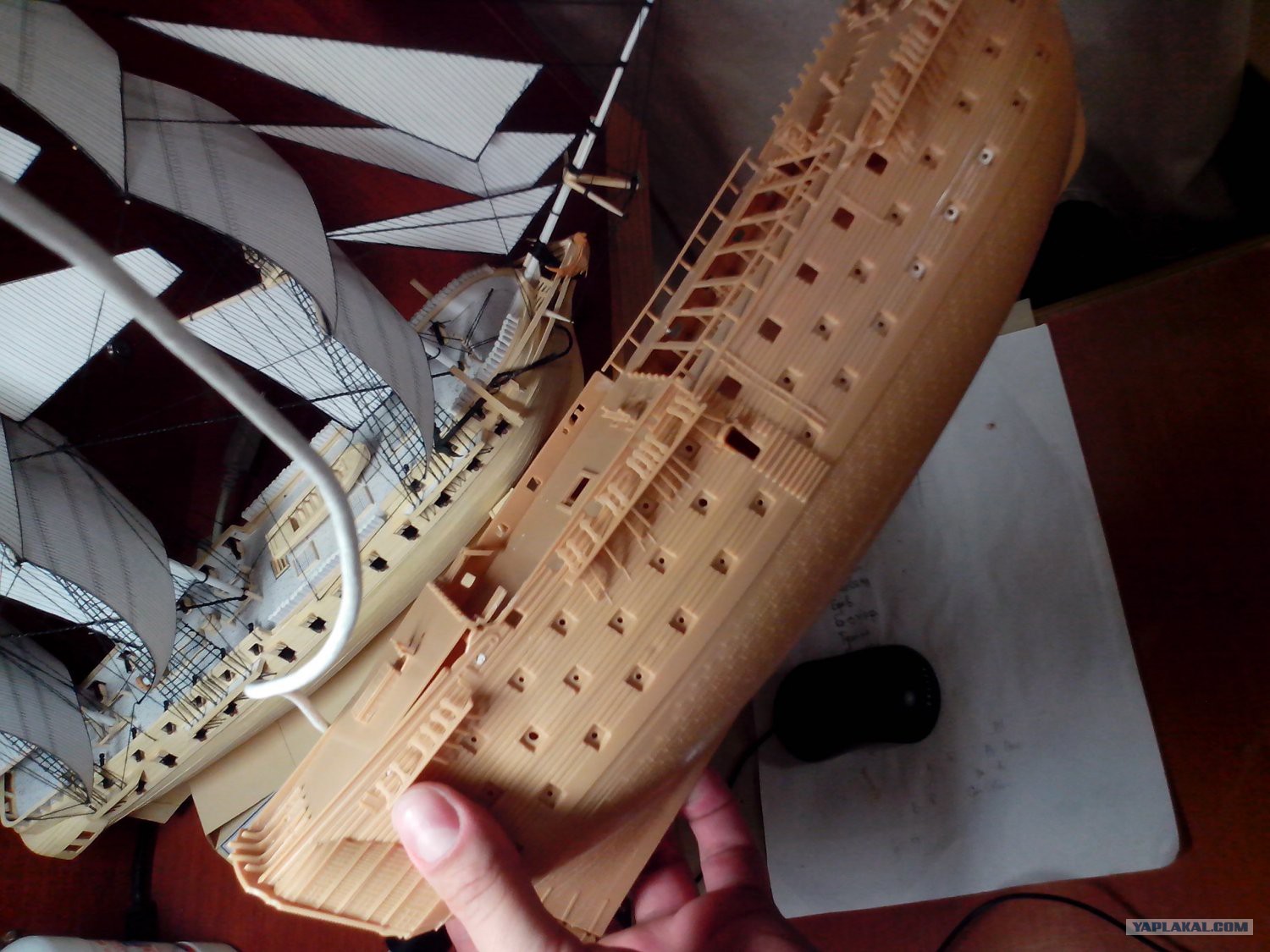

Единодушно выиграл соревнование еще с одним экипажным судомоделистом. Он делал «Виктори» но встало у него все, вот на этом этапе

Как сделать корабль фрегат

Источник

Постройка фрегата President из коробки 1

Часть 1

Всегда нравились старинные корабли, переплетение тросов рангоута. В детстве даже пытался делать, но не хватало ни опыта, ни самое главное знания технологий. Раз даже сделал что-то, небольшое и простенькое по конструкции, но тогда это казалось обалденно красивым. С тех времен прошло много лет…

Как-то раз увидал по телевизору рекламу журнала DeAGOSTINI с моделью галеона XVI века Сан Джовани Батиста. И очень мне захотелось сделать подобное. Но покупать журналы я посчитал дороговатым и благополучно обо всем забыл.

Но спустя некоторое время смотрел фильм с Пьером Ришаром (не помню название) в котором его герой занимался постройкой парусников из готовых наборов деревянных деталей. И я смекнул, так ведь наверняка есть специальные наборы для постройки парусников.

И начал копать в интернете. Долго искать не пришлось, нашлось множество предложений с наборами различной сложности парусников и не только парусников.

После изучения предложений и потусовавшись на соответствующих форумах, сделал выбор и заказал коробочную модель парусника «President».

Как сделать корабль фрегат

Как мне стало известно из тех же форумов, существует два варианта постройки кораблей: коробочный — из набора готовых заготовок и деталей и постройка с нуля, где абсолютно все делается самостоятельно.

Второй вариант мне показался слишком сложным, хотя, как потом оказалось, я был отчасти не прав, так как с нуля строить не на много сложнее, чем из коробки. В чем-то даже лучше делать с нуля, так как не ограничен тем запасом деталей и чертежей, который находится в коробке. И в коробочном варианте зачастую модель малость, а иногда и далеко не малость, упрощается.

И выход остается один, переделывать самостоятельно те детали которые оказались слишком грубы или слишком упрощены. Забегая вперед скажу, что у своего президента я полностью переделал весь рангоут и такелаж. Так как, то, что предлагалось в наборе, мне категорически не понравилось по причине их полнейшей топорности.

Поэтому данная модель может считаться частично коробочной — корпус и все что на нем установлено, и изготовленной с нуля во всем, что относится к рангоуту и такелажу.

Сборку начал с изготовления каркаса корпуса. Для чего пришлось сделать подобие стапеля в который и зажат каркас.

Как сделать корабль фрегат Наклеены рейки черновой обшивки

В этой модели корпус (кроме каркаса) состоит из двух слоев обшивки. Черновой и чистовой, на этих фотографиях уже установлены палубы и начата укладка обшивки.

Как сделать корабль фрегат

Отдельно хочется сказать по палубам. Здесь палубы наклеены без палубного настила, Как показала практика, рациональнее устанавливать палубы уже в готовом виде, то есть с наклеенными рейками палуб. Здесь же чистовая отделка будет производиться позже.

Как сделать корабль фрегат

Как сделать корабль фрегат

Наклеена верхняя часть (над ватерлинией) чистовой обшивки.

Как сделать корабль фрегат

А здесь уже полным ходом идет чистовая обшивка нижней части корпуса.

Как сделать корабль фрегат

Перед чистовой обшивкой я прошпаклевал корпус и зачистил его так называемым «сухариком», кусочком шкурки наклеенным на деревяшку

Как сделать корабль фрегат

Начал настилать палубу. Существует несколько способов имитации паклевания между досками настила. В этой модели я использовал не самый рациональный, но вполне приемлемый способ.

Здесь я имитировал паклю между досками настила черной ниткой. Недостаток этого способа на мой взгляд тот, что при циклевании, а особенно после обработки шкуркой, от ниток лезет ворс и это увеличивает неряшливость модели в целом. От этого ворса избавиться довольно сложно, хотя и можно.

Я для этого отциклевал палубу острым лезвием стамески и покрыл лаком. Получилось я бы не сказал, что идеально, но довольно не плохо.

Источник

Нравится сайт?
Хочешь, чтоб и дальше здесь появлялась полезная инфа?
Не блокируй рекламу!

Характеристики фрегата Эферии:

Корвет ЭферииФрегат Эферии
Прочность12000001200000
Еда1200000
Максимальный вес4000 LT8000 LT
Скорость110 %110 %
Ускорение110 %110 %
Поворот120 %120 %
Торможение120 %120 %
Вместимость (багажное отделение)12 мест15 мест
Каюты1030
Пушки4 (по 2 на каждом борту),вручную стреляет игрок8 (по 4 на каждом борту), контроль капитана

Как скрафтить фрегат Эферии?

• Разрешение на улучшение судна: фрегат Эферии x 1
• +10 Эферия: старое украшение x 1 (Эферия: старая фигура)
• +10 Эферия: старый корпус x 1
• +10 Эферия: старая пушка x 1
• +10 Эферия: старый парус x 1
• Слиток графита для пристройки х 100
• Древесина для пристройки х 100
• Клей для пристройки х 100
• Фанера из тропического дерева х 100
• Древесина цвета волны x 6
• Кобальтовый слиток х 2
• Лунная фанера x 10

Обратите внимание, половину необходимых ресурсов вы можете получить, выполнив ветку заданий в Гнезде ворона у Лавинии.

У Филаферто Палацио можно приобрести следующие предметы:
— Разрешение на улучшение: торгового судна Эферии за 600,000,000 серебра
— Эферия: старое украшение (Эферия: старая фигура) за 3,500,000 серебра
— Эферия: старый корпус за 4,000,000 серебра
— Эферия: старая пушка за 3,500,000 серебра
— Эферия: старый парус за 3,000,000 серебра

Древесину для пристройки можно получить, нарубив Слизь морских чудовищ (1 шт.), Красную почку (100 шт.) и Кору старого дерева (100 шт.). Слиток графита для пристройки можно получить нагрев слизь морских чудовищ (1 шт.) и Слиток цинка (100 шт.).

Клей для пристройки можно получить нагрев Слизь морских чудовищ (1 шт.), Сок пихты (100 шт.), Сок акации (100 шт.), Сок бузины (100 шт.).

Фанеру из тропического дерева можно получить 100 штук в обмен на Предмет морской торговли 2 ур. (1 шт.).
Можно получить в обмен на:
[2 ур.] Очищенная вода
[2 ур.] Трепанг с острова Нарвы
[2 ур.] Пиратская золотая монета

Древесину цвета волны можно получить с помощью Колки дров из Останков пиратского корабля (1 шт.).
В награду за выполнение ежедневных задания:
[Ежедневно] Гильдия — это не благотворительная организация от Солдата
[Ежедневное] Небольшая награда гильдии Убывающей Луны II от Герад Ромсон
Купить у Лавинии.

Кобальтовый слиток можно получить 2 штуки можно получить в обмен на предмет морской торговли 2 ур. (1 шт.).
Можно получить в обмен на:
[2 ур.] Мачта пиратского корабля
[2 ур.] Сундук с первоклассными устрицами
[2 ур.] Морская аптечка

Лунную фанеру можно получить 10 штук высушив Чешую Хана (1 шт.).

Как точить зеленый обвес

Уровень улучшенияшанс улучшенияКол-во камней улучшения
+1100%1
+2100%2
+3100%3
+4100%4
+5100%5
+6100%6
+7100%7
+8100%8
+9100%9
+10100%10

При этом каждый раз прочность предмета уменьшается на 10 единиц.

Источник

форум моделистов Судомоделизм

ShipModeling форум моделистов Верфь на столе

Как сделать корабль фрегатКак сделать корабль фрегат Как сделать корабль фрегатКак сделать корабль фрегат Как сделать корабль фрегатКак сделать корабль фрегат Как сделать корабль фрегатКак сделать корабль фрегат Как сделать корабль фрегатКак сделать корабль фрегат Как сделать корабль фрегатКак сделать корабль фрегат

Партворк Фрегат Паллада в М1:96 от Мастер-Корабел

Модератор: FreeLander

Партворк Фрегат Паллада в М1:96 от Мастер-Корабел

#1 Сообщение Петр Сергеев » Ср мар 26, 2014 16:36

Принято решение о выпуске набора и партворка Фрегата Паллада в М1:96.
Литые пушки по архивным чертежам уже заказали.
Научный руководитель проекта Константин Фомин.
Подробности http://forum.modelsworld.ru/post288398.html#p288398
Принимаем предварительные заявки на конец 2014 года.
Как обычно указывайте город, ФИО, эл. почту и телефон.
Кто желает на форуме в этой теме, в личку или на мой адрес melania1954@gmail.com

Чем больше пришлете заявок, тем быстрее выпустим набор.
Для нас эта информация очень важна

Re: Партворк Фрегат Паллада в М1:96 от Мастер-Корабел

#2 Сообщение Rastlin » Ср мар 26, 2014 19:54

Уточните, что будет выпускаться, партвок или Кит?
По той причине, что єто вещи несколько разные. Уточните примерную цену, издателя.

Re: Партворк Фрегат Паллада в М1:96 от Мастер-Корабел

#3 Сообщение Петр Сергеев » Ср мар 26, 2014 20:33

Re: Партворк Фрегат Паллада в М1:96 от Мастер-Корабел

#4 Сообщение Rastlin » Чт мар 27, 2014 16:25

Понятное дело, что из Украины подписка не подходит )))) В принципе, жаль. Но, все же Вы ошибаетесь, это не партвок. КИТ, будет меньше стоить чем партвок или нет разницы?? Если ее нет, то будут ли материалы входящие в партвок входить в КИТ.
Константину Фомину, я доверяю. Извините, в отличии от Вас. И думаю знаете, почему, сколько там уже пылиться галеон. Который Вы обещали в феврале прошлого года.

Как сделать корабль фрегат

Re: Партворк Фрегат Паллада в М1:96 от Мастер-Корабел

#5 Сообщение Игорь Тараканов » Пн мар 31, 2014 13:28

Да, поддерживаю: а будет ли полиграфия с картинками и историей, и прочим, в полновесном КИТе?
