Как сделать короб для сабвуфера круглый
BCAUDIO-TUNING › Блог › ТИПЫ КОРПУСОВ ДЛЯ САБВУФЕРА
ТИП КОРПУСА САБВУФЕРА — ЗАКРЫТЫЙ ЯЩИК (ЗЯ)
закрытый ящик ЗЯЭто наиболее простой в изготовлении тип акустического оформления. Колебания в таком ящике находятся в закрытом объеме и в конечном итоге гасятся. Поскольку звуковая волна это энергия, то затухая она превращаются в тепло. И хотя количество этого тепла невелико — оно все же оказывает влияние на характеристики акустической системы.
Для предотвращения этого эффекта ЗЯ заполняют изнутри звукопоглощающим материалом (вата или синтепон), который, поглощая звук поглощает и тепло. Повышение температуры воздуха становится намного меньше и динамику «кажется» что позади него существенно больший объем, чем на самом деле. На практике таким способом удается добиться увеличения «акустического» объема ящика по сравнению с геометрическим на 15-20%.
закрытый ящик для сабвуфераПри всей простоте конструкции закрытого ящика, он обладает многими достоинствами. Во-первых, простота расчета. Здесь есть всего один параметр — объем. Во-вторых, существенно снижает вероятность перегрузки динамика и его механических повреждений. В-третьих, при грамотном выборе параметров сабвуферной головки и объема корпуса — закрытый ящик не имеет равных в области характеристик, определяющих субъективное восприятие басовых частот.
Если все так хорошо, зачем нужны остальные типы акустического оформления? Подвох один — КПД. У закрытого ящика он наименьший по сравнению с любым другим типом акустического оформления. Чем меньше сделать объем ящика, тем меньше будет его эффективность.
ТИП КОРПУСА САБВУФЕРА — ФАЗОИНВЕРТОР (ФИ)
фазоинвертор ФИВ фазоинверторе часть энергии, которая в закрытом ящике «ставится к стенке» используется в мирных целях. Для этого внутренний объем ящика сообщается с окружающим пространством тоннелем, заключающим в себе некоторую массу воздуха. Величина этой массы выбирается таким образом, чтобы, в сочетании с упругостью воздуха внутри ящика создать вторую колебательную систему, получающую энергию от тыльной стороны диффузора и излучающую ее куда нужно и в фазе в излучением диффузора. Такой эффект достигается в не очень широком диапазоне частот, но в его пределах к.п.д. существенно возрастает.
ФИ ящик для сабвуфераПомимо более высокого к.п.д. фазоинвертор обладает еще одним достоинством — наличие здоровенной прорехи в корпусе громкоговорителя может сдержать движение диффузора и вблизи частоты настройки значительно уменьшается амплитуда колебаний диффузора. В рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком — наоборот, минимальны.
Фазоинвертор капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат три параметра: объем ящика, поперечное сечение и длина тоннеля. Тоннель часто делают так, чтобы можно было регулировать длину тоннеля, меняя частоту настройки.
ТИП КОРПУСА САБВУФЕРА — ПОЛОСОВОЙ ГРОМКОГОВОРИТЕЛЬ (BANDPASS)
полосовой громкоговоритель bandpassЕсли закрытый ящик и фазоинвертор — акустические фильтры верхних частот, то полосовой — объединяет в себе фильтры верхних и нижних частот. Простейший полосовой громкоговоритель — одинарный 4-го порядка. Он состоит из закрытого объема, т.н. задней камеры и второго, снабженного тоннелем, как у фазоинвертора (передняя камера). Динамик установлен в перегородке между камерами так, что обе стороны диффузора работают на полностью или частично замкнутые объемы — отсюда и термин «симметричная нагрузка».
Из традиционных конструкций, бандпасс — чемпион по эффективности. Эффективность прямо связана с шириной полосы пропускания. Частотная характеристика полосового громкоговорителя имеет вид колокола.
ящик бандпас для сабвуфера
Бандпасс — капризен в расчете и трудоемок в изготовлении. Поскольку динамик закопан внутри корпуса, приходится идти на ухищрения по сборке ящика, чтобы наличие съемной панели не нарушало жесткости и герметичности конструкции. Импульсные характеристики тоже не из лучших, в особенности при широкой полосе.
Чем же это компенсируется? Прежде всего — высочайшим к.п.д. Во-вторых — весь звук излучается через тоннель, а динамик полностью закрыт. При компоновке такого сабвуфера открываются немалые возможности для установки его в автомобиль. Достаточно найти небольшое местечко на стыке багажника и салона, где может разместиться жерло тоннеля — и путь мощнейшим басам открыт.
Из чего лучше сделать короб для сабвуфера своими руками
Из чего лучше сделать короб для сабвуфера
Из чего лучше сделать короб для сабвуфера своими руками, часто спрашивают читатели. Попробуем разобраться.
Эта статья написана именно с этой целью. Кроме того, читатель получит ценную инструкцию того, как своими руками изготовить корпус для этого динамика. Узнав, из чего сделать короб для сабвуфера будет лучше всего, можно смело проступать к операции.
Какой материал лучше
Из чего лучше сделать коробок для сабвуфера
Материалов, из которых можно изготовить корпус для такого динамика, в принципе, много. Это может быть фанера, МДФ, ДСП и так далее. Каждый из этих материалов имеет не только достоинства, но и недостатки.
Примечание. Самым лучшим материалом для изготовления корпуса сабвуфера, по мнению многих экспертов, является корабельная ламинированная фанера.
Найти корабельную фанеру не так уж и сложно, как кажется на первый взгляд. На стройках и других производственных предприятиях такой материал есть.
Из этой фанеры часто делают опалубку. Данный материал всегда влагоустойчив, очень прочен и жестковат. Одним словом, для корпуса саба – то, что нужно.
Примечание. Полезно будет знать, что на Западе, где изготовление самодельных корпусов для сабвуферов очень приветствуется, предпочитают МДФ. Фанеры корабельной у них вообще не найти и причину такой любви к МДФ многие эксперты видят именно в этом.
ДСП – материал тоже неплохой, но влагу не любит совершенно. Кроме того, при обработке ДСП имеет свойство крошиться. С другой стороны, если взять материал потолще, то проблему можно решить.
Из чего сделать коробок для сабвуфера
Некоторые эксперты советуют и другие материалы, но они, как правило, не так популярны – к примеру, клееные плиты из ламината.
Из чего лучше делать короб для сабвуфера
Покупной или сделанный самостоятельно
Изготовление коробов для сабвуфера
Изготовление короба сабвуфера – процесс ответственный, но одновременно с этим очень интересный. Конечно же, всегда можно пойти в магазин и приобрести готовый саб в корпусе.
Но это дело новичков. Профессионал всегда отдельно покупает сабвуферную головку, а затем собственными руками изготавливает ящик.
Примечание. Последний вариант подойдет не только профессионалам, но и людям, увлеченным автозвуком и желающим получить от динамика по максимуму. Сабфуверная головка, помещенная в самодельный ящик, будет издавать невероятно сильное звучание низких частот.
Прежде, чем перейдем к процессу изготовления, вновь немного остановимся на теме покупных сабвуфером в комплекте с корпусом. Как уже стало ясно, на качество надеяться здесь не приходится, но привлечь покупателя может стоимость.
На некоторые модели готовых корпусов цена составляет всего-то 1 тысячу рублей.
Не стоит говорить, что материал такого ящика не может быть из дорогих. Фанера всегда тонкая, а сам ящик не способен похвастаться даже жесткостью.
Примечание. Покупной сабвуфер не даст получить правильное звучание. И ту же головку, если перенести в другой ящик, сделанный самостоятельно, можно подключить так, что она зазвучит гораздо сильнее и качественнее.
Изготовление
Короб для сабвуфера сделать
Из чего делать короб для сабвуфера
Примечание. Выбирая фанеру, главное – обратить внимание на ее толщину. Старайтесь подбирать толстую фанеру, ведь от этого будет зависеть жесткость всей конструкции, что в итоге скажется обязательно на звучании.
Так, оптимальной толщиной для ящика сабвуфера считается размер в 18 мм. Это вполне разумно: не надо будет тратить большие деньги (чем толще фанера, тем она дороже) и качество останется на уровне. С другой стороны, каждый решает сам и порой, вес самодельного ящика может достигать 50 с лишним килограммов.
Примечание. Не забываем купить кусок карпета, которым оклеим ящик на последней стадии изготовления.
Строим корпус
Первым делом приступаем к изготовлению корпуса ящика.
Начали:
Примечание. Можно поступить и иначе. В первом листе делается отверстие обычного размера, а во втором листе, оказывающемся снаружи – отверстие большего размера. Таким образом, головка саба будет как бы утоплена в корпусе, что положительно сказывается не только на технических возможностях, но и на эстетических составляющих.
Примечание. Другими словами, желательно закручивать саморезы через каждые 3-5 см.
Примечание. Со временем мебельные шурупы не разбалтываются, даже от постоянных трясок и колебаний.
Защищаем и дорабатываем корпус
Примечание. Считается, что закрытый тип ящика для сабвуфера вообще не должен иметь никаких отверстий. И некоторые эксперты даже рекомендуют проверить герметичность ящика путем заливания внутрь воды. Но это уже перебор и вряд ли такое делать нужно.
Какой сделать короб для сабвуфера
На этом процесс изготовления ящика для сабвуфера своими руками можно назвать законченным. Инструкцию ни в коем случае нельзя игнорировать.
Немаловажное значение имеют видео обзоры и фото – материалы, которым также надо уделить внимание(см.Как обтянуть карпетом сабвуфер: делаем своими силами). Таким образом, цена на корпус для сабвуфера будет самой минимальной, так как надо будет потратиться только на расходные материалы.
AnatolyArzamasov › Блог › Материал для изготовление короба под сабвуфер
Материал для изготовление короба под сабвуфер
Самый подходящий материал многослойная фанера. Но из существующего большого разнообразия сортов фанеры, не каждый из них подойдет для изготовления корпуса сабвуфера. Так, при использовании для этих целей обычной фанеры с недостаточной плотностью — искажение звука обеспечено. Другая ситуация, когда мы имеем дело с многослойной (12 слоев) фанерой, при изготовлении которой используется корабельная древесина или русская береза. Она представляет собой отличный материал для изготовления небольших звуковых систем. Такая фанера обладает достаточной плотностью, в то же время, в сравнении с таким плотным материалом, как древесностружечная плита (ДСП) и древесноволокнистая плита (MDF) она гораздо легче. Многослойная фанера легко поддается обработке, вкручивая шурупы, можно не опасаться, что она будет расслаиваться. Одним словом фанера – это хороший материал сабвуфера для не большого объема.
Материал для сабвуфера – Фанера или ДСП
Оказывается, фанерный лист при толщине 12 мм обладает лучшими резонансными характеристиками, чем доски толщиной 16 мм разных пород дерева. Но необходимо взять на заметку, что изготовленные из этой фанеры большие корпуса звенят. Она просто не приемлема при изготовлении корпусов, имеющих большие плоские пролеты.
Древесностружечные плиты. Эти изделия сегодня относится к самым распространенным материалам. В магазинах и на рынке можно встретить плиты ДС разных сортов, но при изготовлении корпусов рекомендуется использовать ДСП, имеющие самую большую плотность. Правда, такие плиты по весу тяжелее других, но они легче поддаются обработке и лучше звучат. ДСП при толщине 16 мм, пожалуй, самый лучший материал, когда изготавливаются мощные низкочастотные акустические системы, благодаря ее высокой плотности и слабым резонансным качествам.
ДСП относится к недорогим легкодоступным материалам. Правда, этот материал обладает существенным недостатком, он боится влаги, легко ее впитывает и разбухает. Поэтому корпус из ДСП следует после изготовления сразу окрасить. Так же ДСП с большим трудом поддаются обработке дисковыми или ленточными пилами.
— Фанера – хороший материал, но дороговат, и при больших объемах звенит, надо ставить ребра жесткости.
— ДСП дешевле и имеет большую жесткость.

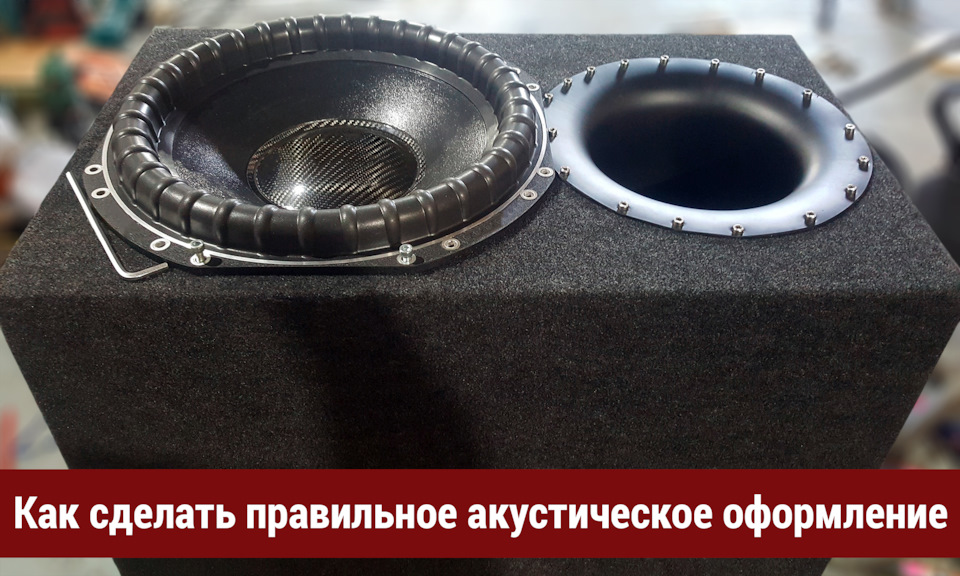

AleksMechanic › Блог › Как сделать правильное акустическое оформление (короб) для саба?
Итак, продолжаем про сабостроение. Уже было описано, почему сабвуфер нужен, и какое акустическое оформление выбрать под конкретную музыку. Пора поговорить о том, как же сделать правильное акустическое оформление 😉 И тут есть несколько способов:
1. Сделать просто наугад, вдруг заиграет.
Как ни странно, так поступают многие. Удивительно, как беспечно люди относятся к этому вопросу, ведь сабвуфер и усилитель стоят приличных денег, а ушатать и то и другое при таком подходе — легче легкого. Короче, это не наш путь, мы с негодованием отвергаем его! 🙂
2. Поискать чертеж в интернете.
Ну или написать «какой ящик сделать для…» Тоже так себе путь. Мы не знаем, кто делал этот чертеж, и кто советует. Может получиться хорошо, а может быть практически как по первому пункту. Лотерея.
3. Воспользоваться рекомендациями производителя.
Хороший вариант. Обычно производители с именем указывают типы и объёмы коробов для сабов, вплоть до длины и площади порта.
Но проблема в том, что, во-первых: не все представляют, как реализовать эти цифры и рекомендации в реальный саб (у некоторых проблема возникает даже в том, чтобы перевести объём ЗЯ в его размеры — высоту, глубину и ширину, не говоря уже про порт ;-)); во-вторых: производитель даёт усреднённые объёмы, совершенно не учитывая вашу музыку и усилитель. А это важно.
Ну и, кроме того, есть огромное количество сабвуферов, документации с параметрами динамиков к которым просто нет. Что делать тогда?
4. Заказать расчет или готовый саб.
Это уже лучше. Но с одним условием — заказывать надо у хороших специалистов, которые знают как это, и умеют. Имеют хорошие результаты и отзывы. Например, расчёт можно заказать у меня 😉 Всего за 500-600 рублей (в зависимости от сложности и акустического оформления) вы получаете сам расчёт, моделируемый график АЧХ вашего динамика в определенном коробе, 3D эскиз ящика, деталировку и карту распила. После этого вам останется только купить фанеру, распилить ее (или заказать распил) и собрать свой сабвуфер!
Так как drive2.ru сейчас не позволяет отправлять сообщения в личку, даже с подтвердённым номером, пишите в VK, если пользуетесь (vk.com/id2026901) или сразу на номер: +380958591542 (Telegram, Viber, WhatsApp).
Минус у этого пути один — в следующий раз придется опять придётся заказывать и платить деньги. Но если вас это устраивает, это хороший путь.
5. Научиться делать самостоятельно.
Направление мысли верное — если постоянно пилить ящики, себе или друзьям, то лучше это уметь самому, чем каждый раз заказывать у других специалистов. Да еще и не потестируешь нормально.
Идёте в интернеты, покупаете вагон книг и пытаетесь по ним самостоятельно до всего докопаться.
Делаете гору тестов, за свои деньги. Что-то будет получаться, что-то нет. Будут бесполезные траты денег и времени, это неизбежно. Это долго и непросто.
6. Найти наставника, который научит.
Это самый лучший путь, если есть желание научиться делать это круто. Важный момент — наставник должен быть с результатами, и наставник должен ВЗЯТЬ вас в обучение. А это уже не просто, ведь найти человека, обладающего нужными знаниями и практикой, а также желающего тратить на вас свое время, непросто. Но если договоритесь, это будет очень круто, ведь наставник покажет как, научит как не делать, и исправит ошибки.
Это самый быстрый путь к результатам. Из всех известных мне проектов, где методично, последовательно, с результатами и обратной связью обучают автозвуку, я могу выделить только один: Школа Автозвука. У них есть результаты, свои и нескольких тысяч учеников. И они готовы делиться своими знаниями, в том числе — бесплатно. Конечно, есть и платные продукты, но это для «продвинутых пользователей» 🙂 Знаю, о чём говорю, так как сам учился в ША.
Кстати, периодически Школа Автозвука проводит бесплатный мастер-клас по сабвуферам с ФИ. Если интересно, запишитесь на него ТУТ >>>
Из чего и как правильно сделать короб для сабвуфера – чертежи для сборки и оформление саба своими руками
Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.
Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.
Шаг 1: Детали и инструменты
Элементы, которые являются необязательными, но настоятельно рекомендуются:
Товары, которые вам нужно купить:
Дополнительные предметы, которые вы можете купить:
Шаг 2: Выбор сабвуфера и типа корпуса
Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.
Некоторые критерии, которые стоит учитывать при выборе:
Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.
Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.
Шаг 3: Проектирование корпуса с помощью WinISD
Появится окно, похожее на изображение выше.
Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.
Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.
Шаг 4: Определение размера короба
После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.
При конструировании короба вам придется зафиксировать все стенки. Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь). Таким образом, вам не нужно будет расширять короб.
Шаг 5: Покупка компонентов
Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.
Шаг 6: Резка дерева
Как только вы приобрели все компоненты, настало время начать работу.
Шаг 7: Сборка корпуса
Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.
Шаг 8: Эстетика
Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.
В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь. Углы корпуса я срезал под 45 градусов. Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.
Шаг 9: Установка аксессуаров
После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.
Шаг 10: Установка корпуса
После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.
Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.
Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.
Подключите сабвуфер к основному усилителю.
Шаг 11: Заключение
Поздравляю, вы закончили конструирование сабвуфера.
