Как сделать котел на соломе
Сжигание соломы для производства тепловой энергии
Во многих европейских государствах важное место в их топливно-энергетическом балансе занимает солома. Сжигание соломы, которая не используется как корм или подстилка для животных, в котлах специальной конструкции является рациональным способом получения тепловой энергии.

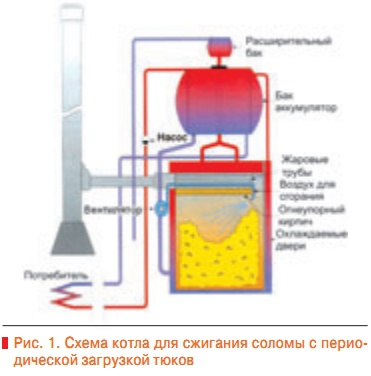

Рис. 1. Схема котла для сжигания соломы с периодической загрузкой тюков

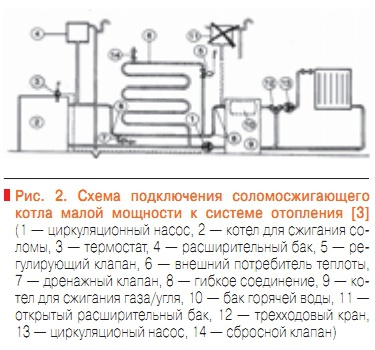

Рис. 2. Схема подключения соломосжигающего котла малой мощности к системе отопления [3]

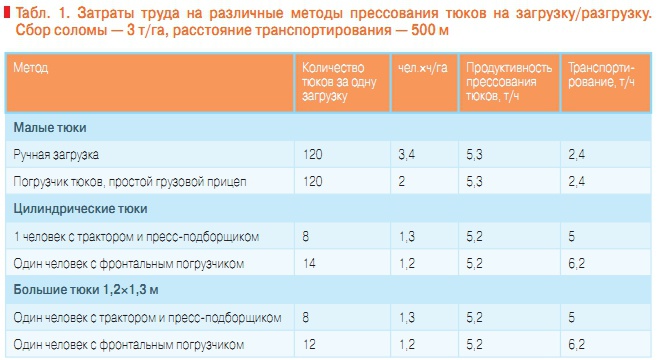

Табл. 1. Затраты труда на различные методы прессования тюков на загрузку/разгрузку. Сбор соломы — 3 т/га, расстояние транспортирования — 500 м

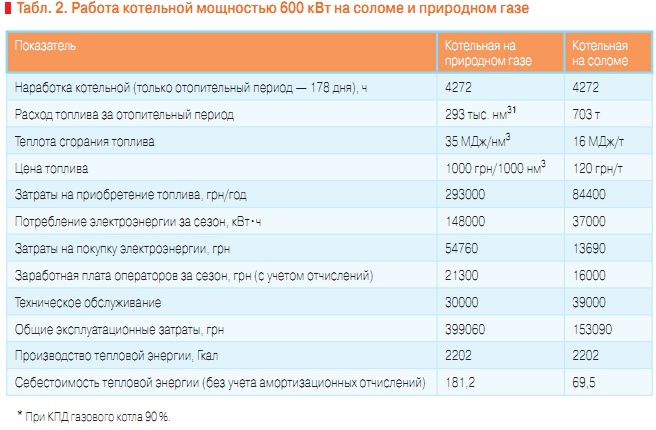

Табл. 2. Работа котельной мощностью 600 кВт на соломе и природном газе
У соломы как у топлива есть ряд преимуществ :
Однако, с другой стороны, солому очень непросто использовать в качестве топлива как на этапах сбора, транспортировки и хранения, так и на этапе непосредственно сжигания. Это связано с ее неоднородностью, относительно высокой влажностью, малым объемным энергосодержанием, низкой температурой плавления золы и повышенным содержанием хлора. Выход летучих при сжигании соломы (около 70 %) обуславливает специальные требования к распределению и смешиванию воздуха, поступающего в зону горения, а также к конструкции котла. Диапазон влажности, допустимый для сжигания соломы, составляет 10–25 % (оптимальное значение — 15 %).
Сбор, хранение и транспортировка соломы
В большинстве стран восточной Европы наиболее распространенным методом сбора и транспортировки соломы является ее измельчение и накопление в грузовых прицепах. После этого солома хранится в больших стогах, как правило, некрытых. Такой способ не совсем подходит для зим Западной Европы, отличающихся большим количеством осадков и сильными ветрами.
В странах западной Европы наиболее распространенным способом обработки соломы является прессование тюков. Солома прессуется в малые, цилиндрические или большие тюки. При прессовании солома может измельчаться, для того, чтобы тюки легко разнимались на части при использовании в качестве подстилки для животных. Солома, предназначенная для сжигания, должна храниться в сухих условиях.
Лучше всего хранить ее под крышей, например, в относительно дешевых полевых сараях без боковых стен (т.е. под навесами) или в закрытых помещениях. При использовании навесов, они должны иметь большой козырек, чтобы дождевая вода не попадала на солому. Важно обеспечить свободный доступ к соломе, чтобыупростить процедуру ее хранения и загрузки-разгрузки. При перемещении и хранении малых тюков очень удобно использовать конвейер.
Для операций с большими тюками необходим трактор с фронтальным погрузчиком, в помещении должно быть достаточно места для маневра трактора. Можно хранить солому под пленочным покрытием, но это не рекомендуется в условиях климата, характеризующегося сильными ветрами. При хранении соломы на открытом воздухе существует риск повышения ее влажности (особенно в верхних слоях) до уровня, который выше допустимого для сжигания соломы (25 %).
Погрузку и транспортировку соломы можно организовать различными способами. Маленькие тюки можно грузить вручную или при помощи более или менее сложных устройств. Теперь на смену малым тюкам пришли большие или цилиндрические, что значительно сократило затраты труда. В табл. 1 приведены результаты исследования различных методов хранения и транспортировки различных тюков [1]:
Котлы для сжигания соломы
Сделаем акцент на котлы, которые могут быть установлены уже сейчас в фермерских хозяйствах. Фермерские котлы мощностью до 1 МВт делятся на установки с периодической и автоматической загрузкой топлива. Котлы периодического действия представляют собой жаротрубные котлы с большой топкой, которая окружена водяной рубашкой. В зависимости от мощности, топка котла может быть приспособлена для сжигания малых, цилиндрических или больших тюков.
Котлы разного размера могут вмещать от трех малых до двух-трех больших тюков. Подача воздуха в зону горения может регулироваться вентилятором по сигналу от термостата, установленного в жаровой трубе, или в системе контроля за содержанием кислорода в дымовых газах. Кроме того, для улучшения условий протекания процесса горения расход воздушного дутья регулируется, постепенно изменяясь по мере выгорания тюка.
Путем постепенного перемещения области подачи воздуха достигается равномерное горение тюка соломы. КПД работы котла периодического действия составляет примерно 77–82 %, уровень содержания СО в продуктах сгорания — меньше 0,5 % [2]. Для обеспечения более качественного сжигания и стабильной скорости горения при максимальной нагрузке котла все котлы периодического действия оснащены баком-аккумулятором.
Объем бака-аккумулятора обычно составляет 60–80 л воды на 1 кг соломы, который подается в топку. Типичный бак аккумулятор выполняется в виде отдельного резервуара, расположенного над котлом. Котлы с автоматической загрузкой сырья отличаются тем, что в состав установки входит устройство непрерывной автоматической подачи соломы в котел. Различаются устройства подачи для целых тюков соломы и для соломы-сечки.
В установке отсутствует теплоаккумуляционный бак, но появляется необходимость в промежуточном хранилище соломы, из которого онанепрерывно подается в котел. Автоматические котлы, как правило, имеют более высокий КПД и меньшие выбросы в атмосферу. Однако основное преимущество неавтоматических котлов периодической загрузки над автоматическими — более низкие капитальные затраты на их внедрение и более высокая надежность при применении соломы повышенной влажности и загрязненности. Стоимость котлов одинаковой мощности может отличаться в два-три раза.
Установка котла и его работа
На рис. 2 приведена схема подключения соломосжигающего котла к системе теплоснабжения. Объем расширительного бака должен составлять не менее 8 % от общего объема воды в котле. При отсутствии бака-аккумулятора объем воды в котле (в литрах) должен быть как минимум в четыре раза больше мощности установки (в кВт). Так, установка мощностью 90 кВт должна иметь бак объемом 360 л.
С помощью фронтального погрузчика в топку котла помещаются два тюка. Они поджигаются, и дверца топки закрывается. Горение тюков продолжается около 5 ч. При этом автоматика регулирует расход дутьевого воздуха в зависимости от содержания кислорода в дымовых газах, а также направление дутья в зависимости от степени выгорания тюков и перемещения фронта горения.
За это время теплота, которая выделяется, аккумулируется в водяном баке-накопителе. Через теплообменник она из циркуляционного контура котла передается в тепловую сеть и подводится потребителям. По мере потребления теплоты температура в баке-аккумуляторе падает, и через определенное время необходима новая загрузка тюков.
Безопасность эксплуатации котла, работающего на соломе
Котел должен быть установлен таким образом, чтобы отвечать всем нормам пожаробезопасности, в т.ч. в зданиях, расположенных поблизости. Необходимо обеспечить соответствующие противопожарные меры, ведь солома представляет собой горючий материал, легко рассеивающийся при загрузке-разгрузке и транспортировке. В случае взрыва газов в котле горящие частицы могут легко вызвать возгорание соломы.
А если между котлом и хранилищем для соломы не предусмотрены необходимые противопожарные средства, огонь может распространиться и на солому в хранилище. Аналогичные установки требуют обязательного обслуживания оператором. В зоне постоянного пребывания оператора должны быть размещены показатели уровня воды с нанесенными нижним и верхним допустимыми уровнями. Кроме того, установка должна иметь тягонапоромер для контроля тяги газохода.
Дополнительные лестницы/площадки, специально оснащенные смотровые окна могут быть необходимыми для установок большей мощности.
Удаление золы после сжигания соломы
При сжигании соломы образуется достаточно большое количество золы (ее содержание в соломе составляет 3–5 %). Более того, зола мешает нормальному протеканию процесса горения из-за ее достаточно низкой температуры плавления. Ошлаковывание может начаться уже при температуре 800–850 °С. В золе содержится ряд питательных веществ (в виде солей), главным образом калий, фосфор, кальций.
Эти вещества могут быть возвращены назад в почву вместе с золой. Основной вклад в процесс шлакования вносит калий. Если перед подсушкой и прессованием тюков солома очень сильно промывается дождями, часть солей калия из нее вымывается. В результате качество соломы как топлива повышается, а возможные проблемы при сжигании уменьшаются. Золу можно раскидывать по полю при помощи разбрасывателя.
Экономические показатели работы соломосжигающих котлов
Первым соломосжигающем котлом, установленным на Украине, был котел мощностью 980 кВт в селе Дрозды Киевской области на агрофирме «ДиМ». Это произошло в рамках украино-датского пилотного проекта в 2000 г., в котором НТЦ «Биомасса» выступил в качестве субподрядчика. Успешная работа этого первого котла привела к тому, что вскоре украинская компания «ЮТЭМ» приобрела у датской компании Passat Energy — поставщика оборудования для первого на Украине проекта, лицензию на производство таких котлов периодического действия на Украине.
Отсутствие на Украине рынка таких котлов, вызванное в основном информационным барьером и низкой на то время стоимостью природного газа привело к тому, что все производимые котлы экспортировались в те же европейские страны, например, в Данию или Польшу. Лед тронулся в январе 2006 г., когда в с. Струтинцы Винницкой обл. заработал первый котел украинского производства.
Фермерское хозяйство ТОВ «Рапсодия» самостоятельно, за счет собственных средств, решило установить котел мощностью 250 кВт для обеспечения тепловой энергией мельницы [4]. Сначала планировалось отапливать мельницу, сжигая природный газ. Было потрачено даже 40 тыс. грн на проект подведения газопровода. Но, как говорится, «не было бы счастья, да несчастье помогло» — стоимость природного газа в конце 2005 г. выросли, и собственнику пришлось искать альтернативу.
Теперь он вряд ли жалеет о своем выборе в пользу новой технологии. Стоимость проекта составила примерно 200 тыс. грн. Себестоимость тепловой энергии с учетом амортизационных затрат составляет примерно 42 грн/Гкал. Прошлой зимой при температуре –20 °С уходило три-четыре 400 кг тюка соломы в день, что позволило поддерживать температуру в баке-аккумуляторе на уровне 65–68 °С — и этого вполне хватило для обеспечения теплом мельницы площадью 336 м 2 и высотой 6 м.
В данный момент существует немало барьеров для широкого и быстрого распространения новых энергоэффективных технологий использования соломы в качестве топлива для производства энергии. В первую очередь агропредприятия не располагают собственными (свободными) финансовыми ресурсами на внедрение таких проектов, а кредитование является для них пока еще достаточно дорогим удовольствием.
Также отсутствует последовательная государственная политика в области развития возобновляемых источников энергии. Большой проблемой является информационный барьер — информация по энергетическому использованию соломы очень слабо распространяется в селах, среди самых заинтересованных пользователей новой для нас технологии. На Украине, по данным статистики, в последние годы каждый год производится около 25 млн т соломы, из которых 20 % (5 млн т) не используется ни в качестве подстилки, ни в качестве корма для животных.
Очевидно, что эта масса должна быть направлена на производство тепловой энергии. Так, общий потенциал оборудования, необходимого для ее сжигания, оценивается в 113 тыс. фермерских установок мощностью 0,1– 1 МВт и в 700 установок централизованного теплоснабжения мощностью 1–10 МВт. Первые котлы ужеустановлены, рынок потребителей и производителей оборудования начал свое формирование, теперь рост стоимости природного газа и других традиционных энергоресурсов будет работать только на развитие этого рынка.
Как своими руками изготовить пиролизный котел на опилках
Универсальный в использовании, экономичный и простой в обслуживании котёл на опилках своими руками позволит полностью решить проблемы с обогревом дачного строения или небольшого загородного домика. Использование щепы в качестве топлива снижает расходы домовладельца на отопление помещения, при этом такие установки отличаются функциональностью и способны работать от одной заправки на протяжении нескольких дней.
На сегодняшний день существуют различные конструкции отопительных котлов, работающих на опилках. Это могут быть классические печки-буржуйки с подключенным к ним тепловым контуром. Большой популярностью пользуются модификации, в которых отсутствует зольник, а загрузка топлива осуществляется сверху при помощи бункера и механизированного шнека, что позволяет автоматизировать работу отопительного оборудования.
Модификации котлов с бункером не только отличаются эффективностью, но и позволяют существенно упростить обогрев частного дома. Домовладельцу не придется ежедневно выполнять дозагрузку топлива, а при условии использования качественно высушенных опилок такие отопители будут отличаться максимально возможной эффективностью и экономичностью. Отдельные модификации, которые оснащаются увеличенными в размерах топочными баками и дополнительными бункерами с опилками, могут работать на одной загрузке топливом 5−6 дней, обеспечивая теплом частный дом площадью в 150−200 квадратных метров.
К особенностям эксплуатации отопительных приборов этого типа относят следующее:
Популярностью пользуются автономные отопительные котлы на опилках, которые используют пиролизный принцип работы. Такие установки имеют сразу несколько камер сгорания, позволяя существенно повысить коэффициент полезного действия оборудования. В нижней топке топливо тлеет, под воздействием высоких температур из древесины выделяется газ, который дожигается в верхних отсеках, что обеспечивает максимально возможную эффективность оборудования.
Такие котлы длительного горения на опилках имеют конструкцию, аналогичную твердотопливным пиролизным установкам. Отличием является лишь наличие дополнительного бункера и специальной шнековой системы, которая автоматически подаёт топливо в камеру сгорания.
Во многом популярность отопительных приборов, которые работают на древесной стружке, объясняется многочисленными преимуществами этой технологии. Изготовленный своими руками котел на опилках длительного горения имеет следующие преимущества:
Изготовленные своими руками котлы на опилках характеризуются универсальностью и эффективностью. С помощью такого отопительного оборудования с легкостью обогревают помещение любой площади. Благодаря простой конструкции прибора его можно сделать самостоятельно, а в последующем топливо можно брать бесплатно на пилорамах или покупать уже готовые высушенные прессованные брикеты опилок.
Из минусов котлов на опилках отмечают их повышенные требования к качеству топлива и его показателям влажности. Также потребуется периодически выполнять очистку дымохода от золы и сажи. От правильности такого сервисного обслуживания будет напрямую зависеть эффективность оборудования и его безопасность эксплуатации.
Заводские модели котлов, работающих на щепе и опилках, оснащаются различными системами безопасности, которые предупреждают возгорание оборудования, а также его перегрев. Отдельные модели имеют также дополнительные датчики, которые регистрируют повышенное содержание угарного газа, способны обнаружить дым, тем самым предупреждая об опасности пожара.
Оборудование может работать сразу в нескольких режимах:
Максимальный режим работы котла активируется сразу после включения оборудования и при наличии в бункере необходимого количества топлива. Как только теплоноситель и воздух в помещении прогреются до нужного уровня, автоматика самостоятельно снизит интенсивность горения, что позволит обеспечить эффективное использование топлива.
Режим средней мощности позволяет оборудованию работать максимально долго от одной загрузки топлива. Интенсивность горения опилок в топке регулируется за счет увеличения или уменьшения поступления воздуха в камеру сгорания. При активации этого режима котел, оснащенный дополнительной автоматикой, может поддерживать температуру в помещении на заданном уровне.
В режиме «Пауза» котел не нагревает помещение, а горение топлива прекращается или его интенсивность сводится к минимуму. В последующем домовладелец может быстро нагреть котел, переведя его в средний или максимальный режим работы.
Наличие режимов работы котла позволяет гарантировать удобство использования отопительного прибора, повышая безопасность его эксплуатации. При наличии автоматической системы управления домовладелец может по своему желанию устанавливать необходимую температуру теплоносителя, а встроенные датчики будут уменьшать или увеличивать интенсивность нагрева, обеспечивая комфорт проживания в частном доме.
Эффективность твердотопливного котла будет во многом зависеть от качества топлива. Рекомендуется использовать хорошо просушенную мелкую щепу различных пород древесины. К опилкам предъявляют следующие требования:
Отдельные модификации котлов, в которых реализована функция автозагрузки топлива из бункера, не могут работать с опилками, имеющих влажность более 40%. Поэтому качеству просушки стружки необходимо уделить должное внимание. Для удобства загрузки и хранения такого топлива часто используют прессованные опилки, которые предлагаются по доступным ценам, что существенно уменьшает расходы на обогрев частного дома.
В продаже сегодня можно найти различные модификации отопительных автономных котлов, работающих на щепе и опилках. Несмотря на все свои преимущества, они имеют один существенный недостаток — высокую стоимость оборудования. Поэтому многие дачники и владельцы частных домов изготавливают универсальные в использовании котлы самостоятельно, благо простая конструкция такого оборудования позволяет сконструировать его даже при отсутствии соответствующих знаний и опыта работы.
Для изготовления котла на щепе своими руками потребуются следующие инструменты и материалы:
В сети можно найти различные чертежи исполнения котлов, работающих на опилках и щепе. Проще всего такие отопители выполнить на основе трубы или газового баллона. Нужно лишь использовать прочную толстостенную сталь, что позволит обеспечить долговечность изготовленного своими руками котла.
На этом работа по изготовлению отопительного котла завершена. Необходимо провести пробный пуск, проверить качество сварки, а также удостовериться в отсутствии протечек водяной рубашки, по контуру которой циркулирует теплоноситель. В последующем возможна модернизация отопительного котла, к которому дополнительно монтируют бункер с опилками и шнековый механизм для автоматической загрузки стружки в камеру сгорания.
Выполнив самодельный пиролизный котел на опилках и щепе, можно не только решить проблемы с обогревом небольшого частного дома или дачного строения, но и сократить расходы на проживание за городом в зимнее время года. В специализированных магазинах можно приобрести уже готовые изготовленные промышленным способом котлы, имеющие один или два контура, отличающиеся полной безопасностью в эксплуатации и оснащённые управляющей автоматикой.
При необходимости можно изготовить универсальные варианты автономных отопителей, которые будут различаться своими показателями мощности, длительностью работы от одной заправки топливом, а также рядом других характеристик.
