Световой меч на Ардуино своими руками

Световой меч на Ардуино ► расскажем, как своими руками сделать световой меч со звуками из Звездных войн: схема сборки, материалы и программа для Arduino

Представляем очередной проект на плате Arduino Nano «Световой меч со звуками Звездных войн». Расскажем, как в домашних условиях сделать световой меч своими руками со звуками из культового фильма Звездные войны. Световой меч (lightsaber) будет интересно изготовить самостоятельно не только детям, но и взрослым. Схема lightsaber и подробная технология изготовления проекта размещена далее.

Видео. Световой меч своими руками на Ардуино

Вся электронная начинка светового меча на Ардуино (плата Arduino Nano, микросхема М5450В7, мини mp3 плеер, аккумулятор и т.д.) размещены в рукоятке. Свечение lightsaber происходит от 30 светодиодов — драйвер светодиодов М5450В7 позволяет включать до 34 светодиодов, используя всего два цифровых выхода на Ардуино для управления. Звуки звездных войн можно проигрывать с SD-карты или флэшки.

Как сделать световой меч своими руками

Для этого проекта нам потребуется:

Изготавливаем световой меч (lightsaber)

1. Изготовление светящейся части лазерного меча

Для начала следует выпрямить кусок проволоки диаметром 2-3 мм и длиной 700 мм и разметить маркером места спайки светодиодов. В проекте было использовано 30 красных светодиодов (можно сделать до 35 светодиодов, если используется микросхема М5450В7 dip40), поэтому светодиоды были припаяны к проволоке через каждые 20 мм. В итоге светящаяся часть меча получится порядка 60 см.

Фото. Изготовление лазерного меча из светодиодов своими руками

На фото представлена пошаговая инструкция изготовления лазерного меча своими руками в домашних условиях. Лучше всего использовать провода с минимальным сечением, поскольку в итоге 30 проводов (это значительный пучок) будут идти к ножкам микросхемы М5450. Начинать монтаж светодиодов следует с верхушки меча, плюсовая ножка припаивается к проволоке, а минус идет на микросхему.

Фото. Распиновка М5450В7 dip40 (ножка 19 и 20 соединены резистором)

На этой картинке указана распиновка микросхемы М5450В7 с 40 контактами. Как видите, питание микросхемы производится от платы Arduino с выхода 5V, управление световым мечом осуществляется за счет использования двух ножек (DATA и CLOCK). В итоге, используя всего два цифровых выхода на Ардуино, мы можем управлять включением и выключением 34 светодиодов лазерного меча.

2. Подключение микросхемы М5450В7 к Arduino Nano

Для самостоятельного изготовления светового меча в домашних условиях используется плата Arduino Nano. Благодаря своим миниатюрным размерам, она легко поместится внутрь полой ручки меча. На этом этапе следует припаять провода от микросхемы М5450 к портам платы Ардуино и подключить тактовую кнопку для включения/выключения светодиодов, чтобы проверить работоспособность сборки.

Фото. Схема подключения микросхемы М5450В7 к Arduino Nano

После сборки схемы по образцу (смотри фото выше), загрузите следующий скетч, размещенный под видео. Обратите внимание, что тактовая кнопка используется для подачи сигнала на Pin2, здесь мы использовали делитель напряжения на резисторе. При отпущенной кнопке на Pin2 не поступает ток, при нажатии на кнопку на Pin2 поступает ток 5V. К ножкам микросхемы L1 — L34 подключаются светодиоды.

Для проверки светодиодов и М5450В7 вы можете загрузить следующий скетч.

3. Подключение модуля DF Player Mini к Arduino Nano

Полную распиновку DF Player Mini вы можете посмотреть в занятии «Подключение DF Player Mini к Arduino». Данный модуль позволяет проигрывать музыкальные файлы в формате MP3 с microSD карточки или с флэшки (в данном проекте мы использовали флэшку с записанными звуками из фильма Звездные войны). Для Mini MP3 плеера потребуется установить библиотеку DFPlayer-Mini-Mp3.h, а также SoftwareSerial.h.

Схема подключения модуля DF Player Mini к Arduino Nano

В этом мини проекте на Ардуино Nano решено было отказаться от использования SD-карты. Несмотря на то, что подключение флэшки к DF Player Mini требует места и усложняет проект, ее использование оправдано. Во-первых, у всех есть старые флэшки с маленьким объемом памяти, которые уже не используются. Во-вторых, сделать запись и перезапись звуков на флэш-память более удобно, чем на SD-карту.

Для проигрывания звука светового меча в проекте был использован динамик от наушников, т.к. модуль DF Player Mini уже имеет встроенный усилитель. Все провода подключаются к модулю DF Player Mini и к плате Ардуино Nano с помощью двух-трех пиновых разъемов для удобства разборки схемы при необходимости. Питание лазерного меча на Ардуино Nano производится от аккумулятора 9V Крона.

4. Сборка лазерного меча на Arduino Nano

Все звуковые файлы «mp3» со звуками светового меча из фильма Звездные войны вы можете скачать у нас. Также вы можете сами подобрать необходимые звуки и нарезать их в любом аудио редакторе. Файлы следует сохранять в папке «mp3» на флэшке или SD-карте. Все mp3 файлы должны иметь имя с номером в четырех символьном формате. Например, «0001.mp3» или «0001-lightsaber.mp3».

Этапы сборки светового меча на Ардуино

Скетч для игрушечного меча из звездных войн

Скачать архив со скетчем и звуками звездных войн можно здесь

Дизайн ручки лазерного меча можно легко найти в интернете. Также данный проект можно самостоятельно усовершенствовать, например, добавить светодиоды — припаять параллельно к каждой ножке микросхемы М5450В7 dip40 по 2-3 светодиода или добавить светодиод в рукоять меча. Более сложный вариант — это добавить в проект гироскоп и выводить звуки при каждом взмахе мечом.

Источник

Как сделать световой меч со звуковыми эффектами своими руками часть 1 (подробная пошаговая инструкция, очень длиннопост)

Всем привет. Около 2 лет назад я делал пост о том как сделать световой меч, но за основу брал готовые рукояти от HASBRO. В этом посту я расскажу вам как сделать меч полностью своими руками:

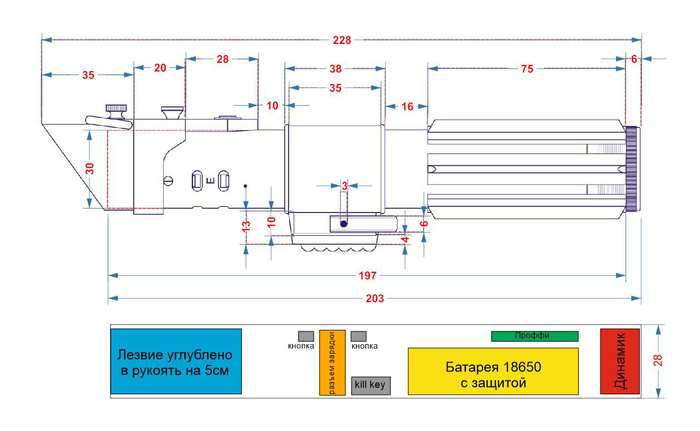

Для начала нам нужна вот такая схема с чертежами оригинальной рукояти.

За основу я брал пластиковую ПВХ трубу серого цвета с тонким стенками диаметром 40 мм. Название точно не помню, но в строительном магазине ее можно легко найти в отделе сантехники.

размечаем на ней длину будущей рукояти.

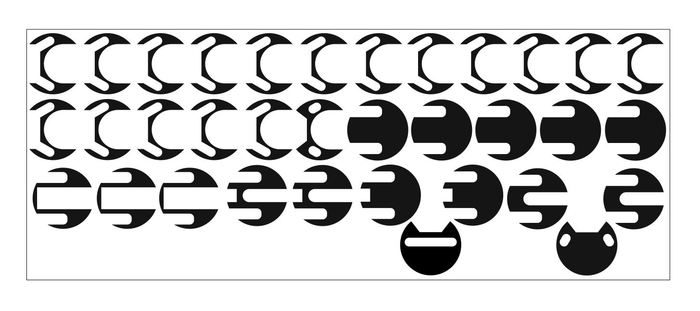

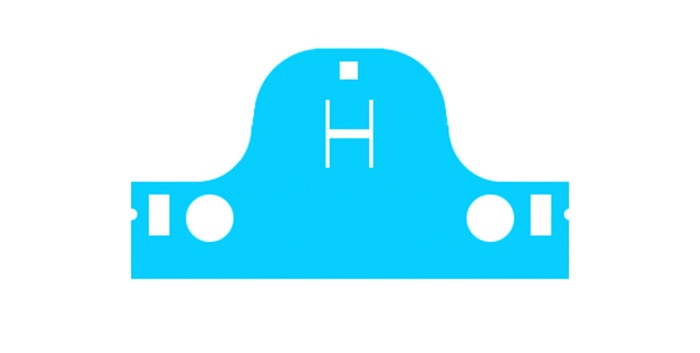

Далее нам понадобится трафарет верхней части:

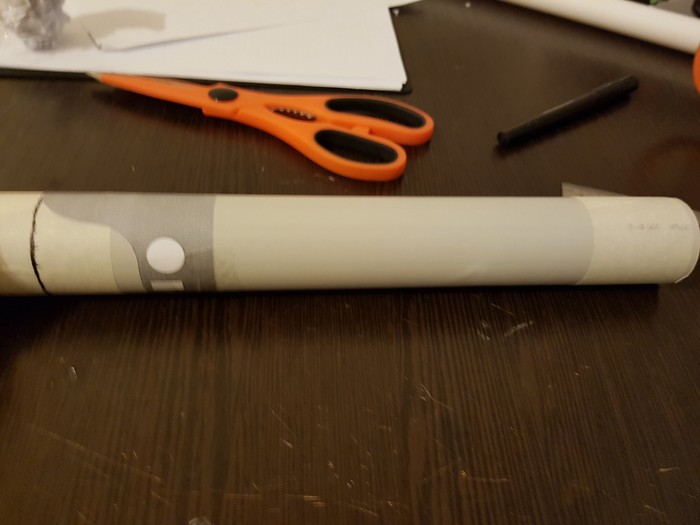

Распечатываем и накладываем на трубу:

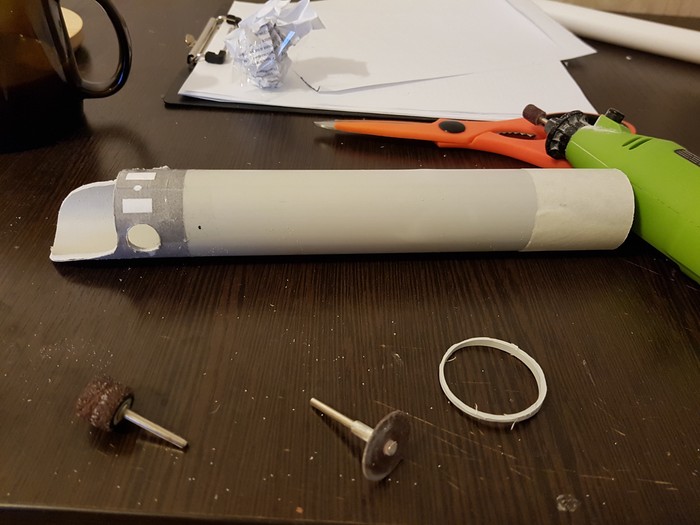

Отрезаем. Получается вот так:

Далее шкурим, ровняем, а так же огибаем ушки крепления кольца.

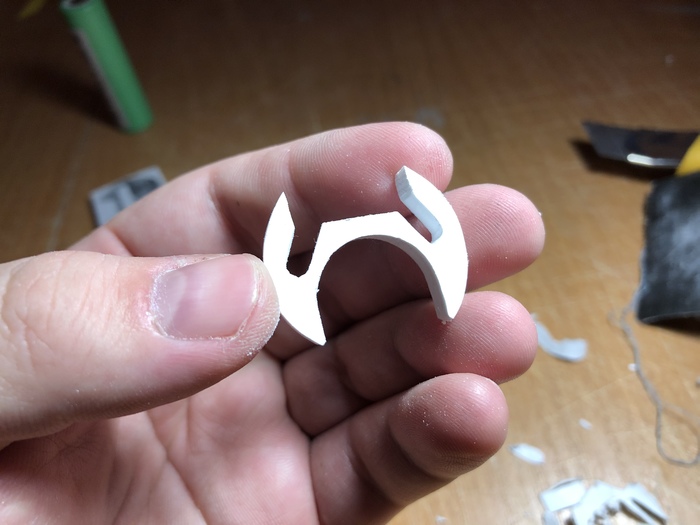

Сверлим отверстия в ушах:

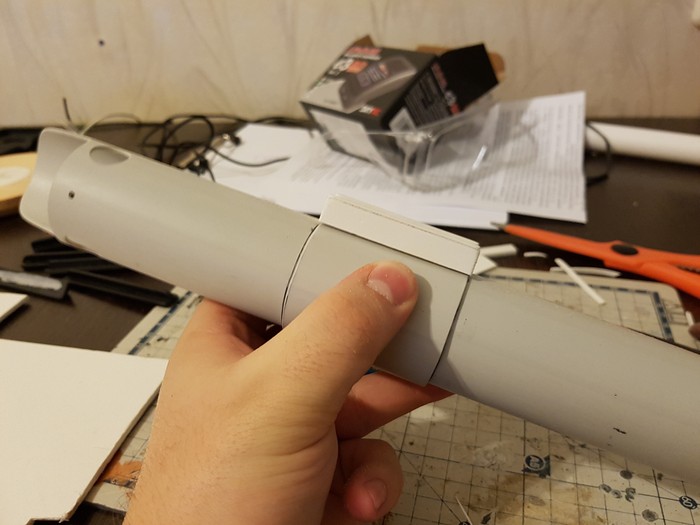

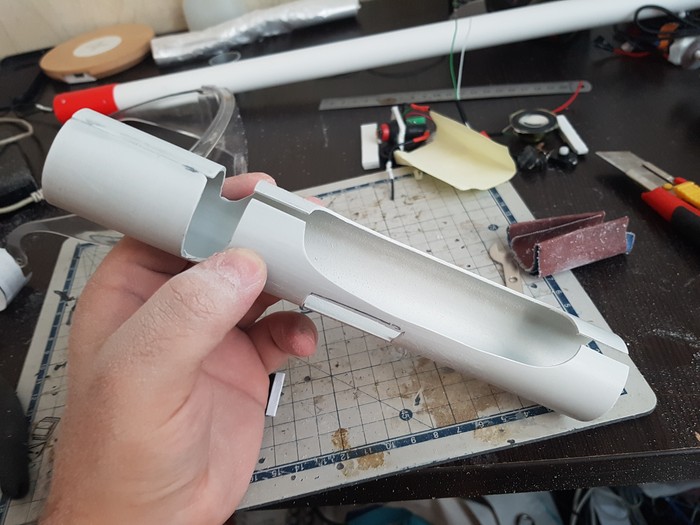

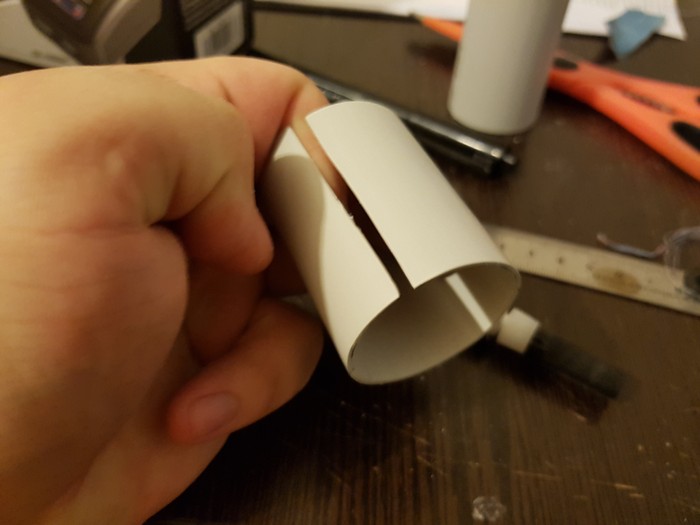

Далее из той же трубы вырезаем кусок длиной 5см, и распихиваем его пополам:

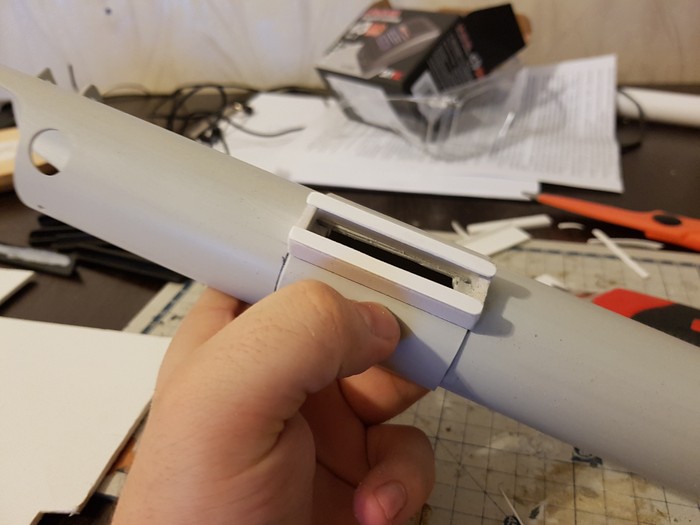

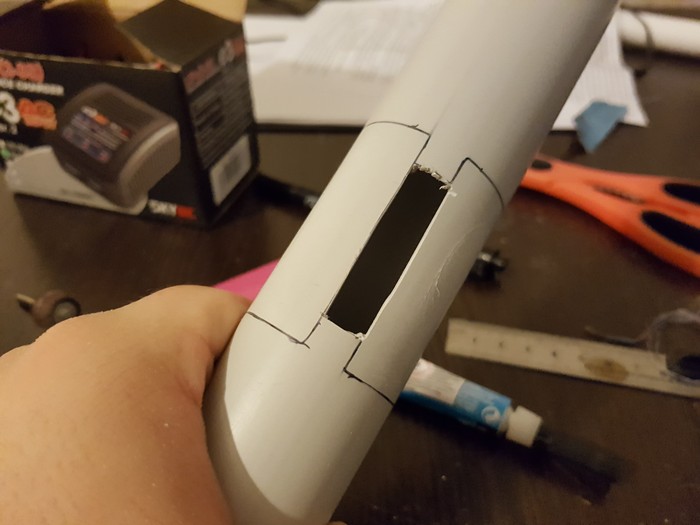

Прикладываем его к рукояти согласно схемы, размечаем позицию и делаем пропил для кнопок включения.

Далее делаем по размерам схемы коробку из пластика. Получается примерно вот так:

Теперь когда клей застыл, хорошенько все ровняем мелкой шкуркой, проходимся по всей поверхности рукояти. После этого с помощью растворителя обезжириваем всю поверхность рукояти, грунтуем и красим.

После того как высохнет первый слой (примерно через сутки) добавляем элементы декора из пластика согласно схеме и снова красим.

Краску я использовал вот такую

Она лучше всего подходит. До этого брал более дешёвую краску фирмы FOX, она оказалась ужасной, темнеет от прикосновений, а после покрытия лаком вовсе становится темно-серой.

Согласно схеме делаем кольцо, и так же красим его, можно одним слоем.

После полного высыхания краски (через сутки) покрываем рукоять глянцевым лаком

Из пластика согласно схеме вырезаем последние элементы дизайна, клеим их буквой Т, красим в черный матовый цвет и приклеиваем к рукояти.

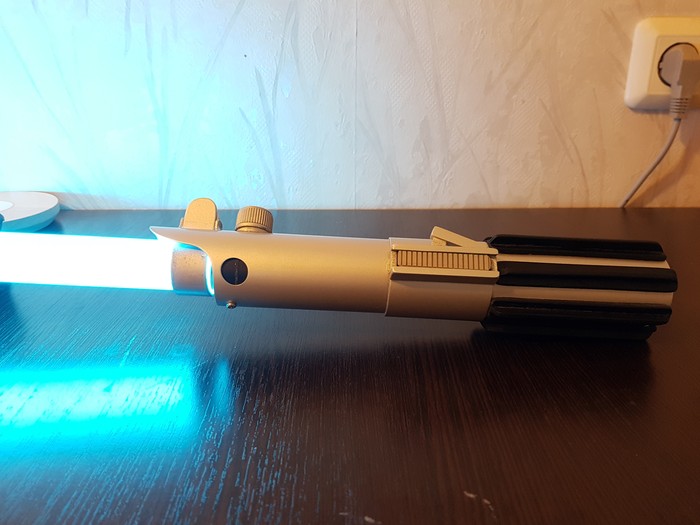

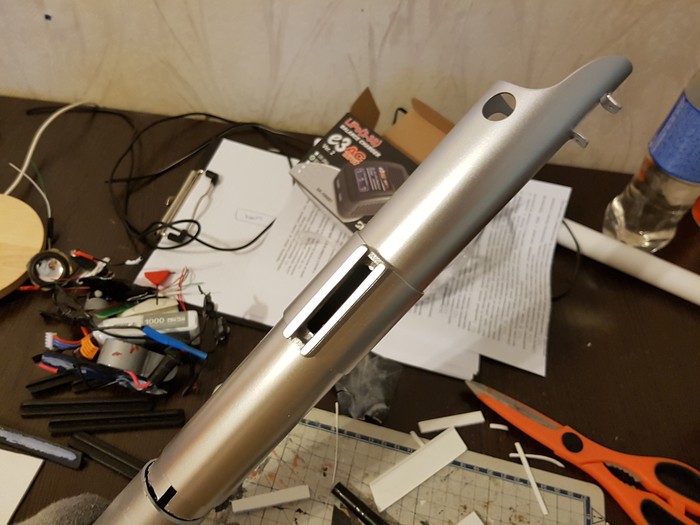

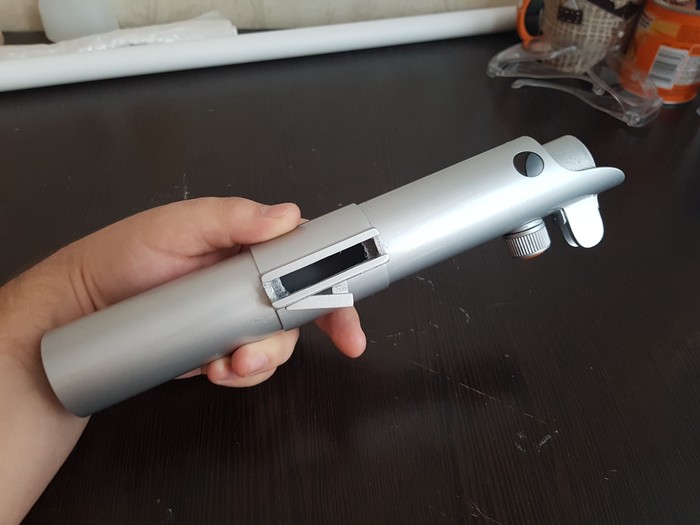

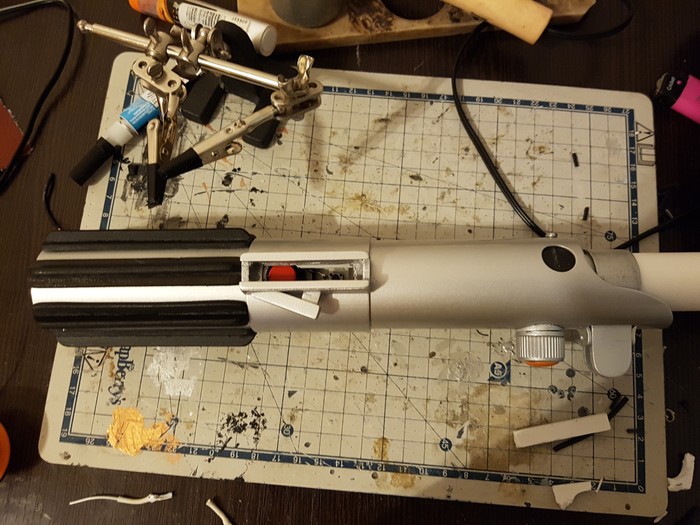

Получается вот такая отличная рукоять

Теперь про начинку.

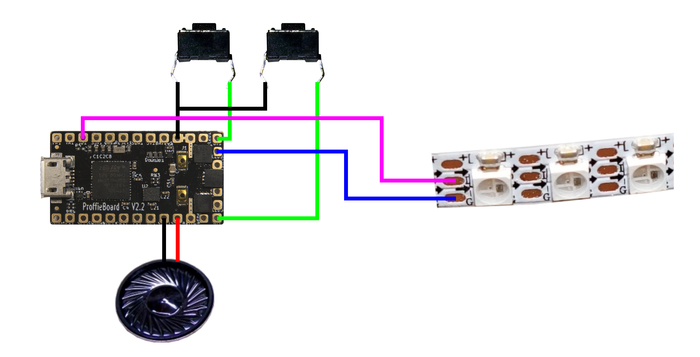

Вся начинка собирается вот по такой схеме:

Аккумулятор на 12 вольт можно купить в магазине РУ игрушек или в магазине страйкбольного оборудования.

Звуковые платы могут быть разные. Я беру обычно из мечей HASBRO однако сейчас продают дешёвые мечи в Fix Price, в них установлена идентичная копия звуковой платы HASBRO, видимо кто то не поленился скопировать ее. Качество звука отличное.

Так же нужен динамик, лучше всего взять из портативной акустики. Динамики 4 вата 4 ампер лучше всего подходят, они басистые и вибрируют хорошо.

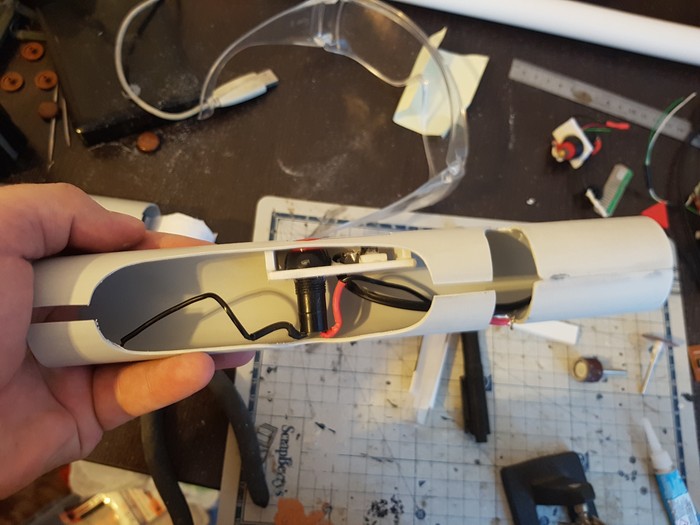

Для всей этой электроники понадобится шасси, что бы можно было в любой момент легко разобрать меч для ремонта или апгрейда. Вырезаем из той же трубы, у меня получилась примерно такая форма:

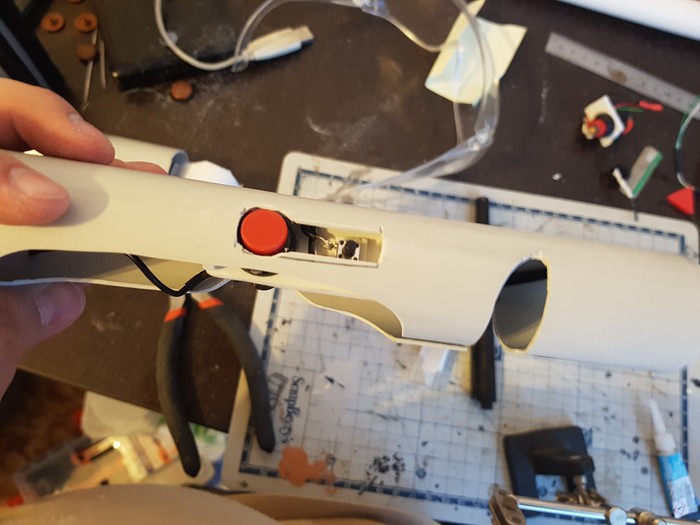

Вставляем ее в рукоять, размечаем отверстие под кнопку и наполняем:

Тут у меня заканчивается медиаблоки, поэтому продолжение во 2 части.

Найдены возможные дубликаты

А где часть про лезвие?

какой используете аккумулятор?

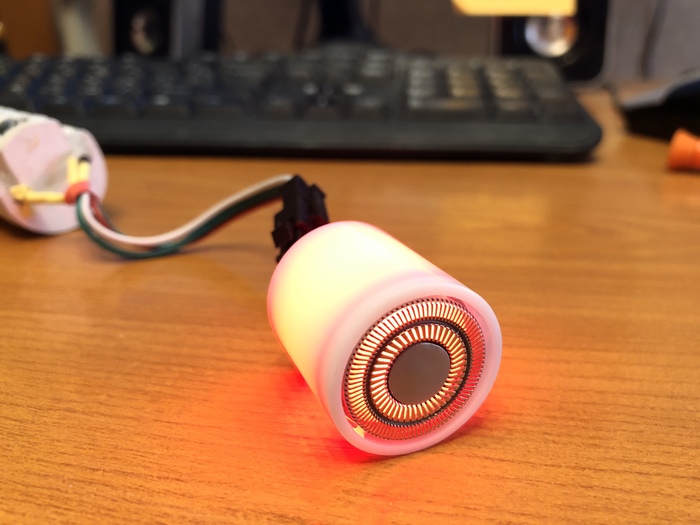

Заглушка для светового меча вместо лезвия

В прошлой серии постов про постройку светового меча Дарта Вейдера, я обещал показать как сделать заглушку которая устанавливается вместо лезвия.

Давайте еще раз вспомним как она выглядит.

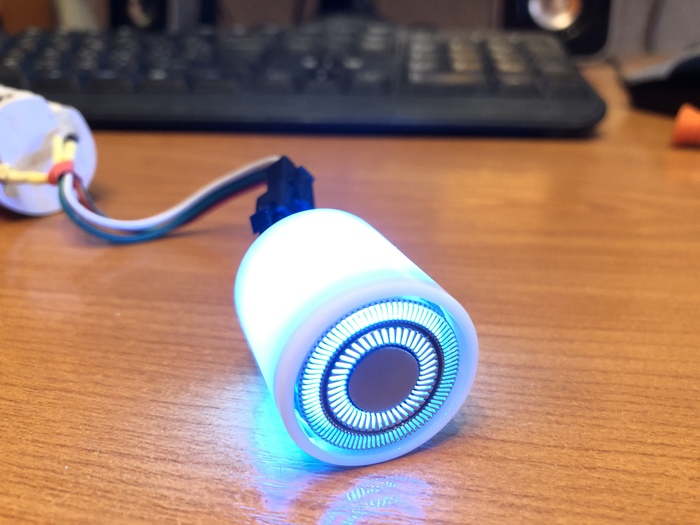

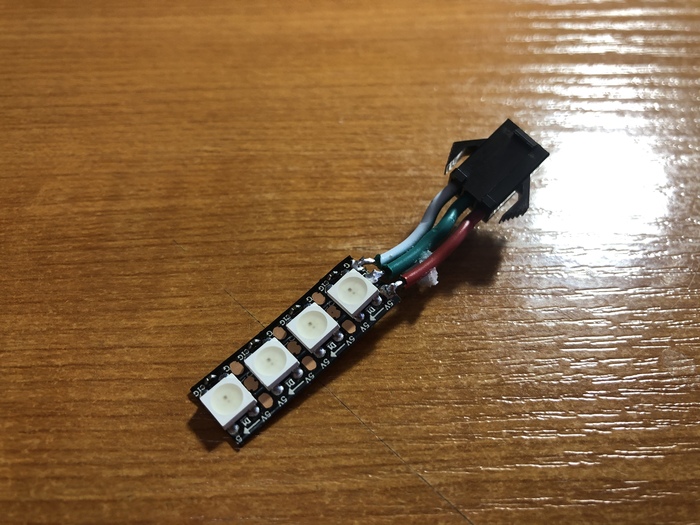

1. Для начала нам конечно же нужна та же самая управляемая светодиодная лента, которую мы использовали для сборки лезвия. Понадобится всего 4 пикселя и разъем подключения подходящий к тому что мы использовали в лезвии и рукояти. Припаиваем разъем к ленте.

2. Теперь снимаем защитный слой скотча на обратной стороне ленты и складываем ее пополам.

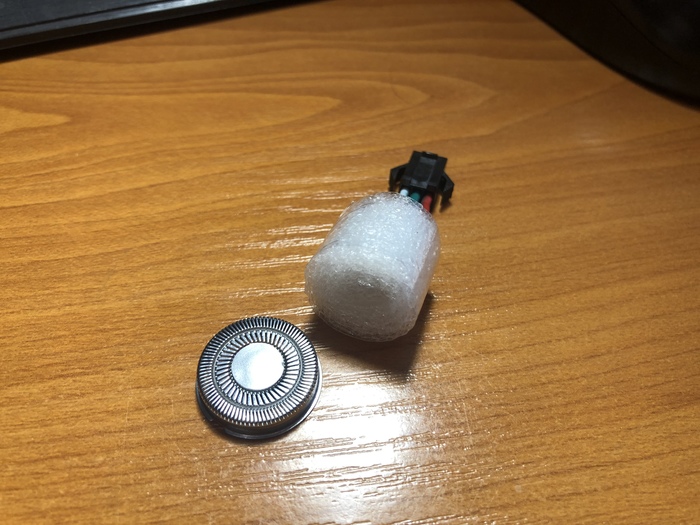

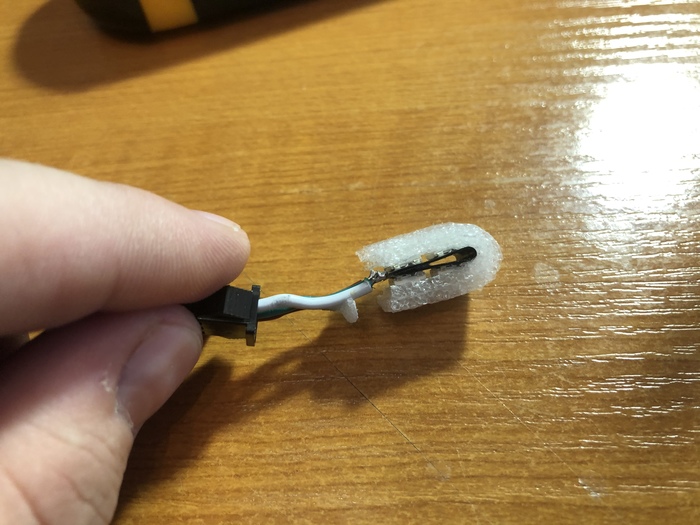

3. Теперь используем пленку для рассеивания света.

4. Теперь нам понадобится декоративный элемент, я использовал лезвие для электробритвы. В магазине можно найти упаковку из 3 штук за 350-400 рублей. Ну или если вам повезет, взять уже использованную. На центральной части там имеется гравировка, поэтому я заклеил ее серебристой пленкой. Можно использовать металлический скотч.

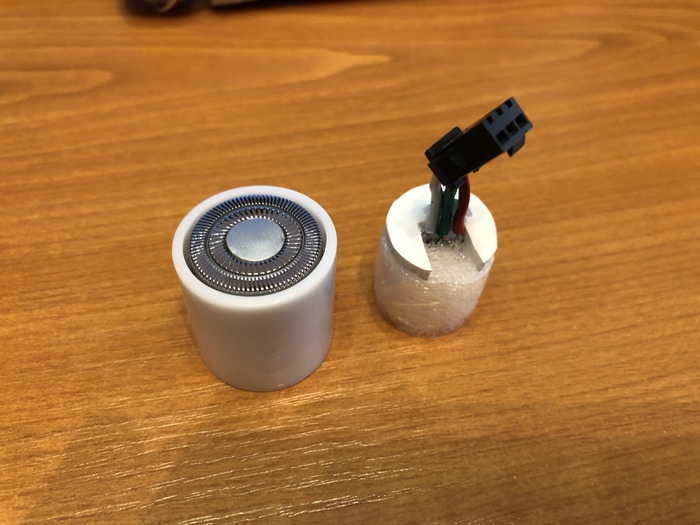

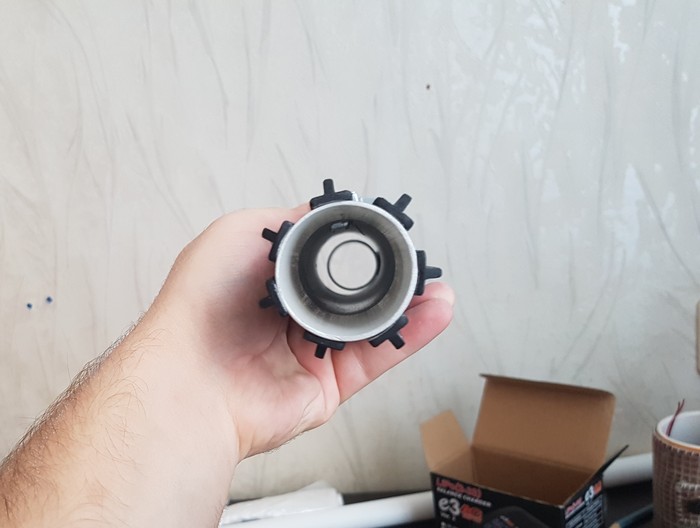

5. Теперь нам нужен корпус. Берем кусочек трубы из поликарбоната которую мы использовали для лезвия, отрезаем нужную длину и вставляем туда решетку от лезвия. Вставляется она плотно. Что бы провода разъёма питания случайно не оторвались от светодиодной ленты в процессе использования можно вырезать небольшой круг из пластика ПВХ и приклеить провода к нему.

6. Теперь соединяем две детали и защиту из ПВХ пластика приклеиваем к трубе.

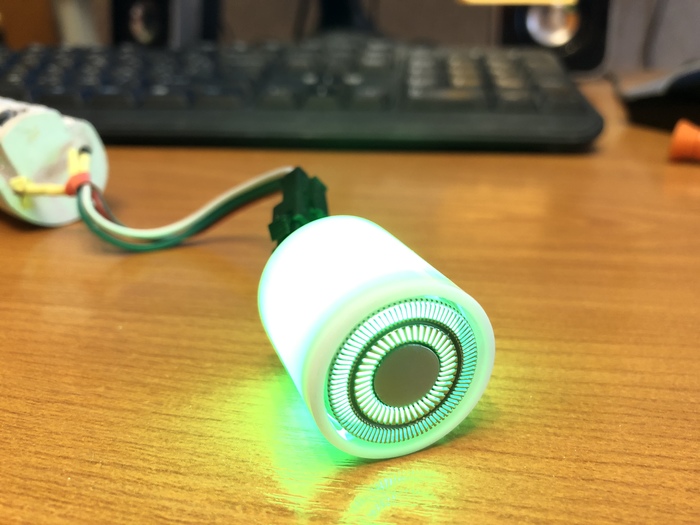

7. Наша заглушка готова! Посмотрим как она работает.

Вступайте в группу https://vk.com/stars_sabers там вы сможете получить помощь в решении любого вопроса возникшего в процессе постройки вашего светового меча!)

Световой меч Дарта Вейдера своими руками (3 часть)

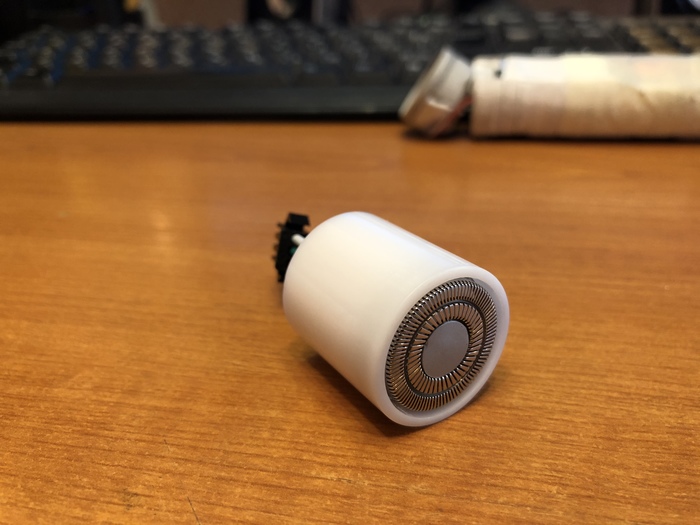

Во второй части поста мы остановились на создании эмиттера

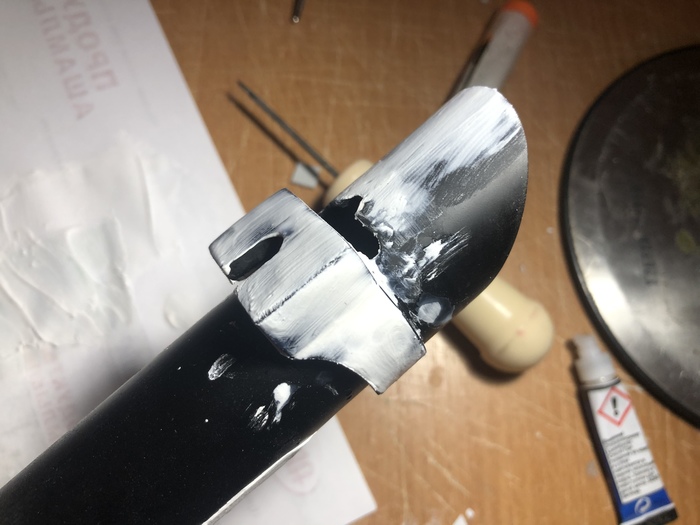

9. Когда форма и гладкость нас устраивает мы покрываем еще несколькими слоями краски

10. Когда высохла краска я еще раз ее ошкурил с водой для более мягкого эффекта и покрыл финальным слоем. Вышло вот так.

Рядом с эммиттером есть еще декоративный элемент, его я сделал вот так:

Теперь займемся средней частью рукояти

1. Основа у нас из втулки 32мм

2. Вырезаем в ней отверстия под кнопки, крепеж и зарядку

3. Далее из пластика ПВХ вырезаем и собираем вот такую коробку

4. В основании шкурим обернув шкурку вокруг втулки такого же диаметра куда будет устанавливаться коробка что бы прилегало плотно

5. Приклеиваем коробку к втулке и готово

7. Для кнопок я сделал вот такой толкатель, он устанавливается внутрь коробки и прижимается декоративным элементом который мы рассмотрим дальше.

В оригинальной рукояти использовался вот такой элемент, он был взят из старого калькулятора. Нам же его нужно сделать самостоятельно.

1. Пузырьки будем делать из маленьких диодов которые бывают в фонариках и тд.

2. Отрезаем их, немного ровняем шкуркой

3. Плоскую часть вырезаем из прозрачного пластика и приклеиваем на него пузырьки на очень маленькую точку суперклея, схватывает моментально

4. Вот такая деталька у нас вышла

У нас остались полоски. Их мы сделаем из ПВХ пластика.

1. Нарезаем пластик и склеиваем его буквой Т и красим. На срезе будет вот так

2. Внизу тоже шкурим что бы к трубе прилегало плотнее

3. Что бы приклеить к трубе ровно я сделал вот такую штуку из втулки

4. Клеим на эпоксидку

Вот и все! Нам останется только собрать все вместе и готово!

Световой меч Дарта Вейдера своими руками (2 часть)

Итак в 1 части поста мы остановились на том что внедрили наше шасси в металлическую основу рукояти, вот что у нас получилось. Крепление шасси между кнопками, а для крепления динамика свой маленький болтик и отверстие для него.

Самое время перейти к созданию лезвия. Сама труба используется из поликарбоната, так как этот материал отлично проводит свет с минимальными потерями. Найти можно как готовые лезвия с наконечником так и просто трубы из поликарбоната которые продаются по 3 метра. Используемый диаметр 25мм.

1. Для начала возьмем управляемую светодиодную ленту (купить можно тут https://giant4.ru/catalog/spi-lenta/ws2812b-144-ip33/ ) и согласно схеме нам нужно спаять две ленты вместе.

2. Далее снимаем бумагу которая защищает липкий слой и склеиваем ленту вместе, стараясь что бы диоды были ровно друг рядом с другом.

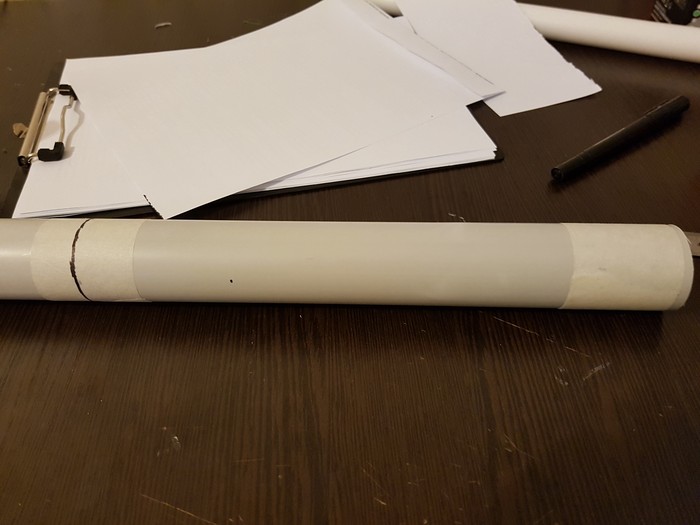

3. Когда мы склеили две ленты нам нужно рассеять свет диодов внутри трубы что бы он был равномерный. Для этого будем использовать два вида вспененной пленки одна с клейкой основой, такую можно купить в обычном хозяйственном для утепления окон. Ее я приклеиваю в два слоя с каждой стороны ленты, что бы в итоге из этого бутерброда получился квадрат.

4. Получившийся бутерброд закручиваем уже в другую пузырчатую пленку которую используют для укладки ламината.

5. Закручиваем так что бы в итоге все это можно было легко засунуть внутрь трубы но при этом что бы сидело плотно и не болталось.

6. Ленту внутрь трубы засовываем так что бы н снаружи оставался торчать 1 диод, это нужно что бы подсвечивался наконечник.

7. Устанавливаем наконечник (его можно напечатать на 3д принтере или купить готовый)

У нас есть лезвие и основа рукояти с электроникой и нам нужно их объеденить!

1. Для этого мы будем использовать втулки 32мм и 25мм. (купить можно в строительном магазине в разделе кабельканалов для проводки.

2. Берем втулку 32мм и отрезаем 5см.

3. Далее разрезаем ее вдоль и срезаем все лишнее что бы помещалась внутрь основы рукояти.

4. Берем втулку на 25мм, разрезаем ее на 2 части. Одна часть с ограничителем, а вторая без.

5. Шкурим до ее тех пор пока внутрь основы рукояти обе эти втулки не станут плотно входить

6. Когда втулки подогнаны мы можем их склеить и срезать лишнее

7. Последний штрих это сверлим два отверстия под болты которые будут дополнительно удерживать наши втулки а так же зажимать лезвие.

8. Крепление лезвия готово!

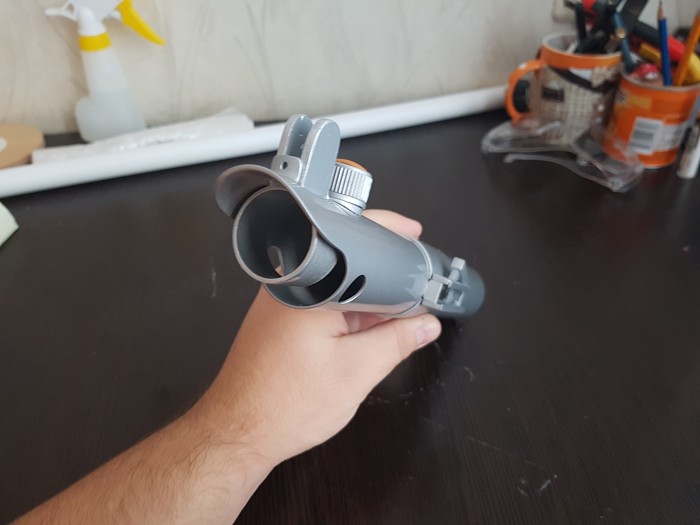

Ну что, мы дошли до того места когда можно начать делать дизайн рукояти! Я нашел оригинальный чертеж рукояти из 4 части звездных войн (она мне нравится больше всего) и адаптировал все размеры под трубу 32мм. Согласно этой схеме мы и будем делать дизайн рукояти.

1. За основу мы возьмем втулку для трубы 32мм.

2. Из пластика ПВХ 3мм делаем квадратную часть

3. Склеиваем, шкурим, вырезаем отверстия для полукольца

4. Примеряем полукольцо и его крепление. (полукольцо и шестигранный крепеж есть в строительных)

5. Дальше мы наносим первые 2-3 слоя краски, я использую краску грунт для пластика.

6. После того как высохла краска мелкой шкуркой шлифуем

7. Если остаются грубые моменты которые вы хотите убрать или как до дополнить форму можно использовать шпаклевку.

8. Наносим шпаклевку и после высыхания шкурим

Световой меч Дарта Вейдера своими руками (1 часть)

С моего прошлого поста о создании светового меча прошло уже больше 3 лет! И вот я вернулся, что бы рассказать вам как сделать самый крутой световой меч который я делал на данный момент! В этот раз я сделал световой меч Дарта Вейдера.

Для начала вот пара видео демонстрации того как выглядит и что умеет мой меч.

Итак что же нужно для того что бы сделать такой меч? Давайте разберем список того что вам пригодится для этого, что и где достать я опишу дальше в посте:

• Разъем питания папа мама

• Пружинки для батареи

• Выключатель для размыкания питания на момент хранения

• Управляемая светодиодная лента

• Пленка для рассеивания света

• Труба из поликарбоната

• Наконечник для кончика лезвия

• Металлическая труба диаметром 32мм

• Набор муфт для труб 32мм

• Набор муфт для труб 25мм

• Краска по пластику

• Шпатлёвка по пластику

• Наждачная бумага 800, 1000, 1500

• Отвертки и шестигранники под выбранный крепеж

Начнем мы с шасси. Оно нужно для того что бы вся электронная начинка внутри рукояти была аккуратно размещена, а не болталась в свободном полете. Большой плюс использования шасси это то что всегда можно достать и при надобности обслужить или модернизировать начинку.

Есть много вариантов как сделать шасси. Например можно его напечатать на 3D принтере. Так как у меня его нет я сделал так:

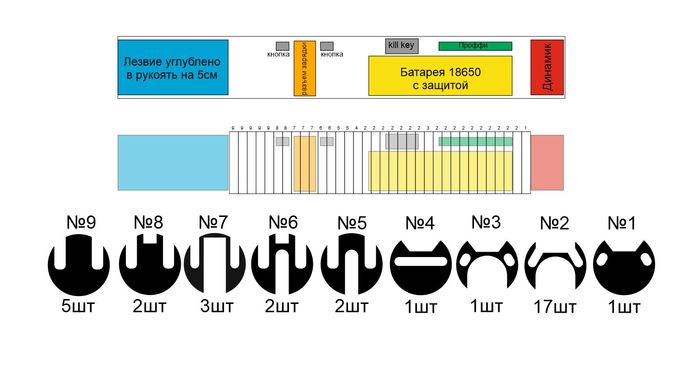

1. Я взял все размеры электроники и визуально разместил их в нужном мне порядке

2. Исходя из расположения электроники я разделил всю длину шасси на отрезки по 5мм. 5мм потому что я использую ПВХ пластик толщиной 5мм. Такой пластик можно купить в строительных магазинах и организациях которые занимаются производством рекламы.

3. Так как диаметр внутри выбранной трубы 30мм, я нарисовал круги и исходя из расположения электроники нарисовал выемки в каждом слое

4. На картинке наглядно видно номер слоя, как он выглядит, где располагается и какое количество каждого слоя нам нужно.

5. Итого мы получаем вот такую раскладку.

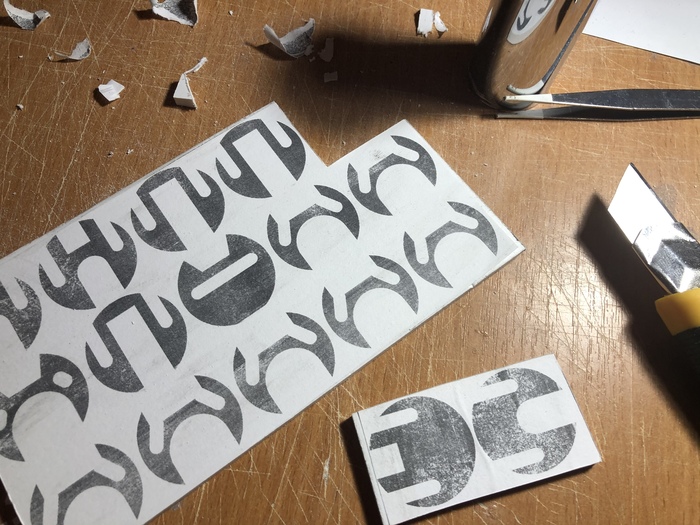

6. Печатаю на обычном принтере и наклеиваю раскладку на лист пластика ПВХ. Использую простой клей ПВА.

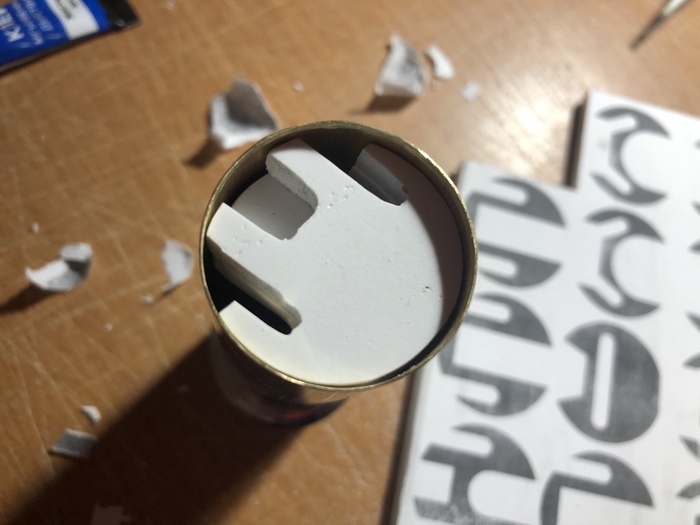

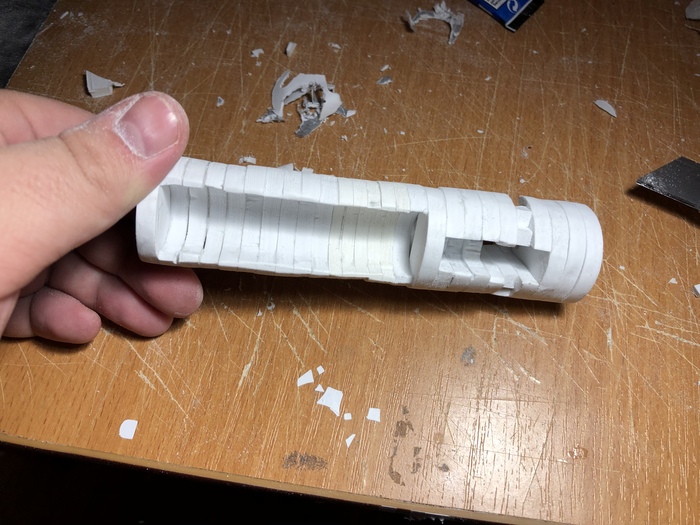

7. Далее с помощью гравера, шкурки и канцелярского ножа мы постепенно вырезаем каждый слой обязательно примеряя его внутри нашей трубы, что бы входило но не болталось.

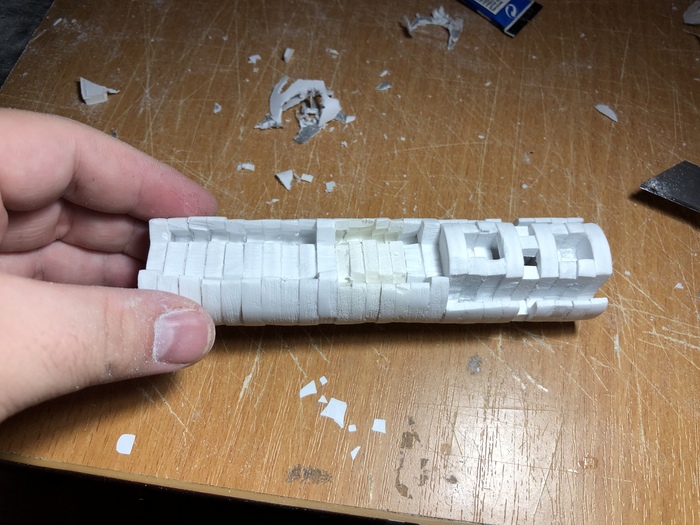

8. Вот такой результат у нас получается

Теперь очередь электронной начинки:

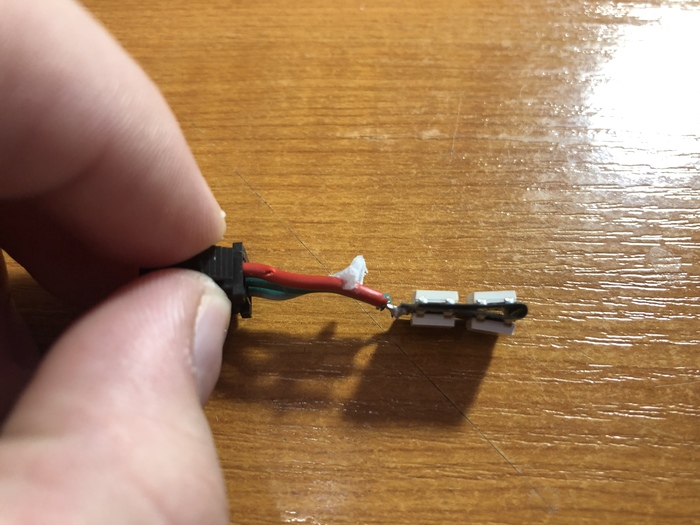

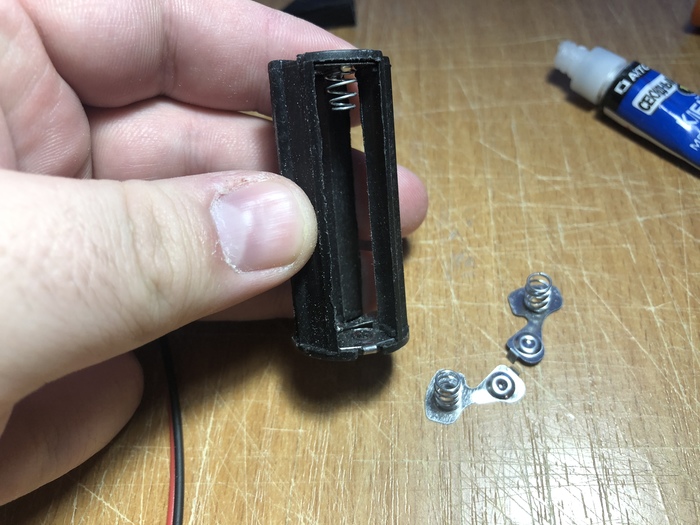

1. Для начала я взял пружинки от батарейного отсека из фонарика и приклеил их в место установки аккумулятора. Пружинки дадут возможность в случае надобности легко заменить аккумулятор.

2. Далее я разместил порт зарядки.

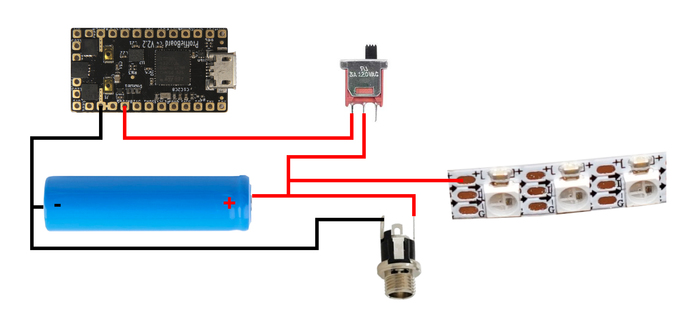

3. Теперь разводим линию питания, у меня вышла вот такая схема

4. (Можно использовать систему зарядки с помощью платы зарядки для аккумуляторов 18650. Просто вместо гнезда разместить плату зарядки, отдельно подключить к ней батарею, а уже с платы зарядки разводить питание дальше)

5. Теперь можно разместить остальные провода согласно схеме:

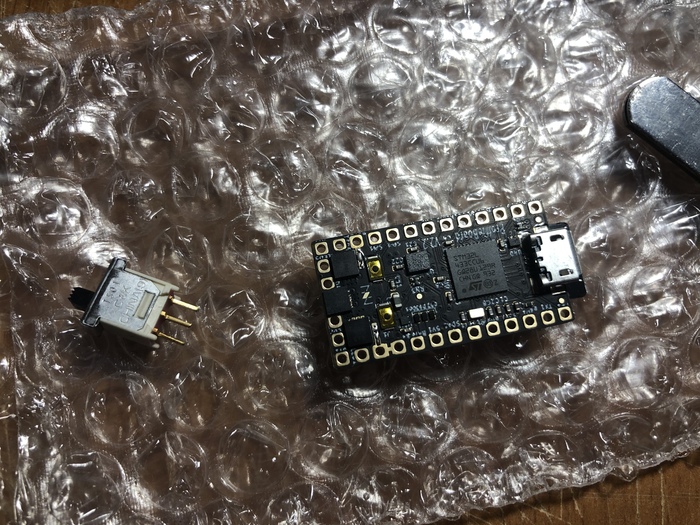

6. А вот и сердце нашего меча, плата proffieboard! Купить ее можно здесь https://vk.com/shtokcustomworx Эта плата программируемая, но для первого знакомства вам ничего не нужно программировать, там уже загружено все необходимое для первого запуска и знакомства с функционалом. А как надумаете заняться модернизацией вам помогут в группе https://vk.com/stars_sabers

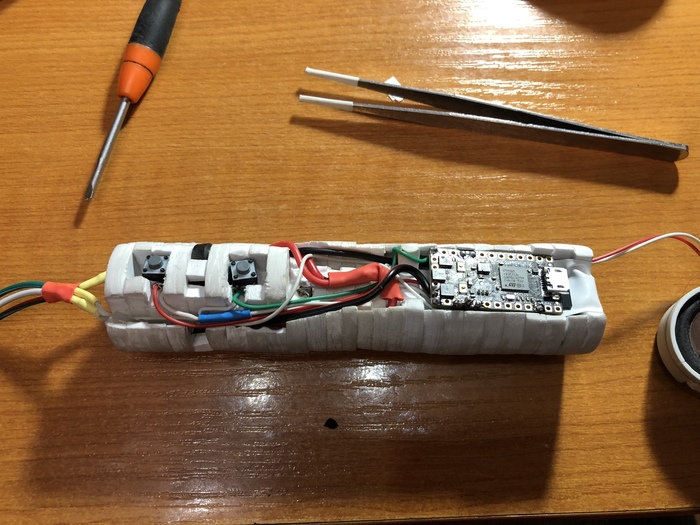

7. Размещаем ее в нашем шасси и припаиваем все провода согласно схемам которые были выше

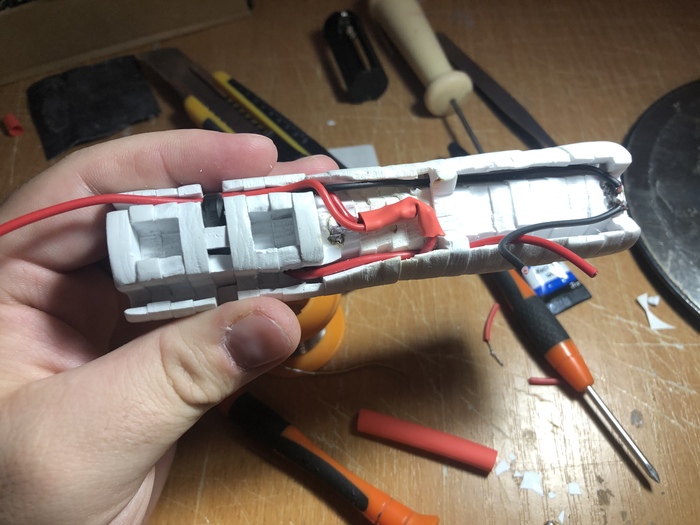

8. Наше шасси готово!

Внедряем шасси в основу рукояти.

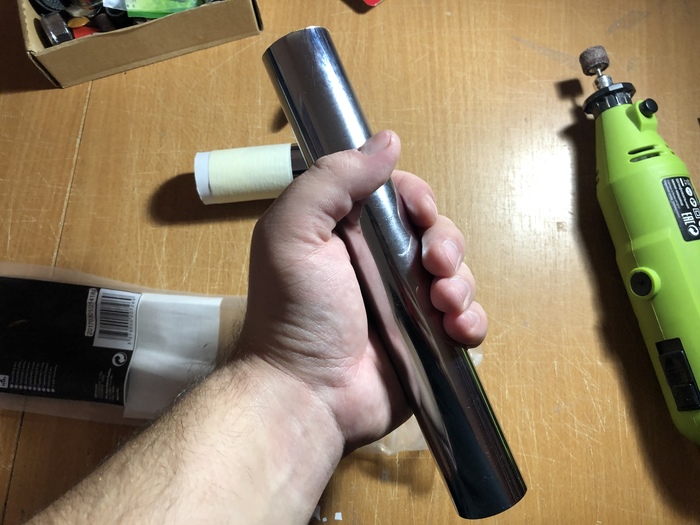

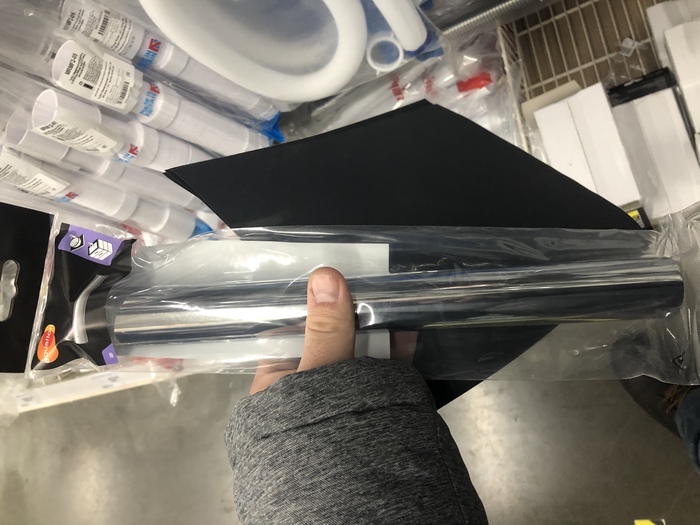

1. Вот такую трубу я нашел. Диаметр 32мм. Металл очень тонкий что бы его легко обрабатывать но достаточно крепкий что бы использовать для основы рукояти.

2. Отрезаем нужную длину

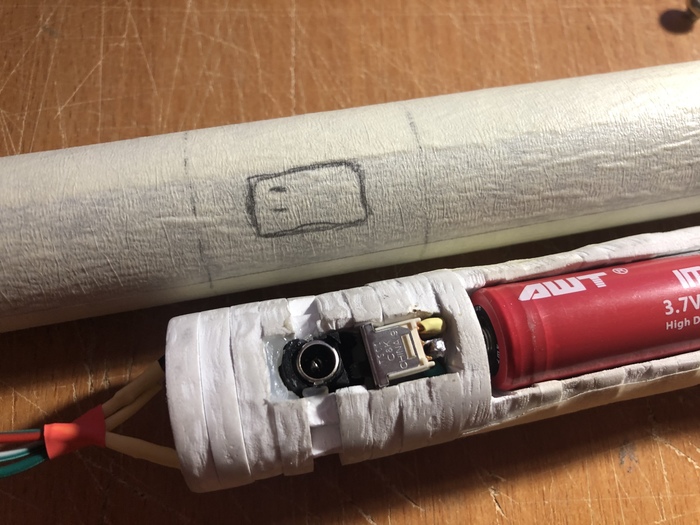

3. Обклеиваем все малярной лентой что бы не поцарапать при обработке

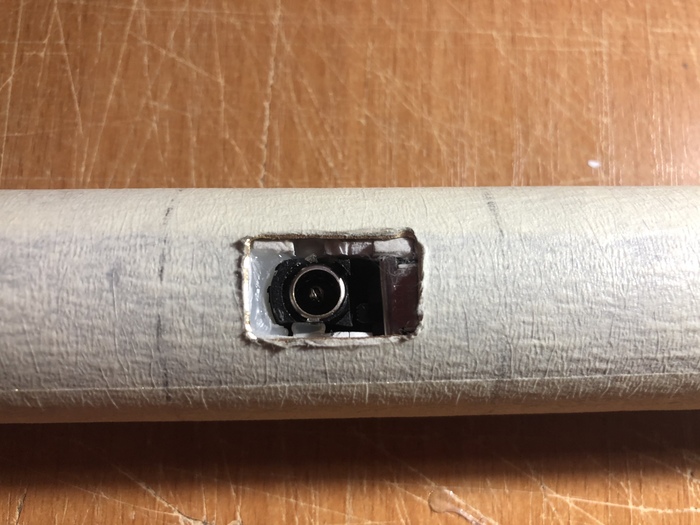

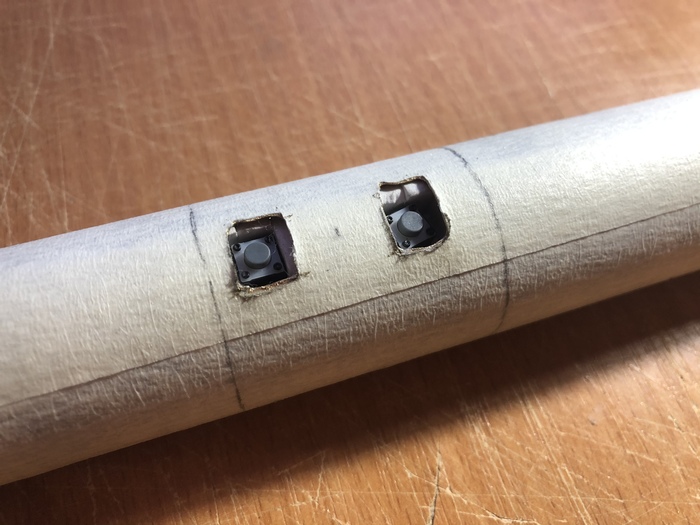

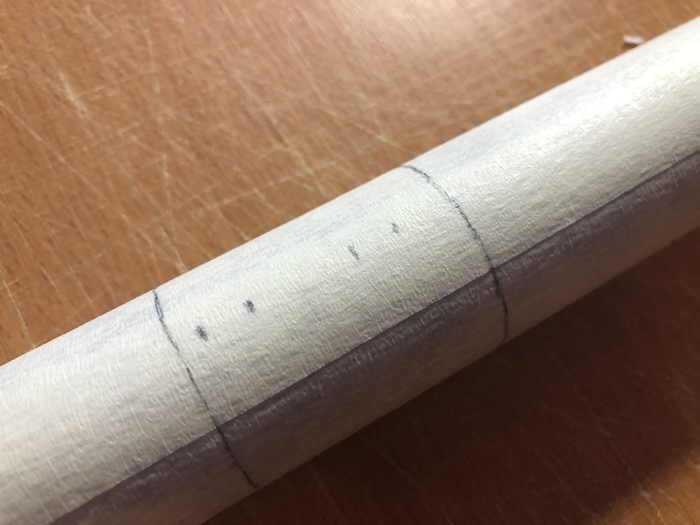

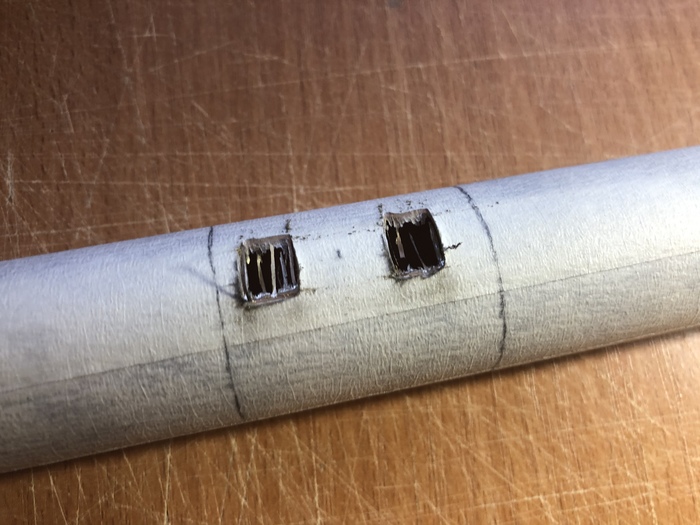

4. Размечаем и делаем отверстия под кнопки, порт зарядки и крепеж

Световые мечи

Как сделать световой меч со звуковыми эффектами своими руками часть 2 (подробная пошаговая инструкция, очень длиннопост)

Итак мы продолжаем!

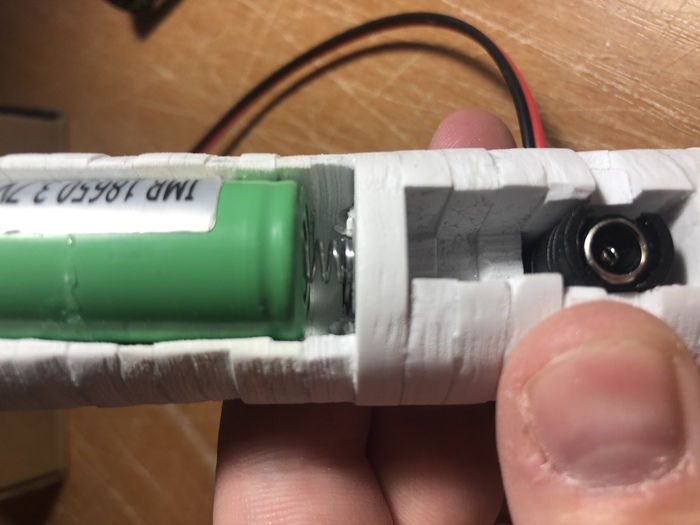

следующим по очереди идёт аккумулятор, плюсовой провод сразу выводим на кнопку.

Далее идет лезвие, как его делать я описывал в старом посте, с того времени ничего не изменилось в технологии его изготовления.

И далее по схеме вся остальная электроника.

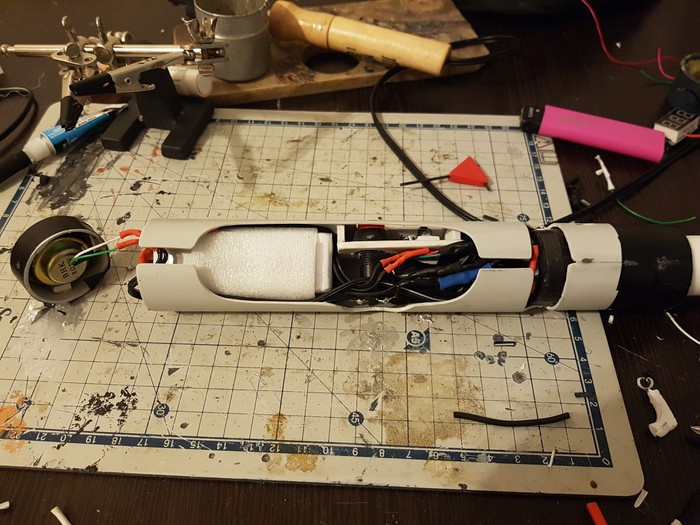

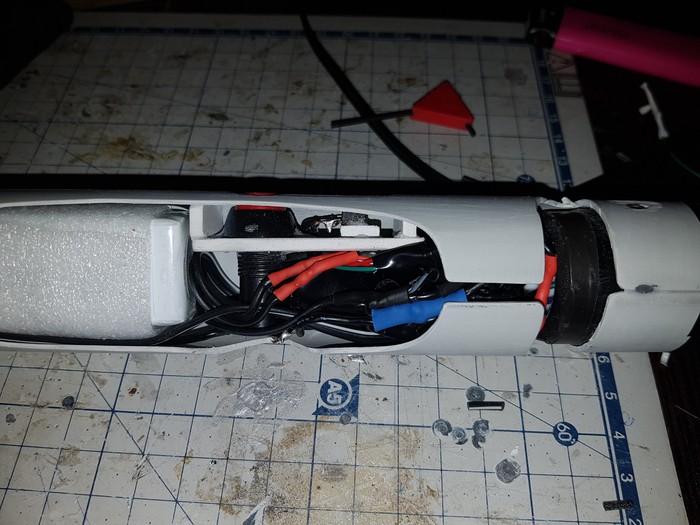

Теперь все это добро можно пристроить в рукоять

Добавляем кнопку вырезанную из картриджа от СЕГИ, а с низу подкладываем пластик для того что бы кнопки нажимались и готово.

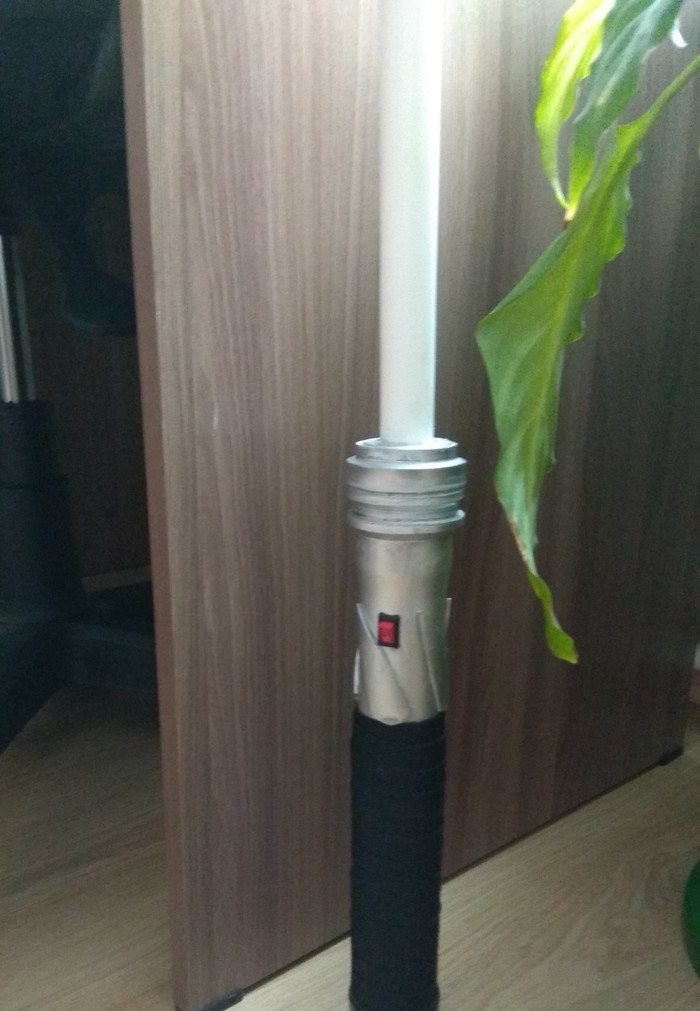

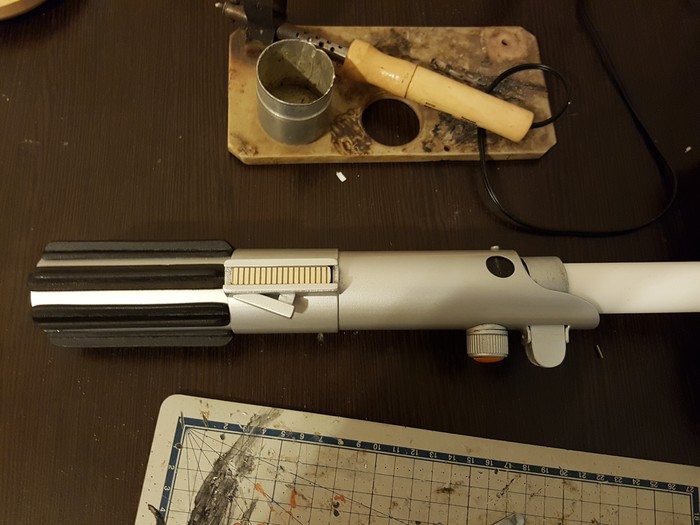

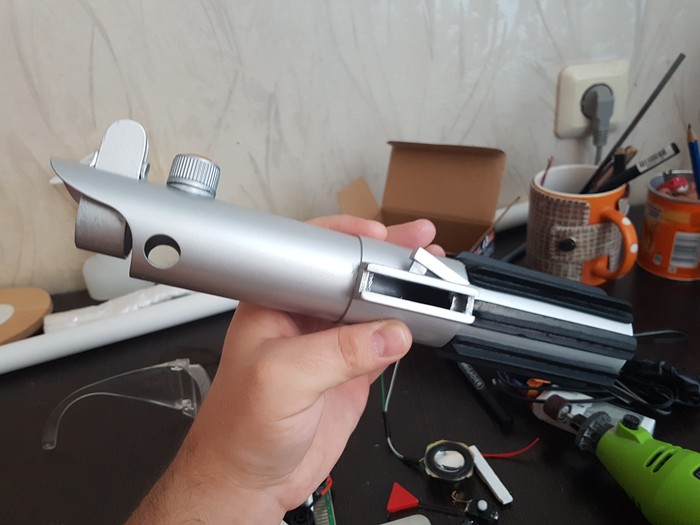

Вот такая красота у нас вышла

Немного видео демонстрации

Если есть вопросы, пишите в ВК vk.com/eincrow отвечу всем.

Световой меч своими руками

Всем привет, ребят. В данном посте пойдет речь о том, как я сделал этот меч сам. Изначально хотел купить его, но увидев, за сколько продаются хорошие варианты, решил попробовать сделать. «Нет нужного товара? Сделаем его сами»

Изначально ручка ~~по канону~~ планировалась быть металлической с небольшими канавками, но на рынке нужной трубы не нашлось, поэтому пришлось выкрутиться пвх трубой. Покупать ручку в магазине игрушек отказался, так как там она выглядела очень дешевой.

Со вступительной частью заканчиваем и переходим к сборке.

Для начала мне надо было подготовить лезвие. Отрезал пвх трубу длинной 1.15м, где 15см будут находиться в ручке (при этом часть лезвия, 5 см, внутри ручки будет видно). Далее отрезал квадратную трубу (он же стержень) длинной 1.1м, так как в оставшихся 5см будут провода от ленты.

Но чтобы стержень был зафиксирован в трубе, сделал всё из той же квадратной трубы скобы, которые затем обраотал приклеил на двухсторонний скотч

Далее соединил всё это дело с блоком батареек и проверил работоспособность. Светилась не так ярко. «Ну да ладно» подумал я «Так и должно быть»

Далее приступаем у ручке. Так как внутренний диаметр ручки больше наружного диаметра лезвия, то последнее соединяется через муфту

Но так как ни лезвие, ни муфта, ни ручка не хотела соединяться между собой, пришлось это всё дело подтачивать и греть

Делаем суп из муфты

И ура, все садится в натяг как я и хочу!

Удлиняем провода от лезвия и цепляем кнопку.

Когда основная часть вся собрана, переходим к оформлению ручки.

Ручку решил обтянуть натуральной кожей обратной стороной (замшей) сделав красные швы и строчку

Делаем выкройки нужных размеров, делаем строчки и соединяем строчки крестиком, тем самым как бы сшиваем выкройки. Такую тему с соединением кожи подглядел. у автомобильных рулей. Если вы заметите, то у всех кожаных рулей строчка находится снаружи и выглядит красиво.
