Как сделать кровельную ферму
Строительство деревянной стропильной фермы на пролёты крыши
Для надёжной установки кровли на любую постройку требуется основание. В его качестве служат стропила, которые обычно укладываются на несущую балку. Но это не всегда надёжное и эффективное решение, особенно для длинных крыш. В качестве альтернативы получила широкое применение стропильная ферма, которая отличается низкой стоимостью, повышенной прочностью и простотой установки. Такая конструкция способна перекрыть до 30 метров крыши.
Виды конструкций
Фермы из древесины ранее использовали в строительстве при возведении мостов. Но дерево восприимчиво к воздействию атмосферных осадков, и его повреждают насекомые, невзирая на многочисленные пропитки. На сегодняшний день активное использование деревянных ферм продолжается только для формирования основания крыши. В некоторых случаях индивидуальной жилой застройки применяют фермы из дерева в качестве перекрытий между этажами.
Классификация по назначению:
Конструкции различаются не только типом стропил, но и по своей форме. Отличия заключаются в очертаниях поясов. Что такое ферма в строительстве — это пространственная конструкция, которая служит основанием для закрепления вспомогательных элементов.
Классификация по форме:
Форма элементов обусловлена запасом прочности, который формируется исходя из длины крыши. Для короткой крыши достаточно простой треугольной конструкции. Длинную же ферму требуется оснащать дополнительными элементами или выбирать более сложный вариант — например, трапециевидный. Часто приходится импровизировать в процессе изготовления из-за несимметричных крыш.
Материалы изготовления
Брус из дерева применяется чаще всего. При большой вертикальной нагрузке используют широкую доску. Существуют иные варианты:
Сооружения из цельного бруса или клееных досок наиболее распространены. Конечный выбор зависит от требуемых показателей прочности и бюджета. В строительстве индивидуальных жилых домов выгоднее применять только древесину.
Достоинства и недостатки
Преимущества использования стропильной и подстропильной фермы:
Малый вес и высокая жёсткость — это определяющие параметры при выборе стропильной фермы в качестве основания кровли. Плюсом является возможность сборки на земле с последующей установкой.
Недостатки системе тоже присущи:
Сложность заключается в самостоятельной сборке — её нельзя проводить спустя рукава. Высокая точность соединения узлов гарантирует качество основания крыши. За неимением строительного опыта ферму лучше купить, но придётся переплатить.
Правильные узлы — надёжная стыковка
Узел деревянной фермы — это место стыковки дух и более элементов. Является слабым местом сооружения. Если сборка выполнена некачественно, с зазорами, то ферма не получит требуемую высокую жёсткость.
Варианты исполнения узлов:
Существуют разные способы монтажа деталей, которые позволяют получить жёсткое или скользящее соединения. В первом случае нужно внимательно подходить к работе, поскольку из-за переменчивых погодных условий древесина может сжиматься и расширяться. В результате может появиться деформация.
Жёсткие соединения
Детали при этом способе соединяются намертво. По этой причине древесина должна быть высокого качества и обработана специальными составами для отталкивания влаги. При некачественном материале возможен разрыв соединения из-за деформации.
Вся нагрузка ложится на несущие стены. Поэтому они должны быть усиленными, а материал крыши лёгким.
Скользящий вариант
Соединение скользящего типа используют только для наслонных стропил. Висящие стропила упираются на коньковый прогон, в результате несущие стены не принимают нагрузку. Для установки крыши такой вариант установки неприемлем.
Особенности монтажа
Установку на крышу здания нужно выполнять с учётом некоторых особенностей. Если сборка будет проводиться на земле, то расчёт деревянной фермы нужно провести до начала процесса сборки — на стадии проектирования.
Технологические решения монтажа:
Конечные эксплуатационные характеристики зависят от типа деревянной стропильной фермы и качества монтажных работ.
Разметка стропил — это тот элемент, на который требуется обратить повышенное внимание при самостоятельном изготовлении. Все работы нужно проводить на земле, чтобы было удобно работать. Элементы опирают на специальные козлы, которые позволяют удобно размещать конструкцию. Перед закреплением готовой фермы на крыше следует использовать временное крепление для проверки точности изготовления.
Стропильные фермы на металлозубчатых пластинах. Что нужно знать прежде, чем рассчитывать кровлю?
Партнерский материал
Требования к кровле собственного дома у любого застройщика понятны и просты: надежность, долговечность и выгодная стоимость. На неискушенный взгляд задача выглядит достаточно тривиально: рассчитать необходимую кубатуру древесины, пригласить бригаду, которая напилит доски в размер и смонтирует кровлю сообразно собственному опыту и представлениям о надежности. Это так называемая традиционная стропильная система, собираемая по месту. При кажущейся простоте и доступности, такой подход имеет ряд недостатков по сравнению с более современными кровельными системами, собираемыми из готовых ферм.
Во-первых, редко какая бригада имеет в своем составе человека с инженерным образованием, способного грамотно рассчитать нагрузки. Здесь всем рулит собственный опыт и «я всю жизнь так строю, и никто не жаловался». Даже наличие рабочего проекта не защитит вас от всевозможных «инноваций» или, наоборот, шаблонных решений, которые не во всякой ситуации оказываются правильными. При таком подходе вашу кровлю нельзя будет назвать оптимальной. В худшем случае, она не будет соответствовать требуемым нагрузкам, в лучшем – будет сделана с избыточным запасом прочности. Но избыточный запас – это всегда увеличение стоимости, вы просто своими деньгами оплачиваете некомпетентность исполнителей.
Во-вторых, сборка стропильной системы по месту в большинстве случаев оказывается более затратной, чем монтаж готовых ферм. В основном это обусловлено перерасходом древесины.
В-третьих, традиционный подход гораздо более трудозатратен. Всем самостройщикам известны эти «качели»: отмерил-отпилил-поднял-примерил по месту-опустил в низ-подрезал и т.д. Сборка стропильной системы по месту всегда имеет более долгий период исполнения и требует большее количество рабочих, чем монтаж готовых стропильных ферм.
В-четвертых, очевидным недостатком традиционных стропильных систем является ограничение по длине пиломатериала, соответственно, необходимость устанавливать дополнительные опоры при перекрытии больших проемов. Заводские фермы на МЗП же с легкостью перекрывают безопорные проемы шириной до 30 метров.
Как делают стропильные фермы на металлических зубчатых пластинах

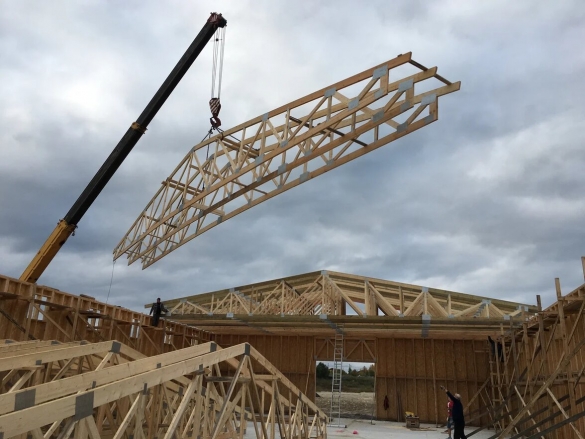

Рассмотрим технологию производства стропильных ферм на МЗП на примере продукции компании «Карельский профиль». Но прежде, чем углубиться в технологические аспекты, расскажем, что собой представляет стропильная ферма.

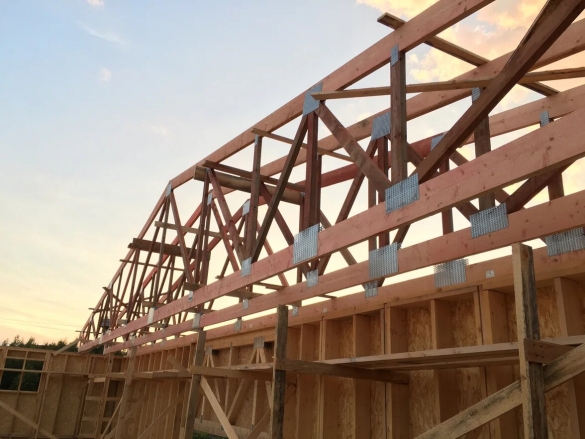

Стропильная ферма представляет собой жесткую конструкцию, состоящую из пояса фермы, диагоналей и металлозубчатых пластин. Современные фермы отличатся тем, что силы сжатия и растяжения, действующие на стропила, равномерно распределены по всему треугольнику конструкции при помощи диагоналей. По сути, ферма является цельным ребром жесткости. Такой подход минимизирует количество усиливающих элементов и существенно снижает расход древесины. Нижний пояс фермы – основание одновременно может служить и балками перекрытий. Благодаря именно этим особенностям готовые конструкции оказываются дешевле традиционных стропильных систем. Применение МЗП обеспечивает превосходные показатели жесткости, с их помощью производится связка деревянных элементов в единую систему.
Изготовление ферм под каждый конкретный проект начинается на производстве с индивидуального проектирования кровли с учетом всех нагрузок. Особенность изготовления стропильных систем заключается в компьютерном моделировании кровли дома, которое учитывает архитектуру постройки, а также ветровые и снеговые нагрузки для конкретного региона строительства. Лицензионное программное обеспечение в автоматическом режиме проектирует компоненты стропильной фермы, включая основные и дополнительные параметры.
Производство ферм в компании «Карельский профиль» осуществляется на высокоточном оборудовании из сухого строганого пиломатериала. Это не только обеспечивает идеальную геометрию конструкций, но и гарантирует отсутствие неравномерной усадки, характерной для традиционных стропильных систем из обрезной доски. После распила происходит предварительная сборка и соединение всех элементов МЗП. Металлозубчатая пластина — это самостоятельный крепежный элемент, для соединения деревянных частей конструкции в одной плоскости. МЗП представляет собой прямоугольную пластину из конструкционной стали с выпрессованными зубьями.

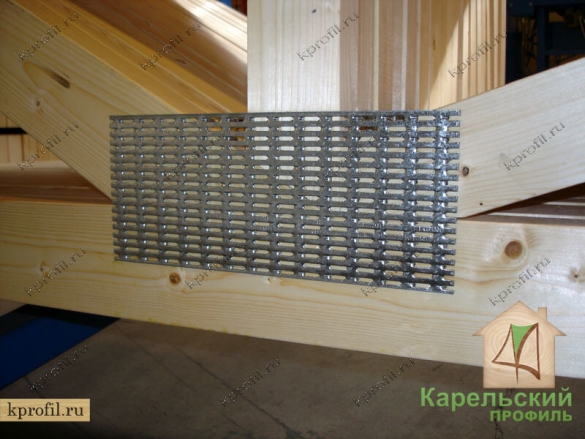

Справка: МЗП была запатентована в 1955 и стала применятся на рынке под торговой маркой Gang-Nail (ныне MiTek). Сегодня MiTek является собственником технологии и разработчиком лицензионного программного обеспечения для моделирования кровельных систем. Компания «Карельский профиль» официальный партнер MiTek и все ее проектировщики имеют соответствующие сертификаты обучения.
Запрессовки МЗП в древесину осуществляется при помощи гидравлического пресса с давлением от 30 тонн, что позволяет осуществить процесс равномерно, без перекосов и повреждений. Задание правильной геометрии производимых ферм и фиксация деревянных элементов в процессе запрессовки осуществляются при помощи системы кондукторов. В результате получается готовое изделие, полностью соответствующее заданным параметрам, с гарантийным сроком эксплуатации в 25 лет. А теперь задайте себе вопрос: какую гарантию вы сможете получить от нанятой бригады плотников, монтирующих кровлю традиционным способом? Даем подсказку: максимум 5 лет и то в силу закона.
Профессиональные застройщики уже давно по достоинству оценили стропильные фермы на металлических зубчатых пластинах. Их использование в частной застройке существенно повышает качество кровельных конструкций. Стропильные фермы отлично подходят для любых типов опорных стен: каркас, бревно, кирпич или газобетон, а также под любое кровельное покрытие. При этом монтаж готовых ферм осуществляется буквально за 1-3 дня силой двух-трех человек. Компания «Карельский профиль» обеспечит расчет и изготовление стропильных ферм любой конфигурации непосредственно под ваш проект и организует доставку готовых изделий в любой уголок России.
Фермы из профильной трубы: рассчитываем и изготавливаем своими руками
Сегодня фермы из профильной трубы по праву считаются идеальным решением для строительства гаража, жилого дома и приусадебных построек. Прочные и долговечные, такие конструкции обходятся недорого, быстры в исполнении, и с ними способен справиться любой, кто хоть немного разбирается в математике и имеет навыки резки и сварки металла.
А как правильно подобрать профиль, рассчитать ферму, сделать в ней перемычки и установить, мы сейчас подробно расскажем. Для этого мы подготовили подробные мастер-классы изготовления ферм, видео-уроки и ценные советы от наших экспертов.
Содержание
Этап I. Проектируем ферму и ее элементы
Итак, что такое ферма? Это конструкция, которая связывает опоры в единое целое. Среди ее преимуществ: высокая прочность, отличные показатели эксплуатации, невысокая стоимость и хорошая устойчивость к деформациям и внешним нагрузкам.
Благодаря тому, что такие фермы обладают высокой несущей способностью, их ставят под любые кровельные материалы, независимо от их веса.
Использование в строительстве металлических ферм из прямоугольных замкнутых профилей считается одним из самых рациональных решений. И неспроста:
Отличаются стропильные фермы по очертанию поясов, типу сечения стержней и видам решетки. И при правильном подходе вы самостоятельно сможете сварить и установить ферму из профильной трубы любой сложности. Даже такую:
Этап II. Приобретаем качественный профиль
Итак, прежде, чем составить проект будущих ферм, сначала нужно определиться с такими важными пунктами, как:
Запомните одну простую вещь вещь: у каркаса из профильной трубы есть так называемые точки равновесия, которые важно определить для устойчивости всей фермы. И очень важно подобрать под эту нагрузку качественный материал:
Профильные трубы для ферм бывают двух видов сечений: прямоугольного или квадратного. Выпускаются они разного диаметра, с разной толщиной стенок:
Устойчивость всей конструкции прямо пропорциональна толщине профиля, поэтому для изготовления ферм не используйте трубы, предназначенные для стоек и каркасов. Также обратите внимание, каким именно методом было изготовлено изделие: электросварным, горячедеформированным или холодным деформированнием.
Если же вы беретесь изготавливать фермы самостоятельно, берите заготовки квадратного сечения – с ними работать проще всего. Приобретите квадратный профиль 3-5 мм толщиной, который будет достаточно прочным и по своим характеристикам близок к металлическим брусьям.
Обязательно учитывайте при проектировании снеговые и ветровые нагрузки в вашей местности. Ведь большое значение при выборе профиля имеет угол наклона ферм:
Более точно спроектировать ферму из профильной трубы вы сможете при помощи онлайн-калькуляторов.
Отметим только, что самая простая конструкция фермы из профильной трубы представляет собой несколько вертикальных стоек и горизонтальные уровни, на которые можно крепить стропила для крыши. Приобрести такой каркас можно в готовом виде, даже под заказ в любом городе России.
Этап III. Рассчитываем внутреннее напряжение ферм
Самое важное и ответственное задание – это правильно произвести расчет фермы из профильной трубы и подобрать нужный формат внутренней решетки. Для этого нам понадобится калькулятор или подобное ему другое программное обеспечение, а также некоторые табличные данные СНиПов, которые за это:
По возможности ознакомьтесь с этими документами.
Форма крыши и угол наклона
Ферма нужна для какой конкретно кровли? Односкатной, двускатной, купольной, арочная или шатровой? Самый простой вариант, конечно же, это изготовление стандартного односкатного навеса. Но и достаточно сложные фермы вы также способны рассчитать и изготовить самостоятельно:
Стандартная ферма состоит из таких важных элементов, как верхний и нижний пояс, стойки, раскосы и вспомогательные подкосы, которые еще называют шпренгелями. Внутри ферм располагается система решеток, для соединения труб используется сварные швы, клепки, специальные парные материалы и косынки.
И, если вы собираетесь изготовить сложную по форме крышу, то такие фермы станут для нее идеальным вариантом. Их очень удобно изготавливать по шаблону прямо на земле, и только потом поднимать наверх.
Чаще всего при строительстве небольшого дачного домика, гаража или бытовки применяются так называемые фермы полонсо – особая конструкция треугольных ферм, соединенных затяжками, и нижний пояс здесь выходит приподнятым.
По сути, в этом случае, чтобы повысить высоту конструкции, нижний пояс делают ломаным, и он тогда составляет 0,23 от длины полета. Для внутреннего пространства помещения очень удобно.
Итак, всего есть три основных варианта изготовления фермы в зависимости от наклона крыши:
В чем разница спросите вы? Например, если угол конструкции будет небольшой, всего до 15°, тогда фермы рационально делать трапециевидной формы. И при этом вполне можно уменьшить вес самой конструкции, беря в высоту от 1/7 до 1/9 от от общей длины полета.
Т.е. руководствуйтесь таким правилом: чем меньше вес, тем больше должна быть высота фермы. А вот если мы вас будет иметь уже сложную геометрическую форму, тогда нужно выбрать другой тип фермы и решеток.
Виды ферм и формы крыши
Вот пример конкретных ферм для каждого вида крыши (односкатной, двускатной, сложной):
Давайте разберемся с видами ферм:
Вот пример изготовления ферм из профильной трубы как универсального варианта, который подходит для любых садовых построек. Речь идет о треугольных фермах, и вы наверняка их уже видели много раз:
Треугольная ферма с ригелем тоже достаточно проста, и вполне подходит для строительства беседок и бытовки:
А вот арочные фермы в изготовлении уже намного сложнее, хотя и обладают рядом своих ценных преимуществ:
Главное ваша задача – центрировать элементы фермы из металла от центра тяжести по всем направлениям, говоря простым языком, минимизировать нагрузку и грамотно ее распределить.
Поэтому выбирайте тот вид ферм, который подходит для этой цели больше. Кроме перечисленных выше, популярностью пользуются также ферма-ножницы, асимметричная, П-образная, двухшарнирная, ферма с параллельными поясами и мансардная ферма с опорами и без них. А также мансардный вид фермы:
Типы решеток и точечная нагрузка
Вам будет интересно узнать, что определенный дизайн внутренних решеток ферм подбирается вовсе не из эстетических соображений, а вполне практичных: под форму крыши, геометрию потолка и расчет нагрузок.
Вам нужно спроектировать свою ферму таким образом, чтобы все силы сосредотачивались конкретно в узлах. Тогда в поясах, раскосах и шпренгелях изгибающих моментов не будет – они станут работать только на сжатие и растяжение. И тогда сечение таких элементов уменьшают до необходимого минимума, значительно при этом экономя на материале. И саму ферму ко всему вы спокойно можете сделать шарнирной.
В противном случае, на ферму будут постоянно действовать распределенная по стержням сила, и появится изгибающий момент, в дополнение к общему напряжению. И здесь тогда важно грамотно просчитать максимальное изгибающее значения для каждого отдельного стержня.
Тогда сечение таких стержней должно быть больше, чем если бы сама ферма была нагружена точечными силами. Подведем итог: фермы, на которых распределенная нагрузка действует равномерно, изготавливают из коротких элементов с шарнирными узлами.
Давайте разберемся, в чем преимущество того или иного вида решетки в плане распределения нагрузки:
Мы подготовили для вас иллюстрацию, где собрали все виды ферм и их решеток вместе:
Вот пример того, как изготавливают ферму с треугольной решеткой:
Изготовление фермы с раскосной решеткой выглядит так:
Нельзя сказать, что какой-то из видов ферм определенно лучше или хуже другого – каждый из них ценен меньшим расходом материалов, более легким весом, несущими способностями и методом крепления. Рисунок отвечает за то, какая схема нагрузок будет на нее действовать. И от выбранного типа решетки напрямую будет зависеть то, какой будет вес фермы, внешний вид и трудоемкость ее изготовления.
Отметим еще такой необычный вариант изготовления фермы, когда она сама по себе становится частью или опорой для другой, деревянной:
Этап IV. Изготавливаем и устанавливаем фермы
Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:
Вот, к примеру, хороший видео-урок, как удлинить трубу при помощи сварки и достичь идеальной геометрии:
Вот также очень полезное видео, как отрезать трубу под углом 45°:
Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:
С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.
Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы. Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю.
Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.
Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:
Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:
Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!
Этап V. Зачищаем и окрашиваем готовые фермы
После того, как вы установите фермы на их постоянное место, обязательно обработайте их антикоррозийными составами и окраски полимерными красками. Идеально подойдет для этой цели краска, которая отличается долговечностью и устойчивостью к ультрафиолету:
Вот и все, ферма из профильной трубы готова! Остаются только финишные работы по обшивке ферм изнутри отделкой и снаружи кровельным материалом:
Поверьте, изготовить металлическую ферму из профильной трубы для вас на самом деле не составит большого труда. Огромную роль играет грамотно составленный чертеж, качественная сварка фермы из профильной трубы и желание все сделать правильно и аккуратно.
