Как сделать круговой видеорегистратор
Mazda 6 2,5 Supreme › Бортжурнал › Система кругового обзора своими руками (часть 2)
Часть 1
Во второй части я расскажу как я это все настраивал, было все очень не понятно, вопросов было много, а спросить не у кого.
Для начала как это все работает. Когда включаю заднюю передачу на проводе управления (синий) появляется +12 и на экран выводится изображение с задней камеры и общий вид сверху, когда правый поворот, то правая камера, левый поворот левая камера, в состоянии покоя передняя камера работает и на проводе управления напряжения нет. Весь этот цирк с переключением камер мне надоел, т.к. при обгоне он боковые камеры показывал и при перестроении, а когда на магнитоле включен навигатор, это мешало, все это так работало если я включал тюльпан в выход штатной камеры ЗХ, а синий провод на пин G5, если подключал к проводу «Camera in» от которого идет изображение на AUX тогда видео выходило на экран только при нажатии на ГУ кнопки AUX, но при включеи задней передачи на экране был черный экран, хотя штатную камеру я отключил и все её фишки.
Эту проблему я решил просто взял Y-разветвитель для RCA и подключил в оба тюльпана, а синий провод от кругового обзора остается не задействован, т.к. на ГУ и так откуда-то поступает информация о включении заднего хода, а правая и левая камера при включении поворота мне не надо чтоб принудительно показывала, чтоб включить переднюю камеру надо нажать AUX на ГУ, единственный минус, это то что при нажатии AUX перестает играть музыка.
Теперь по настройке, в инструкции расписан метод авто настройки по четырем матам 1,2*1,6 с шахматной доской, купить их тоже можно на алиэкспресс, но отдавать за них 2000руб у меня рука не поднялась, в ход пошли старые обои, пол кило черной краски и кисточка.
Вот ссылка на маты кому нужна.
С этим способом все просто разложил вокруг машины по краям, померил длину и ширину авто, нажал кнопку автонастройка, подождал несколько минул и все готово!
Но у меня почему то все нормально не бывает, у меня выдавало ошибку по передней камере, как сейчас я думаю это из-за того что она низко стоит и и почти прямо смотрит, но край бампера виден хорошо.
Audi Q7 Черный ворон › Бортжурнал › Система кругового обзора для андроид. Монтаж и установка.
По просьбе трудящихся…
Монтаж и установка системы, очень сложный и трудоемкий процесс. Однако это того стоило! Теперь у меня на машине установлена настоящая система кругового обзора.
Особенно сложно и трудно даётся прокладка проводки в корпуса зеркал, для камер бокового обзора. Ведь для прокладки проводки приходится разбирать все обшивки дверей, снимать зеркальные элементы, электропривод зеркал. Разбирать полностью корпуса зеркал. Сама разборка корпуса зеркала на дорестайловых машинах оказывается не такое уж и простое занятие. А уж протяжка проводки через боковые стойки и разъемы в них установленные, это вообще отдельная история! Для прокладки проводки использовал кабельную протяжку. Под разъемом в стойке двери внизу есть технологическое отверстие. Через него и была выполнена проходка в стойку. Провод проведен через гофру. После матов и мучений проводку к зеркалам наконец то проложил. Провод камеры резать не стал. Разъем не перепиновывал. Протащил целиком кабель через штатный канал и гофру в двери. Сами камеры бокового обзора установил в технологические места предназначенные для подсветки зоны открытия передних дверей. Также заменил переднюю камеру и проводку к ней. Кабель для передней камеры в моторный отсек проложил вместо прежнего, через технологическое отверстие для троса замка капота праворульных машин. Заднюю камеру поставил рядом с камерой заднего вида вместо плафона подсветки номера. Проводку для задней камеры проложил в потолке по правому борту, с выходом через правую петлю крышки багажника. Парковочную камеру заднего вида демонтировать которая у меня установлена и прекрасно себя зарекомендовала не стал. Задняя камера для кругового обзора установлена отдельно и работает исключительно для системы кругового обзора. Парковочная камера подключена отдельно и включается только при включении задней передачи. Изображение с камер кругового обзора передается в очень хорошем качестве, светочувствительность высокая, даже для темного времени суток. Система кругового обзора ведет постоянную запись на флешку объемом 16 гб.
Добавил ссылку на работу системы обзора, а также фото внутренностей блока камер и работы самой системы кругового обзора.
Видео тестового выключения системы
Проверил систему в движении. Все работает нормально. Качество вполне приемлемое. Кстати, по мимо помощи в парковке автомобиля система ведет постоянную запись как видеорегистратор со всех 4-х камер. Удобная штука… Особенно за такие деньги. Единственный на мой взгляд недостаток системы управление от пульта, а не от CAN шины данных. Теперь буду думать как решить и эту проблему. Есть кое какие мысли и на этот счет.
Toyota RAV4 Добряк › Бортжурнал › Система кругового обзора 3D (Bird view). Подключение
Продолжаем. Камеры на своих местах, провода прокинуты в кучку под ШГУ., самое время подключать все это добро:
Вообще инструкция с комплектом идет на английском, но есть и хорошо переведенный вариант вот тут. Как видно по схеме все камеры подключаются фишка в фишка, ошибиться сложно. На кабеле каждой камеры у фишек есть красненькие проводки, которые нужно подключить к источнику сигнала, сообщающий системе, что надо активироваться. Для боковых камер это соответствующие поворотники, для заднего хода это к примеру сигнал с фонарей заднего хода, а фронтальную камеру предложено подключить к дальнему свету. Но обо всем по порядку.
Камеры
Фронтальная
Просто подключил фишка в фишку, красный проводок подключать не стал на дальний свет, т.к. пока не вижу в этом необходимости (если нужно активировать систему, то можно просто нажать аварийку или жмакнуть кнопу на пульте)
Боковые
Фишки соединил по цветам, а вот красные проводки нужно было кинуть на плюс поворотника. Кстати красных проводков на каждом кабеле два, около каждой фишки (один у камеры будет, второй около блока управления). Они дублирующие друг друга и нужно подключать только один из них, там где удобнее. В моем случае логично подключаться к поворотникам в зеркалах:
Задняя камера
Очень хотелось конечно оставить штатную камеру: казалось что она и по качеству лучше, да и провода не тянуть. Но было одно «НО»: штатная камера рассчитана на 6В, а система, как я думал, выдает 12В на камеру. Чтобы обойти этот момент пошел по простому пути: питание штатной камеры оставил от ШГУ, как оно было, а видеосигнал подал на блок управления системой. Но так что-то не пошло. Предположил, что ШГУ не всегда подает питание на камеру, а только в каких-то определенных случаях (в момент установки чего-то не пришла мысль проверить эту идею прозвонив провода камеры тестером для проверки наличия питания), поэтому решил взять преобазователь напряжения из 12в в 6в и воткнуть его между блоком управления и штатной камерой. Только перед этой затеей решил посмотреть сколько же вольт выдает блок на камеру. Оказалось вовсе не 12в: если камера не активна, то есть используется только для кругового обзора, то на нее идет около 4В, а если помимо кругового обзора выводится так же и вид с этой камеры, то подается уже около 8В. Тут я понял, что хватит экспериментов, пока чего-нить не погорело и установил камеру с комплекта вместо штатной.
Итак, заднюю камеру стандартно коннектим фишка в фишку и нам нужен сигнал включения заднего хода для красного проводка (в этом случае я подключал проводок, который у фишки рядом с блоком управвления):
Питание и видео
Из схемы видно, что блок управления подключается на +, — и ACC. Наиболее удобным местом мне показалась панель с колодками, расположенная слева от руля чуть ниже, потому как там рядышком все эти три точки подключения и не будет необходимости наращивать кабель из комплекта:
Доброго времени суток! Вот решил наконец то написать о проведенных этим летом модернизациях и доработках, их было много, контора с которой предварительно планировал произвести эти работы лишилась помещения, а я уже настроился, запланировал, да и время поджимало, поскольку через 1,5 недели была запланирована дальняя поездка в Тамбовскую обл., в итоге через яндекс.директ была найдена другая организация, неподалеку, свиду представительное помещение и персонал. Запомните название этой конторы и эту личность — ООО «ДопКар» в Жулебино и директор Сергей и никогда с ними не связывайтесь, этот пожилой самодур расплывался в улыбке лишь до момента получения аванса, далее наши встречи были далеко не дружескими, одна его фраза — » Вы слишком молоды что бы разбираться в автозвуке ибо Вы из того поколения которое уже не слышало виниловых пластинок», можно подумать у него в машине стоит патефон мля. Короче озвученные мною сроки в 1,5 недели были приняты со словами — «да нам надо максимум неделю», цена конечно не особо низкая, но в принципе и не сильно дороже чем у окружающих. Машина была сдана по заказ наряду, выдан аванс на «материалы», а именно 30 000р и работа закипела, но не активно.
Я все-таки решил что не буду описывать сразу все работы проведенные с машиной в одной записи, ато как на написание, так и на прочтение уйдет пол дня, короче буду рассказывать постепенно и начну с приблуды наиболее интересной — система кругового обзора.
Дополнительно здесь в разделе «Барахолка» была приобретена штатная клавиша включения камеры у камрада с доставкой из Питера, которая по моему плану должна была включать и принудительно выключать сей девайс в любое нужное мне время. Цена на установку подобных систем по разным сервисам оценивается от 8 до 12т.р., менеджер (он же директор) Сергей посмотрел на все содержимое коробки с системой, включая кнопку, омыватели камер и озвучил ценник в 12т.р., меня в принципе устроило. Потом через неделю начались песни — спереди некуда ставить камеру, форсунки омывателей слишком короткие, кнопка то у Вас, сейчас точно не вспомню как он назвал, то-ли флип-флоп, то-ли клик-клак, короче не простая и того для начала +2т.р. надо к цене добавить, я возмутился, отказался и пошли разногласия. По итогу пришлось несколько дней самому сидеть в цехе с ребятами и подбирать места установки камер, омывателей, расположение самого блока системы и т.д. С задней все просто — встала как литая, собственно как и форсунка омывателя, которая была заведена на омыватель заднего стекла, а вот с передней пришлось пофантазировать.
В итоге самым оптимальным местом, которое соответствует всем требованиям установки и моим представлениям об эстетике, стало место под рамкой номерного знака, но поскольку там имеется лишь пустота, то пришлось собрать аккуратный кронштейн из алюминиевых уголков, после чего покрасить его по моему настоянию в черный цвет, дабы не бросался в глаза, нарастить по высоте форсунку омывателя, дабы била четко в камеру (нарастили посредством пластиковых колец, не знаю от чего, посаженых между собой на клей)
Что кстати тоже было причиной небольшого конфликта, поскольку протаскивали провода с помощью протяжки и без разбора зеркала то повредили соединение провода на обогрев зеркал, да согласен я его сделал халтурно в первоначальном варианте, но я об этом предупредил ребят изначально, а они проигнорировали, по итогу зеркала все равно пришлось разбирать и сделать соединения проводки на питание обогревов уже капитальным с термоусадками и т.д., я все равно это давно планировал ну вот и руки дошли ).
В общем спустя, в общей сложности, что то около месяца, вместо обещанной недели, загаженный обрезками различных хомутов, проводов, грязными пальцами и потертыми передними сидениями от черных задниц со скандалом я все таки забрал «готовый» автомобиль. Вот что удивительно я не понимаю даже как, за этот месяц они умудрились настолько пошаркать край пассажирского сидения грязными задницами, что оно по степени потертости краски стало напоминать водительское, на котором я каждый день ерзаю своей задницей уже 1,5 года и еще 7 лет до меня ерзали, ну да ладно, это лирика, я все равно собирался подкрашивать водительское, подкрашу теперь заодно и пассажирское, но осадочек, Карл (. По итогу система кругового обзора на экране БирдВью выдавала полную хрень, но камеры и омыватели работали исправно, а сроки меня дико прижимали, ввиду того что я уже неделю назад как планировал уже уехать на машине в сторону Ростова, я все таки забрал машину и решил дальше разбираться сам.
После нескольких безуспешных попыток откалибровать систему до меня наконец доперло, что камеры на зеркалах направлены неправильно, понять было сложно ибо система сама разворачивает картинку именно с камеры, так что она получается правильно ориентированной относительно машины, но отказывается ее совмещать в экране кругового обзора. Помощи от Китайцев в этом вопросе тоже получите не удалось — трудности перевода, хотя продавец в принципе отзывчивый и своевременно отвечает на поставленные вопросы, только вот ответы ни как не стыкуются с моими вопросами. Короче определил я это методом тыка, разобрав зеркала, ослабив контрогайки крепления камер и повернув их на 45град. и картинка, после очередной калибровки, совместилась воедино, но объекты задваивались на стыках изображений с передней/задней камер и боковых. Путем еще нескольких настроек мне удалось практически полностью устранить задваивание, но картинка получилась со сферическими искажениями, в принципе потом возможно еще поковыряюсь.
Самое забавное это то что ребята из ДопКара все таки поставили эту кнопку хли-хлоп, но поскольку на момент когда я забирал машину у электронщика был выходной, они мне тупо не смогли объяснить что она включает, по факту при нажатии она теперь включает подсветку самой кнопки и переключает экран ШГУ непонятно на какой видеовход на котором никогда нет видеосигнала, вообщем она теперь стоит тупо как заглушка за 2800р., которой я никогда не пользуюсь мля, в будущем слазаю разберусь куда она подсоединена, а пока пусть стоит.
Toyota Land Cruiser Prado SQ-шный бегемот. › Бортжурнал › Установка системы видеонаблюдения Bird Eye
Рукожоп Кастомс — в бой.

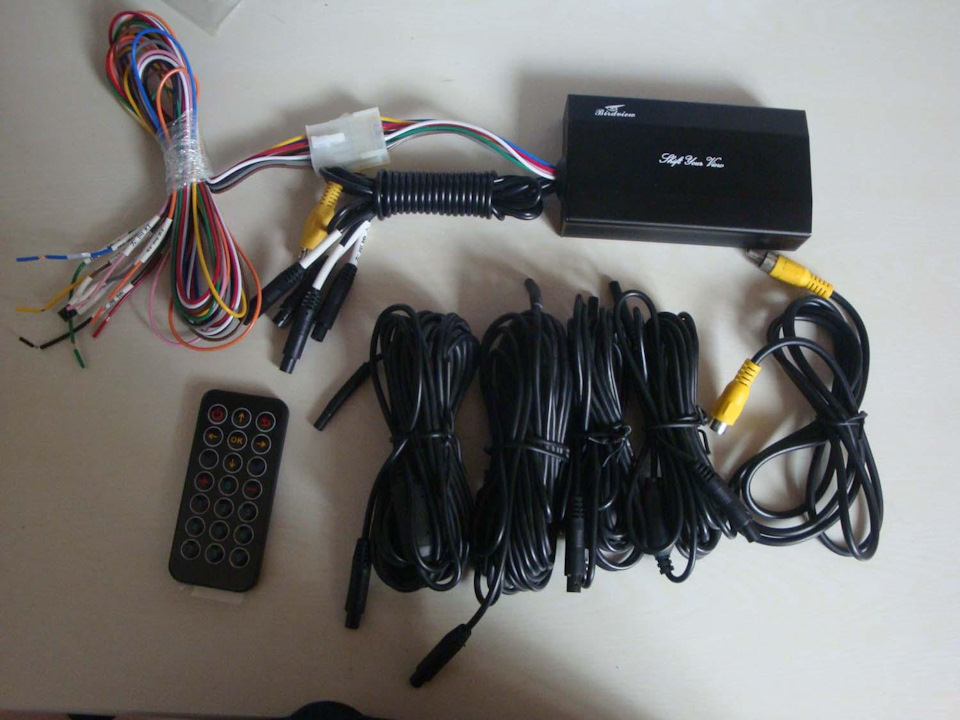

Понравилась система кругового обзора от Престижа+ и Люкса, но не понравилось что подцепить к ним видеорегистратор, как и заставить работать систему постоянно, на любой скорости нельзя. В результате поисков нашел Ынтелектуальную систему кругового обзора. Тот же самый круговой обзор 360 градусов + видеорегистратор на 4 камеры, работающий в автоматическом режиме. Видики работы системы можно поглядеть на Ютубе. Вобщем хотелка задвинула зеленое земноводное и система была приобретена. В комплекте идет блок управления, провода, 4 камеры, пульт ДУ, фреза для дрели. Стоимость системы – 26000 + доставки ЕМС – 2000 рублей.
Установка.

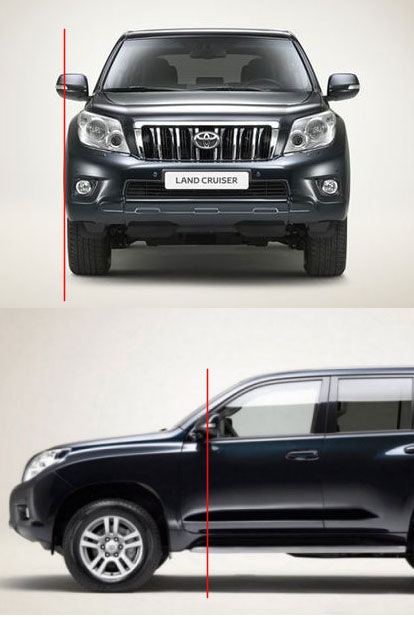

Боковые камеры.
Сначала хотел заказать нижнюю часть боковых зеркал от престижа/люкса, без камер, просто пластмасску. Но тойота, зараза, продает только в сборе с камерами. Ценник мне показался маленько негуманным, да и как выяснилось потом, родные тойотовские камеры с нашей системой 360 не совсем совместимы. Вобщем решил колхозить.

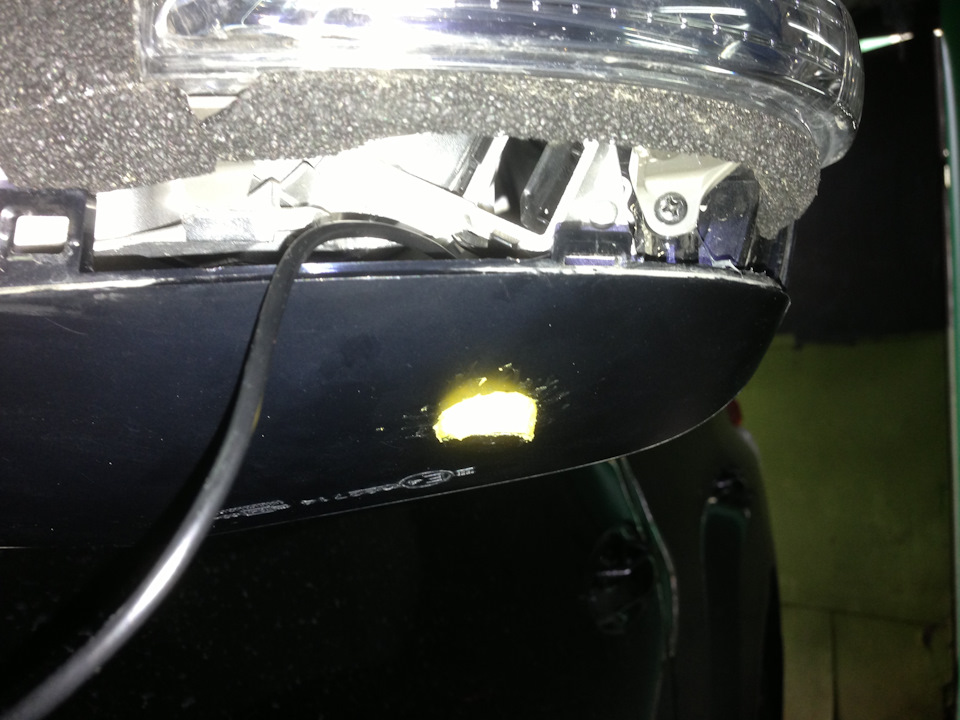

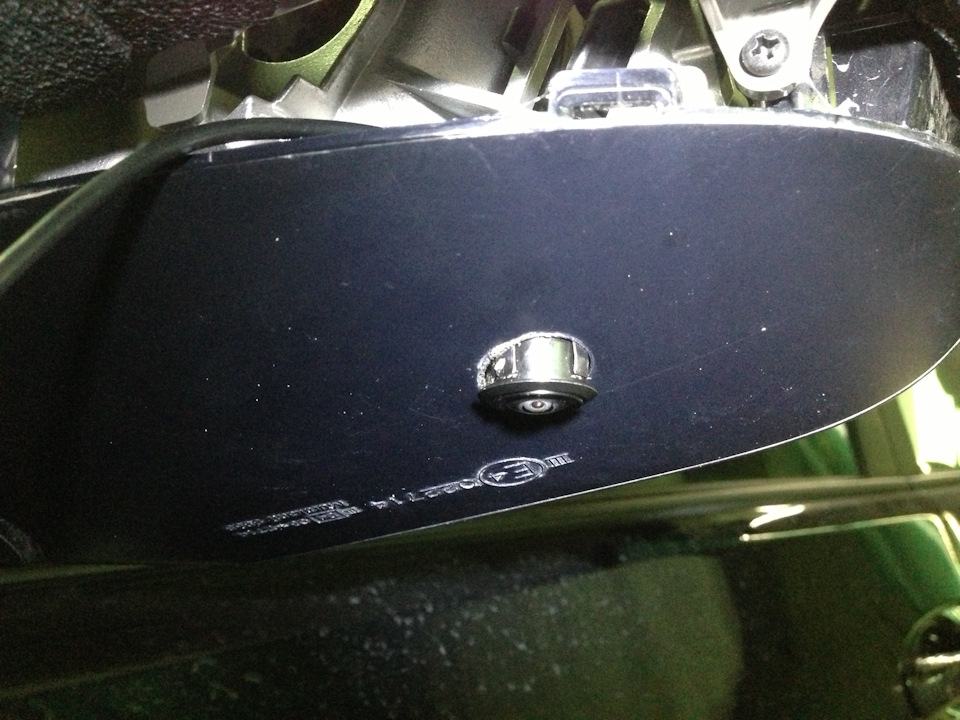

Зажал в дрель, идущую в комплекте фрезу, разметив оба зеркала, просверлил отверстия под боковые камеры. Дрель старался держать ровно под 90 градусов, без всяких приспособлений. Получилось относительно ровно.

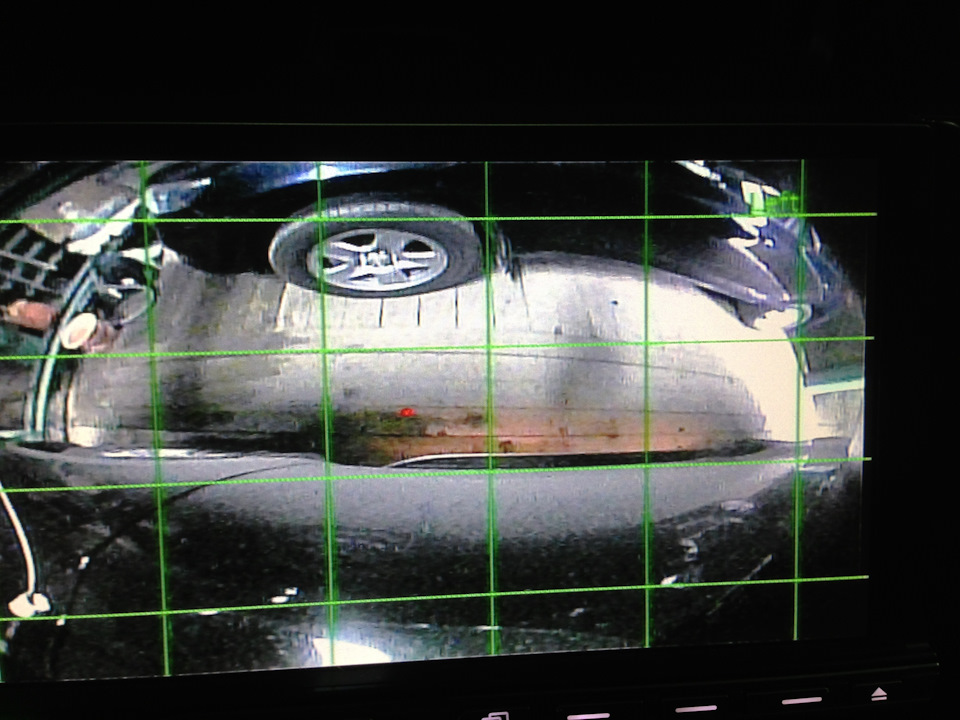

Подключил блок управления и слегка откорректировал направление и угол обзора по калибровочной сетке относительно боковых порогов. Залил камеры клеем из термопистолета.
После этого взял в руки, «пластилин для подиумов». Вобщем, в магазине автозвука продается двухкомпонентный пластилин (принцип работы по аналогии с эпоксидкой – смешиваешь две равные части и через часов 8 хоть режь его, хоть пили.
Стараясь не намазав лишнего — облепил камеры пластилином.

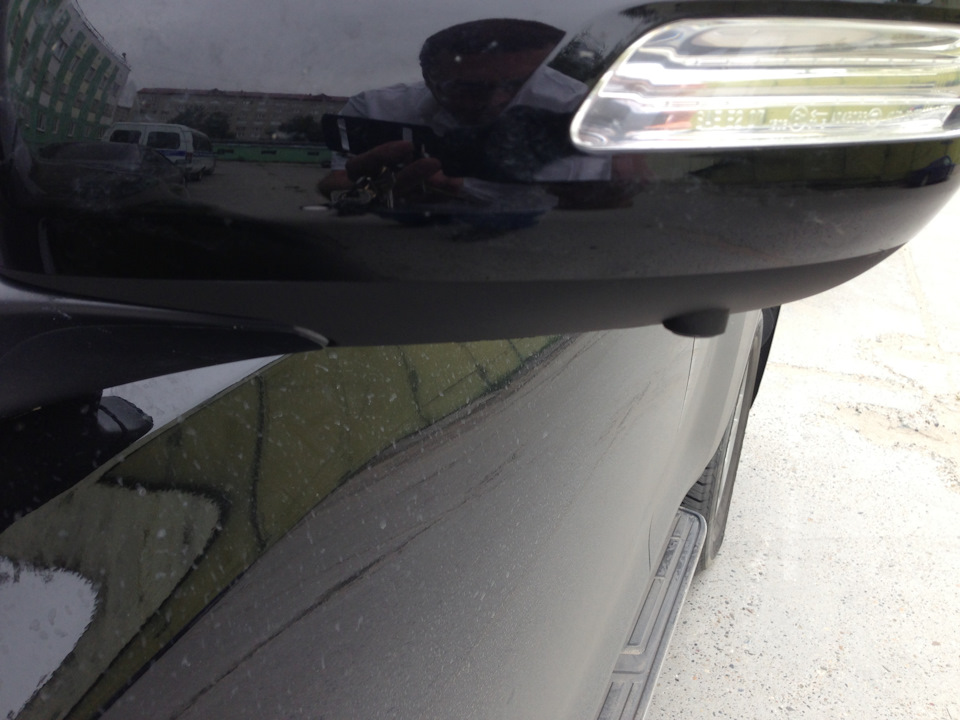

После высыхания, слегка обработал его дремелем с цилиндрической фрезой, придав более-менее приличный вид. Купил полиэтиленовую пленку, для укрытия автомобиля при покраске (200 рублей) и малярный бумажный скотч (80 рублей). Разрезал на две части, сделал прорезь для зеркал и закрепил пленку малярным скотчем, все ненужные поверхности так же оклеил скотчем и изолентой для предотвращения закрашивания. Черной матовой краской, которая выдерживает высокие температуры (головки блоков цилиндров ей еще красят) в баллончике за 300 рублей в 8 слоев, не спеша, закрасил боковинки с установленными камерами. Снял пленку – ляпота 🙂
Задняя камера.

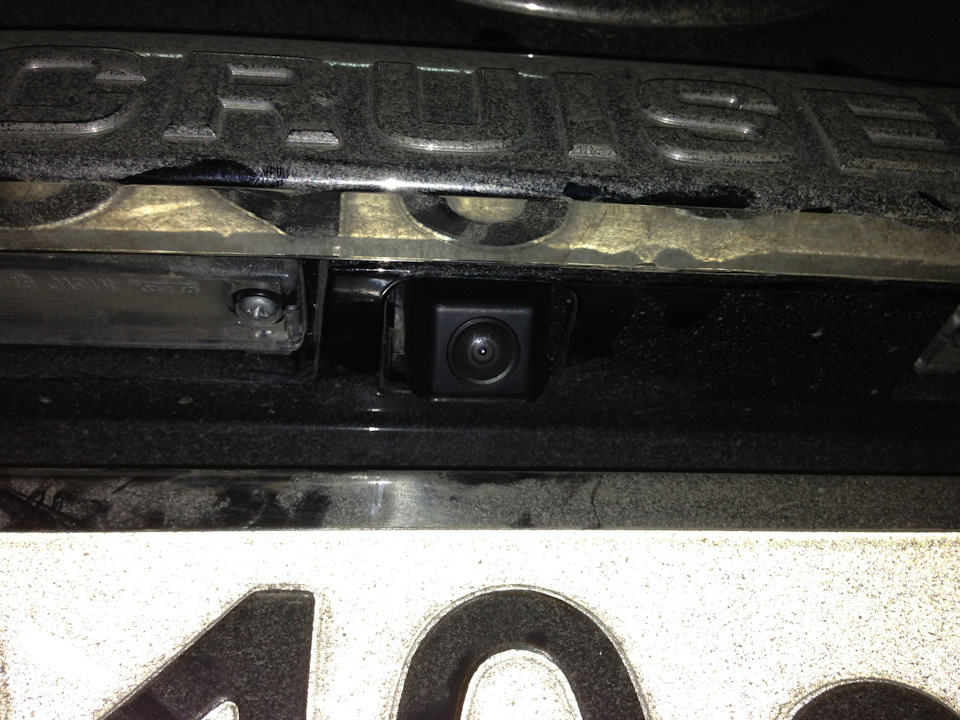

На очереди задняя камера. Три дня ломал себе голову как оставить штатную камеру. Ибо комплектные, если честно, с точки зрения эстетики – унылое ничто. Не получилось. Штатная камера вещает в формате NTSC (как и система 360), но при подключенни ее к системе выяснилось, что угол обзора у нее меньше, градусов на 10, чем у комплектной, и разрешение матрицы по вертикали — Уже, чем у той, что идет в комплекте с системой 360. Но меню не остановишь такой мелочью. Разобрал штатную камеру.

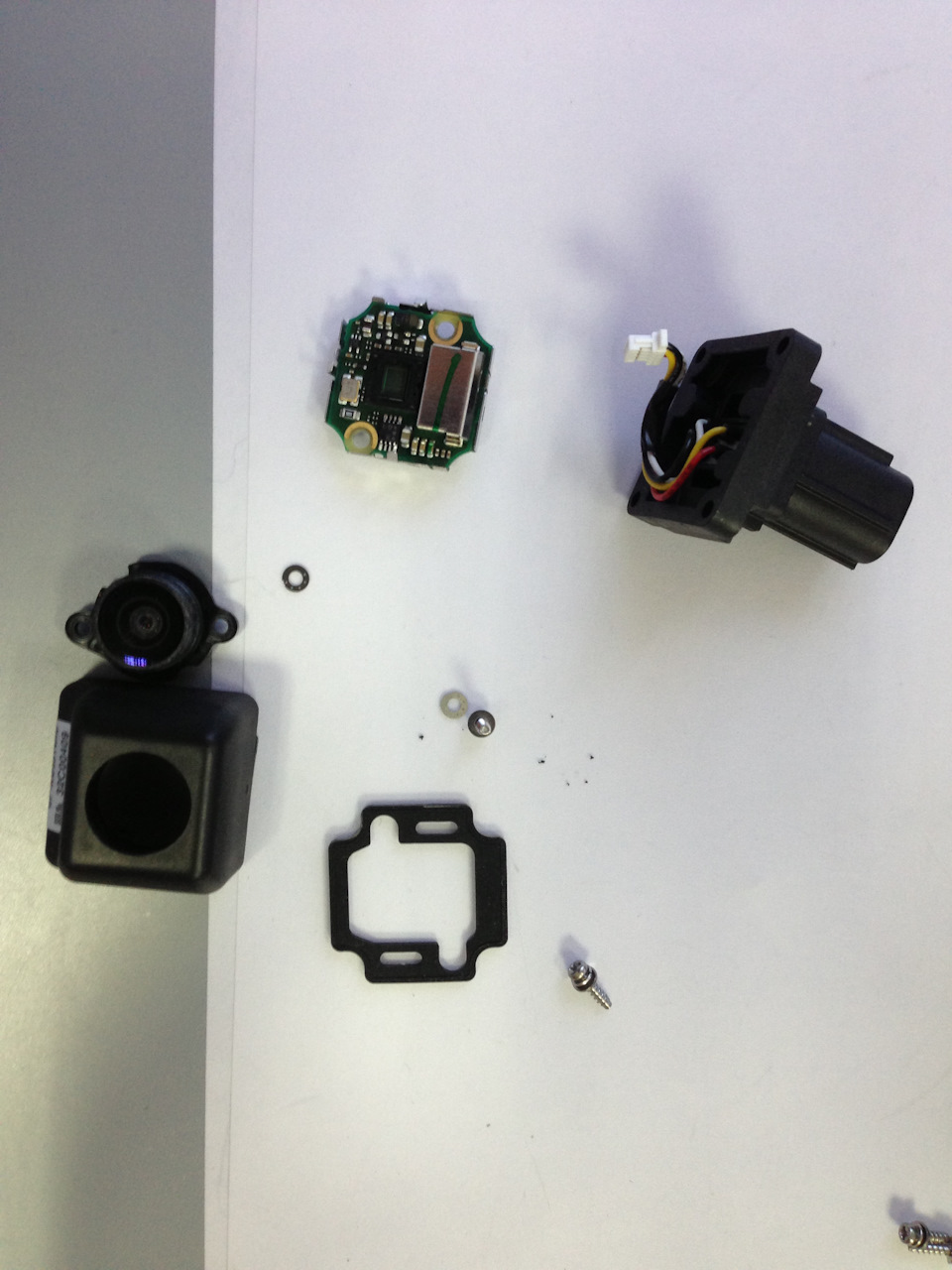

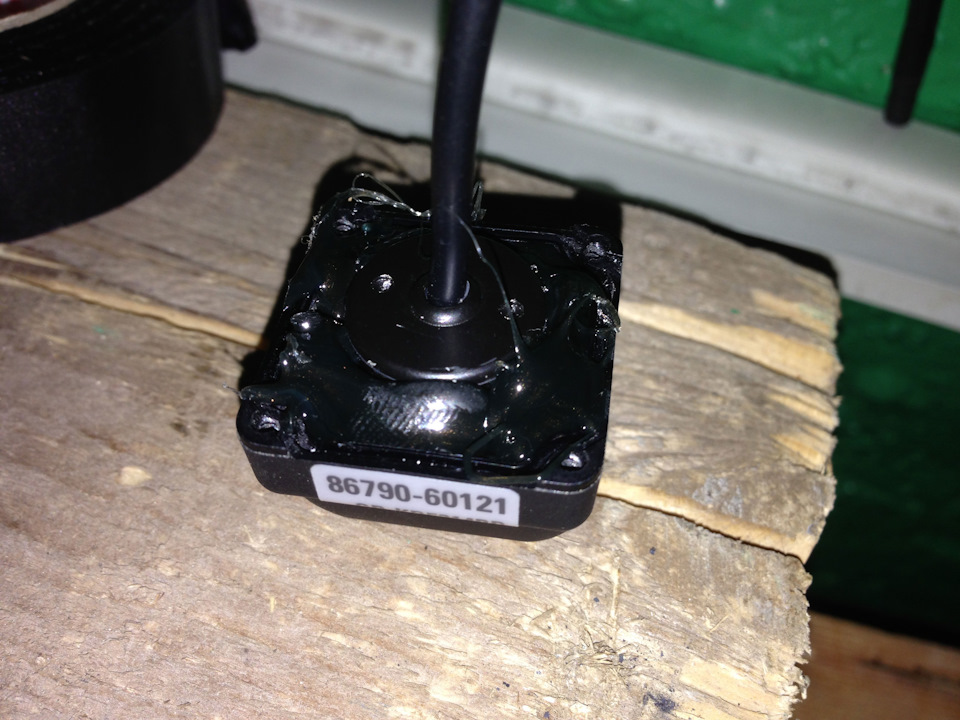

Вынув потроха убедился, что объектив разобранной камеры от системы 360 практически идеально встает на место объектива штатной камеры. Вставил новую камеру и залил все термопистолетом. Когда остыло – собрал, установил.
Передняя камера.

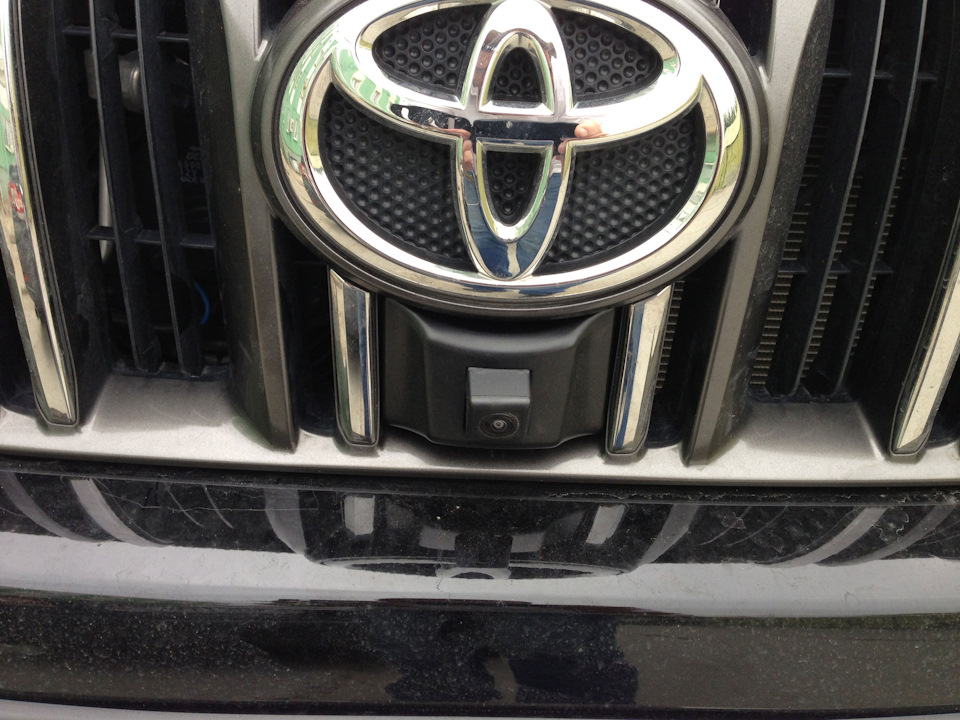

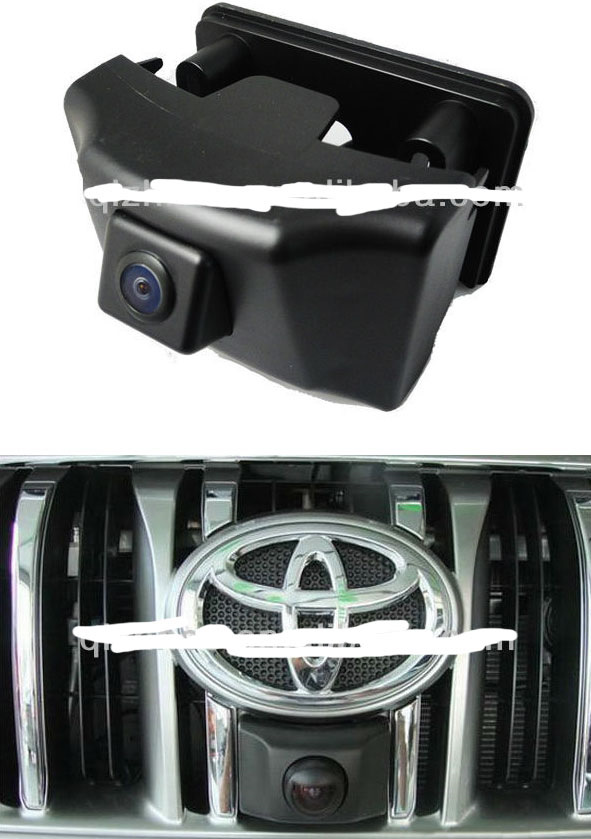

На братско-китальянском дружественном алиэкспрессе заказал камеру.
Стоимость смешная – с доставкой 800 рублей. Хотя в России уже в наличии хотят 3200 рублей – нормальный 400% бизнес.
С начинкой данной камеры поступил аналогично – выпотрошил все что можно, разобрал комплектную камеру, ориентировал, залил термопистолетом. Установил. Решетку пилить не надо – просто вставляется и зажимается 4 саморезами.
Расположение управляющего блока.

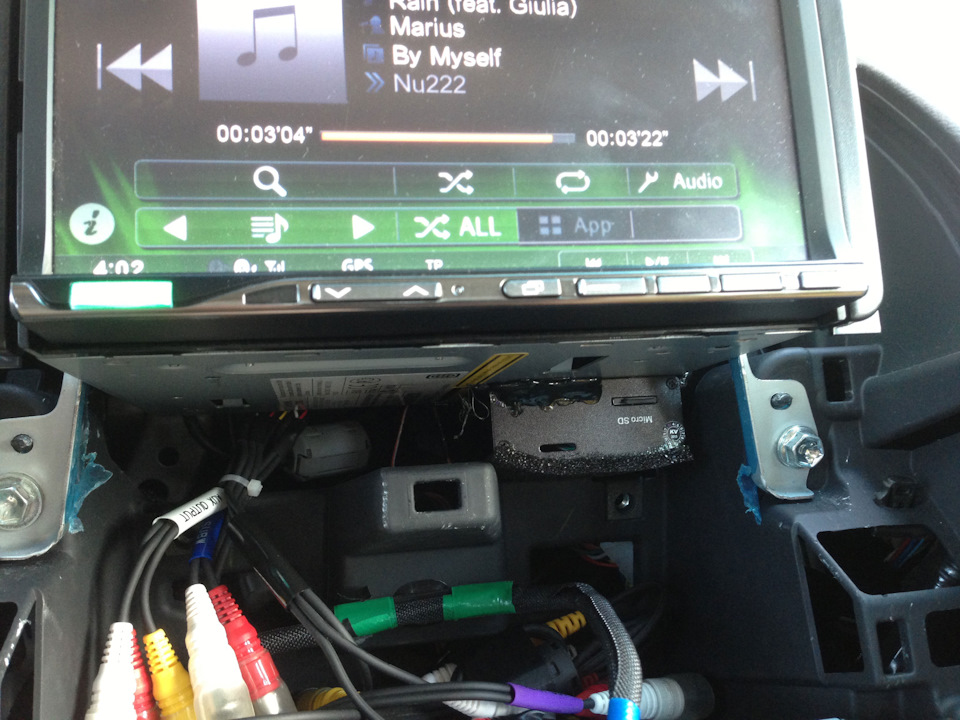

Задачи при установке были – скрытая установка и относительная легкодоступность для извлечения флешки, в случае чего. Блок идеально встал между магнитолой и ребром жесткости центральной консоли. С помощью волшебного термопистолета, присобачил его к корпусу магнитолы. С точки зрения рассеивания тепла — блок при работе 8 часов подряд остался комнатной, то есть гаражной температуры, а в магнитоле кулер имеется.
Доступ к флешке организуется за 30 секунд.
Вобщем установка закончена. Себестоимость материалов при установке составила 1880 рублей. Теперь можно по бездорожью покататься с обзором на 360 градусов, не опасаясь за габариты, ну и иметь на борту полноценный четырехканальный видеорегистратор пишущий в 720p.

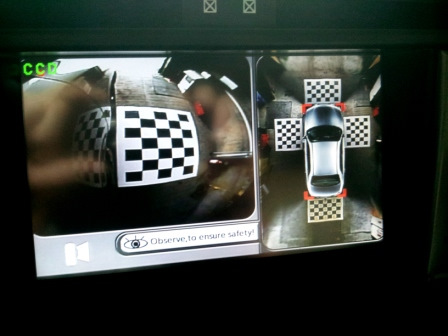

Вот так выглядит картинка системы
