Как сделать круиз контроль на ховер

Great Wall Hover Обрусевший китаец › Бортжурнал › Круиз контроль

Как сделать круиз контроль на ховер

Всем доброго дня, сегодня рассказ пойдёт о круиз контроле на Ховер с механической коробкой передач. Сразу после покупки машины меня напрягали заглушки вместо кнопок справа на руле, эту проблему решил поставив кнопки от дизельного Ховера,

Как сделать круиз контроль на ховер

соответственно сразу вылезла следующая проблема что кнопки не функциональны и я стал изучать темы по внедрению круиз контроля. Решение было найденов виде универсального от Waeco avtokomfort.org/catalog/79/123, но ценник и неизвестность на сколько это удобно на механике откладывали эту затею на когда-либо потом и тянулось это до сего времени, пока я не увидел запись Павла t502kv где он себе внедрил круиз контроль от Мицубиси www.drive2.ru/l/554761341647193606/ в его записи есть ссылки где всё подробно рассказано про установку, я лишь хочу пересказать всё это применительно к Ховеру. Для начала я купил на разборке блок круиза от Хендай,

Как сделать круиз контроль на ховер

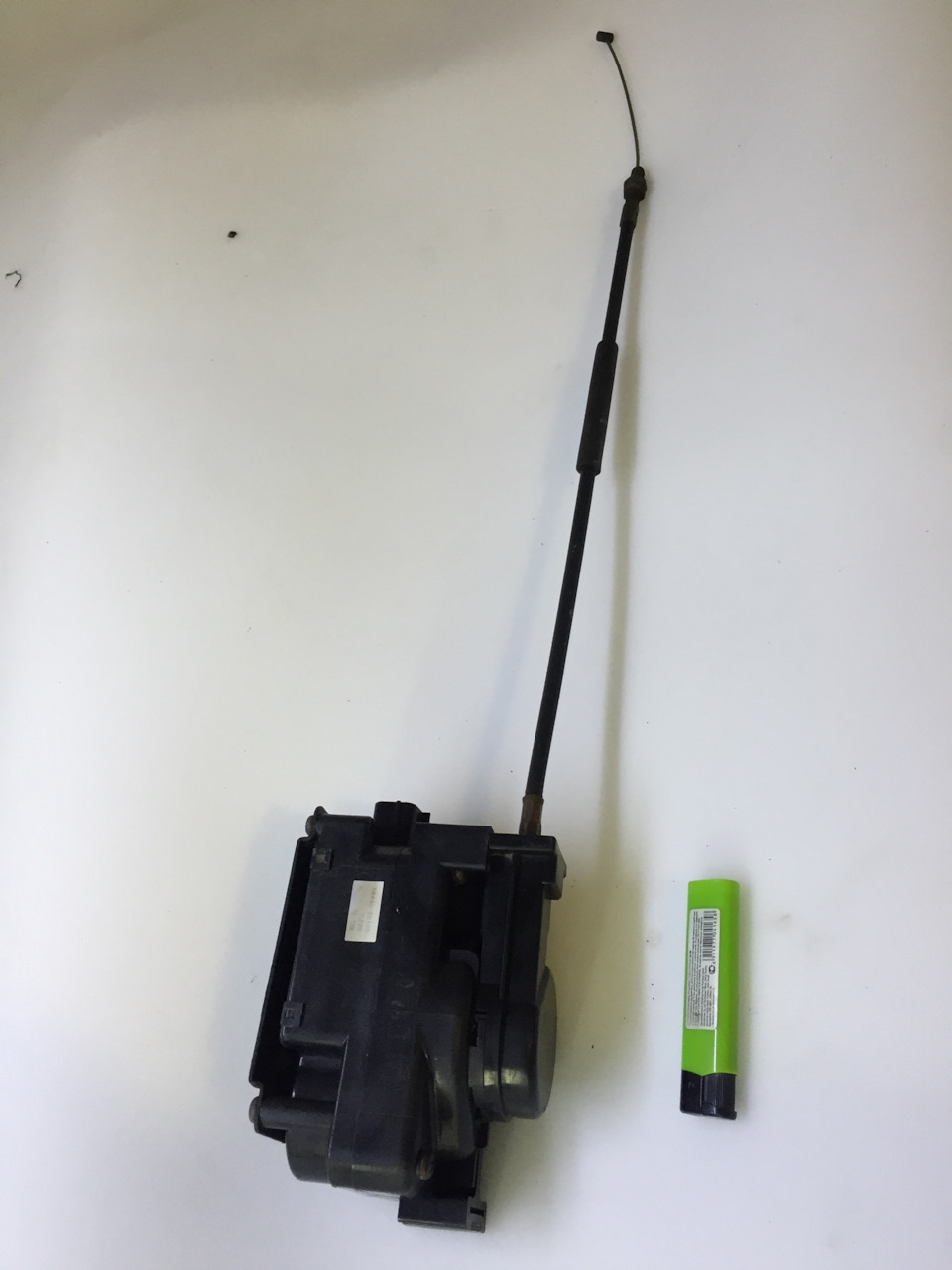

они все одинаковые отличаются лишь съёмным креплением в зависимости от модели автомобиля и на всех блоках стоит значок Мицубиси. Также нам понадобятся кнопки на руль или от дизельного Ховера 3402140-K02 или от Ньюхи 3402140XK45XA,

Как сделать круиз контроль на ховер

на данный момент в два раза дешевле чем от дизелька, но как показали испытания от Ньюхи не подходят по сопротивлениям, надо перепаивать. Ещё нам нужен четырёхконтактный концевик педали тормоза, у дизельного Ховера именно такой его и берём.

Как сделать круиз контроль на ховер

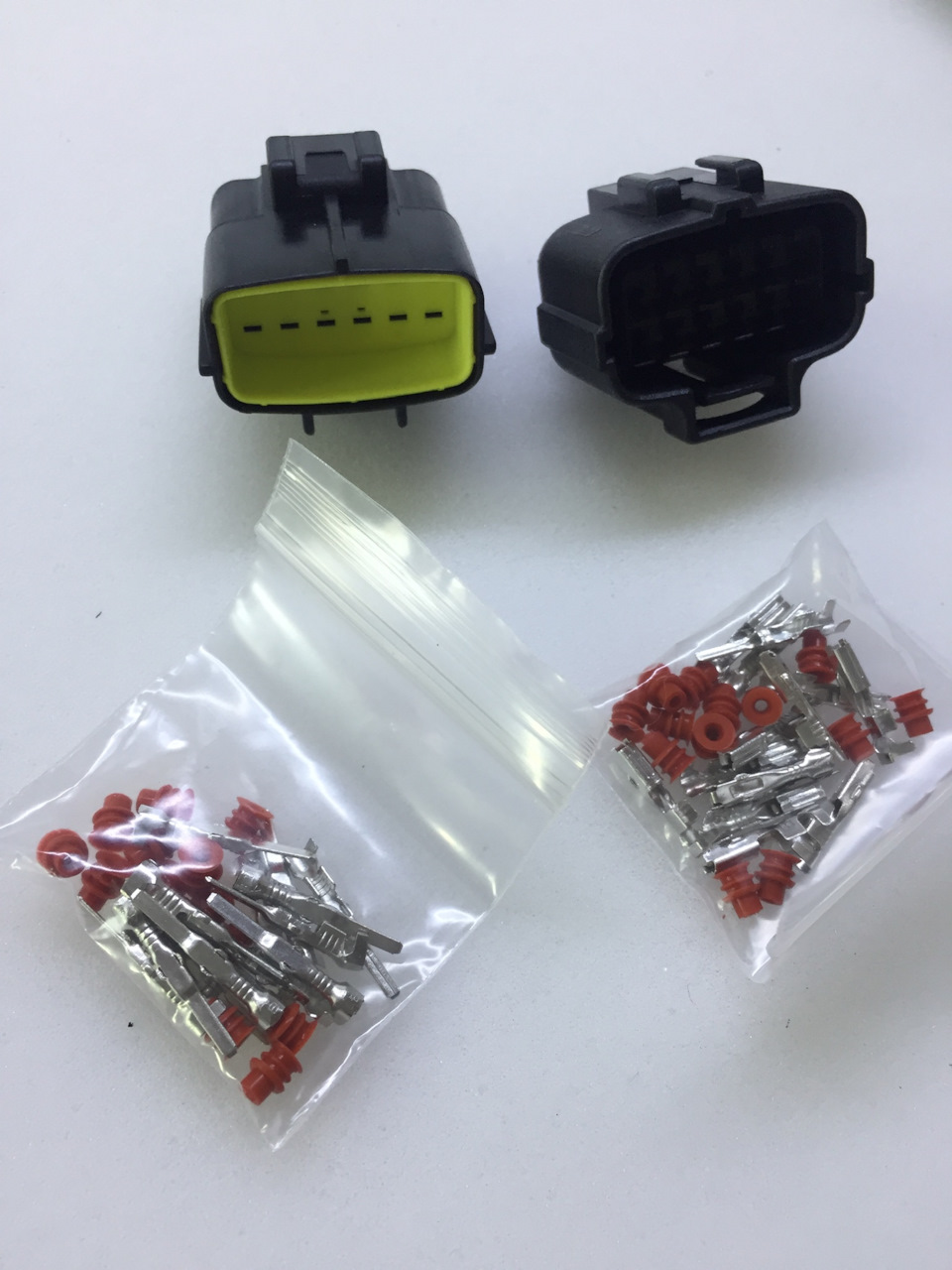

А так как блок я брал без разъёма, то нужный разъём был найден на Али

Как сделать круиз контроль на ховер

m.aliexpress.ru/item/4000…4f9892ab51a29e0da7&is_c=Y Всё нужные компоненты собраны можно приступать к установке. Начал я с механической части с установки блока и подсоединения тросика. Блок я установил на двигателе, но можно установить и на кузов, вобщем куда удобнее на сколько хватит длинны тросика. Принцип работы блока таков что он параллельно штатному тросику управляет дроссельной заслонкой открывает и закрывает её и поэтому нам надо его подружить с приводом нашей заслонки. Для этих целей я использовал сектор газа от инжекторного ВАЗа.

Как сделать круиз контроль на ховер

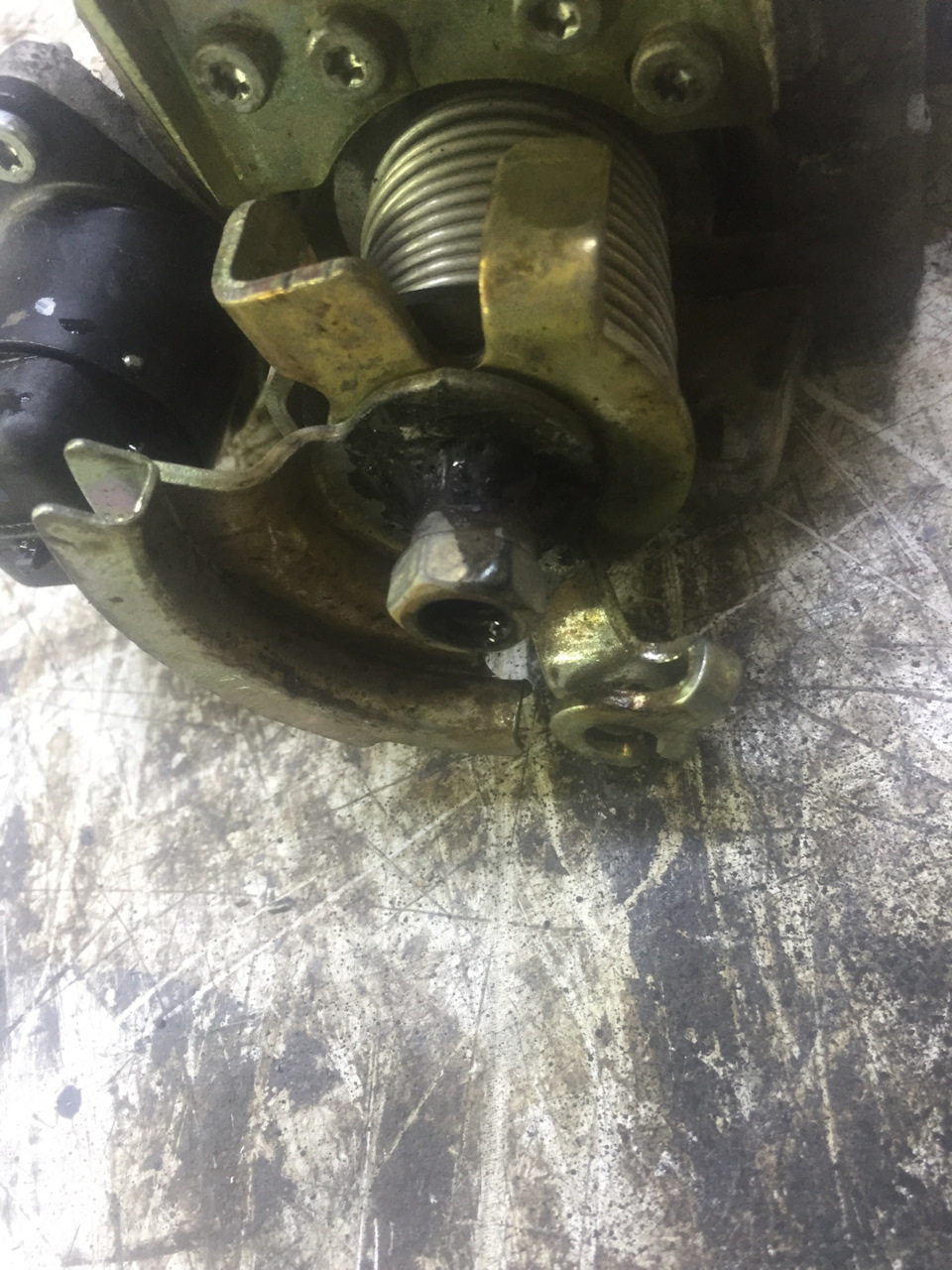

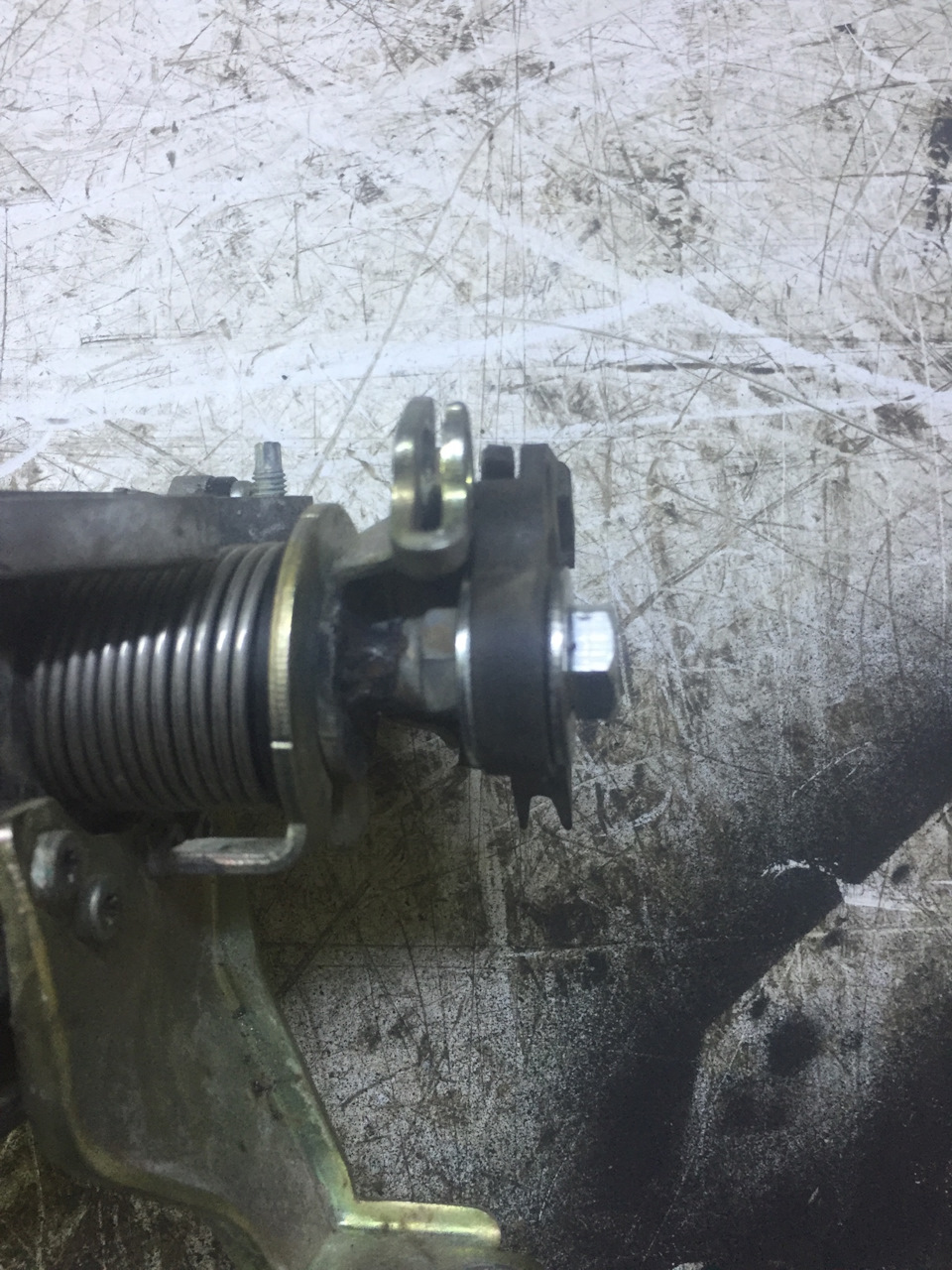

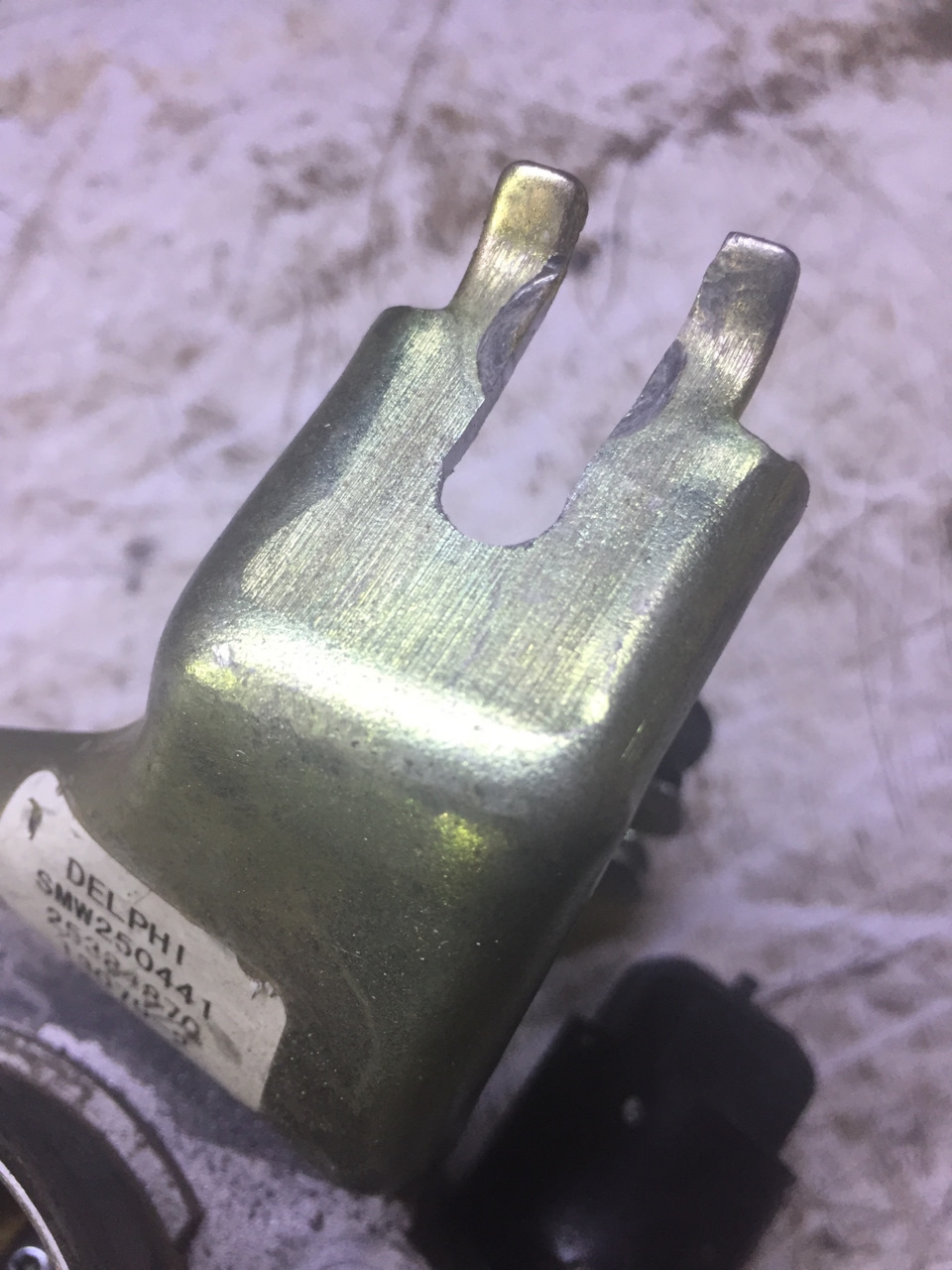

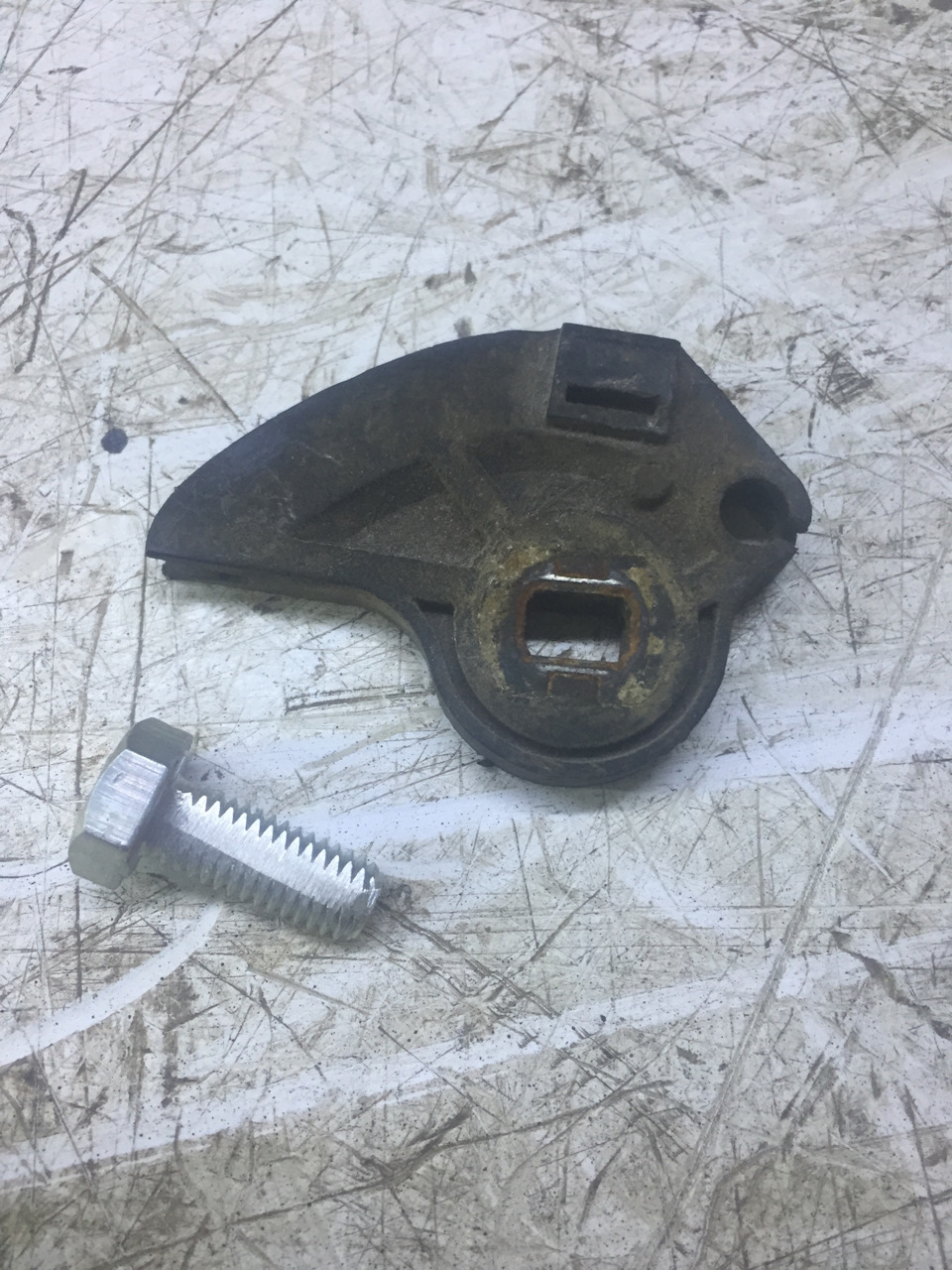

Как видим в нём есть овальное отверстие и поэтому для крепления берём подходящий болт и стачиваем у него по бокам немного резьбу, чтобы он входил в отверстие сектора газа. Затем привариваем гайку к штатному сектору

Как сделать круиз контроль на ховер

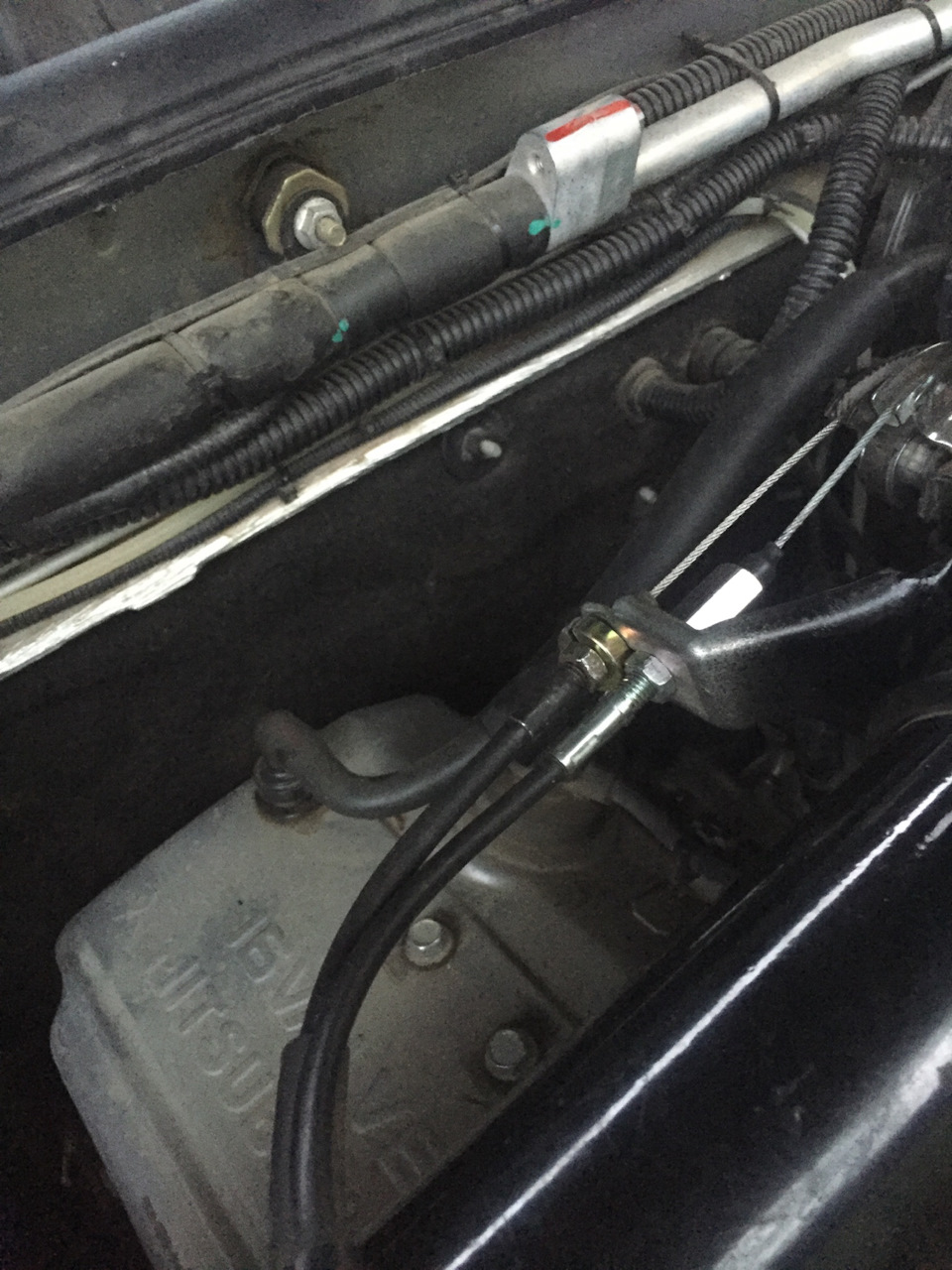

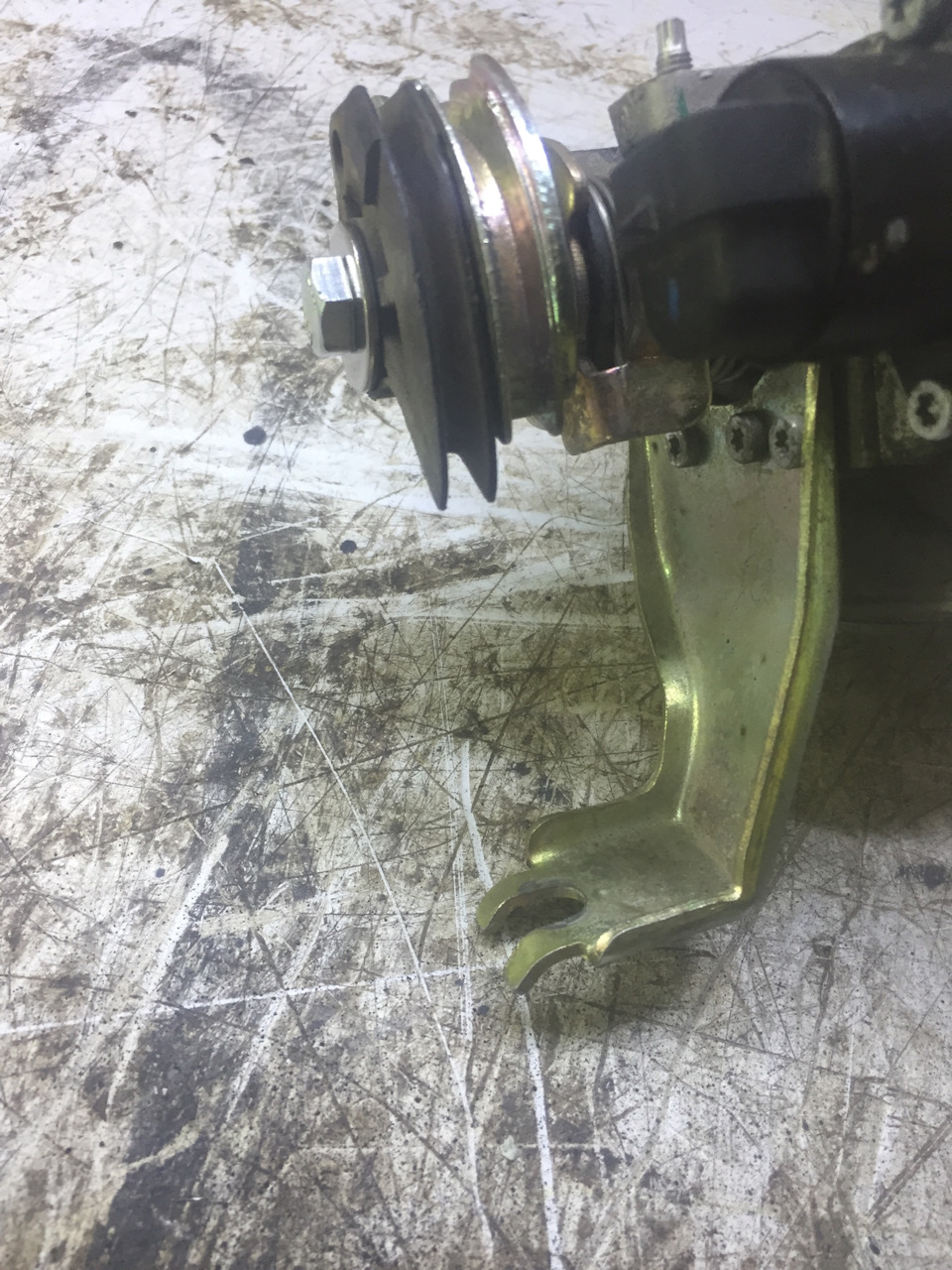

и прикручиваем второй сектор, регулируя его положение шайбами разной толщины.

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

Всё узел готов осталось доработать крепление трусиков, для этого чуть больше протачиваем штатное отверстие

Как сделать круиз контроль на ховер

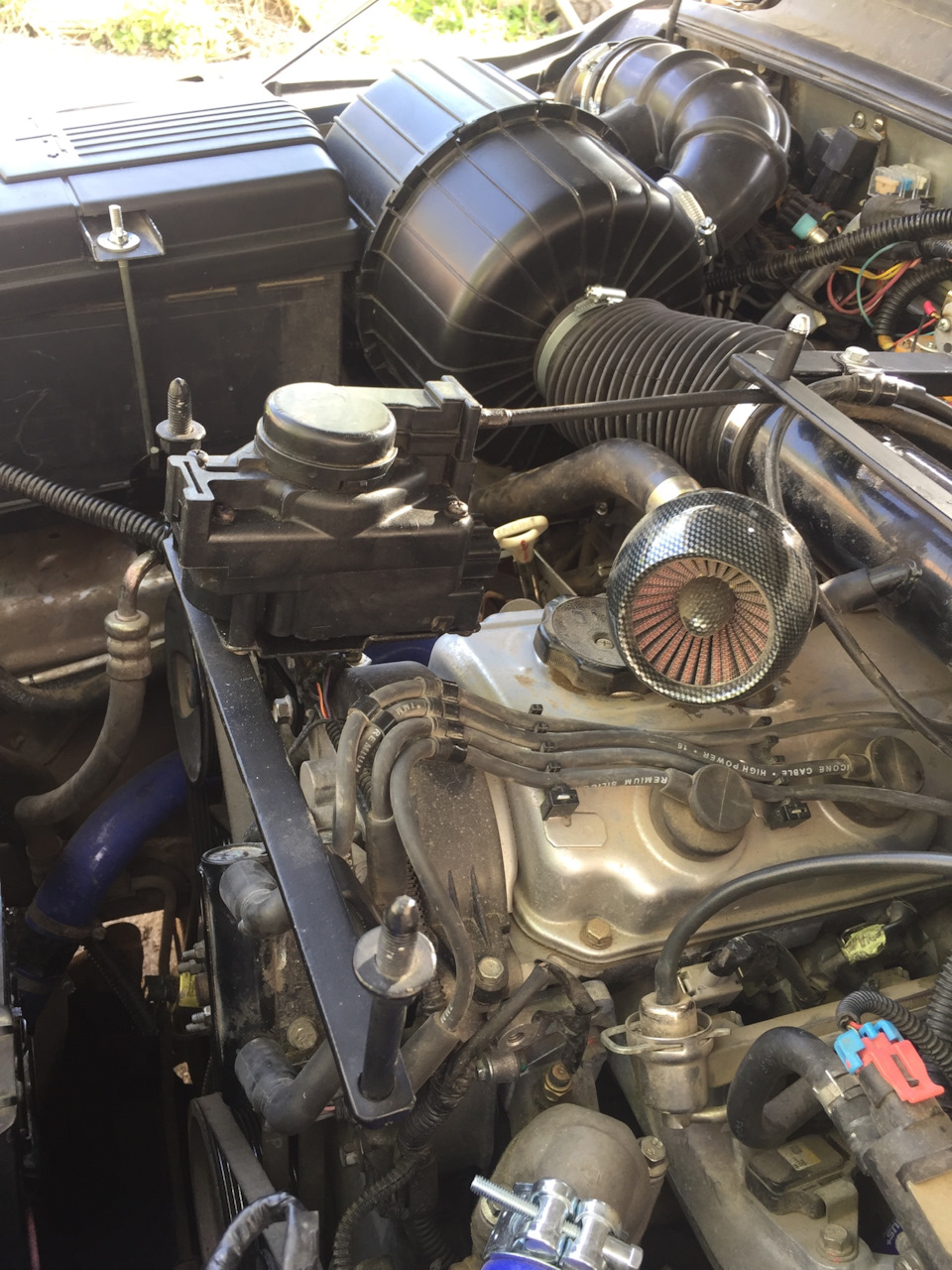

и устанавливаем всё на место.

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

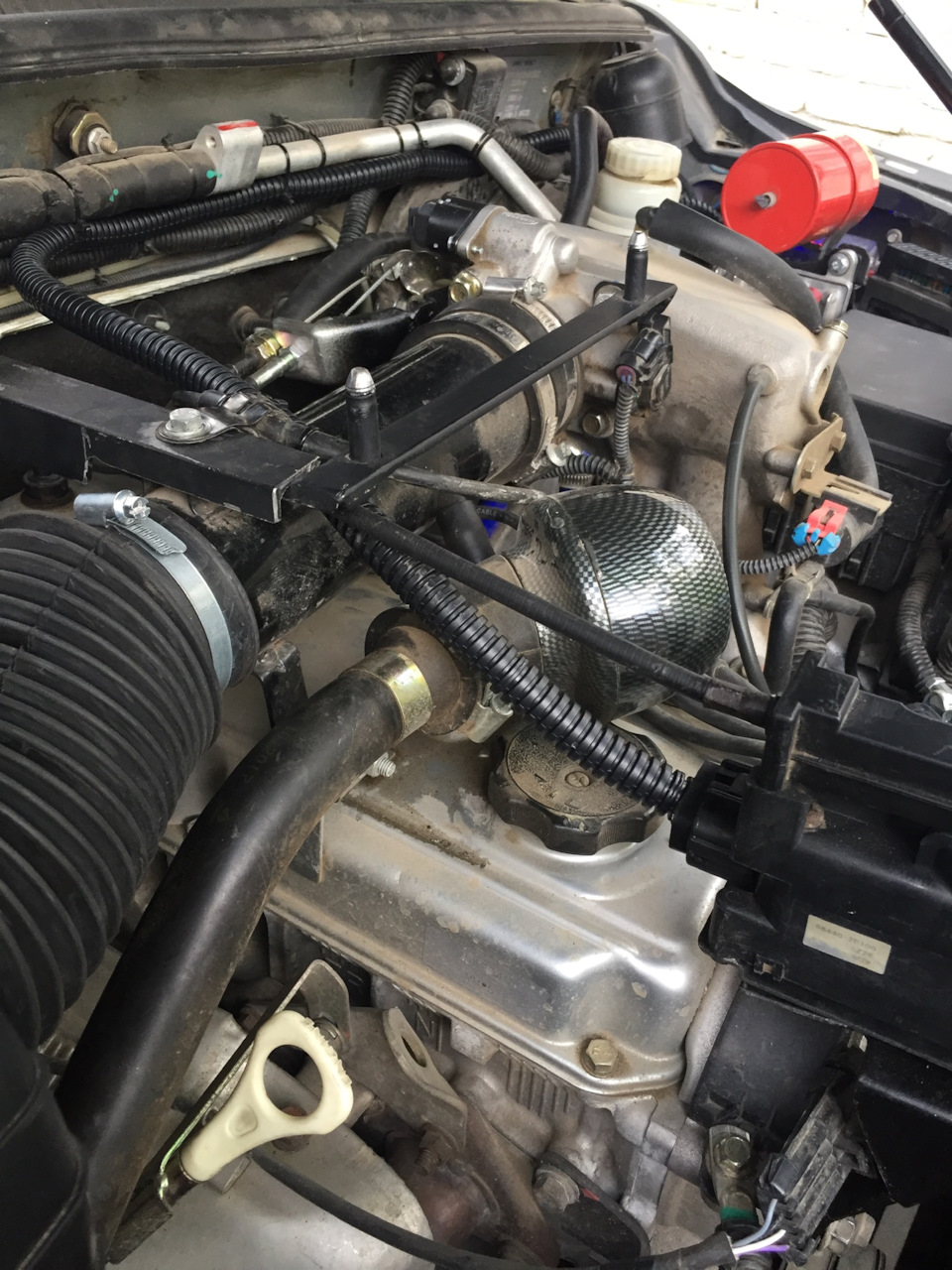

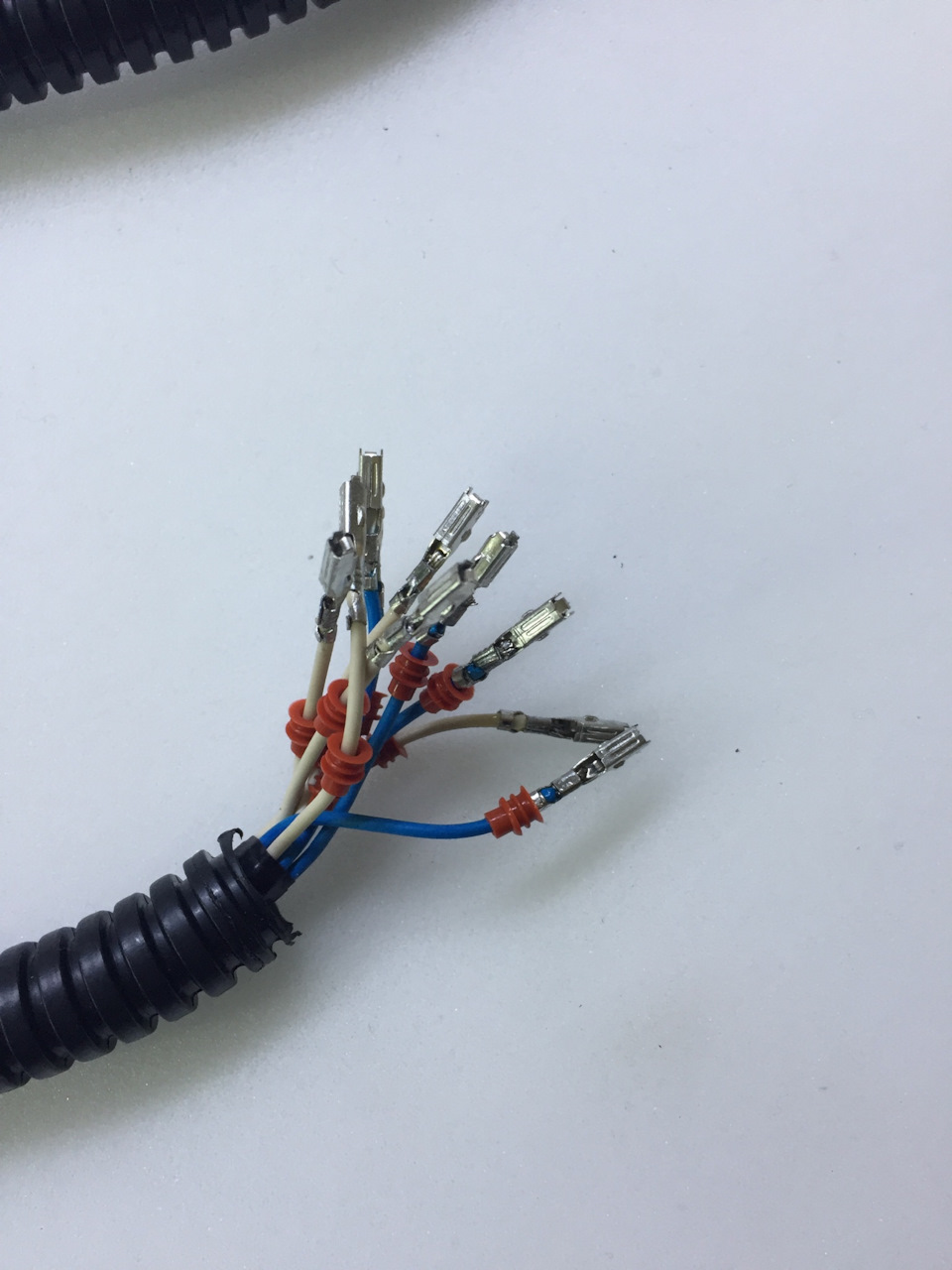

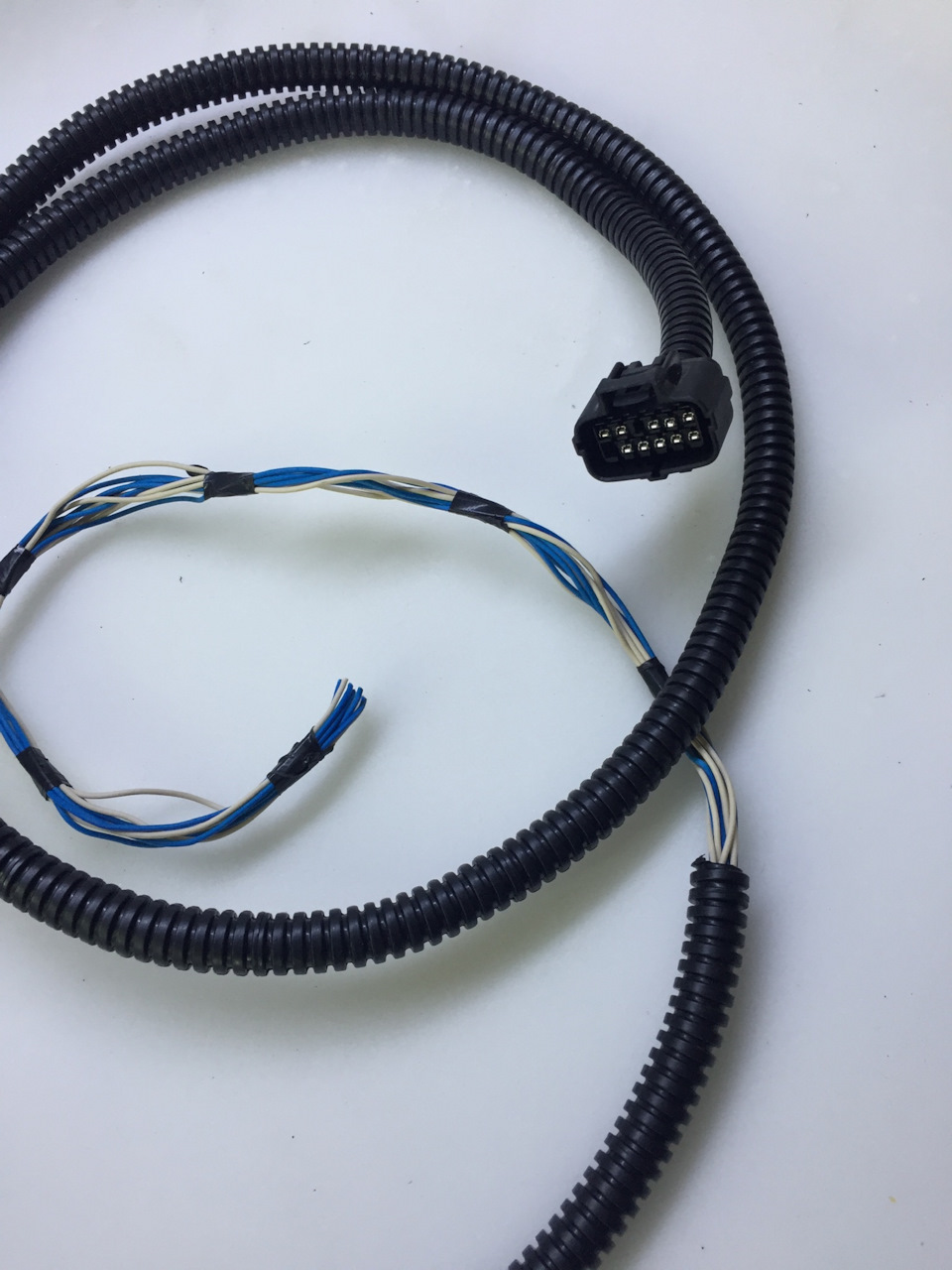

С механической частью покончено приступаем к электрической. В начале готовим жгут проводов, берём 10 кусков провода

и укладываем в гофру,

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

устанавливаем на место

Как сделать круиз контроль на ховер

и протягиваем наш кабель в салон через штатный резиновый уплотнитель проводов. Далее устанавливаем кнопки на руль, тут ничего сложного нет всё встаёт на свои места.

Как сделать круиз контроль на ховер

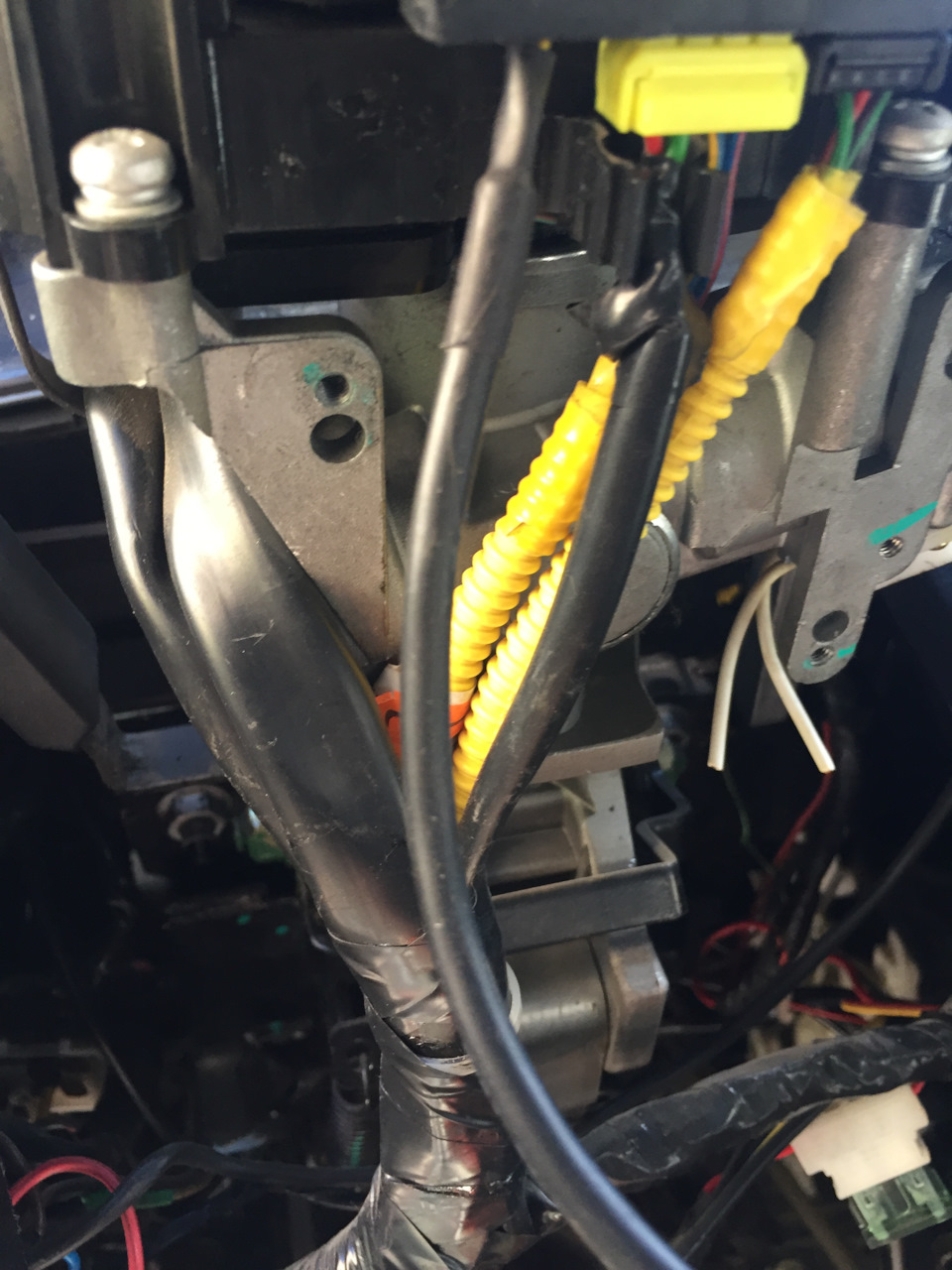

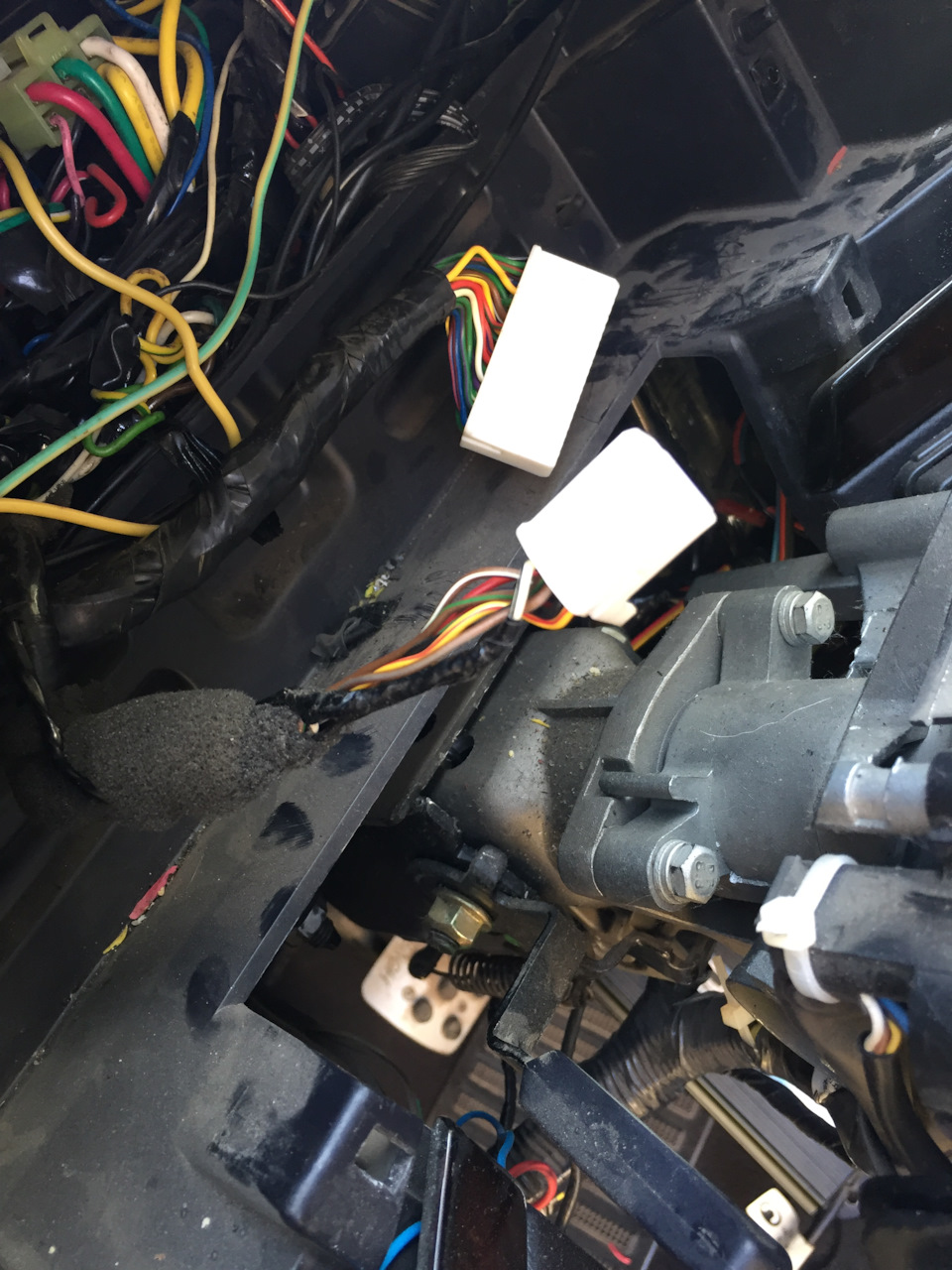

Проблема одна в отсутствии подрулевого кабеля, решения три, ищем родной кабель или подбираем от чего-нибудь подобный или просто втыкаем отдельными пинами и фиксируем герметиком, я подобрал от какой-то сигнализации немного подрезав фишку. На фото это крайний левый разъём.

Как сделать круиз контроль на ховер

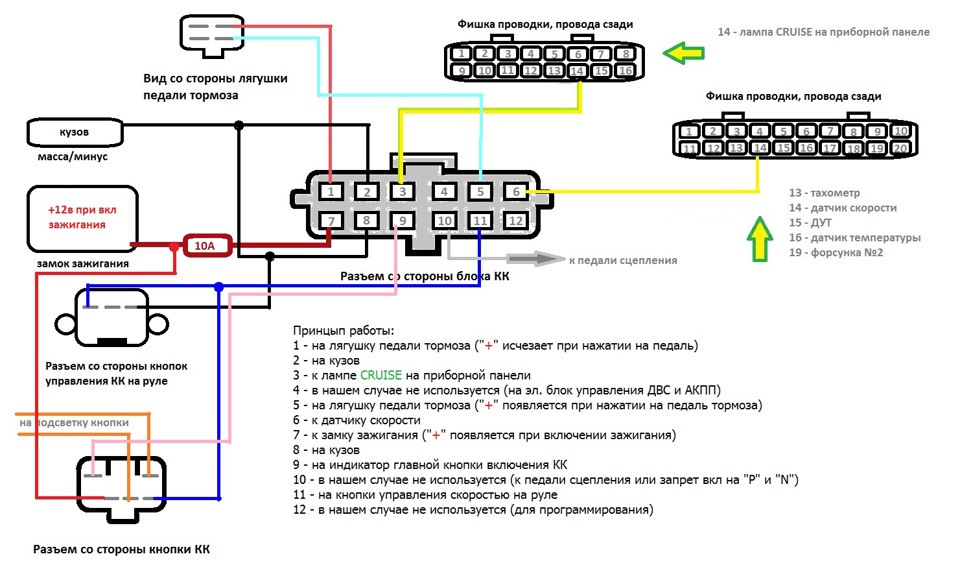

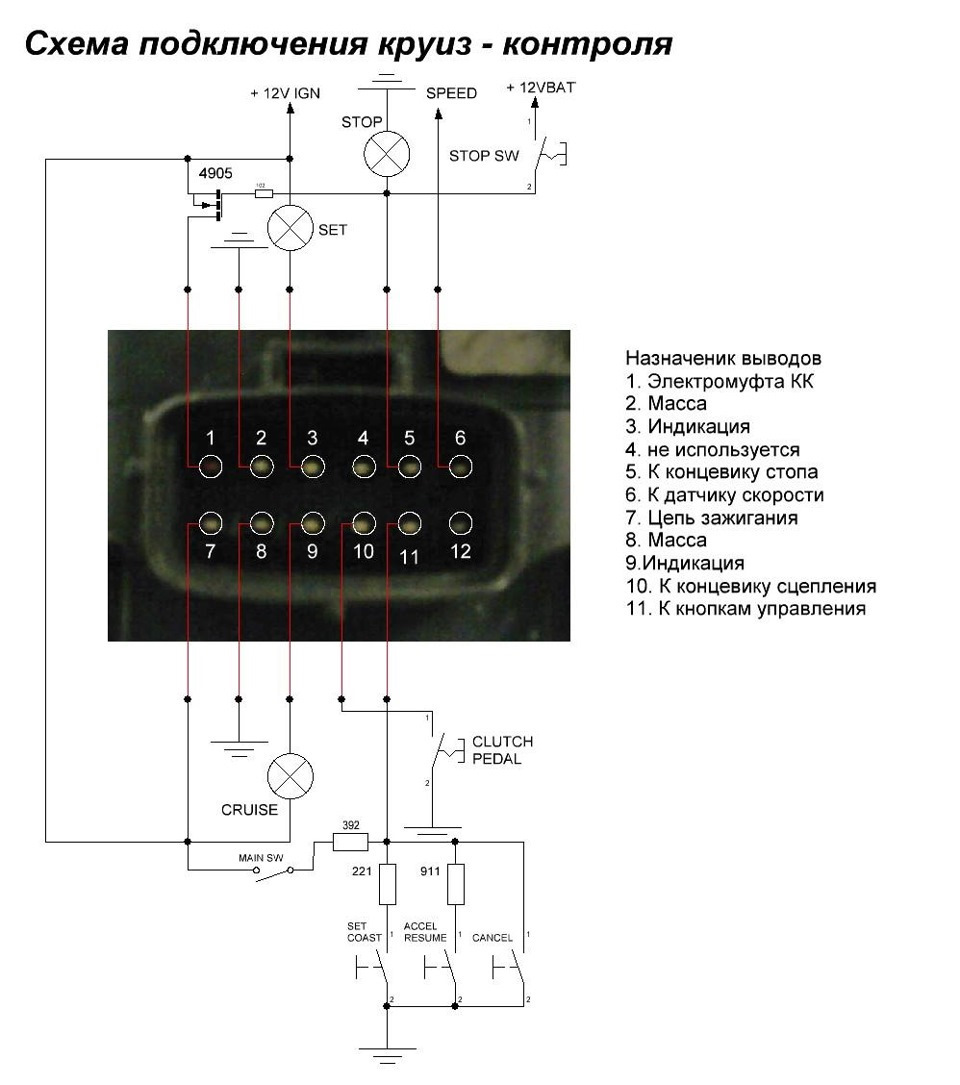

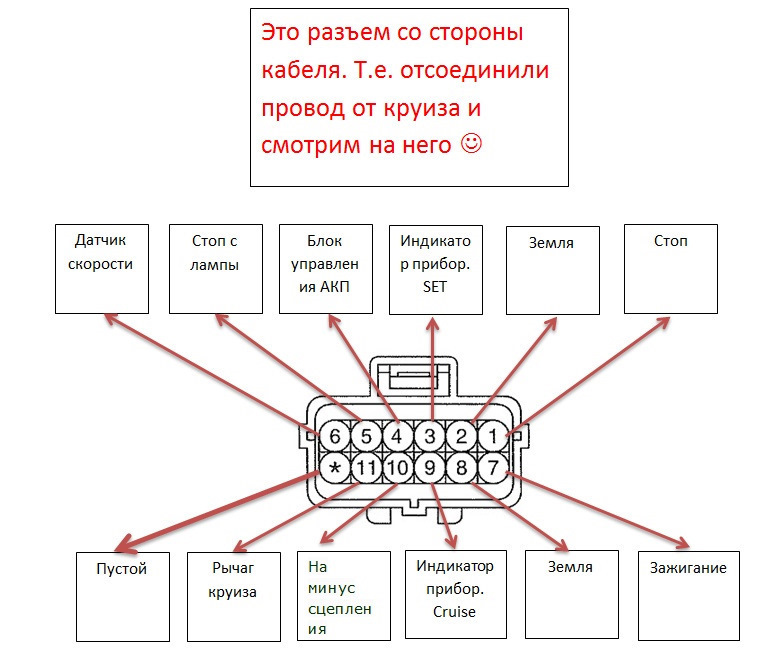

Все нужные кабеля установлены можно подключать. Я использовал вот эти схемы,

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

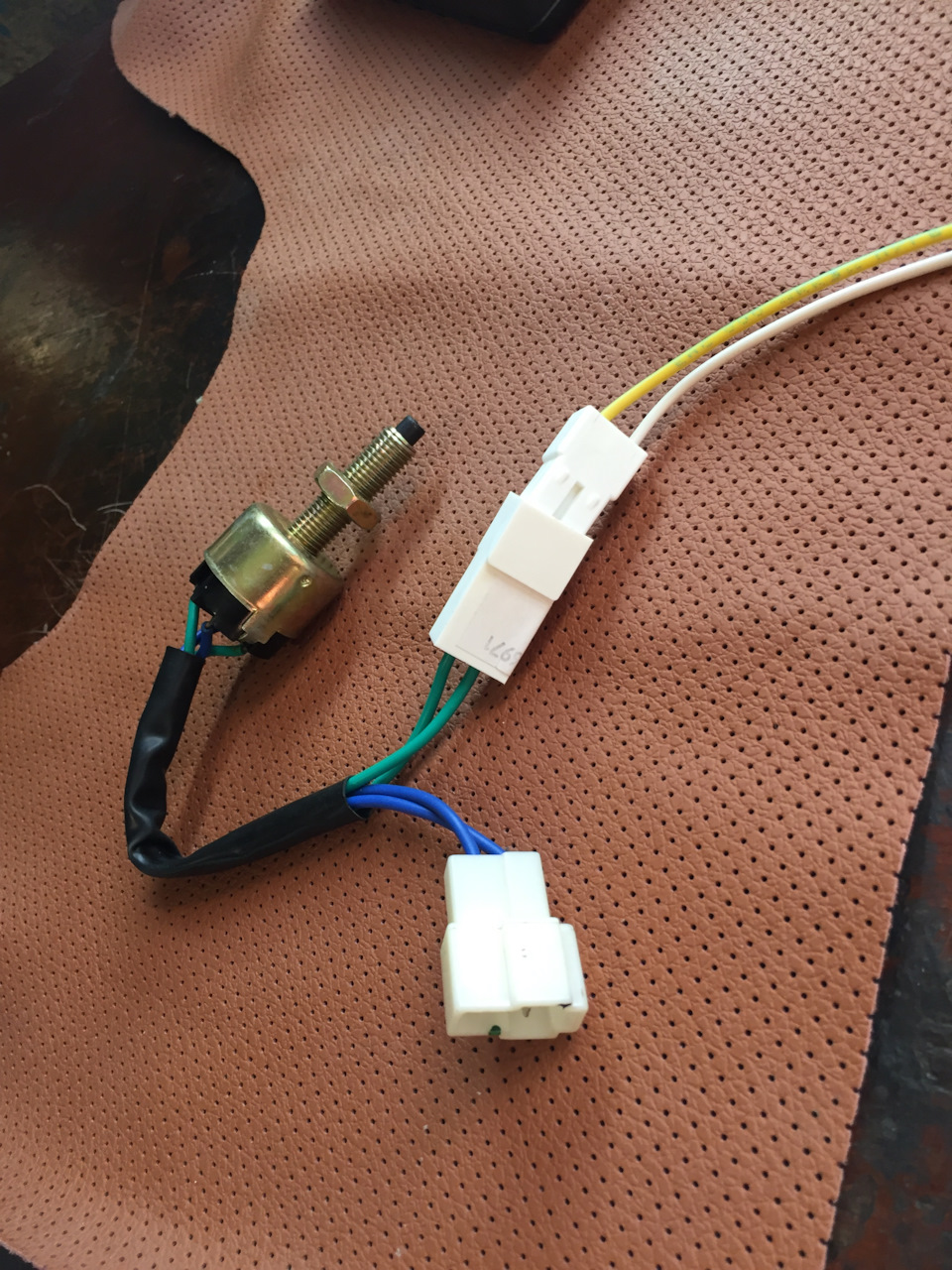

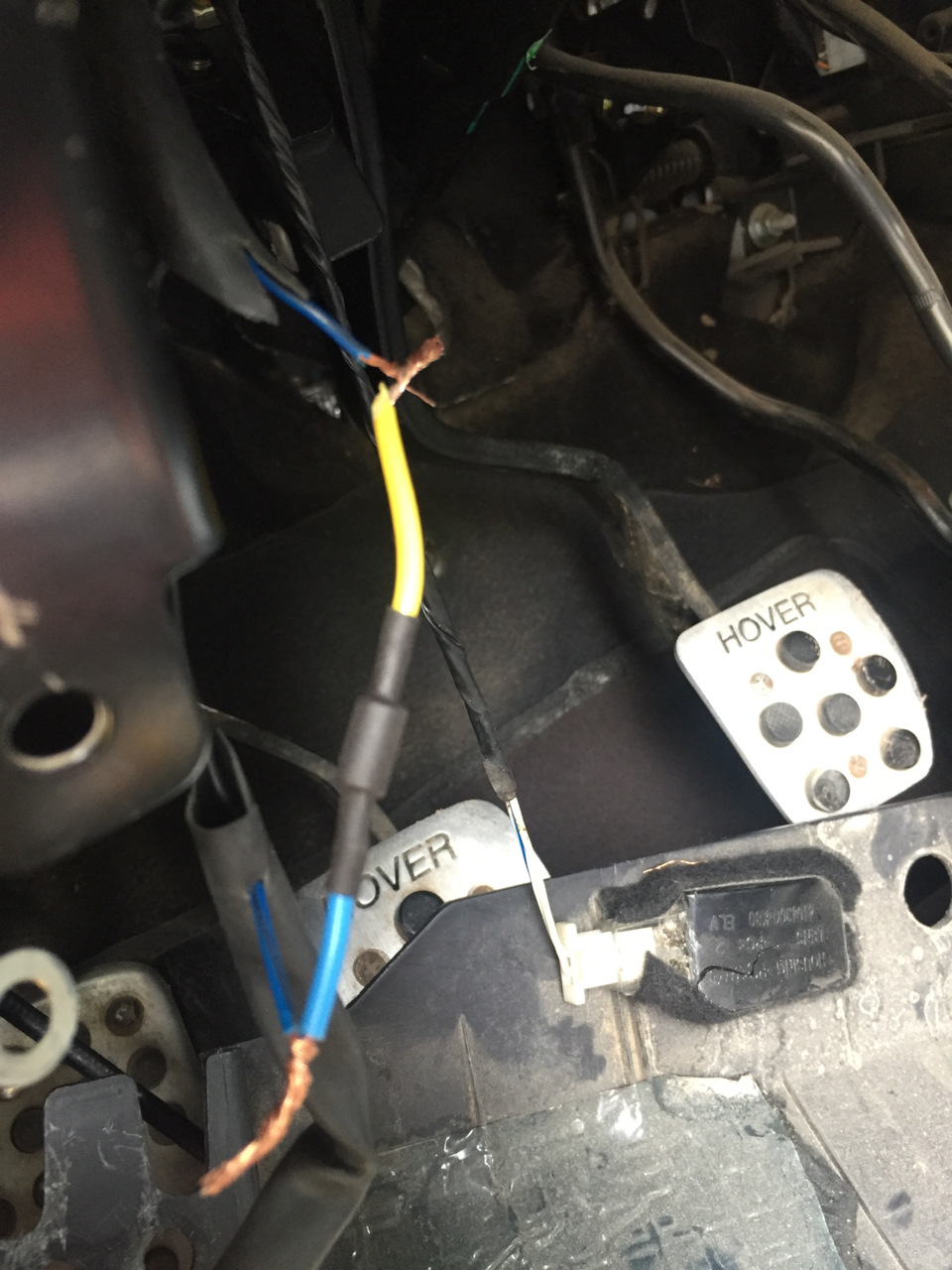

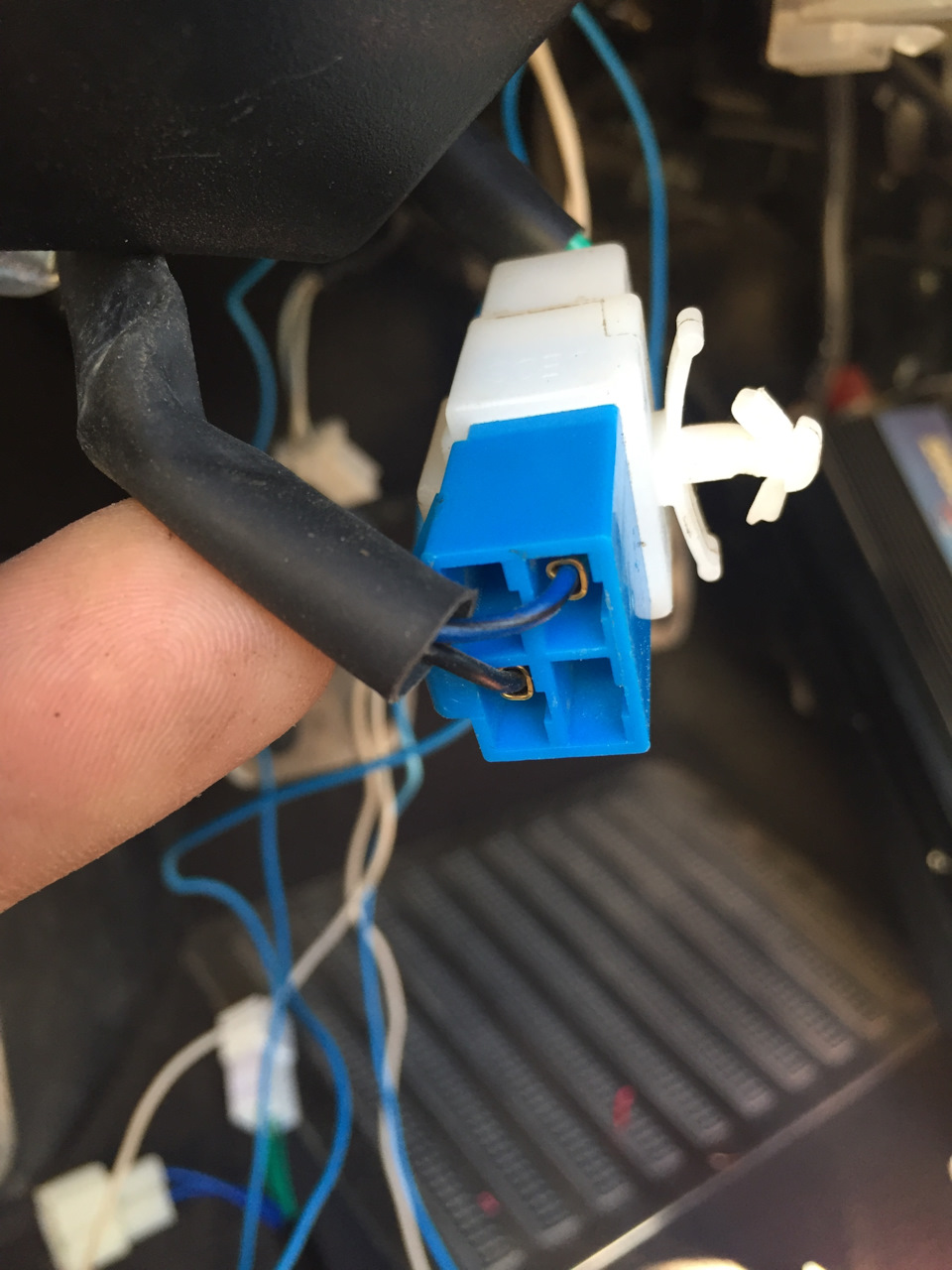

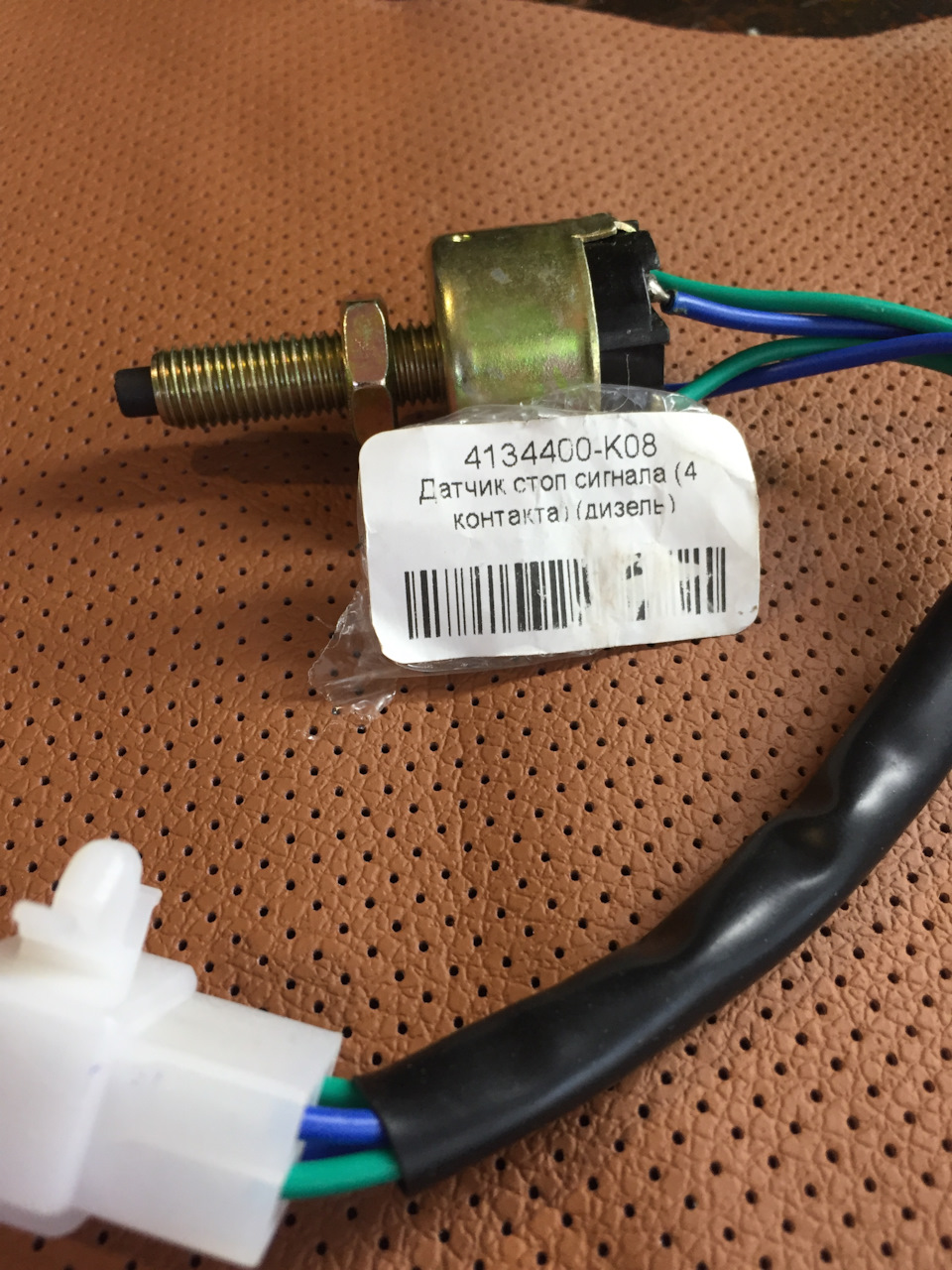

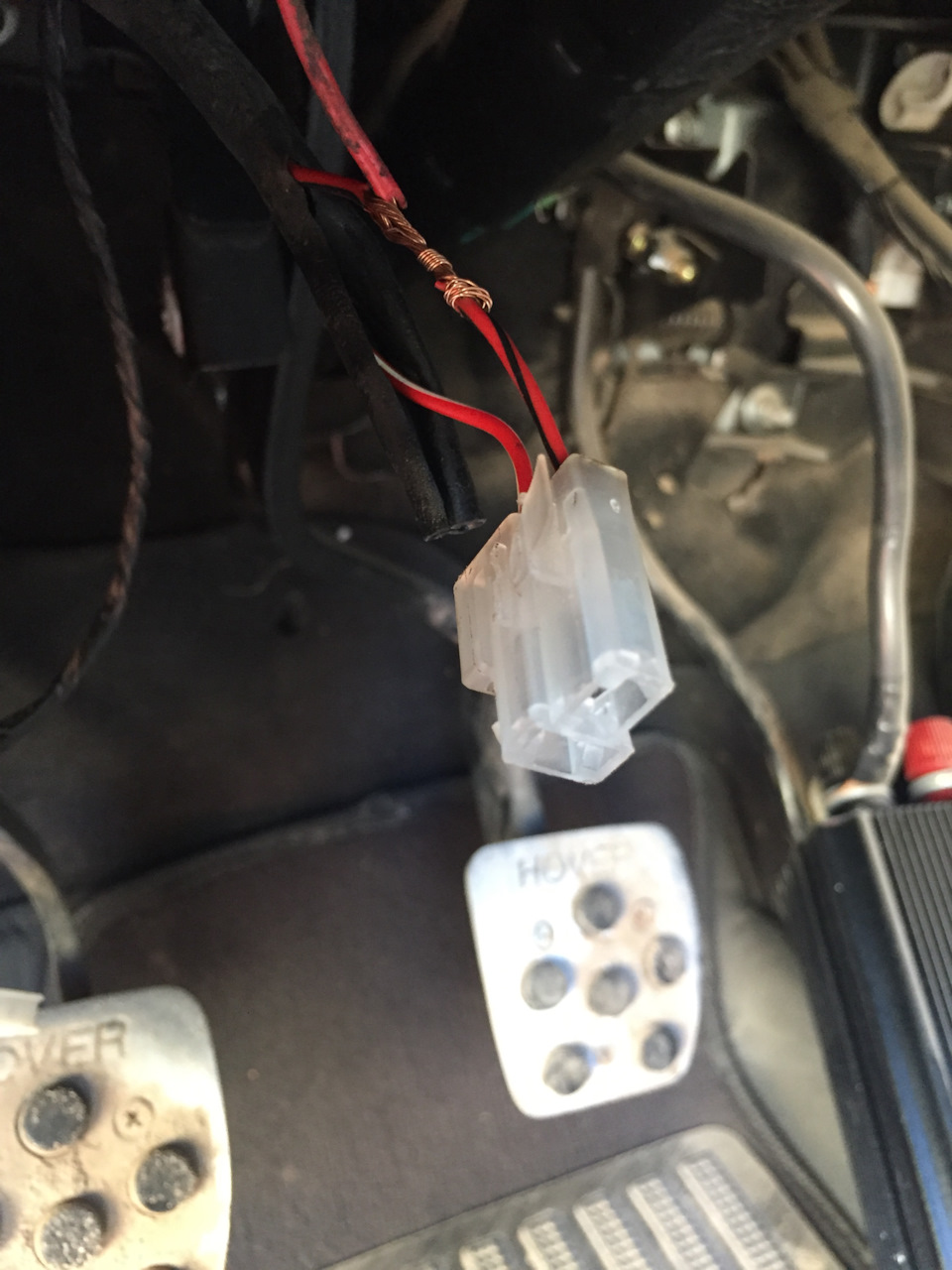

они не от наших машин но принцип понятен. Начнём с концевика педали тормоза, у нас стоит двухконтактный, а нам нужен четырёхконтактный. Концевик от Ховера дизелька, он как раз четырёхконтактный. Как подключаем, синие провода перевтыкаем в нашу штатную двухконтактную фишку от старого датчика в любой последовательности, а зеленые провода, один кидаем на плюс который появляется при включенном зажигании, а другой к блоку круизконтроля ( далее КК ) к 1 контакту и чтобы всё было правильно покупаем двухконтактный разъём от нашемарок и зеленые провода вставляем в него,

Как сделать круиз контроль на ховер

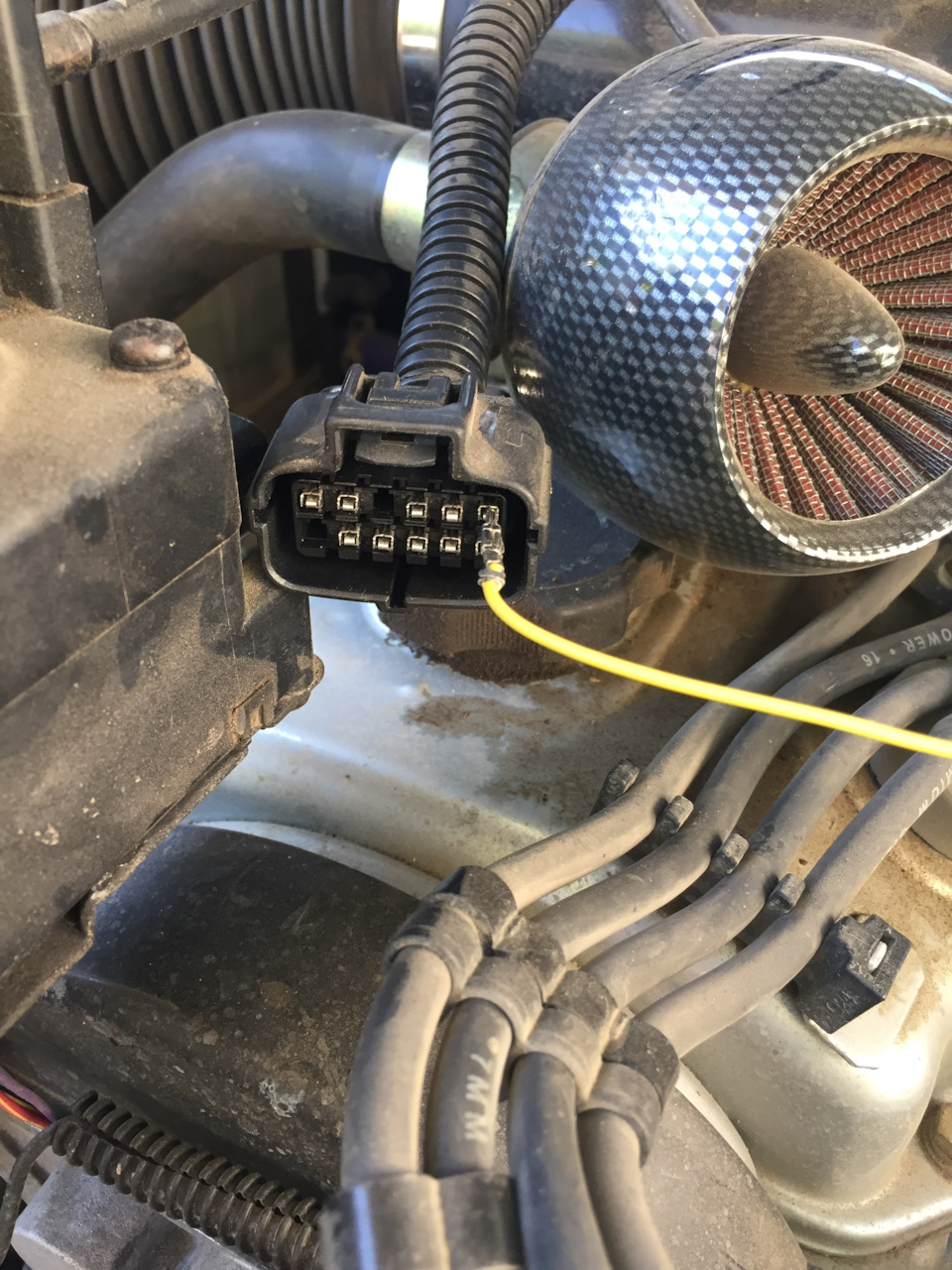

теперь в случае поломки концевик легко поменять. Теперь нужно подключить к блоку КК к 5 контакту плюс с концевика педали тормоза который появляется при нажатии на педаль и исходя из вышесказанного чтобы концевик снимался легко, то подключаемся к проводам до разъёма на концевик, нужный нам провод красно-черный.

Как сделать круиз контроль на ховер

Так как у нас механическая коробка то нужно подключать и концевик педали сцепления, он у нас уже четырёхконтактный, поэтому его оставляем на месте и достаём только фишку и видим что задействованно только два провода,

Как сделать круиз контроль на ховер

вот сине-чёрный и подключаем к блоку КК к 10 контакту, как показали испытания на этом проводе есть небольшой паразитный минус от блока полного привода и поэтому КК не включается, решение простое, делаем развязку через диод, разрезаем чине-чёрный провод после нашего подключения и вставляем диод.

Как сделать круиз контроль на ховер

Далее подключаемся к датчику скорости, для этого снимаем щиток приборов и видим два разъёма, нам нужен маленький и коричнево-зелёный провод в нём,

Как сделать круиз контроль на ховер

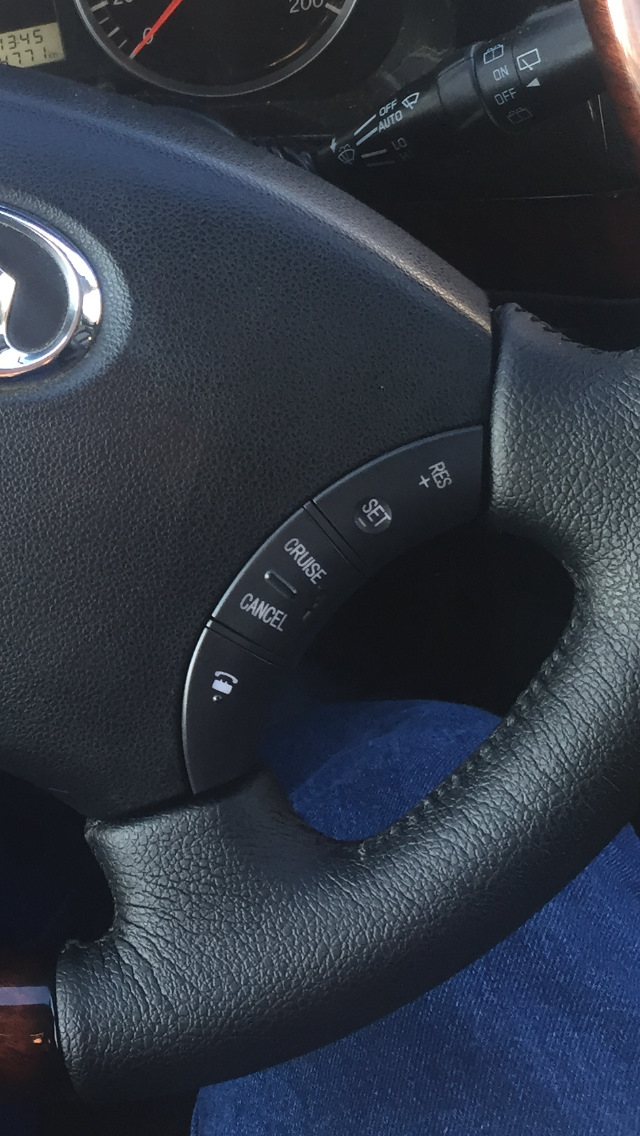

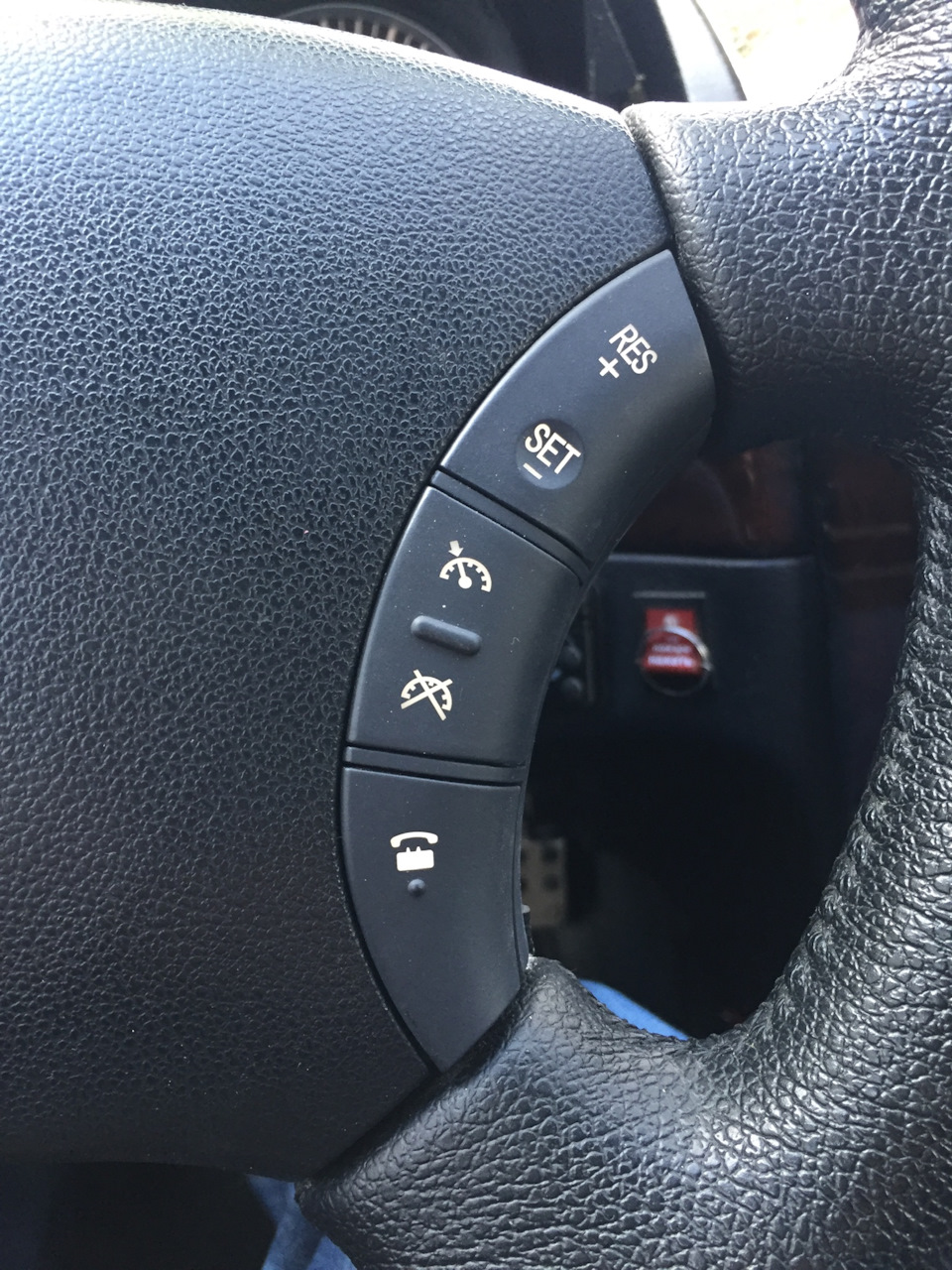

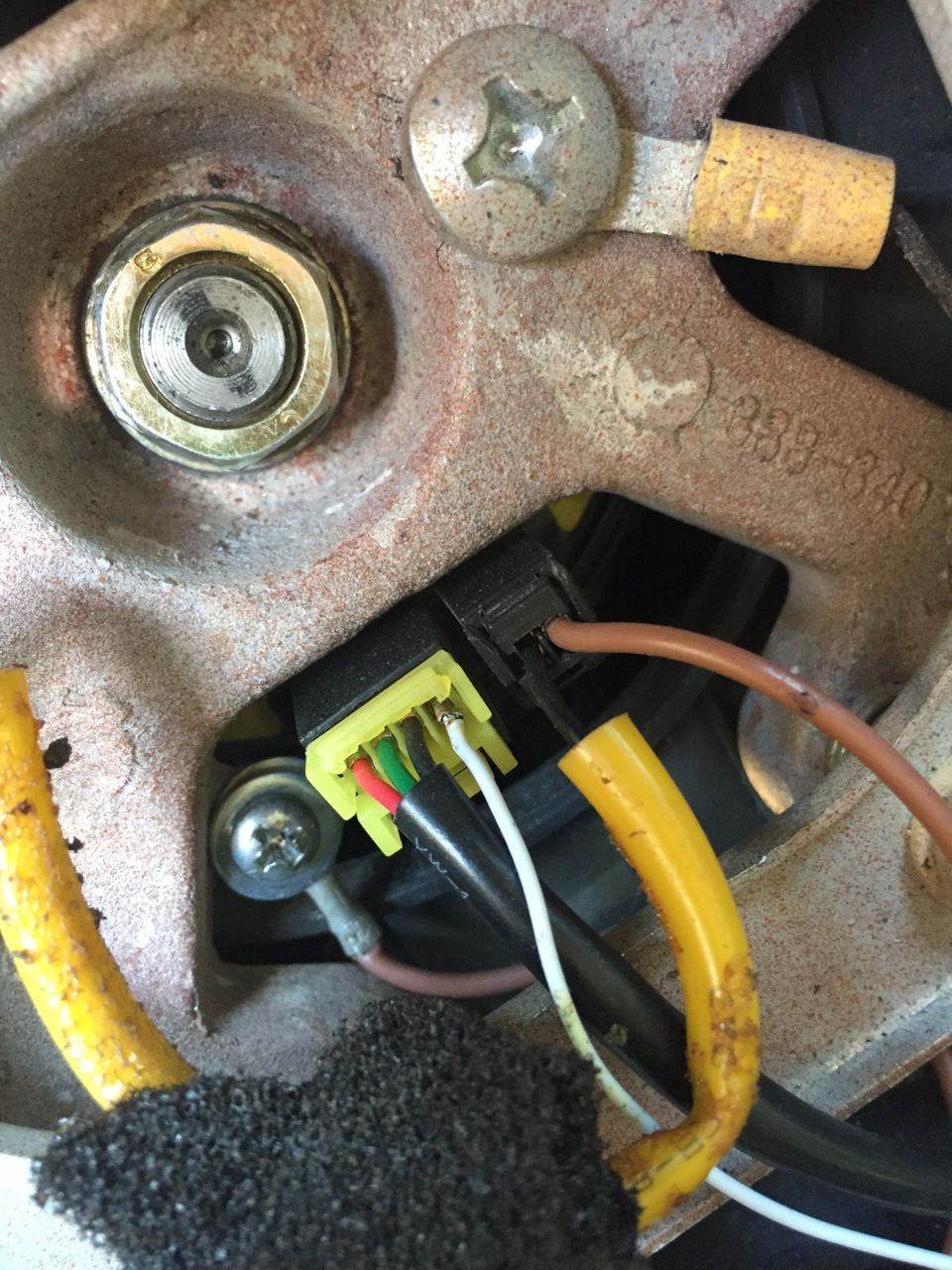

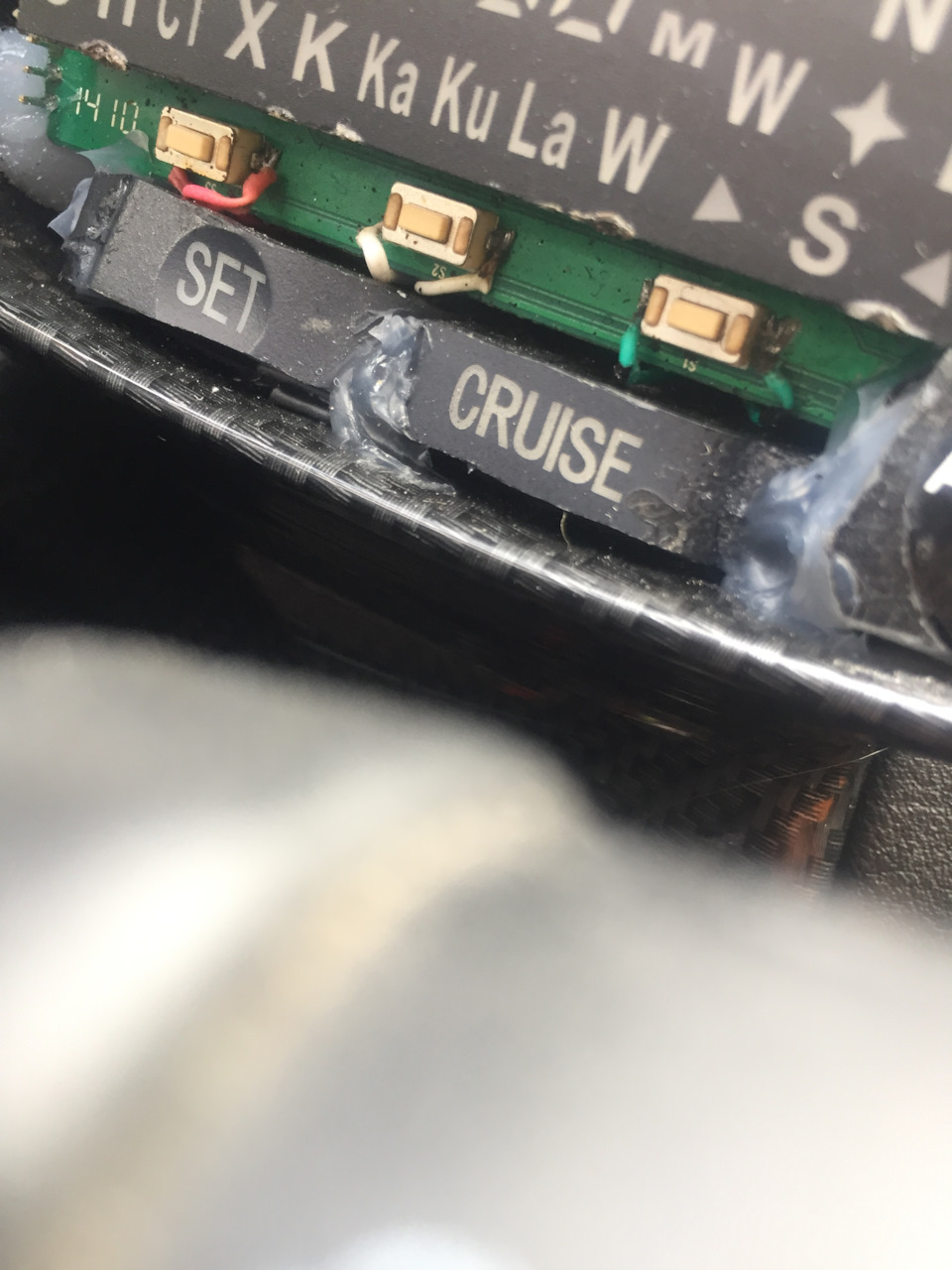

его подключаем на 6 контакт блока КК. Подключаем кнопки руля, у нас три провода, чёрный это на массу, красный на плюс появляющийся при включённом зажигании, оставшийся зелёный к 11 контакту блока КК. Так же блок КК имеет индикацию включения и при включении на контактах 3 и 9 появляется минус, на которые я подключил индикаторы установленные в моей модифицированной рамке щитка приборов,

Как сделать круиз контроль на ховер

об ней будет рассказ позже. Оставшиеся контакты 2 и 8 блока КК подключаем на массу, а 7 контакт на плюс появляющийся при включённом зажигании. Для удобства подключения и поиска нужного провода использовал провод с

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

Всё готово можно тестить, а как протестить круиз контроль как не дальней дорогой, скидываем всё ненужное

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

и в дорогу. Отмотав почти 2000км из них 600 проливным дождём, окунул колёса в Азовское море.

Источник

Alex-Parker › Блог › Да будет Вам Cruise Control — мануал по установке и подключению

Как сделать круиз контроль на ховер

хАллоу друГи и подруГи, toyota’воды и соплеменники по платформе!
Сегодня на повестку дня решил выставить вопрос установки системы CRUISE CONTROL.
Данная тема должна Вам зайти — это уже не предположение, а жизненный факт.

Как сделать круиз контроль на ховер

В рамках предыстории
В процессе работы над одним из проектов для нашего соплеменника Yaris’овода, в рамках которого владелец попросил подключить Cruise Control, столкнулся с очень интересным фактом, который больше ужасает, чем удивляет.
Не буду вдаваться в тонкости и подробности, а максимально кратко опишу суть происходящего:
— Хочу Cruise Control
— Купил рычаг управления
— Установил на руль
— Хотел включить, но… обо.рался, круиз не работает. Ну и ладно, ездил же без него!

Как сделать круиз контроль на ховер

Именно по такой схеме устанавливают и подключают «круиз» 70+% владельцев своих авто. Не буду говорить, у владельцев каких авто процент подобной установки доходил до 99%, но ужасает тот факт, что такой высокий показатель присутствует.

АХТУНГ! «Вы серьезно думаете, что установка одного лишь рычага управления решит Вашу проблему и будет работать круиз?».
За последние несколько лет я подключил с десяток родных систем в Toyota Vitz и Yaris, и ни в одной не было такого, чтобы вопрос решился только установкой рычага управления.

Как сделать круиз контроль на ховер

Закончим с бла-бла-бла и перейдём непосредственно к процессу:

Но для начала стоит сказать что данная статья будет актуальна для автоматической версии трансмиссии. Для версии с мкпп необходимо будет установить дополнительный концевик на педаль сцепления. Про установку на МКПП напишу позже, в другой публикации.
А теперь погнали ставить Cruise Control.

Как сделать круиз контроль на ховер

. — это шлейф-лента рулевого колеса под версию с мультирулем!
Сразу скажу, что актуальна она будет не всем, в некоторых версиях авто деталь может быть уже установлена с завода. Поэтому, в то время как у Вас появилось желание установить «круиз», проверьте наличие в своем авто нужной детали.
Если же у Вас стоит обычная шлейф-лента, то готовьтесь выложить 2000-3000 т.р. за версию под мультируль.

Как сделать круиз контроль на ховер

2. Установка
— Снимаем рулевое колесо

— Устанавливаем рычаг управления на руль, — тут магия не нужна, отложим её до одного из следующих этапов установки.

Как сделать круиз контроль на ховер

— Если шлейф-лента у Вас была обычной версии, то меняем её на версию под мультируль

— Устанавливаем рулевое колесо на законное место

Как сделать круиз контроль на ховер

3. Подключение системы Cruise Control
Чтобы заветная магия произошла и наша система заработала, нам нужно подключить два провода в нужные места.

Как сделать круиз контроль на ховер

Коричневый провод — масса. Надеюсь что с подключением массы у Вас не возникнет проблем? ВНИМАНИЕ! Черный соседний провод (сверху над нашим проводом) — это звуковой сигнал, не нужно к нему подключать!

Голубой провод — сигнальный провод системы «круиза», — ниточка для магии.
Тянем провод под капот, до ЭБУ, где нам необходим #40 пин.

Как сделать круиз контроль на ховер

Убираем резиновую заглушку, закрывающую нужный пин и инсталим туда наш провод.

Как сделать круиз контроль на ховер

Я Вас очень хочу попросить — «Не занимайтесь колхозом! Найдите такой же пин и установите как положено. Переделывать колхоз мучительнее, чем изначально установить то, что нужно. Если Ваши руки Вас подводят, то лучше заплатить за нормальную установку». Думаю что те, кто сталкивался с переделками за кем-то, у кого руки как ноги, поддержит меня!

P.S. Если Вы обнаружили, что данный пин занят, не спешите его резать и прикручивать свой провод. Вам повезло, потому как Ваша сборка авто предполагала установку данной системы. Скидываем верхнюю часть «торпедо» и путём прозвона, ищем нужный провод в распределительном блоке в салоне.
Да, это дольше и чуть сложнее, НО, это максимально корректно и так сказать по «феншую»

Как сделать круиз контроль на ховер

Магия совершена! Теперь у Вас есть рабочий Cruise Control

Существующие минусы для моделей Toyota Yaris и Toyota Vitz:
— Круиз работает до максимальной скорости в 115 км/ч
— Нет отображения активации системы, поэтому включать и использовать систему придется интуитивно. Разобраться в принципах работы не сложно. Если в перспективе найдется «подопытный кролик», то решу вопрос отображения режима Cruise Control путем интеграции в систему какого-либо показометра.

Вроде бы ничего не забыл, поэтому по традиции, ВСЕМ ДРАЙВА!

Источник

aadriver › Blog › Как я круиз-контроль на Roomster устанавливал

Как сделать круиз контроль на ховер

Был у моего знакомого день рождения! Ездит он на Roomster’е 2008 года выпуска, в средней комплектации.
Ну и решил я ему подарить на день его рождения установку круиз-контроля и датчика низкого уровня омывайки, а объединить решил, потому что не было обеих опций и провода в салон нужно было протягивать и для той и для другой.
Детали для КК уже давно были закуплены, кроме подрулевого переключателя, а для датчика за всё вышло порядка 150 рублей.
Необычное, в этой установке то, что кнопки в подрулевой я сам вставлял, так как траты на заводской переключатель, после подарка установки, били по карману именинника.

Итак, для установки КК нам понадобится:

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

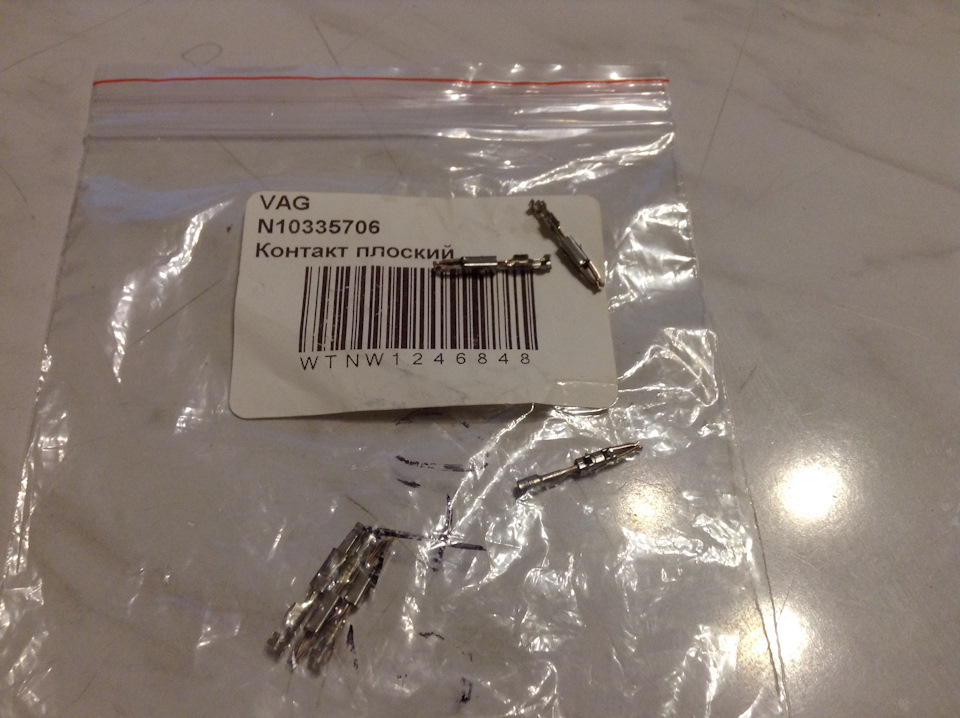

N 103 357 06 — 3 шт., для провода 0,35 мм2
N 103 358 07 — 1 шт., для провода 1 мм2
Внешне, они одинаковые и если не охота возиться с заказом клемм с разными номерами, то вполне можно обойтись, заказав 4 шт. для провода, большего сечения.
Если нет обжимающего инструмента и плохо владеете паяльником, то придется потратиться на готовые ремонтные провода: 000 979 131

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

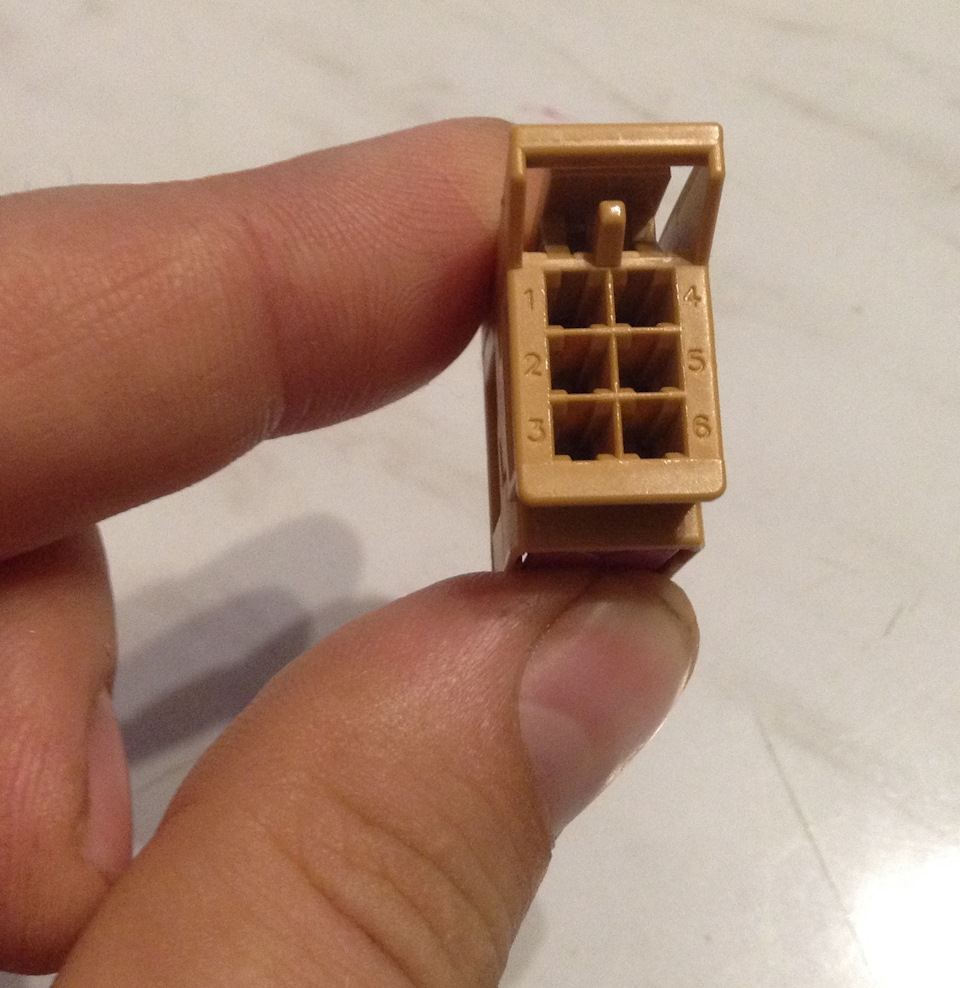

При установке клемм в разъем обращайте внимание на нумерацию. Я перепутал 3 и 5 посадочные места, круиз не хотел работать. И клеммы в него устанавливаются «поперек».

N 103 358 07 — Клемма, в разъем блока двигателя.

Если комментарий для 3 фото подходит к вашей ситуации, то берите готовый провод 000 979 133, понадобится одна половина

Провода, сечением 0,35 мм2, если нет, то можно 0,5 мм2, и 1 мм2.

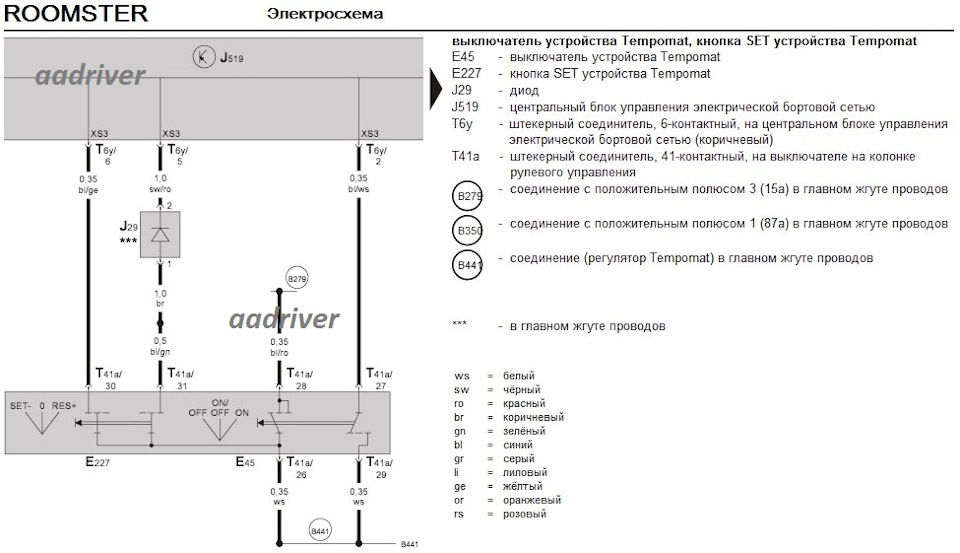

Подключение будем производить по этой схеме:

Как сделать круиз контроль на ховер

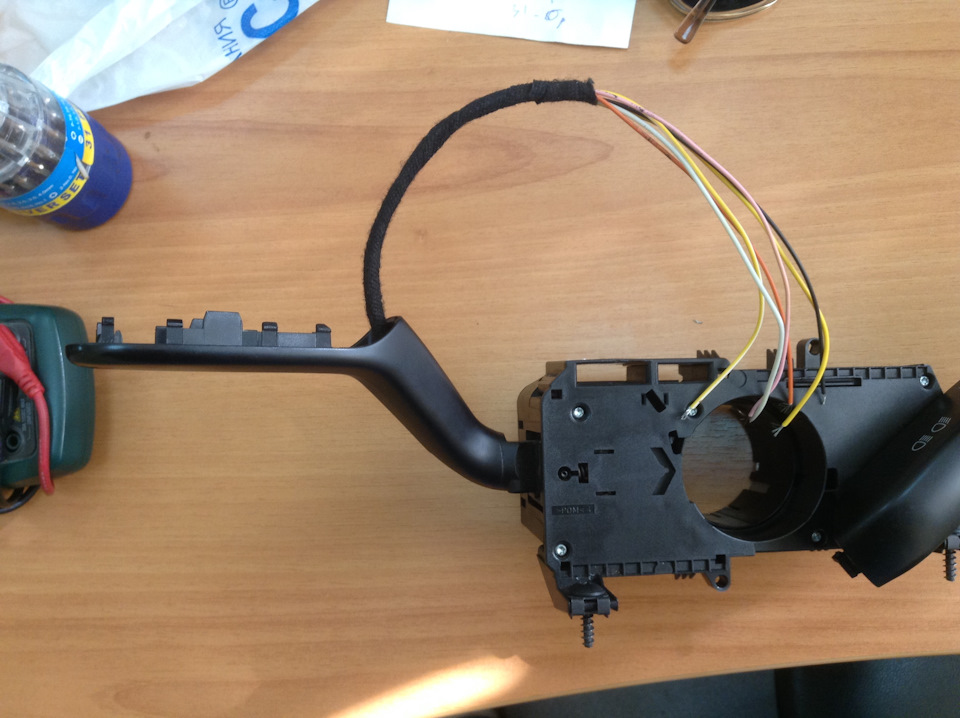

Но сначала подготовим подрулевой переключатель

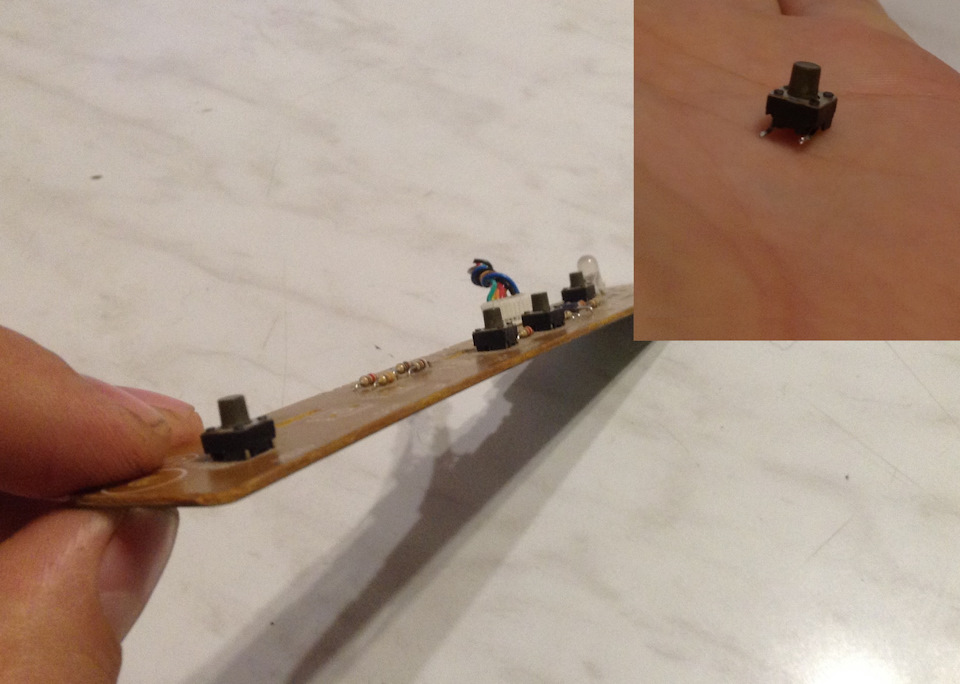

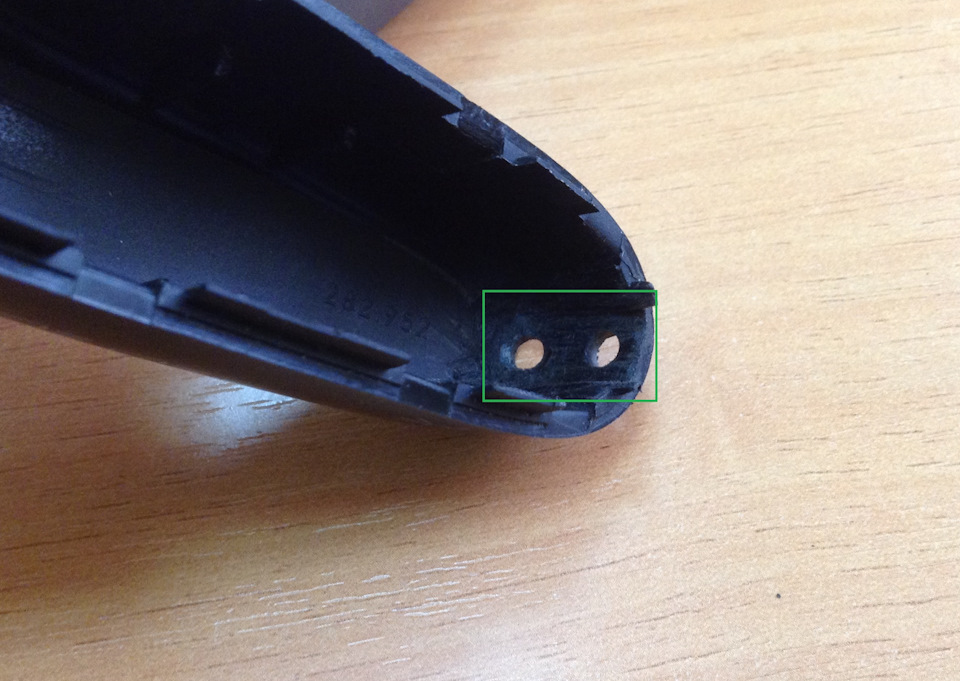

Сверлим отверстия для кнопок (кнопки микриков) в крышке.

Как сделать круиз контроль на ховер

Поскольку стенки крышки переключателя толстые, переднюю часть придется обработать надфилем, а я еще и сверлом, горизонтально «спиливал», чтобы надфилем меньше работать. Это для того, чтобы после установки микриков, их кнопки были не на одном уровне с крышкой.

Как сделать круиз контроль на ховер

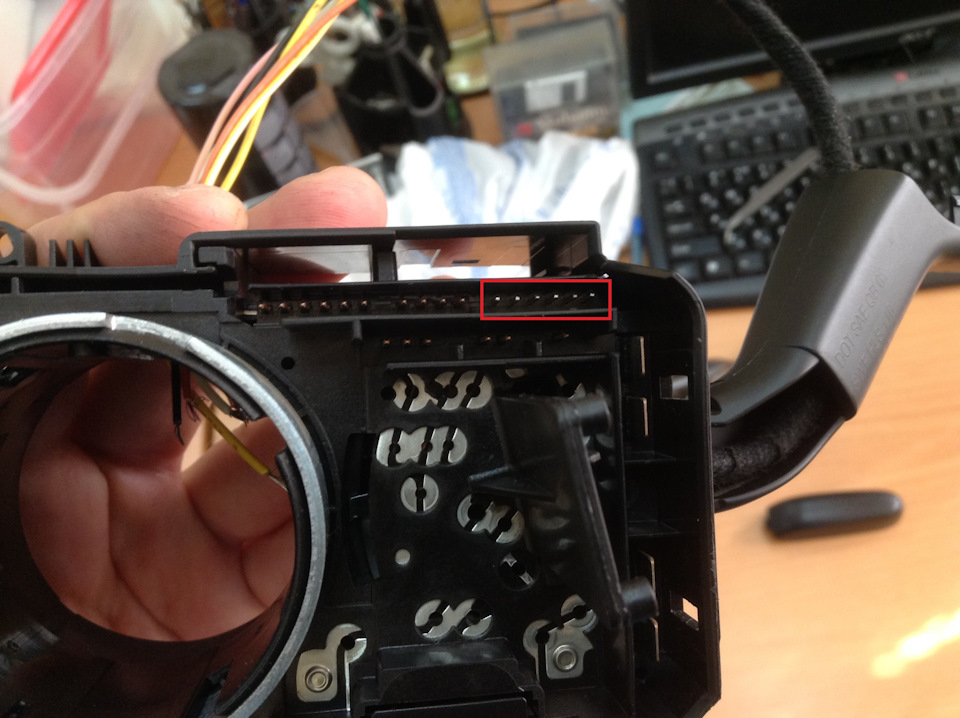

В корпусе подрулевых переключателей

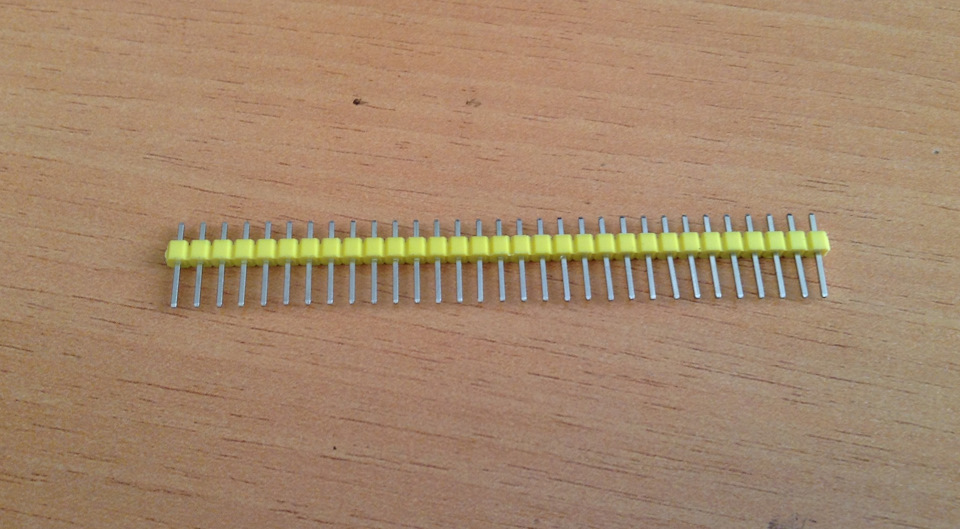

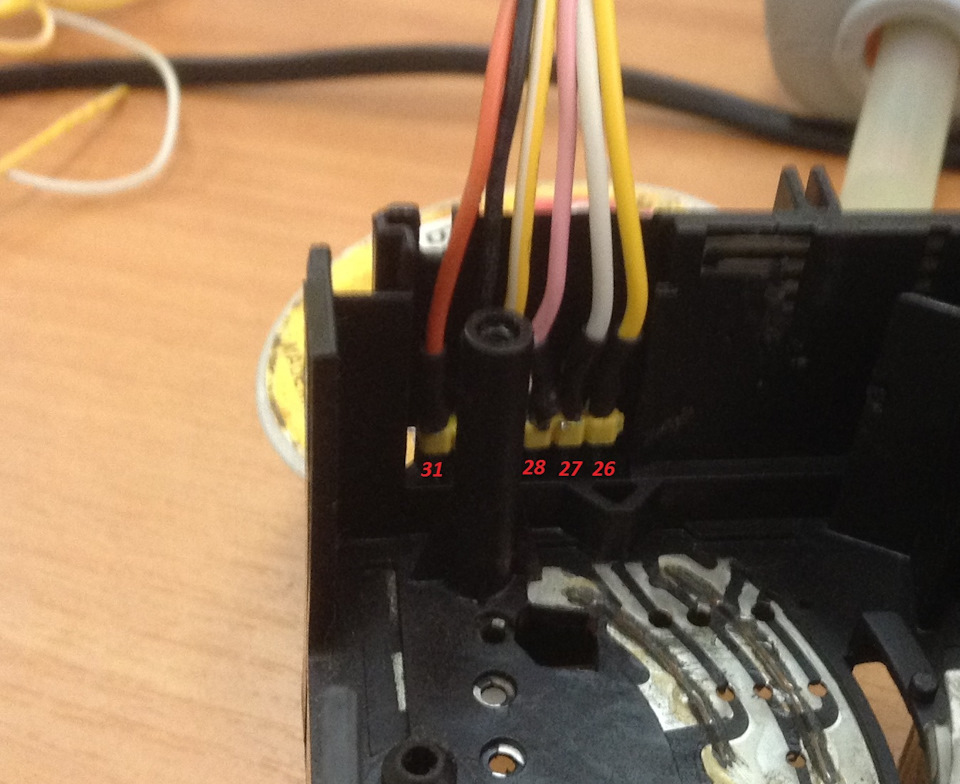

Подгонка длины контактов «папа», чтобы их длины хватало для контакта с «мамой», подпайка к ним проводов, затем предварительная укладка проводов в корпус подрулевых переключателей, для их нормального размещения без сильных изломов при работе переключателем, затем обмотка изолентой в этом положении и окончательная укладка.

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

Как сделать круиз контроль на ховер

Установка верхнего переключателя планируется, но не в ближайшее время, поэтому, для работы, под крышкой были скручены между собой провода с 27 и 29 контакта и с 26 и 28 контакта, к двум последним было припаяно по одному контакту микропереключателей. Оставшийся контакт нижнего микрика был припаян к 30 контакту (Set), а верхнего к 31 (Resume).

Этапа пайки и укладки в фотографиях у меня нет, так как увлечен был.

Источник
