Как сделать круиз контроль своими руками
Chevrolet Niva «Nivik»✅ › Бортжурнал › Самодельный круиз контроль.
Доброго времени суток, Драйвовчане!
Сегодня хочу поделиться как самостоятельно реализовать псевдо-круиз контроль для Шеви нивы с механическом дроселем.
Прошлогодняя поездка в Крым еще раз напомнила, что на дальние перебежки очень неудобно без круиза. Промониторив рынок был выбран круизер Круиз Контроль Waeco MagicSpeed MS-50, это самый бюджетный универсальный круиз, как-то получается что нет аналогов. В данный момент цена на этот девайс сильно разнится от 14 до 18 т.р.
Собственно на Драйве есть много об этом устройстве, как положительные стороны так и негативные.
Вот теперь самое главное, при такой нешуточной цене, давайте подумаем целесообразность данного круизера.
1. Шнива как и Нива слабомощная машина, запаса мощности у нее нет от слова совсем + в дальний отдых Мы едем хорошо загружеными, это еще сильней припятствует разгону.
2. Средняя удерживаемая скорость 80-100km, которая комфортна для авто, и не забываем про расход.
3. КПП у нас механика, что не даст полностью ощутить удовольствие от круиза.
Подытожив выше упомянутые минусы, скажу что круиз при подьеме в горку будет пытаться набрать скорость с помошью полностью открытого дроселя, а в какие-то горки это просто сделать не понижая передачу КПП у него и неполучится. Так и будет он давить на открытый дросель видя как падает скорость и обороты. Расход топлива увеличится, а толку не будет. Каждый раз придется отключать его, переключаться… и все это за совсем не маленькие деньги.
Был на пробу выбран другой, совершенно простой вариант с электромагнитом и тремя реле. Копеечный вариант псевдо круиза.
Далее все спаивается и ставиться в авто. Блок из реле хорошо обклеивается шумоизоляцией и прячется под вентелятор печки за бардачком. Один провод на + от предохранителя на ЭБУ, минус на шпильку и третий провод на + концевика тормоза.
Два управляющих провода идут под капот на магнит.
Железный крепеж и утку на дросель делаем самостоятельно и красим.
Кнопка без фиксации ставится в заглушку на климате, это самое удачное расположение, так как правая рука всегда в этом месте.
Все разьемы применили герметичные
В следующем посте сделаю видео что получилось и как работает.
Всем Удачи на дорогах!
P.S Данная ситема является псевдо круизом так как может только фиксировать в заданном положении дросель, в зависимости от наклона дороги авто будет сам разгоняться или замедлятся взависимости от нагрузки. Отключение системы производится нажатием на кнопку или пидаль тормоза. Сцепление не подключено чтобы можно было переключаться на низшую передачу. А и самое главное, НЕТ каких-либо блоков, компьютеров которые глючат ломаются, кучи кнопок, джойстиков, уймы настроек и комбинаций режимов, есть только одна Кнопка 😉
Круиз-контроль своими руками
Круиз-контроль не входит в стандартную комплектацию многих современных автомобилей, несмотря на то, что это технологическое решение относится к перечню полезной автомобильной электроники. Вот почему нередким решением владельцев авто становится внесение изменений в комплектацию личного транспорта с помощью функциональной системы круиз-контроля.
Современный рынок предлагает массу готовых комплектов, снабженных электронным блоком, электропроводкой и органами управления. Ниже вы узнаете, насколько удобны системы в процессе эксплуатации, для каких моделей авто подойдут готовые решения и как подключить систему в условиях гаража собственноручно, без привлечения специалистов.
Что это такое и для чего служит
Прежде чем установить незнакомую систему в автомобиль, лучше узнать о ее работе как можно больше. Итак, круиз-контроль – что это такое? Это система автоматического поддержания определенного скоростного режима без участия водителя, невзирая на внешние факторы – нагрузки на машину, направление и скорость ветра, подъемы и спуски, др.
В былые времена, когда о существовании компактных компьютеров не шло речи, редким умельцам удавалось достигнуть желаемого – зафиксировать дроссельную заслонку в определенном положении. Но такое поддержание постоянной скорости в условиях ровной дороги считалось крайне сложным. По мере совершенствования компьютерной техники постоянный скоростной режим становился более удобным. Все что необходимо для эффективной работы готового комплекта круиз-контроля – наладка взаимодействия между системой и силовым агрегатом автомобиля.
Производители автомобильной электроники изготавливают наборы, полностью готовые для того, чтобы установка круиз-контроля своими руками не стала проблематичной задачей. В целях упрощения подключения системы к компонентам бортовой сети, комплекты приспосабливают для группы транспортных средств. То есть, оборудование нельзя назвать универсальными. Гранта, Duster, Solaris и другим автомобилям, оснащенным электронным акселератором, подойдут Jet-cruise KH и Drivenge.
Оба устройства производятся российскими компаниями; их заявленные возможности имеют общие характеристики и возможности. И одна и другая система подойдут для установки в автомобиль с механической или автоматической коробкой переключения передач. Однако отмечается одно отличие: в авто с механической КПП после каждого переключения скорости заданное значение сбрасывается, поэтому необходимо новое включение. Стоит обратить внимание на похожие опции – джеттер у Jet-cruise KH и педаль-бустер у Drivenge.
Джеттер и педаль-бустер
Как только вы установите джеттер/педаль-бустер, обнаружится, что авто несколько иначе реагирует на педаль газа – будет отсутствовать запаздывание. Моментальный отклик вызывает ощущение улучшенной динамики. В действительности, никакого улучшения нет, и это ощущение ложное. Устройство только вносит коррективы в рабочие характеристики акселератора. Ощущение быстрого старта обусловлено тем, что в двигатель автомобиля подается больший объем топлива. Обратите внимание: и джеттер и педаль-бустер не оказывают негативного воздействия на мотор, однако и польза для силового агрегата от их применения не отмечается!
Последовательность действий при установке системы
Нет большой разницы в том, установлен ли круиз контроль своими руками на механике или автомате. Предлагаем ознакомиться с инструкцией по установке устройства:
Установить универсальный круиз контроль для электронной педали газа вполне можно без привлечения специалиста, в условиях гаража. Для наглядности процесса установки круиз контроля своими руками фото пригодятся как нельзя лучше.
Походите к работе ответственно. Если у вас отсутствуют и теоретические знания, и практические навыки в области электроники, лучше отказаться от идеи установить круиз контроль на механический дроссель. В первую очередь это негласное правило относится к системе Drivenge, оборудовать которой автомобиль сложнее и дольше, чем в случае с Jet-cruise KH.
Drivenge
Это разветвленная система, имеющая немалое количество соединителей. Мороки достаточно, чтобы отказаться от установки адаптивного круиз контроля своими руками. В этом случае придется покопаться под передней педалью: сверлить кожух рулевой колонки, устанавливать подрулевой рычаг и делать другие работы. Приблизительная стоимость составляет около 8 600 руб.
Приспособление помогает включать систему на текущую, а также последнюю заданную скорость. Воспользовавшись педалью газа либо кнопками с шагом в 1 км/час, удается изменять установки. Автоматическое отключение осуществляется после того, как нажали педаль тормоза/сцепления. Рабочий диапазон скоростных режимов – в пределах 20-160 км/час. Отдельно отметим 3 режима работы педали-бустера: «эконом », «динамика » и «спорт ».
Jet-cruise KH
Как уже говорилось, эта отечественная система монтируется намного проще, о чем свидетельствует схема подключения круиз-контроля. Пульт с автономным питанием можно разместить в любом удобном месте автомобиля. Электродрель потребуется только во время монтажа индикаторного светодиода. Примерная стоимость системы составляет 11 200 руб.
Превышая определенное владельцем авто значение, система выдаст звуковое оповещение. Шаг установки составляет 1 км/час. Рабочий диапазон колеблется в пределах 40-150 км/час. Отключить систему несложно: достаточно воспользоваться сцеплением или тормозом. Педалью газа либо кнопками можно вносить изменения в установки. Джеттер имеет автономное питание, функционирует в нескольких режимах: экономичном, динамичном и спортивном.
Эксплуатационные особенности
Если вы уже владели автомобилем с заводской системой круиз-контроля, едва ли заинтересуют отдельные готовые комплекты для самостоятельной установки. Но если есть непреодолимое желание внедрить механический круиз контроль своими руками – попробовать стоит. Правильно установив систему на автомобиль и тщательно проверив ее работу, можно говорить о безопасности устройства и самостоятельного вмешательства в работу бортовой электроники.
Ставить или нет
Ответить на этот вопрос однозначно не представляется возможным. Если вы – ценитель автомобильной электроники и всевозможных гаджетов, то круиз-контроль в совокупности с джеттером перевесит высокую стоимость системы и вероятные сложности предстоящей работы. Минусом можно уверенно считать вмешательство в работу бортовой электроники, установленной заводом-изготовителем. Решив установить круиз контроль своими руками, схема Jet-cruise KH будет намного проще и понятнее. Такое оборудование монтируется гораздо быстрее, плюс – удобство управления с помощью пульта.
Установка круиз-контроля собственными силами достаточно кропотливое и ответственное дело. Для того, что минимизировать риски при установке круизной системы, Вы можете обратиться к нашим профессионалам, заполнив форму ниже.
Alex-Parker › Блог › Да будет Вам Cruise Control — мануал по установке и подключению

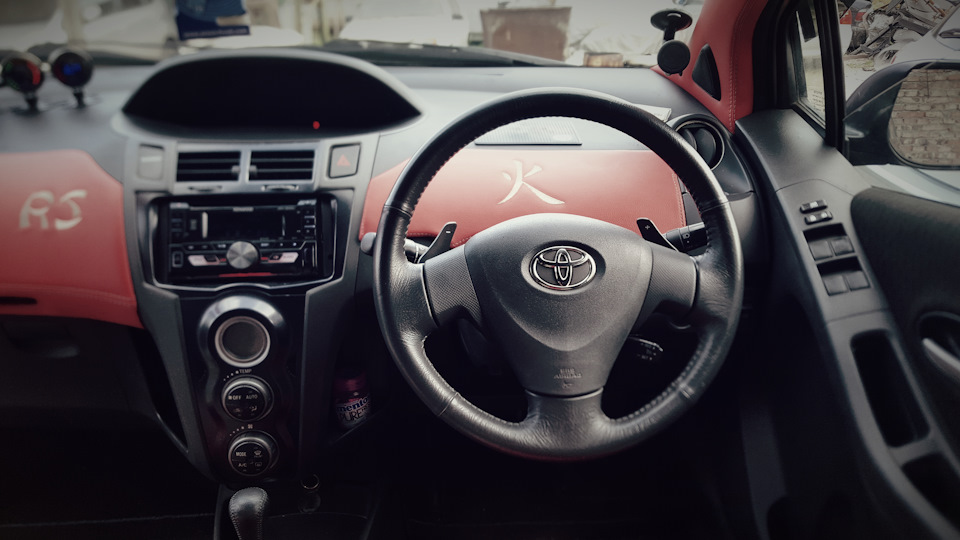

хАллоу друГи и подруГи, toyota’воды и соплеменники по платформе!
Сегодня на повестку дня решил выставить вопрос установки системы CRUISE CONTROL.
Данная тема должна Вам зайти — это уже не предположение, а жизненный факт.
В рамках предыстории
В процессе работы над одним из проектов для нашего соплеменника Yaris’овода, в рамках которого владелец попросил подключить Cruise Control, столкнулся с очень интересным фактом, который больше ужасает, чем удивляет.
Не буду вдаваться в тонкости и подробности, а максимально кратко опишу суть происходящего:
— Хочу Cruise Control

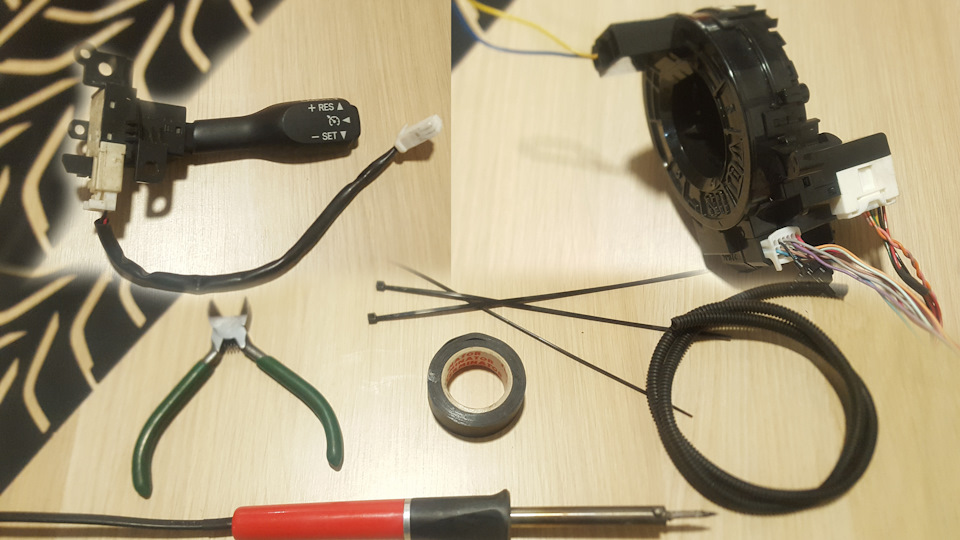

— Купил рычаг управления
— Установил на руль
— Хотел включить, но… обо.рался, круиз не работает. Ну и ладно, ездил же без него!
Именно по такой схеме устанавливают и подключают «круиз» 70+% владельцев своих авто. Не буду говорить, у владельцев каких авто процент подобной установки доходил до 99%, но ужасает тот факт, что такой высокий показатель присутствует.
АХТУНГ! «Вы серьезно думаете, что установка одного лишь рычага управления решит Вашу проблему и будет работать круиз?».
За последние несколько лет я подключил с десяток родных систем в Toyota Vitz и Yaris, и ни в одной не было такого, чтобы вопрос решился только установкой рычага управления.
Закончим с бла-бла-бла и перейдём непосредственно к процессу:
Но для начала стоит сказать что данная статья будет актуальна для автоматической версии трансмиссии. Для версии с мкпп необходимо будет установить дополнительный концевик на педаль сцепления. Про установку на МКПП напишу позже, в другой публикации.
А теперь погнали ставить Cruise Control.

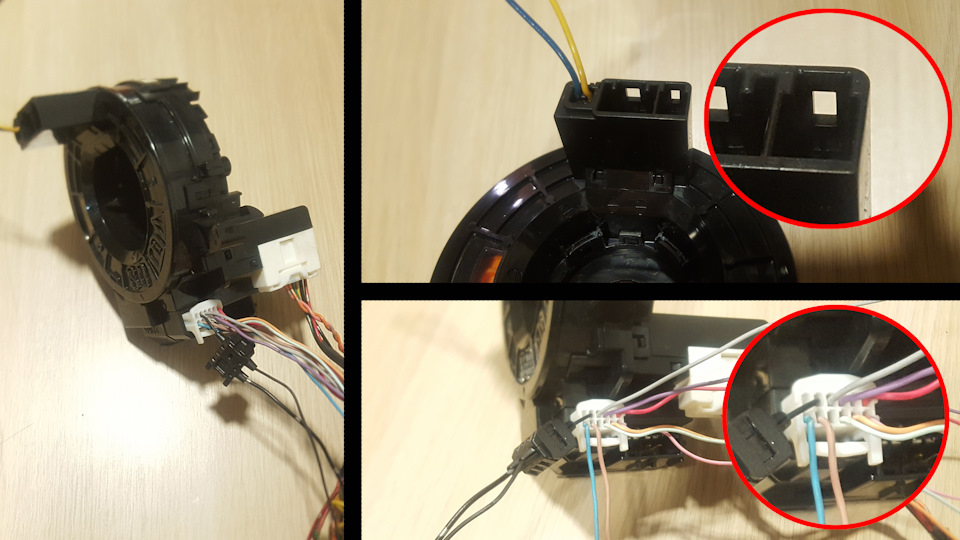

. — это шлейф-лента рулевого колеса под версию с мультирулем!
Сразу скажу, что актуальна она будет не всем, в некоторых версиях авто деталь может быть уже установлена с завода. Поэтому, в то время как у Вас появилось желание установить «круиз», проверьте наличие в своем авто нужной детали.
Если же у Вас стоит обычная шлейф-лента, то готовьтесь выложить 2000-3000 т.р. за версию под мультируль.
2. Установка
— Снимаем рулевое колесо
— Устанавливаем рычаг управления на руль, — тут магия не нужна, отложим её до одного из следующих этапов установки.
— Если шлейф-лента у Вас была обычной версии, то меняем её на версию под мультируль
— Устанавливаем рулевое колесо на законное место
3. Подключение системы Cruise Control
Чтобы заветная магия произошла и наша система заработала, нам нужно подключить два провода в нужные места.

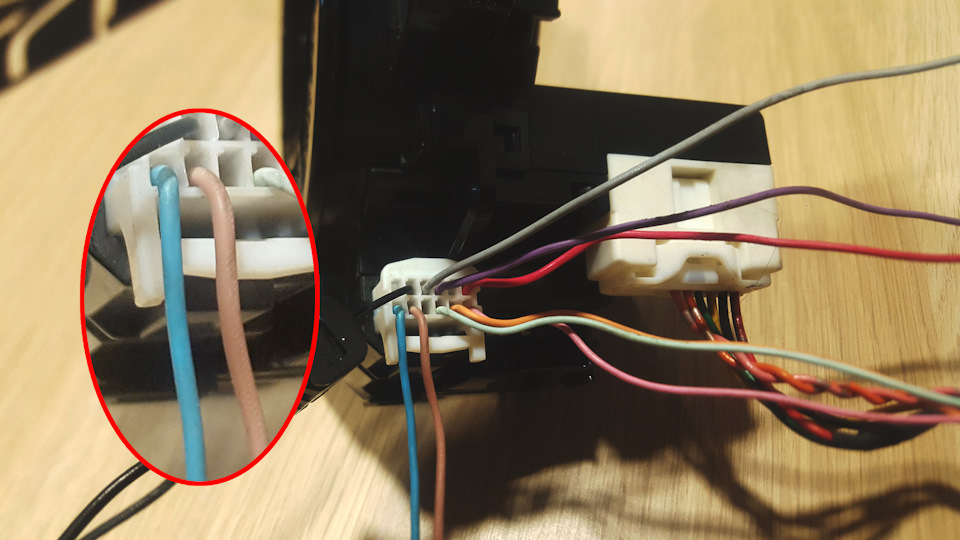

Коричневый провод — масса. Надеюсь что с подключением массы у Вас не возникнет проблем? ВНИМАНИЕ! Черный соседний провод (сверху над нашим проводом) — это звуковой сигнал, не нужно к нему подключать!
Голубой провод — сигнальный провод системы «круиза», — ниточка для магии.

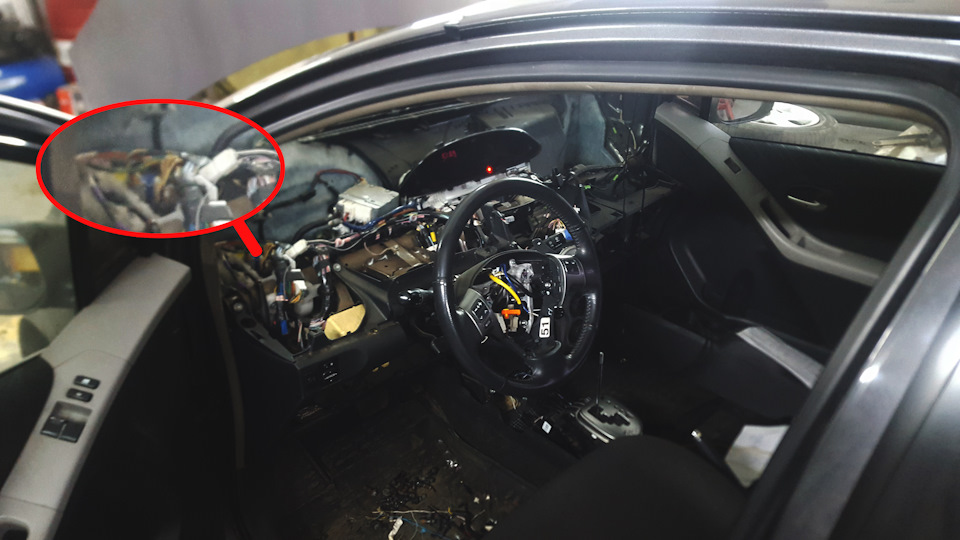

Тянем провод под капот, до ЭБУ, где нам необходим #40 пин.
Убираем резиновую заглушку, закрывающую нужный пин и инсталим туда наш провод.
Я Вас очень хочу попросить — «Не занимайтесь колхозом! Найдите такой же пин и установите как положено. Переделывать колхоз мучительнее, чем изначально установить то, что нужно. Если Ваши руки Вас подводят, то лучше заплатить за нормальную установку». Думаю что те, кто сталкивался с переделками за кем-то, у кого руки как ноги, поддержит меня!
P.S. Если Вы обнаружили, что данный пин занят, не спешите его резать и прикручивать свой провод. Вам повезло, потому как Ваша сборка авто предполагала установку данной системы. Скидываем верхнюю часть «торпедо» и путём прозвона, ищем нужный провод в распределительном блоке в салоне.
Да, это дольше и чуть сложнее, НО, это максимально корректно и так сказать по «феншую»
Магия совершена! Теперь у Вас есть рабочий Cruise Control
Существующие минусы для моделей Toyota Yaris и Toyota Vitz:
— Круиз работает до максимальной скорости в 115 км/ч
— Нет отображения активации системы, поэтому включать и использовать систему придется интуитивно. Разобраться в принципах работы не сложно. Если в перспективе найдется «подопытный кролик», то решу вопрос отображения режима Cruise Control путем интеграции в систему какого-либо показометра.
Вроде бы ничего не забыл, поэтому по традиции, ВСЕМ ДРАЙВА!
AndyBig › Блог › Круиз-контроль там, где он не предусмотрен изначально
Поло Седан — отличная машина, уже почти год на ней езжу и радуюсь 🙂 Но как и любой другой бюджетный автомобиль производитель сознательно лишил его некоторых вкусностей из маркетинговых соображений. Нет, это не про подсветку — этого я до сих пор не понимаю, что за маркетолог решил, что подсветка перчаточного ящика — удел машин класса премиум 🙂
В данном случае я говорю о системе круиз-контроля (Tempomat). Эта функция самостоятельно поддерживает заданную водителем скорость автомобиля вне зависмости от внешних условий. На спусках подтормаживает двигателем, на подъемах прибавляет газ и т.д. Очень удобная вещь для поездок за город — мало того, что можно размять правую ногу, оторвав ее от педали газа, можно еще и не следить за спидометром — не превышается ли скорость. Кроме того, эта система дает и небольшую экономию топлива за счет того, что поддерживает постоянный и оптимальный уровень открытия заслонки, нет ненужных ускорений.
Поло седан, как и большинство современных автомобилей, оснащен электронной педалью газа, т о есть у нас педаль газа — это, по сути, просто переменный резистор. БУ двигателя считывает напряжение с ползунка этого резистора и понимает насколько нажата педаль. Значит можно легко и безболезненно эмулировать нажатие педали газа. Скорость так же считать не проблема по диагностическому разъему. Остается только сделать устройство, которое следит за скоростью и, эмулируя нажатие педали газа, поддерживает скорость постоянной.
Очевидны преимущества такого подхода: нет вмешательства в алгоритм работы двигателя, вся электроника автомобиля работает в штатном режиме, минимальные манипуляции с проводкой.
Что мы и сделали 🙂 Микроконтроллер со специальной микропрограммой (прошивкой) связывается по диагностической линии с БК и запрашивает у него текущую скорость. Через другой узел микроконтроллер эмулирует нажатие педали газа, подавая определенный уровень сигнала в БУ двигателя вместо педали газа. Учитывается и текущая скорость, и степень нажатия педали газа, и динамика изменения скорости и еще несколько параметров. Когда КК отключен, микроконтроллер через реле подключает педаль газа непосредственно к БУ двигателя.
Сейчас на рынке имеется довольно много предложений круиз-контроля для автомобилей с электронной педалью газа, но у всех у них имеется существенный недостаток — высокая цена. Не могу сказать, с чем это связано. На самом деле себестоимость такого устройства достаточно мала, так что даже мы при малых сериях смогли установить стоимость продажи в почти два раза ниже ближайшего конкурента 🙂
Ну и так как все нужное уже входит в систему КК, решили совместить его с педаль-бустером (известным еще как Джеттер). Для этого потребовалось только внести изменения в прошивку.
О пользе бустера уже долго спорят и пока однозначного вывода нет. Одни говорят, что он убирает задержку реакции двигателя на нажатие педали газа, другие пишут, что ничего подобного не наблюдается, третьим он просто нравится… Лично я считаю, что практической пользы от бустера почти нет. Все, что он дает — это субъективные ощущения. Аналогичные результаты его работы можно добиться просто резче и сильнее нажимая педаль газа (что бустер фактически и делает). Так я думал до того, как попробовал с ним поездить 🙂 В общем, я и сейчас все это понимаю, но отношение к бустеру несколько поменялось — езда с ним дает довольно необычные ощущения 🙂 Понятно, что лошадей он не прибавляет, но субъективно именно так и кажется — мощность машины возросла 🙂 Так что нужен он или нет — это, я думаю, вопрос сугубо личного отношения. Нравится или нет, вот и все 🙂
Единственная практическая польза, которая может от него быть — это некоторая экономия топлива и возможность более плавно работать газом в режиме Эконом. Например, зимой это снизит вероятность пробуксовки.
По поключению…
Подключается КК между педалью газа и разъемом, идущим к ней. Кроме этого, на блоке КК есть еще три разъема:
1. К проводке автомобиля (с жгутом проводов)
2. Светодиод для индикации работы КК
3. Клавиатура для управления КК и педаль-бустером.
К проводке автомобиля подключается 5 проводов (4 для АКПП):
1. Питание
2. Земля
3. Сигнал тормоза
4. Диагностическая линия
5. Сигнал с педали сцепления (нет в версии для АКПП)
Питание нужно брать там, где оно появляется с зажиганием. Земля — в любом месте. Сигнал тормоза — с провода, идущего на тормозные фонари (жгут с этим проводом проходит по правой передней стойки в ногах водителя, под боковой облицовкой). Сигнал сцепления — с датчика на педали. Сигнал диагностики — с диагностического разъема. И это все 🙂
Клавиатура плоская, пленочная на клеящейся основе, ее можно приклеить куда удобно. Светодиод — обычный, с держателем, так же может быть смонтирован в любое удобное место.
Например, мой парнер все это разместил на полочке рядом с прикуривателем — достаточно удобно достает рука, не маячит перед глазами. Я клавиатуру поместил на заднюю плоскость переключателя поворотников, а светодиод впаял в приборку под значком круиза (да, в нашей приборке есть такой значек, но под ним отсутствует с завода светодиод).
