Как сделать крыло заднее на велосипед

Как сделать заднее крыло за 100 рублей

Мы уже выпускали статью о самодельном переднем крыле. И чтобы вода, грязь и всякий мусор не летел на вас с заднего колеса – мы сделаем заднее крыло. В статье будут рассмотрены 2 вида крыла, первое – это примерно такое же крыло, как и на переднем колесе, второе – крыло из ненужной пластиковой канистры. Набор инструментов и материалы у нас те же.

Нам понадобятся:

Вперёд?

В этот раз для простого крыла в качестве материала были выбраны пластиковые папки. Они хорошо гнутся, да и количество цветов радует. Вооружившись листом А4, мы прикинули и нарисовали чертёж для будущего крыла. Сам чертёж можно найти по этой ссылке.

Шаг 1

В принципе хардтейлы очень похожи друг на друга, так что можете спокойно использовать наш шаблон. Распечатываем шаблон на принтере в формате А4 и вырезаем его по контуру.

Как сделать крыло заднее на велосипед

Шаг 2

Прикладываем шаблон к нашей раме, смотрим всё ли сходится и всё ли нас устраивает. Если к вашей раме не подходят отверстия с нашего чертежа, то отметьте места новых отверстий на шаблоне!

Как сделать крыло заднее на велосипед

Шаг 3

Переносим наш шаблон на исходный материал при помощи карандаша или фломастера и вырезаем всё по контуру ножницами. Мы заморочились и сделали квадратные отверстия. Стоит честно признаться – оно того не стоит, метод с гвоздём и ножницами из прошлой статьи работает ничуть не хуже и гораздо менее трудозатратен.

Как сделать крыло заднее на велосипед

Шаг 4

Настало время нашего любимого универсального средства – пластиковые стяжки, по 2 штуки на каждое перо. Как всегда, не вставляйте стяжки с внутренней стороны крыла, это уменьшит грязевой просвет. Затягиваем стяжки на раме, а лишние «усы» отрезаем ножницами.

Как сделать крыло заднее на велосипед

Бонус

Если вам не подходит такое крыло, то из спичек и желудей большой канистры от охлаждающей жидкости или масла можно сделать шикарное крыло. Всё что нужно – клей, пару заклёпок, хомут от старого отражателя и пластиковая стяжка. Сначала отрезаем от канистры нужные нам части. Если длины одной стороны канистры не хватает, можно использовать и вторую сторону. Обе части сращиваются при помощи заклёпок.

Как сделать крыло заднее на велосипед

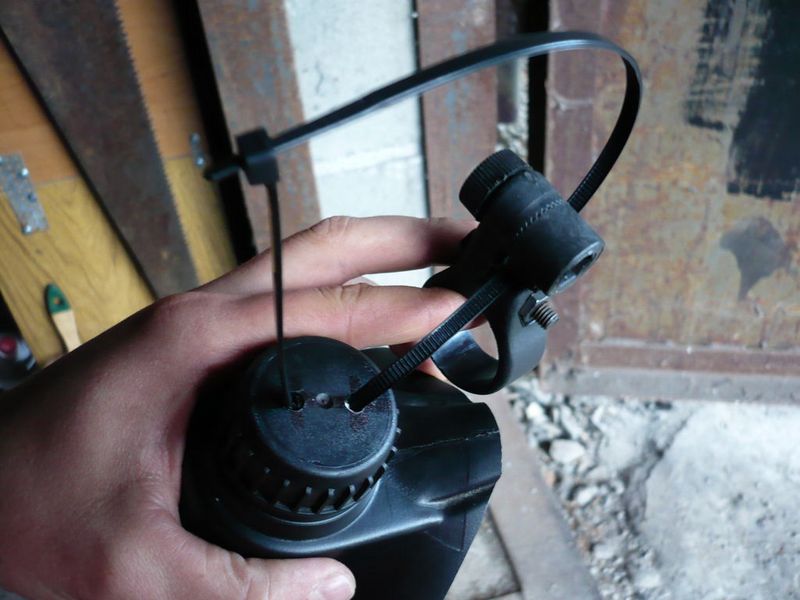

В крышке канистры нужно проделать 2 отверстия и протянуть через них хомут. Он будет стягиваться вокруг крепления старого отражателя. Если отражателя у вас нет, можно притянуть хомут прямиком к подседельной трубе. Только учтите высоту колеса, чтобы крыло в него не упёрлось.

Как сделать крыло заднее на велосипед

В итоге у вас должно получиться примерно такое крыло.

Как сделать крыло заднее на велосипед

Готово! Вы восхитительны!

Источник

Сделать крылья для велосипеда своими руками

Как сделать крыло заднее на велосипед

Как сделать крылья для велосипеда – два варианта

Сейчас в продаже есть великое множество крыльев для велосипеда. Но качественные стоят дорого, а дешёвые оставляют желать лучшего в плане качества. Как быть, если хочется хорошие крылья, а в финансы поют романсы? Есть два варианта как сделать крылья для велосипеда своими руками.

Вариант номер один – пластиковые крылья

Как сделать крыло заднее на велосипедПластиковая бутылка

Она и будет служить крылом. Дно пластиковой ёмкости обычно делают более плотным, чем боковые части. Это нам на руку, будем крепить к вилке через эту часть бутылки. Примерьте будущее крыло на велосипед, отметьте место где будет крепление. Если нужно подрежьте форму в нужных местах, пластик хорошо поддаётся обработке.

Как сделать крыло заднее на велосипедПочти готовое крыло для велосипеда

После того, как будет просверлено отверстие под крепёжный болт, можно покрасить его из баллончика в любой подходящий цвет. Прикручиваем импровизированное крыло к велосипеду и едем на испытания обновки.

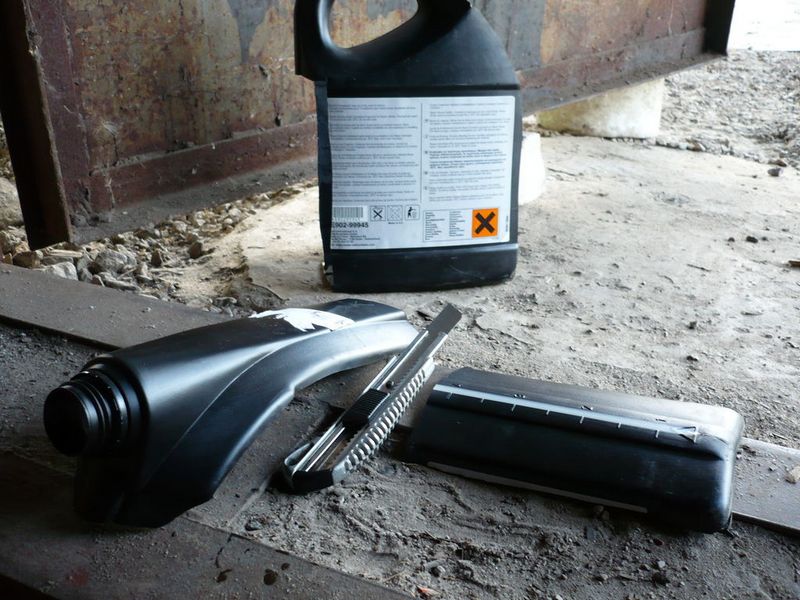

Заднее крыло можно сделать из 5 литровой канистры из-под машинного масла. Плюс в том, что она уже чёрная, красить не нужно.

Как сделать крыло заднее на велосипедКанистра из под масла

Обрезаем нужную форму, примерно так как показано на фото. Для крепления к велосипеду будем использовать кронштейн от заднего стоп сигнала (маячка). В крышке канистры нужно просверлить или проплавить два отверстия. В них продеваем кабельную стяжку, которой стянем крышку и кронштейн.

Как сделать крыло заднее на велосипедСоединение хомутом

Теперь кронштейн закрепляем на подседельном штыре, а в крышку вкручиваем вырезанный кусок канистры. Для более надёжного соединения можно проплавить места соединения стяжки и крыла термоклеем. Или расплавленным пластиком.

Чтобы увеличить длину, если необходимо, можно просто добавить кусочек из той же канистры. Посадить на заклёпки или на болтовое соединение. Простые крылья для велосипеда готовы.

Как сделать крыло заднее на велосипедЗаднее крыло ведосипеда

Второй вариант – алюминиевые крылья

Этот вариант посложнее, но зато они получаются знатные, довольно качественные и привлекательного вида.

Как сделать крыло заднее на велосипедДелаем алюминиевые крылья для велосипеда

Материалы, используемые в самодельных крыльях: алюминиевая полоса примерно семь сантиметров шириной. Длину выберите произвольную, зависит от диаметра колеса и ваших предпочтений. Толщина не меньше 3 мм, иначе крыло будет слишком мягким. Стальная проволока диаметром 3 мм и болтики М5 для крепления на велосипед.

Как сделать крыло заднее на велосипедВид сверху

Сначала нужно сделать шаблон из картона, чтобы не переделывать потом уже готовые алюминиевые детали. Я сделал обычную дугообразную форму, но вы можете сделать по своему усмотрению, зависит от вашей фантазии. Сразу желательно разметить отверстия под будущее крепление.По одному отверстию нужно сделать там, где крыло будет крепиться возле каретки и возле подседельного штыря. Для дополнительного крепления проволокой нужно просверлить ещё четыре отверстия. Два отступив сантиметров десять от края, и два посередине между краем и отверстием возле подсидельного штыря.

Как сделать крыло заднее на велосипедИспользуем проволоку

Когда убедились, что шаблон идеально подходит к велосипеду, можно приступать к разметке на алюминии. Чертить на алюминии можно маркером или процарапать обычным гвоздём.
Выпиливаем заготовку или вырезаем хорошими ножницами по металлу. После этого сверлим отверстия в отмеченных местах. Для того, чтобы убрать заусенцы, оставшиеся после сверления и обрезки, зачищаем наждачной шкуркой.
После обработки приступаем к изгибу крыла. Можно согнуть полосу прямо по колесу, а потом вручную подправить.На конце крыла полоску можно немного отогнуть, получится брызговик.
После этого отрезаем два куска стальной проволоки по длине примерно 2,5 радиуса колеса. Продеваем её в крыло как показано на фото.

Как сделать крыло заднее на велосипедКрепление крыла

Сначала снаружи крыла, потом изнутри наружу. На этом этапе возможно придётся повозиться, по крайней мере у меня с первого раза не получилось. Но лучше пару раз переделать, но остаться довольным конечным результатом.

Как сделать крыло заднее на велосипедПод петли подлаживаем шайбы

Теперь снимаем колесо с велосипеда, иначе крыло не поставить. Прикручиваем болтами два первых отверстия, а концы проволоки загибаем в петли. Крепить будем на проушины, предназначенные под багажник. Не забудьте подложить шайбы, чтобы не поцарапать краску велосипеда. Ставим обратно колесо и проверяем, чтобы нигде ничего не цепляло и не мешало. По этой же технологии можно сделать и переднее крыло.

Источник

Как сделать переднее крыло за 100 рублей

Мы живём в очень интересное время, где не только на массовые продукты нет дефицита, но и на весьма специфические вещи для наших хобби. В том числе и для велосипеда. При наличии денег можно достать практически любую запчасть даже у себя в городе. А если вы её не найдёте, то в интернет-магазинах есть практически всё и за вполне разумное время запчасть перешлют службой доставки. Удобно? Очень!

Крылья – крайне востребованный и массовый продукт с уймой вариаций. С их поиском проблем не возникает совсем. Что уж говорить, в нашем магазине их столько, что любой найдёт для себя подходящую модель: длинные, короткие, широкие, узкие, для 28” колёс, и для МТВ, из любых материалов и любых расцветок. Но гораздо приятнее сделать что-то самому, так? В этой статье мы расскажем, как сделать крыло своими руками за минимальные деньги.

Нам понадобятся:

Приступим?

В нашем случае в качестве материала использовалась старая пластиковая дощечка для кухни, однако можно использовать любой подходящий кусок пластика. Подойдёт даже достаточно плоская пластиковая бутылка, от которой нужно отрезать горлышко и дно, а получившийся цилиндр разрезать по вертикали.

Шаг 1

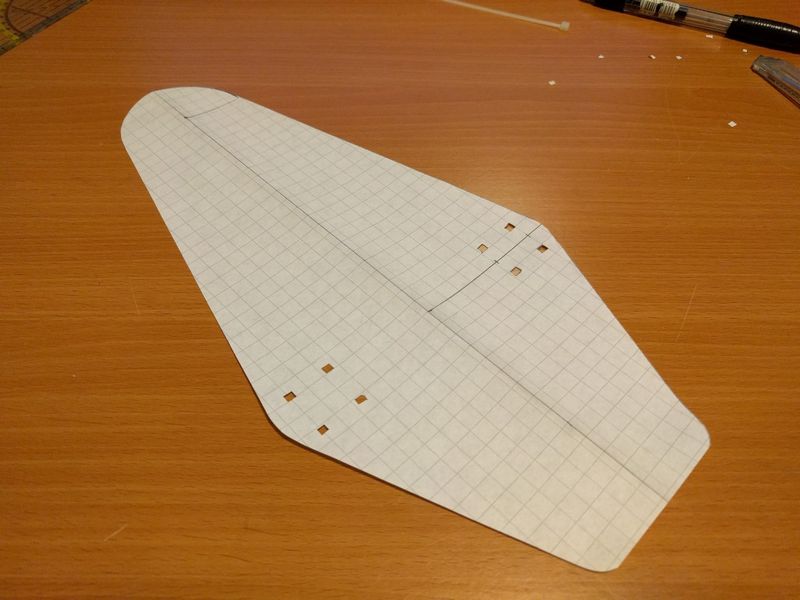

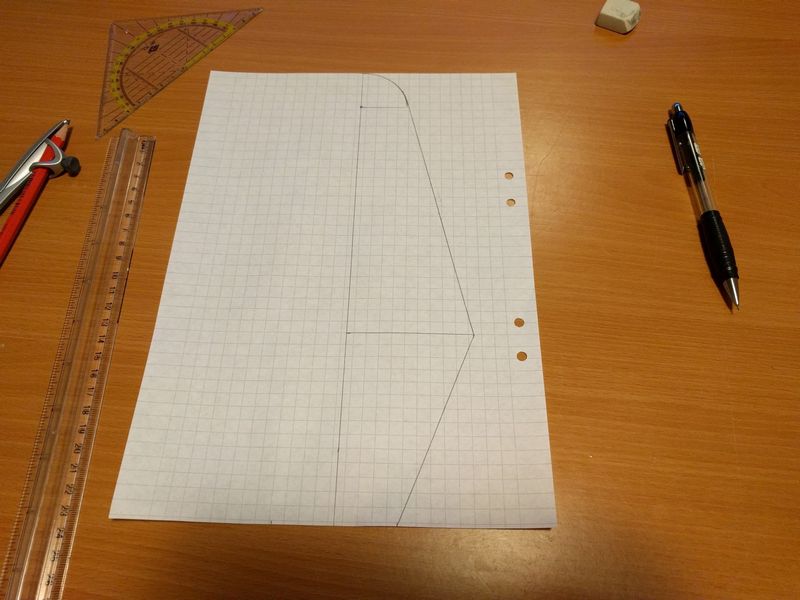

Распечатываем на принтере в формате А4 этот файл. С уже распечатанного листа вырезаем наш шаблон. Не забудьте продырявить все отверстия. Как ни странно, для этого отлично подходит канцелярский дырокол, хотя и гвоздь тоже сгодится.

Шаг 2

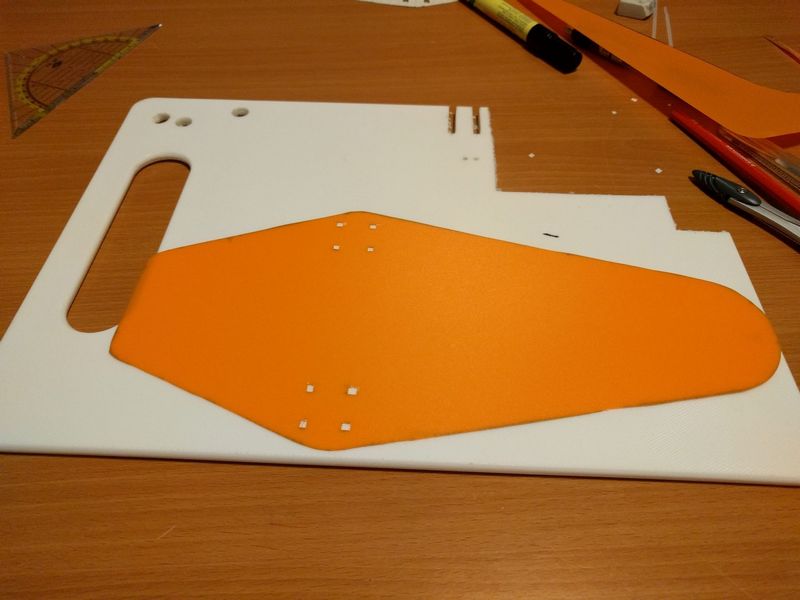

Прикладываем наш шаблон к заготовке из которой будем делать крыло и обводим его по контуру. Если у вас потеют ладошки от переживания что шаблон может соскользнуть, можно использовать кусочек двухстороннего скотча между шаблоном и заготовкой.

Как сделать крыло заднее на велосипед

Шаг 3

Вооружившись крепкими ножницами вырезаем по контуру наше будущее крыло. Отверстия делаем подходящим гвоздём, просто подложите под заготовку деревяшку и заколотите гвоздь в то место, где будет отверстие. Само отверстие можно расширить, вставив и повращав внутри него одно из лезвий ножниц.

Как сделать крыло заднее на велосипед

Шаг 4

Настало время пластиковых стяжек! Вам понадобится 4 штуки, чтобы надёжно закрепить крыло и предотвратить его побег. Не делайте как автор и не вставляйте стяжку со стороны крыла, так вы уменьшите грязевой просвет вилки. Лучше всего вставить стяжки сверху в отверстия за гориллой вилки, тогда «замок» стяжки не будет мешать. Лишние куски стяжек нужно отрезать ножницами или откусить кусачками.

Как сделать крыло заднее на велосипед

Шаг 5

Верните колесо на место и украсьте ваше новое крыло стикерами. Готово! Вы восхитительны!

Как сделать крыло заднее на велосипед

Бюджет сией затеи минимален. В следующей статье мы расскажем, как сделать такое же крыло для заднего колеса. Не переключайтесь!

Ребята из GMBN рассказывают и показывают как сделать такое крыло из пластиковой бутылки. Перевода нет, но смысл понятен без слов.

Источник

Сообщества › Сделай Сам › Блог › Крылья велосипеда

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

и из куска 1м трубы который на данный момент стоит 350р можно 3пары крыльев сделать точно.

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Метки: велосипед.крыло.

Комментарии 117

Как сделать крыло заднее на велосипед

Нет фена, а покупать ради 2-х крыльев не хочется… Скажите, а паяльной лампой, если аккуратно, не сделать интересно?

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Наверно не получится, лампа сильную тем-ру дает и ее не отрегулируешь в отличии от фена. Я думаю проще у кого то попросить фен.

Как сделать крыло заднее на велосипед

Красава 👍 я считаю что если можешь сам сделать зачем покупать 😁 а кто пишет что нах надо взял бы и купил, пускай лесом идут просто ну не смогут так же сделать и массу причин ищют)

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

За 300 рублей в Спортмастере покупал крылья…

Как сделать крыло заднее на велосипед

ниже писал мы живем в суровом ДНР.))) у нас нет таких цен.((( у нас 800-1200р

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

крылья стоят 400 руб пара и это новые, б/у от 150…при чем у вас получились узкие и грязь лететь по бокам будет…ну за труды и за идею 5))

Как сделать крыло заднее на велосипед

как они могут быть узкие? если они шире чем покрышка. полностью протектор перекрывают. а про цены у нас я писал ниже к коментах. 800-1200р за пару(((

Как сделать крыло заднее на велосипед

Ну по фото, не скажешь!

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

крылья стоят 400 руб пара и это новые, б/у от 150…при чем у вас получились узкие и грязь лететь по бокам будет…ну за труды и за идею 5))

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

А ещё нужна краска, инструмент, что бы выпилить, нагреть.
Да, ещё нужно сделать крепеж крыла, хамутики, шурупчики и проволока не любая подойдет…
И что бы это всё красиво смотрелось.
Ну и потратить целый день на творение 😂

Хоть у меня всё это есть я пошел и купил красивые крылья

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Да не поверю, что 40 минут на них потратил.
Ибо сам много чего делаю своими руками.
Нужно время найти/купить трубу, выпилить, подровнять, найти шланг на колесо, придать форму феном, подогнать, найти проволоку, выгнуть её, подогнать, найти уголки или изготовить их самому, подогнать, заклепать, купить/найти краску, прошкурить поверхность, покрасить в несколько слоев, три минимум, по 15мин на сушку каждого слоя.
И это всё помножить на 2, т.к. крыла два.

Кстати сменил на днях велик с 26″ на 29″, теперь опять искать крылья на него…😂
Езжу пока с огрызками что шли «в подарок».

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

А ещё нужна краска, инструмент, что бы выпилить, нагреть.
Да, ещё нужно сделать крепеж крыла, хамутики, шурупчики и проволока не любая подойдет…
И что бы это всё красиво смотрелось.
Ну и потратить целый день на творение 😂

Хоть у меня всё это есть я пошел и купил красивые крылья

и когда дочку в садик отдавали.тоже что то накрыло.)))) санки ей сам сделал. так когда жена возила ее все спрашивала а где вы такие купили? а жена с гордостью говорила что это эксклюзив. нам папа сам сделал. такие не продаются)))

Как сделать крыло заднее на велосипед

Каждый отдыхает как умеет.
А у кого то час работы стоит дороже крыльев и он решает поработать и купить. Но крылья я бы тоже сам сделал. А вот тяжести таскать (строительство) лучше бы оплатил другому. Если конечно же заработать получилось на это.

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Чем пилил так ровно?

Как сделать крыло заднее на велосипед

маленькой болгаркой. по предварительно нарисованной линии маркером

Как сделать крыло заднее на велосипед

На трубе должно быть написано PVC, тогда она будет хорошо греться и гнуться.

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Шикарно! Молодчина! Респект. Уважуха!

Как сделать крыло заднее на велосипед

Шикарно, надо взять на вооружение

Как сделать крыло заднее на велосипед

сфоткай как крепил их к раме. Заинтересовало

Как сделать крыло заднее на велосипед

вырезал полоску алюминия из подкрылка москвича ещё времен ссср, сверху крыла сделал просил болгаркой небольшой потом уже подрезая ножом чтоб лишнего не пильнуть, плотно его вставил и клепрчником по 2 заклёпки, и чуть расплескал на наковальне заклёпки, только без фанатизма, а то первое крыло делал и переклепал пошла маленькая трещина 3мм. но не кретичная

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

сфоткай как крепил их к раме. Заинтересовало

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Как сделать крыло заднее на велосипед

Эх красота…а мне в 90х один умелец из 1.5мм железа сделал крыло на советский велик…

Как сделать крыло заднее на велосипед

Из говна конфетка! Причем по качеству лучше фабричной.
У меня на велике были короткие крылья. Так я их выкинул и специально установил полноразмерные, да еще и с брызговичками. Не люблю, когда на обувь грязь попадает. И резину поуже поставил вместо родной дутой. Мне ж по асфальту кататься, а не по бездорожью.
Для крыльев крепления подгонял так, чтоб полная воображаемая окружность крыла шла параллельно окружности колеса. Внизу прутки креплений не загинал в кольцо, а приварил к ним пластинки с отверстиями под болтики.
Да, вид у велика не супермолодежный. Но и я уже не мальчик, чтоб на нем по сельским дискотекам ездить снимать девок.
Зато велик остается чистым даже после езды в гараж по грязным лужам.
