Как сделать крышу в автокаде
План кровли и стропил
В этом уроке мы разберем, как составлять план кровли и план стропил в программе AutoCAD (2010). Согласно действующим нормам, план кровли обязательно должен составляться для зданий с внутреннем водостоком. Если водосток в здании внешний и здание не сложное, то такой чертеж не обязателен. Далее посмотрим, как чертить план кровли скатной и плоской крыши промышленного и общественного здания.
Как чертить план кровли
Общи сведения о построении чертежей планов крыши промышленных и общественных зданий: для построения чертежа план подразделяют на прямоугольники, согласно плану здания. Внутри прямоугольников наносят линии, которые будут обозначать коньки и ендовы – наружные и внутренние сопряжения скатов. Эти линии являются проекциями основных элементов стен, потому модель крыши лучше представит в объеме. Часть прямоугольников будет располагаться за пределами стен. Это обязательное условие к правильно выполненному плану кровли (крыши), так как они должны иметь свес.
План кровли скатной крыши отличается наличием большего числа линий-проекций коньков и ендов, так как скаты имеют большой уклон, кроме того, такие крыши часто делают сложной формы. План кровли плоской крыши часто ограничивается всего несколькими линиями.
Построение видов спереди или с боку осуществляется с учетом уклонов скатов крыши (кровли). Уклон крыши задается на этапе проектирования домов и определяется назначением здания, его типом, выбранным кровельным материалом и др.
3 правила вычерчивания плана крыши (кровли) скатной (плоской):
Предлагаемый порядок работы в программах для черчения:
Прочитав этот урок у вас не должно оставаться вопросов на тему того, как чертить план кровли – план дома, согласитесь, что весь чертеж – это всего несколько линий! Однако вопрос: как чертить план стропил еще не решен.
Как чертить план стропил
План стропил представляет собой обозначение элементов скатной крыши, которое упускается на чертеже крыши. Стропила располагают с учетом кровельного материала, так как для различных материалов необходима разная подоснова. В случаем с металлочерепицей это между стропилами необходимо оставлять пространство в 450 см. Порядок черчения в программе AutoCAD :
AutoCAD Architecture
Эта процедура используется для создания инструмента перекрытия или ската крыши и его добавления на палитру инструментов. Создание собственных инструментов может потребоваться при размещении на чертеже нескольких перекрытий или скатов крыши определенных стилей с одинаковыми свойствами.
Например, проектируется административное здание со сложной системой крыш. Несмотря на одинаковый стиль скатов и кромок всех участков скатной крыши, угол наклона всех скатов крыши неодинаков. Для повышения эффективности работы можно создать для каждого угла наклона свой инструмент скат крыши, а затем, выбрав соответствующий инструмент, установить на все участки крыши скаты с соответствующими углами наклона.
Для создания инструмента перекрытия или ската крыши можно использовать любой из указанных ниже способов:
| Если требуется. | то. |
|---|---|
| создать инструмент на основе перекрытия или ската крыши на чертеже, | выберите перекрытие или скат крыши и перетащите его на инструментальную палитру. |
Такие описания используются в качестве всплывающих подсказок для инструментов в палитре инструментов, а также играют роль описаний инструментов, занесенных в каталог инструментов.
| Если требуется. | то. |
|---|---|
| разрешить использование перекрытия или ската крыши в качестве ограничивающего объекта для ассоциативных пространств, | выберите «Да». |
| запретить использование перекрытия или ската крыши в качестве ограничивающего объекта для ассоциативных пространств, | выберите «Нет». |
| использовать параметры ограничения из стиля перекрытий/скатов крыш, | Выберите «По стилю». |
| Если требуется выровнять… | то. |
|---|---|
| верхнюю точку перекрытия или ската крыши с первой указанной точкой, | выберите значение «Сверху». |
| центр перекрытия или ската крыши с первой указанной точкой, | выберите «По центру». |
| нижнюю точку перекрытия или ската крыши с первой указанной точкой, | выберите «Снизу». |
| линию наклона перекрытия или ската крыши с первой указанной точкой, | выберите «По линии наклона». |
Линия наклона представляет собой положение перекрытия или ската крыши относительно его нижней грани. Значение смещения по толщине в стиле определяет расстояние между базовой линией и нижней гранью.
AutoCAD Architecture
Перекрытия и скаты крыш – это объекты AutoCAD Architecture, используемые для моделирования полов, граней крыш и других плоских поверхностей, для которых требуется задание параметров кромок. Перекрытие или скат крыши представляет собой трехмерное (3D) тело, ограниченное плоскостным многоугольником (периметром) любой формы и имеющее множество кромок. Каждый объект определяется периметром, параметрами кромок и стилем. Перекрытия и скаты крыш имеют много общих свойств, тем не менее, они представляют различные категории стилей и типы инструментов. Например, нельзя применить свойства инструмента перекрытия к существующему объекту «скат крыши».
Скаты крыши
Скат крыши моделирует одну грань крыши. Объекты «скат крыши» и «крыша» отличаются тем, что каждый скат является отдельным объектом без прямой связи с другими объектами. При использовании нескольких скатов для моделирования поверхности всей крыши предоставляется большая гибкость редактирования, однако автоматическое вычисление объединенной топологии (3D геометрии) крыши не производится. По этой причине при проектировании сложных крыш рекомендуется вначале применять объекты крыши. Если проектирование в основном завершено, но необходима большая гибкость для настройки ребер и других деталей, крышу можно преобразовать в отдельные скаты крыши.
Несмотря на то, что скаты крыши динамически не взаимодействуют между собой, они все же, в значительной степени, позволяют управлять геометрией крыши. Например, можно по отдельности обрезать скаты крыши, удлинять их и соединять под углом с другими скатами. В скатах также можно вырезать отверстия, добавлять или вычитать формообразующие элементы, а также применять к любой кромке под любым углом и в любой ориентации детальные профили бордюрных реек и карнизов. Как и перекрытия, скаты крыши основаны на стилях, таким образом, имеется возможность глобального внесения изменений в проект.
Способы создания перекрытий/скатов крыш
Можно создавать перекрытия и скаты крыш с помощью соответствующих инструментов независимо от других объектов, а можно создавать их на основе уже существующих объектов, например стен и полилиний. Перекрытия и скаты крыши, созданные на основе других объектов, не привязываются к исходному объекту.
Проектирование скатных крыш обычно заключается в указании линии мауэрлата и угла наклона. Скаты крыши спроектированы с таким расчетом, чтобы при их компоновке можно было бы использовать тот же подход. Для добавления ската крыши просто укажите две точки и угол.
При наличии крыши традиционной конструкции, созданной на основе двумерного (2D) плана с линиями конька, ребра крыши и разжелобка, можно просто «снять копию» данного плана с использованием скатов крыши и указанием требуемой высоты и наклона. Программное обеспечение на основе данных значений и указанных точек создаст соответствующую трехмерную (3D) модель.
Тела перекрытий/скатов крыш
Тело перекрытия или ската крыши представляет собой результат выдавливания, перпендикулярного плоскости периметра и определяемого следующей геометрией:

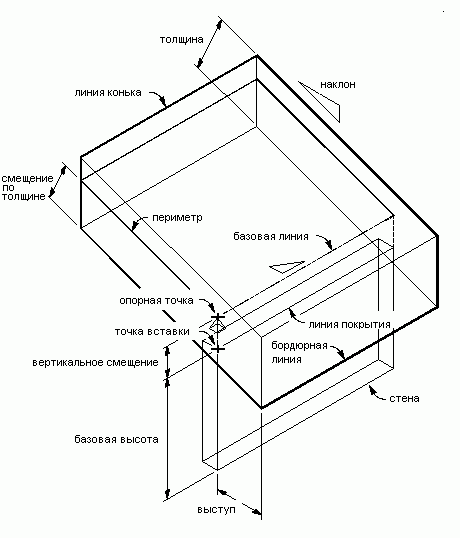

Геометрия ската крыши
Кромки перекрытий/скатов крыш
Кромка перекрытия или ската крыши определяется следующими параметрами:
Бордюрная рейка и карниз применяются к кромкам перекрытия или ската крыши, в стилях которых заданы параметры кромок.
Скат крыши с компонентами бордюрной рейки и карниза
Определение кромки
Каждую кромку перекрытия или ската крыши можно настроить по отдельности с применением стилей и других требуемых проектом подстроек. Стиль кромок перекрытий или скатов крыш определяет конструкцию бордюрной рейки и карниза на основе профилей, создающихся для данных компонентов. Можно указать, используются ли в стиле бордюрная рейка, карниз, оба эти элемента либо ни один из них. Также указывается положение бордюрной рейки и карниза относительно перекрытия или ската крыши.
Стили перекрытий и скатов крыш
Для перекрытий и скатов крыш предназначены отдельные категории стилей, в которых каждый стиль определяет свойства по умолчанию для конкретных типов перекрытий или скатов крыш. К этим свойствам относятся размеры, стили кромок для бордюрных реек и карнизов, свойства объекта для слоя, цвет и тип линий. Стили перекрытий и скатов крыш позволяют использовать различные стили для каждой кромки.
Материалы перекрытий и скатов крыш
Перекрытию или скату крыши можно назначить материалы. Например, перекрытию-полу может быть назначен материал в виде плитки с бетонными кромками. Материалы отображаются в каркасных моделях или в визуализированных изображениях. Параметры материалов определяются конкретно для различных компонентов перекрытий или скатов крыш, например для тела, бордюрной рейки и карниза.

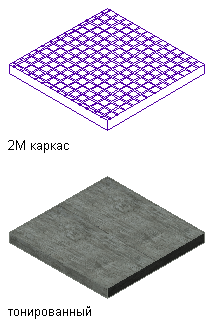

Отображение перекрытий/скатов крыш на различных видах
Средства редактирования
В дополнение к элементам управления, предоставляемым стилями перекрытий или скатов крыш и стилями их кромок, AutoCAD Architecture включает широкий спектр инструментов редактирования перекрытий и скатов крыш для выполнения особых условий. Например, в перекрытия можно добавлять отверстия для таких конструкций, как дымовые и вентиляционные трубы. Скаты можно также использовать при создании слуховых окон.
AutoCAD Architecture
Перекрытия и скаты крыш – это объекты AutoCAD Architecture, используемые для моделирования полов, граней крыш и других плоских поверхностей, для которых требуется задание параметров кромок. Перекрытие или скат крыши представляет собой трехмерное (3D) тело, ограниченное плоскостным многоугольником (периметром) любой формы и имеющее множество кромок. Каждый объект определяется периметром, параметрами кромок и стилем. Перекрытия и скаты крыш имеют много общих свойств, тем не менее, они представляют различные категории стилей и типы инструментов. Например, нельзя применить свойства инструмента перекрытия к существующему объекту «скат крыши».
Скаты крыши
Скат крыши моделирует одну грань крыши. Объекты «скат крыши» и «крыша» отличаются тем, что каждый скат является отдельным объектом без прямой связи с другими объектами. При использовании нескольких скатов для моделирования поверхности всей крыши предоставляется большая гибкость редактирования, однако автоматическое вычисление объединенной топологии (3D геометрии) крыши не производится. По этой причине при проектировании сложных крыш рекомендуется вначале применять объекты крыши. Если проектирование в основном завершено, но необходима большая гибкость для настройки ребер и других деталей, крышу можно преобразовать в отдельные скаты крыши.
Несмотря на то, что скаты крыши динамически не взаимодействуют между собой, они все же, в значительной степени, позволяют управлять геометрией крыши. Например, можно по отдельности обрезать скаты крыши, удлинять их и соединять под углом с другими скатами. В скатах также можно вырезать отверстия, добавлять или вычитать формообразующие элементы, а также применять к любой кромке под любым углом и в любой ориентации детальные профили бордюрных реек и карнизов. Как и перекрытия, скаты крыши основаны на стилях, таким образом, имеется возможность глобального внесения изменений в проект.
Способы создания перекрытий/скатов крыш
Можно создавать перекрытия и скаты крыш с помощью соответствующих инструментов независимо от других объектов, а можно создавать их на основе уже существующих объектов, например стен и полилиний. Перекрытия и скаты крыши, созданные на основе других объектов, не привязываются к исходному объекту.
Проектирование скатных крыш обычно заключается в указании линии мауэрлата и угла наклона. Скаты крыши спроектированы с таким расчетом, чтобы при их компоновке можно было бы использовать тот же подход. Для добавления ската крыши просто укажите две точки и угол.
При наличии крыши традиционной конструкции, созданной на основе двумерного (2D) плана с линиями конька, ребра крыши и разжелобка, можно просто «снять копию» данного плана с использованием скатов крыши и указанием требуемой высоты и наклона. Программное обеспечение на основе данных значений и указанных точек создаст соответствующую трехмерную (3D) модель.
Тела перекрытий/скатов крыш
Тело перекрытия или ската крыши представляет собой результат выдавливания, перпендикулярного плоскости периметра и определяемого следующей геометрией:
Геометрия ската крыши
Кромки перекрытий/скатов крыш
Кромка перекрытия или ската крыши определяется следующими параметрами:
Бордюрная рейка и карниз применяются к кромкам перекрытия или ската крыши, в стилях которых заданы параметры кромок.
Скат крыши с компонентами бордюрной рейки и карниза
Определение кромки
Каждую кромку перекрытия или ската крыши можно настроить по отдельности с применением стилей и других требуемых проектом подстроек. Стиль кромок перекрытий или скатов крыш определяет конструкцию бордюрной рейки и карниза на основе профилей, создающихся для данных компонентов. Можно указать, используются ли в стиле бордюрная рейка, карниз, оба эти элемента либо ни один из них. Также указывается положение бордюрной рейки и карниза относительно перекрытия или ската крыши.
Стили перекрытий и скатов крыш
Для перекрытий и скатов крыш предназначены отдельные категории стилей, в которых каждый стиль определяет свойства по умолчанию для конкретных типов перекрытий или скатов крыш. К этим свойствам относятся размеры, стили кромок для бордюрных реек и карнизов, свойства объекта для слоя, цвет и тип линий. Стили перекрытий и скатов крыш позволяют использовать различные стили для каждой кромки.
Материалы перекрытий и скатов крыш
Перекрытию или скату крыши можно назначить материалы. Например, перекрытию-полу может быть назначен материал в виде плитки с бетонными кромками. Материалы отображаются в каркасных моделях или в визуализированных изображениях. Параметры материалов определяются конкретно для различных компонентов перекрытий или скатов крыш, например для тела, бордюрной рейки и карниза.
Отображение перекрытий/скатов крыш на различных видах
Средства редактирования
В дополнение к элементам управления, предоставляемым стилями перекрытий или скатов крыш и стилями их кромок, AutoCAD Architecture включает широкий спектр инструментов редактирования перекрытий и скатов крыш для выполнения особых условий. Например, в перекрытия можно добавлять отверстия для таких конструкций, как дымовые и вентиляционные трубы. Скаты можно также использовать при создании слуховых окон.
Главное правило создания 3D моделей в AutoCAD
Уделим внимание важной вещи, которую нужно соблюдать при создании 3д-модели Автокад.
Если вы хотите создавать в AutoCAD 3D модели быстро и качественно, не переделывать их по несколько раз, то обязательно ознакомьтесь с этим материалом.
Создание 3д-модели в Автокаде
На вкладке «Главная» на панели «Моделирование» выбираем команду «Ящик».
Первым делом необходимо указать первый угол прямоугольника, лежащего в основании. Зададим это графически, произвольно щелкнув ЛКМ в пространстве построения модели.
Обратимся к параметру «Длина», чтобы задать значения длины и ширины прямоугольника, лежащего в основании параллелепипеда.
о умолчанию, как и с 2D примитивом, при выполнении команды «Прямоугольник» необходимо указать первый угол и противоположный. Однако намного чаще приходится работать с конкретными размерами примитива, поэтому и следует выбирать параметр «Длина».
Чтобы задать длину прямоугольника, сначала курсором мыши следует указать направление, а затем ввести цифровое значение. В нашем случае это 100 мм.
Аналогичная ситуация и с заданием ширины прямоугольника. Тут проще, т.к. данный параметр связан с длиной. Имеет значение только направление – против оси Y или положительное направление. Произвольно отведем курсор в сторону и зададим значение 50 мм.
Остался последний параметр – высота параллелепипеда. Тут роль играет ось Z и ее направление. Если вы отведете курсор мыши вниз, то ящик будет строиться вниз (значение по оси z будет отрицательное). И наоборот.
В нашем же примере зададим ориентацию ящика вверх и укажем значение 150 мм.
Чтобы появлялась ось отслеживания, а значения параметров можно было вводить непосредственно в графическом пространстве, должны быть подключены соответствующие режимы и привязки (см. рис.). Более детально про привязки в Автокаде читайте здесь.
Все готово. Можно приступать к дальнейшему моделированию.
Давайте посмотрим, что будет, если не соблюдать «правило параллельности».
Разъясню вышесказанное на конкретном примере.
Допустим, перед нами стоит задача сделать следующую трехмерную модель.
Если посмотреть внимательно и разобрать ее на составные элементы, то мы увидим, что все состоит из ящиков определенных размеров. Давайте попробуем начертить основание двумя способами:
1. Будем чертить все объекты параллельно осям, а затем совмещать их и применять логические команды.
2. Будем чертить параллелепипеды по размерам, но ориентацию соблюдать не будем.
Теперь, используя инструменты редактирования и привязки, совместим наши отдельные объекты.
Теперь вы понимаете, как в Автокаде сделать 3д-модель правильно и не переделывать все заново. Мои видеоуроки 3д Автокад будут очень полезны для новичков. Обязательно проработайте все на практике!
