Изменение крыши
После создания крыши можно изменить ее форму или свес, вырезать проемы или выровнять коньки.
Редактирование эскиза крыши
Чтобы изменить положение крыши, измените положение опорной плоскости, отредактировав значения свойств «Нижний уровень» и «Смещение» на палитре свойств. Если отображается предупреждение о невозможности перемещения геометрических элементов крыши, отредактируйте эскиз крыши и проверьте для него наличие зависимостей, например, между линией уровня и эскизной линией крыши.
Изменение размеров крыши с помощью ручек формы.
Этим способом можно изменять размеры крыш, созданных по контуру или по грани.
Изменение свеса крыши
В процессе редактирования контура крыши можно изменить ее свес путем изменения свойств граничных линий крыши.
Вырезание проемов в крыше, созданной путем выдавливания
На виде в плане отображается представление крыши. Границу крыши определяют опорные плоскости.
Замкнутые проемы в режиме работы с эскизом
Показанные на иллюстрации замкнутые контуры становятся вертикальными вырезами в крыше
Выравнивание коньков крыш
Коньки крыш можно выравнивать на 3D видах и фасадах. Для выравнивания на виде фасада используется команда «Выровнять».
Вспомогательная плоскость на виде в плане
Невыровненные коньки крыш
Выровненные коньки крыш
Создание конической крыши
Если крыша содержит дуговую линию или окружность, определяющую уклон, то создается коническая крыша. При необходимости можно разделить дуги или окружности в сегментах указанным ниже образом.
Если число сегментов равно нулю (по умолчанию), то создается коническая крыша.
Продукты Revit
Не удалось извлечь оглавление
Изменение крыши
После создания крыши можно изменить ее форму или свес, вырезать проемы или выровнять коньки.
Редактирование эскиза крыши
Чтобы изменить положение крыши, измените положение опорной плоскости, отредактировав значения свойств «Нижний уровень» и «Смещение» на палитре свойств. Если отображается предупреждение о невозможности перемещения геометрических элементов крыши, отредактируйте эскиз крыши и проверьте для него наличие зависимостей, например, между линией уровня и эскизной линией крыши.
Изменение размеров крыши с помощью ручек формы.
Этим способом можно изменять размеры крыш, созданных по контуру или по грани.
Изменение свеса крыши
В процессе редактирования контура крыши можно изменить ее свес путем изменения свойств граничных линий крыши.
Вырезание проемов в крыше, созданной путем выдавливания
На виде в плане отображается представление крыши. Границу крыши определяют опорные плоскости.
Замкнутые проемы в режиме работы с эскизом
Показанные на иллюстрации замкнутые контуры становятся вертикальными вырезами в крыше
Выравнивание коньков крыш
Коньки крыш можно выравнивать на 3D видах и фасадах. Для выравнивания на виде фасада используется команда «Выровнять».
Вспомогательная плоскость на виде в плане
Невыровненные коньки крыш
Выровненные коньки крыш
Создание конической крыши
Если крыша содержит дуговую линию или окружность, определяющую уклон, то создается коническая крыша. При необходимости можно разделить дуги или окружности в сегментах указанным ниже образом.
Если число сегментов равно нулю (по умолчанию), то создается коническая крыша.
Создание крыши
Крышу можно добавить одним из следующих способов.
Рисование эскиза крыши по контуру
На палитре свойств можно отредактировать свойства крыши до построения эскиза.
Для задания линии в качестве определяющей или не определяющей уклон выберите линию и на палитре свойств установите или снимите флажок «Формирование уклона крыши». Значение этого свойства можно изменить позднее.
Если линия крыши задана как определяющая уклон, рядом с ней отображается значок .

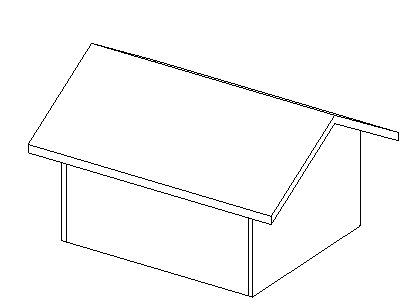

Готовая двускатная крыша со свесом
Создание эскиза крыши путем выдавливания
Опорная плоскость размещается в Revit в соответствии с заданным значением смещения. С помощью опорной плоскости можно управлять положением выдавленной крыши по отношению к уровню.
Эскиз профиля крыши, нарисованный с помощью инструмента построения сплайнов
Построение крыши выдавливанием завершено
Создание эскиза наклонного остекления
Схему разрезки стены можно разместить на стеновых панелях наклонного остекления. При нанесении схемы разрезки стен на панели наклонного остекления рекомендуется использовать клавишу Tab для выбора горизонтальных и вертикальных элементов.
Наклонное остекление содержит импосты и схему разрезки.
Добавление крыши к другой крыше
Это свойство определяет расстояние выше или ниже уровня, на котором выполняется срез крыши.
Создание конической крыши
Если крыша содержит дуговую линию или окружность, определяющую уклон, то создается коническая крыша. При необходимости можно разделить дуги или окружности в сегментах указанным ниже образом.
Если число сегментов равно нулю (по умолчанию), то создается коническая крыша.
Продукты Revit
Не удалось извлечь оглавление
Файл образца крыши Revit
Файл содержит примеры следующих форм крыши, а также образец здания с комбинацией типов кровли:
Загрузка файла образца

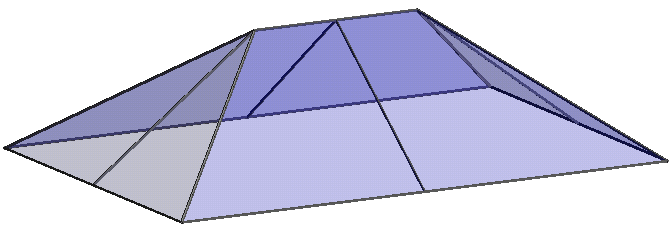

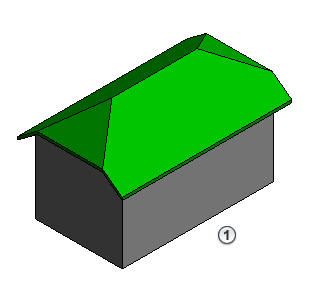

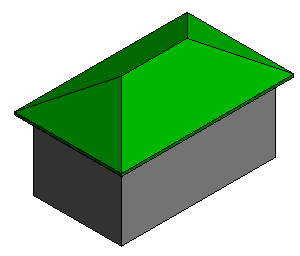

Шатровая крыша
Все кромки на эскизе определяют уклон.
| |

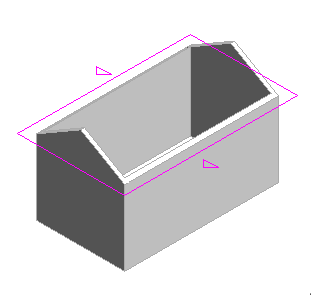

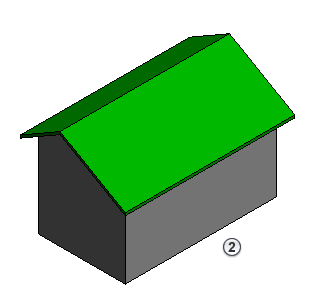

Двускатная крыша
2 кромки на эскизе определяют уклон. Стены присоединяются к крыше в соответствии с ее торцами.
| |

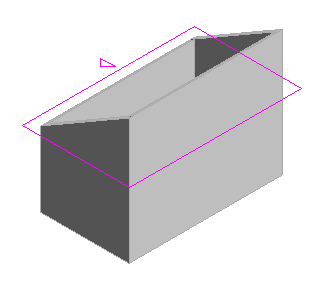

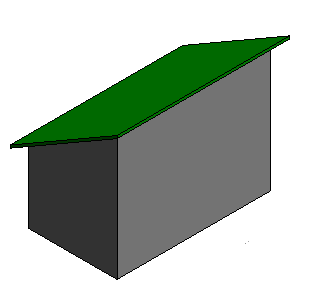

Односкатная крыша
1 кромка на эскизе определяет уклон. Все стены присоединяются к крыше.
| |

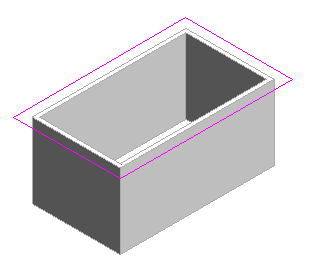

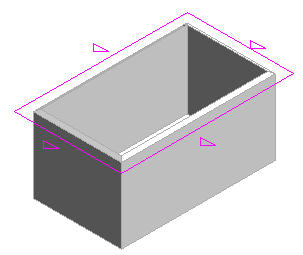

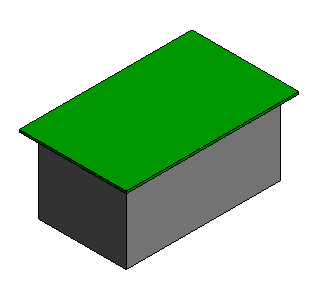

Плоская крыша
Ни одна кромка не определяет уклон. Крыши без определяющих уклон кромок можно изменить с помощью инструментов редактирования формы. Инструменты редактирования формы доступны при выборе элементов крыши в области рисования.
| |
Направление уклона

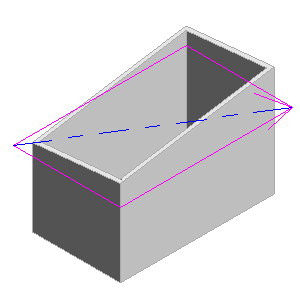

Для создания уклона крыши используйте стрелку направления уклона. Стрелка направления уклона не обязательно должна проходить по всей кромке крыши и может быть использована только на отдельной ее части. В этом примере стрелка направления уклона определяет уклон крыши из одного угла в другой.
| |
Крыша с отредактированной формой
Редактирование формы позволяет располагать точки и ребра независимо друг от друга. В этом примере точка добавлена в центр крыши, а затем перемещена ниже для создания пологой области крыши.
| |

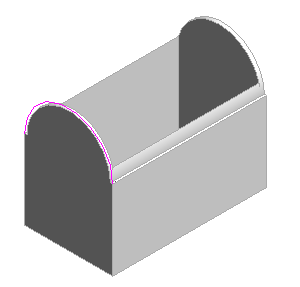

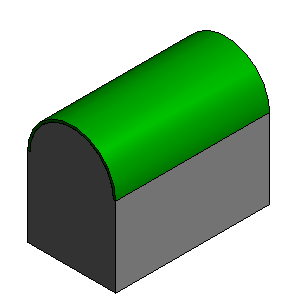

Цилиндрический свод
«Крыша выдавливанием» необходима для выдавливания на основе формы эскизного ребра. В этом примере в качестве эскизного ребра для создания цилиндрического свода используется дуга. Стены присоединяются к элементу крыши. Для редактирования эскиза крыши выберите ее и используйте инструмент «Редактировать контур» на контекстной вкладке.
| |
Изменения в эскизах крыши
Изменение свойств эскизных линий, используемых в элементах крыши, влияет на геометрию. Уклон каждой кромки крыши можно задать по отдельности. Используйте свойство «Смещение от базовой линии крыши» для создания «вальмовой крыши» или задайте альтернативные значения высоты свесов с каждой стороны крыши.
| |

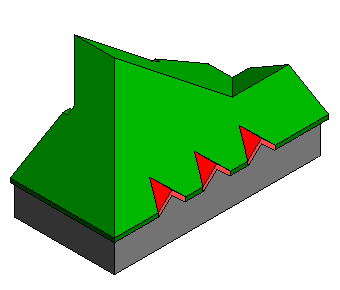

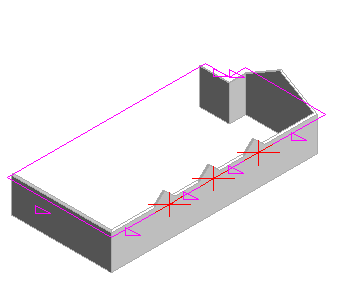

С помощью стрелок уклона, используемых на сегментах и образующих кромку крыши, можно создать слуховое окно вдоль кромки крыши.
| |
Комбинированная крыша
В модели-образце используется сочетание элементов крыши для создания общей крыши. Можно выбирать и редактировать каждый элемент по отдельности.
Построение кровель
Типы кровли
У нас есть три основных варианта, одним из которых мы уже пользовались – крышей по грани (по формообразующим). Основной вариант – это крыша по контуру, практически как перекрытия. И когда создается профиль и затем выдавливается – это крыша выдавливанием.
Выберем крышу по контуру, кликаем на нее. Если делаем в 3D, то Ревит спросит на каком уровне мы хотим ее разместить (в нашем случае на уровне кровли). Рисуем замкнутую форму и нажимаем на зеленую галочку (рис 79). На той грани, в свойствах у которой стоит галочка около «формирование уклона», формируется уклон. Таким образом легко можно контролировать уклон граней и задавать градус наклона каждой из них.
При работе часто крыша делается из сборных конструкций, т.к. не всегда получается описать форму крыши одним элементом. Второй вариант – крыша выдавливанием. Задаем плоскость, в которой будем строить эскиз крыши и указываем ее направление. Профиль может быть разных форм (рис 80).
Это основные варианты кровли, которые мы сейчас разместим на нашем здании.
Построение плоской кровли
Наше здание будет иметь плоскую кровлю над первым и вторым этажом, кровлю с уклонами над крыльцом и кровлю, построенную с помощью профиля над террасами.
Для начала немного поднимем наружные стены первого этажа, чтобы крыша была внутри (смещение сверху 1000 мм). У нас возникли сложности с присоединением стен (рис 81). Открываем план первого этажа и делаем следующее: отсоединяем стенку, а потом присоединяем обратно (рис 82).
рис 81
рис 82
Приступаем к созданию самой крыши: выбираем «Крыша-Крыша по контуру», заходим в «Изменение типа», берем типовую, копируем, переименовываем (например, _ЖБ-200_Ст-75_У-200_Ст-30_Кр-10). Наша крыша будет состоять из: железобетон-200 мм, уклон образующая стяжка-75 мм, утеплитель-200 мм, стяжка-30 мм, кровельное покрытие-10 мм. И добавляем все необходимые слои (рис 83). Нажимаем ОК и размещаем кровлю (выключаем уклон, т.к. крыша плоская, и включаем «продолжить до сердцевины стены»; находятся над диспетчером проекта), аккуратно выделяя необходимый объект. При завершении необходимо помнить, что нужно состыковать все линии между собой, чтобы у нас образовалась некая опалубка (нигде не должно быть щелей и пересечений). Завершили, вырезали перекрывающийся объем.
Получился следующий результат (рис 84).
рис 84
И повторяем данную операцию, только теперь на уровне кровли. Открыв план, можно нажать Enter и запустится последний использующийся инструмент.
Итак, у нас получилась плоская кровля с нужным нам пирогом (рис 85).
рис 85
Скатная кровля
Следующий шаг: делаем кровлю с уклоном, она у нас будет идти над крыльцом, на втором этаже. Крыша будет здесь (рис.1):
рис 1
Выбираем крыша-> крыша по контуру (рис.2) в левом верхнем углу экрана:
рис 2
Ставим галочку «Формирование уклона» на этаже 2 опять же в левом верхнем углу экрана. И пускай смещение от уровня вниз будет 1000 мм, т.к. этажи высокие (рис.3).
Теперь приступаем к постройке нашей кровли (рис.4)
Пускай крыша «выходит» вперёд на 2700 мм. Следующим шагом отключаем уклон у боковой грани сзади (в противном случае крыша получится некорректной, в чем можно убедиться самостоятельно). Уклон можно отключить с помощью опции «Редактировать проекцию», отключили уклон->применили(«зеленая галочка»). Далее выбираем конструкцию в свойствах: выберем из имеющихся, но можно точно так же и задать необходимую. Если видим в 3D, что угол наклона крыши великоват, то его можно поменять/задать для каждой грани по отдельности в свойствах. Если уклон совсем не нужен, то лучше убирать галочку «Формирование уклона», нежели чем ставить уклон: 0. Если уклон требуется одинаковый для всей крыши, то это можно сделать сразу в свойствах крыши, а не по отдельности. В итоге получилась следующая картина (рис.5):
Последняя крыша, которую осталось сделать – это крыша с помощью профиля. Соответственно как работает данная кровля? Выбираем крыша – крыша выдавливанием (рис.6):
Далее следует указать, как построить профиль, но мы не можем нарисовать линию где-то в объёме, то есть нам необходимо выбрать плоскость и опять же: для этого следует находиться либо в 3D-виде, либо на разрезе/фасаде. Говорим «Выбрать плоскость» и нажимаем «ОК». Теперь наводимся на ту плоскость, в которой будем рисовать нашу крышу. Примера ради выберем данную плоскость (рис.7):
Далее в сплывающем окне указываем, к какому уроню ее отнести, нажимаем «ОК» и строим наш профиль. Соответственно удобнее это делать на плоских видах, если не ошибаюсь, то это восточный фасад. На данном фасаде кровля строится в виде одиночной линии: от края и с небольшим свесом (рис.8):
Далее завершаем и меняем тип в свойствах. Если видим, что кровля не попала и хотим поднять, то перемещаем от точки к другой точке. Также можно длину настроить ровно и положение. В 3D смотрим: кровля получилась у нас длинной: проще всего сказать «Ревиту», что нужно по этой стенке (выделяем необходимую стену) выровнять эту грань. Теперь кровля изменила свою длину. Можно сделать её ещё немножко подлиннее: пускай будет 4700 мм (рис.9):
И опять немножко перенесём (рис.10):
При желании можно скопировать, предварительно отключив режимы «Орто» и «Несколько» в левом верхнем углу экрана. Проверяем, если нужно: корректируем. Завершаем операцию и в свойствах смотрим: крыша отнеслась ко 2 этажу – всё в порядке. Таким образом, мы сейчас с вами сделали кровлю и можем дальше продвигаться к следующим элементам нашего с вами здания.
Теперь общая 3D-модель здания выглядит так (рис.11):
