Как сделать лифт своими руками

Принципы работы различных лифтовых систем

Лифтовые подъёмники подразделяются на следующие основные виды:

1) Электрический (электромеханический).
2) Гидравлический.
3) Пневматический (аэролифт).

Как сделать кухонный лифт

Направляющие лифта своими руками

Для движения лифта требуется некое силовое устройство, наиболее удобным и практичным питанием которого будет электричество. Поэтому электродвигатели входят в состав привода, независимо от его вида. Однако электрическими принято называть лифты наиболее распространенной, тросовой системы, вероятно, потому, что у них усилие двигателя непосредственно передаётся тросам, перемещающим кабину.

1. Электрический лифт, которым мы пользуемся в многоэтажных домах, работает по принципу противовеса: кабина закреплена на тросах, на других концах которых закреплён груз-противовес. Приводной механизм, расположенный в верхней части лифта (машинное отделение), получив электрический сигнал от кнопок панели, через шкив-колесо приводит систему в движении. Благодаря противовесу инерция кабины сводится к минимуму, что обеспечивает плавность движения и позволяет обойтись электродвигателем значительно меньшей мощности.

2. Гидравлический лифт работает по принципу домкрата. Электродвигатель создаёт давление жидкости в системе, гидроцилиндр толкает кабину вверх. На спуске электричество не потребляется. Этот вид лифтов не имеет противовесов и отличается бесшумностью. Но из-за высокого давления в гидравлической системе требует квалифицированного обслуживания и мощной силовой установки.

3. Кабина пневматического лифта работает как поршень. Для движения лифта вверх в аэрошахте над кабиной мощными вентиляторами создаётся разрежение воздуха. В результате повышенное давление под кабиной толкает её вверх. Для спуска давление сверху и снизу кабины выравнивается, и она плавно опускается вниз.

Пневматический лифт своими руками

Теперь зададим себе вопрос: как сделать лифт своими руками в доме, посильно ли это для рук и для кошелька?

Для пневматического лифта необходимы комплектующие, которые практически невозможно сделать своими руками. Если покупать готовые или заказывать их изготовление, теряется сама идея изготовления лифта своими руками. Да и окончательная стоимость округлится до такой цифры, что приобретение и монтаж готового аэролифта обойдется дешевле.

Гидравлический лифт своими руками

Теперь – гидравлика. Увы, не менее сложно и дорого. Потребуется высокопроизводительная гидравлическая насосная станция, а стоит она недешево. Ну, а главное – гидроцилиндр. Даже для поднятия кабины лифта на один этаж требуется значительное выдвижение штоков. Подобные блоки имеются у автомобилей-самосвалов но, даже решив установить такой гидроцилиндр, мы столкнёмся с другой проблемой — опускание кабины. Гидроцилиндры автомобильного типа складываются под весом тяжёлой грузовой платформы самосвала. Веса кабины лифта тут будет недостаточно. Комбинирование из различных других готовых механизмов будет не менее сложно и дорого.

Решение вопроса, как самому сделать лифт очевидно: делать лифт электромеханический.

Как сделать электромеханический лифт своими руками

Общие параметры лифта

В нашем случае конструкция лифта, сделанного своими руками, это подвижная рама из квадратной трубы 60×40, которая движется между двух швеллеров – направляющих. По углам рамы попарно установлены 8 колёс, при этом оси одной пары (один угол рамы) расположены перпендикулярно друг к другу. Одно колесо упирается в стенку швеллера, другое – в полку. Такая конструкция обеспечивает свободное перемещение рамы лифта вверх-вниз, при этом надёжно фиксируя ее от фронтального и бокового смещения (Рис. 1).

К нижней части рамы привариваем грузовую платформу. Для обеспечения жёсткости конструкции платформу и раму связываем косоурами. При устройстве лифта потребуется применять сварочный аппарат, здесь рассказано как варить электросваркой подробно.

Расположение косоуров сверху или снизу диктуют конкретные условия помещения, поскольку каждый вариант имеет как плюсы, так и минусы. Косоуры расположенные над площадкой могут усложнить монтаж стенок кабины. Расположение косоуров снизу потребует удлинения подвижной рамы. В этом случае придётся делать приямок, иначе кабина лифта не будет доезжать до пола.

Как сделать кухонный лифт

Схема направляющих электромеханического лифта своими руками

Монтаж направляющих

Швеллер для направляющих берём не меньше №10. Длина его зависит от требуемой высоты подъёма. Как показала практика, даже швеллер №12 при длине 7,5 метров имеет высокую гибкость, «играет» под собственным весом. Поэтому в процессе монтажа многократно контролируем вертикальность, проверяя ее в разных местах.

Швеллер крепим к стене через каждые 600 мм в двух точках. Для этого заранее привариваем к швеллеру крепёжные пластины, края которых выступают с двух сторон полки.

Чем крепить пластины к стене, зависит от её материала. В кирпич или бетон – анкеры по бетону 200×16, в газобетон – пластиковые анкеры для газобетона 10×120 и шурупы саморезы, в дерево шурупы-саморезы с шестигранной головкой, диаметром 4-5 мм (гвозди не применяем!).

Как сделать кухонный лифт

Швеллеры — направляющие для электромеханического лифта с приваренными планками

Для монтажа второй направляющей ставим между швеллерами подвижную раму лифта в собранном виде (с колёсами), и постепенно поднимая её вверх, выставляем и крепим второй швеллер «по месту». Таким способом достигается максимально точная геометрия конструкции. Допуски будут минимальны, а значит, движение лифта – устойчивое, без раскачивания.

Подъёмный механизм

Решая вопрос как сделать лифт своими руками, особое внимание нужно уделить выбору силовой установки. Подойдет электрический тельфер с асинхронным двигателем и червячным редуктором. Такой механизм недорогой, надёжный и к тому же малошумящий.

Как сделать кухонный лифт

В зависимости от места установки, поместить тельфер можно либо сверху, прикрепив к несущей металлической балке, либо снизу, в подвале или приямке, пропустив трос через закреплённый сверху ролик.

Наш домашний лифт рассчитан на одного человека, поэтому применять противовес нецелесообразно. Он лишь усложнит конструкцию и займёт дополнительное место.

Безопасность

Обязательно периодически осматриваем детали лифта. Особое внимание уделяем тросу, проверяя:

наличие смазки;
равномерность укладки на барабан;
отсутствие перегибов и разрыва нитей плетения;
исправность узлов крепления троса на барабане и раме лифта.

Как сделать кухонный лифт

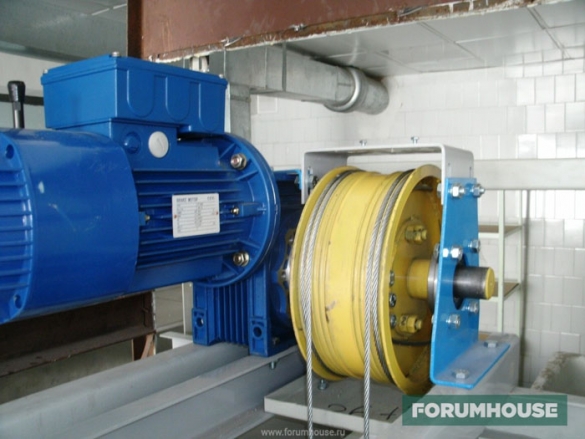

Двигатель электромеханического лифта с лебёдкой

Нелишним будет сделать простую, но эффективную страховочную систему на случай обрыва основного троса. Для этого просто возьмем пару храповиков от инерционных ремней безопасности легкового автомобиля и установим между ними барабан со страховочным тросом. Сборка и крепление такого механизма не вызовет особых сложностей, а надежность его вполне достаточна, чтобы удержать значительный вес лифта с пассажиром.

В управляющем блоке для лифта, сделанного своими руками, предпочтительно применить кнопки без фиксации. По принципу: «нажал – едет, отпустил – не едет». И обязательно предусмотреть аварийную кнопку отключения эл. питания в случае «залипания» управляющей кнопки.

Кроме того, обязательно обеспечьте надежное заземление электрооборудования лифта.

Мы не упомянули об отделке кабины лифта. Это может быть либо окраска металлических деталей (по ссылке рассказано о том, как правильно красить металл) лифта, либо зашивка листовыми материалами, типа ОСП с последующей облицовкой. Думается, решив конструктивную часть вопроса как сделать лифт своими руками, работы по отделке не составят для вас особого труда.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Источник

Лифт в доме – теория, сложности, цена вопроса. Дискуссии на FORUMHOUSE

Лифт в коттедже – это не роскошь, а средство передвижения, когда хозяева часто перемещаются между этажами или опускаются за продуктами в погреб. Ну, а если в доме есть пожилые или больные люди, то поставить лифт в дом – просто необходимость. По отзывам специалистов, профессиональная установка домашнего заводского подъемника может составлять сотни тысяч рублей (в зависимости от модели и «наворотов»). Но, как свидетельствует опыт участников FORUMHOUSE, подъемную установку можно соорудить и самому, причем срок службы некоторых моделей уже составляет более десяти лет. Вся загвоздка – как сделать его эксплуатацию максимально безопасной. Что для этого потребуется, и какие варианты выбирают форумчане – рассказываем в нашем обзоре.

Из данного материала вы узнаете:

Как сделать кухонный лифт

Виды лифтов для частного дома

По своей конструкции лифты для загородного дома можно грубо разделить на три большие группы: электрические, гидравлические и пневматические – так называемые, аэролифты. Вкратце рассмотрим особенности каждого варианта.

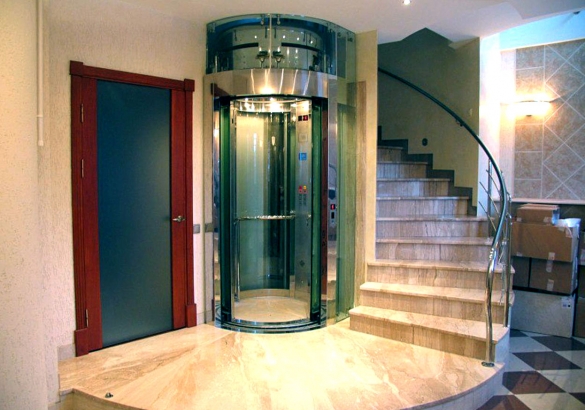

Электрический лифт в частном доме

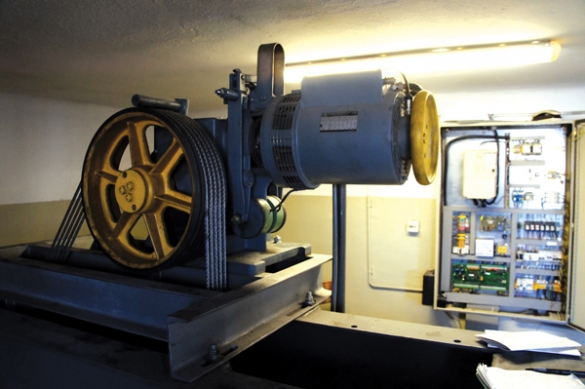

Основа электрического лифта (речь идет о полноценном пассажирском промышленном подъемнике) – это силовой агрегат, который посредством редуктора приводит в движение тяговые тросы. На тросах крепится кабина, она передвигается по направляющим рельсам. Такова схема в самом общем виде: о системе ловителей, противовесах, приямке и других важных компонентах речь пойдет ниже. Электрический лифт способен достигать скорости в 1,4 м/с, это вдвое выше, чем на «гидравлике».

Как сделать кухонный лифт

Силовой агрегат можно установить как в специальном машинном отделении, так и наверху лифтовой шахты. В последнем случае вся тяговая работа выпадает на долю электролебедки — вместе с двигателем она монтируется на «чердаке» шахты, на специальных балках. Подобная конструкция потребует дополнительного усиления как несущих балок, так и верхней перевязки.

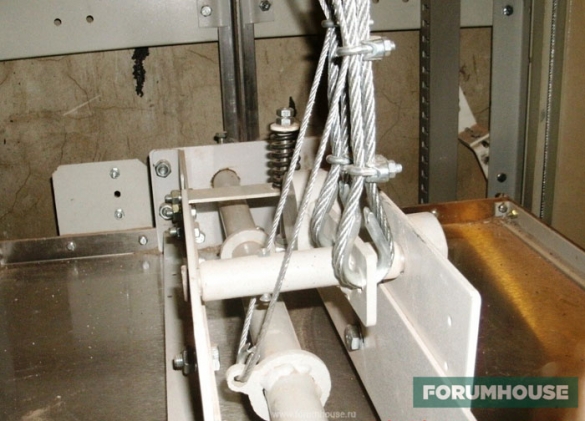

Основной недостатко электролифтов их шумность — лебедка будет слегка греметь, как ни крути. К тому же, она потребует дополнительных устройств для обеспечения безопасности в случае обрыва троса (крайне редко) или выключения электроэнергии. А вот скорость подъемника и его цена окажутся более привлекательны по сравнению с гидравликой.

Как сделать кухонный лифт

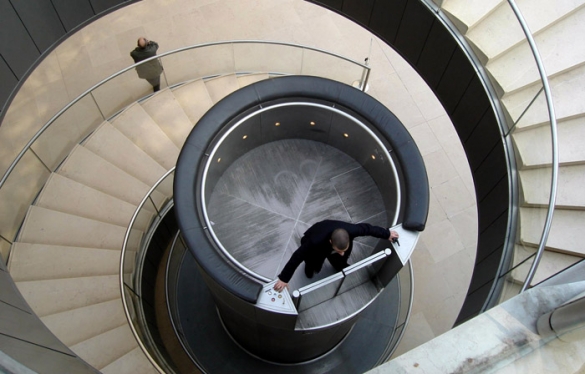

Гидравлический лифт в частный дом

В гидравлическом лифте система состоит из емкости с маслом и гидронасоса, нагнетающего давление. Кабину в такой конструкции поднимает поршень. В отличие от электромеханического, «гидравлика» менее прихотлива в монтаже: силовой агрегат можно разместить даже на значительном удалении от лифтовой шахты. Обычно его все же следует устанавливать внизу, под лифтом: выдвижной шток плавно опускает и поднимает кабину на нужную высоту.

Пневматический лифт для частного дома

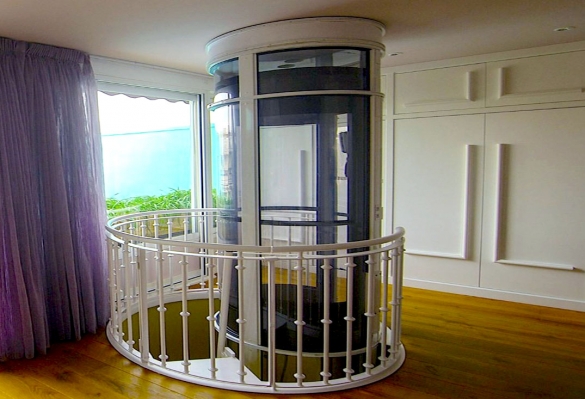

Наиболее современная модель — это пневматические вакуумные лифты, не имеющие ни шкива с тросами, ни гидравлического цилиндра. Они представляют собой герметичную капсулу из поликарбоната. Движение кабины в ней происходит за счет разницы давления: когда насос откачивает из верхней секции воздух, кабина поднимается. Зачем специальный клапан впускает воздух «обратно», и кабина едет вниз. Как утверждают разработчики, аэролифт не требует ни особой лифтовой шахты, ни направляющих, ни ловителей — но полностью безопасен. Если во время движения вдруг отключится электричество, или произойдет разгерметизация, устройство просто медленно опустится вниз, по мере того, как будет падать давление в камере нагнетания.

Как сделать кухонный лифт

Судя по отзывам пользователей FORUMHOUSE, остальные варианты ненамного доступнее. Как считает участник портала с ником Unogroup, установить индивидуальный промышленный электролифт на 2 остановки с грузоподъемность 300 кг обойдется хозяину не менее чем в 400-500 тысяч рублей хоть в Москве, хоть в отделанном регионе. В сопоставимую сумму выльется создание гидравлического подъемника с двухметровой лифтовой шахтой внизу. А вот лифт на три остановки – это уже потянет на полтора миллиона, прогнозирует Unogroup.

Как сделать кухонный лифт

Как показывает наш форум, наибольший интерес у дачных самодельщиков вызывает именно электромеханический лифт: его проще всего сделать из подручных материалов. Но и «гидравлические» примеры тоже имеются.

Как установить лифт в доме: техника безопасности

На портале развернулась жаркая дискуссия о том, допустима ли в принципе самостоятельная установка лифта в доме, или все же не стоит это делать. Аргументы противников понятны: пассажирский подъемник — это слишком сложное устройство, чтобы рисковать «самодельщиной», и делать лифт в дом своими руками. Лучше предпочесть ему промышленную сборку и специализированные предприятия по установке. Лифт своими руками в доме — плохая идея, так считает пользователь Maksimov.

Как сделать кухонный лифт

Даже если установить лифт в доме, сделав все, как полагается, то конструкцию нужно регулярно проверять, ремонтировать, продолжает Maksimov. А в собственном доме всегда найдутся более необходимые дела. Он добавяет, что если профессионал осознает опасности такой самоделки, то члены семьи и гости этого не могут знать по определению. Так что всем желающим лучше купить коттеджный вариант пассажирского лифта – и регулярно приглашать специалистов для техобслуживания.

Для нужд собственной стройки Maksimov сделал подъемник с крюком мощностью в одну человеческую силу, с высотой подъема 7 м.

Пользователь Vodopad, также имеющий многолетний опыт установки и эксплуатации лифтов, добавляет важную деталь. В сочетании «пассажирский лифт» ключевое слово — именно «пассажирский». То есть полностью соответствующий требованиям для перемещения людей. А большинство самодельных агрегатов — по сути своей, чисто грузовые машины, предназначенные для перемещения предметов. Либо же, в редких случаях, строителей, которые «и так работают в опасных условиях». А дом, по мнению форумчанина, это место, где должно быть полностью безопасно. Даже простенький домашний лифт для перевозки продуктов предусматривает множество механических и электрических блокировок. Они защищают от проникновения в шахту, от открытия двери, от включения движения, если не закрыта дверь, и т.д. Что уж говорить о пассажирском подъемнике. Здесь несоблюдение элементарных правил безопасности может привести к несчастному случаю.

Как сделать кухонный лифт

Особенности использования подъемных устройств прописаны сразу в нескольких документах, напоминает Vodopad. Прежде всего, это «Правила устройства и безопасной эксплуатации лифтов» (ПБ-10-558-03). Также существуют госстандарты для лифтового оборудования: ГОСТ Р 53770-2010 (ИСО 4190-1:1999), ГОСТ Р 56421-2015.

Каждое правило в этих документах, поэтически замечает пользователь, «писано людской кровью». Нештатных или аварийных ситуаций бывает множество, и каждую из них нереально предусмотреть заранее. Рука или нога пассажира может случайно попасть в щель между стенкой шахты и кабиной — это чревато травмой. Саму кабину может заклинить между этажами, и жди потом, дожидайся, пока вытащат. Отдельная история: дети. Играя, они способны проникнуть, куда угодно — залезть внутрь шахты во время движения устройства или сунуть палец в какой-нибудь механический агрегат.

Если владельцу уж очень хочется иметь в доме лифт, но не хватает средств на «фирму», то есть еще один вариант – можно за копейки купить и после небольшой переделки – поставить «б/ушный», но профессионально сделанный. Это будет проще, чем смонтировать новый из разного рода несочетающихся частей.

Как сделать кухонный лифт

На самом деле — не потребуется удлинение последней остановки, высота шахты от ее уровня будет 260-270 мм вместе с машинным помещением. Изменение кабины — только в высоту, за счет удлинения стояков кабины. Переделка купе кабины, дверей шахты — но это не составит особого труда. Все остальное «железо» можно оставить практически без изменений. Приямок практически не требуется, достаточно 100-150 мм, уровень пола нужно будет поднять на одну ступеньку. Мы имеем настоящий лифт, сертифицированный, с основными узлами и элементами заводского изготовления.

Запустить такое устройство на законных основаниях не получится, подчеркивает пользователь. Но, по крайней мере, душа хозяина будет спокойна.

Как сделать кухонный лифт

Во сколько может обойтись установка «домашнего» лифта

Судя по комментариям некоторых пользователей FORUMHOUSE, не так уж и много.
Перед тем, как сооружать собственный подъемник, форумчанин Todaeto, как сам утверждает, перерыл не только русскоязычный, но и зарубежный интернет. Целью был поиск максимально бюджетного варианта, пригодного для подъема как людей, так и грузов. В итоге несложная конструкция обошлась ему в 20 тысяч рублей. По оценке Todaeto, еще около 30 тысяч ему понадобится для монтажа страховки от падения. Это будет дублирующий трос и самоблокирующийся шкив от ISC, предполагает он.

Еще меньше денег потратил пользователь Виктар.

Как сделать кухонный лифт

Если человек слышит слово «лифт», то у него сразу возникает ассоциация с закрытой кабинкой, которая ездит вверх-вниз. Если слышит слово «подъемник», то ассоциаций может возникнуть множество — от автомобильного до строительного. Я сваял строительный подъемник, который сейчас использую в качестве лифта. Ходит он у меня внутри дома с чердака до подвала. Высота подъема от уровня подвала до чердака — около 8 метров. Денег на постройку потратил примерно 8 тысяч рублей (электролебедка + профилированная труба 60*40 для направляющих).

Установка более сложной (и, будем честны, безопасной) конструкции, потребует увеличения затрат. Но при всех тонкостях размер вложений едва ли превысит 100 тысяч рублей, сходятся во мнении участники портала. Это в разы дешевле, чем «покупной» фирменный лифт. А какие подъемные механизмы сделали в доме наши пользователи – во второй части статьи.

Читайте на FORUMHOUSE, как выбрать строительный подъемник и электромеханический подъемник в погреб. Посмотрите видеоисторию о строительстве компактного нестандартного дома с лифтом.

Источник

Домашний подъёмник: удобное приспособление на все случаи жизни

Как сделать кухонный лифт

Изначально кухонные лифты представляли собой многоярусные подъёмные устройства, помогающие официантам и горничным крупных отелей обслуживать гостей во время трапез. Они приобрели широкую популярность при Томасе Джефферсоне.

Позже кухонные лифты стали намного меньше в размерах и стали использоваться в частных домовладениях. Они перемещались вверх и вниз внутри специальных шахт при помощи системы канатов и шкивов. В 20-х годах подъёмные механизмы кухонных лифтов стали оснащать электродвигателями.

Кухонные лифты могут доставлять еду в столовую, спускать бельё в прачечную и в принципе перемещать любые предметы с этажа на этаж. Как правило, шахта подъёмника находится внутри шкафа с одной или двумя распашными дверцами, оформленного в том же стиле, что и вся обстановка помещения.

Как сделать кухонный лифт

Кухонные лифты были спасением для хозяек в те времена, когда холодильники ещё не были изобретены. Скоропортящиеся продукты хранились в подвале, и женщинам приходилось спускаться и подниматься по крутым лестницам, неся тяжёлые корзины, по нескольку раз в день. Конечно, лифт избавлял их от этих хлопот. Для удержания на месте подъёмника с ручным механизмом можно использовать настенный крюк, на который набрасывается канатная петля.

Как сделать кухонный лифт

Кухонный лифт вполне справится с доставкой чемоданов к гостевым комнатам из вестибюля внизу.

Как сделать кухонный лифт

Этот подвал является конечной точкой движения кухонного лифта. Встроенные амортизаторы в основании подъёмника гарантируют мягкую посадку.

Как сделать кухонный лифт

Не все кухонные лифты выглядят как антикварные шкафы 19 века. Например, этот изящный образец оснащён алюминиевыми полками и гладкими дверцами цвета электрик.

Как сделать кухонный лифт

Счастливые обитатели этого дома на дереве наслаждаются всеми преимуществами своего не совсем кухонного подъёмника, экономя время на пробежках вниз и вверх по лестнице с печеньем и другими необходимыми вещами.

Как сделать кухонный лифт

Прежде чем решиться на установку кухонного лифта в доме, необходимо убедиться, что это позволено местными строительными нормами. Во время пожара огонь с молниеносной скоростью распространяется по вертикальным конструкциям, поэтому все части подъёмника должны быть изготовлены из трудновоспламеняющихся материалов.
