Источник

Как сделать лафет для пушки

Как я писала в предыдущем выпуске, на чердаке изрядно похолодало и нужда (в тепле) согнала меня вниз, к печке. Поскольку сидеть, сложа руки, мне сложновато, тем более зная, что на чердаке стоит Ваппен, решила я заняться изготовлением пушечных лафетов.

Часть эта довольно мобильная и снести необходимые для изготовления лафетов материалы и инструменты вниз намного легче, чем сносить вниз весь корабль.
Сборка лафетов висела надо мной уже довольно давно, и я совершенно не представляла себе как же я буду их делать… Как, из чего, какими инструментами,…?

Было несколько вариантов – нарезать (напилить) заготовки из цельного куска дерева (для этого нужна пила, которой у меня нет), сделать из фанеры (подходящей я, как ни старалась, не нашла – вся фанера была слишком толстой), найти где-нибудь пластину дерева из которой и нарезать заготовки (для этого сгодится и моя маленькая пила). Поиски таковой пластины увенчались, конечно, успехом, но не полным – все, что мне удалось найти – это пластина бальзы. Бальза – это невероятно легкое (почти невесомое) и очень мягкое дерево. Ну, решила я, есть в этом свои плюсы – для резки дерева пила не нужна, достаточно очень острого ножа.

Вот те лафеты, которые шли в наборе. Лафеты трех разных размеров, пушки тоже – большие, средние и маленькие.

Для начала расчитала размеры лафетов и сделала чертеж (размеры, по ходу работы, немного откорректировала).

Базировалась на этих двух чертежах:

Потом расчертила дерево и нарезала заготовок.

Бальза – дерево очень светлое и тут мне опять пришла на помощь морилка. Она не только покрасит дерево, но и пропитает его, сделав его не таким хрупким. Пропитывала два раза.

На некоторых заготовках остались следы от карандаша (горизонтальные полосы), при морении эти полосы очень хорошо выделились, что стало похоже на имитацию досок. Воспользовалась этой оказией и прочертила эти полосы на всех заготовках.

После того, как морилка высохла, я покрыла заготовки с внутренней стороны клеем. Во-первых, это – внутренняя сторона, которая будет практически не видна, во-вторых – клей после высыхания становится абсолютно прозрачным и не блестит (видно на фото ниже – уже практически высохший клей и только что нанесенный), ну а в-третьих – основной функцией этого слоя клея является, опять же, уплотнение и укрепление дерева.

По идее, спереди нужна еще одна дощечка для опоры пушки. Но я решила ее не делать – ее и видно-то не будет.

Далее по плану – подушка подъемного клина, на который будет установлен сам клин.

Подушка – дело нехитрое – всего лишь кусочек планочки.

Сам же клин не столь тривиален. Он должен иметь и ручку, и, собственно, клин.

Тааак. Теперь – колеса!
Для них я купила палочку диаметром 5мм (это – для больших и средних лафетов, для маленьких использовала палочку диаметром 4мм). Уже не бальзу, круглые палочки из нормального, крепкого дерева (ореха), в магазине, как ни странно, имелись.

Источник

master_klass

Мастер-класс

каждый из нас – Мастер

Модель галеона: лафеты (моя технология)

Купить в Киеве пушечки в комплекте с лафетами нужного типоразмера можно, но дороговато, неспортивно а часто и затруднительно (даже в Киеве). Мне встречались два типа: литые и фанерные. Учитывая геометрию изделия, отливать лафет существенно сложнее, чем пушку. Да и как потом красить олово под дерево? Лучшие наборы для сборки модели парусника от недешевых производителей предлагают вырезанные из фанеры сборные лафеты. Точный лазерный рез имитирует сборную из брусков конструкцию. Однако, если у нас под рукой нет станка для точной лазерной резки, то можно утомиться вытачивать с пол-сотни одинаковых деталей лобзиком и надфелем. Проще воссоздать оригинальный технологический процесс изготовления больших лафетов.

Итак, будем нарезать бруски. В маштабе галеона «Сан Джовани Батиста» (серия «Великие парусники» от Диагностини) нужны бруски 2*2. Да это же спички! Единственная проблема – плохое качество спичек. Все же их колют как дрова, а не нарезают на точных станках. Это создаст нам немного трудностей.
Итак: по оригиналу делаем комплект шаблонов. А потом по ним нарезаем тщательно отобранные спички.

Далее первое, что напрашивается, начать ложить брус на основание как кирпич на фундамент. Но так, особенно с «брусом» не совсем идеальной формы, трудно получить ровную стенку. Поэтому склеиваем отдельно стенки, положив их на досточку. А потом, с помощью прямоугольного бруска (угольника) приклеиваем к основанию под прямым углом.

Клей: в магазинах для моделирования встречаются специальные клея. Приписка «для моделирования» заставит вас раскошелиться долларов на 20 минимум. С другой стороны простой канцелярский клей ПВА слишком долго сохнет (хоть многие его и используют). Кроме того – он не водостойкий. Я использую быстросохнущий, водостойкий ПВА под названием «Момент-Столяр» (1.5 доллара). Для использования удобно переливать его небольшими порциями в шприц, т.к. тюбик не выдерживает многократных сгибов. Если не нашли такого – зайдите на хозяйственный рынок за водостойким ПВА для столярных работ.

Колеса: Нарезаем из круглой заготовки. Вполне подойдут палочки от мороженного (обычно встречаются в фруктовом льду). Можно заранее покрасить обод. Например смесью ПВА и гуаши. В качестве оси – медная проволока или зубочистка.

Для сверления есть бор-машинки, но вручную легше просверлить перпендикулярно в обоих плоскостях. Опять же можно купить цанговый зажим для сверел все в тех же специализированных магазинах. Мне в рыбацком попался более дешевый вариант сверла с ручкой (видимо, для того, чтобы сверлить грузила). Просверлить основание (линейку) в торец насквозь не составило особого труда. Впрочем, это необязательно – достаточно 3-4 мм., чтобы держалась полуось.

Далее – окончательная подрезка, подгонка надфелями, морилка, лак.

Модификации лафетов: боковушки из бытовых спичек получаются не очень прочными. Можно укрепить их. Отрезками дубового шпона. Или же сразу после склеивания боковушки укрепить слоем шпона. Волокна, естественно, должны идти перпендикулярно спичкам.

Еще приятнее работать с каминными спичками (примерно 3*3 мм). Кроме того, последние позволяют обойтись без фигурного нарезания линеек. Перемычки делаем из палочек для размешивания кофе. Чем высверливать потом – лучше прорезать канавку в нижнем бруске заранее.

В зависимости от масштаба и размещения пушек на корабле, добавляем детали: запирающие латунные скобы, передний щиток, клин для прицеливания и т.д.

Источник

История о том, как я делал подарок. Пост 2. Лафет. Часть 1/2

Привет всем пикабушникам. Сегодня я расскажу, как делал лафет для пушки, о которой рассказывал в предыдущем посте. http://pikabu.ru/story/istoriya_o_tom_kak_ya_delal_podarok_3.

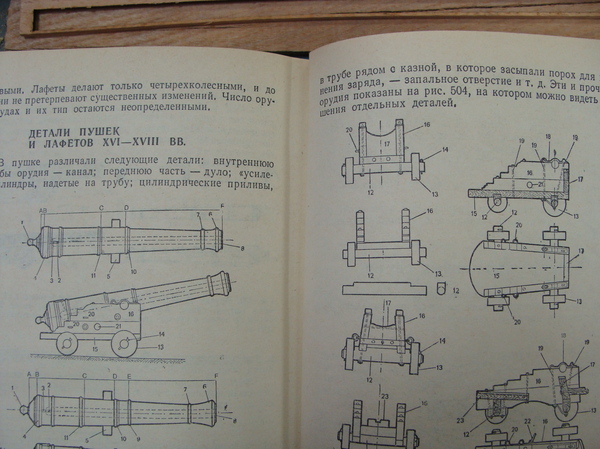

Начал на этот раз я с того, что нашел подходящий чертеж лафета.

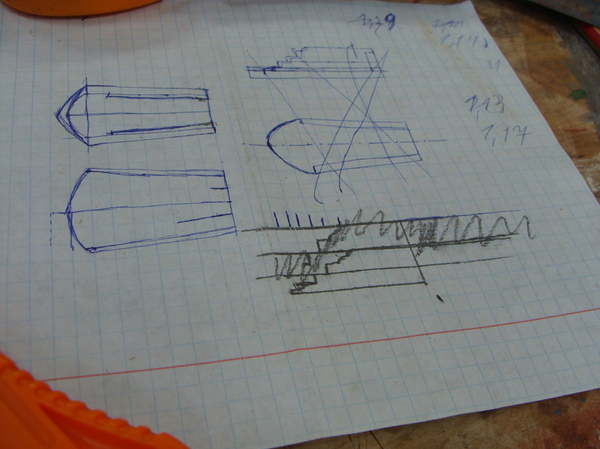

Затем я его перевел в другой масштаб, и сделал набросок с поправкой на толщину материалов.

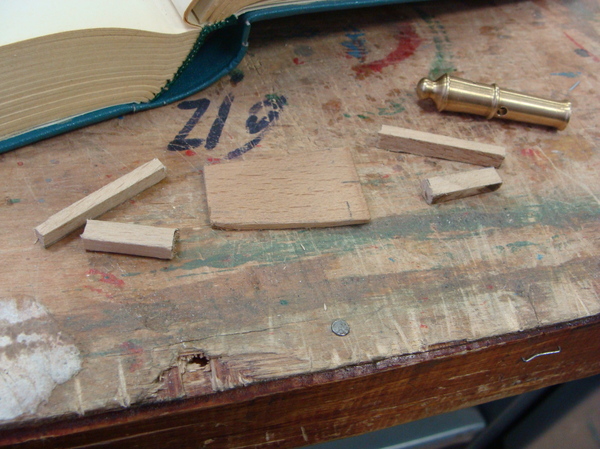

Дальше вырезал боковые стенки и основание, а также сделал в стволе отверстие для цапфы.

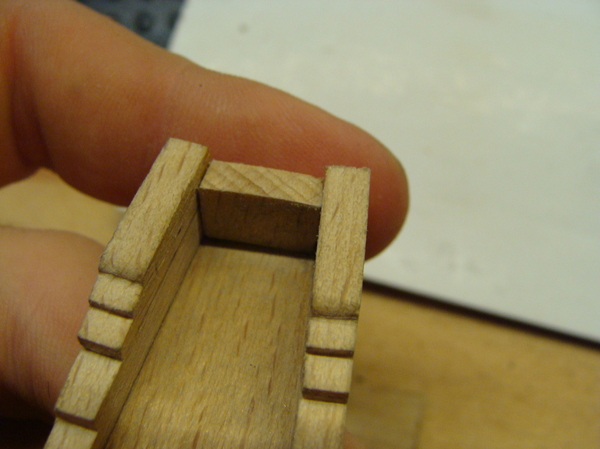

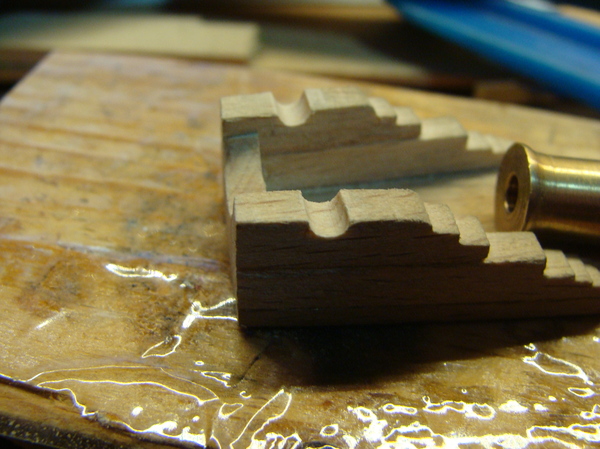

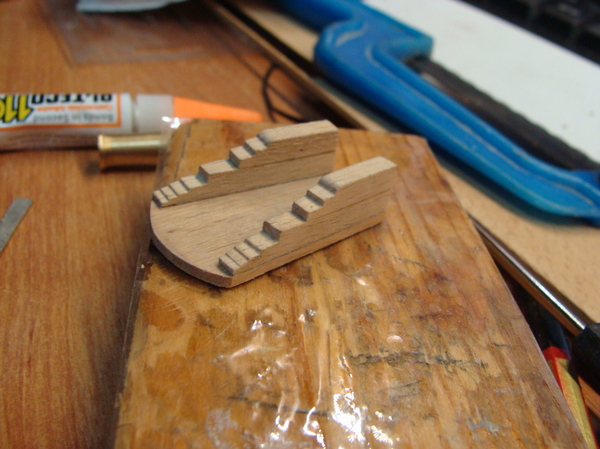

Дальше я склеил боковые стенки и начал вырезать ступеньки (не знаю как это называется правильно).

Выточил на токарном станке из бронзы цапфы, одним прутком, и из латуни колеса. Цапфу запрессовал, без всякого клея, она и так туго шла.

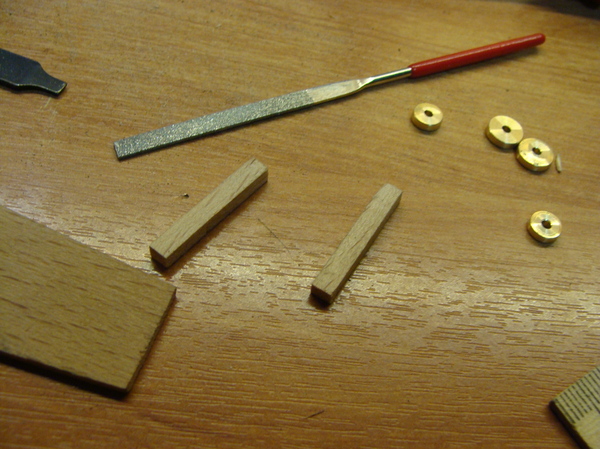

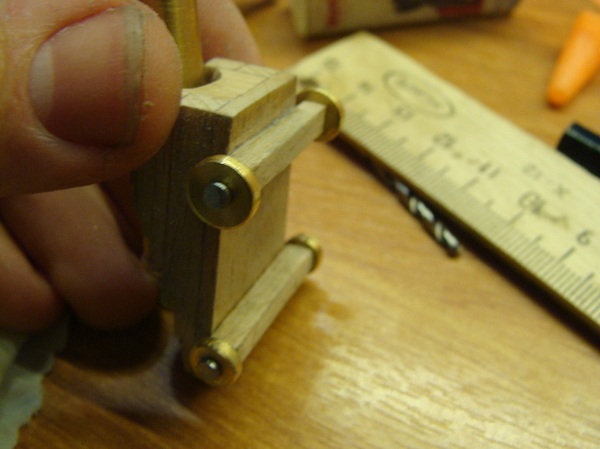

Дальше я занялся осью колес.

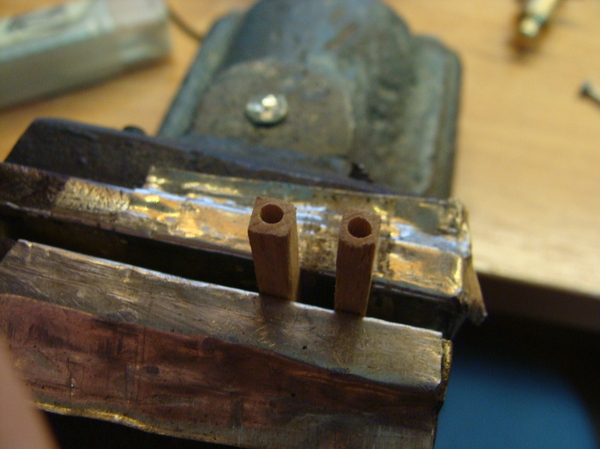

Просверлил отверстия в брусьях для стальной оси.

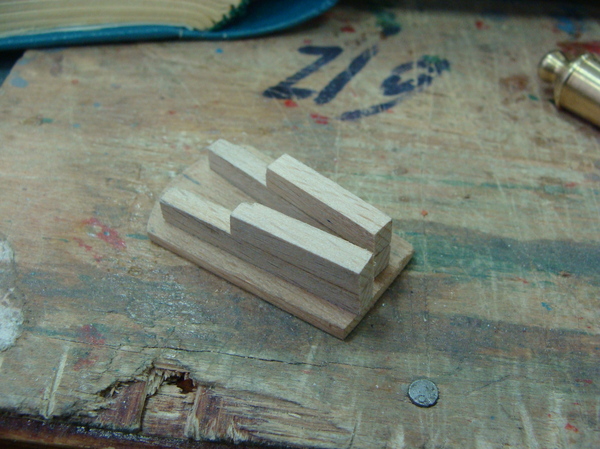

На этом я пока отложил изготовление осей колес, приклеил боковые стенки к основанию и обработал их.

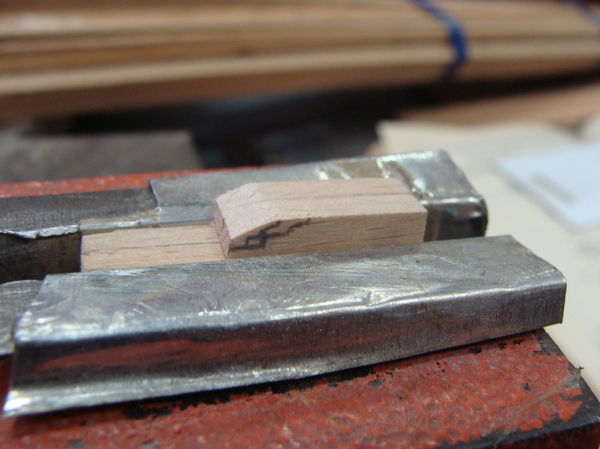

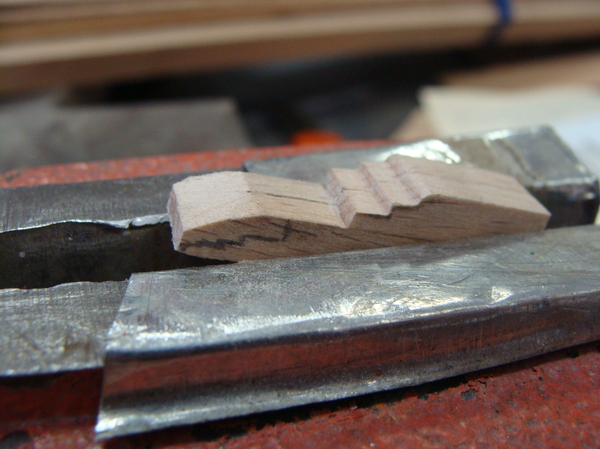

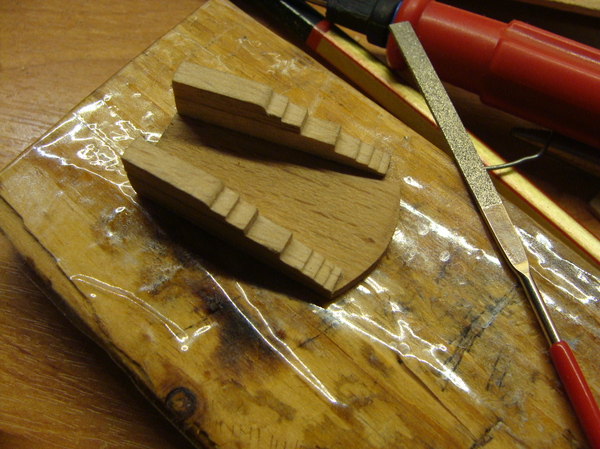

Теперь занялся вырезанием и обтачиванием подушки лафета. В начале подогнал ее к боковым стенкам.

Потом подогнал к основанию.

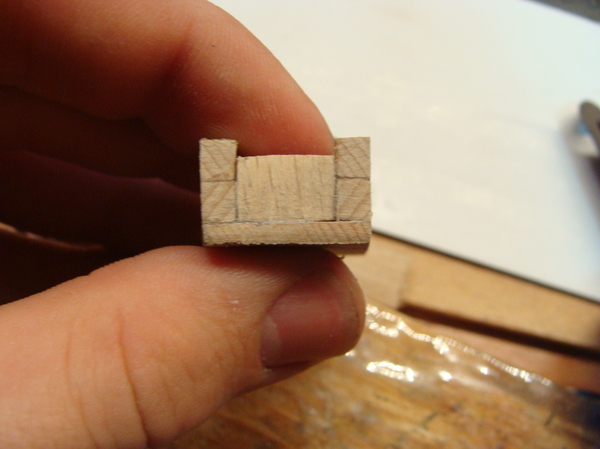

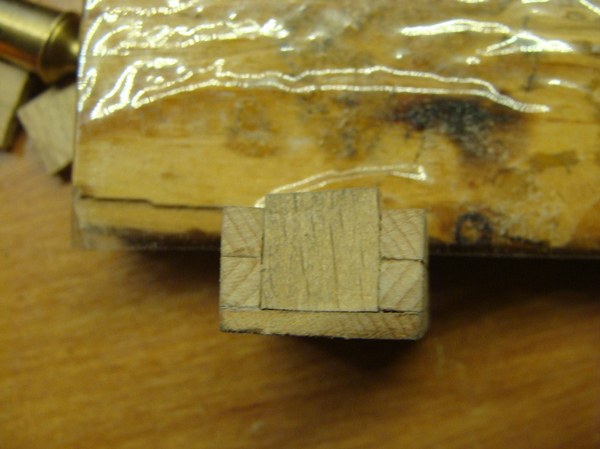

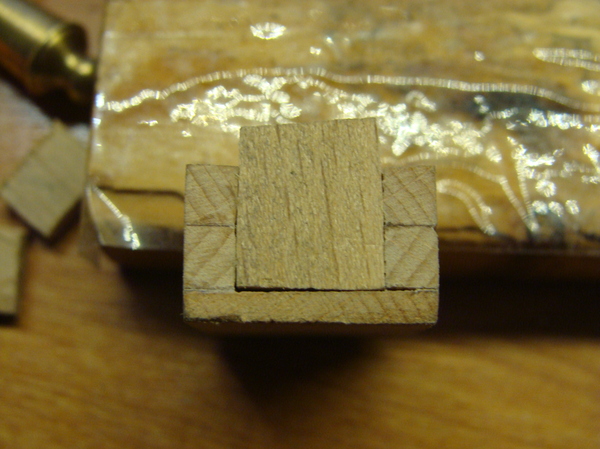

Затем подогнал ее по высоте и приклеил.

Вклеилась она кривовато и пришлось ее по разному обтачивать, чтобы она приняла аккуратную форму.

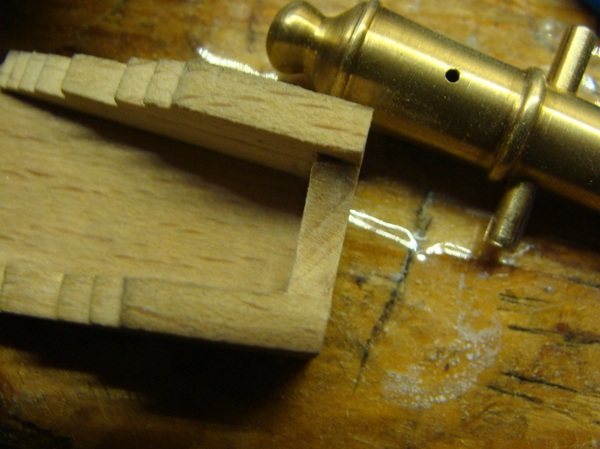

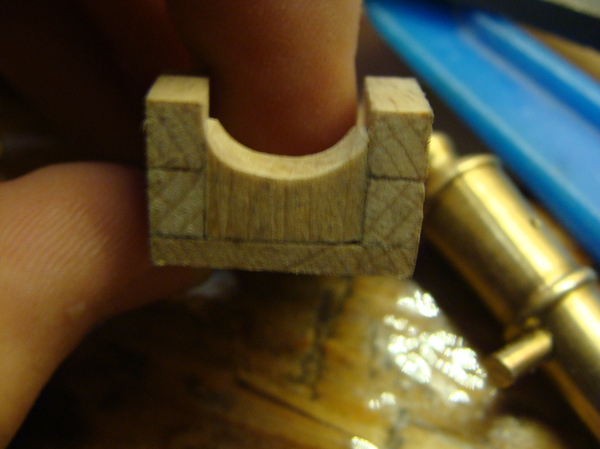

Дальше сделал ложбинку для ствола.

Теперь пришло время сделать пропилы под цапфы.

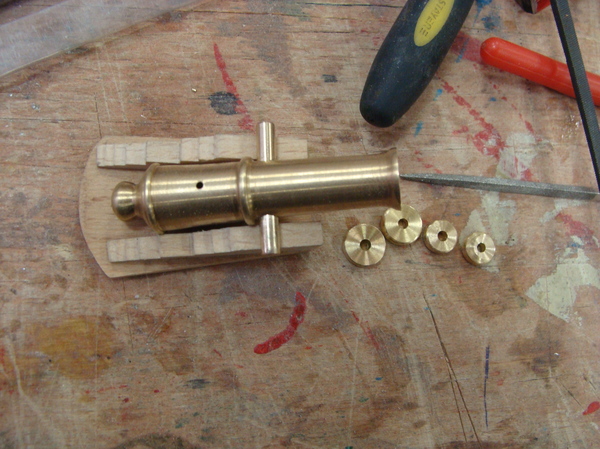

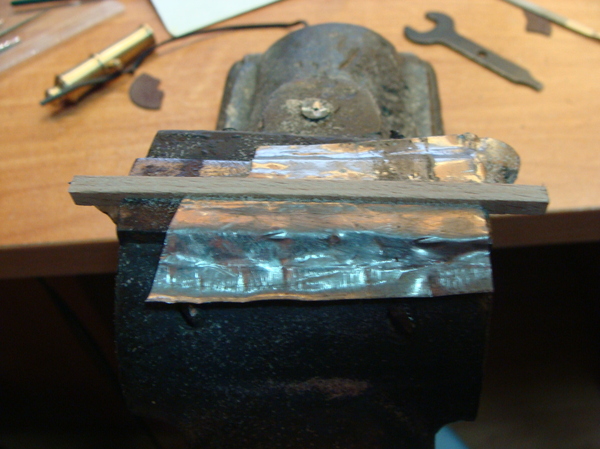

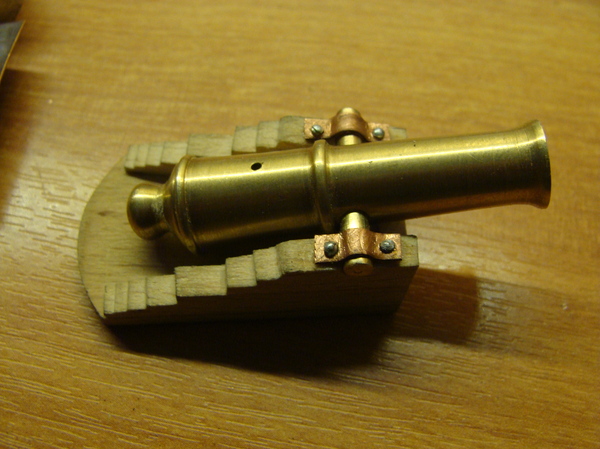

2-мя кусочками меди я прижал цапфы к ложбинкам, собственно как и на чертеже.

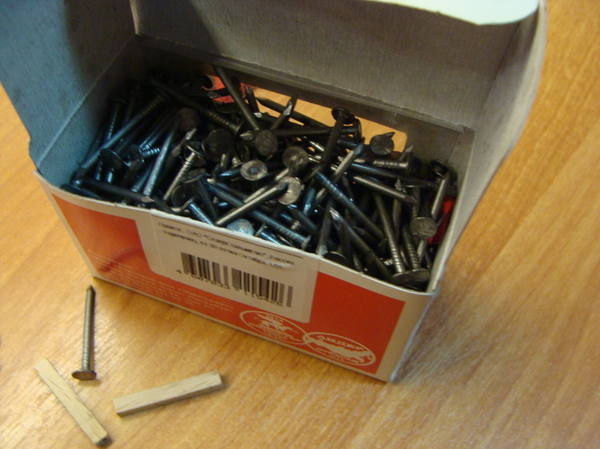

Теперь пришло время доделать оси. Гвозди я взял, как заготовку для осей.

Момент обточки шляпки гвоздя до нужного диаметра я пропустил, но готовый результат сфотографировал.

теперь можно заняться имитацией клепок.

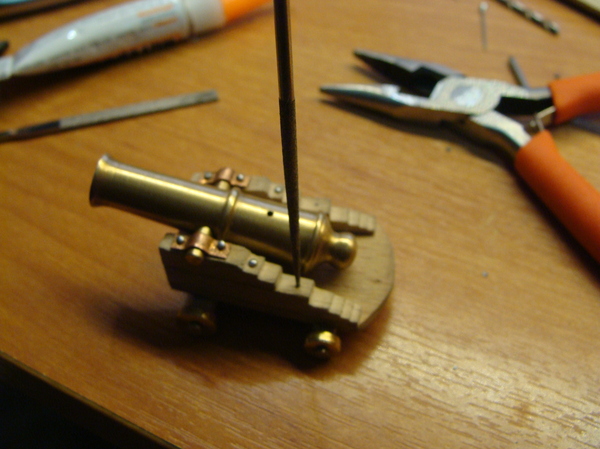

Ни дрели, ни сверла на 0,5 мм у меня нет, так что делал все круглым надфиль.

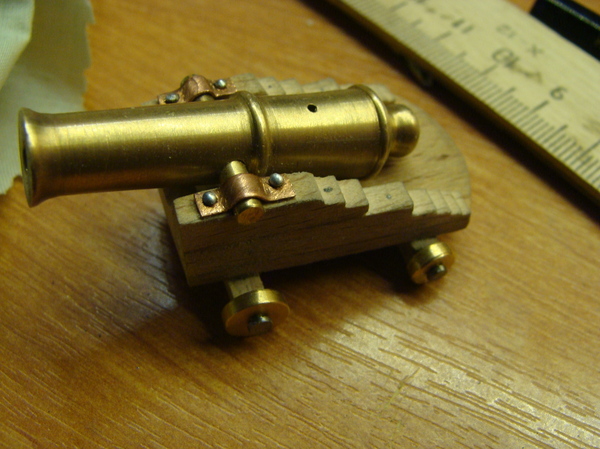

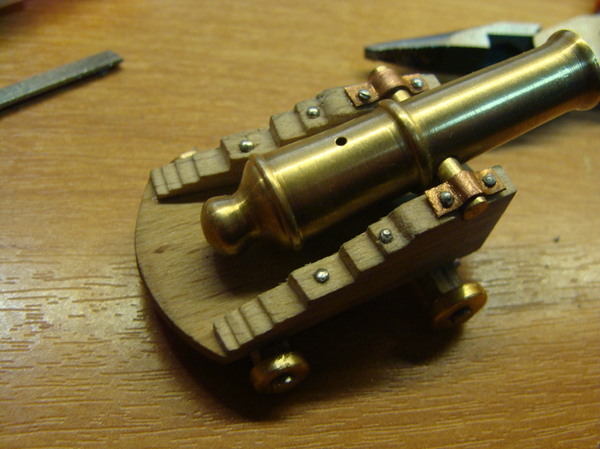

Вот, все почти готово.

Мне не хватает количества картинок, которое можно вставить, так что ссылка на 2-ую часть будет в комментариях.
