Как сделать лампочку на кнопке
Mitsubishi Lancer 135 арабских скакунов › Бортжурнал › Замена ламп подсветки кнопок на готовые светодидоные (LED) автолампы (возможно уникальные 😉 Часть 1. Подсветка кнопок корректора и регулятора
Когда в течение последнего года последовательно перегорели все лампочки в конках:
аварийка
регулятор яркости
корректора фар
ПТФ передняя ПТФ задняя
2 лампы попогрейки
Задумался о их замене.
Первое, что пришло в голову это пойти и купить такие же лампы накаливания
вот такие. обошлась мне рублей в 10.
Ну купил я, разобрал, поставил, через месяц перегорела.
Начал разбираться почему.
Оказывается, что специально автоламп таких нет, а это часто коммутаторные лампы из радиоэлектроники, которые жутко не любят вибрации…(((.
Начал искать готовые светодиодные лампы в потсветку кнопок и не нашёл.
В приборку нашёл, а в кнопки нет.
1. Ничего паять в патроне или в кнопках не пришлось, а просто вставил лампу и забыл на пару лет.
2.Светить должна туда куда я захочу (должна иметь направленный свет и при необходимости в патроне поворачиваться)
3.Быть максимально долгвечной
4.А если захочится сменить свет, просто достал одну лампу свтавил другую и всё, а не сутки с паяльником одно выпаивать, другое впаивать… Хочу просто надежно, и способность к быстрой замене.
Начались поиски самых дешевых вариантов сделать светодиодные.

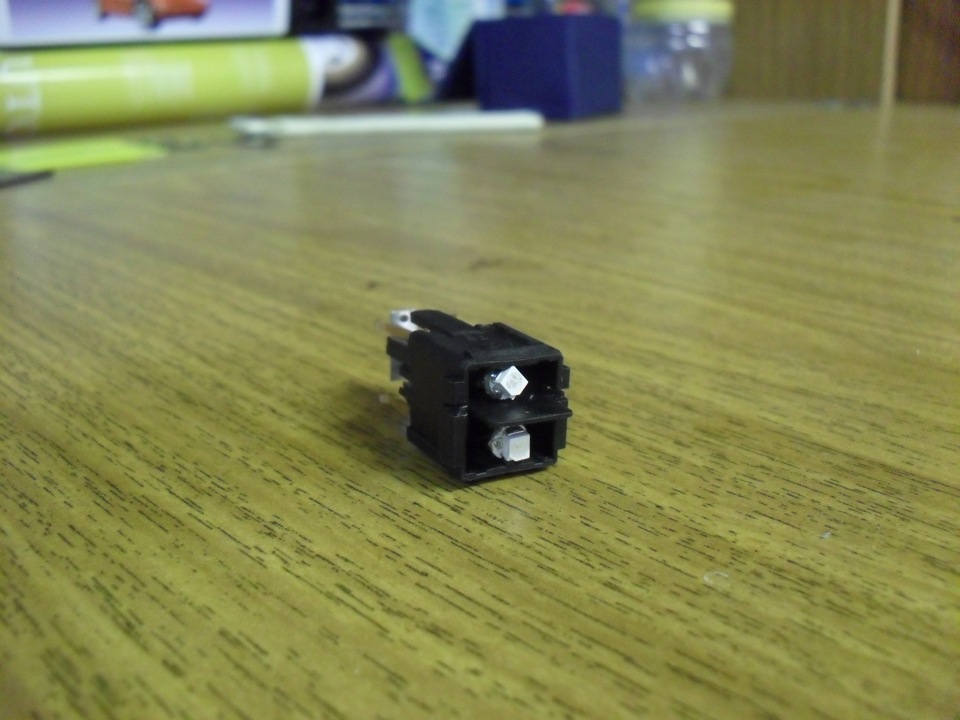

Первая мысль, что надо взять светодиод обычный с линзой, его заматировать и вставить.
Примерна вот такая картина получится
А после того как заменил лампы в отопители (описание здесь)
Решил их и засунуть в подсветку кнопок, но нифига не получилось… они слишком большие
(у меня ушел месяц, чтобы сделать по-настоящему качественную лампу, за которую я бы поручился! но об этом ниже) Месяц!)
Чтобы пост не превращать в сочинение в нескольких томах, я просто скажу как я делать не стал!
Мне понадобился месяц на пробы по созданию макетов, минимизации размеров, уничтожить вероятность плохих контактов или возможности КЗ, и вроде у меня получилось…

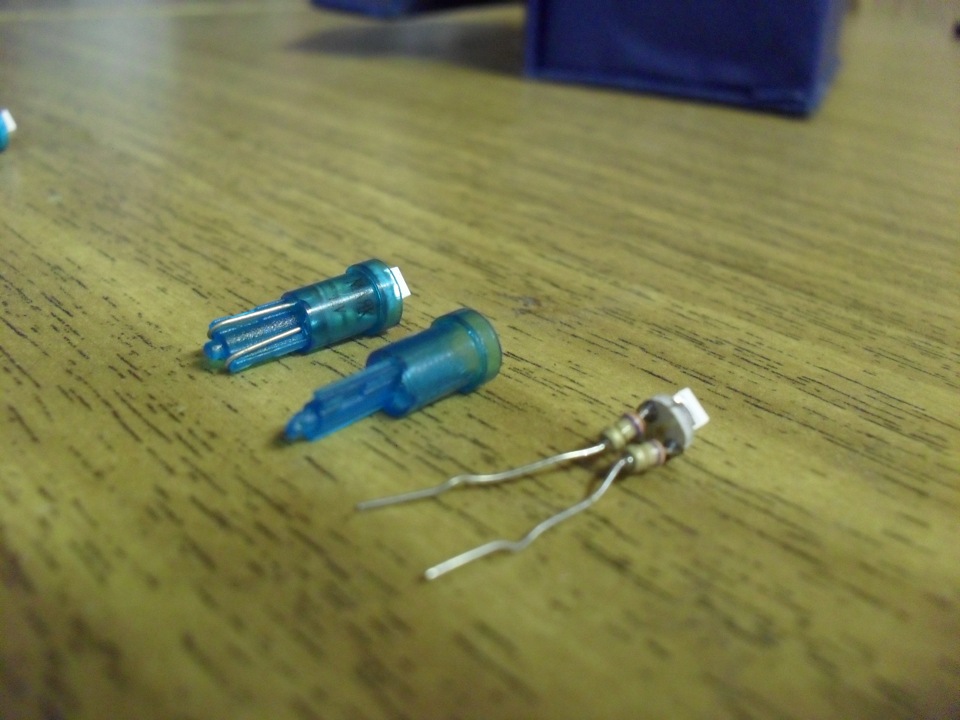

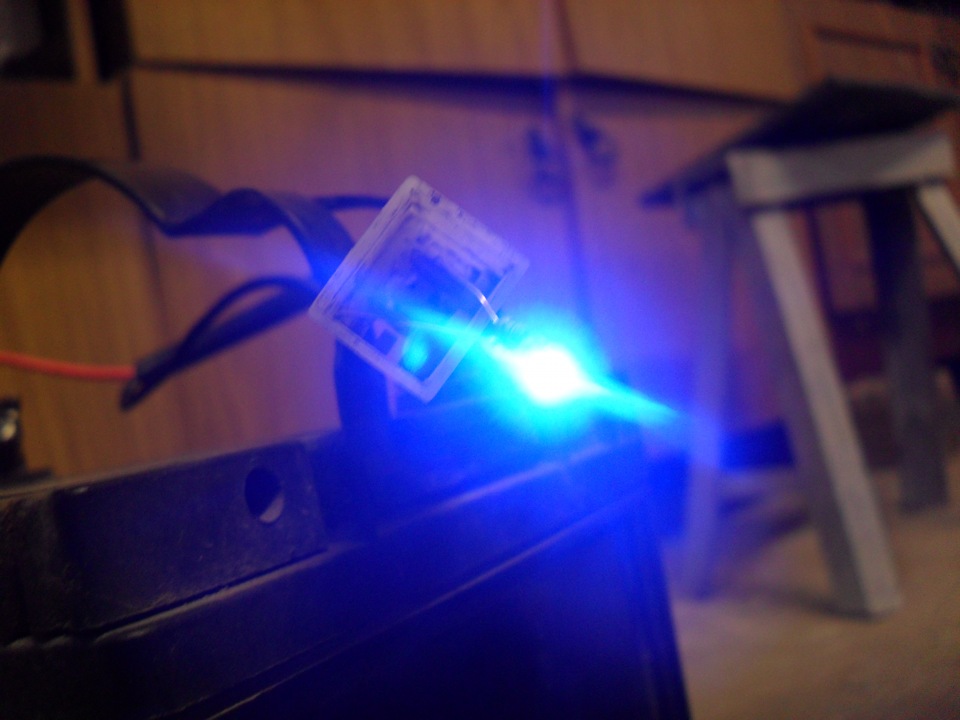

Использовать в качестве готовых светодиодных ламп буду вот такие (подробное описание, характеристики и сравнение ЗДЕСЬ).
Их яркости при моем освещении отопителя достаточно.
Но тем кто хочет ярче, или в подсветке приборки или отопителя используется лента, то предлагаю познакомиться вот с такими лампами (описание ЗДЕСЬ)
Теперь и процедура замены.
Достаем перчаточный ящик, просто потянув прямо и чуть вверх на себя.
Теперь подлезая руком со внутреннес стороны блока слегка выдавливаем его
Повернув отверткой лампу на четверть оборота извлеките ее.

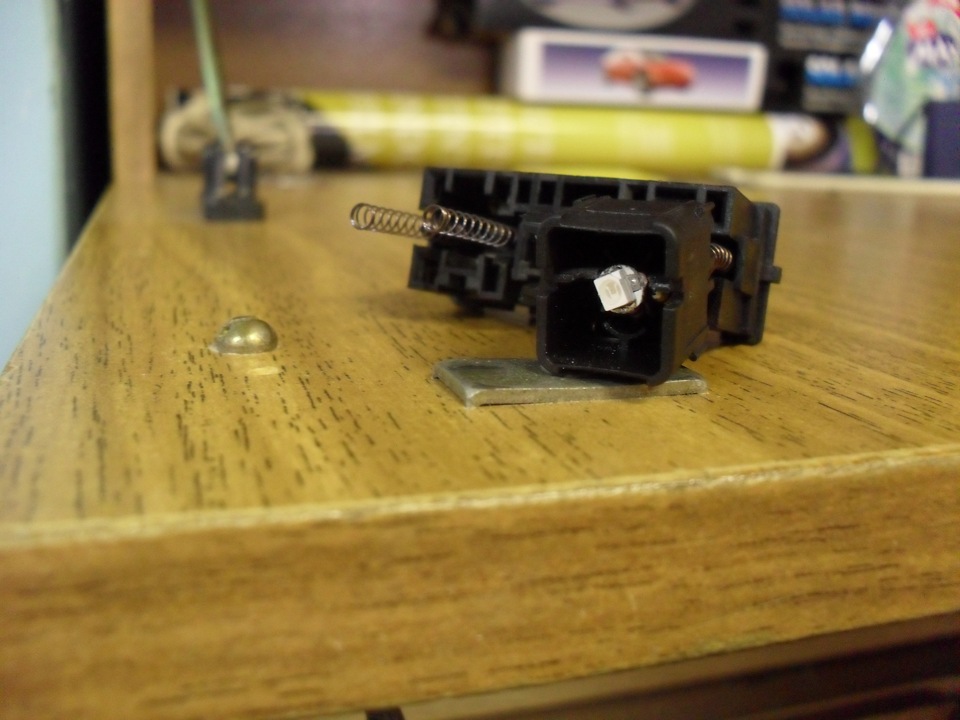

Будет такая картина
Патрон лампы из корректора фар может Вас удивит.
Вот он.

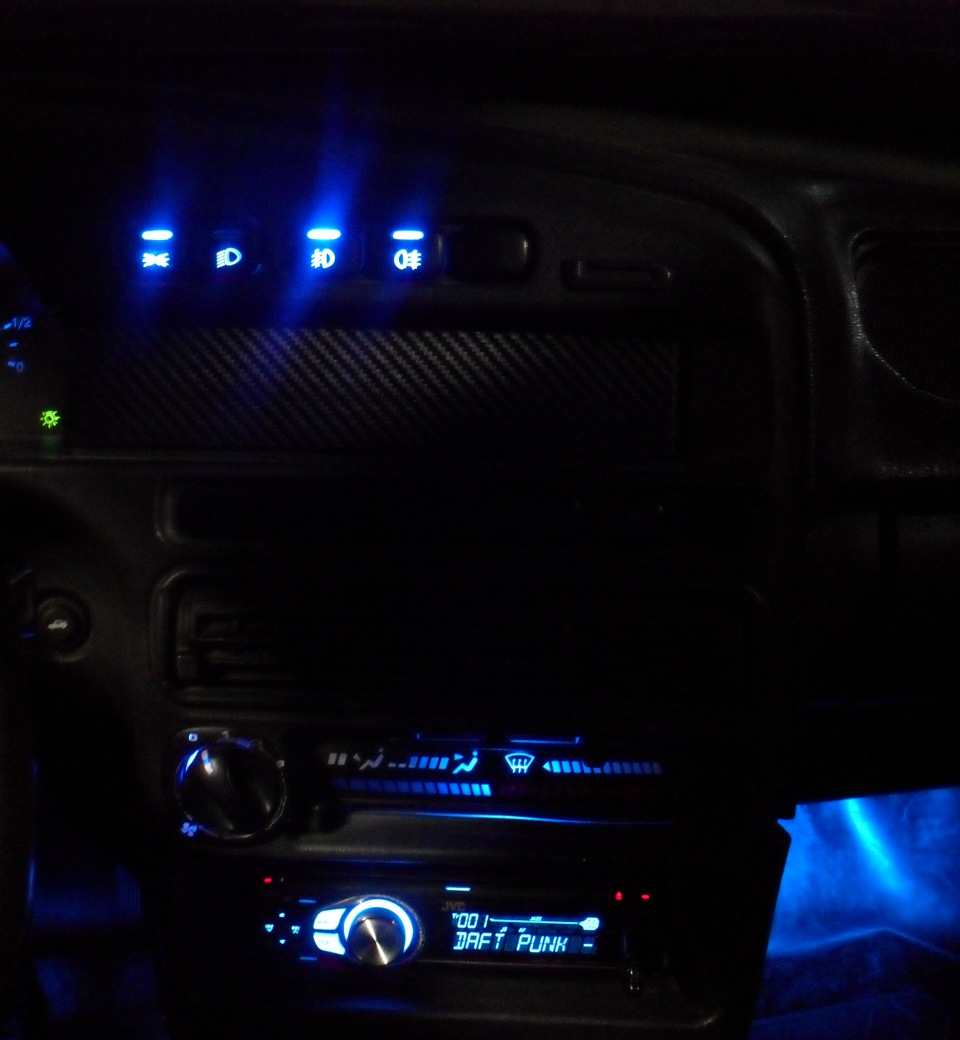

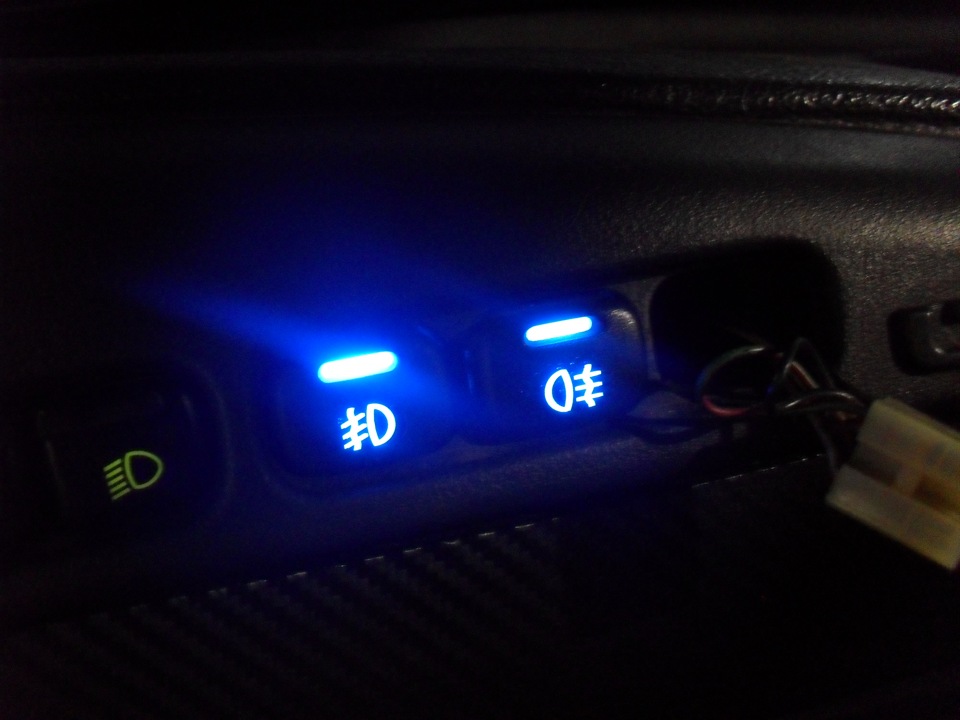

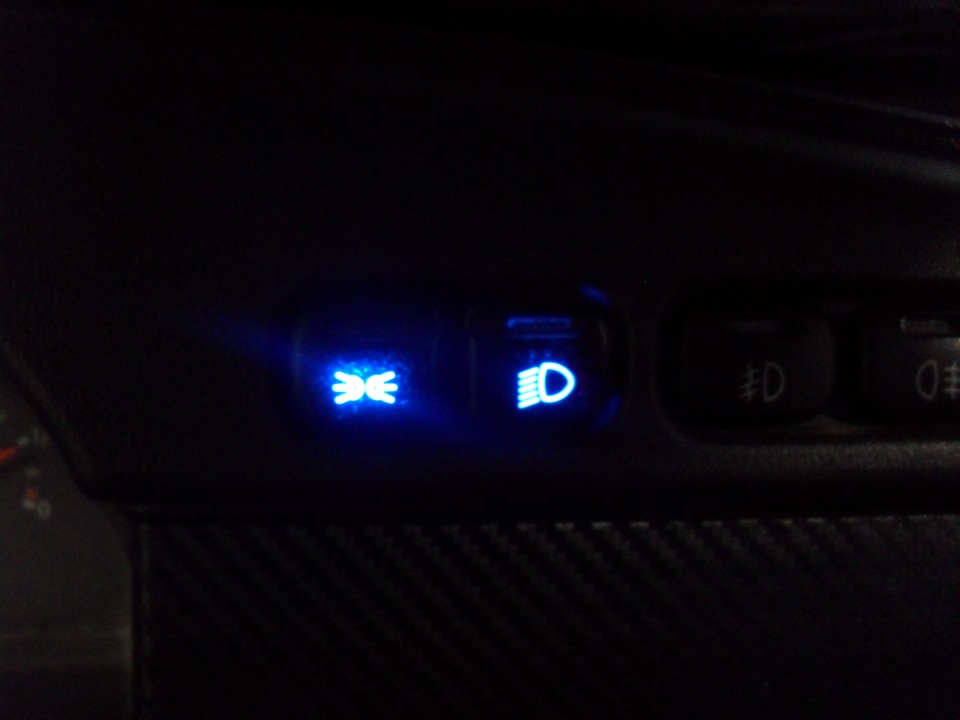

Посмотреть как в итоге светят эти лампы у меня в подсветки кнопок и сравнить со штатными лампами накаливания можно ЗДЕСЬ
А сравнительные фотографии таких ламп со светодиодами 3528 и 5050 можно посмотреть в конце ЭТОЙ статьи
Подключение кнопки к ардуино
Подключение датчика кнопки к ардуино требует определенных знаний и навыков. В этой статье мы поговорим о том, что такое тактовая кнопка, что такое дребезг кнопки, как правильно подключать кнопку с подтягивающим и стягивающим резистором, как можно управлять с помощью кнопки светодиодами и другими устройствами.
Кнопка ардуино
Кнопка (или кнопочный переключатель) – самый простой и доступный из всех видов датчиков. Нажав на нее, вы подаете контроллеру сигнал, который затем приводит к каким-то действиям: включаются светодиоды, издаются звуки, запускаются моторы. В своей жизни мы часто встречаемся с разными выключателями и хорошо знакомы с этим устройством.
Тактовые кнопки и кнопки-переключатели
Как обычно, начинаем раздел с простых вещей, интересных только начинающим. Если вы владеете азами и хотите узнать о различных вариантах подключения кнопки к ардуино – можете пропустить этот параграф.
Что такое кнопка? По сути, это достаточно простое устройство, замыкающее и размыкающее электрическую сеть. Выполнять это замыкание/размыкание можно в разных режимах, при этому фиксировать или не фиксировать свое положение. Соответственно, все кнопки можно поделить на две большие группы:
Вариантов различных кнопок великое множество, это действительно один из самых распространенных видов электронных компонентов.
Кнопки ардуино для простых проектов
В наших проектах мы будем работать с очень простыми тактовыми кнопками с 4 ножками, которые идут практически в любом наборе ардуино. Кнопка представляет собой переключатель с двумя парами контактов. Контакты в одной паре соединены между собой, поэтому больше одного выключателя в схеме реализовать не удастся, но вы можете одновременно управлять двумя параллельными сегментами, это бывает полезно.
В зависимости от ситуации, вы можете создавать как схемы с нормально замкнутыми, так и с нормально разомкнутыми контактами – для этого нужно будет только соответствующим образом выполнить соединение в схеме.
Для удобства работы в комплекте с тактовой кнопкой обычно идет пластмассовый колпачок какого-то цвета, он достаточно очевидно надевается на кнопку и придает проекту менее хакерский вид.
Подключение кнопки Ардуино
Включение и выключение светодиода с помощью кнопки
Давайте начнем с самого простого способа подключения тактовой кнопки. Рассмотрим схему с Arduino в качестве источника питания, светодиода, ограничительного резистора номиналом 220 Ом и кнопки, которая будет замыкать и размыкать цепь.
При подключении кнопки с двумя парами ножек важно правильно выбрать размыкающие контакты. Посмотрите на изображение внимательно: пары ножек расположены по бокам кнопки. Сама кнопка квадратная, но расстояния между парами контактов визуально заметны: можно сразу выделить два на одной стороне и два а другой. Так вот, именно между одной «парой» на стороне и будет реализован выключатель. Для включения в схему мы соединяемся с одним и с другим контактом, между которыми минимальное расстояние. Вторая пара контактов просто дублирует первую.
Если у вас переключатель другого типа, то можете смело выбрать контакты с противоположных углов (на некоторых кнопка делается специальный знак в виде выемки, по которому можно определить, с какой стороны расположены спаренные контакты). Самый надежный способ определить правильные ножки – это прозвонить контакты тестером.
Сама схема с кнопкой, светодиодом и контроллером Arduino не нуждается в особых пояснениях. Кнопка разрывает цепь, светодиод не горит. При нажатии цепь замыкается, светодиод включается. Если вы перепутаете контакты (включите через замкнутые спаренные контакты кнопки), то кнопка работать не будет, потому что цепь никогда не разомкнется. Просто поменяйте контакты местами.
Подключение кнопки с подтягивающим резистором
Давайте теперь подключим кнопку к ардуино так, чтобы можно было считывать в скетче ее состояние. Для этого воспользуемся следующей схемой.
В скетче мы будем отслеживать факт нажатия и выводить сообщение в монитор порта. Более интересный пример и подробное объяснение самой схемы мы приведем чуть позже.
Следует обратить внимание на сопротивление 10 К, которое мы добавили в этой схеме. Более подробно о его предназначении мы поговорим позже, просто имейте в виду, что такой резистор необходим для правильной работы схемы.
Скетч для кнопки ардуино с подтягивающим резистором:
Подключение кнопки в режиме INPUT_PULLUP
В указанной выше схеме мы использовали резистор, называемый подтягивающим, для формирования определенного уровня сигнала на цифровом порту. Но есть другой способ подключить кнопку без резистора, используя внутренне сопротивление платы ардуино. В блоке setup мы должны всего лишь определить тип пина, к которому подключим кнопку, как INPUT_PULLUP.
Альтернативным вариантом будет выбрать режим пина как OUTPUT и установить на данный порт высокий уровень сигнала. Встроенный подтягивающий резистор подключиться автоматически.
И все. Можно собрать вот такую сложную схему и работать с кнопкой в скетче.
Мигание светодиода после нажатия на кнопку
В предыдущем примере со светодиодами мы подключили кнопку к плате ардуино и поняли, как она работает. Светодиод включался и выключался, но делал это в совершенно пассивном режиме – сам контроллер здесь был абсолютно лишним, его можно было бы заменить батарейками. Поэтому давайте сделаем наш новый проект более «интеллектуальным»: при нажатии на кнопку заставим светодиод непрерывно мигать. Обычной схемой с лампочкой и выключателем этого уже не сделаешь – мы будем использовать мощь нашего микроконтроллера для решения этой пусть и простой, но не тривиальной задачи.
Полная схема проекта изображена на рисунке:
Фрагмент схемы со светодиодом уже хорошо нам знаком. Мы собрали обычный маячок со светодиодом и ограничительным резистором. А вот во второй части мы видим знакомую нам кнопку и еще один резистор. Пока не будем вдаваться в подробности, просто соберем схему и закачаем в ардуино простой скетч. Все элементы схемы идут в самых простых стартовых наборах ардуино.
Давайте посмотрим на скетч. В нем мы видим довольно простую логику.
Логика поведения кнопки в скетче может зависеть от способа подключения с подтягивающим резистором. Об этом мы поговорим в следующей статье.
Дребезг кнопки ардуино
В процессе работы с кнопками мы можем столкнуться с очень неприятным явлением, называемым дребезгом кнопки. Как следует из самого названия, явление это обуславливается дребезгом контактов внутри кнопочного переключателя. Металлические пластины соприкасаются друг с другом не мгновенно (хоть и очень быстро для наших глаз), поэтому на короткое время в зоне контакта возникают скачки и провалы напряжения. Если мы не предусмотрим появление таких “мусорных” сигналов, то будем реагировать на них каждый раз и можем привести наш проект к хаусу.
Для устранения дребезга используют программные и аппаратные решения. В двух словах лишь упомянем основные методы подавления дребезга:
Более подробную информацию о способах борьбы с дребезгом вы можете найти в этой статье об устранении дребезга кнопок.
Переключение режимов с помощью кнопки
Для того, чтобы определить, была ли нажата кнопка, надо просто зафиксировать факт ее нажатия и сохранить признак в специальной переменной.
Факт нажатия мы определяем с помощью функции digitalRead(). В результате мы получим HIGH (1, TRUE) или LOW(0, FALSE), в зависимости от того, как подключили кнопку. Если мы подключаем кнопку с помощью внутреннего подтягивающего резистора, то нажатие кнопки приведет к появлению на входе уровня 0 (FALSE).
Для хранения информации о нажатии на кнопку можно использовать переменную типа boolean:
boolean keyPressed = digitalRead(PIN_BUTTON)==LOW;
Почему мы используем такую конструкцию, а не сделали так:
boolean keyPressed = digitalRead(PIN_BUTTON);
Все дело в том, что digitalRead() может вернуть HIGH, но оно не будет означать нажатие кнопки. В случае использования схемы с подтягивающим резистором HIGH будет означать, что кнопка, наоборот, не нажата. В первом варианте (digitalRead(PIN_BUTTON)==LOW ) мы сразу сравнили вход с нужным нам значением и определили, что кнопка нажата, хотя и на входе сейчас низкий уровень сигнала. И сохранили в переменную статус кнопки. Старайтесь явно указывать все выполняемые вами логические операции, чтобы делать свой код более прозрачным и избежать лишних глупых ошибок.
Как переключать режимы работы после нажатия кнопки?
Часто возникает ситуация, когда мы с помощью кнопок должны учитывать факт не только нажатия, но и отпускания кнопки. Например, нажав и отпустив кнопку, мы можем включить свет или переключить режим работы схемы. Другими словами, нам нужно как-то зафиксировать в коде факт нажатия на кнопку и использовать информацию в дальнейшем, даже если кнопка уже не нажата. Давайте посмотрим, как это можно сделать.
Логика работы программы очень проста:
Как определить нажатие нескольких кнопок?
Нужно просто запомнить состояние каждой из кнопок в соответствующей переменной или в массиве ардуино. Здесь главное понимать, что каждая новая кнопка – это занятый пин. Поэтому если количество кнопок у вас будет большим, то возможно возникновение дефицита свободных контактов. Альтернативным вариантом является использование подключения кнопок на один аналоговый пин по схеме с резистивным делителем. Об этом мы поговорим в следующих статьях.
Лада 2113 «legend» › Бортжурнал › замена лампочек в кнопках
Добрый день или вечер)
Сегодня с работы выдался спокойный денек и я решил заняться салоном, думал что чего то не хватает в консоли…полазив на драйве остановился на том что надо заменить лампочки в кнопках)

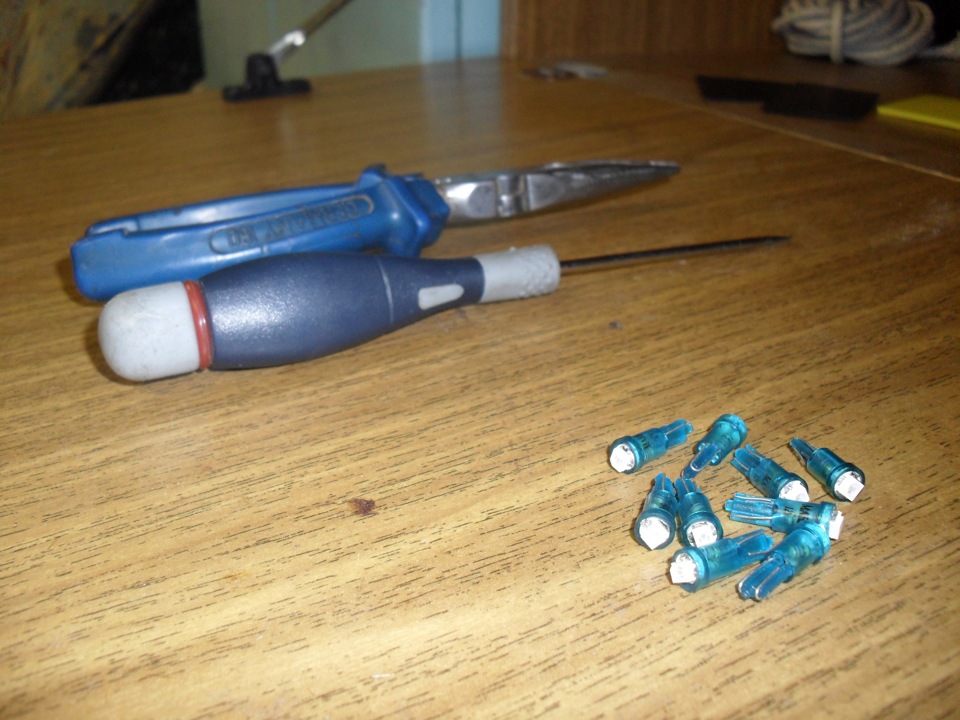

для этого мне понадобились 9 рассеивающий диодов, плоская отвертка и тонкие плоскогубцы.
на деле рассеивающий диод

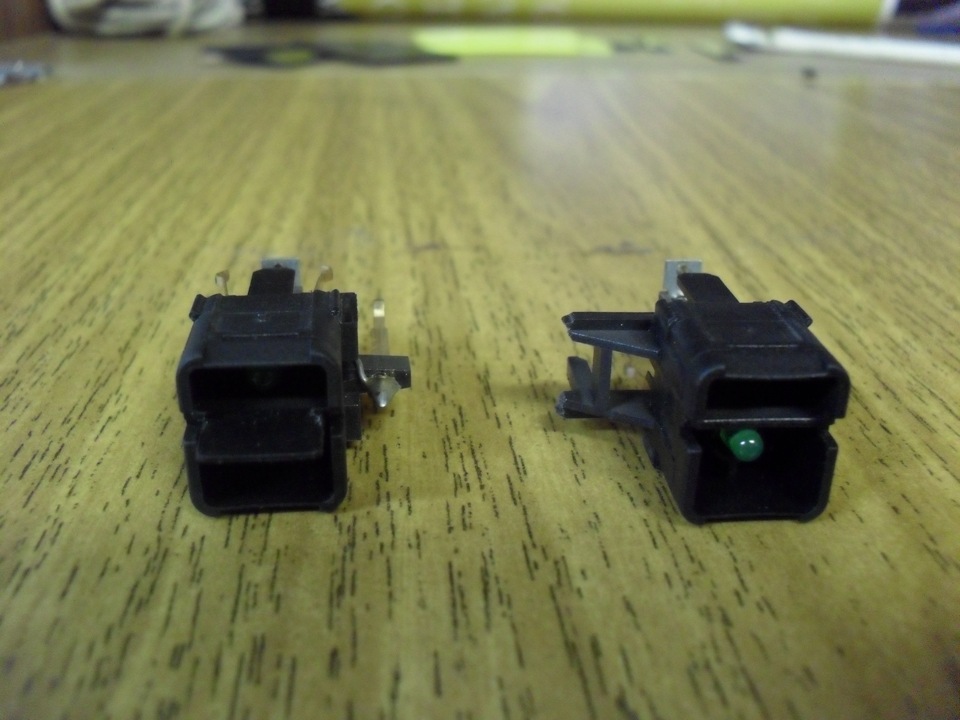

первым делом я разобрал диод

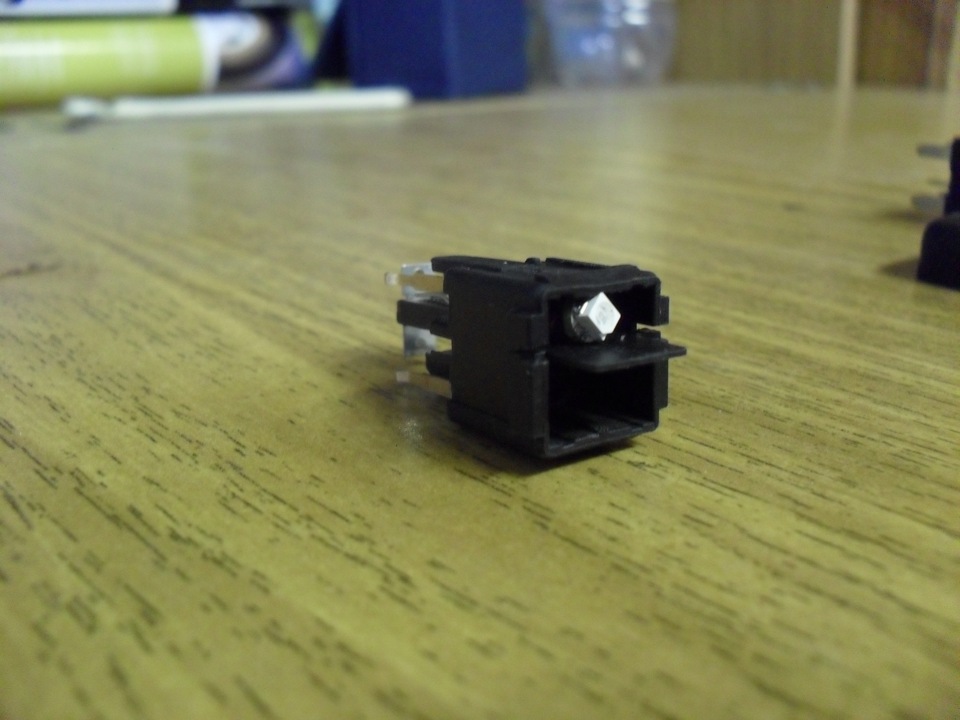

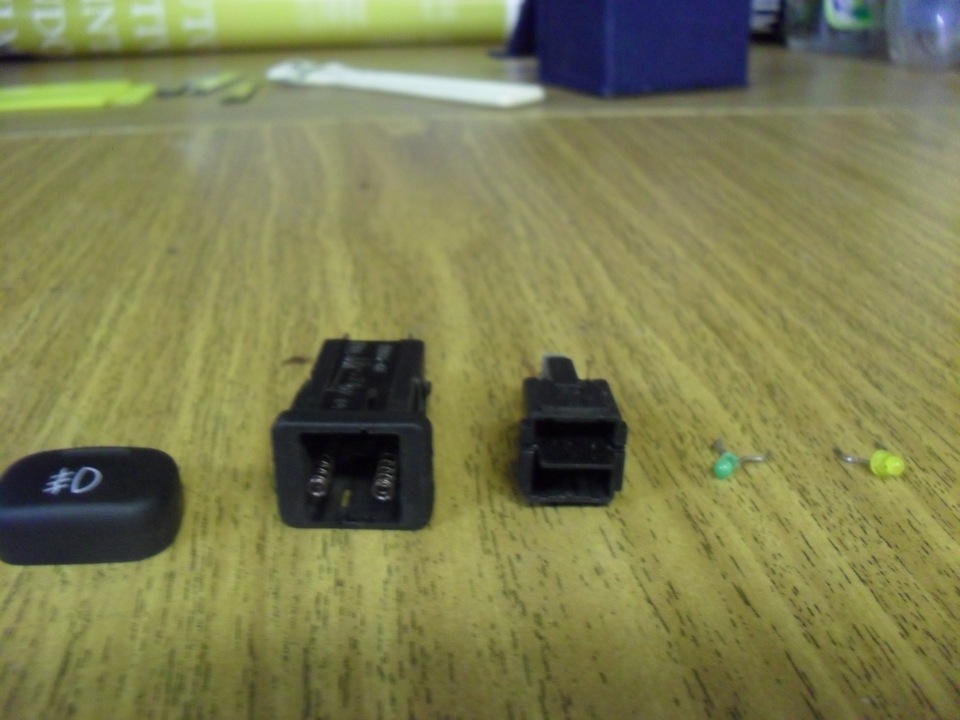

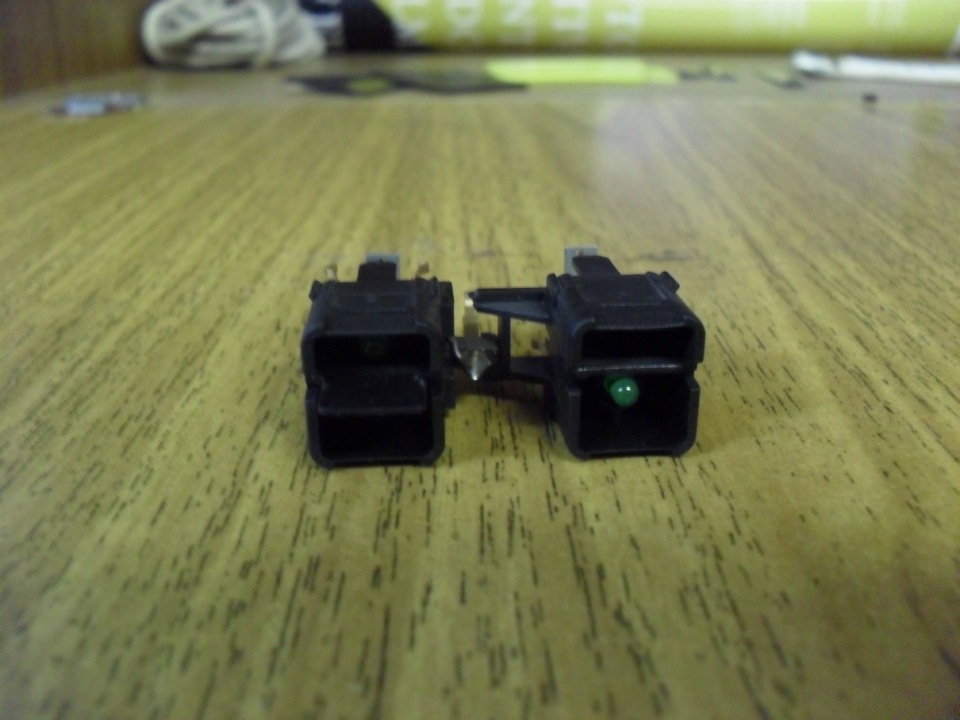

потом снял кнопку и разобрал ее(снял крышку кнопки, вытащил аккуратно внутренности, отогнул с обратной стороны усики от старых диодов и вытащил их )

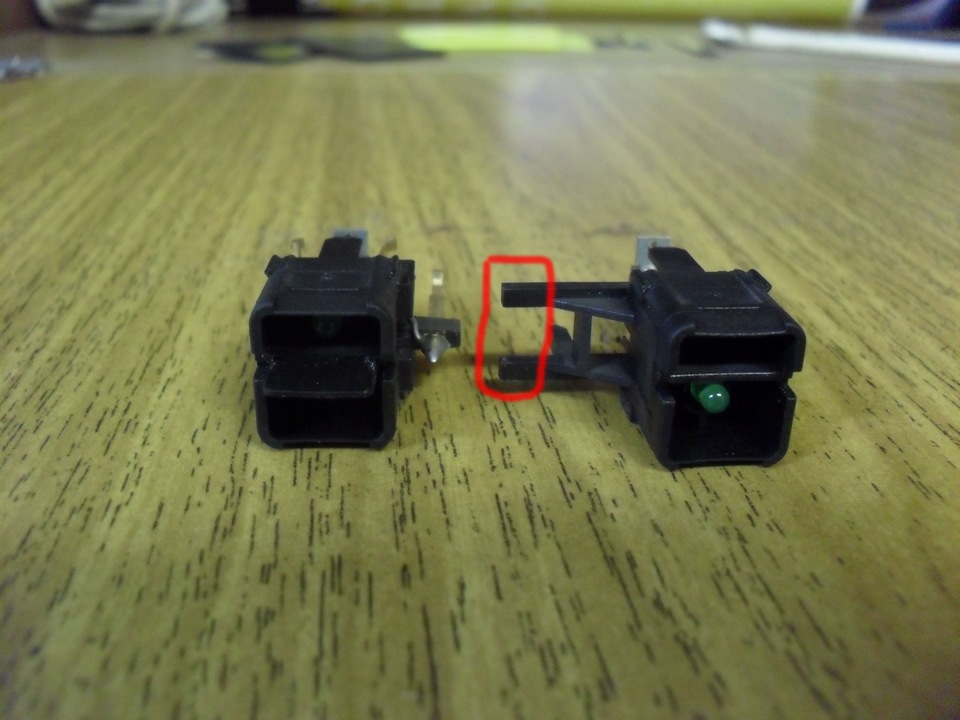

следующим делом вставил диоды и загнул с обратной стороны их усики.
собрал все и установил на свое место.
тоже самое сделал с кнопкой задних туманок.
процесс с кнопкой габарит и ближнего света такой же, вот только сделал такую вещь, что теперь у меня ближний включается без габарит.вот как это сделать:на фотке показано кнопка в разобранном виде, и отмечено место которое надо отрезать, далее отрезав эти 2 пластмасски мы видим что кнопки больше не соприкасаются вместе, тем самым они работают друг без друга.

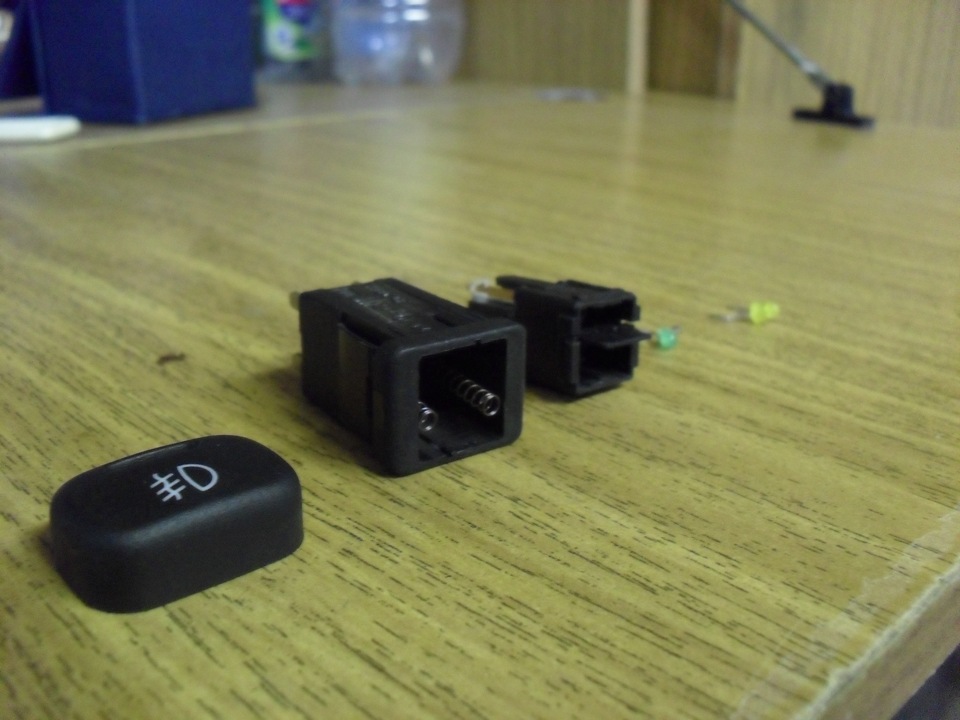

вставляем диоды и собираем кнопку

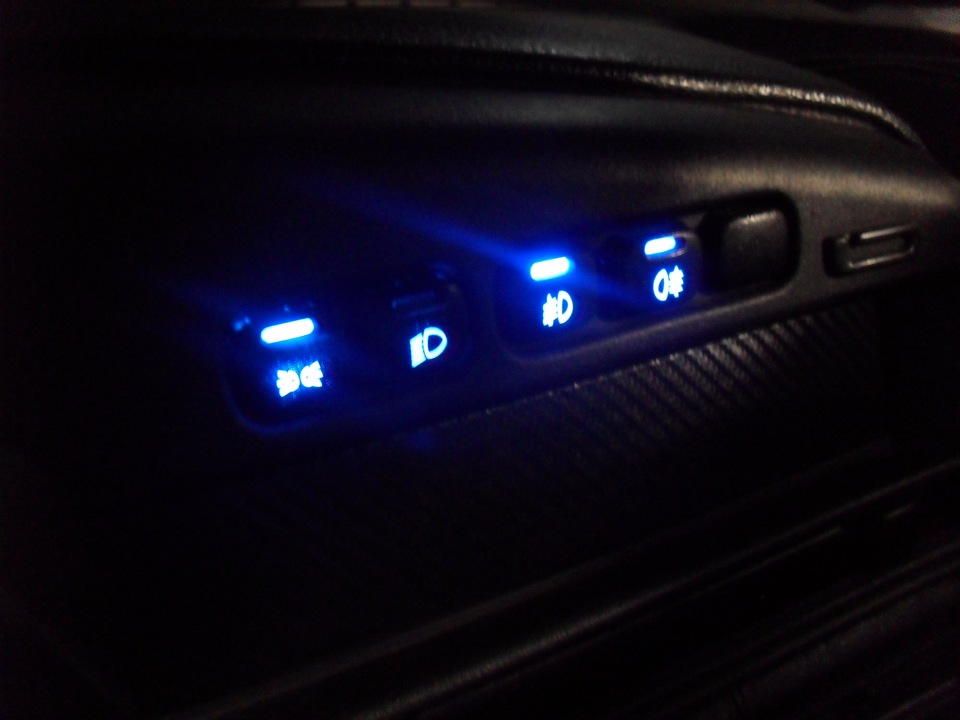

и законченное фото)))
наверно вы заметили что на фотках нет кнопки обогрева заднего стекла…вот в чем дело, разобрав кнопку я там обнаружил что там паенные заводские диоды…ну короче их я не как не вытащу, а с паяльником не дружу…поэтому я поставил заглушку а кнопку убрал, завтра съезжу куплю другую кнопку и проделаю такой же процес с новой кнопкой)
и скажу вам честно я потратил много времени, сил и терпения на эти кнопки…то контакт где либо плохой был, то полярности путал(потому что хрен пойми как там сделано все…)то пружинки вылетают и ищешь их минут по 10…=(то еще какая нибудь фигня…поэтому кто захочет проделать такой долгий и нудный процесс, советую запасаться терпением и лучше всего начать заниматься с утреца)а то я начал вечером и закончил где то в 1 часу ночи…
спасибо за то что не поленились почитать все что я тут понаписал 😀
Всем респект кто следит за моей машинкой!)
Удачи и драйв))))
Схемы подсветки электрических выключателей
В продаже имеются выключатели с подсветкой, но заменять уже установленный без подсветки и еще исправный, редко кто соберется.
Настенные выключатели с подсветкой конструктивно ничем не отличаются и также подключаются к электропроводке, как и обычные выключатели.
Потратив полчаса времени, желающий улучшить комфорт ночной жизни сможет дополнить выключатели в своей квартире подсветкой самостоятельно, даже не имея навыков электрика.
Установить выключатель подсветкой можно по одной из предлагаемых схем. Схемы отличается не только комплектацией, но и техническими характеристиками. Например, схема на светодиоде может не работать, если в светильнике установлены светодиодные лампы. А энергосберегающие лампы могут мерцать или слабо светиться в темноте. Рассмотрим подробно достоинства и недостатки каждой из схем.
Схема подсветки выключателя на светодиоде и сопротивлении
В настоящее время в выключатели для подсветки устанавливаются, как правило, светодиоды, включенные в выключателе по нижеприведенной электрической схеме.
Когда выключатель находится в положении «Выключено» ток проходит через сопротивление R1, далее через светодиод VD2, который светится. Диод VD1 защищает VD2 от пробоя обратным напряжением. R1 любого типа мощностью более 1 Вт, номиналом от 100 до 150 кОм. При указанном на схеме номинале R1, ток протекает около 3 мА, что вполне достаточно для хорошо заметного свечения в темноте. Если же свечение светодиода будет недостаточным, то величину сопротивления нужно уменьшить. VD1 любого типа, VD2 любого типа и цвета свечения. Для того, чтобы разобраться в теории и самостоятельно рассчитать величину и мощность резистора то нужно ознакомившись со статьей «Закон силы тока».
Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Если стоят компактные люминесцентные (энергосберегающие), то не исключено, что в темноте Вы можете заметить их слабое свечение или мигание. Если в светильнике установлены светодиодные лампочки, то подсветка, сделанная по этой схеме может даже не работать, так как сопротивление светодиодной лампочки очень большее и ток достаточной силы для свечения светодиода может не создаться. В темноте возможно слабое свечение светодиодной лампочки. Схема очень простая, но имеет большой недостаток, потребляет много электроэнергии, около 1 кВт×часа в месяц. Вот так выглядит смонтированная схема.
Схема подсветки выключателя на светодиоде и конденсаторе
Для повышения КПД подсветки в выключателе можно в электрическую схему установить дополнительный конденсатор, уменьшив при этом номинал резистора R1 до 100 Ом.
Эта схема отличается от вышеприведенной применением в качестве токоограничивающего элемента вместо резистора, конденсатора С1. R1 тут выполняет функцию ограничения тока заряда конденсатора. Сопротивление R1 можно применять от 100 до 500 Ом мощностью от 0,25 Вт. Вместо простого диода VD1 можно установить светодиод, такой же, как и VD2. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.
Достоинством схемы с конденсатором – малое энергопотребление, около 0,05 кВт×часа в месяц. Недостатки схемы такие же, как у выше представленной и в дополнение большие габаритные размеры.
Схема подсветки выключателя на неоновой лампочке (неонке)
Схема подсветки выключателя на неоновой лампочке (неонке) лишена недостатков, присущих выше представленных схемам подсветки на светодиодах. Такая схема подсветки выключателя подходит для выключателей люстры и любых других видов светильников, с установленными в них как лампочками накаливания, так и энергосберегающих люминесцентных и светодиодных ламп.
Когда выключатель разомкнут ток течет через сопротивление R1, газоразрядную лампочку HG1 и она светится. R1 любого типа мощностью более 0,25 Вт, номиналом от 0,5 до 1,0 МОм.
На фотографии Вы видите собранную схему подсветки выключателя, проще которой не бывает. Достаточно последовательно с неоновой лампочкой любого типа включить резистор и схема готова.
Где взять неоновую лампочку
Неоновые газоразрядные лампочки (неонки) представлены широким рядом и можно использовать любую доступную из них. Обратите внимание, слева на фото газоразрядная лампочка с резистором номиналом 200 кОм, вынутая из вышедшего из строя выключателя компьютерного удлинителя, которые еще называют Пилот. Ее с успехом можно монтировать в любой выключатель без дополнительных хлопот по поиску комплектующих. Такие же лампочки с резистором устанавливают в электрочайниках, и других электроприборах для индикации включенного состояния. По центру фотоснимка неожиданно оказался Малогабаритный Тиратрон (триод) с Холодным катодом МТХ-90. Справедливости ради скажу, что тиратрон МТХ-90 в моём бра светит не один десяток лет.
Неоновые лампочки (неонки) окружают нас практически везде. В удивлены? Во всех старых светильниках с лампами дневного света используется стартер, это настоящая неоновая лампочка, помещенная в цилиндрический корпус. Для того, чтобы его извлечь из корпуса светильника, нужно цилиндр немного повернуть против часовой стрелки. Сколько в светильнике ламп дневного света, столько и стартеров. В стартере параллельно неоновой лампочке еще подключен конденсатор, он служит для подавления помех и при изготовлении индикатора не нужен.
Если стартер взят от старого светильника, прежде чем применить неоновую лампочку, не поленитесь проверить ее. Надо до монтажа подключить лампочку по вышеприведенной схеме. Лучше неонку брать из нового стартера, так как в старых стекло колбы лампочки изнутри, как правило, покрывается темным налетом и будет хуже видно свечение. Лампочка из стартера может быть с успехом использована при самостоятельном изготовлении индикатора фазы.
Готовый комплект подсветки для установки в настенный выключатель можно взять из неисправного современного электрического чайника. Как правило, в большинстве моделей имеется индикатор нагрева воды. Индикатор представляет собой неоновую лампочку, с которой последовательно включен токоограничивающий резистор и эта цепь включена параллельно ТЭНу. Если в Вашем хозяйстве завалялся неисправный электрический чайник, то неоновую лампочку с резистором можно извлечь из него и вмонтировать в выключатель.
На фотографии три неоновых лампочки от электрических чайников. Как видно светят они довольно ярко, поэтому в темноте будут в выключателе видны с большого расстояния.
Если внимательно присмотреться к изолирующим трубкам, надетым на места соединения выводов неоновой лампочки с проводами, то можно заметить на одной из трубок утолщение. В этом месте находится токоограничивающий резистор. Если трубку разрезать вдоль, то откроется картина, как на этой фотографии.
Пошаговая инструкция по установке в выключатель подсветки
При выполнении работ с выключателем необходимо отключить подачу электроэнергии!
Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.
Установка в выключатель неоновой лампочки с гибкими выводами
Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.
Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.
Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.
Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев в колечко и закрепляется на вывод выключателя.
Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.
Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.
На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.
Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.
Установка в выключатель неоновой лампочки с цоколем
Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.
К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.
Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.
Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.
Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.
После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.
После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.
Рекомендации по монтажу подсветки в настенный выключатель
Если места для размещения резистора недостаточно или под рукой нет нужного по мощности, то резистор можно заменить несколькими меньшей мощности, включив их последовательно или параллельно.
При последовательном соединении резисторов одинакового сопротивления мощность, рассеиваемая на одном резисторе, будет равна расчетной мощности, деленной на количество резисторов, а их величина, уменьшится и будет равна расчетной величине, деленной на количество резисторов. Например, по расчету требуется резистор мощностью 1 ватт и номиналом 100 кОм. 1 кОм=1000 Ом. Этот резистор можно заменить двумя включенными последовательно резисторами мощностью 0,5 ватт номиналом по 50 кОм.
При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Например, для замены одного резистора 100 кОм тремя, сопротивление каждого должно быть 300 кОм.
При монтаже схемы резистор (конденсатор) подключать только к фазному проводу выключателя. Так как токи, протекающие через элементы схемы, не превышают нескольких миллиампер, то особых требований к качеству контактов не предъявляется. Если коробка с выключателем, в которую будет монтироваться подсветка металлическая, то необходимо исключить возможность касания токопроводящих проводников ее стенок.
Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Самое плохое, что может произойти, это выход из строя монтируемых элементов при допущении грубых ошибок. Например, светодиод включить без токоограничивающего резистора, или номинал резистора ошибочно вместо 100 кОм взять 100 Ом.
Калькулятор для расчета
параметров токоограничивающего резистора
При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.
| Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора | |
|---|---|
| Напряжение источника питания U, В: | |
| Напряжение падения на одном светодиоде или неоновой лампочке, В: | |
| Кол-во последовательно включенных LED или неоновых лампочек, шт: | |
| Максимально допустимый ток через LED или неоновую лампочку, мА: | |
Справка. На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.
При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. Онлайн калькулятор поможет решить этот вопрос.
Выключатели электроприборов с подсветкой
В выключателях на переносках и удлинителях, тепло обогревателях и других электроприборах часто устанавливают выключатели с подсветкой. В них обычно вмонтирована неоновая лампочка с резисторами. Пришлось однажды ремонтировать удлинитель типа Пилот, в котором выпала и треснула клавиша управления выключателем.
Когда разобрал выключатель, то не обнаружил токоограничивающего резистора, чем был очень удивлен. Неоновые лампочки недопустимо подключать в электрическую сеть 220 В без ограничения тока. Сразу же выйдет из строя. На левой фотографии вид клавиши со стороны установки неоновой лампочки, а справа, обратная сторона этой же клавиши выключателя.
Измерял сопротивление между пружиной и выводом неоновой лампочки, оно составило 150 кОм. В этом выключателе применили интересное конструктивное решение, два резистора номиналом по 150 кОм установили в отверстия клавиш и пружиной прижали их к выводам неоновой лампочки, обеспечив надежный контакт. Сами пружины осуществляют прижим подвижных контактов в выключателе, с которых, когда выключатель находится в положении Включено, и подается питающее напряжение на неоновую лампочку.
Применение схемы подсветки для индикации
Подсветка выключателя выполняет еще одну дополнительную полезную функцию – индицирует о работоспособности выключателя и исправности лампочки. Если подсветка работает, а свет не включается, значит, неисправен выключатель. Если подсветка не работает, следовательно, перегорела лампочка.
Любой из выше представленных вариантов схем можно применять для индикации исправности приборов или электрических цепей. Например, если подключить параллельно предохранителю, то в случае его перегорании индикатор засветится. Если в электроприборе нет штатного индикатора включенного состояния, то подключив индикатор сразу после выключателя, вы сможете всегда видеть, включен ли прибор. При монтаже в розетке (подключается параллельно токоподводящим проводам) Вы будете знать, находится розетка под напряжением, или нет.
Задать вопрос автору статьи, оставить комментарий
Добрый вечер!
Помогите решить проблему с выключателем с подсветкой.
В выключателе стоит неоновая лампочка с резистором 500 кОм, и я подключаю в цоколь светодиодную лампу, и она начинает моргать при выключенном состоянии.
При выкрученной лампе из цоколя, на контактах цоколя приходит 78 вольт, с вкрученной лампе напряжение падает до 72 вольт, и она моргает. Если убрать в выключателе неоновую лампочку, то всё нормально никакого напряжения на лампе при выкл. положении нету.
Какой резистор нужно установить, чтоб напряжение понизилось или совсем исчезло, вместо того, что стоит в выключателе? Повысить его до 1 МОм или взять такого же номинала, т.е. 0,5 МОм, но с большей мощностью?
Уважаемый Андрей!
Мощность резистора роли не играет. Попробуйте увеличивать номинал резистора с шагом 0,5 МОм до величины 2,0 МОм, должно помочь. Сначала подключите неоновую лампочку через резистор 1,0 МОм, если светодиодная лампа будет мигать, то через 1,5 МОм, и далее через 2,0 МОм.
Здравствуйте Александр Николаевич, очень интересный и полезный Ваш сайт, но, к сожалению, не нашёл ответа на следующий вопрос.
Сегодня купил в Икее светодиодные лампы на кухню и установил их в светильник, который включаются выключателем с неоновой подсветкой. Всё прекрасно работает, но заметил, когда лампы выключены неоновая подсветка горит как бы неравномерно, с небольшими «попыхиваниями», видимо там ток немного скачет.
Скажите пожалуйста почему это происходит, можно эксплуатировать такую цепь и не опасно ли это? Спасибо!
Здравствуйте, Александр!
Эксплуатировать такую цепь можно, и это безопасно с любой точки зрения.
Происходит изменение яркости неоновой лампочки, как я полагаю, в связи с процессами, происходящими в схеме светодиодной лампочки и нестабильностью напряжения в сети. В драйвере светодиодной лампочки есть конденсаторы, которые очень малым током, проходящим через подсветку в выключателе, могут заряжаться и разряжаться, изменяя величину тока через неоновую лампочку. В дополнение напряжение в сети тоже постоянно меняется, происходят его кратковременные провалы и всплески в моменты включения и выключения мощных электроприборов.
