Построение лестницы в Автокаде — основные этапы проектирования
Специализированные конструкторские программы значительно экономят время при разработке чертежей, расчете основных размеров конструкций, составлении сопроводительной документации на изделия. Кроме того, используя программы, можно не сомневаться, что все этапы проектирования будут выполнены с соблюдением существующих СНиП и ГОСТов. Статья поможет понять, как выполнить построение лестницы в автокаде.
Возможности программы при проектировании
Программа позволяет спроектировать сооружения любого назначения, даже новичку, не обладающему особым опытом владения системы, в комплектации которой имеются:
В программе имеется своя библиотека данных, в которую включены нормативные документы для выбора конструкции, ее параметров или СНиПы, и правила построения модели. Серия нормативных актов включает основы построения металлоконструкций, ГОСТы на применяемые материалы, требования пожарной безопасности и элементарные правила градостроения.
В документации или сериях регламентируются основы построения конструкции, ограждений для них, приводятся правила для грамотного монтажа изделий и эксплуатации, имеется перечень доборных элементов.
Порядок проектирования конструкции
Чертежи, выполняемые в программе AutoCad, должны соответствовать определенным правилам:
Для разработки чертежа «для себя» — это основные положения для работы с программой.
Выбор типа
Изначально следует выбрать тип ее конструкции и материал изготовления.
Типы, представленные на фото:
На выбор типа оказывают влияние:
Выбор материала зависит от капитальности дома и степени его огнестойкости. Самая удобная конструкция, которая обеспечивает наиболее безопасный подъем — пологая с одним маршем, с 15-ю ступеньками.
Состав марша в программе AutoCad
При виртуальном создании конструкции, используются готовые блоки, которые предлагаются программой — их можно редактировать, задавая требуемые параметры. В состав входит несколько основных элементов.
Узлы и элементы
В программе AutoCad чертежи создаются составлением и выбором параметров для каждого конкретного элемента. Универсальность такого компьютерного софта, позволяет выполнять и заранее просчитывать абсолютно любой конструкции с наличием площадки или без нее.
Весь чертеж разрабатывается в разрезе, что позволяет просмотреть внимательно все выбранные элементы. Каждый из них на чертеже имеет вид не только самой конструкции, но и все основные размеры.
Комплект готовой документации, которая разработана в программе AutoCad, включает продольное и поперечное сечения объектов, спецификацию с необходимыми крепежными элементами. Все выполняется с соблюдением соответствующих ГОСТов.
Ступеньки и марши
Марши и узлы в AutoCad выполняются по ГОСТ 9818-85.
Ступеньки для них могут быть:
При этом плоские устанавливаются на плите, а ребристые виды — на косоуре. При этом марши ЛМП имеют конструкцию больших габаритов, объединенную вместе плитой.
Каждому типу конструкций, подбирается площадка, заложенная в программе.
Совет: Следует обратить внимание на поворот — он может быть правым и левым.
Проектирование с заданными параметрами
Для примера рассматривается наиболее сложный вариант — создание сооружения в программе AutoCad. В этом случае, ступеньки снизу доверху размещены вокруг общей стойки.
Пользователь задает радиус на экране, при отсутствии ограничений на траекторию модели. В другом случае, радиус необходимо определить с учетом заданной длины проступи и параметров ее формы. Чтобы получить нужный радиус, следует отрегулировать длину проступи.
Для создания модели заданной ширины проступи по средней линии (T), необходимо:
Совет: Перед выбором инструментов, для отображения палитры свойств, нужно щелкнуть последовательно: вкладку «Главная», затем панель «Создание», далее раскрывающийся список «Инструменты» и Свойства.
Более подробно построение любой конструкции показывает видео.
Современные технологии позволяют значительно экономить время на разработку чертежей, монтажных схем для металлоконструкций, на необходимые вычисления. Программа позволяет познакомиться в 3D проекции со всеми углами лестничной конструкции, увидеть расположение ее в пространстве помещения. Проектируя разрез по модели, можно получить представление об ее конструкции, о внутреннем устройстве всего здания.
Применение специализированной компьютерной программы позволяет значительно упростить и ускорить построение в автокад. Однако по возможности, лучше процесс разработки чертежей доверить профессионалу. Цена даже небольшой ошибки оказывается слишком высокой, ведь лестница – это один из наиболее важных узлов здания.
Нюансы черчения поворотной лестницы
В процессе работы над чертежом нередко возникают задачи, предусматривающие черчение поворотной лестницы. Это характерно как для интерьерного, так и экстерьерного проектирования. К примеру, лестница может находиться внутри здания и вести на верхний этаж, или располагаться на улице, при входе в дом. Любой такой элемент можно изобразить несколькими способами. И если лестница конструктивно несложная, то все быстро делается посредством нескольких отрезков. Бывает и так, что деталь достаточно сложна: имеет много ступеней, поворотов. В этом случае начертить в AutoCAD поворотную лестницу с помощью отрезков непросто. К тому же, это наверняка займет много времени. Чтобы упростить задачу рекомендуем воспользоваться некоторыми опциями автоматизации, реализованными в программе. Для черчения поворотных лестниц в AutoCAD желательно научиться работать с блоками. Если ступенек много, и они повторяются через определенный отрезок расстояния, вручную их расставить сложно. А создание блока дает возможность задать число. В результате этого простого действия все ступеньки расположатся равномерно. При помощи такого приема просто начертить лестницу любой формы. О том, как это сделать, подробно рассказано и показано в видеокурсе.
В процессе работы над чертежом нередко возникают задачи, предусматривающие черчение поворотной лестницы. Это характерно как для интерьерного, так и экстерьерного проектирования. К примеру, лестница может находиться внутри здания и вести на верхний этаж, или располагаться на улице, при входе в дом. Любой такой элемент можно изобразить несколькими способами. И если лестница конструктивно несложная, то все быстро делается посредством нескольких отрезков.
Бывает и так, что деталь достаточно сложна: имеет много ступеней, поворотов. В этом случае начертить в AutoCAD поворотную лестницу с помощью отрезков непросто. К тому же, это наверняка займет много времени. Чтобы упростить задачу рекомендуем воспользоваться некоторыми опциями автоматизации, реализованными в программе.
Для черчения поворотных лестниц в AutoCAD желательно научиться работать с блоками. Если ступенек много, и они повторяются через определенный отрезок расстояния, вручную их расставить сложно. А создание блока дает возможность задать число. В результате этого простого действия все ступеньки расположатся равномерно. При помощи такого приема просто начертить лестницу любой формы. О том, как это сделать, подробно рассказано и показано в видеокурсе.
AutoCAD Architecture
Эта процедура используется для создания пользовательской лестницы по линиям. Можно моделировать лестницы и проступи неправильной формы, а также устанавливать несколько маршей под разными углами к пользовательской лестнице. Можно выбирать или создавать линии, определяющие кромки лестницы и проступи. Можно создать пользовательскую лестницу для моделирования заданных сложных условий, чтобы выполнить анализ и выявить нарушения их выполнения, или создать типы лестниц, которые невозможно получить с помощью стандартных команд AutoCAD Architecture toolset для лестниц.

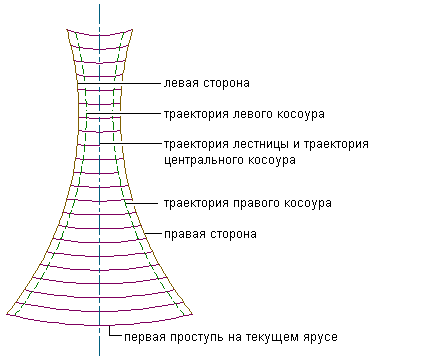

Внешний контур пользовательской лестницы определяется левым и правым краем лестницы, свесом первой проступи и торцом последней проступи или площадки.
Линии для пользовательской лестницы создаются с помощью отрезков, легких полилиний или дуговых сегментов. Все линии проступи должны пересекать края лестницы. Графика, представляющая траектории несущих конструкций, должна быть непрерывной на протяжении всей траектории лестницы.
С помощью линий пользовательских лестниц можно обозначать следующие компоненты:

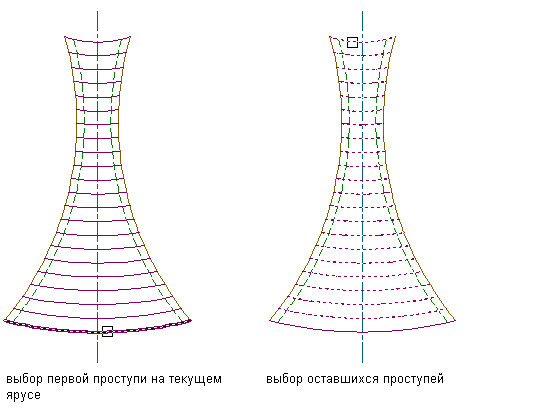

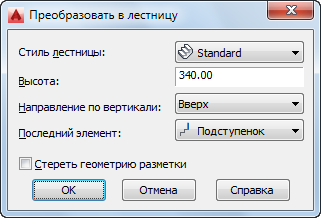

Создание пользовательской лестницы по линиям
При необходимости следует прокрутить палитру до появления нужного инструмента.
Для обозначения краев лестницы можно использовать только линии, легкие полилинии или дуговые сегменты, пересекающие все проступи.
Для обозначения траектории лестницы можно использовать только легкие полилинии, состоящие из одного или нескольких сегментов, или дуговые сегменты, пересекающие все проступи.
Для обозначения краев лестницы можно использовать только линии, легкие полилинии или дуговые сегменты, пересекающие края лестницы.

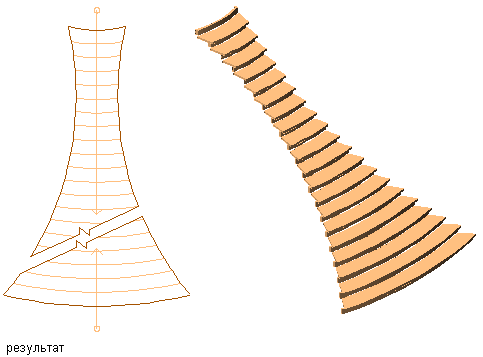

Будет создана пользовательская лестница по линиям.
Как только создается пользовательская лестница, ее любую часть можно преобразовать в площадку.
Как сделать лестницу в автокаде
Рубрики
Как показать лестницу на плане – как показать лестницу, ворота, окна с четвертью, двери – картинки, обозначения уклона, ширины, высоты, омов, материалов на планах, как обозначается бетон, чертежи пандуса, пожарной лестницы, лестничного марша, план первого этажа здания с размерами, как нарисовать лестницу в автокад, маркировочный план
как показать лестницу, ворота, окна с четвертью, двери – картинки, обозначения уклона, ширины, высоты, омов, материалов на планах, как обозначается бетон, чертежи пандуса, пожарной лестницы, лестничного марша, план первого этажа здания с размерами, как нарисовать лестницу в автокад, маркировочный план
Чертеж лестницы
Составление плана здания — это основа любой строительной деятельность. Любое строение вдоль и поперек отображается на общих и подробных чертежах, на которых указываются размеры, чертежи, инженерные решения и так далее. Чтобы вы понимали, общий план строения отображается на сотнях чертежей, в которых кроме плана существуют отдельные сведения об обозначениях.
Проект лестницы на второй этаж
Чертеж лестницы особо сложен. Отобразить его в общих чертах можно на общем плане помещения.
Общий план помещения
Создать идеальное по размерам чудо инженерного строения по этим планам не получится, поэтому строители прибегают к детализации некоторых моментов. Обычно, чтобы получить лестницу идентичную задумке архитектора приходится производить детализирование с пяти сторон. Иногда затрагиваются даже планы различных этажей, при создании одной лестницы. Общая и детальная прорисовка будет понятна только человеку, умеющему читать чертежи, что потребует особого разбирательства.
Обозначения
Первое, что вам потребуется уяснить, это общепринятые нормы обозначений. Далеко не всегда план одного и того же здания выглядит на чертеже одинаково, если его составляют разные люди. Планы помещений всегда имеют расшифровку и сносы.
Расшифровка и сносы плана дома
Обозначения на рабочих планах и инженерных могут отличаться, даже если использованы при создании одинаковые элементы.
На чертеже вы увидите:
Перед началом строительства обязательно нужно понять обозначение общепринятых сносок и терминов. Читать чертежи в институтах учат не один год, но даже поверхностных знаний будет достаточно для того, чтобы понять общую концепцию возведения лестничных конструкций, с межэтажными площадками и поворотами.
Использование популярных программ, если чертеж существует в электронном формате, существенно облегчит задачу. Программы, составленные на основе данных Автокада — одобрены во многих странах, они упростят вам понимание всех деталей. Если чертежи и планы есть только на бумаге, тогда нужно разобраться в обозначениях.
Лестница на основе данных Автокада
Ширина и высота
Общие размеры лестницы указываются в понятном для понимания человека формате. Стрелки и сноски от оснований и углов показывают длину, высоту и ширину конструкции. Размеры обозначаются цифрами и мерой измерения.
В некоторых планах используют сантиметры, в других миллиметры, поэтому очень придирчиво изучайте планы.
Изменять размеры нельзя, потому что:
Плоскость измерения показывается линией сноса и чертой с двумя направлениями.
Вид лестницы сверху и сбоку
Несколько уровней могут обозначать не только общий размер детали, но и некоторые ее мелкие части. Сносы никогда не пересекаются и четко отображены, чтобы не получилось путаницы. Стоит обязательно рассмотреть и угол уклона.
Углы наклона лестниц
Он обычно указывается на одной странице с общими размерными показателями. Если угол уклона меняется, то на плане будет несколько сносок с обозначением места перепада угла.
На плане обязательно указывается направления лестничного марша. Обычно подобную информацию вы найдете на плане вида сверху.
Направление лестничного марша
Стрелка движения всегда показывает направление снизу вверх и слева направо. Подобные обозначения встречаются на каждом из листов чертежей, но нужны они будут только, если план охватывает сразу несколько этажей строения.
Лестничный марш
Как уже было сказано, мелкие детали и размеры, наподобие лестничного марша могут быть указаны и на общем плане. Одна сноска, затрагивающая размер ступени, обозначает, что все они имеют одинаковые размеры. На детализации чертежа вы сможете увидеть размер ступени, проступи и глубины каждой конструкции в более подробном формате.
Размеры лестничного марша
Зная общие правила расчета размеров лестничного марша, вы сможете самостоятельно проставить размеры, если план составляете лично для себя.
Важным параметром в этом деле может быть только различие материалов. Размеры, ширина и высота отдельных изделий на детальном плане подскажут какой именно материал, и какой толщины потребуется задействовать. Эти показатели используются по общим строительным нормам, обычно они применяются при создании надежных конструкций, а дело облицовки и обрамления полностью ложится на руки мастера.
Материал
Открывая перед собой чертеж, убедитесь, что на нем нанесены цифровые и буквенные показатели, обозначающие материал. Узнать о подобном обозначении можно при помощи листов с обозначением. Если подобная информация отсутствует, стоит получить информационную поддержку от общих государственных норм. Государственные стандарты предусматривают варианты, когда материал при строительстве не обозначается особыми знаками.
В правилах ГОСТ 5401-50 вы найдете способы графического отображения строительного материала.
По факту такое обозначение достаточно проблематичное для понимания общего плана чертежа. Сделать сноску с пояснением намного проще, чем заштриховывать каждую поверхность. Штрихование поверхностей производится только на обозначении торцевого значения. Некоторые материалы штрихуются на месте установки, а не разреза, но все нормы указанные в государственном стандарте обязательно исполняются, ведь это основополагающая часть строительства.
План этажей
Рассматривая план этажей, вы найдете все входы, выходы и размеры каждого отдельно взятого помещения. Для понимания общего плана вам не потребуется особых знаний, ведь схематические рисунки понятны на общем фоне. Довольно сложно дается разъяснение деталей, но с использованием маркировок, обозначений и специальных программ понять общий принцип строения становится намного проще.
Лестница в Автокад
О программе, работающей на принципе Автокад, вы уже знаете. В общих чертах, AutoCAD это самостоятельная программа, в которой создается двух и трехмерная графика.
Лестница, спроектированная в AutoCAD
Если вы понимаете принцип ее работы, то сделать собственный чертеж будет максимально просто. Люди, которые понимают, чего они хотят от общего или детального плана легко управятся в создании чертежа на графическом движке.
3D дизайн лестницы
Применение Автокад актуально:
Несмотря на улучшения с первой версии, программа имеет множество недоработок, которые легко устраняются дополнительными утилитами. Профессиональному архитектору работать в ней максимально комфортно, ведь с помощью Автокад можно создавать уникальные чертежи, даже сложных лестничных конструкций, но новичку придется изрядно потрудиться.
Маркировочный план
Маркировочные планы очень похожи на кладочные, но их отличие в том, что первые легко читаются именно строителем, а не инженером. Общие инженерные понятия здесь неуместны, ведь на маркировочных эскизах указаны типы покрытий, обозначены проемы, размеры и ведомости помещений. Обычно для работника узкой строительной специальности маркировочный план несет больше информации, чем все другие вместе взятые. Исполнительные листы и сметы в большей части составляют именно по этому документу.
Маркировочный план лестницы
Ворота, окна и двери
Для владельца важно понимание обозначений. Все проемы, дверные и оконные прорисовываются на плане в точном месте. Понимать это нужно, потому что при изменении плана появляется возможность нарушить конструкцию несущей стены. В архитектурно-строительном чертеже обязательно обозначаются проемы, в горизонтальном и вертикальном разрезе. Дверной проем на плане обязательно указывает на тип сторону открывания двери.
Дверной проем в плане
Картинки и фото
Более полную картину в составлении планов можно увидеть только на пояснительных или обучающих картинках. В некоторых случаях указывают обозначение чертежа и фотографию, сделанного по нему строения.
Чертеж и фотография к плану лестницы
Самообучение в данном случае должно быть максимально скрупулезным, ведь даже мельчайшие отличия обозначений на планах могут обозначать совсем иную задумку архитектора.
Условные обозначения на строительных чертежах: как показать лестницу, ворота, окна с четвертью, двери – картинки, обозначения уклона, ширины, высоты, омов, материалов на планах, как обозначается бетон, чертежи пандуса, пожарной лестницы, лестничного марша, план первого этажа здания с размерами, как нарисовать лестницу в автокад, маркировочный план
Человек, не обделенный художественным талантом, может нарисовать лестницу своей мечты. Но строитель его не поймет.
План здания
Как правило, чертеж лестницы является частью плана здания или этажа. Со знакомства с понятием плана мы и начнем.
Стоит уточнить: разумеется, при изготовлении сколь-нибудь сложных конструкций составляется и детальный эскиз с указанием тех размеров, которые на плане здания обычно отсутствуют. Однако лестница в любом случае указывается на общем плане.
Итак, план – это проекция горизонтального среза этажа или дома целиком на плоскость. Какая информация в нем присутствует?
Составление планов подчиняется определенным правилам:
Терминология
Как правильно называются готовые лестницы различных типов и их элементы?
Типы лестниц
Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками – железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.
Обратите внимание: исключение – стационарные пожарные лестницы. Они изготавливаются только из стали.
Элементы
Однако: винтовые, консольные и некоторые маршевые лестницы часто обходятся без подступенков.
Обозначения на чертежах
Как правильно выполняется обозначение лестниц на чертежах?
Форма
Никакой экзотики нас здесь не ждет: изображение лестницы на чертеже представляет собой ее проекцию на плоскость. Если мы стараемся изобразить этаж в плане – на горизонтальную; в случае вертикального сечения – соответственно, на вертикальную.
Обычно план не дает полного представления о количестве маршей и вертикальных размерах лестницы, поэтому чертеж лестничной клетки и маршей выполняется как минимум в плане и одном сечении.
Ступеньки для лестницы – форма, материал, особенности конструкции
Как уже упоминалось, обозначение лестницы на чертеже обязательно дополняется указанием направления, в котором по лестнице поднимаются. Низ лестницы отмечается кружком, верх – стрелкой.
На схеме приведены обозначения лестниц сложной формы, пандусов и дверей.
Материалы
Обязательно ли должны, скажем, чертежи бетонных лестниц включать словесное или буквенное обозначение материала, из которого изготовлены?
Вовсе нет. В ГОСТ 5401-50 содержится инструкция по использованию графических обозначений разных материалов при строительстве.
Комментарий пессимиста: при выполнении чертежа дома или лестницы вручную должным образом заштриховать соответствующие элементы изображения куда труднее, чем написать несколько слов в сноске.
Приведем описание графических обозначений для тех материалов, которые используются при строительстве лестниц.
Общие принципы и размеры
Цена проекта обычно составляет от 1 до 5 процентов строительства. В случае, если речь идет об изготовлении лестницы, ее детальный эскиз вполне может обойтись и в 1/10 полной стоимости конструкции.
Разумеется, у того, кто не прогуливал школьные уроки черчения, возникнет резонное желание выполнить работу самостоятельно. Однако для этого нужен не только энтузиазм, но и определенные базовые знания.
Уклон
Однако: чертежи чердачных лестниц выполняются исходя из уклона до 75 градусов. Причины уже упоминались: для редко посещаемых помещений компактность лестницы важнее комфорта.
Основные моменты
Для того, чтобы потерявший равновесие человек имел возможность остановиться.
Размеры
Ну, а каких оптимальных и минимальных размеров стоит придерживаться при проектировании?
Ширина лестницы связана с ее функциональностью. Если она рассчитана на одного человека, разумный минимум – 90 сантиметров. Собственно, согласно СНиП 31-02 хотя бы одна межэтажная лестница в частном доме должна иметь ширину не меньше этой.
Оптимальная ширина лестницы определяется ее назначением.
Однако: для многоквартирных домов минимум – 1050 мм. Если планируется встречное движение по лестнице двух встречных потоков людей, стоит расширить ее как минимум до 1500 мм.
Минимальная высота ограждения для частного дома – 90 см; если высота лестницы больше шести метров, ограждение не должно быть ниже 100 см.
Размеры ступени должны соответствовать нескольким требованиям:
Для винтовой, спиральной лестницы и для забежных ступеней существует оптимальный радиус поворота. Он равен сумме удвоенной ширины проступи и ширины лестницы. При этом проступь измеряется не по краю, а по средней линии.
Так, при ширине лестницы в 100 см и ширине проступи на средней линии в 20 см (именно такой минимум предписывается СНиП) радиус поворота не должен быть меньше 100+(20х2)=140 см.
Просвет (напомним, это расстояние от ступени до потолка) делается не меньше 2000 мм. В этом случае высокому человеку не придется пригибаться.
Просвет должен оставлять над головой самого высокого обитателя дома хотя бы 10 сантиметров свободного пространства.
Вывод
Мы предоставили в распоряжение уважаемого читателя общие принципы построения чертежей лестниц; однако без навыков черчения результат едва ли будет удовлетворительным. В размещенном видео в этой статье вас ждет интересная информация на эту тему (узнайте также об основных моментах проектирования лестниц).
Успехов в строительстве!
2.2.3 Расчет и изображение лестницы в разрезе и плане
Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.
Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).
Рисунок 15 – Фрагмент лестничного марша
Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)l и шириныBлестничной клетки (рис.11).
В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.
Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.
Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.
Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.
Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).
Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис.16).
Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.
Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис.16).
Рисунок 16 – Графическая разбивка лестничного марша
Черчение и расчет лестницы
В этом уроке мы разберем основные элементы лестницы и познакомимся с порядком вычерчивания лестницы в разрезе и плане.
Элементы лестницы
Основными элементами являются:
проступь – горизонтальная поверхность ступеньки, на нее мы ступаем;
Для проведения расчета и последующего черчения лестниц запомним:
Как чертить лестницу в разрезе – фото и видео
После выполнения чертежа лестницы, разрез готов. Далее переходят к черчению фасада дома.
Как чертить лестницу в плане
В черчении лестницы на плане дома нет ничего особо сложного. Если это лестница простой конфигурации: одно- или двухмаршевая, то порядок черчения следующий. Боковые стены, вдоль которых располагаются марши одновременно будут формировать часть боковых линий лестничных площадок и клеток. Остается дочертить две горизонтальные линии, обозначающие свободные края площадок, а также две линии лестничных маршей, на которых будут установлены перила. Все видно на схеме.
Чертеж и схема лестницы на второй этаж
Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.
Вернуться к оглавлению
Виды конструкций, крепления — подбор материала
Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:
Пример чертежа поворотной лестницы с площадкой
Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:
Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.
Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.
Вернуться к оглавлению
Данные для составления чертежей
Для начала определяются с местоположением будущей конструкции и производят следующие замеры:
Схема и чертеж лестницы с размерами по высоте и ширине
До разработки чертежа следует внимательно изучить строительные нормы для лестниц:
Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.
Чертеж лестницы на второй этажВернуться к оглавлению
Методы получения чертежа
Выделить можно несколько способов составления проектной документации:
Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;
Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.
Вернуться к оглавлениюОсновные формулы для расчета
Для получения дополнительных данных при составлении чертежа используют несколько основных формул.
Расчет габаритов ступеней лестницы
При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.
Вернуться к оглавлению
Чертежи лестниц
Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.
Прямые
Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.
Схема и чертеж прямой лестницы
Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.
Поворотные лестницы с площадками
Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.
Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.
При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.
Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.
Лестницы с забежными ступенями
Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.
Пример лестницы с забежными ступенями
Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.
Винтовые
Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).
Примеры чертежей и эскизов лестниц, а также обозначение их основных элементов на схемах
Даже начинающий строитель знает, что прежде чем возвести какой-либо объект, необходимо вначале схематично изобразить его на чертеже. Не являются исключением из этого правила и лестничные конструкции. Чтобы самому сделать эскиз лестницы либо научиться хорошо ориентироваться в уже готовом изображении системы, нужно знать, как обозначаются на схеме ее основные элементы. Подробному изучению данной темы и посвящен этот материал, красно проиллюстрированный качественными фото и полезным видео.
Для того, чтобы построить лестницу, мало ее нарисовать, необходимо еще знать ее основные допустимые размеры, а также уметь разбираться в обозначениях ее основных элементов на чертеже
Чертеж лестницы – первый шаг ее создания
Нарисовать лестницу свой мечты сможет даже человек, не обладающий особым талантом художника. Однако профессиональный строитель вряд ли, без сопутствующих пояснений сможет разобраться в таком рисунке. Поэтому прежде чем приступить к выполнению схемы, следует изучить хотя бы общие правила оформления чертежа.
Однако вы можете изобразить лестницу своей мечты на бумаге, а затем передать этот рисунок профессиональному проектировщику, который по нему сделает грамотный чертеж
Как правило, эскиз лестницы разрабатывается еще в ходе проектирования дома. Хотя ступенчатая конструкция может быть взведена в помещении уже после завершения строительства.
Такую лестницу обязательно необходимо включить в проект всего дома
Что такое проект
При проектировании многоуровневого строения уделите должное внимание расположению в нем удобной лестничной конструкции
Что присутствует на плане:
Эскиз будущей ступенчатой системы не обязательно делать самому, его можно заказать профессиональному проектировщику либо скачать понравившийся чертеж в интернете
Изображения и обозначения
Прежде чем приступить к созданию чертежа лестницы, необходимо научиться разбираться в общепринятой терминологии и обозначениях, касающихся данных конструкций.
Подробный чертеж лестницы поворотного прямого типа с уже рассчитанными размерами
Данное понятие включает в себя несколько пунктов – это терминология, связанная с:
Разберем подробнее каждый из этих определений.
Еще один готовый проектировочный чертеж лестничной системы комбинированного типа, который может вам также пригодиться
Тип лестницы
Перед тем, как начать выполнять схематичное изображение лестничной конструкции, определитесь, к какому типу она будет принадлежать:
Если вы составите грамотный чертеж, соответствующий всем требованиям, предъявляемым к данной конструкции, у вас может получиться даже такая великолепная модульная лестница
На фото изображена пожарная лестница для эвакуации людей в случае ЧП, которая обязательно должна присутствовать в каждом здании
Основные элементы
Основными элементами, изображаемыми на схеме, являются:
Для того, чтобы сделать такую лестницу, внимательно ее рассчитайте и выполните грамотный чертеж
Обозначения на схемах
На чертеже лестничная система изображается в виде схемы, на которой обозначения выполняются в соответствии с ГОСТ 5401-50. Рассмотрим их подробнее на примере фото чертежа, приведенного ниже.
Итак, мы выяснили, что схема обычной лестницы (смотрите фото выше) имеет такие условные обозначения:
Кроме того, на схеме имеются специальные стрелки, указывающие направление движения по лестнице.
Подробная схема лестницы поворотного типа с расчетом размеров каждого ее элемента
Размеры конструкции
К основным размерам лестничной системы относятся такие параметры:
Проектируя лестницу, обязательно учитывайте основные требования, которые предъявляются к размерам конструкции
Материалы
Руководство по графическому изображению материалов изготовления также содержится в ГОСТе 5401-50. Далее приведем подробное описание данных обозначении:
При проектировании чертежа лестницы, воспользуйтесь данными графическими изображениями материала ее изготовления
Вывод
Таким образом, в статье мы рассмотрели основные элементы лестничных систем и их условные обозначения на схемах и чертежах. Теперь собственноручно сделать эскиз любой конструкции и правильно схематически изобразить на нем все составляющие лестницы вам не составит труда.
Грамотный и правильно выполненный проект поможет в итоге возвести качественную и красивую лестницу в вашем доме
Однако, если вы не обладает чертежными навыками либо для возведения лестницы у вас нет достаточного количества свободного времени, вы всегда сможете заказать уже готовую, качественную и правильно спроектированную лестничную систему в нашем популярном интернет-магазине «Супер Лестница»
Великолепную модульную конструкцию маршевого типа с поворотом на 90 градусов вы можете хоть сегодня приобрести в уникальном интернет-магазине «Супер Лестница»
Видео по теме
На представленном ниже видео вы найдете интересный вспомогательный материал, касающийся темы статьи.
Для того чтобы иметь возможность грамотно создать чертёж лестницы, мастеру необходимо обладать некоторыми навыками в данной сфере. Этот процесс включает в себя несколько этапов. Основные из них – это разработка чертежей, работы, касающиеся установки конструкции на месте, и изготовление узлов и деталей. Если на одном из них будут допущены даже самые незначительные погрешности, в дальнейшем это может отразиться на всей конструкции в целом.
Перед тем как начинать чертить лестницу, необходимо точно определиться с её внешним видом. Для этого лучше как можно точнее вычислить размеры и особенности выбранной модели сооружения. Именно на этих этапах новички допускают больше всего проблем, поэтому не стоит забывать о консультациях у специалистов.
Терминология
Перед тем как разрабатывать план лестницы, необходимо в полной мере ознакомиться с названиями различных моделей, а также составляющих элементов выбранной конструкции. Например, маршевые сооружения на чертежах всегда помечаются с помощью прямых линий. Винтовые лестницы всегда чертятся с учетом опорной стойки, которая расположена по центру конструкции.
В данной статье вы узнаете, как сделать чертёж лестницы
Если необходимо создать чертеж спиральной лестницы, здесь придется учесть некоторые чёткие отличия от винтовой конструкции. В такой ситуации габариты всегда описывают окружностью, внутренняя опора которой располагается не в геометрическом центре сооружения, а на определенном отдалении от него.
Чертежи лестниц с поворотом имеют четкие отличия от остальных в виде наличия 2 маршевых участков. Между ними располагаются забежные ступеньки или участки с промежутками. Если лестница сборная, чертёж обязательно должен включать в себя несколько одинаковых конструктивных частей.
При создании чертежа больцевой конструкции необходимо учитывать, что несущими частями сооружения являются остальные элементы, связывающие ступени между собой. Именно они и называются больцами.
Чертежи готовой пожарной лестницы всегда отличаются от стандартных конструкций тем, что здесь предусмотрены совсем другие размеры и углы наклона. Иногда их обозначают, как вертикальные, для того, чтобы мастер смог определиться с тем, как правильно в будущем будет происходить установка данного сооружения.
В данном видео вы подробнее узнаете о чертеже лестницы:
Помимо отличий при создании чертежа, стоит учитывать, что эти конструкции могут отличаться по используемому материалу. Им может быть:
Элементы конструкций
Перед тем как начинать изображать лестницу в разрезе, желательно определиться с составляющими элементами. В первую очередь сюда относится следующее:
Расчет лестницы
В процессе составления проекта и создании лестницы в разрезе необходимо учесть определённые условия, а также требования. Мастер должен понимать, под какой тип движения следует рассчитать основную конструкцию. Также в первую очередь необходимо разобраться с тем, с какими нагрузками придется столкнуться в процессе эксплуатации. Разновидности лестниц, рассчитанные только для людей или перемещения груза, будут абсолютно разными.
Также специалистам стоит учитывать параметры, определяющие разницу между уровнями или этажами, форму и площадь помещения, где будет находиться сооружение. После того как тип лестницы окончательно определён, нужно обозначить её параметры. Имеется в виду следующее:
Мастер должен понимать, что между каждым из элементов предусмотрено определенное соотношение, именно поэтому параметры лестничных конструкций не определяются по собственному желанию. Если говорить о площади прямых лестниц, здесь просматривается зависимость от высоты уклона и подъема, а эти характеристики, в свою очередь, будут определять расчёты касательно уклона.
Когда происходит разработка лестничного проекта, некоторые характеристики конструкции всегда задаются мастером, а остальные – определяются с помощью вычислений. Например, если человек знает и обозначил площадь лестницы на бумаге, с помощью этого можно рассчитать уклон, а также определить необходимые ступени и их количество.
Когда производятся расчёты, касательно элементов лестницы, здесь большое значение имеют показатели ширины лестничного марша. В данном случае необходимо учесть, что для комфортного прохода по конструкции одного человека достаточно примерно 600-700 мм.
Обратите внимание! Если сооружение предусматривает в будущем наличие встречного движения или потребность в переносе каких-либо громоздких предметов, в таком случае ширина конструкции не должна быть меньше чем 850-1000 мм. Но при этом лестницу желательно соорудить максимально простой по конфигурации и расположить вдоль одной из стен в помещении.
Перед переходом непосредственно к созданию проекта стоит точно определиться с размерами лестничных элементов. Для этого обозначается место сооружения на бумаге, а также габариты конструкции, схемы ступеней и высота каждого этажа.
Изображения и обозначения
Помимо форм, на чертежах стоит условно обозначить и основной материал, из которого изготавливали лестничную конструкцию. Имеется в виду следующее:
Технология построения чертежа лестницы
В первую очередь чертёж схемы лестницы включает в себя обозначение конструкции относительно дома. Если речь идёт об обыкновенной конфигурации (двухместной или одноместной), чертежи разрабатываются в следующей последовательности:
Далее по плану стоит разметка разреза дома и указание на бумаге отметок, обозначающих потолок, пол и стены. Ещё не стоит забывать рассчитать габариты лестничной конструкции по высоте, а также количество ступенек.
Здесь же указывают высоту ограждений. Инструкция при проектировании разреза лестницы выглядит следующим образом:
Если хозяин дома желает самостоятельно составить проект со всеми обозначениями лестницы на чертеже, лучше как можно тщательнее изучить видео на нашем сайте, не забывая советоваться со специалистами. В противном случае можно быть уверенным в том, что в процессе работы будет допущено множество серьёзных ошибок.
