Как сделать лобзик по дереву
Настольный лобзиковый станок своими руками
Распил небольших частей древесины выполняют лобзиком. Устройство имеет небольшие размеры и обычно имеет электропривод. Заводские модели отличаются по своим характеристикам и по стоимости. При небольших объёмах обработки древесины есть смысл изготовить лобзиковый станок самостоятельно, из подручных средств. Для этого нужно несколько заводских деталей.
Устройство и характеристики стандартного станка

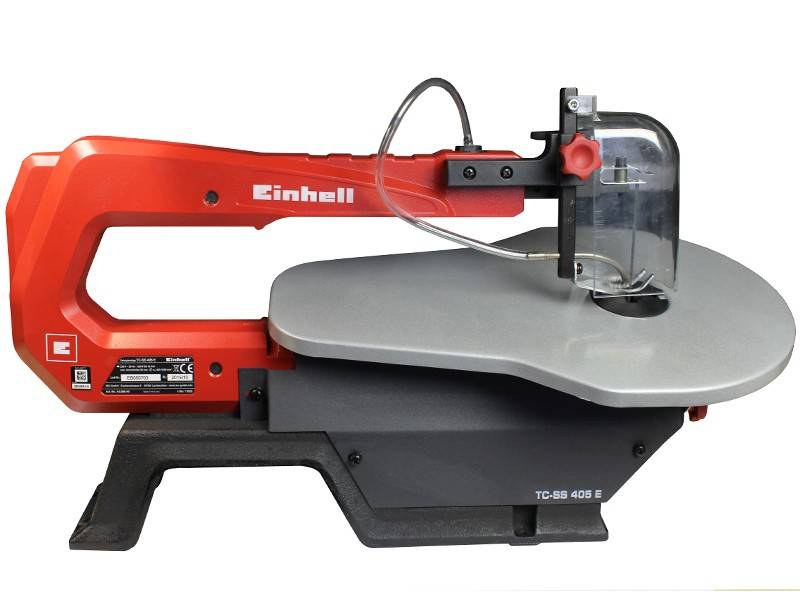

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.
Конструкция состоит из следующих деталей:
Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.
Средние характеристики заводских станков:
Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.
В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.
Классификация устройств
Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.
Классификацию ведут в зависимости от конструкции лобзиков.
Виды устройств:
Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины — нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.
Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.
Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.
Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.
Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.
Самодельный лобзик из ручного инструмента
Конструкции и чертежи представленных в сети вариантов самодельного лобзика отличаются. Виной всему фантазия авторов и стремление сделать устройство, которое будет выделяться на фоне остальных. Только концепция в большинстве случаев одинаковая — за основу берут ручной электролобзик и перепрофилируют его.
Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.
Порядок сборки:
Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.
Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.
Процесс модернизации
Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.
Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.
Варианты по улучшению конструкции:
Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.
Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

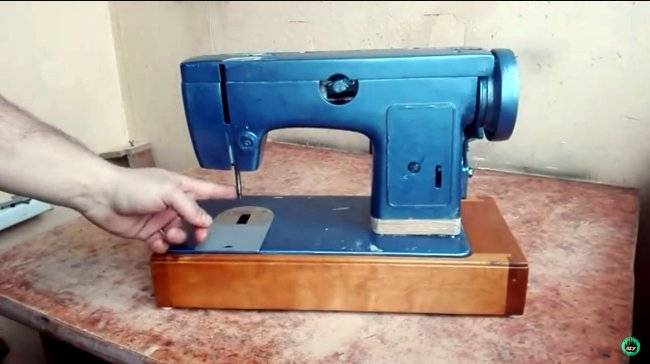

Швейная машинка в качестве лобзика
Наследника имущества бабушек и дедушек часто достаётся старая швейная машинка. Своё предназначение по пошиву одежды она уже отслужила, поскольку сейчас выпускают более точное оборудование. За неимением в хозяйстве лобзика можно не тратиться средства на его покупку. Его делают своими руками из швейной машинки.
Порядок действий:
Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.
Дорогой лобзиковый станок можно заменить конструкцией собственного изготовления. Она не будет уступать ничем по своим качествам и функционалу, если ответственно подойти к процессу сборки. Важно качественно выполнить механизмы из фанеры, которые служат опорным столиком. Желательно, чтобы столик имел возможность поворачиваться. Для варианта со швейной машинкой это сделать будет невозможно. При желании на столик наносят разметку, чтобы было легче отмерять детали в процессе работы.
Originally posted 2018-07-04 07:45:33.
Сообщества › Кулибин Club › Блог › Тысяча первый вариант стационарного лобзика
… собственно сначала небольшая предыстория.
Повздорили недавно с женой не предмет экономии семейного бюджета. У женщин вообще иногда случаются немотивированные приступы на почве — «Мы слишком много тратим!».
Типа — перед лицом пандемии коронавируса, инфляции, девальвации, падения рынков и предстоящих выборов президента США, нам срочно нужно урезать неоправданные расходы.
За не оправданные расходы она приняла покупку мною трех фрез, аж, на целую тысячу рублей. Я попытался ей в мягкой форме указать, что я этих денег не пропиваю, как многие, а трачу на нужный инструмент. И тут понеслась:
— Да, нафиг, ты вообще этот фрезер купил! За 20 000 руб!
— Ни, чо себе, а ты нафиг, себе сапоги купила, почти за этих денег?
— Сапоги вещь нужная, я в них хожу, а ты что фрезером своим сделал? Давай не будем тебе на зиму пуховик покупать — ходи с фрезером как дурак!
… честно сказать аргумент был убийственный. Но, те кто находится в семейных отношениях, знают — в этом ни в коем случае нельзя признаваться. Поэтому я гордо воскликнул:
Все, в течении трех дней в мастерскую не заходи! Я, тебе покажу, какая в хозяйстве это нужная вещь!
Ну, а теперь к нашим баранам. Нужно было напилить шаблонов для фрезеровки из 6 мм. фанеры. Попробовал лобзиком, ну, крайне не удобно. Одной рукой держишь заготовку, другой елозишь по ней лобзиком, при этом нужно постоянно переставляться. Короче решил заодно сделать лобзик стационарным. Вариантов подобных станочков в инете полно, поэтому сразу заявляю, что ничего нового дальше не будет, просто еще один вариант исполнения.
Лобзик у меня обычный, без наворотов и за недорого.
Большинство подобных конструкций подразумевают крепление к станине за подошву самого лобзика:
У такого решения есть два недостатка:
1. Высота подошвы около 15-20 мм., плюс толщина станины, из-за этого крадется полезная длина пилки.
2. Подошва к лобзику привинчена двумя винтиками М5, которые держатся на гайках просто впаянных в пластмассу корпуса. Когда подошва находится внизу, то нагрузок там практически нет, а вот вешать на эти жалкие гайки сам лобзик, плюс вибрации, это как то не очень надежно:
Исходя из этих соображений, было решено подошву снять, а штатное крепление подстраховать:
Подстраховал обычным строительным подвесом, притянув им корпус лобзика к переходной пластине:
В станине, под выступающие головки болтов и опорный ролик, выбрал, перовым сверлом, углубления:
Таким образом пластина плоско прилегает к станине и привинчивается к ней на саморезы :
Как сделать лобзик своими руками
Как быть, если необходимо воспользоваться лобзиком, но нет желания приобретать его? Опытные мастера ответят, что в таком случае проще всего сделать лобзик своими руками.
Существуют множественные способы, позволяющие самостоятельно изготовить и отремонтировать такой инструмент. Ниже представлен перечень вариантов применения наиболее простых и доступных из них.
Делаем ручной лобзик по простой технологии
Перед тем, как сделать лобзик следует подготовить недорогие и доступные материалы. Представим их в виде списка:
В качестве основания к ручному лобзику необходимо использовать скобу, которая изготавливается из листа фанеры (12 мм).
После этого следует выполнить утолщение на ручке, используя более тонкий фанерный лист (5 мм). Такое утолщение приклеивается равномерно с двух сторон ручки, что при последующей работе лобзиком обеспечивает его удобное положение в руке. При этом, скоба и ручка должны быть тщательно обработаны при помощи шлифшкурки и напильников разного класса.
Стальную пластину нужно вырубить с помощью зубила и провести зачистку зажимных губок, применяя напильник. Далее понадобиться дрель для выполнения прорезей в губках. Сделав этот шаг, приступаем к вырезанию острым зубилом насечек на них. Доработать левую зажимную губку нужно таким образом, чтобы было сделано резьбовое отверстие для болта. Выполняем прикрепление губок на скобу, и потом вкручиваем болты на левом зажиме, надежно закрепляя гайкой.
Варианты изготовления настольного лобзика
Настольные приспособления такого плана могут быть сделаны как с нуля, так и посредством доработок уже имеющихся устройств.
Вариант 1
Чтобы изготовить новый настольный механический лобзик, требуется предварительно обзавестись следующими инструментами и расходными материалами:
Сперва выполняем подготовку каркаса, для этой цели хорошо подойдет дюралевая труба. В процессе изготовления каркасной рамы должен быть предусмотрен проход, через который прокладывается электропровод, что будет обеспечивать инструмент электропитанием. При помощи медного листа изготавливается П-образная рамка, которая затем прикрепляется непосредственно на каркас. На участке, где каркас соединяется с рукояткой лобзика, выполняется прикручивание рамки при помощи винтов.
Затем берем пластиковую основу для просверливания в ней отверстий и крепежных прорезей. На подготовленной основе закрепляем лобзик таким образом, чтобы в сделанном отверстии пилка могла свободно пройти. Струбцинами, прикрепляем готовое приспособление на плоскую поверхность, к примеру, на стол.
Вариант 2
Для изготовления лобзика можно использовать швейную машину, в ремонте которой нет необходимости. Чтобы сделать такой инструмент понадобятся следующие материалы и инструменты:
Выкручиваем из нижних частей конструкции машинки все болтовые крепления, полностью снимается вся рабочая система с нитью. Производим удаление металлического крепежного стержня путем выбивания и снимаем приводной вал. Выкручиваем еще 2 болта и делаем разбор панели, которая закрывает швейную машину, ее съем осуществляется довольно просто. Аккуратными движениями удаляем швейную иглу и приступаем к работе.
В первую очередь выполняем работы с прорезью для иглы. Расширяем ее до таких размеров, чтобы туда могла поместиться пилка. С этой задачей поможет справиться надфиль. Выбирать его следует исходя из размеров ножовочного полотна. Старайтесь максимально точно сделать подгон размера прорези под пилку. Расточив разъем, можно установить полотно на место бывшего иглодержателя. И в завершении, проворачивая колесо необходимо проверить несколько моментов, чтобы:
Такие лобзики подойдут для использования в работе с фанерой, бальзовым деревом и пластиком, а при использовании электромашинки, такое приспособление можно преобразовать в электролобзик.
Видео «Лобзик. Выбор инструмента и работа с ним»
Если нет возможности отремонтировать лобзик
В случае, если использование ручного лобзика не соответствует задачам, а электрические не возможно починить, то стоит использовать представленные ниже возможности, которые позволят изготовить электролобзик. Электрический лобзик настольного типа:
Делаем разметку для прорезей в фанере и аккуратно их вырезаем. При наличии маятникового хода, необходимо его отключить. Затем помещаем в прорезь ножовочное полотно и прикрепляем его там. Также на фанере делаем несколько щелей, просверливая дрелью отверстия и соединяя их друг с другом. В сделанные прорези помещаются винты. Закрепить в итоге инструмент посредством струбцин на плоских поверхностях не составит усилий. Устройство готово.
Лобзик из электродрели:
Используя листовую сталь (4 мм) делаем изделие в виде С-образной рамки, которая будет основанием лобзика. Далее прикрепляем ее к электродрели. Для этой цели необходимо создать специальный хомут из стального листа (1,5 мм), благодаря которому обеспечится крепление. На краях основания закрепляем пружинные рейки. Стальной лист (1 мм) нам понадобится чтобы изготовить зажимы, посредством которых будет крепиться пила. Подобные зажимы на краях также позволят укрепить С-образную рамку. А из стального прута можно изготовить кривошип, который приведет пилку в действие. Для шатуна нам понадобиться стальная полоса, которая позволит создать кривошипно-шатунный механизм.
На этом работы по изготовлению лобзика можно считать законченным. Из-за его массивности в целях безопасности лучше зажать дрель в тиски во время работы. А рабочие материалы оптимальнее располагать на плоских поверхностях.
Видео «Лобзик. Модернизация»
Как сделать электролобзик своими руками
Самодельные приспособления к электролобзику
Часто бывает так, что пилка при работе электролобзика уходит в стороны. Дабы этого не происходило, можно использовать самодельную насадку. Для заготовки нам потребуется напильник в форме треугольника. На нем сделан хвостовик, как на самой пилке. Достаточно вставить его в электроинструмент и начать работу.
Также можно создать хвостовик из напильника круглого типа. Для этого отрезаем напильник по длине пилы. На станке для натачивания ориентируем по ребру и стачиваем ненужный металл до 1,5-миллиметровой толщины или иного размера в зависимости от типа устройства. После этого вставляем его в отверстие лобзика, и можно начинать работу.
Также можно сделать пилу к электролобзику. Для этого нам нужна будет обычная пилка от лобзика, чтобы по ней мы делали заготовку из полотнища. У нее дев функции – распил дерева и распил металла. Сначала при помощи линейки делим заготовку на две равные части, после чего проделываем поглубже и проводим 2 линии.
При помощи двух кусачек по разрезу осуществляем надлом и получаем пару заготовок. Одна из них предназначается для работы с деревом, а другая – с металлом. Теперь прикладываем пилку на заготовку и осуществляем повтор контуров. Следует вырезать место под замок, где будет прикрепляться пилка в электролобзик, и отмечаем длину.
О том, как сделать электролобзик из швейной машинки, смотрите в видео ниже.
Выбор инструмента
Чтобы выбрать хороший станок, подходящий для решения конкретных задач, необходимо обратить внимание на его мощность. Основная часть моделей комплектуется электроприводом мощностью от 90 до 500 Вт
Для домашнего использования оптимальна мощность 150-200 Вт.
Важным критерием выбора является наличие двух скоростей работы агрегата. В стандартном варианте – 600 и 1000 об/мин. Это дает возможность подбирать подходящий режим для работы с материалами различной плотности.
Рабочий стол бывает неподвижным и поворотным. Фиксация стола под наклоном позволяет резать материал под заданными углами, отличающимися от 90°. Также встречаются модели, у которых предусмотрена регулировка высоты стола – это позволяет продлить эксплуатационный срок пилки, поскольку можно использовать для работы разные ее участки по всей длине, а не только центральную часть.
Производители оснащают лобзиковые станки различным набором опций, в том числе:
Как сделать станок из ручного лобзика?

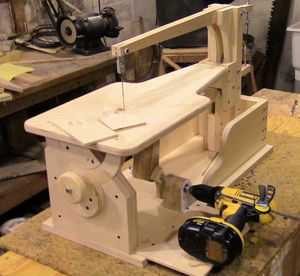

Рассмотрим порядок действий при изготовлении лобзикового станка. Конструкция представляет собой рабочий стол с закрепленным снизу лобзиком. Коромысло состоит из жестко укрепленной стойки с подвижным подпружиненным рычагом. Этот вариант считается доступным и надежным, лишенным лишних узлов и деталей.
Для простоты и наглядности рекомендуется набросать рабочие чертежи, которые позволят уточнить некоторые особенности конструкции и ответить на возникающие вопросы относительно размеров, точек соединения и других деталей сборочного процесса.
Создание станка можно условно разделить на три этапа, которые следует рассмотреть по отдельности:
Подготовительный этап
Перед началом непосредственного изготовления станка необходимо произвести некоторую подготовку. Прежде всего, следует изготовить специальный переходник для установки пилки. В большинстве лобзиков посадочный конец пилки вставляется в гнездо и зажимается винтом.
Режущий орган станка — более тонкая и длинная пилка с отверстиями на концах, которые одевают на специальные штырьки (или сквозь которые проходят крепежные винты). Поэтому надо изготовить переходник, нижняя часть которого копирует хвостовик стандартной пилки для данного лобзика, а верхняя снабжена отверстием для винта с гайкой, которыми переходник соединяют со станочной пилой.
Здесь порядок действий ничем не лимитирован — некоторые вытачивают деталь нужной формы из металлической пластинки, другие берут обломок готовой пилки с хвостовиком и приваривают к нему стальную шайбу с последующей обработкой для аккуратности.
Кроме этого, надо подготовить необходимые инструменты и материалы, в числе которых присутствуют:
Рисунок 3 – Чертеж лобзикового станка
Приведенный список не исчерпывающий, могут понадобиться дополнительные инструменты или материалы.
Создание заготовок

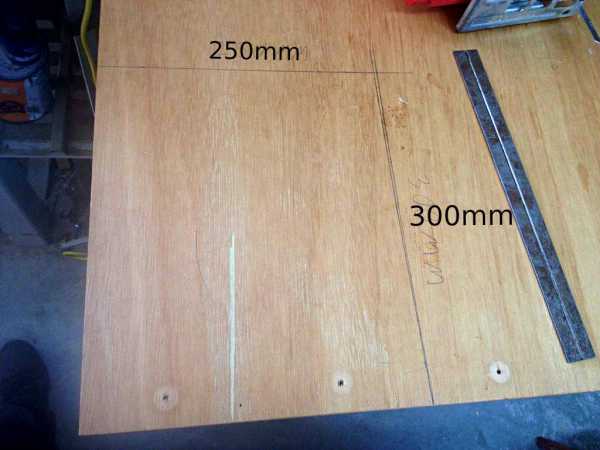

Первым действием станет изготовление рабочего стола. Отпиливается кусок фанеры или ДСП запланированного размера. Здесь особых ограничений нет, но придется учесть величину помещения, в котором станок будет размещаться. Слишком маленький стол будет неудобен для работы с большим деталями, а излишняя площадь стола займет много места в комнате (или мастерской).
Как правило, выбирая величину стола, ориентируются на размер деталей, которые будут обрабатываться на станке. На столе делают отверстия для крепления лобзика и под пилку. Для этого от инструмента отвинчивают подошву, прикладывают ее к столу и отмечают центры отверстий под соединительные болты.
Рисунок 5 – Коромысло лобзикового станка
Вторым действием станет изготовление коромысла. Для него понадобится два элемента:
Для стойки берут профильную трубу прямоугольного сечения и приваривают в нижней части опорную площадку.
Ее размер должен обеспечить неподвижность, устойчивость и надежность стойки во время работы под нагрузкой.
Высота должна соответствовать длине пилки в максимально поднятом состоянии плюс небольшой запас на размер узла крепления.
Оптимальный вариант — в среднем положении пилки подвижный рычаг находится в горизонтальном положении.

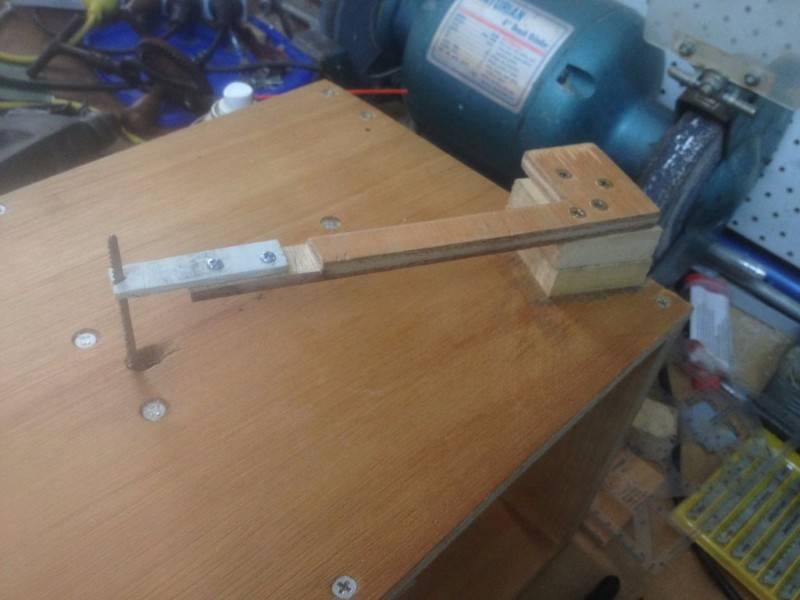

Подвижный элемент представляет собой балку, установленную на стойке при помощи шарнирного соединения. Длина передней части обеспечивает расположение узла крепления пилки точно над соответствующим элементом лобзика. Задняя часть рычага соединяется с пружиной, обеспечивающей натяжку.
Затем надо изготовить узел натяжения. Он представляет собой обычную пружину, которую натягивают с помощью регулировочного винта. Его крепят к одному концу пружины, продевают в специальную петлю на станине и натягивают при помощи гайки с шайбой.
Сборка
Процесс сборки не представляет сложности. Необходимо выполнить следующие действия:
Если расчеты были выполнены правильно, пилка будет перемещаться точно по вертикали без рысканий в стороны. Рекомендуется перед запуском лобзика проверить ее ход и убедиться, что никаких непредвиденных ситуаций не ожидается.
Как изготовить собственную установку
Желание создать самодельный электролобзик может возникать по нескольким причинам:
Сконструировать электролобзик не составляет труда. Типовая структура выглядит так:
Установку легко приспособить под любой источник крутящего момента. Пара шкивов (один располагается на валу двигателя, другой – приводит в движение кривошипно-шатунный механизм) позволяют варьировать передаточное число, снижая нагрузку на силовой агрегат и позволяя получить нужные обороты (они же отвечают за количество ходов пилы в минуту) на исполнительном устройстве.
Станок, построенный по приведенной выше схеме, может иметь самую разную конфигурацию, материал изготовления также выбирается индивидуально. Пример готовой установки имеет такой вид:

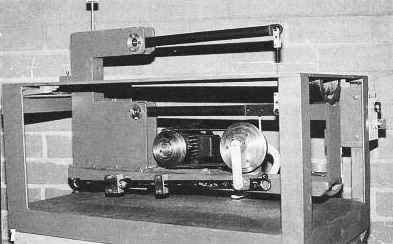

13 Replies to “Нож из старой пилки от электролобзика”
я конешно понимаю что рукоятка из синей изоленты прочнее…
Спасибо за идею,сталь в пилках хорошая,и ножи будут отличные.Особенно для резьбы по дереву.
…потом покажите что получилось!
полезная штука у меня как раз несколько пилок использованных есть
а я из своего мёртвого лобзика вот что сделал.
Тоже где-то валяется мертвый, найти бы его еще!
очень полезный агрегат получился. всегда в рюкзаке. да и пилки в ручке всех калибров.
Очень интересная идея, такого мне еще в голову не приходило, спасибо за идею
Да, не зач-то! Пользуйтесь!
Да, не за что! Пользуйтесь!
Переделка места крепления иглы под пилку
В рабочем штоке машинки имеется отверстие с резьбой, позволяющее прикрепить механизм фиксации пилки. Существует несколько вариантов подобных самодельных устройств, но наиболее прочным и надежным можно назвать трубку, надетую на шток и зафиксированную на нем болтиком. Для этого в верхней части трубки делается отверстие для болта, который вкручивается в отверстие, имеющееся на штоке. В нижней части трубки делается еще одно отверстие, в котором нарезается резьба М3 или М4.
Пилка вставляется в трубку и надежно фиксируется винтом. Этот способ крепления проще всего, но и он некоторым пользователям кажется ненадежным. Поэтому есть еще один вариант — вместо трубки берут пруток диаметром 10-12 мм, сверлят с одного торца отверстие под шток и поперечное отверстие для фиксации пилкодержателя на штоке. Для установки пилки делают прорезь в продольном направлении, В которую вставляют пилку. Фиксируют ее с помощью болтика, который завинчивают в подготовленное отверстие с резьбой.
Изготовление лобзикового станка из швейной машинки — несложный и непродолжительный процесс. Результатом его станет появление удобного и компактного приспособления, позволяющего точно и аккуратно вырезать сложные криволинейные фигуры. Для увеличения срока службы пилки можно использовать дополнительные куски ДСП, которые укладывают на рабочий стол, и, по мере снижения качества заточки, убирают. Участок, которым полотно пилит заготовку, изменяется, в ход снова идут острые зубья. Такую процедуру можно проделывать несколько раз.
Доработка штока от сломанного электрического лобзика заводского производства

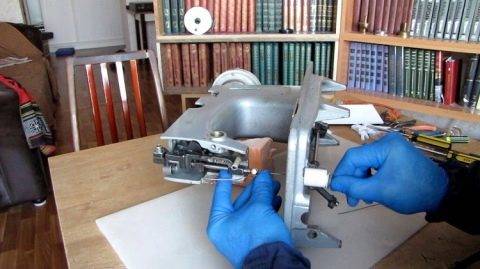

Окончив разборку швейной машинки, я занялся штоком от сломанного электролобзика. Его нужно было распилить, удалив лишнюю часть, после чего смонтировать на новое место. Для этого я отмерил от зажима пилки примерно треть всей длины, пометив место распила маркером.
Это лишь на первый взгляд кажется, что шток электрического лобзика цельнометаллический. На самом деле, это полая трубка, которую довольно легко отпилить обычной ножовкой по металлу. Но при этом, чтобы не тратить лишние силы на стальной сердечник, расположенный внутри неё, лучше трубку вращать. А когда она будет полностью распилена, просто снять её с сердечника. Я же воспользовался болгаркой: какой смысл тратить лишнее время?
Отмечаем место реза на штоке от сломанного электрического лобзика
Установка части штока лобзика на швейную машинку
Шток отрезан, и теперь оставалось установить его на швейную машинку. Для этого нужно было просверлить отверстие диаметром 3 мм как на нём, так и на штоке машинки. Вот здесь следовало быть внимательным. Сверло должно было пройти точно перпендикулярно полотну. Также и на штоке машинки – ровно параллельно её оси. На отпиленной детали была сделана метка на расстоянии примерно сантиметра от края.
Для того чтобы правильно просверлить отверстие, я воспользовался станком. Если же таковой отсутствует, советую зажать деталь в тиски. Перед началом работы стоит накернить точку сверления. В противном случае, сверло будет соскальзывать с округлой поверхности штока.
Место сверления отмечено, можно приступать
После того, как оба отверстия готовы, шток от сломанного лобзика был одет на ту же деталь швейной машинки, отверстия совмещены, а элементы зафиксированы при помощи болтика с гайкой. Конечно, можно было потратить ещё немного времени (возможно, впоследствии я так и сделаю), чтобы нарезать резьбу в отверстиях. Это ещё надёжнее зафиксирует соединение. Однако, даже после того, как резьба под нужный диаметр будет нарезана, а винт в неё ввёрнут, не стоит пренебрегать дополнительной гайкой с обратной стороны. Всё-таки скорость будет большой, да и нагрузка при работе весьма значительна.
Фиксируем соединение болтиком с гайкой и протягиваем её
Шаг 7: Делаем направляющую для пилки
Направляющая не даст полотну гулять в стороны во время резания, особенно на высоких оборотах.

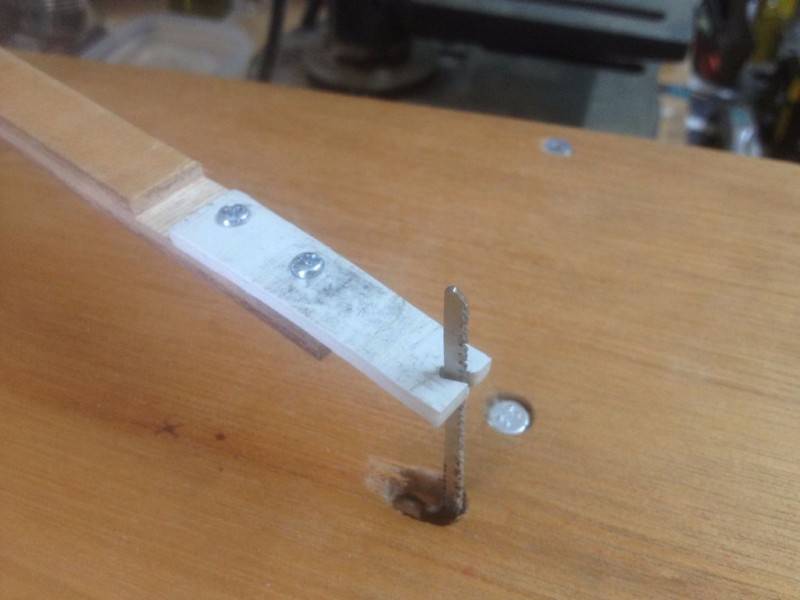

Направляющую я сделал из маленькой полоски ПВХ-пластика. На одном конце полоски лобзиком делаем небольшую прорезь под углом к середине полоски. Закрепляем полоску позади пилки, привинтив к деревянной Г-образной детали, закрепленной на крышке вашего станка. Направляющую можно смазать маслом для лучшего движения.
Детали для электрического лобзика
При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент – пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа
Раму лобзика лучше делать из алюминиевой трубы.
Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.
Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен – компактный настольный либо полноразмерный, устанавливаемый на пол.
Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).
Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам – рычагам.
Устройство и характеристики стандартного станка
Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.
Конструкция состоит из следующих деталей:
Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.
Средние характеристики заводских станков:
Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.
В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.
Изготовление электролобзика своими руками
Самодельный станок, изготовленный для замены обычного лобзика по дереву, способен обеспечить качественное выполнение основного набора операций по фигурной резке листовых материалов. В зависимости от предназначения, можно сконструировать компактную электрическую модель или стационарный агрегат, рассчитанный на высокие нагрузки.
Материалы
В качестве базовой схемы удобнее всего использовать чертеж простого деревянного лобзикового станка с маховиком и педальным узлом и заменить механический привод на электрический. Если станок предполагается использовать лишь время от времени, можно обойтись без специального электродвигателя. Вместо него подключают любой подходящий электроинструмент. Удобно использовать шуруповерт с регулировкой скорости вращения.
Материалом изготовления самого станка служит древесина, при этом:
Согласно схеме лобзикового станка изготавливается станина и опорный постамент. В качестве крепежных элементов следует использовать саморезы по дереву, места соединений деревянных элементов конструкции рекомендуется промазать эмульсией ПВА
Важно, чтобы конструкция была прочной и отсутствовал люфт, иначе точность работы станка будет невысокой
Подготовка деталей и сборка
Далее вырезаются рычаги нужной длины, на их концах выполняются пропилы под крепления пилки. Крепление изготавливается из стальной пластинки толщиной 2-3 мм, с парой отверстий. Верхнее отверстие позволяет зафиксировать пластину на рычаге, а нижнее предназначено для крепления хвостовика пилки. Крепежные элементы – винты подходящего диаметра и гайки – удобнее использовать барашковые. Аналогично устанавливается крепление на нижний рычаг.
На следующем этапе рычажная система монтируется на станину. Для соединения свободных концов рычагов используется винтовая стяжка (талреп), которая дает возможность легко регулировать натяжение полотна пилки.

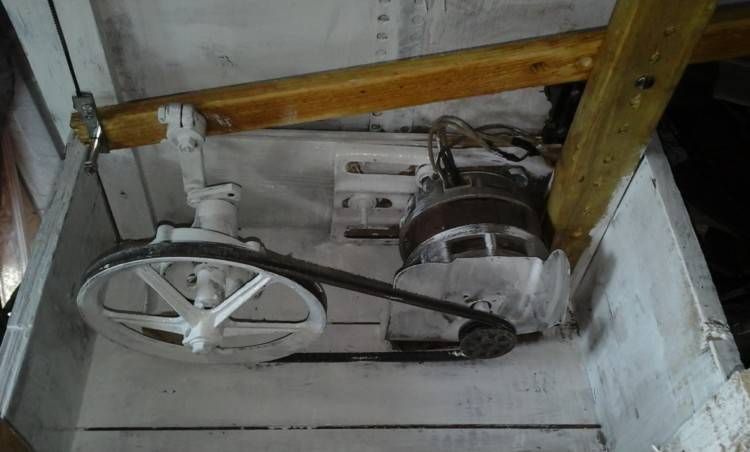

Далее изготавливается кривошипно-шатунный механизм. Чтобы закрепить ось вращения, в специальные отверстия в стойках устанавливаются закладные подшипники.
Стойки требуется скрепить между собой для создания прочной опоры для маховика. Осью может служить шпилька или болт не ниже 8 класса прочности. Маховик с нижним рычагом скрепляется посредством шатуна из той же фанеры, при этом тяги, соединяющие с рычагом, должны быть металлическими.
На следующем этапе изготавливается рабочий стол с поворотным механизмом – из фанеры необходимо вырезать поворотную дугу с прорезью. Стол устанавливают на станину. Чтобы легко фиксировать поворотный механизм в нужном положении, используют барашковую гайку.
Простой по конструкции самодельный станок удобен в работе.
Стандартные решения

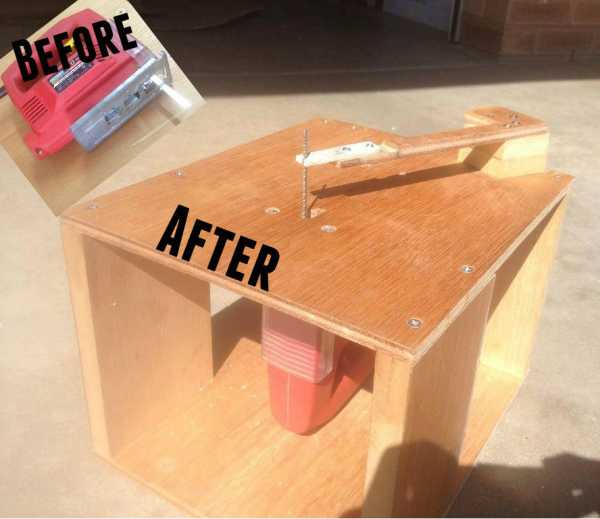

Станок из ручного электролобзика делается на основе простого столика. Это приспособление распространено, изготавливается серийно, образцы можно увидеть на фотографиях ниже.
Механика работы проста:
С помощью столика лобзики начинают резать по прямой, однако возможности такого приспособления ограничены. Если снять боковой упор и попытаться вести заготовку, формируя криволинейный рез, возникают те же проблемы отклонения пилы. Решить проблему можно применением простой пилы, жестко закрепленной парой роликов. Делать фигурные резы теперь удобно и быстро. Как выглядят самоделки и промышленные изделия данного типа показано на следующих фото.
Работа с настольным электролобзиком
Электролобзик, как и ручной инструмент, позволяет работать с деревом, фанерой, тонким пластиком или оргстеклом. Самоделки, выполненные при помощи данного устройства, отличаются высокой точностью и сложными формами. Электролобзиком выпиливают отверстия для розеток в деревянных панелях, производят фигурную резку материалов.
При работе с электролобзиком нужно защищать глаза.
Существует ряд правил, используемых при работе с данным инструментом:
Не следует прикладывать чрезмерные усилия к материалу. Пила должна с оптимальной скоростью производить резку, иначе не удастся избежать поломок полотна или всего инструмента.
Для разной работы следует использовать полотна разной ширины. Например, для длинных ровных разрезов применяют широкую пилку.
Для резки тонких материалов применяется подложка из фанеры. Так будущее изделие сохранится от повреждений.
Необходимо использовать средства для защиты глаз, так как во время работы лобзик поднимает в воздух большое количество мелких опилок.
При работе с листовым пластиком скорость движения пилы следует установить минимальной. При высоких скоростях происходит перегрев материала, вследствие чего он начинает плавиться.
При выпиливании круглых отверстий предварительно проделывают дрелью небольшую дырку в фанере, после чего сквозь нее продевают полотно пилы и закрепляют в зажимах. Отверстия прямоугольной формы делают по тому же принципу, но прямые углы выпиливают не сразу. Для начала их делают скругленными, а после прохождения пилой по всему периметру вырезают оставшиеся треугольные фрагменты.
Для того, чтобы фанера не вибрировала при работе с ней, материал надо надежно удерживать обеими руками, прижимая к столу
Важно следить за тем, чтобы во время резки не происходило резких разворотов материала, иначе пилу может просто заклинить и оборвать. В местах поворотов фанеру следует несколько секунд подержать на месте, дав время инструменту расширить пространство для действий, после чего двигаться дальше.
Лобзик из старой швейной машинки своими руками
Этот самодельный станок не потребует при изготовлении токарных работ. Все, что понадобится — отвертки и ключи.
— Старая электрическая швейная машинка— Лезвия для электрического лобзика— Аэрозольная краска синий металлик— Листовая фанера— Болты, гайки, шайбы M6— Секундный клей, сода— Пара подшипников, подойдут вот такие подшипники 6000 ZZ— Газовая горелка— Ножовка— Гаечные ключи, отверткаИтак, у Владимира нашлась старая швейная машинка «чайка».
Для изготовления из нее станочка придется удалить механизм подачи ткани, и вращения шпульки. Те болты, которые не откручивались, мастер прогрел газовой горелкой. После такой процедуры все очень легко разбирается.
В верхней части механизма автор сделал небольшую ревизию, смазал важные узлы, и снял регуляторы.Старая электрическая проводка также была заменена.Затем мастер покрасил все поверхности машинки аэрозольной краской «синий металлик».
С покраской он немного поспешил, машинке нужно увеличить рабочий ход штока. Ведь теперь будет разрезаться фанера, а не сшиваться ткань. Он изготовил подкладку из фанеры 20 мм толщиной, и прикрутил ее между основанием и верхней частью машинки.
Во избежание раскручивания болтов от вибрации, автор залил их краской.Первая проверка на работоспособность и величину хода лезвия.Возникла небольшая проблема. При нагрузке на лезвие оно плохо держится на штоке, и смещается назад.
Для того, чтобы решить этот вопрос, мастер изготовил из болта М6 и двух подшипников с проложенными между ними шайбами специальный упор.
Сделав в дощечке пропил, закрепил подшипники в нем, и обрезал излишек болта.С нижней стороны машинки он закрепил упорный механизм суперклеем с содой.
Теперь небольшие испытания по распиливанию кусочка фанеры. Режет весьма быстро и без сколов. Что же, Владимир дал вторую жизнь для старенькой машинки!
Спасибо автору за прекрасную идею по преобразованию старой машинки в годный станочек!Всем хорошего настроения, удачи, и интересных идей!Авторское видео можно найти здесь.
