Как сделать луноход робот
Как сделать самому Луноход
Если в детстве у тебя не было велосипеда, а теперь у тебя Бентли,
то всё равно в детстве у тебя велосипеда не было.
Так уж получилось, что в моём детстве не было Лунохода. А тут ещё и ребёнок родился. В общем, я подумал, и решил сделать игрушку нам обоим.
Создавать точную копию не хотелось, да и не умею я печатать корпуса дома, поэтому решил ограничиться воссозданием похожей функциональности. Кроме того, мне показалось негуманным вводить «программу» движения по памяти и не понимать, что именно получилось ввести, поэтому добавил дисплей.
Версия 1
Под рукой было недорогое шасси с Ebay и Arduino Uno.
Для управления моторчиками я взял PWM Servo Shield и на макетной плате спаял L293D + PCF8574:
Для считывания с клавиатуры взял PCF8574 и горсть диодов:
Саму клавиатуру сделал печатной платой:
Дабы клавиатура не разваливалась в руках, закрепил сверху накладку. Её пришлось заказать у «фрезеровщиков» 🙂
Для отображения программы используется обычный дисплей 20 на 4 символа. Да, тоже через PCF8574 😉
Для питания сначала использовал 4 батарейки, но они слишком быстро садились, и я заменил их на пару аккумуляторов 18650:
Для зарядки использовал модули TP4056, которые присоединил через реле к аккумуляторам, правда, не очень успешно.
Быстрее всего получилось написать прошивку. К сожалению, оказалось, что библиотека I2C LCD имеет лицензию GPL, и код отправился в корзину. Примерно тогда же я понял, что Arduino Uno не самый удачный вариант, и что горсть PCF8574 очень неудобно паять.
И я решил начать сначала.
Версия 2
Учёл предыдущий опыт, который подсказывал, что есть несколько проблем:
Железо
Клавиатуру я перенёс на печатную плату (пожалуй, это единственный сложный для повторения элемент). Накладку на клавиатуру мне отфрезеровали на заказ.
Оставался вопрос: из чего же сделать шасси? Пластика подходящего не было, металл тяжело обрабатывать… А если взять фанеру? «Но это же не эстетично!», подумал было я. Но когда через полчаса я получил нормальное шасси, то изменил мнение. Шасси было не очень презентабельно и отправилось в корзину, но скорость обработки так понравилась, что я решил и дальше использовать фанеру.
Правда, второй лист я начал пилить только после того, как нарисовал примерный план:
Для крепления моторов отрезал кусок алюминиевого уголка и высверлил:
Платы закрепил на шестигранных стойках и соединил между собой шлейфами.
(здесь же можно заметить стабилизатор на 5В и немного контактов питания).
Проводов питания оказалось многовато, поэтому я сделал из stripboard плату питания (подробности здесь). Подозреваю, что можно взять обычный sensor shield, у которого выводов питания с избытком.
Так как расширителей ввода-вывода больше не было, клавиатуру пришлось переделать (исходники). Я перенёс на неё диоды и резисторы подтяжки:
В качестве датчика оборотов использовал щелевую оптопару и шестерню (раскрасил её перманентным маркером):
В качестве третьего колеса использовал шарик:
Изначально там была опора в виде колёсика на коромысле, которая шла вместе с шасси. Однако при изменении направления движения колёсико начинало разворачиваться в самый неожиданный момент и тележку бросало в сторону.
Схема соединений
Лучше всего посмотреть файлы consts.h и lcd.ino, они содержат самую актуальную информацию. Соединения, как они есть сейчас, выглядят так:
Картинка кликабельна.
Прошивка
Прошивка, по сути своей, представляет обыкновенную программу, написанную в Arduino IDE. Режимов работы два: редактирование и выполнение. В процессе редактирования с клавиатуры принимается команда + количество повторений. Всё это упаковывается в 16-битное значение и складывается в массив в RAM. При выполнении программы из массива выгребаются значения и выполняются. Выполнение одного шага (в очень упрощённой форме) выглядит так:
Пройденный путь определяется по количеству импульсов с оптопары, которая проверяется в прерывании таймера.
К сожалению реальный мир несколько отличается от программной модели, на которую рассчитана прошивка, поэтому я добавил некоторое количество задержек, которые позволяют учесть инерцию шасси.
Я сознательно поставил MIT-лицензию. В моём понимании прошивку с такой лицензией можно свободно использовать как угодно, без необходимости публиковать дальнейшие изменения (не хочу никого ни к чему принуждать).
Руководство по эксплуатации 😉
Клавиатура слегка отличается от «классического» Лунохода:
Команда «Повтор» содержит один параметр: сколько шагов нужно повторить [один раз]. Пример: Fwd1, Pause1, Bwd1, Loop3; в результате команды Fwd1, Pause1, Bwd1 будут выполнены два раза. Первый раз потому, что они есть в программе, второй — потому что так указано в команде «Цикл».
На всякий случай контролируется заряд аккумулятора. Если он слишком мал, то выводится предупреждение и игрушка не едет.
Держать в голове всю программу тяжко, поэтому я прикрутил простейший индикатор, на котором дублируется вводимая информация.
После запуска отображается приглашение:
При вводе команды в левом верхнем углу отображается значок команды и количество повторений:
Если введено больше одной команды, снизу будет список (по сути, программа), а сверху всё так же будет отображаться вводимая команда:
Почему получилось именно так
Игрушка создавалась из того, что было под руками или легко достать. Отдельно хочется сказать про Arduino. Она выбрана по нескольким причинам:
Что можно улучшить
Шасси. При резком старте колёса «шлифуют» и игрушка сбивается с курса. Можно попробовать сделать шестиколёсное шасси, или вообще гусеничное (на Aliexpress есть, но я пока не пробовал).
GUI. Сейчас на индикатор выводится только минимальный объём информации, и делается это самым простым способом.
Код. Пулитцера я точно не получу.
Звук. Есть дешевые и очень мелкие mp3-плееры. Можно смело выкинуть ЦАП R-2R и заменить его на готовый плеер.
Резервные кнопки. Можно сделать запись готовой программы в EEPROM, чтобы она не терялась при выключении питания. Реализация может быть как в магнитолах: при длинном нажатии программу сохраняем, при коротком — запускаем.
Кнопка Out. На данный момент не реализована. Можно прикрутить что-то типа реле/сервы к одному из выводов Arduino.
Благодарности
Неудачные дубли
Мне нравятся фильмы с Джеки Чаном, потому что в конце есть нарезка неудачных дублей. У меня без них тоже не обошлось. Больше всего меня удивил тот факт, кто круглое сверло с двумя канавками даёт треугольное отверстие 😉
Робот-луноход Moon Walker. DIY KIT
И снова всем привет!
Сегодня будем собирать и паять робота Moon Walker.
Сразу скажу, что впечатление от игрушки неоднозначное. Все подробности ниже.
Желаю приятного чтения)
Как всегда начну с упаковки.
Обычный почтовый пакет, внутри много поролона, который так и не смог защитить упаковку робота от повреждений.
Я даже не уверен, что это дело рук Почты России, что-то подсказывает, что упаковка изначально такая и была.
Но, как бы там не было, сам робот оказался целым, чему я был чрезвычайно рад)
Помимо самого робота в коробке лежал пакетик с платой, радиоэлементами и инструкцией по сборке на китайском языке.
Перед тем, как описать процесс сборки, я хочу сказать, что изначально собрал неправильную схему, в связи с чем, робот работал неправильно.
Чтобы вы понимали всю суть этого набора, нужно описать вкратце принцип его работы.
Сам по себе робот функционирует уже из коробки, достаточно поставить три пальчиковых батарейки. Он может ходить вперед, что-то болтает и у него светятся глаза. Плата, которую необходимо спаять и установить — расширяет его функционал до возможности делать несколько шагов назад.
И всёё!
После неправильной сборки схемы, робот все так же ходил, болтал и сверкал глазами. Я даже изначально не понял, что вообще должно было измениться. Но погуглив пару часов, я выяснил, что схему сборки необходимо изменить. И вот именно о правильном варианте я буду рассказывать)
Паяем все элементы из набора на монтажную плату, должен остаться только один диод (на фото он припаян вертикально, но это не правильная схема, т.е. монтировать на плату его не нужно).
Естественно не забываем соблюдать полярность светодиода, диодов и электролитических конденсаторов.
На плате не обозначено, где плюс и минус у светодиода, поэтому выкладываю фото с обозначением.
Так же на плату необходимо было установить элемент с обозначением «J1». С трудом понял, что это обычная перемычка=)
Ну и напоследок, вернемся к диоду, о котором я говорил ранее. Паять его на плату не нужно.
Хотя судя по схеме я реально думал, что все делаю верно=)
После того, как установили и припаяли все радиоэлементы на плату, переходим к разбору корпуса робота!
Для этого снимаем черную крышку отсека с батарейками и выкручиваем три винтика.
Внутри располагается электромоторчик и несколько проводков. Два провода от моторчика идут на питание и два уходят в голову робота.
Наша задача отпаять провода от минусовой клеммы разъема под батарейки и плюсовой провод от кнопки включения, вместо них мы припаиваем нашу плату. Т.е. плюс от платы паяем на кнопку, а минус на клемму от разъема батареек.
Теперь отпаиваем красный провод (со стороны моторчика), который выходит из головы робота и к нему минусом припаиваем оставшийся диод, а второй конец диода паяем обратно на моторчик.

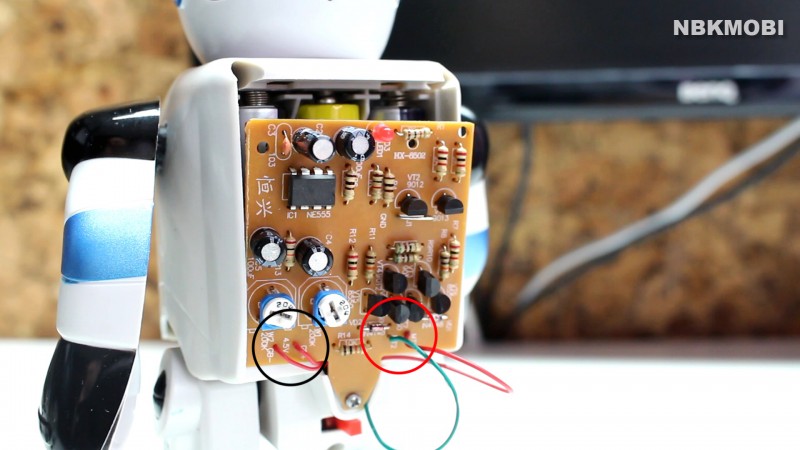

У нас осталось два проводка. Красный паяем в разъем «Mt1», а зеленый в «Mt2».
Поздравляю, сборка окончена.)
Как видно, плата устанавливается поверх батареек, вместо черной крышки. На мой взгляд выглядит не эстетично, да и не совсем практично.
После проверки, оказалось, что всё работает отлично, теперь робот научился ходить вперед и делать пару шагов назад. Но если честно, душевного удовлетворения от проделанной работы я не получил. Ожидал чего-то большего…
Больше подробностей по сборке смотрите в видеоверсии.
Оценить этот набор могу, как — СЛОЖНАА!
Удовольствие от сборки — РАЗОЧАРОВАНИЕ!
Нет, если конечно имеете огромное желание, что-то паять и собирать, то можно купить. Но мне кажется, что покупка этого набора не оправдает ваших надежд.
Желаю всем удачи.
И пока!=)
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Интересные космические поделки своими руками. Макет спутника своими руками из бумаги
Начали с Луны. Взяли воздушный шарик и начали обклеивать его туалетной бумагой. К сожалению, у нас не нашлось мяча (зима уже прошла, а лето еще не началось), а использовать глобус я сразу не догадалась. Что из этого выйдет, увидите дальше.
Первый слой делали сразу плотным, сразу в три слоя. Шарик предварительно покрыли пищевой пленкой и положили в миску, чтобы не катался. Луна нам нужна была не полная а «в фазе одной четверти» :)) — просто поверхность Луны, чтобы потом поставить на нее луноход.
«Клеили» первый слой на воду. Бумаги не жалели! Последующие слои клеили на ПВА пополам с водой. Сначала просто все ровненько. И давали подсохнуть. А пока наша Луна сохла, готовили запчасти к луноходу.
Начали с колес. Колес у него 8. Да, забыла сказать: это советский Луноход-1, его фотографии, рисунки и схематические изображения есть во многих энциклопедиях по космонавтике, а также в Интернете.
Для колес вырезали кружочки из картона, разрезали по радиусу и склеивали, чтобы получились такие «тупые» конусы. Четыре кружочка без дырочки посередине и четыре с дырочкой, как на этом фото. Дырочка нужна, чтобы потом в нее вставить ось, поэтому лучше сразу примерить.
Вот такие получились конусы. Теперь нужно склеить конусы друг с другом попарно: один с дырочкой, а другой без дырочки, выпуклыми сторонами наружу. Этого фото у меня нет, потому что мы сначала вообще сделали не так.
Затем полосками из гофрокартона обклеиваем эти получившиеся детальки. И сажаем колеса на оси. Оси — деревянные шпажки — были предварительно покрашены акрилом.
Таких «тележек» из четырех колес должно получиться две. Все палочки склеены каким-то клеем, похожим на тот, что используют сапожники:)
«Тележки» между собой тоже склеиваем палочками, чуть под углом, чтобы колеса могли стоять не на ровном столе, а на сферической лунной поверхности. Для этого сушим на спичечных коробках.
Вообще первый советский луноход был похож на кастрюльку на колесиках. В качестве кастрюльки мы взяли старый пластиковый контейнер (Кажется, в нем когда-то хранили мед?!). Контейнер был покрашен акрилом. Тут выяснилось, что он не пластиковый, а полиэтиленовый, и к нему ничего, в том числе клей и краска, не прилипает! Проволочки вставлены для будущих «приборов».
Луноходу жизненно необходима солнечная энергия, поэтому у него есть солнечная батарея. Для нее вырезан кружок из картона, из кружка сделан плоский такой конус. Потом этот конус был покрашен. Обратите внимание: с одной стороны у кружка оставлен был прямоугольничек, разрезанный пополам. Это для дальнейшего крепления к «кастрюльке».
К готовому покрашенному конусу крепим кружок из зеркального картона с продавленными линиями, имитирующими ячейки солнечной батареи.
Тем временем на Луне появились кратеры. Для их изготовления мы накладывали прямоугольничек мокрой туалетной бумаги и руками защипывали такие круглые складки. Я только одну показала дочке, все остальные она делала сама. Старались, чтобы кратеры получились разные по окружности. Это наша Луна сохнет на бутылке на фоне Земли)) Ничто не предвещало ничего плохого… Но примерив «кастрюльку с колесиками» к Луне, я поняла, что луноход на ней — все равно как баобабы на планете Маленького Принца! Стали думать, что делать. Детка расстроилась — такое детище, такая Луна получилась, и всё не туда. Папа вынес вердикт: резать! Детка зажмурилась…
«Луна» была надрезана, как апельсин. Здесь видны места разломов на ее поверхности. Начались срочные работы по восстановлению утраченной красоты. Вот тут-то и поняла я, что надо было сразу ее на глобус сажать, а не на шарик. А детка моя сказала (мы все это делали уже почти в самый последний момент), что надо отдать луноход отдельно, а про луну написать объявление: Извините, Луна на реставрации.
Вот здесь видно, как мы подставляли бумагу. А она оказалась другого оттенка! Срочно был вскрыт весь домашний запас туалетной бумаги и нужный оттенок (ну почти нужный) был найден. Сначала мы прикладывали туда просто мокрую бумагу, а потом по ней проходились кисточкой, смоченной в разбавленном ПВА. И так до тех пор, пока не сравнялись поверхности. А потом уже сверху накладывали рваные небольшие кусочки бумаги и при необходимости делали еще кратеры.
В перерывах между подсыханиями слоев лунной поверхности была сделана антенна. Это пайетки, стеклярус и бисер.
Космическая тема всегда остается интересной и завораживающей для всех детей. Предлагаем вам порадовать их, и отправится вместе в космическое путешествие, сделав своими руками из картонной бумаги и подручных материалов поделку лунохода.
Как сделать луноход?
Как вы думаете, как глазами детей выглядит луноход? Ведь они наверняка представляют себе что-нибудь блестящее ну и конечно необычное. Мы подобрали для вас самые яркие работы – знакомьтесь.
Луноход своими руками №1
Приступаем к работе:
Луноход своими руками №2
Приступаем к работе:
Видео: Луноход или Шагоход из Лего — Lego Своими руками
В дошкольной и школьной программе, наряду с осенними поделками, самодельными открытками на 8 марта и елочными украшениями, имеют месть быть необычные и оригинальные изделия из подручных материалов ко Дню космонавтики — яркие макеты Солнечной системы, маленькие космические станции, звезды и астероиды, ракеты, скафандры. Поделки на День космонавтики для детского сада и школы, созданные своими руками из бумаги, картона, пластилина, дисков, бутылок и даже макарон, позволяют детям проявить фантазию, приблизить далекий и недостижимый мир космоса, открыть завесу над десятками секретов Вселенной, в буквальном смысле прикоснуться руками к тайне мироздания. На нашей странице представлены лучшие идеи и поэтапные мастер-классы с фото и видео. Непременно воспользуйтесь ими!
Простые поделки своими руками на День космонавтики в детском саду
Самым маленьким мечтателям предлагаем смастерить своими руками простую поделку на День космонавтики в детском саду — космические звезды. Необыкновенные фигурные изделия с мелкими цветными кристаллами украсят выставку детских поделок и непременно принесут победу на праздничном конкурсе.
Необходимые материалы для простой поделки ко Дню космонавтики в детский сад
Пошаговая инструкция по созданию интересной поделки в детский сад на День космонавтики
Поделки на тему Космос своими руками
Оригинально и необычно будет смотреться поделка «Летающая тарелка», сделанная своими руками из диска. В качестве кабины для инопланетян послужат половинки от Киндер-сюрприза. Не забудьте раскрасить летающую тарелку вместе с малышом или наклеить сверху поделки звездочки, игрушечные глазки и другие предметы по желанию. Делаем несколько спиралек, которые станут ручками и ножками героя поделки – космонавта. Скатываем два шара – это будут голова и туловище поделки. Необходимо вырезать из картона верхушку поделки в форме конуса и 3 ракетные лопасти. Делать поделки на тему Космос своими руками очень интересно. Процесс лепки поделки можно сделать еще более творческим, если нарисовать на листе луноход или комету.
Подберите для этой поделки ко дню космонавтики тарелочки разного диаметра и глубины. В этом разделе мы расскажем вам об одном интересном способе сделать поделки своими руками ко дню космонавтики. Если у вашей поделки на тему космоса, сделанной из бросового материала, мало мелких деталей, то в конце ее можно просто обернуть фольгой. Простая поделка ко дню космонавтики для детей — это аппликация из бумаги. Открытка ко дню космонавтики на фото ниже украшена ракетой, сделанной из бумаги в технике оригами. Интересную поделку в технике папье-маше можно сделать вместе с ребенком ко Дню Космонавтики.
Интересные поделки на День космонавтики своими руками в школу: поэтапный мастер-класс
Младшие школьники в некотором роде умнее, усидчивее и терпеливее детсадовских малышей. А значит, ко Дню космонавтики они с легкостью подготовят не просто маленькие космические звезды, а целую Солнечную систему в качестве интересной тематической поделки. А поэтапные мастер-классы и подсказки родителей помогут справиться с заданием гораздо быстрее.
Необходимые материалы для интересной поделки в школу на День космонавтики
Поэтапный мастер-класс по созданию интересной поделки своими руками на День космонавтики в школу
Объемная летающая тарелка
Если верить современным СМИ, просторы космоса бороздят не только ракеты и шаттлы, но и НЛО. Ко Дню Космонавтики в школе или тематическом кружке можно сделать объемную модель космического корабля инопланетян. Поделка может использоваться не только для оформления стенда ко Дню космонавтики, ее можно выставлять и на других тематических мероприятиях, например, на праздновании Хэллоуина.
Придется немного повозиться с выпиливанием основания из дерева. В качестве альтернативы деревянному основанию тарелки подойдет любой круглый элемент достаточного диаметра, или взять уже готовый (например, можно вырезать окружность из пенопласта). Кроме того, нам понадобится брезент (желательно со светоотражающим эффектом), несколько деревянных брусков, прозрачная пластиковая тарелка из-под сухого завтрака и игрушка в виде инопланетянина.
На рис 1-5 можно увидеть, как выглядит объемная летающая тарелка на разных этапах создания. Если окружить ее электрическими гирляндами и фигурками инопланетян, получится роскошная инсталляция ко Дню космонавтики.
Каждый год 12 апреля в России отмечается День космонавтики. Сюрпризом родителям и учителям станет поделка своими руками ко Дню космонавтики.
Праздник посвящен первому орбитальному полету вокруг Земли, который совершил героический пилот Юрий Алексеевич Гагарин.
На страничке представлены работы своими руками, которые станут примером для творческих экспериментов в тесном семейном кругу.
Забавные поделки из макарон и круп на День космонавтики
Занимаясь с ребенком созданием забавной поделки из макарон и круп ко Дню космонавтики, родители могут не только весело и с пользой скоротать совместный досуг, но еще и научить детишек важным вещам. Так, в ходе сборки звезд можно подробно рассказать помощникам об этих далеких и волшебных космических объектах, об их видах и происхождении.
Необходимые материалы для забавной поделки из макарон ко Дню космонавтики
Пошаговая инструкция по созданию забавных поделок-звезд из круп и макарон на День космонавтики
Поделка «Космос» из пресного теста
Поделка ко Дню космонавтики в детском саду из этого сырья делается несложно. Придется лишь запастись терпением и некоторыми материалами:
Поделка ко Дню космонавтики в детском саду делается легко:
Поделка ко Дню космонавтики в детский сад готова! Можно смело участвовать в выставке.
Яркие поделки на День космонавтики из бумаги, картона и пенопласта: мастер-класс с фото и видео
Ребятишкам, только начинающим познавать мир, будет очень интересно изучить макет Солнечной системы, услышать занимательные факты про нашу галактику, узнать героев-космонавтов. Без помощи родителей в таком деле не обойтись. Сделайте в свободное время яркую поделку из картона, бумаги и пенопласта на День космонавтики и подробно объясните ребенку, что к чему.
Необходимые материалы для поделки из бумаги, пенопласта и картона на День космонавтики
Мастер-класс с фото и видео по изготовлению яркой поделки из бумаги и пенопласта на День космонавтики
Интересные поделки из пластиковых бутылок и картона ко Дню космонавтики
Интересные поделки ко Дню космонавтики из картона и пластиковых бутылок можно делать даже в компании самых маленьких рукодельников. Но перед занятием лучше активно подвигаться, чтобы запастись усидчивостью на весь творческий процесс.
Необходимые материалы для поделки из пластиковой бутылки ко Дню космонавтики
Мастер-класс по интересным детским поделкам из бутылок на День космонавтики
Для создания праздничной атмосферы в школе и детском саду педагоги нередко используют интересные поделки на День космонавтики из бумаги, картона, бутылок, дисков, макарон и т.д. Их легко сделать своими руками в домашних условиях и еще проще использовать в декорировании детских помещений.
При помощи соды и уксуса или водного раствора лимонной кислоты, можно сделать бурлящий вулкан или кислотный дождь!
Вариант 1. В стакан насыпаем немного соды, уксус разводим водой, чтобы запах был меньше, и реакция не была такой бурной. Понемногу наливаем уксус или раствор лимонной кислоты к соде, наблюдаем за реакцией.
Вариант 2. Сделать вулкан из пластилина, и все это сделать в кратере! Но размещать это все надо на каком-нибудь подносе.
Вариант 3. На большом подносе рассыпать соду тонким слоем, в бутылочку от капель для носа налить раствор уксуса или лимонной кислоты и понемногу поливать, наблюдая, как реагирует сода. Получается почти настоящий кислотный дождь!
Поделки ко дню космонавтики. Аппликация из бумаги на тему космос
Простая поделка ко дню космонавтики для детей — это аппликация из бумаги.
Геометрическая аппликация ракета
Ракета из бумаги в технике оригами
На вашем дачном участке уже зацвели нарциссы? Если еще нет, предлагаем вам вместе с детьми соорудить вертушки, напоминающие эти весенние цветы. Они добавят красок к появляющейся молодой зелени и помогут детям освоить еще одну поделку своими руками.
Особенность этой дисковой вертушки диаметром 14 см в том, что она вращается в двух плоскостях: вокруг своей оси и вокруг палочки-стебля, на которой закреплена. Она сама поворачивается в сторону ветра и, улавливая его лопастями, начинает крутиться. В этом мастер-классе мы заламинируем вертушку, сделав ее устойчивой к влаге.
Чтобы аккуратно согнуть картон без заломов, трещин и расслоения, предварительно нужно выполнить биговку — тонким предметом с тупым концом продавить линию (бороздку) на месте будущего сгиба.
Такую вертушку можно воткнуть в землю среди красивой зелени или в отцветший куст нарциссов. Ранней весной, когда зелени еще нет, можно сделать листики самим. Используйте для этого ленту «лист аспидистры» — ее можно купить в магазине флористических товаров или товаров для рукоделия. Нарежьте из ленты полосы шириной 4-5 см, сложите их вдоль пополам и склейте, расположив между половинками проволоку. Когда клей высохнет, вырежьте из склеенных заготовок характерные для нарцисса лентообразные листики так, чтобы проволока оказалась посередине. Свяжите листики небольшими пучками и закрепите их на тонкой палочке.
Боюсь крутиться будет плохо.
Идея классная, я тоже люблю делать всякие вещицы для сада. А чем у вас дорожки выложены? А то у нас до сих пор трава)
Комментировать статью «Вертушка своими руками – поделка из бумаги, которой не страшен дождь»
Ракета своими руками
Давайте сделаем очень простую и красивую ракету. Эту поделку могут сделать даже малыши с Вашей помощью. Необходимые материалы: цветной картон, цветная бумага, ножницы, клей.
Вот приблизительная выкройка.
Ее сделать совсем просто, размеры деталей зависят от того, какого размера ракету Вы хотите получить. 1. Из картона вырезаем корпус ракеты, ее верхушку, и подставку. Из цветной бумаги — кружочки — иллюминаторы.
2. Склеиваем корпус и верхушку. На корпусе с одной стороны делаем надрезы. На эти надрезы наносим клей.
3. «Ноги» ракеты надрезаем: одну сверху, другую снизу. Соединяем их.
4. На корпус ракеты наклеиваем кружочки иллюминаторы. 5. На корпусе ракеты делаем 4 надреза для того, чтобы установить его на подставку.
Вот и все! Чудесная готова!
Луноход своими руками
Такой сделать просто. 1. Цилиндр разрезаем на не очень широкие колечки, которые будут колесами лунохода. Это легко сделать при помощи острого ножа. 2. Каждое колесо оборачиваем фольгой.
3. Коробочку от плавленого сыра тоже оборачиваем фольгой. Для этого вырезаем из фольги круг, который по диаметру больше чем коробочка. Аккуратно загибаем края внутрь. 4. Внутри приклеиваем кружочек меньшего диаметра, чтобы прикрыть края и картон. 5. Колеса приклеиваем к дну коробочки, обернутой фольгой. 6. При помощи проволоки соединяем крышку и корпус лунохода.
7. Осталось самое простое. На крыше мы можем приделать антенны, радары или еще какие-нибудь интересные штуковины, это уже работа фантазии. Все это легко можно воткнуть в пластилин, пластилин обернуть фольгой и приклеить всю эту конструкцию к крыше лунохода.
Вот такой мы сделали.
ЛУНОХОД. КАК СДЕЛАТЬ ЛУНОХОД своими руками. ♦How to DIY♦
Начали с Луны. Взяли воздушный шарик и начали обклеивать его туалетной бумагой. А пока наша Луна сохла, готовили запчасти к луноходу. Как сделать ракету своими руками. Вообще первый советский луноход был похож на кастрюльку на колесиках. К готовому покрашенному конусу крепим кружок из зеркального картона с продавленными линиями, имитирующими ячейки солнечной батареи. Но примерив «кастрюльку с колесиками» к Луне, я поняла, что луноход на ней — все равно как баобабы на планете Маленького Принца! А после к нему приклеили еще одну шестиугольную деталь из зеракльного картона, тоже с продавленными линиями.
Как вы думаете, как глазами детей выглядит луноход? Делаем колеса. Колеса оборачиваем фольгой. Проволокой соединяем вместе готовые корпус и люк лунохода.
В тренде:
Инопланетяне и космический пейзаж
Наверняка у Вашего ребенка есть какие-нибудь фигурки человечков, монстриков, чудиков и так далее. Все их можно использовать для космической игры. Из пластилина можно сделать инопланетян на любой вкус и цвет. А на испорченном компьютерном диске разместить различные причудливые космические растения. И так у вас получится вполне космический пейзаж! Мы использовали фольгу, картон, спагетти. Очень весело получилось! Вот такие несложные можно сделать своими руками вместе с детьми.
Ракета оригами (видео)
В завершение всей космической тематики предлагаем вам сделать еще одну чудесную поделку — ракета оригами
. О том, как полезны занятия
оригами для детей,
я никогда не устану повторять. Это развитие массы полезных навыков и качеств! Правда, эта больше придется по душе детям постарше. Для малышей это занятие немного трудновато. Перейдем к делу!
КАК РАССКАЗАТЬ ДЕТЯМ О КОСМОСЕ
Начать знакомство лучше с Солнца. Это самая важная звезда в нашей солнечной системе, жизнь нашей планеты зависит от нее. Малышу трудно представить себе размеры Солнца, звезд, солнечной системы, планет и Земли тоже. Старайтесь объяснить все сложное на простых вещах, используя подручные средства. Возьмите фонарик или лампу — это солнце, а большой мяч — это Земля, мячик немного меньше — это Луна. Если у вас есть глобус — замечательно, это облегчает задачу! Вместе с ребенком вы можете провести опыт с глобусом или с подручными предметами, рассматривая вопросы смены дня и ночи, почему луну мы иногда видим полной, а иногда — только полумесяц. Расскажите, что мы видим только освещенную сторону Луны, а вторая сторона находится в тени. Поговорите о размере космических объектов. Почему мы видим звезды маленькими? Продемонстрируйте на любом предмете, как он уменьшается при удалении от нас, удобно это сделать на улице, взять с собой тот же мячик и использовать его в роли звезды или планеты. По этой причине мы видим звезды маленькими точечками, а ведь они огромные, просто находятся очень далеко от нас! Расскажите, что звезды излучают свет, а планеты отражают. Для этого удобно использовать фосфорицирующие предметы, наклейки или светоотражающую ленту. Царским подарком для ребенка будет, конечно, телескоп. Они бывают разного размера и продаются по разным ценам. Ребенок будет в восторге! Это ведь приблизит его к звездам!
Сравнить размеры Солнца и Земли можно, используя тыкву и горошину. Если наша Земля — горошина, то Солнце — это тыква. Старайтесь все объяснить на конкретных простых примерах без неопределенности. В заключение вы можете посмотреть интересные видеоматериалы. Например, видео, в котором показаны размеры небесных тел в сравнении.
Постарайтесь ответить на все вопросы, которые возникнут у ребенка. Если вы чего-то не знаете, не отмахивайтесь, не уходите от ответа! Лучше вместе с ребенком поищите ответ в энциклопедии или в интернете. Ваш авторитет точно не пострадает, а наоборот, Вы покажете, что чего-то не знать — нормально, плохо — не стремиться знать больше.
Космический спутник своими руками
Что может быть прекраснее, чем зажигать в небе звезды! Мы решили зажечь свою, самую яркую. Сияя ярче Сириуса, Веги и Альтаира, видимая во всех крупных городах Земли, сделанная нашими руками, она докажет, что космос может стать делом каждого – инженера и художника, математика и историка, физика и журналиста.
Мы – сообщество «Твой сектор космоса». Мы считаем, что небо над головой скрывает множество непокоренных вершин, и мечтаем о том, чтобы понемногу осваивать бескрайние просторы космоса. Мы рассказываем людям о космонавтике и показываем, что для того, чтобы сделать космос ближе каждому жителю нашей планеты, необязательно принадлежать к крупной государственной или частной корпорации.
В рамках сообщества действует научно-популярный лекторий, где можно послушать бывших и действующих разработчиков ракетной техники, посетить самые интересные космические предприятия и музеи космонавтики и просто пообщаться с единомышленниками. 12 июля «Твой сектор космоса» запустил цикл лекций «Космос от моря до моря», чтобы о других планетах, звездах и космических аппаратах смогли узнать не только жители Москвы и Санкт-Петербурга, но и сибиряки и камчадалы.
В ближайшем будущем мы планируем создать на базе лектория секцию космонавтики для школьников и студентов, в которой молодежь сможет работать над реальными космическими проектами, например, над космическим аппаратом с гарантированным запуском на околоземную орбиту, над научной аппаратурой, предназначенной для установки на космический аппарат, или над обработкой данных, полученных из космоса.
Чтобы спутник стал путеводной звездой для всех тех, кто хочет прикоснуться к тайнам космоса, мы установим на аппарат отражатель солнечного света, который будет пускать гигантские солнечные зайчики на Землю. Мы хотим сделать отражатель довольно большим, чтобы отражения Солнца на Земле тоже были большими, поэтому делаем отражатель раскрывающимся, напоминающий этим подушку безопасности автомобиля.
До полета на ракете отражатель будет аккуратно свернут внутри спутника, а после выхода на орбиту расправится, наполняясь газом. Как и в автомобиле, наша «подушка» сделана из тонкой пленки. Эта пленка похожа на ту, которой обертывают цветы, только более теплостойкая.
За хранение газа и его подачу в отражатель отвечает система раскрытия. Важно сделать так, чтобы заправленный спутник был неопасен для людей при работе с ним на земле и для других спутников при их совместном полете на ракете. Именно ради обеспечения безопасности мы не используем высокие давления и агрессивные химические реактивы для создания необходимого давления в отражателе.
Энергию для работы всех систем спутника дает система электропитания. В нашем случае она построена на основе обычных литий-полимерных батарей, аналогичных тем, что используются в сотовых телефонах. Электричество понадобится спутнику совсем ненадолго, поэтому на борту не будет солнечных батарей.
Закончить аппарат мы планируем к концу этого лета. Осенью 2014 года планируются испытания в стратосфере с раскрытием отражателя в свободном падении и при пониженном давлении, то есть в условиях, максимально приближенных к космическим. После этого мы проанализируем результаты испытаний, доработаем конструкцию спутника и к концу 2014 года будем готовы к запуску его на орбиту. Сейчас мы рассматриваем разные варианты отправки нашего спутника в космос, включая некоммерческие.
Многое мы уже сделали – провели все необходимые для конструирования спутника расчеты и серию опытов с материалами, работаем над технологическим макетом отражателя спутника и элементами крупного отражателя, готовим сам аппарат. Но для того, чтобы отправить нашу звезду в небо, нам нужна ваша помощь! Собранных денег нам хватит на то, чтобы оплатить экспериментальный запуск аппарата в стратосферу и понять, как наш спутник будет вести себя в условиях открытого космоса. В этом нам поможет проект Дениса Ефремова «Ближний космос».
Если мы соберем больше денег, чем нам требуется на стратосферные испытания, то проведем ряд других экспериментов — и, конечно, пригласим посмотреть на них всех, кто нам помог.
Расширенные цели проекта:
— задача-минимум. Именно столько нам нужно собрать, чтобы провести стратосферные испытания спутника.
1 400 000 рублей
— осилив вместе с вами такую сумму, мы сможем дополнительно провести более точные эксперименты. Например, тепловакуумные испытания системы раскрытия спутника в условиях, максимально приближенных к космическим, или испытания на вибростенде, которые дадут нам представление о том, как спутник будет вести себя во время полета на ракете.
2 600 000рублей
— сумма, необходимая для коммерческого запуска в космос. Если мы вместе с вами сможем совершить такой подвиг, то сразу после испытаний наш спутник отправится на орбиту.
Поддержите проект и станьте тем, кто смог не просто достать звезду с неба, но зажечь ее! Расскажите о спутнике другим – вместе мы сможем доказать, что космос ближе, чем кажется.
Детям о космосе. Рассказы о космосе в играх
Как играем?
Для малышей можно просто показывать картинки с планетами, перечисляя из названия, потом предложить выбирать планеты из двух, трех вариантов.
Если вы распечатаете два экземпляра карточек. Один из них нужно разрезать, а второй оставить целым. Предложите крохе разложить разрезанные картинки на такие же, находящиеся на одном листе, при этом говорите названия планет, чтобы малыш повторял и запоминал. А если разрезать оба комплекта картинок, то можно их перевернуть и находить одинаковые.
А эти карточки помогут в развитии внимательности и наблюдательности. В каждой строке необходимо найти лишнее.
Для развития логики отлично подойдут следующие карточки. Нужно продлить логический ряд.
Игра, которая хорошо помогает развить мелкую моторику пальцев, координацию движений и поможет подготовить руку к письму. Необходимо помочь ракетам добраться до планет, соединить их по пунктирной линии.
Небольшой космический пазл. Картинку нужно разрезать на несколько частей. Для детей постарше, частей может быть больше. Предложите малышу сложить картинку!
Соединяем одинаковые планеты, развиваем внимание.
Учимся работать ножницами. Нужно разрезать по пунктирной линии.
Сортируем планеты и летающие суда.
А теперь сортируем планеты по размеру. Отдельно маленькие, средние и большие.
А теперь раскрашиваем нашу планету по цветам! Очень творческое задание!
Стихи о космосе для детей
Мы по глобусу шагаем, Пальцы дружно поднимаем. Перепрыгнули лесок, На гору забрались, Оказались в океане — Вместе покупались. Пошагали в Антарктиду, Холодно, замерзли. Сели все мы на ракету — В космос улетели (поднимаем ручку вверх).
Рассказываем стишок про планеты:
По порядку все планеты Назовёт любой из нас: Раз — Меркурий, Два — Венера, Три — Земля, Четыре — Марс. Пять — Юпитер, Шесть — Сатурн, Семь — Уран, За ним — Нептун. Он восьмым идёт по счёту. А за ним уже, потом, И девятая планета Под названием Плутон.
В космосе так здорово!
В космосе так здорово! Звёзды и планеты В чёрной невесомости Медленно плывут! В космосе так здорово! Острые ракеты На огромной скорости Мчатся там и тут! Так чудесно в космосе! Так волшебно в космосе! В настоящем космосе Побывал однажды! В настоящем космосе! В том, который видел сквозь, В том, который видел сквозь Телескоп бумажный! О. Ахметова
Синее небо открыло Жёлто-оранжевый глаз Солнце — дневное светило Ласково смотрит на нас. Кружится плавно планета В зыбком мерцанье огней. В Космосе где-то комета Следом стремится за ней. Рвется с орбиты Меркурий, Хочет Венеру обнять. Этим магнитные бури Может Меркурий поднять. Дальние звёзды мигают, Что-то сигналя Земле. Чёрные дыры зияют Вечной загадкой во мгле. Братья по разуму. где вы? Где дожидаетесь нас? Может в созвездии Девы, Может в созвездьи Пегас? Н. Цветкова
Земля — песчинка в Океане Среди бесчисленных миров. И мы не только лишь земляне, Коль слышим межпланетный зов. И если крылья для полёта Сумел расправить и взлететь — Нет совершенней звездолёта Магнит земной преодолеть. Нумен
По порядку все планеты Назовет любой из нас: Раз — Меркурий, Два — Венера, Три — Земля, Четыре — Марс. Пять — Юпитер, Шесть — Сатурн, Семь — Уран, За ним — Нептун. Он восьмым идёт по счёту. А за ним уже, потом, И девятая планета Под названием Плутон. А. Хайт
Сокрыв свой лик за белоснежной паранджой, За солнцем следуя Прекрасной Дамой в свите, Ты вновь и вновь свершаешь путь по круговой, Всевышним заданной космической орбите… Ты с давних пор притягиваешь взоры, Являясь эталоном Красоты! И меркнут звёзд брильянтовых узоры, Когда сверкнёшь с небесной высоты.
В. Астеров У космонавтов праздник!
Денёк особый к нам пришёл — У космонавтов праздник! Об этом знает хорошо Тихоня и проказник! И все твердят, кому не лень, Всегда одно и тоже: Раз я родился в этот день, Стать космонавтом должен! Нет, астронавтом не хочу. Скорее — астрономом. Я все планеты изучу, Не выходя из дома. Но, может, всё-таки врачом? — Проблем в семье не будет, Всегда подставлю я плечо Родным и близким людям. А путешественником стать Мечтают все мальчишки- Чтоб страны, земли открывать, Писать об этом книжки. У космонавтов юбилей И мне сегодня десять… А что душе моей милей, Ещё есть время взвесить! Н. Родвилина
Смеркалось, и на небе темном Звезда зажглась.Весь млечный путь Я вижу, словно на ладони, Мечтаю к той звезде прильнуть. Вот, если б лунная дорожка Нам сократила длинный путь, Я б успокоилась немножко, Что встречусь с ней когда-нибудь. И в лунном свете отражаясь, Она горит в моем окне, Со мною словно соглашаясь, Смеясь, подмигивает мне. И.Счастнева
У каждой планеты есть что-то своё, Что ярче всего отличает её. Сатурн непременно узнаешь в лицо — Его окружает большое кольцо. Оно не сплошное, из разных полос. Учёные вот как решили вопрос: Когда-то давно там замёрзла вода, И кольца Сатурна из снега и льда. Р. Алдонина
Прилунился лунолёт. В лунолёте — луноход. Цирки, кратеры и лунки Луноходу не страшны. Оставляет он рисунки На поверхности Луны. Пыли много, ветра нет. Жить рисункам тыщу лет! Валентин Берестов
Загадки о космосе для детей
Вариант 1. В стакан насыпаем немного соды, уксус разводим водой, чтобы запах был меньше, и реакция не была такой бурной. Понемногу наливаем уксус или раствор лимонной кислоты к соде, наблюдаем за реакцией.
Вариант 2. Сделать вулкан из пластилина, и все это сделать в кратере! Но размещать это все надо на каком-нибудь подносе.
Вариант 3. На большом подносе рассыпать соду тонким слоем, в бутылочку от капель для носа налить раствор уксуса или лимонной кислоты и понемногу поливать, наблюдая, как реагирует сода. Получается почти настоящий кислотный дождь!
Макет космического аппарата OSIRIS-REx :: Это интересно!
Так вышло, что самым любимым моим делом стала утилизация старья. Все компьютеры работают, включая «старичков», о которых сейчас не все музеи помнят. Сломавшиеся вещи не выбрасываются, наоборот, им находится новое применение. Даже бизнес свой я построил на вторичном применении старых устройств. Поэтому, ничего удивительного, что макет космического зонда OSIRIS-REx делался из того, что есть под рукой и что не нужно. Если присмотреться, можно увидеть много знакомых вещей.
| Макет космического аппарата OSIRIS-REx |
Например, цилиндрический модуль управления и обеспечения в центре аппарата – обрезок картонной трубки от использованной пневматической хлопушки. На него установлены картонные перегородки несущей рамы зонда. Собранное шасси зонда покрашено серебристой краской. Модуль управления декорирован фольгой.
Фольга – понятно. От шоколадки. Наклеивалась на картон, маскировались участки, где могло быть некрасиво и готовые панельки устанавливались на место. Солнечные батареи – уловка, элемент макета, очень похожий на реальное устройство. Глаз человека видит эту очень реалистичную деталь и все остальное уже воспринимает как настоящее, а не самодельное. Панели распечатаны на цветном принтере, наклеены на картон двусторонним скотчем и «заламинированы» простым скотчем. Брак в наклейке скотча оставлен нарочно (несовершенство как авторский стиль :).
Шарниры крепления солнечных батарей – маленькая гордость. Металлическая основа шарнира сделана из выламывающейся защитной планочки от корпуса компьютера. Когда в компьютер вставляют новую плату расширения, такую планочку обычно выламывают. Корпуса компьютеров сделаны из мягкого, но прочного материала, который легко обрабатывать, при этом выглядит металл вполне товарно. В отверстия изогнутых кронштейнов из металла я вставил подходящие по диаметру пластиковые втулки, на которых держалась электроника внутри корпуса старого DVD-плеера, который я разбирал на запчасти. Закрепив шарнир саморезом и резиновым уплотнителем от водопроводного крана, я получил вполне красивую деталь, которую потом усилил кусочком ПВХ и установил на место. И таких – 2 штуки.
Камеры – стартрекеры. Как известно, GPS в космосе нет, поэтому позиционироваться приходится по звездам и по прогнозам собственного положения, основанным на математических расчетах. Для слежения за звездами и сделана вот эта бинокулярная система. Основа вырезана из пенопласта, а имитация объективов мини-телескопов — случайно попавшиеся под руку остатки от заклепок, сделанных клепальным инструментом. Где-то что-то переделывал, убирал старые заклепки, остатки завалялись, пригодились в качестве телескопов. Витька все сделал сам.
С Витькиными приборами – все понятно. Сын любит делать композиции из всего, что найдет. Здесь использованы старые дискеты как основа, радиодетальки, провода и мелкие вещицы как набор. В ход пошел даже попавшийся под руку металлический колпачок проволочной уздечки-мюзле от шампанского. Собрано все это клеевым пистолетом. Получились довольно реалистичные приборные сборки, напоминающие борт-системы зонда.
Синий баллон с гелием делался из цилиндрической баночки от таблеток и двух шляпок из коробочки от киндера. Все это склеено, обработано и покрашено бамперной краской из баллона. Бамперная краска – великое изобретение. Она мгновенно сохнет, а окрашенная поверхность имеет очень товарный вид. Баллон установлен на кронштейн из пенопласта и задекорирован кусочком пластика от дискетки. Кстати, пластик, да и другие тонкие материалы кроме металла, я режу кухонными ножницами. Это мощнейший инструмент, очень удобный и, кроме всего прочего, очень дешевый. Манипулятор – особая штука. Штанги – из толстого изолированного алюминиевого провода для электропроводки. Шарниры – из ПВХ. А сам рабочий инструмент для забора грунта – из сломавшегося зонтика. Если вы в центр своего зонтика посмотрите изнутри, то сразу увидите такую же.
Приборы на верхней панели – коробочки и трубочки из золотистого дизайнерского картона. Делал целиком Витька, он же и приклеивал на свои места. Еще там используется ПВХ для плоских объектов и трубочки из пустого стержня от авторучки. Пластиковые пластинки Витька вырезал ножом и обработал наждачной шкуркой, чтобы сгладить острые углы.
Силовая установка – опять картонная трубочка, половинка смятого теннисного мячика и крышечка от моющего порошка для кухни с вырезанной серединой.
Обе конусные конструкции: и капсула, и антенна, сделаны Витькой из картона. Капсула держится на магнитном скотче, вырезанном из магнитика на холодильник. Ее можно легко снимать для демонстрации сброса образцов грунта на Землю.
И в завершение, с помощью тонкого маркера на объекты нанесены мелкие подробности.
Проволочные головоломки, Наушники без проводов, Шум морского прибоя в ванной, Автоукачивалка на детскую кроватку, Люстра ручной работы в кухню, робот из ненужных деталек и Робот-компьютерная мышка, Робот-паук, Модель электрического мотора, Радистский (телеграфный) ключ, Водяная ракета, Паровая турбина, Светофор, Перископ.
С этой работой Вити и Антона мы участвуем в Мартовском Креативе у Лизы Арье.
Ракета своими руками
Давайте сделаем очень простую и красивую ракету. Эту поделку могут сделать даже малыши с Вашей помощью. Необходимые материалы: цветной картон, цветная бумага, ножницы, клей.
Вот приблизительная выкройка.
Ее сделать совсем просто, размеры деталей зависят от того, какого размера ракету Вы хотите получить. 1. Из картона вырезаем корпус ракеты, ее верхушку, и подставку. Из цветной бумаги – кружочки – иллюминаторы.
2. Склеиваем корпус и верхушку. На корпусе с одной стороны делаем надрезы. На эти надрезы наносим клей.
3. «Ноги» ракеты надрезаем: одну сверху, другую снизу. Соединяем их.
4. На корпус ракеты наклеиваем кружочки иллюминаторы. 5. На корпусе ракеты делаем 4 надреза для того, чтобы установить его на подставку.
Вот и все! Чудесная готова!
Космос поделки. Как сделать ракету своими руками
Проще всего сделать ракету ко дню космонавтики из картонного рулончика. На фотографиях ниже вы найдете подробный мастер класс по изготовлению этой космос поделки своими руками.
Сделайте с одной стороны рулончика разрезы. Скрутите полоски в виде конуса, склейте их между собой.
Из дополнительного куска картона сделайте подставку для ракеты и двигатели.
Покрасьте ракету краской. Космос поделка готова!
Робот из гофрированного картона. Ссылка
Роботы из консервных банок
Роботы из картонных коробок
Луноход своими руками
Такой сделать просто. 1. Цилиндр разрезаем на не очень широкие колечки, которые будут колесами лунохода. Это легко сделать при помощи острого ножа. 2. Каждое колесо оборачиваем фольгой.
3. Коробочку от плавленого сыра тоже оборачиваем фольгой. Для этого вырезаем из фольги круг, который по диаметру больше чем коробочка. Аккуратно загибаем края внутрь. 4. Внутри приклеиваем кружочек меньшего диаметра, чтобы прикрыть края и картон. 5. Колеса приклеиваем к дну коробочки, обернутой фольгой. 6. При помощи проволоки соединяем крышку и корпус лунохода.
7. Осталось самое простое. На крыше мы можем приделать антенны, радары или еще какие-нибудь интересные штуковины, это уже работа фантазии. Все это легко можно воткнуть в пластилин, пластилин обернуть фольгой и приклеить всю эту конструкцию к крыше лунохода.
