Лада 2107 › Бортжурнал › сигнализация лючка бензобака (установка геркона на люк бензобака)
на драйве много статей по поводу подключения и установки концевиков и герконов на лючок бензобака, но почти все статьи имеют огромный минус а именно установку сигнализации необходимо доработать… о чём расскажу чуть ниже…
Устанавливал я это всё ещё в марте 2014 так что с момента установки всё работает и прошло проверку временем…
Многие пишут, что мол ставь концевик и не парься, т.к. это самый простой вариант, но в большинстве случаев приходится подбирать другую пружинку, чтобы лючок смог нормально закрываться, нажимая на концевик (вроде пружинку от ручки можно сделать)
Я от идеи концевика отказался сразу же, т.к. прекрасно знаю, что со временем они закисают и перестают работать, да и пары бензина очень ускорят процесс окисления, к тому же многие переживают за то что может искрануть (хотя там очень низкое напряжение и искрить ничего не должно)
И взвесив все за и против, самым удачным вариантом для меня была установка геркона на лючок 🙂

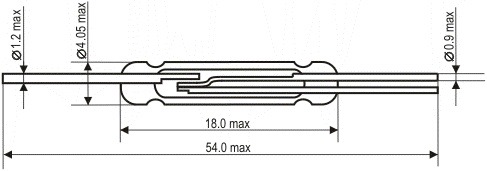

т.к. обычные герконы по умолчанию имеют разомкнутое состояние, а при подносе магнита перемычка внутри замыкается то вот по этому для этой цели они плохо подходят т.к. при открывании лючка геркон должен замыкать контакт, а не размыкать.
Далее был найден корпус от старой советской оконной сигнализации выглядит примерно так
а вот теперь о главном…
все эти установки хороши, но не доработаны в большинстве случаев… Постараюсь объяснить о чём я 🙂
Вор открыв люк услышав сигнализацию прячется в кусты, за угол дома и тп… отсиживается пока машина перестанет орать… в большинстве случаев люк остаётся в открытом положении…
Если стоит простая сигнализация, то вероятнее всего придётся спускаться и закрывать его, чтобы машина перестала орать и не получить от соседей… ибо на бесконечно орущую машину может что то случайно упасть 🙂
На более дорогой сигнализации, обычно есть функция отключения неисправного датчика, то есть после 3-5 срабатываний сигнализация отключит выход, к которому подключен этот геркон(концевик)
В связи с чем, вор убедившись что всё спокойно, подойдёт к уже открытому люку и по тихой сольёт бензин…
Некоторые пользователи изобретали установку такого же привода, который защёлкивает защёлки на двери при постановке на охрану, кто то даже конденсатор ставил, чтобы при открытии люка моторчик захлопывал его обратно…
Но я решил особо не мудрить и установил пружинку на лючок.
Для нормального функционирования закрытия, была снята стопорная железка, которая удерживает люк в открытом положении, а при закрытом не даёт ему греметь.
вот собственно и она
Далее в подручном хламе, была найдена железка и изогнув которую, зацепил за неё пружинку(не помню от чего вроде от сцепления)
а там где был старый держатель, просверлил отверстие и зацепил вторую часть пружинки
тогда тогда когда тестировал, придумал куда приспособить второй геркон, но уже обычный то есть можно и не искать с переключающимся контактом, т.к. обычных везде навалом (там где продают домашние сигнализации)
снял крышку с автомобиля
Вот так выглядит крышка в закрытом состоянии лючка,
в результате тестов и экспериментов было принято решение оставить оба геркона так сказать для надёжности 🙂 и если один из них сломается сработает второй 🙂
вот видео бета теста геркона 🙂
установив геркон таким образом его не видно и он ничем не мешает 🙂
вот подключал для теста на освещение салона
на видео как раз слышно щелчок геркона то есть момент его срабатывания так срабатывает первый геркон
и видно что крышка плотно закрывается сама 🙂 и свет включается при незначительном открытии
вот на этом видео тест скрытого от глаз геркона проверял прозвонкой мультиметра
Лада 2107 Спортивный Седан › Бортжурнал › Сливают бензин(сволочи) — Установка концевика на лючок бензобака.
Наверное, каждый владеющий жигулями встречался с проблемой, когда у него сливают бензин. Бензобак у ВАЗ 2107 (как, впрочем, и у всей «классики») не защищен от слива бензина, как это предусмотрено на других ВАЗ-овских моделях. С такой проблемой столкнулся и я, когда однажды по-утру не обнаружил бензина в бензобаке. Было понятно, что у нас во дворе сливают бензин.
В интернете есть много способов, чтобы защититься от негодяев, которые сливают бензин: кто-то советует стандартную горловину бензобака заварить, а внутри багажника сверху вырезать и заправляться, открыв багажник, но этот способ слишком трудоемок, если не сказать больше. На тех же автофорумах есть довольно действенный, но в то же время простой способ уберечься от того, чтобы у вас не сливали бензин.
Все что требуется для его осуществления это:
— наличие сигнализации (думаю сигнализация сейчас есть у всех);
— концевик для капота;
— несколько метров провода;
— пружинка из обыкновенной авторучки;
— кодовая крышка (желательно, но не обязательно).
За лючком бензобака есть удерживающая этот лючок резинка в отверстии, нужно удалить резинку и расточить немного отверстие надфилем или тонким напильником (иначе концевик не влезет), опасайтесь искры :).
Затем берем концевик, разбираем его, удаляем пружинку и ставим на её место из авторучки. Дело в том, что пружинка в концевике слишком тугая и лючок не будет её сжимать при закрытии.
Затем берем провод и подсоединяем к блоку сигнализации в соответсвующий разъем (для подробностей обратитесь к инструкции вашей сигнализации). Можно поступить проще и подсоединить провод в разрыв провода (это называется параллельное соединение), который идет от концевиков дверей (или багажника) к блоку сигнализации. Просто счищаете изоляцию, накручиваете провод и изолируете. У меня концевик лючка подсоединен параллельно концевику багажника. Если Вы подсоедините к концевикам дверей, то при открытии лючка в салоне загорится свет.
Второй конец провода подсоединяем к концевику лючка бензобака. «Масса» появится, когда корпус концевика будет соприкасаться с ушком лючка, которое мы расточили.
На всякий случай дренажный шланг переставляем в другую сторону.
Все изолируете, закрепляете и проверяете. Хочу отметить, что длину штока концевика можно регулировать.
Безопасность: многие боятся ставить концевик так близко к бензину, мол, если проскочит искра, то бабахнет. Если боязно, то можете так же поставить геркон, правда, там надо ещё магнит прицепить, ну принцип работы геркона легко найти в интернете. А основной принцип конструкции прежний: один провод в разрыв, другой на «массу».
Как защитить лючок бензобака, ставим электрозамок на LADA
На автомобилях LADA лючок бензобака не имеет замка, открыть его может кто угодно. Для защиты топливного бака от злоумышленников предлагается установить электромеханический замок. Разбираемся, во сколько обойдется такая доработка, а также насколько сложно защитить таким образом бензобак своими руками.
Потребуется:
Такой механизм позволяет открывать лючок бензобака двумя способами: нажать на кнопку, потянуть за трос в багажнике.
Чтобы сделать запирающийся лючок бензобака нужно:
1. Делаем три отверстия в кузове около горловины топливного бака (два отверстия для крепления электромеханического замка, одно для штока замка). На новых моделях LADA, например, на Lada XRAY добраться изнутри к горловине очень сложно, используйте для этого шаблон из картона и проволоку, чтобы просунуть актуатор.
2. Чтобы лючок бензобака отскакивал при открытии, устанавливаем пружинку от женской заколки. На Lada XRAY можно просто перевернуть пружину.
3. Делаем отверстие в лючке бензобака под защелку замка. Если такой возможности нет, привариваем П-образный кусок электрода.
4. Устанавливаем кнопку в любом удобном месте салона. Подключаем по схеме через 4-контактное реле.
5. По желанию убираем выпуклость на лючке для открытия его пальцем (обращаемся к специалистам на СТО).
Теперь лючок бензобака блокируется при помощи замка и открыть его можно только из салона автомобиля.
Электромеханический замок лючка бензобака в действии на автомобиле Лада Приора:
Фото: бортовые журналы gim11 и melkij058
Поделиться в социальных сетях:
Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
Сообщества › Кулибин Club › Блог › прозрачный лючокк бензобака

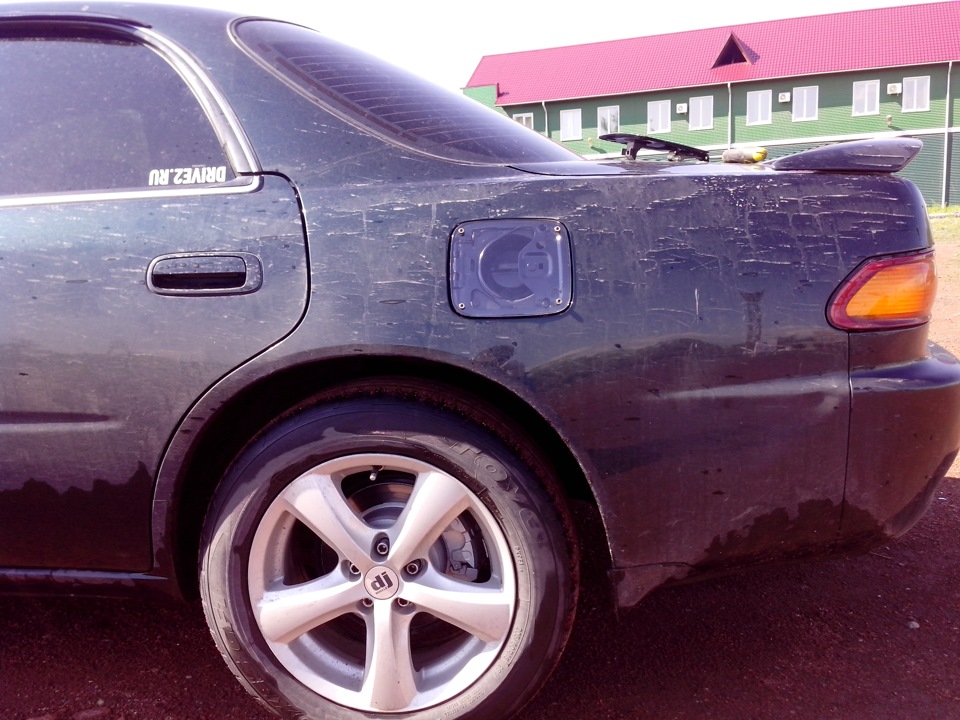

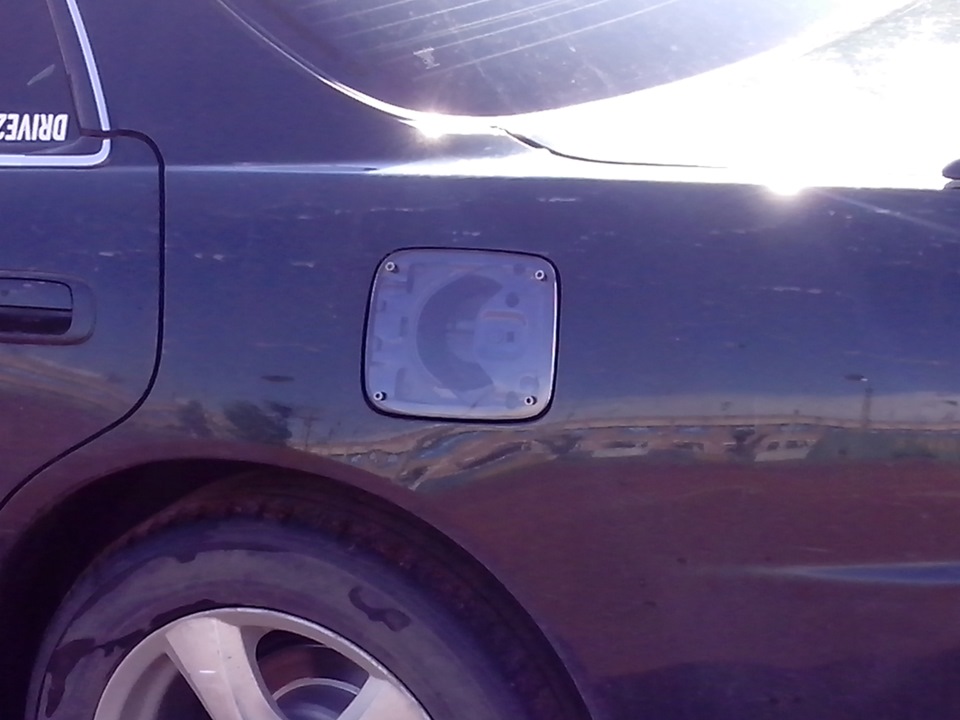

Лючок бензобака своими руками!
