Светильник LED (люминесцентный) своими руками
Приветствую коллег самодельщиков!
На дворе гуляет вирус, везде карантин, магазины строительные закрыты, на улицу боязно нос высовывать.
Обстановка конечно напряжная, а руки «чешутся» что-нибудь сделать. разумеется полезное 🙂
Работая у себя на доме, занимаясь укладкой половой доски, перегорели светодиодные прожекторы. Покупал 8 штук по 10 ватт, чтобы можно было побольше рабочего фронта осветить, не прошло и полгода, как осталось работать всего два, я так понял что им осталось не долго. Во время работы обязательно должно быть хорошее освещение, а на площадь по этажу около 100 кв.м. двух прожекторов будет маловато.
Поскольку я «плюшкин», собираю всё что может пригодиться, насобирал по коллегам отделочникам куски гипсокартонных профилей, как говорится, от мала до велика.
Они были уже не нужны, хотя для двухуровневых потолков из них ещё можно вырезать куски, но у меня их столько, что можно набить газель будку до отказа (из них буду у себя на доме собирать потолки). Для полезной, и заодно необходимой, самоделки в лице светильника не жалко пустить их в дело, тем более до переезда на дом ещё долго, а они лежат мешаются под ногами.
Далее подобрал патрончики от старых люминесцентных светильников.
Такой выбор сделал из того что, данный светильник вообще является экспериментом из разряда «получится/не получится» и на самих патрончиках сломаны «монтажные уши» по бокам (по сути их выкинуть не жалко), и если второе то не хотел обрезать провод, а снять его, зачем в расход пускать материал, который ещё может пригодиться.
В итоге того что Вы читаете статью, светильник получился, хотя второго «не получится» почти не бывает, своим упорством добиваюсь финального результата, чтобы не было стыдно за свою работу.
Провода использовал от старых такихже светильников, у меня их с 10-ок наверное, но некоторые всё-таки пошли в металлолом, с них нечего было брать, проще говоря были «ушатаны в хлам».

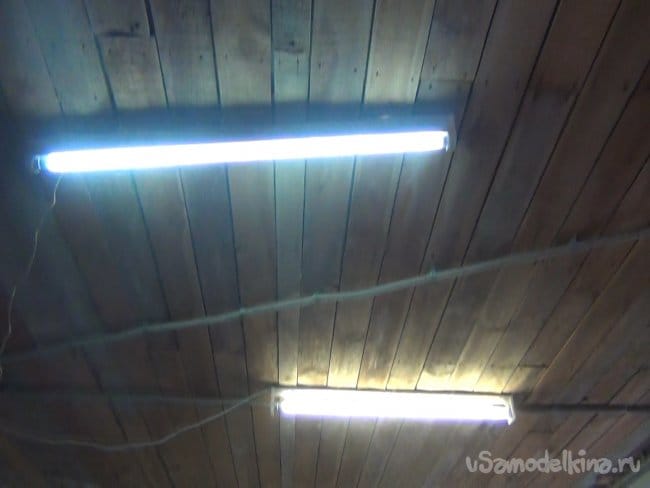

Когда переделывал вот эти светильники (фото ниже) от них и остались провода.
Из подбора материала остался только выбор крепежа, самое простое это заклёпки. Саморезы с прессшайбой ещё понадобятся при сборке потолка и каркаса под сайдинг.
Использовал самые дешёвые 3,2х6, больше не нужны.
Шаг 2: Изготовление каркаса.
На всех светильниках имеются отражатели белого цвета, эту роль, как правило, играют сами корпуса, на которых крепятся патрончики, фиксируются провода и т.д.
Перегородочный профиль имеет сечение квадрата, а мне нужно сечение трапеции. Боковые полки профиля при развёртке как раз образуют нужную форму.
Но чтобы заранее не делать лишнюю работу, не выгибать лишнюю длину решил сразу вырезать приблизительные куски. Сама лампа с одетыми на её контакты патрончиками составляла 61 см, плюсом к этой длине добавил 10 см, из расчёта места для крепления клеммы для подключения сети 220 вольт.
Сам профиль сильно погнут и поэтому вырезал более менее ровные места по 70 см. Один кусок имел не сильный залом почти в середине, я его отрихтовал на своих тисках до более менее прямого.
Сначала выгнул загиб, который «смотрел» внутрь, поставил профиль трапеции на неё и процарапал шилом форму будущей основы патрончиков и вырезал из неё четыре детали пытаясь максимально повторить профиль трапеции, в дальнейшем они будут устанавливаться внутрь профиля на заклёпки.
Также предусмотрительно добавил «монтажные уши», которые после загиба будут образовывать площадку для крепления на заклёпки к каркасу.
Вырезал ножницами по металлу.
Загнул «уши» и отметил центр для патрончиков. По одной стороне, по верху, вырезал для установки патронов, т.к. на них были обломаны штырьки для установки, то данная идея удержит их от проворачивания при установке лампочки.
По низу патрона, вторая точка от прокручивания, будет служить маленький саморезик.
После реставрации двери, где использовал алюминиевые порожки для стыка напольных покрытий, остались их саморезы.
Чтобы поставить эти основы, их можно назвать перемычками, вложил их внутрь трапеции согласно их место положению, и перевернул каркас основой к верху чтобы прижать струбциной к столу. Так решил сделать из-за того что, делаю данный светильник из подручных материалов, а не листогибом (он ещё не готов, но на днях собираюсь его закончить), и поэтому всё не идеально подходит на свои места, а прижав всё стало и можно сверлить под заклёпки для дальнейшей сборки.
С другой стороны где клемма придётся повозиться.
С той стороны будет отступ около 5 см и не удастся как в первом случае выставить перемычку по краю.
Перед сверлением отмерил от края 61 см и добавил +3 мм. Сделал это для того чтобы, при установке лампа не была зажата между патрончиками, чтобы смена лампы была более лёгкой.
Если так оставить, то конструкция будет хлипкая, или как говорят «жидкая».
Для основы, на ней будут зафиксированы обе детали для жёсткости, решил использовать ненужные куски профиля 3-ки, но при этом на них надо выгнуть наружу половину боковой полки (см. фото). Размеры получились: длина 15 см, загибаемая часть по высоте 1 см.
Чтобы это получилось зажал между тисками два уголка, а между ними полку самого профиля. Без каких либо проблем руками выгнул в нужную форму.
Все детали не скреплял заклёпками, т.к. работа экспериментальная и неизвестно что придётся переделать или доделать.
Временно скрепил детали винтами и гайками м3, вытащил две банки где свалены все размеры и выловил те что нужны.
Теперь можно погнать по размеру, который будет в конце работы, и отрезать лишнее. Оставил под место клеммы сантиметров 5 (прибл.).
Под прокладку провода решил пустить маленький кабельканал, размеры не помню, но кажется было око 5х10 мм (может меньше). Его заклёпками прикрепил к деталям, на которых будет держаться весь каркас. Его проложил по середине под жестяным уголком, который будет закрывать щель между каркасами. Снял крышку с него и просверлил в опоры, зафиксировал винтами перед клепанием.
С одной стороны, где нет клеммы, по бокам просверлил для протяжки провода и в основании каркасов на против патрончиков.
Вот в принципе и всё! Как прошла проверку вся конструкция на пригодность, теперь можно все детали клепать заклёпками в одну конструкцию и отправлять на покраску.
Всё готово к покраске!
Шаг 3: Покраска.
Красить решил по отдельности, весь каркас отдельно от уголка закрывающего щель между деталями, потом его проклепаю после высыхания краски.
Красил в три слоя интервалом 10 минут согласно инструкции, чтобы укрывистость была хорошая.
Обезжирил и покрасил.
Шаг 4: Сборка и установка.
Как всё высохло, снял детали и положил для сборки на стол. Положил уголок, согласно отверстиям заранее просверленным, проклепал темиже заклёпками, что и весь каркас.
Установил клемму в резьбовую заклёпку.
Теперь можно устанавливать лампы и подключать к сети через провод с вилкой (шнур от старого телевизора).
Всё нормально! можно устанавливать вместо лампы накаливания, хоть и 60 ватт но слабовата для нормального освещения.
Всё удалось на ура! Думаю ещё пяток таких сделать, материала навалом 🙂
P.S. На самом деле, в процессе работы, думал что идея провальная и несколько раз хотел подавить ногами эту жесть и отправить на металлолом, но упорство и интерес доделать всё-таки взяло верх!
Не ожидал что получиться «не плохо»!
Главное не бояться своих же идей и уж тем более их исполнения 🙂
